1 Användarhandbok för inledande ACC systemkonfigurering och arbetsflöde Om du konfigurerar ett Avigilon Control Center ACC system för första gången, slutför då följande rekommenderade procedurer för konfigurering. Andra funktioner kan konfigureras och justeras efter behov. För en översikt av procedurer som ska utföras innan du anländer på plats, se Checklista för pre-site på sidan A. För en översikt av procedurer som ska utföras på plats, se Checklista för systemkonfigurering på sidan C. Mer detaljerad information om varje procedur i den här guiden hittas i AvigilonControl Center användarguide för kunder. Innan du anländer på plats 1 Installera maskinvara och programvara 1 Aktivera platslicenser 2 Konfigurera plats och servrar 5 Konfigurera enheter 9 Lägg till användare och grupper 24 Anpassa konfigurering för videoövervakning 25 Externa meddelanden 29 Innan du anländer på plats Om du vill effektivisera systemkonfigurationen rekommenderas det att du för-konfigurerar nätverksvideoinspelaren så mycket som möjligt, lär känna systemdesignen och kundens nätverksinställningar. Mer information finns i Checklista för pre-site på sidan A. Installera maskinvara och programvara Kameror och enheter Installera kameror och enheter enligt systemdesign. Varje enhet måste: Användarhandbok för inledande ACC systemkonfigurering och arbetsflöde 1

2 Vara ansluten till nätverket. Vara riktade och fokuserade åt det håll som anges i systemdesignen. Tilldelas ett beskrivande namn. Tilldelas en IP-adress (statisk eller dynamisk beroende på nätverksprincip). Innan en kamera ansluts till ACC-systemet kan den konfigureras från kamerans webbgränssnitt eller konfigurationsverktyg. Följ enhetens installationsguide för mer information. Videoinspelare Installera videoinspelare. ACC-system kan bestå av nätverksvideoinspelare (Nvr), HD videoapparater, ACC ES HD-inspelare eller ACC ES analysenhet. Varje videoinspelare måste: Vara ansluten till nätverket - kamera och företagets nätverk efter behov. Konfigureras för synkronisering av NTP-tid. o Konfigurera datum och tid. Tilldelas ett beskrivande namn. Tilldelas en IP-adress. Tilldelas ett nytt lösenord för administratörskontot på NVR. Följ inspelarens installationsguide för mer information. Om du installerar ett Windows-baserat NVR-system, se Windows hjälpfiler för mer information. Avigilon Control Center Programvara Om du har en Avigilon NVR installerad i systemet är ACC programmet förinstallerat. Slutför ACC konfigurationsguiden när du startar NVR för första gången. OBS: ACC Analystjänsten är inte förinstallerad och krävs för Avigilon Appearance Search huvudprogrammen. Om du har installerat en tredjeparts NVR i ditt system måste du ladda ner och installera ACC serverprogramvaran och ACC kundprogramvaran. Programmet kan laddas ner från Avigilon webbplatsen: avigilon.com /supportand-downloads /. Aktivera platslicenser När du har installerat de fysiska komponenterna i ditt ACC system måste du aktivera en platslicens för att kunna använda alla funktioner i programmet. Du har möjligheten att aktivera en demo-licens om du vill utvärdera systemets funktionsuppsättning eller aktivera en fullständig licens som du redan har köpt. Aktivera en licens för första gången Om du har installerat en ACC server kan du välja att aktivera en demo-licens för att testa AvigilonControl Center funktioner eller aktivera en inköpt licens för att börja använda ditt ACC system för normal drift. Videoinspelare 2

3 Demo-licenser låter dig använda ACC programvaran under en begränsad tid för att utvärdera den. När demo perioden är slut förfaller licensen och du kommer inte längre att kunna använda ACC programvaran förrän en formell licens har aktiverats. OBS: Tänk på att en demo-licens tas bort automatiskt när du aktiverar en formell licens eller ansluter till en server med en demo-licens på en ny plats. Inköpta licenser förfaller inte och hjälper dig att ansluta till flera servrar om du vill skapa större platser i Enterprise-systemen. Tips: Koppla samman flera servrar om du vill skapa en plats innan du aktiverar dina licenser för att undvika att aktivera din licens varje gång en annan server är ansluten till platsen. 1. Längst upp till vänster i programfönstret klickar du på för att öppna Ny uppgift menyn och klickar sedan på. 2. Välj den nya platsen på Inställningar fliken och klicka på. Dialogrutan Licenshantering visas. Om du vill... Aktivera en demolicens Aktivera en köpt licens a. Klicka på Begär demolicens... Gör du så här... b. I följande dialogruta väljer du önskad licensversion. a. Klicka på Lägg till licens... b. Ange produktnyckeln i följande dialogruta. En bock visas om produktnyckeln är giltig. Om du har internetåtkomst väljer du fliken Automatisk. För att slutföra aktivering av licensen via den här fliken, se Automatisk licensiering på sidan 3. Om du inte har internetåtkomst väljer du Manuell fliken. För att slutföra aktivering av licensen via den här fliken, se Manuell licensiering på sidan 4. Automatisk licensiering OBS: Du måste ha internetåtkomst för att använda den här metoden. 1. Öppna Licenshantering dialogrutan och initiera sedan licensieringsåtgärden som du vill utföra. 2. Överst i nästa dialogruta väljer du fliken Automatisk. 3. Om du aktiverar en licens kommer du uppmanas att ange en licensnyckel eller välja önskad demo-licens version. 4. Klicka på knappen som omedelbart kommer att tillämpa ändringarna på licensen. Automatisk licensiering 3

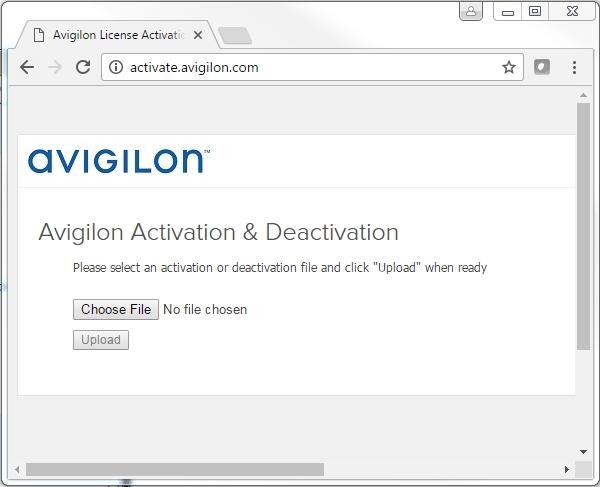

4 Manuell licensiering 1. Öppna Licenshantering dialogrutan och initiera sedan licensieringsåtgärden som du vill utföra. 2. Överst i nästa dialogruta väljer du Manuell fliken. 3. Om du aktiverar en licens kommer du uppmanas att ange en licensnyckel eller välja önskad demo-licens version. 4. Klicka på Spara fil I fönstret spara väljer du var du vill spara.nyckeln filen som genereras av systemet. Du kan byta namn på filen efter behov. 6. Klicka på Spara. 7. Kopiera.nyckeln filen på en dator med internetåtkomst. 8. Öppna en webbläsare och gå till Figur 1: Licensaktiveringssidan för Avigilon 9. Bläddra till.nyckeln filen och klicka på överför. Den genererade licensfilen (..lic) borde laddas ner automatiskt Om den inte gör det väntar du tills du blir uppmanad att hämta den. 10. Kopiera den nedladdade.lic filen till en plats som har tillgång till ACC kundprogramvaran. 11. Fyll i produktregistreringssidan om du vill få produktuppdateringar från Avigilon och klicka sedan på Registrera. Manuell licensiering 4

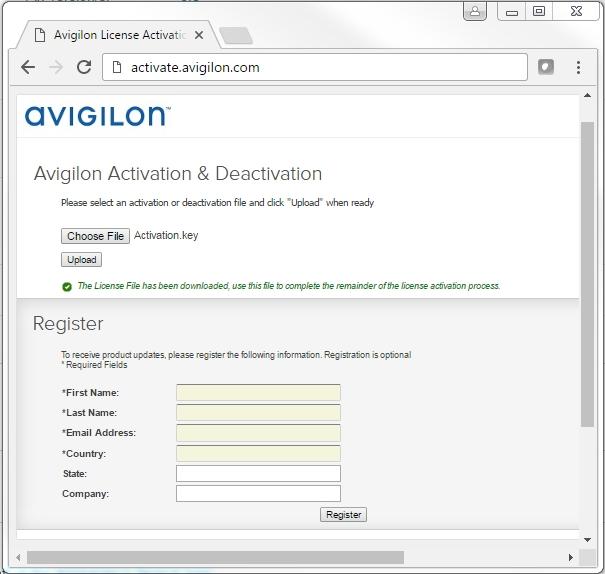

5 Figur 2: Webbsida för produktregistrering 12. Återvänd till ACC-klienten och klicka på Använd Leta upp den nedladdade.lic filen och klicka sedan på öppna. 14. När Bekräfta licenser dialogrutan visas klickar du på OK. Konfigurera plats och servrar I programvaranavigiloncontrol Center är servrarna organiserade i grupper som kallas platser. Eftersom systemet är ordnat i grupper kan du hantera användaråtkomst och systemomfattande händelser via platsinställningarna. Platsinställningarna lagras på servern, eller på alla servrar i ett system med flera servrar. Beroende på vilken system- och licensversion du har, kan du ha flera servrar på en plats. Om det finns flera servrar på en plats kan uppgifter och systemdata fördelas mellan servrarna så att systemet kan fortsätta att köra även om det uppstår problem på en server. På en plats ansvarar varje enskild server för hanteringen av de enheter som är anslutna till den. Mer specifikt kontrollerar servern videoinspelningen. Via serverinställningarna kan du styra när video spelas in, hur länge den sparas och hur mycket bandbredd som används för att streama video. Börja konfigurera och hantera platser och servrar genom att utföra följande procedurer. Ansluta servrar till platser Som standard har varje plats bara en server, men du kan lägga till flera servrar för en plats så att de kan hanteras tillsammans. Alla servrar inom platsen delar inställningar och representeras som en enhet i System Explorer. Konfigurera plats och servrar 5

6 Tips: Vi rekommenderar att du bara lägger till nya servrar för en befintlig plats för att undvika hantering av ett stort antal dubblerade inställningar, och enklare kunna konfigurera enhetsanslutningar i hela den kombinerade platsen. Detta förfarande är primärt för att gruppera ett antal servrar i samma lokala nätverk för att arbeta tillsammans och dela inställningar. Om servrarna är installerade på ett stort avstånd från varandra men endast behöver dela användare och gruppinformation kan du istället kombinera platserna som en platsfamilj. Mer information finns i Ansluta platsfamiljer på sidan På platsfliken Inställningar klickar du på. På fliken Hantering av plats visas alla platser som du har åtkomst till och alla servrar som är anslutna till respektive plats. Om den plats eller server som du vill konfigurera inte visas kan du behöva lägga till platsen. 2. När du väljer en -server kommer du att se tillgängliga alternativ nederst på programfönstret. 3. Så här flyttar du en server: Markera -servern och dra den till en annan plats. Eller markera -servern och klicka därefter på Anslut... i flikens nedre högra hörn. I nästa dialogruta väljer du den plats du vill att servern ska anslutas till. OBS: Platser utan några servrar tas automatiskt bort från listan. 4. När servern har anslutits till den nya platsen återaktiverar du platslicenserna. När servern har anslutits till platsen kopplas inställningarna ihop. Unika inställningar från servern läggs till platsen. Om inställningarna är identiska kommer bara platsversionen att behållas. Om en serverinställning och en platsinställning har samma namn men är konfigurerade på olika sätt kommer serverställningen att läggas till platsen och namnges enligt detta format: <inställningsnamn> (servernamn), t.ex. E-post1 (Server2F). I regelmotorn läggs regeln Meddela användare (standard) alltid till och namnges, även om inställningarna är samma. Platsversionen förblir aktiverad, men den tillagda regeln inaktiveras som standard. De två platsvyerna kombineras. Platsinställningarna har företräde. Exempelvis kopierades tidigare en karta från platsen till servern. På servern placerades kartan längst upp i platsvyn. På platsen finns samma karta längst ned. När servern har anslutits till platsen får kartan den plats som används av platsen (längst ned). Nya oorganiserade element från servern visas i en lista längst ned på platsvyn. Grupper med användarbehörigheter kopplas ihop. Ansluta servrar till platser 6

7 Om grupper har samma namn används platsinställningarna, och användare från både platsfilen och servern läggs till i gruppen. Grupper som är nya för platsen får automatiskt åtkomst till alla enheter på platsen. Grupper som är nya för servern får automatiskt åtkomst till alla enheter som är anslutna till servern. Användare med samma namn kommer att använda de inställningar som har konfigurerats på platsen (inklusive lösenord) och få gruppbehörigheter från servern. Om platsen är ansluten till Windows Active Directory måste servern vara ansluten till samma Active Directory-domän för att inte anslutningen ska misslyckas. Ansluta platsfamiljer Platsfamiljer är platser som är sammankopplade i en hierarki. Platserna hanteras fortfarande separat, men användar- och gruppinformation hanteras centralt av en överordnad plats. Underordnade platser ansluts till en överordnad plats för att skapa en platsfamilj. När de har konfigurerats tillämpas den överordnade platsens alla rankade användar- och grupprivilegier på de underordnade platserna och de kontrolleras därefter från den överordnade platsen. Den underordnade platsen kan fortfarande definiera lokala användare och grupper. OBS: En överordnad plats kan ha flera underordnade platser men en underordnad plats kan bara ha en överordnad plats. Du måste vara inloggad på både potentiella överordnade och underordnade platser innan du kan ansluta dem. Det är bara Enterprise-platser som kan vara överordnade platser. Varje överordnad plats kan ha upp till 1 Coreplats, 24 standardplatser och ett obegränsat antal Enterprise-platser som underordnade platser. 1. På platsfliken Inställningar klickar du på. Fliken Hantering av plats visas. 2. Markera den -plats som du vill ansluta som underordnad plats. 3. Längst ned till höger på fliken klickar du på Anslut till toppsidan. Tips: Om du har valt en Anslut... -server istället för en plats i föregående steg du bara har du alternativet att 4. Välj den överordnade platsen i listrutan Anslut till: i följande dialogruta. 5. Välj en rankning för den underordnade platsen i listrutan Rankning:. Om du vill redigera eller visa hela Företagshierarki klickar du på. 6. Klicka på OK. 7. Klicka på Ja i bekräftelsedialogrutan. Namnge en plats Ge platsen ett beskrivande namn så att den enkelt kan identifieras i System Explorer. Annars använder platsen namnet på den server som den ursprungligen upptäcktes med. Ansluta platsfamiljer 7

8 1. På platsfliken Inställningar klickar du på. 2. Ange ett namn på platsen i efterföljande dialogruta. 3. Klicka på OK. Namnge en server Ge servern ett beskrivande namn så att den enkelt kan identifieras i System Explorer. Annars använder servern namnet som tilldelats av Windows. 1. På serverflikeninställningar klickar du på. 2. Ange ett namn på servern i efterföljande dialogruta. 3. Klicka på OK. Redigera platsvyn Du kan ändra hur platsen är organiserad på Vy fliken så att den återspeglar hur systemet är konfigurerat. Som standard visas alla kameror i alfabetisk ordning efter plats i System Explorer. Med hjälp av Redigerare för platsvy kan du organisera System Explorer och visa kameror enligt placering, gruppera objekt som det passar dig, eller dölja kameror som inte är relevanta för en pågående utredning. OBS: Dessa inställningar påverkar bara System Explorer på Vy fliken. 1. På platsens Inställningar flik klickar du på. Dialogrutan Redigerare för platsvy visas. OBS: platsnamnet visas inte eftersom det inte kan flyttas eller omorganiseras. I System Explorer visas platsen alltid överst. 2. Gör de ändringar i platsvyns layout som önskas. Klicka på för att lägga till en Ny plats. Ny plats visas med en ikon endast för organisatoriska syften och är bara synlig från Vy fliken. Dubbelklicka på Ny plats fältet om du vill ändra namnet. För att flytta ett element väljer du det listade elementet och använder därefter de gröna pilarna för att flytta det upp och ned i listan eller flytta det till en underplatsmapp. För att flytta fler element väljer du fler än ett element och drar sedan dessa upp och ned i listan tillsammans eller flyttar dem till en gemensam mapp. För att visa eller dölja elementen under en mapp klickar du på pilen till vänster för att expandera eller komprimera mappen. Denna inställning bestämmer vad användare ser varje gång de loggar in på platsen. Användaren kan fortfarande komprimera eller expandera mappar i System Explorer. Namnge en server 8

9 För att sortera en mapp väljer du ett element och klickar därefter på för att sortera denna mappnivå i alfabetisk ordning. För att ta bort en mapp markera du mappen och klickar sedan på. 3. Klicka på OK för att spara dina ändringar. När du öppnar en ny Vy flik visar System Explorer de senaste ändringarna. Konfigurera enheter När plats och servrar har konfigurerats kan du ansluta kameror och andra enheter i systemet. När det har anslutits kan du justera kamerans bildkvalitet, videoanalys och andra inställningar för videoinspelning. Ansluta en enhet till en server OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. Om du ska kunna komma åt en enhet från en plats måste den vara ansluten till en servern inom platsen. Servern hanterar och lagrar videoinspelningarna på en kamera, och platsen hanterar de händelser som kan kopplas till en kameras video. När en enhet har upptäckts i nätverket kan den anslutas till servern. 1. I platsfliken Inställningar klickar du på. Fliken Anslut/koppla bort kameror... visas. 2. I området Upptäckta kameror väljer du en eller flera enheter och klickar därefter på Anslut... Tips: Du kan också dra enheten till en server i listananslutna kameror. 3. Välj den server du vill att enheten ska ansluta till i dialogrutan Anslut kamera. OBS: Om du ansluter flera enheter måste alla kameror använda samma inställningar för anslutning. 4. Om du ansluter en enhet från tredje part kan du välja att ansluta den med enhetens ursprungliga drivrutin. I listrutan Kameratyp: väljer du enhetens varumärke. Om det bara finns ett alternativ i listrutan betyder det att systemet endast stöder en typ av drivrutin från enheten. 5. Om kameran har stöd för säker anslutning visas listrutan Kamerakontroll:. Välj något av följande alternativ: OBS: Inställningen kanske inte visas om kameran stöder bara något av alternativen. Säker Systemet kommer att skydda och säkra kamerans konfiguration och inloggningsinformation. Det här alternativet markeras som standard. Osäker Kamerans konfiguration och inloggningsuppgifter är inte säkrade och kan visas för användare med obehörig åtkomst. Kameror med säker anslutning identifieras med ikonen i kolonnen Status. Konfigurera enheter 9

10 6. Om den inte visas klickar du på System Explorer. för att visa Redigerare för platsvy. Välj sedan var enheten ska visas i I plats-katalogen drar du enheter upp eller ned i högra fönstret för att ange var den visas. Om din plats inkluderar mappar väljer du en plats för enheten i den vänstra rutan. Den högra rutan uppdateras så att den visar vad som lagras i katalogen. Om du ansluter flera enheter åt gången måste den valda enheten tilldelas till samma plats. Tips: Om den plats som du vill använda inte visas kan du behöva ansluta enheten till en annan server. Kontrollera att den valda servern är ansluten till önskad plats. 7. Klicka på OK. 8. Om enheten är lösenordsskyddad visas dialogrutan Kameraverifiering. Ange användarnamnet och lösenordet för enheten och klicka påok. Konfigurera videoanalys Om den anslutna enheten stöder videoanalys aktiverar och konfigurerar du kamerorna om du vill utföra klassificerade objektdetektioner. Efter att du har aktiverat videoanalys måste du konfigurera klassificerat objektdetektioner och videoanalytiska händelser innan systemet kan utlösa videoinspelningar och larm baserat på videoanalysen. Om systemet du installerar kommer att använda Avigilon Appearance Search funktionen, kom då ihåg att aktivera alla obligatoriska kameror för att stödja den här funktionen. Aktivera serveranalys Serveranalys är en ACC ES-analysenhetsfunktion som låter videoanalys utföras för kameror utan självlärande videoanalys kapacitet. 1. I serverflikeninställningar klickar du på. 2. I följande dialogruta visas en lista över de anslutna kamerorna. Endast kameror utan videoanalysfunktion visas. Om du inte har behörighet för en viss kamera visas den inte i denna lista. 3. Om du vill aktivera videoanalys kryssar du för rutan bredvid önskad ansluten kamera. I Total analytisk inläsning fältet visas utrustningens videoanalyskapacitet. Procentsatsen baseras på den aktiverade kamerans aktuella inställningar för Kompression och bildhastighet. 4. Klicka på OK. Dina inställningar sparas nu. Videoanalyshändelser kan nu konfigureras för aktiverade kameror från kamerans Inställningar flik. Konfigurera videoanalys 10

11 Konfigurera videoanalyskameror Kameror med videoanalys och kameror anslutna till ACCES Analytics-utrustning kan konfigureras för att bättre förstå situationen där den är installerad och förbättra noggrannheten i kamerans rörelsedetektion. OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. 1. I enhetsflikeninställningar klickar du på. Dialogrutan Konfigurering av videoanalys öppnas. 2. I listrutan Plats: väljer du den plats som bäst beskriver var kameran är installerad. Inställningen Plats: hjälper kameran att identifiera vad den ska söka efter. Utomhus det här alternativet passar de flesta utomhusmiljöer. Den här inställningen optimerar kameran för att identifiera fordon och människor. Hög känslighet utomhus använd endast det här alternativet om du kräver att systemet ska vara känsligare än Utomhus inställningen. Det här alternativet har optimerats för att köras med högre känslighet för att upptäcka personer och fordon i utmanande utomhusmiljöer. Observera att det här alternativet genererar mer falska positiva. Stort område inomhus det här alternativet upptäcker endast människor och har optimerats för att upptäcka personer runt hinder som stolar och skrivbord om huvud och överkropp är synligt. Översikt, inomhus Det här alternativet har optimerats för kameror monterade direkt ovanför och bör endast användas när en överkropp inte syns i kamerans FoV. Alla rörelser anses vara mänskliga. Det kan användas i områden med begränsat utrymme men med högt till tak eller för att övervaka dörrar. Den bör inte användas med Avigilon Appearance Search funktionen eller för att upptäcka personer som rör sig mot mängden. OBS: Om du ändrar inställningen Plats: när den har ställts in raderas all data som enheten har lärt sig. 3. I listrutan Kameratyp: markerar du vilken typ av kamera som har anslutits till denna kamerakanal. Detta hjälper videoanalysfunktionen att avgöra vilken typ av bild som kan förväntas från kameran. Dag och natt välj detta alternativ om kameran kan strömma video i färg eller svartvitt. Denna typ av kamera visar vanligtvis färgvideo dagtid och svartvit video nattetid för att kunna registrera så mycket information som möjligt i scenen. Färg välj detta alternativ om kameran endast kan strömma video i färg. Svartvitt välj detta alternativ om kameran endast kan streama video i svartvitt. Termisk välj detta alternativ om kameran kan streama framåtriktad infraröd (FLIR) video. 4. Flytta skjutreglaget Manipuleringskänslighet: för att definiera kamerans känslighet för plötsliga förändringar i scenen. Konfigurera videoanalyskameror 11

12 Manipulering definieras som en plötslig förändring av kamerans bildfält, oftast beroende på att någon oväntat flyttar eller vrider kameran. Sänk inställningen om små förändringar i scenen, som rörliga skuggor, definieras som manipuleringshändelser. Om kameran är monterad inomhus och scenen sannolikt inte kommer att förändras kan du öka inställningen för att registrera mer ovanliga händelser. 5. Markera Aktivera utseendesökning kryssrutan om du vill använda den här kameran med Avigilon Appearance Search funktionen. OBS: Det här alternativet visas bara om kameran är ansluten till en nätverksvideokamera som stöder AvigilonAppearance Search funktionen. 6. Om kameran är för känslig och falskt detekterar rörelser som klassificerade objekt markerar du Aktivera bullerfilter kryssrutan. Inaktivera detta alternativ om kameran inte är tillräckligt känslig. 7. Klicka på Använd för att spara dina inställningar. Därefter kan du aktivera självinlärning och konfigurera analyshändelser.. Konfigurera videoanalysenheter Om du vill använda dig av en videoanalysenhet ska varje ansluten kamerakanal konfigureras för videoanalysdetektion. Om du konfigurerar en analog videoanalysenhet ansluts kamerorna fysiskt till varje kamerakanal innan enheten ansluts till systemet. Om du konfigurerar en IP-videoanalysenhet kan alla kameror i nätverket anslutas digitalt till enhetens kamerakanaler. Kamerorna ska anslutas innan du går vidare med nästa steg. OBS: Rialto videoanalysenheter stöder inte AvigilonAppearance Search funktionen. Kameror som är anslutna till Rialto-enheter har inte möjligheten att aktiveras för funktionen. 1. Öppna fliken Inställningar, välj därefter en av enhetens kamerakanaler. 2. I enhetsflikeninställningar klickar du på. Dialogrutan Konfigurering av videoanalys öppnas. 3. Tilldela en kamera till kanalen. Om du konfigurerar en analog enhet hoppar du över det här steget. I listrutan Länkad kamera: väljer du en kamera för denna kamerakanal. Endast de kameror som är anslutna till samma server listas. OBS: Om den kamera du länkar till har en upplösning som är högre än 2.0 MP använder videoanalysenheten kamerans sekundära videoflöde. Detta påverkar inte inspelad videos upplösning. När du har valt kameran expanderar dialogrutan för att visa inställningarna för videoanalytisk händelse. Konfigurera videoanalysenheter 12

13 4. I listrutan Plats: väljer du den plats som bäst beskriver var kameran är installerad. Inställningen Plats: hjälper kameran att identifiera vad den ska söka efter. Utomhus det här alternativet passar de flesta utomhusmiljöer. Den här inställningen optimerar kameran för att identifiera fordon och människor. Stort område inomhus det här alternativet upptäcker endast människor och har optimerats för att upptäcka personer runt hinder som stolar och skrivbord om huvud och överkropp är synligt. Översikt, inomhus Det här alternativet har optimerats för kameror monterade direkt ovanför och bör endast användas när en överkropp inte syns i kamerans FoV. Alla rörelser anses vara mänskliga. Det kan användas i områden med begränsat utrymme men med högt till tak eller för att övervaka dörrar. Hög känslighet utomhus använd endast det här alternativet om du kräver att systemet ska vara känsligare än Utomhus inställningen. Det här alternativet har optimerats för att köras med högre känslighet för att upptäcka personer och fordon i utmanande utomhusmiljöer. Observera att det här alternativet genererar mer falska positiva. OBS: Om du ändrar inställningen Plats: när den har ställts in raderas all data som enheten har lärt sig. 5. I listrutan Kameratyp: markerar du vilken typ av kamera som har anslutits till denna kamerakanal. Detta hjälper videoanalysenheten att avgöra vilken typ av bild som kan förväntas från kameran. Färg välj detta alternativ om kameran endast kan strömma video i färg. Svartvitt välj detta alternativ om kameran endast kan streama video i svartvitt. Dag och natt välj detta alternativ om kameran kan strömma video i färg eller svartvitt. Denna typ av kamera visar vanligtvis färgvideo dagtid och svartvit video nattetid för att kunna registrera så mycket information som möjligt i scenen. Termisk välj detta alternativ om kameran kan streama framåtriktad infraröd (FLIR) video. 6. Markera kryssrutan Aktivera bullerfilter om kameran är för känslig och felaktigt registrerar rörelser som klassificerade objekt. Inaktivera detta alternativ om kameran inte är tillräckligt känslig. 7. Om du planerar att aktivera självinlärning eller konfigurera videoanalyshändelser tillämpar du ändringarna nu. Tips: Varje gång du väljer att spara eller tillämpa dina inställningar kan du uppmanas att starta om. För att spara tid, ange alla videoanalytiska inställningar innan du klickar på Använd eller OK. 8. Klicka på Använd för att spara dina inställningar. 9. Tillåt enheten att starta om, ifall den begär detta. Aktivera självinlärning I dialogrutan för Konfigurera videoanalys kan du aktivera eller inaktivera självinlärning i videoanalysenheter. Aktivera självinlärning 13

14 1. I enhetsflikeninställningar klickar du på. Dialogrutan Konfigurering av videoanalys öppnas. 2. För att aktivera självinlärning, markera rutan Aktivera självinlärning. 3. För att inaktivera självinlärning, avmarkera rutan Aktivera självinlärning. OBS: Avaktiverad självinlärning kan leda till att fler klassificerade objekt blir felaktigt upptäckta. När inställningen har avaktiverats avbryts självinlärning för kameran och den inlärda informationen används inte längre. 4. För att återställa självinlärning, klicka på Återställ självinlärning. Klicka på Ja i den bekräftelsedialogruta som visas. OBS: När självinlärning återställs raderas alla befintliga självinlärningsdata för enheten. 5. Klicka på OK för att spara dina ändringar. Ange en enhets identitet I en enhets Allmänt-dialogruta kan du ge enheten ett namn, beskriva enhetens plats och ge den ett logiskt ID. Det logiska ID:t behövs för att styra enheten med tangentbord och styrpinne. 1. På enhetsflikeninställningar klickar du på. Dialogrutan Allmänt visas. OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. 2. Ge enheten ett beskrivande namn i fältet Kameranamn: som gör det enkelt att identifiera den. Som standard används enhetsmodellnumret som enhetens namn. 3. Beskriv enhetens plats i fältet Kameraplats:. 4. Ange ett unikt nummer i fältet Logiskt ID: som hjälper klientprogramvaran och integreringar att identifiera enheten. Som standard är enhetens Logiskt ID: inte inställt och måste läggas till manuellt. Tips: Om Visa Logiskt ID aktiveras i Klientinställningarvisas enhetens logiska ID bredvid enhetens namn i System Explorer. 5. (Endast kameror) Om du vill inaktivera LED-indikatorerna på en enhet väljer du Inaktivera kamerans LEDindikatorer för status. Detta kan vara nödvändigt om enheten är installerad på en dold plats. 6. Klicka på OK. Ange en enhets identitet 14

15 Ändra bild- och visningsinställningar 1. På kameraflikeninställningar klickar du på. Dialogrutan Bild och skärm visas. OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. 2. Fokusera kameran med hjälp av fokus kontrollerna. 3. Klicka på för att växla automatisk kontrastjustering. Den här inställningen ändrar kontrasten på den video som visas i dialogrutan. Den påverkar inte inspelad video eller video som visas i andra vyer. Som standard är automatisk kontrastjustering av. 4. Om kameran har stöd för dag/nattkontroll väljer du ett av följande alternativ i listrutan Dag/Natt-läge:: Automatisk Tilllåt kameran att kontrollera det infraröda cut-filtret, baserat på mängden ljus i scenen. Om det finns ett skjutreglage kan du dra det i sidled Dag-/Nattröskel: för att ställa in det exponeringsvärde (EV) där kameran ändrar från dag- till nattläge. Dagläge kameran strömmar endast video i färg och IR-filtret är inaktiverat. Nattläge kameran strömmar endast video i svartvitt och IR-filtret är aktiverat. 5. Justera kamerans bildinställningar för bästa upptagning av scenen. En förhandsvisning av ändringarna visas på bildpanelen och i histogrammet. Tips: Använd alternativen Maximal exponering:, Maximal förstärkning: och Prioritet: för att styra beteendet vid svag belysning. Alternativ Synkronisera bildinställningar med alla rubriker (Avigilon Endast HD multisensor domekameror) Exponering: Iris: Maximal exponering: Beskrivning Du kan använda samma bildinställningar till alla kamerafästen genom att markera den här kryssrutan. OBS: Zoom- och fokusinställningar måste konfigureras individuellt. Du kan låta kameran kontrollera exponeringen genom att välja Automatisk, eller ange ett specifikt exponeringsvärde. OBS: Bildhastigheten kan påverkas om du ökar den manuella exponeringstiden. Du kan låta kameran kontrollera slutaren genom att välja Automatisk, eller ställa in den manuellt på Öppen eller Stängd. Du kan begränsa den automatiska exponeringsinställningen genom att välja en Maximal exponering:-nivå. Genom att ange en Maximal exponering:-nivå för situationer med dålig Ändra bild- och visningsinställningar 15

16 Alternativ Maximal förstärkning: Prioritet: Flimmerkontroll Kompensation för bakgrundsbelysning: Aktivera brett dynamiskt intervall Aktivera anpassningsbar IRkompensation Mättnad: Skärpa: Bildrotering: Vitbalans Beskrivning belysning kan du styra kamerans exponeringstid för maximalt ljusinsläpp utan att bilderna blir oskarpa. Du kan begränsa den automatiska exponeringsinställningen genom att välja en Maximal förstärkning:-nivå. Genom att välja en Maximal förstärkning:-nivå för situationer med dålig belysning kan du maximera detaljskärpan i en bild utan att generera överdrivet brus i bilderna. Du kan välja Bildhastighet eller Exponering som prioritet. Om du väljer Bildhastighet prioriterar kameran den angivna bildhastigheten och justerar inte exponeringen mer än vad som kan spelas in med den angivna bildhastigheten. Om du väljer Exponering, prioriterar kameran den angivna exponeringsinställningen och åsidosätter den inställda bildhastigheten för att uppnå bästa möjliga bild. Om videobilden flimrar på grund av lysrörsbelysning runt kameran kan du minska flimmereffekterna genom att ställa in Flimmerkontroll på samma frekvens som belysningen. Europa har i allmänhet 50 Hz och Nordamerika 60 Hz. Om bilden innehåller områden med starkt ljus som kan resultera i att slutbilden blir för mörk flyttar du skjutreglaget Kompensation för bakgrundsbelysning: tills bilden har rätt exponering. Markera den här rutan för att aktivera automatiska färgjusteringar genom Wide Dynamic Range (WDR). På så sätt kan kameran justera videobilden och kompensera för bilder med tydliga ljusa och mörka skuggor. Markera den här rutan för att aktivera automatiska infrarödjusteringar genom adaptiv IR-kompensation. Detta gör att kameran automatiskt kan justera videobilden för färgmättnad förorsakad av IR-belysning. Du kan justera videons färgintensitet genom att flytta skjutreglaget Mättnad: tills du är nöjd med videobilden. Du kan justera videoskärpan för att göra objektens kanter mer synliga. Flytta skjutreglaget Skärpa: tills du är nöjd med videobilden. Du kan rotera bilden i den inspelade videon. Du kan rotera videon 90, 180 eller 270 grader medsols. Du kan kontrollera vitbalans inställningarna för att justera ljusförhållanden. Du kan låta kameran kontrollera vitbalansen genom att välja Automatisk vitbalans, eller välja Anpassad vitbalans för att manuellt ange inställningar för Röd: och Blå:. 6. Klicka på Använd för kameror... om du vill använda samma inställningar för andra kameror av samma modell. 7. Klicka på OK. Ändra bild- och visningsinställningar 16

17 Komprimering och bildhastighet Använd dialogrutan Kompression och bildhastighet om du vill ändra kamerans inställningar för bildfrekvens och bildkvalitet för överföring av bilddata över nätverket. OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. 1. På kameraflikeninställningar klickar du på. Dialogrutan Kompression och bildhastighet visas. Området Bandbredd: visar en beräkning av hur mycket bandbredd som används av kameran med de aktuella inställningarna. Justera inställningarna om det behövs. OBS: Om kamerorna kan hantera flera flöden påverkar inställningarna i denna dialogruta endast det primära flödet. 2. Välj önskat streamingformat i listrutan Format:. 3. Flytta skjutreglaget i fältet Bildhastighet: för att välja hur många bilder per sekund (ips) som kameran ska streama över nätverket. För H.264-kameror och H.264-kodare måste inställningen för bildhastighet vara delbar med den högsta bildhastigheten. Om du ställer in skjutreglaget mellan två inställningar för bildhastighet avrundas värdet automatiskt till närmaste heltal. 4. Välj en bildkvalitetsinställning i listrutan Bildkvalitet:. En bildkvalitetsinställning med värdet 1 ger video av högsta kvalitet och kräver mest bandbredd. Standardinställningen är I fältet Maximal bithastighet: väljer du maximal bandbredd som kameran kan använda, i kilobits per sekund (kbps). 6. Välj önskad bildupplösning i listrutan Upplösning:. 7. Ange önskat antal bildrutor mellan varje nyckelruta i listrutan Intervall mellan bildramar:. För att hjälpa dig att bestämma hur ofta nyckelbildrutor ska spelas in visar området Keyframe-period: den tidsrymd som passerar mellan varje inspelad nyckelruta. Vi rekommenderar att du väljer minst en bildram per sekund. 8. Om din kamera har stöd för flera videoöverföringar kan du markera kryssrutan Aktivera bildflöde låg bandbredd. Beroende på bilken programvaruversion du använder kan kryssrutan även heta "Aktivera sekundärt bildflöde". När den är aktiverad används videoöverföring med låg upplösning av Avigilon HDSM -funktionen för att optimera bandbredd och lagringsutrymme. 9. Klicka på Använd för kameror... om du vill använda samma inställningar för andra kameror av samma modell. 10. Klicka på OK. Rörelsedetektion Beroende på vilken typ av kamera du konfigurerar kan det finnas två typer av rörelsedetektering tillgängliga: Bildpunktsrörelsedetektion och Rörelsedetektering för sekretessbelagt objekt. Komprimering och bildhastighet 17

18 Bildpunktsrörelsedetektion övervakar videoflödet som helhet och tolkar en pixelförändring som rörelse i scenen. Detta alternativ är tillgängligt för de flesta kameror som är anslutna till systemet. Rörelsedetektering för sekretessbelagt objekt analyserar videon och rapporterar endast om fordon eller personer rör sig. Detta alternativ är endast tillgängligt för Avigilon självinlärande videoanalysenheter. Konfigurera pixelrörelsedetektion I dialogrutan Rörelsedetektion använder du fliken Bildpunktsrörelsedetektion för att konfigurera pixelrörelsdetektion. Det gör att du kan definiera när systemet kommer att bekräfta rörelser i scenen. 1. På kameraflikeninställningar klickar du på. 2. På fliken Bildpunktsrörelsedetektion definierar du de gröna områdena för rörelsedetektion i kamerans synfält: OBS: Pixelrörelsedetektion ignoreras i områden som inte är grönmarkerade. Tips: Hänvisa till det röda överlägget för rörelseaktivitet som hjälper dig att definiera det gröna området för rörelsedetektion. Området för rörelsedetektion bör undvika områden med oavbruten pixelrörelse, såsom TV, datorskärmar, träd och rörliga skuggor. Dessa områden har en tendens att utlösa rörelseinspelning även om rörelseaktiviteten kanske är oviktig. Klicka på den här knappen och rita sedan gröna rektanglar som definierar områdena för pixelrörelsedetektion. Du kan dra flera rektanglar när du skapar området för pixelrörelsedetektion. Klicka på den här knappen och rita sedan rektanglar som raderar delar av området för pixelrörelsedetektion. Klicka på den här knappen och rita områden för pixelrörelsedetektion manuellt med datormusen. Det här verktyget ger hög precision och låter dig markera ovanliga former. Klicka på den här knappen för att markera hela bildpanelen för pixelrörelsedetektion. Klicka på den här knappen för att rensa bildpanelen från alla områden för pixelrörelsedetektion. Konfigurera pixelrörelsedetektion 18

19 Figur 3: Dialogrutan Rörelsedetektion: Fliken Bildpunktsrörelsedetektion 3. Definiera hur känsligt systemet ska vara för pixelrörelser. a. Flytta skjutreglaget Känslighet: för att justera hur mycket varje pixel måste ändras för att anses vara i rörelse. När känsligheten är Hög upptäcks även små rörelser, som dammkorn i luften omedelbart framför kameralinsen. b. Flytta skjutreglaget Tröskel: för att justera hur många pixlar som måste ändras i bilden för att pixelrörelse ska anses uppkomma. När tröskelvärdet är Hög upptäcks endast stora rörelser, som en lastbil som kör över scenen. Tips: Indikatorn Rörelse ovanför skjutreglaget Tröskel: flyttas för att visa mängden rörelse i den aktuella bilden. Bara när rörelseindikatorn Rörelse flyttar sig till höger om markeringen Tröskel: kommer kameran att registrera pixelrörelsen. c. I fälten Inspelningstid före rörelse: och Inspelningstid efter rörelse: specificeras hur länge som video ska spelas in före och efter pixelrörelsehändelsen. 4. Klicka på OK för att spara dina inställningar. Ställa in klassificerad objektsrörelseupptäckt I dialogrutan Rörelsedetektion använder du fliken Rörelsedetektering för sekretessbelagt objekt för att konfigurera objektrörelseupptäckt. Det gör att du kan definiera när systemet ska bekräfta att en person eller ett fordon befinner sig i scenen. Ställa in klassificerad objektsrörelseupptäckt 19

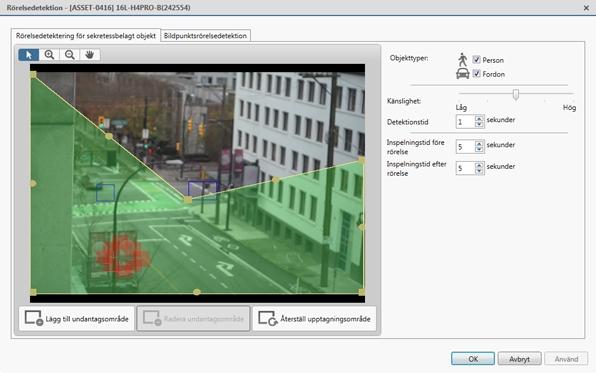

20 1. På enhetsflikeninställningar klickar du på. Dialogrutan Rörelsedetektion visas. 2. På fliken Rörelsedetektering för sekretessbelagt objekt definierar du de gröna områdena för rörelsedetektion i kamerans synfält: Figur 4: Dialogrutan Rörelsedetektion: Fliken Rörelsedetektering för sekretessbelagt objekt Om du vill ändra form eller storlek på det gröna överlägget kan du klicka och dra i de gula markeringarna på kanten. Extra markeringar läggs automatiskt till för att hjälpa dig finjustera formen på överlägget. Om du vill flytta det gröna överlägget placerar du markören över det gröna överlägget tills markören ändras till en hand eller ett panoreringsverktyg. Klicka och dra sedan det gröna överlägget till önskad plats. Klicka på för att lägga till ett undantagsområde. Uteslutningsområdet läggs till inuti det gröna överlägget. Klassificerad objektrörelseupptäckt är inte aktivt inom undantagsområden. Om du vill konfigurera ett undantagsområde flyttar och storleksändrar du undantagsområdet efter behov och klickar sedan någonstans på det gröna överlägget. Om du vill ändra ett undantagsområde dubbelklickar du på undantagsområdet och ändrar sedan efter behov. Ställa in klassificerad objektsrörelseupptäckt 20

21 Markera ett undantagsområde och klicka på för att radera undantagsområdet. Klicka på för att återställa den förinställda gröna överlagringen. 3. Definiera de objekt som upptäcks av systemet. a. Markera rutan Person för att upptäcka personer i området. b. Markera rutorna Fordon för att upptäcka fordon i området. c. Flytta skjutreglaget Känslighet: för att justera systemets känslighet vid upptäckt av klassificerade objekt. Om du konfigurerar skjutreglaget till Låg kommer videoanalysenheten att upptäcka färre objekt eftersom systemet måste vara väldigt säker på att den har upptäckt en person eller ett fordon innan du informeras om en händelse. Om du konfigurerar skjutreglaget till Hög kommer videoanalysenheten att upptäcka fler objekt eftersom systemet inte behöver vara säker på objektklassificeringen innan du informeras om en rörelsehändelse. Tänk på att om skjutreglaget är inställt på lågt kan systemet missa klassificerat objekt i rörelse. Om skjutreglaget är inställt på högt kan systemet ge ett högre antal falska upptäckter av klassificerat objekt i rörelse. Justera Känslighet: skjutreglaget om du vill matcha aktivitetsnivån i bilden. d. I fältet Detektionstid justeras hur långt ett objekt måste röra sig innan det betraktas som ett rörligt objekt. e. I fälten Inspelningstid före rörelse och Inspelningstid efter rörelse kan du också ange hur länge video ska spelas in före och efter en klassificerad objektsrörelsedetektionshändelse. 4. Klicka på Använd för att spara dina inställningar. Inspelningsschema ACC systemet använder ett inspelningsschema för att ange när varje ansluten kamera ska spela in video. Som standard är servern inställd på att spela in rörelse och konfigurerade händelser när de inträffar. När inspelningsschemat har skapats, spelas video in automatiskt. Lägga till och redigera en mall för inspelningsschema Inspelningsschemat definieras med hjälp av mallar som meddelar kamerorna när och vad de ska spela in. Du kan till exempel skapa en mall för ett inspelningsschema för veckodagar och en annan för helger. 1. På serverflikeninställningar klickar du på. Dialogrutan Inspelningsschema visas. 2. Klicka på Lägg till mall nedanför listan Mallar:. 3. Ange ett namn för Ny mall. 4. Klicka på knappen Ange område och ange vilka typer av händelser som kamerorna ska spela in under dagen genom att klicka på eller dra markören längs tidslinjen för Inspelningsläge:. Enskilda rektanglar på tidslinjen för Inspelningsläge: färgas när de har valts. Inspelningsschema 21

22 Alternativen Inspelningsläge: omfattar: Kontinuerlig spela in video kontinuerligt. Rörelse Spela bara in video när rörelser upptäcks. 5. Om du vill inaktivera inspelning i delar av mallen klickar du på knappen Rensa område och tar bort inspelningsområdena genom att klicka på eller dra markören över tidslinjen. 6. Om kamerorna inte spelar in i läget Kontinuerlig hela dagen kan du konfigurera dem så att referensbilder spelas in mellan händelser i inspelningsschemat. Markera kryssrutan Spela in en referensbild varje: och ange tiden mellan varje referensbild. Redigera och ta bort en mall 1. Välj den server du vill redigera i fliken Inställningar och klicka därefter på. 2. Välj en mall i rutan Mallar:, i dialogrutan Inspelningsschema och gör något av följande: Om du vill redigera en mall ändrar du schemat. Om du vill ändra namn på en mall klickar du på Byt namn på mall och anger ett nytt namn. Om du vill radera en mall klickar du på Ta bort mall. 3. Klicka på OK för att spara dina ändringar. Konfigurera ett veckoschema för inspelning. Du kan skapa ett inspelningsschema för varje vecka genom att koppla mallar till kameror för varje dag i veckan. 1. På serverflikeninställningar klickar du på. Dialogrutan Inspelningsschema visas. 2. Välj en mall från listan Mallar:. 3. I området Standardvecka klickar du på de dagar i veckan då mallen ska tillämpas för varje kamera. Figur 5: Dialogrutan Inspelningsschema: Standardvecka 4. Klicka på OK. Inspelning och bandbredd Du anger tidpunkt och vilka kameror som spelar in i dialogrutan Inspelningsschema, samt hur länge videoinspelningarna ska lagras i dialogrutan Inspelning och bandbredd. I Inspelning och bandbredd dialogrutan kan du kan ändra inställningarna för åldrande data och ange den maximala inspelningstiden för varje ansluten kamera. Mängden gammal data som är tillgänglig avgörs av den kamera som är ansluten till systemet. Redigera och ta bort en mall 22

23 Gamla data åldras med tre hastigheter för JPEG2000- eller JPEG-komprimeringskameror: Hög bandbredd Inspelningarnas originalkvalitet bibehålls. Halv bildhastighet kasserar hälften av all inspelad data för att göra plats för nya inspelningar. En fjärdedels bildhastighet behåller en fjärdedel av ursprunglig inspelad data så att du fortfarande kan se äldre videoinspelningar. Gamla data åldras med två hastigheter för H.264-kameror som stöder dataföråldring: Hög bandbredd Den ursprungliga högupplösta videon och det sekundära bildflödet med lågupplöst video bibehålls. Låg bandbredd Bara det sekundära bildflödet med lågupplöst video behålls. OBS: Dataåldrande kan endast ske när den sekundära strömmen aktiveras. För H.264-kameror som inte stöder dataföråldring behålls endast Hög bandbredd-videon. Som standard är systemet inställt för att behålla inspelad video under maximal tid baserat på tillgängligt lagringsutrymme. Längst ned i Inspelning och bandbredd dialogrutan finns följande uttalande: Bedömning av total inspelningstid baseras på kontinuerlig inspelning Retentionstiden beror på Maximal inspelningstid inställningen och den amorterade datahastigheten. Eftersom systemet endast kan ge en beräkning av datahastigheten för den totala retentionsperioden kan den verkliga retentionstiden skilja sig från Maximal inspelningstid inställningen med upp till 30 minuter. 1. I serverflikeninställningar klickar du på. Dialogrutan Inspelning och bandbredd visas. Kolumnen Gamla data visar en beräkning av den tillgängliga inspelningstiden vid varje bildhastighet, beroende på mängden utrymme på inspelningsenheten. 2. Flytta skjutreglagen i kolumnen Gamla data om du vill justera hur länge video lagras med varje bildhastighet. Om du vill ändra inställningarna för gamla data för alla länkade kameror, flyttar du skjutreglaget för en länkad kamera så uppdateras alla länkade kameror. Om du vill ändra inställningarna för gammal data för en kamera ska du bryta kamerans länk med övriga kameror genom att klicka på ikonen till vänster om dess namn. Sedan kan du välja dina ändringar. 3. Ange en längsta inspelningstid manuellt i kolumnen Maximal inspelningstid, eller välj något av alternativen i listrutan för varje kamera. OBS: Om den beräknade tiden i Total inspelningstid kolumnen är betydligt kortare än vad som angetts i Maximal inspelningstid kolumnen blir kamerans verkliga inspelningstid närmare Total inspelningstid beräkningen. 4. Klicka på OK. Inspelning och bandbredd 23

24 Lägg till användare och grupper Lägg till användare och grupper med olika användarbehörigheter för åtkomst till systemet. Lägga till grupper Grupper definierar vilka funktioner som användarna har åtkomst till. Skapa nya grupper för att ändra vad användare har åtkomst till. Grupper kan ges en rankning inom Företagshierarki för att ytterligare definiera vad medlemmarna i gruppen har åtkomst till. 1. På platsfliken Inställningar klickar du på. 2. I följande dialogruta väljer du fliken Grupper och klickar på. 3. I popup-dialogrutan väljer du en befintlig grupp som mall för din nya grupp och klickar därefter på OK. 4. I dialogrutan Redigera grupp utför du följande: a. Ge den nya gruppen ett namn. b. Välj en rankning för gruppen i listrutan Rankning:. Om du vill redigera eller visa hela Företagshierarki klickar du på. c. Välj önskad Gruppbehörigheter: och Åtkomsträttigheter för kamera: för gruppen. Avmarkera kryssrutorna för eventuella funktioner eller enheter som du inte vill att gruppen ska ha åtkomst till. 5. Välj fliken Medlemmar för att lägga till användare i gruppen. Om en användare läggs till i gruppen via dialogrutan Lägg till/redigera användare, läggs användaren automatiskt till i gruppens Medlemmar-lista. a. Klicka på. b. Välj de användare som ska ingå i denna nya grupp. Endast användare som har lagts till platsen visas. Tips: Ange namnet på en användare i fältet Sök... för att söka efter specifika användare. c. Klicka på Lägg till. Användarna läggs till i listan Medlemmar. 6. Klicka på OK för att spara den nya gruppen. Lägga till en användare 1. På platsfliken Inställningar klickar du på. 2. På fliken Användare klickar du på. 3. När dialogrutan Lägg till/redigera användare öppnas, slutför du området Användarinformation. 4. Om du inte vill att den här användaren ska aktiveras än, markerar du kryssrutan Inaktivera användare. Avaktiverade användare finns i systemet, men kan inte komma åt platsen. Lägg till användare och grupper 24

25 5. I området Timeout för inloggning markerar du kryssrutan Aktivera timeout för inloggning för att ställa in den maximala tid klientprogramvaran AvigilonControl Center kan vara inaktiv innan användaren automatiskt loggas ut ur programmet. 6. Fyll i följande fält i området Lösenord: Lösenord: Ange ett lösenord för användaren. Bekräfta lösenord: Ange lösenordet på nytt. Vid nästa inloggning måste du ändra lösenord Markera den här kryssrutan om användaren måste byta ut lösenordet efter den första inloggningen. Lösenordet förfaller (dagar): Ange antalet dagar innan lösenordet måste ändras. Lösenordet förfaller aldrig Markera den här kryssrutan om lösenordet aldrig behöver ändras. 7. På fliken Medlem av markerar du kryssrutan bredvid varje åtkomstgrupp som användaren tillhör. De andra kolumnerna visar behörigheterna som är inkluderade i de valda grupperna. 8. Klicka på OK. Användaren läggs till på platsen. Anpassa konfigurering för videoövervakning För att göra videoövervakning mer effektiv kan du anpassa videodisplayer, kartor och konfigurera genvägar för styrspakar. Sparade vyer Efter att du lagt till videoklipp i en vy justerar du layouten så att den passar dina inställningar och zoomar in varje video till ett intresseområde. Du kan spara vyn och dela den med andra användare på platsen. En sparad vy kommer ihåg den aktuella vylayouten, vilken kamera som visas i varje bildpanel och bildpanelens visningsinställningar. Spara en ny vy 1. I verktygsfältet väljer du > Spara som ny vy. 2. Gör följande i nästa dialogruta: a. Välj den plats som vyn ska tilldelas till. b. Ge den sparade vyn ett namn. c. Tilldela ett nummer till den sparade vyn i fältet Logiskt ID:. Det logiska ID:t är ett unikt nummer som används för att öppna den sparade vyn via tangentbordskommandon. d. Om den inte visas klickar du på för att visa Redigerare för platsvy. Välj sedan var den sparade vyn visas i System Explorer. Dra den sparade vyn upp eller ned i högra fönstret för att ange var den visas i platskatalogen. Om din plats inkluderar mappar väljer du en plats för den sparade vyn i den vänstra rutan. Den högra rutan uppdateras så att den visar vad som lagras i katalogen. e. Klicka på OK. Anpassa konfigurering för videoövervakning 25

26 Den sparade vyn läggs till i System Explorer under den valda platsen. Nu kan du hantera den sparade vyn som en del av platsen. Öppna en sparad vy Gör något av följande: Dubbelklicka på den sparade vyn i System Explorer ( ). Högerklicka på i System Explorer och välj Öppna. Dra från System Explorer till den aktuella vyn i programmet eller ett nytt fönster. Tryck på CTRL + G på tangentbordet. När du uppmanas anger du den sparade vyns logiska ID och trycker sedan på Enter. Redigera en sparad vy 1. Öppna en sparad vy. 2. Gör nödvändiga ändringar på vyfliken. 3. I verktygsfältet väljer du > Uppdatera sparad vy. Byta namn på en sparad vy 1. Högerklicka på i System Explorer och välj Redigera Ange ett namn eller logiskt ID i dialogrutan Redigera vy och klicka på OK. Ta bort en sparad vy 1. Högerklicka på i System Explorer och välj Ta bort. 2. Klicka på Ja i bekräftelsedialogrutan. Lägga till en karta Du kan skapa en karta från valfri bild i formatet JPEG, BMP, PNG eller GIF. Bilden används som kartbakgrund och kameror läggs till ovanpå för att visa var de finns på din övervakningsplats. OBS: Kartbildens storlek bör inte överskrida x px eller 9 MP. Större bilder kan orsaka renderingsproblem. 1. Högerklicka på en plats eller platsmapp i System Explorer och välj Ny karta I dialogrutan Kartegenskaper klickar du på Ändra bild... och letar upp din kartbild. 3. I fältet Namn på karta: anges ett namn på kartan. 4. Om den inte visas klickar du på för att visa Redigerare för platsvy. Välj sedan var kartan ska visas i System Explorer. Standardinställning är att kartan läggs till i den plats som du valde först. I plats-katalogen drar du kartan upp eller ned i högra fönstret för att ange var den ska visas. Om din plats inkluderar mappar väljer du en plats för kartan i den vänstra rutan. Den högra rutan uppdateras så att den visar vad som lagras i katalogen. Öppna en sparad vy 26

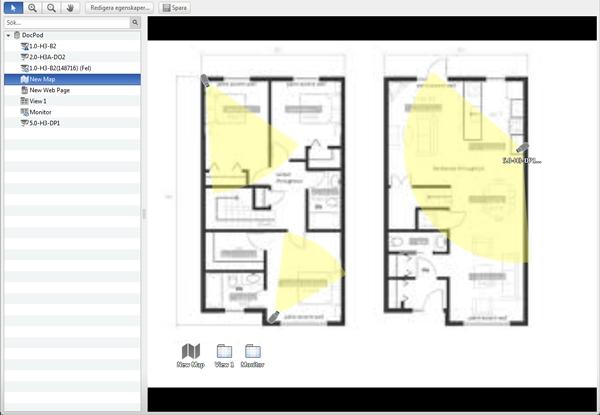

27 5. Klicka på OK. I följande redigering: karta-fliken kan du klicka på Redigera egenskaper... för att öppna dialogrutan Kartegenskaper igen. 6. Dra och placera kameror från System Explorer till kartan. Figur 6: Redigering: Karta-fliken Karta-fliken visas i standardläge som en kameraikon med en gul triangel för att representera kamerans synfält. Dra de svarta punkterna i utkanten av det gula synfältet för att ändra storlek på och placera kameravinkeln. 7. Dra kodare, sparade vyer och andra kartor som du behöver från System Explorer till kartan. 8. I Kartikonegenskaper-alternativen kan du ändra på vilket sätt ikoner visas på kartan. Välj valfri ikon på kartan. Gör sedan följande: Lägga till en karta 27

28 Figur 7: Kartikonegenskaper-alternativen a. För att ersätta en ikon med ett klickbart formområde väljer du någon av formknapparna. Du kan ersätta ikonen med ett rektangel-, ellips- eller polygonområde. b. Markera kryssrutan Visa namn för att visa objektets namn på kartan. c. Klicka på Ta bort från kartan för att ta bort objektet från kartan. d. (Endast kameror) Markera kryssrutan Visa synfält för att visa kamerans gula synfält. Det här alternativet är endast tillgängligt när kameraikonen används. Dra hörnen på den gula triangeln för att expandera synfältet. Dra den svarta cirkeln i slutet av triangeln för att rotera synfältet. e. (Endast kameror) Klicka på Ändra bildområde för att definiera området som visas när du går till kameran via kartan. I nästa dialogruta, flytta och ändra storlek på det gröna överlägget för att välja det område som du vill fokusera på. Klicka därefter påok. 9. Klicka på för att spara den nya kartan. Inställningar för styrpinne Klienten stöder två typer av styrpinnar: Microsoft DirectX USB-standardstyrpinnar och Avigilon USB Professional Joystick Keyboard. Gå till inställningarna Styrpinnenär du ska installera nödvändiga drivrutiner och konfigurera alternativen för styrpinnen. Konfigurera ett Avigilon USB Professional Joystick Keyboard för vänsterhänt användning USB Professional Joystick Keyboard från Avigilon är ett USB-tillbehör som är utrustat med en styrpinne för zoomning och panorering i bildpaneler, en kontrollratt för hantering av tidslinjen och en knappsats programmerad med klientprogramvarans tangentbordskommandon. Tangentbordet installeras som standard i läget för högerhänta användare. Ändra inställningarna för Styrpinne om du vill byta till vänsterhänt läge. Inställningar för styrpinne 28
