Bostadsbebyggelse inom fastigheten Haga 3:49 m fl vid Hagavägen, Sundsvalls kommun Trafikbullerutredning

Transkript

1 Bostadsbebyggelse inom fastigheten Haga 3:49 m fl vid Hagavägen, Sundsvalls kommun

2 Bostadsbebyggelse inom fastigheten Haga 3:49 m fl vid Hagavägen, Sundsvalls kommun Beställare: Sundsvalls kommun Norrmalmsgatan Sundsvall Beställarens representant: Isabella Hellman Konsult: Uppdragsledare Handläggare Norconsult AB Box Göteborg Anna Lena Frennborn Daniel Hammerlid Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: Tryck: n:\104\28\ \6 leverans\haga 3_49 m fl trafikbullerutredning.doc Anders Axenborg Norconsult AB

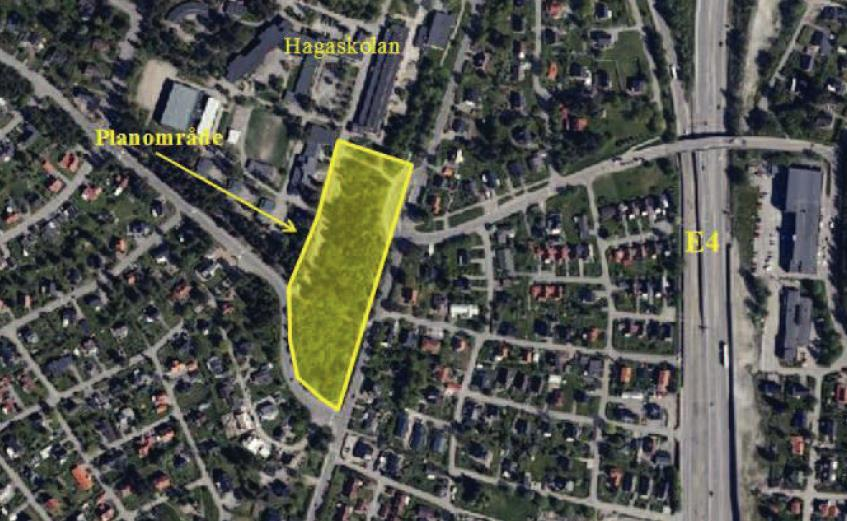

3 \6 leverans\haga 3_49 m fl trafikbullerutredning.doc 3 (10) 1 Orientering Sundsvalls kommun håller på att ta fram en detaljplan för ny bostadsbebyggelse samt skola inom fastigheten Haga 3:49 m fl. Fastigheten är belägen ca 2,5 km nordöst om Sundsvalls centrum. Området är idag oexploaterat och utgörs av skogsmark. Planområdet gränsar i öst till Hagavägen och i väst till Tegnérgatan, ca 300 m österut är E4:an belägen se figur 1. Figur 1 Översiktskarta Norconsult har på uppdrag av Sundsvalls kommun genomfört denna utredning som syftar till att utreda störningar i form av trafikbuller för planerad bebyggelse från omgivande vägar Bostadsbebyggelse inom fastigheten Haga 3:49 m fl vid Hagavägen, Sundsvalls kommun

4 \6 leverans\haga 3_49 m fl trafikbullerutredning.doc 4 (10) 2 Trafikförutsättningar 2.1 Trafik Trafikverket mätte år 2014 trafikflödet på väg E4 avsnittet förbi planområdet till fordon/dygn. Sundsvalls kommun mätte år 2015 trafikflödet på Hagavägen norr om Bygatan till fordon/dygn och mellan Linneagatan och Noragatan till fordon/dygn. På Trafikgatan mättes år 1999 trafikflödet till fordon/ dygn och på Tegnergatan år 2012 till 800 fordon/dygn. På Hagavägen söder om Linneagatan samt Bygatan har Norconsult översiktligt gjort antaganden av trafiken. Trafikflödet har räknats upp med 1 % per år (till följd av bebyggelsetillväxten i staden, någon generell trafikökning i Sverige har däremot inte noterats under de senaste åren) till år I tabell 1 redovisas trafikförhållandena år 2035 som bullerberäkningarna baserats på. Tabell 1 Väg Trafikförutsättningar som bullerberäkningarna baserats på Trafikmängd år 2035 (fordon/årsdygn) Andel tung trafik (%) E Medelhastighet (km/h) 110 (skyltad hastighet) Hagavägen (norr om Bygatan) Hagavägen (mellan Linneagatan och Noragatan) Hagavägen (söder om Linneagatan) Trafikgatan Tegnérgatan Bygatan (antagen) Som underlag för beräkningarna har grundkartan legat. 2.2 Metodik Ljudnivåerna har beräknats i enlighet med Nordisk beräkningsmodell för vägtrafik. Beräkning och redovisning av ljudutbredning har tagits fram med programmet SoundPLAN 7.4. I detta program konstrueras som bas för beräkningarna en tredimensionell modell av området, inkluderat vägar, byggnader, bullerskärmar och övriga ytor. Trafikmängder och andra trafikförutsättningar läggs också in i modellen Bostadsbebyggelse inom fastigheten Haga 3:49 m fl vid Hagavägen, Sundsvalls kommun

5 8\ \6 leverans\haga 3_49 m fl trafikbullerutredning.doc 5 (10) Resultatet av beräkningarna redovisas i form av ljudutbredningskartor. Då byggnadernas läge och antal våningar inte är bestämd presenteras ljudutbredningen på höjderna 2 m, 5 m och 8 m för att representera ljudnivån för olika våningsplan d v s för våning 1, 2 och 3. 3 Riktvärden 3.1 Bostäder Utomhus Regeringen har utfärdat Förordning (2015: 216) om trafikbuller vid bostadsbyggnader. Bestämmelserna i förordningen skall tillämpas vid bedömning av om kravet på förebyggande av olägenhet för människors hälsa är uppfyllt vid planläggning, i bygglovsärenden och i ärenden om förhandsbesked. Förordningen berör endast ljudnivåer utomhus. För buller från spårtrafik och vägar citeras följande om riktvärden och beräkning av bullervärden ur förordningen: 3 Buller från spårtrafik och vägar bör inte överskrida dba ekvivalent ljudnivå vid en bostadsbyggnads fasad, och dba ekvivalent ljudnivå samt 70 dba maximal ljudnivå vid en uteplats om en sådan ska anordnas i anslutning till byggnaden. 4 Om den ljudnivå som anges i 3 första stycket 1 ändå överskrids bör 1. minst hälften av bostadsrummen i en bostad vara vända mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasaden, och 2. minst hälften av bostadsrummen vara vända mot en sida där 70 dba maximal ljudnivå inte överskrids mellan kl och vid fasaden. Vid en sådan ändring av en byggnad som avses i 9 kap. 2 första stycket 3 a plan- och bygglagen (2010:900) gäller i stället för vad som anges i första stycket 1 att minst ett bostadsrum i en bostad bör vara vänt mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasaden. 5 Om den ljudnivå om 70 dba maximal ljudnivå som anges i 3 första stycket 2 ändå överskrids, bör nivån dock inte överskridas med mer än 10 dba maximal ljudnivå fem gånger per timme mellan kl och [ ] Bostadsbebyggelse inom fastigheten Haga 3:49 m fl vid Hagavägen, Sundsvalls kommun

6 \6 leverans\haga 3_49 m fl trafikbullerutredning.doc 6 (10) 8 Vid beräkning av bullervärden vid en bostadsbyggnad ska hänsyn tas till framtida trafik som har betydelse för bullersituationen. Inomhus Riktvärden för inomhusnivåer redovisas i BBR BFS 2011:6 med ändringar t o m BFS 2015:3 och SS Riktvärden för ljudnivåer från trafik och andra yttre källor som inte får överstigas inomhus redovisas i tabell 2. Tabell 1 Ljudnivåkrav inomhus Rumstyp Ekvivalent ljudnivå (dba) Maximal ljudnivå nattetid (dba) Sovrum, vila och daglig samvaro Matlagning och hygien Skola Det finns inga bindande riktvärden för skolor och förskolegårdar vad gäller buller utomhus. För trafikbuller vid bostadsbyggnader finns dock regler. Dessa anger bl a att om en uteplats ska anordnas i anslutning till byggnaden bör ljudnivån på uteplatsen inte överskrida 50 dba ekvivalent ljudnivå samt 70 dba maximal ljudnivå. Ljudnivåerna som gäller för utemiljöer vid bostäder kan vara vägledande för friytor vid skol- och förskolegårdar. Sällan ställs krav på ljudnivå vid fasad utomhus vilket hänger samman med att komfortkrav och annat innebär att teknisk ventilation numera får ses som standard. Fönster behöver därmed inte öppnas för ventilation och byggnad kan då lokaliseras mot bullerkällan så att den ger bullerskydd åt vistelseytor. Praxis har dock blivit att riktvärden enligt nedan ska klaras Ekvivalentnivå på vistelseytor 50 dba Maximalnivå på vistelseytor 70 dba Dessutom gäller för ljudnivåerna inomhus Boverkets byggregler Ekvivalent ljudnivå inomhus 30 dba Maximal ljudnivå inomhus 45 dba Bostadsbebyggelse inom fastigheten Haga 3:49 m fl vid Hagavägen, Sundsvalls kommun

7 8\ \6 leverans\haga 3_49 m fl trafikbullerutredning.doc 7 (10) 4 Resultat Bilaga 1-6 visar ljudutbredning inom planområdet 2, 5 och 8 meter över mark som motsvarar våning 1, 2 och 3 för planerad bebyggelse utan särskilda bullerskyddsåtgärder. Ekvivalent ljudnivå (medelljudnivå över dygnet) samt maximal ljudnivå (ljudnivå vid passage av enstaka bullerhändelser) utomhus redovisas. Ekvivalenta ljudnivåer Ljudutbredningsberäkningarna visar att riktvärdet vid fasad, 55 dba, klaras för envåningshus längs ett meter brett område i nordvästra delen av planområdet utan särskilda bullerskyddsåtgärder, se bilaga 1. För två- och trevåningshus (5 meter och 8 meter över mark) överskrids riktvärdet 55 dba för hela planområdet utan särskilda bullerskyddsåtgärder, se bilaga 3 och 5. Inom större delen av planområdet är ekvivalenta ljudnivåerna dba 5 och 8 meter över mark. Ljudutbredningsberäkningarna visar att riktvärdet för uteplats, 50 dba, inte klaras utan särskilda bullerskyddsåtgärder men klaras sannolikt på ytor väster om planerade byggnader. Maximala ljudnivåer Vad gäller riktvärdet för maximal ljudnivå, 70 dba, avser det (endast) ljudnivå för uteplats i anslutning till bostad alltså ej längs hela fasaden. Varje bostad bör ha en uteplats, gemensam eller privat, där riktvärdena klaras. Om en uteplats uppfyller riktvärdena kan ytterligare uteplats med sämre ljudmiljö utgöra ett komplement. På bilaga 2, 4 och 6 redovisas ljudutbredning för maximala ljudnivåer. Då de ekvivalenta ljudnivåerna här är dimensionerande kommer riktvärdet för maximal ljudnivå klaras om riktvärdet för ekvivalent ljudnivå klaras. 5 Möjliga åtgärder För att kunna nyttja planområdet på ett bra sätt krävs bullerskyddsåtgärder, en eller en kombination av flera. Det kan t ex vara en bullerskärm längs Hagavägen eller att husen utformas på ett bra sätt ur bullersynpunkt Bostadsbebyggelse inom fastigheten Haga 3:49 m fl vid Hagavägen, Sundsvalls kommun

8 \6 leverans\haga 3_49 m fl trafikbullerutredning.doc 8 (10) 5.1 Bostäder Med lamellhus närmast parallellt med Hagavägen fås sannolikt ljudnivåer om 55 dba eller lägre vid fasader mot väster. Minst hälften av bostadsrummen bör då vara vända mot sida där 55 dba ekvivalent ljudnivå och 70 dba maximal ljudnivå klaras. Lamellhus längs Hagavägen fungerar även som bullerskydd mot bakomliggande bebyggelse. Ett annat utformningsalternativ är kvartersbebyggelse, ljudnivåer på gården blir då sannolikt 55 dba eller lägre. Minst hälften av bostadsrummen bör då vara vända mot gården. Vad gäller uteplatser kan inglasade balkonger, burspråk och välplanerade innergårdar skapa en god ljudmiljö. 5.2 Skola Med långsidan parallellt med Hagavägen fås sannolikt ljudnivåer om 50 dba eller lägre på vistelseytor om dessa är belägna mot väster. Om så inte är fallet kan riktvärdet klaras med lokal skärm längs vistelseytan. 6 Slutsats Endast envåningshus kan byggas utan särskilda bullerskyddsåtgärder. För att kunna nyttja planområdet på ett bra sätt krävs bullerskyddsåtgärder. Möjliga åtgärder kan vara skärm längs Hagavägen och/eller att lamellhus placeras längs Hagavägen alternativt kvartersbebyggelse med minst hälften av bostadsrummen orienterade mot en sida där 55 dba ekvivalent ljudnivå och 70 dba maximal ljudnivå klaras. När enkel skiss tagits fram med husplaceringar, hushöjder och eventuellt skärm längs Hagavägen bör nya beräkningar göras för att säkerställa att riktvärdena klaras Bostadsbebyggelse inom fastigheten Haga 3:49 m fl vid Hagavägen, Sundsvalls kommun

9 8\ \6 leverans\haga 3_49 m fl trafikbullerutredning.doc 9 (10) Norconsult AB Väg och Bana Trafik Anna-Lena Frennborn anna-lena.frennborn@norconsult.com Daniel Hammerlid daniel.hammerlid@norconsult.com Bostadsbebyggelse inom fastigheten Haga 3:49 m fl vid Hagavägen, Sundsvalls kommun

10 BILAGA 1 Bostadsbebyggelse vid Hagavägen i Sundsvall VÄGBULLER Prognosår 2035 Ekvivalent ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Ljudutbredning 2 m över mark Bostäder och verksamheter Uthus Bullerskärm m Upprättad av: Daniel Hammerlid Datum: Uppdragsnummer:

11 BILAGA 2 Bostadsbebyggelse vid Hagavägen i Sundsvall VÄGBULLER Prognosår 2035 Maximal ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Ljudutbredning 2 m över mark Bostäder och verksamheter Uthus Bullerskärm m Upprättad av: Daniel Hammerlid Datum: Uppdragsnummer:

12 BILAGA 3 Bostadsbebyggelse vid Hagavägen i Sundsvall VÄGBULLER Prognosår 2035 Ekvivalent ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Ljudutbredning 5 m över mark Bostäder och verksamheter Uthus Bullerskärm m Upprättad av: Daniel Hammerlid Datum: Uppdragsnummer:

13 BILAGA 4 Bostadsbebyggelse vid Hagavägen i Sundsvall VÄGBULLER Prognosår 2035 Maximal ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Ljudutbredning 5 m över mark Bostäder och verksamheter Uthus Bullerskärm m Upprättad av: Daniel Hammerlid Datum: Uppdragsnummer:

14 BILAGA 5 Bostadsbebyggelse vid Hagavägen i Sundsvall VÄGBULLER Prognosår 2035 Ekvivalent ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Ljudutbredning 8 m över mark Bostäder och verksamheter Uthus Bullerskärm m Upprättad av: Daniel Hammerlid Datum: Uppdragsnummer:

15 BILAGA 6 Bostadsbebyggelse vid Hagavägen i Sundsvall VÄGBULLER Prognosår 2035 Maximal ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Ljudutbredning 8 m över mark Bostäder och verksamheter Uthus Bullerskärm m Upprättad av: Daniel Hammerlid Datum: Uppdragsnummer:

16 Norconsult AB Theres Svensson gata 11 Box 8774, Göteborg , fax

17 Bostadsbebyggelse inom fastigheten Haga 3:49 m fl vid Hagavägen, Sundsvalls kommun

18 Bostadsbebyggelse inom fastigheten Haga 3:49 m fl vid Hagavägen, Sundsvalls kommun Beställare: Sundsvalls kommun Norrmalmsgatan Sundsvall Beställarens representant: Isabella Hellman/Mattias Strömbom Konsult: Uppdragsledare Handläggare Norconsult AB Box Göteborg Anna Lena Frennborn Daniel Hammerlid Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: Tryck: n:\104\28\ \6 leverans\haga 3_49 m fl trafikbullerutredning docx Anders Axenborg Norconsult AB

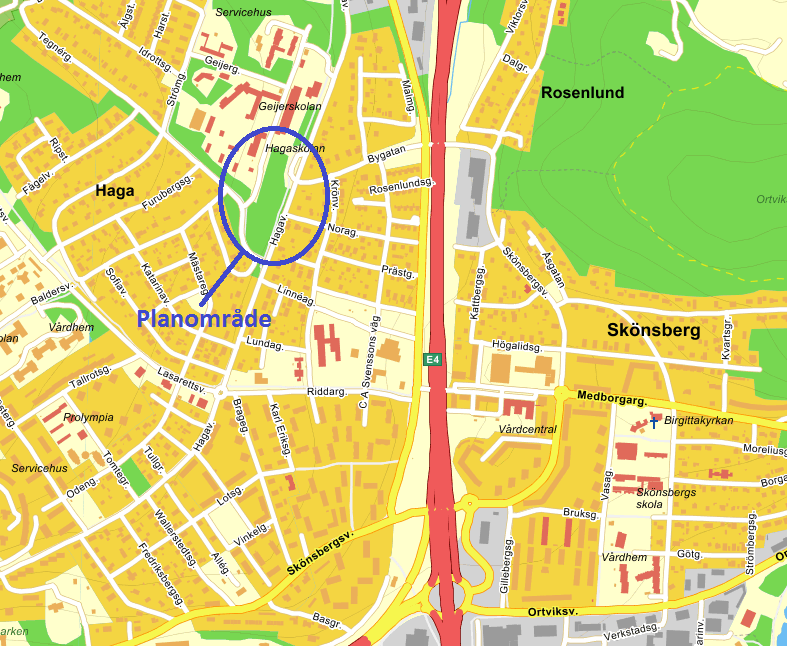

19 3 (11) 1 Orientering Sundsvalls kommun håller på att ta fram en detaljplan för ny bostadsbebyggelse inom fastigheten Haga 3:49 m fl. Fastigheten är belägen ca 2,5 km nordöst om Sundsvalls centrum. Området är idag oexploaterat och utgörs av skogsmark. Planområdet gränsar i öst till Hagavägen och i väst till Tegnérgatan, ca 300 m österut är E4:an belägen se figur 1. Figur 1 Översiktskarta n:\104\28\ \6 leverans\haga 3_49 m fl trafikbullerutredning docx Norconsult har på uppdrag av Sundsvalls kommun genomfört denna utredning som syftar till att utreda störningar i form av trafikbuller för planerad bebyggelse från omgivande vägar Bostadsbebyggelse inom fastigheten Haga 3:49 m fl vid Hagavägen, Sundsvalls kommun

20 4 (11) 2 Trafikförutsättningar 2.1 Trafik Trafikverket mätte år 2014 trafikflödet på väg E4 avsnittet förbi planområdet till fordon/dygn. Sundsvalls kommun mätte år 2015 trafikflödet på Hagavägen norr om Bygatan till fordon/dygn och mellan Linneagatan och Noragatan till fordon/dygn. På Trafikgatan mättes år 1999 trafikflödet till fordon/ dygn och på Tegnergatan år 2012 till 800 fordon/dygn. På Hagavägen söder om Linneagatan samt Bygatan har Norconsult översiktligt gjort antaganden av trafiken. Trafikflödet har räknats upp med 1 % per år (till följd av bebyggelsetillväxten i staden, någon generell trafikökning i Sverige har däremot inte noterats under de senaste åren) till år I tabell 1 redovisas trafikförhållandena år 2035 som bullerberäkningarna baserats på. Tabell 1 Väg Trafikförutsättningar som bullerberäkningarna baserats på Trafikmängd år 2035 (fordon/årsdygn) Andel tung trafik (%) E Medelhastighet (km/h) 110 (skyltad hastighet) Hagavägen (norr om Bygatan) Hagavägen (mellan Linneagatan och Noragatan) Hagavägen (söder om Linneagatan) Trafikgatan Tegnérgatan Bygatan (antagen) Som underlag för beräkningarna har grundkartan legat. 2.2 Metodik Ljudnivåerna har beräknats i enlighet med Nordisk beräkningsmodell för vägtrafik. Beräkning och redovisning av ljudutbredning har tagits fram med programmet SoundPLAN 7.4. I detta program konstrueras som bas för beräkningarna en tredimensionell modell av området, inkluderat vägar, byggnader, bullerskärmar och övriga ytor. Trafikmängder och andra trafikförutsättningar läggs också in i modellen Bostadsbebyggelse inom fastigheten Haga 3:49 m fl vid Hagavägen, Sundsvalls kommun n:\104\28\ \6 leverans\haga 3_49 m fl trafikbullerutredning docx

21 5 (11) Resultatet av beräkningarna redovisas i form av ljudutbredningskartor. Då byggnadernas läge och antal våningar inte är bestämd presenteras ljudutbredningen på höjderna 2 m, 5 m och 8 m för att representera ljudnivån för olika våningsplan d v s för våning 1, 2 och 3. 3 Riktvärden Utomhus Regeringen har utfärdat Förordning (2015: 216) om trafikbuller vid bostadsbyggnader. Bestämmelserna i förordningen skall tillämpas vid bedömning av om kravet på förebyggande av olägenhet för människors hälsa är uppfyllt vid planläggning, i bygglovsärenden och i ärenden om förhandsbesked. Förordningen berör endast ljudnivåer utomhus. För buller från spårtrafik och vägar citeras följande om riktvärden och beräkning av bullervärden ur förordningen: 3 Buller från spårtrafik och vägar bör inte överskrida dba ekvivalent ljudnivå vid en bostadsbyggnads fasad, och dba ekvivalent ljudnivå samt 70 dba maximal ljudnivå vid en uteplats om en sådan ska anordnas i anslutning till byggnaden. 4 Om den ljudnivå som anges i 3 första stycket 1 ändå överskrids bör 1. minst hälften av bostadsrummen i en bostad vara vända mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasaden, och 2. minst hälften av bostadsrummen vara vända mot en sida där 70 dba maximal ljudnivå inte överskrids mellan kl och vid fasaden. n:\104\28\ \6 leverans\haga 3_49 m fl trafikbullerutredning docx Vid en sådan ändring av en byggnad som avses i 9 kap. 2 första stycket 3 a plan- och bygglagen (2010:900) gäller i stället för vad som anges i första stycket 1 att minst ett bostadsrum i en bostad bör vara vänt mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasaden. 5 Om den ljudnivå om 70 dba maximal ljudnivå som anges i 3 första stycket 2 ändå överskrids, bör nivån dock inte överskridas med mer än 10 dba maximal ljudnivå fem gånger per timme mellan kl och [ ] Bostadsbebyggelse inom fastigheten Haga 3:49 m fl vid Hagavägen, Sundsvalls kommun

22 6 (11) 8 Vid beräkning av bullervärden vid en bostadsbyggnad ska hänsyn tas till framtida trafik som har betydelse för bullersituationen. Inomhus Riktvärden för inomhusnivåer redovisas i BBR BFS 2011:6 med ändringar t o m BFS 2015:3 och SS Riktvärden för ljudnivåer från trafik och andra yttre källor som inte får överstigas inomhus redovisas i tabell 2. Tabell 1 Ljudnivåkrav inomhus Rumstyp Ekvivalent ljudnivå (dba) Maximal ljudnivå nattetid (dba) Sovrum, vila och daglig samvaro Matlagning och hygien 35-4 Resultat Trafikbullerberäkningarna har utförts för två alternativa bebyggelsealternativ, lamellhus respektive kvartersbebyggelse enligt figur 1A och 1B. Resultatet av beräkningarna redovisas dels som ljudutbredningskarta för markplan, 2 m ovan mark, och dels som frifältsvärden vid fasad för respektive våning i tabellform. 4.1 Bebyggelsealternativ Lamellhus Figur 1A Bebyggelsealternativ Lamellhus Bostadsbebyggelse inom fastigheten Haga 3:49 m fl vid Hagavägen, Sundsvalls kommun n:\104\28\ \6 leverans\haga 3_49 m fl trafikbullerutredning docx

23 7 (11) Ljudnivåer utomhus vid fasad Riktvärdet för ekvivalent ljudnivå utomhus, 55 dba, klaras för samtliga fasader för de 3 västra huskropparna utan särskilda bullerskyddsåtgärder. Riktvärdet för ekvivalent ljudnivå utomhus, 55 dba, överskrids för de 3 östra huskropparna utan särskilda bullerskyddsåtgärder. Ljudnivåer vid uteplats i anslutning till bostad Riktvärdena för uteplats är för ekvivalent ljudnivå 50 dba och maximal ljudnivå 70 dba. Varje bostad bör ha en uteplats, gemensam eller privat, där riktvärdena klaras. Om en uteplats uppfyller riktvärdena kan ytterligare uteplats med sämre ljudmiljö utgöra ett komplement. På bilaga 1A har områden markerade med grönt ekvivalent ljudnivå om 50 dba eller lägre och på bilaga 1B har områden markerade med grönt maximal ljudnivå om 70 dba eller lägre. Om uteplatser/balkonger för nya bostäder är planerade inom grönmarkerade områden på bilagorna klaras riktvärdena för lägenheterna. För samtliga huskropparna klaras riktvärdena även för privata uteplatser/balkonger vid fasad mot väster. Ljudnivåer inomhus För att få en uppskattning av ljudnivåer inomhus kan förutsatt standardfönster ca 30 dba dras ifrån redovisade ljudnivåer utomhus i bilaga 1A och 1B. 4.2 Bebyggelsealternativ Kvartersbebyggelse n:\104\28\ \6 leverans\haga 3_49 m fl trafikbullerutredning docx Figur 1B Bebyggelsealternativ Kvartersbebyggelse Bostadsbebyggelse inom fastigheten Haga 3:49 m fl vid Hagavägen, Sundsvalls kommun

24 8 (11) Ljudnivåer utomhus vid fasad Riktvärdet för ekvivalent ljudnivå utomhus, 55 dba, klaras för samtliga fasader för de 2 västra huskropparna utan särskilda bullerskyddsåtgärder. Riktvärdet för ekvivalent ljudnivå utomhus, 55 dba, överskrids för de 2 östra huskropparna utan särskilda bullerskyddsåtgärder. Ljudnivåer vid uteplats i anslutning till bostad Riktvärdena för uteplats är för ekvivalent ljudnivå 50 dba och maximal ljudnivå 70 dba. Varje bostad bör ha en uteplats, gemensam eller privat, där riktvärdena klaras. Om en uteplats uppfyller riktvärdena kan ytterligare uteplats med sämre ljudmiljö utgöra ett komplement. På bilaga 2A har områden markerade med grönt ekvivalent ljudnivå om 50 dba eller lägre och på bilaga 2B har områden markerade med grönt maximal ljudnivå om 70 dba eller lägre. Om uteplatser/balkonger för nya bostäder är planerade inom grönmarkerade områden på bilagorna klaras riktvärdena för lägenheterna. För de västra huskropparna klaras riktvärdena även för privata uteplatser/balkonger vid samtliga fasader. För de östra huskropparna klaras riktvärdena för privata uteplatser/balkonger vid fasad mot väster. Ljudnivåer inomhus För att få en uppskattning av ljudnivåer inomhus kan förutsatt standardfönster ca 30 dba dras ifrån redovisade ljudnivåer utomhus i bilaga 1A och 1B. 5 Möjliga åtgärder 5.1 Bebyggelsealternativ Lamellhus Ljudnivåer utomhus vid fasad För de 3 östra huskropparna där riktvärdet överskrids bör minst hälften av bostadsrummen (vardagsrum och sovrum) vändas mot sida där 55 dba ekvivalent ljudnivå och 70 dba maximal ljudnivå klaras d v s mot väster Bostadsbebyggelse inom fastigheten Haga 3:49 m fl vid Hagavägen, Sundsvalls kommun n:\104\28\ \6 leverans\haga 3_49 m fl trafikbullerutredning docx

25 9 (11) Ljudnivåer vid uteplats i anslutning till bostad Riktvärdet vid uteplats klaras för gemensamma uteplatser inom områden runt bostadshusen samt vid västra fasaden utan särskilda bullerskyddsåtgärder. Men om ambitionen är att privata uteplatser även ska klaras vid fasad mot norr, öster och söder krävs lokal skärmning av uteplatsen som sänker ekvivalent ljudnivå till 50 dba och maximal ljudnivå till 70 dba. Detta kan t ex vara delvis inglasning och/eller skärm längs Hagavägen. Ljudnivåer inomhus Riktvärdena inomhus klaras med fasader inklusive fönster utformade med hänsyn till ljudnivåkraven i Boverkets Byggregler (BBR). 5.1 Bebyggelsealternativ Kvartersbebyggelse Ljudnivåer utomhus vid fasad För de 2 östra huskropparna där riktvärdet överskrids bör minst hälften av bostadsrummen (vardagsrum och sovrum) vändas mot sida där 55 dba ekvivalent ljudnivå och 70 dba maximal ljudnivå klaras d v s mot väster. Ljudnivåer vid uteplats i anslutning till bostad Riktvärdet vid uteplats klaras för gemensamma uteplatser inom områden runt bostadshusen samt vid samtliga fasader för de västra husen och västra fasaden för de östra husen utan särskilda bullerskyddsåtgärder. Men om ambitionen är att privata uteplatser även ska klaras vid fasad mot norr, öster och söder för de östra husen krävs lokal skärmning av uteplatsen som sänker ekvivalent ljudnivå till 50 dba och maximal ljudnivå till 70 dba. Detta kan t ex vara delvis inglasning och/eller skärm längs Hagavägen. n:\104\28\ \6 leverans\haga 3_49 m fl trafikbullerutredning docx Ljudnivåer inomhus Riktvärdena inomhus klaras med fasader inklusive fönster utformade med hänsyn till ljudnivåkraven i Boverkets Byggregler (BBR) Bostadsbebyggelse inom fastigheten Haga 3:49 m fl vid Hagavägen, Sundsvalls kommun

26 10 (11) 5 Sammanfattning Ljudnivåer utomhus vid fasad För båda bebyggelsealternativen klaras riktvärdet för ekvivalent ljudnivå utomhus, 55 dba, för de västra huskropparna utan särskilda bullerskyddsåtgärder. Riktvärdet för ekvivalent ljudnivå utomhus, 55 dba, överskrids för de östra huskropparna. Detta innebär att minst hälften av bostadsrummen (vardagsrum och sovrum) bör vändas mot sida där 55 dba ekvivalent ljudnivå och 70 dba maximal ljudnivå klaras d v s mot väster. Ljudnivåer vid uteplats i anslutning till bostad Riktvärdet vid uteplats klaras för gemensamma uteplatser inom stora områden runt bostadshusen utan särskilda bullerskyddsåtgärder. För många lägenheter klaras även riktvärdet för privata uteplatser vid fasad. För bebyggelsealternativ Kvartersbebyggelse är det ett större område där ekvivalent ljudnivå är lägre än 50 dba jämfört med bebyggelsealternativ Lamellhus. Ljudnivåer inomhus Fasad utformas med hänsyn till ljudnivåkraven i BBR. Norconsult AB Väg och Bana Trafik Anna-Lena Frennborn anna-lena.frennborn@norconsult.com Daniel Hammerlid daniel.hammerlid@norconsult.com Bostadsbebyggelse inom fastigheten Haga 3:49 m fl vid Hagavägen, Sundsvalls kommun n:\104\28\ \6 leverans\haga 3_49 m fl trafikbullerutredning docx

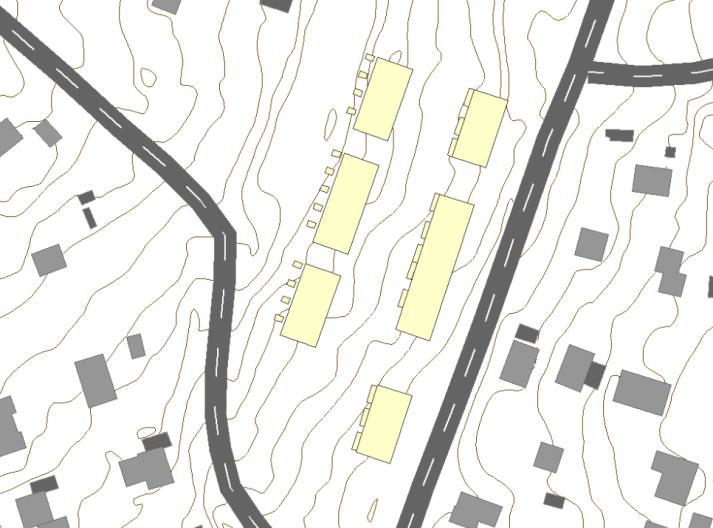

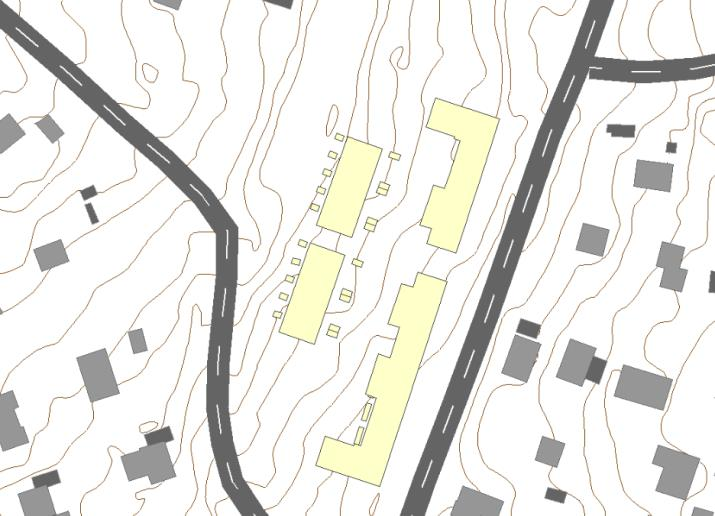

27 BILAGA 1A Bostadsbebyggelse vid Hagavägen i Sundsvall VÄGBULLER Prognosår 2035 Ekvivalent ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Ljudutbredning 2 m över mark Bostäder och verksamheter 3 44 Uthus 2 42 Nybyggnation , m Upprättad av: Daniel Hammerlid Datum: Uppdragsnummer:

28 BILAGA 1B Bostadsbebyggelse vid Hagavägen i Sundsvall VÄGBULLER Prognosår 2035 Maximal ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Ljudutbredning 2 m över mark Bostäder och verksamheter 3 62 Uthus 2 62 Nybyggnation , m Upprättad av: Daniel Hammerlid Datum: Uppdragsnummer:

29 BILAGA 2A 1 51 Bostadsbebyggelse vid Hagavägen i Sundsvall VÄGBULLER Prognosår 2035 Ekvivalent ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Ljudutbredning 2 m över mark Bostäder och verksamheter Uthus Nybyggnation m Upprättad av: Daniel Hammerlid Datum: Uppdragsnummer:

30 BILAGA 2B 1 65 Bostadsbebyggelse vid Hagavägen i Sundsvall VÄGBULLER Prognosår 2035 Maximal ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Ljudutbredning 2 m över mark Bostäder och verksamheter Uthus Nybyggnation m Upprättad av: Daniel Hammerlid Datum: Uppdragsnummer:

31 Norconsult AB Theres Svensson gata 11 Box 8774, Göteborg , fax

32 Hur påverkas befintlig bebyggelse på andra sidan Hagavägen av den föreslagna bebyggelsen på Haga 3:49? Det vill säga om ljudet studsar och påverkar befintlig bebyggelse? Svar från Norconsult AB: Det blir ingen förändring av ljudnivåerna för befintlig bebyggelse vid genomförande av planen (för huset längst i norr ökar ljudnivån i våning 2 från 59 till 60 dba vilket beror på att ljudnivån förändras med någon 1/10 dba vilket vid redovisning av heltal gör att det slagit över ).

33 Bilaga 3 A Bostadsbebyggelse vid Hagavägen i Sundsvall VÄGBULLER Prognosår 2035 Ekvivalent ljudnivå [db(a)] 2 62 <= < <= < <= < <= < <= < <= < Ljudutbredning 2 m över mark Bostäder och verksamheter Uthus Nybyggnation m Upprättad av: Daniel Hammerlid Datum: Uppdragsnummer:

34 Bilaga 3 B Bostadsbebyggelse vid Hagavägen i Sundsvall VÄGBULLER Prognosår 2035 Ekvivalent ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Ljudutbredning 2 m över mark Bostäder och verksamheter Uthus Nybyggnation m Upprättad av: Daniel Hammerlid Datum: Uppdragsnummer:
