7 Datorövning 1 Introduktion 1 1 Introduktion till datorövningarna 1 Den här texten är en introduktion till datorsalarna på Fysikum och till datoranvändningen på kursen Fysikexperiment hösten Nivån på introduktionen är sådan att en person som aldrig tidigare arbetat med datorer ska kunna hänga med. Om du har arbetat med datorer tidigare tycker du antagligen att en hel del av övningsuppgifterna är enkla. Då går det naturligtvis bra att hoppa över de lättaste, men läs igenom hela texten ändå! 2 Kom igång Logga in Första uppgiften för dig blir helt enkelt att logga in på datorn: Tryck eventuellt på Ctrl-Alt-Delete (genom att hålla ner knappen Ctrl samtidigt som du håller ner knappen Alt och trycker på Delete ) för att få fram inloggningsrutan. Skriv in ditt användarnamn (av typen abcd1234) och lösenord. På den tredje raden ska det stå WINADSU. Om du saknar en tredje rad i inloggningsrutan får du fram den genom att klicka på!"#$!%&''(. Leta nu upp din hemkatalog, d.v.s den plats i nätverket där du ska lagra dina filer. Den hittar du genom att dubbelklicka på ikonen My Computer och där leta upp abcd1234!%)*$%+&,+&-+++. som finns under rubriken NetworkDrives. (abcd123 skall bytas mot ditt inloggningsnamn). Skapa nya mappar (kataloger) När du har klickat dig fram till ditt konto ser du ikoner över de mappar som du har på ditt konto. Nu kan du testa att skapa en ny mapp på ditt konto. Detta kan du göra genom att välja New i menyn File. Väj där Folder. Det kommer då att dyka upp en ny ikon bland de andra, under vilken det kommer att finnas en liten ruta där namnet på mappen ska skrivas in. (Du får givetvis själv välja namn till dina mappar, men vi ska här ge ett litet exempel på hur du kan göra). Väj att kalla mappen expkurs. Gå in i din nya mapp genom att dubbelklicka på den. Skapa en underkatalog till din nya mapp: datorovningar' och låt datorovningar få två nya underkataloger ovning0 och ovningl. Tänk på att det är säkrast att inte använda å, ä eller ö i datorsammanhang. På samma sätt bör man undvika andra konstigai tecken i sina katalognamn, som mellanslag eller %-tecken. Om man håller sig till bokstäverna a-z och A-Z samt siftorna 0-9 kommer namnen fungera i alla system. 3 Mitt Universitet - E-post och mycket mer Mitt Universitet är en webbportal för läsning av e-post, lagring av filer och mycket annat. Du loggar in till Mitt Universitet genom att öppna en webbläsare och i adressfältet skriva in /$##+&,+&-. Logga in med samma användarnamn och lösenord som för att logga in på datorn, d.v.s. något i stil med abcd Logga in, så kan vi ta en titt på några av funktionerna i Mitt Universitet! E-post För att nå e-posthanteringen klickar du på fliken E-post i den övre raden. Nyanlända brev hamnar i kategorin Inkorg. För att skriva ett nytt mejl klickar du på ikonen Skriv nytt i kolumnen till våinster. Övningsuppgift: Skicka e-post via Mitt Universitet till Björn (bsel@physto.se) eller till kompisen 1 Efter en förlaga av Elin Bergeås Kuutmann för Exp. Met

8 Datorövning 1 Introduktion 2 vid datorn bredvid. Tips: Spam (t.ex. reklammejl) hamnar i Skräppost -mappen. Töm den ibland, eftersom mejlen där tar upp plats på ditt datakonto. Glöm inte heller att tömma papperskorgen ( Slängda -mappen) ibland. Spara och hämta filer Klicka nu istället på fliken Filer i den övre raden. Här kan du se alla filer du har sparat på ditt konto. Det här innebär att du kan komma åt dina filer från vilken internetuppkopplad dator som helst i hela världen, inte bara Fysikums datorer. Jättepraktiskt! Klicka nu på katalogen expkurs som du skapade tidigare. Där ska finnas en katalog som heter datorovningar. Skapa nu en ny mapp genom att klicka på ikonen Ny mapp i övre raden. Kalla den nya mappen labbar, och skapa nya mappar under labbayr på samma sätt som du tidigare gjorde med mappen datorovningar. Kalla de nya mapparna labb1 och labb2. Om du skulle vilja flytta filer från datorns hårddisk till ditt konto klickar du på ikonen Ladda upp i övre raden. Klicka på knappen Browse för att leta reda på filerna du vill flytta. (Det här är användbart om du vill jobba med kursen hemma, eller vid någon annan dator utanför Fysikum). Öka diskutrymmet Fysikexperiment är en mycket datororienterad kurs, och du kommer att producera mängder av datafiler. Ganska snabbt kommer ditt tillgängliga diskutrymme ta slut. Du kan redan nu göra det större. Klicka på fliken Min sida i raden längst upp. I den vänstra kolumnen finns en rubrik som heter Konto och under den står det Diskutrymme (i hemkatalog). Klicka på knappen Visa/Ändra i samma rad. Öka ditt diskutrymme till exempelvis 200 MB. Tips: Kontrollera ditt tillgängliga diskutrymme emellanåt under kursens gång (syns under rubriken resterande ) och öka utrymmet om det börjar ta slut. Se dig omkring Klicka på de andra flikarna i Mitt Universitet. Det finns många saker man kan göra här: Kolla sina studieresultat, spara bokmärken (länkar till webbsidor man ofta besöker), leta efter andra studenters e-postadresser, starta en blogg, med mera. 4 Mondo - kurshemsidan Mondo är ett system för kursöversikt, med många finurliga funktioner. För att komma till Mondo, klicka på den röda länken Till Mondo längst upp till höger i Mitt Universitet. I det orangefärgade fältet ska du nu se ett antal flikar, och en av dem skulle kunna heta Fysikexperiment. Vid detta tillfälle har kursledaren dock inte skapat en Mondosida för kursen - men det är inte omöjligt att ni i något annat sammanhang kommer att använda er av Mondosidorna. Skicka e-post med bilagor Övningsuppgift: Skicka iväg en fil med e-post till dig själv! Gör så här: Klicka på Skriv nytt under fliken E-post i Mitt Universitet. Klicka på ikonen Bifoga fil i kolumnen till vänster, och välj knappen Lägg till från AFS. Leta rätt på en fil och klicka på filnamnet. Klicka nu på knappen Lägg till längst ned på sidan. Välj Klar. Nu ska filens filnamn stå på raden Bifogade filer i e-posten. Komplettera brevet med din e-postadress och en kommentar om vad filen innehåller. Om du vill bifoga en fil från datorns hårddisk klickad du istället

9 Datorövning 1 Introduktion 3 på Browse, väljer fil och klickar på Lägg till. Tips: Under kursen kommer det att gå bra att lämna in laborationsrapporter elektroniskt, genom att skicka dem som bilagor i e-post till Björn. Skriva ut i datorsalen Nu ska vi skriva ut en fil (t.ex. dessa informationssidor)! Börja med att öppna leta upp den aktuella filen (t.ex. från kursens hemsida) och öppna den. Du kan skriva ut filen genom att klicka på File och därefter välja Print i menyn. Välj skrivare vid rullisten Name. Om möjligheten finns är det alltid bäst att skriva ut dubbelsidigt, vilket går att göra med skrivaren i sal FM33, som heter FM33_PS. För att skriva ut dubbelsidigt klickar du på Properties i skrivardialogrutan, väljer fliken Finishing och klickar i rutan vid texten Print on both sides. Klicka på OK, och OK igen för att skriva ut. 5 Starta andra program på datorn ComsolScript och OpenOffice Försök att hitta och starta programmen ComsolScript och OpenOffice. ComsolScript är ett matematik- och analysprogram och Openoffice är ett ordbehandlingsprogram. (Om du har använt ordbehandlingsprograrn tidigare har du antagligen sett programmet Word. OpenOffice fungerar på nästan precis samma sätt). I denna datorörövning kommer du att lära dig mer om Openoffice och de andra datorövningarna är till för att framförallt lära sig ComsolScript (gäller endast kursen Fysikexperiment). Men även om du aldrig har programmerat eller vet hur man gör så kan försöka använda ComsolScript som en miniräknare och räkna intuitivt. Övningsuppgift: Öppna ComsolScript och skriv 2+3 efter tecknen >> i önstret som öppnas. Tryck sedan på Return (den stora knappen till höger på tangentbordet). Testa också att skriva sin(pi/2) följt av Return. Skriv pi och Return. En del konstanter är tydligen fördefinierade! Pröva att skriva x=1.4; sin(x) följt av Return. Vad händer om du istälet skriver sin(y) ( Return ) och därefter y=3.1? Fundera över skillnaden mellan de olika fallen! Övningsuppgift: Öppna OpenOffice Writer och skriv lite text. Spara dokumentet i din hemkatalog. Klicka runt bland programmen Testa att klicka på vilka ikoner du vill på skrivbordet och se vad det finns för program i datorn. 6 Logga ut Nu återstår bara en uppgift: Att logga ut överallt innan du lämnar datorn, så att ingen obehörig kommer åt dina filer. Börja med att logga ut från Mitt Universitet (och Mondo). Det gör du genom att klicka på Logga ut längst upp till höger. Stäng därefter webbläsaren genom att klicka på krysset allra längst upp till höger i fönstret. Stäng alla andra program du har öppnat på samma sätt, genom att klicka på krysset längst uppe till höger. Logga till sist ut från datorn genom att klicka på START-knappen och sedan Log off abcd1234 i menyn som dyker upp. Tänk på att aldrig stänga av datorerna i datorsalarna. Logga endast ut och Iämna datorn igång efter varje arbetspass.

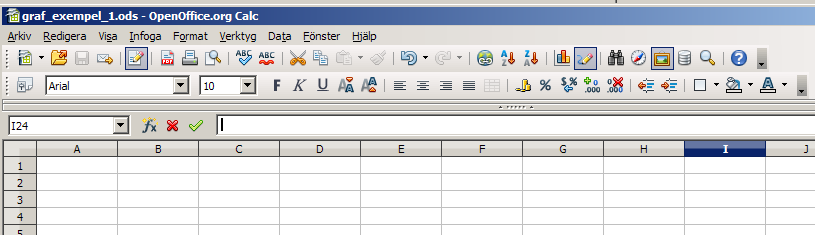

10 Datorövning 1 Calc i OpenOffice 1 1 OpenOffice Calc Till förmån för de som följer kursen Fysikexperiment för lärare skall vi här gå igenom några få exempel på hur OO Calc (motsvarar MS Excel) kan användas för att göra enkla beräkningar, göra tabeller och presentera tabelldata i figurer. De som följer kursen Fysikexperiment kommer senare att fortsätta dessa övningar genom att arbeta med ComsolScript som är ett fullfjädrat programmeringsspråk och som kan läras in på kort tid. 1 2 Grundläggande Calc Öppna programmet Leta upp programmet OpenOffice Calc i datorn och öppna det. Vi lägger märke till att arbetsarean är uppbyggd av numrerade celler vars koordinater ges av en bokstav (kolumn) och en siffra (rad). I denna lektion skall vi endast använda Calc för enklare beräkningar och för att kunna göra enkla tabeller där innehållet i tabellerna är beräknade i Calc. Kontrollera menyraden Det är praktiskt att kunna använda Nedsänkt och Upphöjt både för text och formler. De skall finns som små knappar i menyraden ovan och ser ut så här: Om de saknas eller om du saknar andra användbara knappar kan de läggas till på följande sätt:! Klicka på Verktyg och välj Anpassa.! Klicka på rullgardinen markerad med Verktygsrad och välj Textruteformatering.! Klicka på Lägg till kommandon... och välj Format i det vänstra fönstret. I det högra fönstret letar du upp aktuell symbol och klickar på Lägg till.! Stäng och klicka på OK. Spara ditt Kalkylblad med ett lämpligt namn på din AFS area! Kalkylbladet sparas då med dina personliga inställningar och kan återanvändas genom att du öppnar filen igen från vilken dator som helst. Samma kontroll kan du senare göra i OO Writer och spara filen som en template (mall) på din AFS area. 1 Kalkylbladen i Calc kan också användas för programmering, vilket sker i språket OpenOffice.org Basic som i likhet med MS Visual Basic är ett objektorienterat språk. Inlärningströskeln här är dock hög och ligger helt utanför denna kurs.

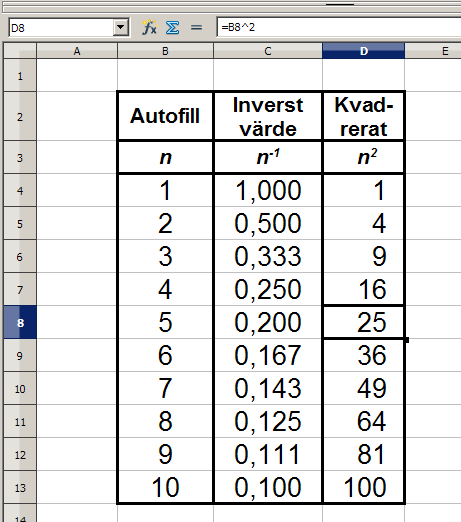

11 Datorövning 1 Calc i OpenOffice 2 Lägga in information i cellerna Text och tal kan skrivas in utan formatering i kalkylbladet. I de flesta fall håller Calc reda på om innehållet i en cell skall tolkas som text eller som ett rent numeriskt (beräkningsbart) värde. Både text och numeriska värden ken emellertid formaters på olika sätt och efter behov, t.ex. för att göra snygga tabeller med rubriker och värden med lämplig formatering. Tips! Om du vill byta rad i en cell infogar du en radbrytning genom att trycka på Alt+Return (Ctrl+Return). Om inte detta fungerar, markera cellen (cellerna) klicka på Format i menyn och välj Celler... Klicka på Justering och markera rutan för Radbryt text automatiskt (eventuellt med Avstavning aktiv). Tips! Den tredje kolumnen i exemplet nedan formaters genom att lägga in Formatbeskrivningen??? i cellerna. Markera cellerna i kolumnen. Klicka på Format och välj Celler... Klicka på Tal och lägg in formatbeskrivningen ovan i.st.f. Standard. Övning 1. Försök reproducera nedanstående tabell. Texten är 16 punkters Arial (fet) och siffrorna 20 punkters Arial (fet och kursiv). Notera hur kvadraten på värdet i cellen B8 har beräknats i cellen D8. Använd de inbyggda funktionerna i Calc I Calc finns en mängd fördefinierade standradfunktioner som kan användas för beräkningar. Dessa finner du genom att klicka på Infoga > Funktion... De absolut vanligaste funktionerna du kommer att använda i denna kurs är s!""#$%&'( och%)* (naturliga logaritmen) och dess invers +,-. I övning 2 nedan använder vi funktionerna medelvärde och summa.

12 Datorövning 1 Calc i OpenOffice 3 Övning 2. Reproducera nedanstående tabell. x i (x i - x medel ) (x i - x medel ) 2 5,41-0,0160 0,0003 4,89-0,5360 0,2873 5,53 0,1040 0,0108 5,46 0,0340 0,0012 5,51 0,0840 0,0071 5,63 0,2040 0,0416 5,55 0,1240 0,0154 5,47 0,0440 0,0019 5,39-0,0360 0,0013 5,42-0,0060 0,0000 Medelvärde Summa Summa 5,43 0,000 0,37 Vi börjar med att i Calc skriva in de 10 mätvärdena 5,41 4,89 etc i en kolumn (starta i cell B3 och tryck RETURN efter varje inmatat värde). Efter det sista RETURN är cellen B13 markerad (väntar på input). Klicka på funktionsguiden f x (se figuren till höger). I tablån som kommer upp kan man välja den funktion man önskar skriva in, vi väljer här funktionen SUMMA och fortsätter med Nästa!!!. I insättningsraden dyker nu funktionen SUMMA() upp. Klicka på OK och placera insättningstecknet mellan de två parenteserna på insättningsraden och klicka på B3 och för muspilen ner till B12, utan att lyfta fingret. Vi ser att Calc automatiskt matar in det valda området som B3:B12. Släpp vänster klick och tryck RETURN. Summan av innehåller i det valda intervallet beräknas nu i cell B13. Varteftersom man sedan lär sig funktionernas namn och syntax är det lika enkelt att skriva direkt i cellen B13 =summa( (Calc bryr sig inte om du skriver med gemener här). Kommen så långt för du mus-pilen över det valda intervallet som just beskrivits. Avsluta med högerparentesen ) och tryck RETURN. Skriv orden Summa och Medelvärde i callerna A13 och A14. För in funktionen MEDEL(B3:B12) och se att medelvärdet nu beräknas med två decimaler. Klicka i cell B2 och du bör ha följande tabell (se ovan) i ditt kalkylblad. Dags att skriv några rubriker se figuren nedan.

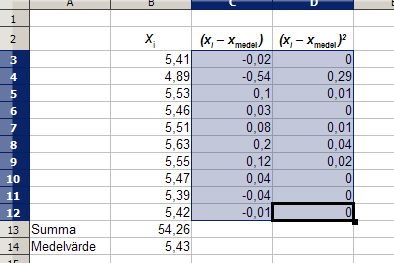

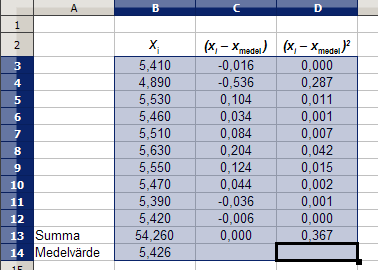

13 Datorövning 1 Calc i OpenOffice 4 I cellen C3 skriv in följande: =B3-B$14. Notera först och främst = -tecknet och sedan $ - tecknet mellan B och 14. Det talar om för Calc att medelvärdet alltid skall hämtas från just den cellen B14. Vitsen med detta skall vi strax se. Gör RETURN och skriv på samma vis in =C3^2 i cell D3. Markera nu cellerna C3 och D3 och placera muspilen på den svarta, lilla kvadraten i det nedre högra hörnet, håll ner vänster klick och dra sedan muspilen till cell D12. Resultatet blir: Man behöver alltså inte skriva in alla formler i varje enskild cell utan det gör Calc åt dig. Om du klickar i den markerade cellen ser du att det står =C12^2 på insättningsraden som det skall. Klicka nu i B13 och sätt pilen i den lilla svarta rutan och dra ut åt höger till D13. Summorna i de två kolumnerna beräknas nu. Varför står det 0 i en del celler? Calc antar från början ett fixerat format med högst 2 decimaler. Tal mindre än 0,01 visas som 0. Markera alla celler från C3 till D14. Klicka på Format! Celler... i menyn. I den öppnade tablån kan du välja hur många decimaler du vill visa i tabellen. Välj 3 decimaler och klicka på OK. Markeringen av cellerna ligger kvar så passa på att klicka på Centrerat i menyn. Jämför nu med bilden till höger. 3 Diagram i Calc I nästa övning skall vi lägga in några mätdata med felstaplar i ett diagram. Skriv in följande data på ett kalkylblad: Vi lägger inte ner något onödigt arbete på layout eller formatering i detta fall. Markera cellerna B2 till C3 och Infoga! Diagram... Nu händer det saker ett stapeldiagram dyker uppoch en Diagramguide. Klicka på XY (Scatter) och Slutför. Det bör nu se ut så här som på nästa sida.

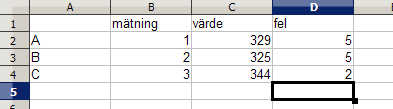

14 Datorövning 1 Calc i OpenOffice 5 Klicka i figuren och flytta den så att kolumn D syns. Dubbelklicka i figuren eller högerklicka och välj Redigera. För muspilen mot en av datapunkterna (den lilla gröna kvadraten) och högerklicka och välj Infoga Y-felstaplar.... I menyn med felindikator väljer du Cellområde under Felkategori. Klicka i rutan längst till höger på raden med Positivt (+). Välj sedan område för felstaplar genom att markera cellerna D2 till D4. Klicka i rutan Samma värde för båda och sedan OK och klicka sedan någonstan utanför diagrammet. Nu bör du ha fått följande figur: Figuren kan sedan formateras på olika vis t.ex. kan du ta bort etiketten Kolumn C nu. Kopiera över diagrammet till t.ex. IrfanView (ett gratisprogram för visning och manipulering av bilder) och spara bilden som en jpg-fil på disken. Här bredvid ser vi resultatet:
