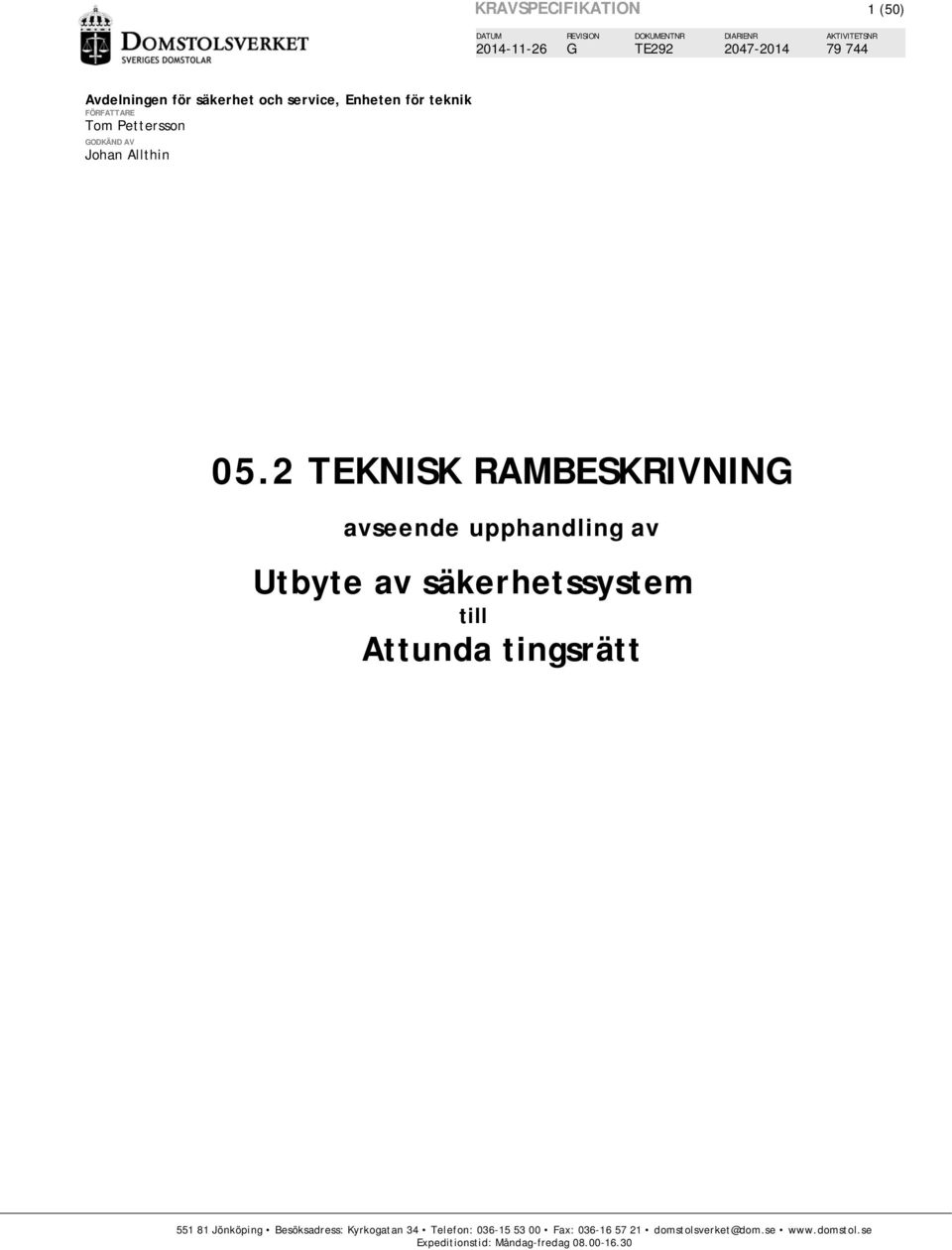

1 KRAVSPECIFIKATION 1 (50) Avdelningen för säkerhet och service, Enheten för teknik FÖRFATTARE Tom Pettersson ODKÄND AV Johan Allthin 05.2 TEKNISK RAMBESKRIVNIN avseende upphandling av Utbyte av säkerhetssystem till Attunda tingsrätt

2 KRAVSPECIFIKATION 2 (50) BILAOR EL- OCH TELESYSTEM NC/1 SYSTEM FÖR AVBROTTSFRI KRAFT SYSTEM MED OMRIKTARE TELESYSTEM EDB LOKALA DATANÄTSYSTEM C/1 TELETEKNISKA SÄKERHETSSYSTEM- INTERERAT SÄKERHETSSYSTEM CBD VÄTSKE- OCH TEMPERATURLARMSYSTEM CBE INBROTTSLARMSYSTEM OCH ÖVERFALLSLARMSYSTEM CCB/1 ENTRÉ- OCH PASSERKONTROLLSYSTEM ELEKTROMEKANISKA LÅSSYSTEM CCB/3 ENTRÉ- OCH PASSERKONTROLLSYSTEM - PASSERKONTROLLSYSTEM EBD PORTTELEFONSYSTEM ECC/1 BILDÖVERFÖRINSSYSTEM TV-ÖVERVAKNINSSYSTEM (CCTV) L PUTS, MÅLNIN, SKYDDSBELÄNINAR, SKYDDSIMPRENERINAR M.M S APPARATER, UTRUSTNIN, KABLAR M.M. I EL- OCH TELESYSTEM T APPARATER OCH UTRUSTNIN I TELE- OCH DATAKOMMUNIKATIONS- SYSTEM Y MÄRKNIN, PROVNIN, DOKUMENTATION M M YU TEKNISK DOKUMENTATION M.M. FÖR INSTALLATIONER YY ARBETEN EFTER SLUTBESIKTNIN BILAOR Bilaga, Händelseaktiverad bildvisning Bilaga, IP-adresslista Bilaga, Kameraförteckning Bilaga, Kravspecifikation för registrering och märkning Bilaga, Larmöverföringsinformation Bilaga, Leverantörsmall säkerhetssystem Bilaga, Riktlinjer för programmering av säkerhetssystem Bilaga Mallfill för programmering av Bewator Omnis

3 KRAVSPECIFIKATION 3 (50) 6 EL- OCH TELESYSTEM ALLMÄNT Denna beskrivning ansluter till AMA 09 och är upprättad som en rambeskrivning för upphandling av totalentreprenad för teletekniska säkerhetssystem. AMA 09 gäller som minimikrav kompletterad med föreskrifter i denna beskrivning samt övriga handlingar som ingår i det kompletta förfrågningsunderlaget. För entreprenaden gäller även separat redovisad AF-del. OMFATTNIN I entreprenaden ingår utförande av kompletta och funktionsprovade anläggningar enligt denna beskrivning och tillhörande ritningar. Härmed avses allt erforderligt materiel och arbete för erhållande av driftfärdiga anläggningar, således även montagedetaljer, anpassningsenheter etc. som icke speciellt specificerats i dessa handlingar. Systemen ska vara inklusive 20% reservkapacitet för framtida utbyggnad där ej annat anges i denna beskrivning. Systemen ska vara utförda för dygnetruntdrift. I de fall handlingarna lämnar utrymme för olika tekniska lösningar ingår det i entreprenaden att utföra anläggningarna så att de uppfyller föreskrivna funktioner och tekniska kvalitetskrav. I handlingarna angivna scheman, detaljer etc. avser principlösningar och ska ej betraktas som slutgiltiga arbetsritningar. Använda komponenter ska så långt som möjligt vara av tillverkare och grossister katalogförda standardtyper. Störningar inom och mellan systemdelar får ej förekomma. Elektromagnetisk kompatibilitet ska uppfyllas. Detta ska beaktas vid såväl val av komponenter, ledningar, införingar och anslutningar som vid förläggning av ledningar. Samtliga användargränssnitt och all dokumentation framtagen av SäkE ska vara på svenska. Produktmanualer kan vara på engelska om de ej finns översatta till svenska. Om föreskriven materiel utbytes mot likvärdig ska detta godkännas av B. Medför ett byte av materiel att system eller systemdel måste omprojekteras ska omprojektering utföras av entreprenören och ingå i entreprenaden. Entreprenören ansvarar också för att utbytt materiel innehåller efterfrågad funktion, data och/eller prestanda. Entreprenören ska inom skälig tid till B översända definitiva mått- och viktuppgifter samt eventuella ritningar, som är av betydelse för beställaren.

4 KRAVSPECIFIKATION 4 (50) PROJEKTERIN I entreprenaden ingår projektering. Vid projektering ska aspekter beaktas som påverkar anläggningens framtida flexibilitet vad gäller utökningar och förändringar/anpassningar av systemen. Samordnade och samgranskade handlingar ska tillställas B för granskning innan handlingar ges status bygghandlingar. ränsdragning mot annan systemdel För utrustning som levereras av annan entreprenör och som ska nyttjas i denna entreprenad ingår demontering, anslutning, återmontering och funktionsprovning. Samordning För att samordning på arbetsplatsen ska kunna ske i god tid före arbetenas påbörjande ska entreprenören i anslutning till möten tillsammans med den för samordningen ansvarige, detaljstudera kritiska passager och utrymmen med ritningar och beskrivning som grund, samt bevaka att ledningar och apparater inte kolliderar med övriga installationer eller inredning och att placering inte blir olämplig med hänsyn till åtkomlighet och dörrhängning. Inom utrymmen där flera entreprenader ska installera utrustning mm ska det läggas extra stor vikt vid samordningen. Exakt placering av manöverutrustningar samordnas med B och övriga entreprenörer före montage. Elleverans och elservice Leveransspänning är 230/400, 50 Hz. Personals kvalifikationer, åtagande m.m Entreprenör är skyldig att ställa teknisk personal, som är väl förtrogen med offererad systemlösning, till B s förfogande. Inbrottslarmsystem ska utföras av godkänd anläggarfirma, lägst larmklass 2, enligt SSF Ansvarig installatör för Integrerat säkerhetssystem ska minst ha utbildning motsvarande Bewator 2010 Omnis Fördjupningskurs och specifika funktioner Ansvarig installatör för CCTV-systemet ska vara behörig ingenjör CCTV-anläggning - konstruktion enligt SSF 1069, alternativt behörig ingenjör CCTV-anläggning enligt SSF 1062, utgåva 2. Föreskrifter, normer Följande normer ska tillämpas (senast gällande upplaga med ändringar och tillägg): SSF 130:8 Projektering och installation av inbrottslarmanläggning. SSF 1060, utgåva 1, Systemkrav CCTV-anläggning (krav på certifierad anläggarfirma enligt SSF 1061 utgår) SS , utgåva 6, Dokumentation av teletekniska anläggningar. SS-EN , Larmsystem - Inbrotts- och överfallslarm - Del 1: Systemfordringar SS-EN , Larmsystem Inbrotts- och Överfallslarm Del 3: Centralapparater SS-EN 50132, Larmsystem Utrustning och system för TV-övervakning (CCTV). EMC-direktiv

5 KRAVSPECIFIKATION 5 (50) Miljöbetingelser Halogenfria installationer. Elektriska fält max 10V/m Magnetiska fält max 0,2 µt För EMC ska anpassning till följande miljöer ske: SS-EN utg. 2, Elektromagnetisk kompatibilitet (EMC) - Del 6-3: enerella fordringar - Emission från utrustning i bostäder, kontor, butiker och liknande miljöer SS-EN utg. 2, Elektromagnetisk kompatibilitet (EMC) - Del 6-1: enerella fordringar - Immunitet hos utrustning i bostäder, kontor, butiker och liknande miljöer SäkE ska för CE-märkningspliktig utrustning i CE-dokument redovisa vilken standard som produkten är anpassad till och vad märkningen omfattar. Utrymmen Inom byggnaden finns schakt och nischer avsedda för såväl ledningsförläggning som uppsättning av kopplings- och apparatstativ. Följande utrymmen är iordningställda med befintlig centralutrustning där ny centralutrustning skall monteras. Centralteknik 129 Följande utrymmen ska ha PC-operatörsstationer. Vaktmästare/Reception/kassa 250 Övervakning 215 Visitation 210 I samråd med B uppställs och anordnas utrustningen så att framtida utbyggnad inom respektive utrymme i möjligaste mån tillgodoses. Utrymmesdisponering utanför fördelning/elrum görs i samråd med B och dennes kontrollant. Utrustning som monteras inom telerum, schakt och nischer ska monteras på stativ, om ej annat anges. Det ingår i entreprenaden att upprätta ritningar för placering och disposition av stativ och centralutrustningar. Den samordnade dispositionen samt utrustningars placering ska godkännas av B och dennes kontrollant innan montaget får påbörjas. Centralutrustningar Centralutrustningar för teletekniska anläggningar ska monteras på 19"-stativ. Centralutrustningar för CCTV, samt server för inbrottslarm och passersystem, ska monteras i rullbara 19 -rack. Centralutrustningar ska vara skyddade mot indirekt påverkan av atmosfäriska urladdningar och kopplingsöverspänningar. Programmering Programmering av entreprenadens respektive systemdelar ska ingå till fullt färdiga och driftklara system. Detta innefattar även anläggningsspecifika användardata och kundtexter.

6 KRAVSPECIFIKATION 6 (50) Dessa arbeten ska utföras i nära samarbete med B. Entreprenören ska svara för att förslag till texter, larmbilder och användardata i god tid arbetas fram, vilka sedan ska ligga som grund för det fortsatta arbetet tillsammans med B. Programmering av funktioner ska ske i samråd med B. Bilaga Riktlinjer programmering säkerhetssystem och bilaga Larmöverföringsinformation ska användas som grund. Uppgifterna ska dokumenteras skriftligt och godkännas av B före arbetet med inläggning i databas. Inläggning av kunddata och texter i databas ska vara klara vid driftsättning av systemen. Ansvaret för den färdiga programmeringen åvilar entreprenören. Dock ska B svara för riktigheten i alla persondata som används. Vidare ska B svara för att alla uppgifter/persondata som faller under personuppgiftslagen (PUL) hanteras på ett tillförlitligt sätt, samt att B ombesörjer eventuellt tillstånd för att upprätta sådant register. Mjukvara Alla i respektive system använda protokoll och funktionsspecifikationer (detaljerad dokumentation för kommunikation och gränssnitt mot utrustning) ska vara öppna och tillhandahållas omgående utav respektive tillverkare/leverantör kostnadsfritt vid begäran från B under hela systemets garantitid. Uppdatering och rättning av installerad mjukvara och firmware ska kostnadsfritt tillhandahållas och installeras under hela garantitiden. Uppdatering och rättning ska utföras i samband med föreskrivna servicebesök. Uppgradering av mjukvarukonfiguration i respektive system får endast ske med B s skriftliga medgivande. Kanalisationssystem Kanalisationssystemet är i huvudsak gemensamt för belysning, värme och motordrift samt teletekniska anläggningar. Kanalisationen utgörs av vertikala elschakt, ledningsstegar, ledningsrännor, rör och ledningskanaler av olika typer. Kanalisation inom denna entreprenad Inom fördelning/elrum o dyl ingår att installera 19 stativ med tillhörande montageränna i omfattning enligt denna handling alternativt nyttjas befintliga stativ och kanalisation Där kanalisationssystem saknas eller ej är tillräcklig för de arbeten som ingår i denna entreprenad ingår det att komplettera med ny kanalisation. Kostnader för detta ska ingå i anbudet. För anslutning av apparater och dylikt mot kanalisationssystem ingår det att förlägga kanalisation i form av minikanaler. I entreprenaden ingår att demontera och återmontera undertak, ramar, täcklock, doslock och dylikt för att kunna genomföra eget arbete. Ledningssystem Entreprenören ska med utgångspunkt från i handlingarna angivna krav beräkna erforderliga ledningstyper, ledarantal och ledningsareor samt all materiel som erfordras för förläggning, uppkoppling mm. Ledning som förläggs infälld ska vara lätt i- och utdragbar. Spridningsledning/slingledning som förläggs i kabelrännor, stege och fönsterbänksystem ska förläggas i teleränna/fack/del för säkerhetskablage. Ledningar ska förläggas inom larmskyddat område och så långt som möjligt väl dolt. Där risk finns för störningar genom kapacitiv och induktiv påverkan får ledningar inte förläggas parallellt med mindre inbördes avstånd än 50 mm.

7 KRAVSPECIFIKATION 7 (50) Maximalt 10 % spänningsfall totalt tillåts på stam- och spridningsnät. Skarvning Rak- och grenskarvning av ledning utförs enligt fabrikantens anvisningar. Anslutning All koppling ska utföras på plint, s.k. "toppskarvar" får ej förekomma. Korskoppling Förbindelser som upprättas mellan plintar inom eller mellan fält i samma fördelning ska utföras med korskoppling. Platsutrustningar All platsutrustning (apparater, uttag och dylikt) ska vara försedda med kopplingsklämmor för inoch utgående ledare. Apparater ska väljas så att ett enhetligt utseende avseende färg och form erhålls, färg på apparater ska vara vit om denna saluförs som standard, annars silver eller svart. Samordning ska ske med sidoentreprenörer.

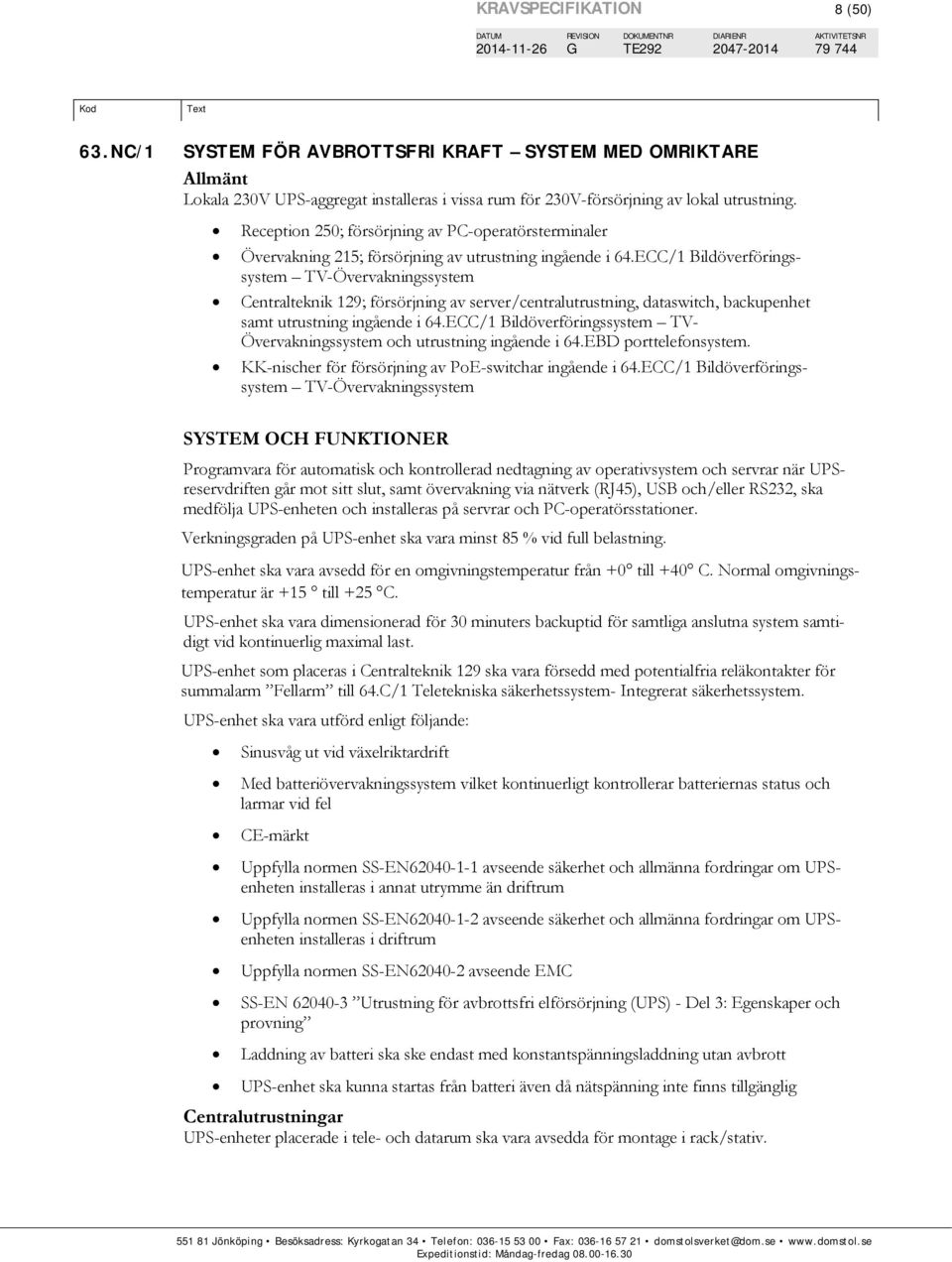

8 KRAVSPECIFIKATION 8 (50) 63.NC/1 SYSTEM FÖR AVBROTTSFRI KRAFT SYSTEM MED OMRIKTARE Allmänt Lokala 230V UPS-aggregat installeras i vissa rum för 230V-försörjning av lokal utrustning. Reception 250; försörjning av PC-operatörsterminaler Övervakning 215; försörjning av utrustning ingående i 64.ECC/1 Bildöverföringssystem TV-Övervakningssystem Centralteknik 129; försörjning av server/centralutrustning, dataswitch, backupenhet samt utrustning ingående i 64.ECC/1 Bildöverföringssystem TV- Övervakningssystem och utrustning ingående i 64.EBD porttelefonsystem. KK-nischer för försörjning av PoE-switchar ingående i 64.ECC/1 Bildöverföringssystem TV-Övervakningssystem SYSTEM OCH FUNKTIONER Programvara för automatisk och kontrollerad nedtagning av operativsystem och servrar när UPSreservdriften går mot sitt slut, samt övervakning via nätverk (RJ45), USB och/eller RS232, ska medfölja UPS-enheten och installeras på servrar och PC-operatörsstationer. Verkningsgraden på UPS-enhet ska vara minst 85 % vid full belastning. UPS-enhet ska vara avsedd för en omgivningstemperatur från +0 till +40 C. Normal omgivningstemperatur är +15 till +25 C. UPS-enhet ska vara dimensionerad för 30 minuters backuptid för samtliga anslutna system samtidigt vid kontinuerlig maximal last. UPS-enhet som placeras i Centralteknik 129 ska vara försedd med potentialfria reläkontakter för summalarm Fellarm till 64.C/1 Teletekniska säkerhetssystem- Integrerat säkerhetssystem. UPS-enhet ska vara utförd enligt följande: Sinusvåg ut vid växelriktardrift Med batteriövervakningssystem vilket kontinuerligt kontrollerar batteriernas status och larmar vid fel CE-märkt Uppfylla normen SS-EN avseende säkerhet och allmänna fordringar om UPSenheten installeras i annat utrymme än driftrum Uppfylla normen SS-EN avseende säkerhet och allmänna fordringar om UPSenheten installeras i driftrum Uppfylla normen SS-EN avseende EMC SS-EN Utrustning för avbrottsfri elförsörjning (UPS) - Del 3: Egenskaper och provning Laddning av batteri ska ske endast med konstantspänningsladdning utan avbrott UPS-enhet ska kunna startas från batteri även då nätspänning inte finns tillgänglig Centralutrustningar UPS-enheter placerade i tele- och datarum ska vara avsedda för montage i rack/stativ.

9 KRAVSPECIFIKATION 9 (50) SJ SJB.112 APPARATER OCH UTRUSTNINAR FÖR LARIN, TRANSFORMERIN, FASKOMPENSE- RIN, MM Ventilreglerade batterier Batterier ska vara av av typen VRLA (Valve Regulated Lead-Acid) och i klass 2, High Performance (10-12 år) i enlighet med Eurobat uide. Externa batterier ska ställas upp i batteriställning avsedd för levererade batterier. Erforderligt antal batterihyllor ingår i entreprenaden. För skydd mot oavsiktlig kortslutning ska externa batterier vara försedda med lock och/eller huvar. Samtliga batterier ska i samband med att den 5-åriga entreprenadgarantin löper ut, alternativt i samband med att ev. förlängd entreprenadgaranti löper ut, bytas ut till nya batterier av typ VRLA och i klass 1, Long Life (+12 år) i enlighet med Eurobat uide. YTC Kontroll av system för avbrottsfri kraft

10 KRAVSPECIFIKATION 10 (50) 64 TELESYSTEM I Attunda tingsrätts lokaler finns idag befintliga säkerhetssystem installerade. Dessa system skall bytas ut samt kompletteras i enlighet med denna beskrivning. Bytet till nytt system måste genomföras kontrollerat och etappvis så att byggnaden aldrig kommer att vara olarmad eller olåst. Det också en försvårande omständighet att överfallslarmet alltid måste vara i drift vid förhandlingar, dvs inget serviceläge är då tillåtet. Förhandlingar hålls normalt mellan vardagar. Det är tillåtet för vald entreprenör att nyttja det befintliga systemets sektionskablar och detektorer om han även tar garantiansvar för funktion. I entreprenaden ingår demontering av befintlig utrustning samt bortforsling av denna. 64.EDB LOKALA DATANÄTSYSTEM Allmänt För kommunikation mellan servrar, PC-operatörsstationer, backup-enheter, kameror etc. finns ett lokalt datanätsystem installerat. Avseende det fysiska kablaget, uttag och paneler kan fastighetens generella kabelnät nyttjas. Detta nät består av stamnät fiber, typ multimode 12-fiber 50/125, samt skärmat spridningsnät typ STPkat. 6, Class E. I denna entreprenad ingår dock all erforderlig kommunikationsutrustning, samt anslutnings- och patchkablage och eventuell tillkommande länkar som behövs för entreprenaden. Omfattning Systemet ska bestå i huvudsak av: Erforderliga switchar Korskopplings- och anslutningskablage SYSTEM OCH FUNKTIONER Nätverket med tillhörande kommunikationsutrustning såsom switchar, etc. ska vara fysiskt skiljt från alla andra typer av datanätverk i domstolen. Alla IP-adressering ska vara fast. Dynamiska adresser får ej nyttjas. IP-nummerspann som ska nyttjas finns angivna i bilaga IP-adresslista. Nyttjade IP-adresser anges i bilaga Leverantörsmall säkerhetssystem. Nätet ska projekteras och byggas upp på sådant sätt att kapacitet och funktion uppfyller funktionskrav för anslutna system. Nedan visas en principiell skiss på systemets uppbyggnad.

11 KRAVSPECIFIKATION 11 (50) SFD SFD.1 SCF DATAKOMMUNIKATIONSENHETER Enheter för kommunikation mellan datorer Switchar ska vara utförda för 19 -montage och med erforderligt antal kommunikationsportar. Switchar ska vara av typ Layer-2 och vara möjliga att administrera och övervaka via konsolport, http, SNMP och SSH/Telnet. För strömförsörjning av CCTV-kameror ska switch vara försedd med Power over Ethernet (PoE). I switchar som monteras i våningsfördelningar ska ej nyttjade portar stängas av för att undvika obehörig inkoppling i lediga portar. TELE- OCH DATAKABLAR Korskopplings- och anslutningskablar Korskopplingskablar och anslutningskablar ska vara anpassade i längd och vara av typ STP kat. 6, Class E, samt ha blå färg med undantag för anslutningskablar till CCTV-kameror som ska vara vit. SCJ FIBEROPTISKA KABLAR Korskopplingskablar, optofiber Korskopplingskabel ska vara av typ multimode 50/125 och försedd med LC-SC kontaktdon. Ändar på korskopplingskablage ska vara färgmarkerade med blå färg.

12 KRAVSPECIFIKATION 12 (50) 64.C/1 TELETEKNISKA SÄKERHETSSYSTEM- INTERERAT SÄKERHETSSYSTEM Allmänt Domstolsverket ska långsiktigt verka för en enhetlig och effektiv användning av verksamhetsstöden på alla domstolar (DV:s strategiska inriktning , mål 5). Domstolsverket har därför valt att standardisera plattsformen för säkerhetssystem och föreskriver därför produkter av fabrikat och typ Bewator Omnis. Skälen till detta är följande: Att upphandla energieffektiva- och kostnadseffektiva lösningar, samt så långt som möjligt entreprenörsoberoende system Att öka förvaltningsbarheten, sett över hela livscykeln, genom en mer centraliserad form för uppdateringar och tecknande av service- & supportavtal Att eftersträva standardiserade lösningar samt ett centraliserat säkerhetssystem vilket leder till: o Högre effektivitet och högre tillgänglighet (säkrad backuphantering, kontrollerad versionshantering) o En högre samlad kompetens vilket möjliggör erfarenhetsutbyte och samarbete mellan domstolar o Förenkla handhavandet för domstolarna o Möjlighet till ökad kompetens hos Domstolsverkets tekniksupport för en effektivare support Systemet ska administreras och hanteras från PC-operatörsstationer gemensamma med 64.ECC/1 Bildöverföringssystem TV-Övervakningssystem (CCTV). Systemet ska innehålla funktioner för: 64.CBD Vätske- och temperaturlarmsystem 64.CBE Inbrottslarmsystem och Överfallslarmsystem 64.CCB/1 Entré- och passerkontrollsystem Elektromekaniska Låssystem 64.CCB/3 Entré- och passerkontrollsystem Passerkontrollsystem Dessutom ska systemet fungera som larmmottagning från följande system via larmingångar: Vaktlarm från domstolsteleteknik Överfallslarm från telefonisystem Fellarm från domstolsteleteknik Fellarm från kameraövervakningssystem Fellarm från UPS-anläggning Systemet ska även ge information till följande system via reläväxlingar: Överfallslarm till domstolsteleteknik Överfallslarm till telefonisystem Vaktlarm till telefonisystem Summalarm inbrott skalskydd (endast för larmområde Inbrottslarm skalskydd ) till telefonisystem Summalarm inre zonavgränsning (endast för larmområde Innerdörrar ) till telefonisystem Summalarm driftlarm (temperatur/fukt) till telefonisystem

13 KRAVSPECIFIKATION 13 (50) Summalarm fellarm (fellarm från UPS-anläggning, strömförsörjning, centralutrustningar, domstolstele m.m.) till telefonisystem Omfattning Systemet ska i huvudsak bestå av: Server med tillhörande utrustning såsom, bildskärm, tangentbord, mus etc. PC-operatörsstationer med tillhörande utrustning såsom PC-hållare för montage under skrivbord, bildskärm, tangentbord, mus etc. Centralutrustningar Undercentralutrustningar Larmsändare Strömförsörjningsutrustning Ledningsnät Mjukvara och hårdvara för att klara beskrivna funktioner SYSTEM OCH FUNKTIONER Allmänt För en enhetlig och korrekt tidgivning ska systemet tidsynkroniseras mot tillhandahållen NTPserver via en specifik IP-adress. Se bilaga IP-adresser. Systemet ska vara uppbyggt på sådant sätt att det fungerar autonomt utan medverkan av server/pc-operatörsstation och kunna hanteras via manöverpanel med avseende på larmhantering. Vid fel i systemet ska detta presenteras i manöverpanel och PC-operatörsstation. All programmering och hantering av systemet ska normalt ske från PC-operatörsstation. Alla utrustningar och kopplingspunkter (Alt. kapsling till kopplingspunkt) som ska vara larmskyddade ska inkopplas till inbrottslarmsystem som sabotagelarm. Föreskriven reservkapacitet ska fördelas jämnt över anläggningen. Systemuppbyggnad Systemet byggs upp med centralenhet (E1) och undercentraler (E2, E2V) anslutna i slingor. Dimensionering av antal undercentraler ska anpassas så att slingor inte är fullt utnyttjade. Det ska finnas möjlighet att bygga ut dessa för framtida anslutningar. Det ska finnas möjlighet att ansluta minst 10 st. undercentraler på respektive slinga utan att utökning av centralapparat eller strömförsörjning ska behöva ske. Om flera E1:or krävs inom samma system, ska dessa förbindas i s.k. backbone-nät. Funktioner Från PC-operatörsstationer ska samtliga funktioner hanteras, PC-operatörsstation ska monteras ergonomiskt riktigt och PC placeras i hållare monterad under skrivbord. Leverans av hållare ingår i denna entreprenad. Vid manövrering ska behörighetskontroll ske. Manuella manövreringar ska registreras personligt via behörighetskod och visas eller utskrivas i händelserapport.

14 KRAVSPECIFIKATION 14 (50) Vid eventuellt kommunikationsavbrott mellan server och E1:a ska E1:a lagra händelserna. Vid återupprättad kommunikation ska händelserna automatiskt överföras till server och presenteras med korrekt tidstämpel. Principer för programmering av funktioner, larmhantering etc framgår av bilaga Mallfil för programmering av Bewator Omnis Larmbilder - rafisk presentation Som underlag för uppbyggnad av larmbilder kommer B att tillhandahålla planritningar i dwgformat, alternativt i dxf-format. Larmbilder ska vara uppbyggda med färger i gråskalor och utrustningar, täckningsområde, sektioner, symboler etc. visas i klarare, kulörta färger. rafik ska vara uppbyggd så att en överskådlighet erhålls och att relevant information presenteras. rafikbilder över fastigheten ska kunna väljas från olika flikar/knappar i menyn alternativt med hjälp av en överskådlig orienteringsbild. Samtliga arbeten med larmbilder, larmtexter m.m. ska ingå i entreprenaden. I större byggnader bör bilderna delas upp i flera delar. Funktioner larm och styrningar till och från övriga system Funktion Vaktlarm från domstolsteleteknik I sidoentreprenad domstolsteleteknik finns en funktion för aktivering av Vaktlarm. Från sidoentreprenad domstolsteleteknik erhålles potentialfri brytande kontakt för varje förhandlingssal (17st). ränsdragning är att i denna entreprenad ingår att förlägga ledningsnät avslutat på spridningsplint i utrymme för Centralteknik 129 för att hämta upp Vaktlarm -signal. Larmet ska presenteras på samma sätt som övriga larm i Integrerat säkerhetssystem. När larmet återgår, sluten åter erhålls, ska larmet återställas automatiskt i Integrerat säkerhetssystem. Funktion Överfallslarm från telefonisystem I sidoentreprenad telefonisystem finns en funktion för aktivering av Överfallslarm på bärbara telefoner. Detta system ska hantera dessa som Överfallslarm. Från sidoentreprenad telefonisystem erhålles 3 st. potentialfria slutande kontakter. ränsdragning är att i denna entreprenad ingår att förlägga ledningsnät avslutat på spridningsplint i utrymme för Data-Server-Telefoni 134 samt montera 12Vls mellanreläer för att hämta Överfallslarm -signal från telefonisystem. Larmet ska presenteras på samma sätt som övriga larm i Integrerat säkerhetssystem. Detta larm ska även vidarebefordras som ÖVERFALL via larmsändare till extern larmmottagare. Funktion Fellarm från domstolsteleteknik I sidoentreprenad domstolsteleteknik finns en funktion för aktivering av Fellarm från manöversystem. Detta system ska hantera detta larm som en sektion med karaktären Fellarm. Från sidoentreprenad domstolsteleteknik erhålles 1 st. potentialfri brytande kontakt för varje förhandlingssal samt centralteknik (Totalt 18st) i Centralteknik 129. ränsdragning är att i denna entreprenad ingår att förlägga ledningsnät avslutat på spridningsplint i utrymme för Centralteknik 129 för att hämta upp Fellarm.

15 KRAVSPECIFIKATION 15 (50) Larmet ska presenteras på samma sätt som övriga larm i Integrerat säkerhetssystem. Detta larm ska även vidarebefordras som FEL via larmsändare till extern larmmottagare. Funktion Fellarm från kameraövervakningssystem Vid fel i 64.ECC/1 Bildöverföringssystem TV-övervakningssystem (CCTV), genereras 1 st. summalarm. Detta system ska hantera detta larm som en sektion med karaktären Fellarm. Larmet ska presenteras på samma sätt som övriga larm i Integrerat säkerhetssystem. Detta larm ska även vidarebefordras som FEL via larmsändare till extern larmmottagare. Funktion Fellarm från UPS-anläggning Vid fel i 63.NC/1 System för avbrottsfri kraft System med omriktare, genereras 1 st. summalarm. Detta system ska hantera detta larm som en sektion med karaktären Fellarm. Larmet ska presenteras på samma sätt som övriga larm i Integrerat säkerhetssystem. Detta larm ska även vidarebefordras som FEL via larmsändare till extern larmmottagare. Funktion Överfallslarm till domstolsteleteknik Vid inkommet Överfallslarm enligt nedan ska detta vidarebefordras till sidoentreprenad domstolsteleteknik. En potentialfri brytande kontakt för varje redovisat Överfallslarm på relationshandlingarna ska överlämnas i Centralteknik 129. ränsdragning är att i denna entreprenad ingår att förlägga ledningsnät avslutat på spridningsplint i utrymme för Centralteknik 129. När larmet återställts, ska utgång återgå. Funktion Överfallslarm till telefonisystem Vid inkommet Överfallslarm enligt Funktion Överfallslarm till domstolsteleteknik ska detta vidarebefordras till sidoentreprenad telefoni. En potentialfri brytande kontakt för varje redovisat Överfallslarm ska överlämnas i Data-Server- Telefoni 134. ränsdragning är att i denna entreprenad ingår att förlägga ledningsnät avslutat på spridningsplint i utrymme för Data-Server-Telefoni 134. När larmet återställts, ska utgång återgå. Funktion Vaktlarm till telefonisystem Vid inkommet Vaktlarm ska detta vidarebefordras till sidoentreprenad telefoni. En potentialfri brytande kontakt för varje förhandlingssal (17st) ska överlämnas i Data-Server- Telefoni 134. ränsdragning är att i denna entreprenad ingår att förlägga ledningsnät avslutat på spridningsplint i utrymme för Data-Server-Telefoni 134. När larmet återställts, ska utgång återgå. Funktion Summalarm inbrott skalskydd (endast för larmområde Inbrottslarm skalskydd ) till telefonisystem För inbrottslarm i skalsydd (endast för larmområde Inbrottslarm skalskydd ) ska ett summalarm tillhandahållas som en potentialfri brytande kontakt för överlämning till sidoentreprenad telefoni.

16 KRAVSPECIFIKATION 16 (50) ränsdragning är att i denna entreprenad ingår att förlägga ledningsnät avslutat på spridningsplint i Data-Server-Telefoni 134. När larmet återställts, ska utgång återgå. Funktion Summalarm inre zonavgränsning (endast för larmområde Innerdörrar ) till telefonisystem För dörrlarm i och innanför inre zonavgränsningen (endast för larmområde Innerdörrar ) ska ett summalarm tillhandahållas som en potentialfri brytande kontakt för överlämning till sidoentreprenad telefoni. ränsdragning är att i denna entreprenad ingår att förlägga ledningsnät avslutat på spridningsplint i Data-Server-Telefoni 134. När larmet återställts, ska utgång återgå. Funktion Summalarm driftlarm (temperatur/fukt) till telefonisystem Vid aktiverat larm från 64.CBD Vätske- och temperaturlarmsystem ska detta presenteras på samma sätt som övriga larm i Integrerat säkerhetssystem. Dessutom ska 1 st., potentialfri brytande kontakt överlämnas i Data-Server-Telefoni 134 för överlämning till sidoentreprenad telefoni. ränsdragning är att i denna entreprenad ingår att förlägga ledningsnät avslutat på spridningsplint i Data-Server-Telefoni 134. När larmet återställts, ska utgång återgå. Funktion Summalarm fellarm (Fellarm från UPS-anläggning, strömförsörjning, centralutrustningar, domstolstele m.m.) till telefonisystem Vid aktiverat Fellarm i Integrerat säkerhetssystem, exempelvis fellarm från UPS-anläggning, strömförsörjning, centralutrustningar, CCTV, domstolstele m.m, ska 1 st. summalarm, potentialfri brytande kontakt, överlämnas i Data-Server-Telefoni 134 till sidoentreprenad telefoni. ränsdragning är att i denna entreprenad ingår att förlägga ledningsnät avslutat på spridningsplint i Data-Server-Telefoni 134. När larmet återställts, ska utgång återgå. Larmsändare Övervakad larmöverföring Vissa larm ska automatiskt överföras till extern larmcentral via kontinuerligt övervakad larmsändare. Larmutgångar i E2VL/E6 ansluts till larmsändare (Multicom TOR III) som levereras, installeras och avprovas av B:s leverantör av larmöverföring. I denna entreprenad ingår att strömförsörja larmsändare samt ansluta larmutgångar till larmsändare. Funktionen ska avprovas i god tid före slutbesiktning. Se bilaga Lamöverföringsinformation för larmbesked etc. Kompletterande larminformation Vissa larm ska automatiskt överföras som klartextinformation i SIAII-format från E1 till extern larmcentral via emulerad telefonlinje i av B tillhandahållen larmsändare (Multicom TOR III.) Funktionen ska avprovas i god tid före slutbesiktning. Se bilaga Lamöverföringsinformation för SIA-koder m.m.

17 KRAVSPECIFIKATION 17 (50) Centralutrustning Centralutrustning ska bestå av server/centralutrustning med erforderlig mjukvara anpassad för systemet. Server/centralutrustning ska vara utförd för montage i 19 -stativ/rack och placeras i Centralteknik 129. Strömförsörjning Strömförsörjningen för systemet ska även försörja: 64.CBD Vätske- och temperaturlarmsystem 64.CBE Inbrottslarmsystem och Överfallslarmsystem 64.CCB/1 Entré- och passerkontrollsystem Elektromekaniska Låssystem 64.CCB/3 Entré- och passerkontrollsystem - Passerkontrollsystem Systemet ska dimensioneras för att driva samtliga anslutna objekt samtidigt i minst 12 timmar under strömavbrott. Ledningsnät Ledningar ska förläggas inom larmskyddat område och så långt som möjligt väl dolt. Ledningsnät ska vara övervakat och alla kopplingspunkter ska vara larmskyddade. SF SFB.1 DATORER, KRINUTRUSTNIN, PRORAMVAROR M M I INSTALLTIONS- SYSTEM Datorer Server Server rackmonteras i Centralteknik 129. Server ska minst bestå av: Hårdvara Tangentbord Skärm Mus Prestanda minst enligt Bewators krav. Ytterligare prestanda kan behövas beroende på konfiguration och utnyttjande av vissa funktioner. Tangentbord, mus och skärm ska delas med CCTV-server via KVM-switch. Leverans av KVMswitch ingår i denna entreprenad. För kontrollerad nedtagning av servrar installeras UPS-programvara, så att säker nedtagning sker då UPS-reservdrifttiden går mot sitt slut. PC-operatörsstationer PC-operatörsstationer är gemensamma för 64.C/1 Teletekniska säkerhetssystem- Integrerat säkerhetssystem och 64.ECC/1 Bildöverföringssystem-TV-övervakning (CCTV). PC-operatörsstationer ska minst bestå av: Hårdvara Tangentbord

18 KRAVSPECIFIKATION 18 (50) Skärm/ar Mus Prestanda på PC-operatörsstationer dimensioneras av entreprenör för att uppfylla föreskrivna funktioner i respektive system. Omfattning på PC-operatörsstationer är enligt följande: 1st PC-operatörsstation med bildskärm placerad i övervakning 215. Dator ska leverera bild med upplösning 1920 x 1080 till samtliga anslutna skärmar 1st bildskärm placerad i visitation 210. Dator ska leverera bild med upplösning 1920 x 1080 till samtliga anslutna skärmar 1st PC-operatörsstation inklusive 3st bildskärmar installeras i Reception 250. Bildskärm ett ska i huvudsak nyttjas för grafisk presentation av larm och händelser. Bildskärm två och tre ska nyttjas för CCTV-systemet. Vid denna PC-operatörsstation ska datorns prestanda vara dimensionerad för att ensam, d.v.s. en och samma dator, hantera samtidig visning av samtliga kameror vid bilduppdatering om minst 15 bilder/s och upplösning 1920 x 1080 Till denna PC-operatörsstation ska även 1st bordsläsare för programmering/ administration av kort installeras Dator ska leverera bild med upplösning 1920 x 1080 till samtliga anslutna skärmar 1st PC-operatörsstation inklusive 2st bildskärmar installeras i Reception 250 vid receptionsdisk. Bildskärm ett ska i huvudsak nyttjas för grafisk presentation av larm och händelser, samt för passerkortsadministration. Utöver detta ska det vid receptionsdisk monteras en bildskärm två bestående av 40 - skärm på pendlat takstativ. Denna nyttjas för visning av bilder från CCTV-system. Vid denna PC-operatörsstation ska datorns prestanda vara dimensionerad för att ensam, d.v.s. en och samma dator, hantera samtidig visning av minst 12 st. kameror vid bilduppdatering om minst 15 bilder/s och upplösning 1920 x Till denna PC-operatörsstation ska även 1st bordsläsare för programmering/administrering av kort finns. Dator ska leverera bild med upplösning 1920 x 1080 till samtliga anslutna skärmar. PC-operatörsstationer ska bestyckas för att klara de i beskrivningen angivna funktionerna och vara försedd med DVD-brännare. För kontrollerad nedtagning av PC-operatörsstationer installeras UPS-programvara, så att säker nedtagning sker då UPS-reservdrifttiden går mot sitt slut. SFB.21 SFB.213 Elektroniska minnen Solid State diskenheter Backupenhet utföres som fristående enhet typ NAS eller likvärdigt och ansluts till Integrerat Säkerhetssystem och CCTV-system via nätverksanslutning. Backup ska kunna ske automatiskt via schemaläggning, veckovis för återställning av databas samt aktiviteter. Samtliga programvaror, hårdvaror m.m. ska ingå. Dimensionerande uppgifter för backup är enligt följande:

19 KRAVSPECIFIKATION 19 (50) Backup ska vara med en kapacitet att lagra minst 3 månaders aktivitet (aktivitet avser ej bilder/film från anslutna kameror vilket lagras separat) samt tillhörande person- och systemdatabas. Backupenhet placeras i stativ i Centralteknik 129. SFC SFC.11 SFC.12 SFC.3 SFE.1 SFE.2 SJ SEC.4 DATATERMINALSUTRUSTNINAR Bildskärm, tangentbord och mus ska vara skilda enheter. Tangentbord Tangentbord ska ha svenska tecken och svensk teckenplacering enligt SIS samt vara ergonomiskt. Pekdon Pekdon typ mus med minst 3 st. programmerbara knappar och scrollknapp ska ingå. Bildskärmar Bildskärmar ska vara av platt modell typ LED. Bordsplacerade bildskärmar ska vara i 16:9-format, storlek 24, med en upplösning på 1920 x Dessa ska vara färgbildskärmar av lågstrålande typ enligt senaste TCO-rekommendation. Bildskärm vid receptionsdisk ska vara i 16:9-format, storlek 40, med en upplösning på 1920 x Denna bildskärm ska monteras på pendlat takstativ med kablar dolt i stativet (täcklist ingår). Vid genomföring genom undertaksplatta ska en färganpassad krage installeras runt stativet. Systemprogramvaror Operativsystem för PC-operatörsstation ska levereras och supporteras av Microsoft och vara i svenskt utförande. Version väljs så att systemkrav för tillämpningsprogramvaror uppfylls för att erhålla bästa prestanda. Operativsystem för server ska levereras och supporteras av Microsoft och vara i svenskt utförande. Version väljs så att systemkrav för tillämpningsprogramvaror uppfylls för att erhålla bästa prestanda. Programvaror ska levereras med tillhörande licensnycklar, kodnycklar och dokumentation. Tillämpningsprogramvaror För drift, manövrering och övervakning ska tillämpningsprogramvaror av senaste version installeras. Tillämpningsprogramvara för 64.C/1 Teletekniska Säkerhetssystem- Integrerat Säkerhetssystem ska vara Bewator Omnis server + 4 användare Programvaror ska levereras med tillhörande licensnycklar, kodnycklar och dokumentation. Även övriga installerade tillämpningsprogramvaror ska överlämnas, även s.k. freeware. APPARATER OCH UTRUSTNINAR FÖR LARIN, TRANSFORMERIN, FASKOMPENSE RIN, OMRIKTNIN M.M. Strömförsörjningsutrustning placeras i första hand i stativ i telerum och dimensioneras för att klara att driva samtliga anslutna objekt samtidigt i minst 12 timmar under strömavbrott vid normaldrift. Finsäkringar Likvärdig FOAB elektronik AB typ SC20 med larm för utlöst finsäkring och nollspänning.

20 KRAVSPECIFIKATION 20 (50) Säkringsenheten ska monteras beröringsskyddad. Säkringsgrupper uppdelas minst systemvis/planvis. SJB.112 SJF.11 Ventilreglerade batterier Batterier ska vara av av typen VRLA (Valve Regulated Lead-Acid) med designad livslängd år (High Performance) i enlighet med Eurobat uide. Batterier ska ställas upp i batteriställning avsedd för levererade batterier. Erforderligt antal batterihyllor ingår i entreprenaden. För skydd mot oavsiktlig kortslutning ska batterier vara försedda med lock och/eller huvar. Samtliga batterier ska i samband med att den 5-åriga entreprenadgarantin löper ut, alternativt i samband med att ev. förlängd entreprenadgaranti löper ut, bytas ut till nya batterier av typ VRLA med designad livslängd +12 år (Long Life) i enlighet med Eurobat uide. Konstantspänningsreglerande laddningslikriktare Likriktare anpassas till batteri. Likriktare ska vara dimensionerad så att urladdat batteri efter ett strömavbrott når minst 90% av max. kapacitet inom 20 timmar. Likriktare ska vara baserad på primärswitchteknik. Likriktare ska vara försedd med: 2-poligt överströmsskydd Instrument för mätning av ström och spänning Signalkontakt för laddningsavbrott Sabotageskydd i form av öppningsskydd Likriktare ska vara försedd med larmfunktioner för: Likriktarfel Överspänning Underspänning Jordfel Laddningsfel/Batterikretsfel Nätfel SKB.422 T TBB.9 TBB.91 Beröringsskyddade centraler Huvudsäkring (diazed) samt avsäkring för batteri. APPARATER OCH UTRUSTNIN I TELE- OCH DATAKOMMUNIKATIONSSYSTEM Apparater i integrerade säkerhetssystem Centralapparater Centralapparater ska bestå av Bewator 2010 kommunikationsenhet E1. Centralapparater monteras i stativ i telerum. Anslutning mot TCP-IP-nät ska bestå av Bewator 2010 EDW-100

21 KRAVSPECIFIKATION 21 (50) TBB.92 TBB.93 TBB.99/1 TBB.99/2 Y YTC.1642 Undercentraler Undercentraler ska bestå av Bewator 2010 E2V eller E2VL. Undercentraler monteras decentraliserat i byggnaden. Undercentraler i huvudsak avsedda för larm och larmdon placeras i anslutning till larmområde, ovan undertak och/eller på stege/ränna samt i stativ. Vid dörrar monteras undercentral ovan undertak i omedelbar närhet till dörren på skyddad sida. Repeater Om busskabeln innehåller många förgreningar eller många undercentraler ska Bewator 2010 E55 repeater nyttjas för att dela in bussen i olika kabelsegment. Övervakad larmsändare Som övervakad larmsändare nyttjas Multicom TOR III som tillhandahålls av B. Uppringande larmsändare Larmsändare ska bestå av Bewator RB120L som monteras i direkt närhet till kommunikationsenhet E1. Märkning, provning, dokumentation m m Kontroll av teletekniska säkerhetssystem Utöver vad som anges under allmän del gäller följande: Entreprenören ska utföra följande mätningar och kontroller. Mätningar enligt belastningstabell ska ange följande: Spänningen i respektive central i driftläge. Spänningen i respektive undercentral i driftläge. Belastningstabellen ska ange mätmetod, typ av mätinstrument samt inställning av inkoppling vid provningstillfället. Samtliga utrustningar ska kontrolleras med för ändamålet avsedd kontrollutrustning. Mätningar ska även styrka följande: Att likriktare är dimensionerad så att urladdat batteri efter ett strömavbrott når minst 90% av maximal kapacitet inom 20 timmar. Att systemet är dimensionerat så att det klarar att driva samtliga anslutna objekt samtidigt i minst 12 timmar under strömavbrott vid normaldrift. I mätningsprotokollet ska anges mätmetod, typ av mätinstrument m.m. YUD.64 Relationshandlingar för teleinstallationer Utöver vad som anges under allmän del gäller följande: ruppförteckningar

22 KRAVSPECIFIKATION 22 (50) 64.CBD VÄTSKE- OCH TEMPERATURLARMSYSTEM Allmänt Inom vissa utrymmen ska ett vätske- och temperaturlarmsystem installeras för att på ett tidigt stadium detektera ett eventuellt läckage av vätska eller hög temperatur. Systemet är en del av 64.C/1 Teletekniska säkerhetssystem - Integrerat säkerhetssystem. Omfattning Anläggningen består i huvudsak av följande: Fuktlarmsdetektor Temperaturgivare Ledningsnät SYSTEM OCH FUNKTIONER Signalhanteringen ska vara vilströmskontrollerad. Larm ska avges vid hög temperatur samt vid fukt och/eller vätska i Centralteknik 129 samt Data- Server-telefoni, DT 241, DT248, DT 255, DT 263, DT 338, DT 345, DT352, DT 361, DT 324 och DT 327. Larmgivare ansluts till undercentral ingående i 64.C/1 Teletekniska säkerhetssystem- Integrerat säkerhetssystem. Fuktlarmsdetektor eller likvärdig installeras på golv vid vägg. Temperaturgivare med inställbart larmområde C. För inställning av larmgränser se bilaga Riktlinjer för programmering av säkerhetssystem. Strömförsörjning Systemet ska strömförsörjas från 64.C/1 Teletekniska säkerhetssystem- Integrerat säkerhetssystem. Ledningsnät Ledningar ska förläggas inom larmskyddat område och så långt som möjligt väl dolt. Ledningsnät ska vara övervakat och alla kopplingspunkter ska vara larmskyddade.

23 KRAVSPECIFIKATION 23 (50) 64.CBE INBROTTSLARMSYSTEM OCH ÖVERFALLSLARMSYSTEM Allmänt Ett inbrottslarmsystem och överfallslarmsystem ska installeras. Inbrottslarm utgörs i första hand av skalskydd. Systemet är en del av 64.C/1 Teletekniska säkerhetssystem- Integrerat säkerhetssystem. Systemet ska integreras med följande system 64.ECC/1 Bildöverföringssystem TV-övervakningssystem (händelseaktivering vid larm) Omfattning Inbrotts och överfallslarmanläggningen ska utöver vad som beskrivits under 64.C/1 Teletekniska säkerhetssystem - Integrerat säkerhetssystem, i huvudsak bestå av: Manöverpaneler Larmgivare och larmtryckknappar Låsenheter med mikrobrytare (befintliga lås) Larmsändare Ledningsnät Programmering av larmområden, larmfunktioner etc. ska ske i samråd med B. Bilaga Riktlinjer programmering säkerhetssystem och bilaga Larmöverföringsinformation ska användas som grund. Skalskydd Domstolen ska i omslutningsytan vara försedd med skalskydd upp till 4 meter över ståplan. Skalskyddet ska bestå av öppningsskydd i form av magnetkontakter och/eller microbrytare i lås samt glaskrossdetektorer/chockdetektorer på fönster/partier. Skalskyddet ska vara utformat så att det alltid är pålarmat. Passage genom skalskydd ska ske via passagekontrollsystemets kortläsare. Skalskydd styrt av till- och frånkoppling I de fall skalskyddet måste till- och frånkopplas exempelvis vid öppningsbara fönster, ska detta ske via aktiv manövrering. Tillkopplingsfel ska överföras till extern larmmottagare under de tider larmet förväntas vara tillkopplat. NORMER Anläggningen ska utföras enligt SSF 130:8 Projektering och installation av inbrottslarmanläggning" med tillhörande aktuella versioner av referenspublikationer. Larmgivare ska uppfylla krav ställda i SSF 1014 för föreskriven larmklass och vara intygad av SBSC. Inbrottslarmsystemet ska utföras i larmklass 2 med undantag av: Larmstyrning Försåtskydd SYSTEM OCH FUNKTIONER Systemet ska arbeta enligt princip dubbelbalanserat system. Balansering ska nå så långt möjligt fram till respektive detektor/larmpunkt.

24 KRAVSPECIFIKATION 24 (50) Alla larmgivare ska anslutas till egen sektion i systemet. Undantag görs för: Flera larmgivare i en dörrmiljö, exempelvis magnetkontakter, microbrytare etc. Flera glaskrossdetektorer/chockdetektorer som inkopplas mot återställningsenhet placerad i omedelbar närhet till givarna. Magnetkontakter placerade på öppningsbara fönster inom samma rum och med tydlig orientering om vilket utrymme som larmat. Flera överfallsknappar inom samma, lätt överblickbart utrymme, exempelvis förhandlingssal och reception. Observera dock att max 6 st. larmgivare får anslutas på sektionen. Alla utrustningar och kopplingspunkter (Alt. kapsling till kopplingspunkt) som ska vara larmskyddade ska inkopplas till inbrottslarmsystem som sabotagelarm. Manöverpanel Manöverpaneler ska monteras i anslutning till centralutrustning i Centralteknikrum 129 samt i Reception 250. Om flera manöverpaneler krävs för att uppfylla funktionerna ska dessa placeras bredvid varandra. Manöverpanel ska nyttjas för larmhantering och till- frånkoppling samt återställning av larm i de fall detta inte kan ske från PC-operatörsstation. Summer i manöverpanel ska ljuda tills kvittering/återställning av larm har skett. Summer ska dock ej ljuda om Överfallslarm har aktiverats i samma utrymme som manöverpanel är placerad. Funktion - fönster Fönster ska skyddas med glaskrossdetektorer i omfattning enligt ritningar. laskrossdetektor ska anslutas via skilda sektioner från andra larmpunkter. laskrossdetektorer ska alltid vara pålarmade. Öppningsbara fönster ska, utöver glaskrossdetektor, förses med magnetkontakt. laskrossdetektor och magnetkontakt ska ha skilda sektioner och möjlighet finnas att frånkoppla magnetkontakter manuellt eller via tidkanal för att tillåta öppning. Funktion ventilationsgaller Magnetkontakter ska monteras på vissa ventilationsgaller som placeras i fasader m.m., omfattning enligt ritningar. Funktion dörrar/portar Varje enskild dörr ska erhålla individuella sektioner, samt ha skilda sektioner för magnetkontakt respektive glaskrossdetektor. Dörrar ska larmas med magnetkontakter och med mikrobrytare monterade i lås för indikering av kolvens läge. Där elslutbleck installeras ska även mikrobrytare i elslutblecket (som indikerar låst läge ) kopplas in i serie med magnetkontakt samt mikrobrytare i lås. las i dörrar och dörrpartier skyddas med glaskrossdetektorer, omfattning enligt ritningar. Förbikoppling av magnetkontakt och mikrobrytare placerade i dörrar med elektriskt styrda lås ska ske via kortläsare i passerkontrollsystem. Vid godkänd passage förbikopplas dörrlarm i passerkontrollsystemet.

25 KRAVSPECIFIKATION 25 (50) Förbikoppling av magnetkontakt och mikrobrytare placerade i dörrar utan elektriskt styrda lås ska kunna ske via tidkanal individuellt för respektive dörr/port. Funktion - dörrkontroll i nödutrymningsdörrar Då dörr passeras som icke godkänd passage, exempelvis med nyttjande av nödvred/nödbehör, ska larm överföras till inbrottslarmsystemet. Sirén installeras huvudsakligen vid nödutrymningsdörrar med utrymningsbeslag för att indikera obehörig passage via nödvred/nödbehör. För övriga dörrar aktiveras summer i kortläsare vid obehörig passage. Vid obehörig passage genom dörrmiljö försedd med inbrottslarm och sirén ska sirén aktiveras under valfri tid. Aktiveringstid ska vara individuellt programmerbar i centralutrustning från 0- till 360 sekunder. Varje enskild sirén ska kunna styras från operatörs-pc så att den efter aktivering kan avaktiveras före inställd tid. Funktion Inbrottslarm Vid utlöst inbrottslarm ska detta indikeras i manöverpaneler och PC-operatörsstation. Indikering ska ske i larmlista och på grafiska bilder. Återställning av larm ska ej kunna ske innan larmgivare har återgått till normalläge. Funktion Överfallslarm Inom vissa utrymmen ska det monteras tryckknappar för Överfallslarm, dessa ska anslutas till inbrottslarmcentralen som egen sektion för respektive utrymme de betjänar. Överfallslarm ska vara prioriterat före övriga larm. Vid utlöst Överfallslarm ska detta indikeras i manöverpaneler och PC-operatörsstation. Indikering ska ske i larmlista och på grafiska bilder. Återställning av larm ska ej kunna ske innan larmgivare har återgått till normalläge. Funktion Händelseaktiverad bildvisning Vid larm inom kameraövervakat område ska funktion finnas för händelseaktiverad bildvisning och inspelning i kameraövervakningssystem. Vid aktiverat överfallslarm eller inbrottslarm ska visningsvy aktiveras bestående av 1-4 bilder från den eller de kameror övervakande det område, alternativt angränsande område, där larm utlösts. Se Funktion - Händelseaktiverad bildvisning under 64.ECC/1 Bildöverföringssystem TV-övervakningssystem. Principer för programmering av funktioner, larmhantering etc framgår av bilaga Mallfil för programmering av Bewator Omnis Strömförsörjning Systemet ska strömförsörjas från 64.C/1 Teletekniska säkerhetssystem- Integrerat säkerhetssystem. Ledningsnät Ledningar ska förläggas inom larmskyddat område och så långt som möjligt väl dolt. Ledningsnät ska vara övervakat och alla kopplingspunkter ska vara larmskyddade.

26 KRAVSPECIFIKATION 26 (50) T TBB.2 TBB.232 TBB.234 APPARATER OCH UTRUSTNIN I TELE- OCH DATAKOMMUNIKATIONSSYSTEM Apparater i inbrotts- och överfallslarmsystem Larmknappar Fast monterad överfallslarmstryckknapp med dubbeltryckfunktion för montage på bordsskivans underkant samt för montage på vägg. På vägg monteras tryckknapp 600 öfg med knappar riktade nedåt. Vid montage på bordsskivans underkant ska kabelanslutning ske på överfallslarmstryckknappens sida. Mekanisk återställning av larmknapp ska ske med nyckel. Manöverpaneler Ska bestå av Bewator 2010 manöverpanel E4. Manöverpanel monteras 1500 mm öfg. TBB.2413/1 Magnetkontakter infällda (ingår i sidoentreprenad) Magnetkontakter infällda i dörrparti är försedda med gjuten kabelanslutning, NC-funktion och sabotageskydd. I denna entreprenad ingår komplett anslutning av dessa med omfattning enligt planritningar. TBB.2413/2 Magnetkontakter utanpåliggande Magnetkontakter utanpåliggande ska vara vita och försedda med skruvanslutning, NC-funktion och sabotageskydd. Magnetkontakters arbetsavstånd ska vara individuellt anpassade för respektive montageställe. Utanpåliggande magnetkontakter ska monteras på dörrar, luckor, öppningar m.m. där infällda magnetkontakter ej är möjligt att montera. TBB.2413/3 Magnetkontakter utanpåliggande för portar, ventilationsgaller m.m. Magnetkontakter utanpåliggande för portar etc. ska vara utförda i aluminium med extrastark magnet och försedda med gjuten kabelanslutning, NC-funktion och sabotageskydd. Magnetkontakters arbetsavstånd ska vara individuellt anpassade för respektive montageställe. Vid utsatt förläggning ska kabel förläggas i armerad slang. TBB.2415/1 Larmutlösare för låskolvar (ingår i sidoentreprenad) Mikrobrytare infälld i låskista. TBB.2415/2 Larmutlösare för låskolvar (ingår i sidoentreprenad) Låskolvskontakt, infälld i karmöverstycke för indikering av dörrbladets övre kantregel. TBB.242 Elektroniska detektorer Detektorledningar ska vara sträckta d.v.s. utan slack på ledningar för att försvåra att hela partiet eller rutan lyfts ur med tillhörande detektor/detektorer Där öppningsbara fönster finns måste ledningslängden och placering anpassas så att öppning av fönster inte förhindras.
