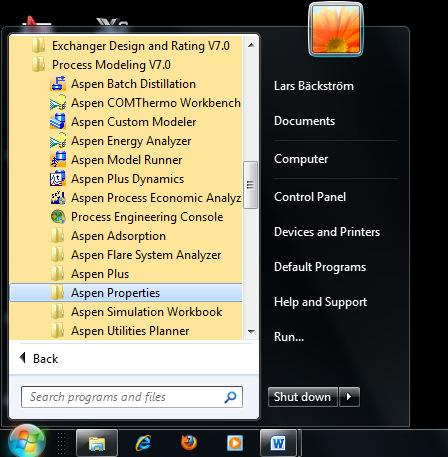

1 Snabbstart av Aspen med hjälp av skärmdumpar En inställning innan man startar Aspen: Start / All Programs / AspenTech / Process Modeling V7.0 / Aspen Properties / Aspen Properties Database Selector, Välj nedre alternativet. Hitta Aspen! Start / All Programs / AspenTech / Process Modeling V7.0 / Aspen Plus / Aspen Plus User Interface Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc

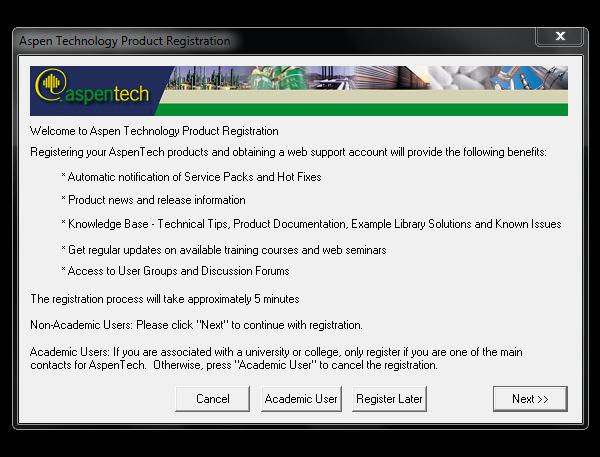

2 Första gången frågar den angående registrering. Välj Academic User och sedan OK. Skapa en ny simulering genom att välja Template, OK. Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc

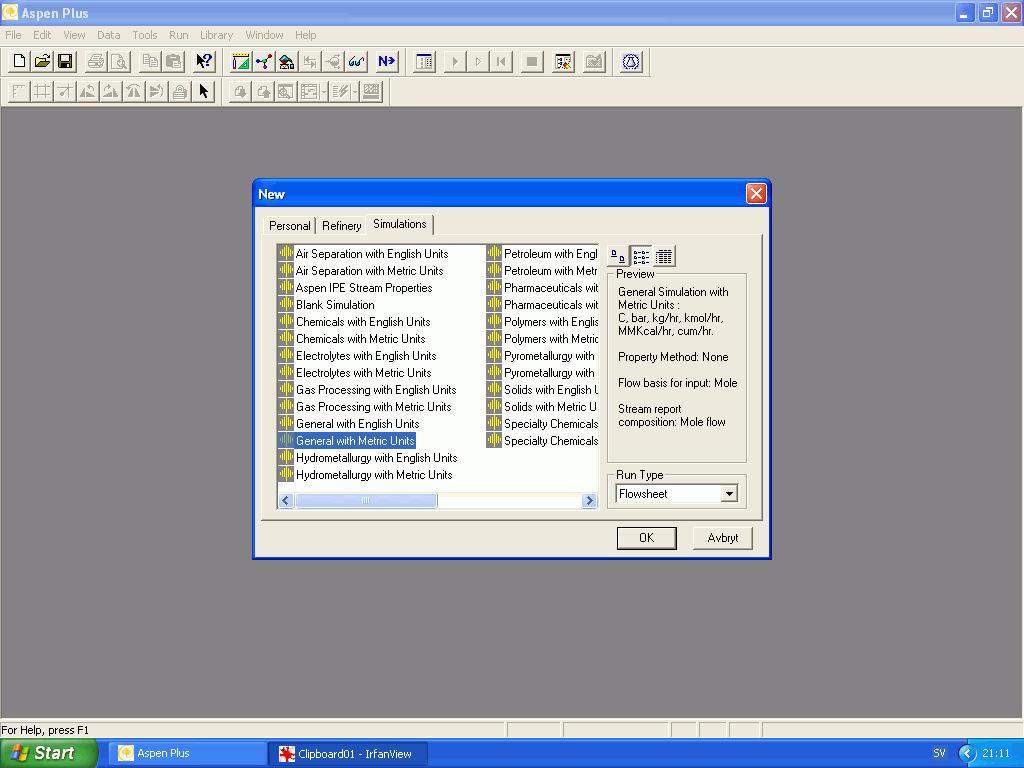

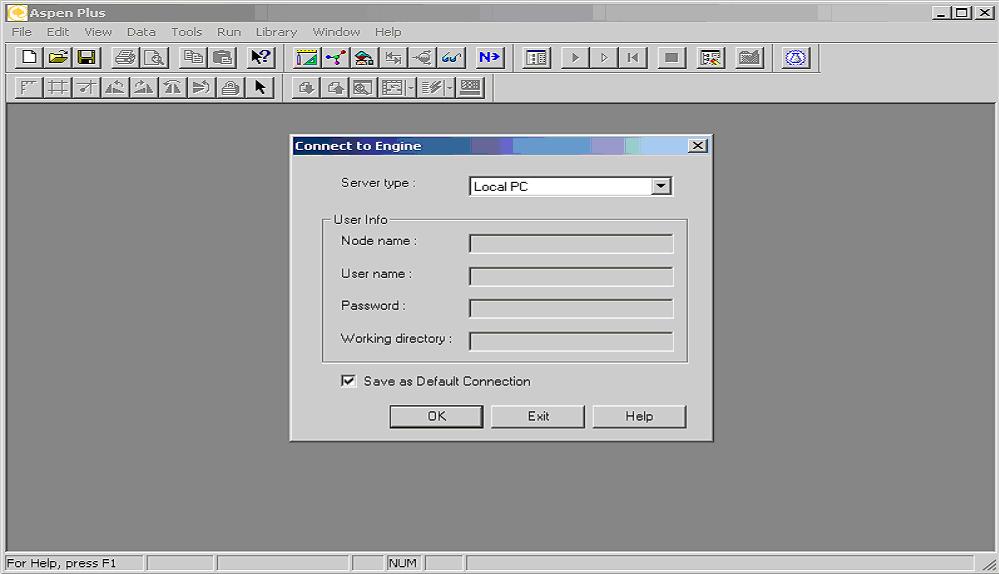

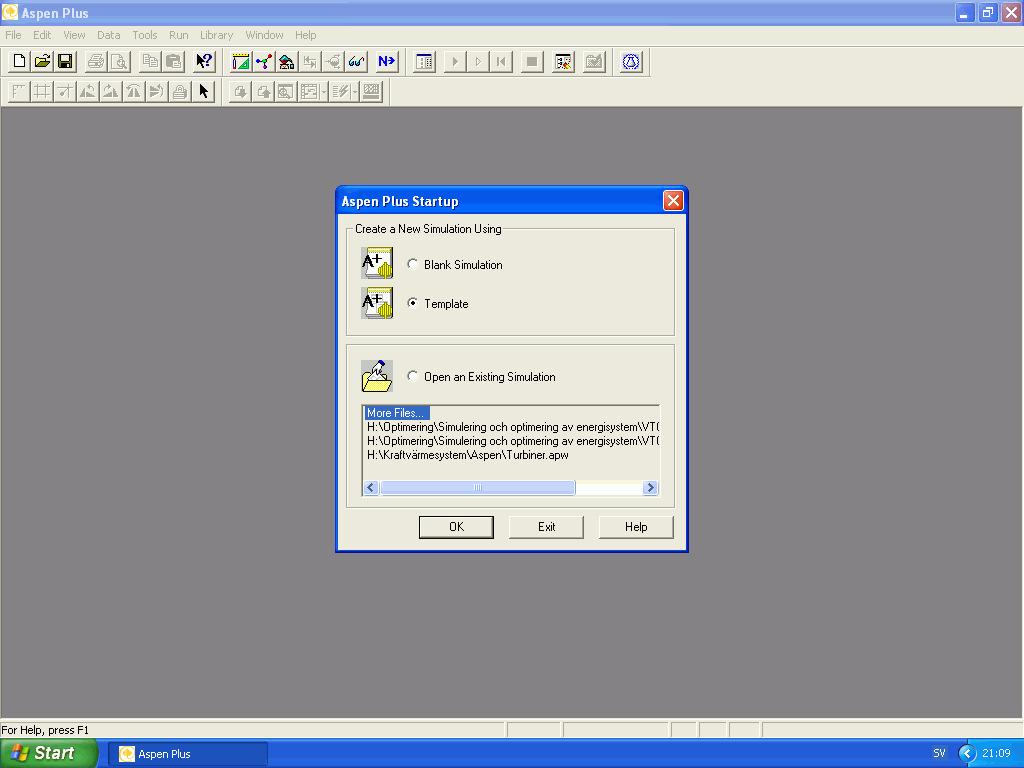

3 Välj General with Metric Units Första gången får man välja att köra beräkningarna på den egna datorn, kryssa i Save as Default Connection Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc

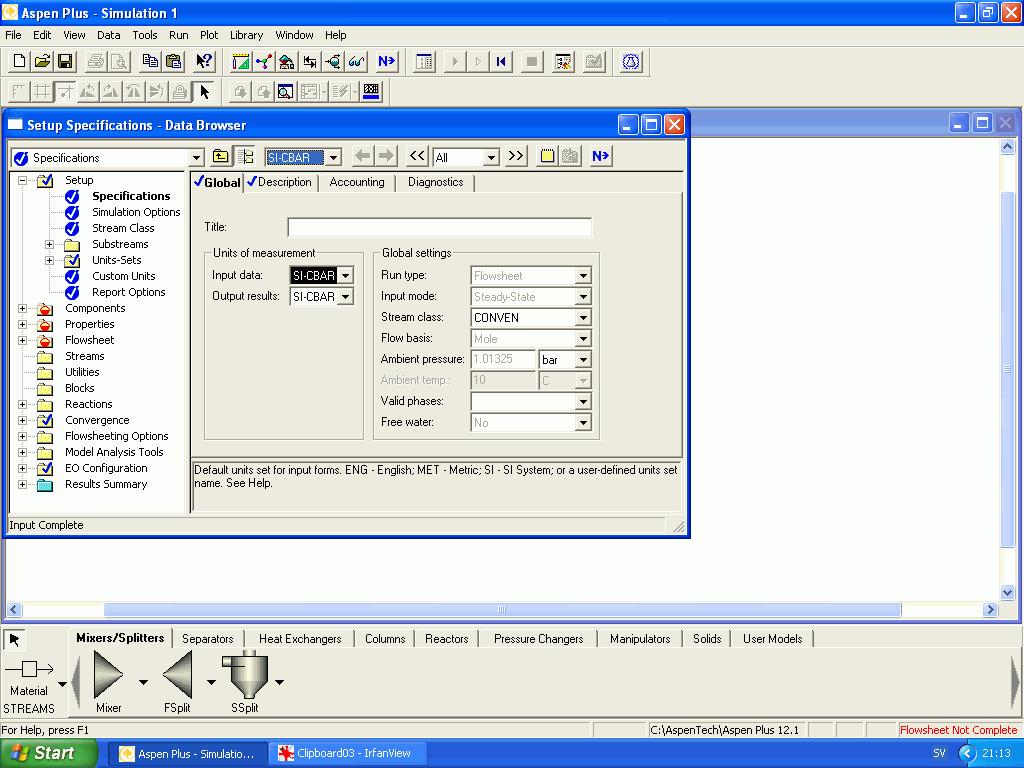

4 Gå in i Data / Setup Och ändra enheterna till SI-CBAR. Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc

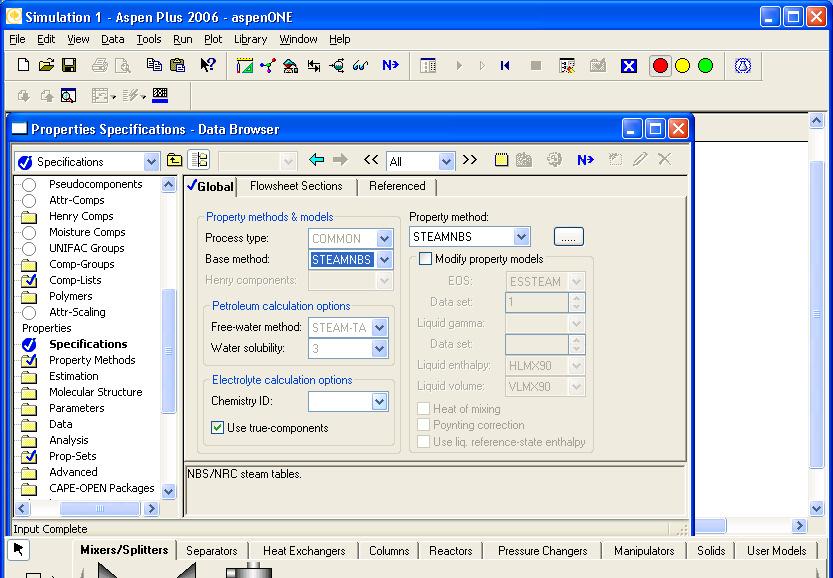

5 Tryck på så kommer du till Components, skriv Water och tryck enter. Om du har fler ämnen i systemet mata in dem också. Tryck på Stäng menyn. igen så kommer du till Properties, välj STEAMNBS som Base method. Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc

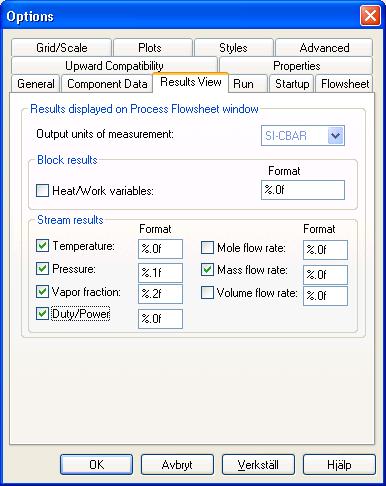

6 Gå in under Tools / Options. Flik Results View bocka för några intressanta storheter som senare visas i kopplingsschemat. Siffran mellan %.1f etc anger antal decimaler. Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc

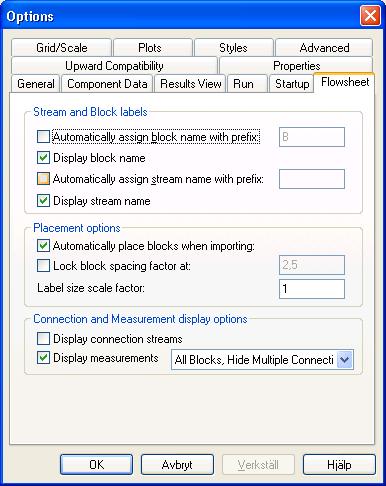

7 Välj fliken Flowsheet och ta bort bockarna vid Automatically assign.. (block och stream), OK Stäng menyn. Välj Pressure Changers / Compr / ICON3 som turbin. Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc
8 Klicka sedan på arbetsytan så får vi en fråga vad vi ska kalla blocket, sedan klistras turbinen in. Spara gärna. Välj Material Stream och för musen över komponenterna så ser man vilka anslutningar för materialflöden som finns. Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc
9 De röda är de som måste kopplas. Koppla båda till luften genom att klicka på röda pilen och sedan klicka där du vill ha delströmmens andra ände. Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc

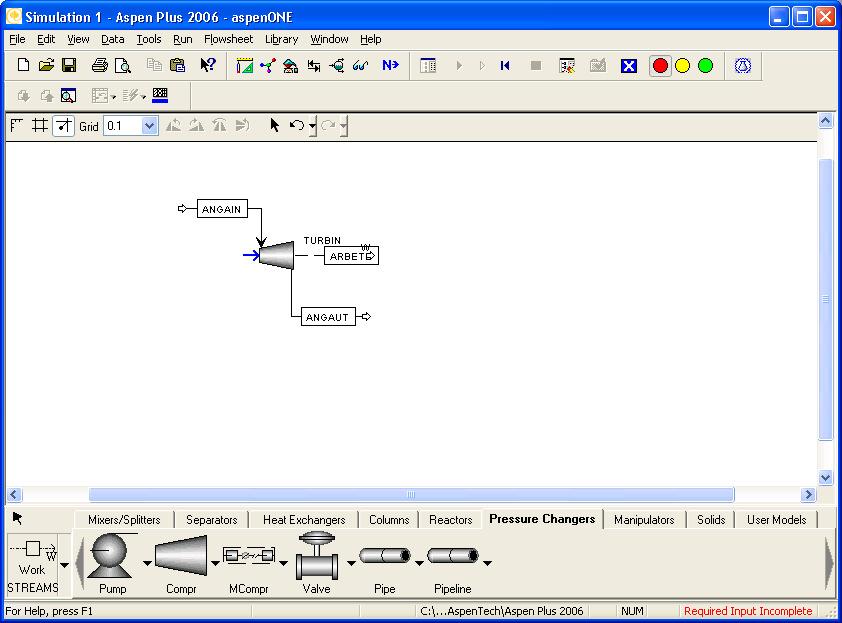

10 Välj Work för att koppla utgående arbete från turbinen. Koppla utgående arbete på samma sätt som tidigare. Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc

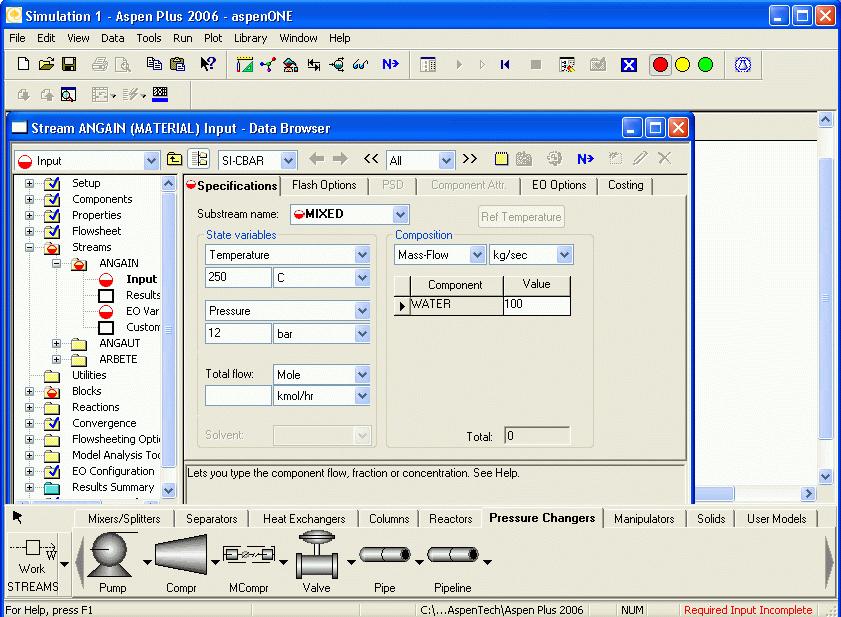

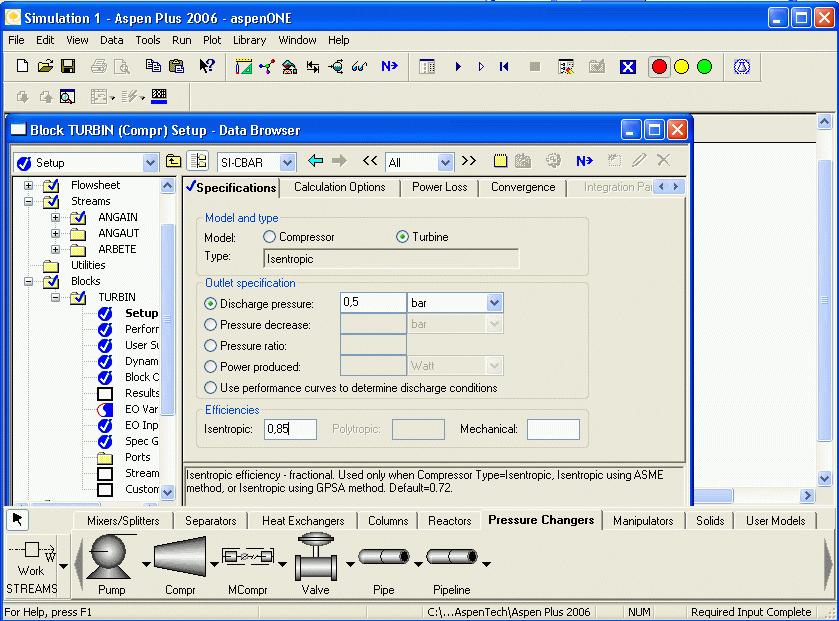

11 Enklaste sättet att gå vidare är att trycka på ånga. och mata in egenskaperna hos inkommande Tryck på igen och mata in egenskaperna för turbinen. Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc

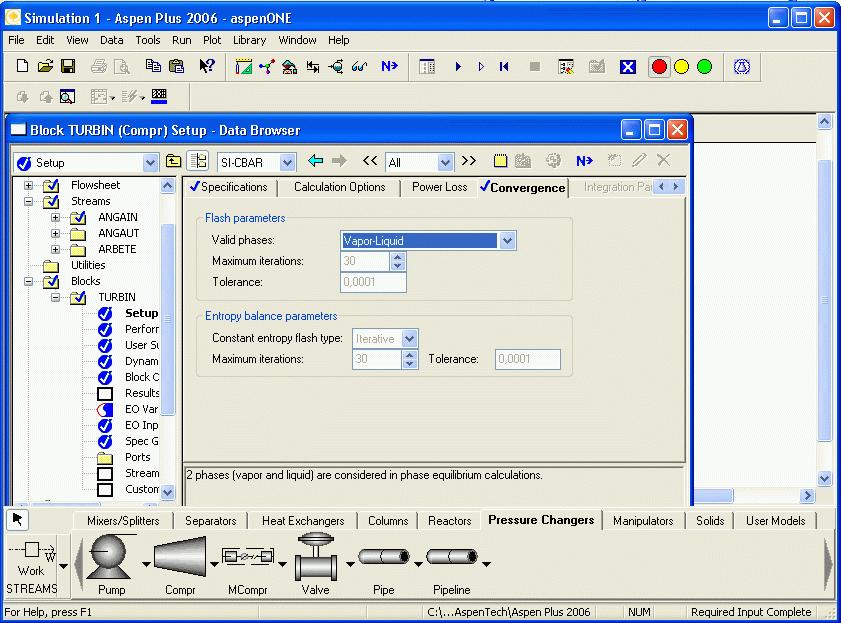

12 Under Convergence ange att fuktig ånga är tillåten, annars får vi ett konstigt felmeddelande senare när vi ska köra simuleringen. Nästa tryck på startar simuleringen, vilket visar att beräkningen lyckades, stäng den. Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc

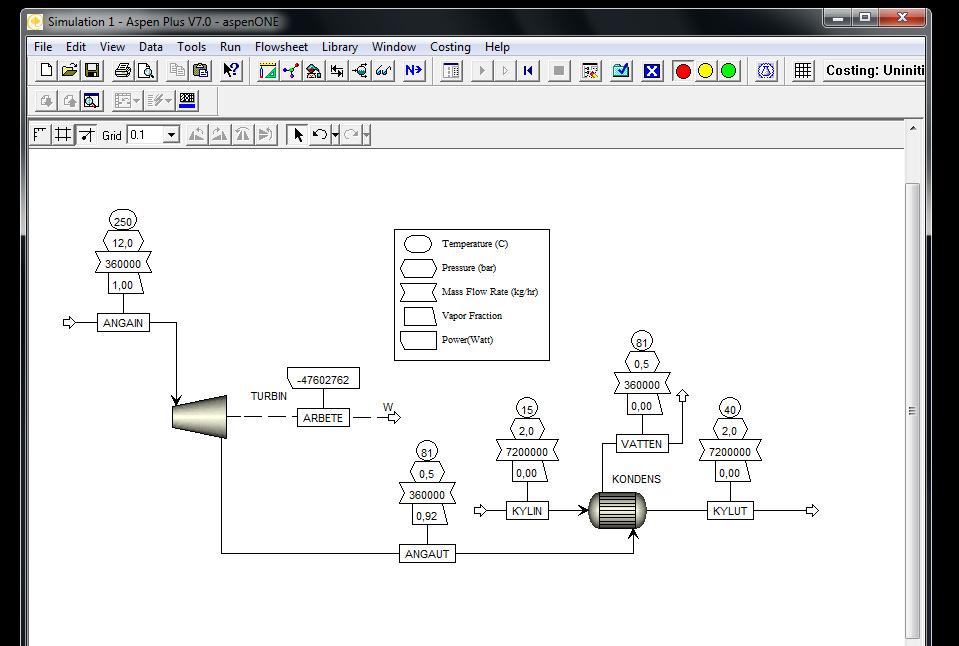

13 Zooma in med Ctrl + mushjulet. Snygga till genom att flytta saker med pilverktyget,, nere till vänster. I kopplingsschemat kan vi se de resultat vi valde att visa tidigare. Mer detaljerade resultat finns om man går in under Data / Result summary / Streams Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc

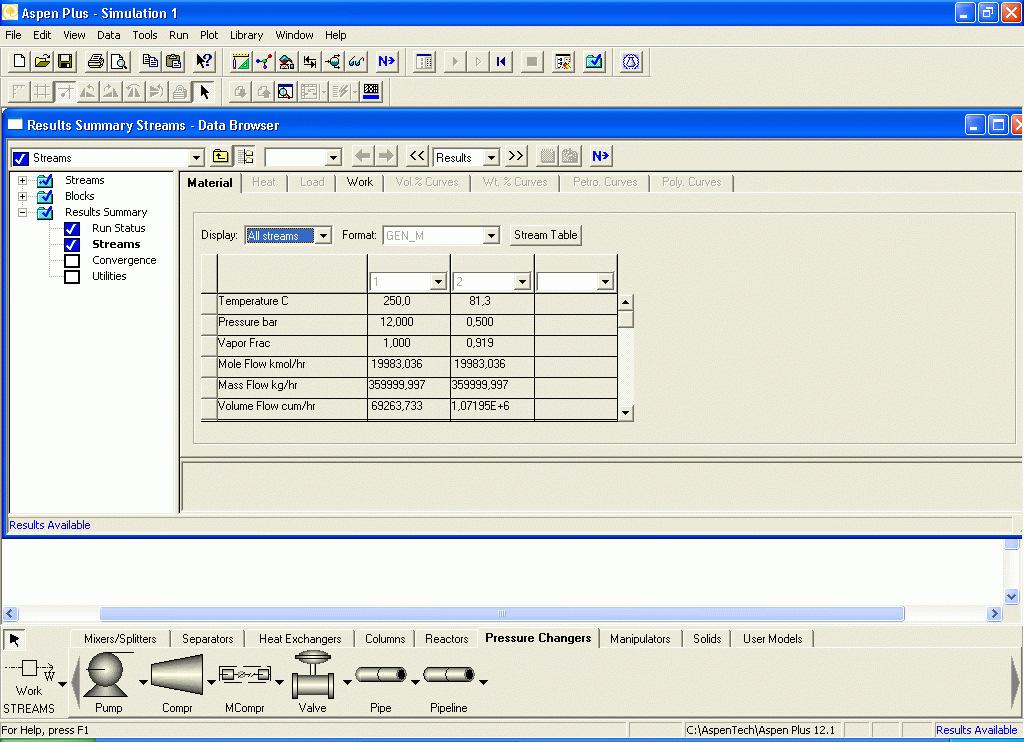

14 Resultat för materialströmmarna, vi ser att ånghalten är 91,9 %. Utgående arbete från turbinen är 47 MW. Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc
15 Välj Heat Exchangers / HeatX och klicka där du vill ha kondensorn. Spara gärna. Välj Material STREAMS så ser vi vilka anslutningar som måste kopplas. (de röda) För muspekaren över anslutningarna så förklaras de. Observera att det finns flera versioner av värmeväxlarikonerna där anslutningarna är omkastade. Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc
16 Koppla Cold-in, Cold-out och Hot-out till luften som tidigare. (Ge dem gärna förklarande namn, vilket är missat i bilden ovan) Tryck till och högerklicka på materialström 2, välj Reconnect Destination. Notera att man även kan byta namn på strömmen med Rename Stream. Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc
17 Och klicka sedan på Hot-in på värmeväxlaren. Tryck på och mata in egenskaperna för kylvattnet. Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc
18 Tryck på och mata in egenskaperna för värmeväxlaren. Nästa tryck på startar simuleringen, vilket ger ovanstående resultat. Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc
19 Mer detaljerade resultat finns under Data / Result summary / Streams. Om vi vill ändra flödet på kylvattnet så att temperaturen på utgående kylvatten ska bli 60 C kan vi lägga in ett reglersystem som ställer om någon redan inmatat värde. Det kallas i Aspen för Desing Spec Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc

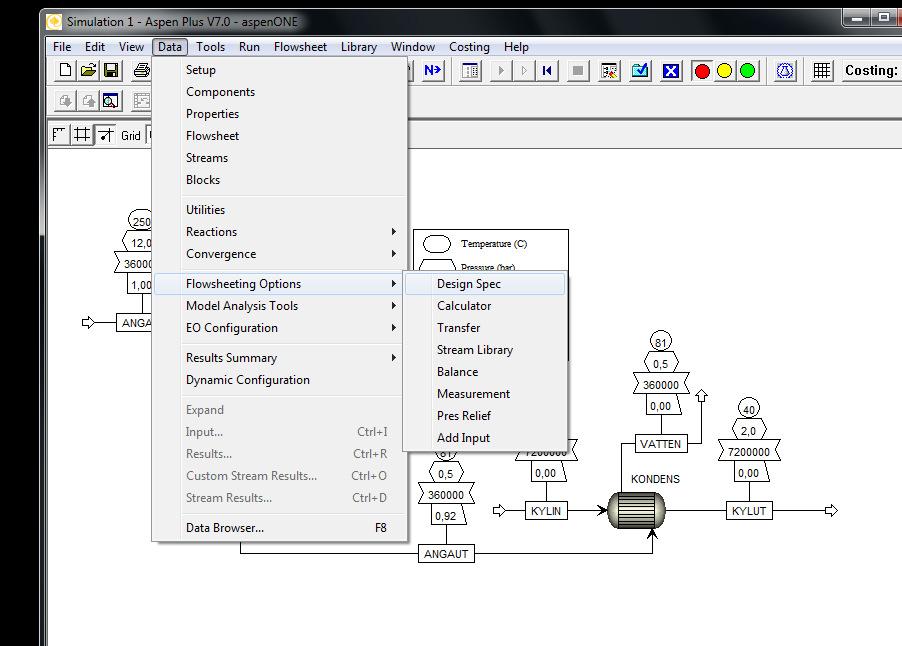

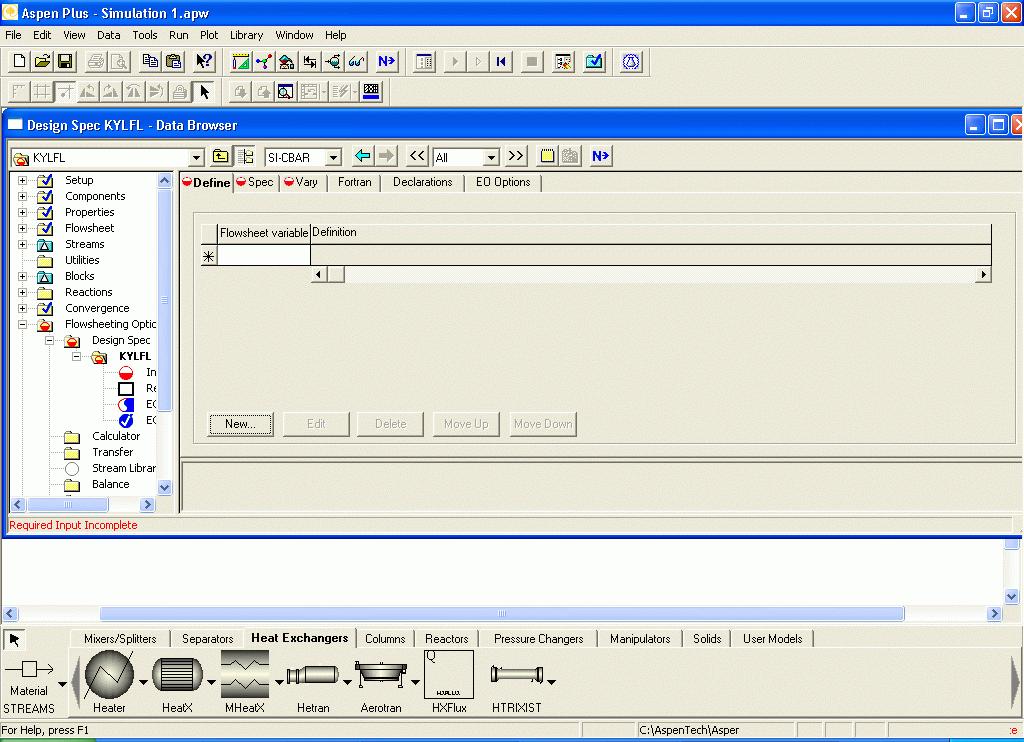

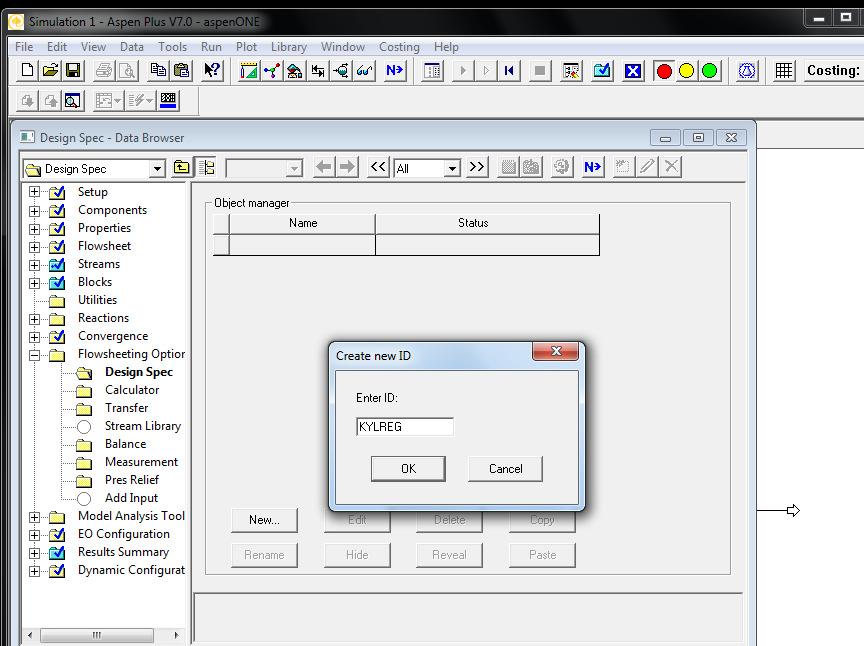

20 Tryck på New och ge den här regulatorn ett namn. Under define skapar vi insignalerna till regulatorn. Tryck new och ge insignalen (variable) ett namn som vi ska använda i uttrycket under nästa flik. Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc

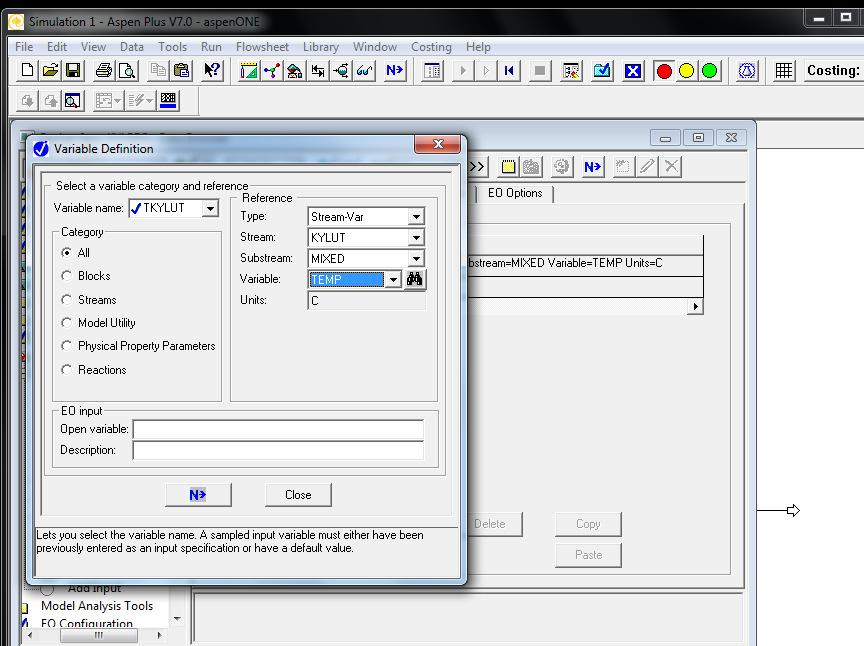

21 Välj den egenskap vi kopplar till namnet TKYLUT vi nyss gav. Oftast är det bra att mäta på strömmarna mellan blocken. Tryck på två gånger och fyll i ett matematiskt uttryck under Spec med hjälp av de variabler vi definierade under Define. Vid Target anger man det värde man vill att uttrycket ska bli och Tolerance hur exakt vi önskar det. Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc

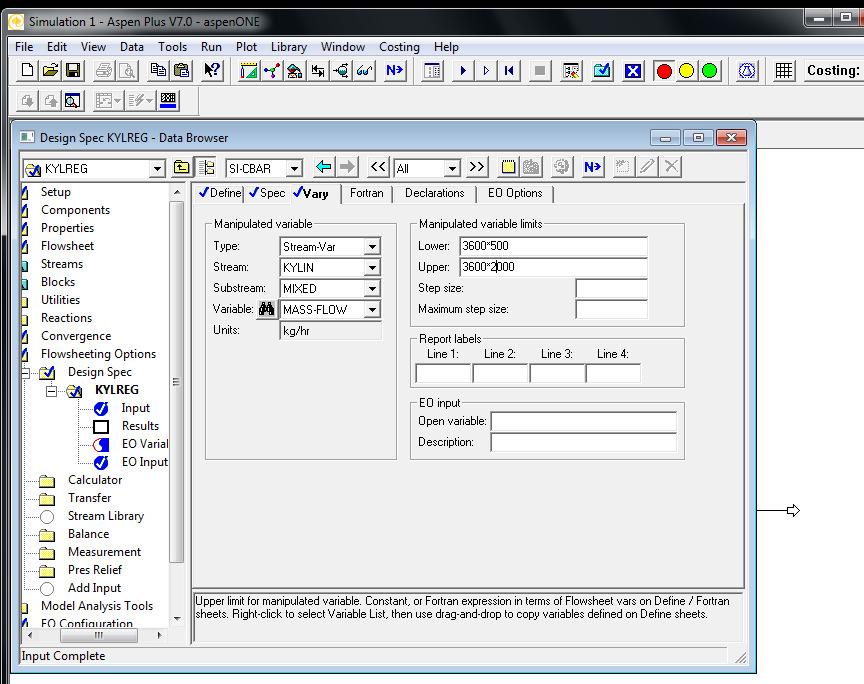

22 Tryck på igen och leta upp det du vill att den här regulatorn ska styra. Obs välj något som du har angett som siffervärde. Observera enheten och ange nedre och övre gräns för det som ska styras, båda bör vara någorlunda rimliga. Observera att det är mycket viktigt att modellen fungerar innan man lägger till regulatorn. Viktigt att man manuellt har testat att justera Det som anges under Vary och på så sätt har skaffat sig en förståelse för inom vilket område vi kan förvänta oss lösningen. Efter simulering, var särskilt observant på att värdet på den manipulera variabeln inte lägger sig på de angivna övre eller nedre gränserna. Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc
23 Nästa tryck på startar simuleringen, vilket ger ovanstående resultat under Data / Result summary / Streams. Vi ser att kylvattenflödet 4 miljoner kg/timme ger önskad temperatur. Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc
24 Användbara block Pressure Changers / Compr Kompression och expansion av gaser. Dvs både kompressor (ICON2) och turbin (ICON3). Pressure Changers / Pump Pumpar vätskor. Mixers/Splitters / Fsplit Delar en ström i två delströmmar Heat Exchangers / Heatx Värmeväxling mellan två strömmar. Reactors / Rgibbs Brännkammare som räknar ut kemiska reaktioner. Det är vanligt att man kan ansluta flera strömmar till ett intag på ett block. Med hjälp av Tools / Options / Result View kan man lägga in temperatur mm i kopplingsschemat Lars Bäckström \\TFE-TWISTER\Lars.Backstrom\Optimering\Aspen\Kom igång med Aspen\Version 5\Komigång med Aspen version 5.doc
