1 Anvisningar för nedladdning av programmet IHS Insight TM Dubbelklicka på länken i mejlet. Välj önskat språk i rullgardinsmenyn og klicka på OK. Klicka på Næste för att starta installationen av programmet IHS Insight TM. Välj var programmet ska sparas och klicka på Næste. Installationen skapar en genväg i startmenyn med namnet IHS Insight TM.

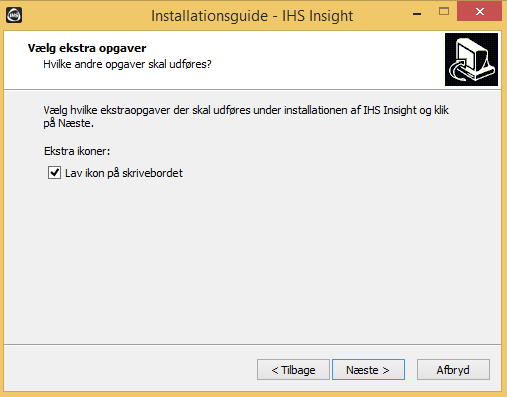

2 Klicka på Næste i denna skärmbild. Kryssa för i rutan om du vill skapa en genväg till IHS Insight TM på skrivbordet och klicka på Næste.

3 Nu kan programmet installeras. Kontrollera att alla uppgifter är korrekta och klicka sedan på Installer. Nu startar installationen av programmet IHS Insight TM. Vänta medan installationen pågår. Nu är installationen klar och du kan klicka på Færdig för att avsluta.

4 Beskrivning av IHS Insight TM Programmet IHS Insight TM öppnas och startsidan kommer upp. Längst upp finns en beskrivning av de olika spjällen och temperaturerna i färger som sedan återkommer i diagrammet. Längst ner till vänster, under diagrammet, anges rökgastemperatur, syrehalt och rumstemperatur mer exakt. Det går även att se regleringsvärdet för rökgastemperaturen. Längst ner till höger, under diagrammet, anges primärt, sekundärt och tertiärt luftintag i olika steg. Ovanstående mätningar har lagts in i diagrammet så att du alltid kan se hur braskaminen har reagerat och hur det brunnit under en längre period. IHS Insight TM -programmet loggar/sparar filerna för de senaste 40 timmarna. Längst ner till vänster finns en ruta med antingen ett rött utropstecken eller en grön bock.

5 Ett rött utropstecken betyder att det inte finns någon anslutning mellan airboxen och programmet IHS Insight TM. En grön bock betyder att det finns en anslutning mellan airboxen och programmet IHS Insight TM. Längst ner till höger på skärmbilden kan du stänga programmet genom att trycka på krysset. Här visas även en informationsikon med tre flikar. Flikarna används för att. Om du trycker på denna ikon öppnas en ny skärmbild se eventuella fel på airboxen se vilken version airboxen och fjärrkontrollen har se algoritm och firmwareversion skapa loggfiler göra självtest uppdatera versionerna för algoritm, fjärrkontroll och IHS airbox. Demoknappen är bra att använda om du vill att IHS airbox ska följa en viss temperatur. Knappen är avsedd för utställningar där det ofta är mycket varmt, eftersom det brinner i flera braskaminer samtidigt. Demoknappen informerar IHS-systemet om att det är en annan temperatur i rummet än i verkligheten.

6 På sida 1, Forbrændingsdata, kan du följa kaminens förbränning. Här visas de olika temperaturerna och spjällrörelserna in i minsta detalj.

7 På sida 2, Alarmer, kan du göra ett självtest genom att trycka på knappen Starta självtest. Ett självtest tar ca 2 minuter och du kan följa processen till höger på skärmen. När testet har slutförts visas resultatet automatiskt. Eventuella fel anges med röda markeringar under antingen Underhållslarm eller Säkerhetslarm. Om inga fel registreras under självtestet anges Slutfört och rutorna grönmarkeras. Om du trycker på Hämta loggfil skapar systemet ett Excel-kalkylblad som du ska spara på datorn. När du har sparat det kan du skicka det till HWAM A/S som sedan kan läsa av filen om du behöver hjälp.

8 På sida 3, Versionsopdatering, kan du se de nuvarande versionerna av IHS och uppdatera till den senaste versionen. Tryck på pilarna. Välj den version som IHS ska uppdateras till. Tryck på Gennemfør opdatering. När det kommer en ny version informerar HWAM alla återförsäljare och skickar ut ett nytt IHS Insight TM -program med de senaste uppdaterade versionerna. Sedan kan uppdateringen utföras. För att komma tillbaka till förstasidan ska du trycka på längst ner till höger.

9 Detaljerade anvisningar för versionsuppdatering Gör så här för att uppdatera en IHS airbox eller en IHS fjärrkontroll: Tryck på informationsikonen på IHS Insight TM -programmets startsida. En ny skärmbild kommer upp. Klicka på den tredje fliken (Versionsopdatering).

10 Här kan du välja om fjärrkontrollen, airboxen eller algoritmen ska uppdateras. Vid Ny fjärrkontrollversion uppmanas du välja den uppdatering som ska genomföras i rullgardinsmenyn. Välj Opdatering (anbefales) som standard. Vid Ny airboxversion uppmanas du välja den uppdatering som ska genomföras i rullgardinsmenyn. Vid Ny algoritmversion uppmanas du välja den kaminserie som din braskamin tillhör i rullgardinsmenyn. Den anges i braskaminens bruksanvisning och på märkskylten. Klicka sedan på Genomför uppdatering. När uppdateringen har genomförts bör du kontrollera att beteckningarna för de versioner som du ville uppdatera till har angetts under Nuvarande version. Det kan du kontrollera genom att jämföra beskrivningarna under Nuværende version med de beskrivningar som finns i rullgardinsmenyerna under Uppdatering till ny version.
