1 Miljökonsekvensbeskrivning Tillhörande ansökan om nätkoncession för linje avseende nytt 30 kv markkabelnät till Putsered vindkraftpark öster om Knäred i Laholms kommun, Hallands län E.ON Elnät Sverige AB Malmö

2 Projektorganisation E.ON Elnät Sverige AB Malmö Webb: Vattenfall Services Nordic AB Jämtlandsgatan Stockholm Webb: Rapporten har upprättats av Rino Hulth och Martin Görnebrand på Vattenfall Services För kartor i underlaget innehas rättighet: Lantmäteriet MS2006/02876 Foton i dokumentet: Rino Hulth, Vattenfall Services 2(24)

3 Innehållsförteckning 1 SAMMANFATTNING INLEDNING Bakgrund och syfte GÄLLANDE LAGSTIFTNING Tillståndsprocessen De allmänna hänsynsreglerna Hushållning med mark och vatten Miljökvalitetsnormer METODIK OCH AVGRÄNSNINGAR Syftet med MKB Miljömål Metoder LEDNINGENS LOKALISERING OCH UTFORMNING Allmänt om område för kabelförläggning Nollalternativ Vindkraftsparkens anslutning Huvudalternativ Vindkraftsparkens anslutning invid väg Motiv för val av Huvudalternativ Alternativ sträcka MILJÖKONSEKVENSER Natur- och kulturmiljö Allmänt Riksintresse kultur- och naturmiljö Kulturmiljö - Område med kulturvärden Naturmiljö - Område med naturvärden Strandskydd Boende och bostadsbebyggelse KONSEKVENSBEDÖMNING NYTT MARKKABELNÄT Påverkan vid byggnation och underhållsarbete Markkabelnätets påverkan på landskap, natur- & kulturvård Markkabelnätets driftsäkerhet Material Elektriska och magnetiska fält (EMF) EMF från aktuell ledning SAMRÅD REFERENSER (24)

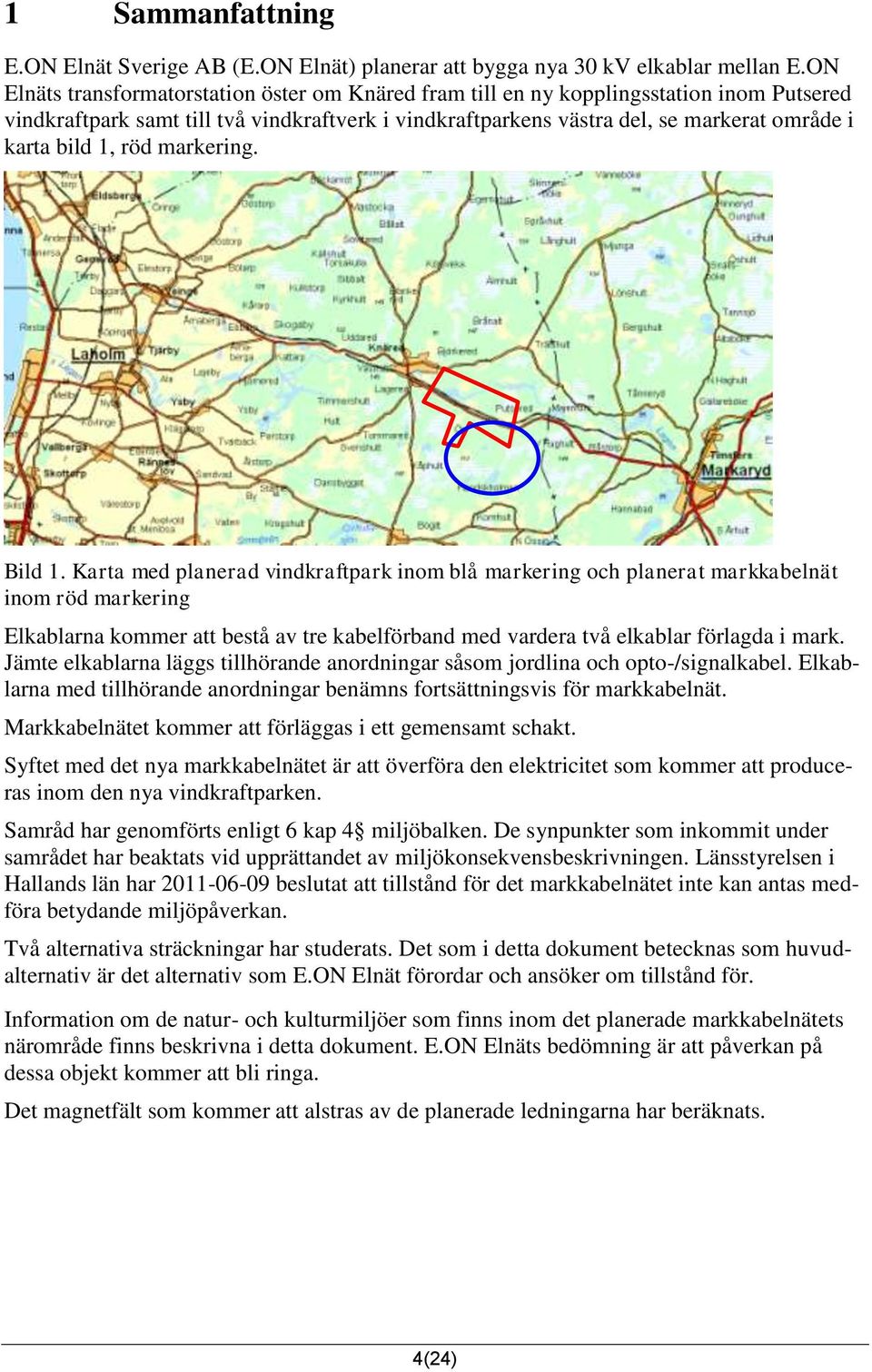

4 1 Sammanfattning E.ON Elnät Sverige AB (E.ON Elnät) planerar att bygga nya 30 kv elkablar mellan E.ON Elnäts transformatorstation öster om Knäred fram till en ny kopplingsstation inom Putsered vindkraftpark samt till två vindkraftverk i vindkraftparkens västra del, se markerat område i karta bild 1, röd markering. Bild 1. Karta med planerad vindkraftpark inom blå markering och planerat markkabelnät inom röd markering Elkablarna kommer att bestå av tre kabelförband med vardera två elkablar förlagda i mark. Jämte elkablarna läggs tillhörande anordningar såsom jordlina och opto-/signalkabel. Elkablarna med tillhörande anordningar benämns fortsättningsvis för markkabelnät. Markkabelnätet kommer att förläggas i ett gemensamt schakt. Syftet med det nya markkabelnätet är att överföra den elektricitet som kommer att produceras inom den nya vindkraftparken. Samråd har genomförts enligt 6 kap 4 miljöbalken. De synpunkter som inkommit under samrådet har beaktats vid upprättandet av miljökonsekvensbeskrivningen. Länsstyrelsen i Hallands län har beslutat att tillstånd för det markkabelnätet inte kan antas medföra betydande miljöpåverkan. Två alternativa sträckningar har studerats. Det som i detta dokument betecknas som huvudalternativ är det alternativ som E.ON Elnät förordar och ansöker om tillstånd för. Information om de natur- och kulturmiljöer som finns inom det planerade markkabelnätets närområde finns beskrivna i detta dokument. E.ON Elnäts bedömning är att påverkan på dessa objekt kommer att bli ringa. Det magnetfält som kommer att alstras av de planerade ledningarna har beräknats. 4(24)

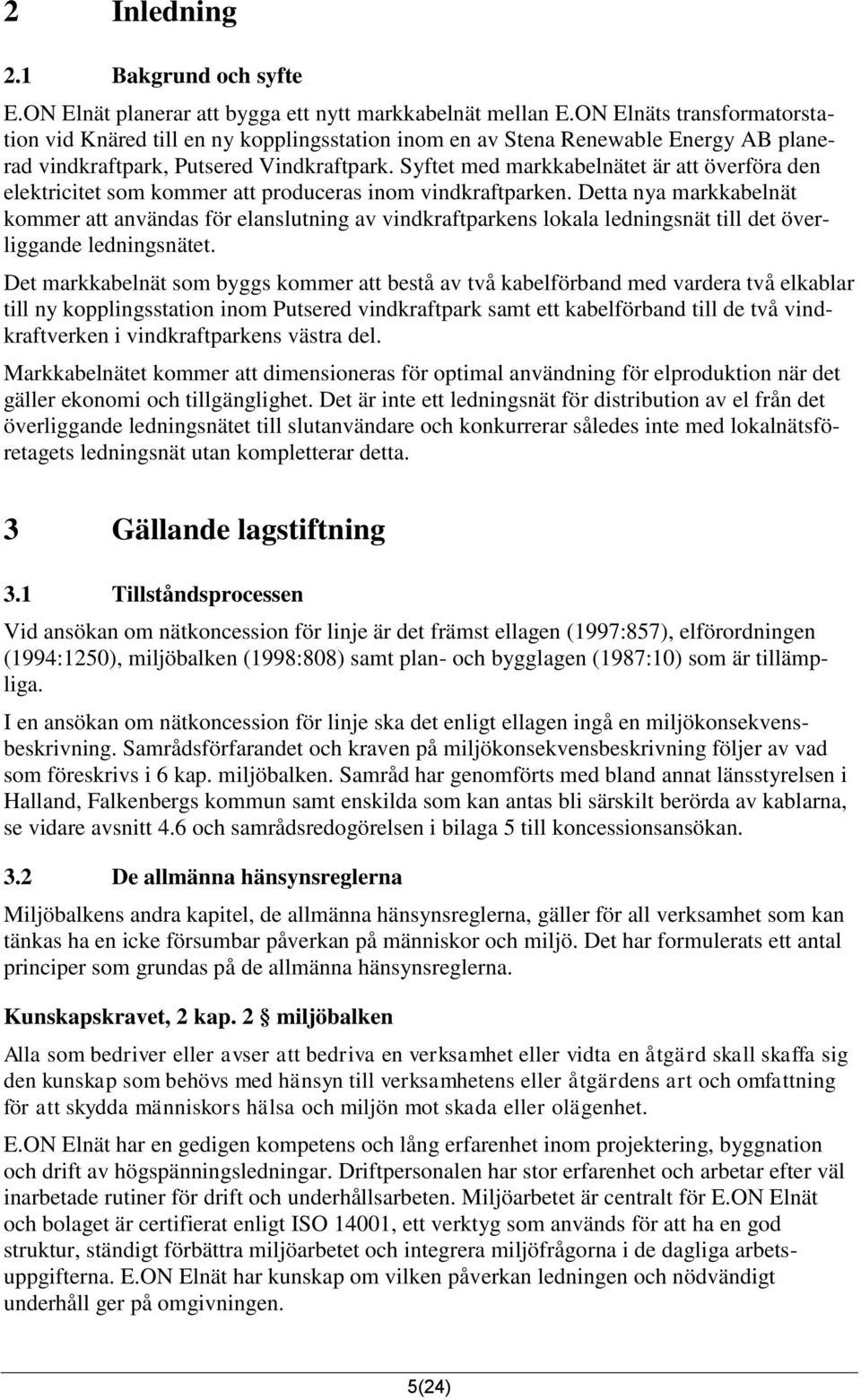

5 2 Inledning 2.1 Bakgrund och syfte E.ON Elnät planerar att bygga ett nytt markkabelnät mellan E.ON Elnäts transformatorstation vid Knäred till en ny kopplingsstation inom en av Stena Renewable Energy AB planerad vindkraftpark, Putsered Vindkraftpark. Syftet med markkabelnätet är att överföra den elektricitet som kommer att produceras inom vindkraftparken. Detta nya markkabelnät kommer att användas för elanslutning av vindkraftparkens lokala ledningsnät till det överliggande ledningsnätet. Det markkabelnät som byggs kommer att bestå av två kabelförband med vardera två elkablar till ny kopplingsstation inom Putsered vindkraftpark samt ett kabelförband till de två vindkraftverken i vindkraftparkens västra del. Markkabelnätet kommer att dimensioneras för optimal användning för elproduktion när det gäller ekonomi och tillgänglighet. Det är inte ett ledningsnät för distribution av el från det överliggande ledningsnätet till slutanvändare och konkurrerar således inte med lokalnätsföretagets ledningsnät utan kompletterar detta. 3 Gällande lagstiftning 3.1 Tillståndsprocessen Vid ansökan om nätkoncession för linje är det främst ellagen (1997:857), elförordningen (1994:1250), miljöbalken (1998:808) samt plan- och bygglagen (1987:10) som är tillämpliga. I en ansökan om nätkoncession för linje ska det enligt ellagen ingå en miljökonsekvensbeskrivning. Samrådsförfarandet och kraven på miljökonsekvensbeskrivning följer av vad som föreskrivs i 6 kap. miljöbalken. Samråd har genomförts med bland annat länsstyrelsen i Halland, Falkenbergs kommun samt enskilda som kan antas bli särskilt berörda av kablarna, se vidare avsnitt 4.6 och samrådsredogörelsen i bilaga 5 till koncessionsansökan. 3.2 De allmänna hänsynsreglerna Miljöbalkens andra kapitel, de allmänna hänsynsreglerna, gäller för all verksamhet som kan tänkas ha en icke försumbar påverkan på människor och miljö. Det har formulerats ett antal principer som grundas på de allmänna hänsynsreglerna. Kunskapskravet, 2 kap. 2 miljöbalken Alla som bedriver eller avser att bedriva en verksamhet eller vidta en åtgärd skall skaffa sig den kunskap som behövs med hänsyn till verksamhetens eller åtgärdens art och omfattning för att skydda människors hälsa och miljön mot skada eller olägenhet. E.ON Elnät har en gedigen kompetens och lång erfarenhet inom projektering, byggnation och drift av högspänningsledningar. Driftpersonalen har stor erfarenhet och arbetar efter väl inarbetade rutiner för drift och underhållsarbeten. Miljöarbetet är centralt för E.ON Elnät och bolaget är certifierat enligt ISO 14001, ett verktyg som används för att ha en god struktur, ständigt förbättra miljöarbetet och integrera miljöfrågorna i de dagliga arbetsuppgifterna. E.ON Elnät har kunskap om vilken påverkan ledningen och nödvändigt underhåll ger på omgivningen. 5(24)

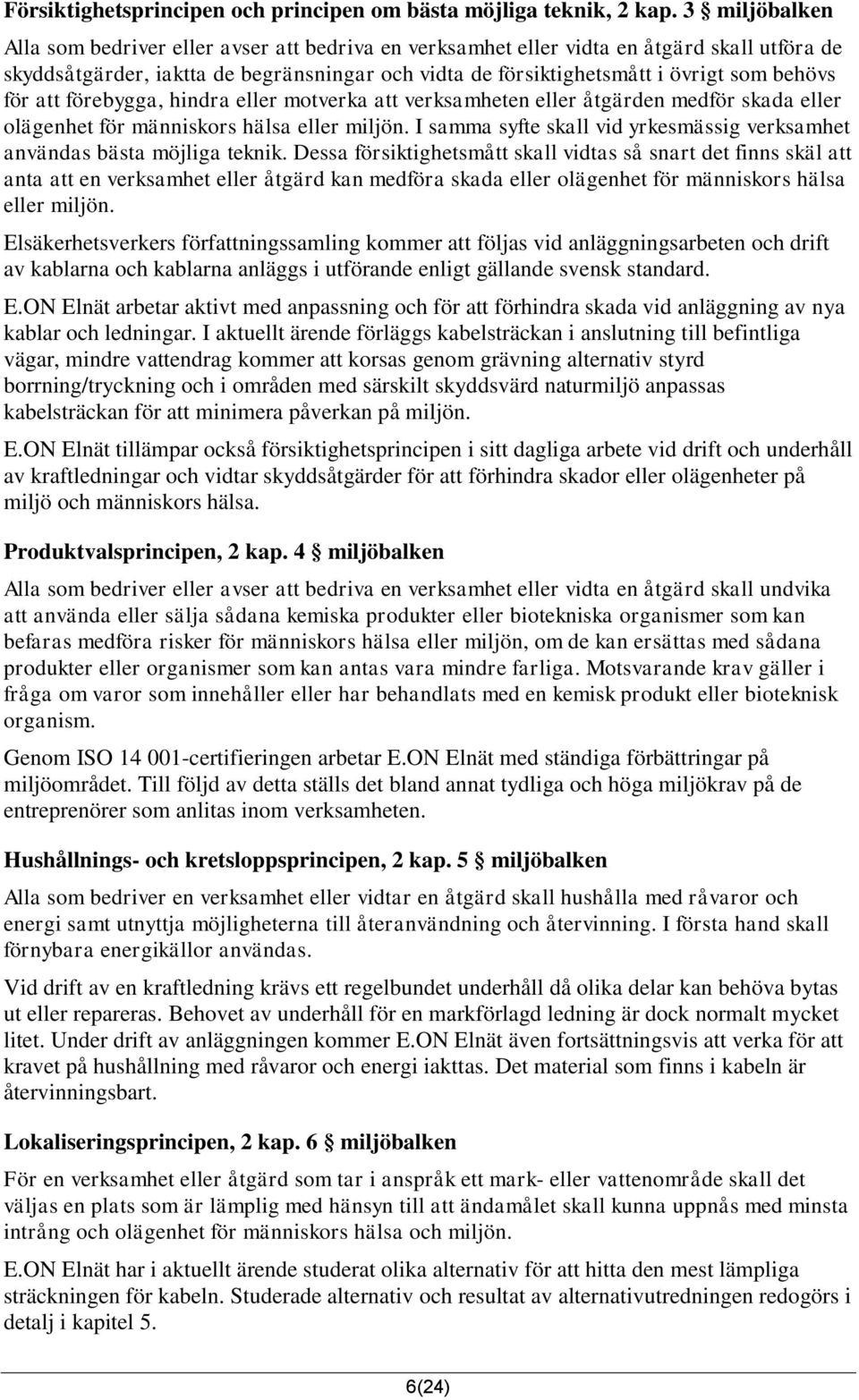

6 Försiktighetsprincipen och principen om bästa möjliga teknik, 2 kap. 3 miljöbalken Alla som bedriver eller avser att bedriva en verksamhet eller vidta en åtgärd skall utföra de skyddsåtgärder, iaktta de begränsningar och vidta de försiktighetsmått i övrigt som behövs för att förebygga, hindra eller motverka att verksamheten eller åtgärden medför skada eller olägenhet för människors hälsa eller miljön. I samma syfte skall vid yrkesmässig verksamhet användas bästa möjliga teknik. Dessa försiktighetsmått skall vidtas så snart det finns skäl att anta att en verksamhet eller åtgärd kan medföra skada eller olägenhet för människors hälsa eller miljön. Elsäkerhetsverkers författningssamling kommer att följas vid anläggningsarbeten och drift av kablarna och kablarna anläggs i utförande enligt gällande svensk standard. E.ON Elnät arbetar aktivt med anpassning och för att förhindra skada vid anläggning av nya kablar och ledningar. I aktuellt ärende förläggs kabelsträckan i anslutning till befintliga vägar, mindre vattendrag kommer att korsas genom grävning alternativ styrd borrning/tryckning och i områden med särskilt skyddsvärd naturmiljö anpassas kabelsträckan för att minimera påverkan på miljön. E.ON Elnät tillämpar också försiktighetsprincipen i sitt dagliga arbete vid drift och underhåll av kraftledningar och vidtar skyddsåtgärder för att förhindra skador eller olägenheter på miljö och människors hälsa. Produktvalsprincipen, 2 kap. 4 miljöbalken Alla som bedriver eller avser att bedriva en verksamhet eller vidta en åtgärd skall undvika att använda eller sälja sådana kemiska produkter eller biotekniska organismer som kan befaras medföra risker för människors hälsa eller miljön, om de kan ersättas med sådana produkter eller organismer som kan antas vara mindre farliga. Motsvarande krav gäller i fråga om varor som innehåller eller har behandlats med en kemisk produkt eller bioteknisk organism. Genom ISO certifieringen arbetar E.ON Elnät med ständiga förbättringar på miljöområdet. Till följd av detta ställs det bland annat tydliga och höga miljökrav på de entreprenörer som anlitas inom verksamheten. Hushållnings- och kretsloppsprincipen, 2 kap. 5 miljöbalken Alla som bedriver en verksamhet eller vidtar en åtgärd skall hushålla med råvaror och energi samt utnyttja möjligheterna till återanvändning och återvinning. I första hand skall förnybara energikällor användas. Vid drift av en kraftledning krävs ett regelbundet underhåll då olika delar kan behöva bytas ut eller repareras. Behovet av underhåll för en markförlagd ledning är dock normalt mycket litet. Under drift av anläggningen kommer E.ON Elnät även fortsättningsvis att verka för att kravet på hushållning med råvaror och energi iakttas. Det material som finns i kabeln är återvinningsbart. Lokaliseringsprincipen, 2 kap. 6 miljöbalken För en verksamhet eller åtgärd som tar i anspråk ett mark- eller vattenområde skall det väljas en plats som är lämplig med hänsyn till att ändamålet skall kunna uppnås med minsta intrång och olägenhet för människors hälsa och miljön. E.ON Elnät har i aktuellt ärende studerat olika alternativ för att hitta den mest lämpliga sträckningen för kabeln. Studerade alternativ och resultat av alternativutredningen redogörs i detalj i kapitel 5. 6(24)

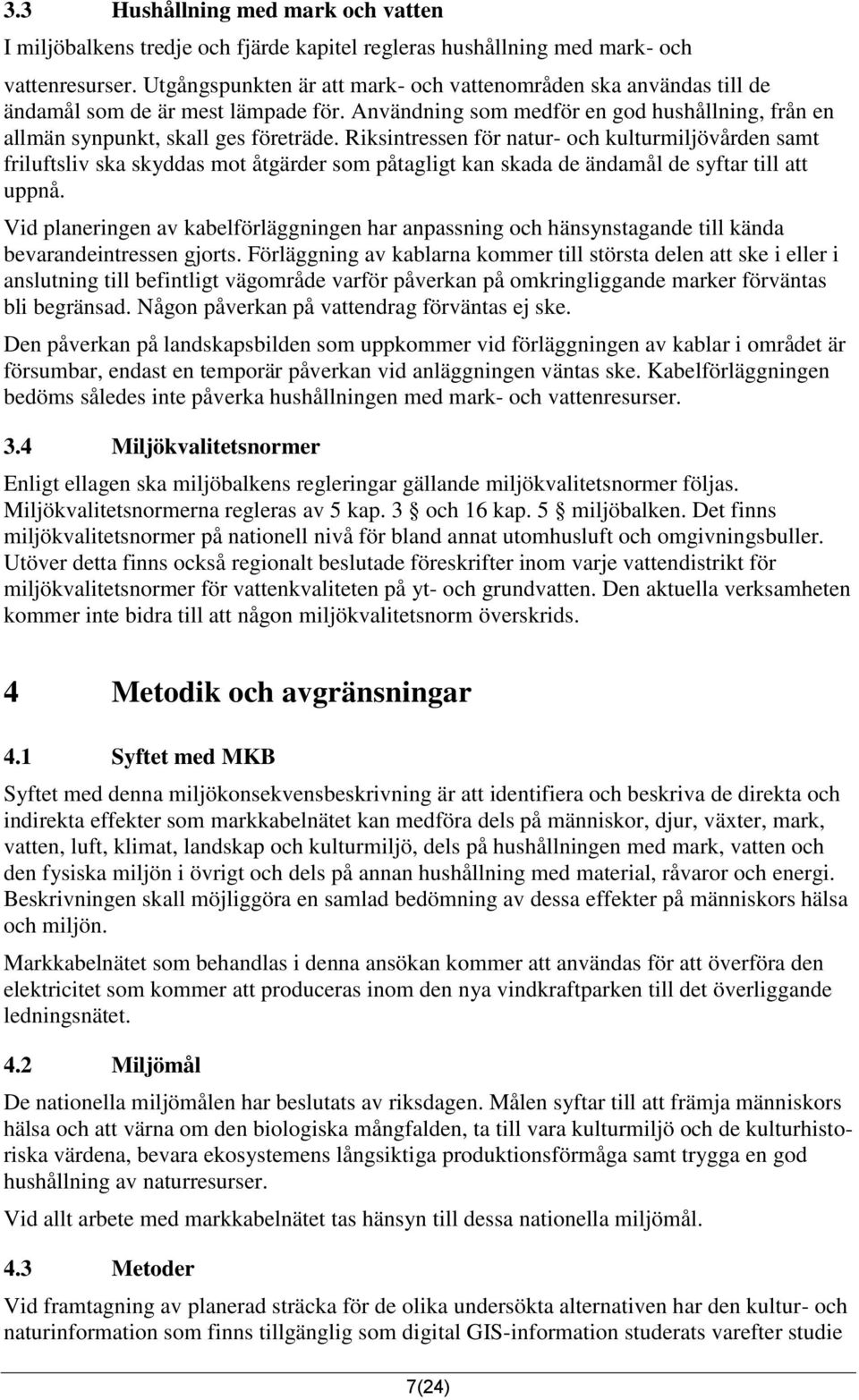

7 3.3 Hushållning med mark och vatten I miljöbalkens tredje och fjärde kapitel regleras hushållning med mark- och vattenresurser. Utgångspunkten är att mark- och vattenområden ska användas till de ändamål som de är mest lämpade för. Användning som medför en god hushållning, från en allmän synpunkt, skall ges företräde. Riksintressen för natur- och kulturmiljövården samt friluftsliv ska skyddas mot åtgärder som påtagligt kan skada de ändamål de syftar till att uppnå. Vid planeringen av kabelförläggningen har anpassning och hänsynstagande till kända bevarandeintressen gjorts. Förläggning av kablarna kommer till största delen att ske i eller i anslutning till befintligt vägområde varför påverkan på omkringliggande marker förväntas bli begränsad. Någon påverkan på vattendrag förväntas ej ske. Den påverkan på landskapsbilden som uppkommer vid förläggningen av kablar i området är försumbar, endast en temporär påverkan vid anläggningen väntas ske. Kabelförläggningen bedöms således inte påverka hushållningen med mark- och vattenresurser. 3.4 Miljökvalitetsnormer Enligt ellagen ska miljöbalkens regleringar gällande miljökvalitetsnormer följas. Miljökvalitetsnormerna regleras av 5 kap. 3 och 16 kap. 5 miljöbalken. Det finns miljökvalitetsnormer på nationell nivå för bland annat utomhusluft och omgivningsbuller. Utöver detta finns också regionalt beslutade föreskrifter inom varje vattendistrikt för miljökvalitetsnormer för vattenkvaliteten på yt- och grundvatten. Den aktuella verksamheten kommer inte bidra till att någon miljökvalitetsnorm överskrids. 4 Metodik och avgränsningar 4.1 Syftet med MKB Syftet med denna miljökonsekvensbeskrivning är att identifiera och beskriva de direkta och indirekta effekter som markkabelnätet kan medföra dels på människor, djur, växter, mark, vatten, luft, klimat, landskap och kulturmiljö, dels på hushållningen med mark, vatten och den fysiska miljön i övrigt och dels på annan hushållning med material, råvaror och energi. Beskrivningen skall möjliggöra en samlad bedömning av dessa effekter på människors hälsa och miljön. Markkabelnätet som behandlas i denna ansökan kommer att användas för att överföra den elektricitet som kommer att produceras inom den nya vindkraftparken till det överliggande ledningsnätet. 4.2 Miljömål De nationella miljömålen har beslutats av riksdagen. Målen syftar till att främja människors hälsa och att värna om den biologiska mångfalden, ta till vara kulturmiljö och de kulturhistoriska värdena, bevara ekosystemens långsiktiga produktionsförmåga samt trygga en god hushållning av naturresurser. Vid allt arbete med markkabelnätet tas hänsyn till dessa nationella miljömål. 4.3 Metoder Vid framtagning av planerad sträcka för de olika undersökta alternativen har den kultur- och naturinformation som finns tillgänglig som digital GIS-information studerats varefter studie 7(24)

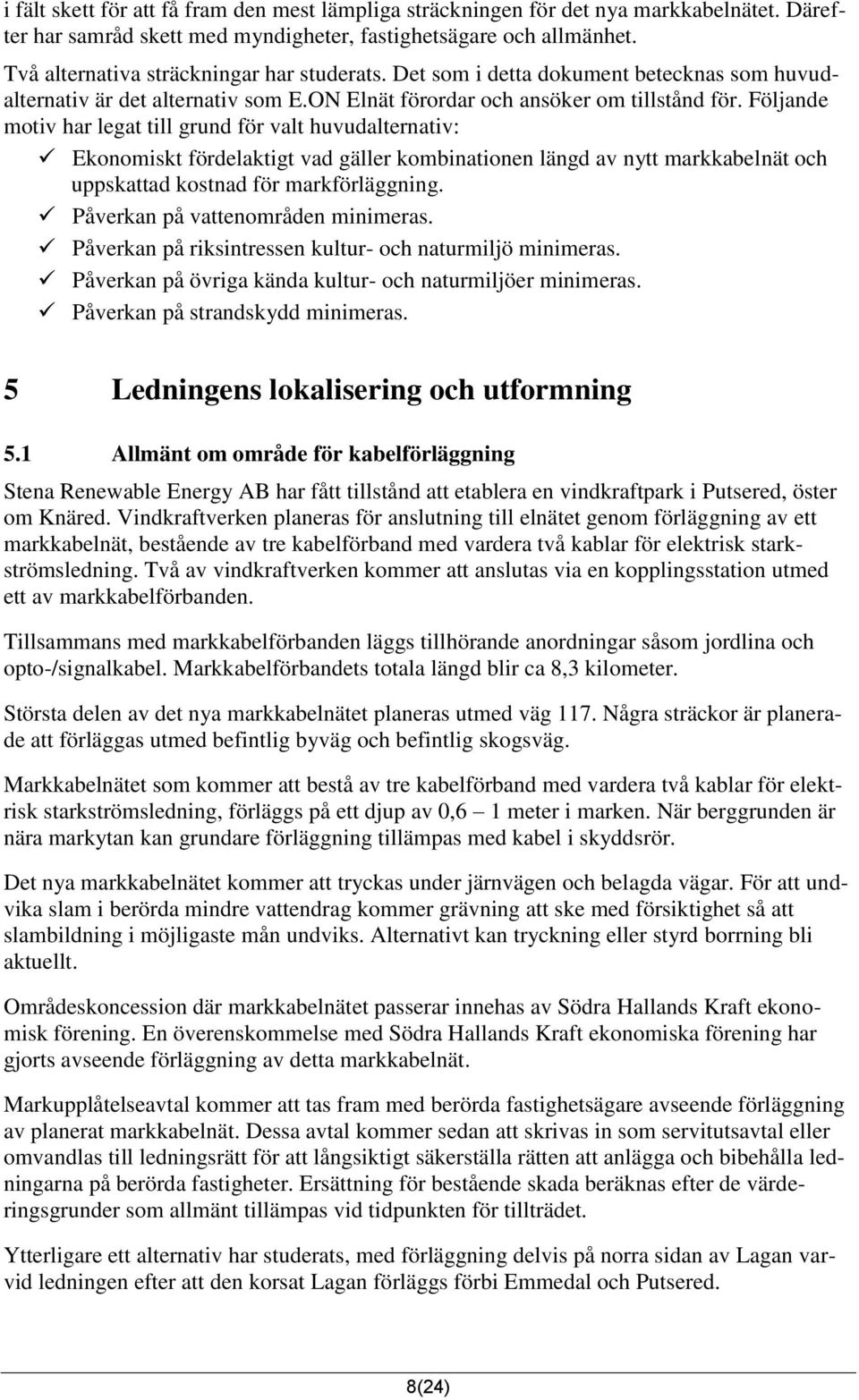

8 i fält skett för att få fram den mest lämpliga sträckningen för det nya markkabelnätet. Därefter har samråd skett med myndigheter, fastighetsägare och allmänhet. Två alternativa sträckningar har studerats. Det som i detta dokument betecknas som huvudalternativ är det alternativ som E.ON Elnät förordar och ansöker om tillstånd för. Följande motiv har legat till grund för valt huvudalternativ: Ekonomiskt fördelaktigt vad gäller kombinationen längd av nytt markkabelnät och uppskattad kostnad för markförläggning. Påverkan på vattenområden minimeras. Påverkan på riksintressen kultur- och naturmiljö minimeras. Påverkan på övriga kända kultur- och naturmiljöer minimeras. Påverkan på strandskydd minimeras. 5 Ledningens lokalisering och utformning 5.1 Allmänt om område för kabelförläggning Stena Renewable Energy AB har fått tillstånd att etablera en vindkraftpark i Putsered, öster om Knäred. Vindkraftverken planeras för anslutning till elnätet genom förläggning av ett markkabelnät, bestående av tre kabelförband med vardera två kablar för elektrisk starkströmsledning. Två av vindkraftverken kommer att anslutas via en kopplingsstation utmed ett av markkabelförbanden. Tillsammans med markkabelförbanden läggs tillhörande anordningar såsom jordlina och opto-/signalkabel. Markkabelförbandets totala längd blir ca 8,3 kilometer. Största delen av det nya markkabelnätet planeras utmed väg 117. Några sträckor är planerade att förläggas utmed befintlig byväg och befintlig skogsväg. Markkabelnätet som kommer att bestå av tre kabelförband med vardera två kablar för elektrisk starkströmsledning, förläggs på ett djup av 0,6 1 meter i marken. När berggrunden är nära markytan kan grundare förläggning tillämpas med kabel i skyddsrör. Det nya markkabelnätet kommer att tryckas under järnvägen och belagda vägar. För att undvika slam i berörda mindre vattendrag kommer grävning att ske med försiktighet så att slambildning i möjligaste mån undviks. Alternativt kan tryckning eller styrd borrning bli aktuellt. Områdeskoncession där markkabelnätet passerar innehas av Södra Hallands Kraft ekonomisk förening. En överenskommelse med Södra Hallands Kraft ekonomiska förening har gjorts avseende förläggning av detta markkabelnät. Markupplåtelseavtal kommer att tas fram med berörda fastighetsägare avseende förläggning av planerat markkabelnät. Dessa avtal kommer sedan att skrivas in som servitutsavtal eller omvandlas till ledningsrätt för att långsiktigt säkerställa rätten att anlägga och bibehålla ledningarna på berörda fastigheter. Ersättning för bestående skada beräknas efter de värderingsgrunder som allmänt tillämpas vid tidpunkten för tillträdet. Ytterligare ett alternativ har studerats, med förläggning delvis på norra sidan av Lagan varvid ledningen efter att den korsat Lagan förläggs förbi Emmedal och Putsered. 8(24)

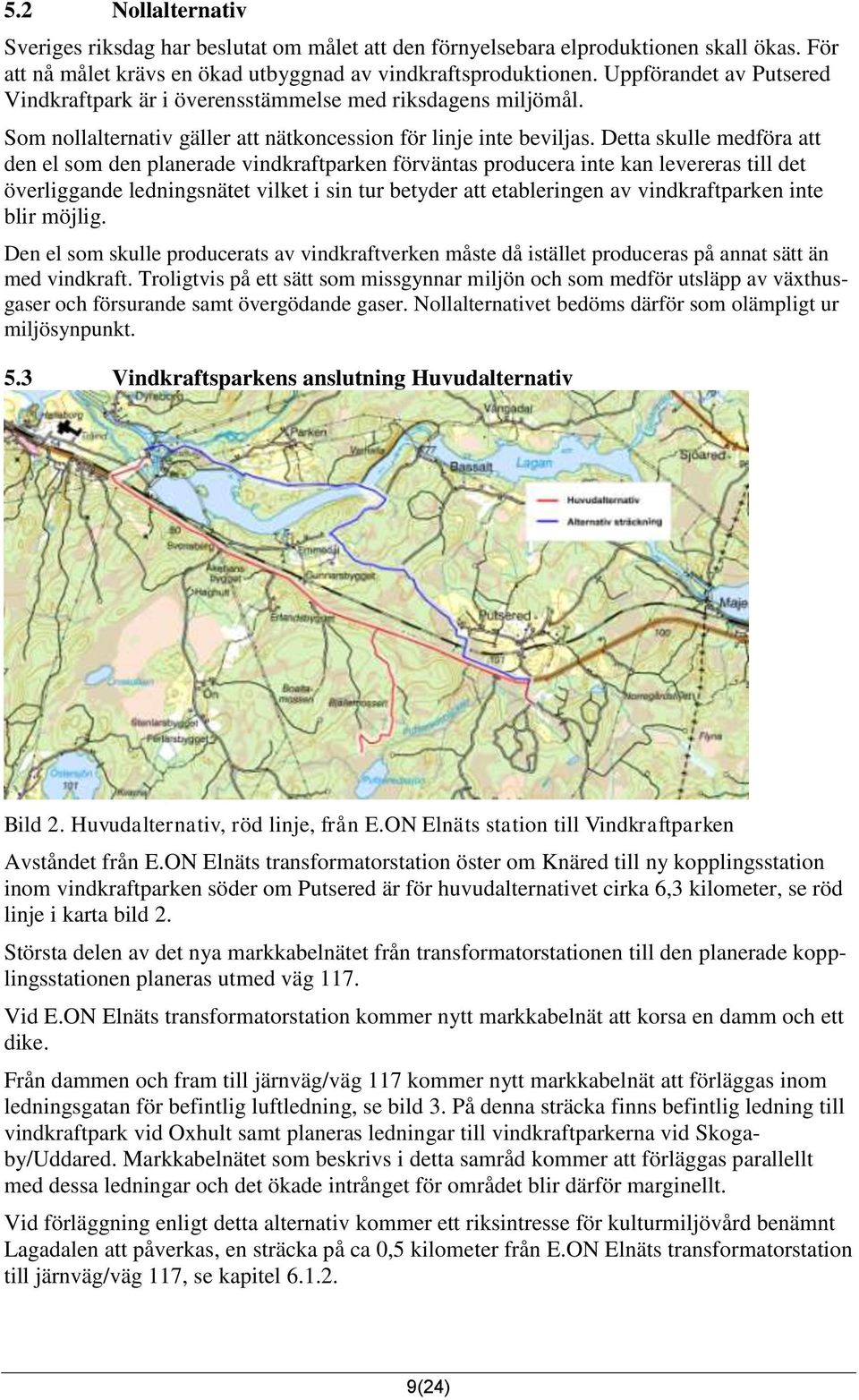

9 5.2 Nollalternativ Sveriges riksdag har beslutat om målet att den förnyelsebara elproduktionen skall ökas. För att nå målet krävs en ökad utbyggnad av vindkraftsproduktionen. Uppförandet av Putsered Vindkraftpark är i överensstämmelse med riksdagens miljömål. Som nollalternativ gäller att nätkoncession för linje inte beviljas. Detta skulle medföra att den el som den planerade vindkraftparken förväntas producera inte kan levereras till det överliggande ledningsnätet vilket i sin tur betyder att etableringen av vindkraftparken inte blir möjlig. Den el som skulle producerats av vindkraftverken måste då istället produceras på annat sätt än med vindkraft. Troligtvis på ett sätt som missgynnar miljön och som medför utsläpp av växthusgaser och försurande samt övergödande gaser. Nollalternativet bedöms därför som olämpligt ur miljösynpunkt. 5.3 Vindkraftsparkens anslutning Huvudalternativ Bild 2. Huvudalternativ, röd linje, från E.ON Elnäts station till Vindkraftparken Avståndet från E.ON Elnäts transformatorstation öster om Knäred till ny kopplingsstation inom vindkraftparken söder om Putsered är för huvudalternativet cirka 6,3 kilometer, se röd linje i karta bild 2. Största delen av det nya markkabelnätet från transformatorstationen till den planerade kopplingsstationen planeras utmed väg 117. Vid E.ON Elnäts transformatorstation kommer nytt markkabelnät att korsa en damm och ett dike. Från dammen och fram till järnväg/väg 117 kommer nytt markkabelnät att förläggas inom ledningsgatan för befintlig luftledning, se bild 3. På denna sträcka finns befintlig ledning till vindkraftpark vid Oxhult samt planeras ledningar till vindkraftparkerna vid Skogaby/Uddared. Markkabelnätet som beskrivs i detta samråd kommer att förläggas parallellt med dessa ledningar och det ökade intrånget för området blir därför marginellt. Vid förläggning enligt detta alternativ kommer ett riksintresse för kulturmiljövård benämnt Lagadalen att påverkas, en sträcka på ca 0,5 kilometer från E.ON Elnäts transformatorstation till järnväg/väg 117, se kapitel (24)

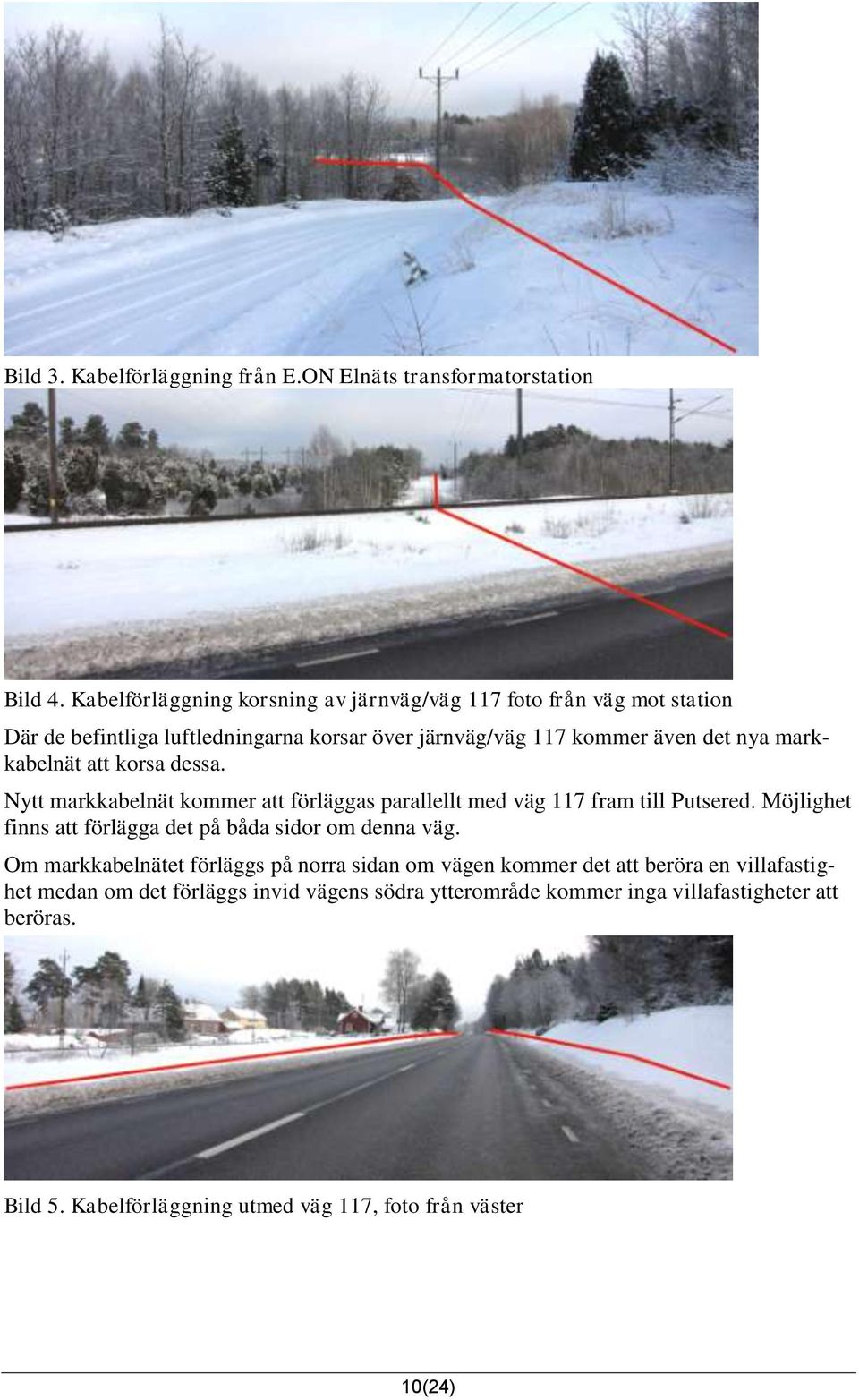

10 Bild 3. Kabelförläggning från E.ON Elnäts transformatorstation Bild 4. Kabelförläggning korsning av järnväg/väg 117 foto från väg mot station Där de befintliga luftledningarna korsar över järnväg/väg 117 kommer även det nya markkabelnät att korsa dessa. Nytt markkabelnät kommer att förläggas parallellt med väg 117 fram till Putsered. Möjlighet finns att förlägga det på båda sidor om denna väg. Om markkabelnätet förläggs på norra sidan om vägen kommer det att beröra en villafastighet medan om det förläggs invid vägens södra ytterområde kommer inga villafastigheter att beröras. Bild 5. Kabelförläggning utmed väg 117, foto från väster 10(24)

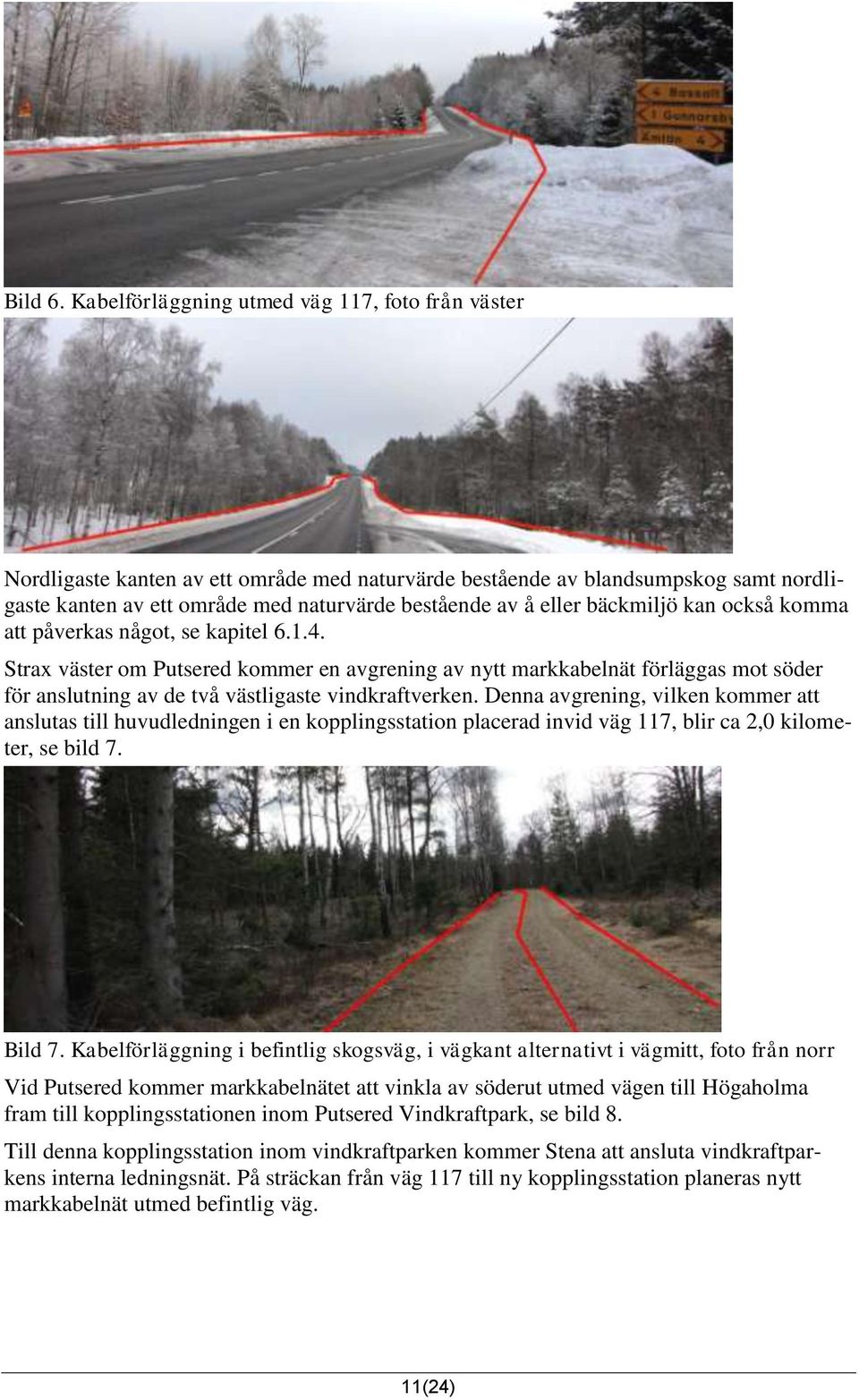

11 Bild 6. Kabelförläggning utmed väg 117, foto från väster Nordligaste kanten av ett område med naturvärde bestående av blandsumpskog samt nordligaste kanten av ett område med naturvärde bestående av å eller bäckmiljö kan också komma att påverkas något, se kapitel Strax väster om Putsered kommer en avgrening av nytt markkabelnät förläggas mot söder för anslutning av de två västligaste vindkraftverken. Denna avgrening, vilken kommer att anslutas till huvudledningen i en kopplingsstation placerad invid väg 117, blir ca 2,0 kilometer, se bild 7. Bild 7. Kabelförläggning i befintlig skogsväg, i vägkant alternativt i vägmitt, foto från norr Vid Putsered kommer markkabelnätet att vinkla av söderut utmed vägen till Högaholma fram till kopplingsstationen inom Putsered Vindkraftpark, se bild 8. Till denna kopplingsstation inom vindkraftparken kommer Stena att ansluta vindkraftparkens interna ledningsnät. På sträckan från väg 117 till ny kopplingsstation planeras nytt markkabelnät utmed befintlig väg. 11(24)

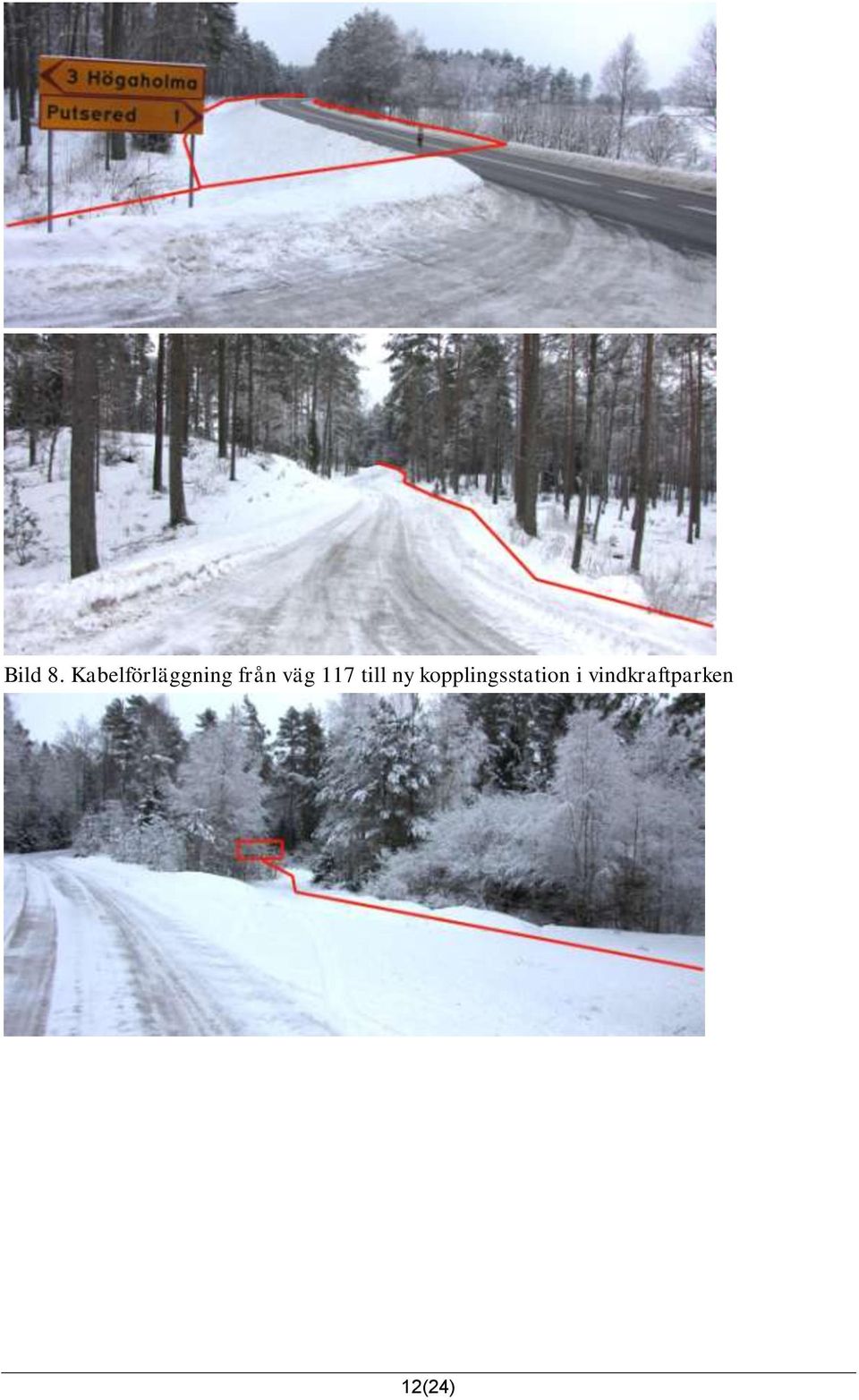

12 Bild 8. Kabelförläggning från väg 117 till ny kopplingsstation i vindkraftparken 12(24)

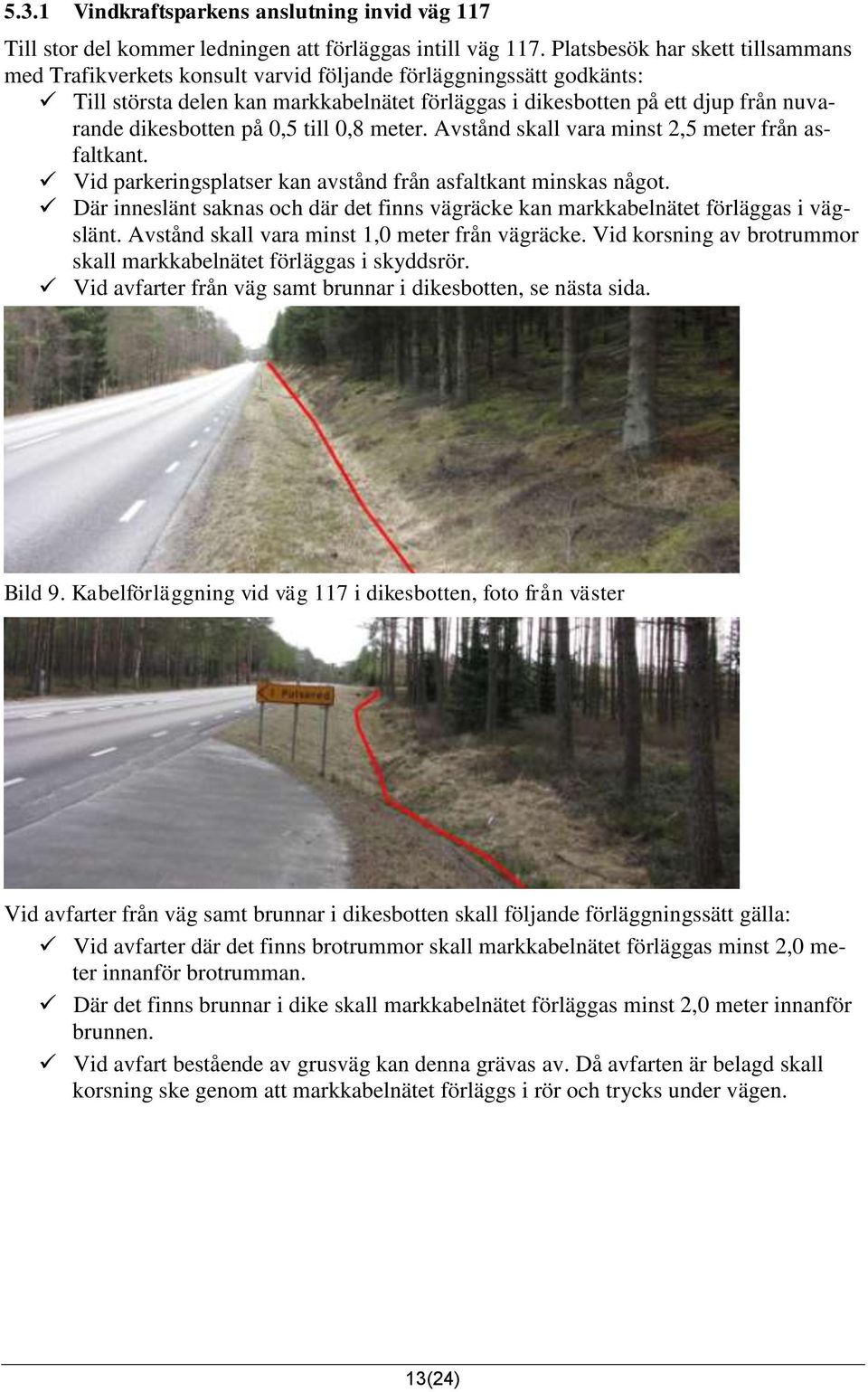

13 5.3.1 Vindkraftsparkens anslutning invid väg 117 Till stor del kommer ledningen att förläggas intill väg 117. Platsbesök har skett tillsammans med Trafikverkets konsult varvid följande förläggningssätt godkänts: Till största delen kan markkabelnätet förläggas i dikesbotten på ett djup från nuvarande dikesbotten på 0,5 till 0,8 meter. Avstånd skall vara minst 2,5 meter från asfaltkant. Vid parkeringsplatser kan avstånd från asfaltkant minskas något. Där inneslänt saknas och där det finns vägräcke kan markkabelnätet förläggas i vägslänt. Avstånd skall vara minst 1,0 meter från vägräcke. Vid korsning av brotrummor skall markkabelnätet förläggas i skyddsrör. Vid avfarter från väg samt brunnar i dikesbotten, se nästa sida. Bild 9. Kabelförläggning vid väg 117 i dikesbotten, foto från väster Vid avfarter från väg samt brunnar i dikesbotten skall följande förläggningssätt gälla: Vid avfarter där det finns brotrummor skall markkabelnätet förläggas minst 2,0 meter innanför brotrumman. Där det finns brunnar i dike skall markkabelnätet förläggas minst 2,0 meter innanför brunnen. Vid avfart bestående av grusväg kan denna grävas av. Då avfarten är belagd skall korsning ske genom att markkabelnätet förläggs i rör och trycks under vägen. 13(24)

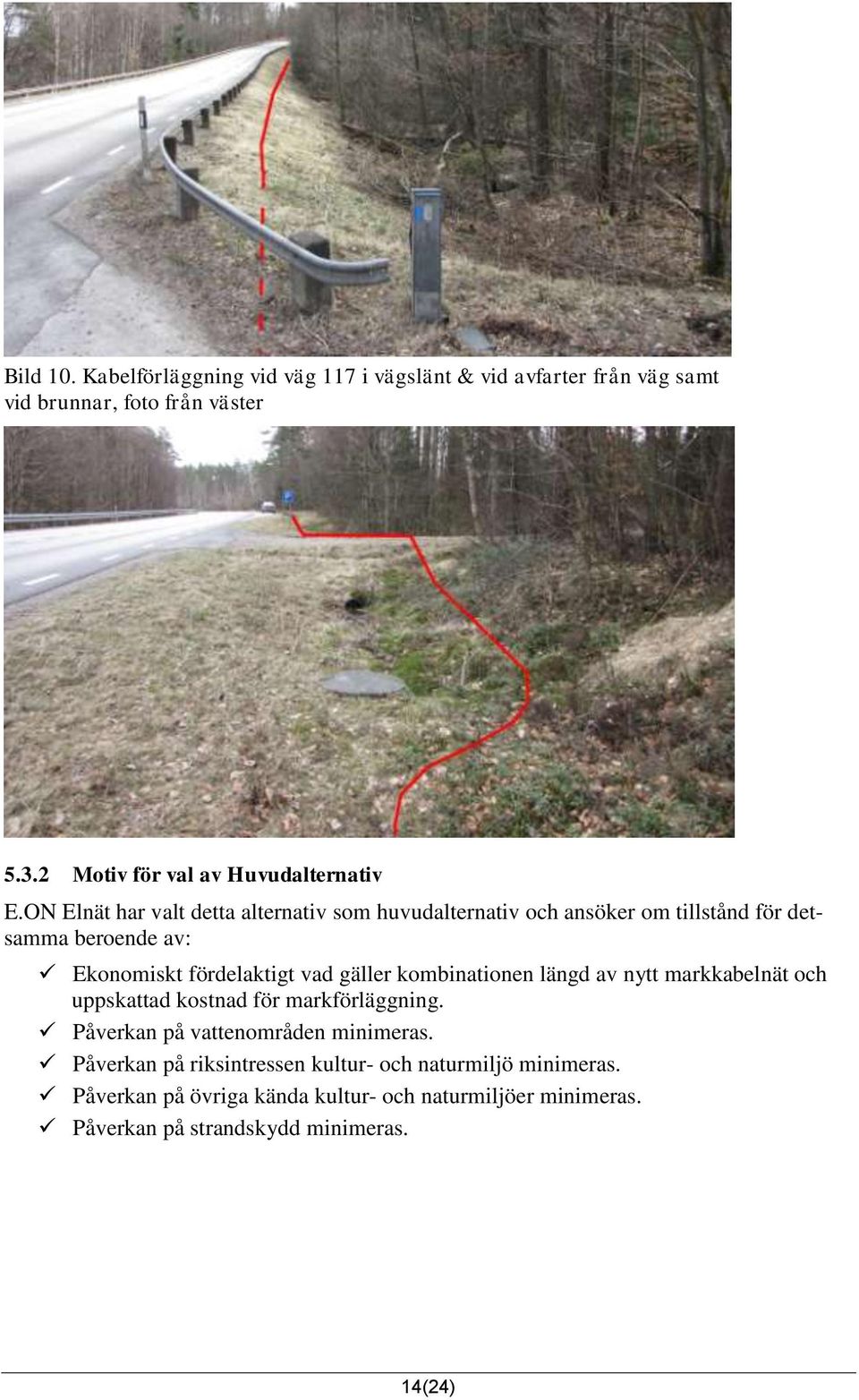

14 Bild 10. Kabelförläggning vid väg 117 i vägslänt & vid avfarter från väg samt vid brunnar, foto från väster Motiv för val av Huvudalternativ E.ON Elnät har valt detta alternativ som huvudalternativ och ansöker om tillstånd för detsamma beroende av: Ekonomiskt fördelaktigt vad gäller kombinationen längd av nytt markkabelnät och uppskattad kostnad för markförläggning. Påverkan på vattenområden minimeras. Påverkan på riksintressen kultur- och naturmiljö minimeras. Påverkan på övriga kända kultur- och naturmiljöer minimeras. Påverkan på strandskydd minimeras. 14(24)

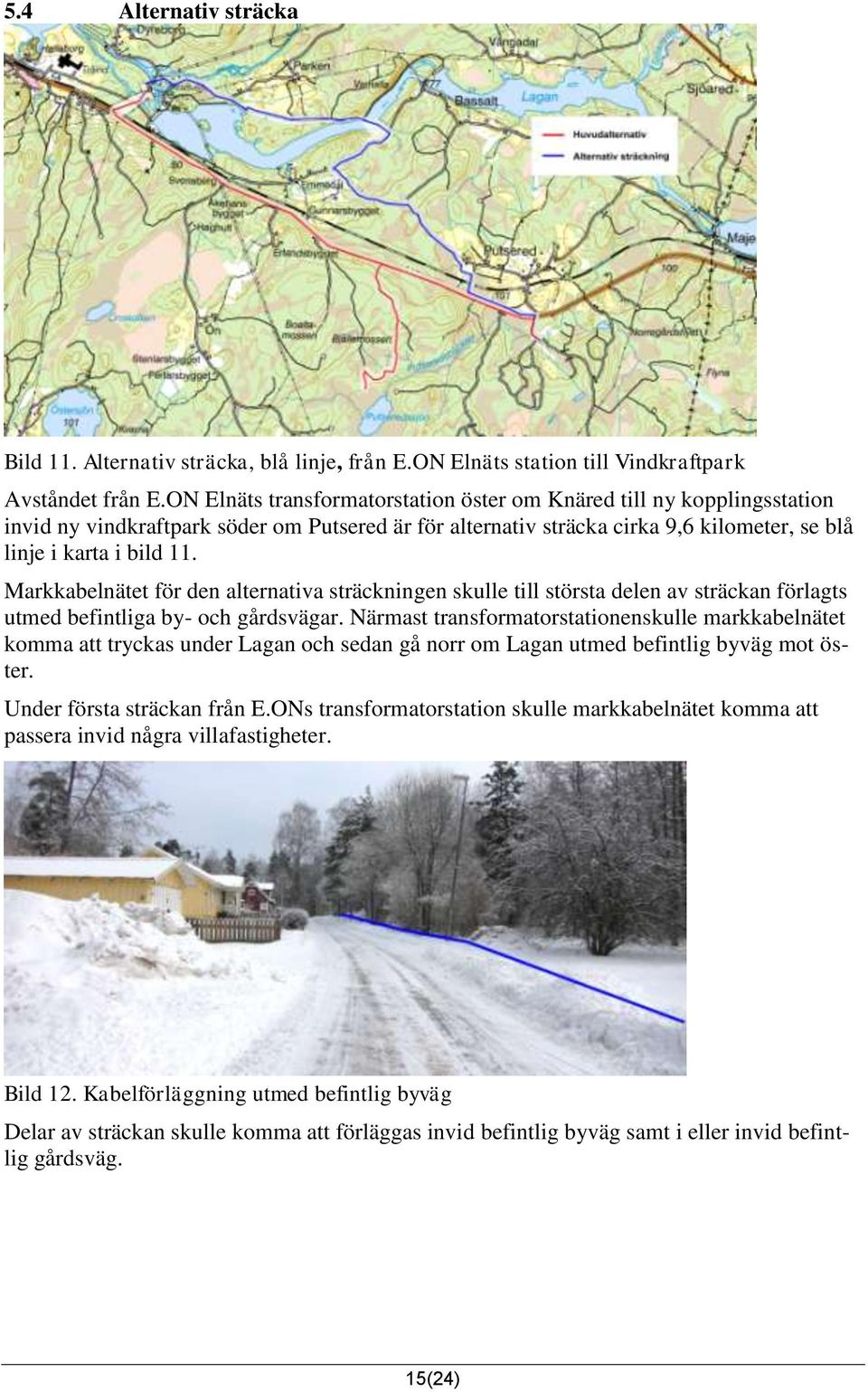

15 5.4 Alternativ sträcka Bild 11. Alternativ sträcka, blå linje, från E.ON Elnäts station till Vindkraftpark Avståndet från E.ON Elnäts transformatorstation öster om Knäred till ny kopplingsstation invid ny vindkraftpark söder om Putsered är för alternativ sträcka cirka 9,6 kilometer, se blå linje i karta i bild 11. Markkabelnätet för den alternativa sträckningen skulle till största delen av sträckan förlagts utmed befintliga by- och gårdsvägar. Närmast transformatorstationenskulle markkabelnätet komma att tryckas under Lagan och sedan gå norr om Lagan utmed befintlig byväg mot öster. Under första sträckan från E.ONs transformatorstation skulle markkabelnätet komma att passera invid några villafastigheter. Bild 12. Kabelförläggning utmed befintlig byväg Delar av sträckan skulle komma att förläggas invid befintlig byväg samt i eller invid befintlig gårdsväg. 15(24)

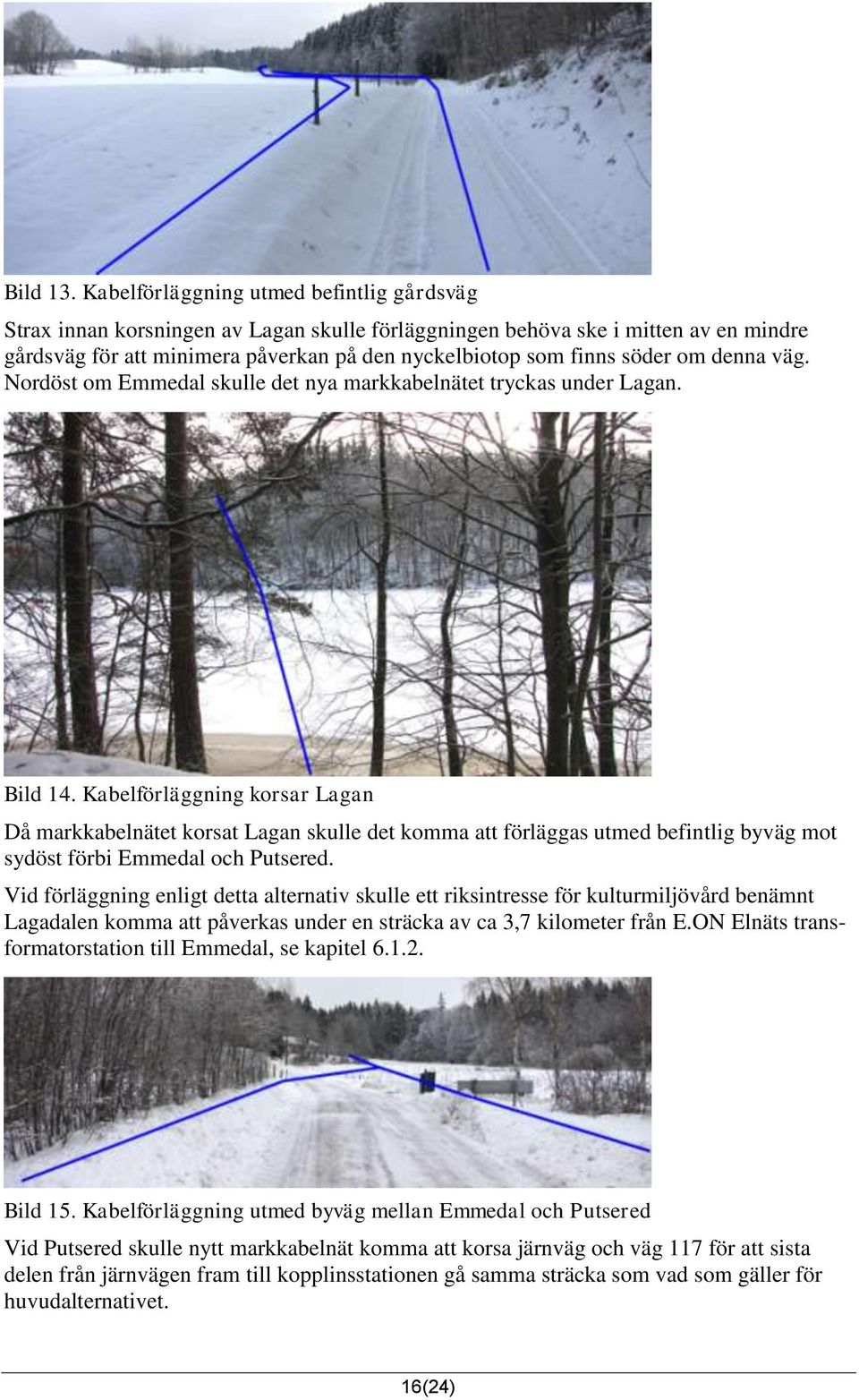

16 Bild 13. Kabelförläggning utmed befintlig gårdsväg Strax innan korsningen av Lagan skulle förläggningen behöva ske i mitten av en mindre gårdsväg för att minimera påverkan på den nyckelbiotop som finns söder om denna väg. Nordöst om Emmedal skulle det nya markkabelnätet tryckas under Lagan. Bild 14. Kabelförläggning korsar Lagan Då markkabelnätet korsat Lagan skulle det komma att förläggas utmed befintlig byväg mot sydöst förbi Emmedal och Putsered. Vid förläggning enligt detta alternativ skulle ett riksintresse för kulturmiljövård benämnt Lagadalen komma att påverkas under en sträcka av ca 3,7 kilometer från E.ON Elnäts transformatorstation till Emmedal, se kapitel Bild 15. Kabelförläggning utmed byväg mellan Emmedal och Putsered Vid Putsered skulle nytt markkabelnät komma att korsa järnväg och väg 117 för att sista delen från järnvägen fram till kopplinsstationen gå samma sträcka som vad som gäller för huvudalternativet. 16(24)

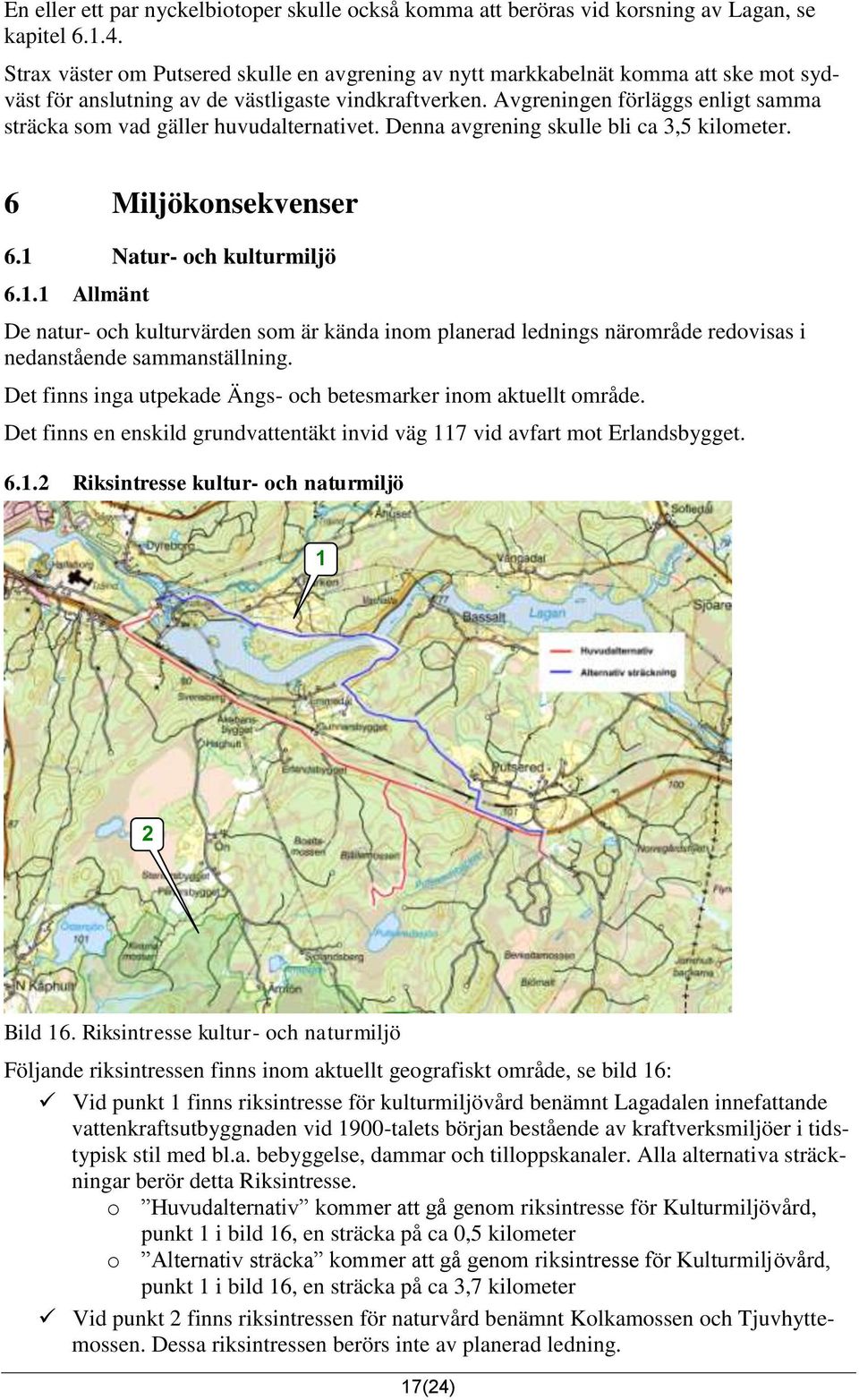

17 En eller ett par nyckelbiotoper skulle också komma att beröras vid korsning av Lagan, se kapitel Strax väster om Putsered skulle en avgrening av nytt markkabelnät komma att ske mot sydväst för anslutning av de västligaste vindkraftverken. Avgreningen förläggs enligt samma sträcka som vad gäller huvudalternativet. Denna avgrening skulle bli ca 3,5 kilometer. 6 Miljökonsekvenser 6.1 Natur- och kulturmiljö Allmänt De natur- och kulturvärden som är kända inom planerad lednings närområde redovisas i nedanstående sammanställning. Det finns inga utpekade Ängs- och betesmarker inom aktuellt område. Det finns en enskild grundvattentäkt invid väg 117 vid avfart mot Erlandsbygget Riksintresse kultur- och naturmiljö 1 2 Bild 16. Riksintresse kultur- och naturmiljö Följande riksintressen finns inom aktuellt geografiskt område, se bild 16: Vid punkt 1 finns riksintresse för kulturmiljövård benämnt Lagadalen innefattande vattenkraftsutbyggnaden vid 1900-talets början bestående av kraftverksmiljöer i tidstypisk stil med bl.a. bebyggelse, dammar och tilloppskanaler. Alla alternativa sträckningar berör detta Riksintresse. o Huvudalternativ kommer att gå genom riksintresse för Kulturmiljövård, punkt 1 i bild 16, en sträcka på ca 0,5 kilometer o Alternativ sträcka kommer att gå genom riksintresse för Kulturmiljövård, punkt 1 i bild 16, en sträcka på ca 3,7 kilometer Vid punkt 2 finns riksintressen för naturvård benämnt Kolkamossen och Tjuvhyttemossen. Dessa riksintressen berörs inte av planerad ledning. 17(24)

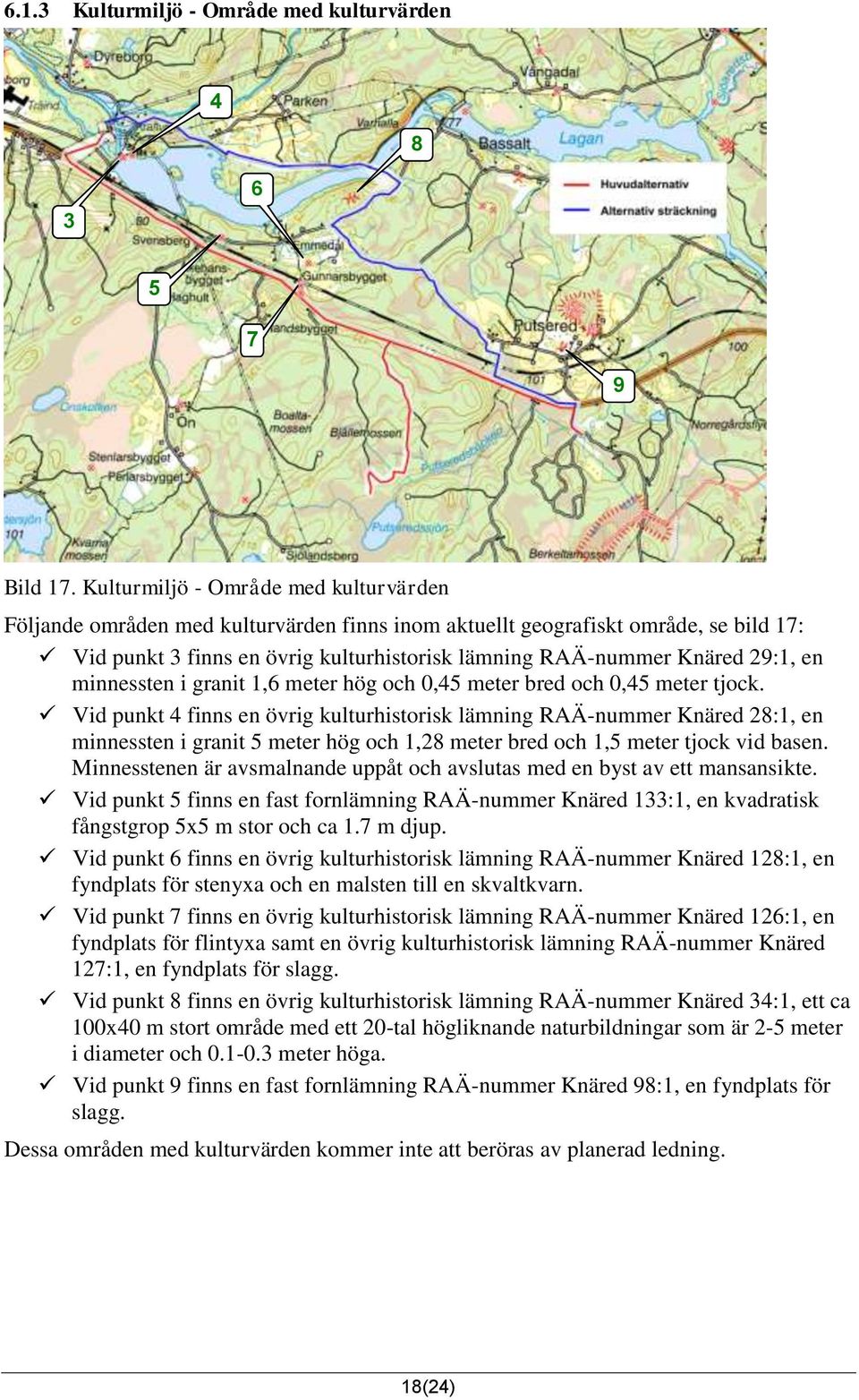

18 6.1.3 Kulturmiljö - Område med kulturvärden Bild 17. Kulturmiljö - Område med kulturvärden Följande områden med kulturvärden finns inom aktuellt geografiskt område, se bild 17: Vid punkt 3 finns en övrig kulturhistorisk lämning RAÄ-nummer Knäred 29:1, en minnessten i granit 1,6 meter hög och 0,45 meter bred och 0,45 meter tjock. Vid punkt 4 finns en övrig kulturhistorisk lämning RAÄ-nummer Knäred 28:1, en minnessten i granit 5 meter hög och 1,28 meter bred och 1,5 meter tjock vid basen. Minnesstenen är avsmalnande uppåt och avslutas med en byst av ett mansansikte. Vid punkt 5 finns en fast fornlämning RAÄ-nummer Knäred 133:1, en kvadratisk fångstgrop 5x5 m stor och ca 1.7 m djup. Vid punkt 6 finns en övrig kulturhistorisk lämning RAÄ-nummer Knäred 128:1, en fyndplats för stenyxa och en malsten till en skvaltkvarn. Vid punkt 7 finns en övrig kulturhistorisk lämning RAÄ-nummer Knäred 126:1, en fyndplats för flintyxa samt en övrig kulturhistorisk lämning RAÄ-nummer Knäred 127:1, en fyndplats för slagg. Vid punkt 8 finns en övrig kulturhistorisk lämning RAÄ-nummer Knäred 34:1, ett ca 100x40 m stort område med ett 20-tal högliknande naturbildningar som är 2-5 meter i diameter och meter höga. Vid punkt 9 finns en fast fornlämning RAÄ-nummer Knäred 98:1, en fyndplats för slagg. Dessa områden med kulturvärden kommer inte att beröras av planerad ledning. 18(24)

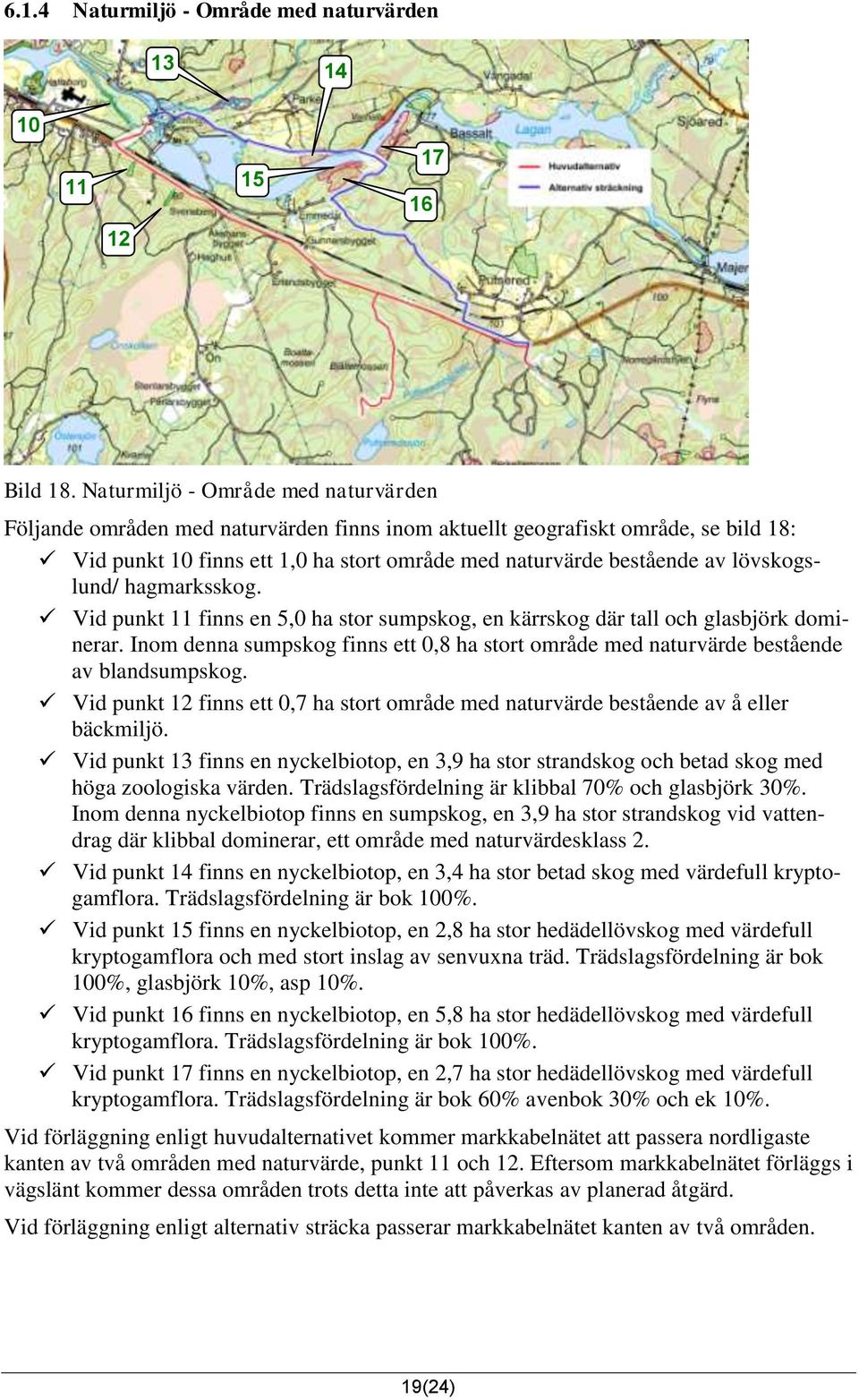

19 6.1.4 Naturmiljö - Område med naturvärden Bild 18. Naturmiljö - Område med naturvärden Följande områden med naturvärden finns inom aktuellt geografiskt område, se bild 18: Vid punkt 10 finns ett 1,0 ha stort område med naturvärde bestående av lövskogslund/ hagmarksskog. Vid punkt 11 finns en 5,0 ha stor sumpskog, en kärrskog där tall och glasbjörk dominerar. Inom denna sumpskog finns ett 0,8 ha stort område med naturvärde bestående av blandsumpskog. Vid punkt 12 finns ett 0,7 ha stort område med naturvärde bestående av å eller bäckmiljö. Vid punkt 13 finns en nyckelbiotop, en 3,9 ha stor strandskog och betad skog med höga zoologiska värden. Trädslagsfördelning är klibbal 70% och glasbjörk 30%. Inom denna nyckelbiotop finns en sumpskog, en 3,9 ha stor strandskog vid vattendrag där klibbal dominerar, ett område med naturvärdesklass 2. Vid punkt 14 finns en nyckelbiotop, en 3,4 ha stor betad skog med värdefull kryptogamflora. Trädslagsfördelning är bok 100%. Vid punkt 15 finns en nyckelbiotop, en 2,8 ha stor hedädellövskog med värdefull kryptogamflora och med stort inslag av senvuxna träd. Trädslagsfördelning är bok 100%, glasbjörk 10%, asp 10%. Vid punkt 16 finns en nyckelbiotop, en 5,8 ha stor hedädellövskog med värdefull kryptogamflora. Trädslagsfördelning är bok 100%. Vid punkt 17 finns en nyckelbiotop, en 2,7 ha stor hedädellövskog med värdefull kryptogamflora. Trädslagsfördelning är bok 60% avenbok 30% och ek 10%. Vid förläggning enligt huvudalternativet kommer markkabelnätet att passera nordligaste kanten av två områden med naturvärde, punkt 11 och 12. Eftersom markkabelnätet förläggs i vägslänt kommer dessa områden trots detta inte att påverkas av planerad åtgärd. Vid förläggning enligt alternativ sträcka passerar markkabelnätet kanten av två områden. 19(24)

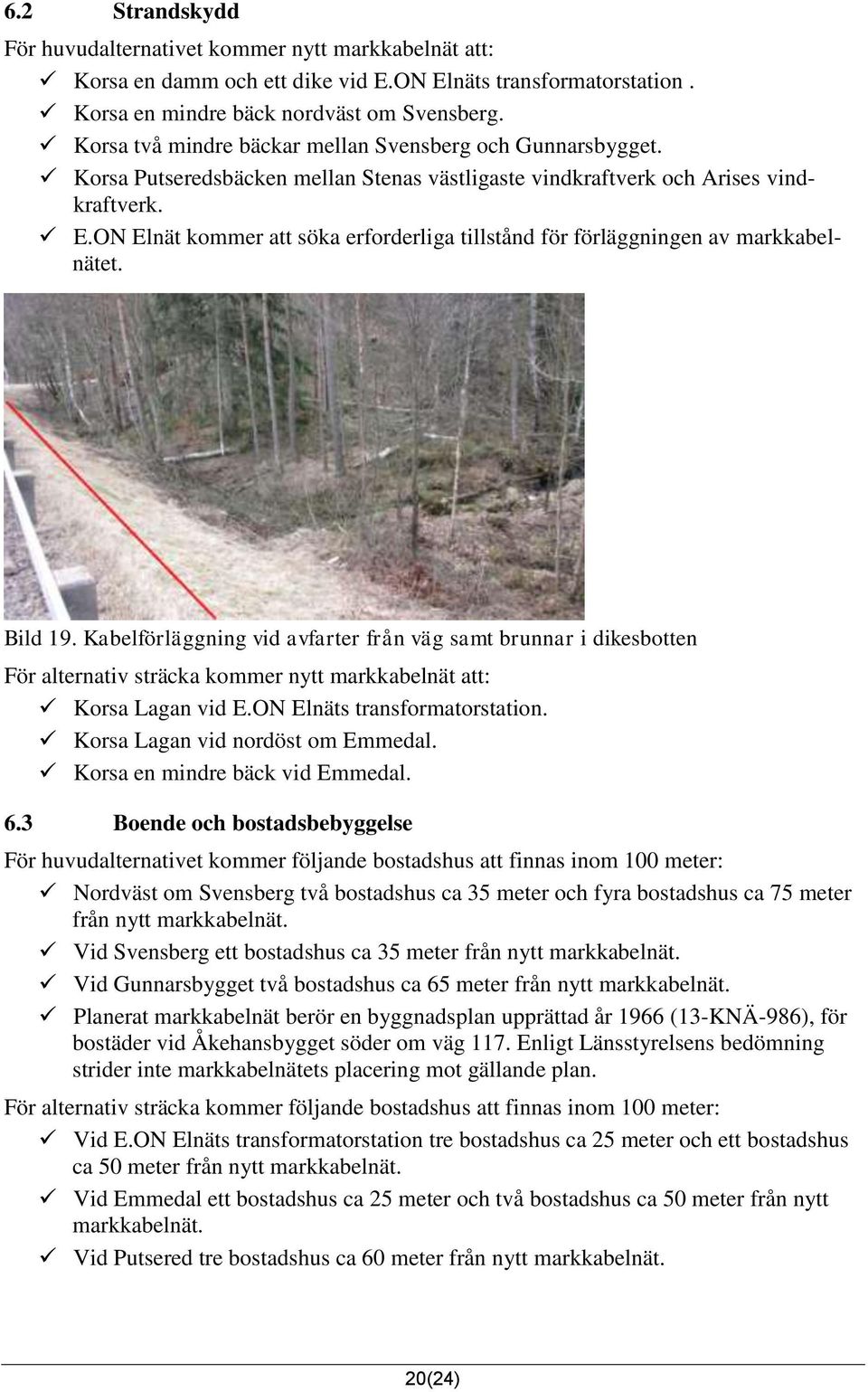

20 6.2 Strandskydd För huvudalternativet kommer nytt markkabelnät att: Korsa en damm och ett dike vid E.ON Elnäts transformatorstation. Korsa en mindre bäck nordväst om Svensberg. Korsa två mindre bäckar mellan Svensberg och Gunnarsbygget. Korsa Putseredsbäcken mellan Stenas västligaste vindkraftverk och Arises vindkraftverk. E.ON Elnät kommer att söka erforderliga tillstånd för förläggningen av markkabelnätet. Bild 19. Kabelförläggning vid avfarter från väg samt brunnar i dikesbotten För alternativ sträcka kommer nytt markkabelnät att: Korsa Lagan vid E.ON Elnäts transformatorstation. Korsa Lagan vid nordöst om Emmedal. Korsa en mindre bäck vid Emmedal. 6.3 Boende och bostadsbebyggelse För huvudalternativet kommer följande bostadshus att finnas inom 100 meter: Nordväst om Svensberg två bostadshus ca 35 meter och fyra bostadshus ca 75 meter från nytt markkabelnät. Vid Svensberg ett bostadshus ca 35 meter från nytt markkabelnät. Vid Gunnarsbygget två bostadshus ca 65 meter från nytt markkabelnät. Planerat markkabelnät berör en byggnadsplan upprättad år 1966 (13-KNÄ-986), för bostäder vid Åkehansbygget söder om väg 117. Enligt Länsstyrelsens bedömning strider inte markkabelnätets placering mot gällande plan. För alternativ sträcka kommer följande bostadshus att finnas inom 100 meter: Vid E.ON Elnäts transformatorstation tre bostadshus ca 25 meter och ett bostadshus ca 50 meter från nytt markkabelnät. Vid Emmedal ett bostadshus ca 25 meter och två bostadshus ca 50 meter från nytt markkabelnät. Vid Putsered tre bostadshus ca 60 meter från nytt markkabelnät. 20(24)

21 7 Konsekvensbedömning nytt markkabelnät 7.1 Påverkan vid byggnation och underhållsarbete Miljöeffekterna vid kabelförläggningen bedöms som små och påverkan minimeras eftersom den nya 30 kv förbindningen till stor del kommer att förläggas i av infrastruktur tidigare påverkat område som i och längs med befintliga by- och gårdsvägar, inom järnvägsområde samt inom område för riksväg. Små utsläpp till luft från fordon och maskiner uppkommer vid kabelförläggningen. Vid kabelförläggningen samt framtida underhållsarbete kommer arbetet att ske med hänsyn taget till gällande policy vad gäller miljöfrågor. I dessa innefattas de miljökrav som gäller vid arbete på eller invid nätanläggningar varvid hänsyn skall tas till följande: Att transporter utförs med för uppgiften lämpliga maskiner och fordon och på ett sådant sätt att onödiga markskador undviks. Att utrustning som används skall vara i sådant skick att risken för oönskad miljöpåverkan minimeras. Att avfall som uppstår i samband med nätåtgärder skall omhändertas enligt gällande lagstiftning för återanvändning, återvinning och energiutvinning. Att samråd hålls med länsstyrelse, kommun och myndighet i samband med eventuell ändrad sträcka avseende kabelförläggning. 7.2 Markkabelnätets påverkan på landskap, natur- & kulturvård E.ON Elnät bedömer att förläggning av nytt markkabelnät kan ske så att belastningen på omgivande geografiskt område minimeras. Nytt markkabelnät kommer att förläggs på ett djup av 0,6-1 meter. När berggrunden är nära markytan kan grundare förläggning tillämpas med kabel i skyddsrör. Markkabelnätet kommer att tryckas under järnvägen, belagda vägar samt Lagan. Genom detta kommer påverkan på berörda områden och objekt att minimeras. Även vid mindre vattendrag kan tryckning av markkabelnätet utföras om bedömning sker att vattendraget påverkas negativt av planerad åtgärd med schaktning. Huvudalternativet ger enligt E.ON Elnäts bedömning den minsta påverkan på aktuellt område vad gäller natur- och kulturvärden samt strandskydd. 7.3 Markkabelnätets driftsäkerhet Följande gäller för driftsäkerheten för aktuellt markkabelnät: E.ON Elnät anser att driftsäkerheten kommer att bli hög. Känsligheten för yttre påverkan på markkabelnätet inom aktuellt område i form av extrem väderlek är enligt E.ON Elnäts bedömning liten. 7.4 Material Det material som kommer att användas är PEX-isolerad markkabel med aluminiumkärna, jordlina av koppar, opto-/signalkabel och vid behov skyddsrör av plast. Från transformatorstationen fram till kopplingsstationen inom vindkraftparken kommer det att förläggas tre kabelförband med vardera två 30 kv markkablar i utförande som trefaskabel med en area på upp till 3x240 mm². 21(24)

22 7.5 Elektriska och magnetiska fält (EMF) Elektromagnetiska fält används som ett samlingsnamn för elektriska och magnetiska fält. Dessa fält uppkommer t.ex. vid generering, överföring och användning av el. Fälten finns överallt i vår miljö, både ute i samhället och i våra hem, och härstammar bl.a. från kraftledningar och elapparater. Det elektriska fältet brukar mätas i enheten kilovolt per meter (kv/m). Elektriska fält av någon storlek finns praktiskt taget bara kring högspänningsanläggningar. Fältet avskärmas lätt av t.ex. växter och byggnadsmaterial. Av det skälet fås i princip inget elektriskt fält inomhus härstammande från elanläggningar utanför huset. Det elektriska fältet anses därför inte vara relevant att redovisa och diskutera i denna MKB. Magnetiska fält mäts i enheten mikrotesla (µt). Fälten alstras av den ström som flyter i ledningen och varierar med strömmens variation. Den resulterande fältstyrkan beror förutom på strömmens storlek även på ledningens fasers inbördes placering och avståndet emellan dem. Magnetfältet avtar normalt med kvadraten på avståndet till ledningen men avskärmas inte av normala byggnadsmaterial. I Sverige fördelas ansvaret för hälsofrågor med anknytning till magnetfält på fem myndigheter Arbetsmiljöverket, Boverket, Elsäkerhetsverket, Socialstyrelsen och Strålsäkerhetsmyndigheten. Myndigheterna genomför mätningar, utvärderar forskning inom området, ger råd och rekommendationer och tar fram föreskrifter. Eftersom hälsoeffekter från magnetfält på lång sikt inte kan uteslutas har myndigheterna valt att rekommendera en viss försiktighet, både för allmänheten och i arbetslivet. Myndigheterna ger följande rekommendationer vid samhällsplanering och byggande, om de kan genomföras till rimliga kostnader: Sträva efter att utforma eller placera nya kraftledningar och andra elektriska anläggningar så att exponering för magnetfält begränsas. Undvik att placera nya bostäder, skolor och förskolor nära elanläggningar som ger förhöjda magnetfält. Sträva efter att begränsa fält som starkt avviker från vad som kan anses normalt i hem, skolor, förskolor respektive aktuella arbetsmiljöer. E.ON Elnät skall i sitt agerande följa denna av myndigheterna formulerade försiktighetsprincipen. 22(24)
