NTItools VVS LT 2015
|
|
- Alexander Månsson
- för 8 år sedan
- Visningar:
Transkript
1 1 NTItools VVS LT 2015
2 2 Manual NTItools VVS LT 2015 för AutoCAD LT 2015
3 Innehåll Förord... 4 Användargränssnittet... 5 NTItools VVS LT Beskrivning av modulens innehåll... 5 Ribbonflik NTItools VVS LT... 5 Ribbonflik Systeminställning... 6 Ribbonflik Ritningsstart... 7 Ribbonflik - Text... 8 Ribbonflik Rör... 9 Ribbonflik Ventilation Ribbonflik Schema Rör Ribbonflik Schema Ventilation STÄLLA IN VÄRDEN I SYSTEMET Systemvariabler, förklaring av variabler ARBETSMETOD I NTITOOLS VVS LT VENTILATION ARBETSMETOD I NTITOOLS VVS LT RÖR ARBETSMETOD I NTITOOLS VVS LT SCHEMA
4 4 Förord Copyright 2015 NTI CADcenter All form av kopiering, hel eller delvis, är enligt lagen om upphovsrätt den 30 december 1960 förbjudet utan NTI CADcenter AB s medgivande. Varje licens gäller endast för en dator. Då programmet installeras, auktoriseras licensen och knyts till den aktuella AutoCAD licensen. Detta innebär att det inte går att installera applikationen på någon annan AutoCAD licens. NTI CADcenter AB förbehåller sig rätten att ändra och förbättra programmet. Ansvarsfrihet: Användaren förutsätts ha erforderliga kunskaper inom VVS-området, att korrekta indata anges samt att en korrekt utvärdering av resultatet sker. NTI CADcenter AB avsäger sig allt ansvar för beräkningsresultatet. Vi ger inga garantier, varken direkta eller indirekta med hänseende till detta program. Vi garanterar inte dess kvalité, prestanda eller dess användningsområden. NTI CADcenter AB är på inga villkor ansvarig för direkta, indirekta, tillfälliga eller därav följande skador som uppkommit p.g.a. någon defekt i programmet. Detta gäller även om vi blivit meddelade om möjligheterna till sådan skada.
5 5 Användargränssnittet AutoCAD LT 2015 har default ett mörkare färgschema än tidigare versioner. Dock har vi valt att i denna manual växla och välja det ljusare färgschemat för menyerna. Du kan själv växla färgschema via Options Diplay och Color scheme:. NTItools VVS LT 2015 NTItools VVS LT 2015 består av åtta flikar (tabs) i Ribbon enligt bilden nedan. Beskrivning av modulens innehåll Ribbonflik NTItools VVS LT NTItools VVS LT Länk till hemsida och manual med arbetsexempel via webbläsare. Pilen längst ner i högra hörnet, rapporterar versionsnummer för NTItools VVS LT på kommandoraden. NTItools VVS LT Variabler Återställning/inställning av NTItools VVS LT grundinställningar till fabriksvärden. Efter grundinställning kan önskade värden för lager- och systeminställningar göras enligt nedan. Aktivera lagerstandarder I Ribbonfliken NTItools VVS LT aktiveras önskad lagerstandard. Inställningarna gäller för samtliga applikationer. Valbara lagersystem: 2 varianter av Bygghandling 90; (ensam VVS-projektör eller separata V + VS-projektörer), Point VVS Svensk, Norsk och Dansk. Bygghandling 90 variant 1 är förvald. Vald lagerstruktur kommer att sparas i minnet till dess ett nytt val görs. Detta gäller även om nya ritningar påbörjas.
6 6 Linjetypsinställning Med ändrad lagerstandard ändras även linjestrukturen. De olika lagerstandarderna kommer från olika leverantörer och har sina definierade linjemönster. Varje enskild linjetyp kan bytas ut genom att klicka på raden och ange ett nytt linjetypsnamn på kommandoraden. OBS! Linjetypen som är namngiven här måste finnas på den ritning som är aktiv. Fördefinierade linjetypsnamn laddas med programmet vid ritningsstart. Ändras någon linjetyp i denna lista måste den laddas manuellt i ritningen. Ribbonflik Systeminställning Kanal- och rörinställningar Systeminställning för Avlopp, Tappvatten, Sprinkler, Gas och tryckluft, Kyla, Värme, Ventilation och Signalledning. Välj önskat system och skriv in systemnamn Enter variable name: SysName511 Value <S1>: Välj färg och linjetyp i knappmenyerna under systemvalet. Lagrets färg Enter variable name: LayCol511 Value <YELLOW>: Systemets färg Enter variable name: SysCol511 Value <BYLAYER>: Lagrets linjetyp Enter variable name: LayLT511 Value <Continuous>: Systemets linjetyp Enter variable name: SysLT511 Value <BYLAYER>: Systeminställning för Ventilation: OBS! Kanalfärg skall vara BYLAYER. Önskad färg på kanaler anges som LayCol, dvs. lagrets färg.
7 7 Ribbonflik Ritningsstart Symbolskala OBS! Symbolskala måste sättas i varje fil innan man börjar rita med NTItools VVS! Öppna Ritningsstart och aktivera utskriftsskalan. Dvs. den skala som linjer och textning skall förhålla sig till när modellen skall skrivas ut på ett pappersark. Tips! En 1:50 ritning ska i vissa fall skrivas ut i halvskala. Då är texthöjden 3,5 mm i skala 1:50 även läsbart i skala 1:100 som då är 1,75 mm hög. Välj 1:1, 1:2, osv. till 1:400 eller ange valfri skalfaktor genom att klicka på 1:? Annotation Scale ställs automatiskt till samma värde som symbol- och linjetypsskala. Vid valfri skala kommer inte Annotation Scale att följa skalfaktorn. Ritram för layoutfliken Sätt in ritram i ny layoutflik. Ange namn för layoutfliken. Komplettera med ritningshuvud, handlingsstatus skalstockar och revideringstexter. Rensa defaultlayouter, dvs layouter med namnet Layout1 och Layout2 Ritram för modellfliken Sätt in ritram i modellfliken Komplettera med ritningshuvud, handlingsstatus skalstockar och revideringstexter. Då man väljer en ritram för modellfliken, kommer den att skalas upp i förhållande till den valda symbolskalan.
8 8 Ribbonflik - Text Textinställningar Återställ standardfärger för text eller ställ in önskad färg för olika texthöjder samt för hänvisningslinje Färgen väljs med med AutoCAD färgnummer: 1=röd, 2=gul, 3=grön, 4=cyan, 5=blå, 6=magenta, 7=vit/svart osv. Välj en av de fördefinierade textstilarna, eller skapa en egen inställning. Val för textning: Stan = Textstilen Txt med fonten Txt Iso1 = Textstilen Isocp med fonten Isocp Iso2 = Textstilen Isocp2 med fonten Isocp2 Rom = Textstilen Roman med fonten Romand Textstil öppnar dialogen för definition av textstilar Välj texthöjd. (Inställning med färgjustering för tjocklek). Texta i lager lika det objekt du väljer Texta i lager enligt valt rörsystem Modify / Redigera I Textfliken finns dessutom AutoCAD panel för redigering, Modify. Denna kan enkelt tändas / släckas genom högerklick på ribbon, då man kan välja Show Panels och välja vilka delar som ska visas.

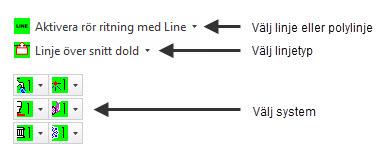

9 9 Ribbonflik Rör Rita rör i NTItools VVS LT Välj dimension och sätt in rördetaljer (ventiler, pumpar mm) med storlek anpassad efter dimension, eller välj rördetaljer, markeringar osv. Innehåll i Rör Rördetaljer Pump, Dubbelpump, 2-vägs ventiler, 3-vägs avstängningsventil, Backventil, Magnetventil, Säkerhetsventil, Reduceringsventil. Filter, Ångfälla, Kondensavledare Flödesmätare, Flödesriktningspil, Golvbrunnar, Vattenlås, Radiator, Expansionstank, Renslucka, Rörfixering, Rörpropp, Rörfläns, Avtappningsventil, Avluftare, Termometer, Manometer, Badkar bidéer tvättställ WC, Generella styrenheter Markeringar Ringar och punkter i storlek enligt SS Ringar och punkter med dimension Rörisolering Tips! Vid insättning av ringar och punkter, använd Ctrl för att växla mellan olika insättningspunkter. Undercentral Värmepannor, Värmepump, Värmeväxlare, Expansionskärl, Varmvattenberedare, Elskåp. Sprinkler Ring, Punkt, olika Sprinklerhuvud, Avtappningsventil, Avluftare Styr & Regler Signalledningar, Givare, Termometer, Manuell inställning, Ställdon mm Modify / Redigera I Rörfliken finns dessutom AutoCAD panel för redigering, Modify.

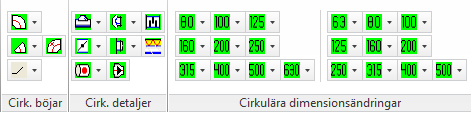

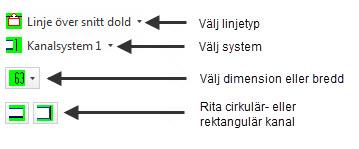

10 10 Ribbonflik Ventilation Rita rör i NTItools VVS LT Välj ritsätt för kanaler. Detta påverkar vilken linjetyp som används. Det aktiverade valet visas på knapparna. Välj kanalsystem. Ritvinkeljustering och inställning för storlek på Pickbox. Välj diameter och system för cirkulära kanaler. Eller välj bredd och system för rektangulära kanaler. Här finns också markeringar för cirkulära och ektangulära kanalsnitt. Rita cirkulära böjar, detaljer och markeringar för upp- och nedgångar. Välj dimensionsförändringar för förminskning eller förstoring. Rita rektangulära böjar, detaljer och markeringar för upp- och nedgångar. Rita ventilationsdon och aggregatdelar
11 11 Innehåll i Ventilation Till-, Från- och överluftsdon Tilluftsdon tak, vägg, lågimpuls och direkt på kanal Frånluftsdon tak, vägg, kontrollventil och direkt på kanal, Överluftsdon Använd Systemuppritning för att snabbt rita upp enkla kanallinjer med bredd enligt vald dimension. Välj cirkulär dimension på samma sätt som vid övrigt kanalritande. (se Dimension och System ovan) Flödesriktningspil anpassad till gällande kanalbredd. Flödessymbol för Till/Frånluftsdon. Flödesriktningspil för överluft Cirkulära detaljer T-kors, X-kors, Avgreningar, Ändlock Ange dimension på kommandoraden. För T-Kors och X-kors anges genomloppsdimensionen (C_Size) och Anslutningsdimensionen (Brand_Size) Cirkulära spjäll och Ljuddämpare Spjäll och ljuddämpare för insättning i kanal. Ange dimension på kommandoraden. Rektangulära spjäll och Ljuddämpare Spjäll och ljuddämpare för insättning i kanal. Ange dimension på kommandoraden. Isolering Kanalisolering Aggregatdelar Spjälldel, Blandningsspjäll, Filterdel, Ljuddämpare (rak och vinklad uppåt), Tomdelar, Värmebatterier, Kylbatterier, Återvinningsbatterier, Befuktning, Diffusor, Fläkt (rakt och vinklat utlopp), Värmeväxlare, Cirkulära och Rektangulära fläktar, värmare i plan och sidvy Modify / Redigera I Ventilationfliken finns dessutom AutoCAD panel för redigering, Modify.
12 12 Ribbonflik Schema Rör Linjebredd för rör: Ange vilken linjebredd som ska användas för rör. Välj systemtyp och systemnummer för Tappvatten, Avlopp, Gas / Tryckluft eller Värme. De olika kylsystemen 1-5 har sex undersystem med linjetyper för rörtyper. Värmeväxlare, värme- och kylbatterier Styr & Regler Välj system för signalledning och rita kopplingspunkter Elutrustning Omkopplare, Brytare, Transformator DUC mm Isometrisk ritning ON/OFF Isometrisk ritning, ISO Toggle (F5). Rita från befintlig ledning. OBS! Kombinera dessa funktioner med Ortho-inställningen i Statusraden längst ner i programfönstret. Innehåll i Schema Rör Rördetaljer Punkt, Pump, Dubbelpump, 2-vägs ventiler, 3-vägs avstängningsventil, Backventil, Magnetventil, Säkerhetsventil, Reduceringsventil. Filter, Ångfälla, Kondensavledare Övriga rördetaljer Flödesmätare, Flödesriktningspil, Golvbrunn, Vattenlås, Radiator, Expansionstank, Renslucka, Rörfixering, Rörpropp, Rörfläns, Avtappningsventil, Blandare, Dusch, Avluftare, Brandposter, Generella styrenheter
13 Kyldetaljer (dynamiska block) Stängventiler, Backventiler, Reglerventiler, Säkerhetsventiler, Ställdon med ventiler, Ställdon, Rörledningstillbehör, Behållare och cisterner, Behållare med inv. utrustning, Hjälpmedel för värmning eller kylning, Värmeväxlare, Filter, Avskiljare, Omrörare, Vätskepumpar, Kompressorer fläktar, Lyftning transportering, Vägning, Anordning för spridare, Motorer, Maskiner, Drivkraft. De detaljer som är i form av dynamiska block sätts in i sin grundform och byts sedan till den typ som önskas. T.ex kan en generell ventil med ställdon bytas till en Strömlöst stängd genom att man markerar symbolen och klickar på den blå pilen som visas alldeles i närheten. Välj typ i listan. 13 Styr & Regler Givare, Givare med intern mätpunkt, Givare med intern mätpunkt samt styrfunktion, Givare med extern mätpunkt, Utomhusgivare, Kapillärgivare, Differensgivare, Termometer, Manuell inställning, Ställdon, Ställdon - stannar., Ställdon - stänger, Ställdon - öppnar, Ställdon - kolv, Ställdon - fjäderbelastad, Ställdon viktbelastad Isometriska rördetaljer Ventiler Pumpar, Rördetaljer, Styr Regler, Övrig utrustning, Inredning i planvy. För vissa detaljer, tänds tillfälligt ett verktygsfält med vinkelangivelser. Välj insättningsvinkel och montera symbolen. Modify / Redigera I Schema Rör finns dessutom AutoCAD panel för redigering, Modify. Denna kan enkelt tändas / släckas genom högerklick på ribbon, då man kan välja Show Panels och välja vilka delar som ska visas.
14 Ribbonflik Schema Ventilation Linjebredd för kanaler: Ange den linjebredd som ska användas för huvudkanal, avgreningskanal och linjekanal. Välj systemnummer och typ av kanal (huvud-, avgrenings-, eller linjekanal), eller rita kanal från befintlig. 14 Flödesschema: Undercentraler Innehåller ett antal flödesscheman för shuntgrupper, fjärrvärmesystem, pannsystem mm Ventilation Innehåller ett antal flödesscheman för olika aggregat och fläktar med värmeväxlare, värme- och kylbatterier Styr & Regler Välj system för signalledning och rita kopplingspunkter Elutrustning Omkopplare, Brytare, Transformator DUC mm Innehåll i Schema Ventilation Kvadratisk kanaldetalj / Rektangulär kanaldetalj Kvadratiska resp. rektangulära symboler för ventilation Galler, ON/OFF spjäll, Justerbart spjäll, Brandspjäll, Ledskenor, Filter, Fläkt, Ljuddämpare, Diffusor, Tom del, Luftbefuktare, Luftavfuktare, Värmebatteri vattenburen, Värmebatteri EL, Kylbatteri vattenburen, Kylbatteri direktexpansion, Värmeväxlare roterande, Värmeväxlare enkel Övriga ventilationsdetaljer Tilluftsdon: Flödespil, Fyrkantstakspridare, Rund takspridare, Spridare sektion, Frånluftsdon: Flödespil, Fyrkantigt frånluftsdon, Runt frånluftsdon, Frånluftsdon sektion
15 STÄLLA IN VÄRDEN I SYSTEMET NTItools VVS LT 2015 har en kraftfull lageruppbyggnadsmöjlighet. Varje system har egna variabler som byggs upp med lagrets namn, färg och linjestruktur samt att linjen som representerar ett rör kan ha en egen färg och linjestruktur. Denna uppbyggnad skapas när man klickar på att rita någon rör/kanal. Det finns två sätt att justera applikationens inställningar. Dessa redovisas här nedan. Systeminställning via Ribbon är den metod som kan användas om en eller två justeringar skall göras. Inställningar direkt i script är den metod som skall användas när mer genomgripande justeringar skall göras, och på flera datorer. Systemförändringar Att ändra i systemen för att anpassa systemnamnen och utseenden i form och färg är enkelt. Först skall vi förklara hur de hänger ihop. Lagernamn skapas som en kombination av systemets baslager och systemnamnet. Basbenämningen t.ex. V som är tappvattenledningens baslager. Systemets namn t.ex. Tappvattensystem 1 Namn: KV1 Dessa två variabler kommer att kombineras för att skapa systemets lager V KV1 Systeminställningar med hjälp av Ribbon Systeminställningar med hjälp av Ribbon görs på det sätt som beskrivits tidigare i manualen. (Kommandosekvensen visas nedan.) Fem frågor om systemet kommer att ställas på kommandoraden. 1. System namn Command: setenv Enter variable name: SysName525 Value <V525>: Skriv in KV5 och tyck enter. 2. Lagerfärg Command: setenv Enter variable name: LayCol525 Value <GREEN>: Klicka på eller skriv in 6 och tryck enter. 3. Rörets färg Command: setenv Enter variable name: SysCol525 Value <BYLAYER>: Klicka på eller skriv in 5 och tryck enter. 4. Lager linjetyp Command: setenv Enter variable name: LayLT525 Value <Continuous>: Klicka på eller skriv in HD-ACV-2 och tryck enter. 15
16 16 5. Rörets linjetyp Command: setenv Enter variable name: SysLT525 Value <BYLAYER>: Behåll detta värde genom att trycka enter. Systemförändringar direkt i scriptfilerna. Öppna utforskaren och gå till mappen där NTItools VVS LT 2015 är installerad. Sök efter filer med ändelsen scr (*.scr) Grundinställning sätts vid installation Iso bygger på standarden med samma namn. Den tillämpas i Bygghandling 90 och vänder sig till projektörer som hanterar både ventilation och rör i samma projekt.scriptet ställer in lageradresseringen samt namnet på linjestrukturerna. Iso bygger på standarden med samma namn. Den tillämpas i Bygghandling 90 och vänder sig till projektörer som hanterar endast rör i ett projekt. Scriptet ställer in lageradresseringen samt namnet på linjestrukturerna. Point 045 s struktur kommer från IBB som är Danmarks likhet till Svensk Standard. Scriptet ställer in lageradresseringen samt namnet på linjestrukturerna. Point 046 s struktur kommer från Point 3.0 nivån. Scriptet ställer in lageradresseringen samt namnet på linjestrukturerna. Point 047 s struktur kommer från NO som är Norges likhet till Svensk Standard. Scriptet ställer in lageradresseringen samt namnet på linjestrukturerna. CADvent13567 bygger på standarden med samma namn. Den tillämpas i Bygghandling 90 och vänder sig till projektörer som hanterar endas rör i ett projekt. Skillnaden med Iso är att linjestrukturen som används för att rita kanaler och rör på olika höjder kommer från Lindabs CADvent. Scriptet ställer in lageradresseringen samt namnet på linjestrukturerna.
17 17 iso scr iso scr Point-045.scr Point-046.scr Point-047.scr CADvent scr 5103 V W V52--Y V V V V W V532TYF 5203 V V V V W V532TYF 5121 V V V V W V532TYF 5221 V V V V W V532TYF 5123 V V V V W V523TL V V V V W V581-AYF V V V V W V532TYF V V V Kolumnerna visar utdrag från respektive script. Radsekvensen är tre rader per variabel. Rad 1 står setenv: Det är Autocad s kommando för att lagra information i registret. Rad 2 står ett namn: Det är denna variabel som man kallar på från menyn och det är värdet (rad 3) som variabeln som skickas tillbaka till menyn. Rad 3 Är värdet som varierar beroende på vilken lagerstruktur som är aktiverad. Grundinställning sätts vid installation.
18 Systemvariabler, förklaring av variabler Detta stycke vänder sig främst till CAD ansvarig på ett företag. Ett script är lätt att använda när program skall likställas i en projektgrupp. Innan ett arbete med förändring startas ta en kopia av filen och spara den på ett säkert ställe. Varje system har egna variabler som bär värdet för att bygga upp lagret, linjefärgen och linjestrukturen. Nedan visas upplägget för variablerna. Systemnamn Rörfärg Lagerfärg Rörlinjetyp Lagrets linjetyp Tappvattensystem 1 SysName521 SysCol521 LayCol521 LayLT521 LayLT521 Avloppsystem 1 SysName511 SysCol511 LayCol511 LayLT511 LayLT511 Sprinklersystem 1 SysName531 SysCol531 LayCol531 LayLT531 LayLT531 Gas/tryckluftssystem 1 SysName541 SysCol541 LayCol541 LayLT541 LayLT541 Kylsystem 1 SysName551 SysCol551 LayCol551 LayLT551 LayLT551 Värmesystem 1 SysName561 SysCol561 LayCol561 LayLT561 LayLT561 Ventilationsystem 1 SysName571 SysCol571 LayCol571 LayLT571 LayLT Med ovanstående struktur kan vi härleda fram variablerna för t.ex. Sprinkler 4. Systemnamn Rörfärg Lagerfärg Rörlinjetyp Lagretslinjetyp Sprinkler 4 SysName544 SysCol544 LayCol544 LayLT544 LayLT544
19 19 ARBETSMETOD I NTITOOLS VVS LT VENTILATION. Ventilation arbetsexempel 1 DWG-fil: Ventilation-AE1.dwg Exempelbeskrivning: Detta exempel går igenom grundläggande handhavanden för att rita kanaler, aktivera kanaldimensioner, samt att infoga kanaldetaljer såsom böjar, dimensionsförändringar, spjäll, rensluckor och don. Starta alla övningsexempel med att öppna en ny ritning som initieras enligt nedanstående: Öppna Ribbon Ritningstart Ställ in ritningen för utskrift i skalan 1:50 Tips! Initiering av aktiv ritning innebär att ritningen kompletteras med linjetyper och textfonter samt att ritningsberoende variabler ställs in efter vald skala.
20 20 Rita kanal genom att klicka på höjdrepresentationen för kanalen. Aktivera kanalsystem 1. Om så önskas, sätt det värde på Pickbox som ska gälla i fortsättningen. Sätt gällande kanaldimension till 315 och välj Cirkulär Kanal Tips! Om denna kanalsträcka skall ha en viss längd, skriv då t.ex på kommandoraden, visa riktningen för kanalen med markören och tryck enter. Hämta en kanalböj 90 höger. Ange insättningspunkten i ändpunkten på kanalens centrumlinje. Rita en kanal från punkt 3 4. Hämta en kanalböj 45 vänster. Ange insättningspunkten i ändpunkten på kanalens centrumlinje. Kontrollera att vinkelsteget 45 är aktivt. Aktivera funktionen Polar Tracking i Statusraden. Rita en kanal från punkt 4 (efter böjen) 5. Hämta en dimensionsförändring Sätt in den i punkt 5. Tack vare insättningen av denna dimändring ändras nu även gällande kanaldimension till detaljens slutdimension, i detta fall dimension 200. Rita en kanal från punkt 6 7.
21 21 Hämta tilluftsdon och välj ø x500 ur ikonmenyn. Dubbelklicka på ikonbilden eller markera i texten och tryck OK. Fäst donet i punkt 7. Rita en kanal från punkt Hämta ett T-stycke ur Cirk. Detaljer. Ange huvuddim C_size 315 och avgrening Brand_size 160. Placera in T-stycket i punkt 8. Sätt gällande kanaldimension till 160 Hämta tilluftsdon ø160 ø400 ur ikonmenyn. Dubbelklicka på ikonbilden eller markera i texten och tryck OK. Fäst donet i punkt 10. Rita in ett avstick i dim 200, genom att ange detta på kommandoraden. Sätt gällande kanaldimension till 200 Rita en kanal från punkt Hämta tilluftsdon ø x500 ur ikonmenyn. Dubbelklicka på ikonbilden eller markera i texten och tryck OK. Fäst donet i punkt 13. Sätt in ett 315 spjäll i punkt 14 Sätt in ett 160 spjäll i punkt 16
22 22 Ventilation arbetsexempel 2 DWG-fil: Ventilation-AE2.dwg Exempelbeskrivning: Detta exempel går igenom uppritning av kanaler i flera system, tilluft och frånluft med olika färger. Starta alla övningsexempel med att öppna en ny ritning som initieras enligt nedanstående: Öppna Ribbon Ritningstart Ställ in ritningen för utskrift i skalan 1:50 Tips! Initiering av aktiv ritning innebär att ritningen kompletteras med linjetyper och textfonter samt att ritningsberoende variabler ställs in efter vald skala. I detta exempel arbetar vi med två system; till- och frånluft. Vi bestämmer att system 1 är tilluft och system 2 är frånluft. När system 1 är aktivt kommer samtliga kanaldetaljer att placeras på lager som är knutna till detta system. Då vi lättare skall kunna följa kanaler på skärmen och skilja dem åt, ger vi systemen egna färger. Tilluft får färg 150 och frånluft färg 210. Detaljerna i kanalsystemet ligger på flera lager. Sätt nya värden på systemen Sys1 Tilluft, 150, Sys 2 Frånluft, 210
23 23 Rita kanal genom att klicka på höjdrepresentationen för kanalen. Aktivera kanalsystem 1. Om så önskas, sätt det värde på Pickbox som ska gälla i fortsättningen. Sätt gällande kanaldimension till 315 och välj Cirkulär Kanal Rita en kanal från punkt 1 2 Sätt gällande kanalbredd till 400 Rita en rektangulär kanal från punkt 3 4. Systemet blir detsamma som senast valdes för den cirkulära kanalen. Hämta ett T-stycke ange huvuddim C_size 315 och avgrening Brand_size 200. Placera in T-stycket i punkt 5. Sätt gällande kanaldimension till 200 Hämta en cirkulär kanalböj upp 45 från stam. Placera i punkt 6. Rita en kanal från punkt 7 8. Hämta en cirkulär kanalböj ned 45 från kanal. Placera i punkt 8. Hämta en cirkulär kanalböj ned 45 från stam. Placera i punkt 9. Rita en kanal från punkt Hämta tilluftsdon ø x500 ur ikonmenyn. Dubbelklicka på ikonbilden eller markera i texten och tryck OK. Fäst donet i punkt 11. Placera höjdförändringsmarkeringarna i punkt 7 och 8. Välj cirkulär avgrening från rektangulär kanal Ange dim 200 på kommandoraden. Placera in avgreningen i punkt 12. Rita en kanal, dim. 200 från punkt Fäst ett ändlock på kanalslutet.
24 24 Ventilation arbetsexempel 3 DWG-fil: Ventilation-AE4.dwg Exempelbeskrivning: Detta exempel går igenom uppritning av isolering till plana kanaler och stammar. Isolering är ett arbetsmoment som kan behöva en utförlig beskrivning. Funktionen måste utföras i en viss ordningsföljd. Korrekt sätt är utförligt beskrivet nedan: Starta alla övningsexempel med att öppna en ny ritning som initieras enligt nedanstående: Öppna Ribbon Ritningstart Ställ in ritningen för utskrift i skalan 1:50 Tips! Initiering av aktiv ritning innebär att ritningen kompletteras med linjetyper och textfonter samt att ritningsberoende variabler ställs in efter vald skala. Använd AutoCAD kommandot Line eller Dline för att rita upp ett väggelement med bredd 100 mm enligt figuren. Aktivera Ribbonfliken Ventilation Sätt gällande kanaldimension till 315 Rita kanal med metod A. Genom att klicka på höjdrepresentationen för kanalen. Rita en dim. 315 kanal från punkt 1 2. Hämta en cirkulär kanalböj upp 90 från kanal. Placera i punkt 2.
25 25 Sätt gällande rektangulär kanaldimension till 400 Rita en dim. 400 kanal från punkt 3 4. Hämta en rektangulär kanalböj upp 90 från stam. Placera i punkt 4. Ange kanalhöjd 400 på kommandoraden. Aktivera ikonmenyn för isolering Första delen av ikonmenyn är parametriskt skapade isoleringsdetaljer för cirkulära och rektangulära kanalsnitt. Den andra delen är isoleringsbitar som block. Dessa placeras ut och justeras med hjälp av handtagen i blocket. Tips! Placera ut isoleringen och klicka sedan på blocket (isoleringen) och ändra bredd och längd i de ljusblå handtagen. Du kan också välja mellan fördefinierade kanaldimensioner genom att klicka på meny pilen. Den cirkulära kanalen på vänster sida skall nu isoleras med 50 mm tjock och 500 mm lång isolering. Välj isolering T50/L500mm. Den cirkulära kanalen på höger sida skall isoleras med 100 mm tjock och 500 mm lång isolering, samt 50 mm tjock 500 mm lång isolering enligt figuren. Börja med isolering T50/1000 mm och komplettera sedan med T50/500 mm närmast väggen. Isolering av ett cirkulärt stamsnitt: Välj Isol. Ø200 -> Ange önskad innerdiameter för isoleringen. (denna skall vara samma som kanalens C_size 315). Ange därefter kanalens YD yttre diameter. (YD = innerdiametern + dubbla isoleringstjockleken)
26 26 OBS! Om isoleringen skall vara 50 mm tjock blir YD = kanal dim. => 415 Markören söker nu en mittpunkt för en cirkel. Ställ markören på kanten av cirkeln och klicka med vänster musknapp. Den inre och den yttre avgränsningscirkeln ritas ut. Isoleringen ritas upp med AutoCAD s hatchfunktion, varför gränserna för snittmarkeringen (isoleringen) måste markeras: Klicka på den inre och den yttre cyanfärgade ringen. Därefter ritas snittmarkeringen ut och isoleringen är klar. Tips! Det kan vara svårt att markera den inre cirkeln då den har samma storlek som kanalen. Zooma in ordentligt när den inre cirkeln skall markeras. En annan variant är att rita upp isoleringen på en annan plats och sedan flytta den till rätt plats! Aktivera ikonmenyn för isolering. Den rektangulära kanalen på vänster och höger sida skall nu isoleras med 100 mm tjock och 1000 mm lång isolering. Välj isolering T100/L1000mm. För isolering av båda sidorna om väggen. Det första isoleringsblock som skall placeras vid kanalen har insättningspunkten i nedre vänstra hörnet och passar bäst att sättas i på nedre sidan av kanalen med riktning vänster. När denna är placerad kommer motstående sidas isolering automatiskt för inplacering på motstående sida. Detta block har insättningspunkten i övre vänstra hörnet. Isolering av ett rektangulärt stamsnitt: Välj Isol. T= 100 mm Ange önskad R_size (kanalbredd) 400 och därefter R_Height (kanalhöjd) 400. Isoleringens tjocklek 100 mm är redan vald. Isoleringen ritas upp utifrån den inre rektangelns nedre vänstra hörn. Den inre och den yttre avgränsningsrektangeln ritas ut. Nu skall gränserna för snittmarkeringen (isoleringen) markeras. Klicka på den inre och den yttre cyanfärgade rektangeln. Därefter ritas snittmarkeringen ut och isoleringen är klar. Tips! Det kan vara svårt att markera den inre rektangeln då den har samma storlek som kanalen. Zooma in ordentligt när den inre rektangeln skall markeras.
27 27 Ventilation arbetsexempel 4 DWG-fil: Ventilation-AE5.dwg Exempelbeskrivning: Detta exempel går igenom hur uppritning av 3D-aggregat fungerar. Starta alla övningsexempel med att öppna en ny ritning som initieras enligt nedanstående: Öppna Ribbon Ritningstart Ställ in ritningen för utskrift i skalan 1:50 Tips! Initiering av aktiv ritning innebär att ritningen kompletteras med linjetyper och textfonter samt att ritningsberoende variabler ställs in efter vald skala. Aktivera Ribbonfliken Ventilation. Info! Information om 3D detaljerna. 3D detaljerna har två punkter som är viktiga; insättningspunkten som på bilden markeras med spetsen på pilen, och nodpunkten som markeras med ringen som är placerad i motstående sida av detaljen på samma höjd. Dessa två punkter kommer att hjälpa till för korrekt placering av delarna vid uppbyggnaden av ett helt aggregat.
28 När en detalj skall placeras på ritningen söker markören efter en nodpunkt för att låsa insättningspunkten mot rätt plats. Varje aggregatdetalj innehåller två extra lager; V-3D-Face och V-3D-Symb. I Lager V-3D-Face är en yta lagd för att underlätta visningen av ett aggregat. Den grå ytan är inställd för att inte skrivas ut. I Lager V-3D-symb ligger VVS-tecknet för symbolen. När det finns cirklar i symbolen blir dessa ovala när värdena för längd, bredd och höjd är olika. Om man vill så kan lagret frysas och ett eget tecken ritas in istället! 28 Klicka på knappen för ljuddämpare. Fyll i värden på kommandoraden enter variable name: Length Value: 600 enter variable name: Width Value: 700 enter variable name: Height Value: 600 height Klicka på knappen för spjäll. Fyll i värden på kommandoraden enter variable name: Length Value: 220 enter variable name: Width Value: 700 eller tryck <enter> för att bekräfta angivet värde enter variable name: Height Value: 600 eller tryck <enter> för att bekräfta angivet värde Klicka på knappen för tomdel. Fyll i värden på kommandoraden enter variable name: Length Value: 300 enter variable name: Width Value: 700 eller tryck <enter> för att bekräfta angivet värde enter variable name: Height Value: 600 eller tryck <enter> för att bekräfta angivet värde Klicka på knappen för värmebatteri vattenburet. Fyll i värden på kommandoraden enter variable name: Length Value: 350 enter variable name: Width Value: 700 eller tryck <enter> för att bekräfta angivet värde enter variable name: Height Value: 600 eller tryck <enter> för att bekräfta angivet värde Klicka på knappen för tomdel. Fyll i värden på kommandoraden enter variable name: Length Value: 300 enter variable name: Width Value: 700 eller tryck <enter> för att bekräfta angivet värde enter variable name: Height Value: 600 eller tryck <enter> för att bekräfta angivet värde
29 29 Klicka på knappen för fläkt. Fyll i värden på kommandoraden enter variable name: Length Value: 700 enter variable name: Width Value: 700 eller tryck <enter> för att bekräfta angivet värde enter variable name: Height Value: 600 eller tryck <enter> för att bekräfta angivet värde Klicka på knappen för diffusor. Fyll i värden på kommandoraden enter variable name: Length Value: 700 enter variable name: Width Value: 700 eller tryck <enter> för att bekräfta angivet värde enter variable name: Height Value: 600 eller tryck <enter> för att bekräfta angivet värde Klicka på knappen för ljuddämpare. Fyll i värden på kommandoraden enter variable name: Length Value: 600 enter variable name: Width Value: 700 enter variable name: Height Value: 600 Aktivera Ribbonfliken View och klicka på knappen Viewport Configurations. Välj Three: Right för att dela in ritfönstret i tre områden. Markera ett fönster i taget och ställ vyerna enligt bilden. Återgå till en vy med valet Single Knappen Top återställer aktiv ritningsvy till planvy. Tips! Klicka runt lite i detta verktygsfält vy ändring, och lär er att använda det. Det är till stor hjälp när ett aggregat skall ritas upp samt om en A-ritning i 3D skall kontrolleras.
30 30 ARBETSMETOD I NTITOOLS VVS LT RÖR. Rör arbetsexempel 1 DWG-fil: Ror-AE1.dwg Exempelbeskrivning: Detta exempel går igenom grundläggande funktioner som används vid uppritning av rör i 2D. Starta alla övningsexempel med att öppna en ny ritning som initieras enligt nedanstående: Öppna Ribbon Ritningstart Ställ in ritningen för utskrift i skalan 1:50 Tips! Initiering av aktiv ritning innebär att ritningen kompletteras med linjetyper och textfonter samt att ritningsberoende variabler ställs in efter vald skala. Aktivera Ribbonfliken Rör. Rita rör genom att klicka på höjdrepresentationen Linje över snitt synlig Aktivera rör ritning med Pline eller med Line. Klicka på knappen Tappvattensystem 1. Rita ett rör mellan punkt 1 och 2. Infoga en Ring i punkt 2. Rita rör genom att klicka på höjdrepresentationen Linje bortom snitt synlig
31 31 Klicka på knappen tappvatten system 1. Rita ett rör mellan punkt 2 och 3. Rita ett rör mellan punkt 3 och 4. Rita ett rör mellan punkt 4, 5och 6. Avbryt uppritandet med enter tangenten. Aktivera funktionen Polar Tracking i Statusraden. Kontrollera att vinkelsteget 45 är aktivt.
32 32 Rör arbetsexempel 2 DWG-fil: Ror-AE3.dwg Exempelbeskrivning: Detta exempel går igenom sprinklerfunktionerna. Starta alla övningsexempel med att öppna en ny ritning som initieras enligt nedanstående: Öppna Ribbon Ritningstart Ställ in ritningen för utskrift i skalan 1:50 Tips! Initiering av aktiv ritning innebär att ritningen kompletteras med linjetyper och textfonter samt att ritningsberoende variabler ställs in efter vald skala. Aktivera Ribbonfliken Rör. Rita rör genom att klicka på höjdrepresentationen för röret Linje över snitt synlig Aktivera sprinklersystem 1. Rita ett rör från punkt 1 via 2 till 3. Rita ett rör från punkt 4 till 5. Rita ett rör från punkt 6 till 7. Infoga punkt för lägesändring/röranslutning i punkterna 4 och 6. Sätt in Sprinklerhuvud rakt nedåt i punkt 8. Placera in sprinklern på röret och ange insättningsriktning 0. Sätt in Sprinklerhuvud rakt nedåt i punkt 9. Placera in sprinklern på röret och ange insättningsriktning 270. Sätt in Sprinklerhuvud rakt nedåt i punkt 10 Placera in sprinklern på röret och ange insättningsriktning 270. Sätt in Sprinklerhuvud rakt nedåt i punkt 11. Placera in sprinklern på röret och ange insättningsriktning 270. Sätt in Avtappningsventil i punkt 12. Sätt in 2 st. horisontella väggsprinklers vid punkt 13.
33 33 Rör arbetsexempel 3 DWG-fil: Ror-AE4.dwg Exempelbeskrivning: I detta exempel inplaceras diverse rördetaljer. Starta alla övningsexempel med att öppna en ny ritning som initieras enligt nedanstående: Öppna Ribbon Ritningstart Ställ in ritningen för utskrift i skalan 1:50 Tips! Initiering av aktiv ritning innebär att ritningen kompletteras med linjetyper och textfonter samt att ritningsberoende variabler ställs in efter vald skala. I detta exempel arbetar vi med två system; VS1 samt VS2. Då vi lättare skall kunna följa rören på skärmen och skilja dem åt, ger vi systemen egna färger. Aktivera Ribbonfliken Systeminställning. Sätt nya värden på systemen i Ribbonfliken Systeminställning. Värmesystem 1 VS1, Färg 210 Värmesystem 2 VS2, Färg 180 Aktivera Ribbonfliken Rör. Rita rör genom att klicka på höjdrepresentationen för röret. Linje bortom snitt synlig Aktivera värmesystem 1 benämnt VS1-50. Rita ett rör från punkt 1 till 2. Aktivera funktionen Polar Tracking i Statusraden. Kontrollera att vinkelsteget 15 är aktivt.
34 34 Fortsätt att rita värmeröret till punkt 3 Fortsätt att rita värmeröret till punkt 4 Aktivera värmesystem 2 benämnt VS1-50. Rita ett rör från punkt 5,6,7 och sluta i punkt 8. Klicka på Tvåvägsventil. Placera ventilen på linjen. Klicka på pump. Placera pumpen på linjen. Klicka på Tvåvägsventil. Placera ventilen på linjen mellan punkt 2 och 3 och rotera den lika röret. Klicka på Tvåvägsventil. Placera ventilen på linjen. Klicka på dubbelpump. Placera pumpen på linjen.
35 35 Rör arbetsexempel 4 DWG-fil: Rör-AE5.dwg Exempelbeskrivning: Detta exempel går igenom hur rörisoleringen fungerar. Starta alla övningsexempel med att öppna en ny ritning som initieras enligt nedanstående: Öppna Ribbon Ritningstart Ställ in ritningen för utskrift i skalan 1:50 Tips! Initiering av aktiv ritning innebär att ritningen kompletteras med linjetyper och textfonter samt att ritningsberoende variabler ställs in efter vald skala. I detta exempel arbetar vi med två system; VS1 samt VS2. Då vi lättare skall kunna följa rören på skärmen och skilja dem åt, ger vi systemen egna färger. Aktivera Ribbonfliken Systeminställning. Sätt nya värden på systemen i Ribbonfliken Systeminställning. Värmesystem 1 VS1, Färg 210 Värmesystem 2 VS2, Färg 180 Metod A - Linje bortom snitt dold Rita rör med metod A genom att klicka på höjdrepresentationen för röret. Aktivera Ribbonfliken Rör. Aktivera värmesystem 1 benämnt VS1-65. Rita ett rör från punkt 1 till 2. Aktivera värmesystem 2 benämnt VS2-65. Rita ett rör från punkt 3 till 4. Fäst ringen i punkt 2 och i punkt 4 genom att använda Ctrl vid insättning för att växla mellan insättningspunkter. (Funktionen finns i panelen Markeringar)
36 36 Aktivera ikonmenyn för isolering. Första delen av ikonmenyn är parametriskt skapade isoleringsdetaljer för cirkulära rörsnitt. Den andra delen är isoleringsdelar som block. Dessa är tänkta att placeras ut på var sin sida om ett rör. Välj alternativet Isol. DN Ange isoleringstjockleken 50 Markören söker en mittpunkt för en cirkel. Ställ markören på kanten av cirkeln och klicka med vänster musknapp. Den inre och den yttre avgränsningscirkeln ritas ut. Nu skall gränserna för snittmarkeringen (isoleringen) markeras. Klicka på den inre och den yttre ringen. Därefter ritas snittmarkeringen ut och isoleringen är klar. Aktivera ikonmenyn för isolering. Välj alternativet Isol. DN Ange isoleringstjockleken 100. och rita ut isoleringen enligt ovan.
37 37 ARBETSMETOD I NTITOOLS VVS LT SCHEMA. Schema arbetsexempel 1 DWG-fil: Schema-AE1.dwg Exempelbeskrivning: Detta exempel går igenom grundläggande funktioner som används vid uppritning av rör i 2D. Starta alla övningsexempel med att öppna en ny ritning som initieras enligt nedanstående: Öppna Ribbon Ritningstart Ställ in ritningen för utskrift i skalan 1:1 Tips! Initiering av aktiv ritning innebär att ritningen kompletteras med linjetyper och textfonter samt att ritningsberoende variabler ställs in efter vald skala. Aktivera Ribbonfliken Schema Ventilation. Rita in tilluftsdelarna av aggregatet: Rita in ett intagsgaller Rita in ett ON/OFF spjäll Rita in ett filter Rita in en ljuddämpare Rita in ett återvinningsbatteri Rita in ett värmebatteri Rita in ett kylbatteri Rita in en tomdel samt komplettera med fläktsymbolen Rita in en diffusor Rita in en ljuddämpare Rita in ett justerbartspjäll Rita in bägge tilluftsdonen
38 38 Rita ett schema i kanalsystem 1 med bredden för huvudkanal. Rita ett schema i kanalsystem 1 med bredden för avgreningskanal. Rita in frånluftsdelarna av aggregatet: Rita in ett intagsgaller Rita in ett ON/OFF spjäll Rita in en ljuddämpare Rita in kyldelen av återvinningsbatteri Rita in en tomdel samt komplettera med fläktsymbolen Rita in en ljuddämpare Rita in ett filter Rita in ett justerbart spjäll Rita in bägge frånluftsdonen Rita ett schema i kanalsystem 2 med bredden för huvudkanal. Rita ett schema i kanalsystem 2 med bredden för avgreningskanal.
