Träff 3 - Ritning. Kurs - Fusion 360 Ulf Mossberg, juni Övning Skapa ritningen

Transkript

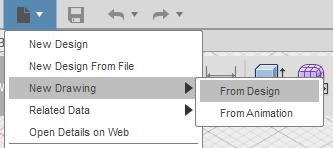

1 Övning Skapa ritningen I en tidigare övning modellerade du delen visad till höger kallad Bottom Saddle, med utgångspunkt från en ritning att titta på. Låt oss nu gå andra hållet och göra själva ritningen med modellen som bas. Öppna din modell eller återskapa något liknande. Skapa en ritning genom att välja File/New Drawing/From Design. Dialogrutan Create Drawing visas. Välj ett önskat ritningsformat i slutet på formuläret. Förvalt är A3-formatet. Modellen är inte så stor, så en stående A4 bör räcka. Avsluta dialogen med att klicka på OK.

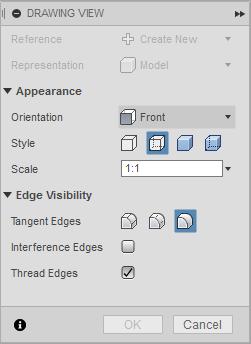

2 Fusion ändrar nu helt karaktär och öppnar upp ritningsmodulen. En A4 sida visas och kring markören följer en vy av modellen. Dialogrutan Drawing View kallar också på uppmärksamhet. Börja med att välja en vy av modellen under parametern Orientation. Förvalt är Front. Parametern Style är förvald till att visa synliga linjer som heldragna och skymda som streckade. Detta följer ISO-standarden för ritningar, så den parametern låter vi vara så som den är. Väl lämplig skala för vyn genom att välja parametern Scale. Skala 1:1 känns ok. Placera sedan ut den anpassade vyn på A4-pappret genom att flytta markören och vänster-klicka. Avsluta manövern genom att klicka på OK. Utöka ritningen med en vy till genom att klicka på den andra ikonen från vänster, följt av ett klick på första vyn, som även kallas parent-view. Visa sedan åt vilket håll den nya vyn skall betraktas ifrån genom att flytta markören. Då en ny visas kring markören fäster man denna med ett mus-klick. Avsluta manövern med att bekräfta med Enter-tangenten. Utöka ritningen med fler vyer så att all information om modellen synliggöres.

3 Övning Centrumlinjer I frontvyn har vi en cirkulär skepnad som skall kompletteras med en centrumlinje, enligt god ritnings-sed och norm. Klicka på ikonen med cirkel och centrumlinje. Klicka sedan på cirkeln i din vy. I sidovyn skall även en centrumlinje placeras för att påvisa rundheten. Klicka på den vänstra ikonen. Klicka sedan på den övre kanten följt av den undre. Avsluta manövern med att högerklicka och konfirmera med OK.

4 Centrumlinjen går att justera genom att först klicka på den. Pilar visas i var ände. Dessa kan man dra i med markören. Justera till följande utseende. Komplettera nu ritningens alla vyer med centrumlinjer för alla runda geometrier. Övning Måttsätt Måttsättningen av detaljen hanteras i fliken Dimensions. Här finns möjligheter till att sätta ut linjära mått, vinkelmått samt radie och diameter. Låt oss välja Linear dimension.

5 Välj sedan start och slutpunkt för måttet bland linjer och ändpunkter hos geometrin genom att selektera dem i turordning. Dimensionspilarna samt måttets storlek visas och följer markören. Avsluta manövern med ett vänster-klick på musen, då du känner att måttet visas med tydlighet en bit ifrån geometrin. Komplettera ritningen så att alla mått som behövs för att tillverka den visas tydligt. Förfarandet för radier och diametrar är det samma. Alla skapade mått kan hela tiden flyttas genom att klicka och dra i dem. Text Text, text med förankrings-pil samt tabeller går även att tillföra ritningen. Experimentera gärna genom att placera ut en text på ritningen. Förfarandet är mycket likt Power Point och Word.

6 Övning Flytta Ibland får man disponera om platsen på ritningen. En hel vy flyttas med ikonen i Modify. Dialogrutan Move visas och väntar på att en vy eller objekt skall selekteras. Efter selektionen vill Fusion ha en transformations-punkt. Klicka på en hörna, centrumpunkt i vyn och dra sedan iväg med hela vyn. Då du är nöjd fäster du vyn genom att vänster-klicka. Avsluta proceduren med att trycka på Enter-tangenten.

7 Övning Sektion Ibland vill man förtydliga geometrier med att skapa snittade vyer eller så kallade sektioner. Välj tredje ikonen från vänster samt en vy. Sök nu upp geometrier så som centrumlinjen i exemplet till höger. Först i ovankant sedan i underkant så att två sektionspilar uppkommer. Placera ut den nya sektionsvyn och avsluta med Enter-tangenten. Texten A-A (1:1) visas initialt ovanför den nya vyn. Denna går att flytta på som vanlig text. I exemplet har texten flyttats under vyn.

8 Övning Delförstoring För att delförstora små geometrier väljs den högra ikonen i Drawing Views samt en vy. Klicka sedan på en hörna som finns i närheten av vad du avser uppförstora. Med markörens hjälp bestämmer du hur stort område som skall uppförstoras i en ny vy. Till din hjälp visas en föränderlig cirkel. Vänster-klicka då du är nöjd och placera ut den nya vyn. Avsluta med ett tryck på Enter-tangenten. Flytta sedan runt vyerna och snygga till.

9 Övning Isometrisk vy Placera ut ytterligare vyer genom att välja den vänstra ikonen i Drawing views. I dialogrytan Drawing view ändrar du Orientation till en isometrisk vy. Testa också att ändra Style till skuggat läge. Placera ut vyn på ritningen.

10 Övning Ritningsblanketten Ritningsblanketten fylls i genom att dubbelklicka på den. Dialogrutan Title block öppnas, vilken kan fyllas i efter behov.

11 Övning Utskrift Fusion har möjlighet att skapa pdf-filer, vilket är vägen till utskrift på papper. Övning Spara Spara filen genom att klicka på Spara-ikonen. Kopplingar Ritningen är nu helt kopplad till den tredimensionella modellen. En förändring i denna ger genomslag i ritningen. Övning - Uppdatering Öppna din modell och förändra ett mått. Spara och öppna nu den tillhörande ritningen. Fusion varnar om förändringen. Klicka på varningstriangeln och Fusion uppdaterar ritningen. Spara!
