STÅLPROFILSYSTEM SP 76500

Transkript

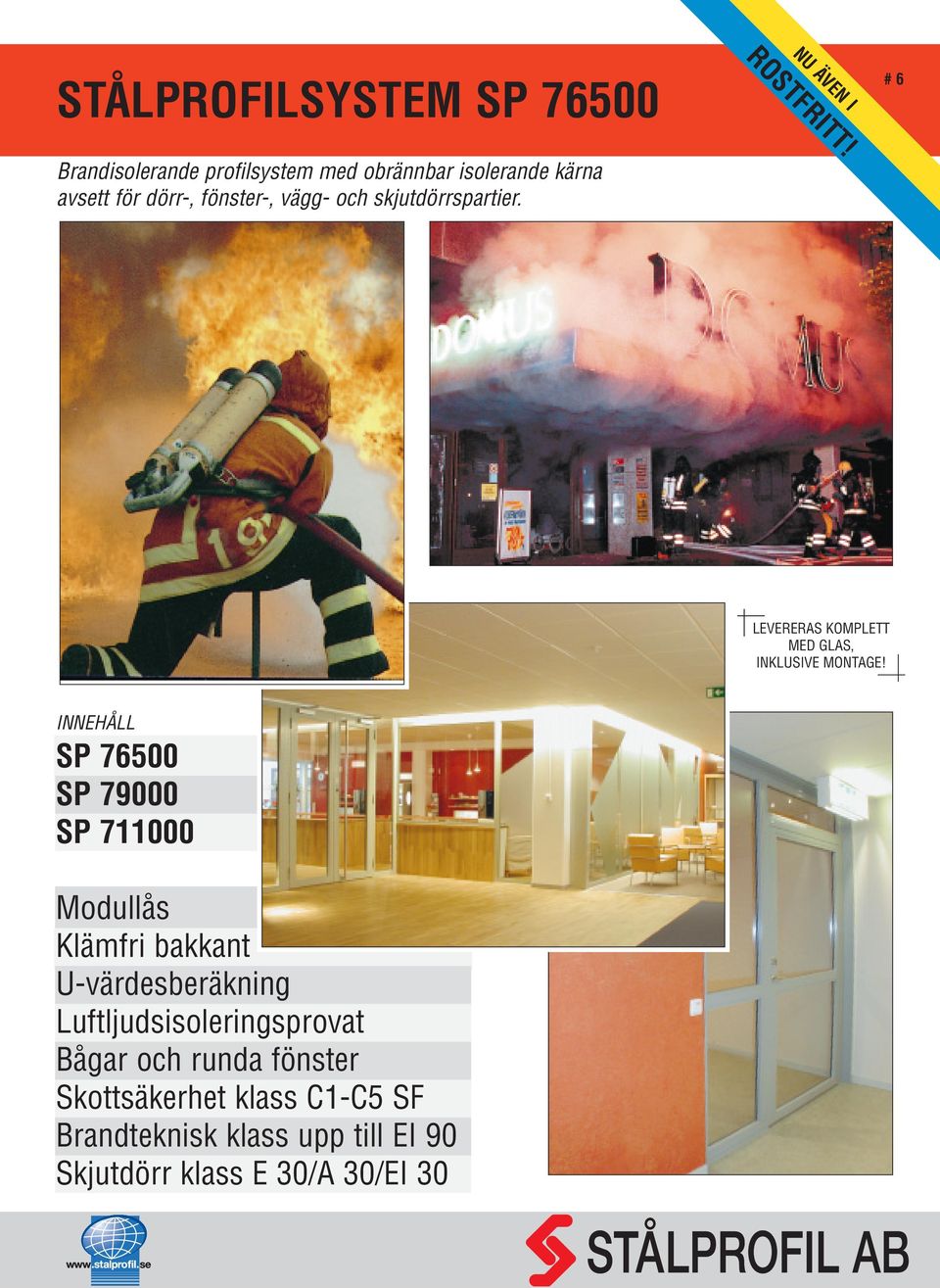

1 STÅLPROFILSYSTEM SP NU ÄVEN I ROSTFRITT! # 6 Brandisolerande profilsystem med obrännbar isolerande kärna avsett för dörr-, fönster-, vägg- och skjutdörrspartier. LEVERERAS KOMPLETT MED GLAS, INKLUSIVE MONTAGE! INNEHÅLL SP SP SP Modullås Klämfri bakkant U-värdesberäkning Luftljudsisoleringsprovat Bågar och runda fönster Skottsäkerhet klass C1-C5 SF Brandteknisk klass upp till EI 90 Skjutdörr klass E 30/A 30/EI 30

2 STÅLPROFIL AB STÅLPROFIL PÅ INTERNET OCH PÅ CD Du kan läsa de senaste nyheterna från Stålprofil och ladda hem ritningar och profilsnitt i katalogen från internet; Där finner du även katalogen i PDF-format. Du kan även beställa en CD med katalogen, ritningarna och profilsnitten. Ritningarna och profilsnitten finns i DWG för olika versioner av AutoCAD och DXF för andra ritningsprogram. Ritningarna är skapade med lager och insättningspunkter för att underlätta konstruktionsarbetet. CADfilerna kan importeras och enkelt användas i AutoCADs symbolbibliotek. Katalogen och CDn beställer du enklast genom e-post till cd@stalprofil.se eller till fax SYSTEMSAMMANFATTNING STÅLPROFILSYSTEM Artikel SP 6000 SP SP SP SP SP SP SP SP SP Rostfritt SP SP SP SP SP SP SP SP Höjd 50/75/120 50/75/ Köldbrygga Brandisolering x 25 Vägg/Fasad E 30/E 60 E 30/E 60 EI 30/E 60 E 60/EI 60 EI 90 Dörr utan mittband - - EI 30/EI 60 EI 30/EI 60 EI 30/A 60/E 60 E 60/EI 60 - Dörr med mittband - - A 30 A 30 EI 30/A 60/E 60 E 60/EI 60 - Fönster - - E 30/E 60 E 30/E 60 EI 30/E 60 E 60/EI 60 - Skjutdörr - - E 30/EI 30/A 30 E 30/EI 30/A 30 EI Bågar - EI 30/A 60/E 60 E 60/EI 60 - Runda fönster - - EI 30 E 60/EI 60 - Klämfri bakkant Modullås Inbrottsskydd - - Kl Kl Skottsäkert - - C1-C5 SF C1-C5 SF C1-C5 SF C1-C5 SF C1-C5 SF C1-C5 SF C1-C5 SF - U-värde Ljudreduktion OBS! Max brand- och skyddsklass anges ovan. Vissa konstruktioner innebär lägre brand- och skyddsklasser. Brandklasser ovan enligt gällande typgodkännandebevis från SITAC. För ytterliggare detaljer, se respektive systems katalog. 2 STÅLPROFIL AB Vårgårda

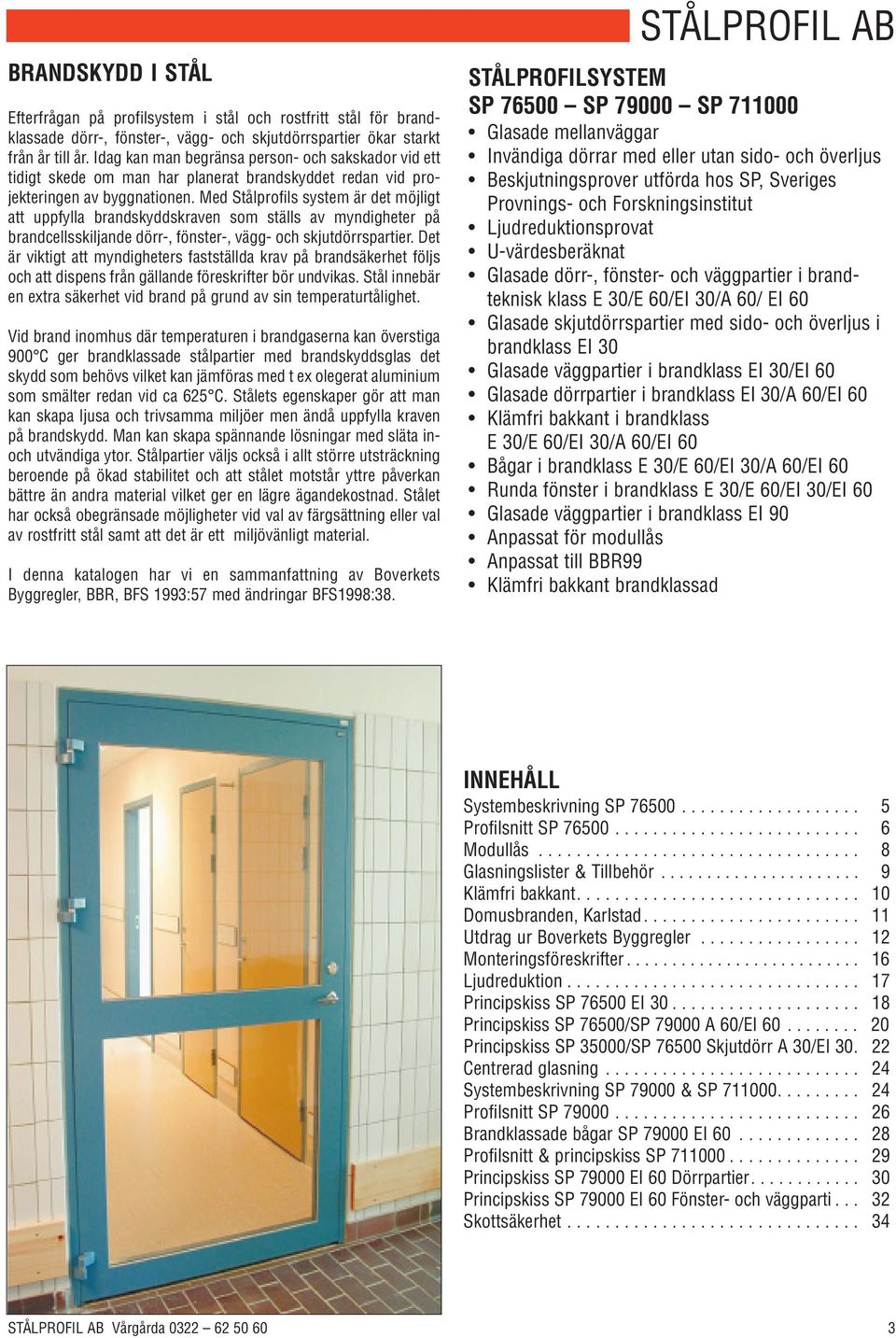

3 BRANDSKYDD I STÅL Efterfrågan på profilsystem i stål och rostfritt stål för brandklassade dörr-, fönster-, vägg- och skjutdörrspartier ökar starkt från år till år. Idag kan man begränsa person- och sakskador vid ett tidigt skede om man har planerat brandskyddet redan vid projekteringen av byggnationen. Med Stålprofils system är det möjligt att uppfylla brandskyddskraven som ställs av myndigheter på brandcellsskiljande dörr-, fönster-, vägg- och skjutdörrspartier. Det är viktigt att myndigheters fastställda krav på brandsäkerhet följs och att dispens från gällande föreskrifter bör undvikas. Stål innebär en extra säkerhet vid brand på grund av sin temperaturtålighet. Vid brand inomhus där temperaturen i brandgaserna kan överstiga 900 C ger brandklassade stålpartier med brandskyddsglas det skydd som behövs vilket kan jämföras med t ex olegerat aluminium som smälter redan vid ca 625 C. Stålets egenskaper gör att man kan skapa ljusa och trivsamma miljöer men ändå uppfylla kraven på brandskydd. Man kan skapa spännande lösningar med släta inoch utvändiga ytor. Stålpartier väljs också i allt större utsträckning beroende på ökad stabilitet och att stålet motstår yttre påverkan bättre än andra material vilket ger en lägre ägandekostnad. Stålet har också obegränsade möjligheter vid val av färgsättning eller val av rostfritt stål samt att det är ett miljövänligt material. I denna katalogen har vi en sammanfattning av Boverkets Byggregler, BBR, BFS 1993:57 med ändringar BFS1998:38. STÅLPROFIL AB STÅLPROFILSYSTEM SP SP SP Glasade mellanväggar Invändiga dörrar med eller utan sido- och överljus Beskjutningsprover utförda hos SP, Sveriges Provnings- och Forskningsinstitut Ljudreduktionsprovat U-värdesberäknat Glasade dörr-, fönster- och väggpartier i brandteknisk klass E 30/E 60/EI 30/A 60/ EI 60 Glasade skjutdörrspartier med sido- och överljus i brandklass EI 30 Glasade väggpartier i brandklass EI 30/EI 60 Glasade dörrpartier i brandklass EI 30/A 60/EI 60 Klämfri bakkant i brandklass E 30/E 60/EI 30/A 60/EI 60 Bågar i brandklass E 30/E 60/EI 30/A 60/EI 60 Runda fönster i brandklass E 30/E 60/EI 30/EI 60 Glasade väggpartier i brandklass EI 90 Anpassat för modullås Anpassat till BBR99 Klämfri bakkant brandklassad INNEHÅLL Systembeskrivning SP Profilsnitt SP Modullås Glasningslister & Tillbehör Klämfri bakkant Domusbranden, Karlstad Utdrag ur Boverkets Byggregler Monteringsföreskrifter Ljudreduktion Principskiss SP EI Principskiss SP 76500/SP A 60/EI Principskiss SP 35000/SP Skjutdörr A 30/EI Centrerad glasning Systembeskrivning SP & SP Profilsnitt SP Brandklassade bågar SP EI Profilsnitt & principskiss SP Principskiss SP EI 60 Dörrpartier Principskiss SP EI 60 Fönster- och väggparti Skottsäkerhet STÅLPROFIL AB Vårgårda

4 STÅLPROFIL AB BRANDPROV & TYPGODKÄNNANDEBEVIS VÄLJ SÄKERHET! MED VÅRA OLIKA BRANDSYSTEM HAR VI TYPGODKÄNNANDEBEVIS FÖR SKYLTNING FRÅN KLASS E 30 TILL EI 90 ACCEPTERA INTE DISPENSER FRÅN GÄLLANDE BRANDFÖRESKRIFTER! FÖR DIN TRYGGHET ÄR VÅRA TILLVERKARE UNDERSTÄLLDA TREDJEPARTSKONTROLL SOM UTFÖRS AV SVERIGES PROVNINGS- OCH FORSKNINGSINSTITUT Brandprovning 60 minuter Brandprovning 90 minuter 4 STÅLPROFIL AB Vårgårda

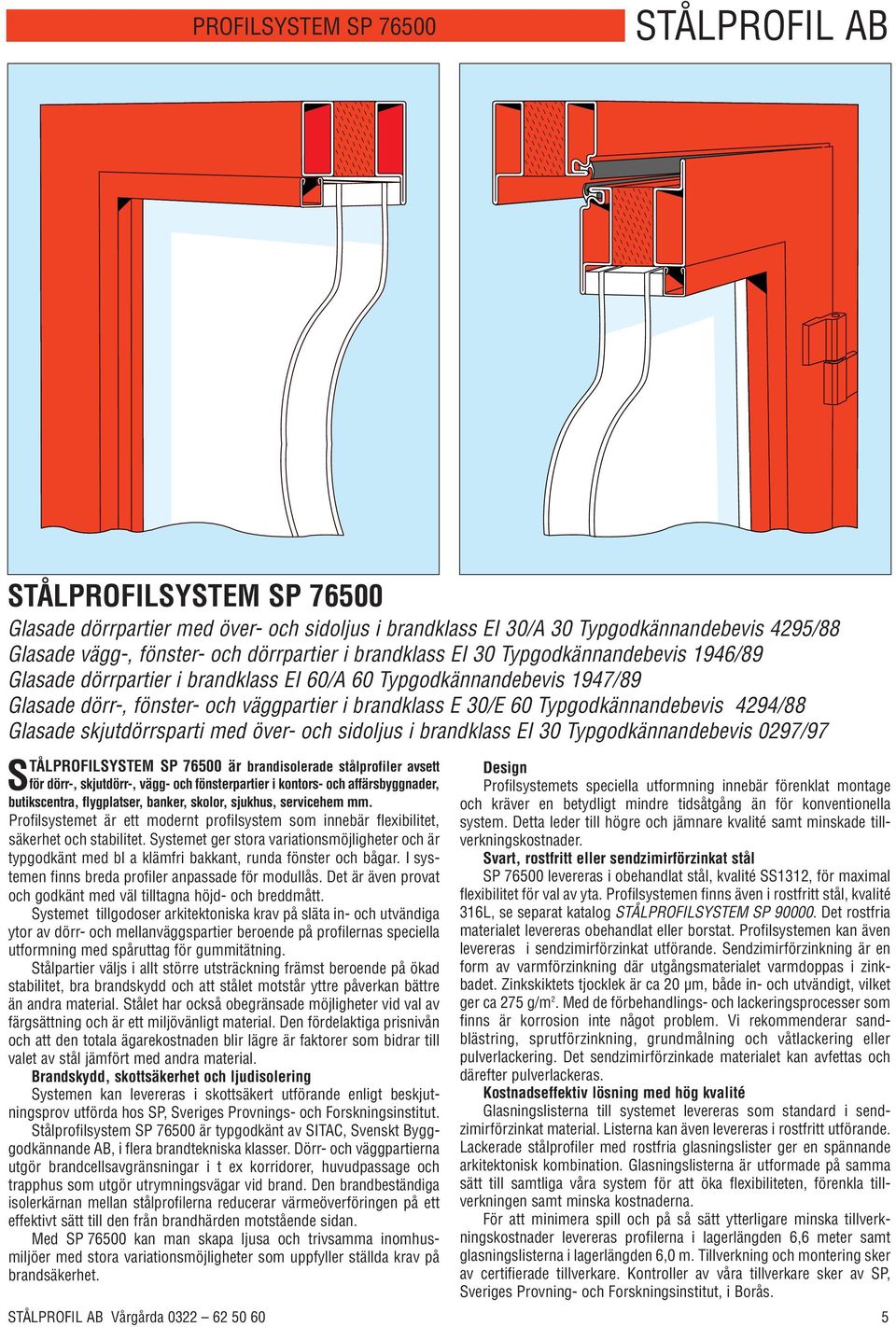

5 PROFILSYSTEM SP STÅLPROFIL AB STÅLPROFILSYSTEM SP Glasade dörrpartier med över- och sidoljus i brandklass EI 30/A 30 Typgodkännandebevis 4295/88 Glasade vägg-, fönster- och dörrpartier i brandklass EI 30 Typgodkännandebevis 1946/89 Glasade dörrpartier i brandklass EI 60/A 60 Typgodkännandebevis 1947/89 Glasade dörr-, fönster- och väggpartier i brandklass E 30/E 60 Typgodkännandebevis 4294/88 Glasade skjutdörrsparti med över- och sidoljus i brandklass EI 30 Typgodkännandebevis 0297/97 STÅLPROFILSYSTEM SP är brandisolerade stålprofiler avsett för dörr-, skjutdörr-, vägg- och fönsterpartier i kontors- och affärsbyggnader, butikscentra, flygplatser, banker, skolor, sjukhus, servicehem mm. Profilsystemet är ett modernt profilsystem som innebär flexibilitet, säkerhet och stabilitet. Systemet ger stora variationsmöjligheter och är typgodkänt med bl a klämfri bakkant, runda fönster och bågar. I systemen finns breda profiler anpassade för modullås. Det är även provat och godkänt med väl tilltagna höjd- och breddmått. Systemet tillgodoser arkitektoniska krav på släta in- och utvändiga ytor av dörr- och mellanväggspartier beroende på profilernas speciella utformning med spåruttag för gummitätning. Stålpartier väljs i allt större utsträckning främst beroende på ökad stabilitet, bra brandskydd och att stålet motstår yttre påverkan bättre än andra material. Stålet har också obegränsade möjligheter vid val av färgsättning och är ett miljövänligt material. Den fördelaktiga prisnivån och att den totala ägarekostnaden blir lägre är faktorer som bidrar till valet av stål jämfört med andra material. Brandskydd, skottsäkerhet och ljudisolering Systemen kan levereras i skottsäkert utförande enligt beskjutningsprov utförda hos SP, Sveriges Provnings- och Forskningsinstitut. Stålprofilsystem SP är typgodkänt av SITAC, Svenskt Bygggodkännande AB, i flera brandtekniska klasser. Dörr- och väggpartierna utgör brandcellsavgränsningar i t ex korridorer, huvudpassage och trapphus som utgör utrymningsvägar vid brand. Den brandbeständiga isolerkärnan mellan stålprofilerna reducerar värmeöverföringen på ett effektivt sätt till den från brandhärden motstående sidan. Med SP kan man skapa ljusa och trivsamma inomhusmiljöer med stora variationsmöjligheter som uppfyller ställda krav på brandsäkerhet. Design Profilsystemets speciella utformning innebär förenklat montage och kräver en betydligt mindre tidsåtgång än för konventionella system. Detta leder till högre och jämnare kvalité samt minskade tillverkningskostnader. Svart, rostfritt eller sendzimirförzinkat stål SP levereras i obehandlat stål, kvalité SS1312, för maximal flexibilitet för val av yta. Profilsystemen finns även i rostfritt stål, kvalité 316L, se separat katalog STÅLPROFILSYSTEM SP Det rostfria materialet levereras obehandlat eller borstat. Profilsystemen kan även levereras i sendzimirförzinkat utförande. Sendzimirförzinkning är en form av varmförzinkning där utgångsmaterialet varmdoppas i zinkbadet. Zinkskiktets tjocklek är ca 20 µm, både in- och utvändigt, vilket ger ca 275 g/m 2. Med de förbehandlings- och lackeringsprocesser som finns är korrosion inte något problem. Vi rekommenderar sandblästring, sprutförzinkning, grundmålning och våtlackering eller pulverlackering. Det sendzimirförzinkade materialet kan avfettas och därefter pulverlackeras. Kostnadseffektiv lösning med hög kvalité Glasningslisterna till systemet levereras som standard i sendzimirförzinkat material. Listerna kan även levereras i rostfritt utförande. Lackerade stålprofiler med rostfria glasningslister ger en spännande arkitektonisk kombination. Glasningslisterna är utformade på samma sätt till samtliga våra system för att öka flexibiliteten, förenkla tillverkningen samt minska kostnaderna. För att minimera spill och på så sätt ytterligare minska tillverkningskostnader levereras profilerna i lagerlängden 6,6 meter samt glasningslisterna i lagerlängden 6,0 m. Tillverkning och montering sker av certifierade tillverkare. Kontroller av våra tillverkare sker av SP, Sveriges Provning- och Forskningsinstitut, i Borås. STÅLPROFIL AB Vårgårda

6 STÅLPROFIL AB PROFILSYSTEM SP STÅLPROFIL AB Vårgårda

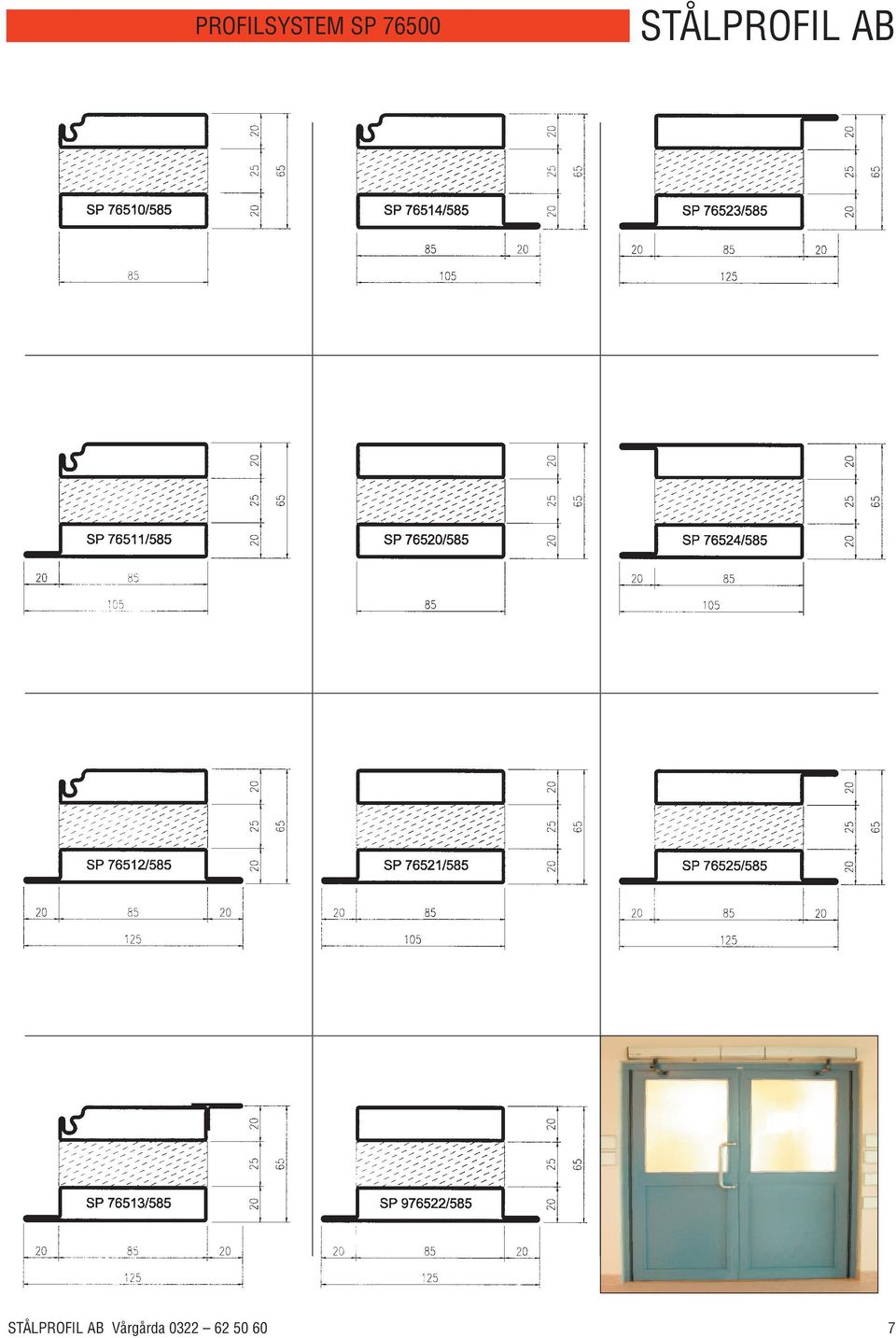

7 PROFILSYSTEM SP STÅLPROFIL AB STÅLPROFIL AB Vårgårda

8 STÅLPROFIL AB PROFILSYSTEM SP Längd 3 m Längd 3 m Längd 2,5 m Längd 2,5 m FRITT ÖPPNINGSMÅTT ENKELDÖRR OCH MODULLÅS Stålprofils breda profilsortiment är funktionsanpassat till modullås vilket ger följande fördelar; Modullåsen omfattas av Svensk standard (SIS) Modullåsen ger 34 låsfunktioner inom ASSAs sortiment, inklusive för smal profil Modullåsen ger en enklare handikappanpassning Modullåsen har ett bredare tillbehörssortiment t ex ytbehandling och trycke 8 STÅLPROFIL AB Vårgårda

9 GLASNINGSLISTER & TILLBEHÖR STÅLPROFIL AB , , , ,25 13 Glasningslist SP Glasningslist SP Glasningslist SP Glasningslist SP , , , ,25 3,5 7,5 Glasningslist SP Glasningslist SP Glasningslist SP Glasningslist SP , ,5 20 2,5 20 1,25 7,5 7,5 Glasningslist SP Glasningslist SP Glasningslist SP Glasningslist SP Gummitätning SP L=100 M Brandklassat material Gummitätning klämfri bakkant SP L=2500 mm Brandklassat material Gummitätning släplist SP 45065, L=1400 mm Brandklassat material Listskruv SP 40012/500 st Listskruv SP 40020/500 st Fjäderbleck SP Fjäderbleck SP STÅLPROFIL AB Vårgårda

10 STÅLPROFIL AB KLÄMFRI BAKKANT KLÄMFRI BAKKANT KLÄMFRI BAKKANT ANVÄNDS TILL OISOLERADE OCH ISOLERADE PROFILER UPP TILL BRANDKLASS E 60/EI 60. UNDVIK KLÄMSKADOR! SP är mönsterskyddad SE TILL ATT DINA DÖRRPARTIER INNEHÅLLER STÅLPROFILS MÖNSTERSKYDDADE KLÄMFRIA BAKKANT! 10 STÅLPROFIL AB Vårgårda

11 BRANDPROV I VERKLIGHETEN REPORTAGE FRÅN DOMUSBRANDEN I KARLSTAD TYPGODKÄNNANDE EN KVALITETSSÄKRING STÅLPROFIL AB I samband med brand får man en temperaturökning och som följd härav också en tryckökning i brandrummet. Man får också en rökproduktion av olika omfattning beroende på vad som brinner. Vid en brandsituation är det ytterst viktigt att man kan lita på det byggnadstekniska brandskyddet så att brandspridning och rökspridning förhindras till andra brandceller inom fastställd tid. För att förvissa sig om ingående produkters egenskaper i det byggnadstekniska brandskyddet bör man, enligt min uppfattning, använda sig av typgodkända produkter. Domusbranden i Karlstad utbröt den 27 oktober 1999 kl Att i Sverige genomföra provning för att typgodkänna produkter är ett frivilligt åtagande som tillverkare kan använda sig av för att bl a kunna specificera produktens egenskaper samt att kvalitetssäkra tillverkningsprocessen. Att använda sig av typgodkända produkter vid byggnation är, enligt min uppfattning, dessutom ett led i byggherrens egenkontroll där man kan verifiera produktens egenskaper och den åtföljande tillverkningskontroll som borgar för fastställd kvalitet. Man får inte glömma bort att typgodkända produkter måste monteras enligt medföljande monteringsanvisning. Det är produkten med den föreskrivna monteringen som är typgodkänd. Först när produkten sitter på plats kan den kvalitetssäkras fullt ut. Med motiveringen denna produkt tillverkas på samma vis som produkter vilka är typgodkända finns det säljare som försöker övertyga att deras produkter är bättre eller minst lika bra och kan ersätta föreskrivna typgodkända produkter, men någon typskyltning kan inte göras. Det är möjligt att det också är så men hur skall byggherren kunna veta detta om det inte finns någon utförd provning eller någon utförd tillverkningskontroll. Byggherren kan inte, enligt min uppfattning, heller då fullfölja sin egenkontroll. Vid branden totalförstördes varuhusets gatuplan Brandavskiljande fönsterparti förhindrade brandspridningen till andra fastigheter. Ett bra exempel på hur en typgodkänd produkt, glasparti med fast karm i EI 60, har fyllt sin funktion var i samband med att Domus i Karlstad brann. Denna produkt höll längre tid (ca 420 minuter) än det uppsatta kravet, 60 minuter, vilket förhindrade invändig brandspridning till nästa plan. Lars-Gunnar Strandberg Brandingenjör Karlstad Typgodkänd produkt testad i verkligheten. STÅLPROFIL AB Vårgårda

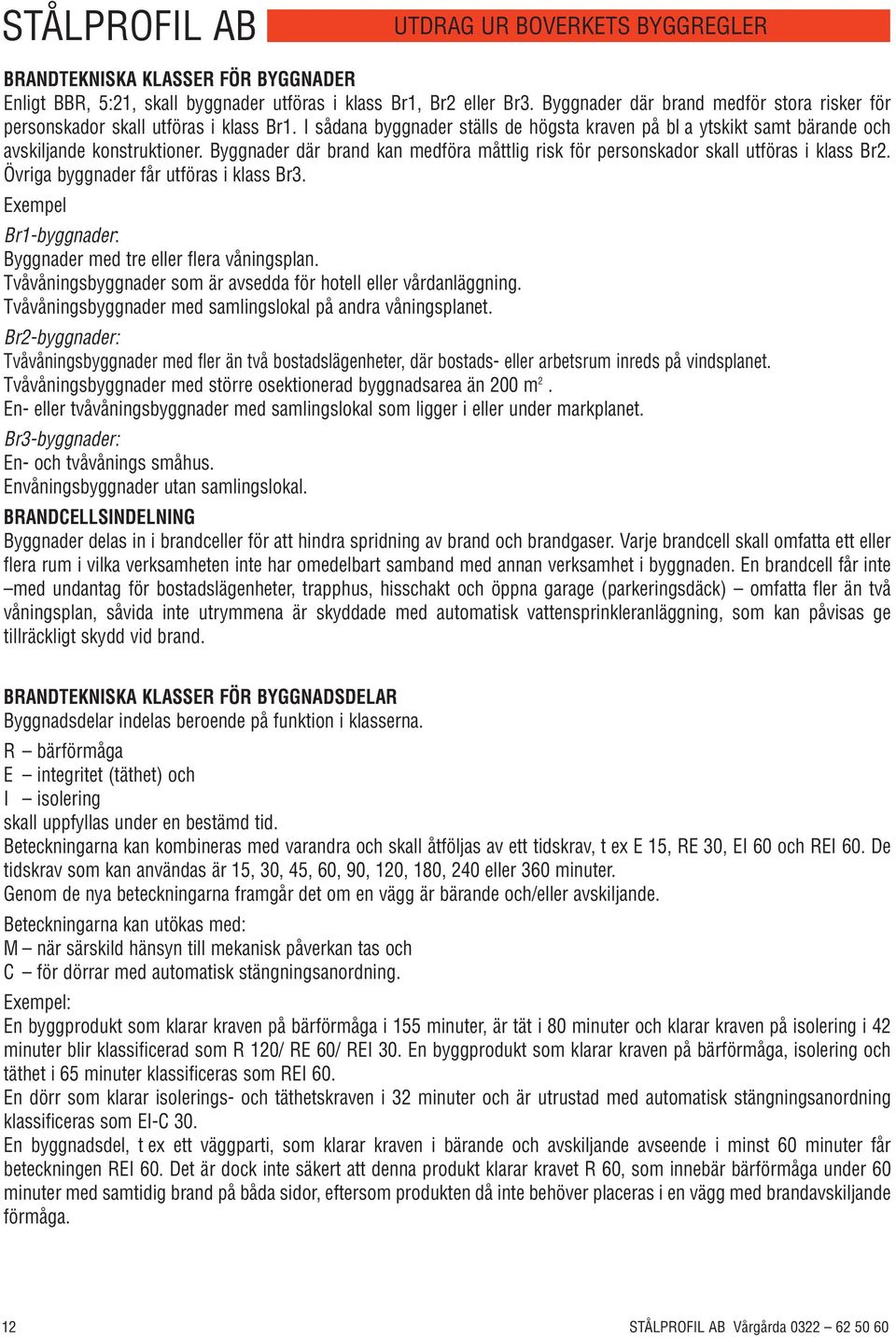

12 STÅLPROFIL AB UTDRAG UR BOVERKETS BYGGREGLER BRANDTEKNISKA KLASSER FÖR BYGGNADER Enligt BBR, 5:21, skall byggnader utföras i klass Br1, Br2 eller Br3. Byggnader där brand medför stora risker för personskador skall utföras i klass Br1. I sådana byggnader ställs de högsta kraven på bl a ytskikt samt bärande och avskiljande konstruktioner. Byggnader där brand kan medföra måttlig risk för personskador skall utföras i klass Br2. Övriga byggnader får utföras i klass Br3. Exempel Br1-byggnader: Byggnader med tre eller flera våningsplan. Tvåvåningsbyggnader som är avsedda för hotell eller vårdanläggning. Tvåvåningsbyggnader med samlingslokal på andra våningsplanet. Br2-byggnader: Tvåvåningsbyggnader med fler än två bostadslägenheter, där bostads- eller arbetsrum inreds på vindsplanet. Tvåvåningsbyggnader med större osektionerad byggnadsarea än 200 m 2. En- eller tvåvåningsbyggnader med samlingslokal som ligger i eller under markplanet. Br3-byggnader: En- och tvåvånings småhus. Envåningsbyggnader utan samlingslokal. BRANDCELLSINDELNING Byggnader delas in i brandceller för att hindra spridning av brand och brandgaser. Varje brandcell skall omfatta ett eller flera rum i vilka verksamheten inte har omedelbart samband med annan verksamhet i byggnaden. En brandcell får inte med undantag för bostadslägenheter, trapphus, hisschakt och öppna garage (parkeringsdäck) omfatta fler än två våningsplan, såvida inte utrymmena är skyddade med automatisk vattensprinkleranläggning, som kan påvisas ge tillräckligt skydd vid brand. BRANDTEKNISKA KLASSER FÖR BYGGNADSDELAR Byggnadsdelar indelas beroende på funktion i klasserna. R bärförmåga E integritet (täthet) och I isolering skall uppfyllas under en bestämd tid. Beteckningarna kan kombineras med varandra och skall åtföljas av ett tidskrav, t ex E 15, RE 30, EI 60 och REI 60. De tidskrav som kan användas är 15, 30, 45, 60, 90, 120, 180, 240 eller 360 minuter. Genom de nya beteckningarna framgår det om en vägg är bärande och/eller avskiljande. Beteckningarna kan utökas med: M när särskild hänsyn till mekanisk påverkan tas och C för dörrar med automatisk stängningsanordning. Exempel: En byggprodukt som klarar kraven på bärförmåga i 155 minuter, är tät i 80 minuter och klarar kraven på isolering i 42 minuter blir klassificerad som R 120/ RE 60/ REI 30. En byggprodukt som klarar kraven på bärförmåga, isolering och täthet i 65 minuter klassificeras som REI 60. En dörr som klarar isolerings- och täthetskraven i 32 minuter och är utrustad med automatisk stängningsanordning klassificeras som EI-C 30. En byggnadsdel, t ex ett väggparti, som klarar kraven i bärande och avskiljande avseende i minst 60 minuter får beteckningen REI 60. Det är dock inte säkert att denna produkt klarar kravet R 60, som innebär bärförmåga under 60 minuter med samtidig brand på båda sidor, eftersom produkten då inte behöver placeras i en vägg med brandavskiljande förmåga. 12 STÅLPROFIL AB Vårgårda

13 UTDRAG UR BOVERKETS BYGGREGLER STÅLPROFIL AB TYPGODKÄNNANDE OCH TILLVERKNINGSKONTROLL I Boverkets föreskrifter och allmänna råd om typgodkännande och tillverkningskontroll (BFS 1995:6), TYP1, anges de allmänna förutsättningarna för typgodkännande och tillverkningskontroll. I Boverkets allmänna råd om tillverkningskontroll brandskydd, 1996:2, anges lämplig tillverkningskontroll enligt bestämmelserna i TYP1. Tillverkningskontrollens syfte är att minimera risken för att farliga produkter kommer ut på marknaden samt att se till att fastslagen produktkvalité bibehålls under tillverkningen. Tillverkarens kvalitetssäkring och egenkontroll är det som i första hand skall säkerställa detta. Syftet med provning vid egenkontroll är att kontrollera att de brandtekniska egenskaperna inte förändrats. För att verifiera kvaliteten i tillverkarens egenkontroll utförs övervakande kontroll av ett ackrediterat besiktningsorgan. Boverkets skrift, Riktlinjer för typgodkännande Brandskydd, allmänna råd 1993:2, utgåva 2, innehåller de regler efter vilka byggprodukters brandtekniska egenskaper prövas i samband med ansökan om typgodkännande. Med typgodkända eller tillverkningskontrollerade material och produkter avses material, konstruktioner eller anordningar som är typgodkända eller kontrollerade enligt bestämmelserna i BVL. Med dessa likställs sådana byggprodukter som har visats uppfylla kraven i 4 5 BVL. GENERELLA KRAV I BBR94 PÅ BRANDTEKNISK KLASS I BRANDCELLSGRÄNS Byggnad i klass Br1: Byggnadsdelar skall utföras i lägst den brandtekniska klass som anges i nedanstående tabell a. Brandteknisk klass enligt första kolumnen (f <200 MJ/m 2 ) får tillämpas för bostads- och kontorslägenheter, skolor, hotell, personbilsgarage, livsmedelsbutiker, lägenhetsförråd och jämförbara brandceller. Klassen får även tillämpas vid högre brandbelastning än 200 MJ/m 2 för byggnader som skyddas med automatisk vattensprinkleranläggning eller om förutsättningar finns att en brand är helt bekämpad inom 60 minuter efter brandutbrottet. Väggar och tak i en sådan del av en vind som inreds för bostads- eller kontorsändamål i högst en våning över vindsbjälklaget får utföras i klass EI 30 mot ett utrymme som inte utnyttjas. Tabell a. Föreskriven brandteknisk klass i avskiljande avseende i en byggnad i klass Br 1. Byggnadsdel Brandteknisk klass vid brandbelastning f (MJ/m 2 ) f 200 f 400 f 400 Brandcellsskiljande byggnadsdel i allmänhet, och bjälklag över källare EI 60 EI 120 EI 240 Byggnad i klass Br2 och Br3: Byggnadsdelar skall utföras i lägst den brandtekniska klass som anges i nedanstående tabell b. Tabell b. Föreskriven brandteknisk klass i avskiljande avseende i en byggnad i klass Br 2 eller Br 3. Byggnadsdel Brandteknisk klass 1. Brandcellsavskiljande byggnadsdel i allmänhet 2. Lägenhetsavskiljande byggnadsdel i bostadshus BRANDTEKNISKA ALTERNATIV Brandteknisk klass EI får bytas mot klass E, om avståndet till gångstråk för utrymning och till brännbart material är tillräckligt för att utrymningssäkerheten inte skall försämras eller risken för brandspridning öka. BRANDTEKNISK KLASS PÅ DÖRRAR Utöver de generella reglerna ovan finns i Sverige särskilda regler för dörrar. Dörrar o d av obrännbart material som uppfyller krav på isolering grupp 2 (tidigare A-klass) och integritet (täthet) enligt Boverkets allmänna råd riktlinjer för typgodkännande Brandskydd (1993:2) eller motsvarande äldre regler, får dock användas som alternativ till dörrar o d i klass EI för följande tillämpningar: a) Mellan trapphus och - källare eller vind, - brand- eller luftsluss samt - butiks-, förråds-, lager- eller industrilokal. b) Mellan hisschakt som utgör egen brandcell och luftsluss eller korridor. c) Mellan kulvert och vårdbyggnad. d) I brandvägg. e) Som lägenhetsdörr. STÅLPROFIL AB Vårgårda EI 30 EI 60

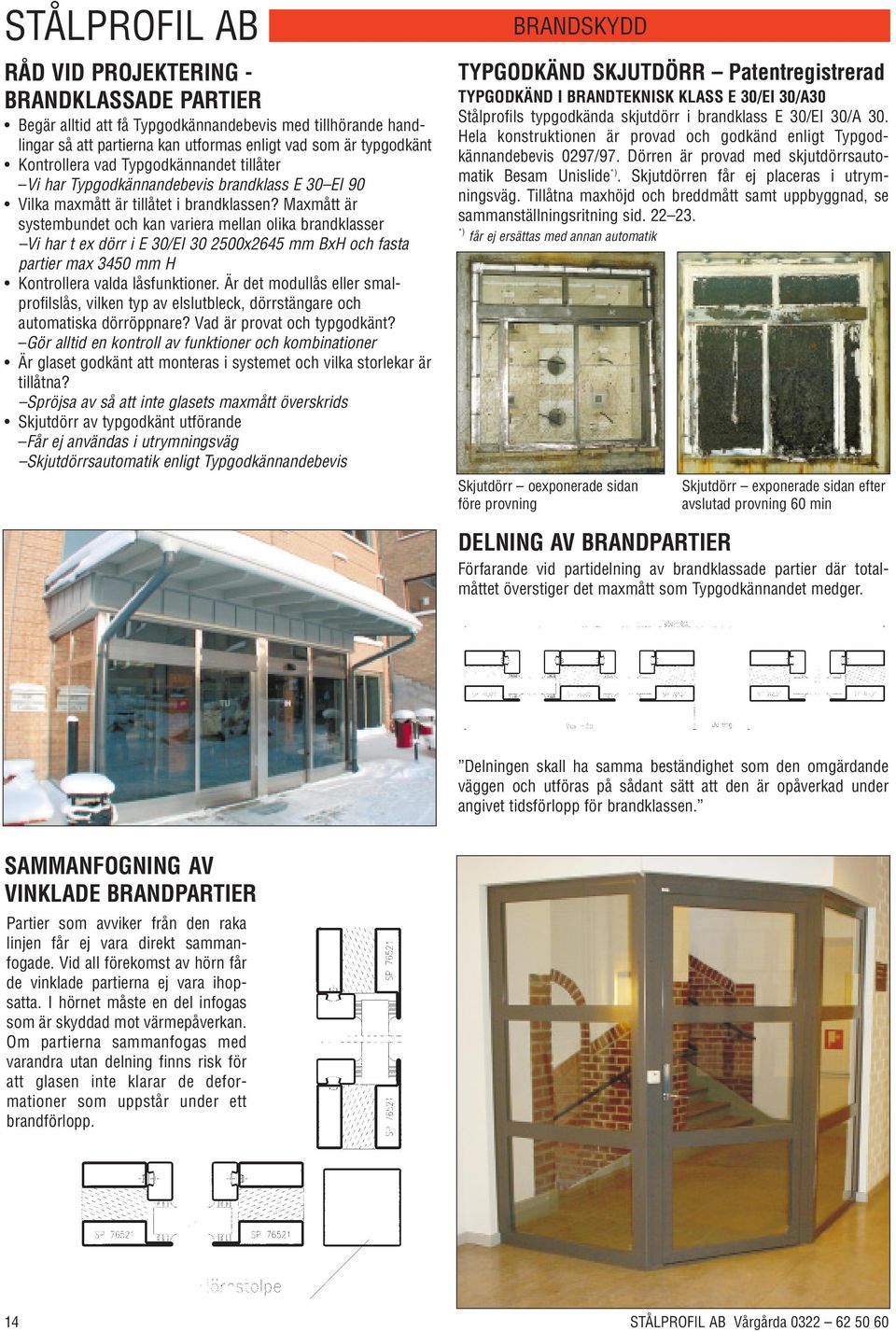

14 STÅLPROFIL AB RÅD VID PROJEKTERING - BRANDKLASSADE PARTIER Begär alltid att få Typgodkännandebevis med tillhörande handlingar så att partierna kan utformas enligt vad som är typgodkänt Kontrollera vad Typgodkännandet tillåter Vi har Typgodkännandebevis brandklass E 30 EI 90 Vilka maxmått är tillåtet i brandklassen? Maxmått är systembundet och kan variera mellan olika brandklasser Vi har t ex dörr i E 30/EI x2645 mm BxH och fasta partier max 3450 mm H Kontrollera valda låsfunktioner. Är det modullås eller smalprofilslås, vilken typ av elslutbleck, dörrstängare och automatiska dörröppnare? Vad är provat och typgodkänt? Gör alltid en kontroll av funktioner och kombinationer Är glaset godkänt att monteras i systemet och vilka storlekar är tillåtna? Spröjsa av så att inte glasets maxmått överskrids Skjutdörr av typgodkänt utförande Får ej användas i utrymningsväg Skjutdörrsautomatik enligt Typgodkännandebevis BRANDSKYDD TYPGODKÄND SKJUTDÖRR Patentregistrerad TYPGODKÄND I BRANDTEKNISK KLASS E 30/EI 30/A30 Stålprofils typgodkända skjutdörr i brandklass E 30/EI 30/A 30. Hela konstruktionen är provad och godkänd enligt Typgodkännandebevis 0297/97. Dörren är provad med skjutdörrsautomatik Besam Unislide *). Skjutdörren får ej placeras i utrymningsväg. Tillåtna maxhöjd och breddmått samt uppbyggnad, se sammanställningsritning sid *) får ej ersättas med annan automatik Skjutdörr oexponerade sidan före provning Skjutdörr exponerade sidan efter avslutad provning 60 min DELNING AV BRANDPARTIER Förfarande vid partidelning av brandklassade partier där totalmåttet överstiger det maxmått som Typgodkännandet medger. Delningen skall ha samma beständighet som den omgärdande väggen och utföras på sådant sätt att den är opåverkad under angivet tidsförlopp för brandklassen. SAMMANFOGNING AV VINKLADE BRANDPARTIER Partier som avviker från den raka linjen får ej vara direkt sammanfogade. Vid all förekomst av hörn får de vinklade partierna ej vara ihopsatta. I hörnet måste en del infogas som är skyddad mot värmepåverkan. Om partierna sammanfogas med varandra utan delning finns risk för att glasen inte klarar de deformationer som uppstår under ett brandförlopp. 14 STÅLPROFIL AB Vårgårda

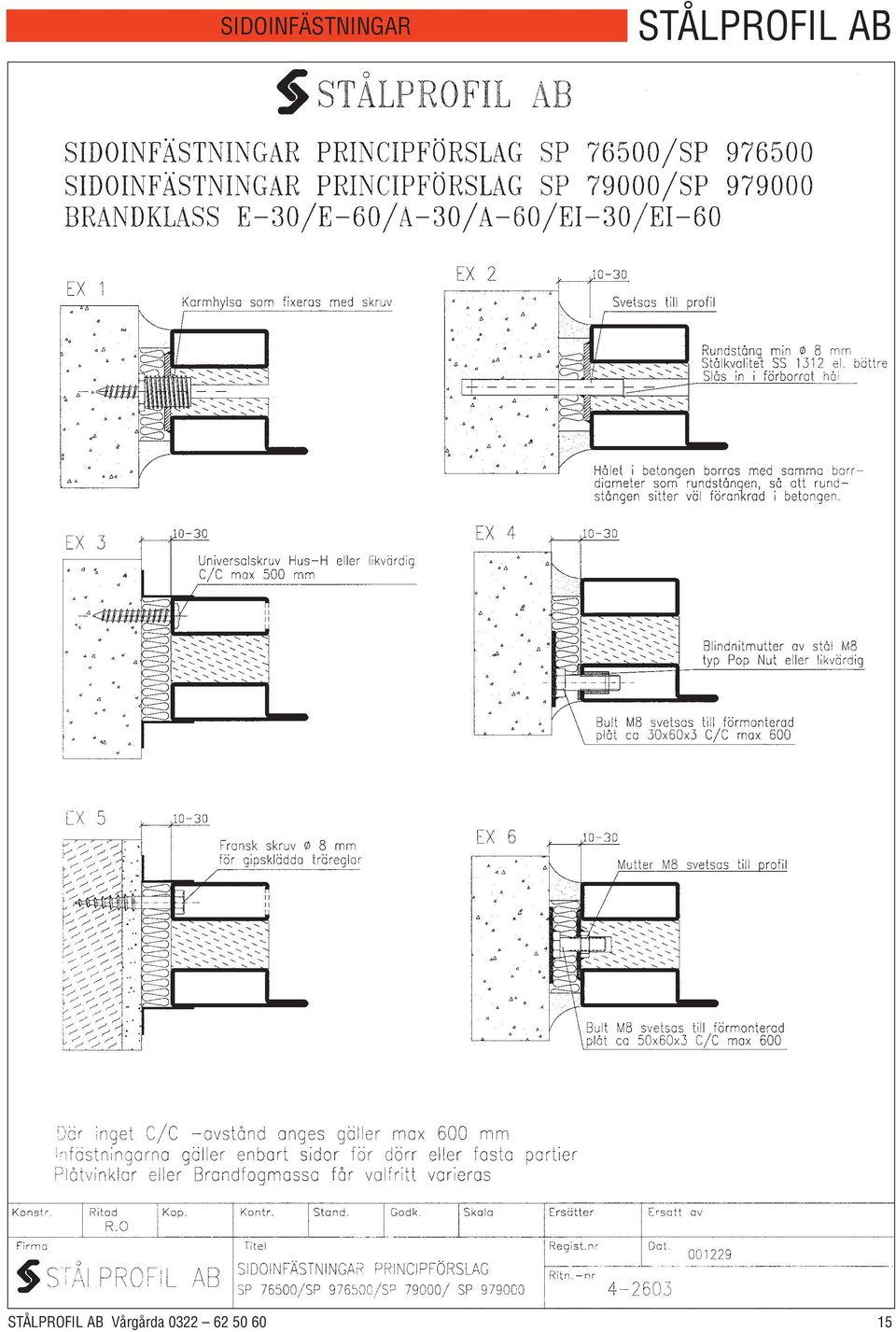

15 SIDOINFÄSTNINGAR STÅLPROFIL AB STÅLPROFIL AB Vårgårda

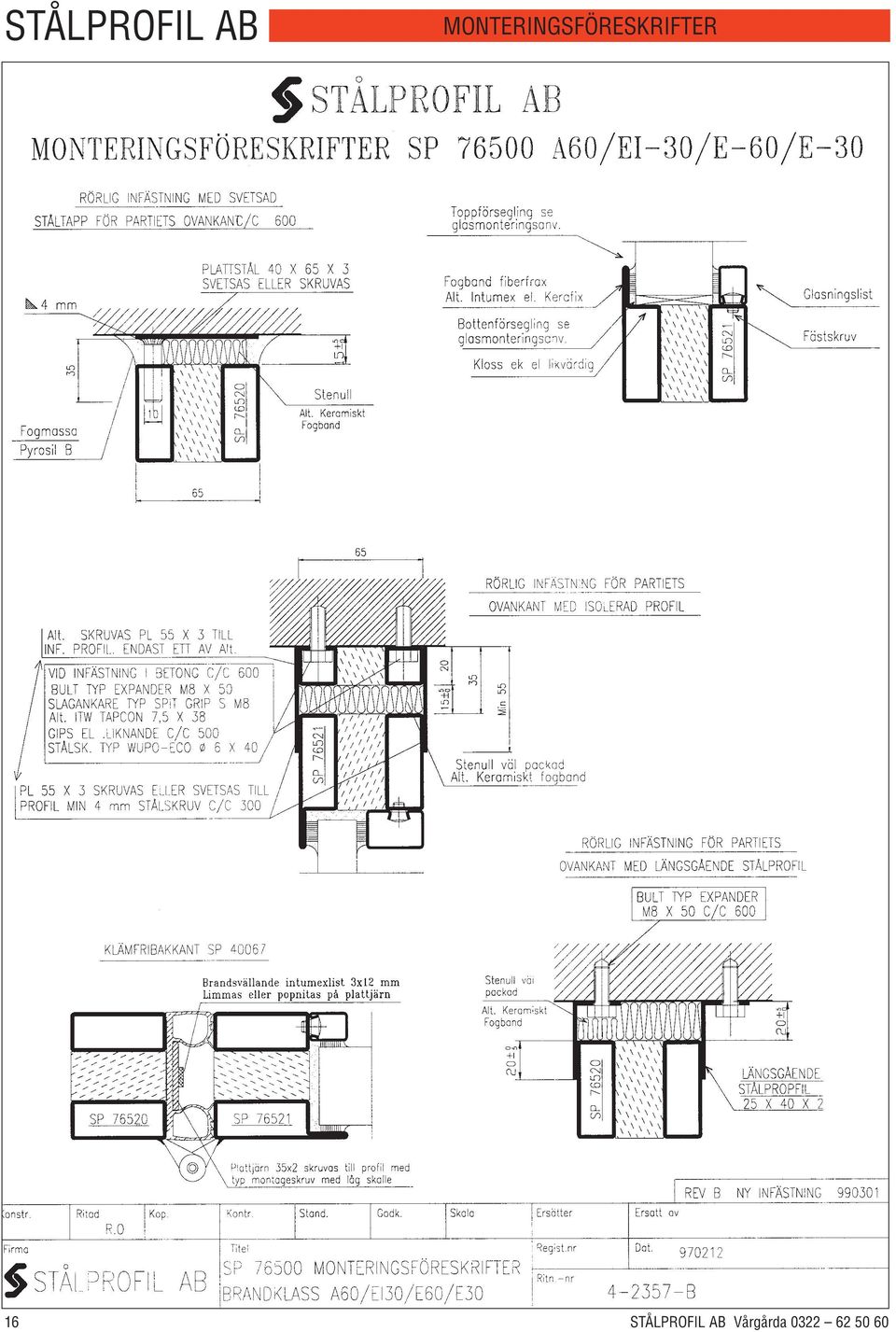

16 STÅLPROFIL AB MONTERINGSFÖRESKRIFTER 16 STÅLPROFIL AB Vårgårda

17 LJUDREDUKTION STÅLPROFIL AB STÅLPROFIL AB Vårgårda

18 STÅLPROFIL AB PROFILSYSTEM SP BRANDKLASS EI STÅLPROFIL AB Vårgårda

19 PROFILSYSTEM SP BRANDKLASS EI 30 STÅLPROFIL AB STÅLPROFIL AB Vårgårda

20 STÅLPROFIL AB SP A 60 * DÖRR, SP SIDO- OCH OVANLJUS EI 60 * GODKÄND SOM ALTERNATIV TILL DÖRR I BRANDKLASS EI STÅLPROFIL AB Vårgårda

21 SP A 60 * DÖRR, SP SIDO- OCH OVANLJUS EI 60 * GODKÄND SOM ALTERNATIV TILL DÖRR I BRANDKLASS EI 60 STÅLPROFIL AB STÅLPROFIL AB Vårgårda

22 STÅLPROFIL AB SP 35000/SP SKJUTDÖRRAR BRANDKLASS A 30/EI STÅLPROFIL AB Vårgårda

23 SP 35000/SP SKJUTDÖRRAR BRANDKLASS A 30/EI 30 STÅLPROFIL AB STÅLPROFIL AB Vårgårda

24 STÅLPROFIL AB CENTRERAD GLASNING 24 STÅLPROFIL AB Vårgårda

25 PROFILSYSTEM SP & SP STÅLPROFIL AB STÅLPROFILSYSTEM SP SP Glasade vägg-, dörr- och fönsterpartier i brandklass EI 60 Typgodkännandebevis 1945/89 STÅLPROFILSYSTEM SP Glasade väggpartier i brandklass EI 90 Typgodkännandebevis 1141/95 Profilsystem avsett för dörr-, skjutdörr, vägg- och fönsterpartier för bl a kontors- och affärsbyggnader, flerbostadshus, skolor, hotell, idrottsanläggningar, sjukhus, servicehem och flygplatser mm.. Profilsystemen är moderna profilsystem som innebär flexibilitet, säkerhet och stabilitet. SP ger stora variationsmöjligheter och är typgodkänt med bl a runda fönster och bågar. I SP finns breda profiler anpassade för modullås. Det är även provat och godkänt med väl tilltagna höjd- och breddmått. SP tillgodoser arkitektoniska krav på släta in- och utvändiga ytor av dörr- och mellanväggspartier beroende på profilernas speciella utformning med spåruttag för gummitätning. Stålpartier väljs i allt större utsträckning främst beroende på ökad stabilitet, bra brandskydd och att stålet motstår yttre påverkan bättre än andra material. Stålet har också obegränsade möjligheter vid val av färgsättning och är ett miljövänligt material. Den fördelaktiga prisnivån och att den totala ägarekostnaden blir lägre är faktorer som bidrar till valet av stål jämfört med andra material. Brandskydd och skottsäkerhet Systemen kan levereras i skottsäkert utförande enligt beskjutningsprov utförda hos SP, Sveriges Provnings- och Forskningsinstitut. Stålprofilsystem SP och SP är typgodkänt av SITAC, Svenskt Byggodkännande AB, i flera brandtekniska klasser. Dörr- och väggpartierna utgör brandcellsavgränsningar i t ex korridorer, huvudpassager och trapphus som utgör utrymningsvägar vid brand. Den brandbeständiga isolerkärnan mellan stålprofilerna reducerar värmeöverföringen på ett effektivt sätt till den från brandhärden motstående sidan. Med SP och SP kan man skapa ljusa och trivsamma inomhusmiljöer med stora variationsmöjligheter som uppfyller ställda krav på brandsäkerhet. Design Profilsystemets speciella utformning innebär förenklat montage och kräver en betydligt mindre tidsåtgång än för konventionella system. Detta leder till högre och jämnare kvalité samt minskade tillverkningskostnader. Kostnadseffektiv lösning med hög kvalité Glasningslisterna till SP levereras som standard i sendzimirförzinkat material. Listerna kan även levereras i rostfritt utförande. Lackerade stålprofiler med rostfria glasningslister ger en spännande arkitektonisk kombination. Glasningslisterna till system SP består av rektangulära rör som skruvas till profil. Tillverkning och montering sker av certifierade tillverkare. Kontroller av våra tillverkare sker av SP, Sveriges Provnings- och Forskningsinstitut, i Borås. STÅLPROFIL AB Vårgårda

26 STÅLPROFIL AB PROFILSYSTEM SP STÅLPROFIL AB Vårgårda

27 PROFILSYSTEM SP STÅLPROFIL AB STÅLPROFIL AB Vårgårda

28 STÅLPROFIL AB PROFILSYSTEM SP Längd 3 m Längd 2,5 m Längd 3 m Längd 2,5 m BRANDKLASSADE BÅGAR EI 30/ EI 60 Stålprofilsystem SP och SP finns med bågar, runda fönster och som välvda dörrar. De rundade profilerna har samma egenskaper som övriga delar i systemen. Välvd dörr och fönster kan förses med klämfri bakkant. Bågar, välvd dörr och fönster är provade och Typgodkända. Minsta utvändiga diameter; Profilbredd 50 mm = 500 mm Profilbredd 70 mm = 700 mm Profilbredd 90 mm = 1100 mm 28 STÅLPROFIL AB Vårgårda

29 PROFILSYSTEM SP STÅLPROFIL AB STÅLPROFIL AB Vårgårda

30 STÅLPROFIL AB SP DÖRR- OCH VÄGGPARTI EI STÅLPROFIL AB Vårgårda

31 SP DÖRR- OCH VÄGGPARTI EI 60 STÅLPROFIL AB STÅLPROFIL AB Vårgårda

32 STÅLPROFIL AB SP FÖNSTER- OCH VÄGGPARTI EI STÅLPROFIL AB Vårgårda

33 SP FÖNSTER- OCH VÄGGPARTI EI 60 STÅLPROFIL AB STÅLPROFIL AB Vårgårda

34 STÅLPROFIL AB BESKJUTNINGSPROV AV STÅLPROFILER Mätningsprotokoll REV Byggnadsteknik Sveriges Provnings- och Forskningsinstitut Borås SP SKOTTSÄKERHET 1 Inledning På uppdrag av Stålprofil AB har en beskjutningsprovning på stålprofiler utförts i mars och april 1993 med SP rapportnummer 92B Beskjutningsproven har genomförts på skjutfältet i Uddevalla. 2 Omfattning och utförande De olika profiltyperna benämns 350xx, 565xx, 765xx samt 900xx (rostfritt material). Förstärkningar av respektive profiltyp framgår av tabell 1. Profilerna finns beskrivna i bilaga till SP rapportnummer 92B Tabell 1 Profiltyper med förstärkning av plattjärn (mm) Profil nr Klass C1 Klass C2 Klass C3 Klass C4 Klass C5 350xx xx xx xx 1) ) Förstärkning med rostfritt plattjärn Provingen genomfördes enligt tillämpliga delar av Svensk Standard SS Byggnadsglas Säkerhetsrutor Klassindelningen. Dessa standarder behandlar glas men har använts som utgångspunkt för denna provning. Profilerna spändes fast i en stålrigg och besköts från avstånden 3, 10 respektive 25 meter. I varje profil sköts minst 3 skott med centrumavstånd ca 25 mm. Mätosäkerheten i provningsförfarandet bedöms vara försumbar i förhållandet till spridningen mellan provobjekten. Vapen- och ammunitionstyper framgår av tabell 2. Tabell 2 Vapen- och ammunitionstyper Klass Vapen Ammunition C1 Arméns k-pist 9 mm standard C2 357 Magnum Marlin Hornady XTP 158 grain model 1894 CS Norma RI grain C3 44 Magnum Ruger Norma fabriks Super Red Hawk 9" Nr grain 15 gram C4.308 Winchester 7.62 x 51 mm Remington 9.7 gram C5.308 Winchester 7.62 x 51 mm Remington 9.7 gram 3 Resultat Ingen av de beskjutna profilerna uppvisade skador på insidan, d v s projektilen har stannat upp inne i profilerna. Bedömningen för ovan provade profiler med respektive förstärkningar, tabell 1, är att de uppfyller de olika klasserna C1-SF till C5-SF enligt SS SF innebär att profilerna är splitterfria på insidan. Detta utlåtande får inte återges annat än i sin helhet utan skriftligt tillstånd från SP. Sveriges Provnings- och Forskningsinstitut Kent Gylltoft Professor Tekn dr Sektionschef 34 Sven-Agne Nilsson Ingenjör STÅLPROFIL AB Vårgårda

35 STÅLPROFIL AB STÅLPROFIL AB Vårgårda

36 STÅLPROFIL AB STÅLPROFIL AB Box 37 Telefon Vårgårda Telefax
