2 Sparbank i Heppenheim: Brandskyddsglas i lutande takkonstruktion, uppbyggd av Pilkington Pyrodur förhindrar brandspridning till ovanliggande våningsplan. Brandskydd i kombination med funktionsglas: Gränslösa möjligheter Glas är närmast unikt i jämförelse med andra byggmaterial. Inga andra material uppfyller lika många byggtekniska krav som glas. De grundläggande funktionerna, släppa in ljus, ge fri genomsikt och skydda mot väder och vind, kan kombineras med brandskydd, energistyrning, bullerskydd, personskydd, självrengöring och dekor. Du kan få praktiskt taget samtliga dessa funktioner inbyggda i en enda glaskonstruktion utan att glaset självt blir mer synligt. Glas expanderar vid uppvärmning, en temperaturskillnad mellan glasets ytterkant och centrum på 40 C är tillräckligt för att orsaka brott på vanligt floatglas. Hur kan då ett glas fungera som brandskyddsglas? Pilkington erbjuder tre varianter på glas som verkar brandskyddande, Pilkington Pyrostop, Pilkington Pyrodur och Pilkington Pyroshield. Pilkington Pyrostop Skydd mot flammor, brandgaser och värmestrålning Pilkington Pyrostop var vid marknadsintroduktionen i början av 1980talet det första brandskyddsglas som inte enbart gav skydd mot rökgas och flammor utan även hade de egenskaper som behövdes för att stoppa den farliga värmestrålningen, det vill säga ett glas som uppfyller brandteknisk klass EI (integritet och isolering). Pilkington Pyrostop är namnet som sedan dess garanterar en effektiv barriär i brandsituationer. Glaset säkerställer att personer i byggnader ges nödvändig tid för att genomföra utrymning vid en eventuell brand. Vidare eliminerar man risken för spridning av branden till kringliggande lokaler och begränsar därmed avsevärt brandskador vilket minimerar kostnader. När ett brandskyddsskikt i Pilkington Pyrostop och Pilkington Pyrodur blir varmt expanderar det och bildar en tjock ogenomsynlig isolering. Brandverhalten von PYROSTOP gebrochenes Sprucket glas Glas Schaum Isolering Pilkington Pyrodur Begränsar brandhärden och reducerar värmestrålning Pilkington Pyrodur är ett tunt brandskyddsglas som är framtaget baserat på samma funktionsprincip och prestationskrav som Pilkington Pyrostop. Eftersom Pilkington Pyrodur är ett tunnare glas begränsar det värmestrålning i lägre grad än Pilkington Pyrostop. Pilkington Pyrodur klarar med goda marginaler de krav som är är uppställda för brandklass E och EW. 2

3 Krav på brandskyddsglas De brandtekniska klasserna som är relevanta för glas i byggnader (E, EW och EI) är definierade av Boverket, baserat på Svensk lagstiftning. Det pågår även ett intensivt arbete med att ta fram gemensamma europeiska normer. Utrymmningsvägar Att säkerställa tid för utrymning och därmed rädda liv är prioriterar. Att samtidigt bygga korridorer och trapphus så att det viktiga dagsljuset släpps in i byggnaderna är viktigt för personer som bor, arbetar eller uppehåller sig i dessa. Här är det oftast glas av typ Pilkington Pyrostop som ger bästa skydd. Brandspridning, cellindelning Genom indelning av byggnader i mindre delar som är inbördes avskiljda förhindras en brand från att få fäste och få katastrofala konsekvenser. Dessa brandceller kan utföras helt eller delvis i glas, vilket ger möjligheter att skapa öppna ljusa byggnader med fullgott brandskydd. Brandceller är oftast endast i ett våningsplan, det ställs därför krav på att brand inte kan sprida sig mellan våningsplan från inglasade balkonger, via glasfasader eller via glas i trapphus. Myndigheternas krav, miniminivå Den kravnivå som myndigheter ställer bör betraktas som en miniminivå. Det är inte ovanligt att företag som råkar ut för brand som ödelägger hela byggnader inte kan återskapa sin verksamhet. Där stora värden står på spel är det värt att öka brandskyddet. Även försäkringsbolag kan och bör ställa utökade krav på brandskydd då det är de som riskerar att betala ut stora belopp vid en brand. Pilkington har ett unikt kontaktnät och arbetar aktivt med dessa frågor. Tyska Riksdagshuset i Berlin: Brandavskiljande parti. 3

4 Pilkington Pyrostop Effektiv barriär mot brandspridning Standardbrandkurva Den stora skillnaden i glasning med brandskyddsglas i de brandtekniska klasserna E, EW och EI är glasets förmåga att isolera mot värmestrålning. Pilkington Pyrostop är det brandskyddsglas som uppfyller ställda krav för brandteknisk klass EI (enligt Boverkets Byggregler, BBR). Pilkington Pyrostop eliminerar spridning av brandgaser och flammor samt förhindrar att glasets medeltemperatur överskrider 140 C (180 C för enstaka områden) på den från branden vänd sidan. Temperaturökning i K Standardbrandkurva, temperatur-tid Temperatur i testugnen Yttemperatur på glas som är transparent i brand * Yttemperatur Pilkington Pyrodur * Yttemperatur Pilkington Pyrostop * Pilkington har testat varianter av Pilkington Pyrostop för tidsintervall EI 30 till EI 120 kontinuerligt sedan början av 1980talet. Ett Pilkington Pyrostop glass som utsätts för brandbelastning från ena sidan med en temperatur på närmare 900 C, förblir på den andra glasytan i inledningsfasen endast ljummen. Då brandbelastningen fortskrider stiger temperaturen men utan att nå de kritiska temperaturer som reglerar EI klassningen. Pilkington Pyrostop ger frihet att möjliggöra många arkitektoniska idéer. Öppenhet, ljus och rymd för människans välbefinnande eftersträvas utan att brandsäkerheten för byggnaden behöver åsidosättas. Exempel på användningsområden är inglasningar av utrymningsvägar, branddörrar och väggkonstruktioner i avskiljande brandcellsindelningar Tid i minuter * på yta vänd från branden Terminal 2, Frankfurts flygplats: Pilkington Pyrostop glasning (EI 90) av utrymningsväg. 4

5 Brandskydd och transparens Glasning med Pilkington Pyrostop, oavsett brandteknisk klass, erbjuder förutom skydd mot brandgaser, flammor och värmestrålning, klar genomsikt, ljus och optisk briljans. Även Pilkington Pyrostop , tjocklek 23 mm, brandteknisk klass EI 60 har dessa egenskaper. Alla Pilkington Pyrostop glas med nämnda tjocklek eller ännu tjockare tillverkas med Pilkington Optiwhite. Pilkington Optiwhite är ett floatglas med mycket låg halt av järnoxid, vilket eliminerar den gröna nyansen. Brandskyddsglaset blir mer färgneutralt med ökad ljustransmittans som följd. Pilkington Pyrostop har t ex en ljustransmittans på 88 %, vilket är jämförbart med ljustransmittansen hos ett vanligt (6 mm) floatglas. Kontorsbyggnad i Kronberg: Pilkington Pyrostop glas kombinerat med solskyddsglas (EI 30) i isolerrutor. Margarethe von Witzleben skolan i Berlin: Atrium i klass EI 90. 5

6 Tyska Riksdagshuset i Berlin: Lutande brandglaskonstruktion vid press läktaren. Pilkington Pyrodur Reducerar värmestrålningen och begränsar brandhärden Värmestrålning efter 0% 30 minuters brandtest. Inget brandskyddsglas Pilkington Pyrodur består av tunna skivor floatglas med mellanliggande tunna, transparenta brandskyddande skikt av vattenglas. Vid brand spricker glasskivan närmast branden tämligen snabbt, men brandskyddsskiktet håller glasbitarna på plats och bildar en effektiv barriär mot flammor och brandgaser. Efter några minuter, när skiktet nått cirka 120 C, expanderar det till en opak, tät skiva som absorberar värmestrålningen från elden 100% 80% 60% 40% 20% 100% ca 50% Transparent brandglas, klass E Brandteknisk klass E/EW 30 (EN 1363) ca 10% Pilkington Pyrodur glas, klass EW Brandteknisk klass EI 30 (EN 1363) ca 2% Pilkington Pyrostop glas, klass EI och fördröjer uppvärmningen av den från branden vända glasytan avsevärt. Denna kompakta stabila sandwichstruktur av glas och skum begränsar brandhärden och ger skydd mot spridning av brand och brandgaser under angiven tid. Dessutom reducerar Pilkington Pyrodur värmestrålningen. Du vinner flera värdefulla fördelar på att välja ett brandskyddsglas som isolerar även om myndigheterna inte kräver det. Det är mindre risk för att det uppstår personskador vid utrymning. Fara för självantändning av brännbart material i omedelbar närhet av glasningen reduceras avsevärt. Vidare kommer brandförsvaret att få mindre problem med nerfallande droppande plastmaterial eller andra brännbara element och kan i större utsträckning arbeta med det livsviktiga släcknings och evakueringsarbetet. Pilkington Pyrodur gör det möjligt för arkitekter och övriga samhällsplanerare att skapa byggnadstekniska lösningar med relativt stora transparenta glasytor utan att brandsäkerheten åsidosätts. 6

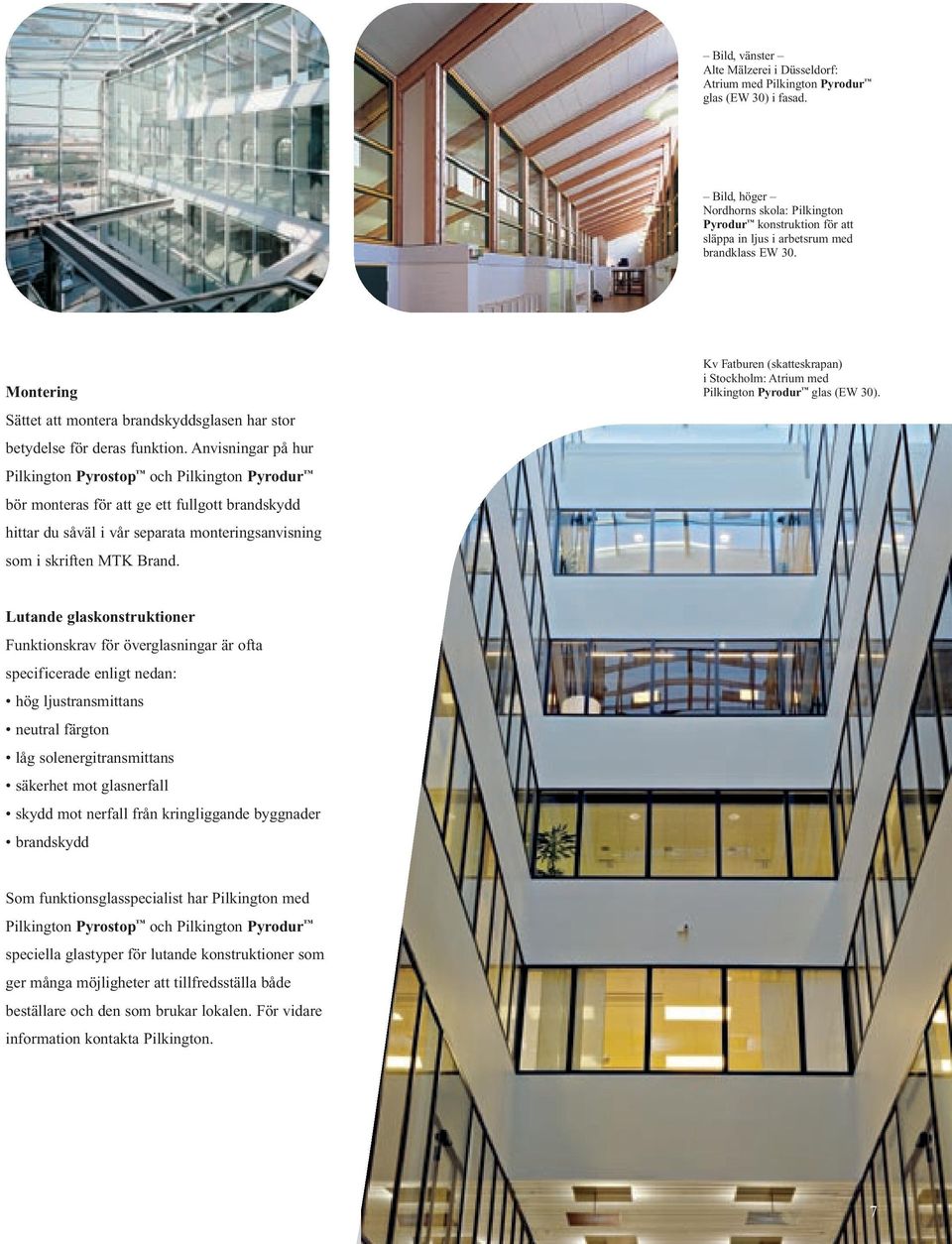

7 Bild, vänster Alte Mälzerei i Düsseldorf: Atrium med Pilkington Pyrodur glas (EW 30) i fasad. Bild, höger Nordhorns skola: Pilkington Pyrodur konstruktion för att släppa in ljus i arbetsrum med brandklass EW 30. Montering Sättet att montera brandskyddsglasen har stor betydelse för deras funktion. Anvisningar på hur Pilkington Pyrostop och Pilkington Pyrodur bör monteras för att ge ett fullgott brandskydd hittar du såväl i vår separata monteringsanvisning som i skriften MTK Brand. Kv Fatburen (skatteskrapan) i Stockholm: Atrium med Pilkington Pyrodur glas (EW 30). Lutande glaskonstruktioner Funktionskrav för överglasningar är ofta specificerade enligt nedan: hög ljustransmittans neutral färgton låg solenergitransmittans säkerhet mot glasnerfall skydd mot nerfall från kringliggande byggnader brandskydd Som funktionsglasspecialist har Pilkington med Pilkington Pyrostop och Pilkington Pyrodur speciella glastyper för lutande konstruktioner som ger många möjligheter att tillfredsställa både beställare och den som brukar lokalen. För vidare information kontakta Pilkington. 7
