ANBUDSINBJUDAN Målning Ekeredsvägen

Transkript

1 Anbudsinbjudan ANBUDSINBJUDAN Målning Ekeredsvägen Härmed inbjuds Ni till anbudsräkning i enlighet med nedanstående förfrågningsunderlag: AFA.121 AFA.122 Beställarens ombud under anbudstiden Beställarens ombud under anbudstiden är Kenny Marcussen Beställarens kontaktpersoner under anbudstiden Beställarens kontaktperson avseende förfrågningsunderlaget är Benny Post, mobiltelefon Beställarens kontaktperson för visning av arbetsområdet är Lars-Gunnar Börve, mobiltelefon eller Malin Friberg mobiltelefon AFA.21 AFA.22 AFB.22 AFB.32 AFB.34 Översiktlig information om objektet Handlingar avser utvändig målning Objektets läge Adress: Området Ekeredsvägen (Almekärr 3:340) är beläget i Lerums Kommun. Förteckning över förfrågningsunderlag Förfrågningsunderlaget består av följande handlingar vilka inbördes gäller i nedanstående ordning: 1. Administrativa föreskrifter daterad Ram beskrivning daterad Anbudsformulär daterad ABT 06 (bifogas ej). 5. AMA 98 (bifogas ej). Anbudstidens utgång Anbud skall vara beställaren tillhanda senast senast kl Adressering Anbud märkes Anbud utvändigt målning på Ekeredsvägen och sändes till Förbo AB Brogatan 9 Box Mölndal

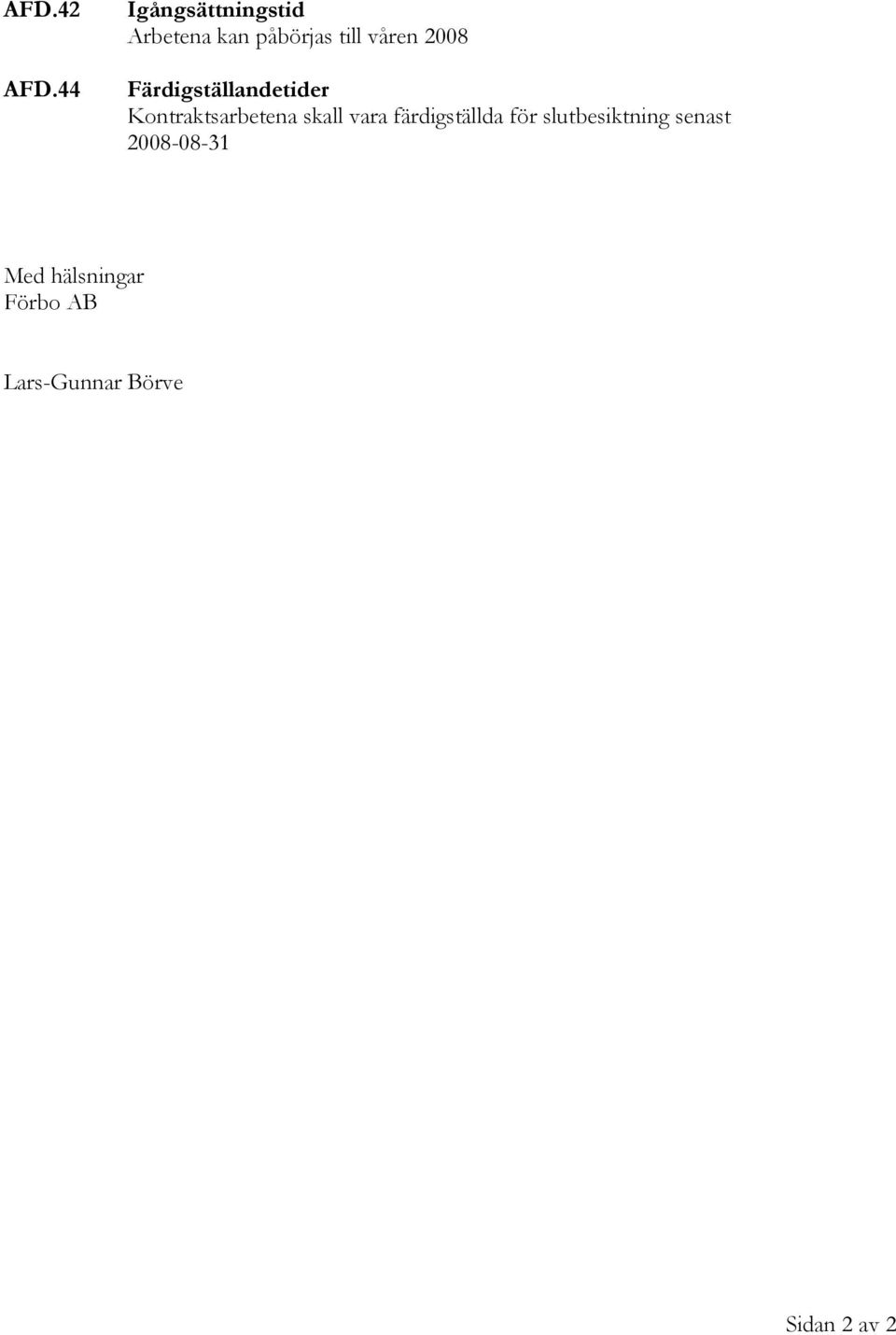

2 AFD.42 AFD.44 Igångsättningstid Arbetena kan påbörjas till våren 2008 Färdigställandetider Kontraktsarbetena skall vara färdigställda för slutbesiktning senast Med hälsningar Förbo AB Lars-Gunnar Börve Sidan 2 av 2

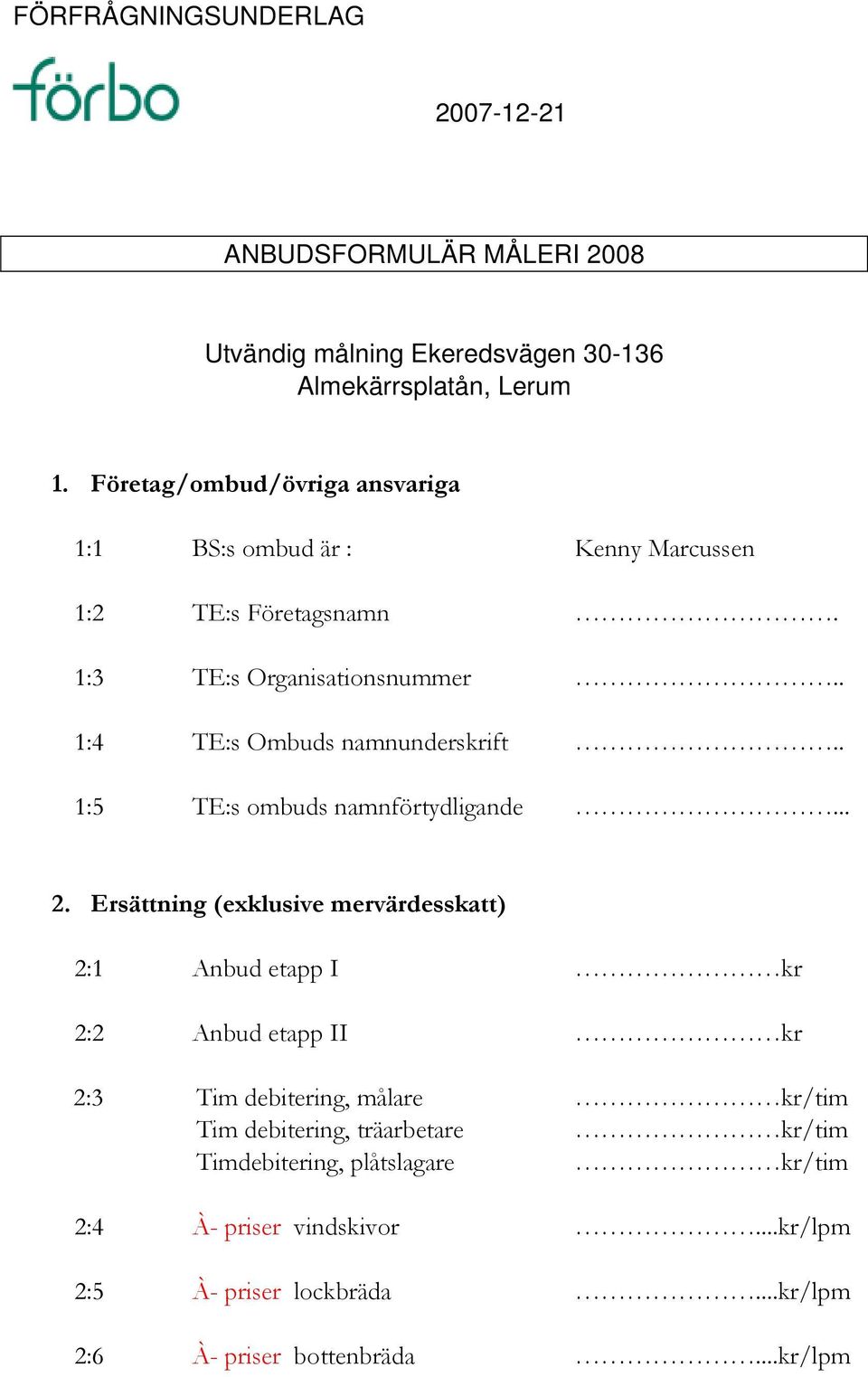

3 FÖRFRÅGNINGSUNDERLAG ANBUDSFORMULÄR MÅLERI 2008 Utvändig målning Ekeredsvägen Almekärrsplatån, Lerum 1. Företag/ombud/övriga ansvariga 1:1 BS:s ombud är : Kenny Marcussen 1:2 TE:s Företagsnamn. 1:3 TE:s Organisationsnummer.. 1:4 TE:s Ombuds namnunderskrift.. 1:5 TE:s ombuds namnförtydligande Ersättning (exklusive mervärdesskatt) 2:1 Anbud etapp I kr 2:2 Anbud etapp II kr 2:3 Tim debitering, målare kr/tim Tim debitering, träarbetare kr/tim Timdebitering, plåtslagare kr/tim 2:4 À- priser vindskivor...kr/lpm 2:5 À- priser lockbräda...kr/lpm 2:6 À- priser bottenbräda...kr/lpm

4 FÖRFRÅGNINGSUNDERLAG :8 À- priser liggande panel...kr/lpm 2:9 À- priser smygbräder...kr/lpm 2:10 À- priser knutbräder...kr/lpm 2:11 À- priser vindskiveplåt...kr/lpm 2:12 À- priser plåtinklädnad vindskiva...kr/lpm 2:13 Option, överliggare balkonger...kr 3. Övriga kriterier Följande skall redovisas vid anbudsinlämning 3:1 Antal målare som beräknas utföra målningen..st 3:2 Ange arbetsledares namn... 3:3 Om kvalitetssystem finns bifogas denna 3:4 Om miljöledningssystem finns bifogas denna 3:5 Tidplan (etappvis) Mölndal 2008 Beställare Förbo AB Krister Lundgren

5 Vägbeskrivning

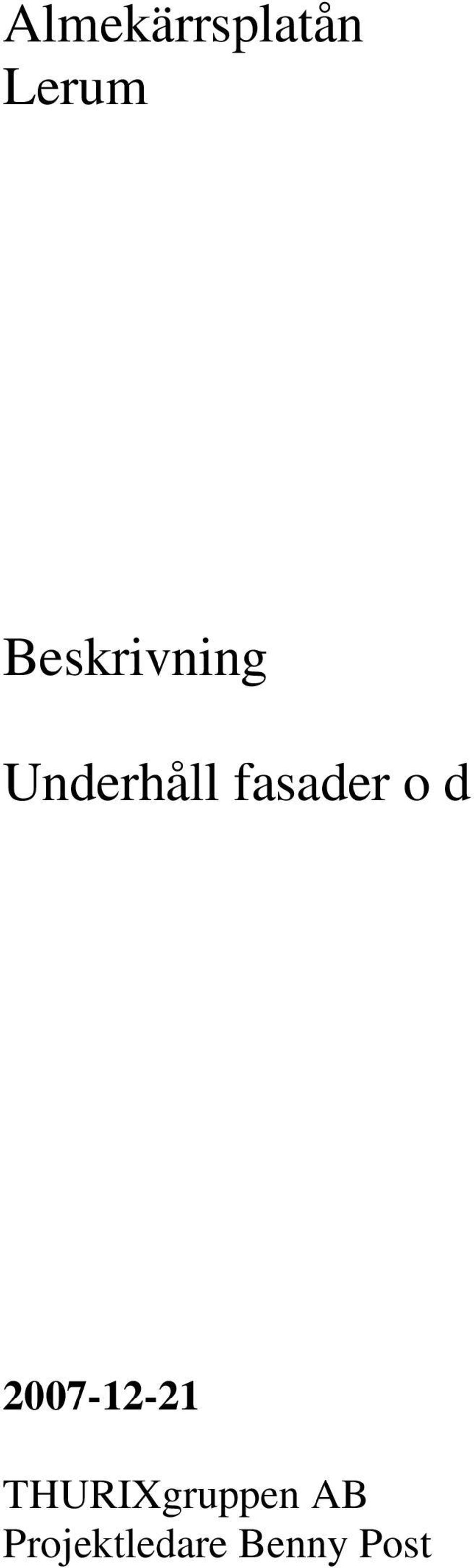

6 Almekärrsplatån Lerum Beskrivning Underhåll fasader o d THURIXgruppen AB Projektledare Benny Post

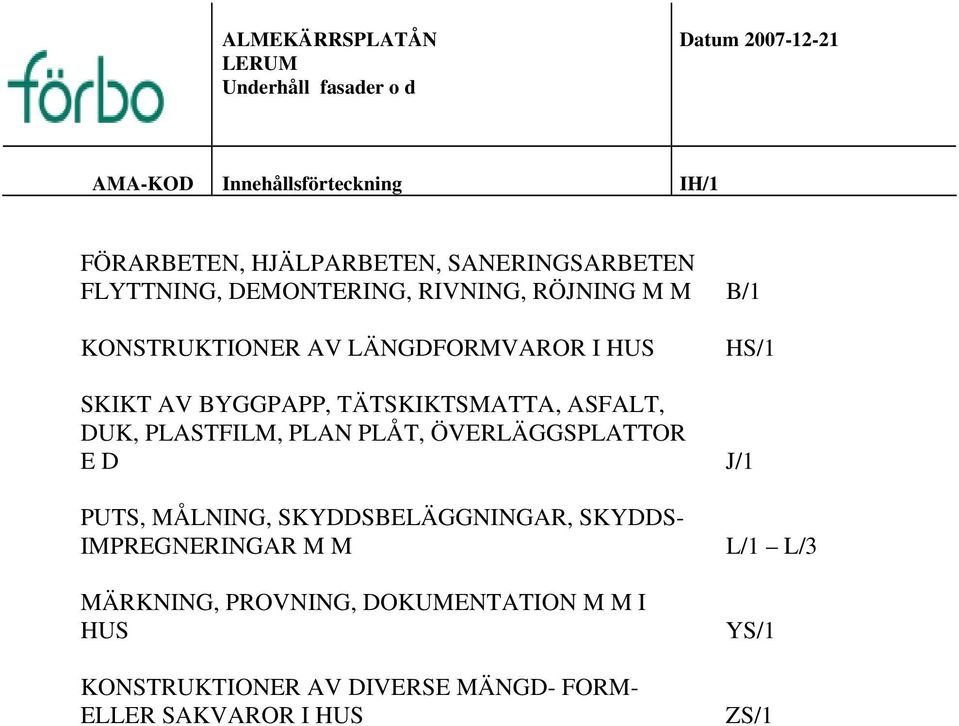

7 ALMEKÄRRSPLATÅN Datum LERUM Underhåll fasader o d AMA-KOD Innehållsförteckning IH/1 FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M B/1 KONSTRUKTIONER AV LÄNGDFORMVAROR I HUS HS/1 SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D J/1 PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDS- IMPREGNERINGAR M M L/1 L/3 MÄRKNING, PROVNING, DOKUMENTATION M M I HUS KONSTRUKTIONER AV DIVERSE MÄNGD- FORM- ELLER SAKVAROR I HUS YS/1 ZS/1

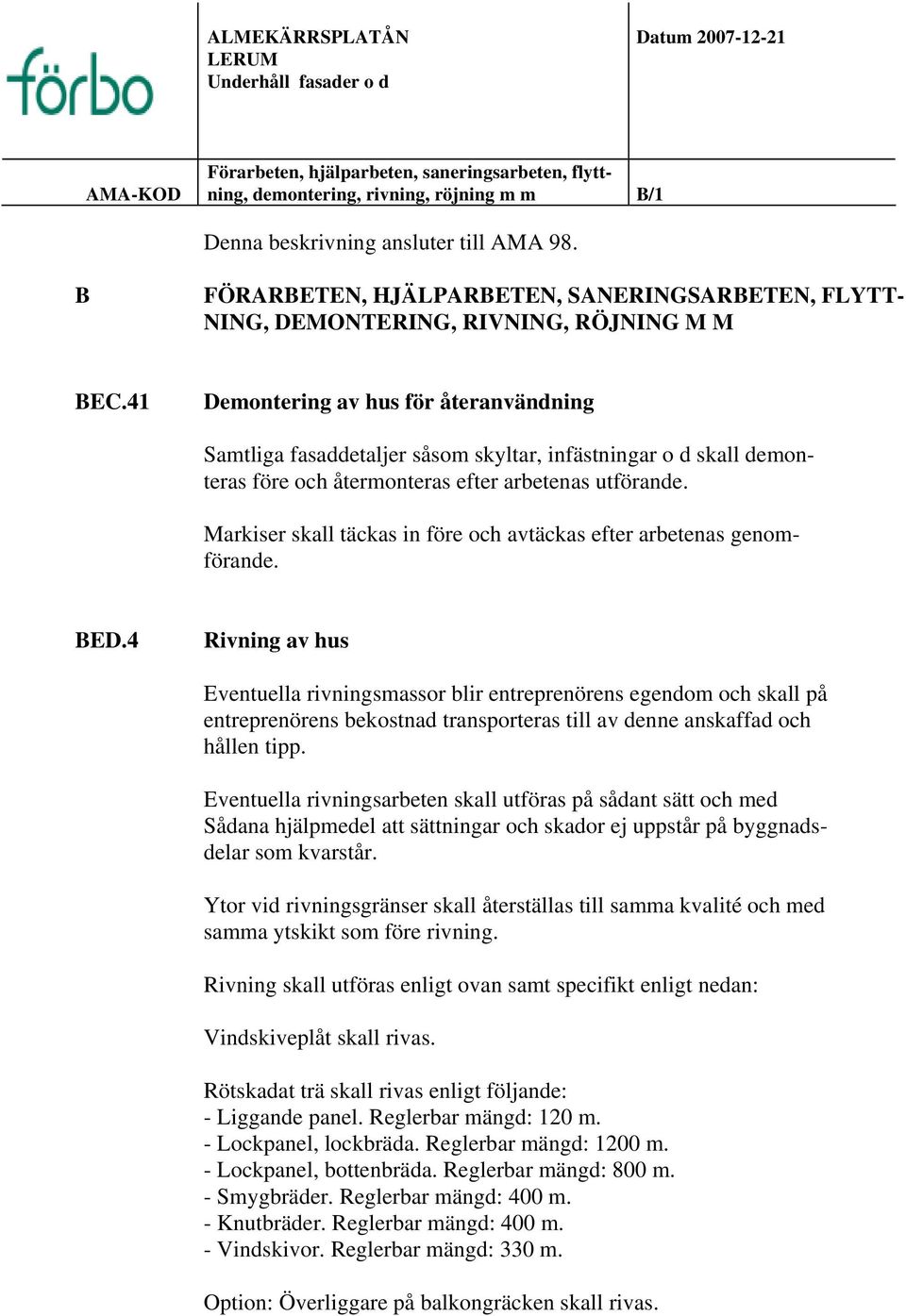

8 ALMEKÄRRSPLATÅN LERUM Underhåll fasader o d Datum AMA-KOD Förarbeten, hjälparbeten, saneringsarbeten, flyttning, demontering, rivning, röjning m m B/1 Denna beskrivning ansluter till AMA 98. B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTT- NING, DEMONTERING, RIVNING, RÖJNING M M BEC.41 Demontering av hus för återanvändning Samtliga fasaddetaljer såsom skyltar, infästningar o d skall demonteras före och återmonteras efter arbetenas utförande. Markiser skall täckas in före och avtäckas efter arbetenas genomförande. BED.4 Rivning av hus Eventuella rivningsmassor blir entreprenörens egendom och skall på entreprenörens bekostnad transporteras till av denne anskaffad och hållen tipp. Eventuella rivningsarbeten skall utföras på sådant sätt och med Sådana hjälpmedel att sättningar och skador ej uppstår på byggnadsdelar som kvarstår. Ytor vid rivningsgränser skall återställas till samma kvalité och med samma ytskikt som före rivning. Rivning skall utföras enligt ovan samt specifikt enligt nedan: Vindskiveplåt skall rivas. Rötskadat trä skall rivas enligt följande: - Liggande panel. Reglerbar mängd: 120 m. - Lockpanel, lockbräda. Reglerbar mängd: 1200 m. - Lockpanel, bottenbräda. Reglerbar mängd: 800 m. - Smygbräder. Reglerbar mängd: 400 m. - Knutbräder. Reglerbar mängd: 400 m. - Vindskivor. Reglerbar mängd: 330 m. Option: Överliggare på balkongräcken skall rivas.

9 ALMEKÄRRSPLATÅN LERUM Underhåll fasader o d Datum AMA-KOD Konstruktioner av längdformvaror i hus HS/1 Denna beskrivning ansluter till AMA 98. HS KONSTRUKTIONER AV LÄNGDFORMVAROR I HUS HSD.1422 Vindskivor Nya vindskivor med samma dimension och utseénde som befintliga skall utföras där skadade vindskivor rives. Reglerbar mängd: 330 m. HSD.162 Stående panel med lockbräder utomhus Ny panel med samma dimension och utseénde som befintlig skall utföras där skadad panel rives. Reglerbar mängd lockbräda: 1200 m. Reglerbar mängd bottenbräda: 800 m. HSD.165 Liggande profilerad panel utomhus Ny panel med samma dimension och utseénde som befintlig skall utföras där skadad panel rives. Reglerbar mängd liggande panel: 120 m. HSD.167 Foder, lister och knutbräder utomhus Nya foder/knutbräder med samma dimension och utseénde som befintliga skall utföras där skadade rives. Reglerbar mängd smygbräder: 400 m. Reglerbar mängd knutbräder: 400 m. HSD.18 Diverse konstruktioner av längdformvaror av furu eller gran Option Nya överliggare på balkongräcken skall vara med rundad översida, 34 x 145, tryckimpregnerade.

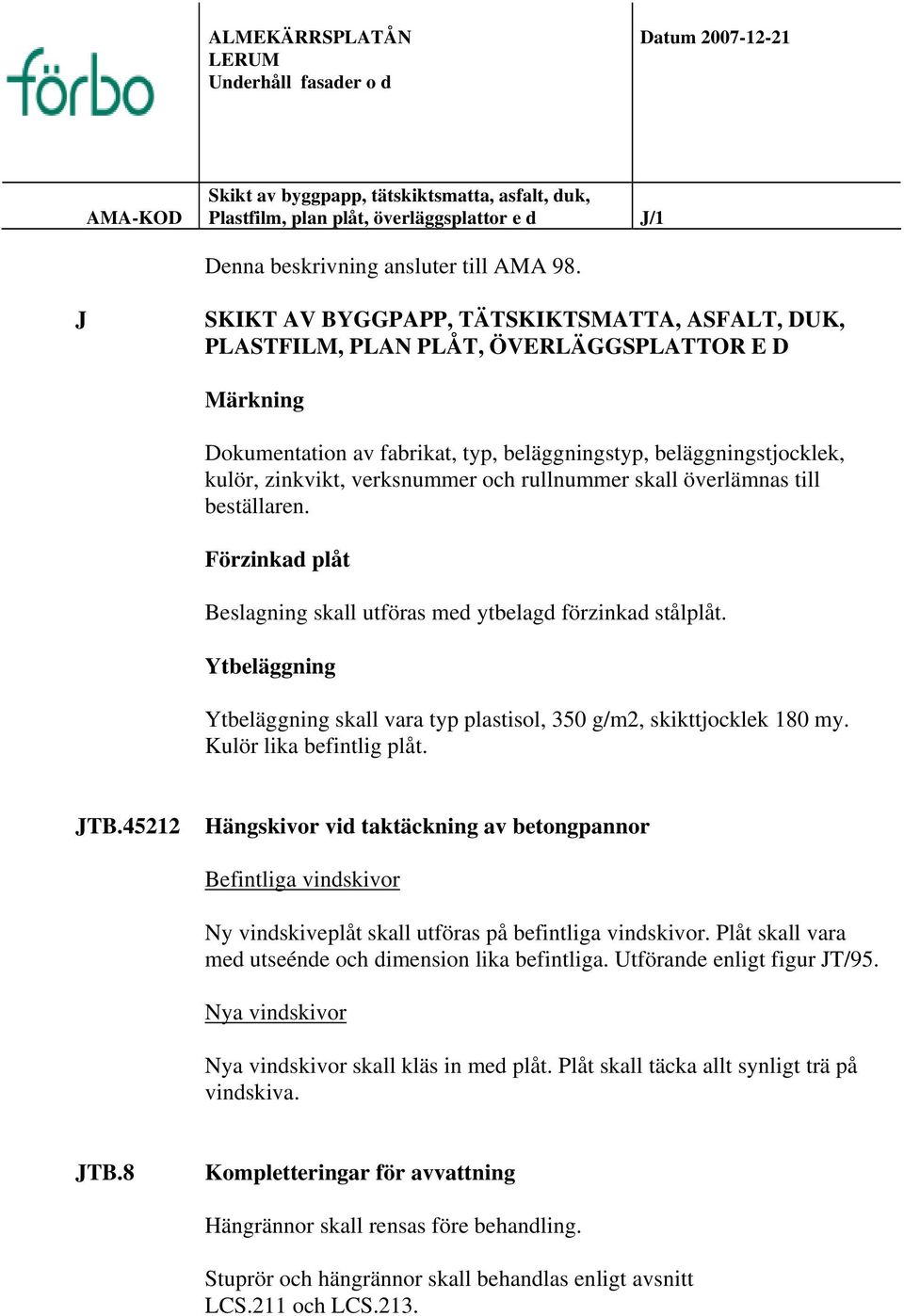

10 ALMEKÄRRSPLATÅN LERUM Underhåll fasader o d Datum AMA-KOD Skikt av byggpapp, tätskiktsmatta, asfalt, duk, Plastfilm, plan plåt, överläggsplattor e d J/1 Denna beskrivning ansluter till AMA 98. J SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D Märkning Dokumentation av fabrikat, typ, beläggningstyp, beläggningstjocklek, kulör, zinkvikt, verksnummer och rullnummer skall överlämnas till beställaren. Förzinkad plåt Beslagning skall utföras med ytbelagd förzinkad stålplåt. Ytbeläggning Ytbeläggning skall vara typ plastisol, 350 g/m2, skikttjocklek 180 my. Kulör lika befintlig plåt. JTB Hängskivor vid taktäckning av betongpannor Befintliga vindskivor Ny vindskiveplåt skall utföras på befintliga vindskivor. Plåt skall vara med utseénde och dimension lika befintliga. Utförande enligt figur JT/95. Nya vindskivor Nya vindskivor skall kläs in med plåt. Plåt skall täcka allt synligt trä på vindskiva. JTB.8 Kompletteringar för avvattning Hängrännor skall rensas före behandling. Stuprör och hängrännor skall behandlas enligt avsnitt LCS.211 och LCS.213.

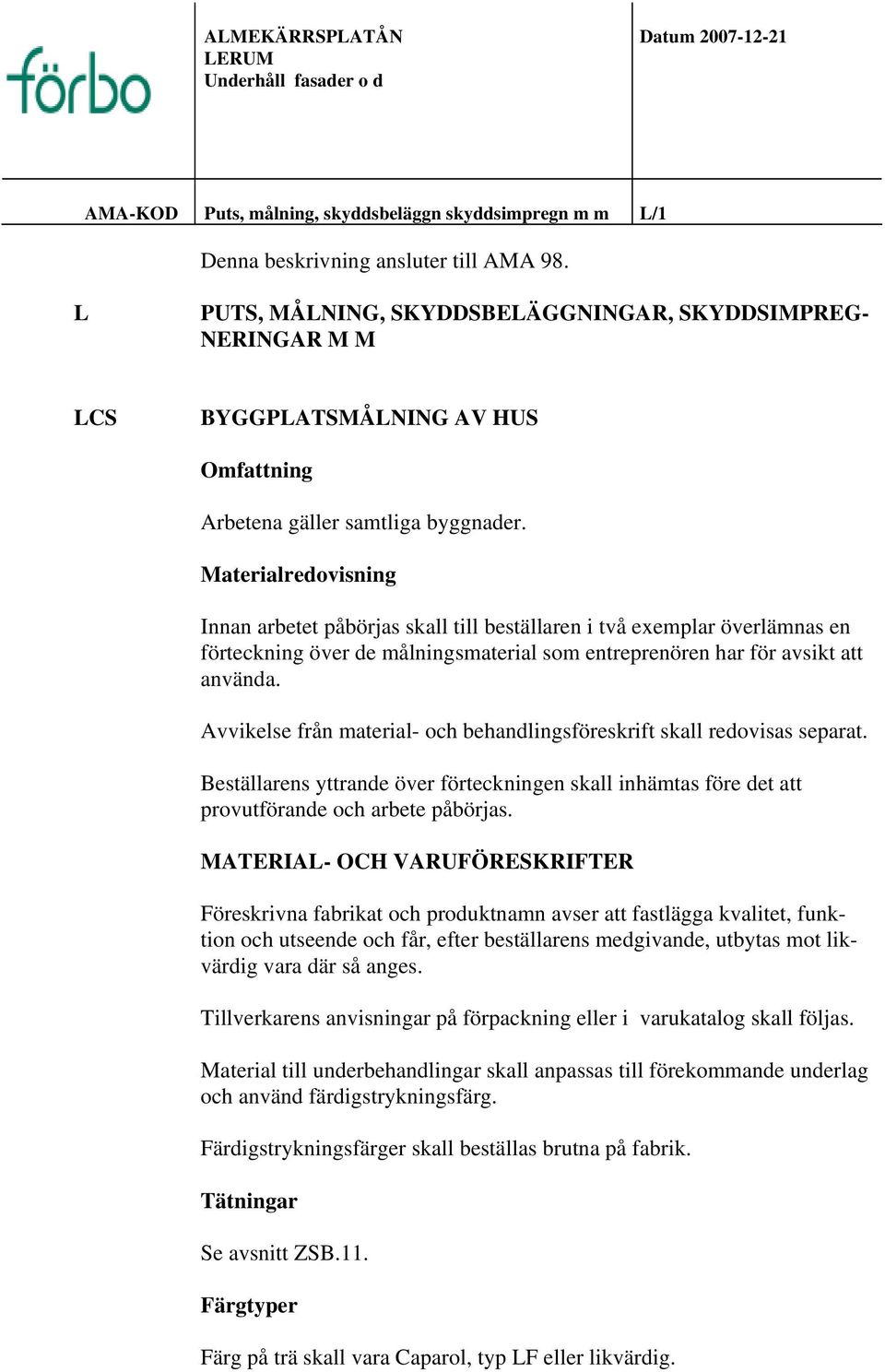

11 ALMEKÄRRSPLATÅN LERUM Underhåll fasader o d Datum AMA-KOD Puts, målning, skyddsbeläggn skyddsimpregn m m L/1 Denna beskrivning ansluter till AMA 98. L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREG- NERINGAR M M LCS BYGGPLATSMÅLNING AV HUS Omfattning Arbetena gäller samtliga byggnader. Materialredovisning Innan arbetet påbörjas skall till beställaren i två exemplar överlämnas en förteckning över de målningsmaterial som entreprenören har för avsikt att använda. Avvikelse från material- och behandlingsföreskrift skall redovisas separat. Beställarens yttrande över förteckningen skall inhämtas före det att provutförande och arbete påbörjas. MATERIAL- OCH VARUFÖRESKRIFTER Föreskrivna fabrikat och produktnamn avser att fastlägga kvalitet, funktion och utseende och får, efter beställarens medgivande, utbytas mot likvärdig vara där så anges. Tillverkarens anvisningar på förpackning eller i varukatalog skall följas. Material till underbehandlingar skall anpassas till förekommande underlag och använd färdigstrykningsfärg. Färdigstrykningsfärger skall beställas brutna på fabrik. Tätningar Se avsnitt ZSB.11. Färgtyper Färg på trä skall vara Caparol, typ LF eller likvärdig.

12 ALMEKÄRRSPLATÅN LERUM Underhåll fasader o d Datum AMA-KOD Puts, målning, skyddsbeläggn skyddsimpregn m m L/2 LCS.2 Generell byggplatsmålning Kulörer på målning skall vara enligt senare besked från beställaren. Innan målningsbehandling påbörjas skall algtvätt utföras på samtliga ytor. Kulör på 1:a strykningen skall vara något avvikande kulör på 2:a strykningen, förutsättning är dock att strykning nr 2 täcker strykning nr 1. Nytt trä skall utföras med grundning samt 2 ggr strykning. Behandling: Ändträ skall dessutom utföras med grundolja. Gäller ej tryckimpregnerat trä. LCS.211 Målning av fasad och fasaddetaljer Fasadpanel skall utföras med rengöringsgrad 2 + pågrundning samt 2 ggr strykning. Behandling: Gäller även foder, knutbrädor, lister/ smygar vid fönster och dörrar samt övrigt trä på fasad. Trä på balkonger skall utföras med rengöringsgrad 2 + pågrundning samt 2 ggr strykning. Behandling: Gäller allt trä såsom stolpar, bjälkar, räcken o d. Gäller även stolpar o ch övrigt trä på entrétak o d. Gäller ej tryckimpregnerat trä. Tryckimpregnerat trä på balkonger skall utföras med tvättning + grundning samt 2 ggr strykning. Behandling: Tryckimpregnerat trä på skärmväggar skall utföras med tvätt samt 2 ggr lasering. Behandling: Fönsterbleck/överbleck, fasadbleck och övriga plåt detaljer på fasad skall utföras med rengöringsgrad 2 + pågrundning med rostskyddsgrundfärg/primer samt 2 ggr strykning. Behandling: Stuprör skall utföras med rengöringsgrad 3 samt 2 ggr strykning. Behandling: Ventilgaller skall utföras med rengöringsgrad 2 + påbättring rostskyddsgrundfärg samt 2 ggr strykning. Behandling:

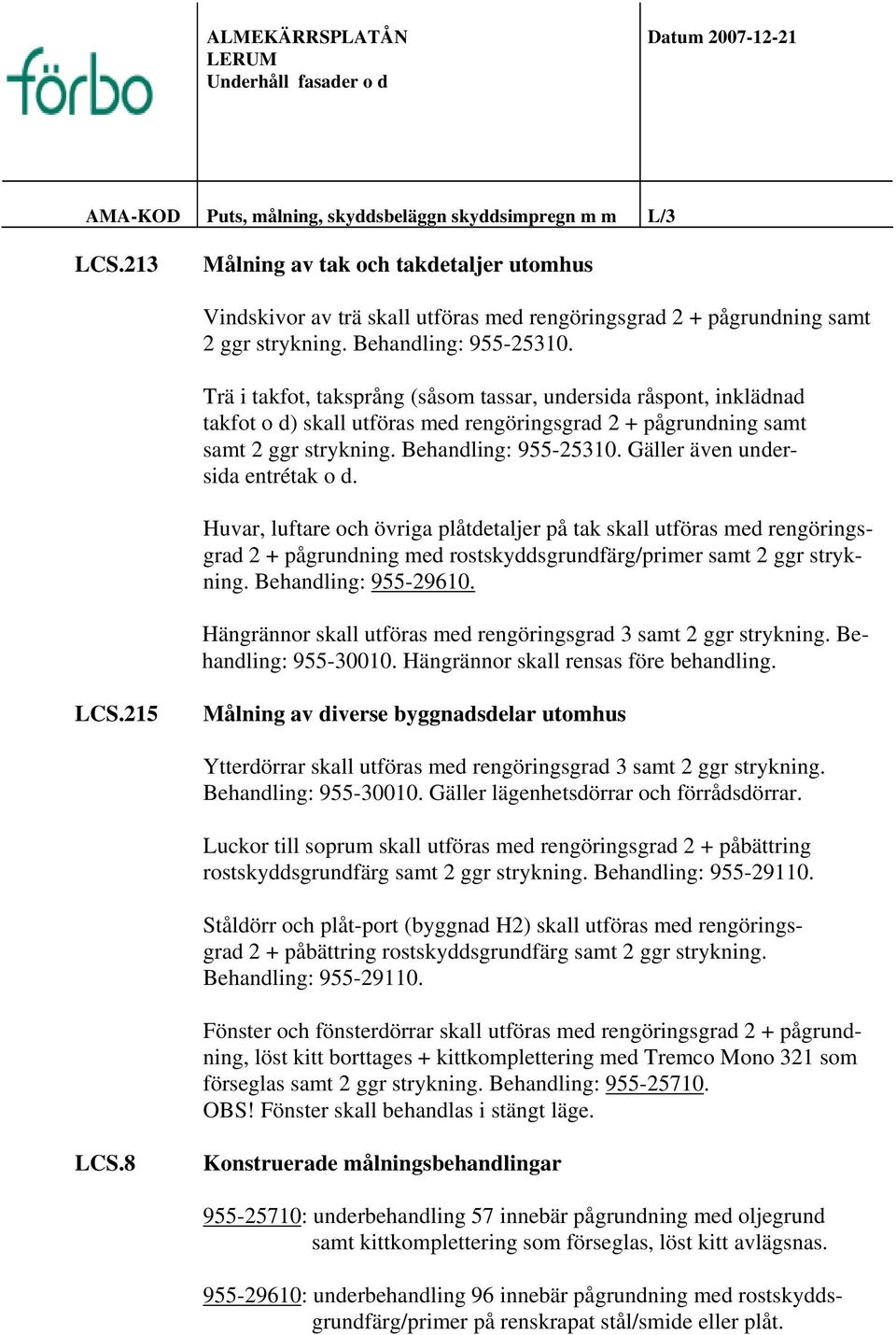

13 ALMEKÄRRSPLATÅN LERUM Underhåll fasader o d Datum AMA-KOD Puts, målning, skyddsbeläggn skyddsimpregn m m L/3 LCS.213 Målning av tak och takdetaljer utomhus Vindskivor av trä skall utföras med rengöringsgrad 2 + pågrundning samt 2 ggr strykning. Behandling: Trä i takfot, taksprång (såsom tassar, undersida råspont, inklädnad takfot o d) skall utföras med rengöringsgrad 2 + pågrundning samt samt 2 ggr strykning. Behandling: Gäller även undersida entrétak o d. Huvar, luftare och övriga plåtdetaljer på tak skall utföras med rengöringsgrad 2 + pågrundning med rostskyddsgrundfärg/primer samt 2 ggr strykning. Behandling: Hängrännor skall utföras med rengöringsgrad 3 samt 2 ggr strykning. Behandling: Hängrännor skall rensas före behandling. LCS.215 Målning av diverse byggnadsdelar utomhus Ytterdörrar skall utföras med rengöringsgrad 3 samt 2 ggr strykning. Behandling: Gäller lägenhetsdörrar och förrådsdörrar. Luckor till soprum skall utföras med rengöringsgrad 2 + påbättring rostskyddsgrundfärg samt 2 ggr strykning. Behandling: Ståldörr och plåt-port (byggnad H2) skall utföras med rengöringsgrad 2 + påbättring rostskyddsgrundfärg samt 2 ggr strykning. Behandling: Fönster och fönsterdörrar skall utföras med rengöringsgrad 2 + pågrundning, löst kitt borttages + kittkomplettering med Tremco Mono 321 som förseglas samt 2 ggr strykning. Behandling: OBS! Fönster skall behandlas i stängt läge. LCS.8 Konstruerade målningsbehandlingar : underbehandling 57 innebär pågrundning med oljegrund samt kittkomplettering som förseglas, löst kitt avlägsnas : underbehandling 96 innebär pågrundning med rostskyddsgrundfärg/primer på renskrapat stål/smide eller plåt.

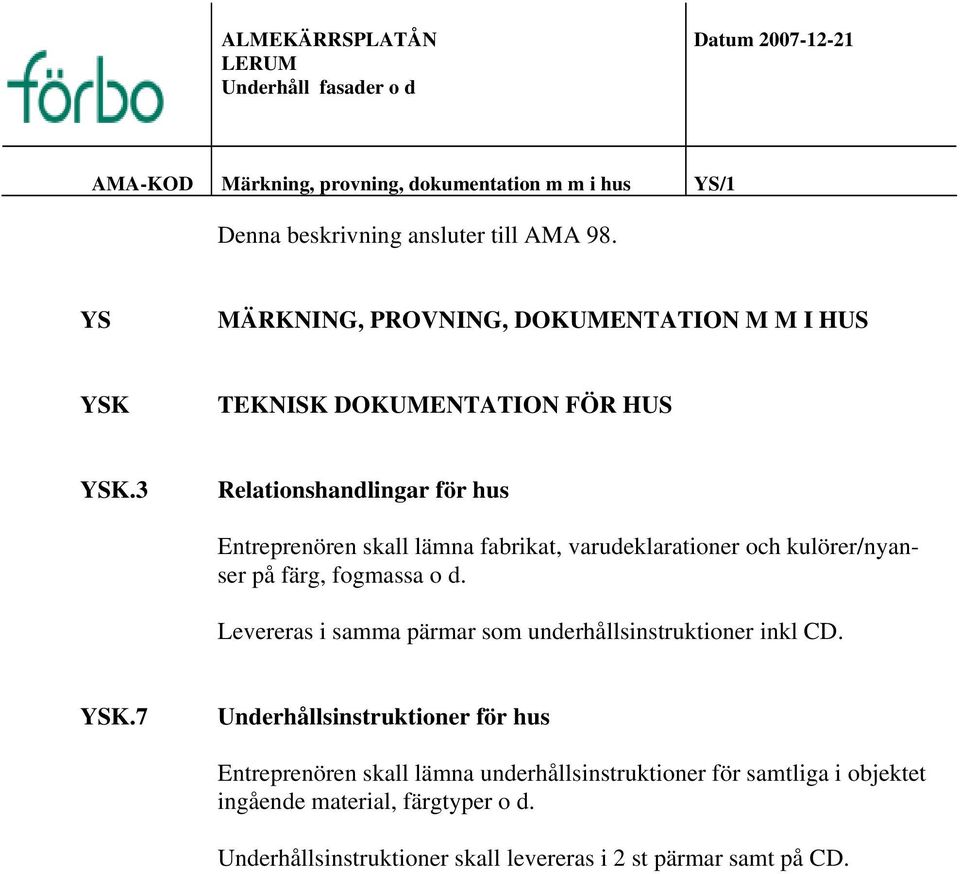

14 ALMEKÄRRSPLATÅN LERUM Underhåll fasader o d Datum AMA-KOD Märkning, provning, dokumentation m m i hus YS/1 Denna beskrivning ansluter till AMA 98. YS MÄRKNING, PROVNING, DOKUMENTATION M M I HUS YSK TEKNISK DOKUMENTATION FÖR HUS YSK.3 Relationshandlingar för hus Entreprenören skall lämna fabrikat, varudeklarationer och kulörer/nyanser på färg, fogmassa o d. Levereras i samma pärmar som underhållsinstruktioner inkl CD. YSK.7 Underhållsinstruktioner för hus Entreprenören skall lämna underhållsinstruktioner för samtliga i objektet ingående material, färgtyper o d. Underhållsinstruktioner skall levereras i 2 st pärmar samt på CD.

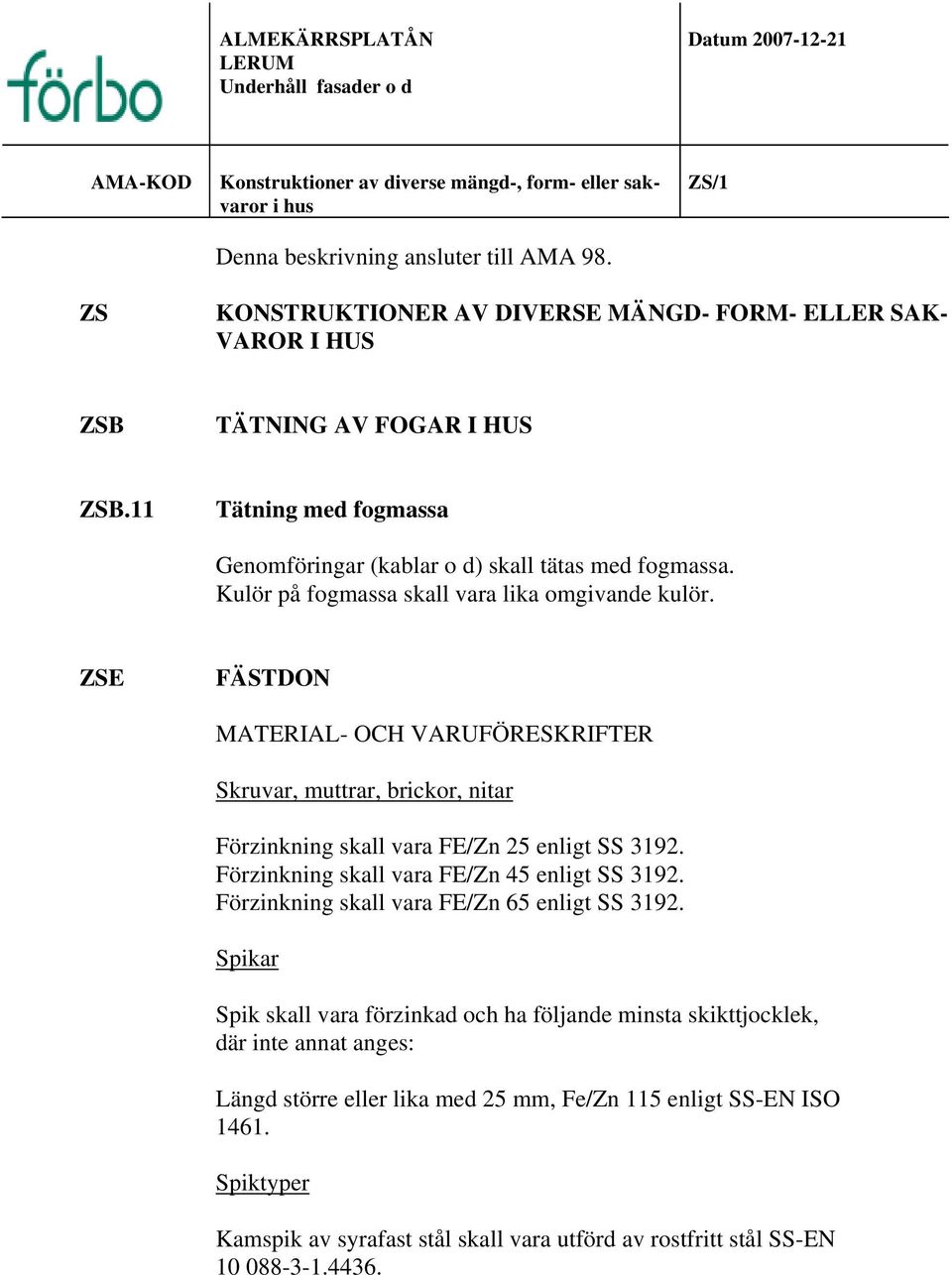

15 ALMEKÄRRSPLATÅN LERUM Underhåll fasader o d Datum AMA-KOD Konstruktioner av diverse mängd-, form- eller sakvaror i hus Denna beskrivning ansluter till AMA 98. ZS/1 ZS KONSTRUKTIONER AV DIVERSE MÄNGD- FORM- ELLER SAK- VAROR I HUS ZSB TÄTNING AV FOGAR I HUS ZSB.11 Tätning med fogmassa Genomföringar (kablar o d) skall tätas med fogmassa. Kulör på fogmassa skall vara lika omgivande kulör. ZSE FÄSTDON MATERIAL- OCH VARUFÖRESKRIFTER Skruvar, muttrar, brickor, nitar Förzinkning skall vara FE/Zn 25 enligt SS Förzinkning skall vara FE/Zn 45 enligt SS Förzinkning skall vara FE/Zn 65 enligt SS Spikar Spik skall vara förzinkad och ha följande minsta skikttjocklek, där inte annat anges: Längd större eller lika med 25 mm, Fe/Zn 115 enligt SS-EN ISO Spiktyper Kamspik av syrafast stål skall vara utförd av rostfritt stål SS-EN
