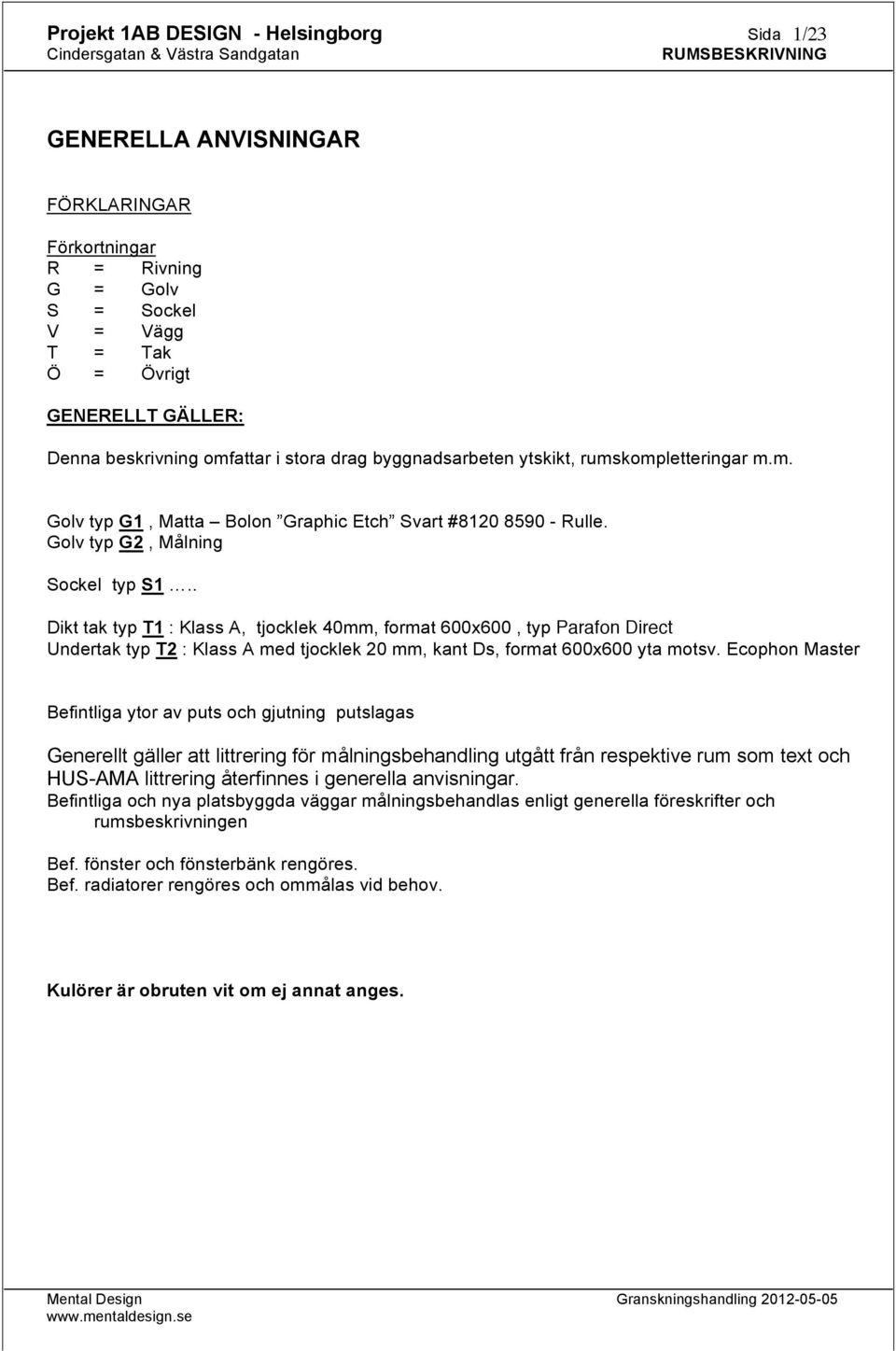

1 1/23 GENERELLA ANVISNINGAR FÖRKLARINGAR Förkortningar R = Rivning G = Golv S = Sockel V = Vägg T = Tak Ö = Övrigt GENERELLT GÄLLER: Denna beskrivning omfattar i stora drag byggnadsarbeten ytskikt, rumskompletteringar m.m. Golv typ G1, Matta Bolon Graphic Etch Svart # Rulle. Golv typ G2, Målning Sockel typ S1.. Dikt tak typ T1 : Klass A, tjocklek 40mm, format 600x600, typ Parafon Direct Undertak typ T2 : Klass A med tjocklek 20 mm, kant Ds, format 600x600 yta motsv. Ecophon Master Befintliga ytor av puts och gjutning putslagas Generellt gäller att littrering för målningsbehandling utgått från respektive rum som text och HUS-AMA littrering återfinnes i generella anvisningar. Befintliga och nya platsbyggda väggar målningsbehandlas enligt generella föreskrifter och rumsbeskrivningen Bef. fönster och fönsterbänk rengöres. Bef. radiatorer rengöres och ommålas vid behov. Kulörer är obruten vit om ej annat anges.

2 2/23 Generella målningsbehandlingar: Koder ansluter till HUS AMA-98. Ytor: målningsbehandl. Kod. Bef. puts, måln målning Ny puts, målning Nya gipsväggar: målning Ev nya takytor av gipsskivor Ispackling av bef. Puts och betongytor utföres endast där det krävs för att underlätta täckning med färg

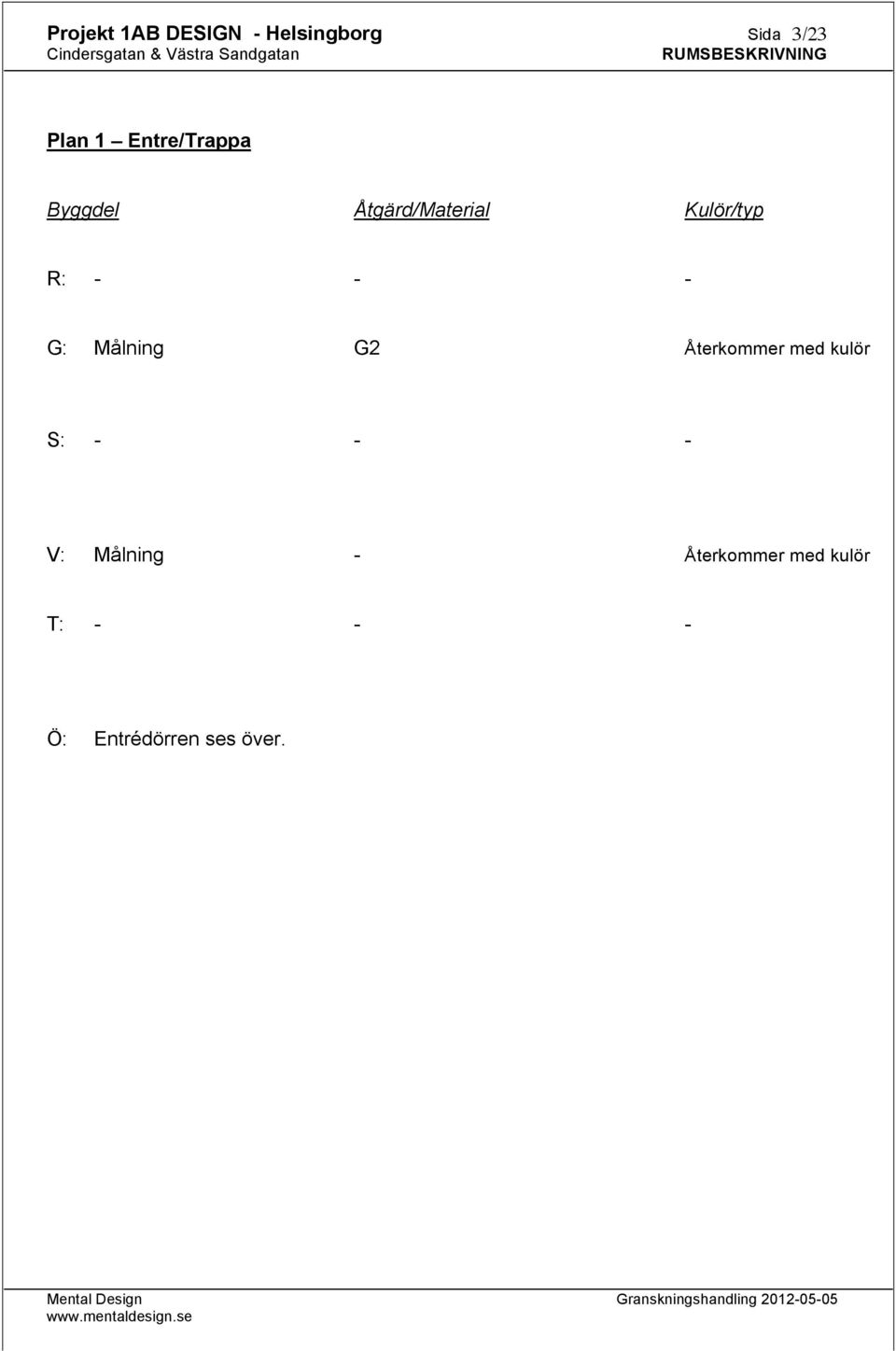

3 3/23 Plan 1 Entre/Trappa R: G: Målning G2 Återkommer med kulör V: Målning - Återkommer med kulör T: Ö: Entrédörren ses över.

4 4/23 Plan 1 LAGER, DISP. & FÖRRUM R: - Vägg mellan Lager-Disp G: Målning G2 NCS S 5000-N (Grå) V: Målning - NCS S 0300-N T: T1 Monteras i mån av plats. Ö: -

5 5/23 Plan 1 Toa R: G: Kakel/klinker klinker/kakel 15x15 mörkgrå med mörkgrå fog V: Kakel/klinker klinker/kakel 15x15 vit med ljusgrå fog T: Ö: Nytt porslin enligt Wihlborgs standard

6 6/23 Plan 2 TRAPPA R: - G: Målning G2 återkommer med kulör V: Målning - återkommer med kulör T: Ö: Trappan glasas in enligt A-ritning.

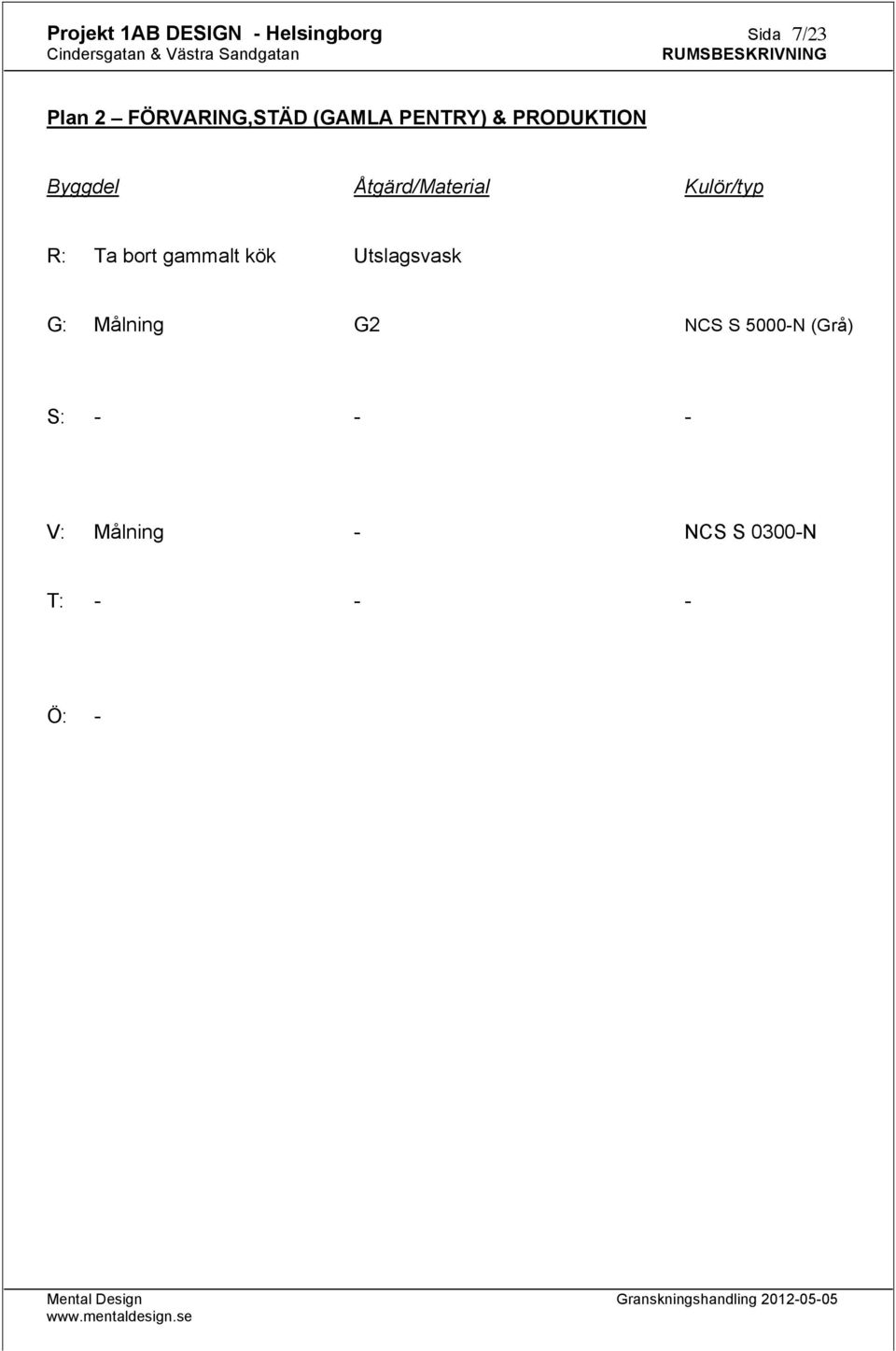

7 7/23 Plan 2 FÖRVARING,STÄD (GAMLA PENTRY) & PRODUKTION R: Ta bort gammalt kök Utslagsvask G: Målning G2 NCS S 5000-N (Grå) V: Målning - NCS S 0300-N T: Ö: -

8 8/23 Plan 2 HWC/DUSCH R: Bygg igen gamla nödutgågnen, göra toa större och handikapsvänlig G: Kakel/klinker klinker/kakel 15x15 mörkgrå med mörkgrå fog V: Kakel/klinker klinker/kakel 15x15 vit med ljusgrå fog T: Ö: Nytt porslin enligt Wihlborgs standard

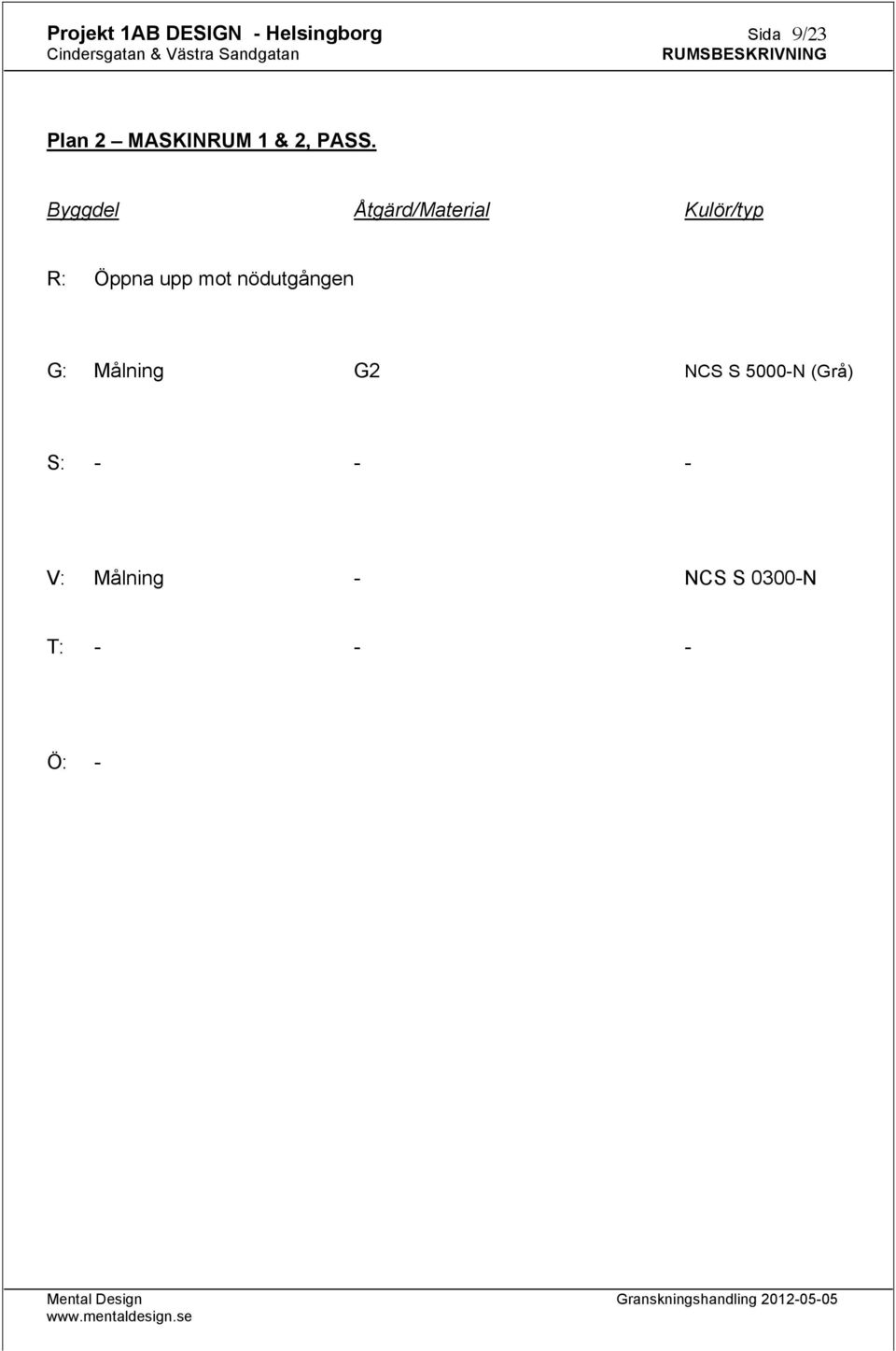

9 9/23 Plan 2 MASKINRUM 1 & 2, PASS. R: Öppna upp mot nödutgången G: Målning G2 NCS S 5000-N (Grå) V: Målning - NCS S 0300-N T: Ö: -

10 10/23 Plan 2 PENTRY R: G: Matta G1 Svart V: Målning - NCS S 0300-N T: Ljudabsorbenter T1 vit Ö: Två stycks skärmväggar byggs upp, kök och soffa/printerstation, se detaljer A-ritningar. Se även bifogad illustrationspresentation!

11 11/23 Plan 2 ÖPPETKONTOR R: G: Matta G1 Svart V: Målning - NCS S 0300-N T: Ljudabsorbenter T1 vit Ö: -

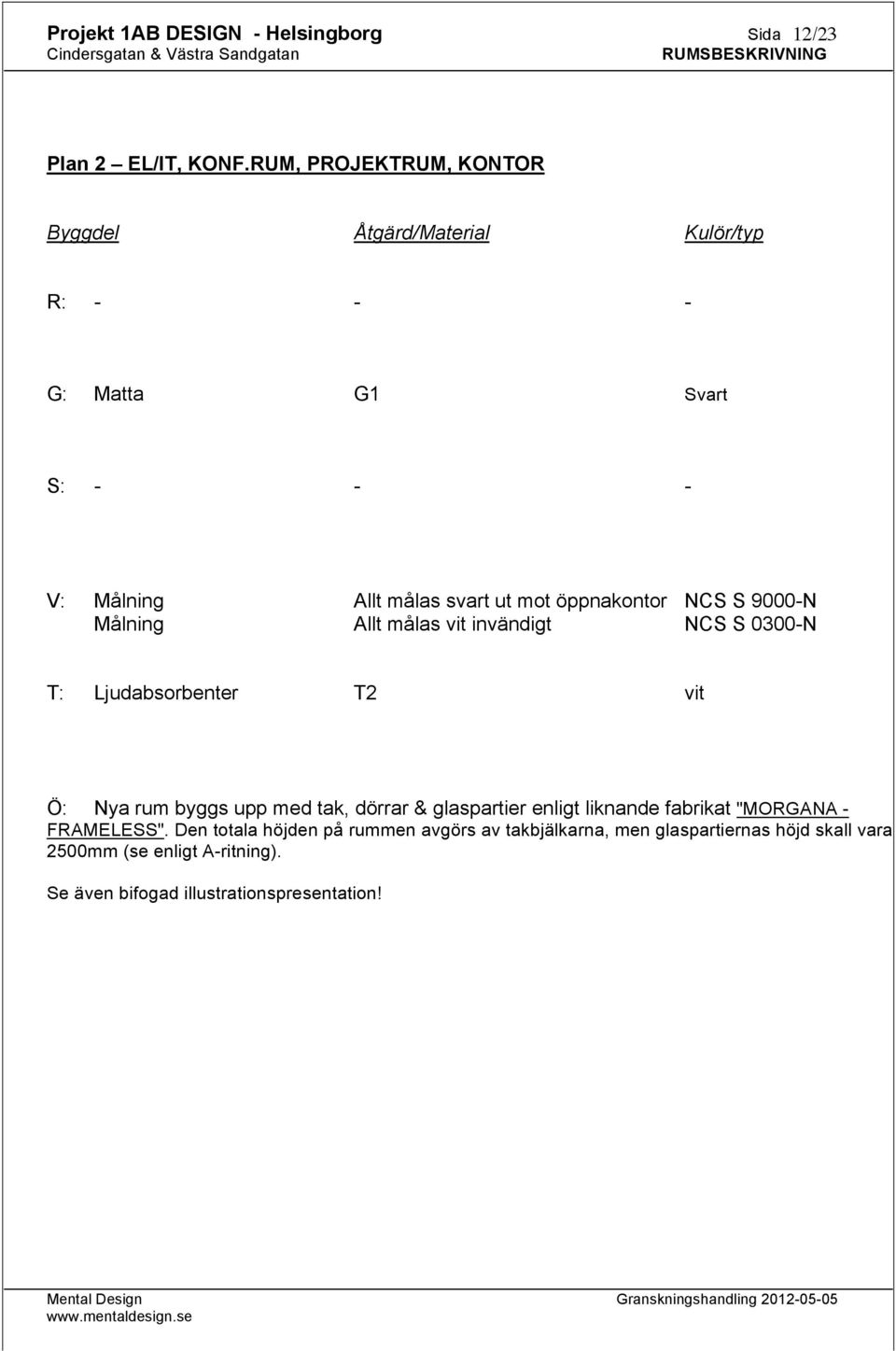

12 12/23 Plan 2 EL/IT, KONF.RUM, PROJEKTRUM, KONTOR R: G: Matta G1 Svart V: Målning Allt målas svart ut mot öppnakontor NCS S 9000-N Målning Allt målas vit invändigt NCS S 0300-N T: Ljudabsorbenter T2 vit Ö: Nya rum byggs upp med tak, dörrar & glaspartier enligt liknande fabrikat "MORGANA - FRAMELESS". Den totala höjden på rummen avgörs av takbjälkarna, men glaspartiernas höjd skall vara 2500mm (se enligt A-ritning). Se även bifogad illustrationspresentation!
