Detaljerad uppdragsbeskrivning med bilder

Transkript

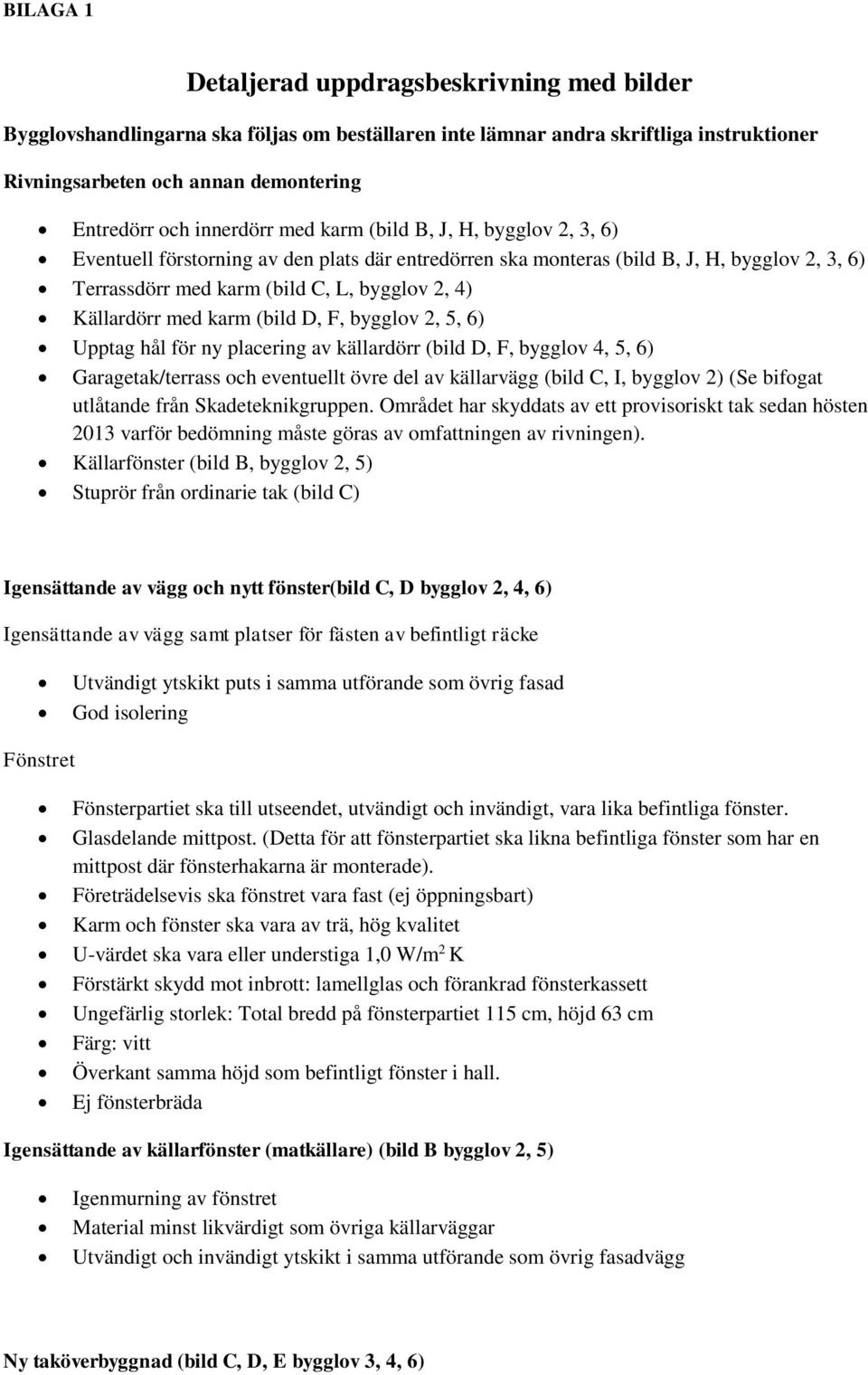

1 Detaljerad uppdragsbeskrivning med bilder Bygglovshandlingarna ska följas om beställaren inte lämnar andra skriftliga instruktioner Rivningsarbeten och annan demontering Entredörr och innerdörr med karm (bild B, J, H, bygglov 2, 3, 6) Eventuell förstorning av den plats där entredörren ska monteras (bild B, J, H, bygglov 2, 3, 6) Terrassdörr med karm (bild C, L, bygglov 2, 4) Källardörr med karm (bild D, F, bygglov 2, 5, 6) Upptag hål för ny placering av källardörr (bild D, F, bygglov 4, 5, 6) Garagetak/terrass och eventuellt övre del av källarvägg (bild C, I, bygglov 2) (Se bifogat utlåtande från Skadeteknikgruppen. Området har skyddats av ett provisoriskt tak sedan hösten 2013 varför bedömning måste göras av omfattningen av rivningen). Källarfönster (bild B, bygglov 2, 5) Stuprör från ordinarie tak (bild C) Igensättande av vägg och nytt fönster(bild C, D bygglov 2, 4, 6) Igensättande av vägg samt platser för fästen av befintligt räcke Utvändigt ytskikt puts i samma utförande som övrig fasad God isolering Fönstret Fönsterpartiet ska till utseendet, utvändigt och invändigt, vara lika befintliga fönster. Glasdelande mittpost. (Detta för att fönsterpartiet ska likna befintliga fönster som har en mittpost där fönsterhakarna är monterade). Företrädelsevis ska fönstret vara fast (ej öppningsbart) Karm och fönster ska vara av trä, hög kvalitet U-värdet ska vara eller understiga 1,0 W/m 2 K Förstärkt skydd mot inbrott: lamellglas och förankrad fönsterkassett Ungefärlig storlek: Total bredd på fönsterpartiet 115 cm, höjd 63 cm Färg: vitt Överkant samma höjd som befintligt fönster i hall. Ej fönsterbräda Igensättande av källarfönster (matkällare) (bild B bygglov 2, 5) Igenmurning av fönstret Material minst likvärdigt som övriga källarväggar Utvändigt och invändigt ytskikt i samma utförande som övrig fasadvägg Ny taköverbyggnad (bild C, D, E bygglov 3, 4, 6)

2 Taket Plåtbeklädnad (stålplåt typ Plannja trend 475 utan rilla). Ska vara samma som Mindre skärmtak över ny dörr Svart Vattenavrinning: I första hand ståndränna och i andra hand hängränna eller annan konstruktion som är diskret och skjuter ut minimalt från fasad och taket. (Skälet är att en markterrass kommer att anläggas framför huset. Den del av terrassen som är vid taket kommer att bli en uteplats och när man vistas där kommer taket att vara ca 1,5 m över marknivån vilket gör att man vill ha så lite utskjutande delar från taket som möjligt). Fotplåt om hängränna Konstruktion av vattenavrinning kopplad helst till befintligt stuprör vid husfasad. Råspont eller likvärdigt för stabilt underlag för taket God isolering. (Utrymmet under taket är ett uppvärmt utrymme i källarplanet) Innertak gips Mindre skärmtak över ny dörr Plåtbeklädnad (stålplåt typ Plannja trend 475 utan rilla). Ska vara samma som Taket Svart Ståndränna eller annan diskret konstruktion Belysning ska kunna monteras under taket och dragning av el ska förberedas genom håltagning i källarvägg. Ny placering av källarentré (bild D, E, F bygglov 2, 4, 5) Igensättande av källarvägg Igenmurning av dörrhålet. Material likvärdigt som övriga källarväggar. (Konstruktionen ska tåla en framtida inbyggnad av det nya taket). Utvändigt och invändigt ytskikt i samma utförande som övriga fasadväggar. Ny plats för källarentré Upptag av hål för ny källardörr Platsen för den nya dörren ska konstrueras på ett sådant sätt att en framtida inbyggnad av det nya taket ska kunna ske utan åtgärder kring dörren. Storlek: Bredd cm, höjd ca två 200 cm men kommer att bestämmas med entreprenör när konstruktionen av tak över dörren är klar. Takarbeten (bild A, C) Snörasskydd på befintligt tak (södra sidan av huset), ej på nytt källartak Stuprör vid ny källarentré från befintligt tak, vit

3 Bild A Fasad framsida med entredörr och tak. Montering snörasskydd Bild B Fasad framsida med entredörr och källarfönster. Demontering av dörr och förstorning av utrymme för entredörr Källarfönster som ska muras igen

4 Bild C Terrass, balkongdörr och tak Montering snörasskydd Nytt stuprör Igensättning av dörr och montering av nytt fönster Det visuella intrycket av det nya fönstret ska vara detsamma som befintligt fönster Nytt tak Bild D Terrass, balkongdörr och källardörr Avrinning från nytt tak ansluts till befintligt stuprör Nytt skärmtak Igensättning av dörrar Håltagning för ny plats för källardörr

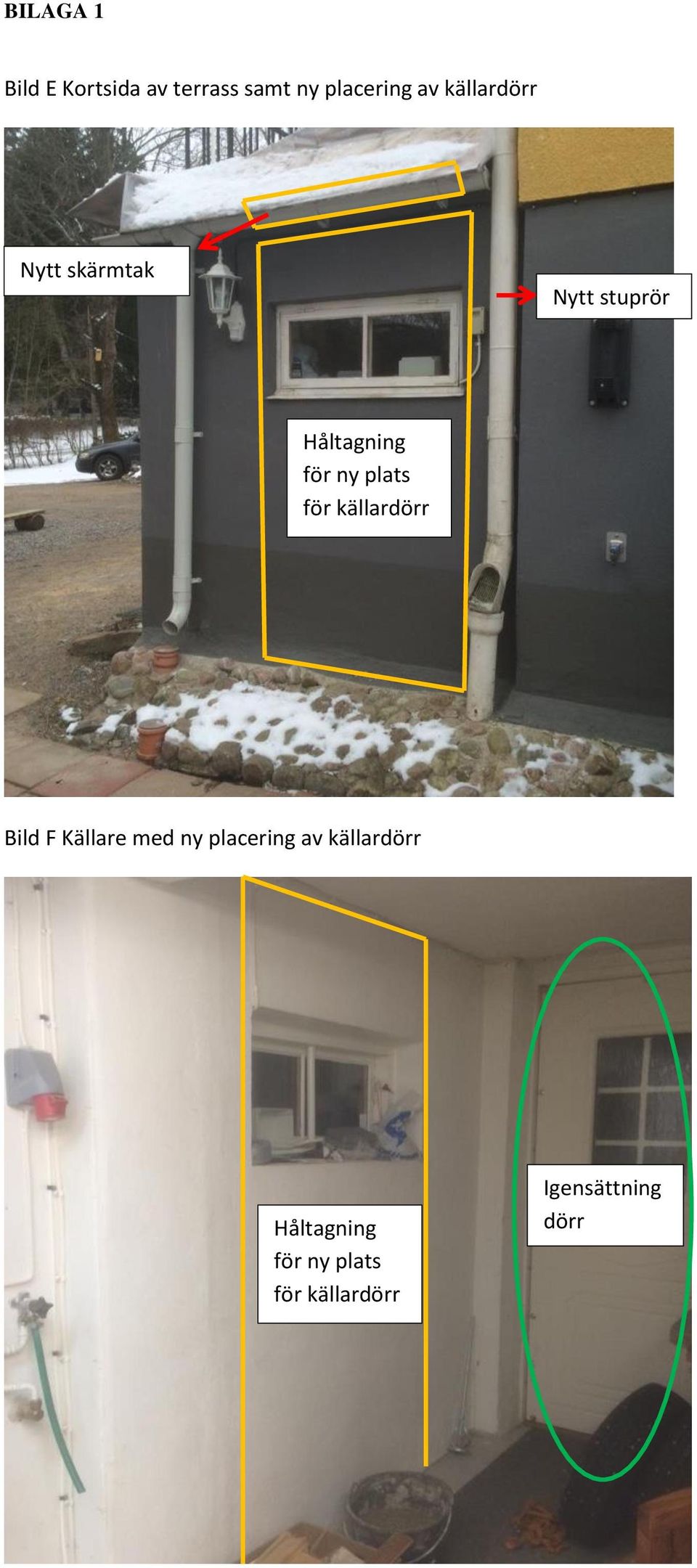

5 Bild E Kortsida av terrass samt ny placering av källardörr Nytt skärmtak Nytt stuprör Håltagning för ny plats för källardörr Bild F Källare med ny placering av källardörr Håltagning för ny plats för källardörr Igensättning dörr

6 Bild I Källartak Tak som ska rivas Bild J Entredörr utsida Demontering av dörr och förstorning av utrymme för entredörr

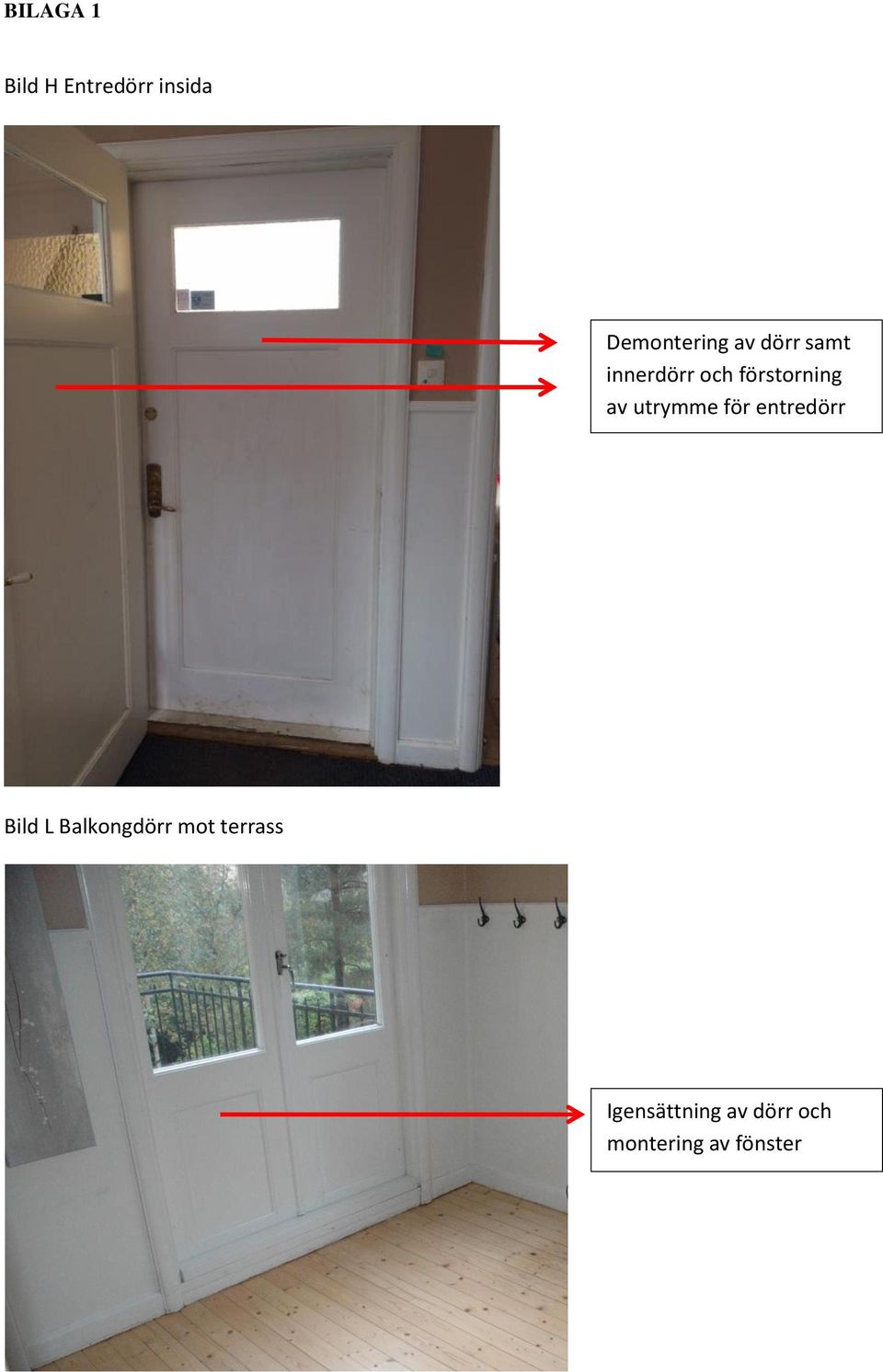

7 Bild H Entredörr insida Demontering av dörr samt innerdörr och förstorning av utrymme för entredörr Bild L Balkongdörr mot terrass Igensättning av dörr och montering av fönster
