Friggeboden Gotland. Gotland. 1:6 Perspektiv. Perspektiv Konstruktion. Bjälklag Väggregling. Michael Wigerkrans / Sten Jensen

Transkript

1 Friggeboden 1:6 Perspektiv 1:6 2:6 3:6 4:6 5:6 6:6 Perspektiv Konstruktion Plan Bjälklag Väggregling Detalj

2 Takplåt Tak, skiva eller slätspont Takbjälke 170 x 45 Golv: råspont 23x95 Golvbjälkar: 120x45 Ytterpanel: Enkelfasspont 22x120 Väggreglar: 45x75 2:6 Konstruktion

3 5500 F E Ytterpanel Vindpapp Reglar Isolering Ångspärr Innerbeklädnad G 3000 B C D A 1400 Väggens konstruktion Utifrån och in Ytterpanel: Enkelfasspont 22x120 Vindpapp: Väggreglar: 75x45 Isolering: Glasullsskivor Ångspärr: Innerbeklädnad: Gips och Osbs kiva eller träpanel 3:6 Plan

4 Plintar Spika ihop en provisorisk ram som är lika stor som boden. Var noga med att mata rätt, ta även diagonal mått på ramen. Gräv hhål för plintarna ner till frostfritt djup. Gjut betongplattor och tryck fast armeringsjärnen. När betongen hårdnar placeras papprören/gjutformarna mot den provisoriska ramen och på betongplattorna. Var noga vid avvägningen. Kapa formarna i höjd med bjälklagets underkant, ca: 200 från marken. Fyll tillbaka jord runt om formarna. Betongen fylls i rören. Tryck fast stolpfästena i den ännu inte hårda betongen. Stolpfastena fixeras horisontellt 45 från ramens innerkant. Bärlina Stolpfästen Syllisolering Papprör Ø 20cm Armeringsjärn 8mm Betong Alternativ till veranda Bärlina 145x45 2 Stödläkt 45x45 3 Bjälke 145x45 4 Blindbottenbräda 19x100 5 Vindpapp 6 Blindbotten 19x Bjälklag Lägg syllisolering på plintarna Spika stödläkten på bärlinan. Spika fast 19mm klossar under linan.(blindbottenbrädans tjocklek) Lägg ut bärlinorna på plintarn. Såga ut för stödläkten i bjälkarna ochspika fast blindbottenbräda under.. Lägg ut Bjälkarna. Börja med att fixera gavlarna med linorna fäst i beslagen. Lägg ut och spika fast resten av bjälkarna. Lägg ut blindbotten och vindpapp. Eventuella hål genomföringar kan göras nu. Lägg ut isolering. Spika golvet kant i kant med ramen ,5m 1m 2m 4:6 Bjälklag

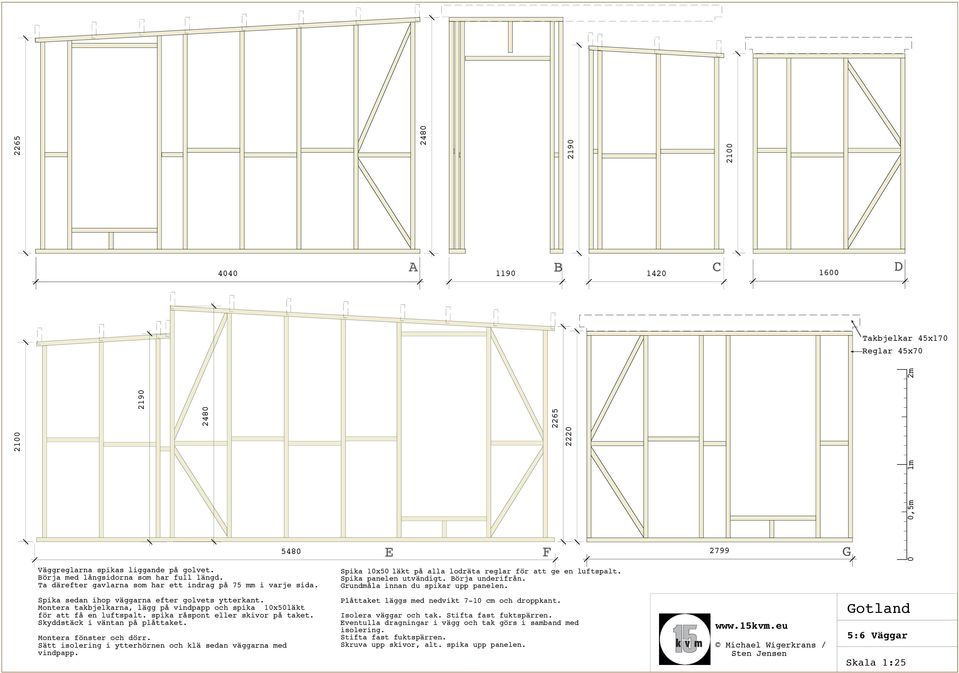

5 4040 A B C D Takbjelkar 45x170 Reglar 45x E F 2799 G 0 0,5m 1m 2m Väggreglarna spikas liggande på golvet. Börja med långsidorna som har full längd. Ta därefter gavlarna som har ett indrag på 75 mm i varje sida. Spika 10x50 läkt på alla lodräta reglar för att ge en luftspalt. Spika panelen utvändigt. Börja underifrån. Grundmåla innan du spikar upp panelen. Spika sedan ihop väggarna efter golvets ytterkant. Montera takbjelkarna, lägg på vindpapp och spika 10x50läkt för att få en luftspalt. spika råspont eller skivor på taket. Skyddstäck i väntan på plåttaket. Montera fönster och dörr. Sätt isolering i ytterhörnen och klä sedan väggarna med vindpapp. Plåttaket läggs med nedvikt 7-10 cm och droppkant. Isolera väggar och tak. Stifta fast fuktspärren. Eventulla dragningar i vägg och tak görs i samband med isolering. Stifta fast fuktspärren. Skruva upp skivor, alt. spika upp panelen. 5:6 Väggar

6 Inredningsförslag Matbord Överskåp Trinett Säng Dörr och fönster Fönsterstorleken 9-19 Fast horisontell och vertikal post Dörren är en altandörr 9/ horisontella poster Skärmtak 2 konsoller ihopsatta till en ram, håller upp ett skärmtak i takplast. Sittgrupp Övernattningsstuga Sittgrupp Dusch Bastu Bänk med Kyl Bastu Det är också möjligt att köpa huset färdigbyggt Isolerade för åretruntboende. Som en riktig minivilla. Över och underskåp med mellanliggande arbetsskiva Friggeboden levereras grundmålade samt förberedda för el. Golv väljer man efter tycke och smak ex, ek, björk, furu eller varför inte klinkers. Maskin Arbetsbord 1000x2000 Högskåp Tillval: Eklamellgolv slipbart. Spotlights infälda i tak - dimmbara, samt väggkontakter. Värmegolv. Fasadbelysning. Utomhusmarkis valfri färg: offereras, kan fås med valfri text eller logotype. Verktygstavla Hobbyrum 0 0,5m 1m 2m Priserna mars :6 Detalj Skala 1:50 /25
