Monteringsanvisning småblocksystem. Innehållsbeteckning

Storlek: px
Starta visningen från sidan:

Download "Monteringsanvisning småblocksystem. Innehållsbeteckning"

Transkript

1 Monteringsanvisning småblocksystem Besök gärna för ytterligare information kring monteringen, tillexempel monteringsbilder och filmer. Innehållsbeteckning 1. Övergripande monteringsanvisning 2. Inledning 3. Montering 1.1 Steg för steg 2.1 Verktyg och fästmaterial 2.2 Hur gör vi portöppningar? 2.3 Specialblock 2.4 Vad är vad? 2.5 Vindavstyvning 3.1. Grund och syll 3.2 Väggblock 3.3 Hammarband och takstolar 3.4 Takreglar 3.5 Underspikning och knutbrädor 3.6 Vindskivor och takfotsbrädor 3.7 Gavellösning vid ribb- och lockpanel 3.8 Principkonstruktion 3.9 Panelport -dörr 3.10 Limträbalk ovan port 3.11 Infästning balk vid carport

2 1. Övergripande monteringsanvisning 1.1 Steg för steg 1. Montera syllen på din grundläggning efter angivna syllmått på blockritningen. Syllen är samma dimension som väggreglarna fast i fallande längder. 2. Väggblocken monteras från vänster till höger utifrån sett. Börja med att montera ett hörn av två väggblock. Stående väggregeln spikas eller skruvas i de liggande reglarna. Blocken monteras samman, utifrån genom panelen, i den stående regeln. Observera att inte blocket monteras upp och ner panelen ska sticka ner 1 cm nedanför syllen. 3. Montera specialblocken vid eventuell portöppning, se blockritningen för placering av respektive block. 4. Hammarbandet monteras ovanpå väggblocken. Dimensionen är densamma som för syllen och väggreglarna, och levereras i fallande längder. 5. Eventuell portöppning färdigställs genom att montera en regel ovan port som vindpapp och panel sedan spikas eller skruvas på. 6. Rikta väggarna! Takstolar centreras och monteras i varje blockskarv ovanför de stående väggreglarna. Gavelspetsarna, takstolarna med panel, monteras vid varje gavel. Avsträva noggrant väggar och tak. 7. Eventuellt underlagstak i form av armerad kondensplast, takboard eller råspont monteras direkt på takstolarna och takreglar eller strö- och ärläkt monteras på detta. 8. Plåttak, betongpannor eller annat yttertak monteras på reglarna på underlagstaket. 9. Portar, fönster, knutbrädor, vindskivor, underspikning och eventuella plåtdetaljer monteras för att färdigställa byggnadsskalet.

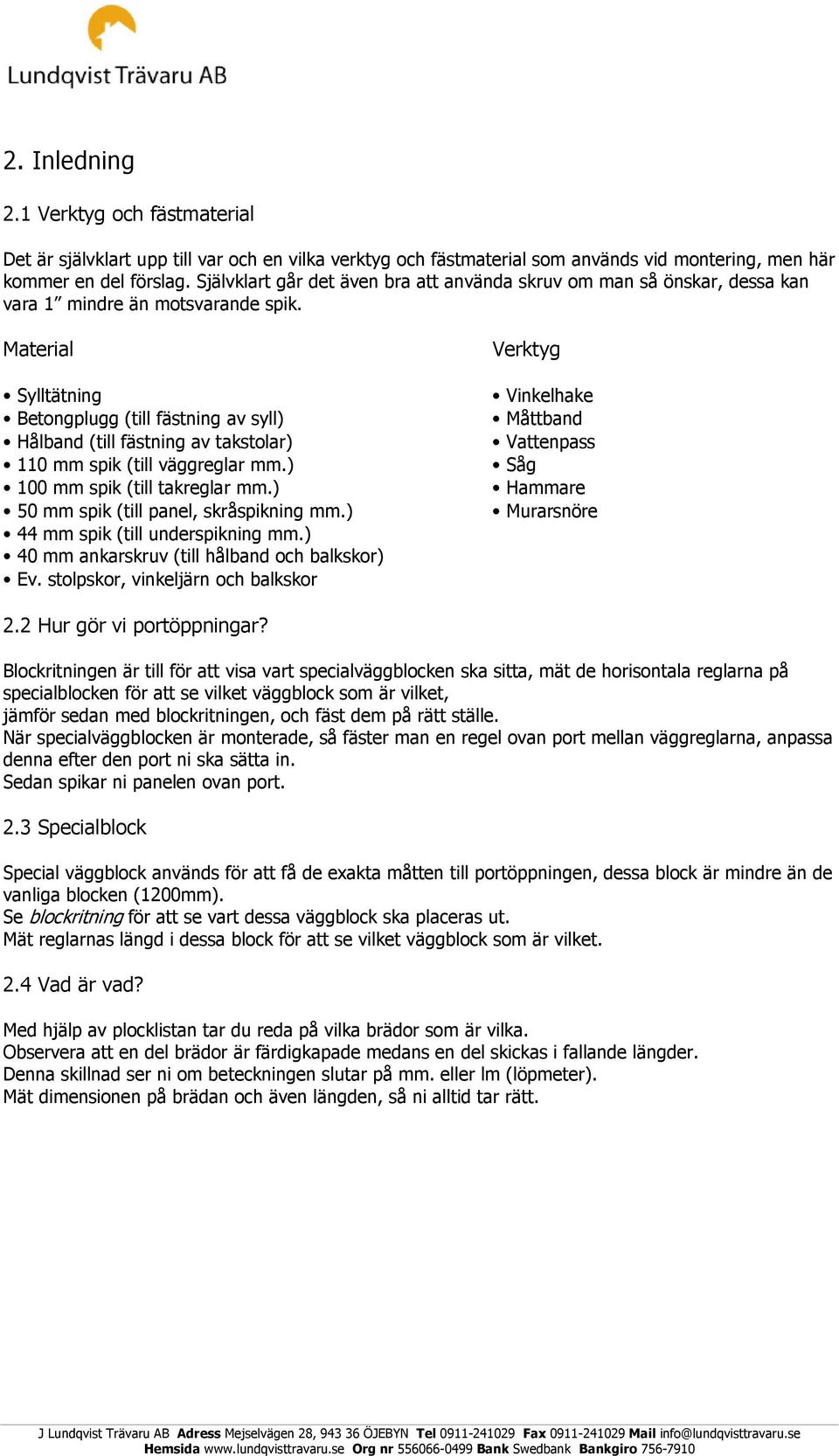

3 2. Inledning 2.1 Verktyg och fästmaterial Det är självklart upp till var och en vilka verktyg och fästmaterial som används vid montering, men här kommer en del förslag. Självklart går det även bra att använda skruv om man så önskar, dessa kan vara 1 mindre än motsvarande spik. Material Sylltätning Betongplugg (till fästning av syll) Hålband (till fästning av takstolar) 110 mm spik (till väggreglar mm.) 100 mm spik (till takreglar mm.) 50 mm spik (till panel, skråspikning mm.) 44 mm spik (till underspikning mm.) 40 mm ankarskruv (till hålband och balkskor) Ev. stolpskor, vinkeljärn och balkskor Verktyg Vinkelhake Måttband Vattenpass Såg Hammare Murarsnöre 2.2 Hur gör vi portöppningar? Blockritningen är till för att visa vart specialväggblocken ska sitta, mät de horisontala reglarna på specialblocken för att se vilket väggblock som är vilket, jämför sedan med blockritningen, och fäst dem på rätt ställe. När specialväggblocken är monterade, så fäster man en regel ovan port mellan väggreglarna, anpassa denna efter den port ni ska sätta in. Sedan spikar ni panelen ovan port. 2.3 Specialblock Special väggblock används för att få de exakta måtten till portöppningen, dessa block är mindre än de vanliga blocken (1200mm). Se blockritning för att se vart dessa väggblock ska placeras ut. Mät reglarnas längd i dessa block för att se vilket väggblock som är vilket. 2.4 Vad är vad? Med hjälp av plocklistan tar du reda på vilka brädor som är vilka. Observera att en del brädor är färdigkapade medans en del skickas i fallande längder. Denna skillnad ser ni om beteckningen slutar på mm. eller lm (löpmeter). Mät dimensionen på brädan och även längden, så ni alltid tar rätt.

4 2.4 Vindavstyvning Vindavstyvning är ett viktigt komplement på byggnaden för att den ska kunna stå emot de olika väderförhållanden som byggnationen kan utsättas för. Vindavstyvningen monteras dels temporärt för att säkerställa att byggnaden klarar av vind under montage samt en permanent vindavstyvning som ska klara olika vindlaster för lång tid framöver. Normalt anser man att en isolerad byggnad med invändiga skivor i väggar och tak är vindavstyvad men även där kan det krävas extra åtgärder. Det blir framförallt viktigt nära någon eller några av dessa punkter gäller: Stora byggnader Avsaknad av ytterväggar (Ex. carport) Stora portöppningar Oisolerade byggnader utan invändig skivbeklädnad Avsaknad av innerväggar Ett exempel på en temporär vindavstyvning på ett vindutsatt båthus. Vindavstyvning kan ske på många olika sätt. Både med trästrävor, plåtband samt skivbeklädnad. Här har vi tagit fram ett exempel efter följande byggnad. Storlek: 7,3 x 12,1 Vägghöjd: 2,7 Tak: 38 grader ramverk (loft) Övrigt: Helt oisolerad Terrängtyp = II Ref.vind = 24 m/s Bottenplan: Skruvlimmad OSB T: 11 mm på följande block. Loftplan: Skruvlimmad K-Plywood T: 22 mm Över loftgolv.

5 3. Montering 3.1 Grund och syll Ytterkant syllmått är: (antal block x 1200) + 45 T.ex. ett garage som är: (B x L) 6000 x 8400 har 5 block på gavelsidan och 7 block på långsidan. Detta garagets syllmått blir då 6045 x Placera ut syllen efter angivna mått, var noga med att den läggs rakt, för att göra det rekommenderas användning av murarsnöre. Exakta syllmått står även på er blockritning. Grunden bör göras 45 mm mindre än syllmåttet (ex x 8400) för att skapa luft bakom panelen, Så länge inte grunden gjuts större än syllmåttet så fungerar även det. Vilka brädor är syll? Se plocklista 3.2 Väggblocken Efter att syllen är på plats så placeras väggblocken ut. Börja alltid från vänster utifrån sett, med detta menas att väggblocken man sätter upp ska alltid överlappa det som redan är på plats. Observera att inte blocket monteras upp och ner panelen ska sticka ner 1 cm nedanför syllen. Mellan varje väggblock skråspikar man en väggregel utifrån och inifrån, och i varje hörn spikas en 45 x 45 regel. Ett tips är att börja med 2 st. väggblock i hörnen, så står dem av sig själv. Om ni har max vänster resp. max höger fönster-/dörröppning, kom ihåg att kapa bort den del där det står <- KAPAS BORT ->. Det ska alltså vara helt öppet till vänster/höger i öppningen beroende på om det är max höger eller max vänster.

6 3.3 Hammarband och takstolar Hammarbandet monteras med samma princip som syllen, den monteras runt byggnaden ovanpå väggreglarna. Därefter ska takstolarna på plats, de monteras mitt över väggreglarna. (1200cc) Ett tips för att få dem i rätt läge är att spika fast provisoriska klossar under takstolarna, så takstolen blir centrerad över byggnaden på en gång. Spika takreglar provisoriskt mellan takstolarna, för att hålla dem på plats i väntan På färdigmontering. Skråspika takstolarna med rejäl spik, eller använd hålband. Om ni beställt med takboard Starta läggningen i ena hörnan av takfoten och lägg sedan hela nedersta raden. Takboarden läggs (liggande) längst med takfoten och skarvas på takstolen med ca 40 mm överlappning. Mellan takstolarna ska boarden ha ett nedhäng på ca mm. Detta för att eventuell kondens ska kunna rinna fritt under takreglarna. Överlappningen i takfallets riktning (Vågrät överlappning) ska vara ca mm. På gavelsidorna ska takboarden gå jäms med ytterväggen och på långsidorna ska den sticka ut ca 50 mm utanför väggen. Lämna mm öppet i nock för ventilation. Om ni beställt med kondensplast Kondensplasten rullas ut längst med byggnaden. På gavelsidorna ska plasten gå jäms med ytterväggen och på långsidorna ska den sticka ut ca 5-10 cm utanför väggen. Lämna mm öppet i nock för ventilation. Mellan takstolarna ska plasten ha ett nedhäng på ca mm. Detta för att eventuell kondens ska kunna rinna fritt under takreglarna.

7 3.4 Takreglar Se takleverantörens anvisningar, normalt vid TRP plåt så monteras reglarna med 60cc mellanrum. Vid tegelprofilerad plåt monteras en takregel under varje profil. Vid beställning av takboard från oss, så monteras den mot takstolarna, lägg sedan takreglarna med ca 30cc mellanrum (se takleverantörens anvisningar). Dra ut takreglarna ca 450mm över gavlarna, detta blir lämpligt tillsammans med den mängd underspikning vi levererar. Det kan hända att man måste anpassa takutsprånget något beroende på hur yttertaket täcker. Lämna en öppning i nocken på ca mm för ventilationens skull. Takboarden ska enbart sticka ut mm utanför väggen. Så eventuell kondens droppar ned på underspikningen. Takfallslängder (L), samt cc (A) avstånd reglar vid Benders betongpannor (se fig.) Lutning L cc L cc L cc L cc 3, , , , , , Vid takpannor så monteras alltid nedersta läkten enligt bild ovan. Övriga läkter monteras enligt tabellen ovan.

8 3.5 Underspikning och knutbrädor Underspikningen fördelas så att det blir jämt mellanrum mellan varje bräda. Är garaget mindre än 6,0m så levereras vanligtvis 3 bräder till varje utsprång på långsidorna. Om garaget är större än 6,0m så skickar vi vanligtvis med 4 bräder till varje takutsprång. Montering av knutbrädor: se bild under avsnittet om väggblocken. 3.6 Vindskivor och takfotsbrädor Först spikas 22 x 120(145), överkanten på brädan ska vara jäms med takreglarna. 22 x 95 spikas sedan utanpå, med överkanten jäms med yttertaket. Därefter monteras takfotsbrädan som bild. Vilka brädor är takreglar, underspikning, knutbrädor, vindskivor, takfotsbrädor etc.? Se plocklista. 3.7 Gavellösning vid ribb- och lockpanel Har du beställt en byggnad med ribb- eller lockpanel, använd någon av följande gavellösningar. Följande kan även appliceras vid vår standardpanel. Normalt behövs däremot ingen extra bräda spikas vid alternativ 2 då.

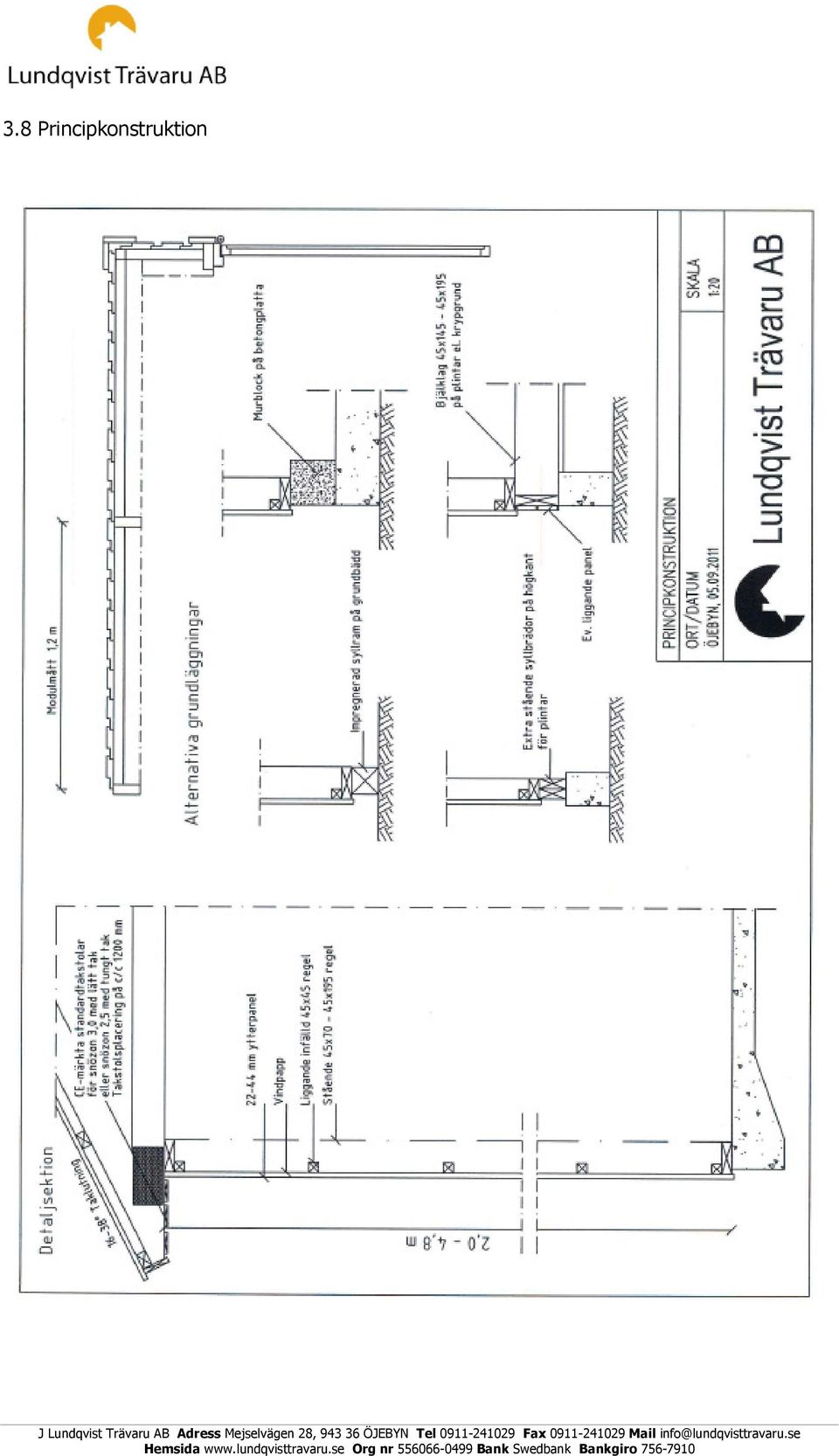

9 3.8 Principkonstruktion

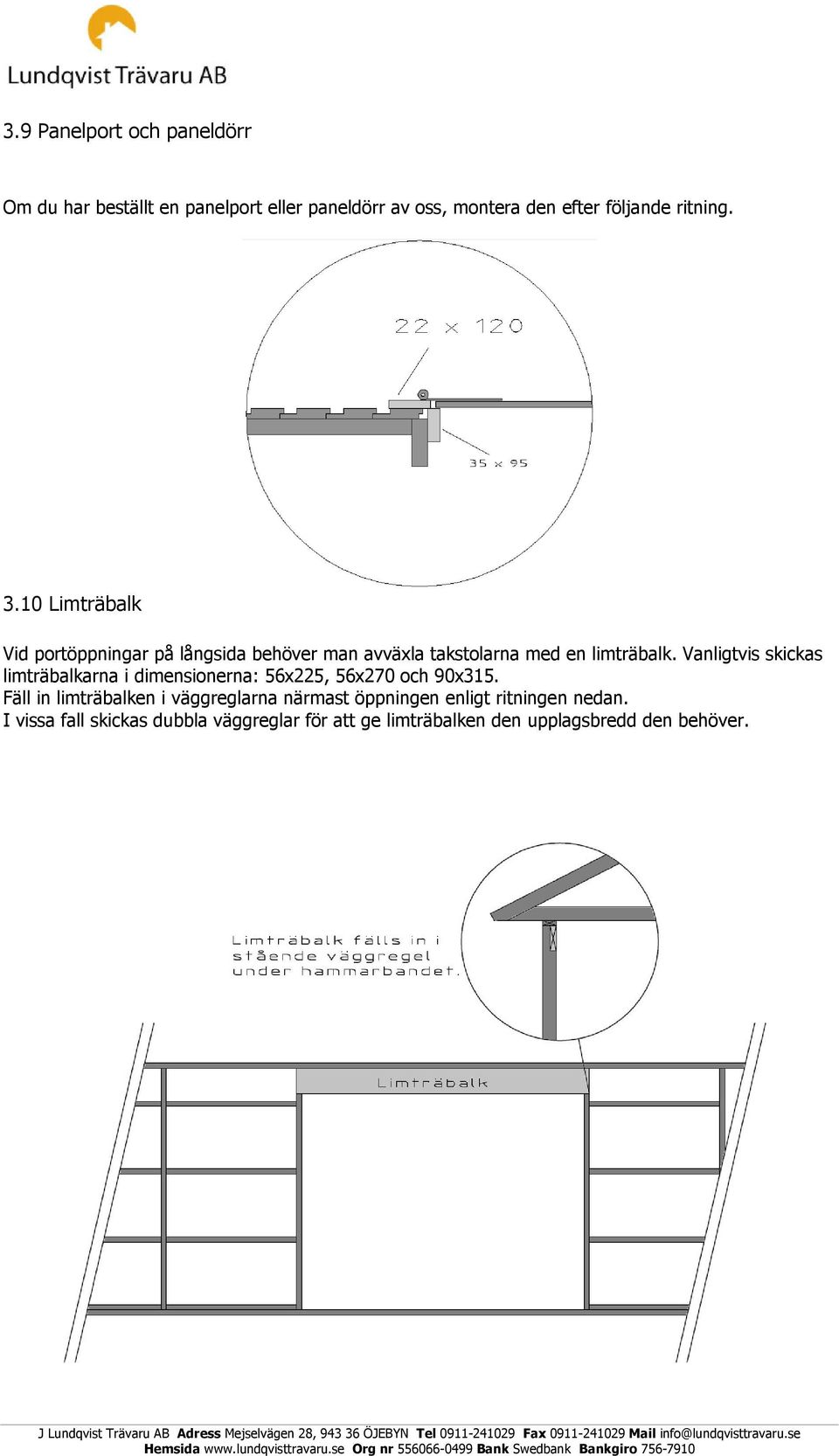

10 3.9 Panelport och paneldörr Om du har beställt en panelport eller paneldörr av oss, montera den efter följande ritning Limträbalk Vid portöppningar på långsida behöver man avväxla takstolarna med en limträbalk. Vanligtvis skickas limträbalkarna i dimensionerna: 56x225, 56x270 och 90x315. Fäll in limträbalken i väggreglarna närmast öppningen enligt ritningen nedan. I vissa fall skickas dubbla väggreglar för att ge limträbalken den upplagsbredd den behöver.

11 3.11 Vid carport Byt ut ena knutbrädan mot den grövre knutbrädan som är medskickad (Vanligtvis dimensionerna 45x95, 45x120 eller 45x145). Montera den enligt alternativ 1 eller 2 beroende vad det står för min. upplagsbredd på er produktionsritning. (Vid större upplagsbredder än 45 mm, använd alternativ 2, vilket betyder att ni ska skjuta in limträbalken i väggen så att den vilar på väggregeln i hörnet (45x45 mm). Jacka i regeln efter balkens dimension. (Vanligast 56x225, 56x270 eller 90x315). Det går även att montera dubbla knutbrädor för att få rätt upplagsbredd. Limträbalken ska gå jäms med ytterkant hammarband Bilder Tack för att ni köpte er byggsats av oss! Vi skulle vara oerhört tacksamma om ni skickade in bilder på just er byggnad. Om ni skickar in en bild, gärna med kommentar, så skickar vi ut en trisslott som kompensation. Bild skickas till eller Lundqvist Trävaru AB Mejselvägen 28, Öjebyn
