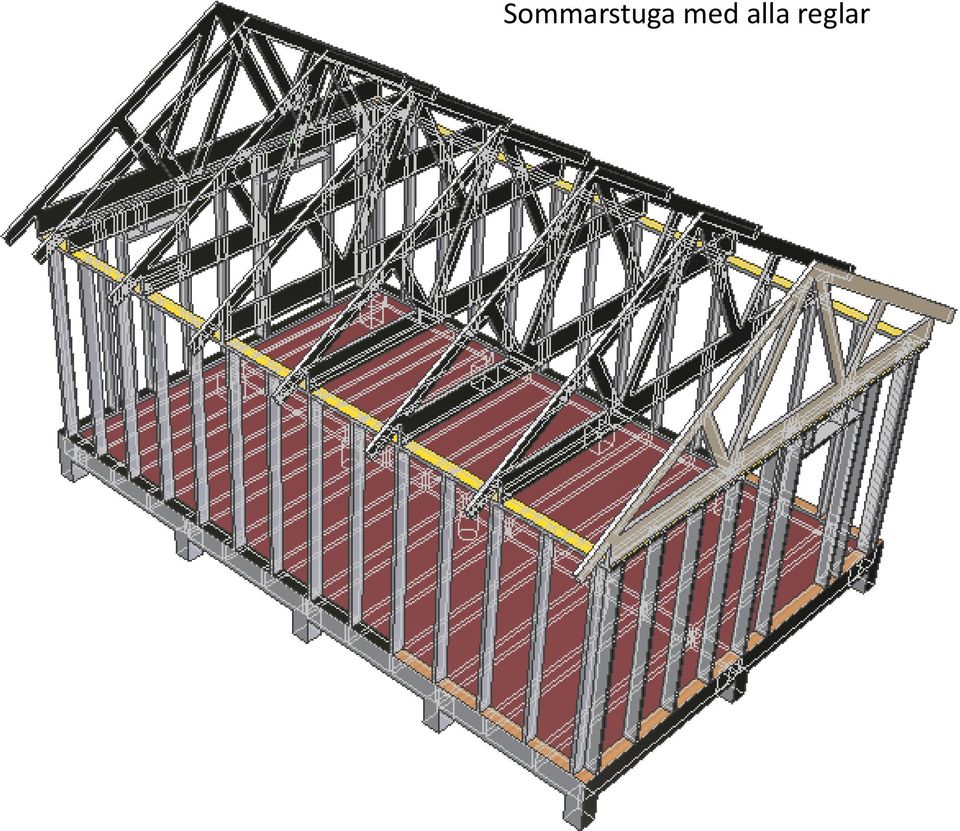

Sommarstuga med alla reglar

Save this PDF as:
 WORD  PNG  TXT  JPG

Storlek: px
Starta visningen från sidan:

Download "Sommarstuga med alla reglar"

Transkript

1 Sommarstuga med alla reglar

2 Planlösning och mått

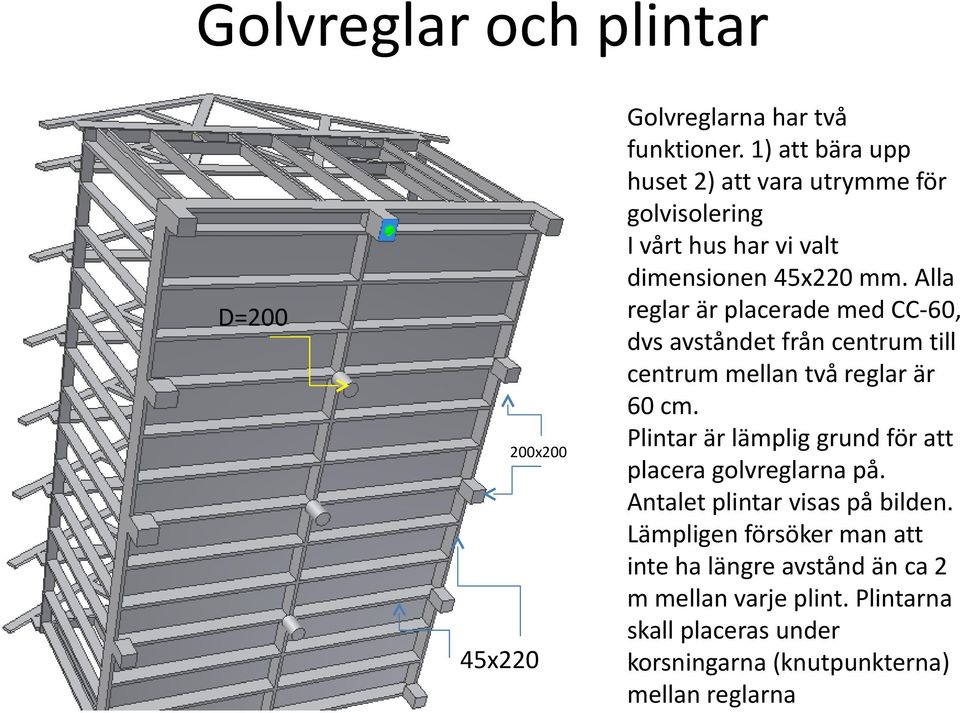

3 Golvreglar och plintar D= x200 45x220 Golvreglarna har två funktioner. 1) att bära upp huset 2) att vara utrymme för golvisolering I vårt hus har vi valt dimensionen 45x220 mm. Alla reglar är placerade med CC-60, dvs avståndet från centrum till centrum mellan två reglar är 60 cm. Plintar är lämplig grund för att placera golvreglarna på. Antalet plintar visas på bilden. Lämpligen försöker man att inte ha längre avstånd än ca 2 m mellan varje plint. Plintarna skall placeras under korsningarna (knutpunkterna) mellan reglarna

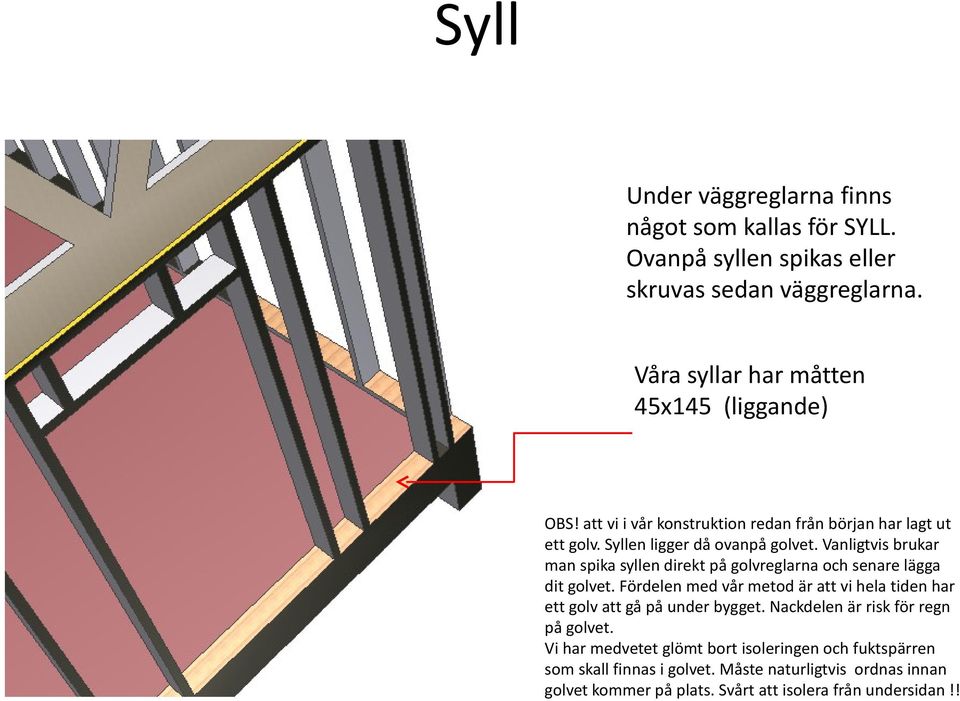

4 Syll Under väggreglarna finns något som kallas för SYLL. Ovanpå syllen spikas eller skruvas sedan väggreglarna. Våra syllar har måtten 45x145 (liggande) OBS! att vi i vår konstruktion redan från början har lagt ut ett golv. Syllen ligger då ovanpå golvet. Vanligtvis brukar man spika syllen direkt på golvreglarna och senare lägga dit golvet. Fördelen med vår metod är att vi hela tiden har ett golv att gå på under bygget. Nackdelen är risk för regn på golvet. Vi har medvetet glömt bort isoleringen och fuktspärren som skall finnas i golvet. Måste naturligtvis ordnas innan golvet kommer på plats. Svårt att isolera från undersidan!!

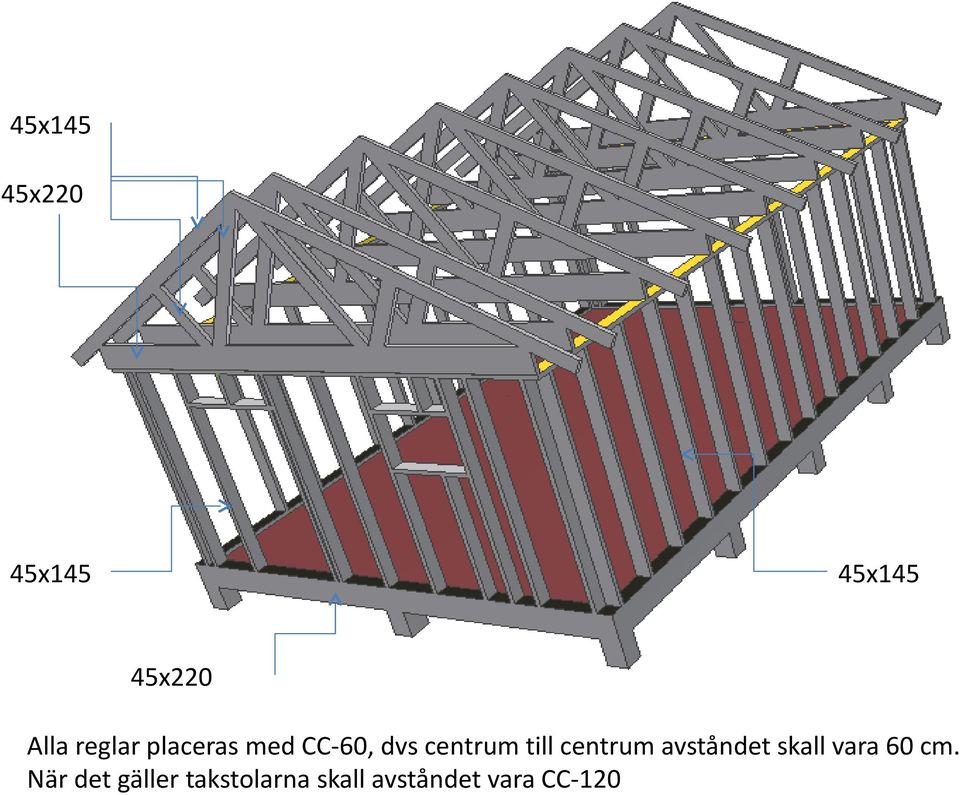

5 45x145 45x220 45x145 45x145 45x220 Alla reglar placeras med CC-60, dvs centrum till centrum avståndet skall vara 60 cm. När det gäller takstolarna skall avståndet vara CC-120

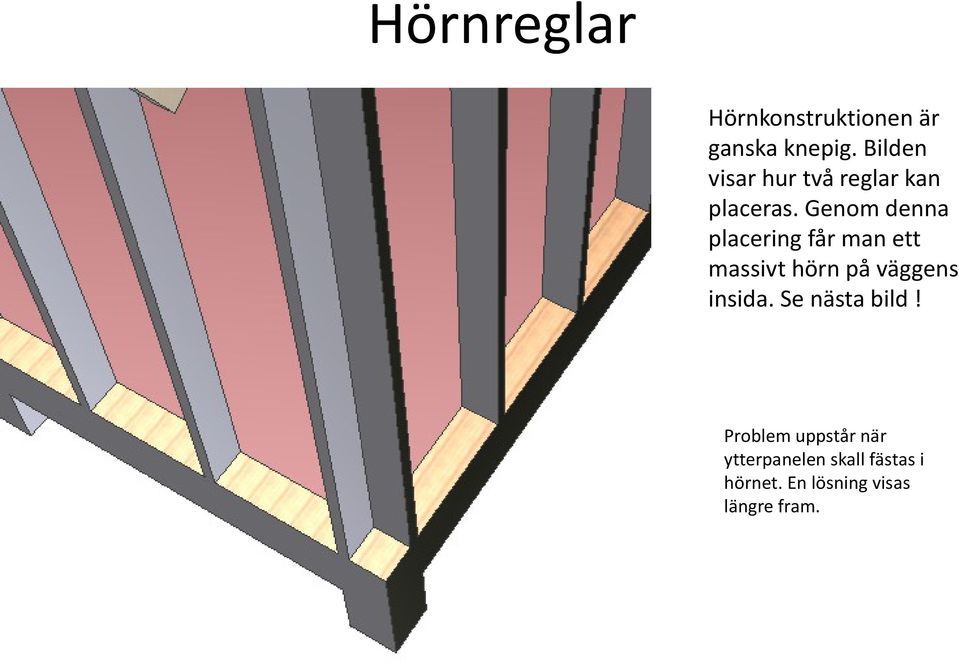

6 Hörnreglar Hörnkonstruktionen är ganska knepig. Bilden visar hur två reglar kan placeras. Genom denna placering får man ett massivt hörn på väggens insida. Se nästa bild! Problem uppstår när ytterpanelen skall fästas i hörnet. En lösning visas längre fram.

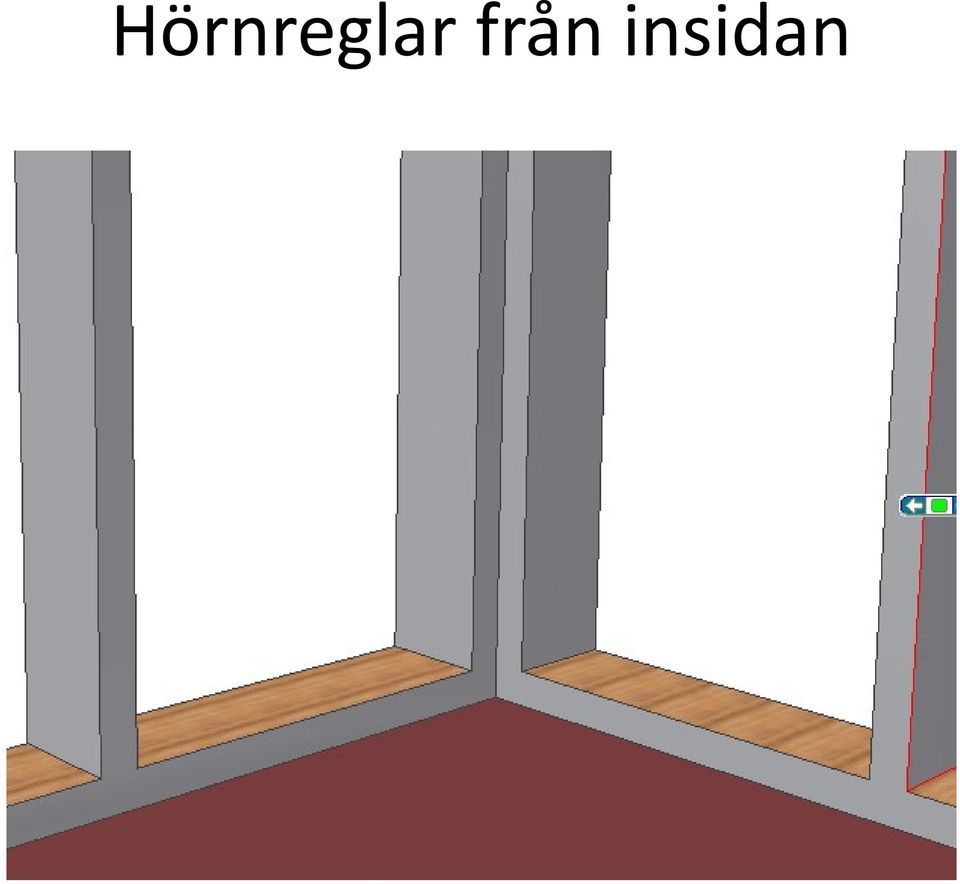

7 Hörnreglar från insidan

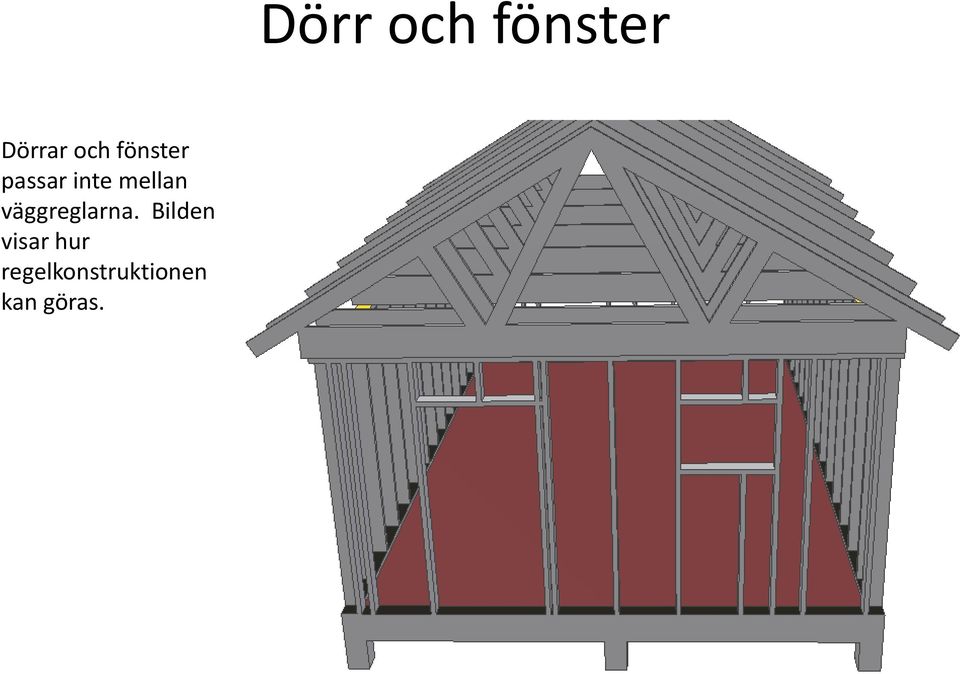

8 Dörr och fönster Dörrar och fönster passar inte mellan väggreglarna. Bilden visar hur regelkonstruktionen kan göras.

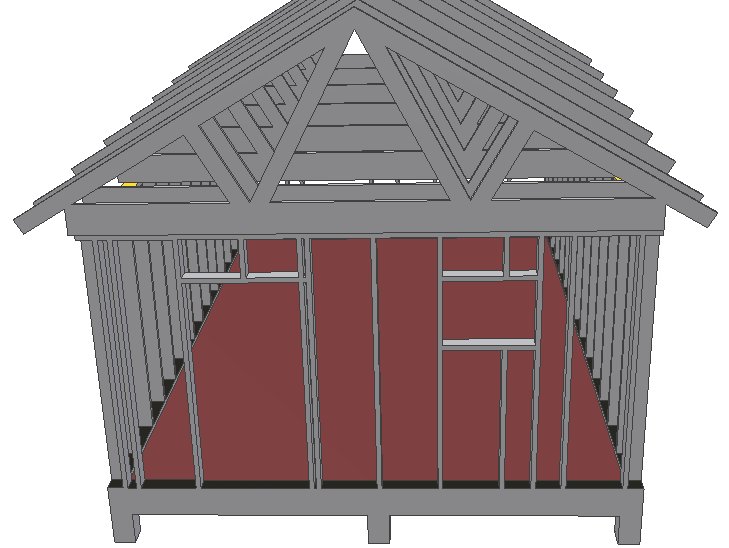

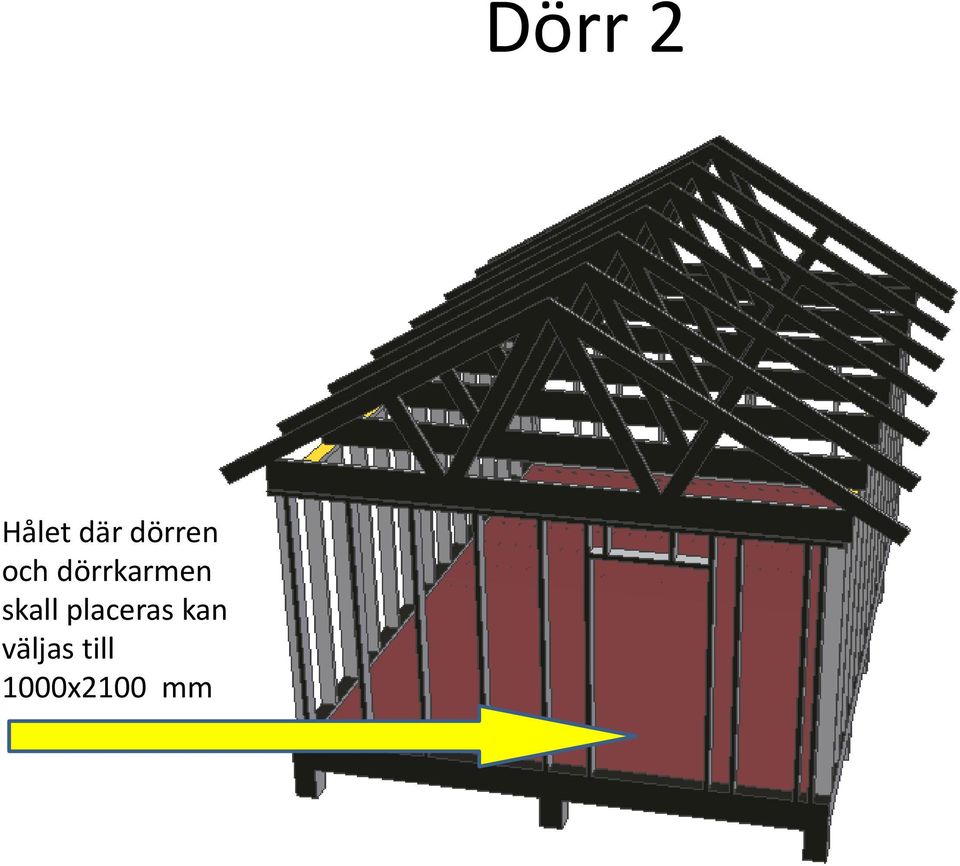

9 Dörr 2 Hålet där dörren och dörrkarmen skall placeras kan väljas till 1000x2100 mm

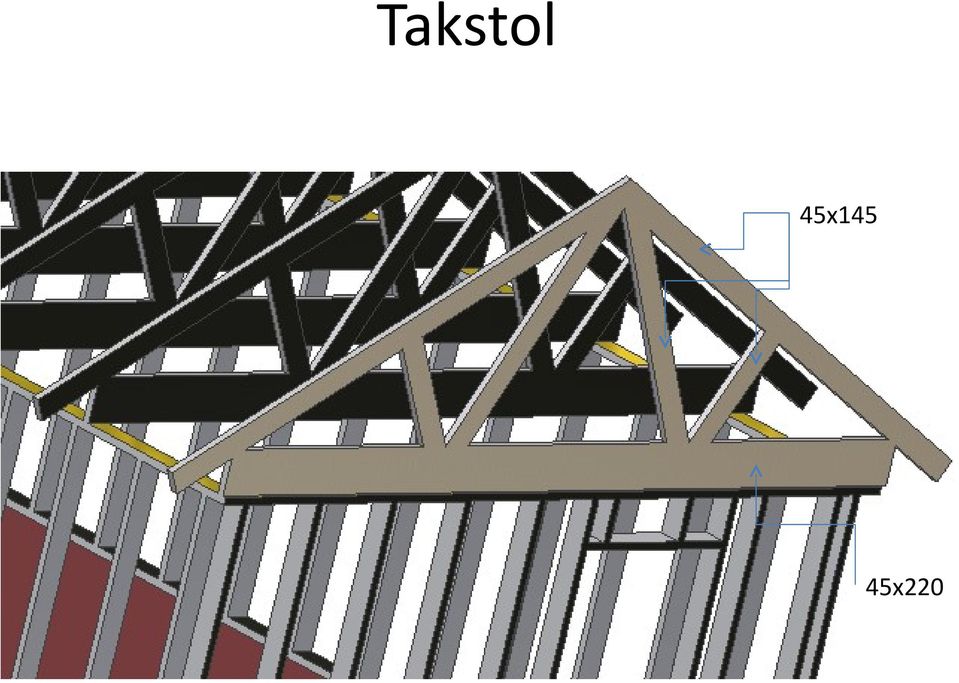

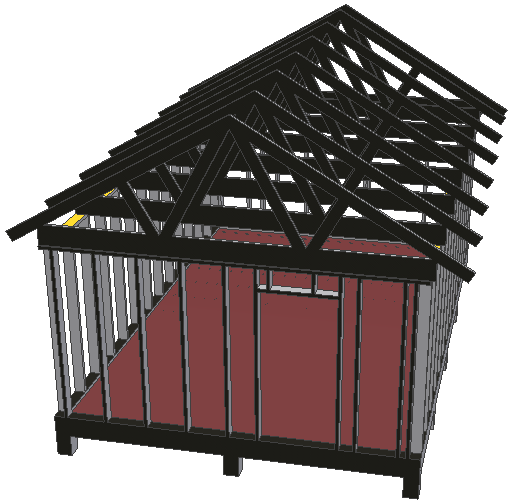

10 Takstol 45x145 45x220

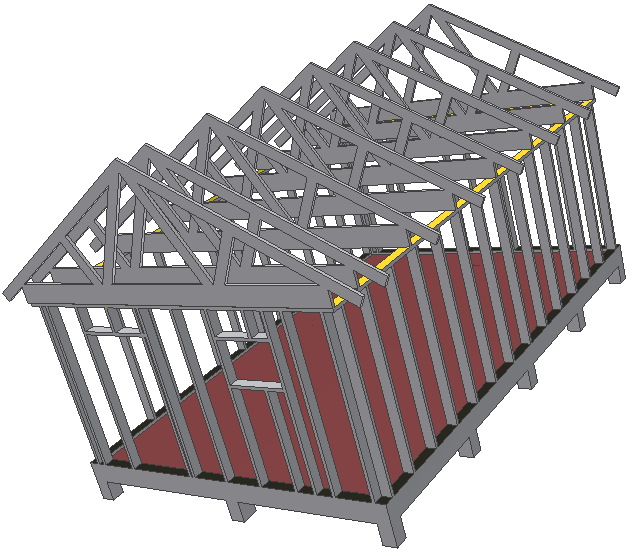

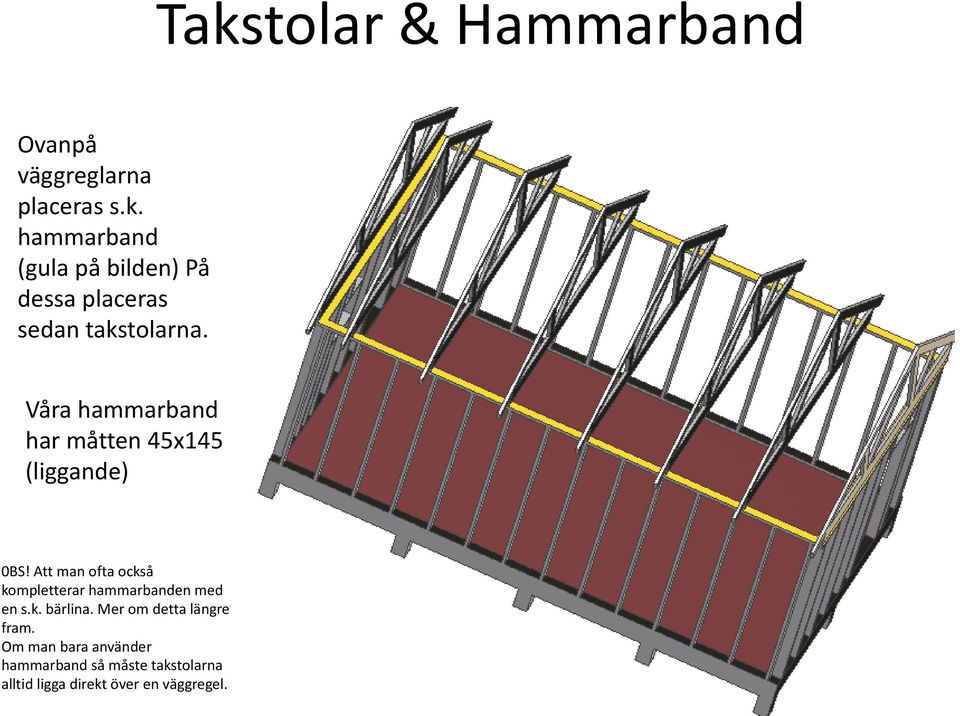

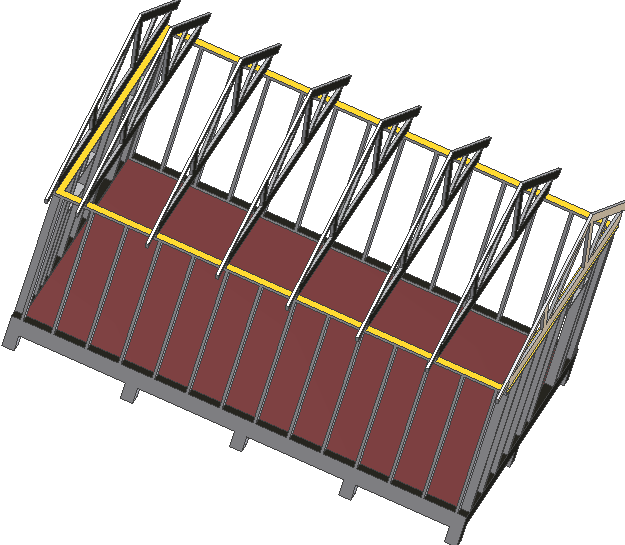

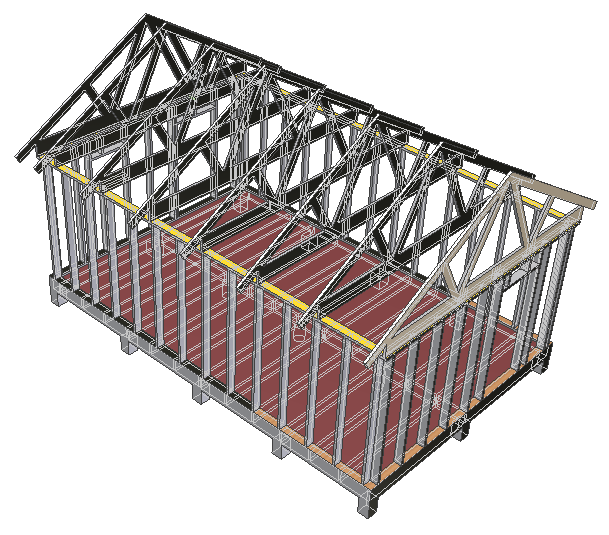

11 Takstolar & Hammarband Ovanpå väggreglarna placeras s.k. hammarband (gula på bilden) På dessa placeras sedan takstolarna. Våra hammarband har måtten 45x145 (liggande) 0BS! Att man ofta också kompletterar hammarbanden med en s.k. bärlina. Mer om detta längre fram. Om man bara använder hammarband så måste takstolarna alltid ligga direkt över en väggregel.

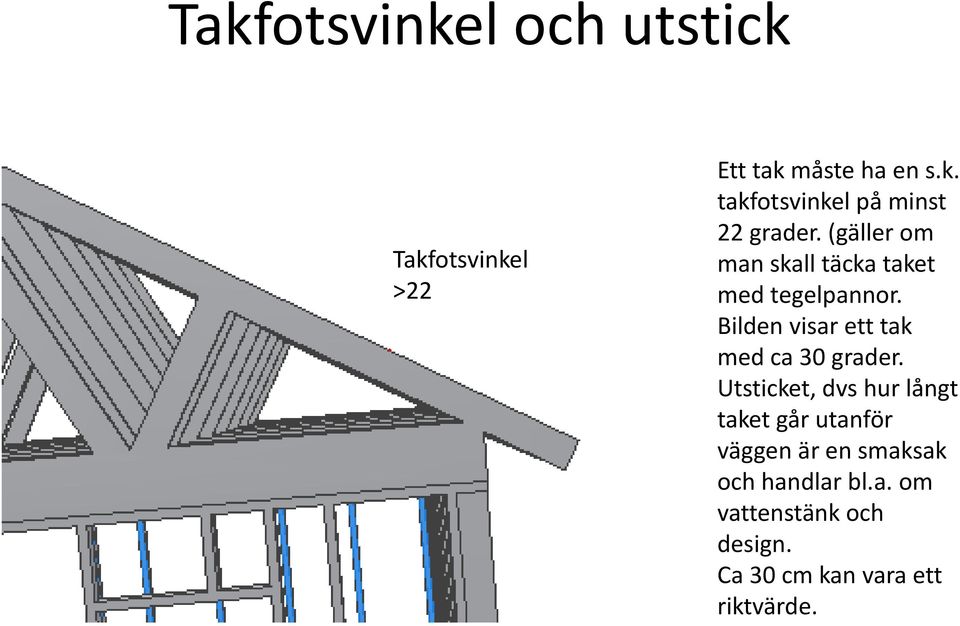

12 Takfotsvinkel och utstick Takfotsvinkel >22 Ett tak måste ha en s.k. takfotsvinkel på minst 22 grader. (gäller om man skall täcka taket med tegelpannor. Bilden visar ett tak med ca 30 grader. Utsticket, dvs hur långt taket går utanför väggen är en smaksak och handlar bl.a. om vattenstänk och design. Ca 30 cm kan vara ett riktvärde.

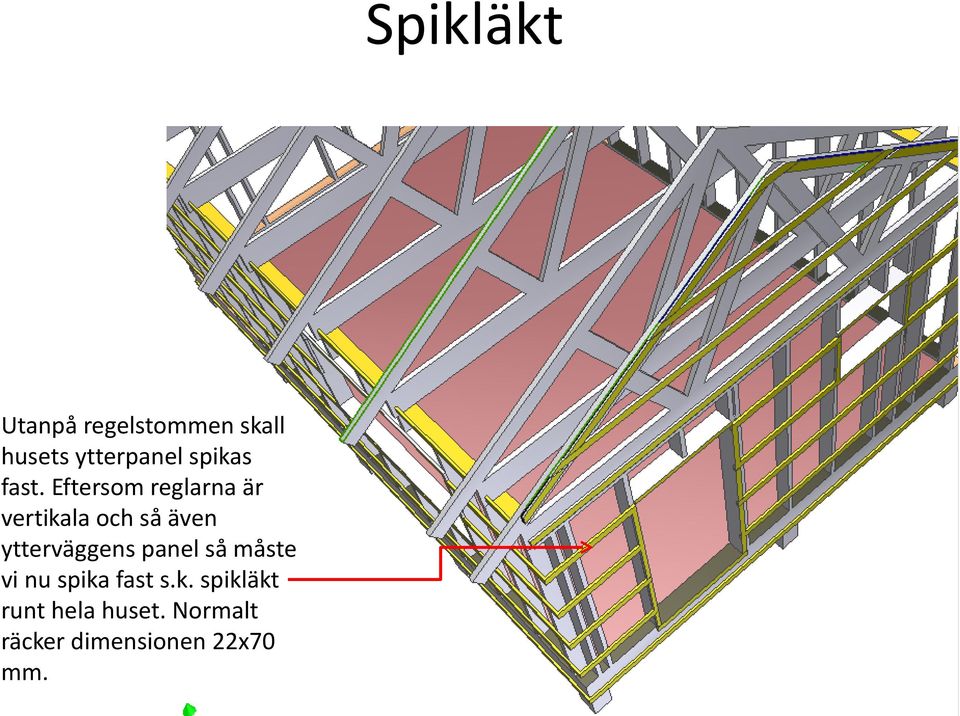

13 Spikläkt Utanpå regelstommen skall husets ytterpanel spikas fast. Eftersom reglarna är vertikala och så även ytterväggens panel så måste vi nu spika fast s.k. spikläkt runt hela huset. Normalt räcker dimensionen 22x70 mm.

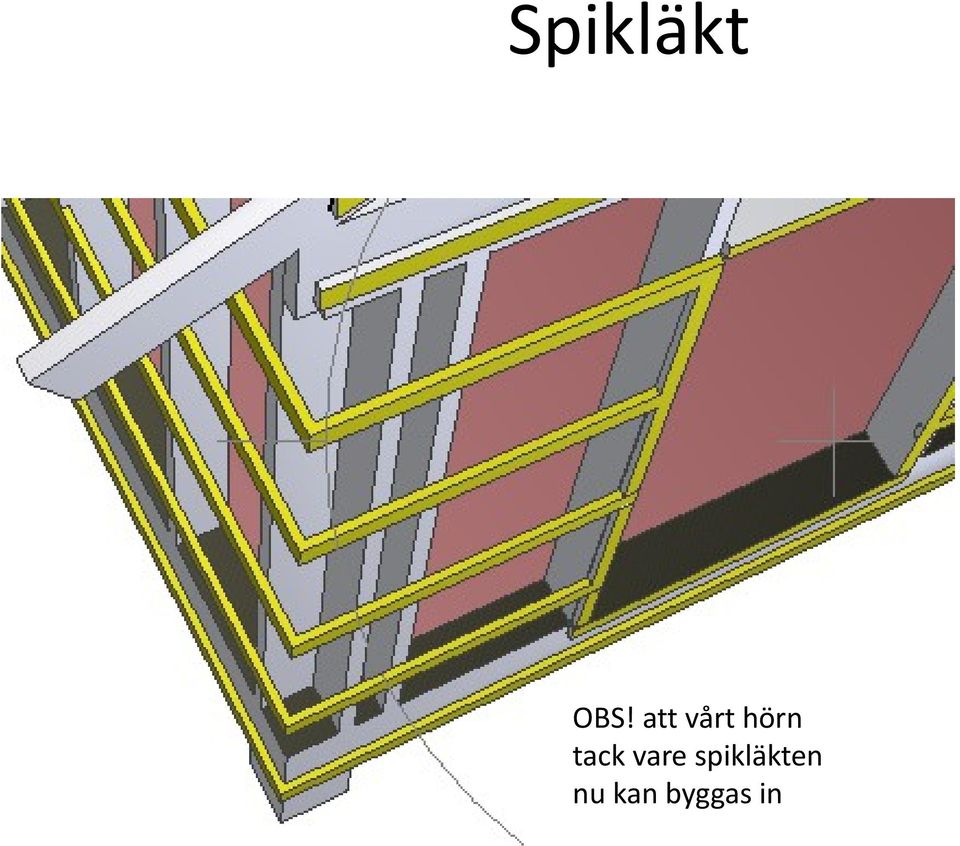

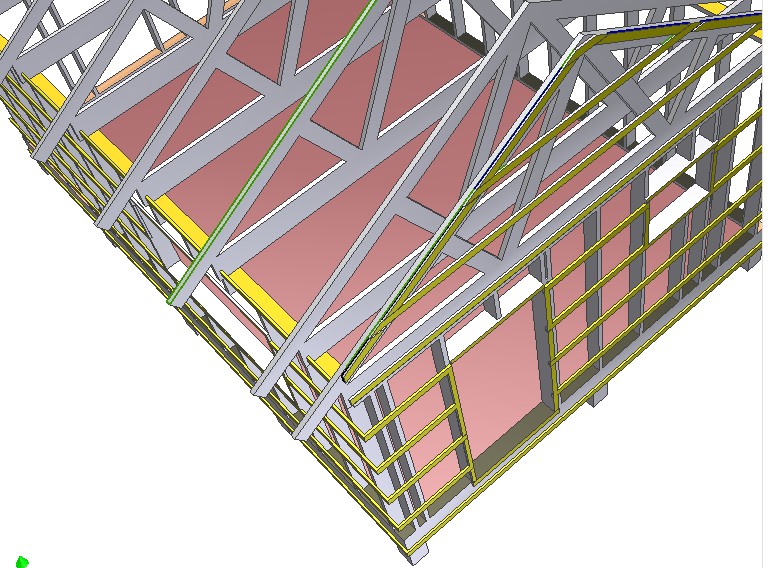

14 Spikläkt OBS! att vårt hörn tack vare spikläkten nu kan byggas in

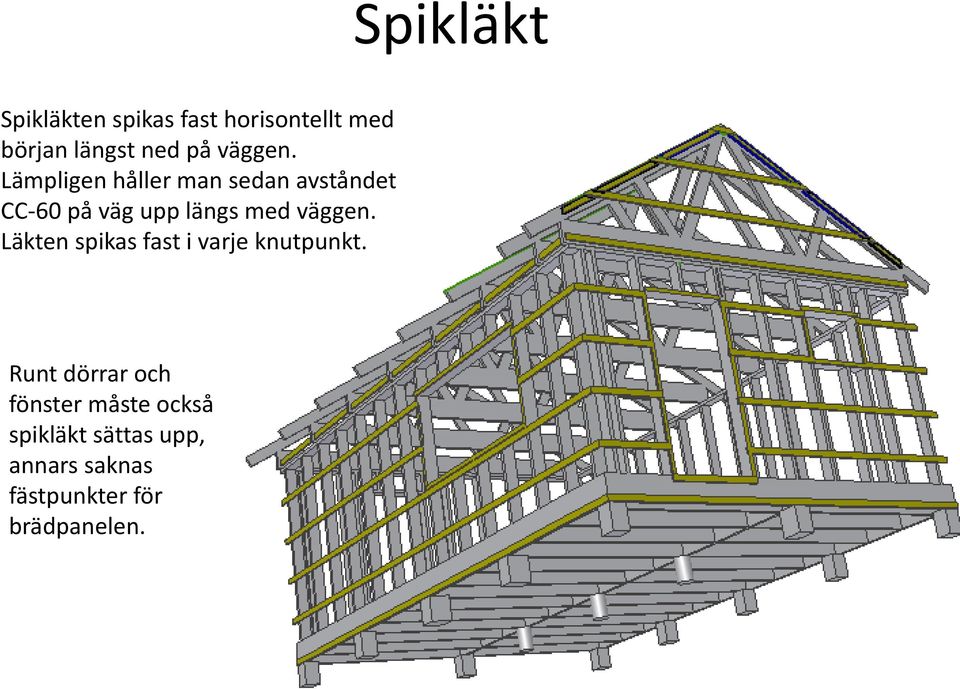

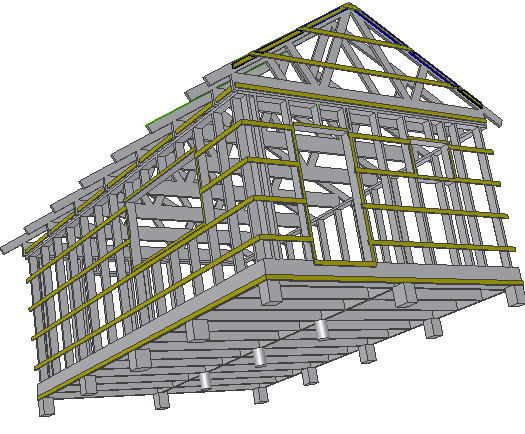

15 Spikläkt Spikläkten spikas fast horisontellt med början längst ned på väggen. Lämpligen håller man sedan avståndet CC-60 på väg upp längs med väggen. Läkten spikas fast i varje knutpunkt. Runt dörrar och fönster måste också spikläkt sättas upp, annars saknas fästpunkter för brädpanelen.

16 Spikläkt och vindpapp OBS! att vi än så länge bara tittar på husets regelstomme. Redan nu kan dock sägas att man innan spikläkten skall sätta fast s.k. vindpapp och att spikläkten senare kommer att fungera som distans mellan vindpappen och husets panel. Vi får en nödvändig luftspalt. (mer om detta senare) Bilden till vänster visar en ny sorts vindpapp som inte längre är av papper utan snarare av plastväv. Väven har funktionen att kunna andas, men inte släppa igenom vinden.

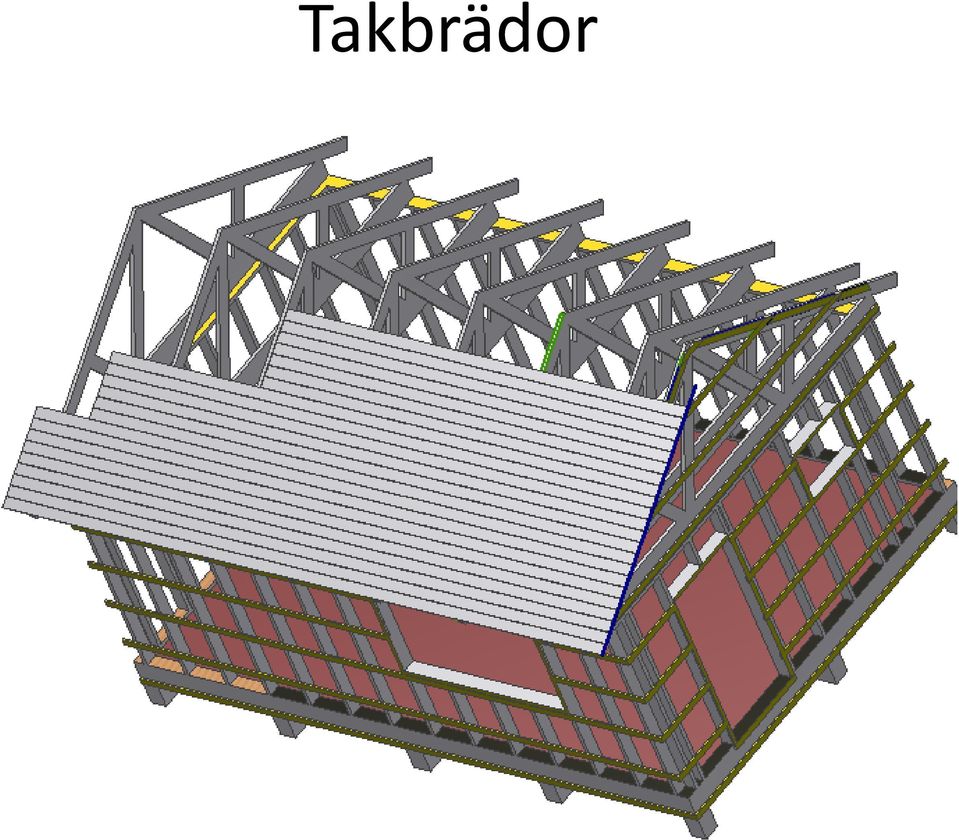

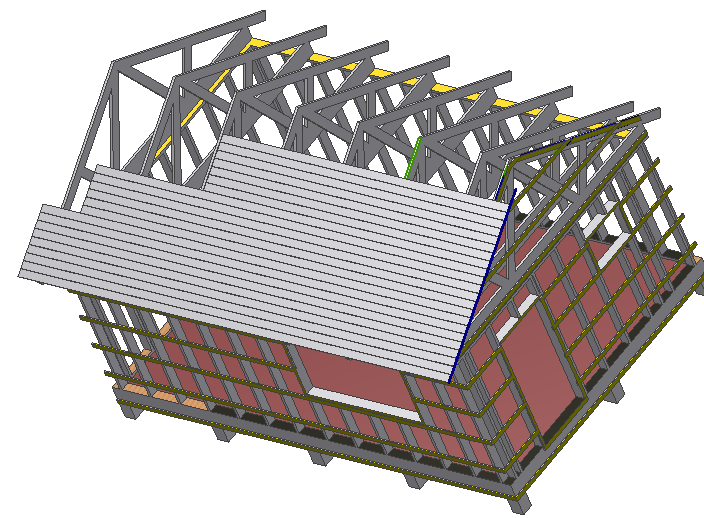

17 Takbrädor

18 Takbrädor Normalt spikas brädor ovanpå takstolarna. Dessa brädor brukar kallas för råspont. Dimensionen kan variera men en vanlig dimension är 22x120. Man börjar längst ned vid takfoten och spikar bräda för bräda ända upp till taknocken. Råsponten gör att takstolarna binds ihop och hela huskonstruktionen stabiliseras.

19 Papp och tegelpannor Övriga delar på taket har ingen hållfasthetsfunktion och skall inte ritas på din pågående regelritning. På nedanstående länk kan du se hur resten av taket kan slutföras. Alltså, SE HÄR!

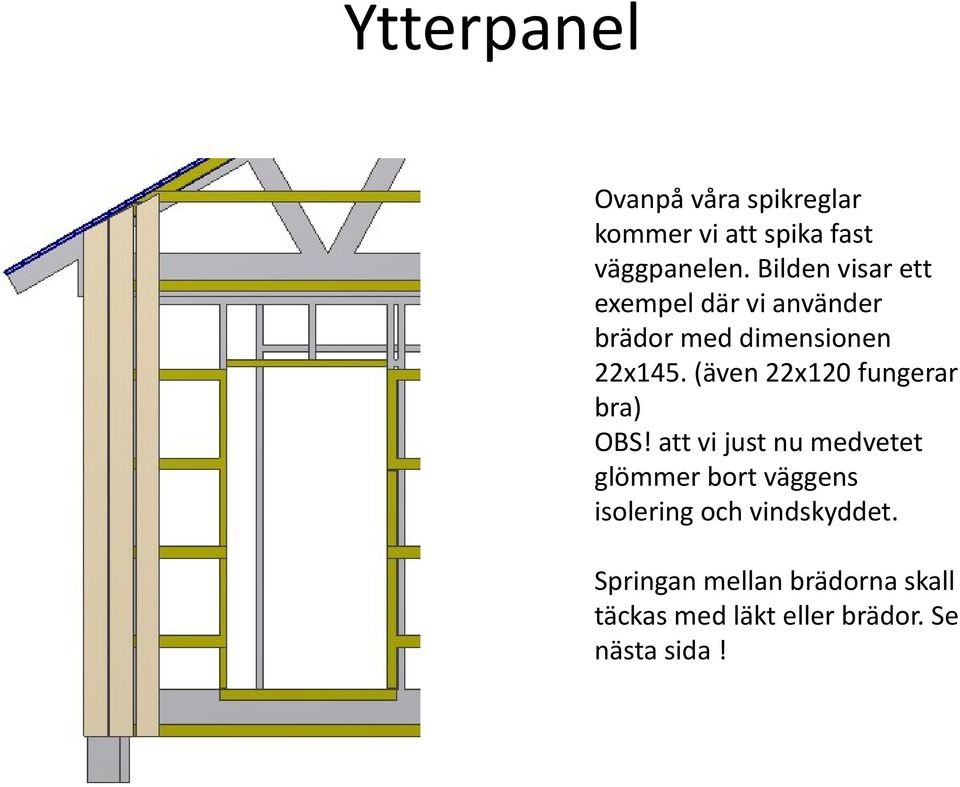

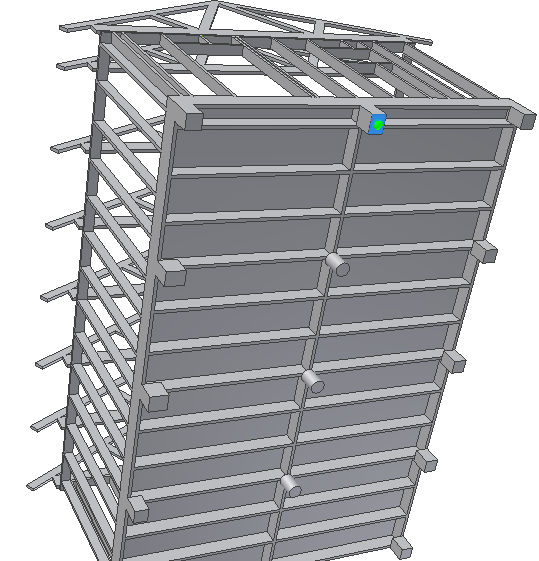

20 Ytterpanel Ovanpå våra spikreglar kommer vi att spika fast väggpanelen. Bilden visar ett exempel där vi använder brädor med dimensionen 22x145. (även 22x120 fungerar bra) OBS! att vi just nu medvetet glömmer bort väggens isolering och vindskyddet. Springan mellan brädorna skall täckas med läkt eller brädor. Se nästa sida!

21 Ytterpanel Läkten som täcker springan har dimensionen 22x45. OBS! Andra alternativa lösningar finns. Titta gärna på denna länk!

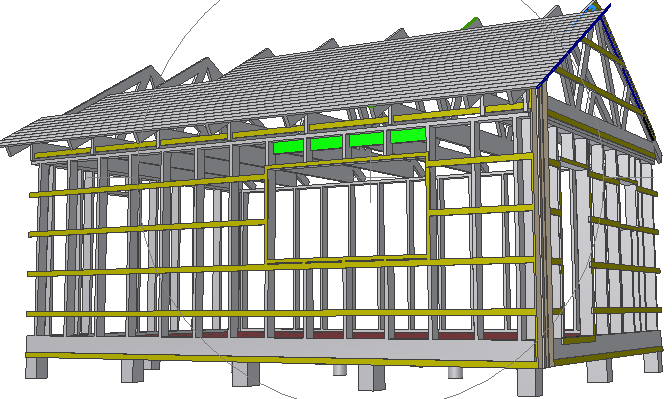

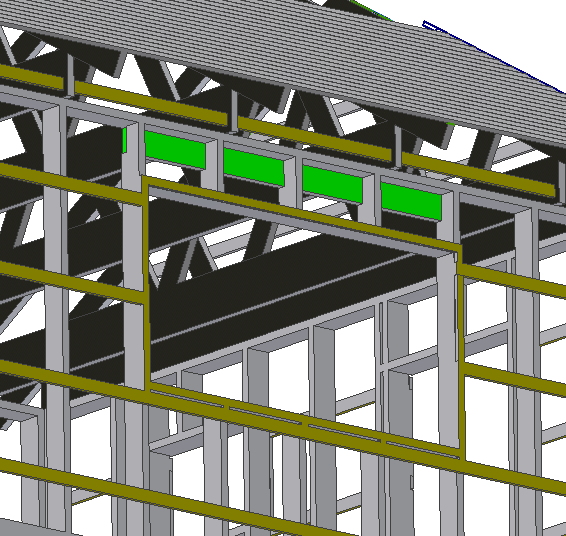

22 Bärlina Vår sommarstuga har ett s.k. hammarband som löper varvet runt ovanpå väggreglarna. Ibland måste hammarbandet förstärkas för att klara exempelvis trycket från takstolarna. Nästa alla våra takstolar är placerade ovanpå en väggregel. Dock inte ovan fönstret som visas på bilden. Här finns nu inskuret en s.k. bärlina som skall hjälpa till att avlasta trycket från två takstolar. Dimensionen är i vårt fall 45x145, men ibland kan krävas större dimensioner på bärlinan

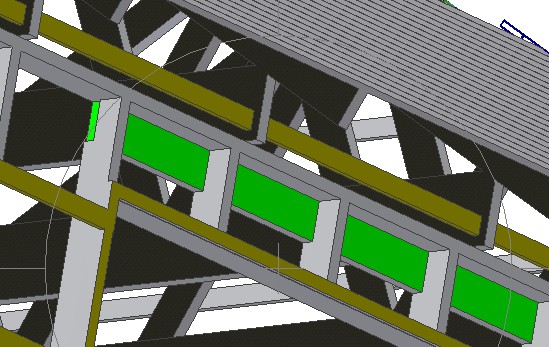

23 Bärlina

24 Kostnader Gör en sammanställning av den totala kostnaden för hela regelkonstruktionen. Lämpligen använder du Excel. Dela upp hela beräkningen efter reglarnas placering, typ: Golvreglar (dimension, antal meter, pris/m, totalt Golv Syll Väggreglar Hammarband Bärlina Takstolar Spikläkt Brädpanel Etc

25 Kostnader Sammanställning av kostnader Typ Dimension Golvreglar Antal meter Antal m2 á-pris Totalpris 45x , Golv Spånskiva Syll Väggreglar

26 Extrauppgift VG När du har kommit hit, så är det dags att på egen hand leka huskonstruktör. På vårt hus finns det två delar kvar som skall ritas. Verandan Husets utbyggnad Båda skall du konstruera med samma teknik som tidigare. Du skall använda plintar och reglar. Utbyggnaden skall ha någon form av tak och verandan skall ha golv och staket (räcke). På nästa bild finns husets planritning. Använd den när du löser ovanstående uppgifter!

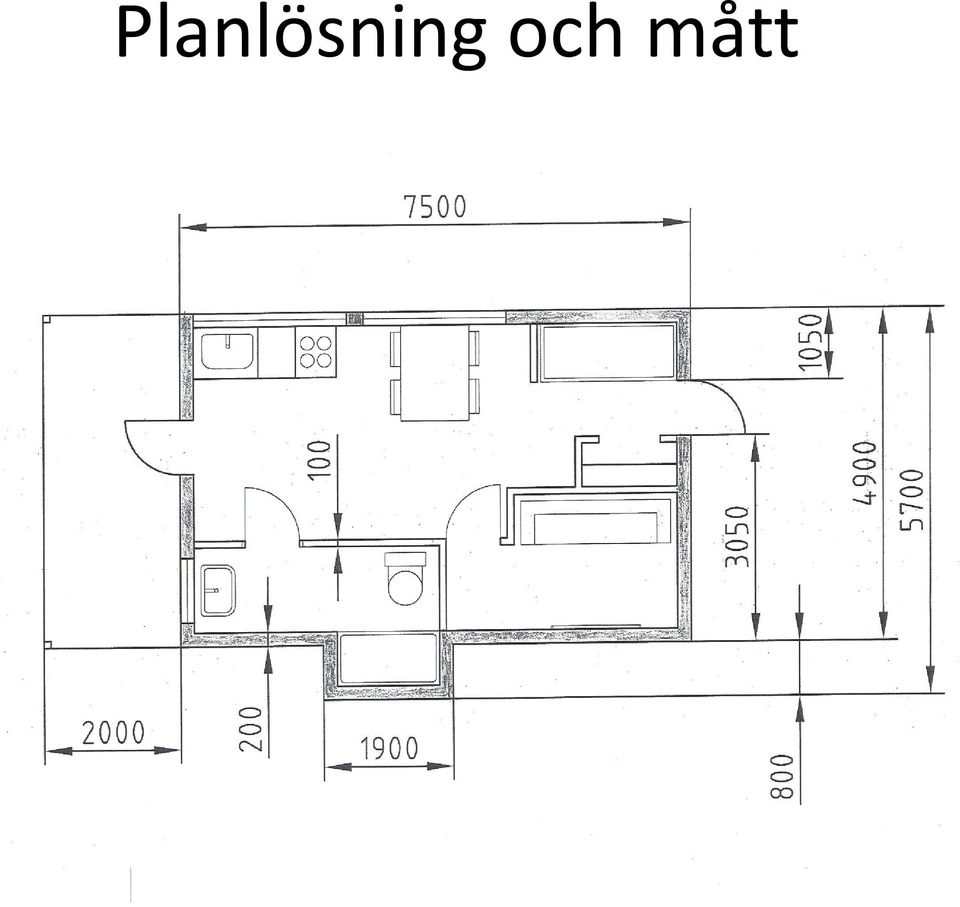

27 Planlösning och mått
