Biskopsgården, Strängnäs Utvändig restaurering Dnr 2015/ S. Kvicksund

Transkript

1 TB Kvicksund 2-27 Arkitektkontor AB Box 135, Kvicksund / bjorn@normanark.se

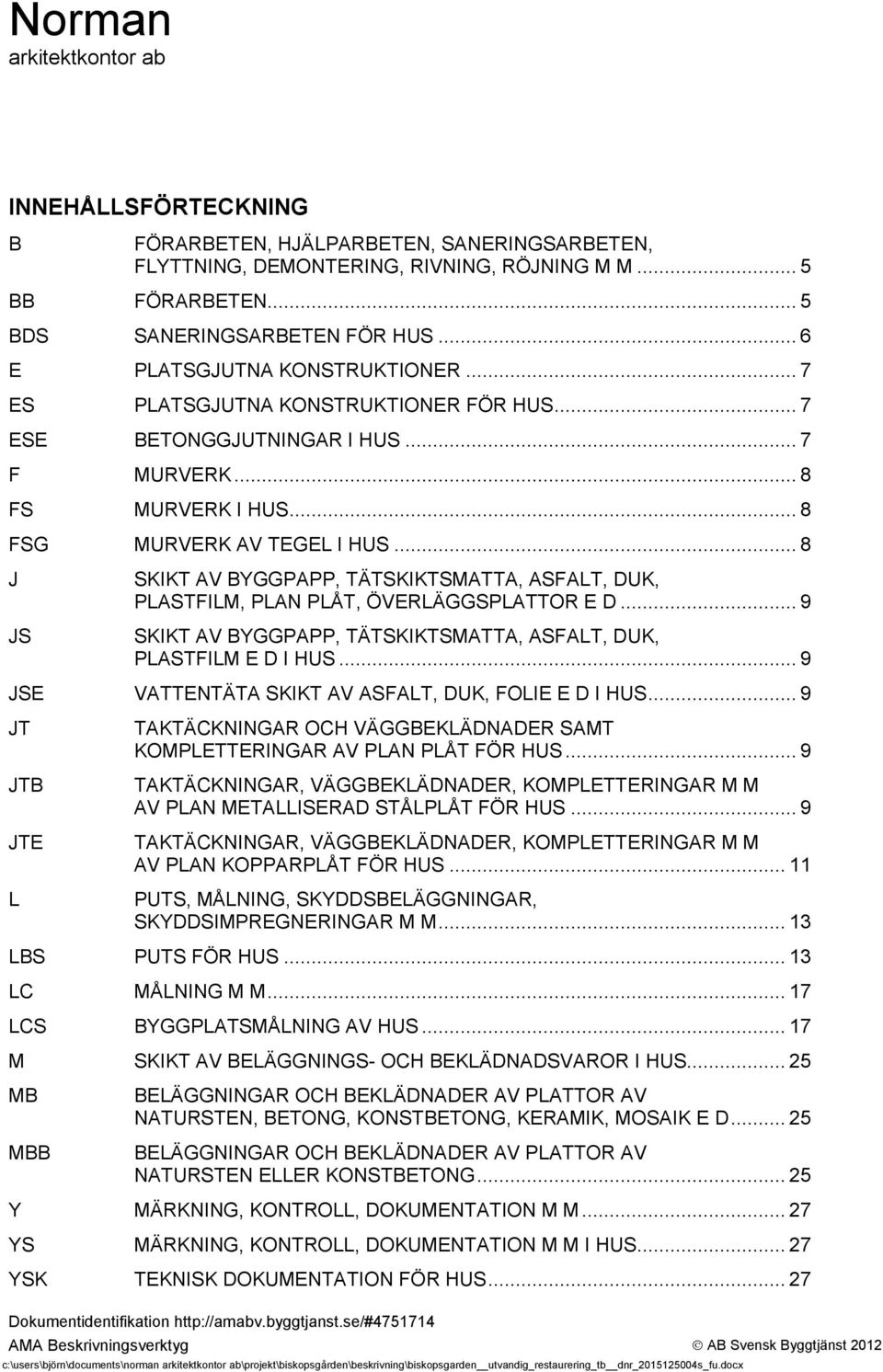

2 INNEHÅLLSFÖRTECKNING B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M... 5 BB FÖRARBETEN... 5 BDS SANERINGSARBETEN FÖR HUS... 6 E PLATSGJUTNA KONSTRUKTIONER... 7 ES PLATSGJUTNA KONSTRUKTIONER FÖR HUS... 7 ESE BETONGGJUTNINGAR I HUS... 7 F MURVERK... 8 FS MURVERK I HUS... 8 FSG MURVERK AV TEGEL I HUS... 8 J JS SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D... 9 SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM E D I HUS... 9 JSE VATTENTÄTA SKIKT AV ASFALT, DUK, FOLIE E D I HUS... 9 JT JTB JTE L TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER SAMT KOMPLETTERINGAR AV PLAN PLÅT FÖR HUS... 9 TAKTÄCKNINGAR, VÄGGBEKLÄDNADER, KOMPLETTERINGAR M M AV PLAN METALLISERAD STÅLPLÅT FÖR HUS... 9 TAKTÄCKNINGAR, VÄGGBEKLÄDNADER, KOMPLETTERINGAR M M AV PLAN KOPPARPLÅT FÖR HUS PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M LBS PUTS FÖR HUS LC MÅLNING M M LCS BYGGPLATSMÅLNING AV HUS M SKIKT AV BELÄGGNINGS- OCH BEKLÄDNADSVAROR I HUS MB MBB BELÄGGNINGAR OCH BEKLÄDNADER AV PLATTOR AV NATURSTEN, BETONG, KONSTBETONG, KERAMIK, MOSAIK E D BELÄGGNINGAR OCH BEKLÄDNADER AV PLATTOR AV NATURSTEN ELLER KONSTBETONG Y MÄRKNING, KONTROLL, DOKUMENTATION M M YS MÄRKNING, KONTROLL, DOKUMENTATION M M I HUS YSK TEKNISK DOKUMENTATION FÖR HUS c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

3 Z DIVERSE TÄTNINGAR, KOMPLETTERINGAR, INFÄSTNINGAR O D ZSE FÄSTDON c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

4 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 4(28) 2-27 Denna tekniska beskrivning ansluter till AMA Hus 14 HISTORISK BAKGRUND Den befintliga byggnaden består av tre byggnader från olika tid. Den större och högre delen av byggnaden är uppförd åren under biskop Johannes Matthiaes tid som biskop i Strängnäs, biskop Det finns dock en uppgift om att det biskopshuset var ett "mindre stenhus". Det betyder att byggnaden antagligen byggs till och på senare under 1600-talet. Takkonstruktionen med en för det sena 1600-talet tidstypisk bockkonstruktion daterar byggnaden till tiden. Byggnaderna på Kyrkberget klarade sig undan skador vid stadsbränderna 1535 och finns en uppgift om en ombyggnad av biskopshuset. Biskop vid den tiden var Jakob Serenius som innehade biskopstiteln 1763 till just kanske var det den tillträdande biskopen som ändå var ansvarig. Biskop perioden var Carl Jesper Benzelius. Byggnaden var enklare i sitt formspråk fram till en stor omgestaltning 1882 under ledning av arkitekten och professorn Claes Grundström ( ). Biskop vid ombyggnaden var Adam Theodor Strömberg, biskop Det var 1882 som fasaderna fick de rika barockdekorationerna med omfattningar frontespiser och barockgavlar. Mot väster uppfördes ett karnap som fungerade som en balkong upprättas förslag till ombyggnad av arkitekten Ärland Noreen efter uppmätning av arkitekten Knut Nordenskjöld. Förslaget godkänns samma år av RAÄ framgår av en skrivelse undertecknad av arkitekten Ivar Tengbom att man avser avfärga fasaderna i röd kulör godkänns inhägnad av biskopsgården av arkitekten Erik Lundberg vid RAÄ tal. Fasaderna omputsas med kalkcementputs ansöker stiftsnämnden om omläggning av altan och terrass mot söder utförs skyddsåtgärder på tak och skorstenar mot gården upprättar arkitekten Ove Hidemark förslag till renovering av yttertak och fasader. Fasaderna putsas med kalkbruk och avfärgas med traditionell kalkfärg ansöks om byte av beläggning i trappan mot gården. Länsstyrelsen avstyrker byte till granit men ändringen genomförs ändå. BEFINTLIG SITUATION - OMFATTNING Yttertak Plåtarbeten och smide på yttertaken ska ommålas. c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

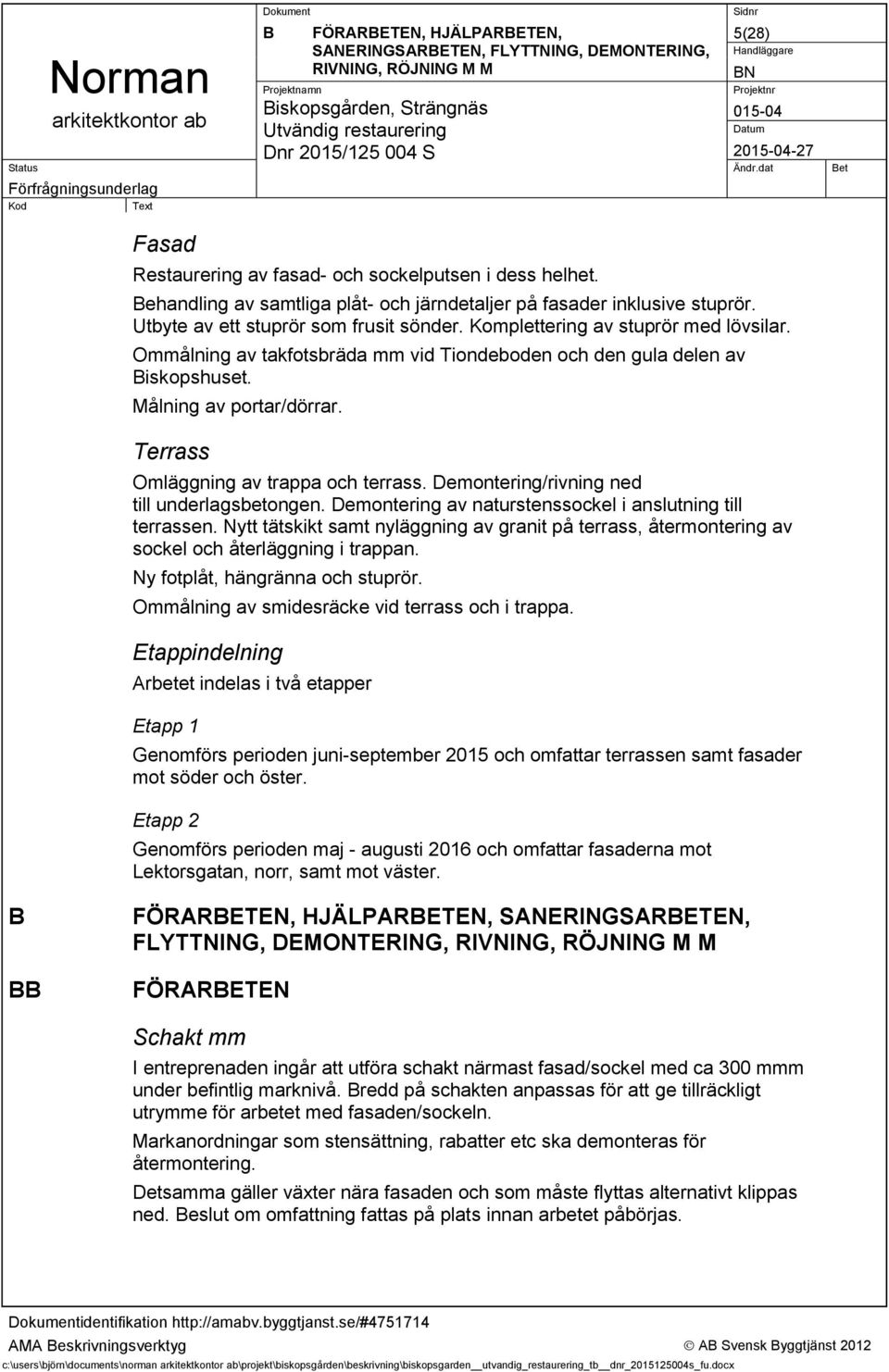

5 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 5(28) 2-27 Fasad Restaurering av fasad- och sockelputsen i dess helhet. Behandling av samtliga plåt- och järndetaljer på fasader inklusive stuprör. Utbyte av ett stuprör som frusit sönder. Komplettering av stuprör med lövsilar. Ommålning av takfotsbräda mm vid Tiondeboden och den gula delen av Biskopshuset. Målning av portar/dörrar. Terrass Omläggning av trappa och terrass. Demontering/rivning ned till underlagsbetongen. Demontering av naturstenssockel i anslutning till terrassen. Nytt tätskikt samt nyläggning av granit på terrass, återmontering av sockel och återläggning i trappan. Ny fotplåt, hängränna och stuprör. Ommålning av smidesräcke vid terrass och i trappa. Etappindelning Arbetet indelas i två etapper Etapp 1 Genomförs perioden juni-september 2015 och omfattar terrassen samt fasader mot söder och öster. Etapp 2 Genomförs perioden maj - augusti 2016 och omfattar fasaderna mot Lektorsgatan, norr, samt mot väster. B BB FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M FÖRARBETEN Schakt mm I entreprenaden ingår att utföra schakt närmast fasad/sockel med ca 300 mmm under befintlig marknivå. Bredd på schakten anpassas för att ge tillräckligt utrymme för arbetet med fasaden/sockeln. Markanordningar som stensättning, rabatter etc ska demonteras för återmontering. Detsamma gäller växter nära fasaden och som måste flyttas alternativt klippas ned. Beslut om omfattning fattas på plats innan arbetet påbörjas. c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

6 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 6(28) 2-27 Uppmätning Omfattningar, hörnkedjor, fasadlister, takfot mm ska dokumenteras innan arbetet påbörjas för att verktyg för listdragning mm ska kunna tillverkas för utförandet. BCS.11 BDS BEC.4 BEC.411 BEC.412 BED.4 BED.43 Väderskyddsanordningar vid arbete för hus Entreprenaden ska utföras väderskyddad. Utförande enligt AFS 2013:04 - Ställningar. SANERINGSARBETEN FÖR HUS Demontering av hus Demontering av hus för uppläggning i upplag Demontering av hus för återmontering Samtliga huskompletteringar, krokar, spaljéer, armaturer m.m. som behöver demonteras för utförande av entreprenaden ska demonteras för återmontering. Rivning av hus Rivning av hus för deponering I samband med rengöring av plåtytor samt fasadytor ska färg- och putsmaterial samlas upp för deponi. Inga rester får ligga kvar på marken. c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

7 E PLATSGJUTNA KONSTRUKTIONER 7(28) 2-27 E ES ESE ESE.4 ESE.6 ESE.61 ESE.614 PLATSGJUTNA KONSTRUKTIONER PLATSGJUTNA KONSTRUKTIONER FÖR HUS BETONGGJUTNINGAR I HUS Skyddsbetongbeläggningar av platsgjuten betong Pågjutningar på trappsteg och vilplan Skikt av betong på trappsteg och vilplan med överyta som underlag för beläggning Skikt av betong på trappsteg och vilplan med avdragen överyta som underlag för beläggning Avser upplagning av betongbjälklag under nuvarande terrassbeläggning samt trappbeläggning. Utförs enligt fabrikantens anvisningar. Fabrikat Weber eller likvärdigt. 1. Noggrann rengöring av framtagen betongyta under terrassen respektive trappan. Frilagd armering rengörs till Sts 2 samt behandlas 2 ggr med Isotrol grundolja, klar. 2. Frilagd armering täcks med REP 05, en rostskyddande cementbaserad slamma. 3. REP 05 appliceras också på den betongyta som ska lagas. 4. Upplagning utförs med REP 45 i liv med angränsande intakt yta. 5. Över hela ytan appliceras REP 980 för att ge en jämn sugning som underlag för tätskikt. c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

8 F MURVERK 8(28) 2-27 F FS FSG MURVERK MURVERK I HUS MURVERK AV TEGEL I HUS MATERIAL- OCH VARUKRAV Murtegel ska vara typ Haga tegelbruk röd slät MT ST 50: 300x140x50 ST 75: 300x140x75 Murbruk ska vara i murbruksklass M0,5 (D) Weber hydrauliskt kalkmurbruk M0,5 eller likvärdigt. UTFÖRANDEKRAV Avser eventuell imurning av skadat tegel i fasad mm. Förbandstyp anpassas till befintligt förband. Fog ska vara struken jämns med murstenens utsida. FSG.2 Väggar av tegel c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

9 J SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D 9(28) 2-27 J JS JSE JT JTB JTB.1 JTB.1431 JTB.2 JTB.21 JTB.211 JTB.2111 JTB.25 JTB.251 JTB.2511 SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM E D I HUS Inbyggt tätskikt utförs på upplagad betongyta samt uppviks vid sockel på underlag av bruk alternativt tegel. Fabrikat Icopal Membrane 5, YEP 6500, eller likvärdigt. Utförande enligt fabrikantens anvisningar. VATTENTÄTA SKIKT AV ASFALT, DUK, FOLIE E D I HUS TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER SAMT KOMPLETTERINGAR AV PLAN PLÅT FÖR HUS TAKTÄCKNINGAR, VÄGGBEKLÄDNADER, KOMPLETTERINGAR M M AV PLAN METALLISERAD STÅLPLÅT FÖR HUS Ny plåt ska vara Ruukki Polyestergrundad s.k. kulturplåt som färdigmålas på plats. Taktäckningar och väggbeklädnader av plan plåt Enkelfalsade skivtäckningar av plan plåt Kompletteringar av plåt vid taktäckning av plan plåt Fotrännor av plåt vid taktäckning av plan plåt och lutning minst 1:1,7 (30 ) Fotrännor av plåt vid falsat skivtäckt tak Fotrännor av plåt utan stomme vid falsat skivtäckt tak Utförande lika befintligt. Ståndskivor och hängskivor vid taktäckning av plan plåt Ståndskivor vid taktäckning av plan plåt Ståndskivor vid falsat skivtäckt tak Utförande lika befintligt. c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

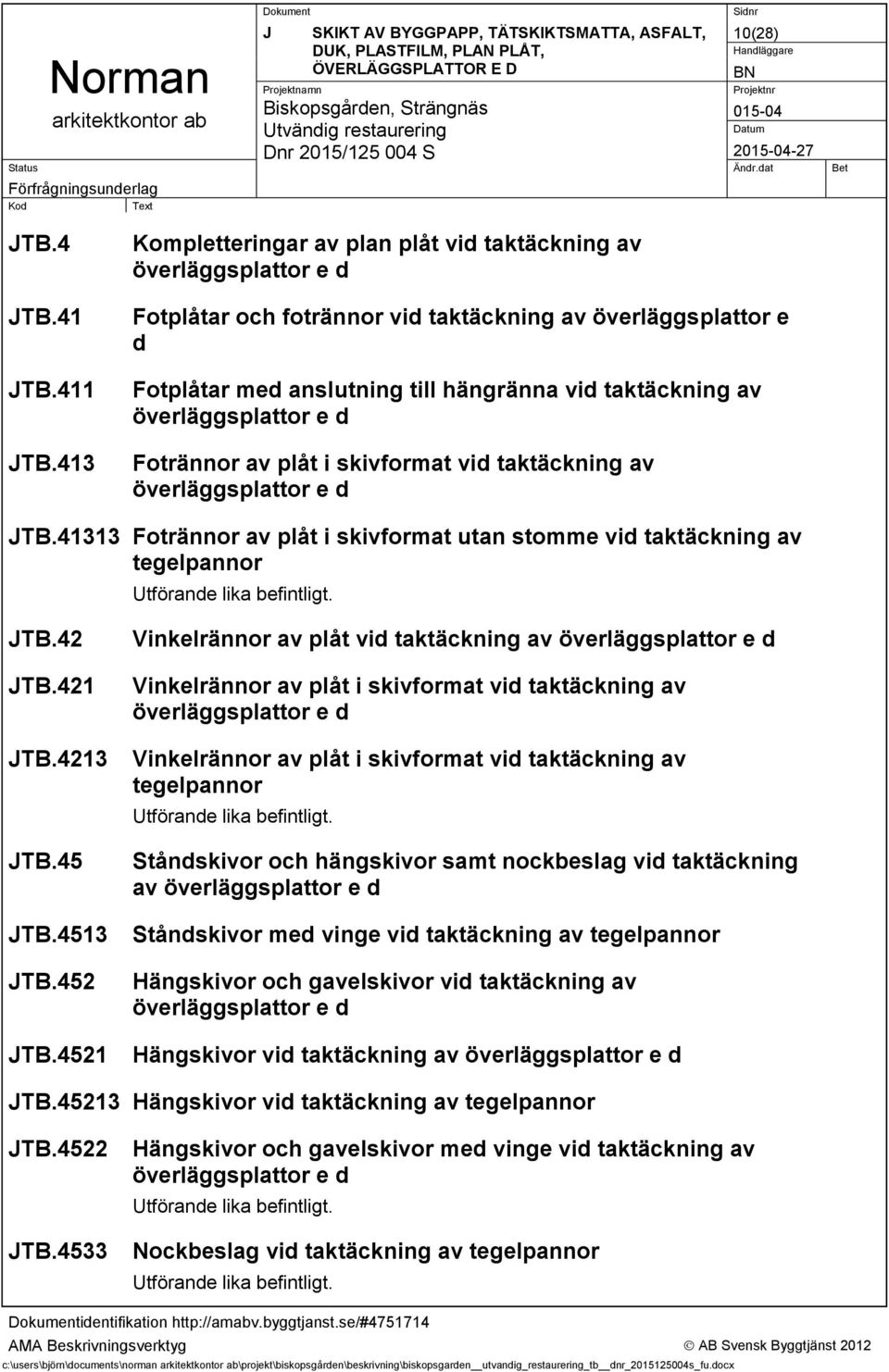

10 J SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D 10(28) 2-27 JTB.4 JTB.41 JTB.411 JTB.413 Kompletteringar av plan plåt vid taktäckning av överläggsplattor e d Fotplåtar och fotrännor vid taktäckning av överläggsplattor e d Fotplåtar med anslutning till hängränna vid taktäckning av överläggsplattor e d Fotrännor av plåt i skivformat vid taktäckning av överläggsplattor e d JTB Fotrännor av plåt i skivformat utan stomme vid taktäckning av tegelpannor Utförande lika befintligt. JTB.42 JTB.421 JTB.4213 JTB.45 JTB.4513 JTB.452 JTB.4521 Vinkelrännor av plåt vid taktäckning av överläggsplattor e d Vinkelrännor av plåt i skivformat vid taktäckning av överläggsplattor e d Vinkelrännor av plåt i skivformat vid taktäckning av tegelpannor Utförande lika befintligt. Ståndskivor och hängskivor samt nockbeslag vid taktäckning av överläggsplattor e d Ståndskivor med vinge vid taktäckning av tegelpannor Hängskivor och gavelskivor vid taktäckning av överläggsplattor e d Hängskivor vid taktäckning av överläggsplattor e d JTB Hängskivor vid taktäckning av tegelpannor JTB.4522 JTB.4533 Hängskivor och gavelskivor med vinge vid taktäckning av överläggsplattor e d Utförande lika befintligt. Nockbeslag vid taktäckning av tegelpannor Utförande lika befintligt. c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

11 J SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D 11(28) 2-27 JTB.461 JTB.4613 JTB.5 JTB.52 JTB.525 JTB.53 JTB.8 JTB.82 JTB.821 JTB.8211 JTB.822 JTB.823 JTB.83 JTB.831 JTE JTE.3 Stosar till rör e d vid taktäckning av överläggsplattor e d Stosar till rör e d vid taktäckning av tegelpannor Utförande lika befintligt. Kompletteringar av plan plåt till yttervägg, mur, bjälklag e d Fönsterbleck, droppbleck, listbeslag e d Listbeslag, beslag över portomfattning e d Utförande lika befintligt Beslagning av muröversida utan anslutning till taktäckning Utförande lika befintligt. Kompletteringar för takavvattning Stuprör Utvändiga stuprör Cirkulära stuprör Skadade stuprör ska bytas till nya med samma dimension som befintliga. Utförs fabrikslackerade i svart kulör. Böjar ska utföras skarpa. Det gäller även utkastare som ska vara förlängda med språng 300 mm. Stuprörsanslutning till dagvattenledning Stuprör förses med lövsil innan dagvattenanslutning. Typ Bevego Vandalrör VR 114 R Stuprörsutkastare Rännutlopp Rännutlopp till utvändiga stuprör TAKTÄCKNINGAR, VÄGGBEKLÄDNADER, KOMPLETTERINGAR M M AV PLAN KOPPARPLÅT FÖR HUS Kompletteringar av plan plåt vid taktäckning av tätskiktsmatta, takduk e d Avser ny fotplåt vid tätskikts anslutning till hängränna vid terrass. c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

12 J SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D 12(28) 2-27 JTE.8 JTE.81 JTE.812 JTE.82 JTE.821 JTE.823 Kompletteringar för takavvattning Hängrännor Rektangulära hängrännor Typ Plannja RH 125 C med rektangulär rännvinkel och gavlar. Anslutning till cirkulära stuprör. Stuprör Utvändiga stuprör Utförs med skarp vinkel vid utkastare. Utkastare förlängd till 300 mm. Stuprör d=100 mm typ Plannja. Stuprörsutkastare c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

13 L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M 13(28) 2-27 L LBS LBS.11 LBS.111 PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M PUTS FÖR HUS Oarmerad puts utomhus Oarmerad puts på vägg utomhus MATERIAL OCH VARUFÖRESKRIFTER Föreskrivna material får efter godkännande av beställaren utbytas mot annan kvalitetsmässigt likvärdig produkt. Leverantörens anvisningar avseende hantering och utförande ska följas. Putsbruk Fogbruk: Hydraulisk kalkfog: Weber.cal 156. Kornstorlek 0-3 mm. Grundningsbruk: Hydraulisk kalkgrund: Weber.cal 109 / KKh 10/90/500 Kornstorlek: 0-3 mm Max påslag per gång: 3 mm Grovputsbruk 1: Hydrauliskt kalkbruk: Weber.cal 148 / KKh 40/60/500 Kornstorlek: 0-3 mm Max påslag per gång: 10 mm Grovputsbruk 2: Kalkbruk: Weber.cal 142 / K100/900 Kornstorlek: 0-3 mm Max påslag per gång: 10 mm Finputsbruk: Kalkbruk Fin: Weber.cal 144 /900 Kornstorlek: 0-1 mm Max påslag per gång: 3 mm Min påslag per gång: 2 mm Spritputsbruk: Hydraulisk kalkspritputs: Weber.cal 154 c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

14 L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M 14(28) 2-27 Ballast avkrossad dolomit som kompletteras med tvättat naturgrus till struktur så lika befintlga spritputsytor som möjligt. Kalkfärg: Kalkfärg 1: Gotlandskalk: Weber.cal 248 Bryts enligt Kalkfärg 90 I anbud ingår fem strykningar Kalkfärg 2: Kalkfärg våt: Weber.cal 246 Bryts enligt Kalkfärg 90 Två ggr strykning. Kulörer: I anbud räknas med kulör lika befintliga med undantag för kulör på sockel som ska avvika mellan den röda och den gula byggnadesdelen. FÄRGBORTTAGNINGSMEDEL: Fabrikat; KEIM / KEIM STS 1 Special KEIM STS 7 M UTFÖRANDEFÖRESKRIFTER Förarbeten Regnvatten avleds från rännutlopp samt hängrännor utanför ställning till mark. Krokar, smide, stuprör, armaturer mm som kan demonteras lättas från fasad alternativt tas bort. Fönster, fönsterbleck, ventiler, naturstensdetaljer mm som kan skadas av kalk täcks noggrannt. Dokumentering / uppmätning Se under BEC.412 ovan. Befintlig puts Befintlig puts är slagen på murtegel med undantag för den västra gula byggnadsdelen som är utförd som revetering på underlag av timmer. Sockelputsen är slagen på äldre underlag där en avfärgning med asfalt bitvis sitter kvar. c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

15 L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M 15(28) 2-27 Rengöring Målet med rengöringen är att skapa ett bra underlag för ny puts på skadade delar samt för putslagning. Gammal puts av god kvalitet ska sparas. Partier med bom puts kan sparas efter samråd med beställaren. Äldre avfärgningsskikt på intakt puts får sparas men ska mattas ut för att fungera som ett bra underlag. Innan rengöringen påbörjas ska provyta utföras för godkännande av beställaren. Entreprenören väljer ytan som ska omfatta två löpmeter fasad och innehålla sockel, fasadyta och omfattning. Fasaden rengörs genom varsam knackning av putsen. Tydliga bomställen markers med krita. Efter samråd med beställaren tas putsen ned efter att bomställets gränser sågats upp med klinga. Sprickor huggs upp till en bredd av mm ned till intakt mur/reveteringsmatta. Tidigare utförda lagningar får sitta kvar om de inte sitter löst. För sockeln ska den asfaltstrukna putsskiktet under dagens spritputs tas fram och behandlas. Asfaltsytan avlägsnas med färgborttagningsmedel STS 1 Special eller STS 7M, Test görs på mindre yta innan färgborrtagning. Asfalt som kvarsitter tas bort mekaniskt. Efter den mekaniska rengöringen tvättas fasaden med högtryck. I anbud ingår följande moment som anpassas till förutsättningarna på plats: 1. Fasadytorna, inklusive sockeln mättas med varmt vatten, grader C. Utförs med arbetstryck bar motsvarande 7-10 liter per minut. 2. Efter en till två timmar tvättas ytorna med hett vatten, grader C. Arbetstrycket anpassas till underlaget men får inte överstiga 170 bar. HT-munstycke med spridningsvinkel 25 grader ska användas. 3. Tvättade ytor borstas omsorgsfullt med rotbprste eller mässingsborste. Därefter avsköljs ytorna med rent varmt vatten med ett arbetstryck på ca 100 bar, motsvarande liter per minut. Förlagning Eventuell skada på tegelmurverket åtgärdas genom imurning. Se kapitel F ovan. Upphuggna sprickor packas med grovputsbruk 1. Packningen utförs varsamt i flera omgångar och avslutas i liv med omgivande putsyta. Om omgivande putsyta är intakt och ska utgöra underlag för avfärgning utförs den sista "packningen" med grovputsbruk 2. Blottlagda fogar i underliggande murverk urkratsas till fast fog samt omfogas med hydraulisk kalkbruksfog. Vid sprickor i sockelputsen används endast grovputsbruk 1. c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

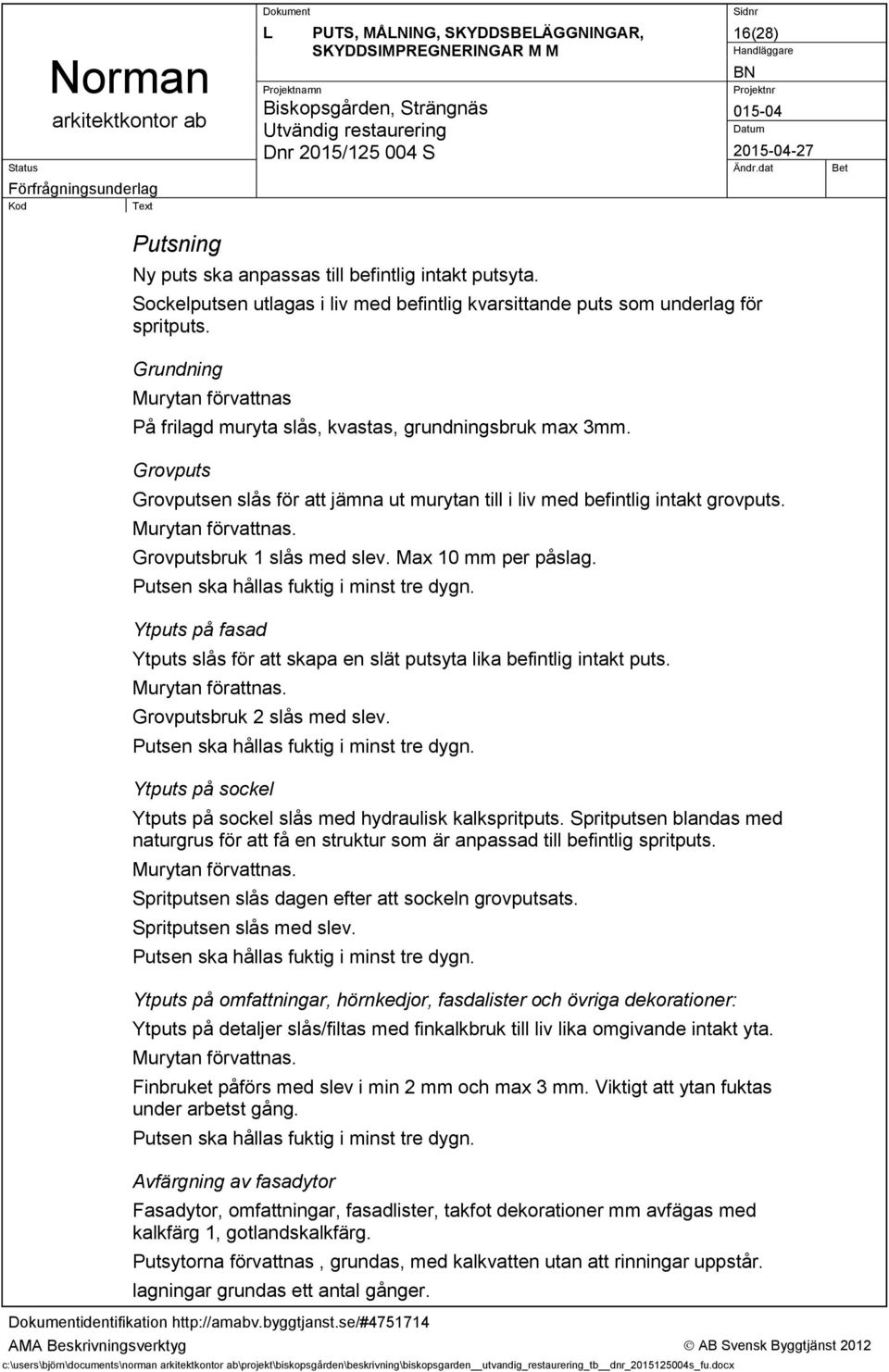

16 L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M 16(28) 2-27 Putsning Ny puts ska anpassas till befintlig intakt putsyta. Sockelputsen utlagas i liv med befintlig kvarsittande puts som underlag för spritputs. Grundning Murytan förvattnas På frilagd muryta slås, kvastas, grundningsbruk max 3mm. Grovputs Grovputsen slås för att jämna ut murytan till i liv med befintlig intakt grovputs. Murytan förvattnas. Grovputsbruk 1 slås med slev. Max 10 mm per påslag. Putsen ska hållas fuktig i minst tre dygn. Ytputs på fasad Ytputs slås för att skapa en slät putsyta lika befintlig intakt puts. Murytan förattnas. Grovputsbruk 2 slås med slev. Putsen ska hållas fuktig i minst tre dygn. Ytputs på sockel Ytputs på sockel slås med hydraulisk kalkspritputs. Spritputsen blandas med naturgrus för att få en struktur som är anpassad till befintlig spritputs. Murytan förvattnas. Spritputsen slås dagen efter att sockeln grovputsats. Spritputsen slås med slev. Putsen ska hållas fuktig i minst tre dygn. Ytputs på omfattningar, hörnkedjor, fasdalister och övriga dekorationer: Ytputs på detaljer slås/filtas med finkalkbruk till liv lika omgivande intakt yta. Murytan förvattnas. Finbruket påförs med slev i min 2 mm och max 3 mm. Viktigt att ytan fuktas under arbetst gång. Putsen ska hållas fuktig i minst tre dygn. Avfärgning av fasadytor Fasadytor, omfattningar, fasadlister, takfot dekorationer mm avfägas med kalkfärg 1, gotlandskalkfärg. Putsytorna förvattnas, grundas, med kalkvatten utan att rinningar uppstår. lagningar grundas ett antal gånger. c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

17 L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M 17(28) 2-27 Kalkfärg stryks i liggande åttor. I anbud ingår 5 strykningar. När avfärgningen är klar och godkänd fixeras den målade ytan med kalkvatten som dimmas på ytan utan att rinngar uppstår. Avfärgning av sockel Utförs med kalkfärg 2, våtblandad kalkfärg. Putsytorna förvattnas. Strykning utförs med pensel i liggande åttor och i två strykningar. Färgen ska torka ordentligt mellan strykningarna. Färgskiktet hålls fuktigt i minst tre dygn. KVALITETSKRAV PÅ FÄRDIG PUTS Puts ska ha god vidhäfning till underlaget ochmellan de olika påslagen. Den ska ha en enhetlig, levande struktur. Provning Entreprenören ska utföra prov för att säkerställa att kalkputsen karbonatiserat. prov utförs på tre ställen. Provning utförs i renblåst hål i utförd puts i två steg: 1. Prov görs först med torrt prov. En droppa fenoftaleinlösning appliceras i hålet. Röd, omedelbar reaktion visar att putsen ej karbonatiserat. Ingen färgreaktion anger helt eller delvis karbonatisering. 2. Om ingen färgreaktion erhålls vid prov 1 väts provhålet med destillerat vatten. Om röd färgreaktion erhålls är karbonatiseringen endast ytlig. Ingen reaktion betyder att putsen är helt karbonatiserad. Resulatat av provningen dokumenteras i entreprenörens kontrollplan. kalkavfärgningen får påbörjas först efter att putsen karbonatiserat. Efterarbeten Efter slutfört putsarbete återmonteras demonterade detaljer. LC LCS MÅLNING M M BYGGPLATSMÅLNING AV HUS ALLMÄNT Innan arbetet påbörjas ska till beställaren överlämnas en förteckning över de målningsmaterial som entreprenören har för avsikt att använda. avvikelse från material- och behandlingsföreskrift ska redovisas separat. Förteckningen ska godkännas av beställaren innan arbetet påbörjas. c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

18 L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M 18(28) 2-27 MATERIAL OCH VARUFÖRESKRIFTER De fabrikat och typer av målningsmaterial som anges i detta avsnitt är exempel för att klarlägga kvalitetsnivån. Andra likvärdiga fabrikat kan användas efter godkännande av beställaren. Rostskyddsfärg 1: WIBO Rostskyddsfärg Rostskyddsfärg 2: Serrablock Super Rostskyddsfärg 3: Isotrol grundfärg, klar Spädningsolja WIBO Spädningsolja Träolja JUPEX 45 Kinesisk träolja Grundfärg WIBOLINE Gammeldags Linoljegrund Mellanstrykningsfärg 1 WIBO Gammeldags mellanstrykningsfärg Mellanstrykninsgsfärg 2 Isoguard Pansar Färdigstrykningsfärg 1 WIBOLINE Gammeldags Linoljefärg c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

19 L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M 19(28) 2-27 Färdigstrykningsfärg 2 Isotrol Taktäck Spackel Linoljespackel WIBO UTFÖRANDEFÖRESKRIFTER Rengöring - tvätt Linoljefärg är känslig för alkalisk påverkan. Det är vanligt att skador uppstår p.g.a. bristfälligt bortsköljt alkaliskt tvättmedel. Det är viktigt att målad träyta som ska tvättas förvattnas för att tvättmedlet inte ska suga in kappilärt. Val av tvättmetod ska avgöras på plats genom test av tvättmedel från surt till alkaliskt. tre metoder testas innan beslut om vilken metod som ska användas. 1. Surt tvättmedel med ph-värde 1-3. Citronsyra eller fosforsyra. T.ex. Sani Kalkrent som innehåller fosforsyra. 2. Neutralt tvättmedel med ph-värde ca 7. Handdiskmedel typ YES. 3. Alkaliskt tvättmedel med ph-värde Typ "Fasadtvätt" som saluförs i färghandeln i olika fabrikat alternativt flytande såpa eller soda. Testen geomförs på följande vis: Träytan böts med rikligt med vatten. Det är viktigt att tvättmedlet inte penetrerar den gamla färgfilemn utan verkar på ytan där smutsen finns. Tag sedan en mjuk, tät borste och häll lite koncentrat i bortsen av de tre medlen och behandla tre olika delar av ytan. Efter att tvättmedlen fått verka några minuter sköljs de bort. Det effektivaste medlet används. Uppstrykningsprov Valda kulörer provstryks på hyvlat trä med bredd 145 mm och längd 1000 mm. Proven ska godkännas innan målning. Målning Trassel och trasor med linolja ska förvaras i tätt slutande plåtburkar för att undvika skada vid eventuell självantändning. Målning ska utföras enligt fabrikantens anvisningar. Underbehandling får inte påbörjas på underlag som inte är tillräckligt torrt eller på annat sätt olämpligt för föreskrivet behndling. c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

20 L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M 20(28) 2-27 All apllicering ska ske med pensel. Sista strykningen ska penselslätas. Slätningen ska följa träunderlagets struktur. Linoljefärg ska påföras i tunna skikt och arbetas väl in i underlaget. Målning ska ej utföras i direkt solsken för att undvika för snabb yttorkning med skinnbildning som följd. Vid borttagning av fägmaterial gäller att den ska ske till fast underlag. I målning av dörrar och portar ingår målning av beslag som ej är förnicklade. Beslag som ej ska målas ska demonteras innan målningsbehandling. Återmonteras efter utförd ommålning. Rötskadade partier ska bytas mot nytt virke i kvalitet så lika befintligt som möjligt. Gammalt virke får användas. KVALITETSKRAV PÅ FÄRDIGA FÄRG OCH LACKSKIKT Glans och kulör Glans framgår av föreslagna material Kulörer ska brytas med traditionella pigment enligt Linoljefärgslikaren. I anbud ingår en kulör för smide och två för portar. LCS.2 LCS.21 LCS.211 Generell byggplatsmålning Utvändig målning Målning av fasad och fasaddetaljer Ankarslutar Förbehandling Noggrann uppskarpning av rostskador med hårdmetallskrapa och stålbortsning av hela ytan. Tvättning före ommålning. Underbehandling Två ggr strykning med rostskyddsgrundfärg 3. Färdigbehandling 2 ggr strykning med färdigstrykningsfärg. Kulör I anbud ingår kulör: 1A-98, bensvart c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

21 L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M 21(28) 2-27 Ventilationsgaller och ventiler av vfz stålplåt Förbehandling Noggrann uppskarpning av rostskador med hårdmetallskrapa. Tvättning före ommålning. Underbehandling En ggr strykning med rostskyddsgrundfärg 2. Färdigbehandling 2 ggr strykning med färdigstrykningsfärg. Kulör Anpassad till omgivande putskulör Ventilationsgaller och ventiler av järn Förbehandling Noggrann uppskarpning av rostskador med hårdmetallskrapa. Tvättning före ommålning. Underbehandling En ggr strykning med rostskyddsgrundfärg 3. Färdigbehandling 2 ggr strykning med färdigstrykningsfärg. Kulör Anpassad till omgivande putskulör Stuprör, vattkupor och stuprörsstift Förbehandling Noggrann uppskarpning av rostskador med hårdmetallskrapa. Tvättning före ommålning. Underbehandling En ggr strykning med rostskyddsgrundfärg 2. Färdigbehandling 2 ggr strykning med färdigstrykningsfärg. Kulör I anbud ingår kulör: 1A-98, bensvart c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

22 L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M 22(28) 2-27 Målning av takfotsbräda vid Tiondeboden och den gula delen av Biskopshuset Förbehandling Tvättas med rengöringsmedel så att färgytan blir ren. Skrapas ned till fastsittande färgunderlag. Mellanbehandling En ggr strykning med mellanstrykningsfärg 1. Färdigbehandling Två ggr strykning med färdigstrykningsfärg 1 LCS.212 Målning av trappor, stegar, lejdare, räcken, ledstänger o d utomhus Smidesräcke vid terrass och trappa Förbehandling Noggrann uppskarpning av rostskador med hårdmetallskrapa och stålbortsning av hela ytan. Tvättning före ommålning. Underbehandling Två ggr strykning med rostskyddsgrundfärg 3. Färdigbehandling 2 ggr strykning med färdigstrykningsfärg. Kulör I anbud ingår kulör: 1A-98, bensvart LCS.213 Målning av tak och takdetaljer utomhus Plåtarbeten på tak - målad vfz stålplåt Förbehandling Noggrann uppskarpning av rostskador med hårdmetallskrapa. Tvättning före ommålning. Underbehandling En ggr strykning med rostskyddsgrundfärg 2. c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

23 L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M 23(28) 2-27 Mellanbehandling En ggr strykning med mellanstrykningsfärg 2. Skikttjocklek 60 my. Färdigbehandling En ggr strykning med färdigstrykningsfärg 2. Skikttjocklek 40 my.. Kulör Svart LCS.214 Målning av balkonger, skärmtak o d Avser smidesram vid balkong Förbehandling Noggrann uppskarpning av rostskador med hårdmetallskrapa och stålbortsning av hela ytan. Tvättning före ommålning. Underbehandling Två ggr strykning med rostskyddsgrundfärg 3. Färdigbehandling 2 ggr strykning med färdigstrykningsfärg 1. Kulör I anbud ingår kulör: 1A-98, bensvart LCS.2311 Målning av portar, dörrar, entrépartier, luckor o d utomhus Portar till källarvåning mot gården och till bottenvåningen mot Lektorsgatan Portarna inklusive karm, där sådan finns, målas i sin helhet. Förbehandling Målat trä tvättas enligt ovan samt skarapas ned till fast sittande färgunderlag. Underbehandling Trärena ytor inoljas med träolja. Oljan påförs flödigt så att trät mättas. Om ytan står blank efter ca minuter torkas överskottet bort. Underbehandling Trärena ytor stryks en gång tunnt med pigmenterad mellanstrykningsfärg spädd med 50% spädningsolja. c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

24 L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M 24(28) 2-27 Mellanbehandling En ggr strykning med mellanstrykningsfärg 1 Färdigbehandling Två ggr strykning med färdigstrykningsfärg 1. Kulör: Kulörbyte till en grögrå kulör Smidesdetaljer på portar: Förbehandling Noggrann uppskarpning av rostskador med hårdmetallskrapa och stålbortsning av hela ytan. Tvättning före ommålning. Underbehandling Två ggr strykning med rostskyddsgrundfärg 3. Färdigbehandling 2 ggr strykning med färdigstrykningsfärg 1. Kulör I anbud ingår grön-kulör, kulörbyte. c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

25 M SKIKT AV BELÄGGNINGS- OCH BEKLÄDNADSVAROR I HUS 25(28) 2-27 M MB MBB MBB.1 MBB.11 MBB.111 SKIKT AV BELÄGGNINGS- OCH BEKLÄDNADSVAROR I HUS BELÄGGNINGAR OCH BEKLÄDNADER AV PLATTOR AV NATURSTEN, BETONG, KONSTBETONG, KERAMIK, MOSAIK E D BELÄGGNINGAR OCH BEKLÄDNADER AV PLATTOR AV NATURSTEN ELLER KONSTBETONG Beläggningar av plattor av natursten eller konstbetong Beläggningar av plattor av natursten eller konstbetong utomhus Beläggningar av plattor av natursten eller konstbetong på balkong, altan e d utomhus Avser omläggning av befintlig terrassbeläggning: Granitplattor för beläggning av terrassen ska vara 50 mm granit, bredd enligt ritning, med flammad yta. I anbud ingår stensort Grå Bohus Näsinge. Plattor läggs i bruk på underlag av betong och tätskikt. Se Stenhandboken kapitel Utemiljö. Sättbruk och fog ska vara typ anläggningscement CEM IBV/LA/SR. Infästning av befintligt smidesräcke Befintlig infästning kontrolleras i samband med omläggning av terrassen. Infästningen görs på nytt i ramkantstenen, frisen. Centrum 150 mm från kanten. Hål borras med diameter större än räckesinfästningen. Efter montering av räcket fylls hålet med härdplast som ansluts till smidesståndaren med hålkäl. MBB.112 Beläggningar av plattor av natursten eller konstbetong på trappa, entréplan e d utomhus Avser återläggning av demonterade plansteg med sättbruk. Läggs i bruk lika terrassen. Sättsteg i trappan Sättsteg putsas med cementbruk och avfärgas med silikatfärg. Grundning: En ggr med KEIM Silan-100 c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

26 M SKIKT AV BELÄGGNINGS- OCH BEKLÄDNADSVAROR I HUS 26(28) 2-27 Färdigbehandling: Två ggr strykning med KEIM Concretal C c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

27 Y MÄRKNING, KONTROLL, DOKUMENTATION M M 27(28) 2-27 Y YS YSK YSK.3 YSK.31 YSK.4 YSK.7 YSK.72 MÄRKNING, KONTROLL, DOKUMENTATION M M MÄRKNING, KONTROLL, DOKUMENTATION M M I HUS TEKNISK DOKUMENTATION FÖR HUS Relationshandlingar för hus Underlag för relationshandlingar för hus Entreprenören ska upprätta underlag för relationshandlingar. På gällande ritningar ska förändringar under entreprenadtiden föras in samt omfattning av olika behandlingstyper. Förteckning av samtliga använda material samt beskrivning av utförda behandlingar. Underlaget ska överlämnas senast vid slutbesiktningen. Kontrollplaner för hus Entreprenören ska senast vid slutbesiktningen redovisa vidimerad kontrollplan avseende kontroll av karbonatisering mm i enligthet med denna beskrivning. Underhållsinstruktioner för hus Upprättade underhållsinstruktioner för hus Entreprenören ska upprätta underhållsinstruktion avseende använda och inbyggda material. c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx

28 Z DIVERSE TÄTNINGAR, KOMPLETTERINGAR, INFÄSTNINGAR O D 28(28) 2-27 Z ZSE DIVERSE TÄTNINGAR, KOMPLETTERINGAR, INFÄSTNINGAR O D FÄSTDON c:\users\björn\documents\norman \projekt\biskopsgården\beskrivning\biskopsgarden utvandig_restaurering_tb dnr_ s_fu.docx
