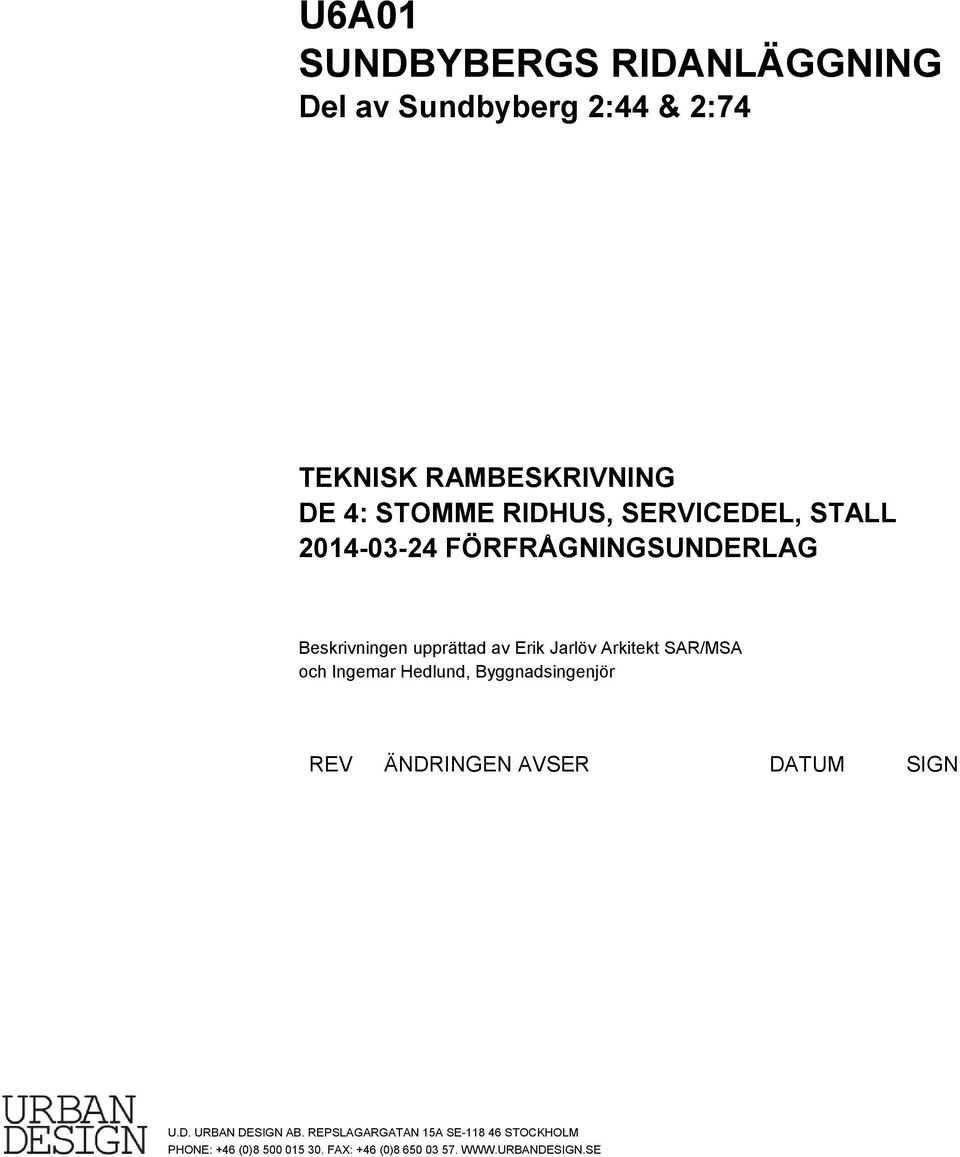

1 U6A01 SUNDBYBERGS RIDANLÄGGNING TEKNISK RAMBESKRIVNING DE 4: STOMME RIDHUS, SERVICEDEL, STALL Beskrivningen upprättad av Erik Jarlöv Arkitekt SAR/MSA och Ingemar Hedlund, Byggnadsingenjör REV ÄNDRINGEN AVSER DATUM SIGN...

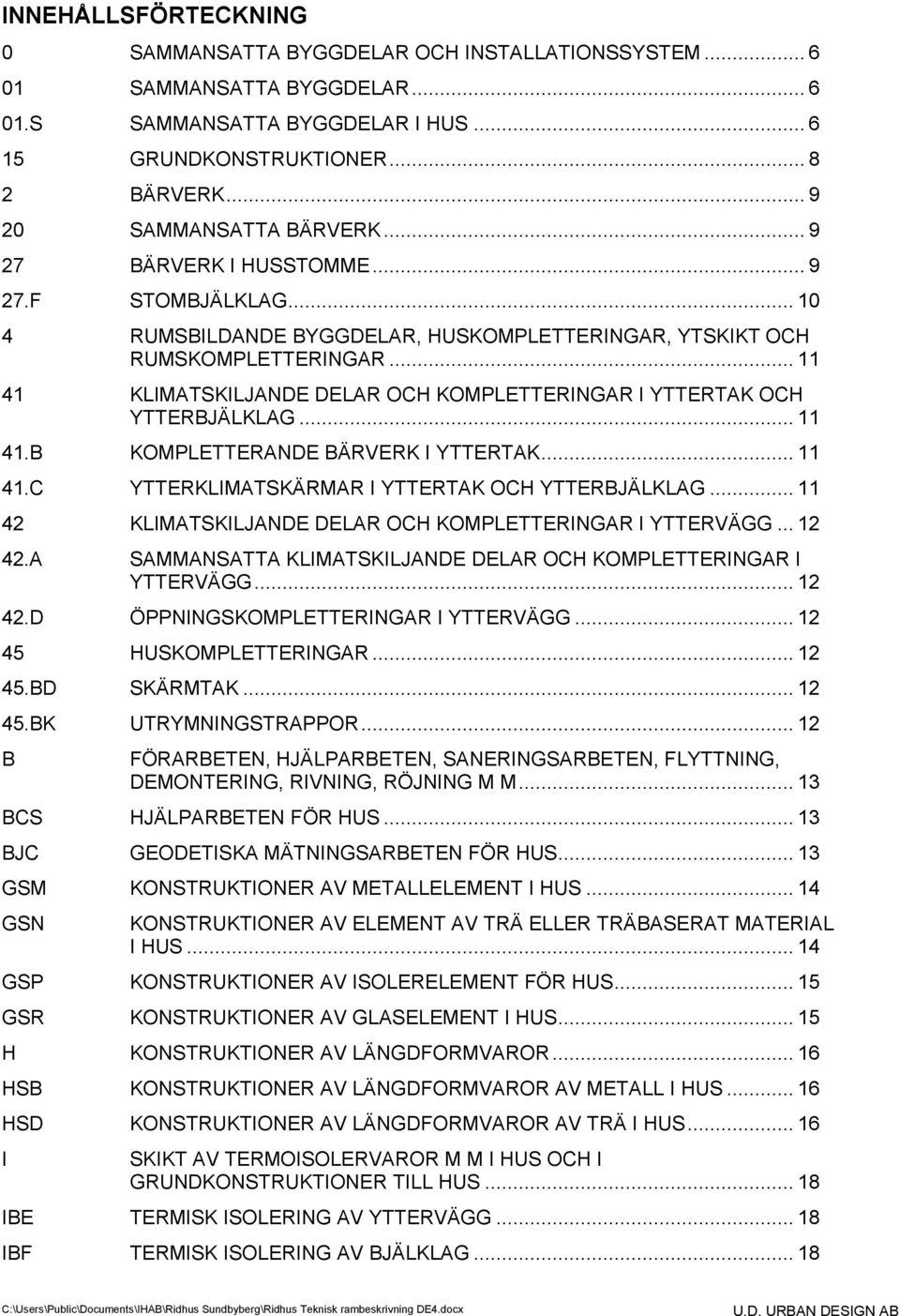

2 INNEHÅLLSFÖRTECKNING 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM SAMMANSATTA BYGGDELAR S SAMMANSATTA BYGGDELAR I HUS GRUNDKONSTRUKTIONER BÄRVERK SAMMANSATTA BÄRVERK BÄRVERK I HUSSTOMME F STOMBJÄLKLAG RUMSBILDANDE BYGGDELAR, HUSKOMPLETTERINGAR, YTSKIKT OCH RUMSKOMPLETTERINGAR KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERTAK OCH YTTERBJÄLKLAG B KOMPLETTERANDE BÄRVERK I YTTERTAK C YTTERKLIMATSKÄRMAR I YTTERTAK OCH YTTERBJÄLKLAG KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERVÄGG A SAMMANSATTA KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERVÄGG D ÖPPNINGSKOMPLETTERINGAR I YTTERVÄGG HUSKOMPLETTERINGAR BD SKÄRMTAK BK UTRYMNINGSTRAPPOR B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M BCS HJÄLPARBETEN FÖR HUS BJC GEODETISKA MÄTNINGSARBETEN FÖR HUS GSM KONSTRUKTIONER AV METALLELEMENT I HUS GSN KONSTRUKTIONER AV ELEMENT AV TRÄ ELLER TRÄBASERAT MATERIAL I HUS GSP KONSTRUKTIONER AV ISOLERELEMENT FÖR HUS GSR KONSTRUKTIONER AV GLASELEMENT I HUS H KONSTRUKTIONER AV LÄNGDFORMVAROR HSB KONSTRUKTIONER AV LÄNGDFORMVAROR AV METALL I HUS HSD KONSTRUKTIONER AV LÄNGDFORMVAROR AV TRÄ I HUS I SKIKT AV TERMOISOLERVAROR M M I HUS OCH I GRUNDKONSTRUKTIONER TILL HUS IBE TERMISK ISOLERING AV YTTERVÄGG IBF TERMISK ISOLERING AV BJÄLKLAG... 18

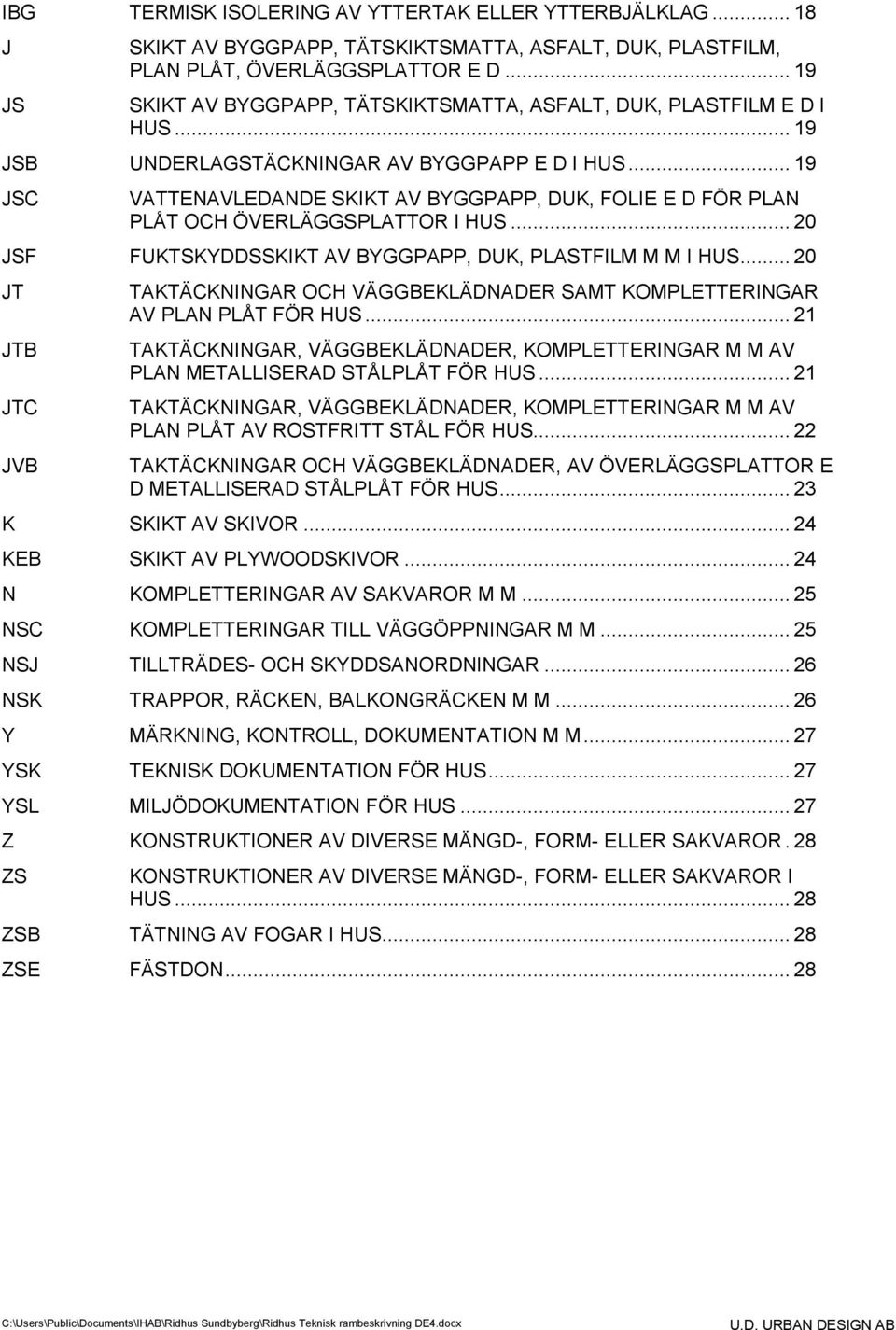

3 IBG TERMISK ISOLERING AV YTTERTAK ELLER YTTERBJÄLKLAG J JS SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM E D I HUS JSB UNDERLAGSTÄCKNINGAR AV BYGGPAPP E D I HUS JSC VATTENAVLEDANDE SKIKT AV BYGGPAPP, DUK, FOLIE E D FÖR PLAN PLÅT OCH ÖVERLÄGGSPLATTOR I HUS JSF FUKTSKYDDSSKIKT AV BYGGPAPP, DUK, PLASTFILM M M I HUS JT JTB JTC JVB TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER SAMT KOMPLETTERINGAR AV PLAN PLÅT FÖR HUS TAKTÄCKNINGAR, VÄGGBEKLÄDNADER, KOMPLETTERINGAR M M AV PLAN METALLISERAD STÅLPLÅT FÖR HUS TAKTÄCKNINGAR, VÄGGBEKLÄDNADER, KOMPLETTERINGAR M M AV PLAN PLÅT AV ROSTFRITT STÅL FÖR HUS TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER, AV ÖVERLÄGGSPLATTOR E D METALLISERAD STÅLPLÅT FÖR HUS K SKIKT AV SKIVOR KEB SKIKT AV PLYWOODSKIVOR N KOMPLETTERINGAR AV SAKVAROR M M NSC KOMPLETTERINGAR TILL VÄGGÖPPNINGAR M M NSJ TILLTRÄDES- OCH SKYDDSANORDNINGAR NSK TRAPPOR, RÄCKEN, BALKONGRÄCKEN M M Y MÄRKNING, KONTROLL, DOKUMENTATION M M YSK TEKNISK DOKUMENTATION FÖR HUS YSL MILJÖDOKUMENTATION FÖR HUS Z KONSTRUKTIONER AV DIVERSE MÄNGD-, FORM- ELLER SAKVAROR. 28 ZS KONSTRUKTIONER AV DIVERSE MÄNGD-, FORM- ELLER SAKVAROR I HUS ZSB TÄTNING AV FOGAR I HUS ZSE FÄSTDON... 28

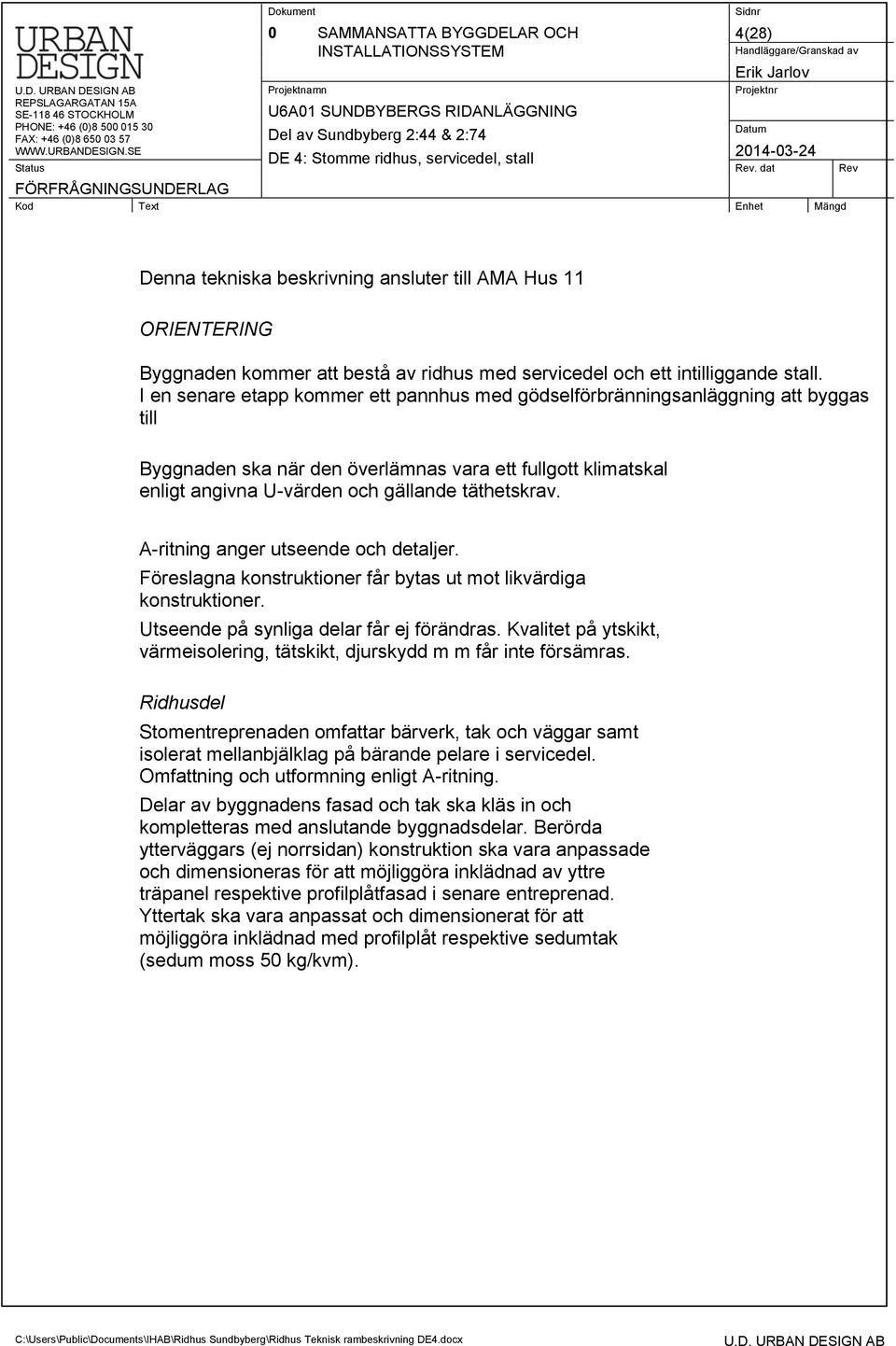

4 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 4(28) Denna tekniska beskrivning ansluter till AMA Hus 11 ORIENTERING Byggnaden kommer att bestå av ridhus med servicedel och ett intilliggande stall. I en senare etapp kommer ett pannhus med gödselförbränningsanläggning att byggas till Byggnaden ska när den överlämnas vara ett fullgott klimatskal enligt angivna U-värden och gällande täthetskrav. A-ritning anger utseende och detaljer. Föreslagna konstruktioner får bytas ut mot likvärdiga konstruktioner. Utseende på synliga delar får ej förändras. Kvalitet på ytskikt, värmeisolering, tätskikt, djurskydd m m får inte försämras. Ridhusdel Stomentreprenaden omfattar bärverk, tak och väggar samt isolerat mellanbjälklag på bärande pelare i servicedel. Omfattning och utformning enligt A-ritning. Delar av byggnadens fasad och tak ska kläs in och kompletteras med anslutande byggnadsdelar. Berörda ytterväggars (ej norrsidan) konstruktion ska vara anpassade och dimensioneras för att möjliggöra inklädnad av yttre träpanel respektive profilplåtfasad i senare entreprenad. Yttertak ska vara anpassat och dimensionerat för att möjliggöra inklädnad med profilplåt respektive sedumtak (sedum moss 50 kg/kvm).

5 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 5(28) Stalldel Stomentreprenaden omfattar bärverk, tak och ytterväggar. Utsidan av ytterväggar vara beklädd med träpanel Entreprenören ska föreslå en taklösning med en så öppen konstruktion som möjligt, dvs takstolar eller dragband som tillåter ventilation, el, takavvattning och taköppningar samt minimerar dammhyllor. Bakta de stora snöfickorna på taket. Utformning sker i samråd med arkitekt och beställare.

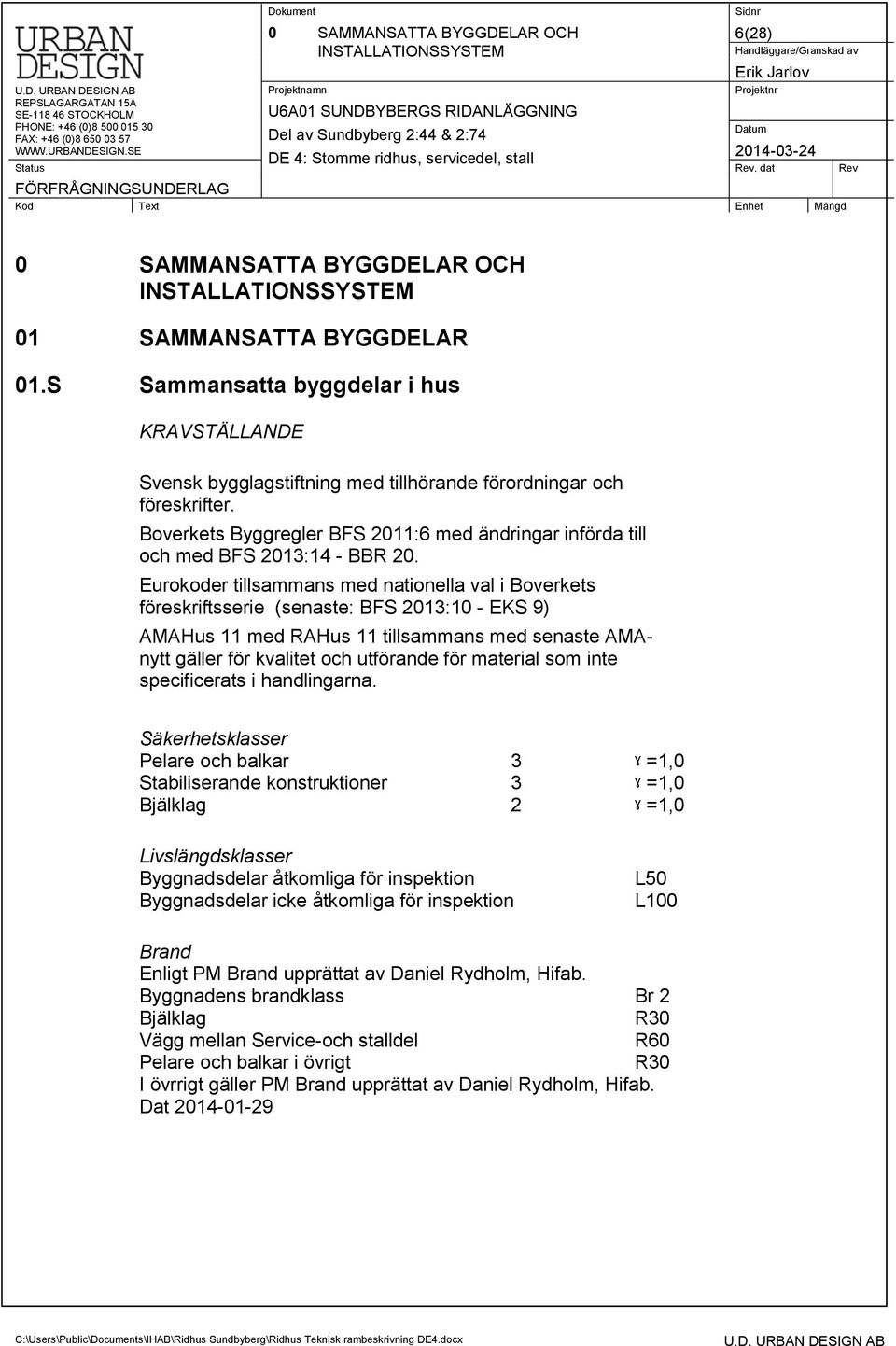

6 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 6(28) 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 01 SAMMANSATTA BYGGDELAR 01.S Sammansatta byggdelar i hus KRAVSTÄLLANDE Svensk bygglagstiftning med tillhörande förordningar och föreskrifter. Boverkets Byggregler BFS 2011:6 med ändringar införda till och med BFS 2013:14 - BBR 20. Eurokoder tillsammans med nationella val i Boverkets föreskriftsserie (senaste: BFS 2013:10 - EKS 9) AMAHus 11 med RAHus 11 tillsammans med senaste AMAnytt gäller för kvalitet och utförande för material som inte specificerats i handlingarna. Säkerhetsklasser Pelare och balkar 3 ˠ =1,0 Stabiliserande konstruktioner 3 ˠ =1,0 Bjälklag 2 ˠ =1,0 Livslängdsklasser Byggnadsdelar åtkomliga för inspektion Byggnadsdelar icke åtkomliga för inspektion L50 L100 Brand Enligt PM Brand upprättat av Daniel Rydholm, Hifab. Byggnadens brandklass Br 2 Bjälklag R30 Vägg mellan Service-och stalldel R60 Pelare och balkar i övrigt R30 I övrrigt gäller PM Brand upprättat av Daniel Rydholm, Hifab. Dat

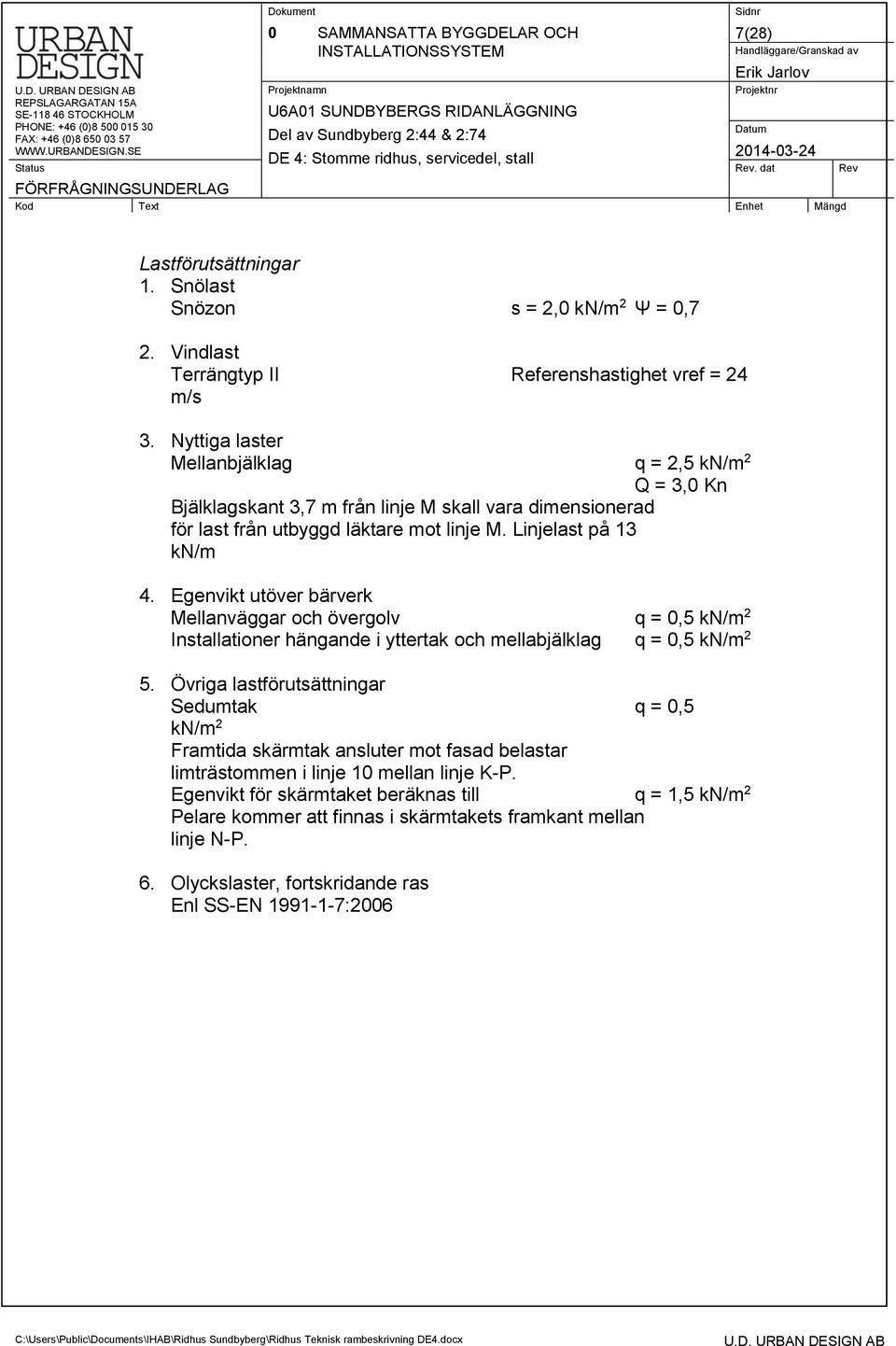

7 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 7(28) Lastförutsättningar 1. Snölast Snözon s = 2,0 kn/m 2 Ψ = 0,7 2. Vindlast Terrängtyp II Referenshastighet vref = 24 m/s 3. Nyttiga laster Mellanbjälklag q = 2,5 kn/m 2 Q = 3,0 Kn Bjälklagskant 3,7 m från linje M skall vara dimensionerad för last från utbyggd läktare mot linje M. Linjelast på 13 kn/m 4. Egenvikt utöver bärverk Mellanväggar och övergolv q = 0,5 kn/m 2 Installationer hängande i yttertak och mellabjälklag q = 0,5 kn/m 2 5. Övriga lastförutsättningar Sedumtak q = 0,5 kn/m 2 Framtida skärmtak ansluter mot fasad belastar limträstommen i linje 10 mellan linje K-P. Egenvikt för skärmtaket beräknas till q = 1,5 kn/m 2 Pelare kommer att finnas i skärmtakets framkant mellan linje N-P. 6. Olyckslaster, fortskridande ras Enl SS-EN :2006

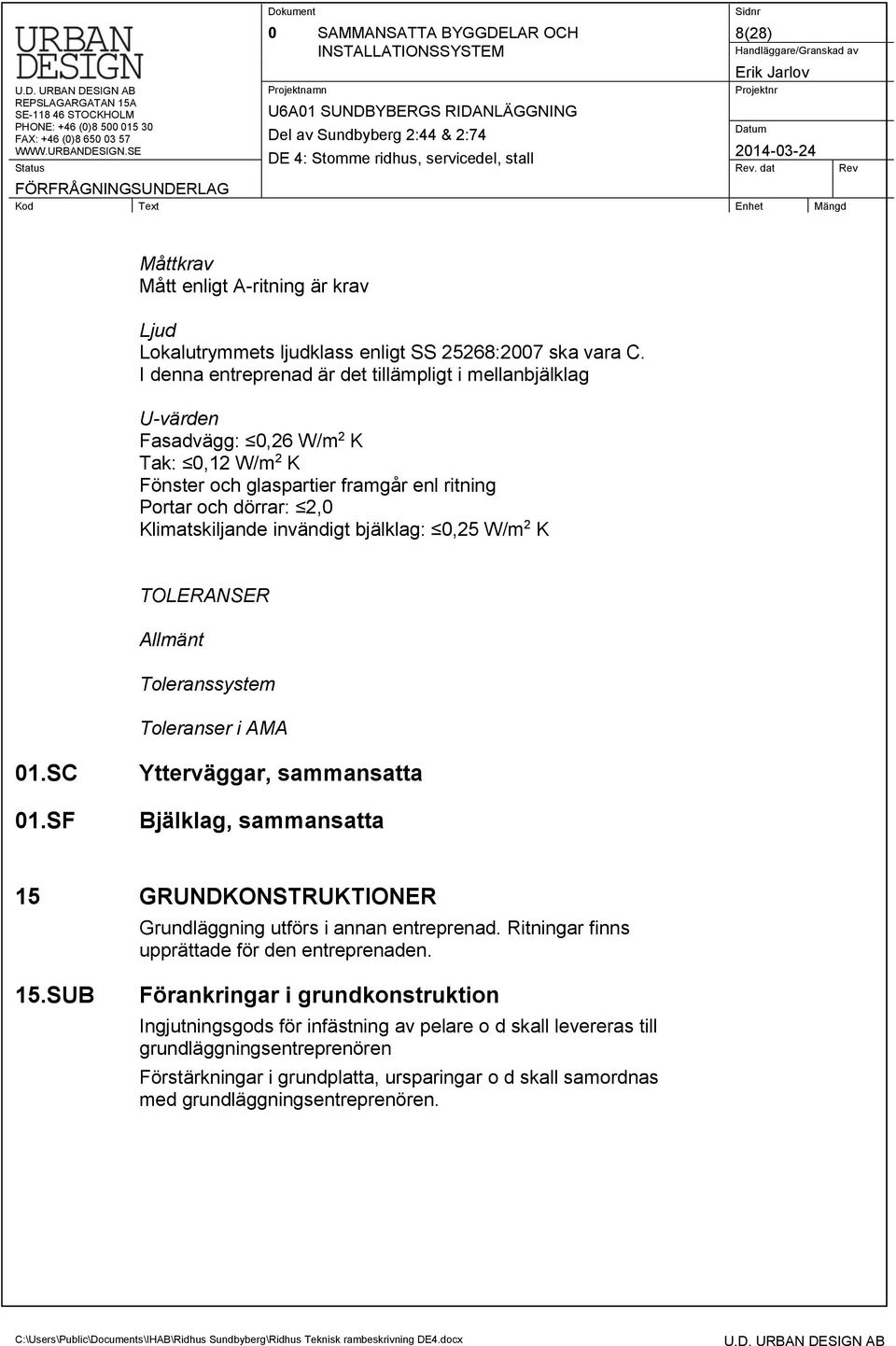

8 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 8(28) Måttkrav Mått enligt A-ritning är krav Ljud Lokalutrymmets ljudklass enligt SS 25268:2007 ska vara C. I denna entreprenad är det tillämpligt i mellanbjälklag U-värden Fasadvägg: 0,26 W/m 2 K Tak: 0,12 W/m 2 K Fönster och glaspartier framgår enl ritning Portar och dörrar: 2,0 Klimatskiljande invändigt bjälklag: 0,25 W/m 2 K TOLERANSER Allmänt Toleranssystem Toleranser i AMA 01.SC 01.SF Ytterväggar, sammansatta Bjälklag, sammansatta 15 GRUNDKONSTRUKTIONER Grundläggning utförs i annan entreprenad. Ritningar finns upprättade för den entreprenaden. 15.SUB Förankringar i grundkonstruktion Ingjutningsgods för infästning av pelare o d skall levereras till grundläggningsentreprenören Förstärkningar i grundplatta, ursparingar o d skall samordnas med grundläggningsentreprenören.

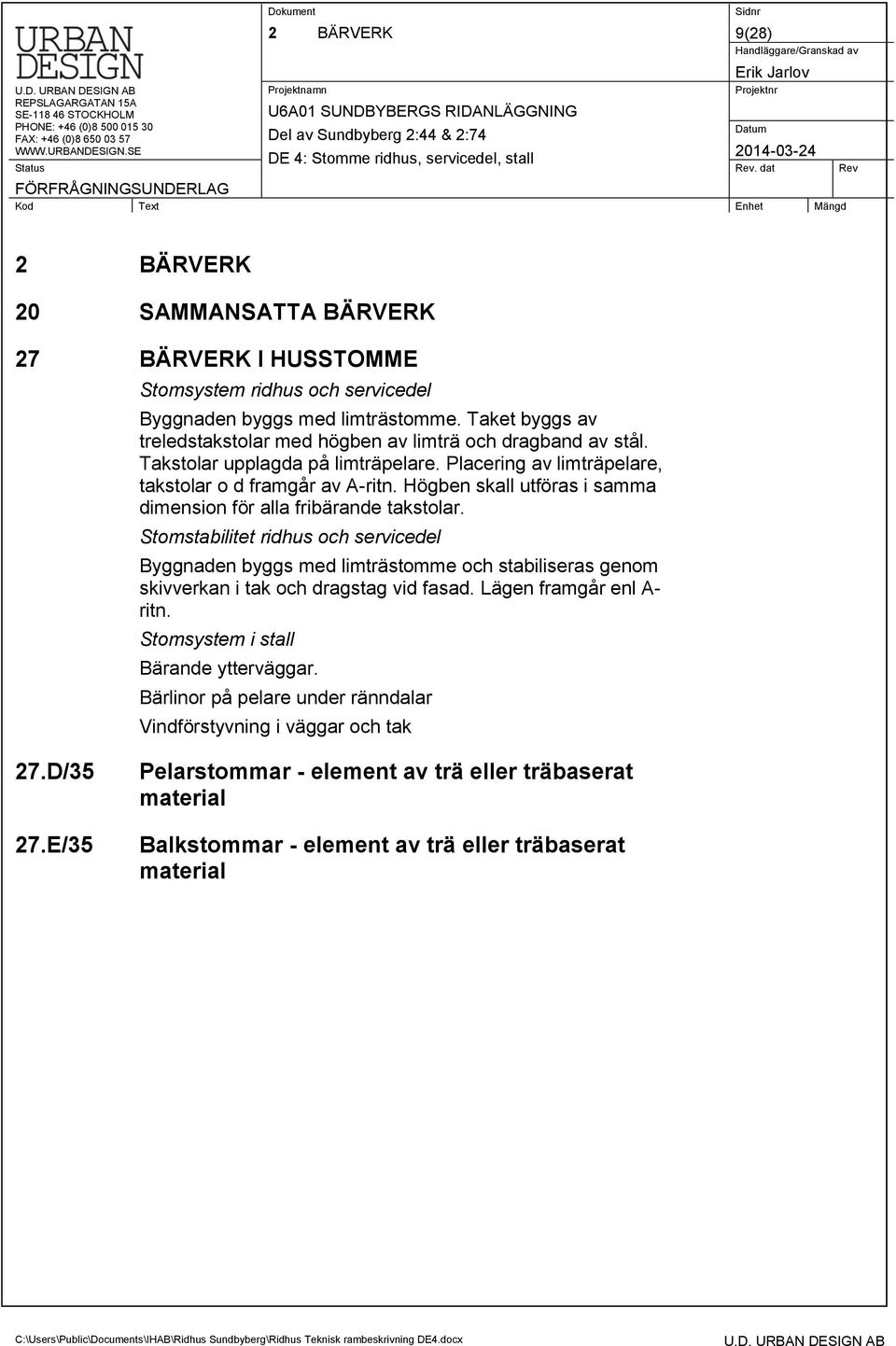

9 2 BÄRVERK 9(28) 2 BÄRVERK 20 SAMMANSATTA BÄRVERK 27 BÄRVERK I HUSSTOMME Stomsystem ridhus och servicedel Byggnaden byggs med limträstomme. Taket byggs av treledstakstolar med högben av limträ och dragband av stål. Takstolar upplagda på limträpelare. Placering av limträpelare, takstolar o d framgår av A-ritn. Högben skall utföras i samma dimension för alla fribärande takstolar. Stomstabilitet ridhus och servicedel Byggnaden byggs med limträstomme och stabiliseras genom skivverkan i tak och dragstag vid fasad. Lägen framgår enl A- ritn. Stomsystem i stall Bärande ytterväggar. Bärlinor på pelare under ränndalar Vindförstyvning i väggar och tak 27.D/35 27.E/35 Pelarstommar - element av trä eller träbaserat material Balkstommar - element av trä eller träbaserat material

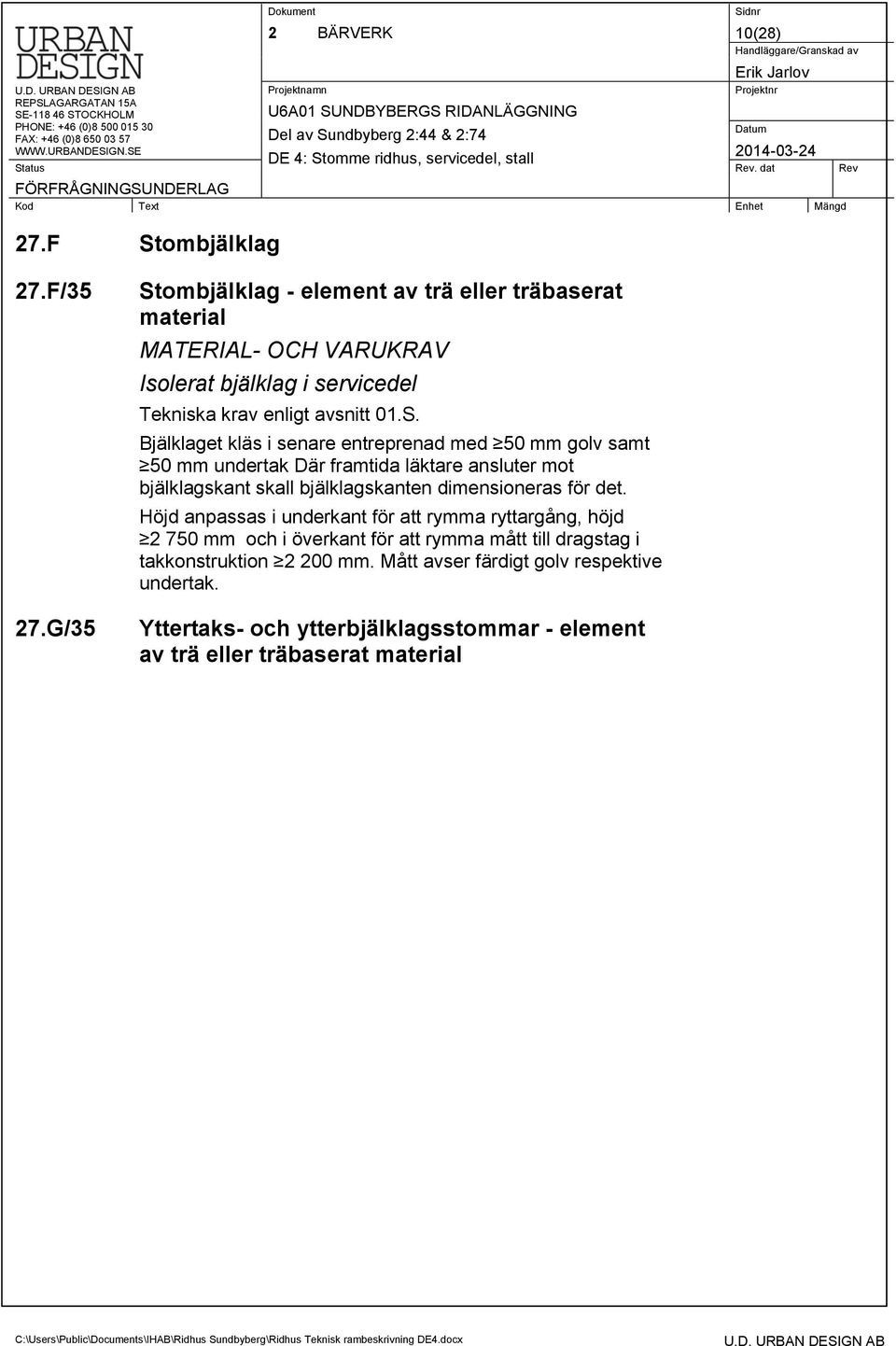

10 2 BÄRVERK 10(28) 27.F Stombjälklag 27.F/35 27.G/35 Stombjälklag - element av trä eller träbaserat material MATERIAL- OCH VARUKRAV Isolerat bjälklag i servicedel Tekniska krav enligt avsnitt 01.S. Bjälklaget kläs i senare entreprenad med 50 mm golv samt 50 mm undertak Där framtida läktare ansluter mot bjälklagskant skall bjälklagskanten dimensioneras för det. Höjd anpassas i underkant för att rymma ryttargång, höjd mm och i överkant för att rymma mått till dragstag i takkonstruktion mm. Mått avser färdigt golv respektive undertak. Yttertaks- och ytterbjälklagsstommar - element av trä eller träbaserat material

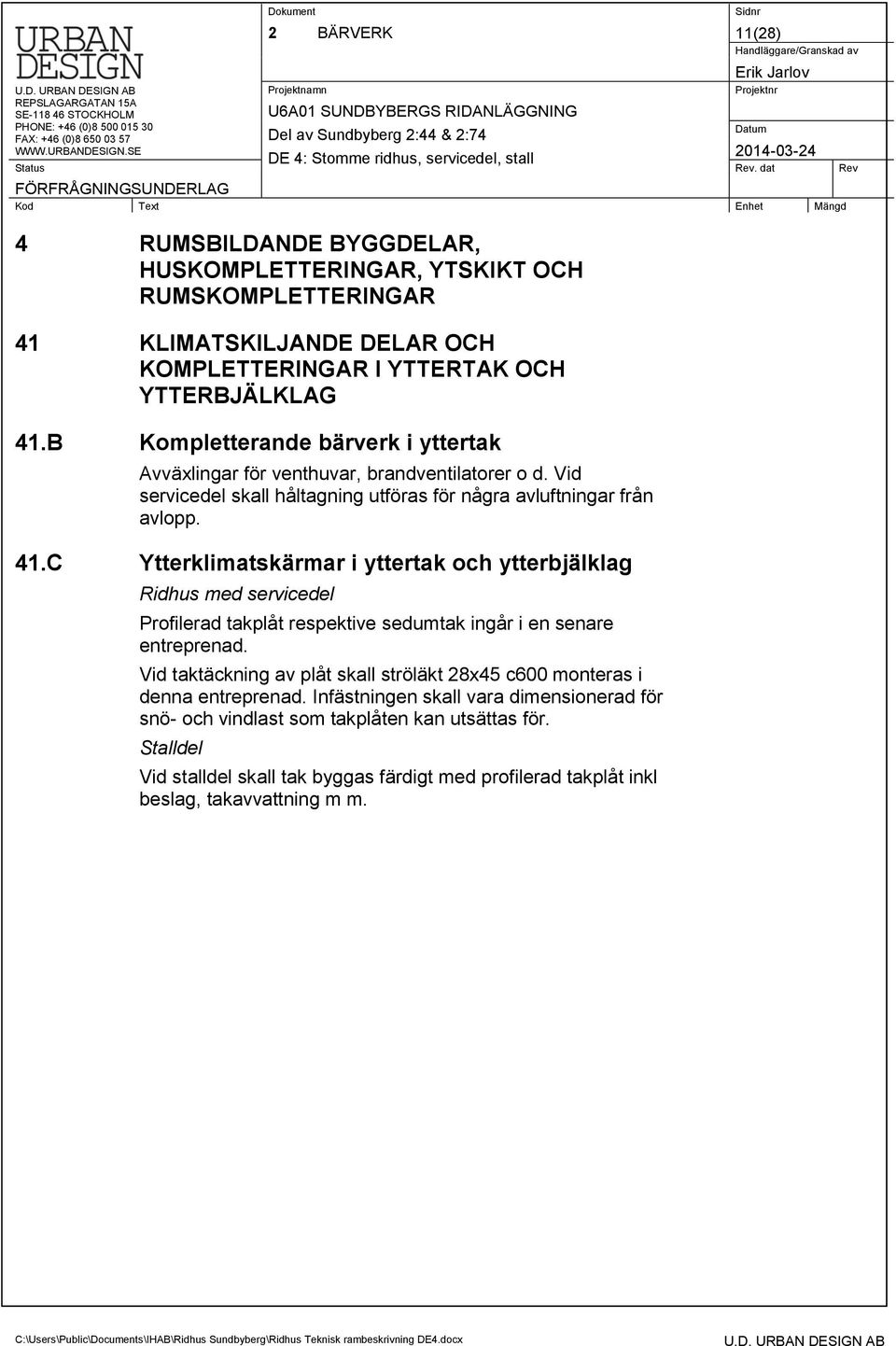

11 2 BÄRVERK 11(28) 4 RUMSBILDANDE BYGGDELAR, HUSKOMPLETTERINGAR, YTSKIKT OCH RUMSKOMPLETTERINGAR 41 KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERTAK OCH YTTERBJÄLKLAG 41.B Kompletterande bärverk i yttertak Avväxlingar för venthuvar, brandventilatorer o d. Vid servicedel skall håltagning utföras för några avluftningar från avlopp. 41.C Ytterklimatskärmar i yttertak och ytterbjälklag Ridhus med servicedel Profilerad takplåt respektive sedumtak ingår i en senare entreprenad. Vid taktäckning av plåt skall ströläkt 28x45 c600 monteras i denna entreprenad. Infästningen skall vara dimensionerad för snö- och vindlast som takplåten kan utsättas för. Stalldel Vid stalldel skall tak byggas färdigt med profilerad takplåt inkl beslag, takavvattning m m.

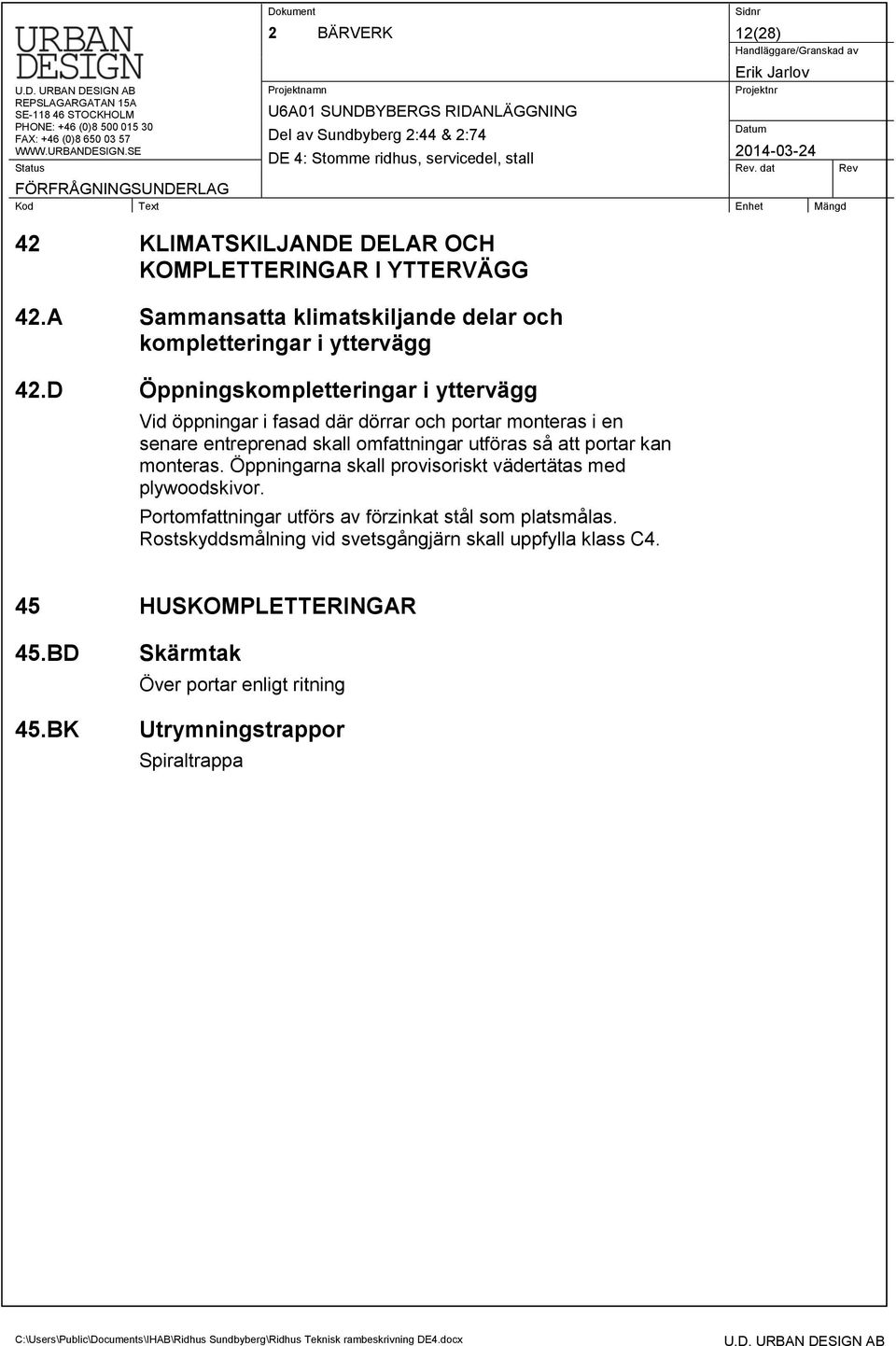

12 2 BÄRVERK 12(28) 42 KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERVÄGG 42.A Sammansatta klimatskiljande delar och kompletteringar i yttervägg 42.D Öppningskompletteringar i yttervägg Vid öppningar i fasad där dörrar och portar monteras i en senare entreprenad skall omfattningar utföras så att portar kan monteras. Öppningarna skall provisoriskt vädertätas med plywoodskivor. Portomfattningar utförs av förzinkat stål som platsmålas. Rostskyddsmålning vid svetsgångjärn skall uppfylla klass C4. 45 HUSKOMPLETTERINGAR 45.BD 45.BK Skärmtak Över portar enligt ritning Utrymningstrappor Spiraltrappa

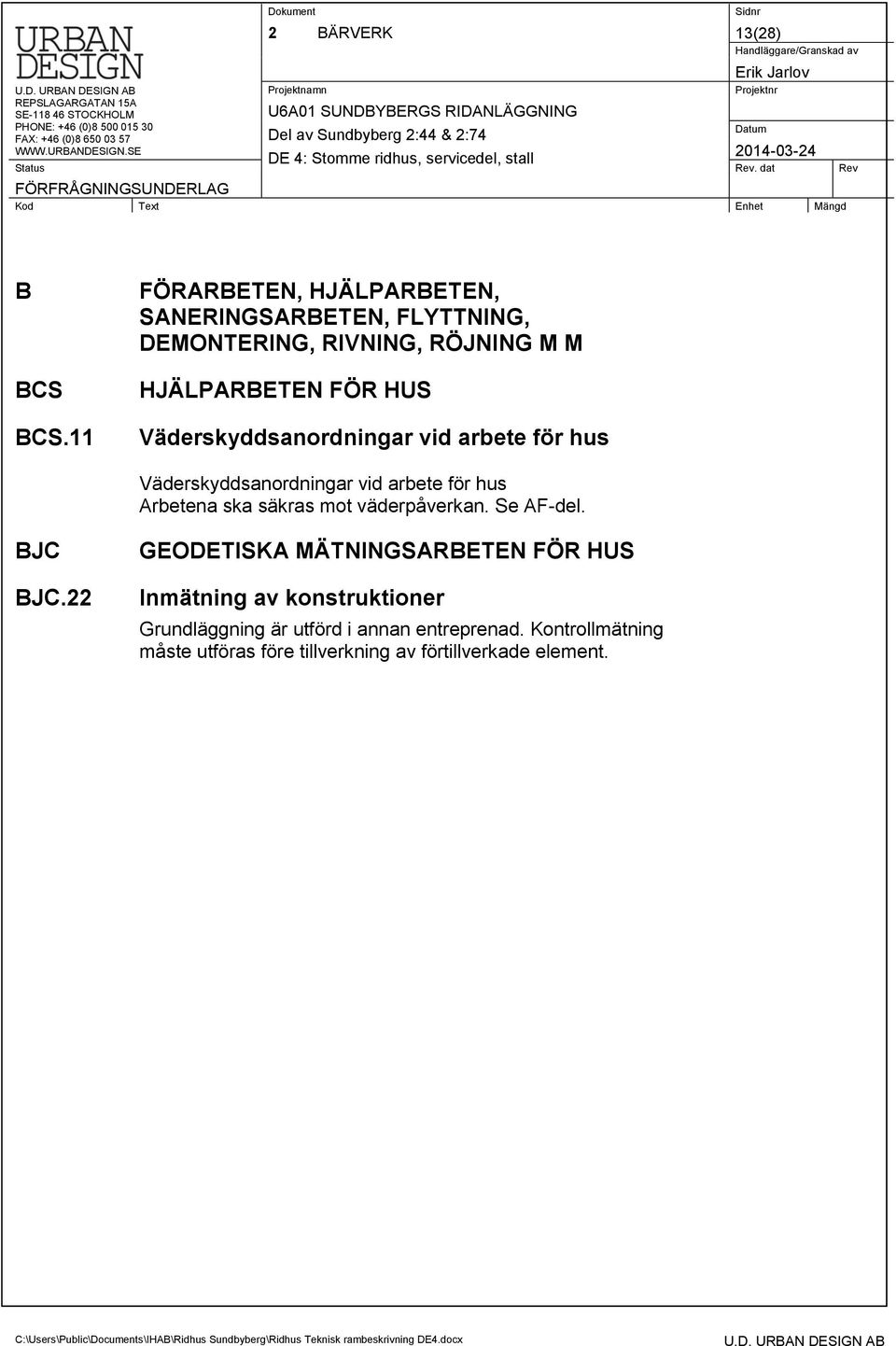

13 2 BÄRVERK 13(28) B BCS BCS.11 FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M HJÄLPARBETEN FÖR HUS Väderskyddsanordningar vid arbete för hus Väderskyddsanordningar vid arbete för hus Arbetena ska säkras mot väderpåverkan. Se AF-del. BJC BJC.22 GEODETISKA MÄTNINGSARBETEN FÖR HUS Inmätning av konstruktioner Grundläggning är utförd i annan entreprenad. Kontrollmätning måste utföras före tillverkning av förtillverkade element.

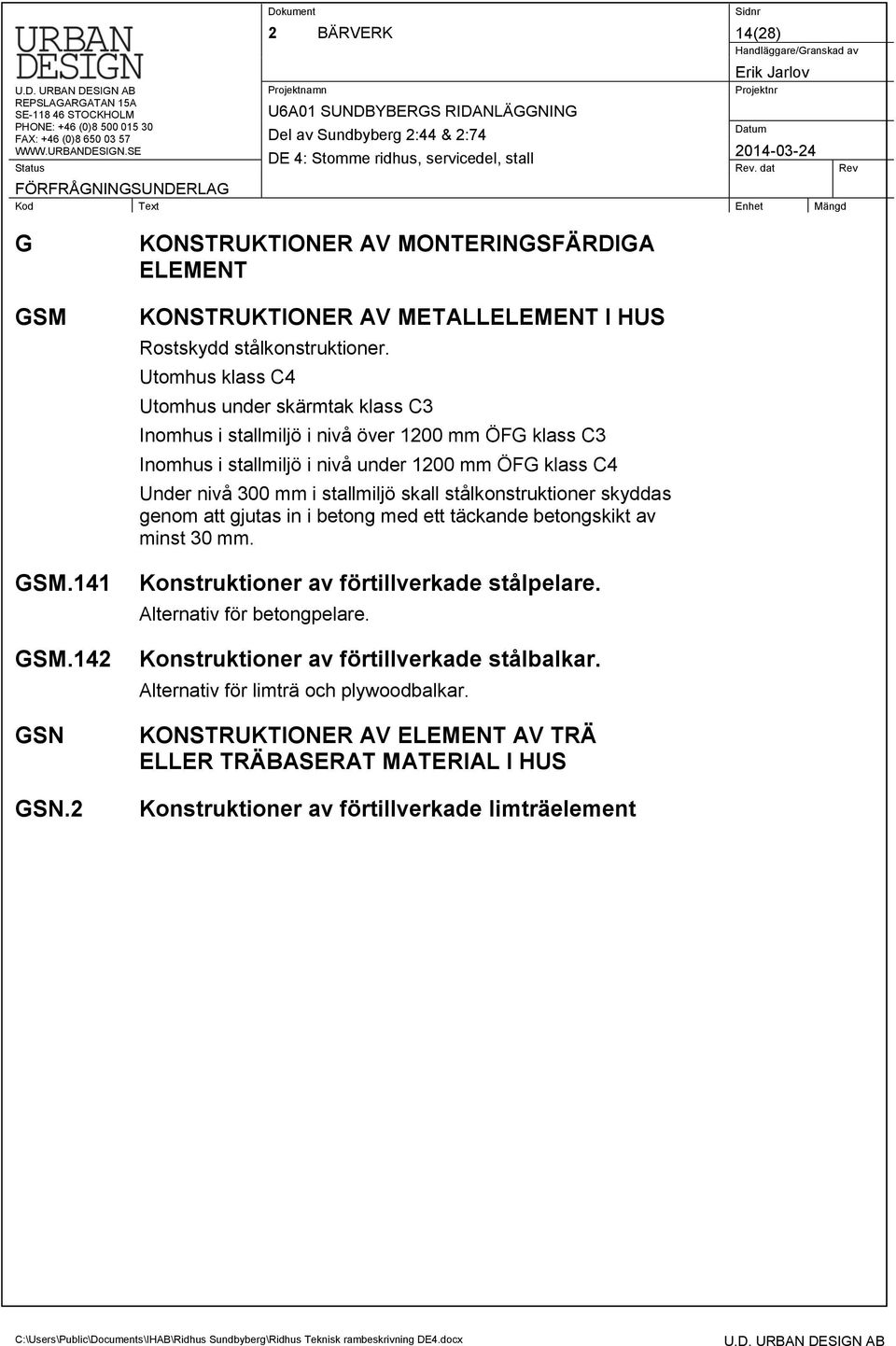

14 2 BÄRVERK 14(28) G GSM GSM.141 GSM.142 GSN GSN.2 KONSTRUKTIONER AV MONTERINGSFÄRDIGA ELEMENT KONSTRUKTIONER AV METALLELEMENT I HUS Rostskydd stålkonstruktioner. Utomhus klass C4 Utomhus under skärmtak klass C3 Inomhus i stallmiljö i nivå över 1200 mm ÖFG klass C3 Inomhus i stallmiljö i nivå under 1200 mm ÖFG klass C4 Under nivå 300 mm i stallmiljö skall stålkonstruktioner skyddas genom att gjutas in i betong med ett täckande betongskikt av minst 30 mm. Konstruktioner av förtillverkade stålpelare. Alternativ för betongpelare. Konstruktioner av förtillverkade stålbalkar. Alternativ för limträ och plywoodbalkar. KONSTRUKTIONER AV ELEMENT AV TRÄ ELLER TRÄBASERAT MATERIAL I HUS Konstruktioner av förtillverkade limträelement

15 2 BÄRVERK 15(28) GSP KONSTRUKTIONER AV ISOLERELEMENT FÖR HUS GSP.32 GSR GSR.12 Konstruktioner av isolerelement i yttervägg för hus MATERIAL- OCH VARUKRAV Sandwichelement av plåt med mineralullskärna Tekniska krav enl avsnitt 01.S Förtillverkade brandskyddade panelelement. Tjocklek mm Plåtprofil Ruukki M15 eller likvärdig gestaltning. Ytbeläggning och korrosionsskydd: Galvaniserad och lackerad stålplåt med PVDF-beläggning. Elementen ska uppfylla erfordeliga krav för lantbruksbyggnad. Kulör enligt A-ritning. Skarvar som kommer att vara synliga skall utföras med profilerad täckplåt enl leverantörens standard. Skarvar som döljs kan få täckas med enklare slätplåt. KONSTRUKTIONER AV GLASELEMENT I HUS Ytterväggar av glaselement Gavelspetsar av glaselement

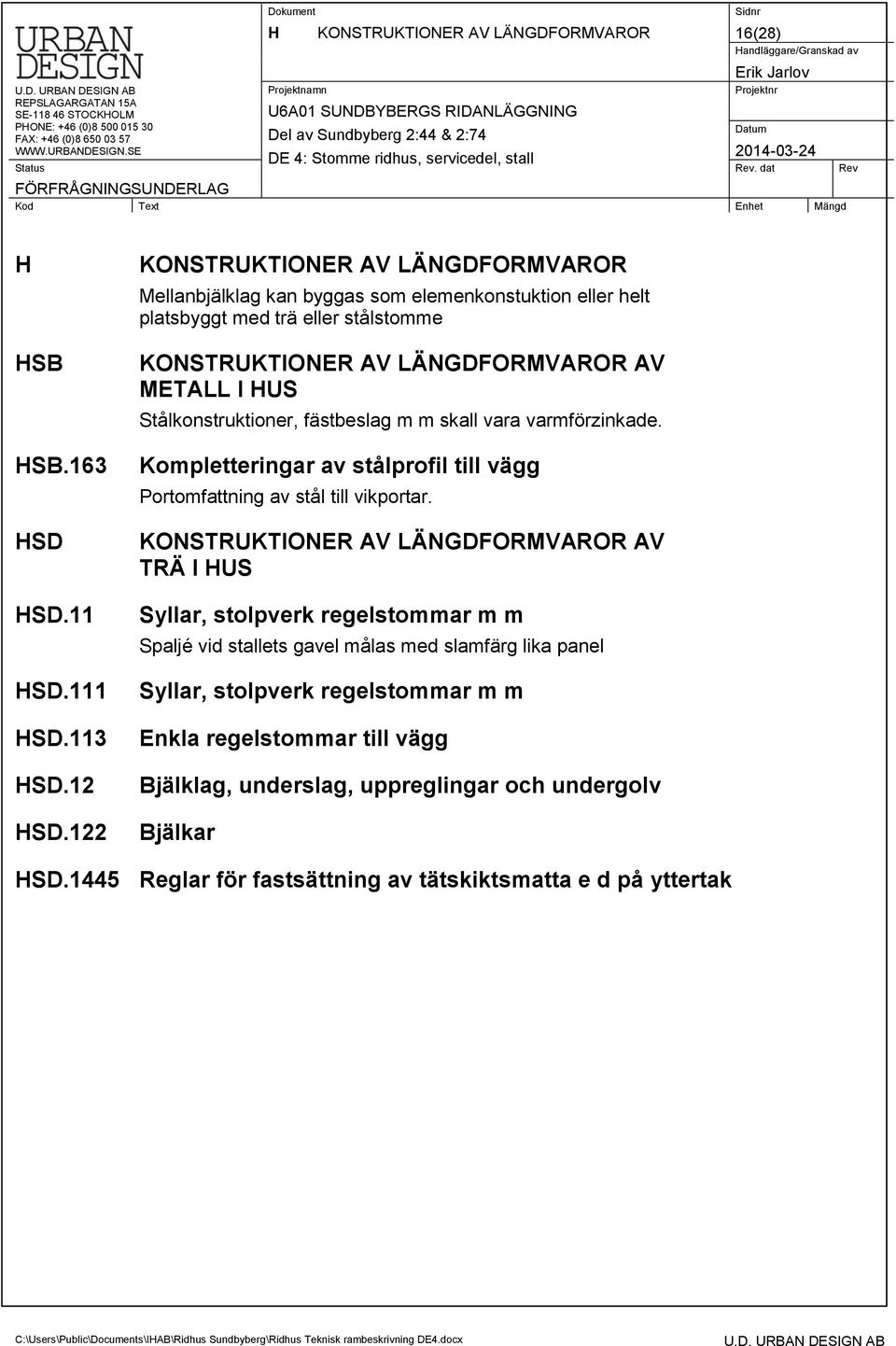

16 H KONSTRUKTIONER AV LÄNGDFORMVAROR 16(28) H HSB HSB.163 HSD HSD.11 HSD.111 HSD.113 HSD.12 HSD.122 KONSTRUKTIONER AV LÄNGDFORMVAROR Mellanbjälklag kan byggas som elemenkonstuktion eller helt platsbyggt med trä eller stålstomme KONSTRUKTIONER AV LÄNGDFORMVAROR AV METALL I HUS Stålkonstruktioner, fästbeslag m m skall vara varmförzinkade. Kompletteringar av stålprofil till vägg Portomfattning av stål till vikportar. KONSTRUKTIONER AV LÄNGDFORMVAROR AV TRÄ I HUS Syllar, stolpverk regelstommar m m Spaljé vid stallets gavel målas med slamfärg lika panel Syllar, stolpverk regelstommar m m Enkla regelstommar till vägg Bjälklag, underslag, uppreglingar och undergolv Bjälkar HSD.1445 Reglar för fastsättning av tätskiktsmatta e d på yttertak

17 H KONSTRUKTIONER AV LÄNGDFORMVAROR 17(28) HSD.16 HSD.161 HSD.162 HSD.2 Synlig vägg och takpanel samt lister utomhus Om yttervöggar tillverkas som element med panel, skall panelskarvarna utföras med lösa panelbräder som gör att skarvarna inte syns från utsida. Stående panel med lockläkt utomhus Stalldel över och under fönster I botten, 22x120, Läkt 34x45 centrumavstånd c:a 145 Underkant sedsågas. Bottenpanel skall vara målade före montage av lockläkt. Målning med slamfärg som framgår av ritning. Stående panel med lockbräder utomhus Stalldel mellan fönster I botten läkt, 22x45 mm. Lockbrädor 22x120 mm med 2 mm springa mellan lockbrädor. Underkant sedsågas. Bottenläkt skall vara målade före montage av lockbrädor. Målning med slamfärg som framgår av ritning. Konstruktioner av längdformvaror av limträ Dimensioneras av leverantör.

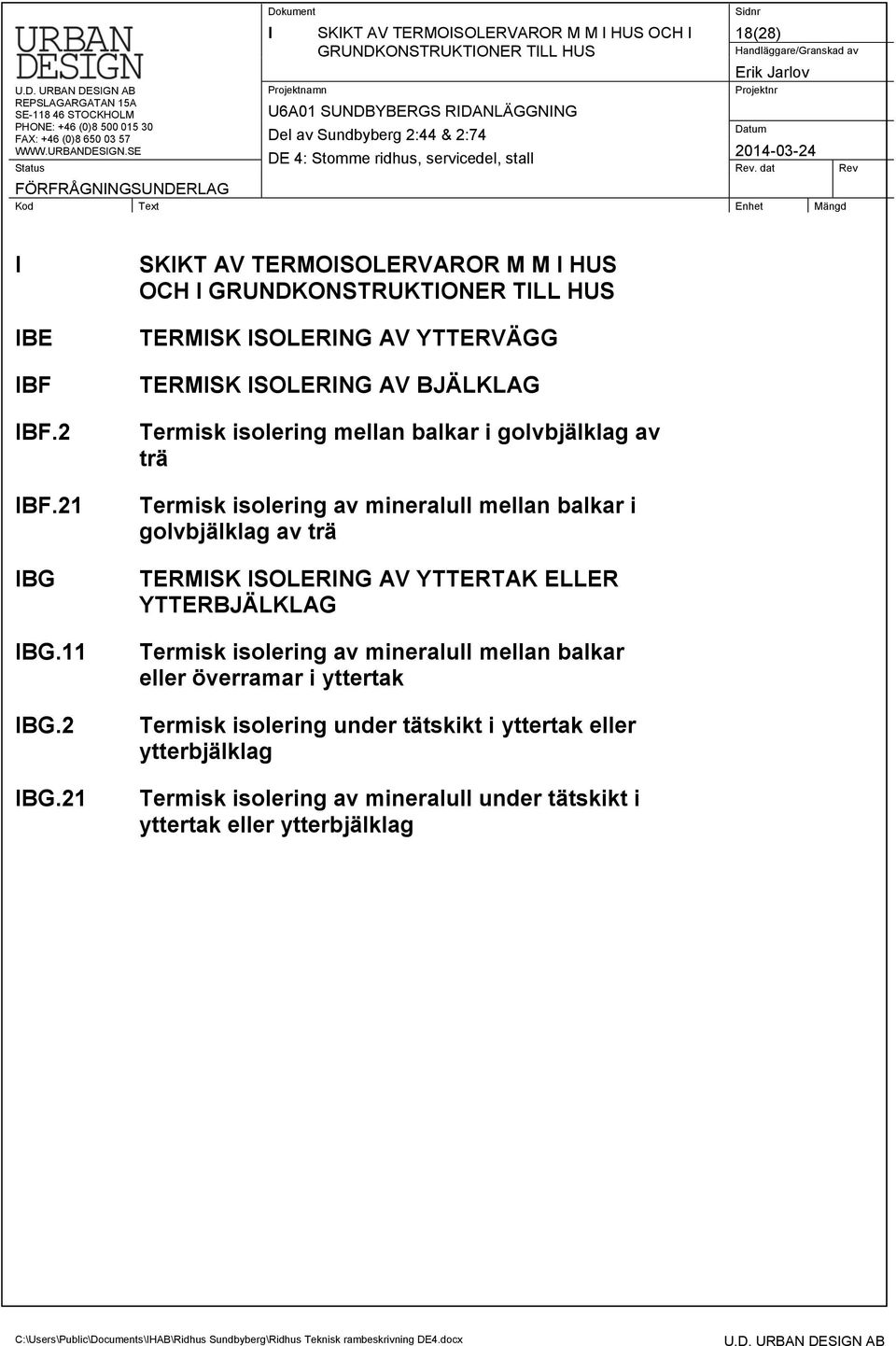

18 I SKIKT AV TERMOISOLERVAROR M M I HUS OCH I GRUNDKONSTRUKTIONER TILL HUS 18(28) I IBE IBF IBF.2 IBF.21 IBG IBG.11 IBG.2 IBG.21 SKIKT AV TERMOISOLERVAROR M M I HUS OCH I GRUNDKONSTRUKTIONER TILL HUS TERMISK ISOLERING AV YTTERVÄGG TERMISK ISOLERING AV BJÄLKLAG Termisk isolering mellan balkar i golvbjälklag av trä Termisk isolering av mineralull mellan balkar i golvbjälklag av trä TERMISK ISOLERING AV YTTERTAK ELLER YTTERBJÄLKLAG Termisk isolering av mineralull mellan balkar eller överramar i yttertak Termisk isolering under tätskikt i yttertak eller ytterbjälklag Termisk isolering av mineralull under tätskikt i yttertak eller ytterbjälklag

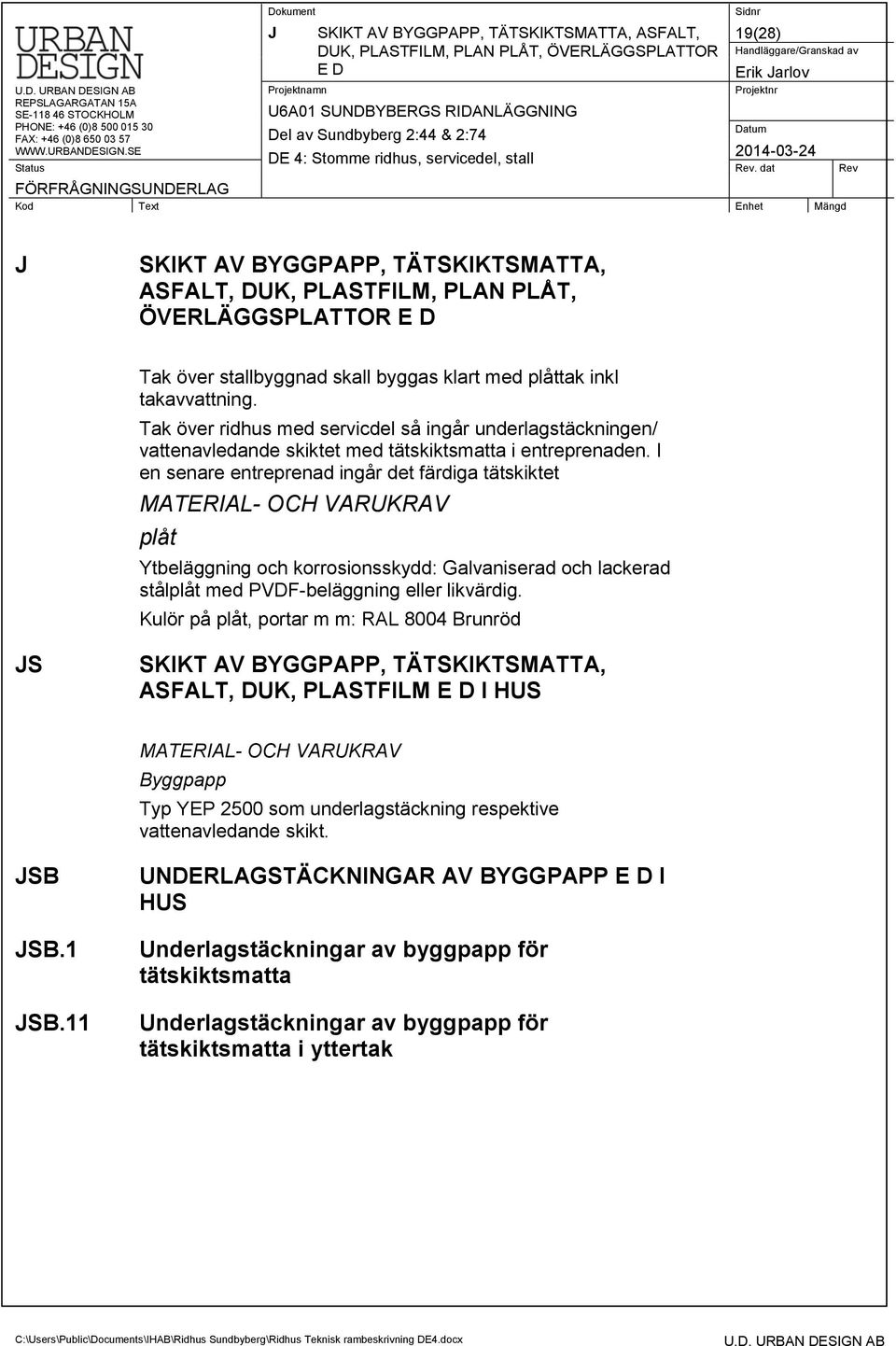

19 J SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D 19(28) J SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D Tak över stallbyggnad skall byggas klart med plåttak inkl takavvattning. Tak över ridhus med servicdel så ingår underlagstäckningen/ vattenavledande skiktet med tätskiktsmatta i entreprenaden. I en senare entreprenad ingår det färdiga tätskiktet MATERIAL- OCH VARUKRAV plåt Ytbeläggning och korrosionsskydd: Galvaniserad och lackerad stålplåt med PVDF-beläggning eller likvärdig. Kulör på plåt, portar m m: RAL 8004 Brunröd JS SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM E D I HUS MATERIAL- OCH VARUKRAV Byggpapp Typ YEP 2500 som underlagstäckning respektive vattenavledande skikt. JSB JSB.1 JSB.11 UNDERLAGSTÄCKNINGAR AV BYGGPAPP E D I HUS Underlagstäckningar av byggpapp för tätskiktsmatta Underlagstäckningar av byggpapp för tätskiktsmatta i yttertak

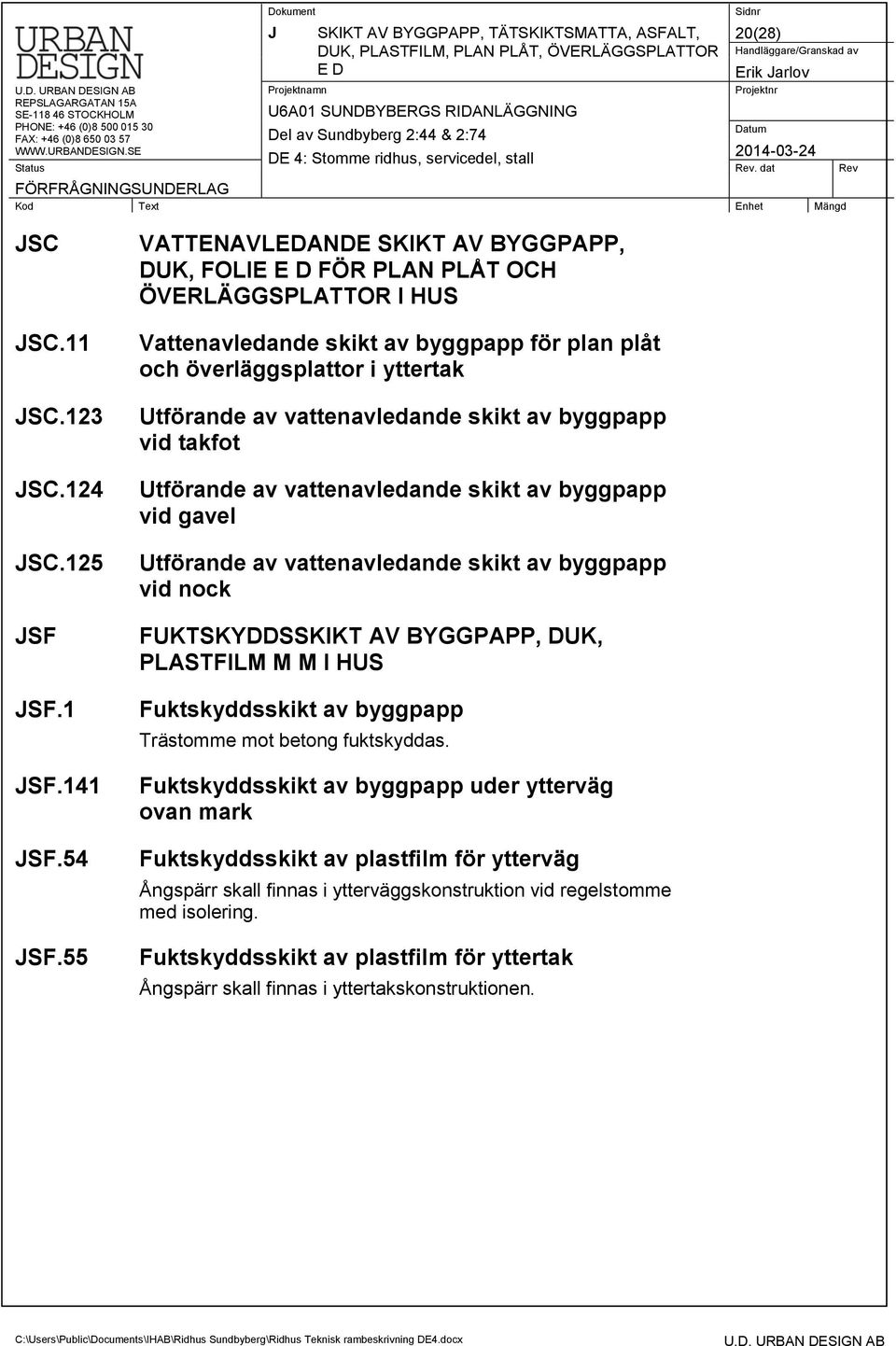

20 J SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D 20(28) JSC JSC.11 JSC.123 JSC.124 JSC.125 JSF JSF.1 JSF.141 JSF.54 JSF.55 VATTENAVLEDANDE SKIKT AV BYGGPAPP, DUK, FOLIE E D FÖR PLAN PLÅT OCH ÖVERLÄGGSPLATTOR I HUS Vattenavledande skikt av byggpapp för plan plåt och överläggsplattor i yttertak Utförande av vattenavledande skikt av byggpapp vid takfot Utförande av vattenavledande skikt av byggpapp vid gavel Utförande av vattenavledande skikt av byggpapp vid nock FUKTSKYDDSSKIKT AV BYGGPAPP, DUK, PLASTFILM M M I HUS Fuktskyddsskikt av byggpapp Trästomme mot betong fuktskyddas. Fuktskyddsskikt av byggpapp uder ytterväg ovan mark Fuktskyddsskikt av plastfilm för ytterväg Ångspärr skall finnas i ytterväggskonstruktion vid regelstomme med isolering. Fuktskyddsskikt av plastfilm för yttertak Ångspärr skall finnas i yttertakskonstruktionen.

21 J SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D 21(28) JT TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER SAMT KOMPLETTERINGAR AV PLAN PLÅT FÖR HUS Plåttäckningar och -kompletteringar avser tak på stalldel och väggar för både ridhus, servicedel och stall. MATERIAL- OCH VARUKRAV plåt Ytbeläggning och korrosionsskydd: Galvaniserad och lackerad stålplåt med PVDF-beläggning eller likvärdig. Kulör lika Isolerelement se avsnitt GSP. Alla plåtarbeten under 2500 över golv ska utföras med rundade hörn för att undvika risk för skador på djur och människor. JTB JTB.4514 TAKTÄCKNINGAR, VÄGGBEKLÄDNADER, KOMPLETTERINGAR M M AV PLAN METALLISERAD STÅLPLÅT FÖR HUS Ståndkivor med vinge vid taktäckning av profilerade överläggsplattor e d av metall JTB Hängskivor vid taktäckning av profilerade överläggsplattor e d av metall JTB.4534 JTB.4754 Nockbeslag vid taktäckning av profilerade överläggsplattor e d av metall Takkonstruktionen skall ventileras Beslagning av genomföringar för brandgasventilatorer e d vid taktäckning av profilerade överläggsplattor e d av metall

22 J SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D 22(28) JTB.52 JTB.521 JTB.5221 JTB.525 JTB.527 JTB.8 JTB.812 JTB.8211 JTB.822 JTC JTC.832 JTC.84 Fönsterbleck, droppbleck, listbeslag e d Fönsterbleck Utföres vid de delar där fasadmaterial skall överlämnas i färdigt skick. Droppbleck vid fönster och dörröppningar Listbeslag, beslag över portomfattning e d Sockelbeslag Utförande enligt A-ritning. Kompletteringar för takavvattning Takavvatning skall utföras komplett för stallbyggnad. För ridhuset med servicedel utförs takavvattning på norra sidan. Rektangulära hängrännor Cirkulära stuprör Stuprörsanslutning till dagvattenledning TAKTÄCKNINGAR, VÄGGBEKLÄDNADER, KOMPLETTERINGAR M M AV PLAN PLÅT AV ROSTFRITT STÅL FÖR HUS Takbrunnar till invändiga stuprör Fläns för anslutning till gummiduk i stallbyggnadens ränndalar Bräddavlopp Utföres vid ränndalens gavel. Anpassad till gummiduk

23 J SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D 23(28) JVB JVB.214 TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER, AV ÖVERLÄGGSPLATTOR E D METALLISERAD STÅLPLÅT FÖR HUS Typ av plåt enligt ritning Taktäckningar av överläggsplattor e d av profilerad plåt med lutning minst 1:4 (14º) Anslutning mot gummiduk i ränna enl detalj.

24 K SKIKT AV SKIVOR 24(28) K KEB KEB.2 SKIKT AV SKIVOR SKIKT AV PLYWOODSKIVOR Skikt av plywoodskivor Skall vara av typ lantbruksplywood

25 N KOMPLETTERINGAR AV SAKVAROR M M 25(28) N NSC KOMPLETTERINGAR AV SAKVAROR M M KOMPLETTERINGAR TILL VÄGGÖPPNINGAR M M NSC.1111 Fönster och fönsterdörrar av allmänt konstruktionsstål Ytskikt och kulör enligt A-ritning. NSC.1113 Fönster och fönsterdörrar av aluminium Fönster ska vara av typen isolerade fönster för lättväggar och anpassade till valda isolerelement. Fönstren ska vara komplett beslagna. Ytskikt och kulör enligt A-ritning. NSC.1213 Fönsterpartier av aluminium Fönsterpartier ska vara av typen isolerade fönster för lättväggar och anpassade till valda isolerelement. Fönstren ska vara komplett beslagna. Ytskikt och kulör enligt A-ritning. NSC.2 Dörrar, dörrpartier, portar, väggluckor o d Dörrar och portar ska vara ståldörrar anpassade till verksamhetens krav. Komplett beslagna. Låscylindrar tillhandahålls av låssmed som beställaren anlitar. Rostskydd för dörrar och portar ska vara förzinkning som uppnår klass C4 Ytskikt och kulör enligt A-ritning. NSC.2111 Ytterdörrar av allmänt konstruktionsstål NSC.2311 Portar av allmänt konstruktionsstål

26 N KOMPLETTERINGAR AV SAKVAROR M M 26(28) NSJ NSJ.114 NSJ.161 NSK NSK.11 TILLTRÄDES- OCH SKYDDSANORDNINGAR Utföres enl gällande normer Uföres på stallbyggnad. Varmförzinkat utförande Taktrappstegar Snörasskydd Av typ med horisontella rör. TRAPPOR, RÄCKEN, BALKONGRÄCKEN M M Trappor av metall utomhus Varmförzinkad spiraltrappa med skyddsbur.

27 Y MÄRKNING, KONTROLL, DOKUMENTATION M M 27(28) Y YSK YSK.21 YSK.31 YSK.6 MÄRKNING, KONTROLL, DOKUMENTATION M M TEKNISK DOKUMENTATION FÖR HUS Bygghandlingar för byggande av hus Granskningshandlingar skall skickas till beställaren minst 10 arbetsdagar innan handlingarna blir bygghandlingar. Underlag för relationshandlingar för hus Driftinstruktioner för hus Instruktionerna skall omfatta de i entreprenaden ingående beläggningar, beklädnader och redovisas enligt kravspecifikation för Samordnad Driftinstruktion, Sundbyberg stad, se AF Allmänna Föreskrifter. Underlag för drift- och underhållsinstruktioner upprättas i digitalt format och leveras på cd-skiva. Filerna skall antingen vara läsbara i Microsoft Office eller, Adobe Acrobat Reader. YSK.7 YSL YSL.1 Underhållsinstruktioner för hus MILJÖDOKUMENTATION FÖR HUS Deklaration av miljöpåverkan av varor och material i hus Miljödokumentationen för Hus skall följa projektets Miljöprogram upprättat av Faveo projektledning. I dokumentationen skall det framgå att produkten/materialet följer de krav som Sundbybergs kommun ställer på ingående komponenter, märkning mm. Vid icke komplett dokumentation skall konsult/entreprenör kunna verifiera för beställare att produkten uppfyller beställarens krav.

28 Z KONSTRUKTIONER AV DIVERSE MÄNGD-, FORM- ELLER SAKVAROR 28(28) Z ZS ZSB ZSB.1 ZSB.2 ZSB.21 ZSB.22 ZSE KONSTRUKTIONER AV DIVERSE MÄNGD-, FORM- ELLER SAKVAROR KONSTRUKTIONER AV DIVERSE MÄNGD-, FORM- ELLER SAKVAROR I HUS TÄTNING AV FOGAR I HUS Tätning av rörelsefogar m m i hus Fogar i klimatskiljande delar skall vara ångtäta på varma sidan Brandtätning av fogar i hus Brandtätning av utvändiga fogar Brandtätning av invändiga fogar FÄSTDON Fästdon invändigt skall uppfylla samma rostskyddskrav som gäller för montage utvändigt på fasad.
