1 Serporoc Fasadsystem Puts på mineralull. System- och arbetsanvisning

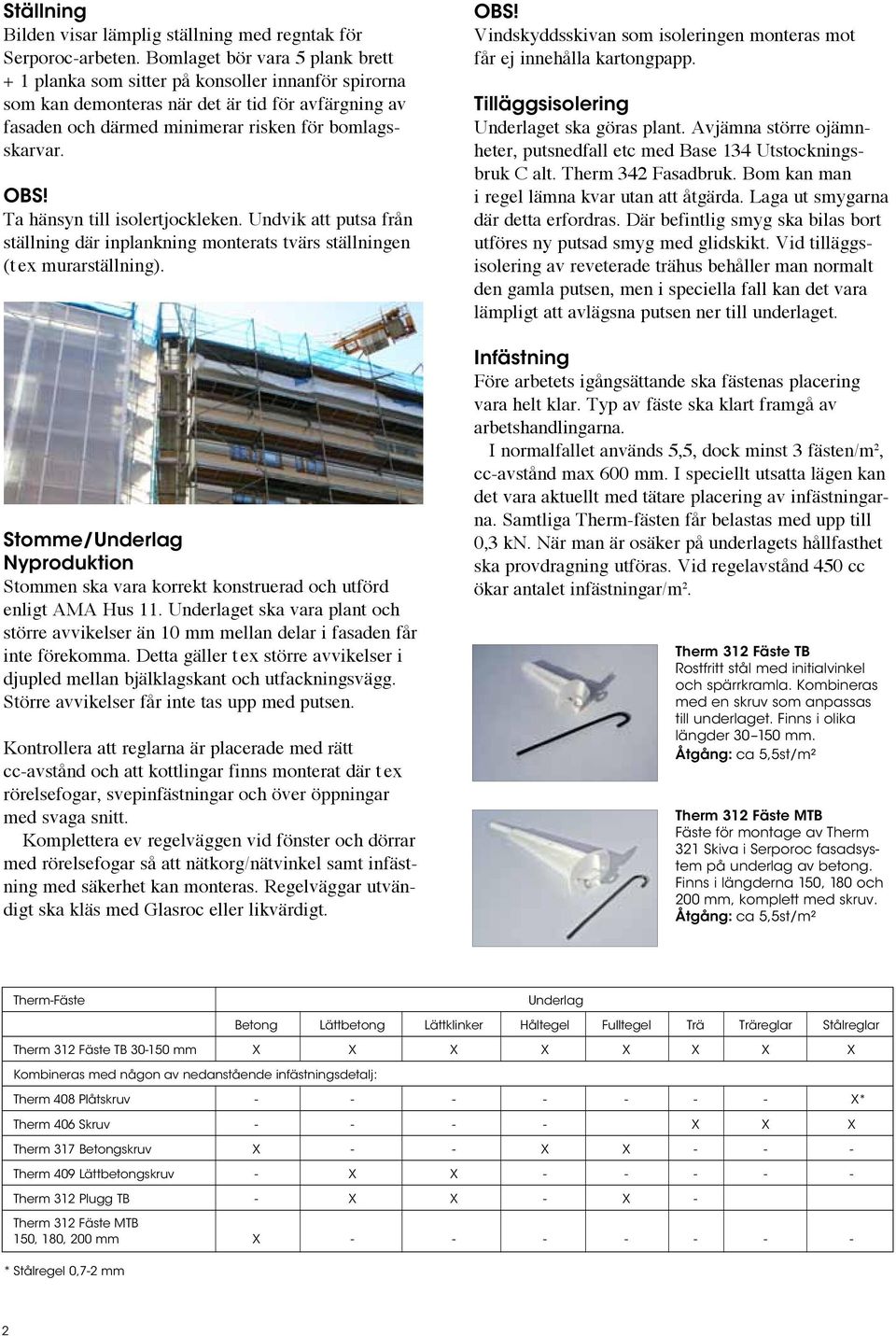

2 Ställning Bilden visar lämplig ställning med regntak för Serpo roc-arbeten. Bomlaget bör vara 5 plank brett + 1 planka som sitter på konsoller innanför spirorna som kan demonteras när det är tid för av färgning av fasaden och därmed minimerar risken för bomlagsskarvar. Ta hänsyn till isolertjockleken. Undvik att putsa från ställning där inplankning monterats tvärs ställningen (t ex murarställning). Stomme/Underlag Nyproduktion Stommen ska vara korrekt konstruerad och utförd enligt AMA Hus 11. Underlaget ska vara plant och större avvikelser än 10 mm mellan delar i fasaden får inte före komma. Detta gäller t ex större av vikelser i djupled mellan bjälklagskant och utfackningsvägg. Större avvikelser får inte tas upp med putsen. Kontrollera att reglarna är placerade med rätt cc-av stånd och att kottlingar finns monterat där t ex rörelsefogar, svepinfästningar och över öppningar med svaga snitt. Komplettera ev regelväggen vid fönster och dörrar med rörelsefogar så att nätkorg/nät vink el samt infästning med säkerhet kan monteras. Regelväggar utvändigt ska kläs med Glasroc eller lik värdigt. Vindskyddsskivan som isoleringen monteras mot får ej innehålla kartongpapp. Tilläggsisolering Underlaget ska göras plant. Avjämna större ojämnheter, putsnedfall etc med Base 134 Ut stock ningsbruk C alt. Therm 342 Fasadbruk. Bom kan man i regel lämna kvar utan att åtgärda. Laga ut smygarna där detta erfordras. Där befintlig smyg ska bilas bort utföres ny putsad smyg med glidskikt. Vid tillägg s- isolering av reveterade trähus behåller man normalt den gamla putsen, men i speciella fall kan det vara lämpligt att avlägsna putsen ner till underlaget. Infästning Före arbetets igångsättande ska fästenas placering vara helt klar. Typ av fäste ska klart framgå av arbetshandlingarna. I normalfallet används 5,5, dock minst 3 fästen/m 2, cc-avstånd max 600 mm. I speciellt utsatta lägen kan det vara aktuellt med tätare placering av infästningarna. Samtliga Therm-fästen får belastas med upp till 0,3 kn. När man är osäker på underlagets hållfasthet ska provdragning utföras. Vid regelavstånd 450 cc ökar antalet infästningar/m 2. Therm 312 Fäste TB Rostfritt stål med initialvinkel och spärrkramla. Kombineras med en skruv som anpassas till underlaget. Finns i olika längder mm. Åtgång: ca 5,5st/m² Therm 312 Fäste MTB Fäste för montage av Therm 321 Skiva i Serporoc fasadsystem på underlag av betong. Finns i längderna 150, 180 och 200 mm, komplett med skruv. Åtgång: ca 5,5st/m² Therm-Fäste Underlag Betong Lättbetong Lättklinker Håltegel Fulltegel Trä Träreglar Stålreglar Therm 312 Fäste TB mm X X X X X X X X Kombineras med någon av nedanstående infästningsdetalj: Therm 408 Plåtskruv X* Therm 406 Skruv X X X Therm 317 Betongskruv X - - X X Therm 409 Lättbetongskruv - X X Therm 312 Plugg TB - X X - X - Therm 312 Fäste MTB 150, 180, 200 mm X * Stålregel 0,7-2 mm 2

3 1. Therm 406 Skruv Skruv för montage av Therm 312 Fäste TB i trä. Grepp: Torx Therm 408 Skruv Skruv med borrspets för montage av Therm 312 Fäste TB i stålreglar 0,9-2 mm. Grepp: Torx Therm 317 Betongskruv/tegelskruv Skruv för montage av Therm 312 Fäste TB i betong. Borrdiameter 5 mm, borrdjup 40 mm. Grepp: Torx 30. I tegel borrdiameter 5 mm, borrdjup 75 mm. 4. Therm 409 Lättbetongskruv Skruv för montage av Therm 312 Fäste TB i lättbetong/lättklinker. Grepp: Torx Therm 312 Plugg För montering på Therm 312 Fäste TB där underlaget består av lättbetong/lättklinker. Borrdiameter 12 mm. Komplett med Therm 409 Lättbetongskruv. Montering av Therm 312 Fäste Vid ett normalt Serporoc-objekt räknar man med cirka 5,5 fästen per m 2. Bestäm och märk ut var rörelse fogarna ska placeras. På större sammanhängande ytor placeras fästena i ett rutnät c 600 mm/450 mm beroende av regel avstånd. Placera minst tre fästen per sida runt fönster. Vid takfot sättes fästena så högt som möjligt, mm från takfot beroende på åtkomlighet c 600 mm. Montering av Therm 312 Fäste Therm 312 Fäste ska mon teras som illustrationerna visar. De får ej vridas eller monteras upp och ned. Viktigt! Montera Therm 312 Fäste TB så att pendeln lutar snett nedåt. Therm 312 Fäste är för genomsticksmontage och monteras i samband med isoleringen. Therm 312 Fäste håller isoleringen på plats. Montera därefter Therm 323 Nät och lås fast med spärrkramlan. Börja placera fästena ca mm från hushörn i en rad 150 mm från under kanten och därefter ytterligare 300 mm upp. Sedan med c 600 mm. Vid vertikala fogar placeras fästena 150 mm på ömse sidor om fogen. Vid horisontella fogar placeras fästena ca 50 mm under och ca 150 mm ovanför fogen. 3

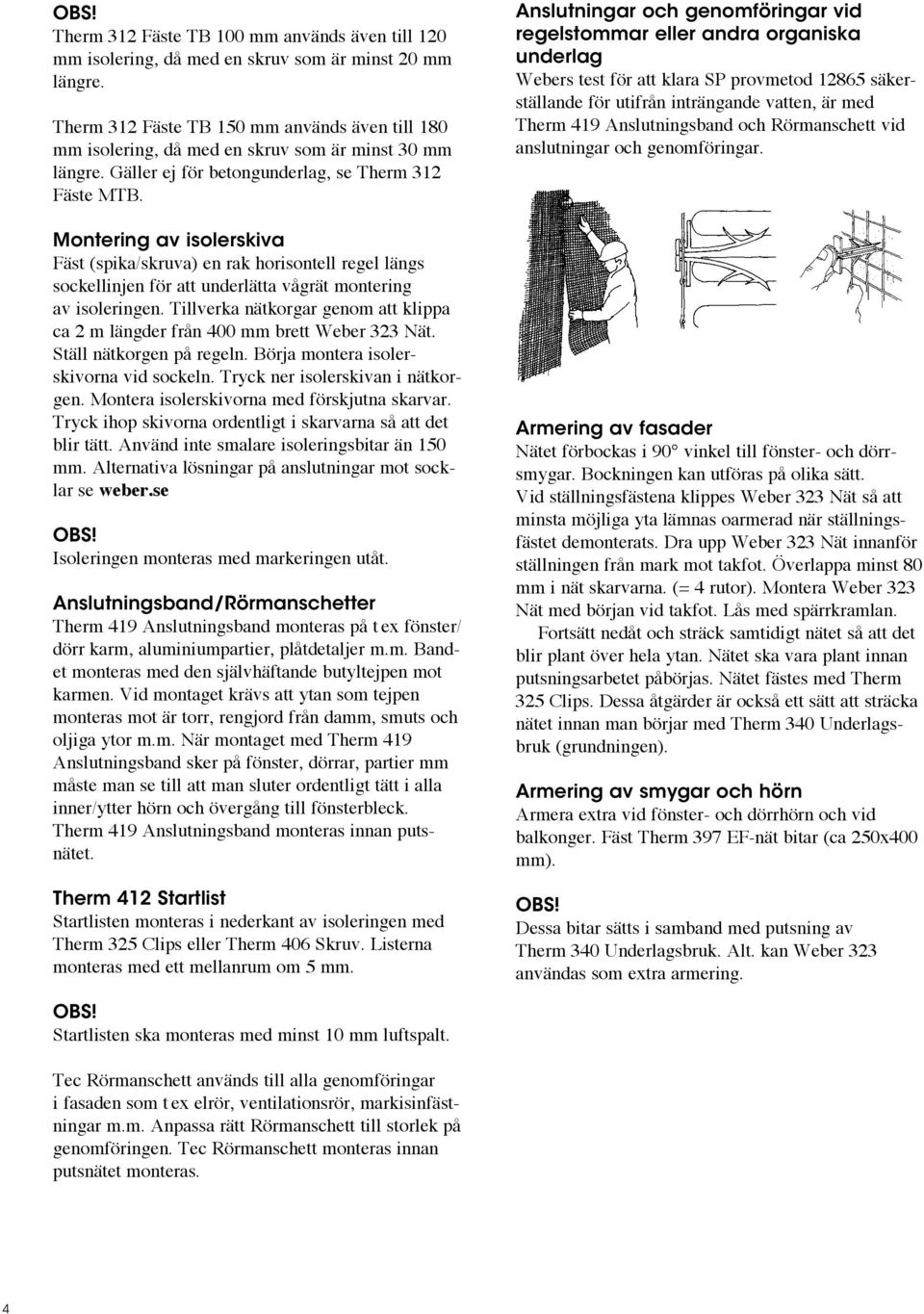

4 Therm 312 Fäste TB 100 mm används även till 120 mm isolering, då med en skruv som är minst 20 mm längre. Therm 312 Fäste TB 150 mm används även till 180 mm isolering, då med en skruv som är minst 30 mm längre. Gäller ej för betongunderlag, se Therm 312 Fäste MTB. Montering av isolerskiva Fäst (spika/skruva) en rak horisontell regel längs sockellinjen för att underlätta vågrät montering av isoleringen. Tillverka nätkorgar genom att klippa ca 2 m längder från 400 mm brett Weber 323 Nät. Ställ nätkorgen på regeln. Börja montera isolerskivorna vid sockeln. Tryck ner isolerskivan i nätkorgen. Montera isolerskivorna med förskjutna skarvar. Tryck ihop skivorna ordentligt i skarvarna så att det blir tätt. Använd inte smalare isoleringsbitar än 150 mm. Alternativa lösningar på anslutningar mot socklar se weber.se Isoleringen monteras med markeringen utåt. Anslutningsband/Rörmanschetter Therm 419 Anslutningsband monteras på t ex fönster/ dörr karm, aluminiumpartier, plåtdetaljer m.m. Bandet monteras med den självhäftande butyltejpen mot karmen. Vid montaget krävs att ytan som tejpen mon teras mot är torr, rengjord från damm, smuts och oljiga ytor m.m. När montaget med Therm 419 An slut ningsband sker på fönster, dörrar, partier mm måste man se till att man sluter ordentligt tätt i alla inner/ytter hörn och övergång till fönsterbleck. Therm 419 Anslutningsband monteras innan putsnätet. Therm 412 Startlist Startlisten monteras i nederkant av isoleringen med Therm 325 Clips eller Therm 406 Skruv. Listerna monteras med ett mellanrum om 5 mm. Anslutningar och genomföringar vid regelstommar eller andra organiska underlag Webers test för att klara SP provmetod säkerställande för utifrån inträngande vatten, är med Therm 419 Anslutningsband och Rörmanschett vid anslutningar och genomföringar. Armering av fasader Nätet förbockas i 90 vinkel till fönster- och dörrsmygar. Bockningen kan utföras på olika sätt. Vid ställningsfästena klippes Weber 323 Nät så att minsta möjliga yta lämnas oarmerad när ställningsfästet demonterats. Dra upp Weber 323 Nät innanför ställningen från mark mot takfot. Överlappa minst 80 mm i nät skarvarna. (= 4 rutor). Montera Weber 323 Nät med början vid takfot. Lås med spärrkramlan. Fortsätt nedåt och sträck samtidigt nätet så att det blir plant över hela ytan. Nätet ska vara plant innan putsningsarbetet påbörjas. Nätet fästes med Therm 325 Clips. Dessa åtgärder är också ett sätt att sträcka nätet innan man börjar med Therm 340 Under lagsbruk (grundningen). Armering av smygar och hörn Armera extra vid fönster- och dörrhörn och vid bal kong er. Fäst Therm 397 EF-nät bitar (ca 250x400 mm). Dessa bitar sätts i samband med putsning av Therm 340 Underlagsbruk. Alt. kan Weber 323 användas som extra armering. Startlisten ska monteras med minst 10 mm luftspalt. Tec Rörmanschett används till alla genomföringar i fasaden som t ex elrör, ventilationsrör, markisinfästningar m.m. Anpassa rätt Rörmanschett till storlek på genomföringen. Tec Rörmanschett monteras innan putsnätet monteras. 4

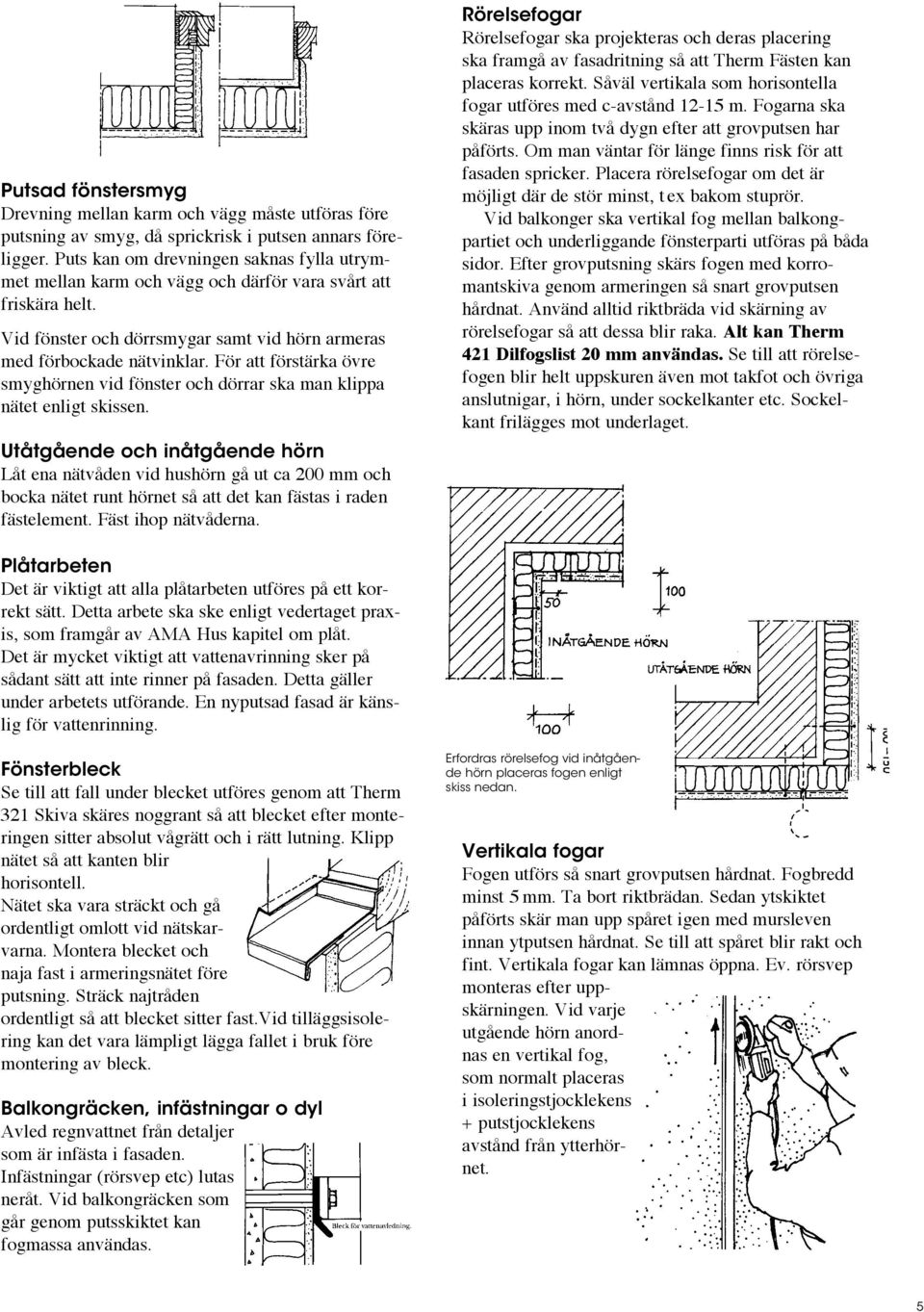

5 Putsad fönstersmyg Drevning mellan karm och vägg måste utföras före putsning av smyg, då sprickrisk i putsen annars föreligger. Puts kan om drevningen saknas fylla utrymmet mellan karm och vägg och därför vara svårt att friskära helt. Vid fönster och dörrsmygar samt vid hörn armeras med förbockade nätvinklar. För att förstärka övre smyghörnen vid fönster och dörrar ska man klippa nätet enligt skissen. Utåtgående och inåtgående hörn Låt ena nätvåden vid hushörn gå ut ca 200 mm och bocka nätet runt hörnet så att det kan fästas i raden fästelement. Fäst ihop nätvåderna. Rörelsefogar Rörelsefogar ska projekteras och deras placering ska framgå av fasadritning så att Therm Fästen kan placeras korrekt. Såväl vertikala som horisontella fogar utföres med c-avstånd m. Fogarna ska skäras upp inom två dygn efter att grovputsen har påförts. Om man väntar för länge finns risk för att fasaden spricker. Placera rörelsefogar om det är möjligt där de stör minst, t ex bakom stuprör. Vid balkonger ska vertikal fog mellan balkongpartiet och underliggande fönsterparti utföras på båda sidor. Efter grovputsning skärs fogen med korromantskiva genom armeringen så snart grovputsen hårdnat. Använd alltid riktbräda vid skärning av rörelsefogar så att dessa blir raka. Alt kan Therm 421 Dilfogslist 20 mm användas. Se till att rörelsefogen blir helt uppskuren även mot takfot och övriga anslut nigar, i hörn, under sockelkanter etc. Sockelkant frilägges mot underlaget. Plåtarbeten Det är viktigt att alla plåtarbeten utföres på ett korrekt sätt. Detta arbete ska ske enligt vedertaget praxis, som framgår av AMA Hus kapitel om plåt. Det är mycket viktigt att vattenavrinning sker på sådant sätt att inte rinner på fasaden. Detta gäller under arbetets utförande. En nyputsad fasad är känslig för vattenrinning. Fönsterbleck Se till att fall under blecket utföres genom att Therm 321 Skiva skäres noggrant så att blecket efter monteringen sitter absolut vågrätt och i rätt lutning. Klipp nätet så att kanten blir horisontell. Nätet ska vara sträckt och gå ordentligt omlott vid nätskarvarna. Montera blecket och naja fast i armeringsnätet före putsning. Sträck najtråden ordentligt så att blecket sitter fast.vid tilläggsisolering kan det vara lämpligt lägga fallet i bruk före montering av bleck. Balkongräcken, infästningar o dyl Avled regnvattnet från detaljer som är infästa i fasad en. Infästningar (rörsvep etc) lutas neråt. Vid balkong räcken som går genom putsskiktet kan fogmassa användas. Erfordras rörelsefog vid inåtgående hörn placeras fogen enligt skiss nedan. Vertikala fogar Fogen utförs så snart grovputsen hårdnat. Fogbredd minst 5 mm. Ta bort riktbrädan. Sedan ytskiktet påförts skär man upp spåret igen med mursleven innan ytputsen hårdnat. Se till att spåret blir rakt och fint. Vertikala fogar kan lämnas öppna. Ev. rörsvep monteras efter uppskärningen. Vid varje utgående hörn anordnas en vertikal fog, som normalt placeras i isoleringstjocklekens + putstjocklekens avstånd från ytterhörnet. 5

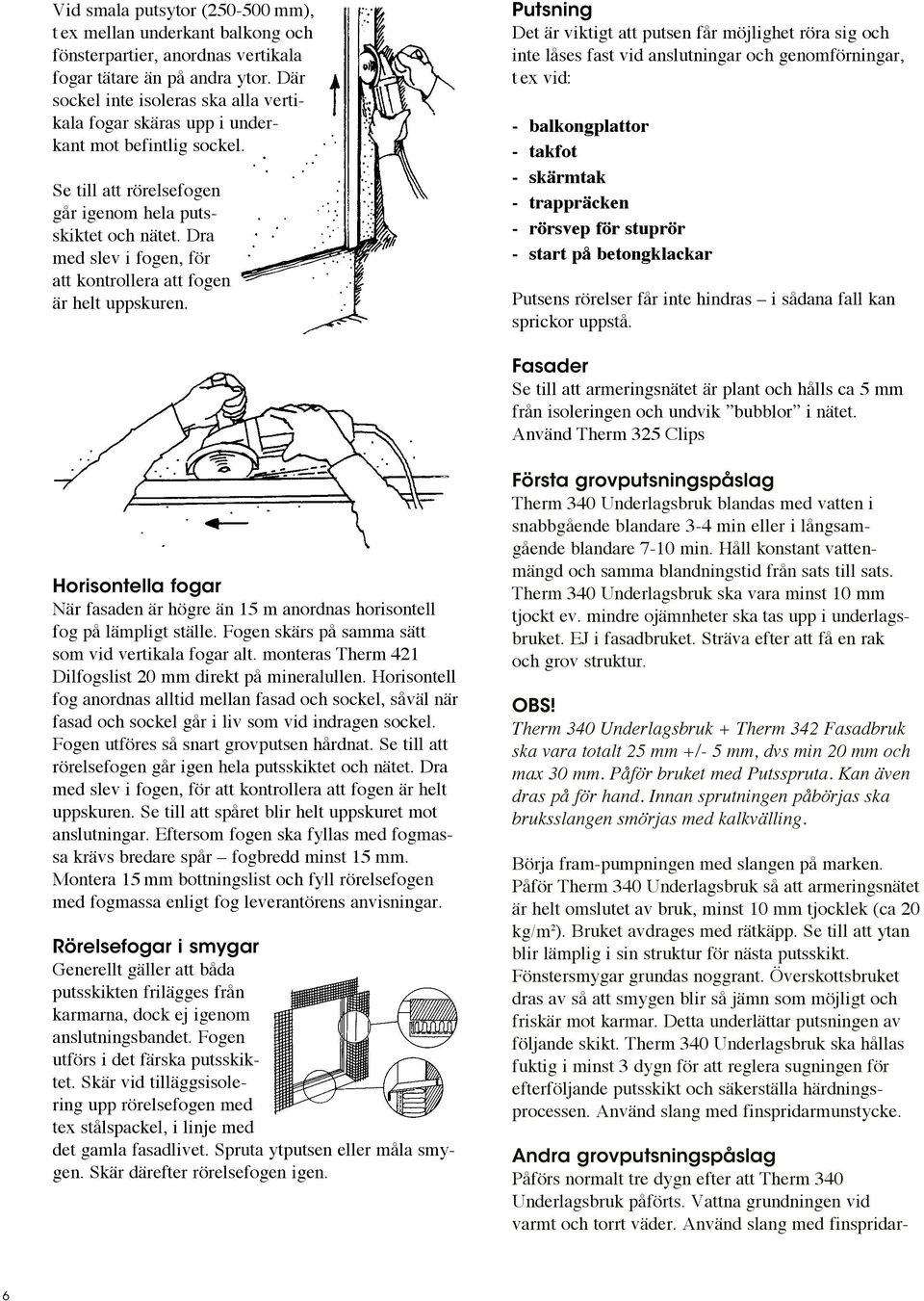

6 Vid smala putsytor ( mm), t ex mellan underkant balkong och fönsterpartier, anordnas vertikala fogar tätare än på andra ytor. Där sockel inte isoleras ska alla vertikala fogar skäras upp i underkant mot befintlig sockel. Se till att rörelsefogen går igenom hela putsskiktet och nätet. Dra med slev i fogen, för att kontrollera att fogen är helt uppskuren. Putsning Det är viktigt att putsen får möjlighet röra sig och inte låses fast vid anslutningar och genomförningar, t ex vid: - balkongplattor - takfot - skärmtak - trappräcken - rörsvep för stuprör - start på betongklackar Putsens rörelser får inte hindras i sådana fall kan sprickor uppstå. Fasader Se till att armeringsnätet är plant och hålls ca 5 mm från isoleringen och undvik bubblor i nätet. Använd Therm 325 Clips Horisontella fogar När fasaden är högre än 15 m anordnas horisontell fog på lämpligt ställe. Fogen skärs på samma sätt som vid vertikala fogar alt. monteras Therm 421 Dilfogslist 20 mm direkt på mineralullen. Horisontell fog anordnas alltid mellan fasad och sockel, såväl när fasad och sockel går i liv som vid indragen sockel. Fogen utföres så snart grov putsen hårdnat. Se till att rörelsefogen går igen hela putsskiktet och nätet. Dra med slev i fogen, för att kontrollera att fogen är helt uppskuren. Se till att spåret blir helt uppskuret mot anslutningar. Efter som fogen ska fyllas med fogmassa krävs bredare spår fogbredd minst 15 mm. Montera 15 mm bottningslist och fyll rörelse fogen med fogmassa enligt fog leverantörens anvisningar. Rörelsefogar i smygar Generellt gäller att båda putsskikten frilägges från karmarna, dock ej igenom anslutningsbandet. Fogen utförs i det färska putsskiktet. Skär vid tilläggsisolering upp rörelsefogen med tex stålspackel, i linje med det gamla fasadlivet. Spruta ytputsen eller måla smygen. Skär därefter rörelsefogen igen. Första grovputsningspåslag Therm 340 Underlagsbruk blandas med vatten i snabbgående blandare 3-4 min eller i långsamgående blandare 7-10 min. Håll konstant vattenmängd och samma blandningstid från sats till sats. Therm 340 Underlagsbruk ska vara minst 10 mm tjockt ev. mindre ojämnheter ska tas upp i underlagsbruket. EJ i fasadbruket. Sträva efter att få en rak och grov struktur. Therm 340 Underlagsbruk + Therm 342 Fasadbruk ska vara totalt 25 mm +/- 5 mm, dvs min 20 mm och max 30 mm. Påför bruket med Putsspruta. Kan även dras på för hand. Innan sprutningen påbörjas ska bruksslangen smörjas med kalkvälling. Börja fram-pumpningen med slangen på marken. Påför Therm 340 Underlagsbruk så att armeringsnätet är helt omslutet av bruk, minst 10 mm tjocklek (ca 20 kg/m 2 ). Bruket avdrages med rätkäpp. Se till att ytan blir lämplig i sin struktur för nästa putsskikt. Fönstersmygar grundas noggrant. Överskottsbruket dras av så att smygen blir så jämn som möjligt och friskär mot karmar. Detta underlättar putsningen av följande skikt. Therm 340 Under lags bruk ska hållas fuktig i minst 3 dygn för att reglera sugningen för efterföljande putsskikt och säkerställa härdningsprocessen. Använd slang med finspridarmunstycke. Andra grovputsningspåslag Påförs normalt tre dygn efter att Therm 340 Underlagsbruk påförts. Vattna grundningen vid varmt och torrt väder. Använd slang med finspridar- 6

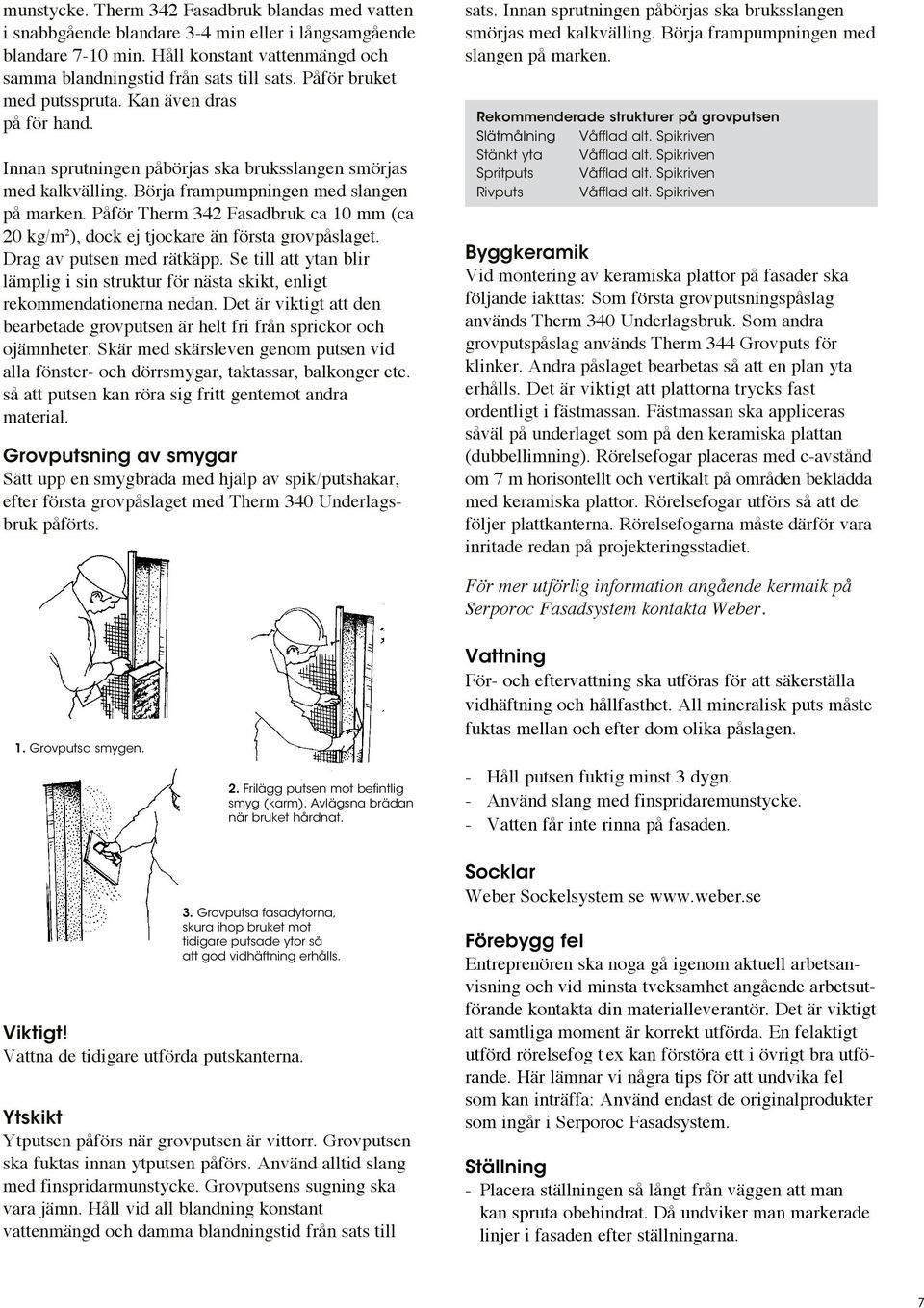

7 munstycke. Therm 342 Fasadbruk blandas med vatten i snabbgående blandare 3-4 min eller i långsamgående blandare 7-10 min. Håll konstant vattenmängd och samma blandningstid från sats till sats. Påför bruket med putsspruta. Kan även dras på för hand. Innan sprutningen påbörjas ska bruksslangen smörjas med kalkvälling. Börja frampumpningen med slangen på marken. Påför Therm 342 Fasadbruk ca 10 mm (ca 20 kg/m 2 ), dock ej tjockare än första grovpåslaget. Drag av putsen med rätkäpp. Se till att ytan blir lämplig i sin struktur för nästa skikt, enligt rekommendationerna nedan. Det är viktigt att den bearbetade grovputsen är helt fri från sprickor och ojämnheter. Skär med skärsleven genom putsen vid alla fönster- och dörr smygar, taktassar, balkonger etc. så att putsen kan röra sig fritt gentemot andra material. Grovputsning av smygar Sätt upp en smygbräda med hjälp av spik/putshakar, efter första grovpåslaget med Therm 340 Under lagsbruk påförts. sats. Innan sprutningen påbörjas ska bruksslangen smörjas med kalkvälling. Börja frampumpningen med slangen på marken. Rekommenderade strukturer på grovputsen Slätmålning Våfflad alt. Spikriven Stänkt yta Våfflad alt. Spikriven Spritputs Våfflad alt. Spikriven Rivputs Våfflad alt. Spikriven Byggkeramik Vid montering av keramiska plattor på fasader ska följande iakttas: Som första grovputsningspåslag används Therm 340 Underlagsbruk. Som andra grovputspåslag används Therm 344 Grovputs för klinker. Andra påslaget bearbetas så att en plan yta erhålls. Det är viktigt att plattorna trycks fast ordentligt i fästmassan. Fästmassan ska appliceras såväl på underlaget som på den keramiska plattan (dubbellimning). Rörelsefogar placeras med c-avstånd om 7 m horisontellt och vertikalt på områden beklädda med keramiska plattor. Rörelsefogar utförs så att de följer plattkanterna. Rörelsefogarna måste därför vara inritade redan på projekteringsstadiet. För mer utförlig information angående kermaik på Serporoc Fasadsystem kontakta Weber. 1. Grovputsa smygen. 2. Frilägg putsen mot befintlig smyg (karm). Avlägsna brädan när bruket hårdnat. Vattning För- och eftervattning ska utföras för att säkerställa vidhäftning och hållfasthet. All mineralisk puts måste fuktas mellan och efter dom olika påslagen. - Håll putsen fuktig minst 3 dygn. - Använd slang med finspridaremunstycke. - Vatten får inte rinna på fasaden. 3. Grovputsa fasadytorna, skura ihop bruket mot tidigare putsade ytor så att god vidhäftning erhålls. Viktigt! Vattna de tidigare utförda puts kanterna. Ytskikt Ytputsen påförs när grovputsen är vittorr. Grovputsen ska fuktas innan ytputsen påförs. Använd alltid slang med finspridarmunstycke. Grovputsens sugning ska vara jämn. Håll vid all blandning konstant vattenmängd och damma blandningstid från sats till Socklar Weber Sockelsystem se Förebygg fel Entreprenören ska noga gå igenom aktuell arbetsanvisning och vid minsta tveksamhet angående arbetsutförande kontakta din materialleverantör. Det är viktigt att samtliga moment är korrekt utförda. En felaktigt utförd rörelsefog t ex kan förstöra ett i övrigt bra utförande. Här lämnar vi några tips för att undvika fel som kan inträffa: Använd endast de originalprodukter som ingår i Serporoc Fasadsystem. Ställning - Placera ställningen så långt från väggen att man kan spruta obehindrat. Då undviker man markerade linjer i fasaden efter ställningarna. 7

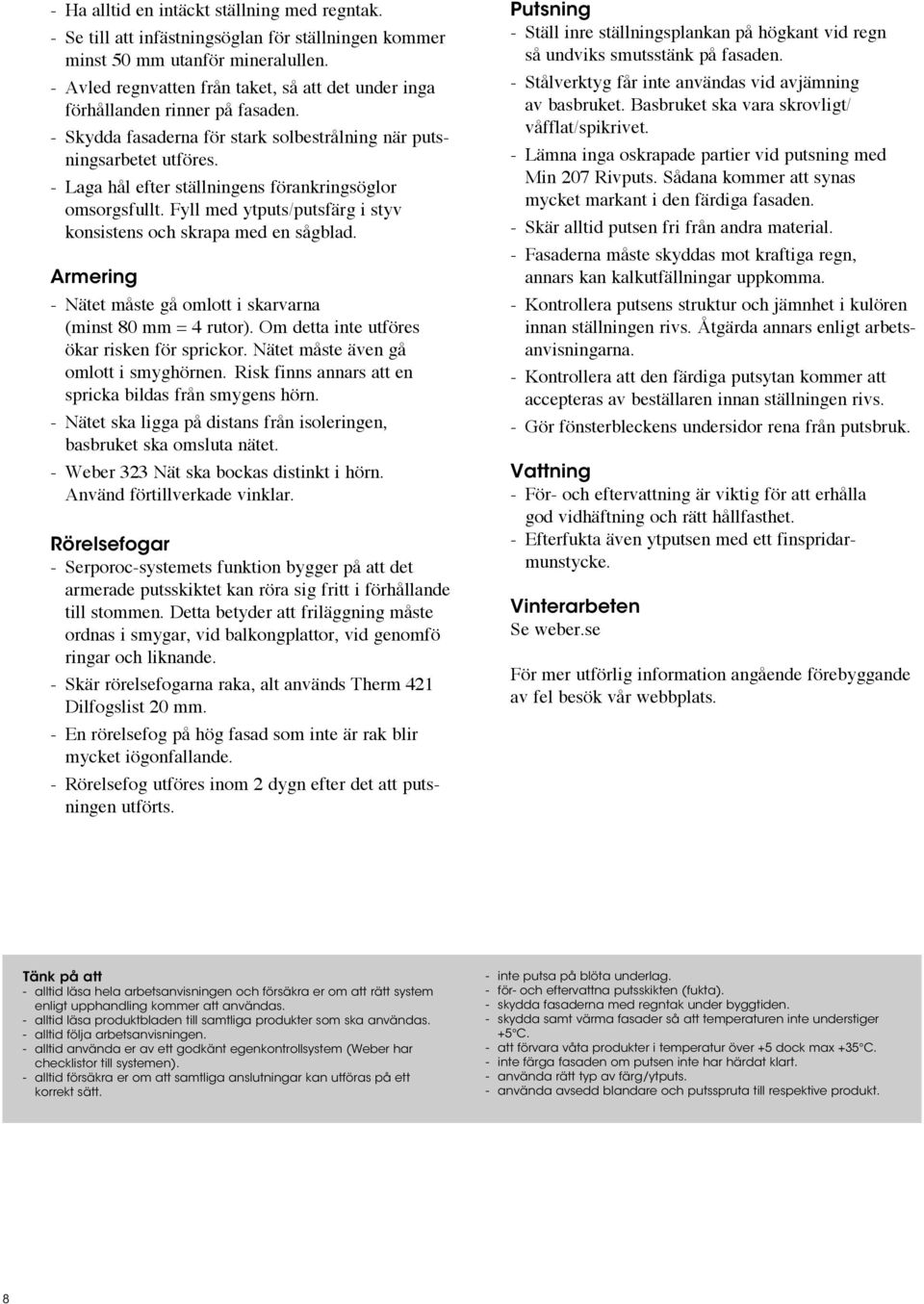

8 - Ha alltid en intäckt ställning med regntak. - Se till att infästningsöglan för ställningen kommer minst 50 mm utanför mineralullen. - Avled regnvatten från taket, så att det under inga förhållanden rinner på fasaden. - Skydda fasaderna för stark solbestrålning när putsningsarbetet utföres. - Laga hål efter ställningens förankringsöglor om sorgs fullt. Fyll med ytputs/putsfärg i styv konsistens och skrapa med en sågblad. Armering - Nätet måste gå omlott i skarvarna (minst 80 mm = 4 rutor). Om detta inte utföres ökar risken för sprickor. Nätet måste även gå omlott i smyghörnen. Risk finns annars att en spricka bildas från smygens hörn. - Nätet ska ligga på distans från isoleringen, basbruket ska omsluta nätet. - Weber 323 Nät ska bockas distinkt i hörn. Använd förtillverkade vinklar. Rörelsefogar - Serporoc-systemets funktion bygger på att det armerade putsskiktet kan röra sig fritt i förhållande till stommen. Detta betyder att friläggning måste ordnas i smygar, vid balkongplattor, vid genomfö ringar och liknande. - Skär rörelsefogarna raka, alt används Therm 421 Dilfogslist 20 mm. - En rörelsefog på hög fasad som inte är rak blir mycket iögonfallande. - Rörelsefog utföres inom 2 dygn efter det att putsningen utförts. Putsning - Ställ inre ställningsplankan på högkant vid regn så undviks smutsstänk på fasaden. - Stålverktyg får inte användas vid avjämning av basbruket. Basbruket ska vara skrovligt/ våfflat/spikrivet. - Lämna inga oskrapade partier vid putsning med Min 207 Rivputs. Sådana kommer att synas mycket markant i den färdiga fasaden. - Skär alltid putsen fri från andra material. - Fasaderna måste skyddas mot kraftiga regn, annars kan kalkutfällningar uppkomma. - Kontrollera putsens struktur och jämnhet i kulören innan ställningen rivs. Åtgärda annars enligt arbetsanvisningarna. - Kontrollera att den färdiga putsytan kommer att accepteras av beställaren innan ställningen rivs. - Gör fönsterbleckens undersidor rena från putsbruk. Vattning - För- och eftervattning är viktig för att erhålla god vidhäftning och rätt hållfasthet. - Efterfukta även ytputsen med ett finspridarmunstycke. Vinterarbeten Se weber.se För mer utförlig information angående förebyggande av fel besök vår webbplats. Tänk på att - alltid läsa hela arbetsanvisningen och försäkra er om att rätt system enligt upphandling kommer att användas. - alltid läsa produktbladen till samtliga produkter som ska användas. - alltid följa arbetsanvisningen. - alltid använda er av ett godkänt egenkontrollsystem (Weber har checklistor till systemen). - alltid försäkra er om att samtliga anslutningar kan utföras på ett korrekt sätt. - inte putsa på blöta underlag. - för- och eftervattna putsskikten (fukta). - skydda fasaderna med regntak under byggtiden. - skydda samt värma fasader så att temperaturen inte understiger +5 C. - att förvara våta produkter i temperatur över +5 dock max +35 C. - inte färga fasaden om putsen inte har härdat klart. - använda rätt typ av färg/ytputs. - använda avsedd blandare och putsspruta till respektive produkt. 8

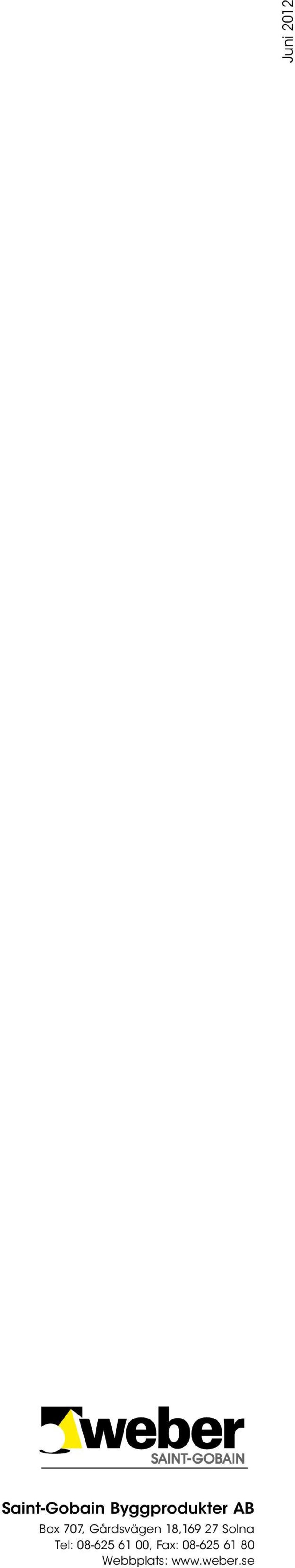

9 Juni 2012 Saint-Gobain Byggprodukter AB Box 707, Gårdsvägen 18, Solna Tel: , Fax: Webbplats:
