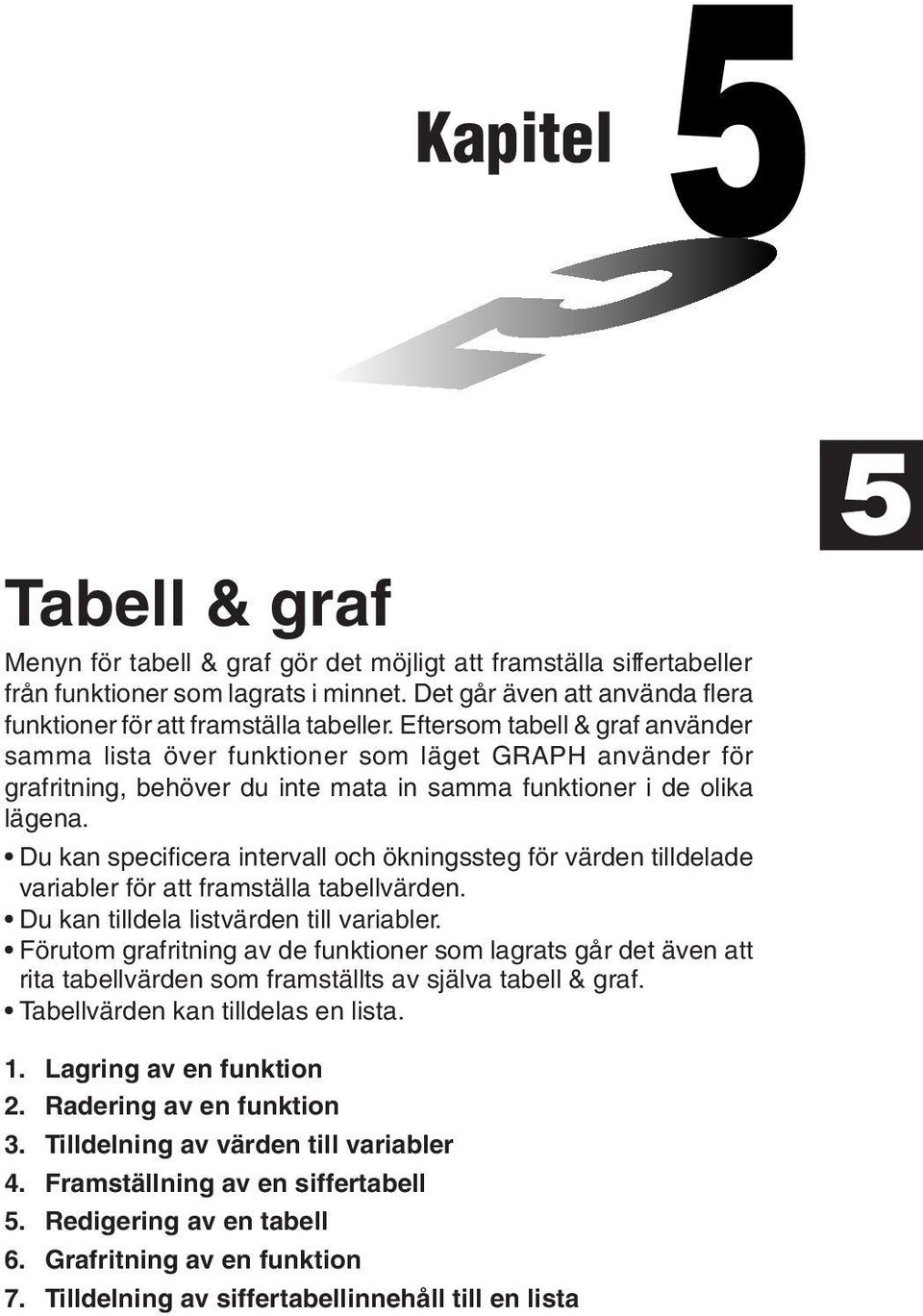

1 Kapitel Menyn för tabell & graf gör det möjligt att framställa siffertabeller från funktioner som lagrats i minnet. Det går även att använda flera funktioner för att framställa tabeller. Eftersom tabell & graf använder samma lista över funktioner som läget GRAPH använder för grafritning, behöver du inte mata in samma funktioner i de olika lägena. Du kan specificera intervall och ökningssteg för värden tilldelade variabler för att framställa tabellvärden. Du kan tilldela listvärden till variabler. Förutom grafritning av de funktioner som lagrats går det även att rita tabellvärden som framställts av själva tabell & graf. Tabellvärden kan tilldelas en lista Lagring av en funktion 2. Radering av en funktion 3. Tilldelning av värden till variabler 4. Framställning av en siffertabell 5. Redigering av en tabell 6. Grafritning av en funktion 7. Tilldelning av siffertabellinnehåll till en lista

2 Kapitel 5 Tryck på m för att uppvisa huvudmenyn, använd markörtangenterna för att välja ikonen TABLE och tryck sedan på w för att gå in i detta läge. Detta är grundskärmen för tabelläget. För att framställa en tabell måste du först specificera variabelintervallet. Sid. 8 Menyn underst på skärmen ser ut på ovanstående sätt när posten Var på uppsättningsskärmen är inställd på ett listnamn (vilket antyder att variabelvärden ska erhållas från en lista). 1. Lagring av en funktion Exempel Lagra funktionen y = 3 x 2 2 i minnesområde Y1 Använd f och c för att i funktionslistan för läget TABLE framhäva minnesområdet där funktionen ska lagras. Mata sedan in funktionen och tryck på w för att lagra den. 2. Radering av en funktion Sid. 52 Använd f och c för att framhäva minnesområdet som innehåller funktionen du vill radera. Tryck på 2 (DEL). Tryck på 1 (YES) för att radera den valda funktionen eller på 4 (NO) för att avbryta utan att radera något. Procedurerna för lagring och radering av funktioner är desamma som används i läget GRAPH. 3. Tilldelning av värden till variabler Det finns två olika metoder för att tilldela värden till en variabel: automatisk tilldelning inom ett specificerat intervall och tilldelning av värden från en lista. Grundinställningen är automatisk tilldelning inom ett specificerat intervall. 74

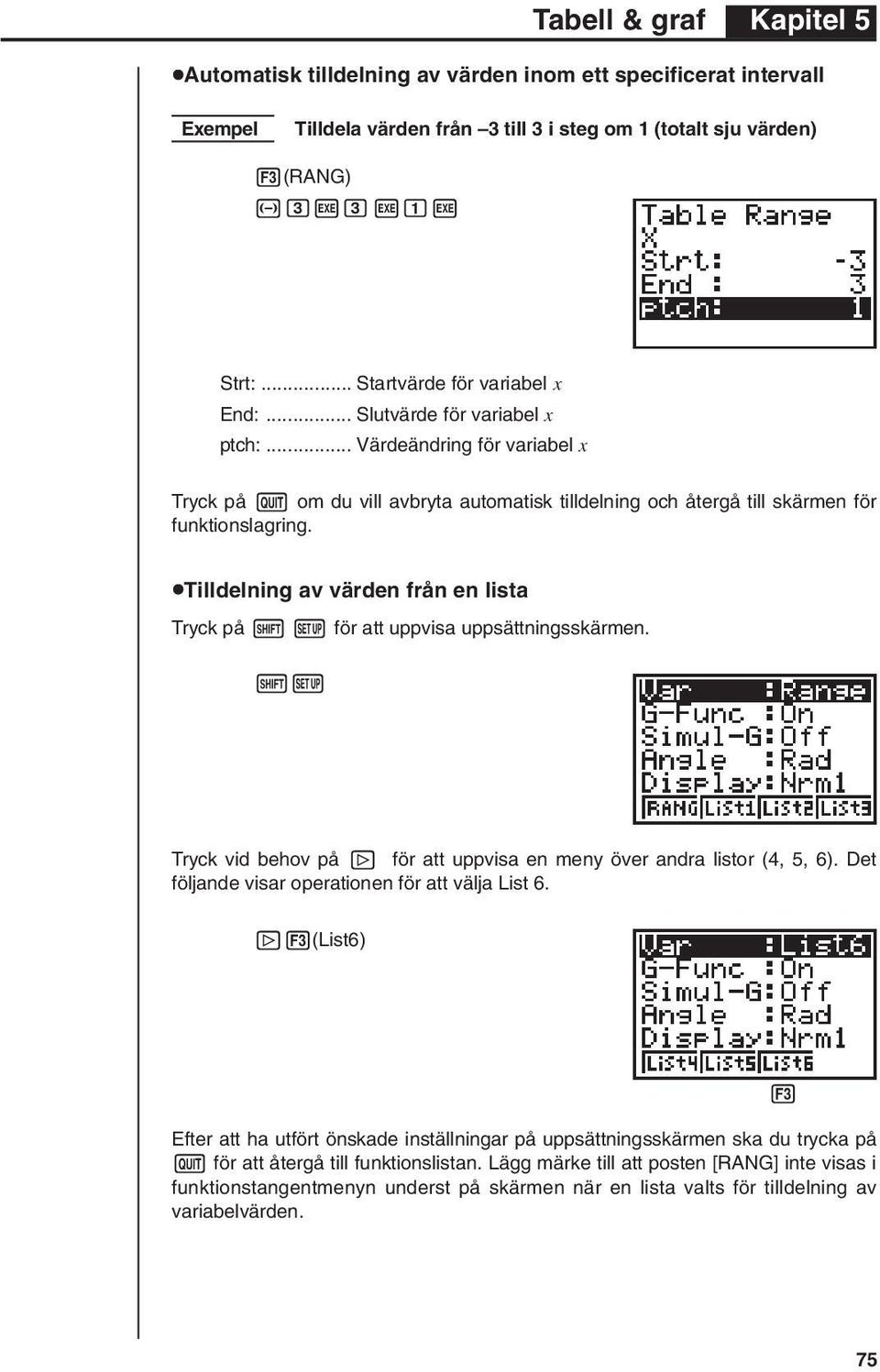

3 Kapitel 5 uautomatisk tilldelning av värden inom ett specificerat intervall Exempel Tilldela värden från 3 till 3 i steg om 1 (totalt sju värden) 3(RANG) -dwdwbw Strt:... Startvärde för variabel x End:... Slutvärde för variabel x ptch:... Värdeändring för variabel x Tryck på Q om du vill avbryta automatisk tilldelning och återgå till skärmen för funktionslagring. utilldelning av värden från en lista Tryck på! Z för att uppvisa uppsättningsskärmen.!z Tryck vid behov på [ för att uppvisa en meny över andra listor (4, 5, 6). Det följande visar operationen för att välja List 6. [3(List6) Efter att ha utfört önskade inställningar på uppsättningsskärmen ska du trycka på Q för att återgå till funktionslistan. Lägg märke till att posten [RANG] inte visas i funktionstangentmenyn underst på skärmen när en lista valts för tilldelning av variabelvärden. 75

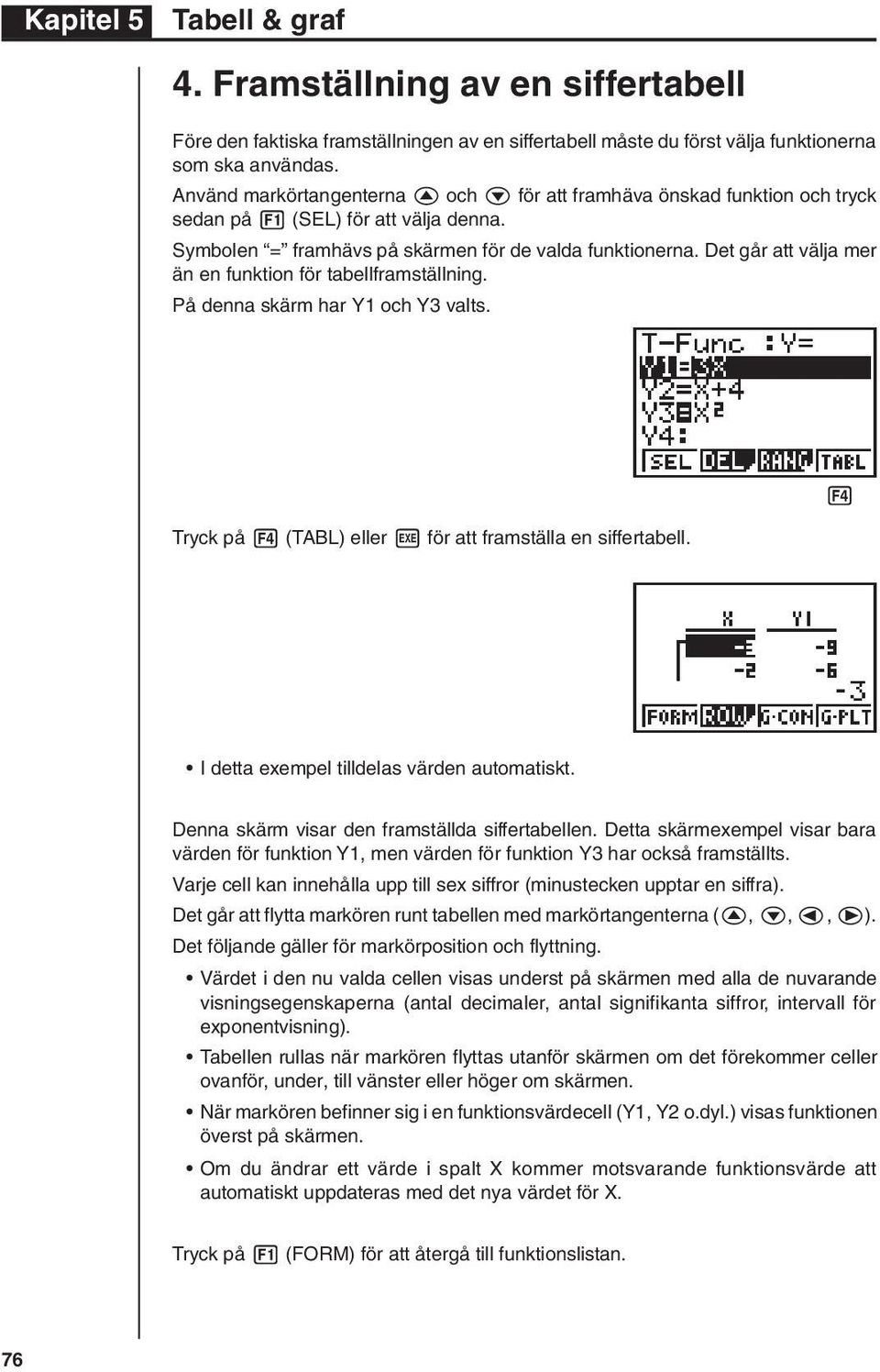

4 Kapitel 5 4. Framställning av en siffertabell Före den faktiska framställningen av en siffertabell måste du först välja funktionerna som ska användas. Använd markörtangenterna f och c för att framhäva önskad funktion och tryck sedan på 1 (SEL) för att välja denna. Symbolen = framhävs på skärmen för de valda funktionerna. Det går att välja mer än en funktion för tabellframställning. På denna skärm har Y1 och Y3 valts. Tryck på 4 (TABL) eller w för att framställa en siffertabell. I detta exempel tilldelas värden automatiskt. Denna skärm visar den framställda siffertabellen. Detta skärmexempel visar bara värden för funktion Y1, men värden för funktion Y3 har också framställts. Varje cell kan innehålla upp till sex siffror (minustecken upptar en siffra). Det går att flytta markören runt tabellen med markörtangenterna (f, c, d, e). Det följande gäller för markörposition och flyttning. Värdet i den nu valda cellen visas underst på skärmen med alla de nuvarande visningsegenskaperna (antal decimaler, antal signifikanta siffror, intervall för exponentvisning). Tabellen rullas när markören flyttas utanför skärmen om det förekommer celler ovanför, under, till vänster eller höger om skärmen. När markören befinner sig i en funktionsvärdecell (Y1, Y2 o.dyl.) visas funktionen överst på skärmen. Om du ändrar ett värde i spalt X kommer motsvarande funktionsvärde att automatiskt uppdateras med det nya värdet för X. Tryck på 1 (FORM) för att återgå till funktionslistan. 76

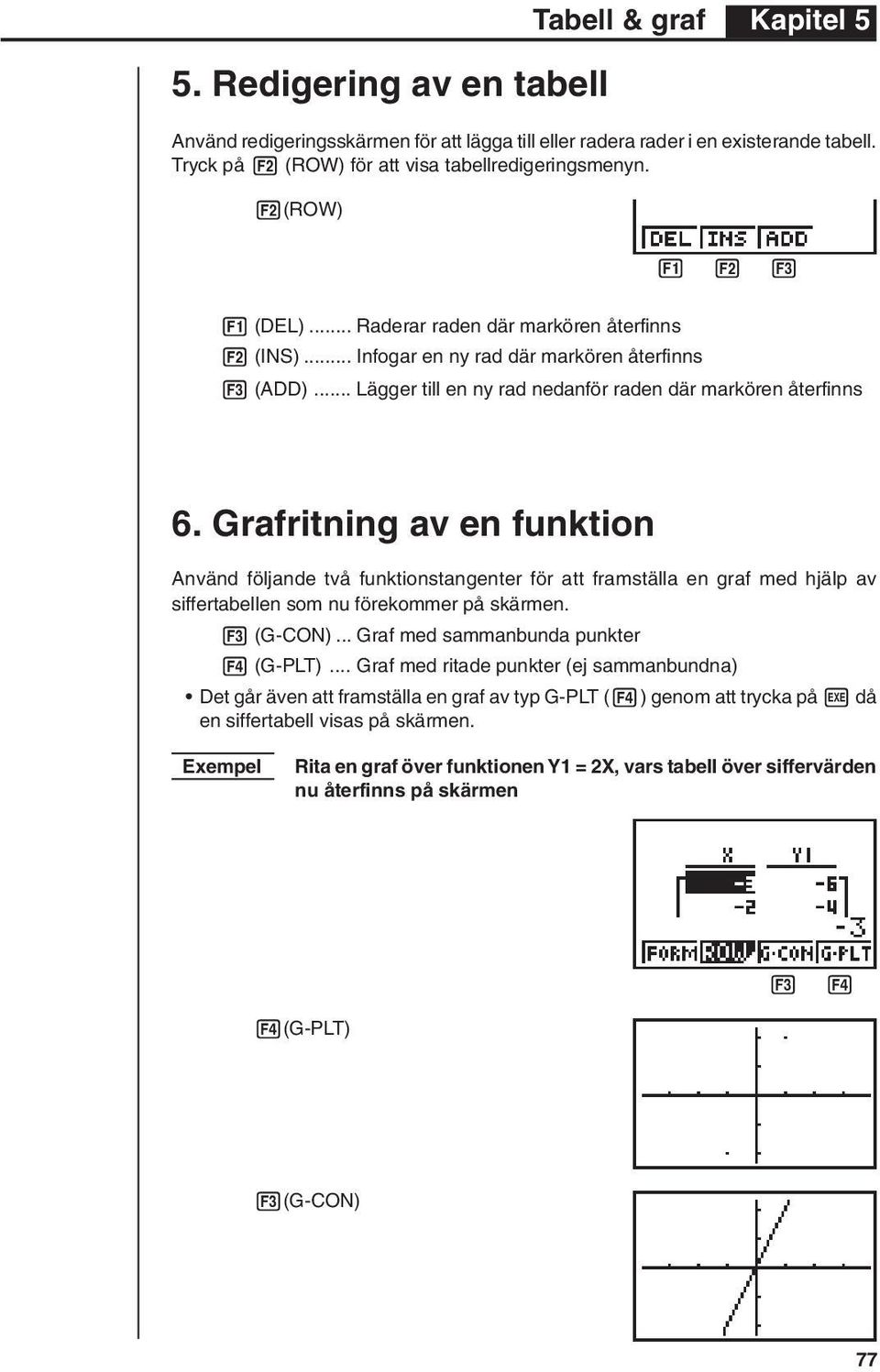

5 5. Redigering av en tabell Kapitel 5 Använd redigeringsskärmen för att lägga till eller radera rader i en existerande tabell. Tryck på 2 (ROW) för att visa tabellredigeringsmenyn. 2(ROW) 1 (DEL)... Raderar raden där markören återfinns 2 (INS)... Infogar en ny rad där markören återfinns 3 (ADD)... Lägger till en ny rad nedanför raden där markören återfinns 6. Grafritning av en funktion Använd följande två funktionstangenter för att framställa en graf med hjälp av siffertabellen som nu förekommer på skärmen. 3 (G-CON)... Graf med sammanbunda punkter 4 (G-PLT)... Graf med ritade punkter (ej sammanbundna) Det går även att framställa en graf av typ G-PLT (4) genom att trycka på w då en siffertabell visas på skärmen. Exempel Rita en graf över funktionen Y1 = 2X, vars tabell över siffervärden nu återfinns på skärmen 4(G-PLT) 3(G-CON) 77

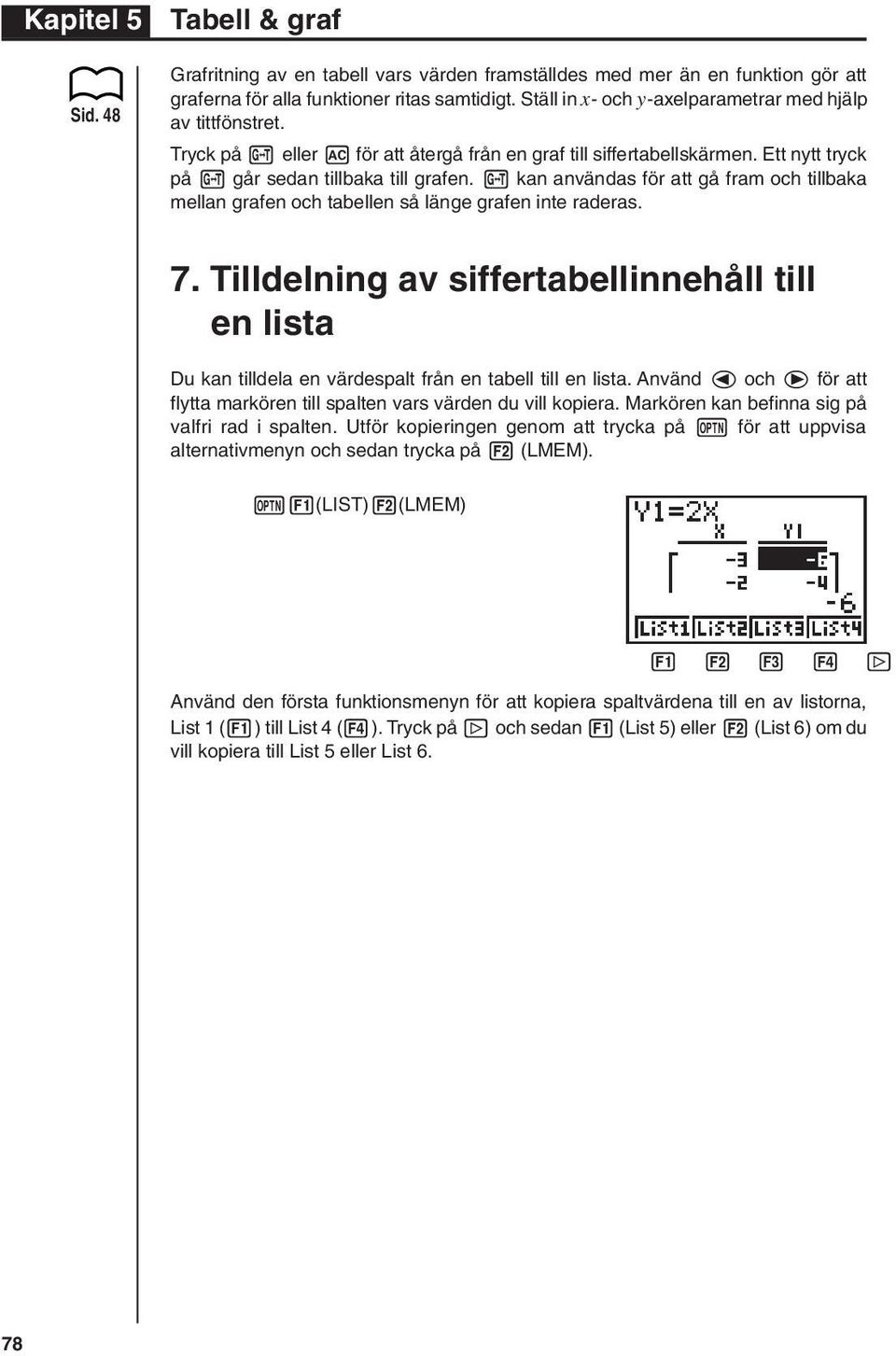

6 Kapitel 5 Sid. 48 Grafritning av en tabell vars värden framställdes med mer än en funktion gör att graferna för alla funktioner ritas samtidigt. Ställ in x- och y-axelparametrar med hjälp av tittfönstret. Tryck på u eller A för att återgå från en graf till siffertabellskärmen. Ett nytt tryck på u går sedan tillbaka till grafen. u kan användas för att gå fram och tillbaka mellan grafen och tabellen så länge grafen inte raderas. 7. Tilldelning av siffertabellinnehåll till en lista Du kan tilldela en värdespalt från en tabell till en lista. Använd d och e för att flytta markören till spalten vars värden du vill kopiera. Markören kan befinna sig på valfri rad i spalten. Utför kopieringen genom att trycka på K för att uppvisa alternativmenyn och sedan trycka på 2 (LMEM). K1(LIST)2(LMEM) [ Använd den första funktionsmenyn för att kopiera spaltvärdena till en av listorna, List 1 (1) till List 4 (4). Tryck på [ och sedan 1 (List 5) eller 2 (List 6) om du vill kopiera till List 5 eller List 6. 78
