1 Vår referens Vår handläggare Jegebäck Matts PRR34L Reinsjö Magnus PRRC Er referens SSM Vårt datum Ert datum Strålsäkerhetsmyndigheten STOCKHOLM STRÅLSÄKERHETS MYNblGHETEN Er handläggare ssm %'>Ъ'Г-1(/ Ringhals 1-4: Redovisning av åtgärdsplan enligt SSM beslut SSM Bakgrund Under 2011 genomförde (RAB) så kallade stresstester [1] enligt SSM föreläggande [2] och [3] vilka senare granskades av SSM och ENSREG som båda lämnade kommentarer och förslag på förbättringsåtgärder. Utöver detta har RAB deltagit i internationella konferenser i frågan och även mottagit kommentarer från branschorganet WANO (World Association of Nuclear Operators). WANO sprider erfarenheter mellan medlemmarna i organisationen via så kallade SOER (Significant Operating Experience Report). April 2012 beslutade SSM [4] att förelägga RAB att redovisa bolagets planer för åtgärder i syfte att ytterligare förstärka tåligheten mot jordbävning, översvämning och extrema väderförhållanden samt långvarig förlust av elförsörjning och värmesänka. Enligt [4] ska RAB även redovisa planer för att ytterligare förstärka beredskap och förberedda åtgärder för att ta hand om svåra haveriförlopp. RAB har nu ingående värderat resultaten från stresstesterna tillsammans med övriga erhållna uppgifter och tagit ställning till vilka åtgärder som planeras genomföras, vilket har resulterat i här redovisad åtgärdsplan tillsammans med grunderna för de utpekade åtgärderna. Händelsen i Fukushima var utmanande på flera olika sätt, dels översteg den Tsunami som drabbade kusten anläggningarnas konstruktionsförutsättningar, dels drabbades alla blocken på anläggningsplatsen på en gång och därtill slogs infrastrukturen i området runt anläggningarna ut. Konsekvensen blev att anläggningsplatsen förlorade elkraftsförsörjning och tillgång till kylvatten från havet. Runt om i världen pågår för tillfället analyser och åtgärder i syfte att förstärka befintliga anläggningar mot liknande händelser. De aktiviteter som pågår eller är genomförda varierar beroende på de nationella förutsättningarna, anläggningarnas konstruktion och förläggningsplatser men det finns också gemensamma drag i det pågående arbetet. Ett sådant gemensamt drag är införskaffande av mobila utrustningar som ett komplement till de fast installerade säkerhetssystemen för att kunna hantera oförutsedda extrema händelser. Resultat av stresstest De av RAB genomförda stresstesterna har konfirmerat anläggningarnas robusthet men också samtidigt medfört att förbättringsmöjligheter identifierats i flera avseenden. Bland det som bidrar till att anläggningarna är robusta är dels anläggningamas grundkonstruktion och dels de säkerhetshöjande åtgärder som successivt genomförts under åren. I grundkonstruktionen märks framför allt att RAB's fyra anläggningar är försedda med ångdrivna system för resteffektkylning Kopia till: Papperskopia: Arkivet Adress: Väröbacka Besök: Ringhals Telefon: Fax: E post: ringhals@vattenfall.com Org.nr Adress: Väröbacka - Besök: Ringhals Telefon: Fax: E-post: rlnghals@vattenfall.com Org.nr

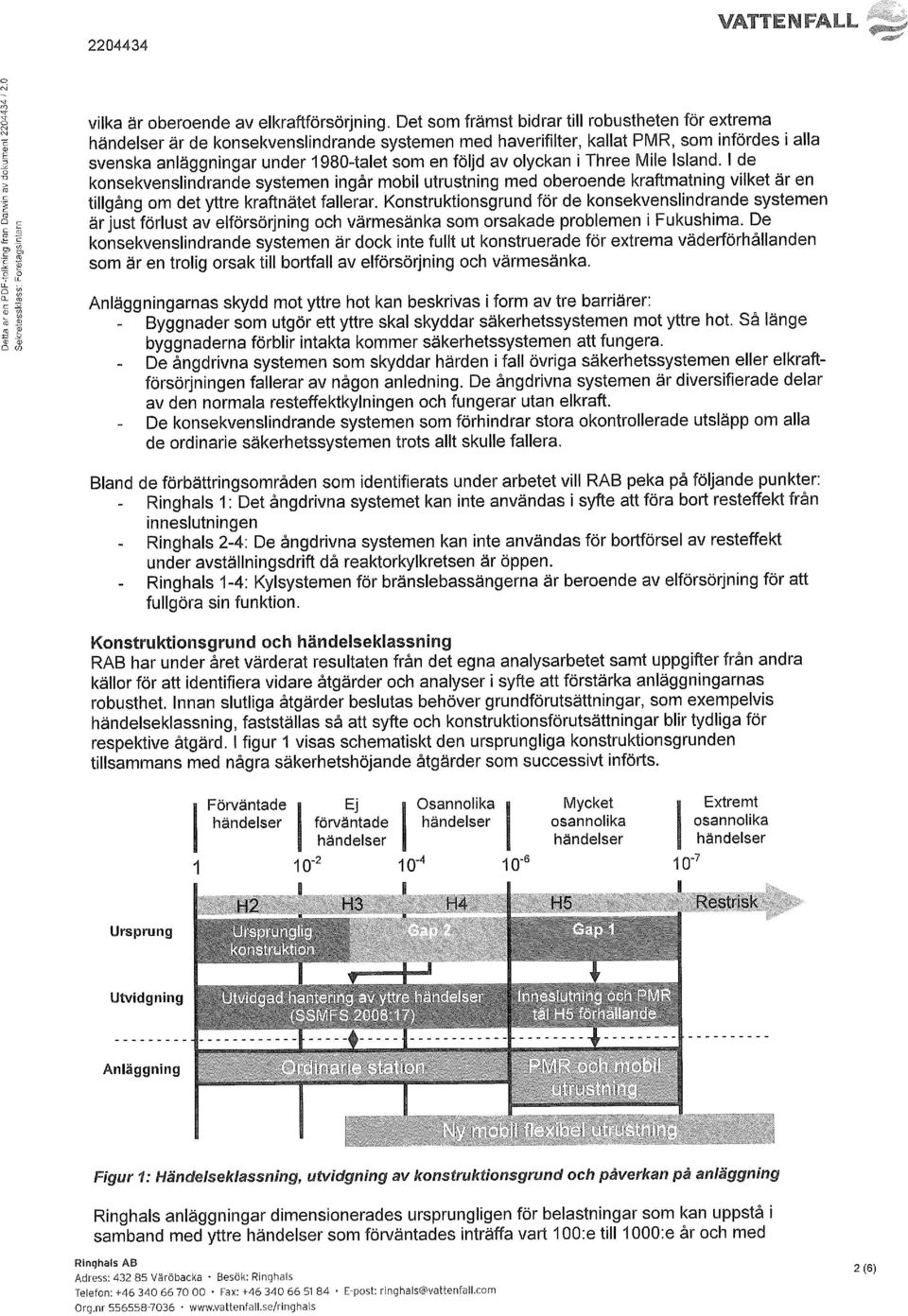

2 220^4^ vilka är oberoende av elkraftförsörjning.oet som främst bidrartill robustheten för extrema händelser är de konsekvenslindrande systemen med haverifilter,kallatrmr, som infördesialla svenska anläggningar under19^0 talet som en följd av olyckanithreemile Island.Ide konsekvenslindrande systemen ingår mobil utrustning med oberoende kraftmatning vilket är en tillgång om detyttrekraftnätetfallerar.konstruktionsgrund för de konsekvenslindrande systemen är just förlust av elförsörjning och värmesänka som orsakade problemenifukushima.oe konsekvenslindrande systemen är dock inte fullt ut konstruerade för extrema väderförhållanden som ären trolig orsak till bortfall av elförsörjning och värmesänka. Anläggningarnas skydd mot yttre hot kan beskrivasiform av tre barriärer: Byggnader som utgör ett yttre skal skyddar säkerhetssystemen mot yttre hot Så länge byggnaderna förblir intakta kommer säkerhetssystemen att fungera Oe ångdrivna systemen som skyddar härdenifall övriga säkerhetssystemen eller elkraftförsörjningen fallerar av någon anledning Oe ångdrivna systemen är diversifierade delar av den normala resteffektkylningen och fungerar utan elkraft. Oe konsekvenslindrande systemen som förhindrar stora okontrollerade utsläpp om alla de ordinarie säkerhetssystemen trots allt skulle fallera Bland de förbättringsområden som identifierats under arbetetvill RAB peka på följand Ringhals1:Oet ångdrivna systemet kan inte användasisyfte att föra bort resteffekt från inneslutningen Ringhals 2-4: Oe ångdrivna systemen kan inte användas för bortförsel av resteffekt under avställningsdrift då reaktorkylkretsen är öppen Ringhals 1 4: Kylsystemen för bränslebassängerna är beroende av elförsörjning för att fullgöra sin funktion Konsfroktionsgrundochhänd^seklassnmg RAB har under året värderat resultaten från det egna analysarbetet samt uppgifterfrån andra källorför att identifiera vidare åtgärder och analyserisyfte att förstärka anläggningarnas robusthet Innan slutliga åtgärder beslutas behöver grundförutsättningar, som exempelvis händelseklassning, fastställas så att syfte och konstruktionsförutsättningar blirtydliga för respektive åtgärd.ifigurlvisas schematiskt den ursprungliga konstruktionsgrunden tillsammans med några säkerhetshöjande åtgärder som successivt införts. Förväntade händelser Ej förväntade händelser Osannolika händelser Mycket osannolika händelser I1ГУ Extremt osannolika händelser Ursprung Ursprunglig konstruktion Gap 2 Gap 1 Utvidgning Utvidgad hantering av yttre händelser (SSMFS ) Inneslutning och PMR tal H5 förhallande Anläggning F/gur 1; Hände/seWassn/ng, umdgnmg av ^onsfwfrf/onsgmnd och päyerfran pä an/äggnmg Ringhals anläggningar dimensionerades ursprungligen för belastningar som kan uppstå i samband med yttre händelser som förväntades inträffa vart 100:e till 1000:e år och med Adress: Väröbacka Besök: Ringhals Telefon: Fax: E post: ringhals@vattenfall.com Org.nr

3 220^^ åhörande säke^ för belastningarisamband med inre händelser som stor kylmedelsförlust vilket ger en mycket god tålighet mot yttre händelser. Isamband med den successiva säkerhetsutvecklingen har den ursprungliga konstruktionsgrunden utvecklats.som omnämnts ovan infördes krav på konsekvenslindrande system (RMR) efter händelsenithreemile Island viket representeras av Gaplifigurl.Konstruktionsgrund för RMR var de tillkommande fallen med antagande om fullständigt bortfall av elförsörjning och värmesänka vilket kom att bli grunden för den nya händelseklassen FI5. loch med införande av SSMFS 200^:17infördes mer stringenta krav på hanteringen avyttre händelservilket inneburit en utökning av konstruktionsgrunden för byggnadervilket representeras av Gap^ifigurl.RAB genomförde då ett arbete för att verifiera att ordinarie anläggningar tål extrema yttre händelser upp till och med händelseklass FI4. FländelseniFukushima visar återigen att det oväntade kan inträffa.även om system dimensioneras för kända extrema förhållanden kan oväntade kombinationer av mindre belastningar orsaka värre konsekvenser Baserat på resonemanget ovan har RAB utvecklat ett åtgärdsprogram som bygger på följande fyra säkerhetsmål: A Förstärkta byggnader: ^idta åtgärder och verifiera att befintliga byggnadertål yttre händelser till och med händelseklass 8 Förstärkt möjlighet att kyla med ångdrivna system: Beakta händelserna långvarig förlust av elförsörjning och ordinarie värmesänka så som de definieratsistresstester.åtgärder för att förstärka de befintliga systemen harvidtagits eller kommer att vidtas med anledning av analyserna O För händelser med lägre sannolikhet kommer de konsekvenslindrande systemen att reducera utsläpp till omgivningen. Åtgärder kommer att vidtas för att förstärka även denna funktion 0 Förstärkt spädmatning av bränslebassänger Som ett komplement till den utvidgade konstruktionsgrunden med permanent installerade säkerhetssystem och som en förstärkning av djupförsvaret arbetar RAB enligt strategin att införa flexibla mobila system på samma sätt som många andra tillståndshavare världen över Genom att införa förberedda och instruktionsstyrda mobila system skapas en flexibilitet och uthållighet som gerytterligarerobusthetiskyddet mot extrema yttre händelser Oe mobila systemen ska ersätta eller komplettera dagens mobila utrustning för de konsekvenslindrande systemen inom händelseklass FI5 men också komplettera de permanenta säkerhetssystemen. Organisationen för haveriberedskap ska också förstärkas för att kunna hantera händelser där hela förläggningsplatsen drabbats Åtg^der RAB har utvecklat ett åtgärdsprogram som sträcker sig över tre faser, genomförda, pågående och planerade.isamband med stresstesterna under 2011genomförde RAB en rad mindre åtgärder som redovisasi^j.efter bearbetning av resultaten från SSM och ENSREG granskningar startade RAB en rad enklare åtgärder som redovisasipunkt^nedan.med anledning av ^j har RAB mer ingående värderat alla identifierade förbättringsåtgärder och tagit ställning till vilka som planeras genomföras vilket är grunden för åtgärdsprogrammet nedan RAB bedömer att följande åtgärder krävs för att nå de fyra säkerhetsmålen ovan och skapa en större robusthet mot alla situationer som kan uppstå till följd av extrema yttre händelser: 1 RAB: Införande av mobil utrustning, samordnas med förstärkning av haveriberedskapen (alla situationer oavsett initierande händelse) 2 R14:Rekvalificeringav byggnaderför händelser inom FI4. Innebär såväl fysiska åtgärder som verifierande analyser och utredningar (alla yttre händelser) 3 R14:Kvalificering av inneslutning och RMR-byggnad för händelser inom FI5 (främst jordbävning) 4 R34:Otökad batterikapacitet (förlust av elförsörjning) 5 R1-4: Förstärk möjlighet att ladda befintliga batterier (förlust av elförsörjning) ^h8^a8 Ad^5s:4^85Väröback8^8^ök:R^gh8i5 T^o^ ^8^ ^E^^ Org^r ^7038^ www^5^of8^5^ngh5i5

4 6. R2-4: Införande av nya tätningar för tryckvattenreaktorernas reaktorkylpumpar (förlust av elförsörjning) 7. R2-4: Införande av stagning av styrstavsledhusen (jordbävning) 8. R1-4: Åtgärder för förstärkt spädmatning av bränslebassänger (alla yttre händelser) 9. R1-4: Pågående enklare åtgärder som initierades direkt efter stresstesterna (alla yttre händelser) Åtgärderna beskrivs närmare i bilaga 1 med en kort förklaring av bakgrund och syfte. För punkterna 1-8 ovan kommer RAB att färdigställa en tidplan för planerade utredningar och åtgärder under första halvåret 2013 som tar hänsyn till samordning med de åtgärder som planeras inom övergångsplanerna. De pågående åtgärderna enligt punkt 9 beräknas vara färdiga senast under Värdering av målanläggning De fyra säkerhetsmålen A-D som beskrivs ovan bidrar alla till en anläggningsutformning med förstärkta möjligheter att motstå extrema yttre händelser och därmed förbättrad förmåga att undvika radiologisk olycka. I kommande stycken diskuteras målanläggningens styrkor och svagheter vilket utgör grund för RAB säkerhetsvärdering. Säkerhetsmål A: Förstärkta byggnader. Ringhals byggnader konstruerades för att tåla laster som förväntades inträffa var 100:e till var 1000:e år. Målet är att visa att byggnaderna klara laster som kan uppstå vid yttre händelser som förväntas inträffa var :e år. De utredningar som hittills utförts har tillsammans med stresstesterna visat att detta är möjligt men anläggningarna kommer att ha kvar några svaga punkter. En svaghet hänger samman med att alla byggnader står på berggrund nedsänkta under marknivå. Dräneringen av byggnaderna upprätthålls med aktiva system som faller bort vid totalt elbortfall varvid det inte kan uteslutas att vatten kan tränga in bakvägen i byggnaderna. Detta bedöms som en långsam händelse varför manuella åtgärder kan förutsättas vara verksamma för att förhindra problem. Säkerhetsmål B: Förstärkt möjlighet att kyla med ångdrivna system. Reaktorerna i Ringhals konstruerades ursprungligen med ångdrivna komponenter för resteffektkylning vilka utgör diversifiering till de eldrivna komponenterna vid bortfall av elförsörjning. De nya händelserna som ska tillföras där långvarig förlust av all växelspänning ansätts kommer att utvärderas mot acceptansvärdet att härden skall förbli kyld (vattentäckt) och i kylbart skick i ett utdraget förlopp. De åtgärder som genomförs bedöms ge goda förutsättningar att undvika en radiologisk olycka i samband med förlust av elförsörjning. Ringhals anläggningar står i förbindelse med havet (den slutliga värmesänkan) via intagsbyggnad och kylvattenkanaler. Kanalerna kan vid behov isoleras från havet och den innestängda vattenvolymen kan användas som värmesänka genom intern cirkulation. Tillgång till den slutliga värmesänka som kanalerna utgör har därmed säkrats så långt som rimligen möjligt. För Ringhals 1 uppmärksammade RAB i förarbetena till övergångsplanerna för SSMFS 2008:17 problemet med värmebortförsel från inneslutningen vid bortfall av elförsörjning. De åtgärder som redan vidtagits med avseende på övergångsplanerna innehåller därför utrustning konstruerad för att möta problemet med fullständigt bortfall av växelspänning i ordinarie station. Den införda lösningen har dock inte uttryckligen hanterat långvarigt bortfall av ordinarie värmesänka. RAB bedömer att den lösning som installerats möter intentionen i kravet som beskrivs för säkerhetsmål B ovan eftersom kylning antingen kommer att kunna fortgå så länge som kylvattenkanalerna är tillgängliga eller kommer att kunna upprätthållas via PMR-filtret. Notera att härden hålls vattentäckt i bägge dessa scenarier, varför filterfunktionen i PMR inte behövs. Det är också värt att notera att de elkraftaggregat som krävs för resteffektkylningen är luftkylda. Under vissa delar av avställningsdriften av RAB tryckvatten reaktorer, då reaktorkylkretsen är öppen, finns inte möjlighet till resteffektkylning med ångdrivna system via ånggeneratorema. Adress: Väröbacka Besök: Ringhals Telefon: Fax: E-post: ringhals@vattenfall.com Org.nr

5 Under vissa korta perioder, då vatteninnehållet i reaktorkylkretsen dessutom är reducerat, blir rådrumstiden för manuella insatser kort. Under huvuddelen av avställningsdriften finns dock mycket vatten tillgängligt varför rådrumstiden för manuella insatser bedöms tillräcklig. RAB bedömer att det är tillräckligt att använda mobil utrustning för att klara kylningen av härden under dessa korta perioder. RAB kommer att utvärdera händelsen förlust av ordinarie värmesänka mot acceptansvärdet att härden skall förbli kyld (vattentäckt) och i kylbart skick i ett utdraget förlopp. Detta för att visa att det finns goda förutsättningar att undvika en radiologisk olycka i samband med förlust av ordinarie värmesänka. Säkerhetsmål C: Förstärkta konsekvenslindrande system I samband med identifiering av förstärkningarna av de konsekvenslindrande systemen har RAB inte identifierat några svagheter som bör värderas. Säkerhetsmål D: Förstärk spädmatning av bränslebassänger Bränslet ska skyddas för att undvika radiologisk olycka oavsett om bränslet befinner sig i reaktortanken eller i bränslebassängerna. Så länge som bränslet hålls vattentäckt i bassängema undviks bränsleskador. Så länge bassängema förblir intakta kommer inte vattnet att läcka ut eftersom det inte finns några anslutningar under vattennivå. RAB ska verifiera att bassängema och den omgivande byggnaden klarar en extrem jordbävning och dessutom införa förberedda fasta ledningar för spädmatning med hjälp av mobila system. Trots att det finns en risk för kokning i bassängema under extrema förhållanden anser RAB att de planerade åtgärderna är rimliga. Inom arbetet med övergångsplanerna pågår en översyn av kravbilden för bränslebassängernas kylsystem som kan leda till ytterligare åtgärder. Utredningen ska vara klar Ringhals säkerhetsvärdering RAB bedömer att genomförda, pågående och planerade förbättringsåtgärder förebygger fel som kan uppstå under extrema yttre händelser och därmed leda till radiologisk olycka. RAB bedömer vidare att tåligheten mot yttre händelser har förstärkts och kommer att förstärkas med stöd av erfarenheter från händelsen i Fukushima och utvecklingen vid andra anläggningar i världen. Åtgärdsplanen har föredragits i Ringhals säkerhetskommitté. Övrigt i ärendet RAB ser positivt på en dialog med SSIVI kring det fortsatta arbetet, inte minst vad gäller kravbild och förutsättningar som ska styra åtgärdsbehoven; av denna redovisning framgår indirekt RAB arbetshypotes och förslag till hur en sådan kravbild kan komma att se ut. RAB ser gärna att berörda handläggare hos SSM och RAB träffas för en detaljerad genomgång av den presenterade åtgärdsplanen och bakgrunden till denna. Med vänlig hälsning Eva Halidén Verkställande direktör Annette Lövefors Daun Kvalitet, Säkerhet och Miljö genom Johan Börjesson Biträdande avdelningschef RQ Adress: Väröbacka - Besök: Ringhals Telefon: Fax: E-post: ringhals@vattenfall.com Org.nr

6 Referenser 1. "R1-R4 ENSREG Stress Test-Summary", RAB id , "Förnyade säkerhetsvärderingar av tålighet mot vissa händelser", SSM beslut SSM , RAB id "Ringhals Förnyade säkerhetsvärderingar av tålighet mot extrema väderförhållanden", SSM beslut SSM , RAB id "Redovisning av planer för åtgärder i syfte att ytterligare stärka anläggningarnas tålighet mot vissa händelser", SSM beslut SSM , RAB id "Ringhals 1-4: Redovisning av genomförda åtgäder enligt SSM ". RAB id , "Diverse and Flexible Coping Strategies (FLEX) Implementation Guide", Nuclear Energy Institute NEI 12-06, Maj RAB id "Ringhals FLEX Equipment Cost Estimate Summary Report", Westinghouse LTR-FSE-12-11, July 6, RAB id "Ringhals 1 - Övergripande bedömning av förutsättningar att tillämpa FLEX strategi", Vattenfall Research & Development AE-NN 12-58, RAB id "Near-Term Actions to Adress an Extended Loss of All AC Power", WANO SOER , December RAB id Bilagor 1. Beskrivning av pågående och planerade åtgärder. Adress: Väröbacka Besök: Ringhals Telefon: Fax: E-post: ringhals@vattenfall.com Org.nr

7 BILAGA 1 BILAGA 1: BESKRIVNING AV PÅGÅENDE OCH PLANERADE ÅTGÄRDER Åtgärd 1: R1-4 Mobil utrustning Det amerikanska Nuclear Energy Institute har utvecklat en guide [6] för implementering av diversifierad och flexibel utrustning, kallat FLEX. Syftet med utrustningen är att stärka djupförsvaret för händelser som går bortom anläggningarnas konstruktion. Metodiken som beskrivs i guiden består av fyra delar: - Mobil utrustning och förberedda inkopplingsmöjligheter för kylning och elförsörjning - Skydd av den mobila utrusningen för händelser som överstiger H4 - Instruktioner och procedurer för hantering av utrustningen. - Procedurer för driftklarhetsverifiering och underhåll RAB har genomfört en första studie [7] av vilken utrustning som kan bli aktuell vid tillämpningen av NEl-guiden vilket redovisas i tabell 1 nedan. RAB har också utfört en studie för att klarställa att NEl-guiden är tillämplig även för R1 [8]. Antalet komponenter av varje slag avgörs av det så kallade N+1-kriteriet för att skapa robusthet, det vill säga en extra utöver antalet anläggningar på platsen. Skyddet av den mobila utrustningen ska utformas efter de specifika förutsättningar som råder på aktuell anläggningsplats. En viktig förutsättning för att FLEX ska fungera i en utsatt situation är att det finns tillräckligt rådrum för inkoppling av den mobila utrusningen. Övriga utpekade åtgärder i den redovisade planen ska förstärka anläggningarnas skydd mot extrema händelser och samtidigt skapa detta rådrum, tillräckligt med tid för inkoppling. För att skapa bästa möjliga förutsättningar för utnyttjandet av den mobila utrustningen bör införandet samordnas med andra förbättringsmöjligheter såsom: - Utveckling av haveriberedskapen för att klara flera block samtidigt - Byggnadsförstärkningar - Förstärkning av den mobila utrustningen för PMR Den metodik som beskrivs i FLEX-guiden svara upp emot de kommentarer som WANO lämnar i SOER [9]. Åtgärden bidrar till säkerhetsmål B, C och D. Tabell 1: Exempel på mobil utrustning för tryckvattenreaktorer Utrustning Kapacitet Antal* Pump för spädmatning av RCPB 2,5 I/s, 104 bar 4 Pump för spädmatning av ÅG 19 I/s, 22 bar 4 Pump för kylning av inneslutning 76 I/s, 15 bar 4 Pump för spädmatning av bränslebassäng 6,3-13 I/s, 4,5 bar 7 Dieselgenerator för pumpar 500 kw, 600 V 7 Dieselgenerator för kommunikation kw, 48 V DC 4 Dieselgenerator för övriga behov 7,5 kw, enfas 4 Ventilationsfläktar Anläggningsberoende, avgörs senare IVIanöverkraft, luftkompressorer mm Anläggningsberoende, avgörs senare Transportfordon Anläggningsberoende, avgörs senare Kommunikationsutrustning, radio, sattelittel. Anläggningsberoende, avgörs senare * Antalet är inklusive N+1, dvs 3 anläggningar + en extra enhet. Adress: Väröbacka - Besök: Ringhals Telefon: Fax: E-post: rlnghals@vattenfall.com Org.nr (4)

8 BILAGA 1 Åtgärd 2: R1-4 Rekvalificera byggnader Byggnader utgör det så kallade yttre skalet som skyddar säkerhetssystemen från yttre händelser. Så länge byggnaderna förblir intakta kommer säkerhetssystemen att upprätthålla sin funktion. Byggnaderna ska visas klara händelser inom H4.1 detta arbete ingår att uppdatera tidigare arbete med erfarenheter från stresstesterna, som exempelvis isstorm och kombinationer av naturfenomen, samt vissa förstärkningar av byggnader. Åtgärden bidrar till säkerhetsmål A. Åtgärd 3: R1-4 Kvalificera inneslutnlng och PMR för händelser inom H5 Inom arbetet med att uppfylla SSMFS 2008:17 verifieras att anläggningarna tål den belastning som uppstår i samband med en så kallad svensk jordbävning med inträffandefrekvens på 10" 5 /år. För att visa att anläggningarna är robusta och kan hantera händelser som överstiger gällande konstruktionsförutsättningarna kommer RAB att verifiera att inneslutning, reaktorkylkretsens tryckbärande skal (RCPB) och PMR kan motstå en mycket kraftigare jordbävning med inträffandefrekvens på 10" 7 /år. Om barriärerna och PMR förblir intakta efter en jordbävning finns förutsättning att klara kylningen av härden, antingen med ordinarie system eller med mobila enheter, och därmed undvika stora okontrollerade utsläpp. I arbetet ingår att verifiera att strukturer i inneslutningarna som bär upp RCPB håller för belastningarna. Åtgärden bidrar till säkerhetsmål C. Åtgärd 4: R3-4 Utökad batterikapacitet Som omnämnts tidigare så kan de ångdrivna systemen fungera utan elförsörjning, de drivs av ånga från de system som ska kylas. Dock behöver driftpersonalen kunna övervaka och styra systemen via instrument och manöverutrustning. Anläggningarna är försedda med separata batterisäkrade nät som klarar detta i fall elkraftförsörjningen fallerar. Den tid som batterierna klarar varierar mellan anläggningarna och Ringhals 3 och 4 har i dag de kortaste tiderna. De nuvarande tiderna bedöms tillräckliga då elkraftförsörjningen är diversifierad och det finns möjlighet att ladda batterierna via den mobila utrustningen för PMR. De nu ansatta händelserna för bortfall av elkraftförsörjningen går längre än tidigare ansatser och förutsätter att diversifierade utrustningar är utslagna och att infrastrukturen på anläggningsplatsen inte fungerar. För att klara dessa nya ansatser och skapa tid för att hinna koppla in mobila enheter behöver batterikapaciteten för Ringhals 3 och 4 förstärkas. Åtgärden bidrar till säkerhetsmål B. Åtgärd 5: R1-4 Förstärkt möjlighet att ladda batterier Det finns i dag förberedda möjligheter att ladda batterier men i en begränsad omfattning. Möjligheten att ladda batterier ska förstärkas så att de båda redundanta sidorna av systemen kan laddas av mobila enheter. Åtgärden bidrar till säkerhetsmål B. Åtgärd 6: R2-4 Tätningar för reaktorkylpumpar Reaktorkylpumparna är en del av barriären reaktorkylkretsens tryckbärande skal (RCPB) där de roterande pumpaxlarnas tätningar är den känsligaste delen. Axlarna är försedda med hydrodynamiska tätningar i tre steg och tätningsfunktionen är beroende av tätningsvatten från laddningssytemet. Tätningsvattnet introduceras i tätningarna och strömmar in i reaktorkylflödet och kyler samtidigt tätningarna. Vid bortfall av elkraftförsörjningen faller även tätningsvattnet bort vilket får till följd att reaktorkylmediet börjar tränga ut genom tätningarna. Nyligen utförda analyser visar att det tar tre dygn till härden börjar friläggas på grund av läckaget. RAB planerar att byta eller komplettera de befintliga tätningarna för att minska eller eliminera läckaget. Studier av olika tekniska alternativ pågår för tillfället. Åtgärden bidrar till säkerhetsmål B. Adress: Väröbacka Besök: Ringhals Telefon: Fax: E-post: ringhals@vattenfall.com Org.nr (4)

9 BILAGA 1 Åtgärd 7: R2-4 Stagning av styrstavs led hus RCPB omsluts i sin helhet av inneslutningen och bedöms därför inte påverkas av yttre händelser undantaget jordbävning. Den känsligaste delen av RCPB för jordbävning är styrstavsledhusen som är monterade ovan på reaktortankens lock. Styrstavsledhusen är långa och kan börja svänga under en jordbävning så att infästningssvetsen i tanklocket skadas. Analyser pågår för tillfället för att utreda om det krävs åtgärder för att klara en 1 ГУ jordbävning. RAB studerar också parallellt att införa stöd för den struktur som håller samman styrstavsledhusen i dag Åtgärden bidrar till säkerhetsmål C. Åtgärd 8: R1-4 Förstärkt spädmatning av bränslebassänger De befintliga kylsystemen för bränslebassängerna är beroende av elkraft och faller därför bort vid förlust av elkraftsystem. När kylningen faller bort kommer vattnet i bassängema att värmas upp av bränslets resteffekt varvid förångningen ökar och till sist inträder kokning. Vid kraftig förångning kommer vattennivån i bassängema att minska. I samband med stresstestarbete runt om i världen har analyser utförts som visar att så länge som bränslet som förvaras i bassängema är täckt av vatten så uppstår inga bränsleskador. För att hålla bränslet vattentäckt behöver bassängema kunna spädmatas från utsidan. Det är i dag möjligt via den mobila utrustningen för PMR men det kräver slangförläggning i bränslebyggnaden vilket har bedömts acceptabelt med den tid till insatts som antagits tillgänglig. I en extrem situation där infrastrukturen har drabbats är det rimligt att ansätta att de manuella insatserna kommer att ta längre tid att förbereda. I så fall kommer ångbildningen att vara kraftigare i byggnaden och spädmatning måste då kunna ske från utsidan. Spädmatning bör också ske genom sprinkling för att minska mängden ånga. RAB planerar därför att genomföra åtgärder som gör det möjligt att enkelt spädmata från utsidan och dessutom installera mätsystem för reglering av vattennivån. Åtgärderna kommer att samordnas med införandet av FLEX eftersom den mobila utrustningen ska kunna användas. RAB planerar dessutom att uppdatera nuvarande utsläppsanalyser för att visa att eventuell kokning i bassängema inte leder till oacceptabla utsläpp. Åtgärden bidrar till säkerhetsmål D. Åtgärd 9: R1-4 Pågående åtgärder Inom RAB pågår för närvarande arbete med att förbereda och införa enklare åtgärder som initierades direkt efter stresstesterna. Åtgärderna som bedömdes som enkla beräknas vara färdiga senast under En lista över dessa åtgärder redovisas nedan med hänvisning till vilket säkerhetsmål som de bidrar till. Åtgärder som bidrar till säkerhetsmål A: Åtgärder som förhindrar att vatten tränger in i byggnader vid hög havsvattennivå o sarg runt trappöppning i R1 intagsbyggnad o pågjutning av vägg i byggnad mellan R1 och R2 Översyn av instruktioner för agerande efter jordbävning och vid olika typer av extrema väderförhållanden Åtgärder som bidrar till säkerhetsmål B: Instruktioner som stöd för att spänningssätta anläggningarna i fall batterierna har blivit urladdade Adress: Väröbacka - Besök: Ringhals Telefon: Fax: E-post: ringhals@vattenfall.com Org.nr (4)

10 BILAGA 1 Åtgärder som bidrar till säkerhetsmål C: - Anskaffning av övergångar mellan olika typer av brandsprutor och de befintliga mobila enheterna för de konsekvenslindrande systemen - Utveckla instruktioner som stöd för påfyllning av bränsle med mera till ordinarie dieslar på R1 och R2 samt till de befintliga mobila enheterna. - Åtgärder inom haveriorganisationen o Utveckla övningar med flera block inblandade och med störningar i infrastrukturen, exempelvis telefoni eller datakommunikation o Utveckla fler funktionsövningar o Ta fram instruktioner som stöd för att bryta anläggningsplatsens isolering vid samband med extremt snöfall o Förbättra möjligheten för matleverans vid långvariga störningar Åtgärder som bidrar till säkerhetsmål D: - Framtagning av instruktioner och utbildning som stöd för öppning av portar mellan bassängema i bränslebyggnaderna för förbättrad cirkulation - Anskaffning av övergångar mellan olika typer av brandsprutor och de befintliga mobila enheterna för spädmatning av bränslebassänger Adress: Väröbacka - Besök: Ringhals Telefon: Fax: E-post: ringhals@vattenfall.com Org.nr (4)
