IN2112, IN2114, IN2116

Transkript

1 IN2112, IN2114, IN DISPERINDAG No. 0287/ /09.0 Regulatory models: V2000, M2100

2 Överensstämmelsedeklaration Tillverkare: InFocus Corporation, SW 68th Parkway, Portland, Oregon USA Härmed intygar vi på eget ansvar att denna projektor uppfyller kraven i följande direktiv och normer: EMC-direktivet 2004/108/EG EuP-direktivet 2005/32/EG EMC: EN EN EN EN Lågspänningsdirektivet 2006/95/EG Säkerhet: IEC :2005, MOD Varumärken Apple, Macintosh och PowerBook är varumärken eller registrerade varumärken som tillhör Apple Computer, Inc. IBM är ett varumärke eller registrerat varumärke som tillhör International Business Machines, Inc. Microsoft, PowerPoint och Windows är varumärken eller registrerade varumärken som tillhör Microsoft Corporation. Adobe and Acrobat är varumärken eller registrerade varumärken som tillhör Adobe Systems Incorporated. DLP och DLP:s logotyp är registrerade varumärken som tillhör Texas Instruments och BrilliantColor är ett varumärke som tillhör Texas Instruments. InFocus, In Focus, och INFOCUS (stiliserat) är antingen registrerade varumärken eller varumärken som tillhör InFocus Corporation i USA och andra länder. Varning från FCC Denna enhet överensstämmer med avsnitt 15 i FCC-bestämmelserna. Användningen är underkastad följande två omständigheter: (1) denna enhet får inte orsaka skadlig interferens, och (2) denna enhet måste acceptera all interferens som tas emot, inklusive interferens som kan orsaka bristfällig funktion. OBS!Denna utrustning har testats och funnits uppfylla begränsningarna för en Klass B digital enhet enligt avsnitt 15 av FCC reglerna. Dessa begränsningar är avsedda att ge rimligt skydd mot skadliga störningar i heminstallationer. Denna utrustning genererar, använder och kan utstråla radiofrekvensenergi och kan, om 1 den inte installeras och används i enlighet med instruktionerna, orsaka skadliga störningar på radiokommunikationer. Det finns dock inga garantier för att störningar inte kommer att uppstå i en viss installation. Om denna utrustning orsakar störningar med skadlig inverkan på radio- eller TV-mottagning, vilket kan avgöras genom att utrustningen stängs av och sätts på, uppmanas användaren att försöka rätta till störningarna genom ett vidta en eller fler av följande åtgärder: --Rikta om eller flytta på mottagarantennen. --Öka avståndet mellan utrustningen och mottagaren. --Koppla utrustningen till ett uttag i en annan strömkrets än den som mottagaren är ansluten till. --Rådfråga återförsäljaren eller en erfaren radio-/tv-tekniker. Ändringar till denna utrustning som inte har uttryckligen godkänts av InFocus Corp. kan frånta användaren rätten att använda utrustningen. Kanada Denna klass B-apparat uppfyller kraven i kanadensiska normen ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Myndighetsgodkännanden cmetus Andra landsspecifika godkännandeprocesser kan vara tillämpliga. Se produktens certifieringsetikett. Detta dokument gäller för de myndighetsregistrerade modellerna V2000 och M2100. Märkspänning: AC V, 2,5A, Hz InFocus förbehåller sig rätten att när som helst och utan föregående meddelande ändra produkterbjudanden och produktspecifikationer.

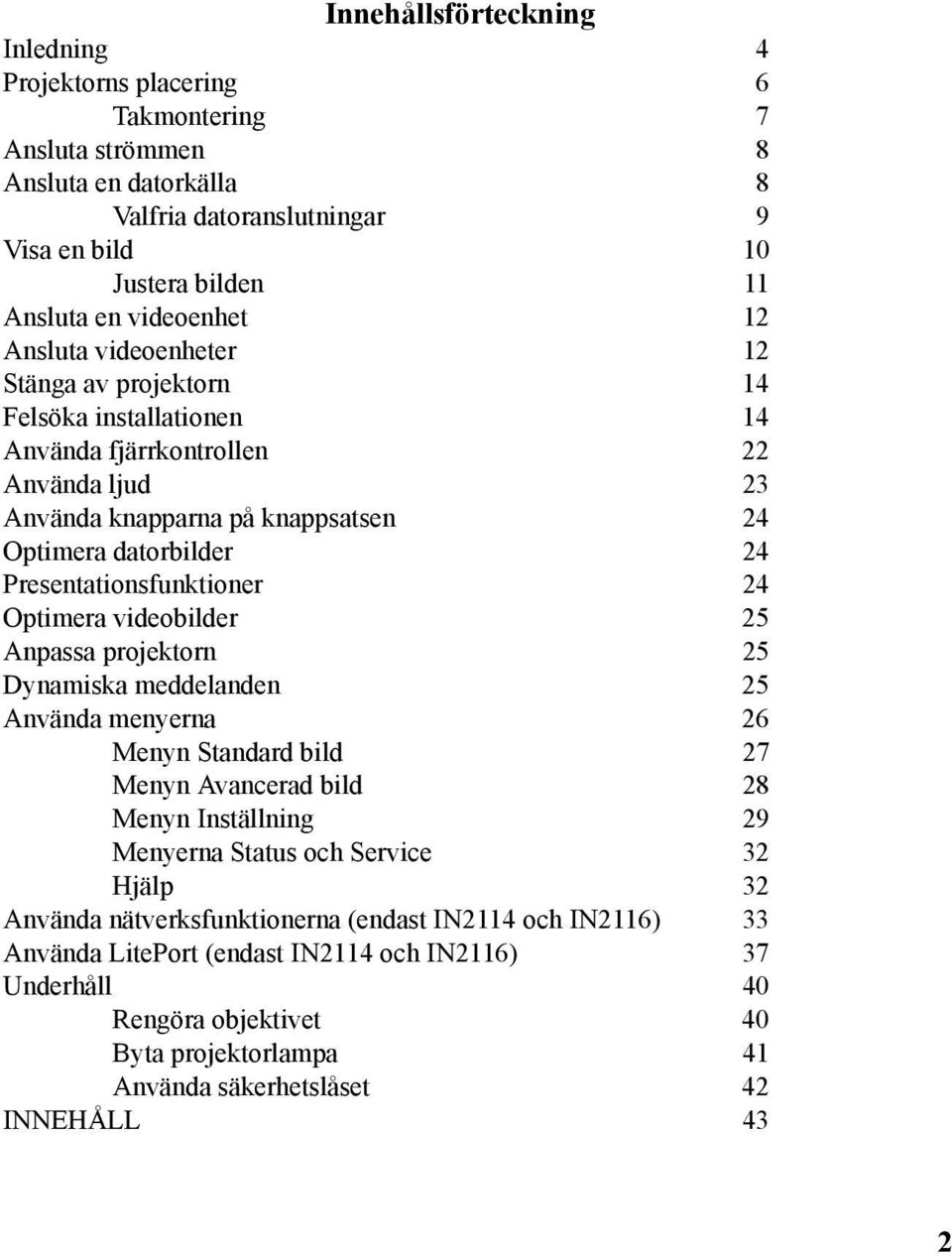

3 Innehållsförteckning Inledning 4 Projektorns placering 6 Takmontering 7 Ansluta strömmen 8 Ansluta en datorkälla 8 Valfria datoranslutningar 9 Visa en bild 10 Justera bilden 11 Ansluta en videoenhet 12 Ansluta videoenheter 12 Stänga av projektorn 14 Felsöka installationen 14 Använda fjärrkontrollen 22 Använda ljud 23 Använda knapparna på knappsatsen 24 Optimera datorbilder 24 Presentationsfunktioner 24 Optimera videobilder 25 Anpassa projektorn 25 Dynamiska meddelanden 25 Använda menyerna 26 Menyn Standard bild 27 Menyn Avancerad bild 28 Menyn Inställning 29 Menyerna Status och Service 32 Hjälp 32 Använda nätverksfunktionerna (endast IN2114 och IN2116) 33 Använda LitePort (endast IN2114 och IN2116) 37 Underhåll 40 Rengöra objektivet 40 Byta projektorlampa 41 Använda säkerhetslåset 42 INNEHÅLL 43 2

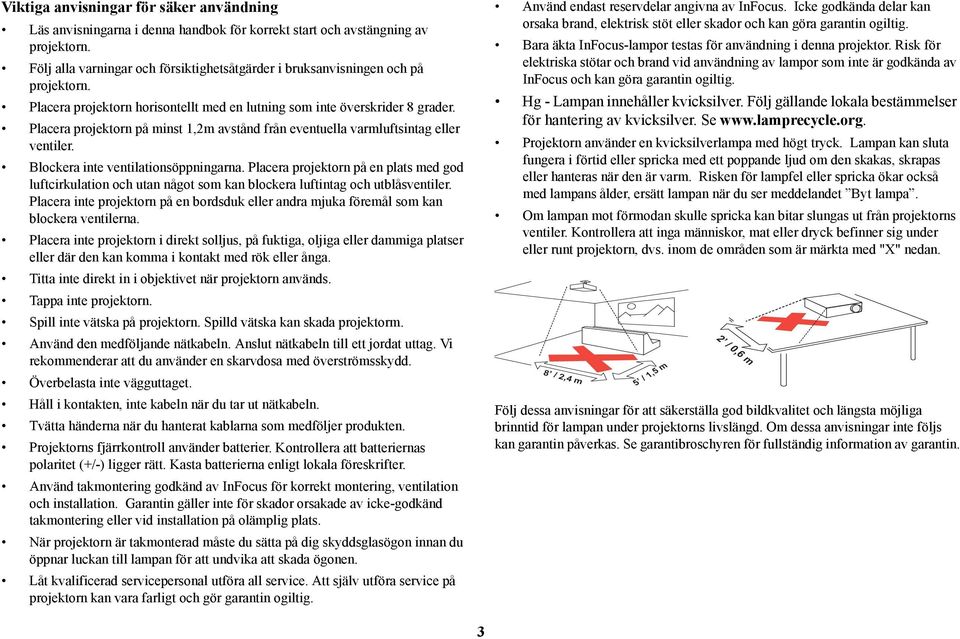

4 Viktiga anvisningar för säker användning Läs anvisningarna i denna handbok för korrekt start och avstängning av projektorn. Följ alla varningar och försiktighetsåtgärder i bruksanvisningen och på projektorn. Placera projektorn horisontellt med en lutning som inte överskrider 8 grader. Placera projektorn på minst 1,2m avstånd från eventuella varmluftsintag eller ventiler. Blockera inte ventilationsöppningarna. Placera projektorn på en plats med god luftcirkulation och utan något som kan blockera luftintag och utblåsventiler. Placera inte projektorn på en bordsduk eller andra mjuka föremål som kan blockera ventilerna. Placera inte projektorn i direkt solljus, på fuktiga, oljiga eller dammiga platser eller där den kan komma i kontakt med rök eller ånga. Titta inte direkt in i objektivet när projektorn används. Tappa inte projektorn. Spill inte vätska på projektorn. Spilld vätska kan skada projektorm. Använd den medföljande nätkabeln. Anslut nätkabeln till ett jordat uttag. Vi rekommenderar att du använder en skarvdosa med överströmsskydd. Överbelasta inte vägguttaget. Håll i kontakten, inte kabeln när du tar ut nätkabeln. Tvätta händerna när du hanterat kablarna som medföljer produkten. Projektorns fjärrkontroll använder batterier. Kontrollera att batteriernas polaritet (+/-) ligger rätt. Kasta batterierna enligt lokala föreskrifter. Använd takmontering godkänd av InFocus för korrekt montering, ventilation och installation. Garantin gäller inte för skador orsakade av icke-godkänd takmontering eller vid installation på olämplig plats. När projektorn är takmonterad måste du sätta på dig skyddsglasögon innan du öppnar luckan till lampan för att undvika att skada ögonen. Låt kvalificerad servicepersonal utföra all service. Att själv utföra service på projektorn kan vara farligt och gör garantin ogiltig. Använd endast reservdelar angivna av InFocus. Icke godkända delar kan orsaka brand, elektrisk stöt eller skador och kan göra garantin ogiltig. Bara äkta InFocus-lampor testas för användning i denna projektor. Risk för elektriska stötar och brand vid användning av lampor som inte är godkända av InFocus och kan göra garantin ogiltig. Hg - Lampan innehåller kvicksilver. Följ gällande lokala bestämmelser för hantering av kvicksilver. Se Projektorn använder en kvicksilverlampa med högt tryck. Lampan kan sluta fungera i förtid eller spricka med ett poppande ljud om den skakas, skrapas eller hanteras när den är varm. Risken för lampfel eller spricka ökar också med lampans ålder, ersätt lampan när du ser meddelandet Byt lampa. Om lampan mot förmodan skulle spricka kan bitar slungas ut från projektorns ventiler. Kontrollera att inga människor, mat eller dryck befinner sig under eller runt projektorn, dvs. inom de områden som är märkta med "X" nedan. 8 /2,4m 5 / 1,5 m 2 / 0,6 m Följ dessa anvisningar för att säkerställa god bildkvalitet och längsta möjliga brinntid för lampan under projektorns livslängd. Om dessa anvisningar inte följs kan garantin påverkas. Se garantibroschyren för fullständig information av garantin. 3

5 Inledning Din nya digitala projektor är lätt att ansluta, använda och underhålla. Projektorn är flexibel nog för att användas till både professionella presentationer och videovisning hemma. IN2112 har SVGA 800x600 upplösning, IN2114 har XGA 1024x768 upplösning och IN2116 har WXGA 1280x800 upplösning. Denna handbok gäller för båda produkterna. De är kompatibla med ett flertal datorer och videoenheter. Produktspecifikationer Besök vår supportwebbplats för se din multimediaprojektors senaste specifikationer, eftersom de kan ändras utan förvarning. Registrering på nätet Registrera projektorn på vår webbplats för att aktivera garantin och få produktuppdateringar, meddelanden och registreringsincitament. Detta ingår Projektorns medföljande standardtillbehör beskrivs i listan på det medföljande Snabbstartskortet. Extratillbehör Bland extratillbehören finns fjärrkontrollen Commander-2, takfäste och LiteShow II. Dessa och andra tillbehör som kan köpas hittar du på vår webbplats eller hos närmaste återförsäljare. Främre skydd / åtkomstpanel till lampa Knapp till objektivskyd d Bakre skydd Spärrknapp till höjningsfot Anslutningspanel LiteTouch knappsats Objektiv Fjärrkontrollmottagare (IR) Kontakt till nätkabel 4

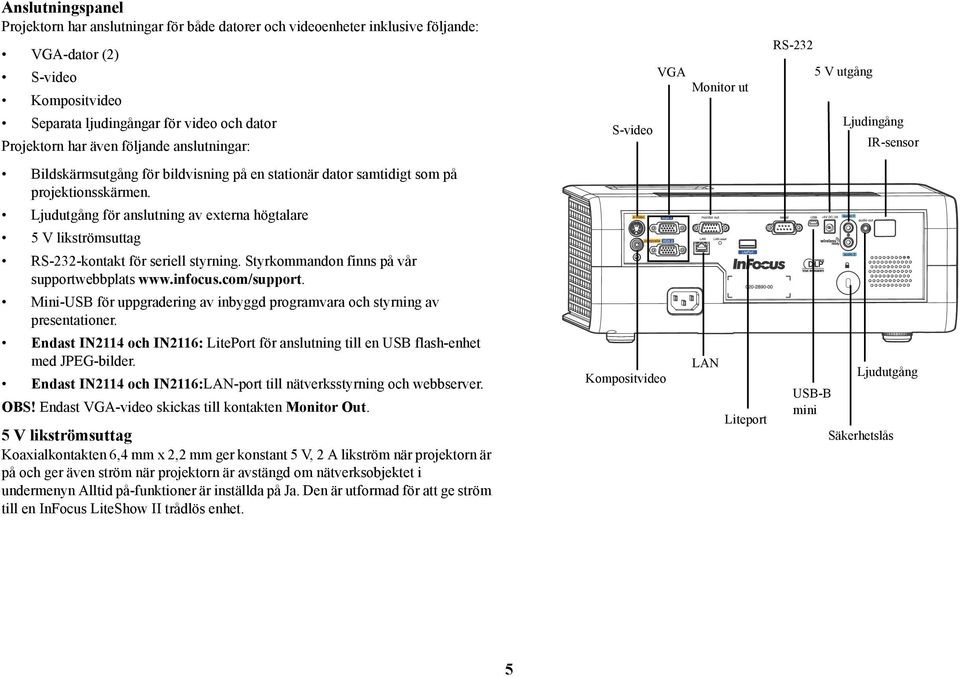

6 Anslutningspanel Projektorn har anslutningar för både datorer och videoenheter inklusive följande: VGA-dator (2) S-video Kompositvideo Separata ljudingångar för video och dator Projektorn har även följande anslutningar: Bildskärmsutgång för bildvisning på en stationär dator samtidigt som på projektionsskärmen. Ljudutgång för anslutning av externa högtalare 5 V likströmsuttag RS-232-kontakt för seriell styrning. Styrkommandon finns på vår supportwebbplats Mini-USB för uppgradering av inbyggd programvara och styrning av presentationer. Endast IN2114 och IN2116: LitePort för anslutning till en USB flash-enhet med JPEG-bilder. Endast IN2114 och IN2116:LAN-port till nätverksstyrning och webbserver. OBS! Endast VGA-video skickas till kontakten Monitor Out. 5 V likströmsuttag Koaxialkontakten 6,4 mm x 2,2 mm ger konstant 5 V, 2 A likström när projektorn är på och ger även ström när projektorn är avstängd om nätverksobjektet i undermenyn Alltid på-funktioner är inställda på Ja. Den är utformad för att ge ström till en InFocus LiteShow II trådlös enhet. S-video Kompositvideo VGA Monitor ut LAN Liteport RS-232 USB-B mini 5 V utgång Ljudingång IR-sensor Ljudutgång Säkerhetslås 5

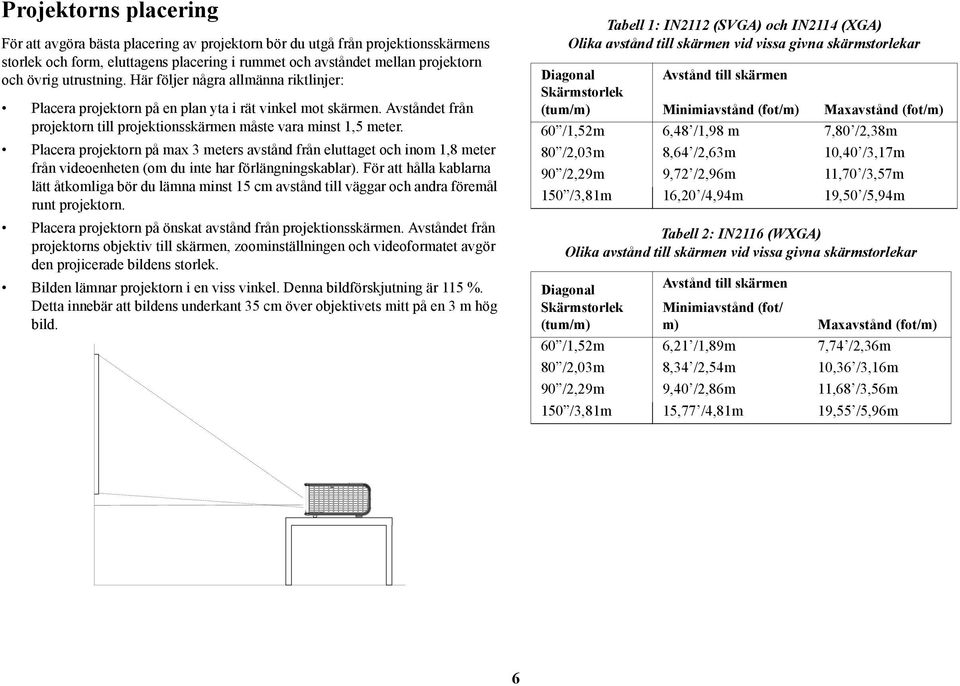

7 Projektorns placering För att avgöra bästa placering av projektorn bör du utgå från projektionsskärmens storlek och form, eluttagens placering i rummet och avståndet mellan projektorn och övrig utrustning. Här följer några allmänna riktlinjer: Placera projektorn på en plan yta i rät vinkel mot skärmen. Avståndet från projektorn till projektionsskärmen måste vara minst 1,5 meter. Placera projektorn på max 3 meters avstånd från eluttaget och inom 1,8 meter från videoenheten (om du inte har förlängningskablar). För att hålla kablarna lätt åtkomliga bör du lämna minst 15 cm avstånd till väggar och andra föremål runt projektorn. Placera projektorn på önskat avstånd från projektionsskärmen. Avståndet från projektorns objektiv till skärmen, zoominställningen och videoformatet avgör den projicerade bildens storlek. Bilden lämnar projektorn i en viss vinkel. Denna bildförskjutning är 115 %. Detta innebär att bildens underkant 35 cm över objektivets mitt på en 3 m hög bild. Tabell 1: IN2112 (SVGA) och IN2114 (XGA) Olika avstånd till skärmen vid vissa givna skärmstorlekar Diagonal Avstånd till skärmen Skärmstorlek (tum/m) Minimiavstånd (fot/m) Maxavstånd (fot/m) 60 /1,52m 6,48 /1,98 m 7,80 /2,38m 80 /2,03m 8,64 /2,63m 10,40 /3,17m 90 /2,29m 9,72 /2,96m 11,70 /3,57m 150 /3,81m 16,20 /4,94m 19,50 /5,94m Tabell 2: IN2116 (WXGA) Olika avstånd till skärmen vid vissa givna skärmstorlekar Diagonal Skärmstorlek (tum/m) Avstånd till skärmen Minimiavstånd (fot/ m) Maxavstånd (fot/m) 60 /1,52m 6,21 /1,89m 7,74 /2,36m 80 /2,03m 8,34 /2,54m 10,36 /3,16m 90 /2,29m 9,40 /2,86m 11,68 /3,56m 150 /3,81m 15,77 /4,81m 19,55 /5,96m 6

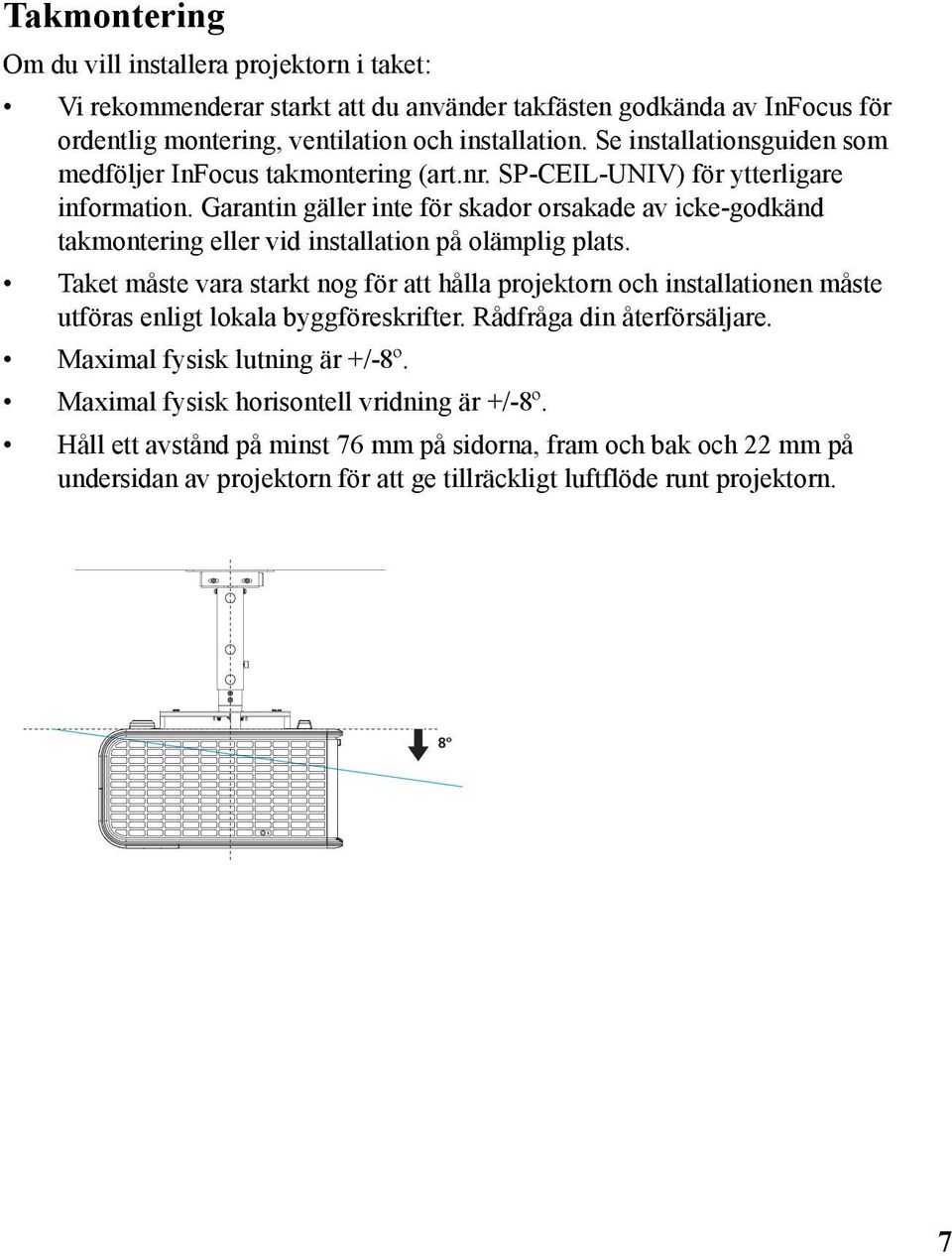

8 Takmontering Om du vill installera projektorn i taket: Vi rekommenderar starkt att du använder takfästen godkända av InFocus för ordentlig montering, ventilation och installation. Se installationsguiden som medföljer InFocus takmontering (art.nr. SP-CEIL-UNIV) för ytterligare information. Garantin gäller inte för skador orsakade av icke-godkänd takmontering eller vid installation på olämplig plats. Taket måste vara starkt nog för att hålla projektorn och installationen måste utföras enligt lokala byggföreskrifter. Rådfråga din återförsäljare. Maximal fysisk lutning är +/-8º. Maximal fysisk horisontell vridning är +/-8º. Håll ett avstånd på minst 76 mm på sidorna, fram och bak och 22 mm på undersidan av projektorn för att ge tillräckligt luftflöde runt projektorn. 8º 7

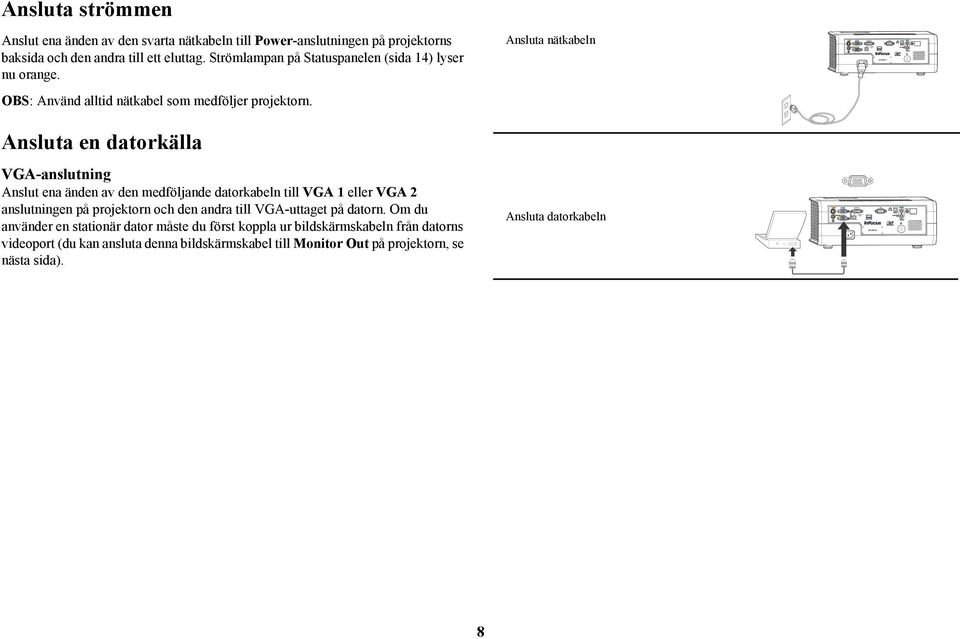

9 Ansluta strömmen Anslut ena änden av den svarta nätkabeln till Power-anslutningen på projektorns baksida och den andra till ett eluttag. Strömlampan på Statuspanelen (sida 14) lyser nu orange. Ansluta nätkabeln OBS: Använd alltid nätkabel som medföljer projektorn. Ansluta en datorkälla VGA-anslutning Anslut ena änden av den medföljande datorkabeln till VGA 1 eller VGA 2 anslutningen på projektorn och den andra till VGA-uttaget på datorn. Om du använder en stationär dator måste du först koppla ur bildskärmskabeln från datorns videoport (du kan ansluta denna bildskärmskabel till Monitor Out på projektorn, se nästa sida). Ansluta datorkabeln 8

10 Valfria datoranslutningar För att få ljud från projektorn ansluter du en ljudkabel (tillvalskabel, ingår ej) till datorn och till anslutningen Audio 1 eller Audio 2 på projektorn. (Standardinställningarna är följande: Audio 1 används med VGA 1 och VGA 2, Audio 2 används med S-video och komposit.) Du kan också en ljudkälla till en annan ljudkontakt, se sida 23 och sida 30. Du kan även behöva en adapter. Om du använder en stationär dator och vill se bilden på datorskärmen såväl som projektionsskärmen ansluter du datorns bildskärmskabel till anslutningen Monitor Out på projektorn. OBS: Endast VGA-video skickas till kontakten Monitor Out. Bläddra mellan bilder i en PowerPoint-presentation med fjärrkontrollen genom att ansluta USB-kabeln mellan projektorns USB-anslutning och datorn. Tryck sedan på upp- och ned-knapparna på fjärrkontrollen för att flytta mellan bilderna. Endast IN2114 och IN2116:För att visa en presentation på en USB flash-enhet, se avsnittet Använda LitePort på sida 37. Denna funktion eliminerar behovet av en datorkälla och kan integreras med vanliga väggskivor och paneler i konferensrum. Ansluta ljudkabeln Ansluta bildskärmskabeln Ansluta USB-kabeln 9

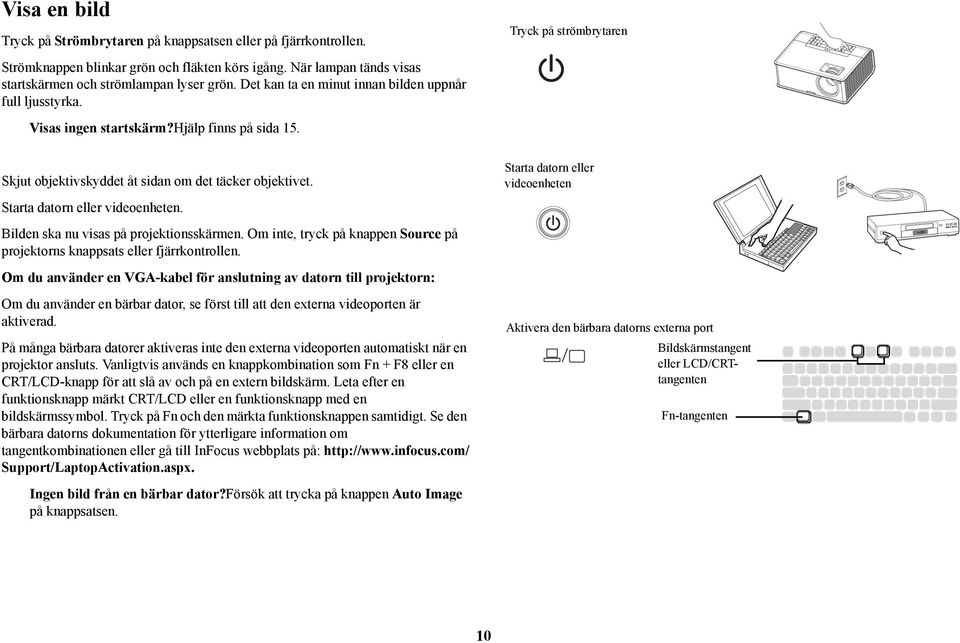

11 Visa en bild Tryck på Strömbrytaren på knappsatsen eller på fjärrkontrollen. Strömknappen blinkar grön och fläkten körs igång. När lampan tänds visas startskärmen och strömlampan lyser grön. Det kan ta en minut innan bilden uppnår full ljusstyrka. Visas ingen startskärm?hjälp finns på sida 15. Tryck på strömbrytaren Skjut objektivskyddet åt sidan om det täcker objektivet. Starta datorn eller videoenheten. Bilden ska nu visas på projektionsskärmen. Om inte, tryck på knappen Source på projektorns knappsats eller fjärrkontrollen. Om du använder en VGA-kabel för anslutning av datorn till projektorn: Om du använder en bärbar dator, se först till att den externa videoporten är aktiverad. På många bärbara datorer aktiveras inte den externa videoporten automatiskt när en projektor ansluts. Vanligtvis används en knappkombination som Fn + F8 eller en CRT/LCD-knapp för att slå av och på en extern bildskärm. Leta efter en funktionsknapp märkt CRT/LCD eller en funktionsknapp med en bildskärmssymbol. Tryck på Fn och den märkta funktionsknappen samtidigt. Se den bärbara datorns dokumentation för ytterligare information om tangentkombinationen eller gå till InFocus webbplats på: Support/LaptopActivation.aspx. Ingen bild från en bärbar dator?försök att trycka på knappen Auto Image på knappsatsen. Starta datorn eller videoenheten Aktivera den bärbara datorns externa port Bildskärmstangent eller LCD/CRTtangenten Fn-tangenten 10

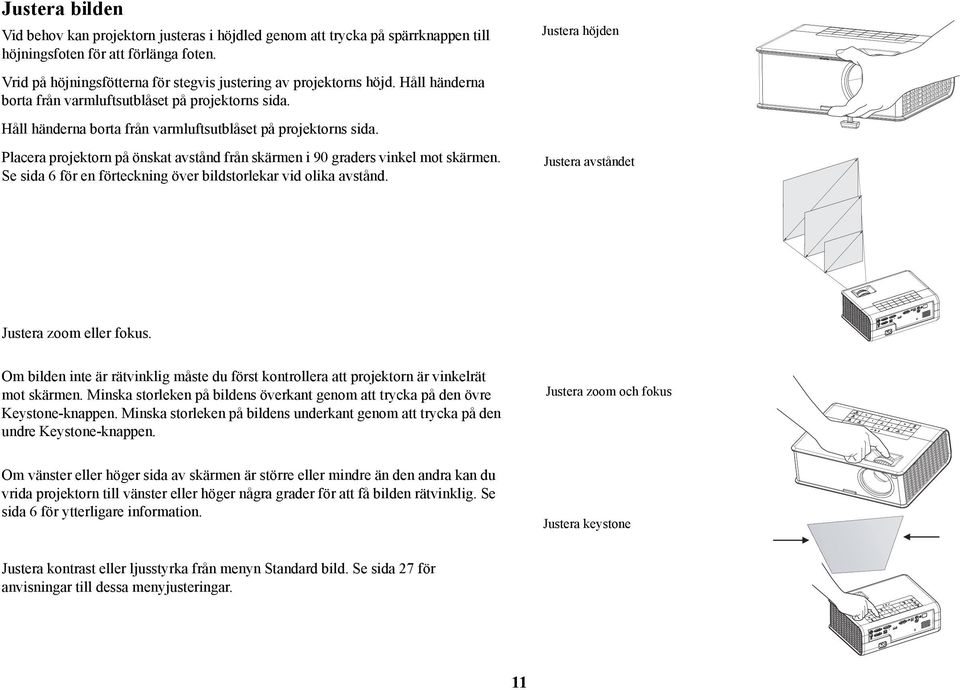

12 Justera bilden Vid behov kan projektorn justeras i höjdled genom att trycka på spärrknappen till höjningsfoten för att förlänga foten. Vrid på höjningsfötterna för stegvis justering av projektorns höjd. Håll händerna borta från varmluftsutblåset på projektorns sida. Håll händerna borta från varmluftsutblåset på projektorns sida. Placera projektorn på önskat avstånd från skärmen i 90 graders vinkel mot skärmen. Se sida 6 för en förteckning över bildstorlekar vid olika avstånd. Justera höjden Justera avståndet Justera zoom eller fokus. Om bilden inte är rätvinklig måste du först kontrollera att projektorn är vinkelrät mot skärmen. Minska storleken på bildens överkant genom att trycka på den övre Keystone-knappen. Minska storleken på bildens underkant genom att trycka på den undre Keystone-knappen. Justera zoom och fokus Om vänster eller höger sida av skärmen är större eller mindre än den andra kan du vrida projektorn till vänster eller höger några grader för att få bilden rätvinklig. Se sida 6 för ytterligare information. Justera keystone Justera kontrast eller ljusstyrka från menyn Standard bild. Se sida 27 för anvisningar till dessa menyjusteringar. 11

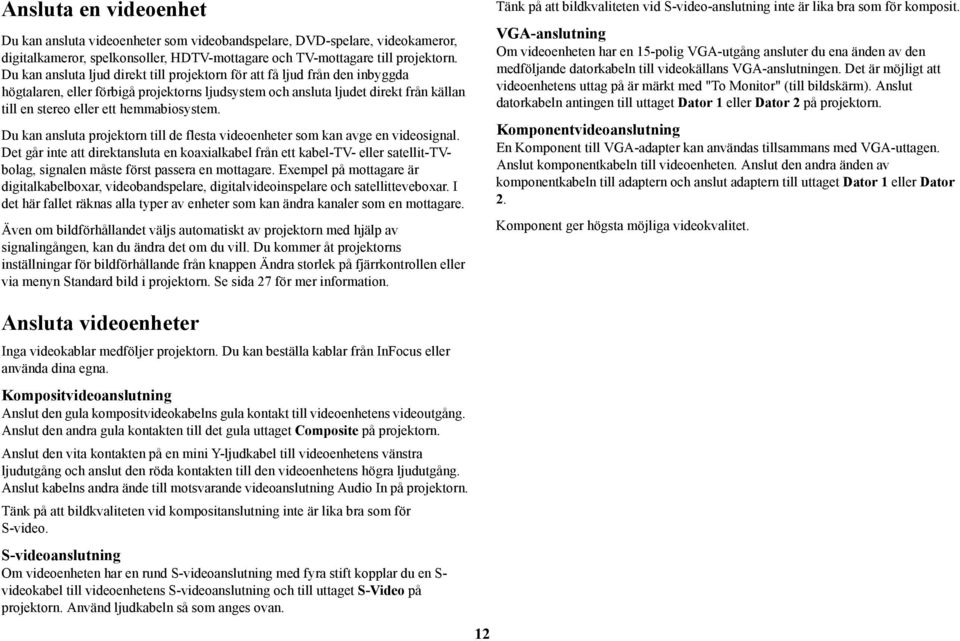

13 Ansluta en videoenhet Du kan ansluta videoenheter som videobandspelare, DVD-spelare, videokameror, digitalkameror, spelkonsoller, HDTV-mottagare och TV-mottagare till projektorn. Du kan ansluta ljud direkt till projektorn för att få ljud från den inbyggda högtalaren, eller förbigå projektorns ljudsystem och ansluta ljudet direkt från källan till en stereo eller ett hemmabiosystem. Du kan ansluta projektorn till de flesta videoenheter som kan avge en videosignal. Det går inte att direktansluta en koaxialkabel från ett kabel-tv- eller satellit-tvbolag, signalen måste först passera en mottagare. Exempel på mottagare är digitalkabelboxar, videobandspelare, digitalvideoinspelare och satellitteveboxar. I det här fallet räknas alla typer av enheter som kan ändra kanaler som en mottagare. Även om bildförhållandet väljs automatiskt av projektorn med hjälp av signalingången, kan du ändra det om du vill. Du kommer åt projektorns inställningar för bildförhållande från knappen Ändra storlek på fjärrkontrollen eller via menyn Standard bild i projektorn. Se sida 27 för mer information. Tänk på att bildkvaliteten vid S-video-anslutning inte är lika bra som för komposit. VGA-anslutning Om videoenheten har en 15-polig VGA-utgång ansluter du ena änden av den medföljande datorkabeln till videokällans VGA-anslutningen. Det är möjligt att videoenhetens uttag på är märkt med "To Monitor" (till bildskärm). Anslut datorkabeln antingen till uttaget Dator 1 eller Dator 2 på projektorn. Komponentvideoanslutning En Komponent till VGA-adapter kan användas tillsammans med VGA-uttagen. Anslut komponentkabeln till videoenheten. Anslut den andra änden av komponentkabeln till adaptern och anslut adaptern till uttaget Dator 1 eller Dator 2. Komponent ger högsta möjliga videokvalitet. Ansluta videoenheter Inga videokablar medföljer projektorn. Du kan beställa kablar från InFocus eller använda dina egna. Kompositvideoanslutning Anslut den gula kompositvideokabelns gula kontakt till videoenhetens videoutgång. Anslut den andra gula kontakten till det gula uttaget Composite på projektorn. Anslut den vita kontakten på en mini Y-ljudkabel till videoenhetens vänstra ljudutgång och anslut den röda kontakten till den videoenhetens högra ljudutgång. Anslut kabelns andra ände till motsvarande videoanslutning Audio In på projektorn. Tänk på att bildkvaliteten vid kompositanslutning inte är lika bra som för S-video. S-videoanslutning Om videoenheten har en rund S-videoanslutning med fyra stift kopplar du en S- videokabel till videoenhetens S-videoanslutning och till uttaget S-Video på projektorn. Använd ljudkabeln så som anges ovan. 12

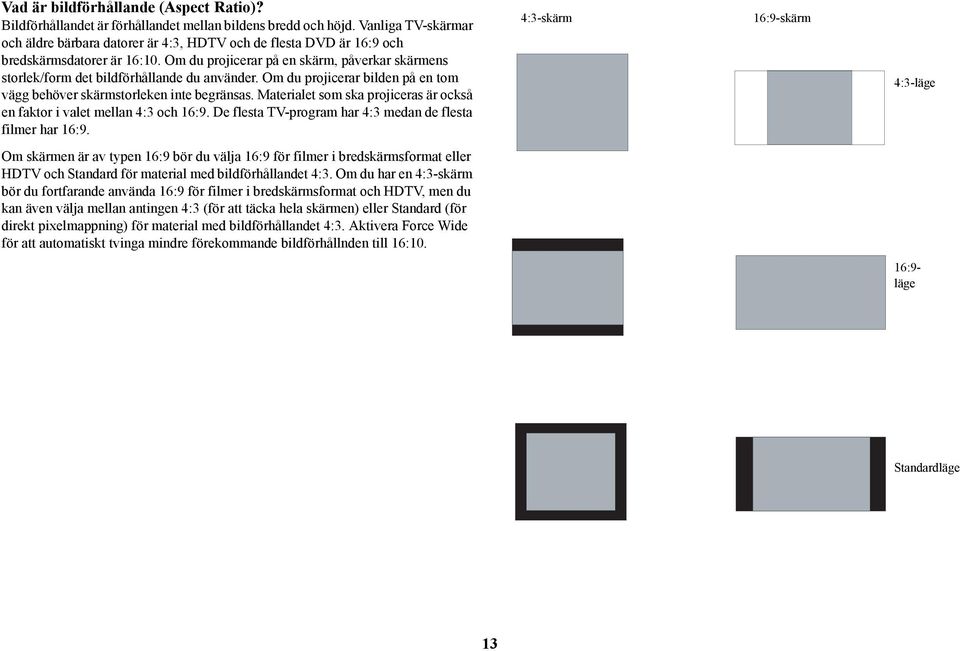

14 Vad är bildförhållande (Aspect Ratio)? Bildförhållandet är förhållandet mellan bildens bredd och höjd. Vanliga TV-skärmar och äldre bärbara datorer är 4:3, HDTV och de flesta DVD är 16:9 och bredskärmsdatorer är 16:10. Om du projicerar på en skärm, påverkar skärmens storlek/form det bildförhållande du använder. Om du projicerar bilden på en tom vägg behöver skärmstorleken inte begränsas. Materialet som ska projiceras är också en faktor i valet mellan 4:3 och 16:9. De flesta TV-program har 4:3 medan de flesta filmer har 16:9. 4:3-skärm 16:9-skärm 4:3-läge Om skärmen är av typen 16:9 bör du välja 16:9 för filmer i bredskärmsformat eller HDTV och Standard för material med bildförhållandet 4:3. Om du har en 4:3-skärm bör du fortfarande använda 16:9 för filmer i bredskärmsformat och HDTV, men du kan även välja mellan antingen 4:3 (för att täcka hela skärmen) eller Standard (för direkt pixelmappning) för material med bildförhållandet 4:3. Aktivera Force Wide för att automatiskt tvinga mindre förekommande bildförhållnden till 16:10. 16:9- läge Standardläge 13

15 Stänga av projektorn Skärmsläckartid Du kan ställa in efter hur många minuter den svarta skärmen ska visas genom att aktivera funktionen Skärmsläckartid i menyn Inställning. Se sida 29. Auto avstängn.tid Projektorn har även funktionen Auto avstängn.tid som gör att lampan stängs av automatiskt när inga aktiva källor upptäcks och användaren varit inaktiv i 30 minuter. Funktionen är avstängd som standard. Du kan ändra tidsinställningen, Se sida 29. Stänga av projektorn Tryck på Strömbrytaren på fjärrkontrollen eller knappsatsen för att stänga av projektorn. Lampan stängs av och dioden blinkar orange i 10 minut medan fläktarna fortsätter att gå för att kyla ned lampan. När lampan har svalnat lyser dioden orange och fläktarna stannar. Ta ut nätkabeln från eluttaget för att helt stänga av strömmen till projektorn. Felsöka installationen Statuspanelen på projektorns översida visar projektorns status och kan vara till hjälp vid felsökning. Ikon Ström, orange Ström, blinkar grönt Ström, grönt Ström, blinkar orange Tabell 3: Statuslampornas beteende och innebörd Innebörd Projektorn är ansluten till eluttaget. Strömbrytaren har tryckts ned och programvaran startas. Strömmen är på och projektorn kan användas. Strömbrytaren har tryckts ned för att stänga av projektorn och fläktarna går för att kyla ned projektorn. 14 Temperatur Lampa Skiftnyckel/service Projektorn är för varm. Kontrollera att ventilationsöppningarna inte är blockerade (Se sida 20). Stäng av projektorn och vänta i en minut. Starta den igen. Kontakta teknisk support om problemet kvarstår. Besök för att kontakta service. Stäng av projektorn och vänta i en minut. Starta den igen. Om lampan för lampbyte tänds igen, ska lampan bytas och lamptiden återställas till noll (sida 42). Stäng av projektorn och vänta i en minut. Starta den igen. Om servicelampan tänds igen måste projektorn in på service. Besök för att kontakta service.

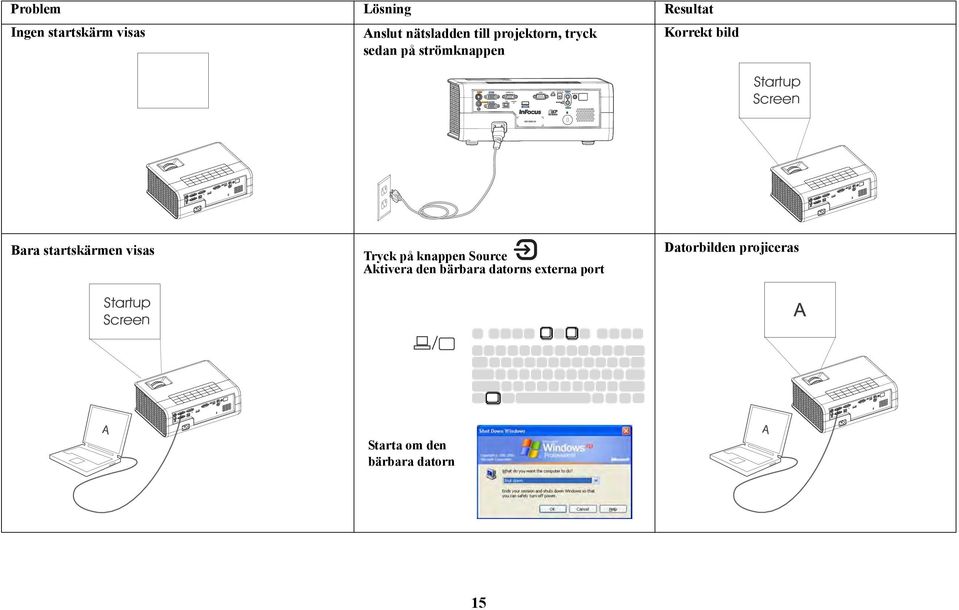

16 Problem Lösning Resultat Ingen startskärm visas Anslut nätsladden till projektorn, tryck Korrekt bild sedan på strömknappen Startup Screen Bara startskärmen visas Tryck på knappen Source Aktivera den bärbara datorns externa port Datorbilden projiceras Startup Screen A Starta om den bärbara datorn A 15

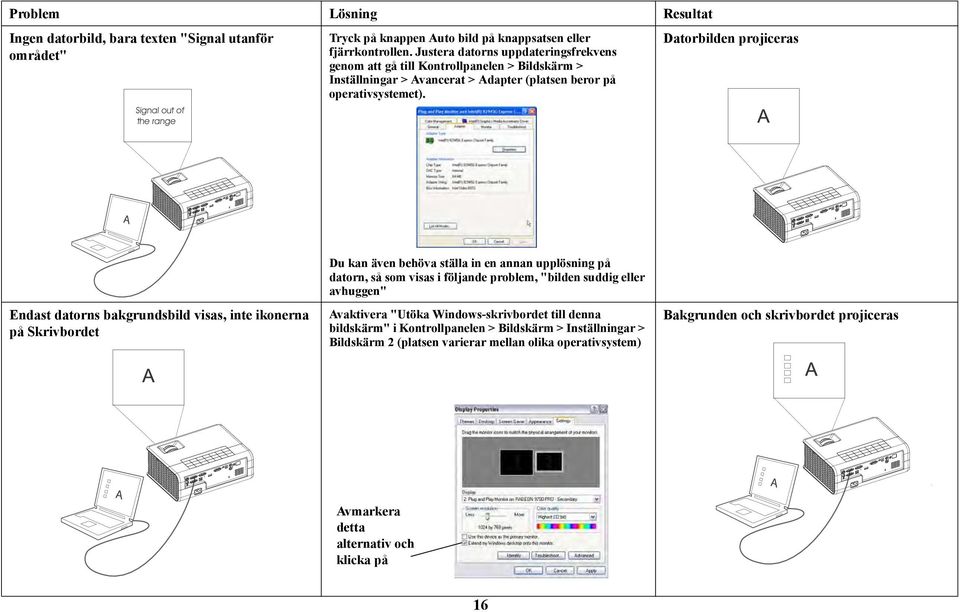

17 Problem Lösning Resultat Ingen datorbild, bara texten "Signal utanför området" Signal out of the range Tryck på knappen Auto bild på knappsatsen eller fjärrkontrollen. Justera datorns uppdateringsfrekvens genom att gå till Kontrollpanelen > Bildskärm > Inställningar > Avancerat > Adapter (platsen beror på operativsystemet). Datorbilden projiceras A Endast datorns bakgrundsbild visas, inte ikonerna på Skrivbordet Du kan även behöva ställa in en annan upplösning på datorn, så som visas i följande problem, "bilden suddig eller avhuggen" Avaktivera "Utöka Windows-skrivbordet till denna bildskärm" i Kontrollpanelen > Bildskärm > Inställningar > Bildskärm 2 (platsen varierar mellan olika operativsystem) Bakgrunden och skrivbordet projiceras A Avmarkera detta alternativ och klicka på A 16

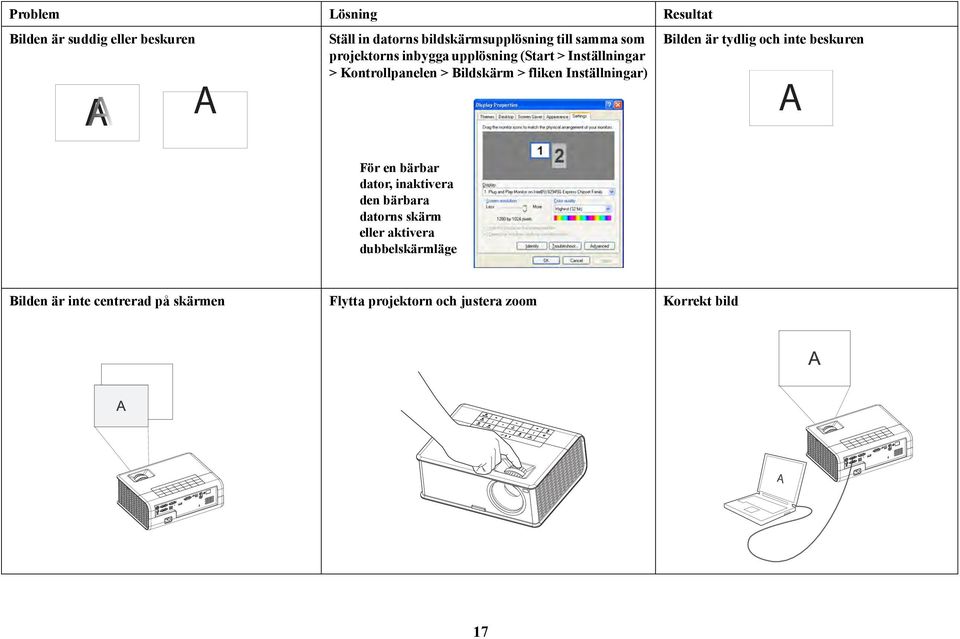

18 Problem Lösning Resultat Bilden är suddig eller beskuren A A Ställ in datorns bildskärmsupplösning till samma som projektorns inbygga upplösning (Start > Inställningar > Kontrollpanelen > Bildskärm > fliken Inställningar) Bilden är tydlig och inte beskuren A För en bärbar dator, inaktivera den bärbara datorns skärm eller aktivera dubbelskärmläge Bilden är inte centrerad på skärmen Flytta projektorn och justera zoom Korrekt bild A 17

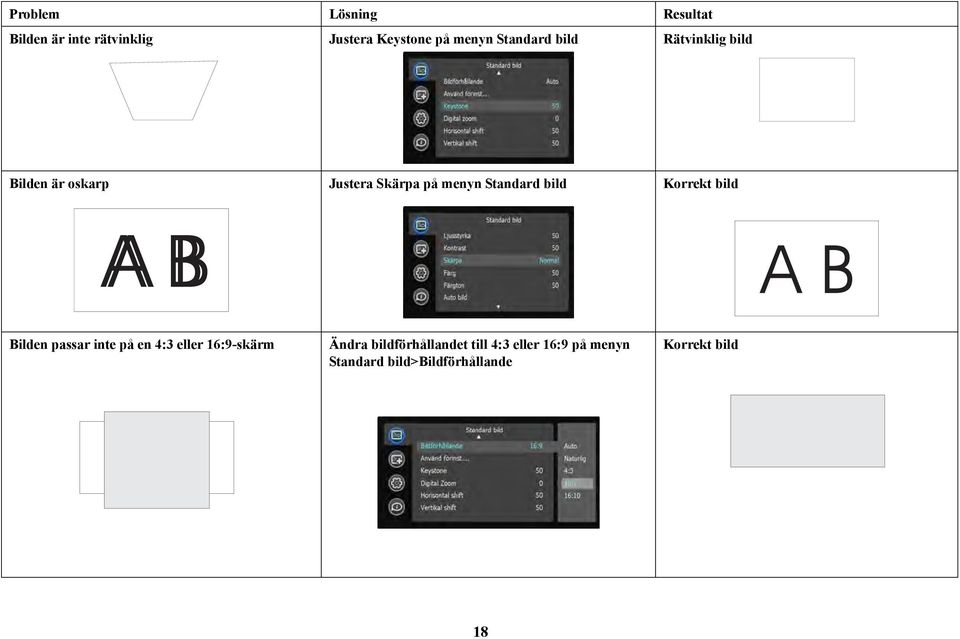

19 Problem Lösning Resultat Bilden är inte rätvinklig Justera Keystone på menyn Standard bild Rätvinklig bild Bilden är oskarp Justera Skärpa på menyn Standard bild Korrekt bild Bilden passar inte på en 4:3 eller 16:9-skärm Ändra bildförhållandet till 4:3 eller 16:9 på menyn Standard bild>bildförhållande Korrekt bild 18

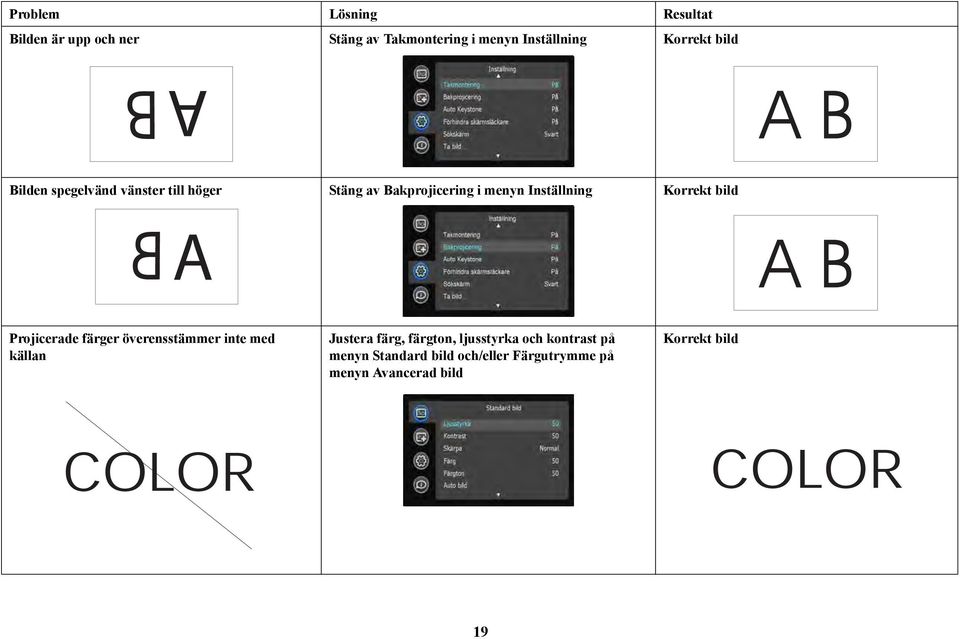

20 A Problem Lösning Resultat Bilden är upp och ner Stäng av Takmontering i menyn Inställning Korrekt bild Bilden spegelvänd vänster till höger Stäng av Bakprojicering i menyn Inställning Korrekt bild A Projicerade färger överensstämmer inte med källan Justera färg, färgton, ljusstyrka och kontrast på menyn Standard bild och/eller Färgutrymme på menyn Avancerad bild Korrekt bild COLOR COLOR 19

21 Problem Lösning Resultat Videon som inbäddats i min PowerPointpresentation spelas inte upp på skärmen Stäng av den bärbara datorns inbyggda LCD-skärm Inbäddade videoklipp spelas upp korrekt A B A B Lampan tänds inte, temperaturlampan lyser Kontrollera att ventilationsöppningarna inte är blockerade, stäng av projektorn och låt den svalna i en minut. Lampan tänds Startup Screen Temperaturlampa 20

22 Problem Lösning Resultat Texten "Byt lampa" visas när projektorn startas, lampan tänds inte, Indikeringslampan för lampbyte lyser Lampan måste bytas (Se sida 41) Lampan tänds Främre skydd Byt lampan Startup Screen Lampbyteslampa Behöver du fortfarande hjälp? För mer hjälp, besök vår supportwebbplats på eller ring oss. Kontrollera även våra instruktionsguider för mer information om användning av projektorn till hemmabio eller spel. Denna produkt omfattas av en begränsad garanti. En utökad garanti kan köpas hos återförsäljaren. När du skickar in projektorn på reparation rekommenderar vi att du förpackar enheten med de ursprungliga förpackningsmaterialen eller anlitar ett förpackningsbolag för att packa enheten. Teckna en transportförsäkring som täcker hela produktens värde. 21

23 Använda fjärrkontrollen Fjärrkontrollen använder de två (2) AA-batterierna. Sätt i batterierna genom att ta bort luckan från fjärrkontrollens baksida, vänd batteriets + och - poler i rätt riktning, skjut in dem på plats och sätt sedan tillbaka luckan. Varning: Hantera och kassera uttjänta batterier på ett miljöriktigt sätt. Torka genast fjärrkontrollen om den blir våt. Undvik överdriven värme och fuktighet. Kontrollera att batteriernas polaritet (+/-) ligger rätt. Blanda inte gamla och nya batterier eller batterier av olika typer. Byt ut batterierna när de är slut. Ta ut batterierna ur fjärrkontrollen när den inte ska användas under en längre tid. Fjärrkontrollen används genom att rikta den mot projektorn (inte mot datorn). Räckvidden för optimal drift är cirka 9 meter. Tryck på fjärrkontrollens Strömbrytare för att starta och stänga av projektorn (se sida 14 för information om avstängning). Tryck på fjärrkontrollens Menu-knapp för att öppna projektorns menyer. Navigera genom att trycka på pilknapparna och välj funktioner och justera inställningar i menyerna med Select-knappen. Se sida 26 för mer information om menyerna. Fjärrkontrollen har följande knappar: Help - öppnar projektorns hjälpfunktion (se sida 32). Volume - justerar ljudnivån. Custom - som kan tilldelas en särskild funktion, till exempel Blank skärm eller Frys (Se sida 29). Source- växlar mellan källor. Blank - för att tömma skärmen. Presets- genvägar till lagrade inställningar (se sida 27). Mute - stänger av ljudet. Auto image - synkroniserar om projektorn till källan. Resize - växlar mellan olika bildförhållanden (se sida 27). Felsöka fjärrkontrollen Kontrollera att batterierna har satts i med polerna rättvända och att de inte är slut. Var noga med att rikta fjärrkontrollen mot projektorn eller skärmen, inte mot datorn, och håll dig inom räckvidden 9 meter. För bästa resultat bör du rikta fjärrkontrollen mot projektorn. Navigeringsknappar 22

24 Använda ljud Använda projektorns högtalare Anslut projektorns högtalare genom att ansluta källan till uttagen Audio In Computer eller Video. Justera volymen Justera volymen med Volume-knapparna på knappsatsen eller fjärrkontrollen. Felsöka ljudet Kontrollera följande om du inte hör något ljud: Kontrollera att ljudkabeln är ansluten till rätt ljudanslutning, Dator eller Video. Kontrollera att volymen är tillräckligt högt inställd. Tryck på knappen Volume på knappsatsen eller fjärrkontrollen. Kontrollera att du anslutit till rätt ljudingång till din källa. Kontrollera att du är ansluten till en ljudutgång, "audio out", på källan, och inte en linjeingång, "line-in" eller en mikrofoningång, "microphone". Justera ljudkällan. Om du spelar upp video, kontrollera att uppspelning inte har pausats. Ansluta externa högtalare Projektorn kan anslutas till externa förstärkta högtalare genom att ansluta en 3,5 mm stereokabel från Audio Out på projektorn till de förstärkta högtalarna. Alternativt kan du förbigå projektorns ljudsystem och ansluta ljudet direkt från källan till en stereo eller ett hemmabiosystem. Externa högtalare med egen förstärkare Högtalarkabel Ansluta ljudkabeln 23

25 Använda knapparna på knappsatsen De flesta knappar beskrivs i detalj i andra avsnitt, men här följer en översikt över deras funktioner: Strömbrytare - startar och stänger av projektorn (på sida 8). Auto image- synkroniserar om projektorn till källan. Presets - genväg till bläddring mellan lagrade inställningar (på sida 27). Menu - öppnar skärmmenyerna (på sida 26). Select- bekräftar val i menyerna (på sida 26). Upp-/Ned-/Vänster-/Högerpil- navigerar i menyerna och ändrar inställningsvärden (på sida 26). Volume- knappar för att justera ljudnivån (sida 23). Source - växlar mellan källenheter (sida 8). Help - öppnar projektorns hjälpfunktion (se sida 32). Keystone justerar bildens rätvinklighet (sidan 11). Optimera datorbilder När projektorns körs och bilden syns på skärmen, kan du optimera bilden genom att justera inställningar i skärmmenyerna. För allmän information om användning av menyerna, se sida 26. Justera Keystone, kontrast eller ljusstyrka i menyn Standard bild (sida 27). Ändra bildförhållandet. Välj det alternativ som bäst passar till ingångskällan (sida 27). Justera färgtemperaturen i menyn Avancerad bild (sida 28). Justera alternativen Fas, Spårning, eller Horisontellt eller Vertikalt läge i menyn Avancerad bild (sida 28). När du har optimerat bilden för en viss källa kan du spara inställningarna som ett förinställt alternativ. På så sätt kan du enkelt hämta dessa inställningar senare (sida 27). Presentationsfunktioner Projektorn har flera funktioner som underlättar vid presentationer. Här följer en översikt, detaljer finns i avsnittet om menyn. Anpassad-tangenten Custom kan tilldelas flera olika funktioner. Standardeffekten är Källinfo, som visar information om projektorn och den aktuella källan. Se sida 29 för ytterligare information. Med alternativet Sökskärm kan du ändra standardstartskärmen till tom skärm eller startskärm (sida 30). Två alternativ, Auto-av och Skärmsläckartid erbjuder möjligheten att automatiskt stänga av projektorn efter flera minuters inaktivitet eller visa en tom skärm. Detta förlänger lampans livslängd (sida 29). Menynavigeringsknappar 24

26 Optimera videobilder När videokällan är korrekt ansluten och bilden syns på skärmen kan du optimera bilden genom att justera inställningar i skärmmenyerna. För allmän information om användning av menyerna, se sida 26. Justera Keystone, kontrast, ljusstyrka, färg, nyans eller skärpa i menyn Standard bild (sida 27). Ändra bildförhållandet. Välj det alternativ som bäst passar till ingångskällan (sida 27). Justera färgtemperaturen. Välj ett värmevärde från listan (sida 28). Aktivera Överskanna för att ta bort störningar på bildens kanter (sida 28). Anpassa projektorn Du kan anpassa projektorn till dina specifika behov och inställningar. Se sida 29 till sida 30 för mer information om dessa funktioner. För bakprojektion, aktivera Bakre projektion i menyn Inställning. För takmonterad projektion, aktivera Takmontering i menyn Inställning. Ange vilken källa som projektorn kontrollerar först för aktiv video då projektorn startas. Ange funktionen för Anpassad tangent på fjärrkontrollen. Slå på och av projektorns visningsmeddelanden. Slå på energisparfunktioner. Ange visning tom skärm och startskärm. Ange menyspråk. Dynamiska meddelanden Med kommandon kan man skicka textmeddelanden som visas med projektorn (och alla andra InFocus-projektorer med funktionen Dynamiska meddelanden) på ett nätverk eller seriell anslutning. Texten visas på allt annat som visas och kan visas i rullande format eller i en ruta med alternativet varningspip. Detta är ett bra sätt att visa brådskande meddelanden till anställda och behöver bara en anslutning till projektorns RS-232-uttag eller ett LAN-uttag. Kommandon för att visa dynamiska meddelanden är tillgängliga på vår webbplats på 25

27 Använda menyerna Tryck på Menu på knappsatsen eller fjärrkontrollen för att öppna menyerna. (Menyerna stängs automatiskt efter 60 sekunder om inga knappar trycks ned.) Använd pilknapparna för att flytta uppåt och nedåt för att markera önskad meny och tryck sedan på Select. För att ändra en menyinställning markerar du den, trycker på Select och använd sedan uppåt och nedåtpilarna för att ändra värdet, välja ett alternativ respektive aktivera/inaktivera funktionen. Tryck på Select för att bekräfta ändringarna. Använd pilknapparna för att navigera till en annan inställning. När du genomfört alla justeringar trycker du på Menu för att öppna en annan meny; tryck på Menuknappen när som helst för att navigera till närmaste övre meny i hierarkin, och till sist stänga alla menyer. Menynavigeringsknappar Menyerna är uppdelade enligt användning: Menyn Standard bild innehåller vanliga bildjusteringar. Menyn Avancerad bild innehåller mer komplicerade bildjusteringar. Menyn Inställning innehåller grundläggande justeringsalternativ som man inte brukar ändra ofta. Menyn Status och Service innehåller information om projektorn och källan. Menyn Standard bild Menyn Avancerad bild Menyn Inställning Menyerna Status och Service 26

28 Menyn Standard bild För att justera följande inställningar markerar du inställningen, trycker på Välj, använder pilknapparna för att justera värdena och trycker sedan på Välj för att bekräfta ändringarna. Ljusstyrka: Ändrar bildens ljusintensitet. Kontrast: Styr skillnaden mellan bildens ljusaste och de mörkaste delar och ändrar mängden svart och vitt i bilden. Skärpa: Ändra skärpan på videobildens kanter. Välj en skärpeinställning. Färg: Justerar en videobild från svartvitt till färg med fullständig färgmättnad. Färginställningen fungerar endast på videokällor. Färgton: Justerar den röd-gröna färgbalansen i bilden på videobilder i NTSCformat. Nyansinställningen fungerar endast på videokällor i NTSC-format. Auto bild: Tvingar projektor att hämta och låsa ingångssignalen. Detta alternativ används när signalkvaliteten är marginell. Bildförhållande: Bildförhållandet är förhållandet mellan bildens bredd och höjd. TV-skärmar är vanligtvis 4:3. HDTV och de flesta DVD-spelare är 16:9. Välj Auto om du vill att projektorn ska välja förhållandet. Välj Inbyggd om du vill se den omodifierade insignalen utan att projektorn ändrar bildförhållandet. Välj 16:9 för att titta på förbättrade DVD-filmer i bredbildsformat. För mer information om bildförhållandet, se sida 13. Använd förinst...: Projektorn har förinställda värden som optimerar projektorn för att visa datorpresentationer och videobilder under vissa förhållanden. Det finns även förinställningar som kan definieras av användaren. För att ställa in en förinställd justerar du först bilden och väljer sedan Spara användare i menyn Förinställda. Du kan återkalla dessa inställningar i framtiden genom att välja det förinställda alternativet Användare. Keystone: Justerar bilden i vertikalled och gör den mer rätvinklig. Digital zoom: Ändrar storleken på projektorns visningsområde. Om visningsområdet har ändrat storlek med denna inställning, kan den flyttas genom att ändra inställningarna för Horisontal shift och Vertikal shift. Horisontal shift/vertikal shift: Flyttar visningsområdet horisontellt eller vertikalt om dess storlek har ändrats av Digital zoom-inställningen. Öka keystoneförvrängning Menyn Standard bild Bildförhållande Minska keystoneförvrängning 27

29 Menyn Avancerad bild BrilliantColor : Skapar ett utökat färgspektrum på skärmen med förstärkt färgmättnad som ger ljusare, mer verklighetstrogna färger. Välj Normalt utseende för de flesta videokällor och Ljust utseende för de flesta datorkällor. Vitbalans: (endast videokällor) Ökar ljusstyrkan i vita nyanser som är nära 100 %. Färgtemperatur: Ändrar färgintensiteten. Välj ett relativt värmevärde från listan. Force Wide: När den är av väljer den analoga låsningsalgoritmen standardupplösningen (4:3) som föredragen standardupplösning. När den är på väljer den analoga låsningsalgoritmen bredskärmsupplösningen (16:10) som föredragen standardupplösning. Overscan: Tar bort störningar runt videobilden. Fas: Justerar den horisontella fasen hos en datorkälla. Synk tröskelvärde: (endast progressiva signaler) Om en maskinvaruenhet som en DVD-spelare, inte synkroniserar korrekt med projektorn väljer du detta alternativ för att hjälpa den synkronisera när den är ansluten till projektorn. Spårning: Justerar vertikal bilduppritningen hos en datorkälla. Färgutrymme: Det här alternativet gäller dator- och komponentvideokällor. Det låter dig välja ett färgområde som är specialanpassat för insignalen. När du väljer Auto avgör projektorn standarden automatiskt. Om du vill välja en annan inställning stänger du av Auto och väljer RGB för datorkällor, och antingen REC709 eller REC601 för komponentvideokällor. Brusreducering: Minskar tillfälligt och/eller rumsbrus på bilden. Justera hudton: Styr mängden av hudtonskorrigering på bilden. Ställ in svärta...: Analyserar den aktuella ingångsbilden och beräknar ett förskjutningsvärde som sedan läggs till värdet på svärta i den analoga eller digitala omvandlaren. Detta säkerställer optimal svärta för varje analog källa. Känn av film: Styr filmavkänningen och bestämmer om den ursprungliga videokällan är film eller video. stöd för två synkroniseringslägen (Extern synk och DLP Link ) som kontrollerar LCD-glasögon. Förutom projektorn kommer du att behöva ett par 3D-glasögon, 3D-innehåll och en 3D-kompatibel källa (och sändare). Se till att de glasögon du väljer överensstämmer med det synkroniseringsläge som du kommer att använda. 3D-synkinvert.: (Gäller endast när 3D-kontrollen är inställd på DLP Link.) Om bilden verkar fladdra, ser konstig ut eller om du inte ser något bilddjup eller ögonen känns överansträngda, kan du sätta på denna funktion för att se om bilden förbättras. Gamma: Välj passande gammaalternativ: Video, Film, Ljus eller CRT. Färgskala: Ställer in färgomfånget för inmatningssignalen. Färg-gain: Justerar mängden gain på bildens röda, gröna och blåa kanaler. Färgförskjutning: Justerar förskjutningen på bildens röda, gröna och blåa kanaler. Horisontellt/Vertikalt läge: Justerar läget på skärmen för en datorkälla.. Menyn Avancerad bild 3D-kontroll: gör det möjligt att se på 3D (stereoskopiskt)-innehåll. Projektorn har 28

30 Menyn Inställning Språk: Välj ett språk till menyerna på skärmen. Nätverk: (endast IN2114 och IN2116) Konfiguerar nätverksinställningarna. Se sida 33 för ytterligare informaiton om nätverkskonfiguration och drift. DHCP: DHCP på eller av. IP-address: Tilldelar IP-adress på nätverket. Subnetmask: Tilldelar nätmask på nätverket. Standardgateway: Tilldelar standard-gateway. AV Mute: Aktiverar och inaktiverar AV-ljudet. Källa: Växlar genom tillgängliga källor. Closed Captions: Aktiverar och inaktiverar dold text. Otilldelad tangent: Välj vad som ska visas när den otilldelade tangenten trycks ner: Din valda bild, en skärm i en färg (blå, svart eller vit), företagets logotyp, en timer eller testmönster. anpassade Timer-alternativet är lämpligt för skrivningar i klassrum eller för pauser mellan möten. Källknappar: Aktiverar eller inaktiverar källtangenterna på fjärrkontrollen Commander-2. WINS värdnamn ta reda på: Stänger av sökning efter WINS Host Name. Ström på: När denna funktion är aktiverad startas projektorn automatiskt när den Värdnamn: Visar värdnamnet. känner av strömförsörjning. Det gör att takmonterade projektorer kan startas och stängas av med en strömbrytare på väggen. MAC-adress: Visar nätverkets MAC-adress. Visa nätverksmeddelanden: Nätverksmeddelanden av eller på. Auto avstängn. tid: Stänger automatiskt av projektorn efter att inga signaler upptäckts på ett förinställt antal minuter. Om en aktiv signal tas emot innan Nätverksmeddelanden visas projektorns IP-adress (och värdnamn om projektorn har stängts av visas bilden. aktiverat) när projektorn visar källmeddelanden. Starta om nätverk...: Startar om nätverket. Skärmsläckartid: Skärmen töms automatiskt och blir svart om inga signaler upptäcks på ett förinställt antal minuter. Bilden återkommer när en aktiv källa Nätfabriksåterställning...: Utför fabriksåterställning. upptäcks eller en knapp på fjärrkontrollen eller knappsatsen trycks ned. Knappklick: Slår på eller stänger av knappklicksljudet. När denna inställning är på Avstängningstimer: Projektorn stänger av automatiskt när den har varit på en viss avger tryckningar på knapparna på knappsatsen ett klickande ljud i projektorns tid. högtalare. Alltid på-funktioner: Styr vilka projektorfunktioner som ska fungerar även när Kundnyckel: Här kan du associera en annan funktion till den anpassade tangenten projektorn är i standby (avstängd men ansluten till elnätet). Tryck upp eller ned för så att du snabbt och enkelt kan använda funktionen. Markera en effekt och tryck på att markera funktionen du vill ändra, tryck sedan på välj eller höger för att ändra Välj för att välja en annan. funktionen till antingen Ja eller Nej. Tryck på meny när du är klar. Lägg märke till att en del funktioner måste ha samma värde, i detta fall ändras alla värden i Källinfo: Standardaktivitet. Visar källinformationsmenyn. undermenyn automatiskt om du ändrar ett värde. Funktioner som kan justeras är: Projektorinfo: Visar Projektorns informationsmeny. Nätverk, 5-Volt DC utgång och Monitor Out. Bildförhållande: Ställer in förhållandet mellan bildens bredd och höjd (se Lampa i sparläge: Växlar mellan på och av. Aktivera detta för att minska lampans sida 13 och sida 27). ljuseffekt. Detta sänker också fläkthastigheten och gör projektorn tystare. Auto bild: Synkroniserar om projektorn till källan (sida 24). Effektljud: Styr om projektorn ska avge ett ljud när den startas och stängs av. Overscan: Tar bort störningar runt bilden. Tom skärm: Visar en tom skärm. Interna högtalare:stänger av och slår på de interna högtalarna. Frys skärm: Pausar den projicerade bilden. Ljud av: Stänger av allt ljud. 29

31 Ljudinmatning:Tilldela en ljudingång till en viss video-/datoringång. (Standardinställningarna är följande: Audio 1 används med VGA 1 och VGA 2, Audio 2 används med S-video och komposit.) Tryck upp eller ner för att markera källan du vill ändra, tryck sedan på välj eller vänster och höger piltangenter för att ändra källans ljudingång. Tryck på menyn när du är klar. Autokälla: När den här funktionen är aktiverad (På) hittar projektorn automatiskt den aktiva källan och kontrollerar den valda Källa vid start först. När den här funktionen är avaktiverad (Av) återgår projektorn till den standardkälla som valts under Startkälla. För att visa en annan källa måste du välja en manuellt genom att trycka på knappen Source på fjärrkontrollen eller knappsatsen. Startkälla: Ange vilken källa som projektorn kontrollerar först för aktiv video då projektorn startas. VGA 2 SCART: Om en SCART-källa är ansluten till VGA 2 (med en adapter), använd den här funktionen för att välja SCART-typ. Snabb färguppdatering: Styr färghjulets hastighet. Videostandard: När funktionen är inställd på Auto, försöker projektorn att automatiskt välja videostandard baserat på den insignal den tar emot. (Tillgängliga valalternativ för videostandard kan variera mellan olika regioner i världen.) Om projektorn inte lyckas välja korrekt standard, kanske färgerna visas felaktigt eller så ser bilden 'sönderriven' ut. Om det händer väljer du videostandard manuellt genom att välja antingen NTSC, PAL eller SECAM från menyn Videostandard. Closed Captions: Styr stängd rubrikvisning när ljudet inte är tystat. Om denna inställning inte är avstängd och ljudet inte är tystat och källan är NTSC och innehåller rubrik om den valda kanalen, måste projektorn visa rubriktext överlagd på bilden. Takmontering: Vänder bilden upp och ner för takmonterad projicering. Bakprojicering: Spegelvänder bilden så att du kan projicera från baksidan av en genomskinlig skärm. Förhindra skärmsläckare: Förhindrar att datorn går in i skärmsläckarläge. Projektorn måste anslutas till datorn via en USB-kabel för att funktionen ska fungera. Sökskärm: Ger möjlighet att visa en tom skärm istället för standardskärmen vid start av projektorn när ingen källa upptäcks. Ta bild...: Tar en stillbild av det som visas på skärmen och gör att den kan användas som startbild. Inaktivera snapshot...: Stänger av snapshot-funktionen. Visa meddelanden: Visar statusmeddelanden (som "Söker") längst ner i skärmens vänstra hörn. Meny offset: Ger möjlighet att ändra posternas position på skärmmenyn. Meny transparent: Ger möjlighet att ändra hur mycket som syns av den projicerade bilden bakom skärmmenyn. Ju högre värde, desto mer syns av bilden bakom menyn. Förstoringskontroller: Ändrar funktionen på pilknapparna när menyn inte visas. Som standard byter pilknapparna bilder i PowerPoints bildspelsläge. Välj Förstoringskontroller för att justera förstoringsinställningarna med pilknapparna. När menyn inte visas, kan du trycka Välj-knappen för att växla mellan förstoringsinställningarna (Förstoringsnivå, Förstora horisontalt läge och Förstora vertikalt läge), tryck sedan Välj igen för att stänga av förstoringskontrollerna och använda pilknapparna för att byta bilder. Aktivera knappsats: Aktiverar och inaktiverar knappsatsen. Glödring: Styr ljusstyrkenivån statusindikatorn glödring. 30

32 PIN skydd: Med PIN-kod (personlig identifieringskod) kan du lösenordsskydda projektorn. När du har aktiverat PIN-kodsfunktionen innebär det att du måste mata in PIN-koden innan skärmbilden projiceras. Projektorns fabriksinställda PIN-kod är Menu-Up-Down-Select-Source. Mata in korrekt 5-stegs knappsekvens med hjälp av navigationsknapparna på fjärrkontrollen eller knappsatsen. När alla 5 knappar har tryckts ned i korrekt ordningen trycker du på knappen Select på fjärrkontrollen eller knappsatsen för att välja OK. Om meddelandet "Fel PIN" visas måste du verifiera koden och mata in den igen. Om du råkar trycka fel måste du trycka 5 gånger till och trycka på knappen Select så att meddelandet "Fel PIN" visas och du kan skriva in korrekt kod. Ange PIN-kod under projektorns startsekvens: Starta projektorn. Dialogrutan "Ange PIN-kod" visas efter startskärmen. Mata in PIN-koden. Mata in korrekt knappsekvens med hjälp av navigationsknapparna på fjärrkontrollen eller knappsatsen. Se anvisningarna ovan för mer detaljer. Så här ändrar du PIN-koden: Välj "Byt PIN..." i menyn Inställning. Mata in den aktuella PIN-koden. Mata in den nya PIN-koden. Du kan navigera mellan OK och Avbryt genom att trycka på pilknapparna på knappsatsen. Välj OK eller Avbryt genom att trycka på knappen Select. Bekräfta den nya PIN-koden. Om du tappar eller glömmer din inställda PIN-kod: Kontakt InFocus support på Seriell port baudvärde: Väljer den seriella porten och överföringshastigheten. Seriell port eko: Kontrollerar om den seriella porten ekar tecken. Menyn Inställning 31

33 Menyerna Status och Service Källinfo: Visar aktuella källinställningar (skrivskyddad). Projektorinfo: Visar aktuella projektorinställningar (skrivskyddad). Återställ lamptimmar: Återställer räknevärket till noll på menyn Projektorinfo som anger antalet lamptimmar. Använd bara denna funktion när lampan bytts. Fabriksåterställning: Återställer alla inställningar till standardvärdena. Servicekod: Endast för användning av behörig servicetekniker. Hjälp Tryck på Help (på knappsatsen eller fjärkontrollen) för att få interaktiv hjälp för att lösa vanliga problem med bild, ljud och kablar. OBS: Projektorn kan omprogrammeras för att visa en anpassad (icke-interaktiv) skärm när Hjälp trycks ner. Gör så här: Skapa en anpassad skärm på en dator och visa den på projektorn och använd sedan Ta bild-kommandot i inställningsmenyn. När du ser meddelandet Bild lyckades, håll ner Hjälp-knappen tills meddelandet försvinner. Menyerna Status och Service För att ändra tillbaka den anpassade hjälpskärmen till InFocus standardskärm, behövs en fabriksåterställning. 32

34 Använda nätverksfunktionerna (endast IN2114 och IN2116) VIKTIGT: För att aktivera nätverksfunktionerna (även när projektorn är avstängd), måste Nätverk i undermenyn Alltid på-funktioner i menyn Inställning ställas in på Ja (inte Nej). Projektorns nätverksfunktioner inkluderar: Konfiguration och styrning av projektorn med en webbläsare. Larm och varningar via e-post. Projektorhantering via SNMP. Styra projektorn via Schemaläggning. OBS: Projektorns webbsidor och e-post som skickas från projektorn är alltid på engelska. 2 Om DHCP är på, stäng av det. OBS!Om du fortfarande inte ser en IP-adress, gå till projektorns inställningsmeny, välj Nätverk och aktivera sedan Visa nätverksmeddelanden. Tryck på knappen Källa igen när du stängt menyn. 3 Välj IP-adress. Detta markerar den första av IP-adressens fyra oktetter. Tryck på upp eller ner för att ändra värdet, tryck sedan på Select eller höger för att flytta till nästa oktett. Upprepa tills du har ändrat IP-adressens alla fyra oktetter. 4 Upprepa ovanstående för Nätmask, Standard-gateway och andra inställningar som är i IP-adressformat (se sidan Network Settings nedan för att tilldela eller ändra Host Name). Konfigurera och styra projektorn med en webbläsare. Du kan justera eller styra projektorn via nätverket från en webbläsare på en dator som är ansluten till samma nätverk som projektorn. För nätverkskontroll kan ni få åtkomst till projektorn via Port 23 (Telnet). Vi använder samma kontrollkoder i serie som vi gör via nätverket. InFocus nätverkskontroll använder Telnets paketstruktur. Före användning av nätverksfunktionerna För att använda projektorns nätverksfunktioner, måste den vara konfigurerad att passa ditt nätverk. Fråga din nätverksadministratör innan du ansluter projektorn till nätverket. Felaktig nätverkskonfiguration kan orsaka problem på nätverket. Ansluta nätverkskabeln Anslut projektorn till nätverket, konfigurera sedan följande inställningar. Om DHCP är aktiverat på nätverket: 1 Använd projektorns fjärrkontroll eller knappsats för att välja Nätverk i projektorns inställningsmeny. 2 Om DHCP är av, aktivera det. Om du använder ett nätverk som inte har DHCP aktiverat: 1 Använd projektorns fjärrkontroll eller knappsats för att välja Nätverk i projektorns inställningsmeny. 33 ANM.: För att öppna projektorns webbsidor måste den vara ansluten till nätverket och elnätet (om du vill öppna projektorns webbsidor även när projektorn är avstängd, ställ in Alltid på-funktioner under Nätverk på Ja). JavaScript måste aktiveras i din webbläsare för att användas projektorns webbsidor. Om JavaScript är inaktiverat, se din webbläsares hjälpfiler hur aktiverar det. Om ingen aktivitet äger rum i webbläsaren under cirka tio minuter, loggar systemet automatiskt ut dig. Logga in Följ dessa steg för att logga in på projektorns webbsidor: 1 Kontrollera att projektorn är ansluten till nätverket och elnätet. 2 Om du inte känner till projektorns IP-adress, slå på projektorn. När projektorn startat och IP-adressen inte visas, tryck på knappen Source för att visa IP-adressen.
