1 IN5102/IN5104/IN5106 Regulatory models W50, W55 User s Guide

2 Försäkran om överensstämmelse Tillverkare: InFocus Corporation, SW Parkway Ave. Wilsonville, Oregon USA Europeiskt kontor: Louis Armstrongweg 110, 1311 RL Almere, Nederländerna Vi försäkrar under eget ansvar att denna projektor överensstämmer med följande direktiv och normer: EMC-direktiv 2004/108/EC EMC: EN EN EN EN Direktiv angående lågspänning 2006/95/EC Säkerhet: IEC : 1 :a utgåvan Varumärken Apple, Macintosh och PowerBook är varumärken eller registrerade varumärken som tillhör Apple Computer, Inc. IBM är ett varumärke eller registrerat varumärke som tillhör International Business Machines, Inc. Microsoft, PowerPoint och Windows är varumärken eller registrerade varumärken som tillhör Microsoft Corporation. Adobe och Acrobat är varumärken eller registrerade varumärken som tillhör Adobe Systems Incorporated. HDMI, logotypen HDMI och High-Definition Multimedia Interface är varumärken eller registrerade varumärken som tillhör HDMI Licensing LLC. InFocus, In Focus och INFOCUS (stiliserad) är antigen inregistrerade varumärken eller varumärken som tillhör InFocus Corporation i USA och andra länder. FCC-varning Denna utrustning har testats och funnits överensstämma med gränserna för en Klass A digital enhet, i enlighet med avsnitt 15 i FCC-reglerna. Syftet med dessa gränser är att ge rimligt skydd mot skadliga störningar när utrustningen används i kommersiella miljöer. Denna utrustning genererar, använder och kan utstråla radiofrekvent energi. Om den inte installeras och används enligt anvisningarna i handboken kan den orsaka skadliga störningar i radiokommunikationer. Användning av denna utrustning i bostadsområden kommer troligtvis att orsaka skadliga störningar, varvid användaren måste åtgärda störningarna på egen bekostnad. Den här enheten uppfyller kraven enligt del 15 i FCC:s föreskrifter. Användningen är underställd följande två villkor: (1) Enheten får ej förorsaka skadliga störningar och (2) enheten måste tåla alla mottagna störningar, inklusive störningar som kan förorsaka icke önskvärd funktion. Ändringar eller modifieringar som inte uttryckligen godkänts av InFocus Corporation kan ogiltigförklara behörigheten att använda utrustningen. EN varning Detta är en Klass A-produkt. I bostadsområden kan den orsaka radiostörningar för vilka användaren måste vidtaga fullgoda korrigerande åtgärder. Det typiska användningsområdet är i ett konferensrum, sammanträdesrum eller ett auditorium. Kanada Denna digitala Klass A-apparat överensstämmer med den kanadensiska normen ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. Myndighetsgodkännande UL, CUL Andra godkännanden som är specifika för vissa länder kan gälla. Se produktens certifikatetikett. InFocus förbehåller sig rätten att ändra produkterbjudanden och specifikationer när som helst utan föregående meddelande. Den här användarhandboken gäller modell W50: IN5106, C500, IN5102, C447. Information om batterisäkerhet VAR FÖRSIKTIG: Risk för explosion om batteriet i denna projektor byts ut mot fel typ av batteri. Anvisningarna för batteribyte finns på sidan 35. Fjärrkontroll - Varning Laserutstrålning, produkt i klass II, våglängd 650 nm; maximal utgång 1mW. Fjärrkontrollen uppfyller gällande krav enligt 21 CFR och Fjärrkontrollen uppfyller gällande krav enligt EN 60825: 1994+A11+A2. 1

3 Titta inte in i den laserstråle som sänds ut från den främre delen av fjärrkontrollen Titta inte in i den laserstråle som sänds ut från den främre delen av fjärrkontrollen Placeringen av varningsetiketter angående laserstrålen på fjärrkontrollen Placeringen av varningsetiketter angående laserstrålen på fjärrkontrollen ELLER den här etiketten ELLER den här etiketten Placeringen av varningsetiketter angående laserstrålen på fjärrkontrollen Placeringen av varningsetiketter angående laserstrålen på fjärrkontrollen 2

4 Innehållsförteckning Introduktion 5 Medföljande artiklar 5 Placera projektorn 7 Ansluta en dator 8 Nödvändiga datoranslutningar 8 Visa en datorbild 10 Bildjustering 11 Ansluta en videoenhet 12 Visa en videobild 13 Stänga av projektorn 15 Felsöka dina inställningar 15 Använda knappsatsen 22 Använda fjärrkontrollen 23 Använda ljud 24 Optimera datorbilder 25 Presentationsfunktioner 25 Optimera videobilder 26 Anpassa projektorn 26 Använda menyerna 27 Menyn Bild 28 Menyn Inställningar 31 Underhåll 35 Rengöra objektivet 35 Byta ut klockans batteri 35 Byta ut projektionslampan 36 Rengöra dammfiltret 38 Använda säkerhetslåset 38 Denna användarhandbok innehåller fullständiga anvisningar om hur man ansluter och använder projektorn. Elektroniska versioner av handboken finns tillgängliga på flera språk på vår webbplats. Webbplatsen tillhandahåller också tekniska specifikationer (en interaktiv räknedosa för bildstorlekar, aktiveringskommandon för bärbara datorer, information om anslutningsstift, en ordlista, produktdatabladet), en Internet-affär där du kan köpa tillbehör samt en sida för registrering online. Det bakre omslaget innehåller en förteckning över relevanta webbadresser. 3

5 Viktiga åtgärder för säker drift Placera projektorn i ett horisontellt läge som inte är mer än 8 grader från axeln. Placera projektorn i ett välventilerat rum och se till att luftintagen och luftutsläppen inte är tilltäppta. Placera inte projektorn på en bordduk eller annat mjukt material som kan blockera ventilationsöppningarna. Placera projektorn minst 1,2 m från varmlufts- eller kalluftsventiler. Använd endast godkända takmonteringar. Varning: Undvik ögonskador genom att bära skyddsglasögon när du öppnar luckan till lampan på en projektor som är takmonterad. En varningsetikett finns i användardokumentationen. Placera etiketten på lampluckan om projektorn är monterad i taket. Endast lampor från InFocus har testats och godkänts för användning i den här projektorn. InFocus är inte ansvarigt för andra lampors prestationer, säkerhet eller certifiering. Användning av andra lampor är en överträdelse av projektorgarantin och ogiltigförklarar alla certifieringsmärken på den här projektorn. Använd endast den nätsladd som medföljer apparaten. Vi rekommenderar att du använder ett kontaktdon med överspänningsskydd. Läs denna användarhandbok för korrekta start- och avstängningsprocedurer. Hg Lampan innehåller kvicksilver. Hantera den i enlighet med lokala föreskrifter för avyttring. Se I den osannolika händelsen att lampan sprängs sönder kan partiklar komma ut genom projektorns ventilationsspringor. När projektorn slås på ska du tillse att alla personer, mat och drycker befinner sig på säkert avstånd från projektor, se områdena markerade med "X". 8 /2.4m 5 /1.5m 2 / 0.6 m 3 / 1 m Följ dessa anvisningar för att hjälpa till att säkerställa bildkvaliteten och lampans brinntid under projektorns livstid. Underlåtenhet att följa dessa anvisningar kan påverka garantin. Fullständiga uppgifter om garantin finns i häftet Garanti. 4

6 Introduktion Din nya multimediaprojektor omfattar tre dator-, tre video- och fyra ljudingångar, en ljudutgång samt RS-232- och nätverksanslutningar. Upplösningen är XGA 1024 x 768. Tillvalsobjektiv med kort, fast kort, lång och extra lång spridning och som kan bytas av användaren gör denna flexibla produkt lämplig för många olika användningsområden. Det är enkelt att koppla in, använda och underhålla projektorn. Produktspecifikationer Besök vår webbplats för att läsa de senaste specifikationerna för din multimediaprojektor. Information om webbadressen finns på insidan av det bakre omslaget på denna handbok. Registrering online Registrera din projektor på vår webbplats för att få produktuppdateringar, meddelanden och registreringserbjudanden. Se insidan på det bakre omslaget för webbadressen. Medföljande artiklar Projektorns komponenter och funktioner: framsida lucka för zoom/fokus/förskjutning ventilationsspringa för värme justeringsfot Projektorns komponenter och funktioner: baksida fjärrkontroll kontroll mottagare (IR) luftintagets ventilationsöppning frigöringsknapp för höj- och sänkbart fotstöd projektor lamplucka objektivskydd* VESA-datorkabel nätsladd fjärrkontroll A/V-kabel dokumentation * Snodden på objektivskyddet kan användas för att fästa objektivet vid projektorn. anslutningar strömbrytare nätkontakt 5

7 Anslutningspanel Projektorn erbjuder tre dator- och tre videoanslutningsalternativ: en VESA-dator en HDMI (High Definition Multimedia Interface)* fjärrkontrollmottagare komponentvideo (IR) ljud in 1, 2 VESA-dator BNC RJ-45 USB bildskärm HDMI lås RS-232 seriell styrning en komponent BNC (G/Y, B/C B /P B / R/C R /P R, H, V) en RCA-komponentvideo (Pr, Pb, Y) en S-video en RCA-kompositvideo Projektorn har dator- och videoanslutningar för ljud: två RCA-kompositstereo (H, V) en ljudutgång fyra ljudingångar Projektorn har även följande anslutningar: en fast fjärrkontroll en bildskärmsutgång s-video ljud in 3,4 högtalare kompositvideo externa högtalare (audio out) ledningsansluten fjärrkontroll nätkontakt och strömbrytare en seriell RS-232-anslutning (för seriell styrning) en RJ-45-anslutning (för styrning via nätverk) Specifikationer och kommandon för det RS-232-baserade kommandoradsgränssnittet (CLI Command Line Interface) finns tillgängliga i bilagan och på vår webbplats. Information om webbplatsen finns på insidan av det bakre omslaget på denna handbok. * HDMI är ett branchstandard, icke komprimerat, helt digitalt ljud-/ videogränssnitt som ansluts mellan källor, som "set-top"-boxar, DVDspelare och mottagare samt din projektor. För att du ska kunna dra nytta av HDMI 1.3 måste du ha en 1.3-kompatibel källa. HDMI, eftersom den är en digital signal, ger bild i den högsta kvaliteten. Det är vanligt att de här signalerna kryperas med HDCP (high-bandwidth digital-content protection). Din nya projektor levereras med krypteringskoder, så att du får de här helt digitala bilderna i hög kvalitet. 6

8 Placera projektorn Bestäm var du ska placera projektorn genom att ta hänsyn till filmdukens storlek och form, var eluttagen finns och avståndet mellan projektorn och resten av utrustningen. Här är några allmänna riktlinjer: Placera projektorn på en plan yta i rät vinkel mot filmduken. Projektorn (med standardobjektiv) måste vara uppställd minst 90 cm från filmduken. Placera projektorn högst 3 m från strömkällan och inom 1,8 m från videoenheten (såvida du inte köpt förlängningssladdar). Placera inte projektorn närmare än 15 cm från en vägg eller annat föremål, så att du kan komma åt kablarna. Läs installationsanvisningarna som medföljde takmonteringssatsen för ytterligare information om du ska installera projektorn i taket. Se Tak på sidan 31 för att vända bilden upp-och-ner. Vi rekommenderar att du använder ett godkänt takmonteringsfäste. Takmonteringssatsen säljs separat. Gå till vår webbplats för ytterligare information. Placera projektorn på lämpligt avstånd från filmduken. Avståndet mellan projektorobjektivet och filmduken, zoominställningen och videoformatet bestämmer storleken på den projicerade bilden. Bilden lämnar projektorn med en given vinkel, när standardobjektivet som levereras med projektorn används. Objektivförskjutningsfunktionen gör dock bildens förskjutning variabel. Bildförskjutningen är 90 % vid ett 9:1-förhållande när projektorn är i läget 4:3 (standardläget). Detta innebär att om du har en bild som är ca 3 hög kommer bildens nederkant att ligga 30 cm nedanför objektivets mittpunkt. Bildförskjutningen är 50 % när objektivförskjutningen är i förhållandet 1:1. Detta innebär att om du har en bild som är ca 3 hög kommer bildens nederkant att ligga 1,5 m nedanför objektivets mittpunkt. 3 m hög bild 10 ft high image 9:1 9:1 bildens underkant bottom 10 % under of image 10% objektivets below lens mittpunkt center 1:1 bottom bildens underkant of image 50% % below under lens objektivets center mittpunkt objektivets lens mittpunkt center Projection Projektionsvinkel angle in i läget 4:3 mode 4:3 (standard) (default) 9:1 1:1 7

9 Ansluta en dator Nödvändiga datoranslutningar Koppla in den ena änden av VESA-datorkabeln i anslutningen Computer 2 (dator 2) på projektorn. Koppla in den andra änden i videoutgången på datorn. Om du använder en skrivbordsdator måste du först koppla bort bildskärmskabeln från datorns videoport. Koppla in den svarta nätsladden i uttaget på baksidan av projektorn och i eluttaget. anslut datorkabeln anslut strömkabeln Obs! Använd alltid den nätsladd som medföljde projektorn. Valfria datoranslutningar Du kan även ansluta datorn med de extra BNC- eller HDMI-kablarna. Anslut BNC-kontakterna på BNC-kabeln till lämpliga kontakter för Computer 3 på projektorn. Koppla in den andra änden i videoutgången på datorn. Om du använder en skrivbordsdator måste du först koppla bort bildskärmskabeln från datorns videoport. Du kan även ansluta HDMI-kabeln till kontakten Computer 1. anslut BNC-kabel anslut HDMI-kabel Koppla in ljudkabeln i din dator och i det motsvarande Audio In-uttaget (ljud in) på projektorn om du vill ha ljud till din presentation. Du kan tilldela en viss källa till en viss kontakt för ljud in, se sidan 31. koppla in ljudkabeln 8

10 Om du använder en stationär dator och vill se bilden på datorns bildskärm och på filmduken samtidigt kopplar du in bildskärmskabeln i uttaget Monitor Out (bildskärm ut) på projektorn. koppla in bildskärmskabeln Du kan styra projektorn från en LCD-kontrollpanel, en pekskärm eller någon annan kontrollenhet eller dator genom att koppla in en RS-232-kabel i uttaget Serial Control (seriell styrning) på projektorn. Specifika RS-232- kommandon finns tillgängliga i avsnittet Service and Support på vår webbplats samt i bilagan. koppla in RS-232-kabeln Projektorn kan styras av nätverksprogramvara via uttaget Network (nätverk RJ-45). Detaljerade anvisningar om denna funktion finns tillgängliga på vår webbplats. koppla in nätverkskabeln Network 9

11 I Visa en datorbild Avlägsna objektivskyddet. avlägsna objektivskyddet Ställ om strömbrytaren baktill på projektorn i läget (I). Strömlampan och statusindikatorpanelen (sidan 15) lyser med grönt sken. ställ om strömbrytaren tryck på strömknappen 2 Tryck på power (strömknappen) ovanpå projektorn eller på fjärrkontrollen. Strömlampan blinkar grönt och fläktarna startar. När lampan tänds visas startbilden på filmduken och då lyser strömlampan stadigt grönt. Det kan ta några minuter för bilden att uppnå full ljusstyrka.? Ingen startbild? Du får hjälp på sidan 15. Starta din dator. Datorbilden bör visas på filmduken. Tryck på knappen Source (Källa) på knappsatsen eller på fjärrkontrollen om bilden inte visas. O slå på datorn 1 Se till att den externa videoutgången på den bärbara datorn är aktiv. Många bärbara datorer slår inte automatiskt på sin externa videoport när en projektor ansluts. Det finns vanligtvis en tangentkombination, t.ex. FN+F5, som slår på och stänger av den externa bildskärmen. Information om tangentkombinationen för din dator finns tillgänglig i datorns dokumentation.? Ingen datorbild? Du får hjälp på sidan 16. aktivera bärbar dators externa port 10

12 Bildjustering Justera projektorns höjd (om nödvändigt) genom att trycka på låsknappen framtill på projektorn så att stödfötterna kan dras ut. justera höjden låsknapp låsknapp höjbart fotstöd höjbart fotstöd Placera projektorn på lämpligt avstånd från filmduken, i 90- graders vinkel (vinkelrätt) mot filmduken. justera avståndet Justera zoom eller skärpa genom att vrida ringen Zoom eller Focus innanför objektivluckan tills önskad bildstorlek och skärpa uppnås. justera zoomning och fokus Om bilden inte visas på filmduken eller visningsområdet kan du justera den med hjälp av rattarna för objektivförskjutning innanför objektivluckan. justera objektivförskjutningen Använd den högra ratten för att förskjuta objektivet i sidled. Använd den vänstra ratten för att förskjuta objektivet i höjdled. Justera kontrasten eller ljusstyrkan via menyn Bild. Se sidan 27 för att få hjälp med menyerna. justera kontrast eller ljusstyrka kontrast ljusstyrka 11

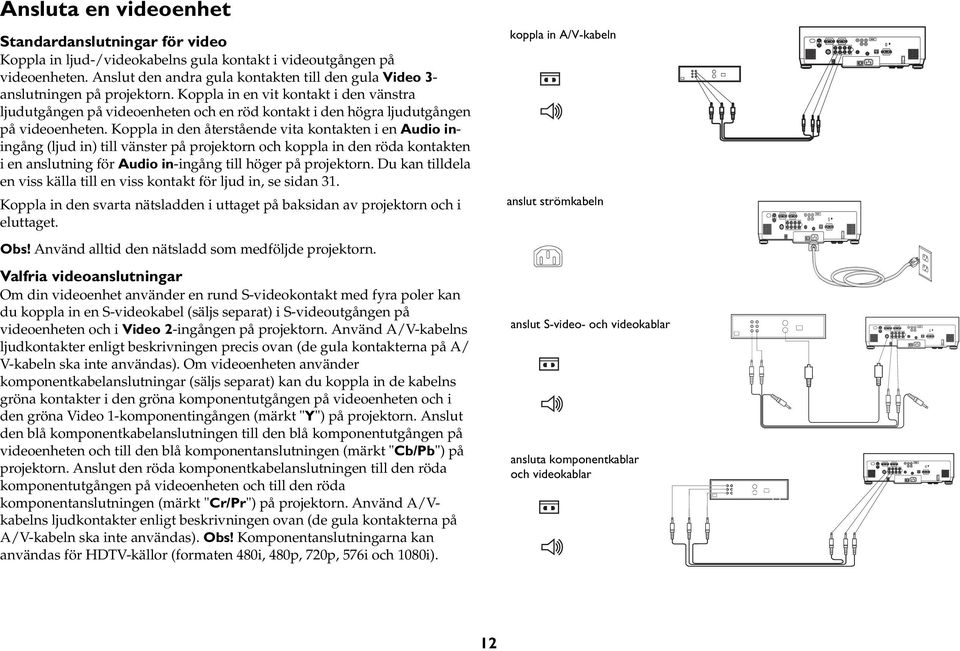

13 Ansluta en videoenhet Standardanslutningar för video Koppla in ljud-/videokabelns gula kontakt i videoutgången på videoenheten. Anslut den andra gula kontakten till den gula Video 3- anslutningen på projektorn. Koppla in en vit kontakt i den vänstra ljudutgången på videoenheten och en röd kontakt i den högra ljudutgången på videoenheten. Koppla in den återstående vita kontakten i en Audio iningång (ljud in) till vänster på projektorn och koppla in den röda kontakten i en anslutning för Audio in-ingång till höger på projektorn. Du kan tilldela en viss källa till en viss kontakt för ljud in, se sidan 31. Koppla in den svarta nätsladden i uttaget på baksidan av projektorn och i eluttaget. Obs! Använd alltid den nätsladd som medföljde projektorn. Valfria videoanslutningar Om din videoenhet använder en rund S-videokontakt med fyra poler kan du koppla in en S-videokabel (säljs separat) i S-videoutgången på videoenheten och i Video 2-ingången på projektorn. Använd A/V-kabelns ljudkontakter enligt beskrivningen precis ovan (de gula kontakterna på A/ V-kabeln ska inte användas). Om videoenheten använder komponentkabelanslutningar (säljs separat) kan du koppla in de kabelns gröna kontakter i den gröna komponentutgången på videoenheten och i den gröna Video 1-komponentingången (märkt "Y") på projektorn. Anslut den blå komponentkabelanslutningen till den blå komponentutgången på videoenheten och till den blå komponentanslutningen (märkt "Cb/Pb") på projektorn. Anslut den röda komponentkabelanslutningen till den röda komponentutgången på videoenheten och till den röda komponentanslutningen (märkt "Cr/Pr") på projektorn. Använd A/Vkabelns ljudkontakter enligt beskrivningen ovan (de gula kontakterna på A/V-kabeln ska inte användas). Obs! Komponentanslutningarna kan användas för HDTV-källor (formaten 480i, 480p, 720p, 576i och 1080i). koppla in A/V-kabeln anslut strömkabeln anslut S-video- och videokablar ansluta komponentkablar och videokablar 12

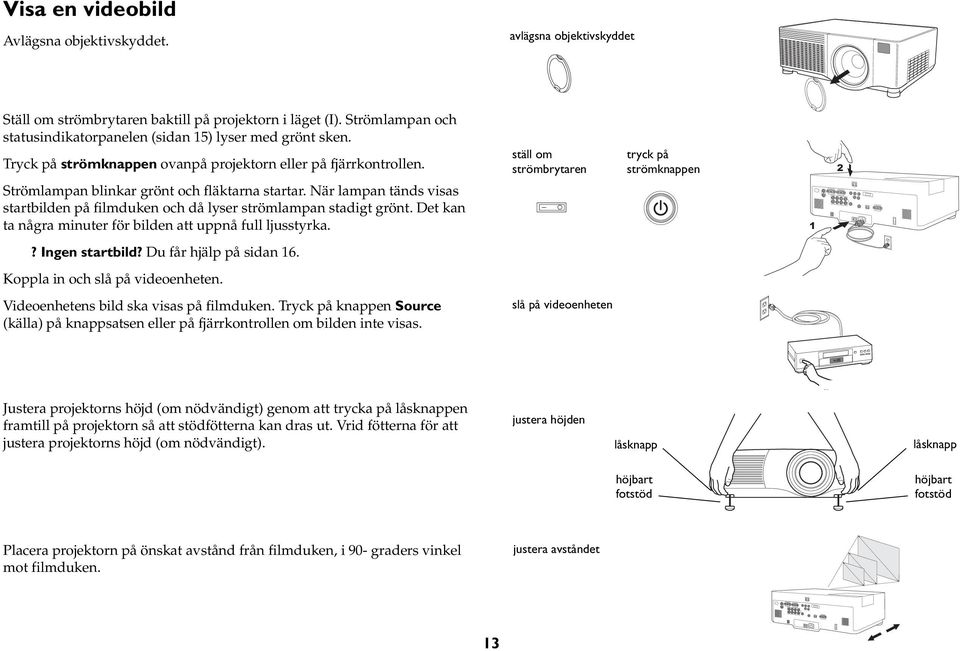

14 I Visa en videobild Avlägsna objektivskyddet. avlägsna objektivskyddet Ställ om strömbrytaren baktill på projektorn i läget (I). Strömlampan och statusindikatorpanelen (sidan 15) lyser med grönt sken. Tryck på strömknappen ovanpå projektorn eller på fjärrkontrollen. Strömlampan blinkar grönt och fläktarna startar. När lampan tänds visas startbilden på filmduken och då lyser strömlampan stadigt grönt. Det kan ta några minuter för bilden att uppnå full ljusstyrka. ställ om strömbrytaren O tryck på strömknappen 1 2? Ingen startbild? Du får hjälp på sidan 16. Koppla in och slå på videoenheten. Videoenhetens bild ska visas på filmduken. Tryck på knappen Source (källa) på knappsatsen eller på fjärrkontrollen om bilden inte visas. slå på videoenheten Justera projektorns höjd (om nödvändigt) genom att trycka på låsknappen framtill på projektorn så att stödfötterna kan dras ut. Vrid fötterna för att justera projektorns höjd (om nödvändigt). justera höjden låsknapp låsknapp höjbart fotstöd höjbart fotstöd Placera projektorn på önskat avstånd från filmduken, i 90- graders vinkel mot filmduken. justera avståndet 13

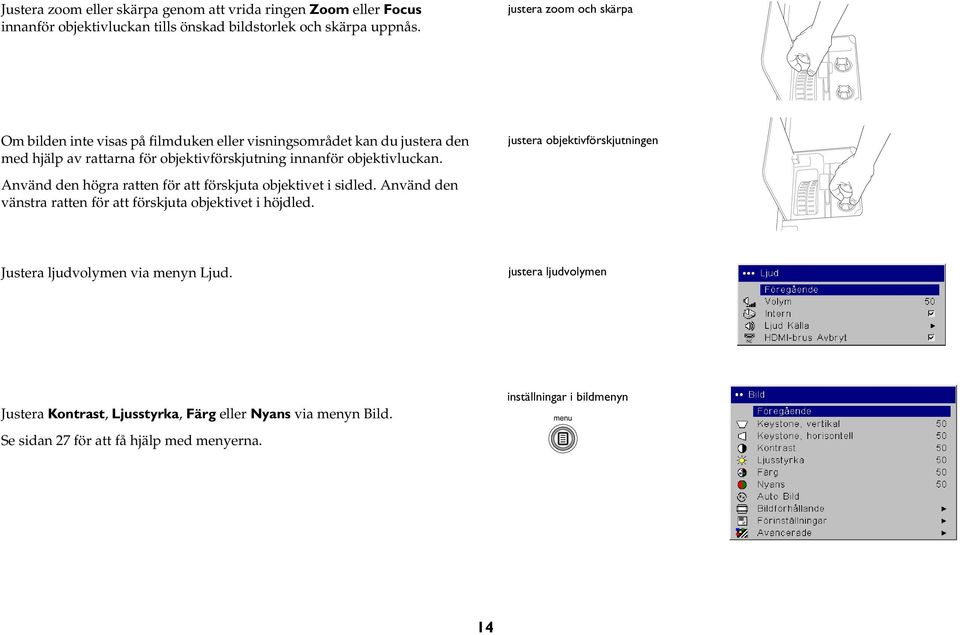

15 Justera zoom eller skärpa genom att vrida ringen Zoom eller Focus innanför objektivluckan tills önskad bildstorlek och skärpa uppnås. justera zoom och skärpa Om bilden inte visas på filmduken eller visningsområdet kan du justera den med hjälp av rattarna för objektivförskjutning innanför objektivluckan. justera objektivförskjutningen Använd den högra ratten för att förskjuta objektivet i sidled. Använd den vänstra ratten för att förskjuta objektivet i höjdled. Justera ljudvolymen via menyn Ljud. justera ljudvolymen Justera Kontrast, Ljusstyrka, Färg eller Nyans via menyn Bild. Se sidan 27 för att få hjälp med menyerna. inställningar i bildmenyn 14

16 Stänga av projektorn Projektorn släcker bilden automatiskt när ingen aktiv källa detekteras under fem minuter. Denna funktion hjälper till att bevara projektorns livslängd. Bilden återvänder när en aktiv källa detekteras eller när du trycker på fjärrkontrollen eller knappsatsen. Skärmsläckare Du kan ange att bilden ska släckas efter fem minuter genom att aktivera alternativet Skärmsläckare i menyn Inställningar > System. Se sidan 32. Energisparare Projektorn har också en funktion för energibesparing som stänger av lampan om inga signaler har identifierats under 20 minuter. Efter 10 minuter utan signal går projektorn in i viloläget. Om en aktiv signal mottas innan projektorn går in i viloläget, kommer bilden att visas. Du måste trycka på strömknappen (Power) för att visa en bild när 30 minuter har förflutit. När Energibesparing är aktiverad är Skärmsläckare avaktiverad. Se sidan 32. Stänga av projektorn Stäng av projektorn genom att trycka på Power och bekräfta att du verkligen vill stänga av projektorn genom att åter trycka på strömknappen inom tre sekunder. Du kan avbryta avstängningen genom att inte trycka på Power den andra gången. Lampan släcks och strömlampan blinkar med grönt sken under mer än en minut medan fläktarna förblir aktiva för att kyla av lampan. Strömlampan lyser med stadigt grönt sken och fläktarna stoppar när lampan har svalnat. Ställ om strömbrytaren baktill på projektorn i frånslaget läge och koppla ur nätsladden om du vill stänga av projektorn helt och hållet. Felsöka dina inställningar Hoppa över detta avsnitt om bilden visas på rätt sätt på filmduken. Gör en felsökning om den inte visas på rätt sätt. Statusindikatorpanelen på projektorns ovansida indikerar projektorns tillstånd och de kan hjälpa dig med felsökningen. Tabell 1: Statusindikatorlampans beteende och innebörd Ikoner på statusindikatorpanelen Ström, stadigt grönt Ström, blinkar grönt Termometer Lampa Skiftnyckel/service Innebörd Strömmen är påslagen och programvaran har initierats eller också har projektorn stängts av. Strömmen är påslagen och programvaran initieras eller också stängs projektorn av med fläktarna ingång för att kyla ned lampan. Projektorn är för varm. Kontrollera att ventilationsöppningarna inte är blockerade (se sidan 20). Stäng av projektorn, vänta en minut och slå sedan på den igen. Kontakta teknisk support om problemet kvarstår. Stäng av projektorn, vänta en minut och slå sedan på den igen. Om lampikonen tänds igen måste du byta ut lampan och nollställa lamptimern. Stäng av projektorn, vänta en minut och slå sedan på den igen. Om serviceikonen tänds på nytt måste projektorn lämnas på service. Besök webbplats om du behöver kontakta service. 15

17 Problem Lösning Resultat Ingen startskärm? Koppla in nätsladden, ställ om strömbrytaren och tryck på strömknappen. Ta av linsskyddet. Rätt bild 3 startup screen 2 1 Endast startskärmen visas/ingen datorbild Tryck på knappen för källa Datorbilden visas Aktivera bärbar dators externa port A startup screen A A eller starta om bärbar dator 16

18 Ingen datorbild, bara orden "Signal out of range" (Ogiltig signal) Justera uppdateringsfrekvensen för datorn under Kontrollpanelen > Bildskärm > Inställningar > Avancerade > Adapter (platsen varierar med olika operativsystem) Datorbilden visas A Signal out of range A A Det kan också hända att du måste ställa in en annan upplösning på din dator, som beskrivs i följande problem, "Image fuzzy or cropped" (bilden otydlig eller avklippt) Suddig eller beskuren bild A A Ställ in din dators visningsupplösning till standardupplösningen på projektorn (Start > Inställningar > Kontrollpanelen > Bildskärm > fliken Inställningar, välj 1024x768) Inaktivera den bärbara datorns bildskärm eller aktivera läget för två skärmar Bilden tydlig och inte avklippt A 17

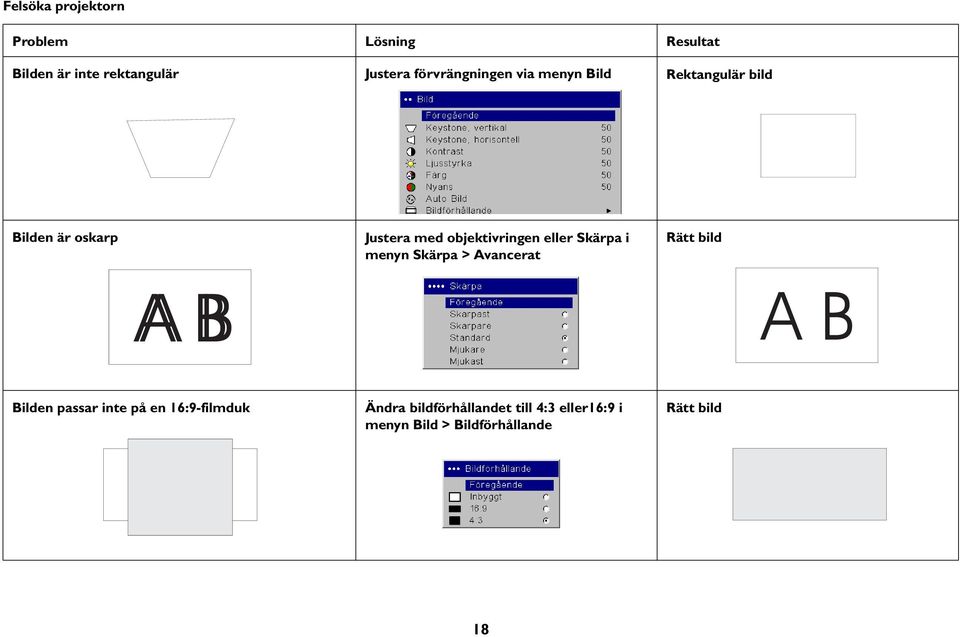

19 Felsöka projektorn Problem Lösning Resultat Bilden är inte rektangulär Justera förvrängningen via menyn Bild Rektangulär bild Bilden är oskarp Justera med objektivringen eller Skärpa i menyn Skärpa > Avancerat Rätt bild AB AB Bilden passar inte på en 16:9-filmduk Ändra bildförhållandet till 4:3 eller16:9 i menyn Bild > Bildförhållande Rätt bild 18

20 Bilden är upp och ned Slå på/stäng av Tak i menyn Inställningar > System Rätt bild B A AB Bilden är spegelvänd Slå på/stäng av Bakifrån i menyn Inställningar > System Rätt bild A AB De projicerade färgerna matchar inte källan Justera Färg, Nyans, Färgtemperatur, Ljusstyrka, Kontrast via menyerna Rätt bild COLOR COLOR 19

21 Lampan tänds inte, temperaturikonen lyser (sidan 15) Kontrollera att ventilöppningarna inte är blockerade; låt projektorn svalna under en minut Koppla från projektorn; vänta i 20 minuter, anslut åter projektorn och slå på den: lampan tänds Temperaturikon startup screen Lampan tänds inte, lampikonen lyser (sidan 15) Lampan måste eventuellt bytas ut (sidan 36) Lampan tänds Lampan för lampan startup screen 20

22 Bilden är inte centrerad på filmduken Flytta projektorn, justera zoom eller objektivförskjutning, justera höjden Rätt bild Justera den horisontella eller vertikala positionen i Bild > Menyn Avancerade Har du fortfarande problem? Besök vår webbplats eller ring oss om du behöver hjälp. Det bakre omslaget innehåller en förteckning över relevanta webbadresser. Denna produkt har en begränsad garanti. En utökad garanti finns att köpa hos din återförsäljare. När du skickar in projektorn för reparation rekommenderar vi att du skickar den i originalförpackningen eller låter ett professionellt förpackningsföretag sköta inpackningen. Försäkra din försändelse för hela dess värde. 21

23 Använda knappsatsen power (strömknappen) slår på (sidan 10) och stänger av (sidan 15) projektorn. menu (meny) öppnar menyerna (sidan 27). Upp/Ned-pilar navigerar till och justerar inställningarna i menyn (sidan 27). select (välj) bekräftar de val som har gjorts i menyerna (sidan 27). source (källa) växlar mellan tillgängliga källor. 22

24 Använda fjärrkontrollen Fjärrkontrollen använder två (2) medföljande AAA-batterier (Hitachi Maxell, artikelnummer LR03). Du installerar dem lätt genom att skjuta av luckan på fjärrkontrollens baksida, rikta in + och - på batterierna, sätta batterierna på plats och sätta tillbaka luckan. Rikta fjärrkontrollen mot filmduken eller projektorn (inte mot datorn) när du använder den. Området för optimal användning är ca 5 m. Du får bäst resultat om dud riktar fjärrkontrollen direkt mot projektorn. Använd laserpekaren genom att trycka på och hålla ned knappen Laser. Lasern stängs av när du släpper knappen eller tidsutlöser efter två (2) minuters kontinuerlig användning. VARNING: Titta inte in i den laserstråle som sänds ut från den främre delen av fjärrkontrollen. Fjärrkontrollen har fyra knappar för Source (Källa) som gör att du kan tilldela en viss ingång till en viss källa. Tryck på en av de numrerade knapparna för källa för att använda en av de fyra källorna som du vill ha tillgänglig. Tryck på knappen Menu (meny) på fjärrkontrollen för att öppna projektorns menysystem. Navigera md hjälp av pilknapparna och knappen Select (Välj) för att välja funktioner och justera värdena i menyn. Fjärrkontrollen har även en strömknapp som används för att slå på och av projektorn, volymknappar och en knapp för avstängning av ljud, en knapp för belysning av fjärrkontrollens knappar i mörker samt en video- och datorknapp för växling mellan dessa två källor. Det finns också två funktioner speciellt för presentationer. Använd knappen Tom för att visa en tom skärm i stället för den aktuella bilden. Använd knappen Effekt för att starta en använda en användardefinierbar åtgärd, som Frys, Bild-i-bild eller Förstora. Knappen Auto-bild hämtar tillbaka datorbilden och knappen Förinställningar gör att du kan anpassa inställningarna för varje källa. Du kan ange och spara upp till tre förinställningar. 23 lysdiod navigeringsknappar knapp för källa knappen för laser knapp för bakgrundsljus Felsöka fjärrkontrollen Kontrollera att batterierna är riktade åt rätt håll och att de inte är slut. Lysdioden högst upp på fjärrkontrollen tänds när en knapp trycks och batteriets laddningsnivå är tillräcklig. Se till att du riktar fjärrkontrollen mot projektorn (inte mot datorn) och att du befinner dig inom fjärrkontrollens område ca 5 m.

25 Använda ljud Du kan spela upp ljud via projektorn genom att koppla in källan till Audio In på projektorn. koppla in ljudkabeln Ljudvolymen justeras via menyn Ljud (se sidan 31). Felsöka ljudfunktionen Kontrollera det följande om ljudet inte spelas upp: Kontrollera att ljudkabeln är ansluten. Se till att ljudet inte är avstängt. Kontrollera att volymen är tillräckligt hög. Se till att du har kopplat in kabeln i den Audio In-ingång som motsvarar din källa. Standardinställningen är att Audio 1 (Ljud 1) motsvarar Computer 1 (Dator 1), Audio 1 (Ljud 2) motsvarar Computer 2 (Dator 2), Audio 3 (Ljud 3) motsvarar Video 2 och 3 och Audio 4 (Ljud 4) motsvarar Video 1. Du kan ändra dessa inställningar, se sidan 31. Justera ljudkällan. Kontrollera att playbackfunktionen inte står på paus, om du spelar en video. justera ljudvolymen externa högtalare Ansluta externa högtalare Projektorn kan anslutas till externa högtalare med egen strömkälla genom att koppla in en högtalarkabel i utgången Audio Out på projektorn. högtalarkabel 24

26 Optimera datorbilder Du kan optimera bilden med hjälp av menyerna för filmduken när du har anslutit datorn på rätt sätt och datorns bild visas på filmduken. Allmän information om hur man använder menyerna finns på sidan 27. Justera Förvrängning, Kontrast eller Ljusstyrka i menyn Bild. Ändra Bildförhållande. Detta är förhållandet mellan bildens bredd och höjd. TV-skärmar är normalt 1,33:1, som även benämns 4:3. HDTV och de flesta DVD:erna är 1,78:1 eller 16:9. Välj det alternativ som passar din källa bäst. Se sidan 28 för ytterligare information. Justera Färgtemperatur i menyn Avancerat. Justera Fas, Spårning eller Vågrätt eller Lodrätt läge i menyn Avancerat. När du väl har optimerat bilden för en viss källa kan du spara inställningarna med hjälp av Förprogrammering. Detta ger dig möjlighet att snabbt återkalla dessa inställningar vid ett senare tillfälle. Se sidan 29. Presentationsfunktioner 32 Det finns flera funktioner som gör det lättare att hålla presentationer. Här följer en översikt. Detaljerade anvisningar finns i menyavsnittet på sidan 27. Knappen Custom (egen), som endast finns på vissa tillvalsfjärrkontroller, ger dig möjlighet att tilldela knappen olika funktioner. Standardeffekten är Källinfo. Du kan välja mellan Tom, Tystnad, Bildförhållande, Källa, Automatisk bild, Frys, Förstora, Om och Serviceinformation. Se sidan 33 för ytterligare information. Funktionen Frys ger dig möjlighet att frysa den bild som visas. Detta är praktiskt om du vill göra ändringar på din dator utan att din publik ser dem. Menyalternativet Startlogotyp ger dig möjlighet att ändra startbilden till en svart, vit eller blå bild eller en bild med egen logotyp via Fånga in ny. Se sidan 32. Det finns två alternativ, Energisparare och Skärmsläckare, som används för att stänga av projektorn automatiskt efter flera minuter utan aktivitet eller visa en tom bild. Detta förlänger lampans brinntid. Se sidan 32. Menyalternativet Låg effekt finns också tillgängligt om du vill sänka fläktarnas ljudvolym. Se sidan

27 Optimera videobilder När du har anslutit videoenheten på rätt sätt och datorns bild visas på filmduken, kan du optimera bilden med hjälp av skärmmenyerna. Allmän information om hur man använder menyerna finns på sidan 27. Justera Keystone, Kontrast, Ljusstyrka, Färg eller Nyans i menyn Bild. Se sidan 28. Ändra Bildförhållandet. Bildförhållandet är förhållandet mellan bildens bredd och bildens höjd. TV-skärmar är normalt 1,33:1, som även benämns 4:3. HDTV och de flesta DVD:erna är 1,78:1 eller 16:9. Välj det alternativ som passar din källa bäst Se sidan 28. Välj en inställning för Skärpa. Se sidan 29. Justera Färgtemperatur. Välj ett förkonfigurerat värde eller välj Användare så att du kan justera röd, grön och blå intensitet var för sig. Se sidan 29. Anpassa projektorn Du kan skräddarsy projektorn för dina speciella inställningar och behov. Se sidan 31 till sidan 34 för ytterligare information om dessa funktioner. Aktivera läget Bakåt i menyn Inställningar > System om du vill projicera bakåt. Aktivera läget Tak i menyn Inställningar > System om du använder projektorn monterad i taket. Ange vilken källa projektorn ska kontrollera först för en aktiv signal när den startar. Slå på och stäng av projektorns meddelanden på filmduken. Aktivera funktionen för att spara ström. Specificera färgerna för blank skärm och startlogotyp. Ange menyspråk. Styr projektorn via RS232-kommandon. Se sidan 9. Anpassa projektorn för din installation med hjälp av tillvalsobjektiv för långt eller kort avstånd. Beställningsinformation finns på insidan av det bakre omslaget på denna handbok. 26

28 Använda menyerna Tryck på menyknappen på knappsatsen eller fjärrkontrollen för att öppna menyerna. (Menyerna stängs automatiskt efter 60 sekunder om du inte har tryckt på någon knapp.) Huvudmenyn visas. Använd pilknapparna för att flytta upp eller ned och markera den önskade undermenyn. Tryck därefter på knappen Select (Välj). Du ändrar en menyinställning genom att markera den, trycka på Select och använda pilknapparna för att justera värde, välja ett alternativ med hjälp av knapparna på projektorn, eller aktivera eller inaktivera funktionen i markeringsrutorna. Tryck på Select för att bekräfta dina ändringar. Använd pilarna för att navigera till andra inställningar. När dina inställningar är slutförda kan du välja Föregående och sedan trycka på Select för att gå till föregående meny eller trycka på knappen Menu (meny) när som helst för att stänga menyerna. Punkter visas framför menynamnet. Antalet punkter anger menyns nivå, som sträcker sig från ett (huvudmenyn) till fyra (menyerna på djupaste nivå). Menyerna är grupperade efter användning: Menyn Bild används för att göra bildjusteringar. Menyn Inställningar tillhandahåller justeringar för inställningar som inte ändras så ofta. Menyn Källinfo visar information, som ej kan ändras, om projektorn och källan. Vissa menyalternativ kan visas nedtonade tills en viss källa ansluts. Nyans är t.ex. endast tillgängligt för videokällor och kan inte användas när en datorkälla är aktiv. Andra menyalternativ kan vara nedtonade när de inte är tillgängliga. Ljusstyrka är t.ex. nedtonat tills en bild är aktiv. Huvudmeny Knappen Menu (Meny) Navigering med knappsatsens Menyn Bild Menyn Inställningar Punkter Menyn Källinfo 27

29 Menyn Bild Du kan justera följande sex inställningar genom att markera inställningen, trycka på Select (Välj), använda uppåt- och nedåtpilarna för att justera värdena och sedan trycka på Select för att bekräfta ändringarna. Lodrät förvrängning: justerar bilden lodrätt och gör den mer rektangulär med hjälp av ett justerbart skalband. Vågrät förvrängning: justerar bilden vågrätt och gör den mer rektangulär med hjälp av ett justerbart skalband. Kontrast: kontrollerar skillnaden mellan de ljusaste och de mörkaste delarna av bilden och ändrar mängden svart och vitt i bilden. Ljusstyrka: ändrar bildens intensitet. Färg: (endast Computer 1 (Dator 1) och videokällor) justerar en videobild från svartvitt till mättade färger. Nyans: (endast Computer 1 (Dator 1) och videokällor) justerar färgbalansen mellan rött och grön i bilden. Autobild: synkroniserar projektorn med källan. Lodrät förvrängning öka keystone Vågrät förvrängning minska keystone Bildförhållande: bildförhållandet är förhållandet mellan bildens bredd och bildens höjd. TV-skärmar är normalt 1,33:1, som även benämns 4:3. HDTV och de flesta DVD:erna är 1,78:1 eller 16:9. Standardvärdet är 4:3, som visar inmatningen förstorad eller förminskad så att den fyller visningsområdet. Bildförhållande 28

30 Förprogrammering: förinställningar används för att optimera projektorn för visning av datorpresentationer och videobilder i olika belysningar och mot olika bakgrunder. Det finns också möjlighet att ange användardefinierade förinställningar. Du kan ange en inställning för den aktuella källan, justera bilden, välja Spara inställningar i menyn Förinställningar och sedan välja Spara användare 1 (2 eller 3). Du kan återkalla dessa inställningar i framtiden genom att välja Användare 1 i menyn Förinställningar. Om du väljer en användarinställning och sedan justerar bilden ytterligare kommer Förinställningar av att väljas automatiskt i förinställningsmenyn för att ange att ändringar har gjorts. Förinställningar Spara inställningar Du kan återställa fabriksinställningarna genom att välja Återställ fabriksinställningar i menyn Inställningar > Service. Avancerade inställningar Skärpa Skärpa: ändrar kanternas skärpa i en videobild. Välj en skärpeinställning. Färgrymd: detta alternativ är tillämpligt för dator- och komponentvideokällor (med undantag för 480i/576i). Det ger dig möjlighet att välja ett färgområde som har avstämts speciellt för insignalen. När alternativet Auto väljs, kommer projektorn automatiskt att bestämma standard. Om du vill välja en annan inställning ska du avaktivera Auto och sedan välja RGB för datorkällor, RGB Video för HDMI-datorkällor och antingen REC709 eller REC601 för komponentvideokällor. Färgtemperatur: ändrar färgernas intensitet. Välj ett värde i listan eller välj Användare för att justera röd, grön och blå intensitet var för sig. Färgområde Färgtemperatur 29

31 Videostandard: när detta är inställt på Auto försöker projektorn välja videostandarden automatiskt, baserat på den insignal som tas emot. (Alternativet för videostandard kan variera beroende på var du bor i världen.) Om projektorn inte kan detektera rätt standard kan det hända att färgerna inte ser rätt ut eller att bilden ser ut att vara "sliten". Om detta inträffar, ska du välja en videostandard manuellt genom att välja NTSC, PAL eller SECAM i menyn Videostandard. Aktiv iris: när detta alternativ är aktivt övervakar projektorn bildens ljusstyrka och modifierar ljusutmatningen om bilden är mörk, vilket förbättrar svarta nivåer. I läget Presentation kontrolleras högsta ljusstyrka och i läget Bio kontrolleras genomsnittlig ljusstyrka. Överskanna: (endast Dator 1 och videokällor) avlägsnar störningar runt videobilden. Följande fyra alternativ gäller endast för datorkällor. Fas: justerar den horisontella fasen i en källa. Spårning justerar den horisontella avsökningen i en datorkälla (förutom Computer 1 (Dator 1)). Horisontell / Vertikal position: justerar datorkällans position (förutom Computer 1 (Dator 1)). Dator 2: gör att du kan stänga av Sync on Green (Synka på grön) för den här källan.. Videostandard Aktiv iris Dator 2 Dator 3: gör att du kan stänga av Synka på grön för den här källan. Dator 3 30

32 Menyn Inställningar Audio: medger justeringar av ljudvolymen. Låter dig även slå på och stänga av de interna högtalarna och tilldela en viss källa till en specifik ljudingång. Om din HDMI-källa har problem med sin ljudström kan dju stänga av ljudet genom att välja HDMI Brus Avbryt. Källor: gör att du kan tilldela en specifik källknapp till en viss ingång när du använder fjärrkontrollen. Medger val av standard Startkälla och aktiverar eller avaktiverar Autokälla. Källor > Startkälla: detta fastställer vilken källa projektorn ska kontrollera först för en aktiv signal under starten. Källor > Autokälla: när Autokälla inte är markerat återgår projektorn till källan som är angiven som startkälla. Om ingen källa hittas är filmduken tom. När Autokälla är markerat fastställer Startkälla vilken källa som projektorn ska använda när den startar. Om ingen signal finns kontrollerar projektorn källorna i tur och ordning tills en källa hittas eller projektorn stängs av. System > Bakifrån: vänder bilden bakåt för projicering från baksidan av en transparent filmduk. Tak: vänder bilden upp-och-ned för projicering med en takmonterad projektor. VARNING: Undvik ögonskador genom att bära skyddsglasögon när du öppnar luckan till lampan på en projektor som är takmonterad. En varningsetikett finns i användardokumentationen. Placera etiketten på lampluckan om projektorn är monterad i taket. IR-mottagare: aktiverar eller avaktiverar enskilda IR-mottagare för att undvika omgivande störningar. Auto Ström: när Auto Ström är markerat går projektorn automatiskt in i startläget när den har slagits på. Detta innebär att en takmonterad projektor kan slås på med en väggkontakt. Visa meddelanden: visar statusmeddelanden, t.ex. Söker, längst ned till vänster på filmduken. Låg strömförbrukning: växlar mellan på och av. Aktivera denna funktion för att minska ljuset från lampan. Detta alternativ sänker också fläktens hastighet, vilket gör projektorn tystare. 31 Datorns skärmsläckare Av: förhindrar att en bärbar dator går in i läget för skärmsläckare. Projektorn måste vara ansluten till datorn via en USBkabel för att denna funktion ska fungera. Källor System Menyn Inställningar Audio Källa för start IR-mottagare

33 Strömsparare: stänger automatiskt av lampan om inga signaler har tagits emot under de senaste 20 minuterna. Efter ytterligare 10 minuter utan signal går projektorn in i viloläget. Om en aktiv signal ta emot innan projektorn går in i viloläget, kommer bilden att visas. Skärmsläckare: släcker automatiskt skärmen om ingen signal har detekterats under de senaste fem minuterna. Bilden återvänder när en aktiv källa detekteras eller när du trycker på fjärrkontrollen eller knappsatsen. Skärmsläckaren är avaktiverad när strömspararen är aktiv. Startlogotyp: gör att du kan visa en svart, vit eller blå bild på filmduken i stället för standardbilden när projektorn startas och ingen källa detekteras. Funktionen gör även att du kan fånga in och visa en egen startskärm. Fånga in en egen logotyp genom att visa den bild du vill använda på datorn och välja alternativet Fånga in ny. Använd justeringarna Position för infångning X och Position för infångning Y i menyn Fånga in ny för att rama in den logotyp som ska fångas in. Välj Starta infångning i menyn Fånga in ny. Projektorn anger om infångningen lyckades eller ej. Den infångade logotypen visas nästa gång du startar projektorn. Tom skärm: fastställer vilken färg som ska visas när du trycker på knappen Blank (tom) på en tillvalsfjärrkontroll. Skärmsläckare Startlogotyp Fånga in ny Tom skarm 32

34 Knappen Custom (Egen) (endast för användning med tillbehöret fjärrkontroll): ger dig möjlighet att tilldela knappen Custom (egen) på tillvalsfjärrkontrollen en annan funktion, så att du snabbt och enkelt kan använda denna funktion. Du kan endast aktivera en funktion åt gången. Standardfunktionen är Source Info (källinformation). Markera en funktion och tryck på Select (välj) för att välja en annan. Tom: visar en tom bild. Dämpa: stänger av ljudet. AV Ljud av: stänger av alla ljud och visar en tom skärm. Bildförhållande: ställer in förhållandet mellan bildens bredd och höjd. Källa: växlar mellan tillgängliga källor. Auto Bild: medför ny synkronisering med datorkällor. Frys: pausar den projicerade bilden. Förstora: ger dig möjlighet att förstora en del av den projicerade bilden. Källinformation: visar menyn Källinfo. Serviceinformation: visar menyn Serviceinfo. Nätverk: projektorn har en Ethernet-utgång (RJ45) som stöder nätverksanslutningar med protokollet TCP/IP. Detta medger styrning och hantering av projektorn via ett företags nätverk. Vår webbplats innehåller fullständig information om hur du använder nätverksfunktionerna. Följande fält kan användas och är tillgänglig för manuell inmatning av data när DHCP inte är markerat. IP-adress: identifierar projektorn i nätverket. Subnätmask: separerar IP-adressens nätverksadressdel. Standardgateway: den lokala routerns IP-adress. DNS-server: visar DNS-serverns adress. DHCP: välj detta alternativ om du vill att en IP-adress, subnätmask och standardgateway ska konfigureras automatiskt. Starta om nätverket: kopplar från projektorn från nätverket, hämtar en ny IP-adress och ansluter igen. Nätverksinfo: visar information om nätverkets konfiguration. Menyn Nätverksinfo visar endast information och inga uppgifter i den kan ändras. Den visar aktuellt Projektornamn, IP-adress, Subnätmask, Standardgateway och projektorns MAC-adress. Tangenten Custom (Egen) Nätverk Nätverk Info 33

35 Språk: används för att välja språk för det som visas på menyer och meddelanden på bildskärmen. Språk Service: om du vill använda dessa funktioner, ska du markera dem och trycka på Select (Välj). Fabriksinställningar: återställer alla inställningar (utom Lamptimmar, Filtertimmar och Nätverksinställningar) till deras standardvärden när en bekräftande dialogruta har visats. Återställ lamptimmar: nollställer lampans timräknare i menyn Serviceinformation. Använd endast detta alternativ om du har bytt ut lampan. En bekräftande dialogruta visas. Återställ filtertimmar: nollställer filterräknaren i menyn Serviceinformation. Detta bör endast göras när filtret har rengjorts. En bekräftande dialogruta visas. Objektivtyp: du ska endast använda denna inställning när du har köpt ett tillvalsobjektiv. Projektorn anpassar inställningarna för förvrängning baserat på det objektiv som används. Välj ditt tillvalsobjektiv i menyn. En etikett med en siffra (1 till 5) sitter fastklistrad på objektivet och hjälper dig identifiera vilken typ av objektiv du har köpt. Serviceinformation: visar information för service. Servicekod: används endast av auktoriserad servicepersonal. Objektivtyp Menyn Service Serviceinformation 34

36 Underhåll Rengöra objektivet 1 Applicera ett rengöringsmedel för kameraobjektiv utan slipmedel på en mjuk, torr trasa. Undvik att använda stora mängder rengöringsmedel och applicera det inte direkt på objektivet. Rengöringsmedel med slipmedel, lösningsmedel och andra skarpa kemikalier kan repa objektivet. rengör objektivet med en mjuk, torr duk och icke slipande regöringsmedel 2 Torka lätt med rengöringsduken över objektivet med en cirkelformad rörelse. Sätt på objektivskyddet om du inte ska använda projektorn med detsamma. stäng av och dra ur nätsladden från projektorn Byta ut klockans batteri Projektorn har ett litiumbatteri från Hitachi Maxell (resevdelsnr. CR2032) på undersidan. Batteriet driver den klocka som används för nätverkstillämpningar. Vår webbplats innehåller fullständig information om hur du använder nätverksfunktionerna. 1 Stäng av projektorn och dra ur nätsladden. 2 Vänta i 45 minuter så att projektorn hinner svalna ordentligt. öppna batterilocket vänta 45 minuter 3 Vänd projektorn upp-och-ned och använd ett mynt för att öppna låset på batterilocket. 4 Ta ut batteriet och avyttra det på miljömässigt korrekt sätt. 5 Installera ett nytt batteri, sidan "+" vänd uppåt. 6 Tryck in batteriet på plats och sätt tillbaka locket. Obs! Du måste återställa klockans tid via webbläsarprogrammet när du har bytt ut batteriet. installera nytt batteri, + sidan uppåt tryck in batteriet på plats stäng batterilocket 35

37 Byta ut projektionslampan Lampans timräknare i menyn med serviceinformation räknar antalet timmar lampan har varit tänd. Tjugo timmar före slutet på lampans specificerade livslängd visas meddelandet Change lamp (byt ut lampan) på filmduken. Obs! Du kan beställa nya lamphus från (i vissa områden) eller hos en återförsäljare. Endast äkta InFocus-lampor har testats och godkänts för användning i den här projektorn. InFocus är inte ansvarigt för andra lampors prestationer, säkerhet eller certifiering. Användning av andra lampor är en överträdelse av projektorgarantin och ogiltigförklarar alla certifieringsmärken på den här projektorn. 1 Stäng av projektorn och dra ur nätsladden. 2 Vänta i 45 minuter så att projektorn hinner svalna ordentligt. 3 Lossa skruven på lamplocket på projektorns högra sida (märkt med en pil) och skjut och lyft sedan av locket. VARNINGAR: Undvik brännskador genom att låta projektorn svalna under minst 45 minuter innan du byter ut lampan. Endast lampor från InFocus har testats med denna projektor. Användning av andra lampor kan orsaka elektrisk stöt och brand. Undvik ögonskador genom att bära skyddsglasögon när du öppnar luckan till lampan på en projektor som är takmonterad. En varningsetikett finns i användardokumentationen. Placera etiketten på lampluckan om projektorn är monterad i taket. Tappa inte lampmodulen. Glaset kan splittras och orsaka skador. Vidrör inte lampglaset. Fingeravtryck kan förhindra projiceringsskärpan. Var ytterst försiktig när du avlägsnar lamphuset. Om lampan mot förmodan sprängs sönder kan små glasfragment ansamlas. Lamphuset är utformat för att rymma dessa fragment, men var försiktig när du tar loss lamphuset. Innan du byter ut lampan ska du rengöra 36 lamputrymmet och kasta bort rengöringsmaterialen. Tvätta händerna när du har bytt ut lampan. Hg-lampan innehåller kvicksilver. Hantera den i enlighet med lokala föreskrifter för avyttring. Se stäng av och dra ur nätsladden från projektorn lamplockets skruv Menyn Serviceinfo vänta 45 minuter

38 4 Lossa de tre skruvarna (märkta med pilar) på lampmodulen. Vidrör aldrig några skruvar utan pilmarkering när du byter ut lampan. lossa skruvarna på lampmodulen 5 Avlägsna lampmodulen försiktigt genom att lyfta den i handtaget. Kasta bort lampan på ett miljövänligt sätt. lampmodulens handtag 6 Installera den nya lampmodulen, se till att den sitter fast ordentligt och dra sedan åt de tre skruvarna. 7 Sätt tillbaka locket över lampmodulen genom att skjuta det på plats och dra åt skruven. 8 Koppla in nätsladden, ställ om strömbrytaren och tryck på Power (strömknappen) för att slå på projektorn igen. Återställ lampans timräknare genom att navigera till menyn Inställningar > Service och välja Återställ lamptimma). återställ lamptimmarna i menyn service 37

39 Rengöra dammfiltret 1 Stäng av projektorn och dra ur nätsladden. 2 Vänta i 45 minuter så att projektorn hinner svalna ordentligt. VARNING: Undvik brännskador genom att låta projektorn svalna under minst 45 minuter innan du byter ut lampan. 3 Avlägsna dammfiltrets galler på projektorns sida genom att trycka uppåt på tapparna på gallrets underkant. 4 Dra i fliken mitt på den svarta dammfilterhållaren och lyft av hållaren. 5 Rengör filtret, gallret och ventilationsspringorna med en dammsugare på låg effekt. Byt ut filtret om det är skadat eller alltför smutsigt för att rengöra. stäng av och dra ur nätsladden från projektorn vänta 45 minuter 6 Sätt tillbaka filtret och hållaren på gallret och sätt tillbaka dammfiltrets galler. 7 Återställ filtrets timräknare genom att navigera till menyn Inställningar > Service och välja Återställ filtertimmar. tappar dammfiltrets galler återställ filtertimmarna i menyn service Använda säkerhetslåset Projektorn har ett säkerhetslås som används med ett kabellåssystem. Beställningsinformation finns tillgänglig i tillbehörskatalogen som medföljde projektorn och på vår webbplats. Se informationen som följde med låset för anvisningar om hur det används. säkerhetslås 38
