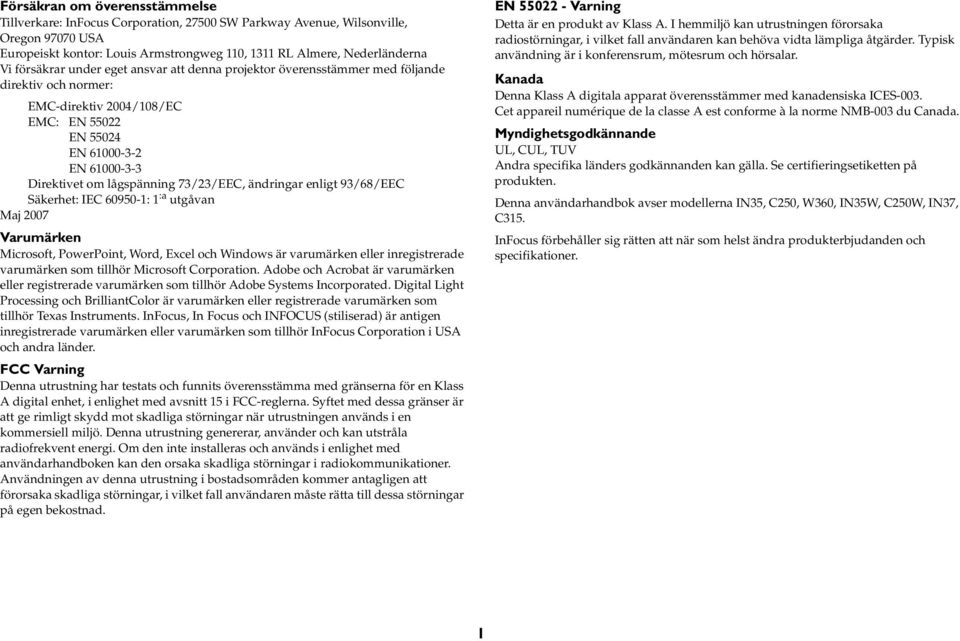

2 Försäkran om överensstämmelse Tillverkare: InFocus Corporation, SW Parkway Avenue, Wilsonville, Oregon USA Europeiskt kontor: Louis Armstrongweg 110, 1311 RL Almere, Nederländerna Vi försäkrar under eget ansvar att denna projektor överensstämmer med följande direktiv och normer: EMC-direktiv 2004/108/EC EMC: EN EN EN EN Direktivet om lågspänning 73/23/EEC, ändringar enligt 93/68/EEC Säkerhet: IEC : 1 :a utgåvan Maj 2007 Varumärken Microsoft, PowerPoint, Word, Excel och Windows är varumärken eller inregistrerade varumärken som tillhör Microsoft Corporation. Adobe och Acrobat är varumärken eller registrerade varumärken som tillhör Adobe Systems Incorporated. Digital Light Processing och BrilliantColor är varumärken eller registrerade varumärken som tillhör Texas Instruments. InFocus, In Focus och INFOCUS (stiliserad) är antigen inregistrerade varumärken eller varumärken som tillhör InFocus Corporation i USA och andra länder. FCC Varning Denna utrustning har testats och funnits överensstämma med gränserna för en Klass A digital enhet, i enlighet med avsnitt 15 i FCC-reglerna. Syftet med dessa gränser är att ge rimligt skydd mot skadliga störningar när utrustningen används i en kommersiell miljö. Denna utrustning genererar, använder och kan utstråla radiofrekvent energi. Om den inte installeras och används i enlighet med användarhandboken kan den orsaka skadliga störningar i radiokommunikationer. Användningen av denna utrustning i bostadsområden kommer antagligen att förorsaka skadliga störningar, i vilket fall användaren måste rätta till dessa störningar på egen bekostnad. EN Varning Detta är en produkt av Klass A. I hemmiljö kan utrustningen förorsaka radiostörningar, i vilket fall användaren kan behöva vidta lämpliga åtgärder. Typisk användning är i konferensrum, mötesrum och hörsalar. Kanada Denna Klass A digitala apparat överensstämmer med kanadensiska ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. Myndighetsgodkännande UL, CUL, TUV Andra specifika länders godkännanden kan gälla. Se certifieringsetiketten på produkten. Denna användarhandbok avser modellerna IN35, C250, W360, IN35W, C250W, IN37, C315. InFocus förbehåller sig rätten att när som helst ändra produkterbjudanden och specifikationer. 1

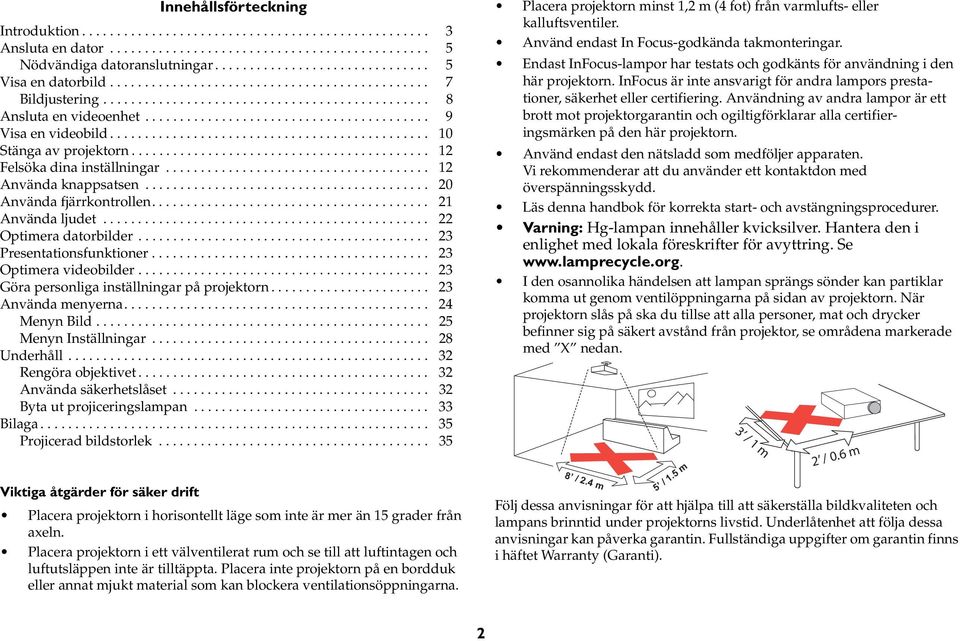

3 Innehållsförteckning Introduktion Ansluta en dator Nödvändiga datoranslutningar Visa en datorbild Bildjustering Ansluta en videoenhet Visa en videobild Stänga av projektorn Felsöka dina inställningar Använda knappsatsen Använda fjärrkontrollen Använda ljudet Optimera datorbilder Presentationsfunktioner Optimera videobilder Göra personliga inställningar på projektorn Använda menyerna Menyn Bild Menyn Inställningar Underhåll Rengöra objektivet Använda säkerhetslåset Byta ut projiceringslampan Bilaga Projicerad bildstorlek Viktiga åtgärder för säker drift Placera projektorn i horisontellt läge som inte är mer än 15 grader från axeln. Placera projektorn i ett välventilerat rum och se till att luftintagen och luftutsläppen inte är tilltäppta. Placera inte projektorn på en bordduk eller annat mjukt material som kan blockera ventilationsöppningarna. Placera projektorn minst 1,2 m (4 fot) från varmlufts- eller kalluftsventiler. Använd endast In Focus-godkända takmonteringar. Endast InFocus-lampor har testats och godkänts för användning i den här projektorn. InFocus är inte ansvarigt för andra lampors prestationer, säkerhet eller certifiering. Användning av andra lampor är ett brott mot projektorgarantin och ogiltigförklarar alla certifieringsmärken på den här projektorn. Använd endast den nätsladd som medföljer apparaten. Vi rekommenderar att du använder ett kontaktdon med överspänningsskydd. Läs denna handbok för korrekta start- och avstängningsprocedurer. Varning: Hg-lampan innehåller kvicksilver. Hantera den i enlighet med lokala föreskrifter för avyttring. Se I den osannolika händelsen att lampan sprängs sönder kan partiklar komma ut genom ventilöppningarna på sidan av projektorn. När projektorn slås på ska du tillse att alla personer, mat och drycker befinner sig på säkert avstånd från projektor, se områdena markerade med X nedan. 8 /2.4m 5 /1.5m 3 / 1 m 2 / 0.6 m Följ dessa anvisningar för att hjälpa till att säkerställa bildkvaliteten och lampans brinntid under projektorns livstid. Underlåtenhet att följa dessa anvisningar kan påverka garantin. Fullständiga uppgifter om garantin finns i häftet Warranty (Garanti). 2

4 Introduktion Projektorns komponenter och funktioner Din nya digitala projektor har ingångar för dator och video samt en XGAupplösning på 1024x768 (WXGA 1280x800 för IN35W). Projektorn är enkel att ansluta, använda och underhålla. knappsats Produktspecifikationer Besök vår webbplats på adress för att läsa om de senaste specifikationerna för din multimediaprojektor, eftersom specifikationerna kan ha ändrats. Tillbehör Standardtillbehören som medföljer din projektor anges i användarhandboken. Extra tillbehör finns på vår webbplats på adress eller hos en lokal återförsäljare. Registrering online Registrera din projektor på vår webbplats på adress register för att aktivera din garanti och få produktuppdateringar, meddelanden och registreringsincitament. fjärrkontrollmottagare (IR) frigöringsknapp för höj- och sänkbart fotstöd statusindikatorer fokus zoom högtalare anslutningar justeringsfot IR-mottagare IR-mottagare ventilationsöppning för värme 3

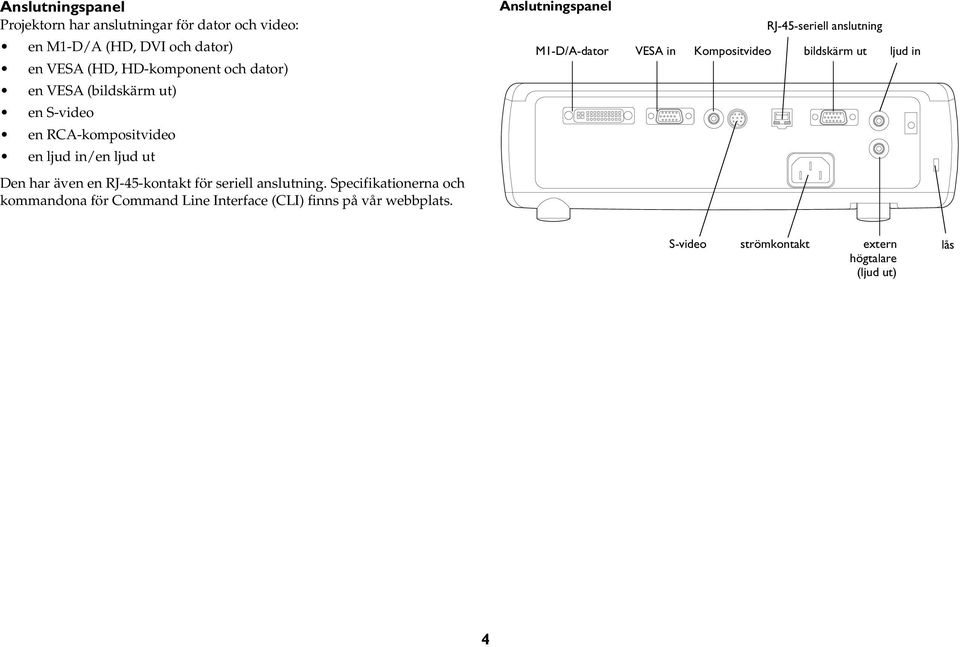

5 Anslutningspanel Projektorn har anslutningar för dator och video: en M1-D/A (HD, DVI och dator) en VESA (HD, HD-komponent och dator) en VESA (bildskärm ut) en S-video en RCA-kompositvideo en ljud in/en ljud ut Den har även en RJ-45-kontakt för seriell anslutning. Specifikationerna och kommandona för Command Line Interface (CLI) finns på vår webbplats. Anslutningspanel RJ-45-seriell anslutning M1-D/A-dator VESA in Kompositvideo bildskärm ut ljud in S-video strömkontakt extern högtalare (ljud ut) lås 4

6 Ansluta en dator Nödvändiga datoranslutningar Anslut den svarta änden av datorkabeln till kontakten Computer 1 (Dator 1) på projektorn. Anslut den andra änden till videoporten på datorn. Om du använder en skrivbordsdator måste du först koppla bort bildskärmskabeln från datorns videoport. Vissa Macintosh -datorer har ingen utgående videoport av typ VESA. Om den medföljande datorkabeln inte går att ansluta till din dator ska du köpa en adapter från en återförsäljare av Apple. Anslut den svarta nätsladden till strömkontakten på sidan av projektorn och till eluttaget. Strömlampan på statuspanelen (sidan 12) växlar till gult sken. Obs! Använd alltid den nätsladd som medföljde projektorn. anslut datorkabeln anslut strömkabeln Extra datoranslutningar Du kan växla bilder under en PowerPoint -presentation med hjälp av uppåt- och nedåtknappen på fjärrkontrollen genom att ansluta USBkontakten på datorkabeln till USB-muskontakten på datorn. anslut datorkabeln Anslut en ljudkabel (säljs separat) till din dator och till konakten Audio In (Ljud in) på din projektor, om du vill ha ljud till din presentation. anslut audiokabeln 5

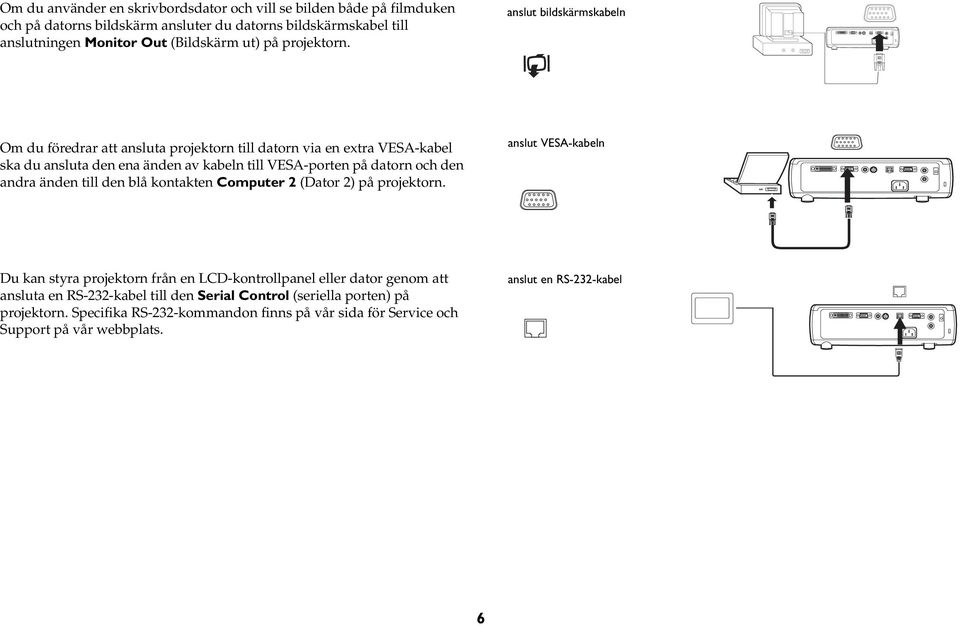

7 Om du använder en skrivbordsdator och vill se bilden både på filmduken och på datorns bildskärm ansluter du datorns bildskärmskabel till anslutningen Monitor Out (Bildskärm ut) på projektorn. anslut bildskärmskabeln Om du föredrar att ansluta projektorn till datorn via en extra VESA-kabel ska du ansluta den ena änden av kabeln till VESA-porten på datorn och den andra änden till den blå kontakten Computer 2 (Dator 2) på projektorn. anslut VESA-kabeln Du kan styra projektorn från en LCD-kontrollpanel eller dator genom att ansluta en RS-232-kabel till den Serial Control (seriella porten) på projektorn. Specifika RS-232-kommandon finns på vår sida för Service och Support på vår webbplats. anslut en RS-232-kabel 6

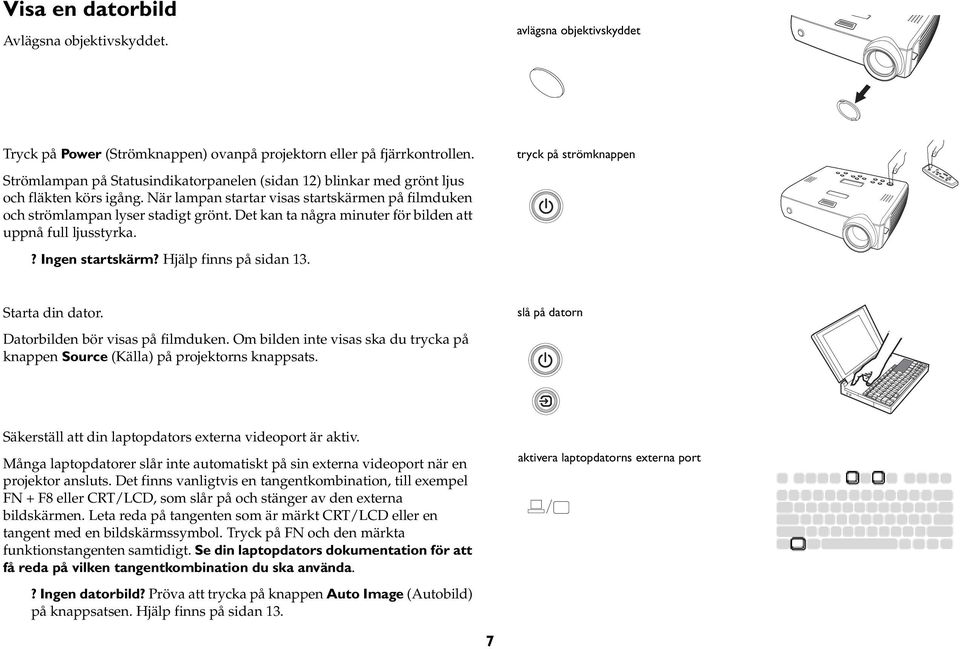

8 Visa en datorbild Avlägsna objektivskyddet. avlägsna objektivskyddet Tryck på Power (Strömknappen) ovanpå projektorn eller på fjärrkontrollen. tryck på strömknappen Strömlampan på Statusindikatorpanelen (sidan 12) blinkar med grönt ljus och fläkten körs igång. När lampan startar visas startskärmen på filmduken och strömlampan lyser stadigt grönt. Det kan ta några minuter för bilden att uppnå full ljusstyrka.? Ingen startskärm? Hjälp finns på sidan 13. Starta din dator. slå på datorn Datorbilden bör visas på filmduken. Om bilden inte visas ska du trycka på knappen Source (Källa) på projektorns knappsats. Säkerställ att din laptopdators externa videoport är aktiv. Många laptopdatorer slår inte automatiskt på sin externa videoport när en projektor ansluts. Det finns vanligtvis en tangentkombination, till exempel FN + F8 eller CRT/LCD, som slår på och stänger av den externa bildskärmen. Leta reda på tangenten som är märkt CRT/LCD eller en tangent med en bildskärmssymbol. Tryck på FN och den märkta funktionstangenten samtidigt. Se din laptopdators dokumentation för att få reda på vilken tangentkombination du ska använda.? Ingen datorbild? Pröva att trycka på knappen Auto Image (Autobild) på knappsatsen. Hjälp finns på sidan 13. aktivera laptopdatorns externa port 7

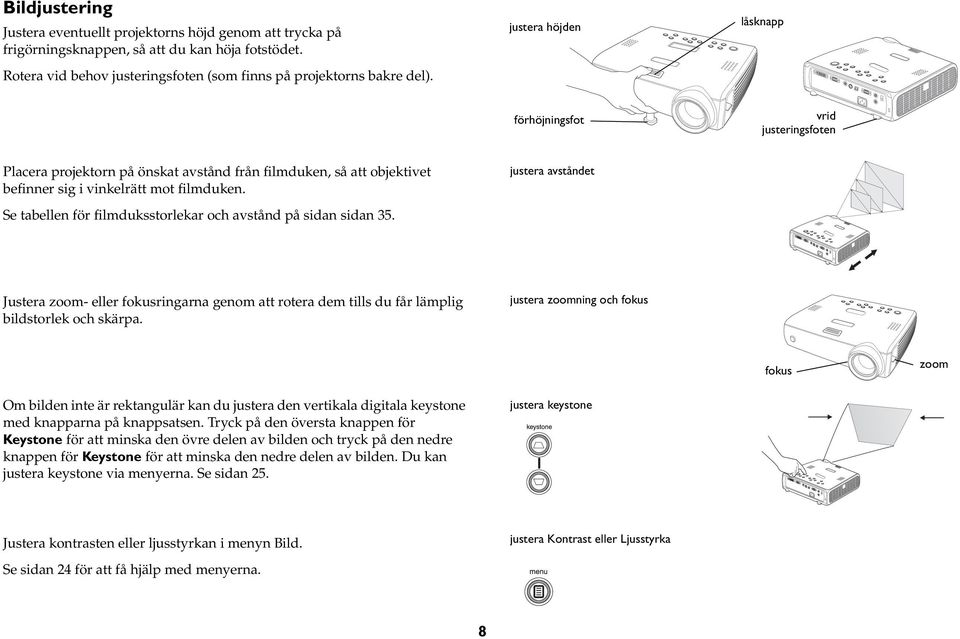

9 Bildjustering Justera eventuellt projektorns höjd genom att trycka på frigörningsknappen, så att du kan höja fotstödet. Rotera vid behov justeringsfoten (som finns på projektorns bakre del). justera höjden låsknapp förhöjningsfot vrid justeringsfoten Placera projektorn på önskat avstånd från filmduken, så att objektivet befinner sig i vinkelrätt mot filmduken. Se tabellen för filmduksstorlekar och avstånd på sidan sidan 35. justera avståndet Justera zoom- eller fokusringarna genom att rotera dem tills du får lämplig bildstorlek och skärpa. justera zoomning och fokus fokus zoom Om bilden inte är rektangulär kan du justera den vertikala digitala keystone med knapparna på knappsatsen. Tryck på den översta knappen för Keystone för att minska den övre delen av bilden och tryck på den nedre knappen för Keystone för att minska den nedre delen av bilden. Du kan justera keystone via menyerna. Se sidan 25. justera keystone Justera kontrasten eller ljusstyrkan i menyn Bild. justera Kontrast eller Ljusstyrka Se sidan 24 för att få hjälp med menyerna. 8

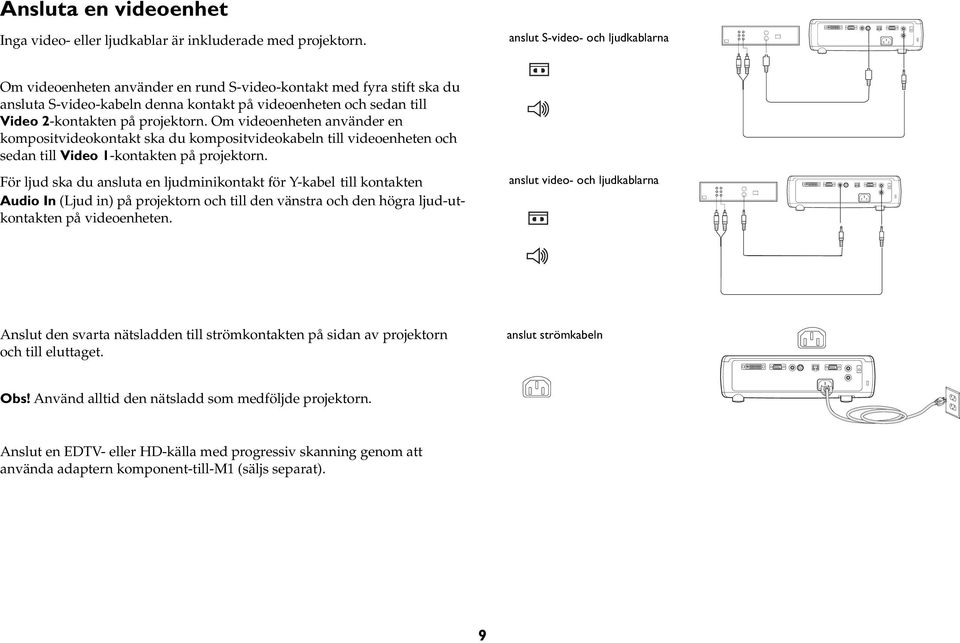

10 Ansluta en videoenhet Inga video- eller ljudkablar är inkluderade med projektorn. anslut S-video- och ljudkablarna Om videoenheten använder en rund S-video-kontakt med fyra stift ska du ansluta S-video-kabeln denna kontakt på videoenheten och sedan till Video 2-kontakten på projektorn. Om videoenheten använder en kompositvideokontakt ska du kompositvideokabeln till videoenheten och sedan till Video 1-kontakten på projektorn. För ljud ska du ansluta en ljudminikontakt för Y-kabel till kontakten Audio In (Ljud in) på projektorn och till den vänstra och den högra ljud-utkontakten på videoenheten. anslut video- och ljudkablarna Anslut den svarta nätsladden till strömkontakten på sidan av projektorn och till eluttaget. anslut strömkabeln Obs! Använd alltid den nätsladd som medföljde projektorn. Anslut en EDTV- eller HD-källa med progressiv skanning genom att använda adaptern komponent-till-m1 (säljs separat). 9

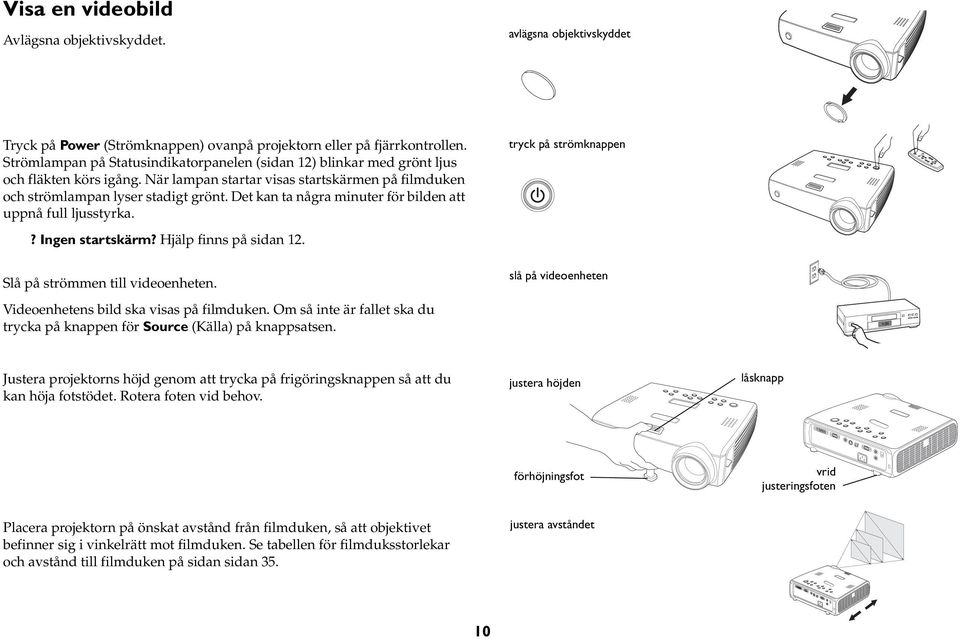

11 Visa en videobild Avlägsna objektivskyddet. avlägsna objektivskyddet Tryck på Power (Strömknappen) ovanpå projektorn eller på fjärrkontrollen. Strömlampan på Statusindikatorpanelen (sidan 12) blinkar med grönt ljus och fläkten körs igång. När lampan startar visas startskärmen på filmduken och strömlampan lyser stadigt grönt. Det kan ta några minuter för bilden att uppnå full ljusstyrka. tryck på strömknappen? Ingen startskärm? Hjälp finns på sidan 12. Slå på strömmen till videoenheten. slå på videoenheten Videoenhetens bild ska visas på filmduken. Om så inte är fallet ska du trycka på knappen för Source (Källa) på knappsatsen. Justera projektorns höjd genom att trycka på frigöringsknappen så att du kan höja fotstödet. Rotera foten vid behov. justera höjden låsknapp förhöjningsfot vrid justeringsfoten Placera projektorn på önskat avstånd från filmduken, så att objektivet befinner sig i vinkelrätt mot filmduken. Se tabellen för filmduksstorlekar och avstånd till filmduken på sidan sidan 35. justera avståndet 10

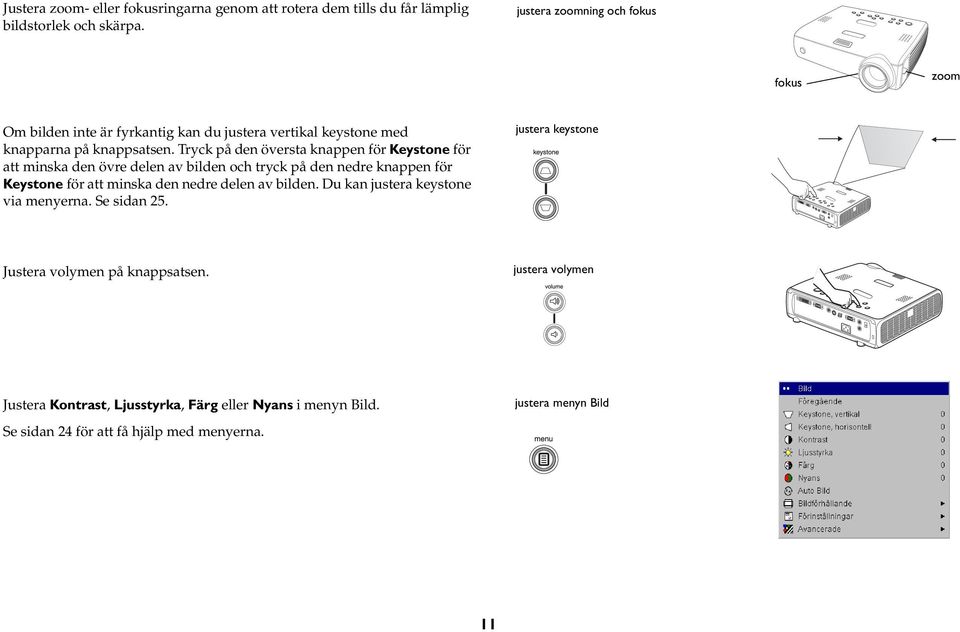

12 Justera zoom- eller fokusringarna genom att rotera dem tills du får lämplig bildstorlek och skärpa. justera zoomning och fokus fokus zoom Om bilden inte är fyrkantig kan du justera vertikal keystone med knapparna på knappsatsen. Tryck på den översta knappen för Keystone för att minska den övre delen av bilden och tryck på den nedre knappen för Keystone för att minska den nedre delen av bilden. Du kan justera keystone via menyerna. Se sidan 25. justera keystone Justera volymen på knappsatsen. justera volymen Justera Kontrast, Ljusstyrka, Färg eller Nyans i menyn Bild. justera menyn Bild Se sidan 24 för att få hjälp med menyerna. 11

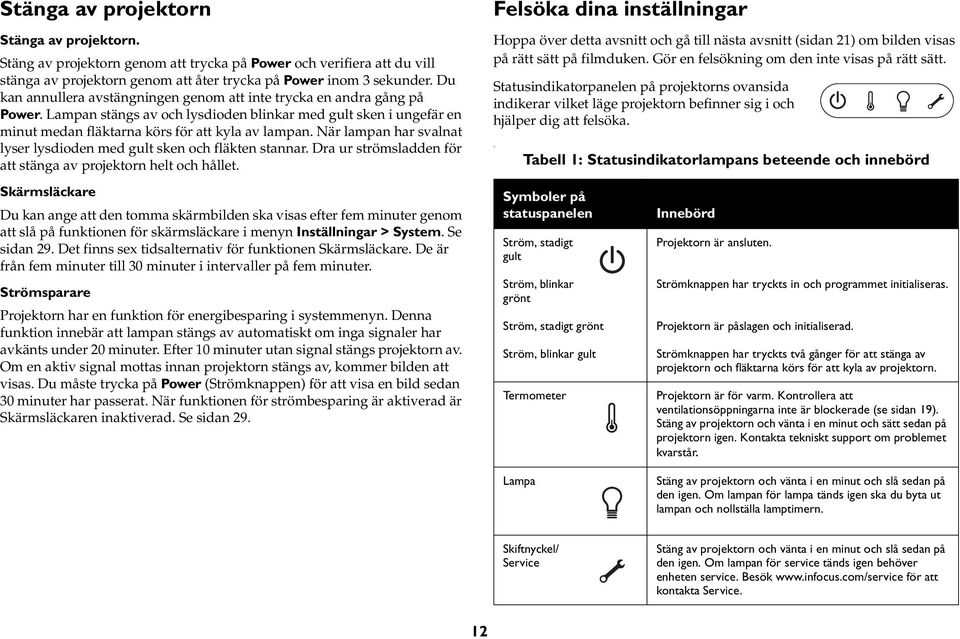

13 Stänga av projektorn Stänga av projektorn. Stäng av projektorn genom att trycka på Power och verifiera att du vill stänga av projektorn genom att åter trycka på Power inom 3 sekunder. Du kan annullera avstängningen genom att inte trycka en andra gång på Power. Lampan stängs av och lysdioden blinkar med gult sken i ungefär en minut medan fläktarna körs för att kyla av lampan. När lampan har svalnat lyser lysdioden med gult sken och fläkten stannar. Dra ur strömsladden för att stänga av projektorn helt och hållet. Skärmsläckare Du kan ange att den tomma skärmbilden ska visas efter fem minuter genom att slå på funktionen för skärmsläckare i menyn Inställningar > System. Se sidan 29. Det finns sex tidsalternativ för funktionen Skärmsläckare. De är från fem minuter till 30 minuter i intervaller på fem minuter. Strömsparare Projektorn har en funktion för energibesparing i systemmenyn. Denna funktion innebär att lampan stängs av automatiskt om inga signaler har avkänts under 20 minuter. Efter 10 minuter utan signal stängs projektorn av. Om en aktiv signal mottas innan projektorn stängs av, kommer bilden att visas. Du måste trycka på Power (Strömknappen) för att visa en bild sedan 30 minuter har passerat. När funktionen för strömbesparing är aktiverad är Skärmsläckaren inaktiverad. Se sidan 29. Felsöka dina inställningar Hoppa över detta avsnitt och gå till nästa avsnitt (sidan 21) om bilden visas på rätt sätt på filmduken. Gör en felsökning om den inte visas på rätt sätt. Statusindikatorpanelen på projektorns ovansida indikerar vilket läge projektorn befinner sig i och hjälper dig att felsöka.. Tabell 1: Statusindikatorlampans beteende och innebörd Symboler på statuspanelen Ström, stadigt gult Ström, blinkar grönt Ström, stadigt grönt Ström, blinkar gult Termometer Innebörd Projektorn är ansluten. Strömknappen har tryckts in och programmet initialiseras. Projektorn är påslagen och initialiserad. Strömknappen har tryckts två gånger för att stänga av projektorn och fläktarna körs för att kyla av projektorn. Projektorn är för varm. Kontrollera att ventilationsöppningarna inte är blockerade (se sidan 19). Stäng av projektorn och vänta i en minut och sätt sedan på projektorn igen. Kontakta tekniskt support om problemet kvarstår. Lampa Stäng av projektorn och vänta i en minut och slå sedan på den igen. Om lampan för lampa tänds igen ska du byta ut lampan och nollställa lamptimern. Skiftnyckel/ Service Stäng av projektorn och vänta i en minut och slå sedan på den igen. Om lampan för service tänds igen behöver enheten service. Besök för att kontakta Service. 12

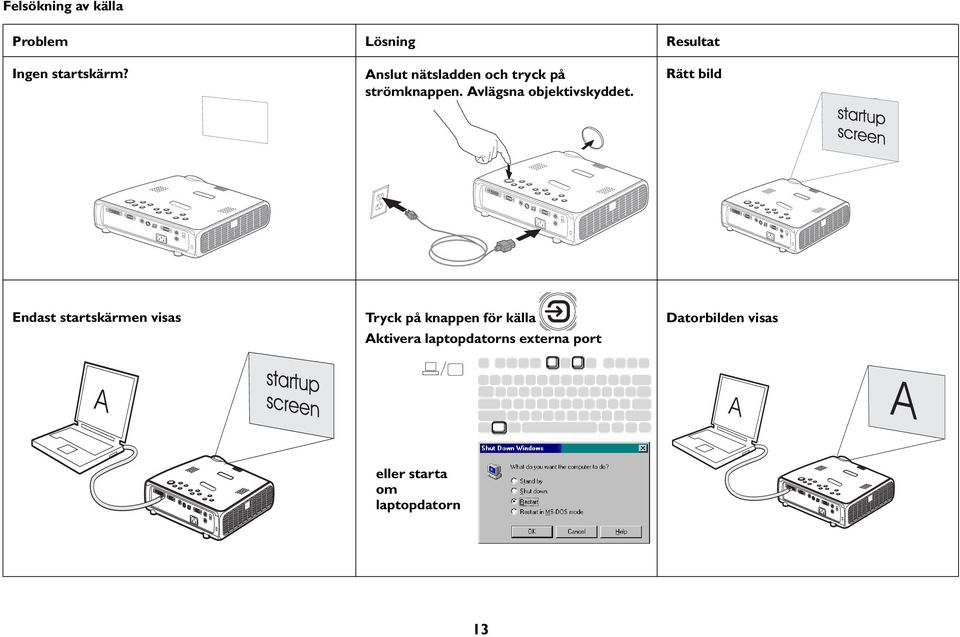

14 Felsökning av källa Problem Lösning Resultat Ingen startskärm? Anslut nätsladden och tryck på strömknappen. Avlägsna objektivskyddet. Rätt bild Endast startskärmen visas Tryck på knappen för källa Aktivera laptopdatorns externa port Datorbilden visas A A A eller starta om laptopdatorn 13

15 Problem Lösning Resultat Ingen datorbild, bara orden Signal utom räckvidd A Signal out of range Justera uppdateringsfrekvensen för datorn under Kontrollpanelen > Bildskärm > Inställningar > Avancerade > Adapter (plats varierar mellan olika operativsystem) Du kanske måste ställa in en annan upplösning på datorn, se följande avsnitt, Bilden är suddig eller beskuren Datorbilden visas A A För persondator: Bilden är otydlig eller avklippt A A Ställ in din dators visningsupplösning till standardupplösningen på projektorn (Start > Inställningar > Kontrollpanelen > Bildskärm > fliken Inställningar och välj 1024 x 768) Om du använder en laptopdator ska du inaktivera laptopdatorns bildskärm eller aktivera läget för två bildskärmar Bilden tydlig och inte avklippt A 14

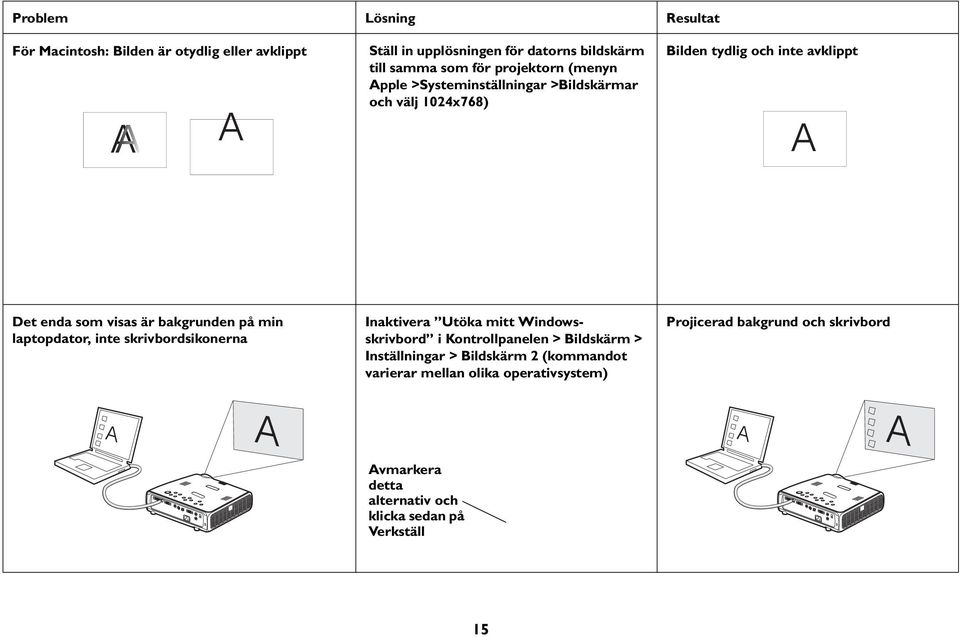

16 Problem Lösning Resultat För Macintosh: Bilden är otydlig eller avklippt A A Ställ in upplösningen för datorns bildskärm till samma som för projektorn (menyn Apple >Systeminställningar >Bildskärmar och välj 1024x768) Bilden tydlig och inte avklippt A Det enda som visas är bakgrunden på min laptopdator, inte skrivbordsikonerna Inaktivera Utöka mitt Windowsskrivbord i Kontrollpanelen > Bildskärm > Inställningar > Bildskärm 2 (kommandot varierar mellan olika operativsystem) Projicerad bakgrund och skrivbord A A Avmarkera detta alternativ och klicka sedan på Verkställ A A 15

17 Problem Lösning Resultat Videon som är inbäddad i min PowerPointpresentation spelas inte upp på filmduken A B A Stäng av den interna LCD-skärmen på din laptopdator Den inbäddade videon spelas upp korrekt A B Felsökning av projektorn Problem Lösning Resultat Bilden är inte rektangulär Justera keystone på knappsatsen eller i menyn Bild Rektangulär bild Bilden är inte tydlig Justera fokusobjektivet eller Skärpa i menyn Bild > Avancerade Rätt bild AB AB 16

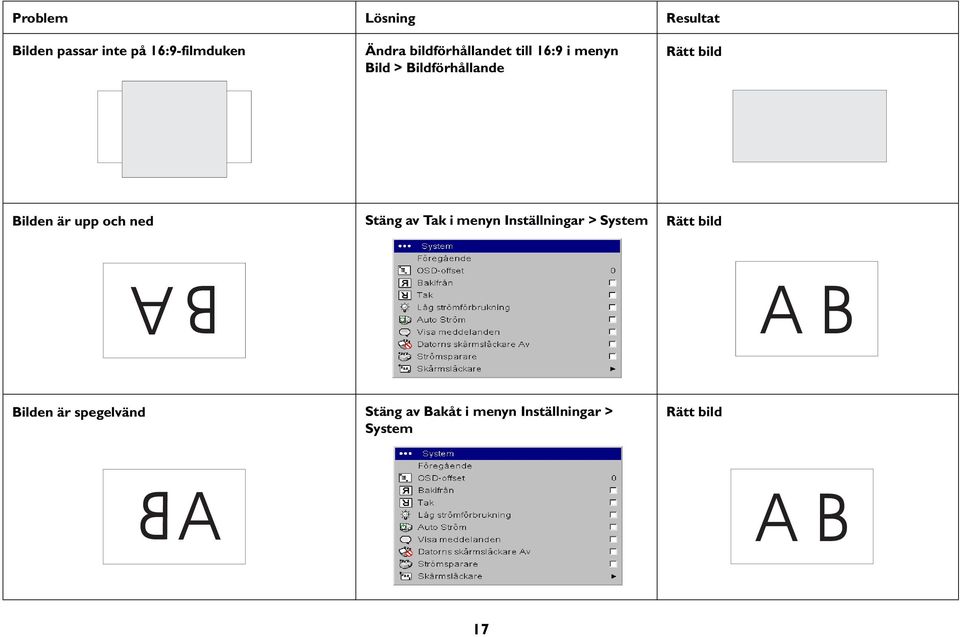

18 Problem Lösning Resultat Bilden passar inte på 16:9-filmduken Ändra bildförhållandet till 16:9 i menyn Bild > Bildförhållande Rätt bild Bilden är upp och ned Stäng av Tak i menyn Inställningar > System Rätt bild B A AB Bilden är spegelvänd Stäng av Bakåt i menyn Inställningar > System Rätt bild A AB 17

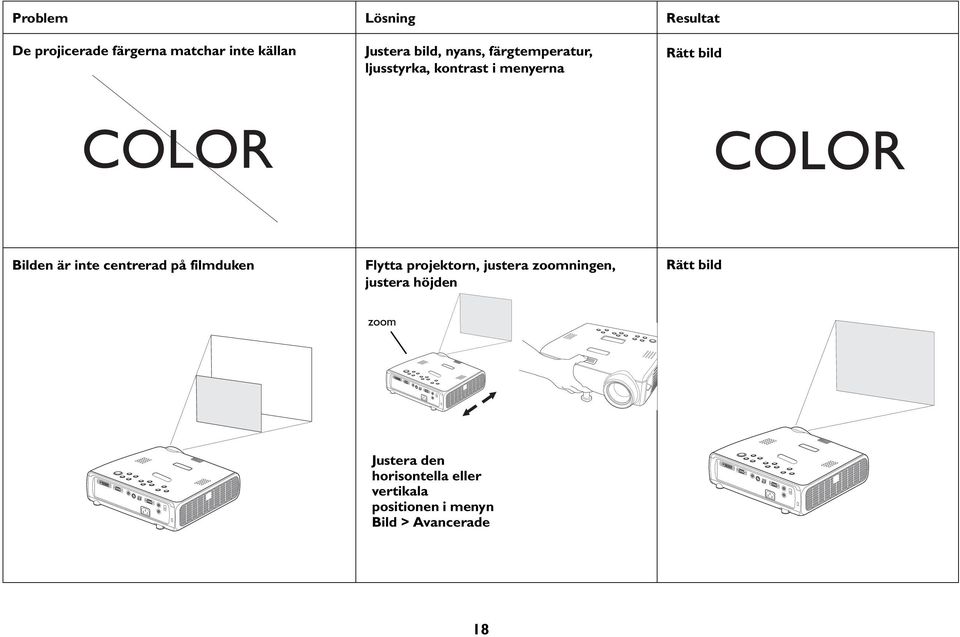

19 Problem Lösning Resultat De projicerade färgerna matchar inte källan Justera bild, nyans, färgtemperatur, ljusstyrka, kontrast i menyerna Rätt bild COLOR COLOR Bilden är inte centrerad på filmduken Flytta projektorn, justera zoomningen, justera höjden Rätt bild zoom Justera den horisontella eller vertikala positionen i menyn Bild > Avancerade 18

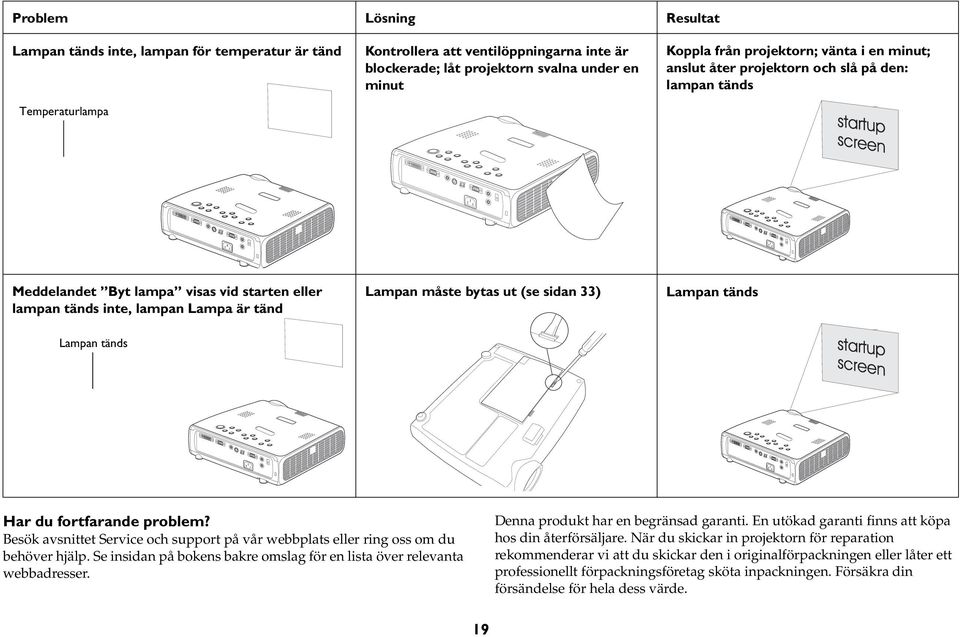

20 Problem Lösning Resultat Lampan tänds inte, lampan för temperatur är tänd Temperaturlampa Kontrollera att ventilöppningarna inte är blockerade; låt projektorn svalna under en minut Koppla från projektorn; vänta i en minut; anslut åter projektorn och slå på den: lampan tänds Meddelandet Byt lampa visas vid starten eller lampan tänds inte, lampan Lampa är tänd Lampan måste bytas ut (se sidan 33) Lampan tänds Lampan tänds Har du fortfarande problem? Besök avsnittet Service och support på vår webbplats eller ring oss om du behöver hjälp. Se insidan på bokens bakre omslag för en lista över relevanta webbadresser. Denna produkt har en begränsad garanti. En utökad garanti finns att köpa hos din återförsäljare. När du skickar in projektorn för reparation rekommenderar vi att du skickar den i originalförpackningen eller låter ett professionellt förpackningsföretag sköta inpackningen. Försäkra din försändelse för hela dess värde. 19

21 Använda knappsatsen De flesta knappar är beskrivna i detalj i andra avsnitt, men här följer en översikt över funktionerna: Power (Strömknappen) slår på (sidan 7) och stänger av (sidan 12) projektorn. Menu (Meny) öppnar skärmmenyerna (sidan 24). Select (Välj) bekräftar de val som gjorts i menyerna (sidan 24). Upp/Ned-pilar navigerar till och justerar inställningarna i menyerna (sidan 24). Auto Image (Autobild) återställer projektorn till källan. Presets (Förinställningar) flyttar mellan de inställningar som ställts in i förväg (sidan 26). Keystone justerar bildens fyrkantiga form (sidan 8). Du kan justera keystone via menyerna. Se sidan 25. Volume (Volym) justerar ljudet (sidan 22). Source (Källa) byter till en annan källa. knappar för navigering i menyer 20

22 Använda fjärrkontrollen Fjärrkontrollen använder två (2) medföljande AA-batterier. Du installerar dem lätt genom att skjuta av luckan på fjärrkontrollens baksida, rikta in + och - på batterierna, sätta batterierna på plats och sätta tillbaka luckan. Obs! När du byter ut batterierna ska du tänka på att fjärrkontrollen kan skadas allvarligt om du sätter i batterier av annan typ än de som medföljde projektorn. Kasta bort batterierna på ett miljövänligt sätt. Rikta fjärrkontrollen mot projektorns framsida (inte mot datorn) när du ska använda den. Det optimala avståndet från projektorn är ca 4,5 m (15 fot). Tryck på fjärrkontrollens Power (Strömknappen) för att slå på eller stänga av projektorn (se sidan 12 för information om hur du stänger av projektorn). Tryck på knappen Menu (Meny) på fjärrkontrollen för att öppna projektorns menysystem. Navigera med hjälp av pilknapparna och knappen Select (Välj) för att välja funktioner och justera värdena i menyn. Se sidan 24 för ytterligare information om menyerna. Det finns också en knapp kallad Source (Källa) på fjärrkontrollen som används för att växla mellan olika källor. Om du ansluter USB-delen av M1-D/A-datorkabeln (sidan 5) kan du använda navigationspilarna upp och ned för att bläddra bilderna i en PowerPoint-presentation. Felsöka fjärrkontrollen Kontrollera att batterierna är riktade åt rätt håll och att de inte är slut. Kontrollera att du pekar fjärrkontrollen mot projektorn eller filmduken, inte datorn, och att du befinner dig inom ett avstånd på 4,5 m (15 fot). Peka fjärrkontrollen mot projektorn för bästa resultat. navigeringsknappar 21

23 Använda ljudet Spela ljud från projektorn genom att ansluta din källa till kontakten Audio In (Ljud in) på projektorn. ansluta ljudkabeln Justera volymen genom att trycka på knapparna på knappsatsen. Justera balansen eller stäng av projektorns klingning genom att använda menyn Ljud (se sidan 28). Felsöka ljudet Om inget ljud hörs ska du kontrollera följande: Kontrollera att ljudkabeln är ansluten. Kontrollera att ljud av inte är aktivt. Kontrollera att volymen är tillräckligt hög. Tryck på knappen Volume (Volym) på knappsatsen. Justera ljudkällan. Kontrollera att playbackfunktionen inte står på paus, om du spelar en video. justera volymen Ansluta externa högtalare Projektorn kan anslutas till externa högtalare med egen strömkälla genom att en högtalarkabel (ej inkluderad) kopplas till projektorns anslutning för Audio Out (Ljud ut). externa högtalare högtalarkabel 22

24 Optimera datorbilder Optimera videobilder Du kan optimera bilden med hjälp av menyerna för filmduken när du har anslutit datorn på rätt sätt och datorns bild visas på filmduken. Allmän information om hur man använder menyerna finns på sidan 24. Justera Keystone, Kontrast eller Ljusstyrka i menyn Bild. Ändra Bildförhållande. Se sidan 25 för ytterligare information. Justera Färgområde, Temperatur och Kontroll i menyn Avancerade. Justera Fas, Spårning eller horisontellt eller vertikalt läge i menyn Avancerade. När du väl har optimerat bilden för en viss källa kan du spara inställningarna med hjälp av Förprogrammering. Detta gör att du snabbt kan återkalla dessa inställningar vid ett senare tillfälle. Se sidan 26. Presentationsfunktioner Det finns flera funktioner som gör det lättare att hålla presentationer. Här följer en översikt. Detaljerade anvisningar finns i menyavsnittet på sidan 24. Använd knappen Egen, som endast finns på vissa extra fjärrkontroller, för att tilldela olika funktioner till knappen. Se sidan 30 för ytterligare information. Använd alternativet Startlogotyp för att ändra startskärmen till svart, vit eller blå bildskärm. Se sidan 29. Det finns två alternativ, Strömsparare och Skärmsläckare, som används för att stänga av projektorn automatiskt efter ett visst antal minuter av inaktivitet eller visa en blank bildskärm. Detta förlänger lampans brinntid. Se sidan När du har anslutit videoenheten på rätt sätt och datorns bild visas på filmduken, kan du optimera bilden med hjälp av skärmmenyerna. Allmän information om hur man använder menyerna finns på sidan 24. Justera Keystone, Kontrast, Ljusstyrka, Färg eller Nyans i menyn Bild. Se sidan 25. Ändra bildförhållandet. Bildförhållandet är förhållandet mellan bildens bredd och bildens höjd. TV-skärmar är normalt 1.33:1, också kallade 4:3. HDTV och de flesta DVD är 1.78:1 eller 16:9. Välj det alternativ som passar bäst för källan. Se sidan 25. Välj en inställning för Skärpa, Färgtemperatur och Videostandard. Se sidan 27. Justera inställningarna för Färgkontroll eller Vit framhävning. Se sidan 27. Göra personliga inställningar på projektorn Du kan skräddarsy projektorn för dina speciella inställningar och behov. Se sidan 28 till sidan 32 för ytterligare information om dessa funktioner. Aktivera läget Bakåt i menyn Inställningar > System om du vill projicera bakåt. Aktivera läget för takmonterad projicering i menyn Inställningar > System. Ange vilken källa projektorn ska kontrollera först för aktiv video under starten. Ange funktion på knappen Egen på tillbehöret fjärrkontroll. Aktivera och inaktivera projektorns bildskärmsmeddelanden. Aktivera funktionen för att spara ström. Specificera färgerna för blank skärm och startlogotyp. Ange menyspråk. Styr projektorn med hjälp av RS-232-kommandon. Se sidan 6.

25 Använda menyerna Tryck på knappen Menu (Meny) på knappsatsen eller fjärrkontrollen för att öppna menyerna. (Menyerna stängs automatiskt efter 60 sekunder om du inte har tryckt på någon knapp.) Huvudmenyn visas. Använd pilknapparna för att flytta upp eller ned och markera den önskade undermenyn. Tryck därefter på knappen Select (Välj). Du ändrar en menyinställning genom att markera den, trycka på Select och använda pilknapparna för att justera värde, välja ett alternativ med hjälp av knapparna på projektorn eller aktivera eller inaktivera funktionen i markeringsrutorna. Tryck på Select för att bekräfta dina ändringar. Använd pilarna för att navigera till andra inställningar. När dina inställningar är slutförda ska du navigera till Avsluta och sedan trycka på Select för att gå till föregående meny, eller tryck på knappen Menu när som helst för att stänga menyerna. Punkter visas framför menynamnet. Antalet punkter anger menyns nivå, vilket sträcker sig från en (huvudmenyn) till fyra (menyerna som ligger på djupaste nivå). Menyerna är grupperade efter användning: Menyn Bild används för att göra bildjusteringar. Menyn Inställningar tillhandahåller justeringar för inställningar som inte ändras så ofta. Menyn Källinfo visar information, som ej kan ändras, om projektorn och källan. Vissa menyalternativ kan vara nedtonade tills en viss källa ansluts. Skärpa är till exempel bara tillgängligt för videokällor och visas inte när en datorkälla är aktiv. Andra menyalternativ kan vara nedtonade när de inte är tillgängliga. Ljusstyrka är t.ex. nedtonat tills en bild är aktiv. Huvudmeny Knappen Meny Menyn Bild Menyn Inställningar Punkter Navigering med knappsatsen Menyn Källinfo 24

26 Menyn Bild Du gör följande inställningar genom att markera inställningen och trycka på Select (Välj). Använd uppåt- och nedåtpilarna för att justera värdena och tryck sedan åter på Välj för att bekräfta ändringarna. Keystone: justerar bilden vertikalt och gör bilden mer rektangulär. Du kan justera keystone från knappsatsen. Keystone Horizontal : justerar bilden vågrätt och gör den mer rektangulär med hjälp av ett justerbart skalband. Kontrast: styr skillnaden mellan de ljusaste och de mörkaste delarna av bilden och ändrar mängden svart och vitt i bilden. Ljusstyrka: ändrar bildens intensitet. Färg: (endast video- och komponentkällor) justerar en videobild från svart och vitt till mättade färger. Nyans: (endast NTSC-videokällor) justerar färgbalansen mellan rött och grön i bilden. Auto Image (Autobild) återställer projektorn till källan. Bildförhållande: Bildförhållandet är förhållandet mellan bildens bredd och bildens höjd. TV-skärmar är vanligen 1.33:1, även kallat 4:3. HDTV och de flesta DVD-spelare är 1.78:1, eller 16:9. Standard är 4:3, som visar inmatningens storlek justerad uppåt eller nedåt för att fylla visningsområdet. Bildförhållandet sparas för varje källa. öka keystone Bildförhållande minska keystone 25

27 Förprogrammering: Projektorn har alternativ för förinställningar som optimerar projektorn för visning av datorpresentationer, filmbilder och videobilder. Alternativet Film används för material som ursprungligen filmades med filmkamera, till exempel en biofilm. Alternativet Video används för material som ursprungligen filmades med en videokamera, till exempel ett tv-program eller ett sportevenemang. Förprogrammering Det finns också möjlighet att ange användardefinierade förinställningar. Du anger en inställning för den aktuella källan genom att justera bilden, välja Spara inställningar i menyn Förinställningar och sedan välja Användare 1 (eller 2 eller 3). Du kan återkalla dessa inställningar i framtiden genom att välja Användare 1. Om du justerar bilden kommer Förinställningar Av att väljas automatiskt i menyn Förinställningar för att ange att ändringar har gjorts. Du kan återställa fabriksinställningarna genom att välja Återställ fabriksinställningar i menyn Inställningar > Service. 26

28 Avancerade inställningar Följande fyra alternativ gäller endast för dator- eller komponentkällor. Fas: justerar den horisontella fasen på en datorkälla. Spårning: justerar den vertikala avsökningen på en datorkälla. Horisontal/Vertikal position: justerar en datorkällas position. Justera synktröskel: (endast för förbättrade och high-definition-källor) om en enhet, t.ex. en DVD-spelare, inte synkroniserar på rätt sätt med projektorn, ska du välja detta alternativ för att hjälpa enheten att synkronisera. Överskanna: avlägsnar störningar runt kanterna på videobilden. BrilliantColor : producerar ett expanderat på-skärmen färgspektrum som ger förbättrad färgmättnad för klara verklighetstrogna bilder. Vit framhävning: justerar den bearbetade vitnivån i bilden. Den ökar ljusstyrkan för vitt som ligger nära 100 %. Färgområde: detta alternativ gäller datorkällor. Det gör att du kan välja ett färgområde som har avstämts speciellt för insignalen för video. När alternativet Auto väljs, kommer projektorn automatiskt att bestämma standard. Om du vill välja en annan inställning ska du inaktivera Auto och sedan välja RGB för datorkällor och antingen REC709 eller REC601 för komponentkällor. Färgtemperatur: ändrar färgernas intensitet. Välj ett värde i listan. Färgkontroll: gör att du kan modifiera varje färg individuellt. Markera färgen och tryck på Välj. Använd sedan pilarna för att justera värdet. Skärpa: ändrar hur tydliga kanterna är hos en videobild. Välj en inställning för skärpa. Videostandard: (endast videokällor) när projektorn är inställd på Auto försöker den automatiskt att fånga in videostandarden baserat på den insignal den mottar. (Alternativet för videostandard kan variera beroende på var du bor i världen.) Om projektorn inte kan detektera rätt standard kan det hända att färgerna inte ser rätt ut eller att bilden ser ut att vara sliten. Om detta inträffar, ska du välja en videostandard manuellt genom att välja NTSC, PAL eller SECAM i menyn Videostandard. Avancerade Skärpa Färgområde Färgtemperatur Färgkontroll Videostandard 27

29 Menyn Inställningar Ljud: medger justering av volym och balans samt stänger av eller slår på klingningen vid start av projektorn. Källor: gör att du kan tilldela en viss ingång till en speciell källknapp om du använder den extra fjärrkontrollen. Gör även att du kan välja en standardkälla vid start och aktiverar eller inaktiverar Autokälla. Källa för start: detta anger vilken källa projektorn ska kontrollera först för aktiv video under starten. Källor > Autokälla: när funktionen Autokälla inte är markerad använder projektorn den standardkälla som angivits i Källa för start. Om ingen källa hittas är filmduk blank. När funktionen Autokälla är markerad bestämmer Källa för start den vilken källa som projektorn ska använda vid start. Om inge signal finns kontrollerar projektorn källorna i tur och ordning tills en källa hittas eller projektorn stängs av. System > Bakifrån: vänder bilden bakåt för projektion bakom en transparent filmduk. Tak: vänder bilden upp-och-ned för projicering med en takmonterad projektor. Auto Ström: när Autoström är markerad går projektorn automatiskt in i startläget när projektorn har slagits på. Detta innebär att en takmonterad projektor kan slås på med en väggkontakt. Låg strömförbrukning: aktivera denna funktion för att minska ljuset från lampan. Detta alternativ sänker också fläktens hastighet, vilket gör projektorn tystare. Visa meddelanden: visar statusmeddelanden (till exempel Söker eller Ljud av ) i det nedre vänstra hörnet på filmduken. Inställningar Ljud Källor Källa för start System 28

30 Datorns skärmsläckare Av: förhindrar att datorn går in i viloläget och visar skärmsläckaren. Denna funktion är endast tillgänglig om USB-delen av datorkabeln är ansluten till datorn (sidan 5). System Strömsparare: stänger automatiskt av lampan om inga signaler har tagits emot de senaste 20 minuterna. Efter ytterligare 10 minuter utan signal går projektorn in i viloläget. Om en aktiv signal mottas innan projektorn går in i viloläget, kommer bilden att visas. Skärmsläckare: skärmsläckaren ger en blank bildskärm med svart färg, om projektorn inte har tagit emot några signaler inom ett förprogrammerat antal minuter. Bilden återvänder när en aktiv källa identifieras eller när du trycker på fjärrkontrollen eller knappsatsen. Skärmsläckaren inaktiveras när Strömsparare är aktiverad. Skärmsläckare Startlogotyp: används för att visa en svart, vit eller blå bakgrund på filmduken i stället för standardbakgrunden när projektorn startas och när ingen källa upptäckts. Startlogotyp Blank bildskärm: avgör vilken färg som ska visas när inga källor identifieras. Blank skärm 29

31 Knappen Egen (endast för användning med tillbehöret fjärrkontroll): används för att tillskriva en annan funktion till knappen Custom (Egen) på fjärrkontrollen, vilket gör att du snabbt och enkelt kan använda denna effekt. Endast en effekt kan vara aktiverad i taget. Markera en effekt och tryck på Select (Välj) för att välja en annan. Standardeffekten är Om. Tom: visar en tom bildskärm. Stäng av ljud: stänger av allt ljud. Bildförhållande: växlar mellan 4:3, 6:9 och Inbyggd (se sidan 25). Källa: växlar mellan tillgängliga källor. Auto Bild: återställer projektorn till källan (sidan 20). Frys: pausar den projicerade bilden. Källinfo: standardeffekten. Öppnar ett fönster med information om projektorn och källan. Serviceinfo: öppnar ett fönster med information om projektorn och källan. Språk: används för att välja språk för det som visas på menyer och meddelanden på bildskärmen. Service: om du vill använda dessa funktioner, ska du markera dem och trycka på Select. Fabriksåterställning: återställer alla inställningar (förutom Lamptimmar) till standardinställningarna sedan en bekräftande dialogruta har visats. Återställ lamptimmar: nollställer lampans timräknare, som räknar hur många timmar lampan använts, i menyn Om. Använd endast detta alternativ om du har bytt ut lampan. En dialogruta för bekräftelse visas. KOD: se nästa avsnitt. Testmönster: gör att du kan visa vissa mönster för justering av bilden. Denna funktion fungerar endast med tillbehöret fjärrkontroll. Visa testmönstren genom att klicka i rutan Testmönster, stäng alla menyer och tryck sedan på knappen Blank (Tom) på fjärrkontrollen. Välj mönster genom att använda upp- eller nedpilen på fjärrkontrollen eller knappsatsen. Avsluta funktionen för testmönster genom att trycka på knappen Blank igen. Serviceinfo: tillhandahåller information om projektorn och lampan. Servicekod: används endast av auktoriserad servicepersonal. 30 Språk Knappen Egen Menyn Service visas endast när funktionen KOD är inaktiverad visas endast när funktionen KOD är aktiverad

32 Funktionen Kod Funktionen KOD (ditt personliga identifikationsnummer) gör att du kan skydda projektorn med ett lösenord. Om du aktiverar funktionen KOD, måste du ange denna kod innan du kan projicera en bild. För att du ska kunna använda denna funktion måste du registrera din projektor på och följa anvisningarna för att få en standardkod. Koden består av en sekvens på 5 tryckningar på navigeringsknapparna. Navigeringsknapparna är meny, välj, uppåtpil och nedåtpil. När du har fått denna KOD ska du välja Aktivera KOD i menyn Service. Dialogrutan Ange KOD visas. Använd navigeringsknapparna på fjärrkontrollen eller knappsatsen för att ange korrekt sekvens av knapptryckningar. När du har tryckt på den första knappen visas en punkt i den första rutan för aktuell KOD och markören flyttas ett steg åt höger. När du har tryckt alla 5 siffrorna på rätt sätt ska du trycka på knappen Select (Välj) på fjärrkontrollen eller knappsatsen för att välja OK. Om meddelandet Felaktig KOD visas ska du kontrollera koden och ange den igen. Om du anger fel nummer ska fortsätta tills du har angivit 5 nummer och trycka på knappen Select, så att meddelandet Felaktig KOD visas och sedan ange koden igen. Ange KOD vid start av projektorn: Starta projektorn. Dialogrutan Ange KOD visas efter startskärmen. Ange din KOD. Använd navigeringsknapparna på fjärrkontrollen eller knappsatsen för att ange korrekt sekvens av knapptryckningar. Se beskrivningen ovan för anvisningar. Om du tappar bort din KOD ska du gå till Ändra din KOD: Välj Ändra KOD i menyn Service. Ange din befintliga KOD. Ange din nya KOD. Du kan navigera mellan OK och Avbryt genom att trycka på pilknapparna på knappsatsen. Välj OK eller Avbryt genom att trycka på knappen Select. Ange din nya KOD. Återställ din KOD till standard: Starta projektorn. När dialogrutan Ange KOD visas ska du trycka på och hålla ned knappen Select i 10 sekunder. Ange standardkoden för användningen av projektorn. Om du tappar bort din KOD ska du gå till 31

33 Underhåll Rengöra objektivet 1 Applicera ett rengöringsmedel för kameraobjektiv utan slipmedel på en mjuk, torr trasa. Undvik att använda stora mängder rengöringsmedel och applicera det inte direkt på objektivet. Rengöringsmedel med slipmedel, lösningsmedel och andra skarpa kemikalier kan repa objektivet. rengör objektivet med en mjuk, torr duk och ett icke slipande rengöringsmedel 2 Torka lätt med rengöringsduken över objektivet med en cirkelformad rörelse. Sätt tillbaka objektivskyddet om du inte ska använda projektorn med detsamma. Använda säkerhetslåset Projektorn har ett säkerhetslås som används med ett kabellåssystem. Se informationen som följde med låset för anvisningar om hur det används. säkerhetslås 32

34 Byta ut projiceringslampan Lampans timräknare i menyn Serviceinfo räknar antalet timmar som lampan har varit tänd. Tjugo timmar före den specificerade brinntiden för lampan är uppnådd visas meddelandet Byt lampa på bildskärmen när projektorn startas. När den beräknade användningstiden har uppnåtts lyser lampindikatorn med rött sken (sidan 12). Obs! Du kan beställa nya lamphus från (i vissa områden) eller hos en återförsäljare. Endast InFocus-lampor har testats och godkänts för användning i den här projektorn. InFocus är inte ansvarigt för andra lampors prestationer, säkerhet eller certifiering. Användning av andra lampor är ett brott mot projektorgarantin och ogiltigförklarar alla certifieringsmärken på den här projektorn. stäng av projektorn och dra ur nätsladden Menyn Serviceinfo 1 Stäng av projektorn och dra ur nätsladden. 2 Vänta i 60 minuter så att projektorn hinner svalna ordentligt. vänta 60 minuter 3 Vänd projektorn upp och ned och ta bort lampluckan genom att föra in en platt skruvmejsel i utrymmet mellan lampluckan och projektorn. Bänd försiktigt upp luckan. bänd av lampluckan 4 Lossa fästskruven på lampmodulen. VARNINGAR: Undvik brännskador genom att låta projektorn svalna i minst 60 minuter innan du byter ut lampan. Endast InFocus-lampor hat testats med denna projektor. Användning av andra lampor kan orsaka elektrisk stöt och brand. Dra ur nätsladden innan du byter ut lampan. Tappa inte lampmodulen. Glaset kan splittras och orsaka skador. Vidrör inte lampans filter. Fingeravtryck kan försämra projiceringsskärpan. lossa skruven på lampmodulen 33

35 Var ytterst försiktig när du avlägsnar lamphuset. Om lampan mot förmodan brister kan det leda till att små glasfragment ansamlas. Lamphuset är utformat för att rymma det mesta av dessa fragment, men var försiktig när du tar loss lamphuset. Innan du byter ut en splittrad lampa ska du rengöra lamputrymmet och kasta bort rengöringsmaterialen. Tvätta händerna när du har bytt ut lampan. Hg-lampan innehåller kvicksilver. Hantera den i enlighet med lokala föreskrifter för avyttring. Se 5 Koppla loss lampanslutningen från projektorn genom att försiktigt dra ut anslutningen tills den har lossnats från projektorn. koppla från lampkontakten 6 Avlägsna försiktigt ut lampmodulen genom att lyfta den i handtaget av metalltråd. Kasta bort lampan på ett miljövänligt sätt. 7 Installera den nya lampmodulen och se till att den sitter ordentligt fast. Var försiktig så att du inte vidrör de inre komponenterna i projektorn. 8 Knäpp tillbaka handtaget till den platta position mot lampmodulen. ta bort modulen med hjälp av handtaget 9 Sätt åter fast lampanslutningen till projektorn. Kontrollera att kontakten är helt isatt. 10 Dra åt skruven på lampmodulen. 11 Sätt tillbaka lampluckan. 12 Anslut strömkabeln och tryck på Power (Strömknappen) för att starta projektorn igen. Återställ sedan lampans timräknare. Återställa lampans timräknare Återställ lampans timräknare genom att samtidigt trycka på knappen för minskning och ökning av volymen i 10 sekunder. Du kan även navigera till menyn Inställningar > Service och välja Återställ lampan för att återställa räkneverket för lamptimmarna. återställ lampans timräknare i menyn Service 34
