1

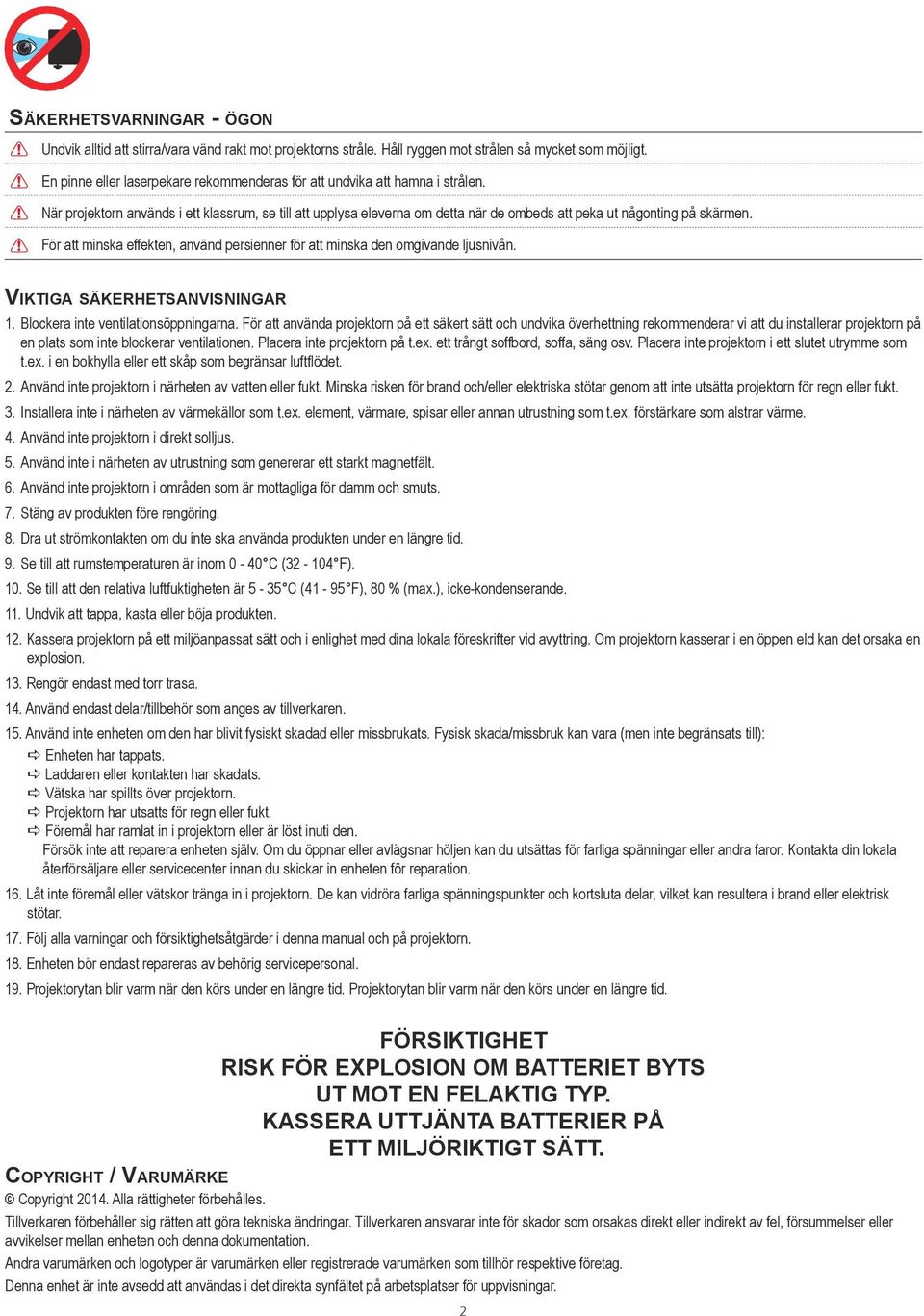

2 Säkerhetsvarningar - ögon Undvik alltid att stirra/vara vänd rakt mot projektorns stråle. Håll ryggen mot strålen så mycket som möjligt. En pinne eller laserpekare rekommenderas för att undvika att hamna i strålen. När projektorn används i ett klassrum, se till att upplysa eleverna om detta när de ombeds att peka ut någonting på skärmen. För att minska effekten, använd persienner för att minska den omgivande ljusnivån. Viktiga säkerhetsanvisningar 1. Blockera inte ventilationsöppningarna. För att använda projektorn på ett säkert sätt och undvika överhettning rekommenderar vi att du installerar projektorn på en plats som inte blockerar ventilationen. Placera inte projektorn på t.ex. ett trångt soffbord, soffa, säng osv. Placera inte projektorn i ett slutet utrymme som t.ex. i en bokhylla eller ett skåp som begränsar luftflödet. 2. Använd inte projektorn i närheten av vatten eller fukt. Minska risken för brand och/eller elektriska stötar genom att inte utsätta projektorn för regn eller fukt. 3. Installera inte i närheten av värmekällor som t.ex. element, värmare, spisar eller annan utrustning som t.ex. förstärkare som alstrar värme. 4. Använd inte projektorn i direkt solljus. 5. Använd inte i närheten av utrustning som genererar ett starkt magnetfält. 6. Använd inte projektorn i områden som är mottagliga för damm och smuts. 7. Stäng av produkten före rengöring. 8. Dra ut strömkontakten om du inte ska använda produkten under en längre tid. 9. Se till att rumstemperaturen är inom 0-40 C ( F). 10. Se till att den relativa luftfuktigheten är 5-35 C (41-95 F), 80 % (max.), icke-kondenserande. 11. Undvik att tappa, kasta eller böja produkten. 12. Kassera projektorn på ett miljöanpassat sätt och i enlighet med dina lokala föreskrifter vid avyttring. Om projektorn kasserar i en öppen eld kan det orsaka en explosion. 13. Rengör endast med torr trasa. 14. Använd endast delar/tillbehör som anges av tillverkaren. 15. Använd inte enheten om den har blivit fysiskt skadad eller missbrukats. Fysisk skada/missbruk kan vara (men inte begränsats till): a Enheten har tappats. a Laddaren eller kontakten har skadats. a Vätska har spillts över projektorn. a Projektorn har utsatts för regn eller fukt. a Föremål har ramlat in i projektorn eller är löst inuti den. Försök inte att reparera enheten själv. Om du öppnar eller avlägsnar höljen kan du utsättas för farliga spänningar eller andra faror. Kontakta din lokala återförsäljare eller servicecenter innan du skickar in enheten för reparation. 16. Låt inte föremål eller vätskor tränga in i projektorn. De kan vidröra farliga spänningspunkter och kortsluta delar, vilket kan resultera i brand eller elektrisk stötar. 17. Följ alla varningar och försiktighetsåtgärder i denna manual och på projektorn. 18. Enheten bör endast repareras av behörig servicepersonal. 19. Projektorytan blir varm när den körs under en längre tid. Projektorytan blir varm när den körs under en längre tid. FÖRSIKTIGHET RISK FÖR EXPLOSION OM BATTERIET BYTS UT MOT EN FELAKTIG TYP. KASSERA UTTJÄNTA BATTERIER PÅ ETT MILJÖRIKTIGT SÄTT. Copyright / Varumärke Copyright Alla rättigheter förbehålles. Tillverkaren förbehåller sig rätten att göra tekniska ändringar. Tillverkaren ansvarar inte för skador som orsakas direkt eller indirekt av fel, försummelser eller avvikelser mellan enheten och denna dokumentation. Andra varumärken och logotyper är varumärken eller registrerade varumärken som tillhör respektive företag. Denna enhet är inte avsedd att användas i det direkta synfältet på arbetsplatser för uppvisningar. 2

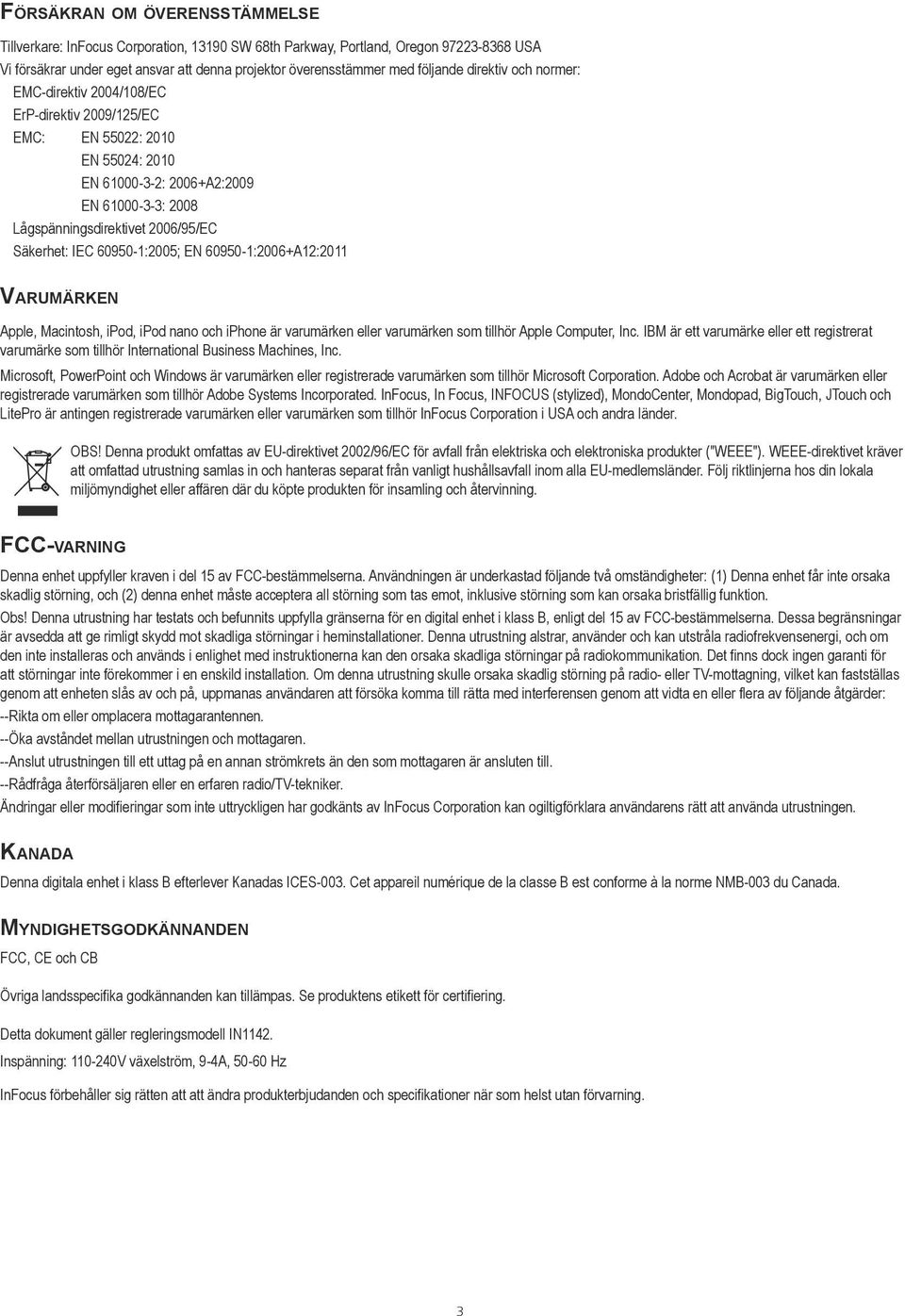

3 Försäkran om överensstämmelse Tillverkare: InFocus Corporation, SW 68th Parkway, Portland, Oregon USA Vi försäkrar under eget ansvar att denna projektor överensstämmer med följande direktiv och normer: EMC-direktiv 2004/108/EC ErP-direktiv 2009/125/EC EMC: EN 55022: 2010 EN 55024: 2010 EN : 2006+A2:2009 EN : 2008 Lågspänningsdirektivet 2006/95/EC Säkerhet: IEC :2005; EN :2006+A12:2011 Varumärken Apple, Macintosh, ipod, ipod nano och iphone är varumärken eller varumärken som tillhör Apple Computer, Inc. IBM är ett varumärke eller ett registrerat varumärke som tillhör International Business Machines, Inc. Microsoft, PowerPoint och Windows är varumärken eller registrerade varumärken som tillhör Microsoft Corporation. Adobe och Acrobat är varumärken eller registrerade varumärken som tillhör Adobe Systems Incorporated. InFocus, In Focus, INFOCUS (stylized), MondoCenter, Mondopad, BigTouch, JTouch och LitePro är antingen registrerade varumärken eller varumärken som tillhör InFocus Corporation i USA och andra länder. OBS! Denna produkt omfattas av EU-direktivet 2002/96/EC för avfall från elektriska och elektroniska produkter ("WEEE"). WEEE-direktivet kräver att omfattad utrustning samlas in och hanteras separat från vanligt hushållsavfall inom alla EU-medlemsländer. Följ riktlinjerna hos din lokala miljömyndighet eller affären där du köpte produkten för insamling och återvinning. FCC-varning Denna enhet uppfyller kraven i del 15 av FCC-bestämmelserna. Användningen är underkastad följande två omständigheter: (1) Denna enhet får inte orsaka skadlig störning, och (2) denna enhet måste acceptera all störning som tas emot, inklusive störning som kan orsaka bristfällig funktion. Denna utrustning har testats och befunnits uppfylla gränserna för en digital enhet i klass B, enligt del 15 av FCC-bestämmelserna. Dessa begränsningar är avsedda att ge rimligt skydd mot skadliga störningar i heminstallationer. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte förekommer i en enskild installation. Om denna utrustning skulle orsaka skadlig störning på radio- eller TV-mottagning, vilket kan fastställas genom att enheten slås av och på, uppmanas användaren att försöka komma till rätta med interferensen genom att vidta en eller flera av följande åtgärder: --Rikta om eller omplacera mottagarantennen. --Öka avståndet mellan utrustningen och mottagaren. --Anslut utrustningen till ett uttag på en annan strömkrets än den som mottagaren är ansluten till. --Rådfråga återförsäljaren eller en erfaren radio/tv-tekniker. Ändringar eller modifieringar som inte uttryckligen har godkänts av InFocus Corporation kan ogiltigförklara användarens rätt att använda utrustningen. Kanada Denna digitala enhet i klass B efterlever Kanadas ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Myndighetsgodkännanden FCC, CE och CB Övriga landsspecifika godkännanden kan tillämpas. Se produktens etikett för certifiering. Detta dokument gäller regleringsmodell IN1142. Inspänning: V växelström, 9-4A, Hz InFocus förbehåller sig rätten att att ändra produkterbjudanden och specifikationer när som helst utan förvarning. 3

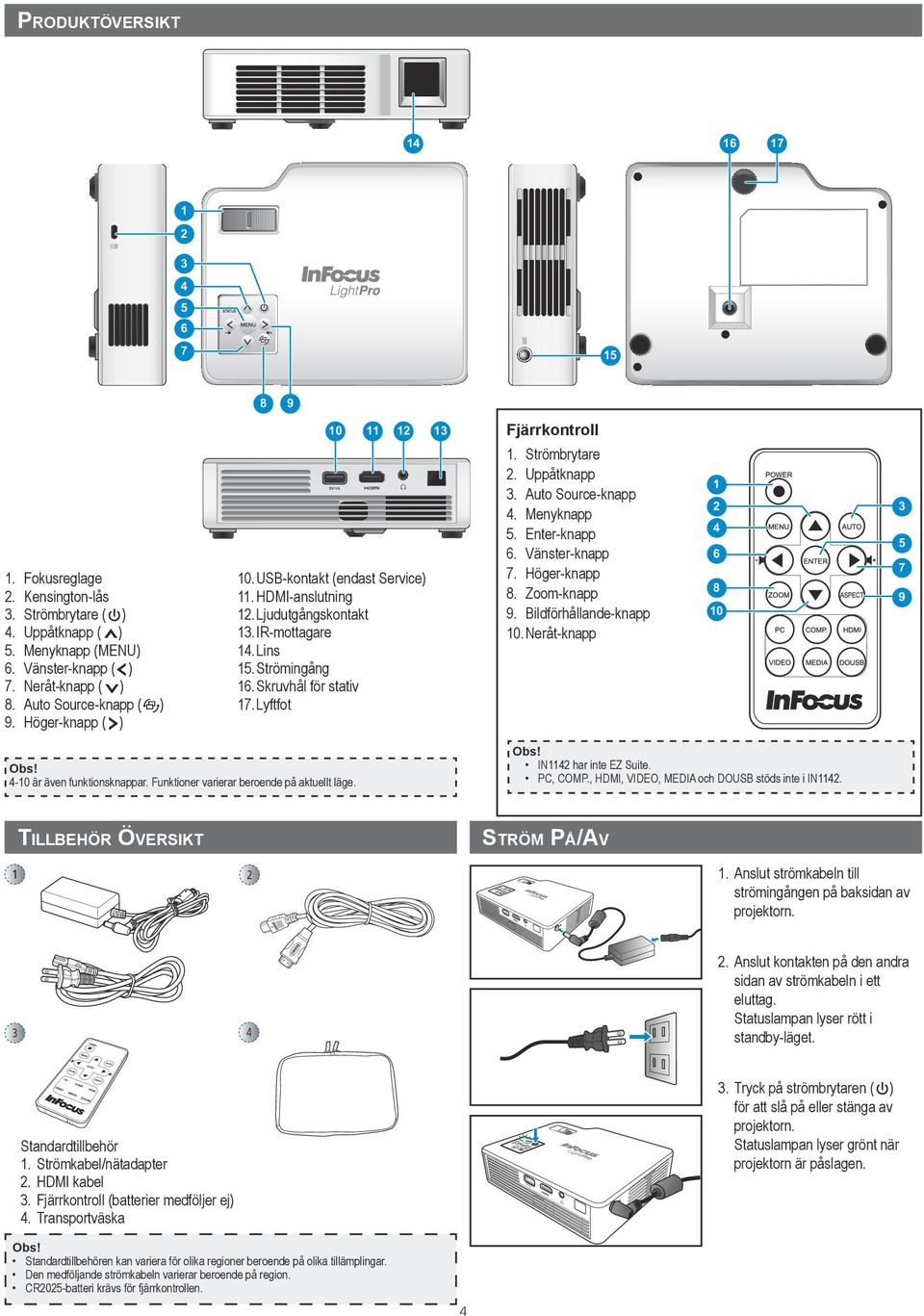

4 5V/1A Produktöversikt Fokusreglage 2. Kensington-lås 3. Strömbrytare ( ) 4. Uppåtknapp ( ) 5. Menyknapp (MENU) 6. Vänster-knapp ( ) 7. Neråt-knapp ( ) 8. Auto Source-knapp ( ) 9. Höger-knapp ( ) V/1A 10. USB-kontakt (endast Service) 11. HDMI-anslutning 12. Ljudutgångskontakt 13. IR-mottagare 14. Lins 15. Strömingång 16. Skruvhål för stativ 17. Lyftfot Fjärrkontroll 1. Strömbrytare 2. Uppåtknapp 3. Auto Source-knapp 4. Menyknapp 5. Enter-knapp 6. Vänster-knapp 7. Höger-knapp 8. Zoom-knapp 9. Bildförhållande-knapp 10. Neråt-knapp är även funktionsknappar. Funktioner varierar beroende på aktuellt läge. IN1142 har inte EZ Suite. PC, COMP., HDMI, VIDEO, MEDIA och DOUSB stöds inte i IN1142. Tillbehör Översikt Ström På/Av Anslut strömkabeln till strömingången på baksidan av projektorn Anslut kontakten på den andra sidan av strömkabeln i ett eluttag. Statuslampan lyser rött i standby-läget. Standardtillbehör 1. Strömkabel/nätadapter 2. HDMI kabel 3. Fjärrkontroll (batterier medföljer ej) 4. Transportväska 5V/1A 3. Tryck på strömbrytaren ( ) för att slå på eller stänga av projektorn. Statuslampan lyser grönt när projektorn är påslagen. Standardtillbehören kan variera för olika regioner beroende på olika tillämplingar. Den medföljande strömkabeln varierar beroende på region. CR2025-batteri krävs för fjärrkontrollen. 4

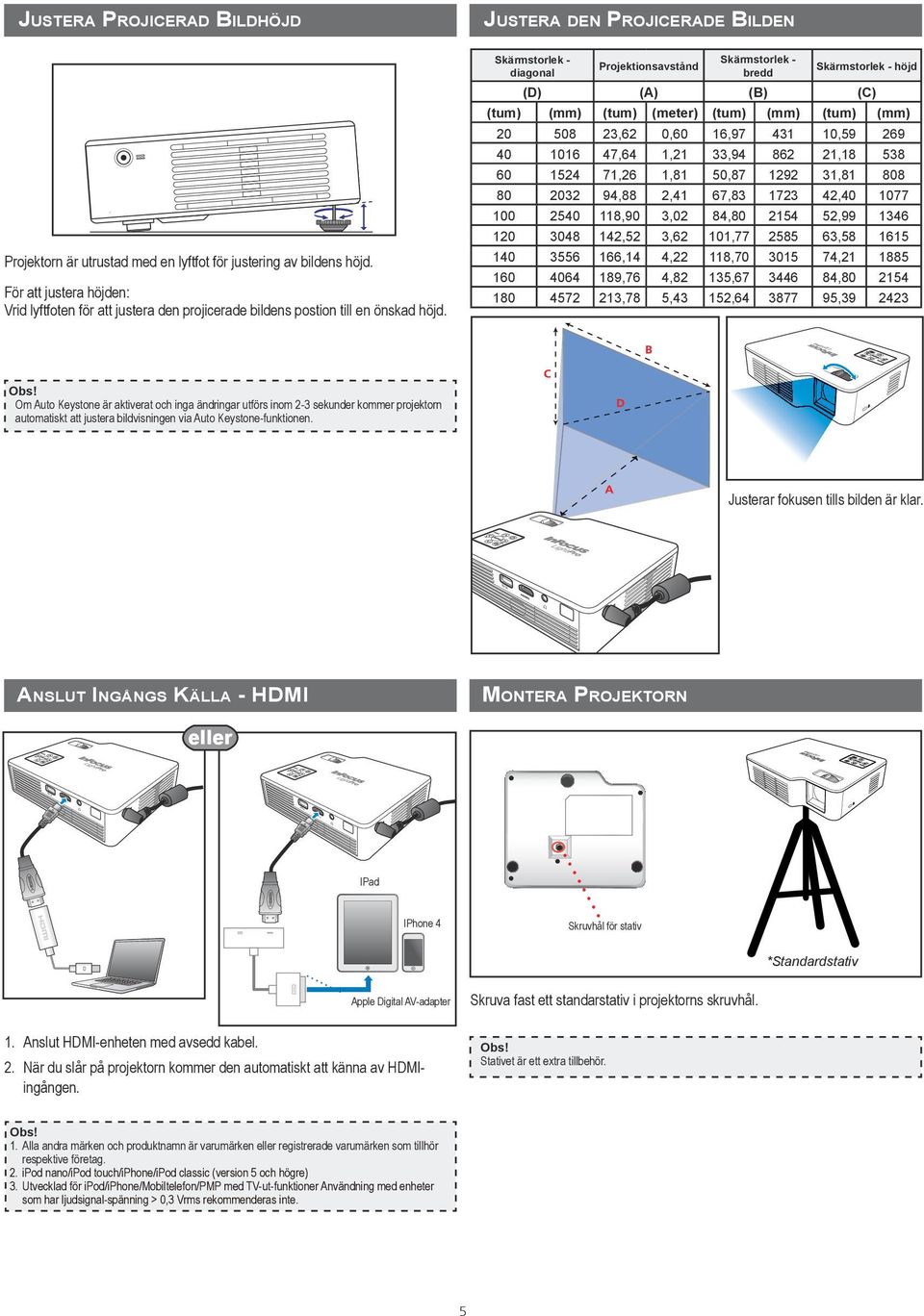

5 5V/1A HDMI 5V/1A 5V/1A Justera Projicerad Bildhöjd Projektorn är utrustad med en lyftfot för justering av bildens höjd. För att justera höjden: Vrid lyftfoten för att justera den projicerade bildens postion till en önskad höjd. Justera den Projicerade Bilden Skärmstorlek - diagonal Projektionsavstånd Skärmstorlek - bredd Skärmstorlek - höjd (D) (A) (B) (C) (tum) (mm) (tum) (meter) (tum) (mm) (tum) (mm) ,62 0,60 16, , ,64 1,21 33, , ,26 1,81 50, , ,88 2,41 67, , ,90 3,02 84, , ,52 3,62 101, , ,14 4,22 118, , ,76 4,82 135, , ,78 5,43 152, , Om Auto Keystone är aktiverat och inga ändringar utförs inom 2-3 sekunder kommer projektorn automatiskt att justera bildvisningen via Auto Keystone-funktionen. Justerar fokusen tills bilden är klar. Anslut Ingångs Källa - HDMI Montera Projektorn eller IPad IPhone 4 Skruvhål för stativ *Standardstativ Apple Digital AV-adapter Skruva fast ett standarstativ i projektorns skruvhål. 1. Anslut HDMI-enheten med avsedd kabel. 2. När du slår på projektorn kommer den automatiskt att känna av HDMIingången. Stativet är ett extra tillbehör. 1. Alla andra märken och produktnamn är varumärken eller registrerade varumärken som tillhör respektive företag. 2. ipod nano/ipod touch/iphone/ipod classic (version 5 och högre) 3. Utvecklad för ipod/iphone/mobiltelefon/pmp med TV-ut-funktioner Användning med enheter som har ljudsignal-spänning > 0,3 Vrms rekommenderas inte. 5

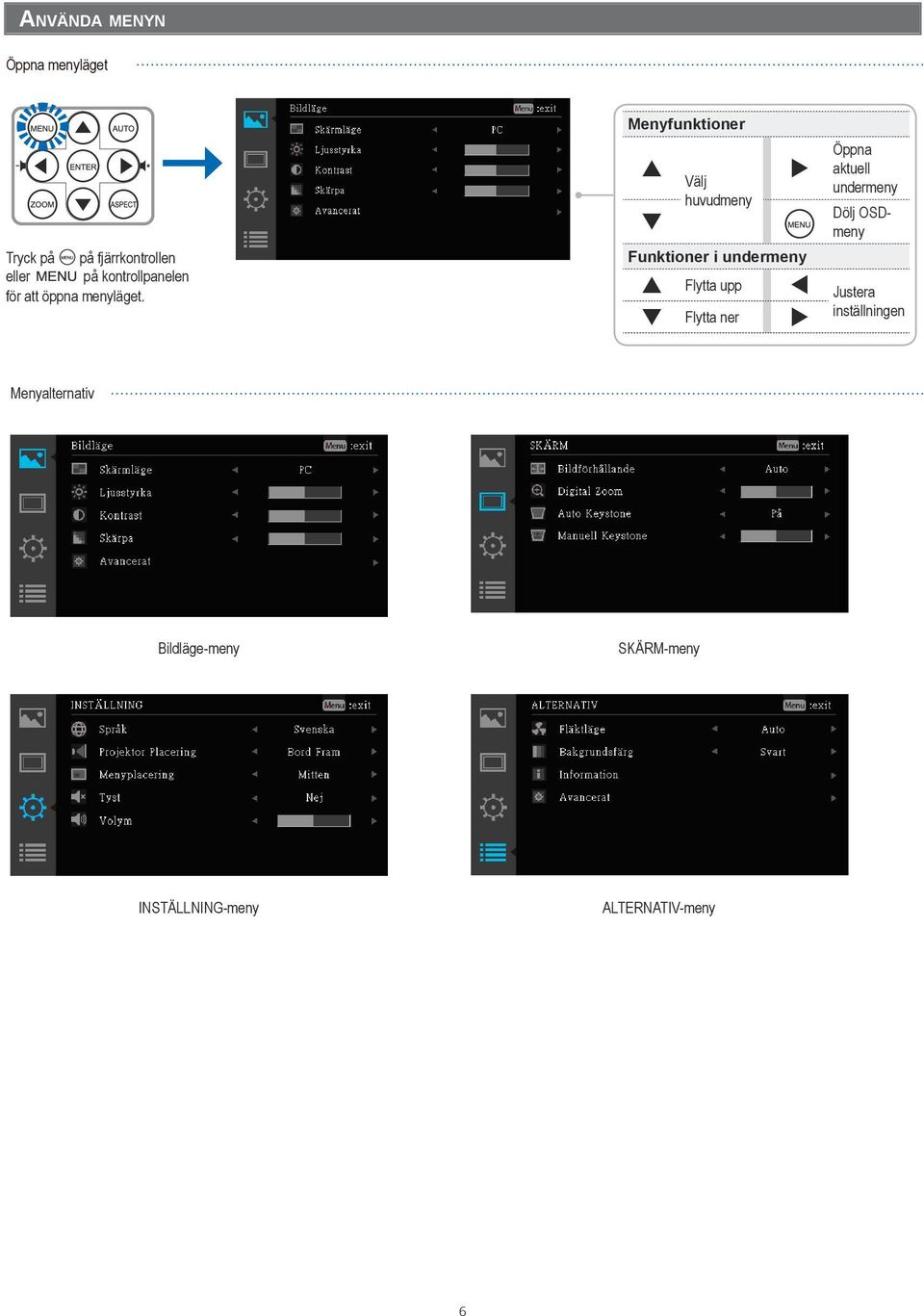

6 Använda menyn Öppna menyläget Tryck på på fjärrkontrollen eller på kontrollpanelen för att öppna menyläget. Menyfunktioner p q Välj huvudmeny u Öppna aktuell undermeny Dölj OSDmeny Funktioner i undermeny p Flytta upp t Justera q Flytta ner u inställningen Menyalternativ Bildläge-meny SKÄRM-meny INSTÄLLNING-meny ALTERNATIV-meny 6

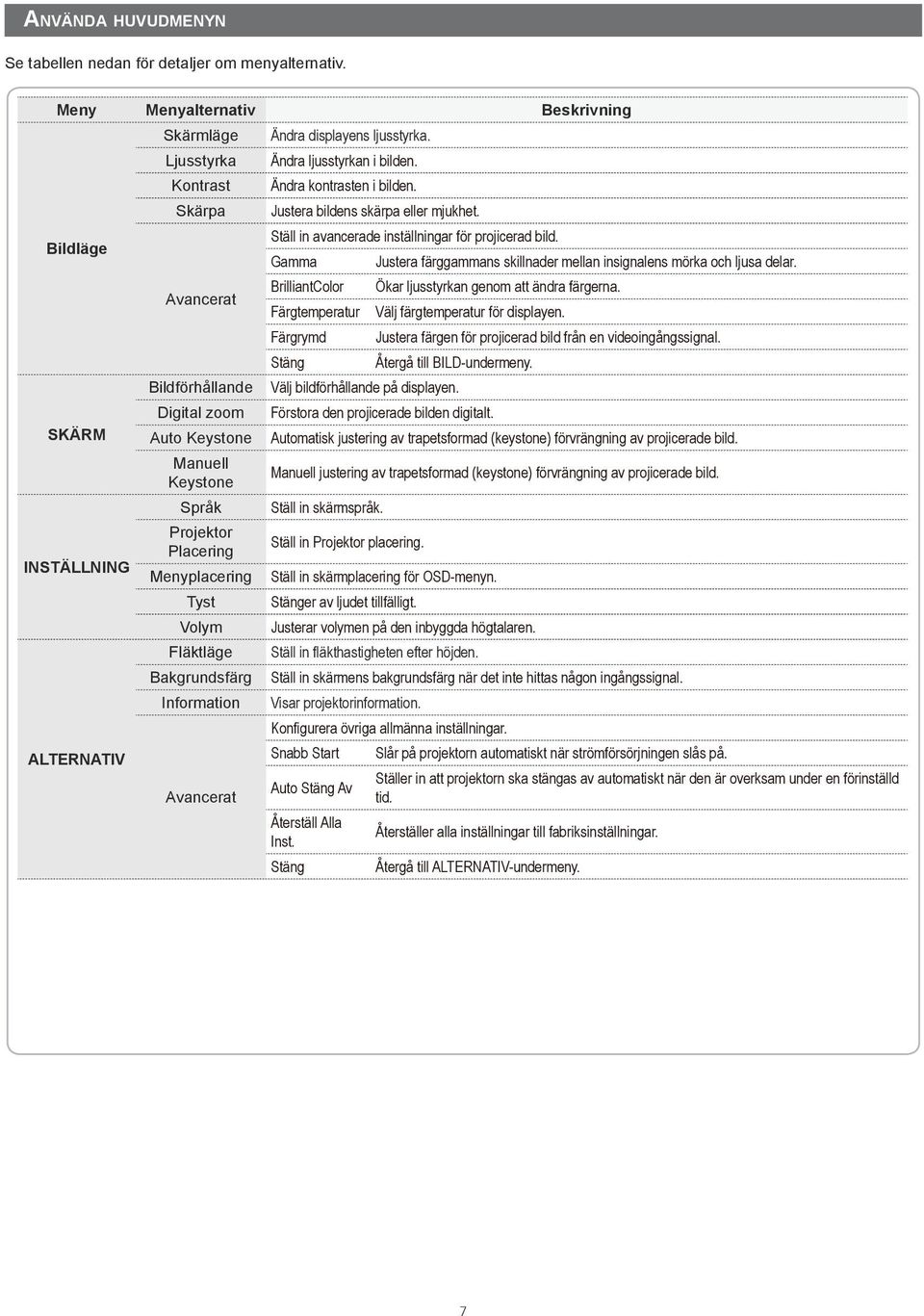

7 Använda huvudmenyn Se tabellen nedan för detaljer om menyalternativ. Meny Menyalternativ Beskrivning Bildläge SKÄRM INSTÄLLNING ALTERNATIV Skärmläge Ljusstyrka Kontrast Skärpa Avancerat Bildförhållande Digital zoom Auto Keystone Manuell Keystone Språk Projektor Placering Menyplacering Tyst Volym Fläktläge Bakgrundsfärg Information Avancerat Ändra displayens ljusstyrka. Ändra ljusstyrkan i bilden. Ändra kontrasten i bilden. Justera bildens skärpa eller mjukhet. Ställ in avancerade inställningar för projicerad bild. Gamma BrilliantColor Färgtemperatur Färgrymd Stäng Justera färggammans skillnader mellan insignalens mörka och ljusa delar. Ökar ljusstyrkan genom att ändra färgerna. Välj färgtemperatur för displayen. Justera färgen för projicerad bild från en videoingångssignal. Återgå till BILD-undermeny. Välj bildförhållande på displayen. Förstora den projicerade bilden digitalt. Automatisk justering av trapetsformad (keystone) förvrängning av projicerade bild. Manuell justering av trapetsformad (keystone) förvrängning av projicerade bild. Ställ in skärmspråk. Ställ in Projektor placering. Ställ in skärmplacering för OSD-menyn. Stänger av ljudet tillfälligt. Justerar volymen på den inbyggda högtalaren. Ställ in fläkthastigheten efter höjden. Ställ in skärmens bakgrundsfärg när det inte hittas någon ingångssignal. Visar projektorinformation. Konfigurera övriga allmänna inställningar. Snabb Start Auto Stäng Av Återställ Alla Inst. Stäng Slår på projektorn automatiskt när strömförsörjningen slås på. Ställer in att projektorn ska stängas av automatiskt när den är overksam under en förinställd tid. Återställer alla inställningar till fabriksinställningar. Återgå till ALTERNATIV-undermeny. 7

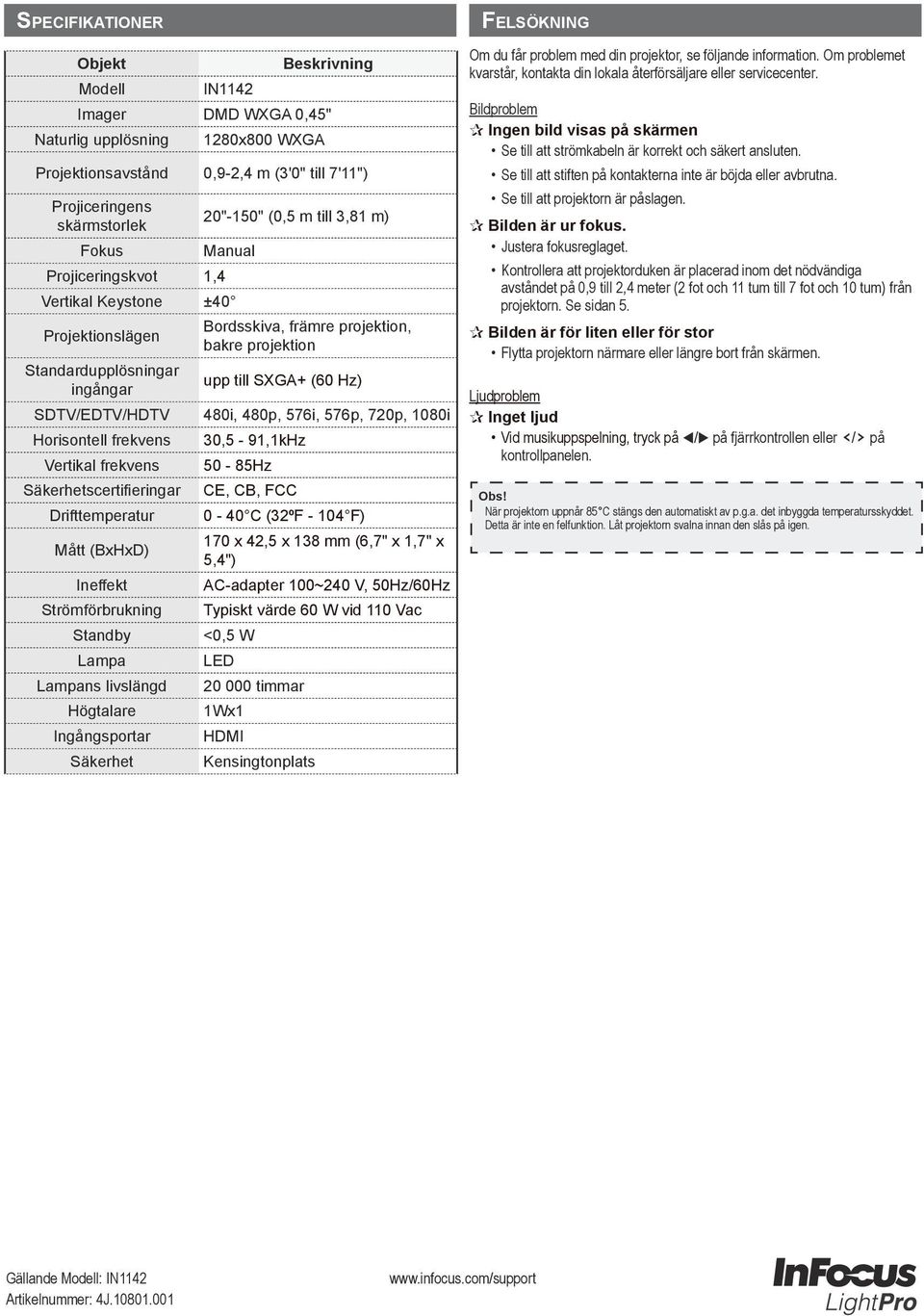

8 Specifikationer Objekt Modell IN1142 Beskrivning Imager DMD WXGA 0,45" Naturlig upplösning Projektionsavstånd Projiceringens skärmstorlek Fokus Projiceringskvot 1,4 1280x800 WXGA 0,9-2,4 m (3'0" till 7'11") 20"-150" (0,5 m till 3,81 m) Manual Vertikal Keystone ±40 Projektionslägen Standardupplösningar ingångar SDTV/EDTV/HDTV Horisontell frekvens Vertikal frekvens Säkerhetscertifieringar Drifttemperatur Mått (BxHxD) Ineffekt Strömförbrukning Standby Lampa Lampans livslängd Högtalare Ingångsportar Säkerhet Bordsskiva, främre projektion, bakre projektion upp till SXGA+ (60 Hz) 480i, 480p, 576i, 576p, 720p, 1080i 30,5-91,1kHz 50-85Hz CE, CB, FCC 0-40 C (32ºF F) 170 x 42,5 x 138 mm (6,7" x 1,7" x 5,4") AC-adapter 100~240 V, 50Hz/60Hz Typiskt värde 60 W vid 110 Vac <0,5 W LED timmar 1Wx1 HDMI Kensingtonplats Felsökning Om du får problem med din projektor, se följande information. Om problemet kvarstår, kontakta din lokala återförsäljare eller servicecenter. Bildproblem PPIngen bild visas på skärmen Se till att strömkabeln är korrekt och säkert ansluten. Se till att stiften på kontakterna inte är böjda eller avbrutna. Se till att projektorn är påslagen. PPBilden är ur fokus. Justera fokusreglaget. Kontrollera att projektorduken är placerad inom det nödvändiga avståndet på 0,9 till 2,4 meter (2 fot och 11 tum till 7 fot och 10 tum) från projektorn. Se sidan 5. PPBilden är för liten eller för stor Flytta projektorn närmare eller längre bort från skärmen. Ljudproblem PPInget ljud Vid musikuppspelning, tryck på t/u på fjärrkontrollen eller / på kontrollpanelen. När projektorn uppnår 85 C stängs den automatiskt av p.g.a. det inbyggda temperatursskyddet. Detta är inte en felfunktion. Låt projektorn svalna innan den slås på igen. Gällande Modell: IN1142 Artikelnummer: 4J
