1 Dockningstation med förstärkare för ipod/iphone

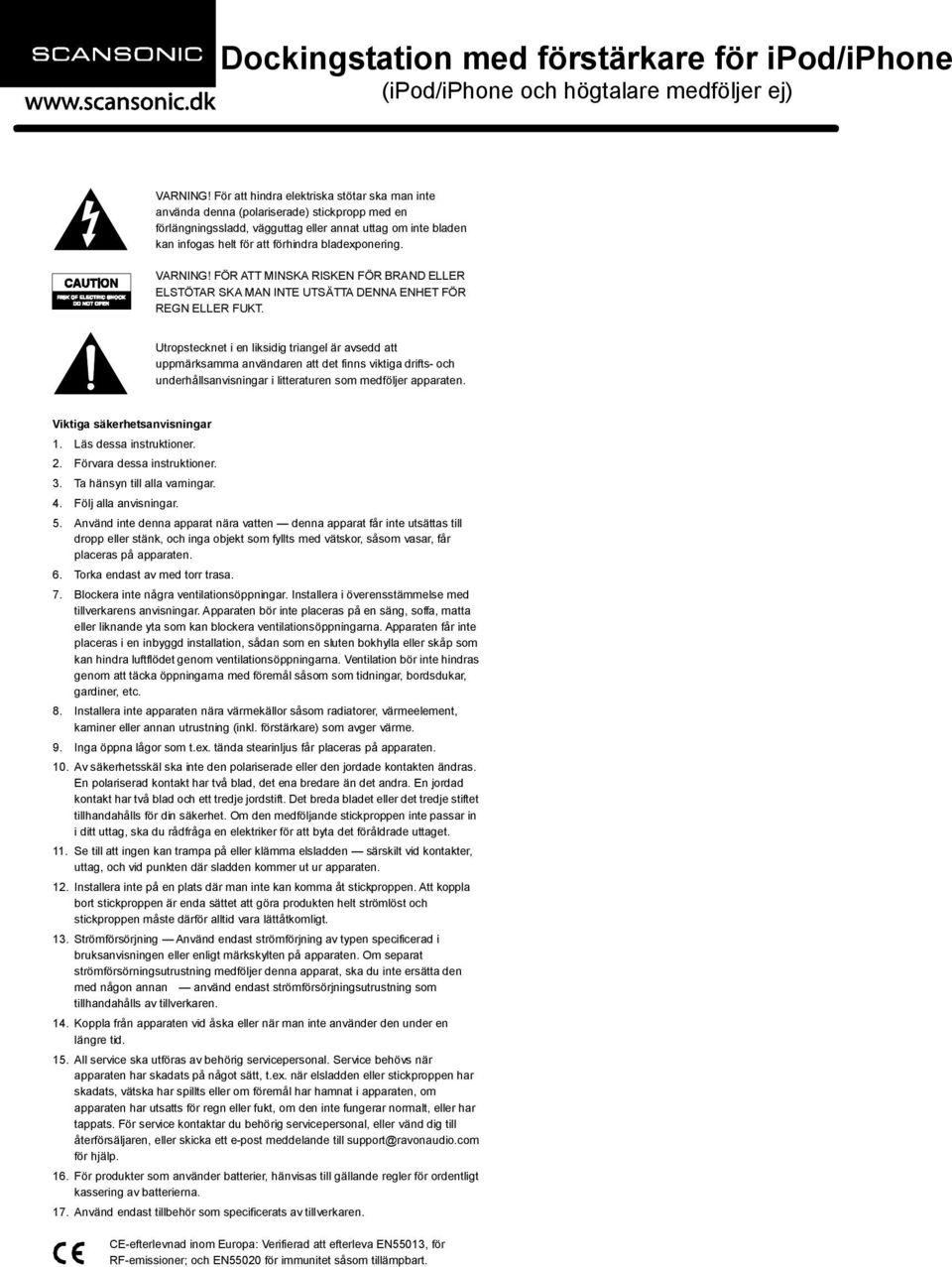

2 D2 Bruksanvisning Dockingstation med förstärkare för ipod/iphone

3 VARNING! För att hindra elektriska stötar ska man inte använda denna (polariserade) stickpropp med en förlängningssladd, vägguttag eller annat uttag om inte bladen kan infogas helt för att förhindra bladexponering. VARNING! FÖR ATT MINSKA RISKEN FÖR BRAND ELLER ELSTÖTAR SKA MAN INTE UTSÄTTA DENNA ENHET FÖR REGN ELLER FUKT. Utropstecknet i en liksidig triangel är avsedd att uppmärksamma användaren att det finns viktiga drifts- och underhållsanvisningar i litteraturen som medföljer apparaten. Viktiga säkerhetsanvisningar 1. Läs dessa instruktioner. 2. Förvara dessa instruktioner. 3. Ta hänsyn till alla varningar. 4. Följ alla anvisningar. 5. Använd inte denna apparat nära vatten denna apparat får inte utsättas till dropp eller stänk, och inga objekt som fyllts med vätskor, såsom vasar, får placeras på apparaten. 6. Torka endast av med torr trasa. 7. Blockera inte några ventilationsöppningar. Installera i överensstämmelse med tillverkarens anvisningar. Apparaten bör inte placeras på en säng, soffa, matta eller liknande yta som kan blockera ventilationsöppningarna. Apparaten får inte placeras i en inbyggd installation, sådan som en sluten bokhylla eller skåp som kan hindra luftflödet genom ventilationsöppningarna. Ventilation bör inte hindras genom att täcka öppningarna med föremål såsom som tidningar, bordsdukar, gardiner, etc. 8. Installera inte apparaten nära värmekällor såsom radiatorer, värmeelement, kaminer eller annan utrustning (inkl. förstärkare) som avger värme. 9. Inga öppna lågor som t.ex. tända stearinljus får placeras på apparaten. 10. Av säkerhetsskäl ska inte den polariserade eller den jordade kontakten ändras. En polariserad kontakt har två blad, det ena bredare än det andra. En jordad kontakt har två blad och ett tredje jordstift. Det breda bladet eller det tredje stiftet tillhandahålls för din säkerhet. Om den medföljande stickproppen inte passar in i ditt uttag, ska du rådfråga en elektriker för att byta det föråldrade uttaget. 11. Se till att ingen kan trampa på eller klämma elsladden särskilt vid kontakter, uttag, och vid punkten där sladden kommer ut ur apparaten. 12. Installera inte på en plats där man inte kan komma åt stickproppen. Att koppla bort stickproppen är enda sättet att göra produkten helt strömlöst och stickproppen måste därför alltid vara lättåtkomligt. 13. Strömförsörjning Använd endast strömförjning av typen specificerad i bruksanvisningen eller enligt märkskylten på apparaten. Om separat strömförsörningsutrustning medföljer denna apparat, ska du inte ersätta den med någon annan använd endast strömförsörjningsutrustning som tillhandahålls av tillverkaren. 14. Koppla från apparaten vid åska eller när man inte använder den under en längre tid. 15. All service ska utföras av behörig servicepersonal. Service behövs när apparaten har skadats på något sätt, t.ex. när elsladden eller stickproppen har skadats, vätska har spillts eller om föremål har hamnat i apparaten, om apparaten har utsatts för regn eller fukt, om den inte fungerar normalt, eller har tappats. För service kontaktar du behörig servicepersonal, eller vänd dig till återförsäljaren, eller skicka ett e-post meddelande till support@ravonaudio.com för hjälp. 16. För produkter som använder batterier, hänvisas till gällande regler för ordentligt kassering av batterierna. 17. Använd endast tillbehör som specificerats av tillverkaren. CE-efterlevnad inom Europa: Verifierad att efterleva EN55013, för RF-emissioner; och EN55020 för immunitet såsom tillämpbart.

4 Användning Huvudenhetens drift: 1. Huvudenheten startar automatiskt efter den anslutits till strömförsörjningen 2. Vol -/ +: Volymjustering. De gröna LED-lamporna en gång för varje knapptryck tills volymen har uppnådd MIN/MAX 3. ipod-läge är valt när ipod ansluts; Aux-in-läge valt när ipod tas bort Knappar 1. Vol + 2. Vol 3. Fjärrkontrollsensor 4. LED-indikator 5. ipod dockning stift ipod-docka 7. AUX INPUT KONTAKT 8. Höger kanal Ut 9. Vänster kanal Ut V / 2.5A DC in-kontakt

ipod-läge är valt när ipod ansluts; Aux-in-läge valt när ipod tas bort Knappar 1. Vol + 2. Vol 3. Fjärrkontrollsensor 4.

5 Fjärrnavigering 1. Viloläge: Sätter på och stänger av strömmen. LED-indikator skiftar till GRÖNT när strömmen är på, RÖTT i frånkopplat läge. 2. MUTE (Ljud av): Tysta och återuppta volymen. Medan i MUTE, blinkar LED-indikatorn grönt. 3. / for ipod-menyns navigering. 4. ENTER: Bekräftelseknapp. 5. Vol +/ : Volymjustering. Den gröna LED-indikatorn blinkar en gång för varje åtgärd 6. MENU: Menytangent för ipod. 7. : Spela upp/pausa för ipod. 8. : ipod-navigering, Föregående låt/spola tillbaka, Nästa låt/snabbspola fram. Anslut dockning till PC: Använd Aux-In-kabel för att koppla till Audio-Ut-kontakt och Aux-In-kontakt på dockningen (avlägsna ipod från dockan för att öppna Aux-in läge) Aux-In DC-in PC

Den gröna LED-indikatorn blinkar en gång för varje åtgärd 6. MENU: Menytangent för ipod. 7. : Spela upp/pausa för ipod. 8.

6 Packningslista 1. Docka x 1 st. 2. ipod-universalbricka x 3 st. 3. Fjärrkontroll x 1 st. 4. Bruksanvisning x 1 st. 5. Strömadapter (DC 12V/2.5A) x 1 st. 6. Aux-In kabel x 1 st. 7. Anslutningskabel till högtalare x 2 st. Specifikationer Uteffekt (RMS): 8W 2 Frekvensområde: 60Hz~20KHz Separation: 35dB S/N förhållande: 65dB THD: 0.7% Ström: DC 12V / 2.5A Mått: Mått på docka: Ø 110 x H 35 mm
