FÖRSIKTIGHET RISK FÖR EXPLOSION OM BATTERIET BYTS UT TILL FEL TYP. KASSERA ANVÄNDA BATTERIER ENLIGT INSTRUKTIONERNA.

Transkript

1 ENTER

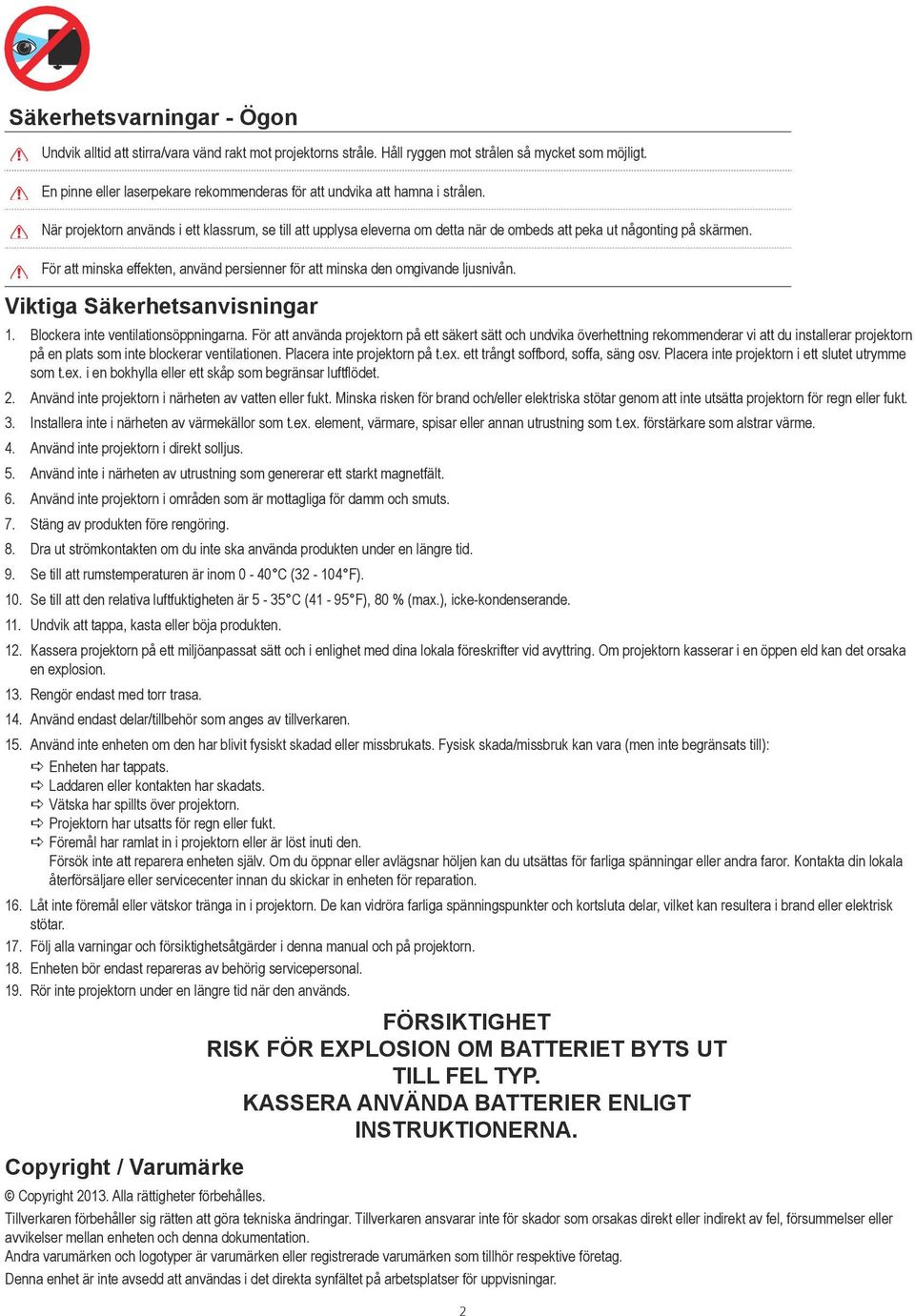

2 Säkerhetsvarningar - Ögon Undvik alltid att stirra/vara vänd rakt mot projektorns stråle. Håll ryggen mot strålen så mycket som möjligt. En pinne eller laserpekare rekommenderas för att undvika att hamna i strålen. När projektorn används i ett klassrum, se till att upplysa eleverna om detta när de ombeds att peka ut någonting på skärmen. För att minska effekten, använd persienner för att minska den omgivande ljusnivån. Viktiga Säkerhetsanvisningar 1. Blockera inte ventilationsöppningarna. För att använda projektorn på ett säkert sätt och undvika överhettning rekommenderar vi att du installerar projektorn på en plats som inte blockerar ventilationen. Placera inte projektorn på t.ex. ett trångt soffbord, soffa, säng osv. Placera inte projektorn i ett slutet utrymme som t.ex. i en bokhylla eller ett skåp som begränsar luftflödet. 2. Använd inte projektorn i närheten av vatten eller fukt. Minska risken för brand och/eller elektriska stötar genom att inte utsätta projektorn för regn eller fukt. 3. Installera inte i närheten av värmekällor som t.ex. element, värmare, spisar eller annan utrustning som t.ex. förstärkare som alstrar värme. 4. Använd inte projektorn i direkt solljus. 5. Använd inte i närheten av utrustning som genererar ett starkt magnetfält. 6. Använd inte projektorn i områden som är mottagliga för damm och smuts. 7. Stäng av produkten före rengöring. 8. Dra ut strömkontakten om du inte ska använda produkten under en längre tid. 9. Se till att rumstemperaturen är inom 0-40 C ( F). 10. Se till att den relativa luftfuktigheten är 5-35 C (41-95 F), 80 % (max.), icke-kondenserande. 11. Undvik att tappa, kasta eller böja produkten. 12. Kassera projektorn på ett miljöanpassat sätt och i enlighet med dina lokala föreskrifter vid avyttring. Om projektorn kasserar i en öppen eld kan det orsaka en explosion. 13. Rengör endast med torr trasa. 14. Använd endast delar/tillbehör som anges av tillverkaren. 15. Använd inte enheten om den har blivit fysiskt skadad eller missbrukats. Fysisk skada/missbruk kan vara (men inte begränsats till): DDEnheten har tappats. DDLaddaren eller kontakten har skadats. DDVätska har spillts över projektorn. DDProjektorn har utsatts för regn eller fukt. DDFöremål har ramlat in i projektorn eller är löst inuti den. Försök inte att reparera enheten själv. Om du öppnar eller avlägsnar höljen kan du utsättas för farliga spänningar eller andra faror. Kontakta din lokala återförsäljare eller servicecenter innan du skickar in enheten för reparation. 16. Låt inte föremål eller vätskor tränga in i projektorn. De kan vidröra farliga spänningspunkter och kortsluta delar, vilket kan resultera i brand eller elektrisk stötar. 17. Följ alla varningar och försiktighetsåtgärder i denna manual och på projektorn. 18. Enheten bör endast repareras av behörig servicepersonal. 19. Rör inte projektorn under en längre tid när den används. Copyright / Varumärke FÖRSIKTIGHET RISK FÖR EXPLOSION OM BATTERIET BYTS UT TILL FEL TYP. KASSERA ANVÄNDA BATTERIER ENLIGT INSTRUKTIONERNA. Copyright Alla rättigheter förbehålles. Tillverkaren förbehåller sig rätten att göra tekniska ändringar. Tillverkaren ansvarar inte för skador som orsakas direkt eller indirekt av fel, försummelser eller avvikelser mellan enheten och denna dokumentation. Andra varumärken och logotyper är varumärken eller registrerade varumärken som tillhör respektive företag. Denna enhet är inte avsedd att användas i det direkta synfältet på arbetsplatser för uppvisningar. 2

3 Försäkran om Överensstämmelse Tillverkare: InFocus Corporation, SW 68th Parkway, Portland, Oregon USA Vi försäkrar under eget ansvar att denna projektor överensstämmer med följande direktiv och normer: EMC-direktiv 2004/108/EC ErP-direktiv 2009/125/EC EMC: EN 55022: 2010 EN 55024: 2010 EN : 2006+A2:2009 EN :2008 Lågspänningsdirektivet 2006/95/EC Säkerhet: IEC :2005; EN :2006+A12:2011 Varumärken Apple, Macintosh, ipod, ipod nano och iphone är varumärken eller varumärken som tillhör Apple Computer, Inc. IBM är ett varumärke eller ett registrerat varumärke som tillhör International Business Machines, Inc. DLP och DLP-logotypen är registrerade varumärken som tillhör Texas Instruments och BrilliantColor är ett varumärke som tillhör Texas Instruments. Microsoft, PowerPoint och Windows är varumärken eller registrerade varumärken som tillhör Microsoft Corporation. Adobe och Acrobat är varumärken eller registrerade varumärken som tillhör Adobe Systems Incorporated. InFocus, In Focus och INFOCUS (stiliserade) är antingen varumärken eller registrerade varumärken som tillhör InFocus Corporation i USA och övriga länder. OBS! Denna produkt omfattas av EU-direktivet 2002/96/EC för avfall från elektriska och elektroniska produkter ("WEEE"). WEEE-direktivet kräver att omfattad utrustning samlas in och hanteras separat från vanligt hushållsavfall inom alla EU-medlemsländer. Följ riktlinjerna hos din lokala miljömyndighet eller affären där du köpte produkten för insamling och återvinning. FCC-varning Denna enhet uppfyller kraven i del 15 av FCC-bestämmelserna. Användningen är underkastad följande två omständigheter: (1) Denna enhet får inte orsaka skadlig störning, och (2) denna enhet måste acceptera all störning som tas emot, inklusive störning som kan orsaka bristfällig funktion. Denna utrustning har testats och befunnits uppfylla gränserna för en digital enhet i klass B, enligt del 15 av FCC-bestämmelserna. Dessa begränsningar är avsedda att ge rimligt skydd mot skadliga störningar i heminstallationer. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte förekommer i en enskild installation. Om denna utrustning skulle orsaka skadlig störning på radio- eller TV-mottagning, vilket kan fastställas genom att enheten slås av och på, uppmanas användaren att försöka komma till rätta med interferensen genom att vidta en eller flera av följande åtgärder: --Rikta om eller omplacera mottagarantennen. --Öka avståndet mellan utrustningen och mottagaren. --Anslut utrustningen till ett uttag på en annan strömkrets än den som mottagaren är ansluten till. --Rådfråga återförsäljaren eller en erfaren radio/tv-tekniker. Ändringar eller modifieringar som inte uttryckligen har godkänts av InFocus Corporation kan ogiltigförklara användarens rätt att använda utrustningen. Kanada Denna digitala enhet i klass B efterlever Kanadas ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Myndighetsgodkännanden FCC, CE och CB Övriga landsspecifika godkännanden kan tillämpas. Se produktens etikett för certifiering. Detta dokument gäller regleringsmodell IN1146. Inspänning: V växelström, 9-4A, Hz InFocus förbehåller sig rätten att att ändra produkterbjudanden och specifikationer när som helst utan förvarning. 3

4 Produktöversikt ENTER Kensington-lås 2. Fokusreglage 3. Strömbrytare ( ) 4. Uppåtknapp ( ) 5. Knappen Enter (ENTER) 6. Vänster-knapp ( ) 7. Menyknapp ( ) 8. Neråt-knapp ( ) 9. Auto Source-knapp ( ) 10. Höger-knapp ( ) 11. IR-mottagare Ljudutgångskontakt 13. A/V-ingångskontakt 14. SD-kortplats 15. HDMI-anslutning 16. USB-anslutning 17. VGA-anslutning 18. Lins 19. Strömingång 20. Skruvhål för stativ 21. Lyftfot 4-10 är även funktionsknappar. Funktioner varierar beroende på aktuellt läge. Fjärrkontroll 1. Strömbrytare 2. Uppåtknapp 3. Auto Source-knapp 1 4. Menyknapp 2 5. Enter-knapp 4 6. Vänster-knapp 6 7. Höger-knapp 8. Zoom-knapp 8 9. Bildförhållande-knapp Neråt-knapp PC-knapp/konferens klar 12. HDMI-knapp Komponent-knapp (YPbPr) 14. Video-knapp/finjustera hemmabio 15. WiFi-knapp 16. SD/USB-knapp WiFi- och SD/USB-knapparna fungerar inte i EZ Suite-läget Tillbehör Översikt 1 2 Ström På/Av 1. Anslut strömkabeln till strömingången på baksidan av projektorn Anslut kontakten på den andra sidan av strömkabeln i ett eluttag. Statuslampan lyser rött i standby-läget. Standardtillbehör 1. Strömkabel/nätadapter 2. VGA-kabel 3. Fjärrkontroll (batterier medföljer ej) 4. Transportväska 3. Tryck på strömbrytaren ( ) för att slå på eller stänga av projektorn. Statuslampan lyser grönt när projektorn är påslagen. Standardtillbehören kan variera för olika regioner beroende på olika tillämplingar. Den medföljande strömkabeln varierar beroende på region. CR2025-batteri krävs för fjärrkontrollen. 4

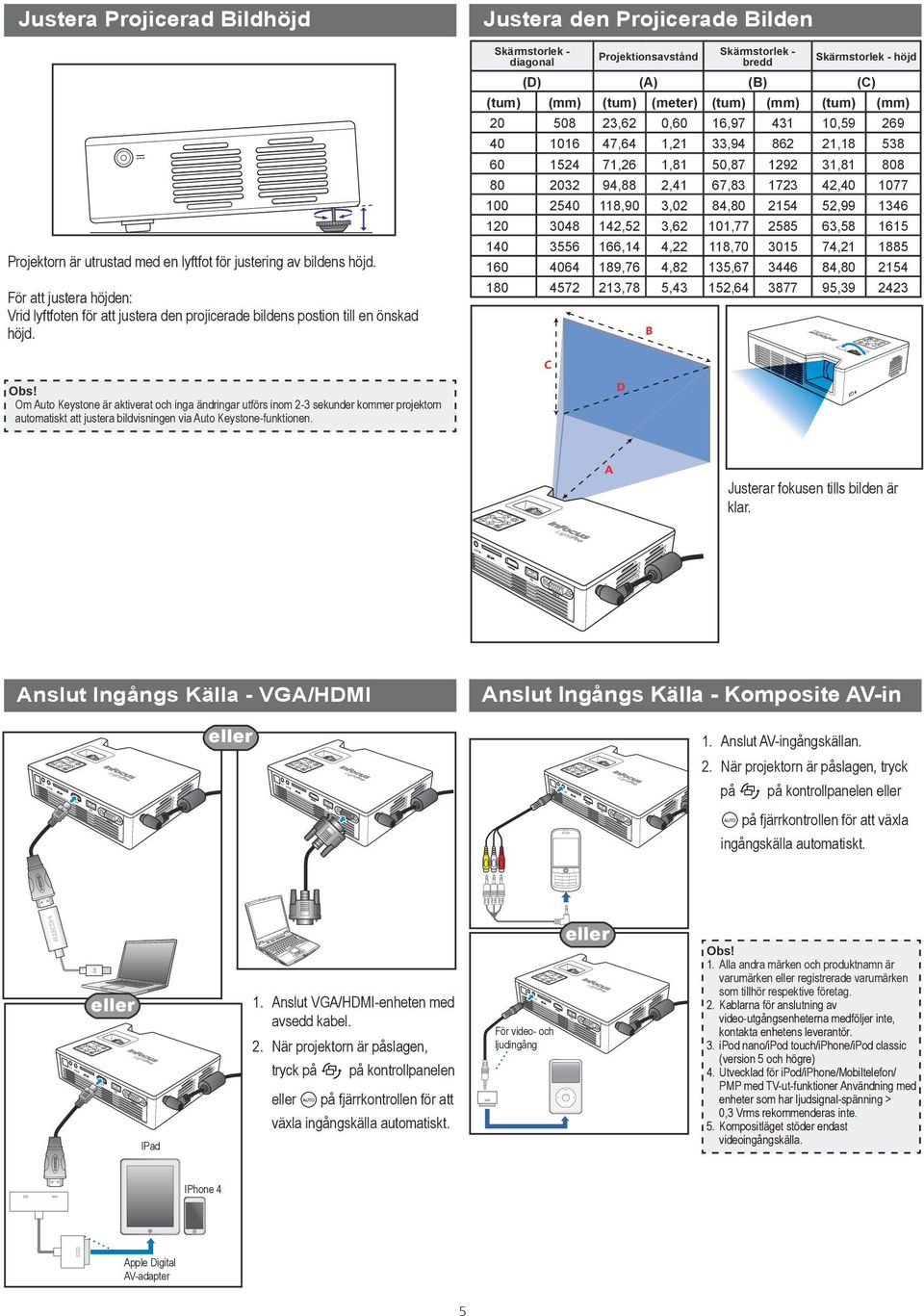

5 HDMI ENTER Justera Projicerad Bildhöjd Projektorn är utrustad med en lyftfot för justering av bildens höjd. För att justera höjden: Vrid lyftfoten för att justera den projicerade bildens postion till en önskad höjd. Justera den Projicerade Bilden Skärmstorlek - diagonal Projektionsavstånd Skärmstorlek - bredd Skärmstorlek - höjd (D) (A) (B) (C) (tum) (mm) (tum) (meter) (tum) (mm) (tum) (mm) ,62 0,60 16, , ,64 1,21 33, , ,26 1,81 50, , ,88 2,41 67, , ,90 3,02 84, , ,52 3,62 101, , ,14 4,22 118, , ,76 4,82 135, , ,78 5,43 152, , Om Auto Keystone är aktiverat och inga ändringar utförs inom 2-3 sekunder kommer projektorn automatiskt att justera bildvisningen via Auto Keystone-funktionen. Justerar fokusen tills bilden är klar. Anslut Ingångs Källa - VGA/HDMI eller Anslut Ingångs Källa - Komposite AV-in 1. Anslut AV-ingångskällan. 2. När projektorn är påslagen, tryck på på kontrollpanelen eller på fjärrkontrollen för att växla ingångskälla automatiskt. eller IPad 1. Anslut VGA/HDMI-enheten med avsedd kabel. 2. När projektorn är påslagen, tryck på eller på kontrollpanelen på fjärrkontrollen för att växla ingångskälla automatiskt. För video- och ljudingång eller 1. Alla andra märken och produktnamn är varumärken eller registrerade varumärken som tillhör respektive företag. 2. Kablarna för anslutning av video-utgångsenheterna medföljer inte, kontakta enhetens leverantör. 3. ipod nano/ipod touch/iphone/ipod classic (version 5 och högre) 4. Utvecklad för ipod/iphone/mobiltelefon/ PMP med TV-ut-funktioner Användning med enheter som har ljudsignal-spänning > 0,3 Vrms rekommenderas inte. 5. Kompositläget stöder endast videoingångskälla. IPhone 4 Apple Digital AV-adapter 5

6 LOCK ENTER Sätt in SD-kort Sätt in USB-flashminne Sätt in ett SD-kort i kortplatsen med guldkontakterna nedåt. Anslut ett USB-flashminne i USB-anslutningen på projektorns baksida. För att ta ut SD-kortet, dra bara ut det från kortplatsen. Ta inte ut SD-kortet när projektorn projicerar bild från kortet. Detta kan orsaka dataförlust eller skada kortet. Stöder SD-kort upp till 32 GB. SD-kortet ingår inte i paketet. Stöder USB-flashminnen med formaten FAT32 och NTFS. Montera projektorn Skruvhål för stativ *Standardstativ Skruva fast ett standarstativ i projektorns skruvhål. Stativet är ett extra tillbehör. 6

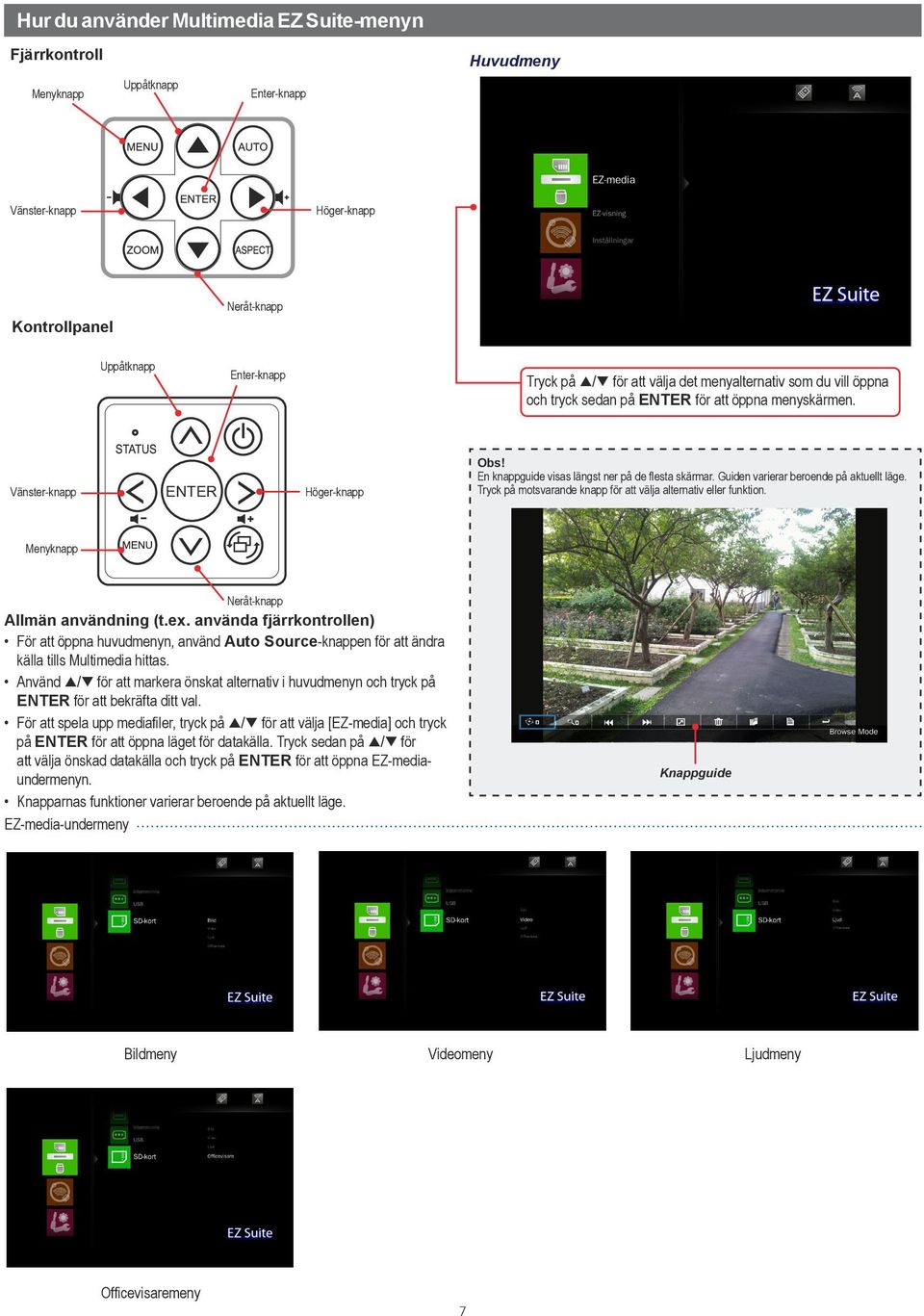

7 Hur du använder Multimedia EZ Suite-menyn Fjärrkontroll Huvudmeny Menyknapp Uppåtknapp Enter-knapp Vänster-knapp Höger-knapp Kontrollpanel Neråt-knapp Uppåtknapp Enter-knapp Tryck på p/q för att välja det menyalternativ som du vill öppna och tryck sedan på ENTER för att öppna menyskärmen. Vänster-knapp ENTER Höger-knapp En knappguide visas längst ner på de flesta skärmar. Guiden varierar beroende på aktuellt läge. Tryck på motsvarande knapp för att välja alternativ eller funktion. Menyknapp Neråt-knapp Allmän användning (t.ex. använda fjärrkontrollen) För att öppna huvudmenyn, använd Auto Source-knappen för att ändra källa tills Multimedia hittas. Använd p/q för att markera önskat alternativ i huvudmenyn och tryck på ENTER för att bekräfta ditt val. För att spela upp mediafiler, tryck på p/q för att välja [EZ-media] och tryck på ENTER för att öppna läget för datakälla. Tryck sedan på p/q för att välja önskad datakälla och tryck på ENTER för att öppna EZ-mediaundermenyn. Knapparnas funktioner varierar beroende på aktuellt läge. EZ-media-undermeny Knappguide Bildmeny Videomeny Ljudmeny Officevisaremeny 7

8 Visa Foton Visa foton från USB-flashminne eller SD-kort 2. Välj datakälla Byta datakälla Välj [Bild] Välj fotofil Förhandsgranska fil Sök fil Helskärmsläge (se sidan 9) Skärmen som visas kan variera beroende på datakällan som väljs i föregående steg. 8

9 Visa Foton - Helskärmsbild Om bildspelsfunktionen är aktiverad visas foton kontinuerligt i specifika intervaller. Knappguiden försvinner när knappsatsen inte används på tre sekunder. Tryck på valfri tangent för att visa knappguiden. För att ändra bildspelets inställningar, se fotoinställningarna nedan. Använd t/u för att navigera mellan menyalternativen. Tryck på Tryck på för att välja menyalternativet. att återgå till miniatyrvy. Kontroll av mediauppspelning Rotera foto Nästa foto Kopiera foto Zooma foto Starta bildspel Fotoegenskaper Föregående foto Radera foto Återgå till miniatyrvisning Fotoinställningar Välj [Bild] Välj [Inställningar] Justera inställningar p/q: Välj alternativ t/u: Justera inställningar Öppna inställningsmenyn Menyalternativ Skärmkvot Slideshow Bildspels varaktighet Beskrivning och tillgängliga alternativ Välj bildförhållande på displayen. Tillgängliga alternativ: Anpassa till skärm/helskärm/beskär till skärm Aktivera/inaktivera bildspelet. Tillgängliga alternativ: AV/PÅ Ange intervalltiden för varje bild som visas. Tillgängliga alternativ: 10 sek/30 sek/1 min 9

10 Spela upp Video Spela upp video från USB-flashminne eller SD-kort 2. Välj datakälla Byta datakälla Välj [Video] Välj videofil Spela upp fil Videouppspelningsläge (se sidan 11) Skärmen som visas kan variera beroende på datakällan som väljs i föregående steg. 10

11 Spela upp video - videouppspelningsläge Knappguiden försvinner när knappsatsen inte används på tre sekunder. Tryck på valfri tangent för att visa knappguiden. Använd t/u för att navigera mellan menyalternativen. Tryck på Tryck på för att välja menyalternativet. för att återgå till videofillista. Kontroll av mediauppspelning Bakåtspolning Paus/återuppta/ växla Snabbspolning framåt Upprepa Spela upp Videoinställningar Välj [Video] Välj [Inställningar] Justera inställningar p/q: Välj alternativ t/u: Justera inställningar Öppna inställningsmenyn Menyalternativ Skärmkvot Repeat Mode Beskrivning och tillgängliga alternativ Välj bildförhållande på displayen. Tillgängliga alternativ: Original/helskärm Ställ in läget videouppspelning. Tillgängliga alternativ: Singel/sekvens 11

12 Spela upp Musik Spela upp musik från USB-flashminne eller SD-kort 2. Välj datakälla Byta datakälla Välj [Ljud] Välj musikfil Spela upp fil Musikuppspelningsläge (se sidan 13) Skärmen som visas kan variera beroende på datakällan som väljs i föregående steg. 12

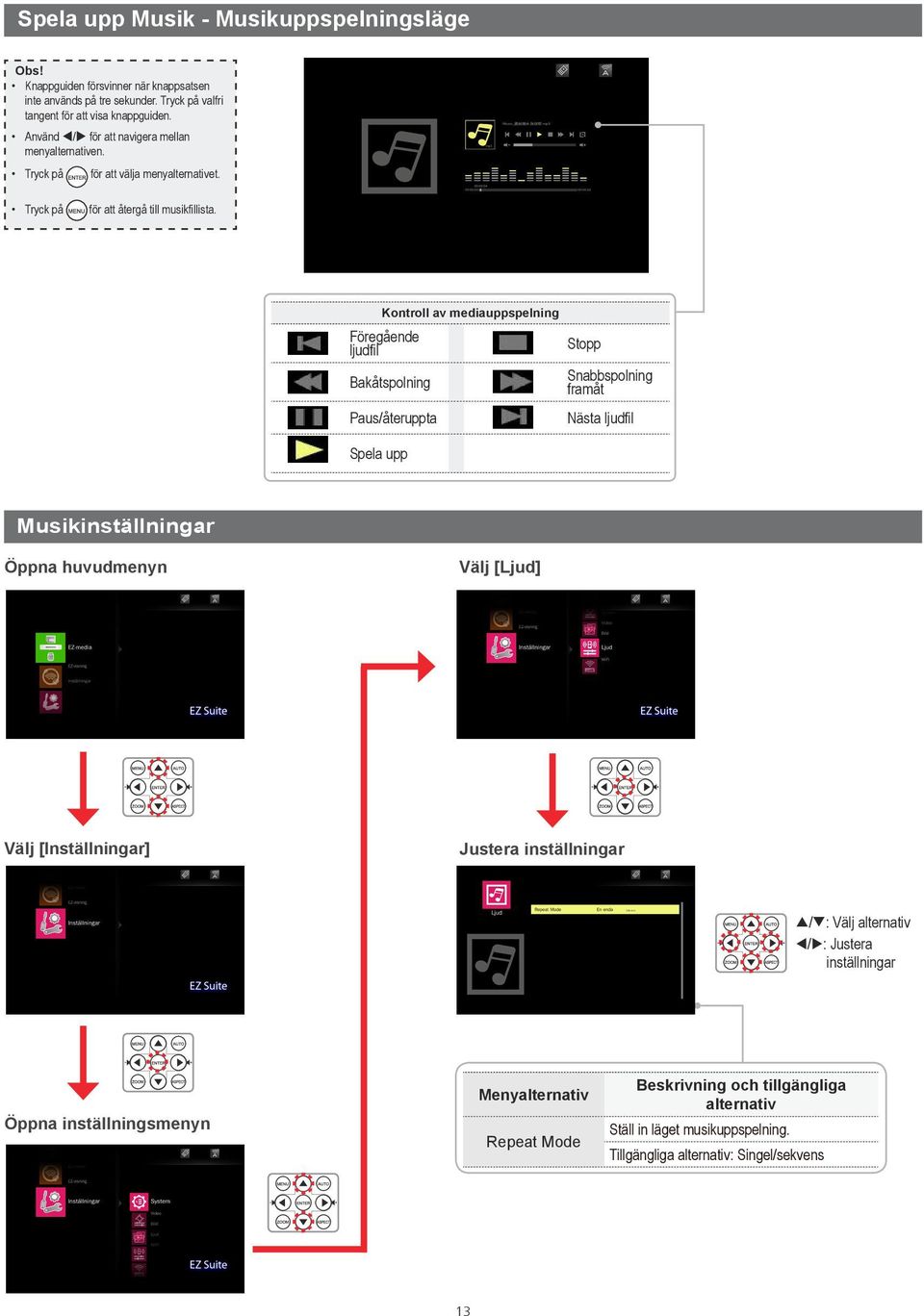

13 Spela upp Musik - Musikuppspelningsläge Knappguiden försvinner när knappsatsen inte används på tre sekunder. Tryck på valfri tangent för att visa knappguiden. Använd t/u för att navigera mellan menyalternativen. Tryck på för att välja menyalternativet. Tryck på för att återgå till musikfillista. Kontroll av mediauppspelning Föregående ljudfil Bakåtspolning Paus/återuppta Spela upp Stopp Snabbspolning framåt Nästa ljudfil Musikinställningar Välj [Ljud] Välj [Inställningar] Justera inställningar p/q: Välj alternativ t/u: Justera inställningar Öppna inställningsmenyn Menyalternativ Repeat Mode Beskrivning och tillgängliga alternativ Ställ in läget musikuppspelning. Tillgängliga alternativ: Singel/sekvens 13

14 Visa Dokument Visa dokument från USB-flashminne eller SD-kort 2. Välj datakälla Byta datakälla Välj [Officevisare] Välj fil Visa fil Visningsläge (se sidan 15) Skärmen som visas kan variera beroende på datakällan som väljs i föregående steg. 14

15 Visa Dokument - Visningsläge Knappguiden försvinner när knappsatsen inte används på tre sekunder. Tryck på valfri tangent för att visa knappguiden. Använd t/u för att navigera mellan menyalternativen. Tryck på för att välja menyalternativet. Tryck på för att återgå till presentationsfillista. Helskärmsvy Flytta sida vänster Flytta sida höger Kontroll av mediauppspelning Flytta sida upp Flytta sida ned Zooma in Zooma ut Anpassa till skärm/ höjd/bredd Stäng menyn Visa systeminställningar Gå till inställningsmeny/välj [System] Välj [Inställningar] Justera inställningar p/q: Välj alternativ t/u: Justera inställningar Menyalternativ Version Uppdatera Hostname Beskrivning och tillgängliga alternativ Visar fast programvaruversion. Gör att du kan uppdatera fasta programvaran på projektorn med ett SD-kort eller USB-minne. Låter dig ändra värdnamnet. 15

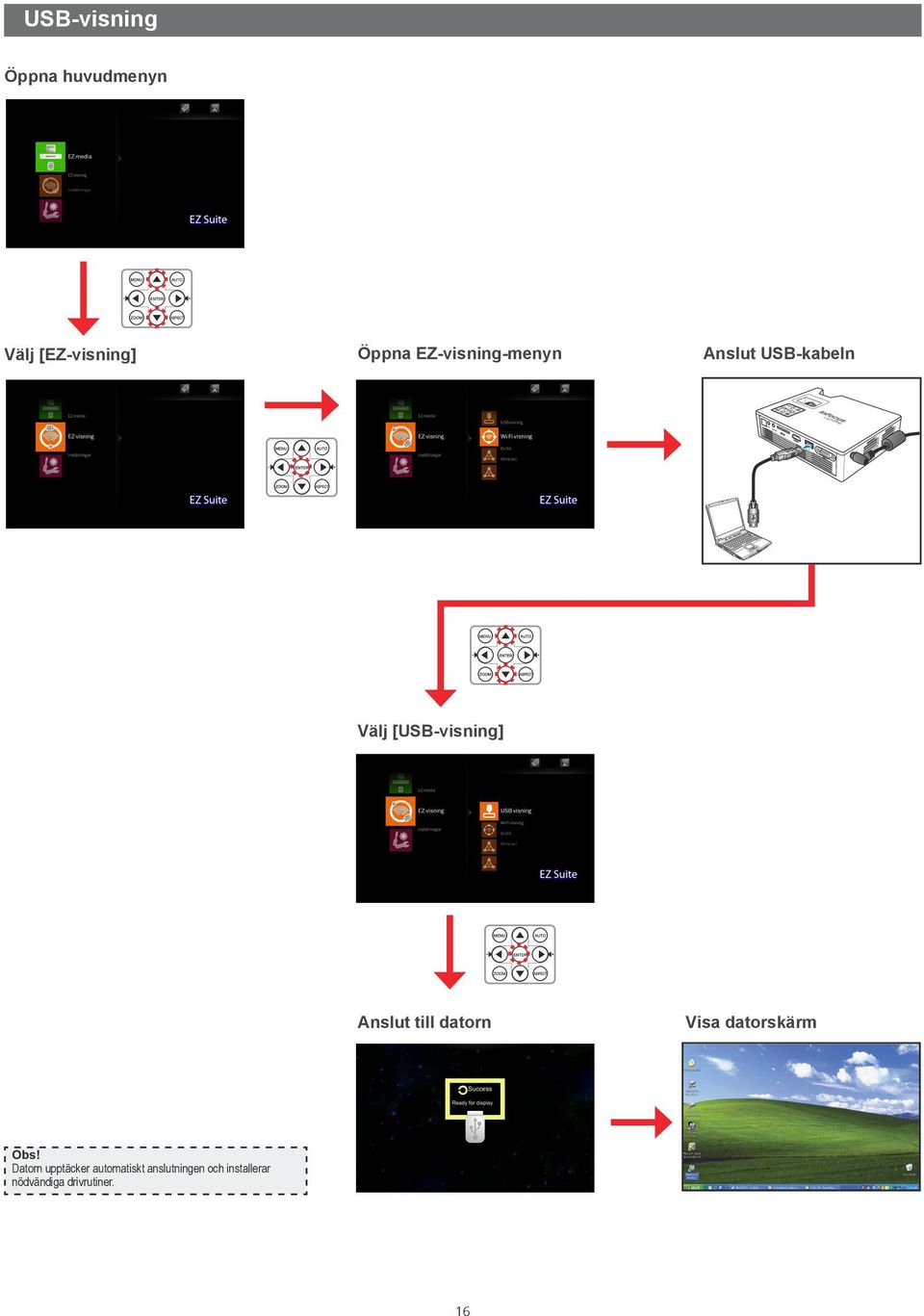

16 USB-visning Välj [EZ-visning] Öppna EZ-visning-menyn Anslut USB-kabeln Välj [USB-visning] Anslut till datorn Visa datorskärm Datorn upptäcker automatiskt anslutningen och installerar nödvändiga drivrutiner. 16

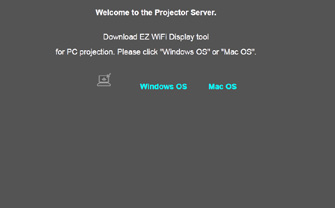

17 Wi-Fi-display När WiFi Display-funktionen används för första gången, hämta och installera EZ WiFi Display Tool-programvaran till datorn: På Windows skrivbord, dubbelklicka på "Windows OS". Följ instruktionerna på skärmen för att slutföra installationen av programvaran. IP-adress: Anslut Wi-Fi-dongeln. Välj [EZ-visning] Välj [Wi-Fi-visning] Anslut till datorn Välj namn på dongeln som anges i datorns lista för Trådlös nätverksanslutning. Vid den intitiala anslutningen tillfrågas du om lösenordet. Använd WPA-PSK med TKIP-kryptering och ange lösenordet " " och klicka sedan på Anslut. Starta programvaran "EZ WiFi" och visa datorskärmen Datorn justerar automatiskt skärmupplösningen när ansluten. 17

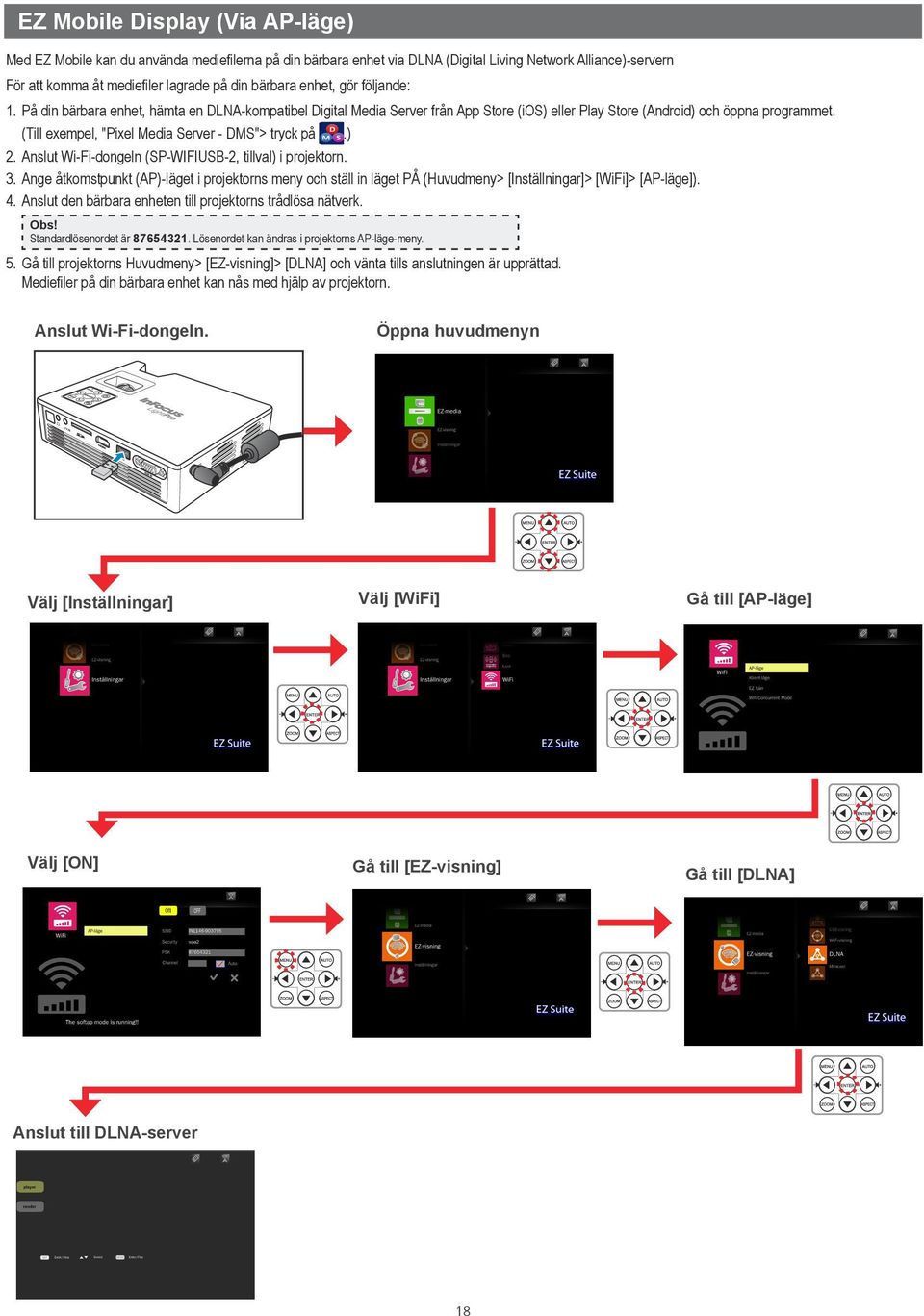

18 EZ Mobile Display (Via AP-läge) Med EZ Mobile kan du använda mediefilerna på din bärbara enhet via DLNA (Digital Living Network Alliance)-servern För att komma åt mediefiler lagrade på din bärbara enhet, gör följande: 1. På din bärbara enhet, hämta en DLNA-kompatibel Digital Media Server från App Store (ios) eller Play Store (Android) och öppna programmet. (Till exempel, "Pixel Media Server - DMS"> tryck på.) 2. Anslut Wi-Fi-dongeln (SP-WIFIUSB-2, tillval) i projektorn. 3. Ange åtkomstpunkt (AP)-läget i projektorns meny och ställ in läget PÅ (Huvudmeny> [Inställningar]> [WiFi]> [AP-läge]). 4. Anslut den bärbara enheten till projektorns trådlösa nätverk. Standardlösenordet är Lösenordet kan ändras i projektorns AP-läge-meny. 5. Gå till projektorns Huvudmeny> [EZ-visning]> [DLNA] och vänta tills anslutningen är upprättad. Mediefiler på din bärbara enhet kan nås med hjälp av projektorn. Anslut Wi-Fi-dongeln. Välj [Inställningar] Välj [WiFi] Gå till [AP-läge] Välj [ON] Gå till [EZ-visning] Gå till [DLNA] Anslut till DLNA-server 18

19 EZ Mobile Display (Via klient-läge) För att komma åt mediefiler lagrade på din bärbara enhet, gör följande: 1. På din bärbara enhet, hämta en DLNA-kompatibel Digital Media Server från App Store (ios) eller Play Store (Android) och öppna programmet. (Till exempel, "Pixel Media Server - DMS"> tryck på.) 2. Anslut Wi-Fi-dongeln (SP-WIFIUSB-2, tillval) i projektorn. 3. Gå till klientläget i projektorns meny och ställ in läget PÅ (Huvudmeny> [Inställningar]> [WiFi]> [Klient-läge]). 4. Anslut projektorn till en Wi-Fi-åtkomstpunkt. 5. Anslut den bärbara enheten till samma Wi-Fi-åtkomstpunkt som din projektor. 6. Gå till projektorns Huvudmeny> [EZ-visning]> [DLNA] och vänta tills anslutningen är upprättad. Mediefiler på din bärbara enhet kan nås med hjälp av projektorn. Anslut Wi-Fi-dongeln. Välj [Inställningar] Välj [WiFi] Gå till [Klient-läge] Välj [ON] Gå till [EZ-visning] Gå till [DLNA] Anslut till DLNA-server 19

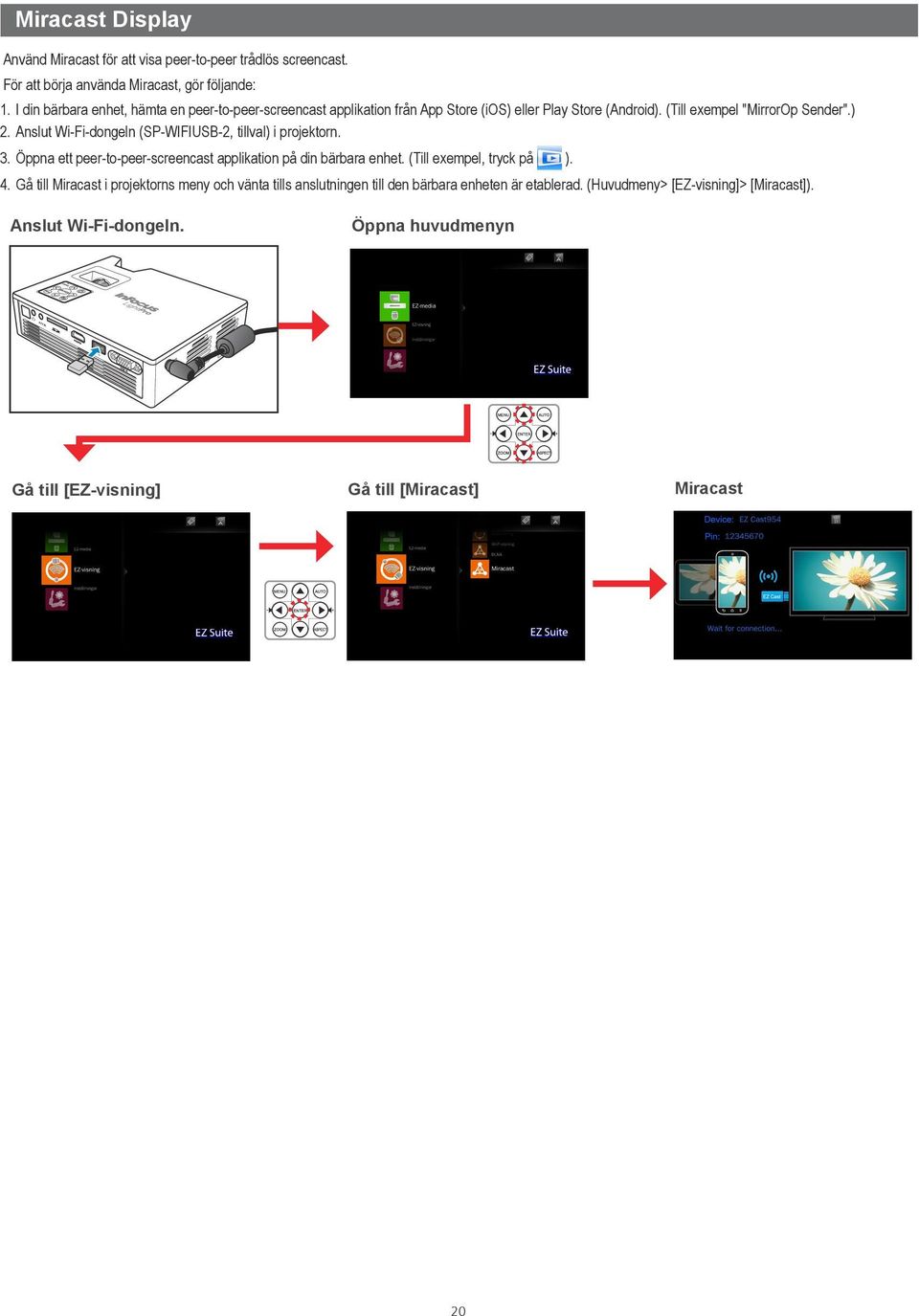

20 Miracast Display Använd Miracast för att visa peer-to-peer trådlös screencast. För att börja använda Miracast, gör följande: 1. I din bärbara enhet, hämta en peer-to-peer-screencast applikation från App Store (ios) eller Play Store (Android). (Till exempel "MirrorOp Sender".) 2. Anslut Wi-Fi-dongeln (SP-WIFIUSB-2, tillval) i projektorn. 3. Öppna ett peer-to-peer-screencast applikation på din bärbara enhet. (Till exempel, tryck på ). 4. Gå till Miracast i projektorns meny och vänta tills anslutningen till den bärbara enheten är etablerad. (Huvudmeny> [EZ-visning]> [Miracast]). Anslut Wi-Fi-dongeln. Gå till [EZ-visning] Gå till [Miracast] Miracast 20

21 EZ Remote Display Med EZ Remote kan du fjärrstyra projektorn från din bärbara enhet trådlöst. För att börja använda fjärrkontroll, gör följande: 1. I din bärbara enhet, hämta applikationen "EZ Remote" från App Store (ios) eller Play Store (Android). 2. Anslut Wi-Fi-dongeln (SP-WIFIUSB-2, tillval) i projektorn. 3. Gå till klient-läget i projektorns meny och ställ in läget PÅ (Huvudmeny> [Inställningar]> [WiFi]> [Klient-läge]). 4. Anslut projektorn till en Wi-Fi-åtkomstpunkt. 5. Gå till EZ Remote-läget i projektorns meny och aktivera läget (Huvudmeny> [Inställningar]> [WiFi]> [EZ fjärr]). Anslut Wi-Fi-dongeln Välj [Inställningar] Välj [WiFi] Gå till [AP-läge] Välj [ON] Välj [EZ fjärr] Välj [ON] 6. Anslut den bärbara enheten till samma Wi-Fi-åtkomstpunkt som din projektor. 7. Tryck på för att öppna "EZ Remote" och para ihop projektorn med din bärbara enhet. 8. I din bärbara enhet, använd navigeringsknapparna på skärmen för att styra din projektor. Välj [Projektor] Tryck på Använd navigeringsknapparna 21

22 WiFi Samtidigt Visningsläge Använda WiFi samtidigt läge för att visa och ändra programvaran och inställningar för kopplingspunkter i klientläge. Anslut Wi-Fi-dongeln. Välj [Inställningar] Välj [WiFi] Välj [Wifi Concurrent Mode] Förhandsgranska/ändra AP-inställningar 22

23 Justera menyinställningar för extern ingångskälla Välj ingångskälla När en videokälla är ansluten och påslagen, tryck på på fjärrkontrollen eller på kontrollpanelen för att automatiskt växla ingångskälla. Tillgängliga källor är i följande ordning: 1. VGA 2. HDMI 3. Komponent 4. Komposit 5. Multimedia Startpositionen i listan fastställs av den senaste anslutna ingångskällan. Öppna menyläget Tryck på på fjärrkontrollen eller på kontrollpanelen för att öppna menyläget. Menyfunktioner p Välj huvudmeny q u Öppna aktuell undermeny Dölj OSD-meny Funktioner i undermeny p Flytta upp t Justera q Flytta ner u inställningen Menyalternativ BILD-meny SKÄRM-meny INSTÄLLNING-meny ALTERNATIV-meny 23

24 Använda Huvudmenyn Se tabellen nedan för information om varje menyalternativ. Meny Menyalternativ Beskrivning BILD SKÄRM INSTÄLLNING ALTERNATIV Skärmläge Ljusstyrka Kontrast Färgton Skärpa Mättnad Avancerat Bildförhållande Overscan Digital zoom Auto Keystone Manuell Keystone Språk Projektor Placering Menyplacering Signal Tyst Volym Auto Sök Fläktläge Bakgrundsfärg Information Avancerat Ändra displayens ljusstyrka. Ändra ljusstyrkan i bilden. Ändra kontrasten i bilden. Justera balansen av röda, gröna och blå färger i bilden. Justera bildens skärpa eller mjukhet. Justera färgintensiteten. Ställ in avancerade inställningar för projicerad bild. Gamma BrilliantColor Färgtemperatur Färgrymd Stäng Justera färggammans skillnader mellan insignalens mörka och ljusa delar. Ökar ljusstyrkan genom att ändra färgerna. Välj färgtemperatur för displayen. Justera färgen för projicerad bild från en videoingångssignal. Återgå till BILD-undermeny. Välj bildförhållande på displayen. Aktivera overscan display (endast för HDMI-ingångssignal). Förstora den projicerade bilden digitalt. Automatisk justering av trapetsformad (keystone) förvrängning av projicerade bild. Manuell justering av trapetsformad (keystone) förvrängning av projicerade bild. Ställ in skärmspråk. Ställ in Projektor placering. Ställ in skärmplacering för OSD-menyn. Justera inställningarna för datorskärmen. Auto Fas Klocka H Position V Position Stäng Stänger av ljudet tillfälligt. Synkronisera skärmen automatiskt. Justera för att minska horisontellt brus. Justera för att minska vertikalt brus. Flytta skärmpositionen horisontellt. Flytta skärmpositionen vertikalt. Återgå till INSTÄLLNING-undermeny. Justerar volymen på den inbyggda högtalaren. Upptäcker automatiskt ingångssignalen när projektorn är påslagen. Ställ in fläkthastigheten efter höjden. Ställ in skärmens bakgrundsfärg när det inte hittas någon ingångssignal. Visar projektorinformation. Konfigurera övriga allmänna inställningar. Snabb Start Auto Stäng Av Slår på projektorn automatiskt när strömförsörjningen slås på. Ställer in att projektorn ska stängas av automatiskt när den är overksam under en förinställd tid. Återställ Alla Inst. Återställer alla inställningar till fabriksinställningar. Stäng Återgå till ALTERNATIV-undermeny. 24

25 Supportlista för Mediafiler Video Filtyp Video Upplösning Bithastighet Bildhastighet Ljudkod Anmärkning AVI MKV XVID MPEG4 H.264 M-JPEG WMV3 1080P 20 Mbps 30 fps TS H P 20 Mbps 30 fps DAT VOB MPG MPEG MOV MP4 3GP RM RMVB MPEG P 20 Mbps 30 fps MPEG-4 H.264 H.263 RV3 RV4 1080P 20 Mbps 30 fps 720P 5 Mbps 30 fps WMV WMV3 1080P 20 Mbps 30 fps AC3 DTS MPEG1/2/3 PCM ADPCM AAC AC3 AAC MPEG1/2/3 DTS LPCM MPEG1/2/3 AC3 DTS LPCM AAC AMR PCM ADPCM Cook (RA4) AAC (RA9) RACP (RA10) WMA2 WMA3 Inget stöd VC-1 AP H.264 stöder mindre än fyra referensramar H.264 stöder mindre än fyra referensramar H.264 stöder mindre än fyra referensramar Inget stöd VC-1 AP Foto Bildtyp (tilläggsnamn) JPEG JPG BMP Undertyp Kodtyp Max. pixlar Baslinje Progressiv YUV400 YUV420 YUV422 YUV440 YUV444 YUV400 YUV420 YUV422 YUV440 YUV444 Ingen begränsning Ingen begränsning Ingen begränsning Ingen begränsning Ingen begränsning Bredd<=10240 och höjd <= 6400 Ingen begränsning Dokument Versioner som stöds Microsoft Office 95 Microsoft Office 97 Microsoft Office 2000 Microsoft Office 2003 Microsoft Office 2007 Microsoft Office 2010 Musik Musiktyp (tilläggsnamn) Microsoft Officeanvändning Word Power Point Excel Adobe PDF Samplingsfrekvens (KHz) filtillägg.doc.docx.ppt.pptx.xls.xlsx.pdf Bithastighet (Kbps) MP1/MP2/MP WMA OGG ADPCM-WAV PCM-WAV AAC

26 Specifikationer Objekt Beskrivning Modell IN1146 Imager DMD WXGA 0,45" Naturlig upplösning 1280x800 WXGA Projektionsavstånd 0,9-2,4 m (2ft 11in till 7ft 10in) Projiceringens skärmstorlek 20"-150" (0,5 m till 3,81 m) Fokus Manual Projiceringskvot 1.4 Vertikal Keystone ±40 Projektionslägen Bordsskiva, främre projektion/bakre projektion Standardupplösningar ingångar upp till SXGA+ (60 Hz) SDTV/EDTV/HDTV 480i, 480p, 576i, 567p, 720p, 1080i Videosignal NTSC/ NTSC4.43/ PAL (Inklusive PAL-M, PAL-N)/SECAM/ PAL60" Horisontell frekvens 30,5-91,1kHz Vertikal frekvens Hz Säkerhetscertifieringar CE, CB, FCC Drifttemperatur 0-40 C Mått (BxHxD) 175 x 44,5 x 138 mm Ineffekt AC-adapter 100~240 V, 50Hz/60Hz Strömförbrukning Typiskt värde 85 W vid 110 Vac Standby <0,5 W Lampa LED Lampans livslängd timmar Högtalare 2Wx2 VGA (15-pinnars D-sub) HDMI Ingångsportar A/V In 3,5 mm USB SD-kort Säkerhet Kensingtonplats Felsökning Om du får problem med din projektor, se följande information. Om problemet kvarstår, kontakta din lokala återförsäljare eller servicecenter. Bildproblem 33Ingen bild visas på skärmen Se till att strömkabeln är korrekt och säkert ansluten. Se till att stiften på kontakterna inte är böjda eller avbrutna. Se till att projektorn är påslagen. 33Bilden är ur fokus. Justera fokusreglaget. Kontrollera att projektorduken är placerad inom det nödvändiga avståndet på 0,9 till 2,4 meter (2 fot och 11 tum till 7 fot och 10 tum) från projektorn. Se sidan 5. 33Bilden är för liten eller för stor Flytta projektorn närmare eller längre bort från skärmen. Ljudproblem 33Inget ljud Vid musikuppspelning, tryck på t/u på fjärrkontrollen eller / på kontrollpanelen. När projektorn uppnår 85 C stängs den automatiskt av p.g.a. det inbyggda temperatursskyddet. Detta är inte en felfunktion. Låt projektorn svalna innan den slås på igen. Gällande Modell: IN1146 Artikelnummer: 4J
