2 Försäkran om överensstämmelse Tillverkare: InFocus Corporation, SW Parkway Avenue, Wilsonville, Oregon USA Europeiskt kontor: Louis Armstrongweg 110, 1311 RL Almere, Nederländerna Vi försäkrar under eget ansvar att denna projektor överensstämmer med följande direktiv och normer: EMC-direktiv 2004/108/EC EMC: EN EN EN EN Direktivet om lågspänning 73/23/EEC, ändringar enligt 93/68/EEC Säkerhet: IEC 60950:2a utgåvan /A4:1996 Maj 2004 Varumärken Microsoft, PowerPoint, Word, Excel och Windows är varumärken eller registrerade varumärken som tillhör Microsoft Corporation. Digital Light Processing är ett varumärke eller ett inregistrerat varumärke som tillhör Texas Instruments. Adobe och Acrobat är varumärken eller registrerade varumärken som tillhör Adobe Systems Incorporated. InFocus, In Focus och INFOCUS (stiliserad) är antigen inregistrerade varumärken eller varumärken som tillhör InFocus Corporation i USA och andra länder. FCC Varning Denna utrustning har testats och funnits överensstämma med gränserna för en Klass A digital enhet, i enlighet med avsnitt 15 i FCC-reglerna. Syftet med dessa gränser är att ge rimligt skydd mot skadliga störningar när utrustningen används i kommersiella miljöer. Denna utrustning genererar, använder och kan utstråla radiofrekvent energi. Om den inte installeras och används enligt anvisningarna i handboken kan den orsaka skadliga störningar i radiokommunikationer. Användning av denna utrustning i bostadsområden kommer troligtvis att orsaka skadliga störningar, varvid användaren måste åtgärda störningarna på egen bekostnad. Ändringar eller modifieringar som inte uttryckligen godkänts av InFocus Corporation kan ogiltigförklara behörigheten att använda utrustningen. EN varning Detta är en Klass A-produkt. I bostadsområden kan den orsaka radiostörningar för vilka användaren måste vidtaga fullgoda korrigerande åtgärder. Det typiska användningsområdet är i ett konferensrum, sammanträdesrum eller en föreläsningssal. Kanada Denna digitala Klass A-apparat överensstämmer med den kanadensiska normen ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. Myndighetsgodkännande UL, CUL Andra godkännanden som är specifika för vissa länder kan gälla, se produktens certifikatetikett. Denna handbok gäller modell IN10, M6, LP70+ och M2+. InFocus förbehåller sig rätten att ändra produkterbjudanden och -specifikationer när som helst. 1

3 Innehållsförteckning Introduktion Ansluta en dator Nödvändiga datoranslutningar Visa en datorbild Bildjustering Ansluta en videoenhet Stänga av projektorn Felsöka dina inställningar Använda knappsatsen Använda fjärrkontrollen Optimera datorbilder Presentationsfunktioner Optimera videobilder Anpassa projektorn Använda menyerna Menyn Bild Menyn Inställningar Underhåll Rengöra objektivet Rengöra lampfiltren Använda säkerhetslåset Byta ut projektionslampan Bilaga Projicerad bildstorlek Viktiga åtgärder för säker drift Placera projektorn i horisontellt läge som inte är mer än 15 grader från axeln. Placera projektorn i ett välventilerat rum och se till att luftintagen och luftutsläppen inte är tilltäppta. Placera inte projektorn på en bordsduk eller annat mjukt material som kan blockera ventilationsöppningarna. Placera projektorn minst 1,2 m (4 fot) från varmlufts- eller kalluftsventiler. Endast InFocus-lampor har testats och godkänts för användning i den här projektorn. InFocus är inte ansvarigt för andra lampors prestationer, säkerhet eller certifiering. Användning av andra lampor är ett brott mot projektorgarantin och ogiltigförklarar alla certifieringsmärken på den här projektorn. Använd endast den nätsladd som medföljer apparaten. Vi rekommenderar att du använder ett kontaktdon med överspänningsskydd. Läs denna handbok för korrekta start- och avstängningsprocedurer. Varning: Hg-lampan innehåller kvicksilver. Hantera den i enlighet med lokala föreskrifter för avyttring. Se I den osannolika händelsen att lampan sprängs sönder kan partiklar komma ut genom ventilöppningarna på sidan av projektorn. När projektorn slås på ska du tillse att alla personer, mat och drycker befinner sig på säkert avstånd runt projektorn, se området markerat med "X" nedan. 3 / 1 m 2 / 0.6 m Följ dessa anvisningar för att hjälpa till att säkerställa bildkvaliteten och lampans brinntid under projektorns livstid. Underlåtenhet att följa dessa anvisningar kan påverka garantin. Fullständiga uppgifter om garantin finns i häftet Garanti. 2

4 Introduktion Den nya digitala XGA-projektorn med en upplösning på 1024x768 är specifikt utformad för bärbarhet, konnektivitet och samarbete. Projektorn är lätt att koppla in, lätt att använda, lätt att transportera och lätt att underhålla. Produktspecifikationer Besök vår webbplats på för att läsa om de senaste specifikationerna för din multimediaprojektor, eftersom specifikationerna kan ha ändrats. Tillbehör Standardtillbehören som medföljer din projektor anges i användarhandboken. Extratillbehör finns på vår webbplats på eller hos en lokal återförsäljare. Registrering online Registrera din projektor på vår webbplats på adress register för att aktivera din garanti och få produktuppdateringar, meddelanden och registreringsincitament. Projektorns komponenter och funktioner zoomring knappsats fokusring fjärrkontrollsensor (IR) anslutningar strömanslutninsäkerhets- lås fjärrkontrolls- sensor (IR) frigöringsknapp för fotstöd högtalare 3 Justerbar fot justeringsfot lamphuset

5 Anslutningspanel Projektorn har dator- och videoanslutningar: en M1-D/A (HD, DVI och dator) en S-video en RCA-kompositvideo en ljudingång Anslutningspanel S-video Dator Ljud in Kompositvideo 4

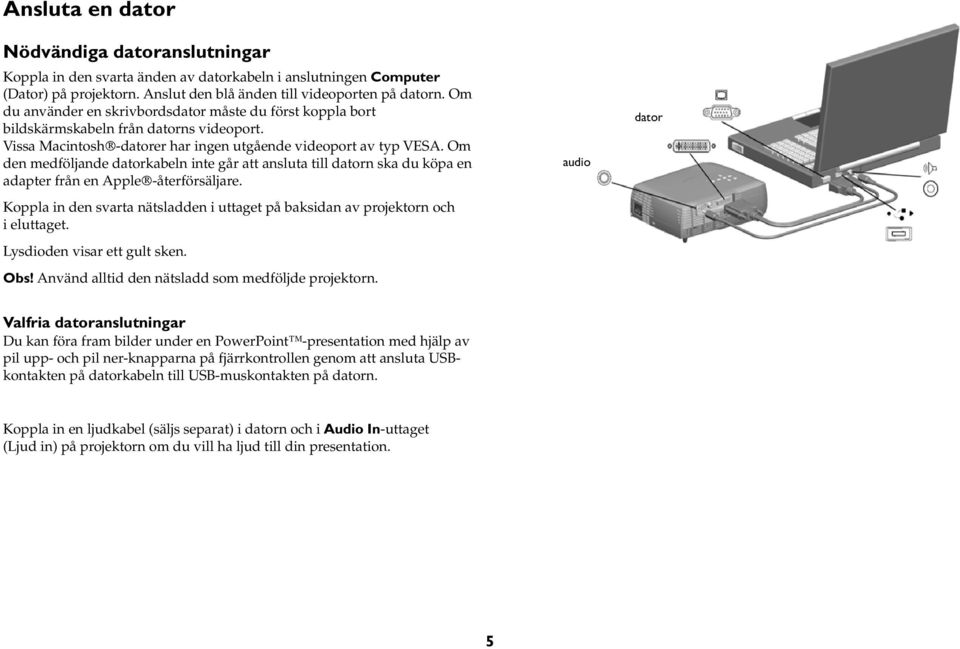

6 Ansluta en dator Nödvändiga datoranslutningar Koppla in den svarta änden av datorkabeln i anslutningen Computer (Dator) på projektorn. Anslut den blå änden till videoporten på datorn. Om du använder en skrivbordsdator måste du först koppla bort bildskärmskabeln från datorns videoport. Vissa Macintosh -datorer har ingen utgående videoport av typ VESA. Om den medföljande datorkabeln inte går att ansluta till datorn ska du köpa en adapter från en Apple -återförsäljare. Koppla in den svarta nätsladden i uttaget på baksidan av projektorn och i eluttaget. Lysdioden visar ett gult sken. Obs! Använd alltid den nätsladd som medföljde projektorn. anslut datorkabeln audio dator Valfria datoranslutningar Du kan föra fram bilder under en PowerPoint -presentation med hjälp av pil upp- och pil ner-knapparna på fjärrkontrollen genom att ansluta USBkontakten på datorkabeln till USB-muskontakten på datorn. Koppla in en ljudkabel (säljs separat) i datorn och i Audio In-uttaget (Ljud in) på projektorn om du vill ha ljud till din presentation. 5

7 Visa en datorbild Avlägsna objektivskyddet. avlägsna objektivskyddet Tryck på Power (strömknappen) ovanpå projektorn eller på fjärrkontrollen. Tryck på strömknappen Lysdioden blinkar grönt och fläkten startar. När lampan startar visas startskärmen på filmduken och strömlampan lyser stadigt grönt. Det kan ta några minuter för bilden att uppnå full ljusstyrka.? Ingen startbild? Du får hjälp på sida 9. Starta din dator. slå på datorn Datorbilden bör visas på filmduken. Om så inte är fallet ska du trycka på knappen för Source (källa) på knappsatsen. Se till att den externa videoutgången på den bärbara datorn är aktiv. aktivera bärbar dators externa port Många bärbara datorer slår inte automatiskt på sin externa videoport när en projektor ansluts. Det finns vanligtvis en tangentkombination, till exempel FN + F8 eller CRT/LCD, som slår på och stänger av den externa bildskärmen. Leta reda på tangenten som är märkt CRT/LCD eller en tangent med en bildskärmssymbol. Tryck på FN och den märkta funktionstangenten samtidigt. Se dokumentationen för den bärbara datorn för att få reda på vilken tangentkombination du ska använda.? Ingen datorbild? Du får hjälp på sida 9. 6

8 Justera bilden Justera projektorns höjd, om det behövs, genom att trycka på frigöringsknappen så att du kan höja fotstödet. Rotera vid behov justeringsfoten (som finns i det nedre bakre vänstra hörnet). justera höjden frigöringsknapp för fotstöd justeringsfot Placera projektorn på önskat avstånd från filmduken, så att objektivet är vinkelrätt mot filmduken. Se tabellen för filmduksstorlekar och avstånd på sidan sida 29. justera avståndet 10 m/ 33 fot 22,2 fot/ 6,8 m 3 m/ 9,9 fot 6,7 fot/ 2 m 1,5 m/ 4,9 fot 3,3 fot/ 1 m Justera zoom- eller fokusringarna genom att rotera dem tills du får lämplig bildstorlek och skärpa. justera zoomning och fokus zoom fokus Om bilden inte är rektangulär kan du justera de vertikala, digitala keystoneinställningarna med knapparna på knappsatsen. Tryck på den övre knappen för Keystone för att minska den övre delen av bilden och tryck på den nedre knappen för Keystone för att minska den nedre delen av bilden. Du kan justera keystone via menyerna. Se sida 20. justera keystone Justera kontrasten eller ljusstyrkan i menyn Bild. Se sida 19 för att få hjälp med menyerna. 7

9 Ansluta en videoenhet Om din videoenhet använder en rund S-video-kontakt med fyra stift ska du ansluta S-video-kabeln till S-video ut-kontakten på videoenheten och sedan till video 1-kontakten på projektorn. Om enheten använder en kompositvideokontakt, anslut kompositvideokabeln till kontakten för komposit ut på videoenheten och till video 2-kontakten på projektorn. För ljud ansluter du en y-kabel med minikontakt till Audio in-kontakten (Ljud in) på projektorn och till videoenhetens vänstra och högra kontakter för ljud ut. koppla in S-video- och ljudkablar audio S-video S-video audio Koppla in den svarta nätsladden i uttaget på baksidan av projektorn och i eluttaget. koppla in kablar för kompositvideo och ljud Obs! Använd alltid den nätsladd som medföljde projektorn. audio video video V H audio 8

10 Stänga av projektorn Projektorn släcker bilden automatiskt när ingen aktiv källa detekteras under 30 minuter. Denna funktion hjälper till att bevara projektorns livslängd. Bilden återvänder när en aktiv källa detekteras eller när du trycker på fjärrkontrollen eller knappsatsen. Skärmsläckare Du kan ange att bilden ska släckas efter fem minuter genom att aktivera alternativet Skärmsläckare i menyn Inställningar > System. Se sida 24. Det finns sex tidsalternativ för funktionen Skärmsläckare. De går från fem till trettio minuter, med femminutersintervall. Energisparare Projektorn har också en funktion för energibesparing, Power Save, som automatiskt stänger av lampan om ingen signal identifieras under 20 minuter. Efter 10 minuter utan signal går projektorn in i viloläget. Om en aktiv signal mottas innan projektorn går in i viloläget, kommer bilden att visas. Du måste trycka på Power (strömknappen) för att visa en bild efter det att 30 minuter har passerat. När Power Save är aktiverad är Screen Save avaktiverad. Se sida 24. Stänga av projektorn Stäng av projektorn genom att trycka på Power och bekräfta att du vill stänga av projektorn genom att återigen trycka på Power inom tre sekunder. Du kan avbryta avstängningen genom att inte trycka på Power den andra gången. Lampan stängs av och lysdioden blinkar med gult sken i ungefär en minut medan fläktarna körs för att kyla av lampan. När lampan har svalnat lyser lysdioden med gult sken och fläktarna stannar. Dra ur strömsladden för att stänga av projektorn helt och hållet. 9 Felsöka dina inställningar Hoppa över detta avsnitt och gå till nästa avsnitt (sida 17) om bilden visas på rätt sätt på filmduken. Gör en felsökning om den inte visas på rätt sätt. Lysdioder Lamplysdioden ovanpå projektorn (sida 16) kommer att varna dig om vissa problem uppstår. En lysdiod med stadigt rött sken innebär att det är dags att byta ut lampan. Se sida 27. En blinkande röd lysdiod innebär olika saker baserat på antalet "blinkningar". När den har blinkat 1 5 gånger stängs ljuset av i två sekunder och sedan upprepas blinkningen. Ett blink, lampan tänds inte: Stäng av projektorn och vänta minst en minut, slå sedan på projektorn igen. Om blinkandet fortsätter är det kanske dags att byta ut lampan. Två blinkningar: Lampans återstående användningstid är kort. För utbyte av lampan, se sida 27. Tre eller fyra blinkningar: Oväntad avstängning (tre blinkningar) eller fläktfel (fyra blinkningar). Stäng av projektorn och vänta minst en minut, slå sedan på projektorn igen. Om blinkandet fortsätter kan projektorn behöva service, gå till Fem blinkningar: Projektorn är överhettad. Stäng av projektorn och avlägsna allt som eventuellt blockerar luftventilerna. Låt projektorn vara avstängd i minst en minut för att låta den svalna av innan du slår på den igen. Viktigt: Kontinuerlig drift vid hög temperatur kan minska lampans och/eller projektorns användningstid. Den andra lysdioden ovanpå projektorn indikerar projektorns normala läge. En lysdiod med stadigt grönt sken innebär att projektorn är på. En blinkande lysdiod med grönt sken innebär att lampan är påslagen. Grönt innebär att projektorn är i skärmsläckar- eller energisparläge. En lysdiod med blinkande gult sken innebär att lampan antingen värms upp eller kyls ner för att gå till viloläge. En lysdiod med stadigt gult sken innebär att projektorn är i viloläge.

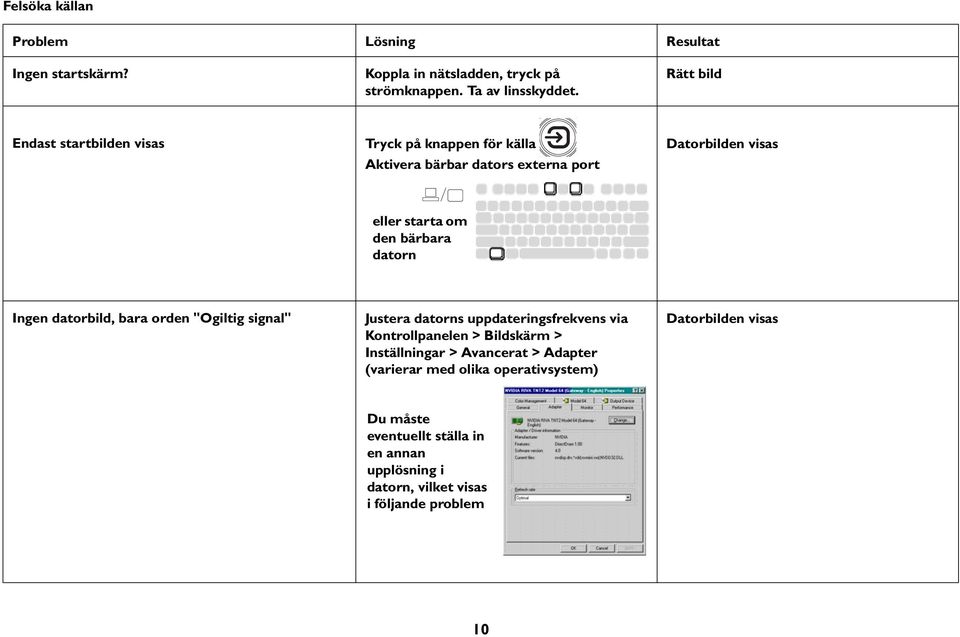

11 Felsöka källan Problem Lösning Resultat Ingen startskärm? Koppla in nätsladden, tryck på strömknappen. Ta av linsskyddet. Rätt bild Endast startbilden visas Tryck på knappen för källa Aktivera bärbar dators externa port Datorbilden visas eller starta om den bärbara datorn Ingen datorbild, bara orden "Ogiltig signal" Justera datorns uppdateringsfrekvens via Kontrollpanelen > Bildskärm > Inställningar > Avancerat > Adapter (varierar med olika operativsystem) Datorbilden visas Du måste eventuellt ställa in en annan upplösning i datorn, vilket visas i följande problem 10

12 För dator: Suddig eller beskuren bild A A Ställ in datorns upplösning på projektorns standardupplösning. (Start > Inställningar > Kontrollpanelen > Bildskärm > fliken Inställningar. Välj 1024x768.) För en bärbar dator inaktiverar du den bärbara datorns bildskärm eller aktivera läget för två bildskärmar Bilden tydlig och inte avklippt A För Macintosh: Bilden är otydlig eller avklippt A A Ställ in upplösningen för datorns bildskärm på samma som för projektorn (menyn Apple > Systeminställningar > Bildskärm, och välj 1024x768) Bilden tydlig och inte avklippt A 11

13 Det enda som visas är bakgrunden på min bärbara dator, inte skrivbordsikonerna Inaktivera "Utöka mitt Windowsskrivbord" i Kontrollpanelen > Bildskärm > Inställningar > Bildskärm 2 (kommandot varierar mellan olika operativsystem) Projicerad bakgrund och skrivbord Avmarkera detta alternativ och klicka sedan på Verkställ Videon som är inbäddad i min PowerPointpresentation spelas inte upp på filmduken Stäng av den interna LCD-skärmen på din bärbara dator Den inbäddade videon spelas upp korrekt 12

14 Felsöka projektorn Problem Lösning Resultat Bilden är inte rektangulär Justera keystone på knappsatsen eller i menyn Bild Rektangulär bild Bilden är oskarp Justera med fokusobjektivet eller Skärpa i menyn Bild > Avancerat Rätt bild AB AB Bilden passar inte på en 16:9-filmduk Ändra bildförhållandet till 4:3 eller16:9 i menyn Bild > Bildförhållande Rätt bild 13

15 Bilden är spegelvänd Stäng av Bakifrån i menyn Inställningar > System Rätt bild A AB De projicerade färgerna matchar inte källan Justera Färg, Nyans, Färgtemperatur, Ljusstyrka, Kontrast via menyerna Rätt bild COLOR COLOR Bilden är inte centrerad på filmduken Lampan tänds inte, lampans lysdiod blinkar rött (fem blinkningar) Flytta projektorn, justera zoomningen, justera höjden Justera den vågräta eller lodräta positionen i menyn Bild > Avancerat Kontrollera att ventilöppningarna inte är blockerade; låt projektorn svalna under en minut Rätt bild Koppla från projektorn; vänta i en minut; anslut åter projektorn och slå på den: lampan tänds 14

16 Meddelandet "Byt lampa" visas vid start, lampan tänds inte, lampan tänds inte, lampans lysdiod blinkar rött (två blinkningar) Lampan måste bytas ut (sida 27) Lampan tänds Har du fortfarande problem? Besök avsnittet Service and Support på vår webbplats eller ring oss om du behöver hjälp. Denna produkt har en begränsad garanti. En utökad garanti finns att köpa hos din återförsäljare. När du skickar in projektorn för reparation rekommenderar vi att du skickar den i originalförpackningen eller låter ett professionellt förpackningsföretag sköta inpackningen. Försäkra din försändelse för hela dess värde. 15

17 Använda knappsatsen De flesta knappar är beskrivna i detalj i andra avsnitt, men här följer en översikt över funktionerna: power (strömknappen) slår på (sida 6) och stänger av projektorn. menu (meny) öppnar menyerna (sida 19). source (källa)/select (välj) bekräftar de val som har gjorts i menyerna och väljer källor (sida 19). uppåt-/nedåt-/höger-/vänsterpilar navigerar till och justerar inställningar i menyerna (sida 19). keystone justerar bildens fyrkantiga form (sida 7). Du kan dessutom justera keystone via menyerna. Se sida 20. volume (volym) justerar ljudet (sida 18). lysdiod 16

18 Använda fjärrkontrollen Fjärrkontrollen använder två AA-batterier. Du installerar dem lätt genom att skjuta av luckan på fjärrkontrollens baksida, rikta in + och - på batterierna, sätta batterierna på plats och sätta tillbaka luckan. Obs! När du byter ut batterierna ska du tänka på att fjärrkontrollen kan skadas allvarligt om du sätter i batterier av annan typ än de som medföljde projektorn. Kasta bort batterierna på ett miljövänligt sätt. Rikta fjärrkontrollen mot projektorns framsida (inte mot datorn) när du ska använda den. Området för optimal användning är ungefär 4,5 m (15 fot). Tryck på fjärrkontrollens Power (strömknapp) för att slå på eller stänga av projektorn (se sida 9 för information om hur du stänger av projektorn). Tryck på fjärrkontrollens Menu-knapp (menyknapp) för att öppna projektorns menysystem. Navigera med hjälp av pilknapparna och knappen Select (Välj) för att välja funktioner och justera värdena i menyn. Se sida 19 för ytterligare information om menyerna. Det finns också en knapp kallad Source (Källa) på fjärrkontrollen som används för att växla mellan olika källor. Om du ansluter USB-delen av M1-DA-datorkabeln (sida 5) kan du använda navigeringsknapparna pil upp och pil ner för att föra fram bilder i en PowerPoint-presentation. Felsöka fjärrkontrollen Kontrollera att batterierna är riktade åt rätt håll och att de inte är slut. Kontrollera att du pekar fjärrkontrollen mot projektorn eller filmduken, inte datorn, och att du befinner dig inom ett avstånd på 4,5 m (15 fot). Peka fjärrkontrollen mot projektorn för bästa resultat. navigeringsknappar 17

19 Optimera datorbilder Du kan optimera bilden med hjälp av menyerna för filmduken när du har anslutit datorn på rätt sätt och datorns bild visas på filmduken. Allmän information om hur man använder menyerna finns på sida 19. Justera Förvrängning,Kontrast eller Ljusstyrka i menyn Bild. Ändra Bildförhållande. Se sida 20 för ytterligare information. Justera Färgutrymme, Temperatur eller Kontroll i menyn Avancerat. Justera Fas, Spårning eller Vågrätt eller Lodrätt läge i menyn Avancerat. När du väl har optimerat bilden för en viss källa kan du spara inställningarna med hjälp av Förinställningar. Detta ger dig möjlighet att snabbt återkalla dessa inställningar vid ett senare tillfälle. Se sida 21. Presentationsfunktioner Det finns flera funktioner som gör det lättare att hålla presentationer. Här följer en översikt. Detaljerade anvisningar finns i menyavsnittet på sida 19. Använd knappen Custom (Egen), som endast finns på vissa extra fjärrkontroller, för att tilldela olika funktioner till knappen. Se sida 25 för ytterligare information. Menyalternativet Startlogotyp ger dig möjlighet att ändra startbilden till en svart, vit eller blå bild. Se sida 24. Det finns två alternativ, Energisparare och Skärmsläckare, som används för att stänga av projektorn automatiskt efter flera minuter utan aktivitet eller visa en tom bild. Detta förlänger lampans brinntid. Se sida 24. Optimera videobilder När du har anslutit videoenheten på rätt sätt och datorns bild visas på filmduken, kan du optimera bilden med hjälp av skärmmenyerna. Allmän information om hur man använder menyerna finns på sida 19. Justera Förvrängning, Kontrast, Ljusstyrka, Färg eller Nyans i menyn Bild. Se sida 20. Ändra Bildförhållandet. Bildförhållandet är förhållandet mellan bildens bredd och bildens höjd. TV-skärmar är normalt 1,33:1, som även benämns 4:3. HDTV och de flesta DVD:erna är 1,78:1 eller 16:9. Välj det alternativ som passar din källa bäst Se sida 20. Välj standardinställning för Skärpa, Färgtemperatur eller Video. Se sida 22. Justera inställningarna för Färgkontroll eller Vit framhävning. Se sida 22. Anpassa projektorn Du kan skräddarsy projektorn för dina speciella inställningar och behov. Se sida 23 för information om dessa funktioner. Aktivera läget Bakåt i menyn Inställningar > System om du vill projicera bakåt. Ange vilken källa projektorn ska kontrollera först för aktiv video under starten. Ange funktion på knappen Custom på fjärrkontrolltillbehöret. Aktivera och inaktivera projektorns bildskärmsmeddelanden. Aktivera funktionen för att spara ström. Specificera färgerna för blank skärm och startlogotyp. Ange menyspråk. Styr projektorn via RS-232-kommandon. 18

20 Använda menyerna Tryck på knappen Menu (Meny) på knappsatsen eller fjärrkontrollen för att öppna menyerna. (Menyerna stängs automatiskt efter 60 sekunder om du inte har tryckt på någon knapp.) Huvudmenyn visas. Använd pilknapparna för att flytta upp eller ned och markera den önskade undermenyn. Tryck därefter på knappen Select (Välj). Du ändrar en menyinställning genom att markera den, trycka på Select och använda pilknapparna för att justera värde, välja ett alternativ med hjälp av knapparna på projektorn, eller aktivera eller inaktivera funktionen i markeringsrutorna. Tryck på Select för att bekräfta dina ändringar. Använd pilarna för att navigera till andra inställningar. När dina inställningar är klara ska du navigera till Avsluta och sedan trycka på Select för att gå till föregående meny, eller tryck på knappen Menu när som helst för att stänga menyerna. Punkter visas framför menynamnet. Antalet punkter anger menyns nivå, som sträcker sig från ett (huvudmenyn) till fyra (menyerna på djupaste nivå). Menyerna är grupperade efter användning: Menyn Bild används för att göra bildjusteringar. Menyn Inställningar tillhandahåller justeringar för inställningar som inte ändras så ofta. Menyn Källinfo visar information, som ej kan ändras, om projektorn och källan. Vissa menyalternativ kan visas nedtonade tills en viss källa ansluts. Skärpa är t.ex. endast tillgängligt för videokällor och kan inte användas när en datorkälla är aktiv. Andra menyalternativ kan vara nedtonade när de inte är tillgängliga. Ljusstyrka är t.ex. nedtonat tills en bild är aktiv. Huvudmeny Knappen Menu (Meny) Menyn Bild Menyn Inställningar Punkter knappar för fjärrnavigering Menyn Källinfo 19

21 Menyn Bild Du kan justera följande sex inställningar genom att markera inställningen, trycka på Select (Välj), använda uppåt- och nedåtpilarna för att justera värdena och sedan trycka på Select för att bekräfta ändringarna. Keystone: justerar bilden vertikalt och gör bilden mer rektangulär. Du kan justera keystone från knappsatsen. Kontrast: kontrollerar skillnaden mellan de ljusaste och de mörkaste delarna av bilden och ändrar mängden svart och vitt i bilden. Ljusstyrka: ändrar bildens intensitet. Färg: (endast video- och komponentkällor) justerar en videobild från svart och vitt till mättade färger. Nyans: (endast NTSC-videokällor) justerar färgbalansen mellan rött och grön i bilden. Auto Bild: synkroniserar projektorn med källan. öka keystone minska keystone Bildförhållande: Bildförhållandet är förhållandet mellan bildens bredd och bildens höjd. TV-skärmar är normalt 1,33:1, som även benämns 4:3. HDTV och de flesta DVD:erna är 1,78:1 eller 16:9. Standardvärdet är 4:3, som visar inmatningen förstorad eller förminskad så att den fyller visningsområdet. Valet av bildförhållande sparas för varje källa. Bildförhållande 20

22 Förinställningar: Projektorn har alternativ för förinställningar som optimerar projektorn för visning av datorpresentationer, filmbilder och videobilder. Alternativet Film används för material som ursprungligen filmades med filmkamera, till exempel en biofilm. Alternativet Video används för material som ursprungligen filmades med en videokamera, till exempel ett tv-program eller ett sportevenemang. Förinställningar Det finns också möjlighet att ange användardefinierade förinställningar. Du ange en inställning för den aktuella källan genom att justera bilden, välja Spara inställningar i menyn Förinställningar och sedan välja Användare 1, 2 eller 3. Du kan återkalla dessa inställningar i framtiden genom att välja Användare 1 i menyn Förinställningar. Om du gör justeringar i bilden väljs Förinställningar av automatiskt i menyn Förinställningar för att ange att ändringar har gjorts. Du kan återställa fabriksinställningarna genom att välja Återställ fabriksinställningar i menyn Inställningar > Service. 21

23 Avancerade inställningar Följande fyra alternativ gäller endast för dator- och komponentkällor. Fas: justerar den horisontella fasen på en datorkälla. Spårning: justerar den vertikala avsökningen på en datorkälla. Horisontell/vertikal position: justerar en datorkällas position. Justera synktröskel: (endast för förbättrade källor och källor med hög definition) Om en apparat, till exempel en DVD-spelare, inte synkroniserar på rätt sätt med projektorn, ska du markera detta alternativ för att hjälpa enheten att synkronisera. Vit framhävning: (endast videokällor) justerar den vitnivå som behandlas i bilden. Ökar ljusstyrkan på vita färger som ligger nära 100 procent. Överskanna: (endast videokälla) avlägsnar störningar runt kanterna på videobilden. Skärpa: (endast videokällor) ändrar hur tydliga kanterna är på en videobild. Välj en skärpeinställning. Färgområde: gäller datorkällor och ger dig möjlighet att välja ett färgutrymme som är specifikt inställd för videoinmatningen. När alternativet Auto väljs, kommer projektorn automatiskt att bestämma standard. Om du vill välja en annan inställning ska du inaktivera Auto och sedan välja RGB för datorkällor och antingen REC709 eller REC601 för komponentkällor. Färgtemperatur: ändrar färgernas intensitet. Välj ett värde i listan. Färgkontroll: ger dig möjlighet att justera varje färg individuellt. Markera färgen, tryck på Select (Välj) och använd sedan pilarna för att justera värdet. Videostandard: (endast videokällor) När projektorn är inställd på Auto försöker den automatiskt att fånga in videostandarden baserat på den insignal den mottar. (Alternativet för videostandard kan variera beroende på var du bor i världen.) Om projektorn inte kan detektera rätt standard kan det hända att färgerna inte ser rätt ut eller att bilden ser ut att vara "sliten". Om detta inträffar, ska du välja en videostandard manuellt genom att välja NTSC, PAL eller SECAM från menyn Video Standard. Avancerade Skärpa Färgområde Färgkontroll Färgtemperatur Videostandard 22

24 Menyn Inställningar Ljud: medger justeringar av ljudvolymen. Källor: ger dig möjlighet att du tilldela en specifik källknapp en viss ingång när du använder en valfri fjärrkontroll. Medger val av standard Startkälla och aktiverar eller inaktiverar Automatisk källa. Källor > Automatisk källa: när Automatisk källa inte är markerat återgår projektorn till källan som markerats i Startkälla. Om ingen källa hittas är filmduk blank. När Automatisk källa är markerat fastställer Startkälla vilken källa projektorn ska använda när den startar. Om ingen signal finns kontrollerar projektorn källorna i tur och ordning tills en källa hittas eller projektorn stängs av. Källor > Källa för start: anger vilken källa projektorn ska kontrollera först för aktiv video under starten. Källor > Aktivera källa: när alternativet Autokälla väljs, visar funktionen Aktivera källa vilken källa projektorn försöker använda. Du kan använda funktionen Aktivera källa för att utesluta vissa källor från sökningen, vilket gör att sökningen går snabbare. Standardinställningen är att alla markeringsrutorna för källorna är markerade. System > OSD-offset: ger dig möjlighet att justera placeringen för OSD. Standard är att menyerna placeras i det övre vänstra hörnet på den bild som visas och meddelanden placeras i det nedre vänstra hörnet. Justera offset för att flytta dessa objekt längre till höger och till mitten av skärmen. Bakifrån: visar bilden omvänd, så att den kan projiceras bakom en genomskinlig filmduk. Auto Ström: när detta är markerat går projektorn automatiskt in i startläget när den har slagits på. Visa meddelanden: visar statusmeddelanden (till exempel "Searching" eller "Mute") i det nedre vänstra hörnet på filmduken. Inställningar Källor Källa för start System Ljud 23

25 Datorns skärmsläckare av: förhindrar din dator att gå in i viloläget och visa skärmsläckaren. Den här funktionen finns endast tillgänglig om USBdelen av datorkabeln är ansluten till datorn (sida 5). Strömsparare: stänger automatiskt av lampan om inga signaler har tagits emot de senaste 20 minuterna. Efter 10 minuter utan signal går projektorn in i viloläget. Om en aktiv signal mottas innan projektorn går in i viloläget, kommer bilden att visas. Skärmsläckare: ger automatiskt en blank bildskärm med svart färg, om projektorn inte har tagit emot några signaler inom ett förprogrammerat antal minuter. Bilden återvänder när en aktiv källa detekteras eller när du trycker på fjärrkontrollen eller knappsatsen. Skärmsläckaren är avaktiverad när energispararen är aktiv. System Skärmsläckare Startlogotyp: används för att visa en svart, vit eller blå bakgrund på filmduken i stället för standardbakgrunden när projektorn startas och när ingen källa upptäckts. Startlogotyp Tom skärm: fastställer vilken färg som visas när ingen källa upptäcks3. Tom skärm 24

26 Tangenten Custom (Egen) (endast för användning med tillbehöret fjärrkontroll): ger dig möjlighet att tilldela knappen Custom på fjärrkontrollen en annan funktion, så att du snabbt och enkelt kan använda denna funktion. Du kan endast aktivera en funktion åt gången. Markera en effekt och tryck på Select (Välj) för att välja en annan. Standardfunktionen är About (Om). Tom: visar en tom bildskärm. Stäng av ljud: stänger av ljudet. Bildförhållande: växlar mellan 4:3, 6:9 och Inbyggd (se sida 20). Källa: växlar mellan tillgängliga källor. Auto Bild: återställer projektorn till källan. Frys: pausar den projicerade bilden. Källinfo: Standardeffekten. Öppnar ett fönster med information om projektorn och källan. Serviceinfo: öppnar ett fönster med information om projektorn och källan. Språk: används för att välja språk för det som visas på menyer och meddelanden på bildskärmen. Service: om du vill använda dessa funktioner, ska du markera dem och trycka på Select. Fabriksåterställning: återställer alla inställningar (förutom Lamptimmar) till standardinställningarna sedan en bekräftande dialogruta har visats. Återställ lamptimmar: nollställer lampans timräknare i menyn Serviceinformation. Använd endast detta alternativ om du har bytt ut lampan. En bekräftande dialogruta visas. Testmönster: gör att du kan visa vissa mönster för justering av bilden. Denna funktion fungerar endast med tillbehöret fjärrkontroll. Visa testmönstren genom att klicka i kryssrutan Testmönster, stäng alla menyer och tryck sedan på knappen Blank (Tom) på fjärrkontrollen. Välj mönster genom att använda upp- eller nedpilen på fjärrkontrollen eller knappsatsen. Avsluta funktionen för testmönster genom att trycka på knappen Blank igen. Serviceinfo: Tillhandahåller information om projektorn och lampan. Servicekod: används endast av auktoriserad servicepersonal. Språk Tangenten Custom Menyn Service 25

27 Underhåll Rengöra objektivet 1 Applicera ett rengöringsmedel för kameraobjektiv utan slipmedel på en mjuk, torr trasa. Undvik att använda stora mängder rengöringsmedel och applicera det inte direkt på objektivet. Rengöringsmedel med slipmedel, lösningsmedel och andra skarpa kemikalier kan repa objektivet. Använda säkerhetslåset Projektorn har ett säkerhetslås som används med ett kabellåssystem. Se informationen som följde med låset för anvisningar om hur det används. 2 Torka lätt med rengöringsduken över objektivet med en cirkelformad rörelse. Sätt på objektivskyddet om du inte ska använda projektorn med detsamma. Rengöra lampfiltren I smutsiga eller dammiga miljöer kan de två dammfiltren på och runt lampmodulen täppas till, vilket orsakar höga temperaturer inuti lampmodulen. Dessa höga temperaturer kan ha en inverkan på lampprestanda och livslängd. Rutinunderhåll då man tar bort damm och smuts från filtren leder till lägre lamptemperatur och förlänger lampans brinntid. Du måste rengöra filtren med 250 timmars mellanrum för att maximera lampans brinntid. Du kan behöva utföra underhåll på lampfiltren oftare än 250 timmar beroende på din installation/ användningsmiljö. 1 Avlägsna lampmodulen. Se "Byta ut projektionslampan" på sida 27 för instruktioner. 2 Undersök dammfiltren i lampmodulen och i området med lamphuset. Om filtren behöver rengöras, ska du använda en dammsugare inställd på lägsta sugkraft för att rengöra dem. Var försiktig så att du inte rubbar några interna komponenter när du rengör filtren. 3 Sätt tillbaka lampmodulen. 26

28 Byta ut projektionslampan Lampans timräknare i menyn med serviceinformation räknar antalet timmar lampan har varit tänd. Tjugo timmar före slutet på lampans specificerade livslängd visas meddelandet "Byt ut lampan" på filmduken vid varje start. När den beräknade användningstiden har uppnåtts visar indikatorsymbolen för lampan ett rött sken. Obs! Du kan beställa nya lamphus från (i vissa områden) eller hos en återförsäljare. Endast InFocus-lampor har testats och godkänts för användning i den här projektorn. InFocus är inte ansvarigt för andra lampors prestationer, säkerhet eller certifiering. Användning av andra lampor är ett brott mot projektorgarantin och ogiltigförklarar alla certifieringsmärken på den här projektorn. 1 Stäng av projektorn och dra ur nätsladden. 2 Vänta i 60 minuter så att projektorn hinner svalna ordentligt. stäng av och koppla ur projektorn lossa skruven på lampluckan vänta 60 minuter Menyn Serviceinfo 3 Vänd projektorn upp och ner och lossa på skruven på lampluckan. Lampluckan är en del av lamphuset. 4 Sätt i skruvmejseln i tappen på lampluckan och bänd upp luckan. VARNINGAR: Undvik brännskador genom att låta projektorn svalna i minst 60 minuter innan du byter ut lampan. Endast InFocus-lampor hat testats med denna projektor. Användning av andra lampor kan orsaka elektrisk stöt och brand. Dra ur nätsladden innan du byter ut lampan. Tappa inte lampmodulen. Glaset kan splittras och orsaka skador. Vidrör inte lampans filter. Fingeravtryck kan förhindra projiceringsskärpan. bänd av lampluckan tapp 27

29 Var ytterst försiktig när du avlägsnar lamphuset. Om lampan mot förmodan brister kan det leda till att små glasfragment ansamlas. Lamphuset är utformat för att rymma det mesta av dessa fragment, men var försiktig när du tar loss lamphuset. Innan du byter ut en splittrad lampa ska du rengöra lamputrymmet och kasta bort rengöringsmaterialen. Tvätta händerna när du har bytt ut lampan. avlägsna lamphuset Hg-lampan innehåller kvicksilver. Hantera den i enlighet med lokala föreskrifter för avyttring. Se 5 Ta försiktigt loss lamphuset. Kasta bort lampan på ett miljövänligt sätt. 6 Installera det nya lamphuset. Var försiktig när du ansluter kontakten på lamphuset till kontakten inuti projektorn. Dessa kontakter finns nära justeringsfoten. 7 Dra åt alla tre skruvarna. 8 Anslut strömkabeln och tryck sedan på Power (strömknappen) för att starta projektorn igen, nollställ sedan räkneverket för lamptimmar. Återställa lampans räkneverk Återställ räkneverket för lamptimmarna genom att navigera till menyn Inställningar > Service och välja Återställ lamptimmar. Återställ lamptimmarna i servicemenyn 28
