2 Överensstämmelsedeklaration Tillverkare: InFocus Corporation, SW 68th Parkway, Suite 200, Portland, Oregon USA Härmed intygar vi på eget ansvar att denna projektor uppfyller kraven i följande direktiv och normer: ErP-direktivet 2009/125/EC EMC-direktivet 2004/108/EC EMC: EN 55022, EN 55024, EN , EN Lågspänningsdirektivet 2006/95/EC Säkerhet: IEC : 2005;EN :2006 +A11:2009 Varumärken Apple, Macintosh och PowerBook är varumärken eller registrerade varumärken som tillhör Apple Computer, Inc. IBM är ett varumärke eller registrerat varumärke som tillhör International Business Machines, Inc. Microsoft, PowerPoint och Windows är varumärken eller registrerade varumärken som tillhör Microsoft Corporation. Adobe and Acrobat är varumärken eller registrerade varumärken som tillhör Adobe Systems Incorporated. DLP, DLP Link och DLP:s logotyp är registrerade varumärken som tillhör Texas Instruments och BrilliantColor är ett varumärke som tillhör Texas Instruments. InFocus, In Focus, och INFOCUS (stiliserat) är antingen registrerade varumärken eller varumärken som tillhör InFocus Corporation i USA och andra länder. OBS: Denna produkt product täcks av WEEE-direktivet för avfallshantering av elektrisk och elektronisk utrustning (2002/96/EC). WEEE-direktivet kräver att utrustningen samlas in och behandlas skilt från vanligt hushållsavfall i alla EU:s medlemsländer. Följ anvisningarna från din lokala miljömyndighet eller fråga hos återförsäljaren om insamlings- eller återvinningsalternativ. Varning från FCC Denna enhet överensstämmer med avsnitt 15 i FCC-bestämmelserna. Användning tillåts på dessa två villkor: (1) Denna enhet får inte orsaka skadlig interferens, och (2) denna enhet måste acceptera all interferens som tas emot, inklusive interferens som kan orsaka bristfällig funktion. Obs: Denna utrustning har testats och funnits uppfylla begränsningarna för en Klass B digital enhet enligt avsnitt 15 av FCC reglerna. Dessa begränsningar är avsedda att ge rimligt skydd mot skadliga störningar i heminstallationer. Denna utrustning genererar, använder och kan utstråla radiofrekvensenergi och kan, om den inte installeras och används i enlighet med instruktionerna, orsaka skadliga störningar på radiokommunikationer. Det finns dock inga garantier för att störningar inte kommer att uppstå i en viss installation. Om denna utrustning orsakar störningar med skadlig inverkan på radio- eller TV-mottagning, vilket kan avgöras genom att utrustningen stängs av och sätts på, uppmanas användaren att försöka rätta till störningarna genom ett vidta en eller fler av följande åtgärder: --Rikta om eller flytta på mottagarantennen. --Öka avståndet mellan utrustningen och mottagaren. --Koppla utrustningen till ett uttag i en annan strömkrets än den som mottagaren är ansluten till. --Rådfråga återförsäljaren eller en erfaren radio-/tv-tekniker. Ändringar eller modifikationer som inte uttryckligen har godkänts av InFocus Corp. Kan medföra att rätten att använda utrustningen förverkas. Kanada Denna Klass B digitala apparat uppfyller kanadensiska ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Myndighetsgodkännanden cmetus Andra landsspecifika godkännandeprocesser kan vara tillämpliga. Se produktens certifieringsetikett. Detta dokument gäller för myndighetsregistrerade modellen IN122a/IN124a/IN126a Ingångsspänning: Vac, 3,2A, 50-60Hz InFocus förbehåller sig rätten att när som helst och utan föregående meddelande ändra produkterbjudanden och produktspecifikationer. 1

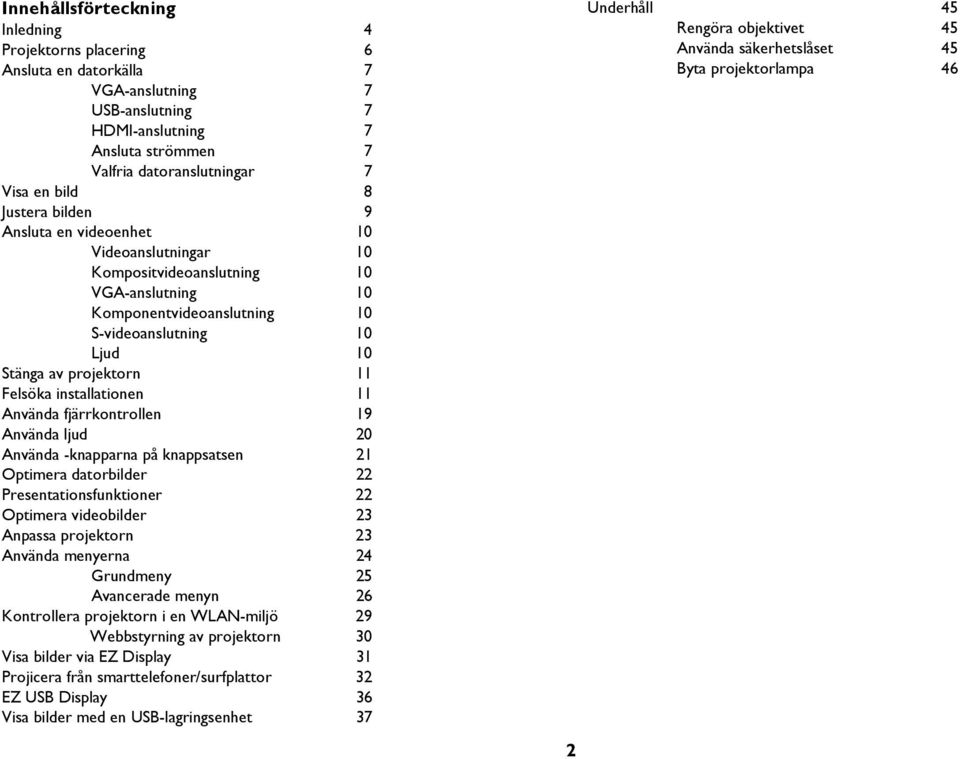

3 Innehållsförteckning Inledning 4 Projektorns placering 6 Ansluta en datorkälla 7 VGA-anslutning 7 USB-anslutning 7 HDMI-anslutning 7 Ansluta strömmen 7 Valfria datoranslutningar 7 Visa en bild 8 Justera bilden 9 Ansluta en videoenhet 10 Videoanslutningar 10 Kompositvideoanslutning 10 VGA-anslutning 10 Komponentvideoanslutning 10 S-videoanslutning 10 Ljud 10 Stänga av projektorn 11 Felsöka installationen 11 Använda fjärrkontrollen 19 Använda ljud 20 Använda -knapparna på knappsatsen 21 Optimera datorbilder 22 Presentationsfunktioner 22 Optimera videobilder 23 Anpassa projektorn 23 Använda menyerna 24 Grundmeny 25 Avancerade menyn 26 Kontrollera projektorn i en WLAN-miljö 29 Webbstyrning av projektorn 30 Visa bilder via EZ Display 31 Projicera från smarttelefoner/surfplattor 32 EZ USB Display 36 Visa bilder med en USB-lagringsenhet 37 Underhåll 45 Rengöra objektivet 45 Använda säkerhetslåset 45 Byta projektorlampa 46 2

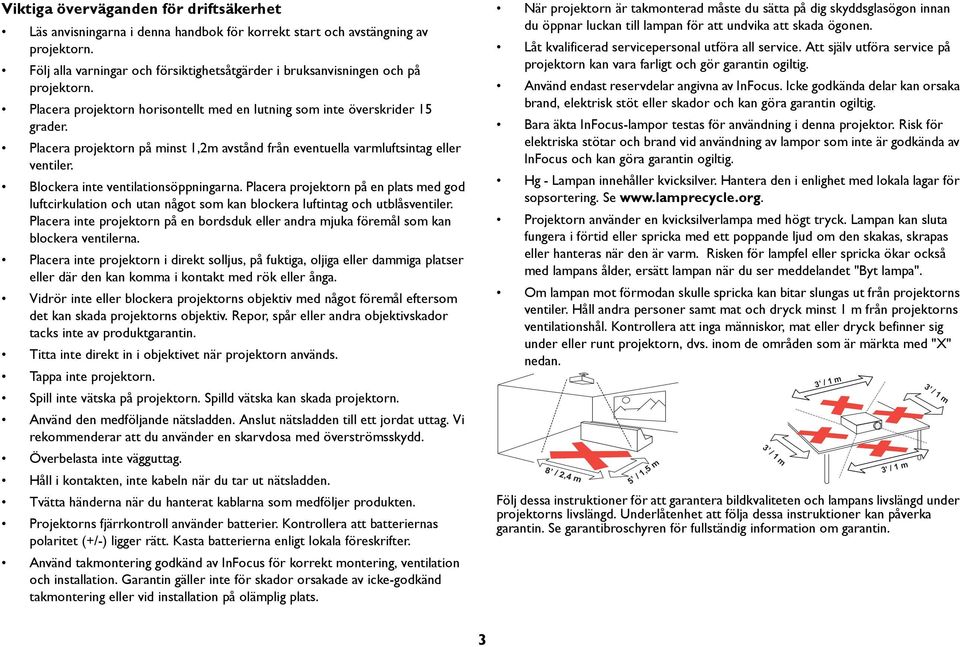

4 Viktiga överväganden för driftsäkerhet Läs anvisningarna i denna handbok för korrekt start och avstängning av projektorn. Följ alla varningar och försiktighetsåtgärder i bruksanvisningen och på projektorn. Placera projektorn horisontellt med en lutning som inte överskrider 15 grader. Placera projektorn på minst 1,2m avstånd från eventuella varmluftsintag eller ventiler. Blockera inte ventilationsöppningarna. Placera projektorn på en plats med god luftcirkulation och utan något som kan blockera luftintag och utblåsventiler. Placera inte projektorn på en bordsduk eller andra mjuka föremål som kan blockera ventilerna. Placera inte projektorn i direkt solljus, på fuktiga, oljiga eller dammiga platser eller där den kan komma i kontakt med rök eller ånga. Vidrör inte eller blockera projektorns objektiv med något föremål eftersom det kan skada projektorns objektiv. Repor, spår eller andra objektivskador tacks inte av produktgarantin. Titta inte direkt in i objektivet när projektorn används. Tappa inte projektorn. Spill inte vätska på projektorn. Spilld vätska kan skada projektorn. Använd den medföljande nätsladden. Anslut nätsladden till ett jordat uttag. Vi rekommenderar att du använder en skarvdosa med överströmsskydd. Överbelasta inte vägguttag. Håll i kontakten, inte kabeln när du tar ut nätsladden. Tvätta händerna när du hanterat kablarna som medföljer produkten. Projektorns fjärrkontroll använder batterier. Kontrollera att batteriernas polaritet (+/-) ligger rätt. Kasta batterierna enligt lokala föreskrifter. Använd takmontering godkänd av InFocus för korrekt montering, ventilation och installation. Garantin gäller inte för skador orsakade av icke-godkänd takmontering eller vid installation på olämplig plats. När projektorn är takmonterad måste du sätta på dig skyddsglasögon innan du öppnar luckan till lampan för att undvika att skada ögonen. Låt kvalificerad servicepersonal utföra all service. Att själv utföra service på projektorn kan vara farligt och gör garantin ogiltig. Använd endast reservdelar angivna av InFocus. Icke godkända delar kan orsaka brand, elektrisk stöt eller skador och kan göra garantin ogiltig. Bara äkta InFocus-lampor testas för användning i denna projektor. Risk för elektriska stötar och brand vid användning av lampor som inte är godkända av InFocus och kan göra garantin ogiltig. Hg - Lampan innehåller kvicksilver. Hantera den i enlighet med lokala lagar för sopsortering. Se Projektorn använder en kvicksilverlampa med högt tryck. Lampan kan sluta fungera i förtid eller spricka med ett poppande ljud om den skakas, skrapas eller hanteras när den är varm. Risken för lampfel eller spricka ökar också med lampans ålder, ersätt lampan när du ser meddelandet "Byt lampa". Om lampan mot förmodan skulle spricka kan bitar slungas ut från projektorns ventiler. Håll andra personer samt mat och dryck minst 1 m från projektorns ventilationshål. Kontrollera att inga människor, mat eller dryck befinner sig under eller runt projektorn, dvs. inom de områden som är märkta med "X" nedan. 8 / 2,4 m 5 / 1,5 m 3 / 1 m 3 / 1 m 3 / 1 m Följ dessa instruktioner för att garantera bildkvaliteten och lampans livslängd under projektorns livslängd. Underlåtenhet att följa dessa instruktioner kan påverka garantin. Se garantibroschyren för fullständig information om garantin. 3 / 1 m 3

5 Inledning Din nya digitala projektor är lätt att ansluta, använda och underhålla. Projektorn är flexibel nog för att användas till både professionella presentationer och videovisning hemma. IN122a har äkta SVGA 800 x 600 upplösning, IN124a har äkta XGA 1024 x 768 upplösning och IN126a har äkta WXGA 1280 x 800 upplösning. zoom knappsats Produktspecifikationer Besök för att läsa det senaste om din multimediaprojektor, eftersom de kan komma att ändras utan förvarning. Tillbehör Projektorns medföljande standardtillbehör beskrivs i listan på det medföljande Snabbstartskortet. Tillbehör som kan köpas som tillval hittar du på vår webbplats eller hos närmsta återförsäljare eller fackhandlare. Registrering på nätet Registrera projektorn på vår webbplats för att aktivera garantin och få produktuppdateringar, meddelanden och registreringsincitament. fjärrkontrollmottagare (IR) objektiv säkerhetsfält fokus kontakt för strömsladd anslutningspanel 4

6 Anslutningspanel Projektorn har anslutningar för både datorer och videoenheter inklusive följande: VGA-dator (2) Kompositvideo HDMI S-video USB B-kontakt (för uppgradering av projektorns inbyggda programvara, musstyrning och blockerare av skärmsläckare) USB Mini B (för visning via USB, laddning av internminne och uppgradering av fasta programvaran EZ media) USB-A (Visa bilder, filmer, dokument och lyssna på ljud från USB-enhet, trådlös visning via WiFi-adapter (tillval)) Monitor ut, för VGA genomföring till en extern monitor. Ljudinmatning video och dator Ljudutmatning för externa högtalare. RS-232-seriell kontroll. Kommandokontrollkoderna finns på vår supportwebbplats S-video ljud in/ut dator kompositvideo monitor ut HDMI RS 232 USB typ A USB typ B säkerhetslås USB mini B 5

7 Projektorns placering För att avgöra bästa placering av projektorn bör du utgå från projektionsskärmens storlek och form, eluttagens placering i rummet och avståndet mellan projektorn och övrig utrustning. Här följer några allmänna riktlinjer: Placera projektorn på en plan yta i rät vinkel mot skärmen. IN122a och IN124a måste vara minst 1,2 m från projektionsskärmen och IN126a måste vara minst 1,4 m från projektionsskärmen. Om projektorn installeras i taket, rekommenderar vi starkt att du använder takfästen godkända av InFocus för ordentlig montering, ventilation och installation. Se installationsguiden som medföljer InFocus takmonteringssats (art.nr. PRJ-MNT-UNIV) för ytterligare information. Garantin gäller inte för skador orsakade av icke-godkänd takmontering eller vid installation på olämplig plats. För att vända bilden upp och ned, se "Takmontering" på sida 27. Vi rekommenderar att du använder en takmontering som är godkänd av InFocus. Placera projektorn på önskat avstånd från projektionsskärmen. Avståndet från projektorns objektiv till skärmen och videoformatet avgör den projicerade bildens storlek. Modell Minimiavstånd till skärmen Förskjutning Offset för 60in. Image IN122a 45,3" / 1,2m 15%+-5% 9" / 22,9cm IN124a 45,3" / 1,2m 15%+-5% 9" / 22,9cm IN126a 55,4" / 1,4m 13%+-5% 7,8" / 19,8cm 152 cm hög bild bildens bas 23 cm ovanför linsens centrum Diagonal skärmstorlek (tum/m) Tabell 1: IN122a (SVGA)/IN124a (XGA) Skärmstorlek Projektionsförhållande = 1,9 till 2,2 Den projicerade bildens bredd (tum/m) objektivets mitt Projektionsvinkel Avstånd till skärmen Minimiavstånd (tum/m) Maximalt avstånd (tum/m) 40" / 1,0m 32" / 0,8m 62" / 1,6m 69" / 1,7m 60" / 1,5m 48" / 1,2m 94" / 2,4m 103" / 2,6m 80" / 2,0m 64" / 1,6m 125" / 3,2m 137" / 3,5m 100" / 2,5m 80" / 2,0m 156" / 4,0m 172" / 4,4m 150" / 3,8 m 120" / 3,0m 234" / 5,9m 257" / 6,5m Tabell 2: IN126a (WXGA) Skärmstorlek Projektionsförhållande = 1,5 till 1,8 Diagonal skärmstorlek (tum/m) Den projicerade bildens bredd (tum/m) Avstånd till skärmen Minimiavstånd (tum/m) Maximalt avstånd (tum/m) 45" / 1,1m 38" / 1,0m 55,4" / 1,4m 69,3" / 1,8m 60" / 1,5m 51" / 1,3m 74,5" / 1,9m 92,9" / 2,4m 80" / 2,0m 68" / 1,7m 100,0" / 2,5m 124,4" / 3,2m 100" / 2,5m 85" / 2,2m 125,5" / 3,2m 155,8" / 4,0m 150" / 3,8 m 128" / 3,2m 189,2" / 4,8m 234,6" / 6,0m 6

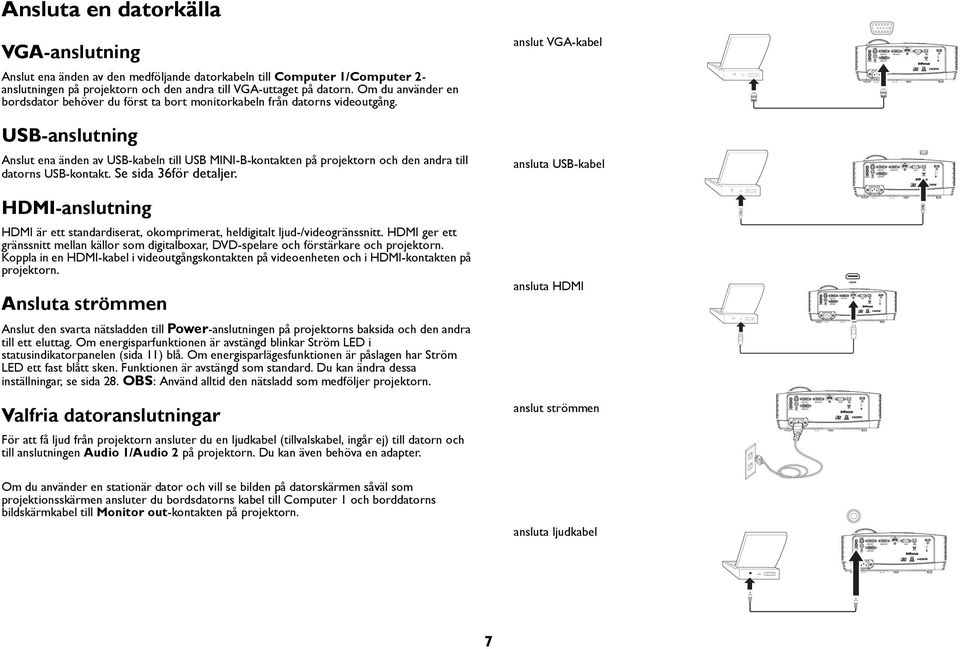

8 MOLEX MOLEX Ansluta en datorkälla VGA-anslutning Anslut ena änden av den medföljande datorkabeln till Computer 1/Computer 2- anslutningen på projektorn och den andra till VGA-uttaget på datorn. Om du använder en bordsdator behöver du först ta bort monitorkabeln från datorns videoutgång. USB-anslutning Anslut ena änden av USB-kabeln till USB MINI-B-kontakten på projektorn och den andra till datorns USB-kontakt. Se sida 36för detaljer. HDMI-anslutning HDMI är ett standardiserat, okomprimerat, heldigitalt ljud-/videogränssnitt. HDMI ger ett gränssnitt mellan källor som digitalboxar, DVD-spelare och förstärkare och projektorn. Koppla in en HDMI-kabel i videoutgångskontakten på videoenheten och i HDMI-kontakten på projektorn. Ansluta strömmen Anslut den svarta nätsladden till Power-anslutningen på projektorns baksida och den andra till ett eluttag. Om energisparfunktionen är avstängd blinkar Ström LED i statusindikatorpanelen (sida 11) blå. Om energisparlägesfunktionen är påslagen har Ström LED ett fast blått sken. Funktionen är avstängd som standard. Du kan ändra dessa inställningar, se sida 28. OBS: Använd alltid den nätsladd som medföljer projektorn. Valfria datoranslutningar För att få ljud från projektorn ansluter du en ljudkabel (tillvalskabel, ingår ej) till datorn och till anslutningen Audio 1/Audio 2 på projektorn. Du kan även behöva en adapter. anslut VGA-kabel ansluta USB-kabel ansluta HDMI anslut strömmen Om du använder en stationär dator och vill se bilden på datorskärmen såväl som projektionsskärmen ansluter du bordsdatorns kabel till Computer 1 och borddatorns bildskärmkabel till Monitor out-kontakten på projektorn. ansluta ljudkabel 7

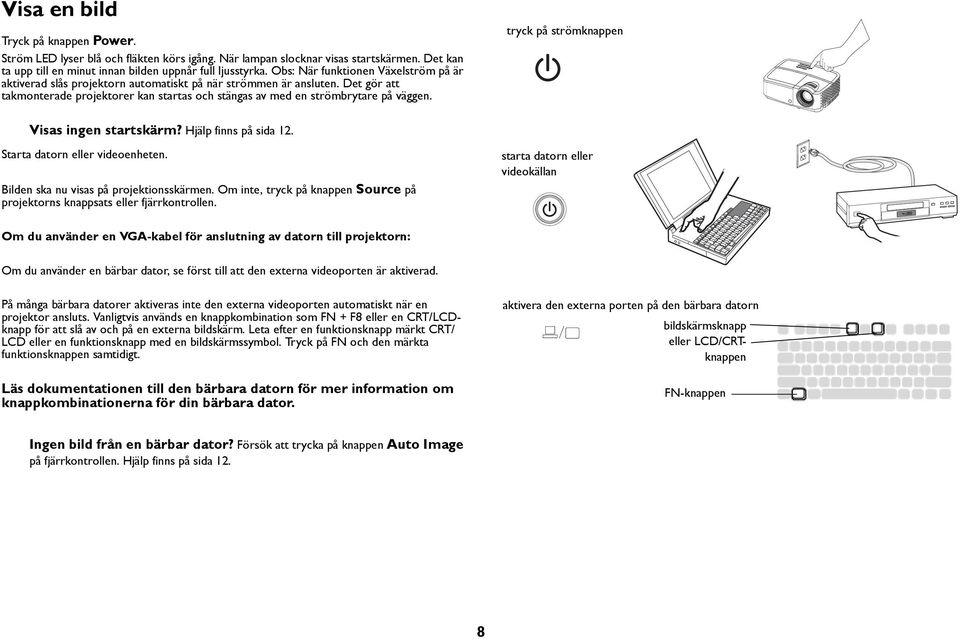

9 Visa en bild Tryck på knappen Power. Ström LED lyser blå och fläkten körs igång. När lampan slocknar visas startskärmen. Det kan ta upp till en minut innan bilden uppnår full ljusstyrka. Obs: När funktionen Växelström på är aktiverad slås projektorn automatiskt på när strömmen är ansluten. Det gör att takmonterade projektorer kan startas och stängas av med en strömbrytare på väggen. tryck på strömknappen Visas ingen startskärm? Hjälp finns på sida 12. Starta datorn eller videoenheten. Bilden ska nu visas på projektionsskärmen. Om inte, tryck på knappen Source på projektorns knappsats eller fjärrkontrollen. starta datorn eller videokällan Om du använder en VGA-kabel för anslutning av datorn till projektorn: Om du använder en bärbar dator, se först till att den externa videoporten är aktiverad. På många bärbara datorer aktiveras inte den externa videoporten automatiskt när en projektor ansluts. Vanligtvis används en knappkombination som FN + F8 eller en CRT/LCDknapp för att slå av och på en externa bildskärm. Leta efter en funktionsknapp märkt CRT/ LCD eller en funktionsknapp med en bildskärmssymbol. Tryck på FN och den märkta funktionsknappen samtidigt. Läs dokumentationen till den bärbara datorn för mer information om knappkombinationerna för din bärbara dator. aktivera den externa porten på den bärbara datorn bildskärmsknapp eller LCD/CRTknappen FN-knappen Ingen bild från en bärbar dator? Försök att trycka på knappen Auto Image på fjärrkontrollen. Hjälp finns på sida 12. 8

10 Justera bilden Vid behov kan projektorn justeras i höjdled genom att vrida på höjningsfoten för att förlänga foten. justera höjden Rotera vid behov horisonteringsfoten baktill på projektorn. höjningsfot Håll händerna borta från varmluftsutblåset på projektorns framsida. Placera projektorn på önskat avstånd från skärmen i 90 graders vinkel gentemot skärmen. justera avstånd Se sida 6 för en förteckning över bildstorlekar vid olika avstånd. Justera zoom eller fokus. Om bilden inte är rätvinklig måste du först kontrollera att projektorn är vinkelrät mot skärmen. Om bilden är större eller mindre längst ner eller längst upp trycker du på den övre Keystone-knappen för att minska den övre delen av bilden, och på den nedre Keystone-knappen för att minska den nedre delen. Om vänster eller höger sida av skärmen är större eller mindre än den andra kan du vrida projektorn till vänster eller höger några grader för att få bilden rätvinklig. Justera Kontrast eller Ljusstyrka från Grundmeny. Se sida 25 för anvisningar till dessa menyjusteringar. justera zoom och fokus justera keystone justera Grundmeny ( Grundmeny ) MDL: IN124a FW: 1.12 Bildförhållande Auto Auto bild Verkställ Ljusstyrka 50 Kontrast 50 Auto. trapetskorr. Av Keystone 0 Förinställningar Presentation Skärpa 16 Volym 16 Takmontering Av Avancerad meny 9

11 Ansluta en videoenhet Du kan ansluta videoenheter som videobandspelare, DVD-spelare, videokameror, digitalkameror, spelkonsoler, HDTV-mottagare och TV-mottagare till projektorn. Du kan ansluta ljud direkt till projektorn för att få ljud från de inbyggda högtalarna eller förbigå projektorns ljudsystem och ansluta ljudet direkt från källan till en stereo eller ett hemmabiosystem. Du kan ansluta projektorn till de flesta videoenheter som kan avge en videosignal. Det går inte att direktansluta en koaxialkabel från ett kabelteve eller satellittevebolag, signalen måste passera en mottagare först. Exempel på mottagare är digitalkabelboxar, videobandspelare, digitalvideoinspelare och satellitteveboxar. I det här fallet räknas alla typer av enheter som kan ändra kanaler som en mottagare. Innan du ansluter projektorn bör du bestämma vilket bildförhållande du vill använda. Du kommer åt projektorns inställningar för Bildförhållande från knappen Aspect Ratio på fjärrkontrollen eller via Grundmeny i projektorn. Se sida 25 för mer information. Komponentvideoanslutning Om HD-videoenheten har anslutningar för komponentvideo kan en Komponent till VGAadapter (tillval) användas. Anslut komponentkabeln till videoenheten. Anslut den andra änden av komponentkabeln till adaptern och anslut adaptern till uttaget Computer 1 eller Computer 2. S-videoanslutning Anslut det S-videokabeln kontakt till videoutgången på videoenheten. Anslut den andra kontakten till S-videokontakten på projektorn. Ljud För ljud, anslut en 3,5 mm stereokabel till Audio 1/Audio 2 uttaget på projektorn och till din källa. Om din källa använder RCA ljudkontakter måste en Y-kabel eller adapter användas. (Obs: En separat ljudanslutning krävs inte för inmatning från HDMI-källa.) Videoanslutningar Inga videokablar medföljer projektorn. Du kan beställa kablar från InFocus eller skaffa dem på egen hand. HDMI-anslutning HDMI är ett standardiserat, okomprimerat, heldigitalt ljud-/videogränssnitt. HDMI ger ett gränssnitt mellan källor som digitalboxar, DVD-spelare och förstärkare och projektorn. Koppla in en HDMI-kabel i videoutgångskontakten på videoenheten och i HDMI-kontakten på projektorn. Kompositvideoanslutning Anslut det gula kontaktdonet på kompositvideokabeln till videoutgången på videoenheten. Anslut den andra gula kontakten till den gula video kontakten på projektorn. VGA-anslutning Om videoenheten har en 15-polig VGA-utgång ansluter du ena änden av den medföljande datorkabeln till videokällans VGA-anslutningen. Det är möjligt att videoenhetens uttag på är märkt med "Till bildskärm". Anslut datorkabeln antingen till Computer 1 eller Computer 2-anslutningen på projektorn. 10

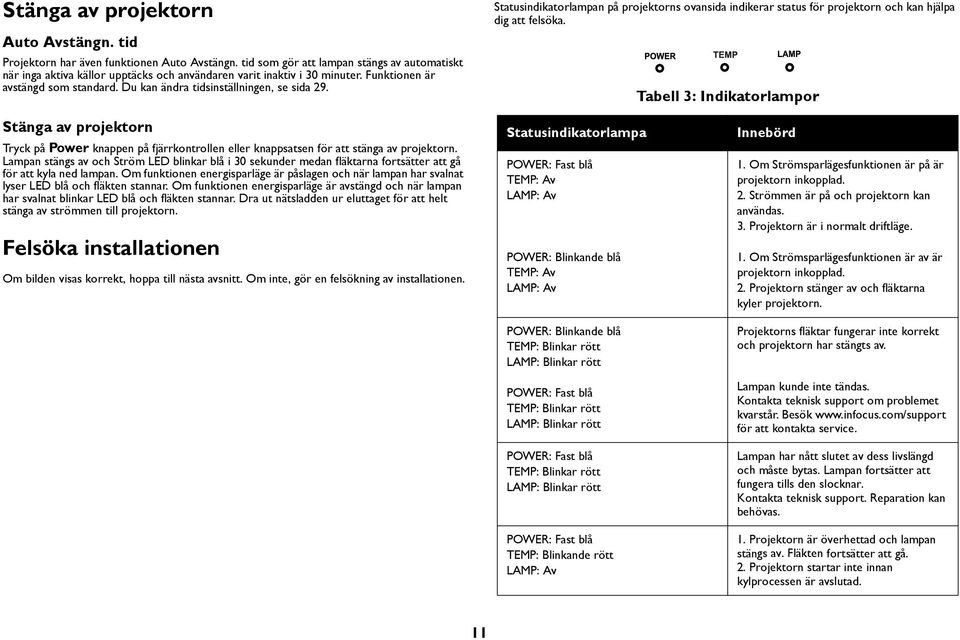

12 Stänga av projektorn Auto Avstängn. tid Projektorn har även funktionen Auto Avstängn. tid som gör att lampan stängs av automatiskt när inga aktiva källor upptäcks och användaren varit inaktiv i 30 minuter. Funktionen är avstängd som standard. Du kan ändra tidsinställningen, se sida 29. Statusindikatorlampan på projektorns ovansida indikerar status för projektorn och kan hjälpa dig att felsöka. Tabell 3: Indikatorlampor Stänga av projektorn Tryck på Power knappen på fjärrkontrollen eller knappsatsen för att stänga av projektorn. Lampan stängs av och Ström LED blinkar blå i 30 sekunder medan fläktarna fortsätter att gå för att kyla ned lampan. Om funktionen energisparläge är påslagen och när lampan har svalnat lyser LED blå och fläkten stannar. Om funktionen energisparläge är avstängd och när lampan har svalnat blinkar LED blå och fläkten stannar. Dra ut nätsladden ur eluttaget för att helt stänga av strömmen till projektorn. Felsöka installationen Om bilden visas korrekt, hoppa till nästa avsnitt. Om inte, gör en felsökning av installationen. Statusindikatorlampa POWER: Fast blå TEMP: Av LAMP: Av POWER: Blinkande blå TEMP: Av LAMP: Av POWER: Blinkande blå TEMP: Blinkar rött LAMP: Blinkar rött POWER: Fast blå TEMP: Blinkar rött LAMP: Blinkar rött POWER: Fast blå TEMP: Blinkar rött LAMP: Blinkar rött POWER: Fast blå TEMP: Blinkande rött LAMP: Av Innebörd 1. Om Strömsparlägesfunktionen är på är projektorn inkopplad. 2. Strömmen är på och projektorn kan användas. 3. Projektorn är i normalt driftläge. 1. Om Strömsparlägesfunktionen är av är projektorn inkopplad. 2. Projektorn stänger av och fläktarna kyler projektorn. Projektorns fläktar fungerar inte korrekt och projektorn har stängts av. Lampan kunde inte tändas. Kontakta teknisk support om problemet kvarstår. Besök för att kontakta service. Lampan har nått slutet av dess livslängd och måste bytas. Lampan fortsätter att fungera tills den slocknar. Kontakta teknisk support. Reparation kan behövas. 1. Projektorn är överhettad och lampan stängs av. Fläkten fortsätter att gå. 2. Projektorn startar inte innan kylprocessen är avslutad. 11

13 Problem Lösning Resultat Ingen startskärm visas Anslut nätsladden till projektorn tyck på knappen Power Korrekt bild skärm Start Bara startskärmen visas Tryck på knappen Source. aktivera den externa porten på den bärbara datorn Datorbilden projiceras skärm Start A A A Starta om den bärbara datorn 12

14 Problem Lösning Resultat Ingen datorbild, bara orden "Signal utanför området" Signal utanför området Tryck på knappen Auto Image på fjärrkontrollen Justera datorns uppdateringsfrekvens (Windows 7: Kontrollpanelen > Bildskärm > Skärmupplösning > Avancerad inställning > Adapter fliken). Varierar mellan olika operativsystem. Datorbilden projiceras A A A Endast datorns bakgrundsbild visas, inte ikonerna på Skrivbordet A Du kan även behöva ställa in en annan upplösning på datorn, så som visas i följande problem, "bilden suddig eller avhuggen" Ändra den multipla skärminställningen till "Duplicera dessa skärmar" (Windows 7: Kontrollpanelen > Bildskärm > Skärmupplösning). Varierar mellan olika operativsystem. Bakgrunden och skrivbordet projiceras A A A 13

15 Problem Lösning Resultat Bilden är suddig eller beskuren A A Ändra datorns inställda "Upplösning" så att den matchar projektorns upplösning (Windows 7: Kontrollpanelen > Bildskärm > Skärmupplösning). Varierar mellan olika operativsystem. Bilden är tydlig och inte avhuggen A Bilden är inte centrerad på skärmen Flytta projektor, justera höjd Korrekt bild ( Dator ) MDL: IN124a FW: 1.12 Justera den horisontella eller vertikala positionen i menyn Avancerad meny > Bild > Dator... Force Wide Fas Förhindra skärmsläckare Synk tröskelvärde Spårning Horisontal position Vertikal position Föregående Av 17 Av

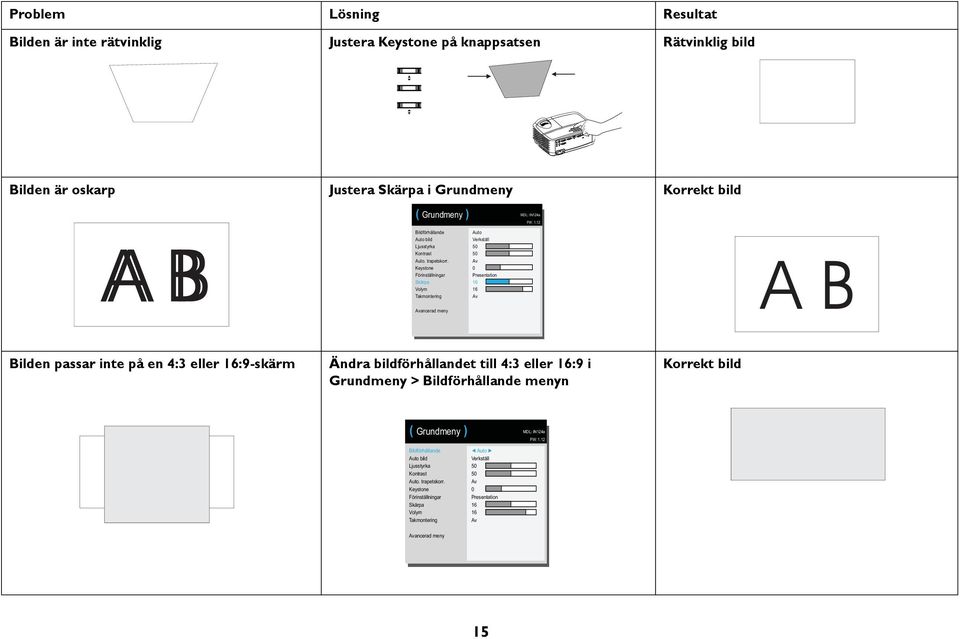

16 Problem Lösning Resultat Bilden är inte rätvinklig Justera Keystone på knappsatsen Rätvinklig bild Bilden är oskarp Justera Skärpa i Grundmeny Korrekt bild ( Grundmeny ) MDL: IN124a FW: 1.12 Bildförhållande Auto bild Ljusstyrka Kontrast Auto. trapetskorr. Keystone Förinställningar Skärpa Volym Takmontering Auto Verkställ Av 0 Presentation Av Avancerad meny Bilden passar inte på en 4:3 eller 16:9-skärm Ändra bildförhållandet till 4:3 eller 16:9 i Grundmeny > Bildförhållande menyn Korrekt bild ( Grundmeny ) MDL: IN124a FW: 1.12 Bildförhållande Auto bild Ljusstyrka Kontrast Auto. trapetskorr. Keystone Förinställningar Skärpa Volym Takmontering Auto Verkställ Av 0 Presentation Av Avancerad meny 15

17 A Problem Lösning Resultat Bilden är upp och ner Stäng av Takmontering i Grundmeny Korrekt bild ( Grundmeny ) MDL: IN124a FW: 1.12 Bildförhållande Auto bild Ljusstyrka Kontrast Auto. trapetskorr. Keystone Förinställningar Skärpa Volym Takmontering Auto Verkställ Av 0 Presentation Av Avancerad meny Bilden spegelvänd vänster till höger Stäng av Bakre projektion i Avancerad meny > Inställning: > Bildinställning... menyn Korrekt bild ( Bildinställning ) MDL: IN124a FW: 1.12 A Digital zoom Horisontal shift Vertikal shift Förstoringsnivå Horisontal shift Vertikal shift Takmontering Bakprojicering Av Av Föregående Projicerade färger överensstämmer inte med källan Justera posterna i den Avancerad meny > Bild > Färg... meny Korrekt bild COLOR ( Färg ) MDL: IN124a FW: 1.12 Färg 50 Röd gain 50 Grön gain 50 Blå gain 50 Rödkompensation 50 Grönkompensation 50 Blåkompensation 50 Färgutrymme Auto Färgtemperatur Kall Gamma CRT Färgton 50 Vithet 100 COLOR Föregående 16

18 Problem Lösning Resultat Videon som inbäddats i min PowerPointpresentation spelas inte upp på skärmen Stäng av den bärbara datorns inbyggda LCDskärm Inbäddade videoklipp spelas upp korrekt A B A B A B Lampan tänds inte, projektorn är överhetta Kontrollera att ventilerna inte är blockerade, stäng av projektorn och låt den svalna i en minut Lampan tänds Startskärm Överhettningsindikator 17

19 Problem Lösning Resultat "Byt lampanmeddelandet Byt lampan visas vid start och lampan tänds inte Lampan måste bytas (Se sida 46) lamplucka Lampan tänds Startskärm byt lampan Behöver du fortfarande hjälp? För mer hjälp, besök vår webbplats eller ring oss. Se snabbstartguiden för kontaktinformation till support. Denna produkt omfattas av en begränsad garanti. En utökad garanti kan köpas hos återförsäljaren. När du skickar in projektorn på reparation rekommenderar vi att du förpackar enheten med de ursprungliga förpackningsmaterialen eller anlitar ett förpackningsbolag för att packa enheten. Teckna en transportförsäkring som täcker hela produktens värde. 18

20 Använda fjärrkontrollen Fjärrkontrollen använder två (2) AAA-batterier (medföljer inte). Det är lätt att sätta i batterierna: ta bort luckan från fjärrkontrollens baksida, vänd batteriets + och - ändar i rätt riktning, för in dem på plats och sätt sedan tillbaka luckan. Varning: Vid byte av fjärrkontrollens batterier var medveten om att använda andra batterier än AAA batterier kan utgöra en risk för allvarliga skador på fjärrkontrollen. Hantera och kassera uttjänta batterier på ett miljöriktigt sätt. Om den utsätts för väta, torka genast av den. Undvik överdriven hetta och luftfuktighet. Kontrollera att batteriernas polaritet (+/-) ligger rätt. Blanda inte gamla och nya batterier eller batterier av olika typer. Byt ut batterierna när de är slut. Ta ut batterierna ur fjärrkontrollen när den inte ska användas under en längre tid. Fjärrkontrollen används genom att rikta den mot projektorns framsida (inte mot datorn). Räckvidden för optimal drift är cirka 4,5 meter. Tryck på Power knappen på fjärrkontrollen för att starta och stänga av projektorn (se sida 11 för information om avstängning). Tryck på fjärrkontrollens Menu-knapp för att öppna projektorns menyer. Navigera genom att trycka på pilknapparna och välj funktioner och justera inställningar i menyerna med knappen Select. Se sida 24 för mer information om menyerna. Fjärrkontrollen har följande knappar: Volume knappar för justering av ljudet. Custom knapp som kan tilldelas en särskild funktion, till exempel Blank skärm eller Frys (se sida 27). Source knapp som öppnar en meny med alla möjliga källor som användaren kan växla till som aktiv källa. Blank knapp för att tömma skärmen. Presets knapp för val av lagrade inställningar (se sida 25). Mute knappen för att stänga av ljudet. Auto Image knapp för synkronisera om projektorn till källan. 19 Resize som växlar mellan olika bildförhållanden (se sida 25). Help knapp för att få hjälp med anslutning av källor och för att förbättra bilden. ESC knapp för att gå tillbaka till föregående OSD-meny. PC knapp för att bläddra igenom datorns källor. Video knapp för att bläddra igenom komposit/s-video/hdmiinmatningskällor. Keystone knapp för att justera bildens rätvinklighet Magnify knapp för att förstora och minska den projicerade bildens storlek. Freeze knapp för att pausa den projicerade bilden. Overscan knapp för att ta bort störningar runt videobilden. AV Mute knapp för att blanka den projicerade bilden och tysta ljudet. Felsöka fjärrkontrollen Kontrollera att batterierna har satts i med polerna rättvända och att de inte är slut. Var noga med att rikta fjärrkontrollen mot projektorn eller skärmen, inte datorn, och håll dig inom räckvidden 4,5 meter. För bästa resultat bör du rikta fjärrkontrollen mot projektorn. navigeringsknappar

21 Använda ljud Använda projektorns högtalare Anslut ljudkällan till Audio 1/Audio 2 In kontakten för att höra ljud genom projektorns högtalare. ansluta ljudkabel Förstärkta högtalare kan också anslutas till projektorn med Audio Out kontakten. För att justera volymen, tryck på Volume knappen på fjärrkontrollen. Felsöka ljudet Kontrollera följande om du inte hör något ljud: Se till att ljudkabeln är ansluten till Audio 1/Audio 2 IN kontakten på projektorn och att den andra änden av kabeln är ansluten till en Audio Out kontakt på källan (inte en Line in eller mikrophone kontakt) Kontrollera att volymen är tillräckligt högt inställd. Tryck på Volume knappen på fjärrkontrollen. Se till att rätt källa är aktiverad. Justera ljudkällan. Om du spelar upp video, kontrollera att uppspelning inte har pausats. 20

22 Använda -knapparna på knappsatsen De flesta knappar beskrivs i detalj i andra avsnitt, men här följer en översikt över deras funktioner: Power - sätter på och stänger av projektorn (sida 8). Höger pil/förinställer - När en meny visas navigerar den högra pilknappen genom menyn. Upp pil/keynstone - När en meny visas navigerar upp pilknappen genom menyn. När menyn inte visas justerar denna knapp bildens fyrkantiga form (sida 9). Ned pil/keynstone - När en meny visas navigerar ned pilknappen genom menyn. När menyn inte visas justerar denna knapp bildens fyrkantiga form (sida 9). Vänster pil/källa - När en meny visas navigerar den vänstra pilknappen genom menyn. menynavigeringsknappar Enter - Aktiverar valt menyobjekt i skärmmenyn (OSD). Menu/Exit - Öppnar skärmmenyn (OSD). Återgår till föregående OSD-meny, avslutar och sparar menyinställningarna. Auto - Synkroniserar om projektorn till källan. Blank - Visar en färg eller fabrikslogotyp på skärmen. Source - Tar fram en meny med tillgängliga källor. 21

23 Optimera datorbilder När projektorns körs och bilden syns på skärmen, kan du optimera bilden genom att justera inställningar i skärmmenyerna. För allmän information om användning av menyerna, se sida 24. Välj standardbildinställningar med en förinställning som är lämplig för din miljö. Justera Keystone, Kontrast eller Ljusstyrka (sida 25). Ändra bildförhållandet. Välj det alternativ som bäst passar till ingångskällan (sida 25). Justera färgtemperaturen (sida 26). Justera Fas, Spårning eller Horisontal eller Vertikal position (sida 26). När du har optimerat bilden för en viss källa kan du spara inställningarna som ett Förinställningar. På så sätt kan du enkelt hämta dessa inställningar senare (sida 25). Presentationsfunktioner Projektorn har flera funktioner som underlättar vid presentationer. Här följer en översikt, detaljer finns i avsnittet om menyn. Den Kundnyckel kan tilldelas flera olika funktioner. Standardeffekten är Källinfo, som visar information om projektorn och den aktuella källan. Se sida 27 för ytterligare detaljer. Med alternativet Sökskärm kan du ändra standardstartskärmen till tom skärm eller startskärm (sida 28). Auto Avstängn. tid tillhandahålls för att automatiskt stänga av projektorn efter flera minuter. Detta förlänger lampans livslängd (sida 28). När projektorn är ansluten till datorn via USB Typ B, används upp- och nedpilarna för att navigera sida upp och ned. När projektorn är ansluten till datorn via USB Typ B, kommer projektorn förhindra att datorn går in i skärmsläckarläget under din presentation. 22

24 Optimera videobilder När videokällan är korrekt ansluten och bilden syns på skärmen kan du optimera bilden genom att justera inställningar i skärmmenyerna. För allmän information om användning av menyerna, se sida 24. Justera Keystone, Kontrast, Ljusstyrka, Färg eller Färgton (sida 25). Ändra bildförhållandet. Välj det alternativ som bäst passar till ingångskällan (sida 25). Välj en inställning för Skärpa (sida 25). Justera färgtemperaturen. Välj ett värmevärde från listan (sida 26). Aktivera Overscan för att ta bort störningar på bildens kanter (sida 26). Anpassa projektorn Du kan anpassa projektorn till dina specifika behov och inställningar. Se sida 27 för mer information om dessa funktioner. För bakprojektion, aktivera Bakre projektion i Avancerad meny > Inställning: > Bildinställning... menyn. För takmonterad projektion, slå på Takmontering i Grundmeny. Ange vilken källa som projektorn kontrollerar först för aktiv video då projektorn startas. Ange funktionen för Kundnyckel på fjärrkontrollen. Slå på och av projektorns visningsmeddelanden. Slå på energisparfunktioner. Ange visning tom skärm och startskärm. Ange menyspråk. Spara inställningarna för den aktiva källan som förinställt alternativ. 23

25 Använda menyerna 1 Tryck på Menu knappsatsen eller fjärrkontrollen för att öppna menyerna. (Menyerna stängs automatiskt efter 60 sekunder om inga knappar trycks ned.) Använd pilknapparna för att flytta upp eller ned för att granska menyalternativen. knappsatsens navigeringsknappar 2 För att gå in i en undermeny, markera den önskade undermenyn och tryck på > på knappsatsen eller Select på fjärrkontrollen. 3 För att justera en menyinställning markera det önskade menyalternativet och tryck på < eller > för att skrolla genom de tillgängliga justeringarna. 4 Avsluta menyn genom att trycka Menu knappen. Menyerna är uppdelade enligt användning: Grundmeny Tillhandahåller vanliga justeringar. Avancerad meny Tillhandahåller vanliga justeringar. ( Grundmeny ) MDL: IN124a FW: 1.12 Bildförhållande Auto Auto bild Verkställ Ljusstyrka 50 Kontrast 50 Auto. trapetskorr. Av Keystone 0 Förinställningar Presentation Skärpa 16 Volym 16 Takmontering Av ( Avancerad meny ) MDL: IN124a FW: 1.12 Bild 3D-kontroll... Inställning Färg... Status/Service Dator... Video... Grundmeny Avancerad meny Grundmeny Avancerad meny 24

26 Grundmeny För justering av följande inställningar markera inställningen, använd de högra och vänstra pilarna för att justera värdena. Bildförhållande: Bildförhållandet är förhållandet mellan bildens bredd och dess höjd. TV-skärmar är vanligtvis 4:3. HDTV och de flesta DVD-spelare är 16:9. Välj Auto om du vill att projektorn ska välja förhållandet. Välj Naturlig om du vill se den omodifierade insignalen utan att projektorn ändrar bildförhållandet. Välj 16:9 för att titta på förbättrade DVD-filmer i bredbildsformat. Auto bild: återställer projektorn till källan. Ljusstyrka: ändrar intensiteten i en bild. Kontrast: kontrollerar skillnaden mellan de ljusaste och de mörkaste delarna av bilden och ändrar mängden svart och vitt i bilden. Auto. trapetskorr.: automatisk korrigering av bildförvrängning som uppstår p.g.a. vinkelprojektion. Keystone: justerar bilden i vertikalled och gör den mer rätvinklig. Du kan även justera keystone från projektorns knappsats. Förinställningar: Projektorn har Förinställningar värden som optimerar projektorn för att visa datorpresentationer och videobilder under vissa förhållanden. Obs: Användare kan spara deras inställningar som en Användarförinställning. Skärpa: Ändra skärpan på videobildens kanter. Select a sharpness setting. Volym: ökar eller minskar ljudvolymen. Takmontering: vänder bilden upp och ner för takmonterad projicering. Grundmeny ( Grundmeny ) MDL: IN124a Bildförhållande Auto bild Ljusstyrka Kontrast Auto. trapetskorr. Keystone Förinställningar Skärpa Volym Takmontering Avancerad meny öka keystoneförvrängning Auto Verkställ Av 0 Presentation Av FW: 1.12 minska keystoneförvrängning 25

27 Avancerad meny Bild: 3D-kontroll: Avancerad meny ( Avancerad meny ) MDL: IN124a Bild Inställning Status/Service Grundmeny 3D-kontroll... Färg... Dator... Video... 3D: låter dig åtnjuta 3D (stereoskopiskt) innehåll. Projektorn stöder Auto, Top- Bottom, Frame Sequential, Frame Packing, Side-by-Side för att styra aktiva LCDglasögon. Förutom projektorn behöver du ett par 3D-slutarglasögon, 3D-innehåll och 3D-kompatibel källa (och sändare). Se till att glasögonen du valt är överensstämmande med det synkroniseringsläge du kommer att använda. 3D Synk Invert: Om bilden verkar fladdra, ser ojämn ut eller om bildens djup verkar vara borta eller om du upplever att ögonen är ansträngda, stäng av denna funktion för att se om bilden förbättras. Färg Färg: justerar en videobild från svartvitt till färg med fullständig färgmättnad. Färginställningen fungerar endast på videokällor. Röd / Grön / Blå gain: justerar förstärkningen av bildens röda, gröna och blåa kanaler. Röd / Grön /Blå kompensation: justerar förskjutningen av bildens röda, gröna och blåa kanaler. FW: Färgutrymme: gäller dator- och komponentvideokällor. Det låter dig välja ett färgutrymme som är specialanpassat för insignalen. När du väljer Auto avgör projektorn standarden automatiskt. Om du vill välja en annan inställning stänger du av Auto och väljer RGB för datorkällor, och antingen REC709 eller REC601 för komponentvideokällor. Färgtemperatur: ändrar intensiteten hos färgerna. Välj ett relativt värmevärde från listan. Gamma: välj passande gammaalternativ: Video, Film, Ljus eller CRT. Färgton: justerar den röd-gröna färgbalansen i bilden på videobilder i NTSC-format. Nyansinställningen fungerar endast på videokällor i NTSC-format. Vithet: ökar ljusstyrkan i vita nyanser som är nära 100 %. Dator: Force Wide: när den är av väljer den analoga låsningsalgoritmen standarslägesupplösningen (4:3) som standardupplösning. När den är på väljer den analoga låsningsalgoritmen bredskärmsupplösningen (16:10) som föredragen standardupplösning. Fas: justerar den horisontella fasen hos en datorkälla. Förhindra skärmsläckare: förhindrar datorn från att gå in i skärmsläckarläge. Projektorn måste anslutas till datorn via en USB-kabel för att funktionen ska fungera. Synk tröskelvärde: (endast progressiva signaler) Om en maskinvaruenhet som en DVD-spelare, inte synkroniserar korrekt med projektorn väljer du detta alternativ för att hjälpa den synkronisera när den är ansluten till projektorn. Spårning: justerar bilduppritningen i vertikalled hos en datorkälla. Horisontell/Vertikal position: justerar läget på skärmen för en datorkälla. Video: Känn av film: avgör om originalkällan för den inmatade videon var film (progressiv) eller video (sammanflätad). Overscan: tar bort störningar runt videobilden. Ställ in svärta: analyserar den aktuella ingångsbilden och beräknar ett förskjutningsvärde som sedan läggs till värdet på svärta i den analoga eller digitala omvandlaren. Detta säkerställer optimal svärta för varje analog källa.

28 Inställning: Ljudinställning... Interna högtalare: slår på och stänger av de interna högtalarna. Dator 1: väljer ljudinmatning för dator i 1 signal. Dator 2: väljer ljudinmatning för dator i 2 signal. Video: väljer ljudinmatning för videokälla. HDMI: väljer ljudinmatning för HDMI-källa. Auto bild: återställer projektorn till källan. Frys skärm: pausar den projicerade bilden. Källinfo: standardaktivitet. Visar Källinfomenyn. Projektorinfo: visar Projektorinfomeny. Overscan: tar bort störningar runt vbilden. AV Mute: aktiverar och inaktiverar AV-ljudet. Closed Captions: aktiverar och inaktiverar dold text. Knappsats: aktiverar eller låser projektorns knappsats. Textvisning för döva... Closed Captions: kontrollerar closed captioning. Om källan är NTSC och innehåller dold text på den valda kanalen då kommer projektorn att visa den dolda texten överlagrad på bilden. När Closed Captions är avstängd och volymen är tystad kommer dold text att visas. Alternativen är: Av, CC1 och CC2. Bildinställning... Digital zoom: ändrar storleken för projektorns visningsområde. Om visningsområdet har ändrat storlek med denna inställning, kan den flyttas genom att ändra inställningarna för Horisontal shift och Vertikal shift. Förstoringsnivå: förstorar bilden. Om bilden har förstorats av den hör inställningen kan den flyttas genom att ändra på inställningarna för Horisontal shift och Vertikal shift. Takmontering: vänder bilden upp och ner för takmonterad projicering. Bakprojicering: spegelvänder bilden så att du kan projicera från baksidan av en genomskinlig skärm. Knappsats/Fjärrinställning... Otilldelad tangent: välj vad som ska visas när den otilldelade tangenten trycks ner: en enfärgad skärm (svart, vit eller blå) eller fabrikslogotyp. Kundnyckel: här kan du associera en annan funktion med den Custom tangenten så att du snabbt och enkelt kan använda funktionen. Markera en effekt och tryck på ^ eller v på knappsatsen eller Select på fjärrkontrollen för att välja en annan. Tom skärm: visar en färg eller fabrikslogotyp på skärmen. Ljud av: stänger av allt ljud. Källa: tar fram en meny med tillgängliga källor. 27

29 Lampa... Programmerad nedtoning: När den är aktiverad förbättrar funktionen Programmerad nedtoning kontrastförhållanden, lampans livslängd och systemets ljudnivå. Lampans effekt kommer att ändras kontinuerligt baserat på ljusstyrkan i programinnehållet. Obs: Bild anomalier kan uppstå när bildscener ändras från mörkt till ljust (eller tvärtom). Det är helt normalt. Programmerad nedtoning fungerar tillsammans med lampan. Om Lampa i sparläge aktiverats är Programmerad nedtoning inte tillgänglig. Obs: Programmerad nedtoning är avstängd som standard. Lampa i sparläge: växlar mellan på och av. Aktivera detta för att minska lampans ljuseffekt. Detta sänker också fläkthastigheten och gör projektorn tystare. OSD-inställning... Språk: låter dig välja ett språk för menyerna på skärmen. Menyplacering: ger möjlighet att ändra skärmmenyposternas position. Meny transparent: ger möjlighet att ändra hur mycket som syns av den projicerade bilden bakom skärmmenyn. Ju högre värde, desto mer syns av bilden bakom menyn. Visa meddelanden: visar statusmeddelanden (som "Söker") längst ner i skärmens vänstra hörn. PIN-inställning PIN skydd: Med PIN-kod (personlig identifieringskod) kan du lösenordsskydda projektorn. När du har aktiverat PIN-kodsfunktionen innebär det att du måste mata in PIN-koden innan skärmbilden projiceras. Använd Upp/ned/vänster/högerpilknapparna eller knappsatsen för att ställa in en 4-knapps trycksekvens. Om du anger e felaktig PIN-kod tre gånger i följd stängs projektorn automatiskt av. Om du förlorar eller glömmer din vanliga PIN-kod, kontakta InFocus tekniska support. Ange PIN-kod under projektorns startsekvens: Starta projektorn. Dialogrutan "Ange PIN" visas efter startskärmen. Mata in PIN-koden. Använd Upp/ned/vänster/höger-pilknapparna på fjärrkontrollen eller knappsatsen för att ange rätt 4-knapps trycksekvens. Se anvisningarna ovan för mer detaljer. Så här ändrar du PIN-koden: Välj "Byt PIN..." i menyn Avancerad meny > Inställning: > PIN-inställning. Mata in den aktuella PIN-koden. Mata in den nya PIN-koden. Ström Strömsparläge: När Strömsparläge är påslaget och projektorn är i standby (avstängd men ansluten till nätström), kommer inte externt ljud, nätverksfunktioner och Monitor ut-funktionen att fungera. Växelström på: När denna funktion är aktiverad slås projektorn automatiskt på när strömmen är ansluten. Det gör att takmonterade projektorer kan startas och stängas av med en strömbrytare på väggen. Omedelbar påsättning: När denna funktion är aktiverad och det har varit mindre än 1 minut sedan projektorn stängdes av, kan du direkt slå på projektorn igen. När den här funktionen är inaktiverad måste du vänta tills projektorns lampa svalnat helt innan du startar projektorn igen. Ekorensning: När denna funktion är aktiverad och ingen videokälla känns av, sparas 70 % av lampans effekt och ingen bild visas. När videokällan kopplas in igen visas bilden omedelbart. Källa Autokälla: När den här funktionen är aktiverad (På) hittar projektorn automatiskt den aktiva källan och kontrollerar den valda Startkälla först. När den här funktionen är avaktiverad (Av) återgår projektorn till den standardkälla som valts under Startkälla. För att visa en annan källa måste du välja en manuellt genom att trycka på knappen Source på fjärrkontrollen eller knappsatsen och välja en från den visade menyn. Startkälla: ange vilken källa som projektorn kontrollerar först för aktiv video då projektorn startas. Sökskärm: ger möjlighet att visa en tom skärm istället för standardskärmen vid start av projektorn när ingen källa upptäcks. 28

30 Timer Auto Avstängn. tid: stänger automatiskt av projektorn efter att inga signaler upptäckts på ett förinställt antal minuter. Om en aktiv signal tas emot innan projektorn har stängts av visas bilden. Inställning hög höjd Hög höjd: Vi rekommenderar att du stänger av höghöjdsläget när din miljö är mellan 1500 m och 3000 m över havet. Nätverk Trådslöst LAN SSID: Visa projektorns SSID-information. IP-adress: visar IP-adressen i läsläge. Subnetmask: visar Subnetmasken i läsläge. Starta om nätverk...: Starta om nätverkinställningarna. Status/service: Källinfo: visar aktuella källinställningar utan möjlighet att ändra. Projektorinfo: en skrivskyddad visning av projektorns aktuella inställningar och lamptimmar. Återställ lamptimmar...: återställer räknevärket till noll på menyn Projektorinfo som anger hur många timmar lampan använts. Använd bara denna funktion när lampan bytts. Fabriksåterställning...: återställer alla inställningar till fabriksinställningarna. Servicekod...: endast för användning av behörig servicetekniker. Kontrollera projektorn i en WLAN-miljö Du kan hantera projektorn via en webbläsare från en dator när datorn och projektorn anslutits ordentligt till samma lokala nätverk. För trådlös anslutning till projektorn måste du ansluta en extra InFocus trådlös dongel (p/n SP-WIFIUSB-2) till projektorns USB Type A-anslutning. InFocus trådlös dongel (p/n SP-WIFIUSB-2) Hur du ställer in AP-läge: 1 Välj Type-A från källistan. 2 Gå till Inställning > WiFi, välj AP-läge och ställ in på På. Se sida 42. AP-läge är inställt till På som standard. 3 Välj WLAN från källistan. Sidan AP-info visas. AP Info AP IN124a IP PSK PassCode 3522 Hur du ställer in klientläge: 1 Välj Type-A från källistan. 2 Gå till Inställning > WiFi, välj Klientläge och ställ in på På. Se sida Välj det Wi-Fi-nätverk som projektorn anslutits till i Wi-Fi-listan och tryck på Select/Enter. 29

31 4 Tryck på Select/Enter för att visa tangentbordet på skärmen, ange lösenordet från tangentbordet på skärmen och tryck sedan på Menu för att stänga tangentbordet. 5 Markera OK och tryck sedan på Select/Enter för att vänta på anslutning. Webbstyrning av projektorn När du har korrekt IP-adress för projektorn och projektorn är påslagen eller i standby-läge kan du använda vilken dator som helst som finns i samma lokala nätverk för att kontrollera projektorn. Om du använder Microsoft Internet Explorer, se till att det är version 7.0 eller högre. Skärmbilderna i den här handboken ges endast i referenssyfte och de kan variera beroende på vilken webbläsare du använder. 1 Ange IP-adressen på sidan AP-info i adressfältet i din webbläsare och tryck på Enter. 6 Välj WLAN från källistan. Sidan Klientinfo visas. Client Info AP 135 IP PassCode Huvudsidan för Nätverkskontroll visas. i i. Klicka på Hämta för att ladda ner EZ Display. Se sida 31 för ytterligare detaljer. 30

32 3 För att öppna administratörssidan, ange lösenordet. Standardlösenordet är "0000". Visa bilder via EZ Display Installation för Windows och Macintosh EZ Display är ett program som kan köras på värddatorn. Den hjälper till att ansluta datorn till en tillgänglig nätverksprojektor och överföra skrivbordsinnehållet till nätverksprojektorn via den lokala nätverksanslutningen. 1 Gå till projektorns webbsida för att hämta EZ Display, se sida Hämta rätt EZ Display för din datortyp (Mac eller PC). 3 När nedladdningen är avslutad, installera programvaran på datorn genom att klicka på exe-filen. Avsluta installationen genom att följa instruktionerna på bildskärmen. 4 Starta EZ Display och ange lösenordet på sidan AP-info. Information: Visar status samt trådbunden och trådlös LAN-information. E-postlarm: Låter dig ställa in e-postserver och skicka systemfelmeddelanden till din nätverksadministratör. Kontrollpanelen: Här finns några OSD-menyer såsom Grundmeny, Bild, Inställning, Status/service för justering av de projicerade bilderna. Se sida 24 för ytterligare detaljer. Grundmeny: Här finns några vanliga justeringar i Grundmenyn. Bild: Här finns några vanliga justeringar i Bildinställningar under Avancerad meny. Inställning:: Här finns några vanliga justeringar i Inställningar under Avancerad meny. Status/service: Här finns inställningarna Återställ lamptimmar och Fabriksinställning. AP Info AP IN124a IP PSK PassCode 3522 För mer information om programen EZ USB och EZ Display, se dessa handböcker på EZ USB Display handbok (Win+Mac) EZ Display handbok-mac EZ Display handbok-win EZ Mobile Operation EZ Display - EZ Remote handbok-android EZ Display - EZ Remote handbok-ios 31

33 Använda EZ Display i. 4 till 1-visning: Att visa upp till 4 datorer samtidigt klickar du på den plats du vill visa till. Om du bara har 2 datorer, välj V (vänster) eller H (höger). För att visa i helskärm klickar du på Alla. Du kan när som helst ändra plats. ii. Spegel/Utökad visning: För att duplicera din datorskärm på projektorn, klicka på Spegel. För att utöka din dators skrivbord på projektorn, klicka på Förlängning. iii. Video/Grafisk Bildskärm: För att visa med bästa bildkvalitet men med en något långsammare överföringshastighet, klicka på Video. Att visa bilder snabbare men med något lägre kvalitet, klicka på Grafisk. Obs: Överföringsprestanda beror på ditt nätverk. iv. Kompatibilitetsläge: Markera rutan Kompatibilitetsläge om projektorn har problem att visa video från någon mediaspelare. v. Ljudströmning: Klicka på Av eller På för att stänga av eller på Ljudströmning. Obs: Funktioner som stöds varierar beroende på datorns operativsystem. i ii iii iv v Projicera från smarttelefoner/surfplattor EZ Display är ett program för att projicera din ios- eller Android-enhet till en projektor via en WiFi-anslutning. Du kan fjärrstyra projektorn, avkoda dokumentfiler, länka till ditt Dropbox-konto, surfa, titta på bilder, visa en kameraström live och överföra filer trådlöst. Du kan även kommentera dokument, webbsidor och bilder och spara dem för att dela. Systemkrav ios ios Enhet Stöd för upplösning Lagring Android OS CPU Minne Lagring ios 5.1 och högre Alla iphone-modeller efter iphone 3GS Alla ipad-modeller efter ipad 2 Alla ipod Touch-modeller efter ipod Touch 4:e generationen iphone: 480x320~1136x640 ipad: 1024x768~2048x1536 Minst 20 MB ledigt utrymme krävs Android ICS 4.0 och högre 1 GHz och högre 1 GB eller mer Minst 20 MB ledigt utrymme krävs Installation för Android och ios Sök efter "EZ Display" och "EZ Remote" i Google Play eller App Store. Hämta sedan och installera applikationerna. Innan du hämtar måste du kontrollera att enheten stöds. Start 1 Sätt in USB-WiFi-adaptern (SP-WIFIUSB-2, tillval) i USB typ A-ingången. 2 Välj anslutningsläget i Inställning > WiFi från Typ A-källa. Se sida 29 för ytterligare detaljer. 32
