1 Fruška š ora ZBORNIK RADOVA 7. Me unarodna "Ex" Tribina septembar Naziv rada Reverzibilni glavni ventilatori za rudnike sa metanskim režimom Abstrakt Firme DELTA AIR ENGINEERING iz Beograda i BARTEC-VARNOST iz Zagorja na Savi zajednički su razvile familiju reverzibilnih glavnih ventilatora za provetravanje rudnika sa podzemnom eksploatacijom u uslovima rada sa potencijalno eksplozivnom sredinom. Ovi specifični ventilatori u celini ispunjavaju najnovije propise EU, a pre svega EN 1710 iz novembra U ovom radu je dat prikaz tehničkih rešenja i tehnologija koje obezbedjuju tražene performanse, reverzibilnost i sigurnost rada u potencijalno eksplozivnoj sredini. Autori Dragan Nikodinović, dipl. maš. inž Rudi Ašič el.inž, ZA NOVI NOVI SAD SAD 29

2 Fruška š ora ZBORNIK RADOVA 7. Me unarodna "Ex" Tribina septembar A Tehnička regulativa i tehnologije projektovanja i gradnje Ventilacija rudnika sa podzemnom eksploatacijom u uslovima kada je velika metanonosnost, kada su glavni ventilacioni hodnici dugački i sa više horizonata zahteva primenu netipičnih konstrukcija ventilatora. Potreba da vazdušna struja promeni smer u incidentnim situacijama, kada nastaju požari ili eksplozije, dodatno usložnjava konstrukciju glavnih ventilatora. Konstruktori ovih složenih mašina istovremeno moraju ostvariti visoke stepene aerodinamičke efikasnosti i iskorišćenja utrošene energije, pošto je udeo glavnog ventilatora u bilansu potrošnje električne energije rudnika značajan. Ventilatori za provetravanje rudnika sa podzemnom eksploatacijom kao i provetravanje tunela i drugih podzemnih objekata u kojima može doći do stvaranja eksplozivnih sredina definisani su preciznom regulativom u vidu pravilnika i standarda počev od gogine. Najpoznatiji standardi su nemački VDMA part 1 (1983.god ) i part 2 (1990. god ), JUS MJ5.102 (1987.godine ) i najnoviji standard koji se primenjuje u EU EN Primena elektromotora u neprodornom oklopu sa stepenom Ex zaštite Exd e I i stepenu meh. zaštitre IP55 za pogon ovakvih ventilatora, savremeni procesi numeriških simulacija, tehnologije kompozitnih materijala i invertorski pogon i upravljanja procesom ventilacije omogućavaju razvoj potpuno nove generacije ventilatora koji u celini ispunjavaju sve sigurnosne mere i reverzibilnost pri incidentnim situacijama uz porast ekonomičnosti preko 40% u donosu na postojeće ventilatore. Propisima Jugoslavije, koji se još uvek primenjuju u novonastalim državama bivše SFRJ, ventilacija mora da obezbedi reverzibilno provetravanje rudnika u periodu ne dužem od 10 minuta sa najmanje 50% protoka vazduha u odnosu na nominalni. Slično je stanje i u propisima Rusije, Nemačke i mnogih država. Ovaj složen zahtev je predmet mnogih osporavanja stručnjaka jer se dešavalo da usled nemanja preciznih informacija o poziciji ljudi u rudniku u odnosu na mesto nastanka incidenta ili zakasnele primene reverzije njen efekat na preživljavanje ljudi bude minimalan a često i štetan. Savremeni sistemi komunikacija i video nadzora omogućavaju da reverzija dobije potpun efekat i značajno doprinese bezbednosti ljudi ukoliko se procedura sprovede blagovremeno i sa ventilatorima savremenog koncepta. U ovom radu dalju pažnju posvetićemo samo konstruktivnim rešenjima glavnih ventilatora koji omogućavaju efikasnu reverziju zaustavljajući vazdušnu struju u glavnom ventilacionom hodniku za manje od 1 minuta i uspostavljajući reverziju i kompresioni režim provetravanja rudnika za manje od 2 do 3 minuta. Primena našeg novog aerodinamičkog i konstruktivnog koncepta glavnog ventilatora u rudniku Lubnica potvrdila je ove rezultate u realnom radu. Raniji glavni ventilator u istom rudniku ove parametre je samo delimično mogao da ispuni, i to za vreme od 25 do 30 minuta. Ovo je ostvareno pre svega invertorskim pogonom savremenog ventilatora koji u režimu reverzije uvek radi na maksimalnim obrtajima koji su odredjeni parametrima čvrstoće konstruktivnih delova rotora. ZA NOVI NOVI SAD SAD 30

Fruška ora ZBORNIK RADOVA 7. Meÿunarodna "Ex" Tribina 21-23. septembar 2011. Ne manje važni su i ekonomski efekti koje usvojeni koncept daje.

slučaja period januar jun ) i izmerili su manju potrošnju električne energije za 7.18 kwh po toni proizvedenog uglja, što čini uštedu od 20% ukupne potrošnje el.

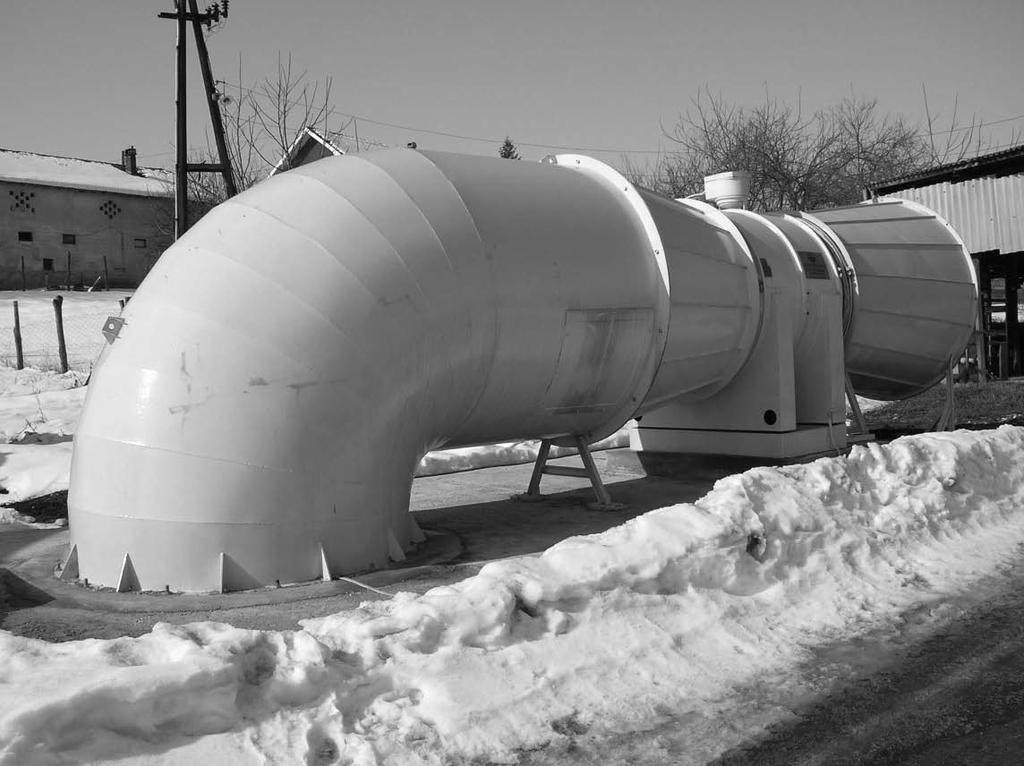

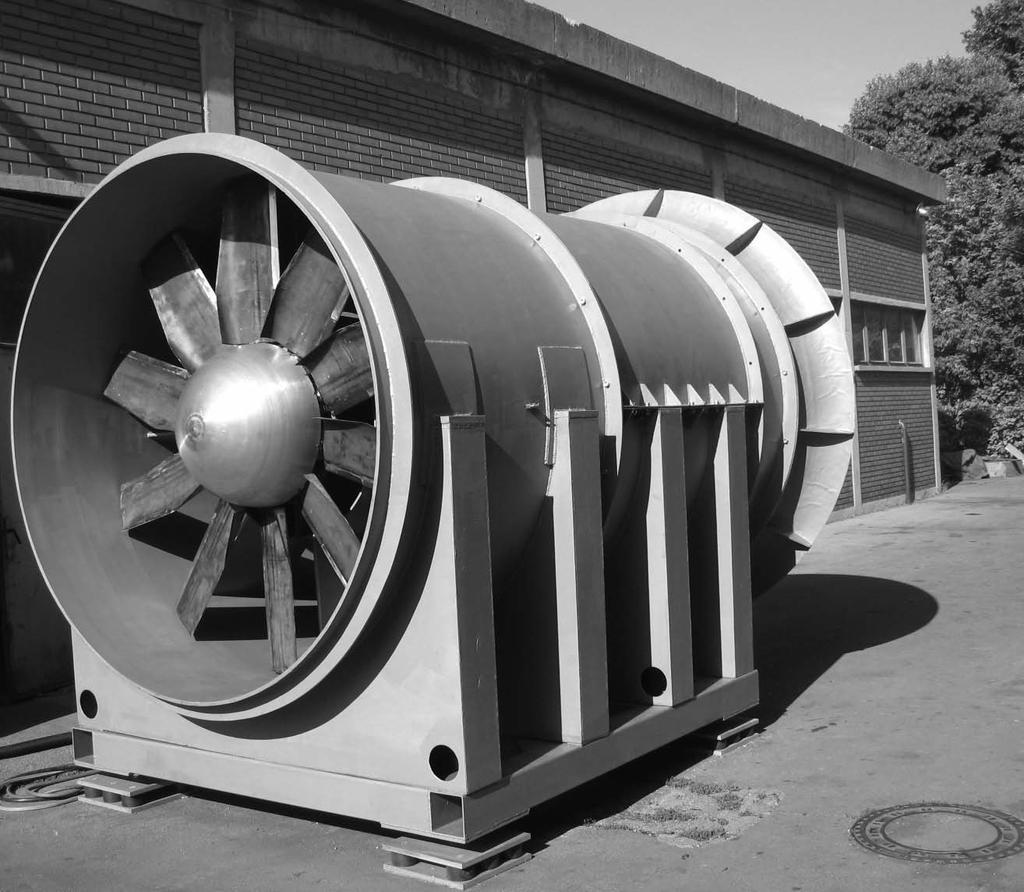

3 Fruška ora ZBORNIK RADOVA 7. Meÿunarodna "Ex" Tribina septembar Ne manje važni su i ekonomski efekti koje usvojeni koncept daje. U navedenom rudniku stručne službe su pratile potrošnju električne energije 6 meseci pre i nakon ugradnje novog ventilatora u sličnim klimatskim uslovima ( u oba slučaja period januar jun ) i izmerili su manju potrošnju električne energije za 7.18 kwh po toni proizvedenog uglja, što čini uštedu od 20% ukupne potrošnje el. energije ovog rudnika. B. Tehnička rešenja i performanse reverzibilnih glavnih rudničkih ventilatora. Sl.1 Izgled reverzibilnog glavnog ventilatora AVJ (45 do 90kW) NOVI NOVI SAD SAD 31

4 Fruška ora ZBORNIK RADOVA 7. Meÿunarodna "Ex" Tribina NOVI NOVI SAD SAD septembar

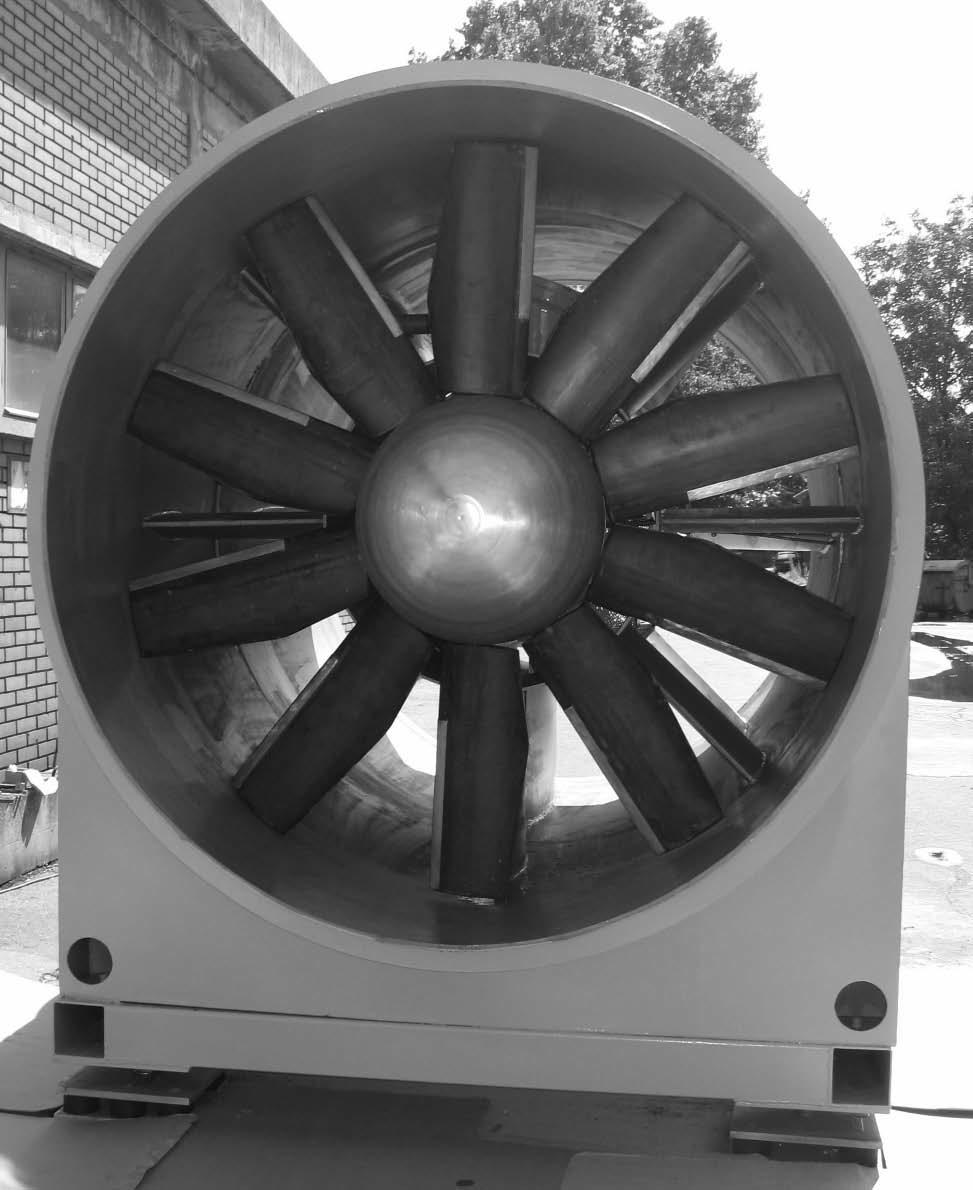

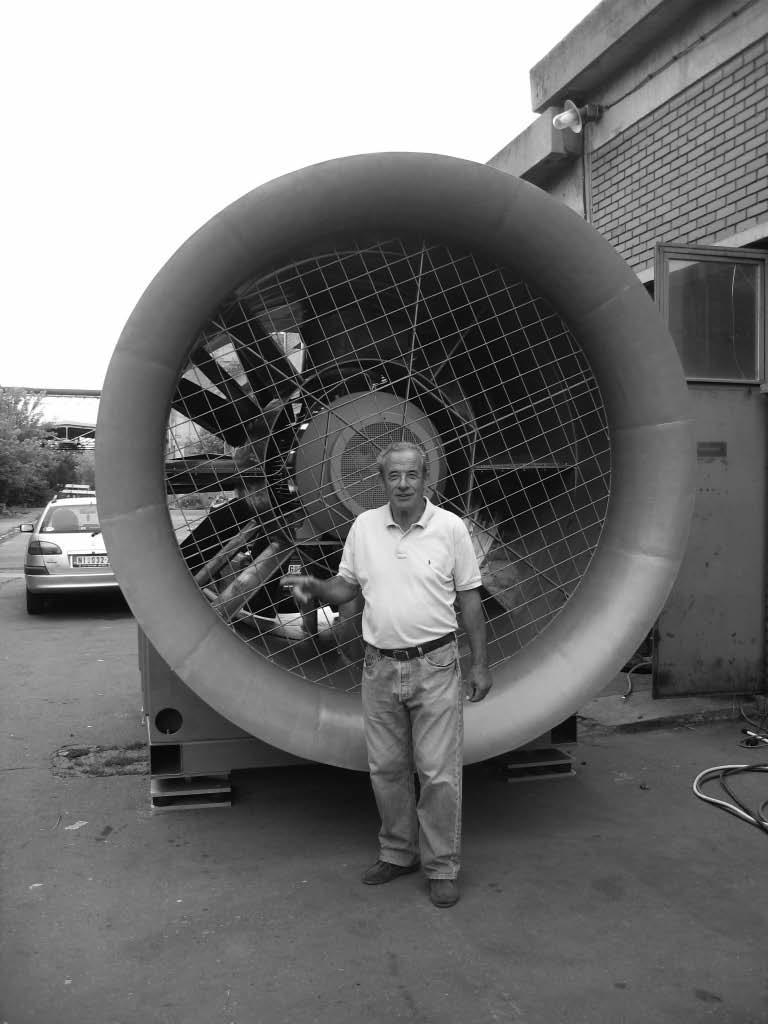

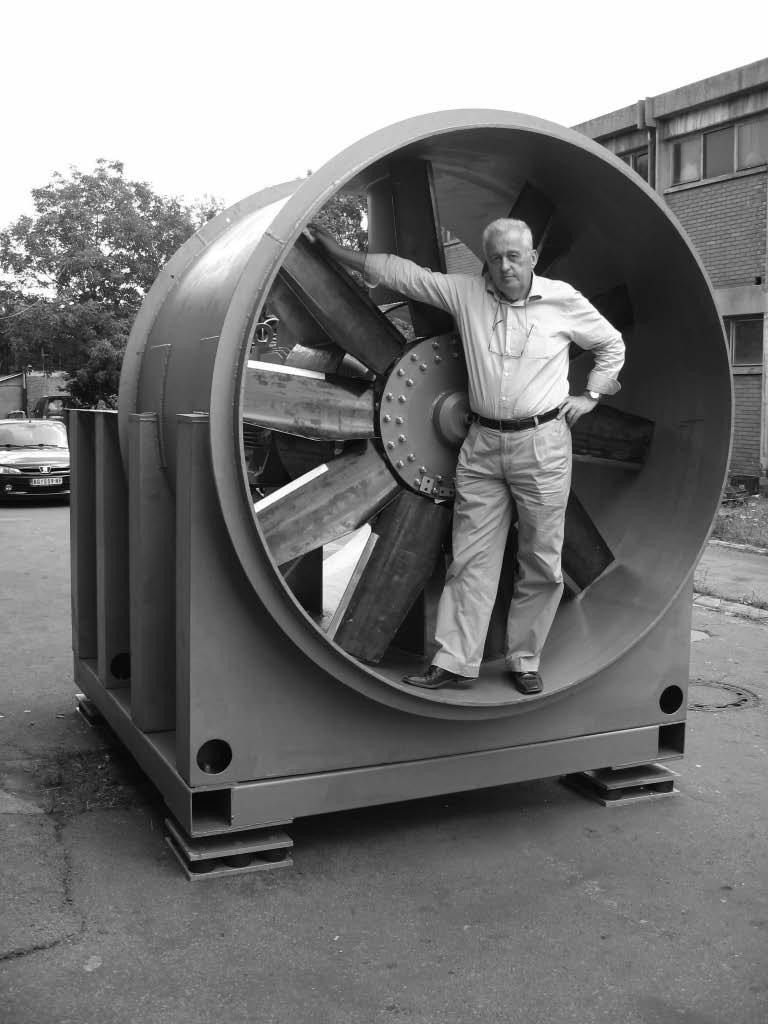

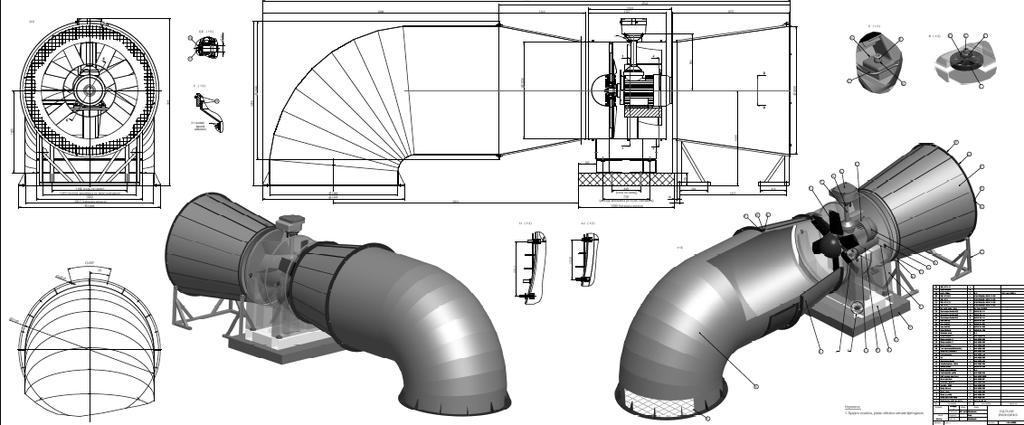

Fruška š ora ZBORNIK RADOVA 7. Me unarodna "Ex" Tribina 21-23. septembar 2011. SL.2 Izgled reverzibilnog glavnog ventilatora AVD -2100 350kW SL.

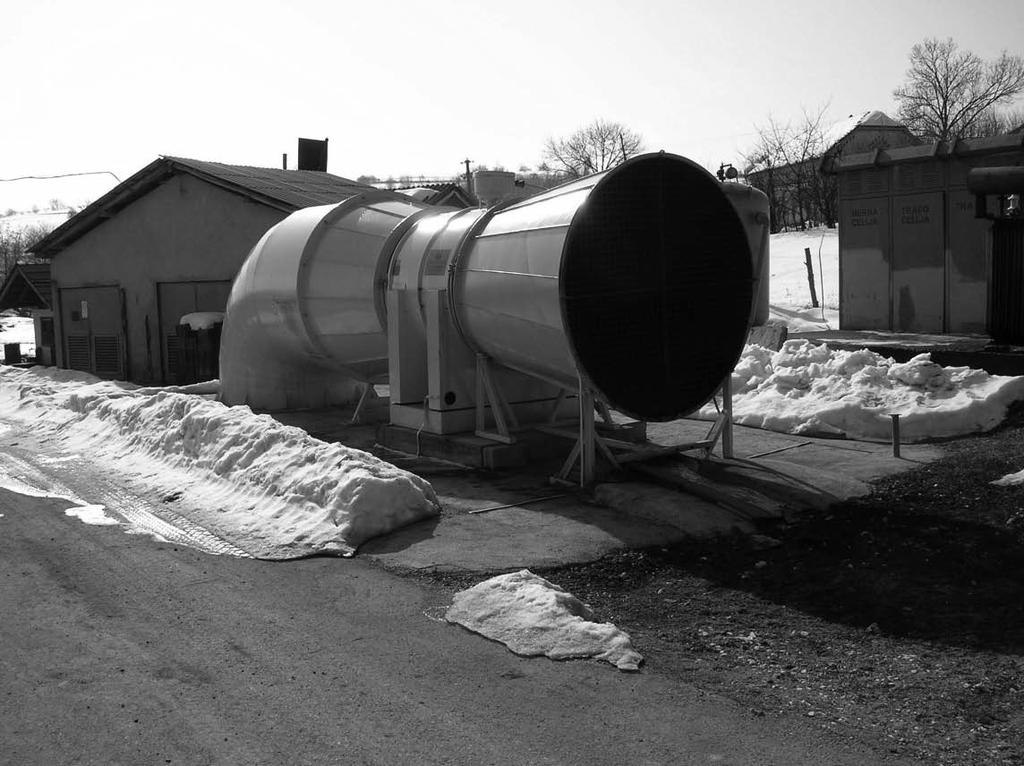

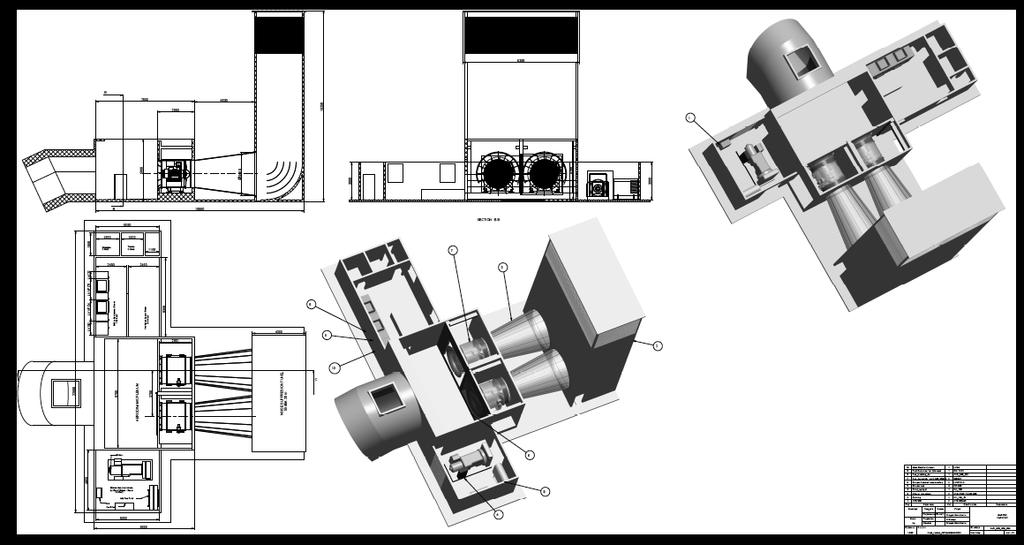

5 Fruška š ora ZBORNIK RADOVA 7. Me unarodna "Ex" Tribina septembar SL.2 Izgled reverzibilnog glavnog ventilatora AVD kW SL.2 Izgled savremene ventilacione stanice sa dva reverzibilna ventilatora AVD kW Nadpritisak u Pa vs RPM 1470) 1325) 1250) 1000) 900) 800) p k( k, PERFORMANSE AVJ_1500_6_55kW Q( k, 1470) 1325) 1250) 1000) 900) 800) Kolicina m3/s vs RPM ZA NOVI NOVI SAD SAD 33

Fruška ora ZBORNIK RADOVA 7. Meÿunarodna "Ex" Tribina Nadpritisak u Pa vs RPM 2000 1900 1800 1700 1600 1500 1400 1300 1200 1470) 1100 1000 p k(k, 900 800 700 600 500 400 300 200 100 0 10 21-23.

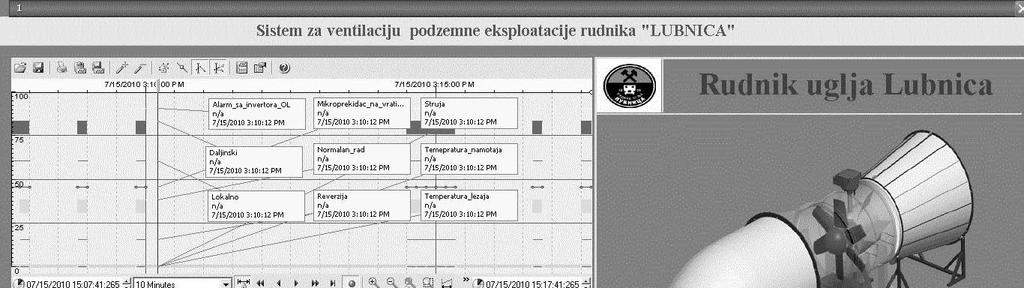

2 Izgled upravljačke računarske maske reverzibilnog glavnog rudničkog ventilatora Zaključak Numeričke metode vazduhoplovne aerodinamike primenjene u projektovanju ventilatora čiji je propeler uradjen

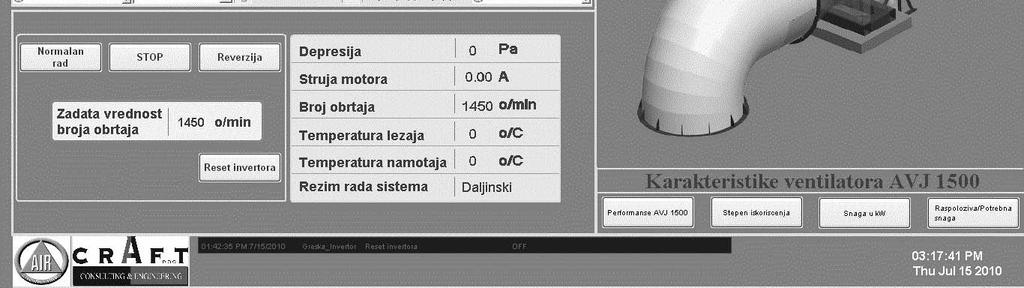

6 Fruška ora ZBORNIK RADOVA 7. Meÿunarodna "Ex" Tribina Nadpritisak u Pa vs RPM ) p k(k, septembar PERFORMANSE AVJ_1500_6_55kW- Reverzija Q( k, 1470) Kolicina m3/s vs RPM SL.2 Izgled upravljačke računarske maske reverzibilnog glavnog rudničkog ventilatora Zaključak Numeričke metode vazduhoplovne aerodinamike primenjene u projektovanju ventilatora čiji je propeler uradjen od karbonskih vlakana i primena Exd e I frekventno regulisanih elektromotora omogućili su razvoj reverzibilnih ventilatora nove generacije koji uz veliku ekonomičnost, minimalno održavanje i dug vek značajno pobljšavaju bezbednost rada u rudnicima kako u redovnim tako i u incidentnim situacijama. NOVI NOVI SAD SAD 34
