Uputa za uporabu. Upravljački terminal DOP11B. Izdanje 02/ / HR

Transkript

1 Reduktori s motorom \ Industrijski reduktori \ Pogonska elektronika \ Automatizacija pogona \ Usluge Upravljački terminal DOP11B Izdanje 02/ / HR Uputa za uporabu

2 SEW-EURODRIVE Driving the world

3 Sadržaj 1 Važne napomene Sigurnosne i upozorne napomene Napomene o terminologiji Namjenska uporaba Okruženje uporabe Sigurnosne funkcije Jamstvo za nedostatke Nazivi proizvoda i trgovački znaci Demontaža i zbrinjavanje Sigurnosne napomene Opći naputci Instalacija i stavljanje u pogon Transport / Skladištenje Napomene o radu i održavanje Informacija o uređaju, montaža i hardver Uvod Tipska oznaka, označne pločice i sadržaj isporuke Struktura uređaja DOP11B Struktura uređaja DOP11B Struktura uređaja DOP11B Struktura uređaja DOP11B Struktura uređaja DOP11B Pribor i opcije Instalacija Upute za instalaciju osnovnog uređaja Instalacija u skladu s UL Priključivanje osnovnog uređaja DOP11B-20 do DOP11A Priključivanje na računalo Priključivanje RS Priključak RS-485 s PCS21A Priključivanje RS-422 preko UWS11A ETHERNET priključak Priključivanje na Siemens S7 preko MPI i PCM11A Stavljanje u pogon Opći naputci za stavljanje u pogon Pripremni radovi i pomagala Prvo uključivanje Funkcije terminala Rad i servisiranje Prijenos projekta s računalom i HMI-Builderom Kreiranje projekta Radni prikazi kod pokretanja uređaja Obavijesti o pogreškama SEW-Elektronički servis Uputa za uporabu Upravljački terminali DOP11B 3

4 Sadržaj 7 Tehnički podatci i mjerne skice Opći tehnički podatci Raspored utikača DOP11B DOP11B-25 i DOP11B DOP11B Dodatak Kemijska otpornost Kazalo Uputa za uporabu Upravljački terminali DOP11B

5 Važne napomene Sigurnosne i upozorne napomene 1 Uputa za uporabu 1 Važne napomene 1.1 Sigurnosne i upozorne napomene Obvezatno poštujte ovdje navedene sigurnosne i upozorne napomene! Opasnost Upozorava Vas se na moguću prijeteću opasnost, koja može dovesti do teških tjelesnih ozljeda ili smrti. Upozorenje Upozorava Vas se na moguću prijeteću opasnost putem proizvoda, koja bez zadovoljavajuće skrbi može dovesti do tjelesnih ozljeda ili smrti. Ovaj simbol ćete pronaći i na upozorenjima na materijalnu štetu. Oprez Ovaj simbol upozorava na moguću prijeteću situaciju, koja može dovesti do oštećenja na proizvodu ili u okolini. Napomena Upozoravate se na primjene, npr. na stavljanje u pogon i druge korisne informacije. Napomena o dokumentaciji Ovaj simbol upozorava na dokumentaciju, na pr. uputu za uporabu, katalog, sigurnosni list. Pridržavanje upute za uporabu preduvjet je za: Nesmetani rad. Ispunjavanje zahtjeva iz jamstva na nedostatke. Stoga prije rada s uređajem najprije pročitajte upute za uporabu! Uputa za uporabu sadržava važne napomene o servisu. Uputu za uporabu stoga čuvajte u blizini uređaja. Uputa za uporabu Upravljački terminali DOP11B 5

6 Važne napomene 1 Napomene o terminologiji 1.2 Napomene o terminologiji Upravljački terminali serije DOP11B (Drive Operator Panel) mogu različitim komunikacijskim putovima istodobno komunicirati sa SEW-pretvaračima frekvencije i odabranim memorijski-programabilnim upravljačkim sklopovima (SPS). U ovom se dokumentu oba uređaja (SPS i pretvarač frekvencije) zbog jednostavnijeg predstavljanja označuju kao kontrolni uređaj (controller). 1.3 Namjenska uporaba Upravljački terminali serije DOP11B su uređaji za posluživanje i dijagnosticiranje industrijskih i obrtničkih postrojenja. Stavljanje u pogon (prihvat namjenskog rada) zabranjeno je sve dok se ne utvrdi je li stroj usklađen sa smjernicom o elektromagnetskoj podnošljivosti 89/336/EGZ i postoji li suglasje krajnjeg proizvoda sa smjernicom o strojevima 98/37/EZ (vodite računa o EN 60204). 1.4 Okruženje uporabe Zabranjena je, ako nije izričito predviđena: uporaba u eksplozijom ugroženim područjima; uporaba u okruženju sa štetnim uljima, kiselinama, plinovima, parama, prašinom, zračenjem itd. Popis dozvoljenih materijala naći ćete u privitku; uporaba u nestacionarnim aplikacijama kod kojih dolazi do mehaničkih titrajnih i udarnih opterećenja koja nisu u suglasju sa zahtjevom norme EN Sigurnosne funkcije Upravljački terminali serije DOP11B ne smiju preuzimati sigurnosne funkcije bez nadređenih sigurnosnih sustava. Za osiguravanje zaštite strojeva i ljudi upotrebljavajte nadređene sigurnosne sustave. 6 Uputa za uporabu Upravljački terminali DOP11B

7 Važne napomene Jamstvo za nedostatke Jamstvo za nedostatke Nestručno rukovanje te drugo rukovanje, koje nije u skladu s ovom uputom za uporabu, ometa karakteristike proizvoda. To dovodi do gubitka bilo kakvih prava iz zahtjeva za nedostatke prema tvrtki SEW-EURODRIVE GmbH & Co KG. 1.7 Nazivi proizvoda i trgovački znaci Marke i nazivi proizvoda, navedeni u ovoj uputi za uporabu, trgovački su znakovi ili registrirani trgovački znakovi pojedinačnih nositelja naslova. 1.8 Demontaža i zbrinjavanje Potpuna ili djelomična ponovna prerada upravljačkog terminala treba se provesti prema važećim odredbama. Stoga imajte na umu da sljedeće komponente sadrže tvari, koje mogu predstavljati opasnost za zdravlje i okoliš: litijska baterija, elektrolitski kondenzatori i zaslon. Uputa za uporabu Upravljački terminali DOP11B 7

8 Sigurnosne napomene 2 Opći naputci 2 Sigurnosne napomene 2.1 Opći naputci Brižljivo pročitajte sigurnosne napomene. Kod primitka isporuke provjerite jesu li prisutna eventualna transportna oštećenja. Odmah obavijestite isporučitelja ako otkrijete štetu. Terminal ispunjava zahtjeva prema članku 4 smjernice o elektromagnetskoj podnošljivosti 89/336/EEC. Terminal ne upotrebljavajte u okružju ugroženom od eksplozije. SEW-EURODRIVE ne preuzima odgovornost za modificiranu, promijenjenu ili adaptiranu opremu. Smiju se upotrebljavati samo zamjenski dijelovi i pribor proizvedeni prema specifikacijama SEW-EURODRIVE-a. Prije instaliranja, pokretanja ili popravljanja terminala brižljivo pročitajte uputu o instalaciji i uporabi. U žljebove ili rupe terminala ni u kojem slučaju ne smije prodrijeti tekućina. To može uzrokovati požar ili električnu provodljivost opreme. S terminalom smije raditi samo posebno osposobljeno stručno osoblje. 2.2 Instalacija i stavljanje u pogon Terminal je namijenjen za fiksnu instalaciju. Terminal tijekom instalacije postavite na stabilnu podlogu. Ako terminal padne, može doći do oštećenja. Terminal instalirajte prema uputi za instalaciju. Uređaj uzemljite prema odredbama u priloženoj uputi za instalaciju. Instalaciju smije izvoditi samo posebno osposobljeno stručno osoblje. Visokonaponski, signalni i opskrbni vodovi se moraju polagati odvojeno jedni od drugih. Prije priključivanja terminala na napajanje strujom, valja osigurati pravilnost napona i polaritet izvora struje. Otvori u kućištu su namijenjeni za cirkulaciju zraka i ne smiju se prekrivati. Terminal ne postavljajte na mjesta, na kojima može biti izložen jakom magnetskom polju. Terminal se ne smije montirati niti pokretati na direktnom sunčevom svjetlu. Periferna oprema mora odgovarati namjeni uporabe. Kod određenih modela terminala je staklo zaslona prevučneo laminiranim filmom kako bi se spriječile ogrebotine. Kako biste spriječili da zbog statičkog elektriciteta dođe do oštećenja na terminalu, valja nakon montaže oprezno skinuti film. 8 Uputa za uporabu Upravljački terminali DOP11B

9 Sigurnosne napomene Transport / Skladištenje 2 Zaštitne mjere i zaštitni uređaji moraju odgovarati važećim propisima (na pr. EN ili EN 50178). Potrebne zaštitne mjere: Uzemljenje uređaja Potrebni zaštitni uređaji: Nadstrujni zaštitni uređaji 2.3 Transport / Skladištenje Odmah nakon primitka provjerite, nema li u sadržaju isporuke transportnih oštećenja. Ako ih otkrijete, o tome odmah obavijestite transportno poduzeće. U slučaju oštećenja ne smijete stavljati upravljački terminal u pogon. U slučaju potrebe upotrebljavajte primjerena, dostatno dimenzionirana transportna sredstva. Moguće štete zbog nepravilnog skladištenja! Ako upravljački terminal odmah ne ugrađujete, spremite ga u suhu prostoriju bez prašine. 2.4 Napomene o radu Terminal održavajte uvijek čistim. Funkcijom zaustavljanja u nuždi i drugim sigurnosnim funkcijama ne smije se upravljati s terminala. Pazite da tipke, zaslon itd. ne dođu u doticaj s predmetima oštrih bridova. Imajte na umu da je terminal spreman za uporabu i da registrira unose pomoću tipkovnice i taktilnog zaslona čak i kad pozadinsko osvjetljenje više ne svijetli. 2.5 i održavanje Zahtjevi za nedostatke su regulirani ugovorom. Zaslon i prednju stranu terminala čistite blagim sredstvom za čišćenje i mekanom krpom. Popravke mora izvoditi samo posebno osposobljeno stručno osoblje. Uputa za uporabu Upravljački terminali DOP11B 9

10 Informacija o uređaju, montaža i hardver 3 Uvod 3 Informacija o uređaju, montaža i hardver 3.1 Uvod Zahtjevi u suvremenom industrijskom proizvodnom okružju neprestano rastu. Istodobno rastu i odgovornost i opseg aktivnosti za osoblje uz stroj. Korisnik mora imati mogućnost da na jednostavan i brz način dođe do informacija o statusu stroja i da direktno i fleksibilno promijeni postavke. Funkcionalnost upravljačkih sklopova je sve opsežnija i domišljatija. To omogućuje učinkovito upravljanje kompliciranih procesa. Upravljački terminali jamče preglednost i sigurnost kod komunikacije između čovjeka i stroja čak i kod veoma kompleksnih proizvodnih procesa. Grafički upravljački terminali su razvijeni kako bi se udovoljilo zahtjevima sučelja čovjek-stroj za nadzor procesa i reguliranja u najrazličitijim područjima primjene proizvodne tehnike. Terminal pritom pojednostavljuje rad upravljačkog osoblja uz pomoć ciljanog prilagođavanja pojedinačnim zadaćama. Zahvaljujući ovoj činjenici korisnik može i dalje upotrebljavati poznate pojmove i definicije. Projekti se u terminalu kreiraju kao stablo izbornika ili sekvencija. Stablo izbornika obuhvaća glavni izbornik (s preglednim prikazom) kao i niz podizbornika s detaljnim podatcima o pojedinačnom području. Korisnik u pravilu bira izbornike za prikazivanje. Izbornici upotrijebljeni u upravljačkim terminalima označuju se kao blokovi. Glavni izbornik Recept Stanje motora Temperatura Stanje pretvarača frekvencije 53717AHR 10 Uputa za uporabu Upravljački terminali DOP11B

11 Informacija o uređaju, montaža i hardver Uvod 3 Polaznu točku sekvencije čini glavni izbornik. Ovdje korisnik odabire sekvenciju, kod koje će se blokovi prikazivati zadanim redoslijedom. Upravljanje prikazivanjem bloka se u pravilu obavlja putem programa u kontrolnom uređaju (controller). Glavni izbornik Korak 1 Postavke Korak 2 Korak 3 Korak 4 Kraj programa 53719AHR Funkcije upravljačkih terminala omogućuju grafički i tekstovni prikaz procesa. Osim toga stoje na raspolaganju i druge funkcije: Upravljanje alarmom Ispis Tendencije Upravljanje receptom Vremensko upravljanje Funkcije nisu samo jednostavne za uporabu, nego nasuprot uobičajenim rješenjima sa sklopkama, lampicama za prikaz, vremenskim relejima, brojačima i tjednim vremenskim sklopkama pružaju financijske prednosti. Upravljački terminal osim toga obuhvaća funkcije, koje omogućuju najbolje iskorištavanje pogonske elektronike. Uputa za uporabu Upravljački terminali DOP11B 11

12 Informacija o uređaju, montaža i hardver 3 Uvod Programiranje Upravljački terminali se mogu programirati pomoću računala sa softverom HMI-Builder. Upravljački terminal se većim dijelom odlikuje objektnim načinom rada. Pritom se programiranje osniva na objektu, kojemu se dodjeljuje jedna funkcija. Prema tom principu se definiraju sve vrste signala. Programirani projekt se pohranjuje u upravljačkom terminalu Povezivanje terminala sa SEW-pretvaračima frekvencije Povezivanje terminala na kontrolni uređaj (controller) donosi sa sobom brojne prednosti: Korisnik ne mora obavljati nikakve promjene na postojećim kontrolnim uređajima (controller). Terminal ne zauzima ulaze niti izlaze na kontrolnom uređaju (controller). Preglednost funkcija kontrolnog uređaja (controller) se optimira, na pr. vremensko upravljanje i upravljanje alarmom Prikaz statusa i upravljački sklop Korisnik je već upoznat s lampicama za prikaz kao i analognim i digitalnim statusnim indikatorima, jer se isti upotrebljavaju u brojnim primjenama. To vrijedi za elemente posluživanja kao što su tipke, zakretne i biračke sklopke. Zamjena ovih sastavnih dijelova jedinstvenim terminalom omogućuje stapanje svih prikaza statusa i elemenata posluživanja u jednu jedinicu. Korisnik može na jednostavan način prikazati sistemske informacije i utjecati na njih. Osim toga može prikazati pregled svih signala, koji se odnose na određeni objekt, na pr. crpku ili pogonsku jedinicu. Ta opcija dodatno pojednostavljuje rad. To se omogućuje odvijanjem cjelokupne razmjene informacija preko takozvanih blokova u terminalu. Kod blokova se može raditi o tekstovnim blokovima, koji obuhvaćaju isključivo tekstovne informacije. Grafički blokovi nasuprot tome sadržavaju grafičke prikaze. Upravljački terminali opremljeni su funkcijskim tipkama za direktno upravljanje. Pritom se pojedinačnim funkcijskim tipkama dodjeljuju određene naredbe. Na temelju te dodjele se može provesti upravljanje. Kod uporabe više blokova operater se može putem naredbe skoka pomicati između različitih blokova. Na taj način se kreira stablo izbornika, a time i strukturirana primjena. 12 Uputa za uporabu Upravljački terminali DOP11B

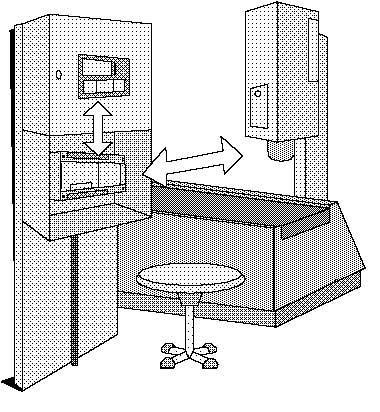

13 Informacija o uređaju, montaža i hardver Uvod Postavljanje upravljačkog terminala Kako biste mogli optimalno iskoristiti opseg funkcija, terminal bi valjalo postaviti u neposrednu blizinu radnog mjesta. Time operater uvijek dobiva sve potrebne informacije i može učinkovito raditi. Terminal valja postaviti na pravilnu radnu visinu kako bi ga operater mogao nesmetano promatrati i koristiti. Preglednost zaslona se regulira prema udaljenosti, visini, kutu, padu svjetlosti i izboru boja. Nadzor, upravljanje i održavanje mogu se izvesti s udaljenog mjesta, na pr. s drugog mjesta u zgradi ili druge lokacije. Komunikacija se u tom slučaju može obavljati primjerice putem LAN-a (Local Area Network), Interneta ili modema. Kod duljih proizvodnih linija s više radnih mjesta se može više terminala spojiti u mrežu s jednim ili više kontrolnih uređaja (controller) AXX Uputa za uporabu Upravljački terminali DOP11B 13

14 Informacija o uređaju, montaža i hardver 3 Uvod Kompaktna rješenja Eksterni uređaji kao što su čitači barkoda, uređaji za vaganje, modemi itd. mogu se putem terminala povezati s kontrolnim uređajem (controller). Za priključivanje uređaja potrebno je samo RS-232-sučelje i ASCII-komunikacijski protokol. Podatci, koji dolaze u terminal, pohranjuju se u registrima. Također je moguće priključivanje paralelne radne jedinice. Pritom se može raditi o drugom terminalu ili računalu s MOVITOOLS za programiranje pretvarača. Preko terminala se uz to istodobno može programirati kontrolni uređaj (controller) i komunicirati s njime. Kod priključivanja SPS i pretvarača frekvencije na terminal (dvostruki pokretački program u terminalu) može se vršiti razmjena podataka (analogni i digitalni signali) između uređaja. SPS-Protokoll RS-485 MOVILINK 60090AHR 14 Uputa za uporabu Upravljački terminali DOP11B

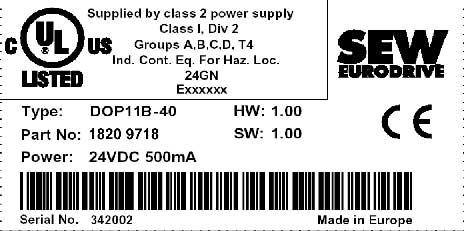

15 Informacija o uređaju, montaža i hardver Tipska oznaka, označne pločice i sadržaj isporuke Tipska oznaka, označne pločice i sadržaj isporuke Primjer tipske oznake DOP 11 B 20 Izvedba 20 = LCD-grafički-zaslon 240 x 64 piksela 25 = ¼ VGA-Touch-Screen 320 x 240 piksela (16 skala sive) 30 = ¼ VGA-Touch-Screen 320 x 240 piksela (64 k boja) 40 = ¼ VGA-grafički-zaslon 320 x 240 piksela (64 k boja 50 = VGA-Touch-Screen 800 x 600 piksela (64 k boja) Verzija B Generiranje Tip: DOP = Drive Operator Panel Primjer označne pločice Bočno na uređaju je postavljena označna pločica uređaja. Sl. 1: Označna pločica uređaja 11596AXX Sadržaj isporuke Sadržaj isporuke obuhvaća: Upravljački terminal DOP11B Montažni materijal sa šablonom za montažu Uputu za uporabu s napomenama za montažu i instalaciju Phoenix COMBICON utikač za DC 24 V, 5 mm, 3-polni Uputa za uporabu Upravljački terminali DOP11B 15

16 Informacija o uređaju, montaža i hardver 3 Struktura uređaja DOP11B Struktura uređaja DOP11B-20 Predmetni broj: [5] [1] [2] [3] [6] [4] Sl. 2: DOP11B AXX [1] LED crvene / zelene [2] Zaslon [3] Funkcijske tipke [4] Navigacijske tipke [5] Polje za upisivanje [6] Numeričke tipke 240 x 64 točkica LCD-grafički zaslon (monokromni) s osvijetljenjem pozadine Opskrba naponom: DC 24 V, 350 ma 2 serijska sučelja (RS-232 i RS-485/RS-422); 2 istodobno upotrebljiva 1 Ethernet-sučelje (RJ45-utičnica) 1 USB-sučelje IP65-folijska tipkovnica s navigacijskim tipkama, numeričkim brojevnim blokom i 8 funkcijskih tipaka 16 LED (2 boje crvena / zelena) 1 utično mjesto za proširenje 1 sučelje za proširenje 12 MB memorije aplikacije 16 Uputa za uporabu Upravljački terminali DOP11B

17 Informacija o uređaju, montaža i hardver Struktura uređaja DOP11B Struktura uređaja DOP11B-25 Predmetni broj: Sl. 3: DOP11B AXX 320 x 240 piksela, ¼ VGA Touch Screen (16 skala sive, STN, 5,7") s osvjetljenjem pozadine Opskrba naponom: DC 24 V, 450 ma 2 serijska sučelja (RS-232 i RS-485/RS-422); 2 istodobno upotrebljiva 1 Ethernet-sučelje (RJ45-utičnica) 1 USB-sučelje IP66 Horizontalna ili vertikalna montaža 1 utično mjesto za proširenje 1 sučelje za proširenje 12 MB memorije aplikacije Uputa za uporabu Upravljački terminali DOP11B 17

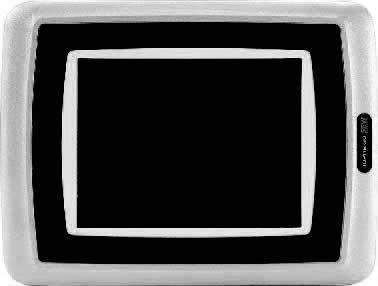

18 Informacija o uređaju, montaža i hardver 3 Struktura uređaja DOP11B Struktura uređaja DOP11B-30 Predmetni broj: Sl. 4: DOP11B AXX 320 x 240 piksela, ¼ VGA Touch Screen (64 boje, STN, 5,7") s osvjetljenjem pozadine Opskrba naponom: DC 24 V, 450 ma 2 serijska sučelja (RS-232 i RS-485/RS-422); 2 istodobno upotrebljiva 1 Ethernet-sučelje (RJ45-utičnica) 1 USB-sučelje IP66 Horizontalna ili vertikalna montaža 1 utično mjesto za proširenje 1 sučelje za proširenje 12 MB memorije aplikacije 18 Uputa za uporabu Upravljački terminali DOP11B

19 Informacija o uređaju, montaža i hardver Struktura uređaja DOP11B Struktura uređaja DOP11B-40 Predmetni broj: [1] [2] [5] [3] [4] Sl. 5: DOP11B AXX [1] Funkcijske tipke [2] Numeričke tipke [3] Navigacijske tipke [4] Zaslon [5] Polja za upisivanje 320 x 240 piksela, ¼ VGA grafički zaslon (64 k boja, STN, 5,7") s osvijetljenjem pozadine Opskrba naponom: DC 24 V, 500 ma 2 serijska sučelja (RS-232 i RS-485/RS-422); 2 istodobno upotrebljiva 1 Ethernet-sučelje (RJ45-utičnica) 1 USB-sučelje IP65-folijska tipkovnica s navigacijskim tipkama, numeričkim brojevnim blokom i 16 funkcijskih tipaka 16 LED (2 boje crvena / zelena) 1 utično mjesto za proširenje 1 sučelje za proširenje 12 MB memorije aplikacije Uputa za uporabu Upravljački terminali DOP11B 19

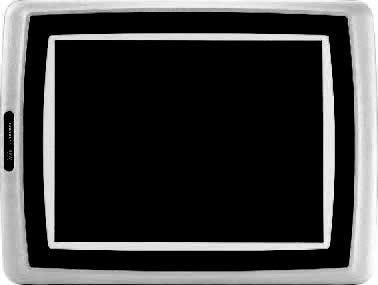

20 Informacija o uređaju, montaža i hardver 3 Struktura uređaja DOP11B Struktura uređaja DOP11B-50 Predmetni broj: Sl. 6: DOP11B AXX 800 x 600 piksela, VGA Touch Screen (64 k boja, 10,4") s osvjetljenjem pozadine Opskrba naponom: DC 24 V, 1,0 A 2 serijska sučelja (RS-232 i RS-485/RS-422); 2 istodobno upotrebljiva 1 Ethernet-sučelje (RJ45 utičnica) 1 USB-sučelje IP66 1 utično mjesto za proširenje 12 MB memorije aplikacije 20 Uputa za uporabu Upravljački terminali DOP11B

21 Informacija o uređaju, montaža i hardver Pribor i opcije Pribor i opcije Kabel za programiranje upravljačkog terminala DOP11B i za komunikaciju između upravljačkog terminala i MOVIDRIVE. Opcija Opis Predmetni broj PCS11B (Panel Cable Serial) Spojni kabel između upravljačkog terminala (RS-232, max. 115,2 Kbit/s) i računala (RS-232) za programiranje upravljačkih terminala. Fiksna dužina od 3 m PCS11B PCS11A PCS21A (Panel Cable Serial) Komunikacijski kabel između upravljačkog terminala (RS-485, max. 57,6 Kbit/s) i SEW-pretvarača frekvencije (RS-485, RJ-10). Fiksna dužina od 5 m PCS21A PCS22A (Panel Cable Serial) Komunikacijski kabel s upravljačkog terminala (RS-485, max. 57,6 Kbit/s) na otvoreni kraj kabela. Fiksna dužina od 5 m PCM11A (Panel Cable MPI) Komunikacijski kabel između upravljačkog terminala (RS-232, max. 57,6 Kbit/s) i SIMATIC S7 preko MPI (max. 12 Mbit/s). Fiksna dužina od 3 m PCM11A PCC11A (Panel Cable Converter) Komunikacijski kabel između upravljačkog terminala (RS-422, max. 57,6 Kbit/s) i pretvarača sučelja UWS11A ili USS21A (RS-232). Za komunikaciju sa SEW-pretvaračima frekvencije. Fiksna dužina od 3 m PCC11A UWU52A Dio uklopne mreže Input AC V Output DC 24 V, 2,5 A Uputa za uporabu Upravljački terminali DOP11B 21

22 Informacija o uređaju, montaža i hardver 3 Pribor i opcije Opcija Opis Predmetni broj UWS11A Pretvarač sučelja za montažu zaobljenih tračnica RS-232 RS X X1: RS X2: RS-232 UWS 22 Uputa za uporabu Upravljački terminali DOP11B

23 Instalacija Upute za instalaciju osnovnog uređaja 4 4 Instalacija 4.1 Upute za instalaciju osnovnog uređaja Pri instalaciji se obvezatno pridržavajte sigurnosnih naputaka u poglavlju 2! Odvojeni kabelski kanali Učinske kabele i elektroničke vodove sprovedite u odvojenim kabelskim kanalima Presjeci Opskrba naponom: promjer prema ulaznoj nazivnoj struji. Elektronički vodovi: 1 žila po stezaljci 0, ,75 mm 2 (AWG ) 2 žile po stezaljci 0, ,75 mm 2 (AWG ) Zakriljenje i uzemljenje Upotrebljavajte samo zakriljene signalne kabele. Zakriljenje položite najkraćim putem s plosnatim kontaktom obostrano na masu. Kako biste izbjegli petlje kroz zemlju, kraj zakriljenja možete uzemljiti preko zaštitnog kondenzatora (220 nf / 50 V). Kod dvostruko zakriljenog voda uzemljite vanjsko zakriljenje na strani kontrolnog uređaja (controller) i unutrašnje zakriljenje na drugom kraju BXX Sl. 7: Primjeri za pravilno priključivanje zakriljenja s metalnom obujmicom (zakrilna stezaljka) ili metalnim PG-vijčanim spojem Uputa za uporabu Upravljački terminali DOP11B 23

24 Instalacija 4 Instalacija u skladu s UL Polaganje vodova u uzemljene limene kanale ili metalne cijevi može se također upotrijebiti za zakriljenje. Učinske i upravljačke vodove bi pritom valjalo polagati odvojeno. Uzemljenje uređaja vrši se preko utikača za 24 V opskrbu naponom. 4.2 Instalacija u skladu s UL Za instalaciju prema UL poštujte sljedeće napomene: Kao priključne kabele upotrebljavajte samo bakrene vodove s temperaturnim područjem od 60 / 75 C. Električni priključak valja provesti prema metodama opisanim u klasi 1, odlomak 2 (članak 501-4(b) prema Nacionalnom električnom kodu NFPA70). Kao eksterni DC 24 V izvor napona upotrebljavajte samo ispitane uređaje s ograničenim izlaznim naponom (U maks =DC30V) i ograničenom izlaznom strujom (I 8 A). UL-certificiranje ne vrijedi za rad na naponskim mrežama s neuzemljenim zvjezdištem (IT-mreže). 24 Uputa za uporabu Upravljački terminali DOP11B

25 Instalacija Priključivanje osnovnog uređaja DOP11B-20 do DOP11A Priključivanje osnovnog uređaja DOP11B-20 do DOP11A Opskrba naponom Kod priključivanja pazite na pravilan polaritet. Uređaj se može oštetiti ukoliko dođe do zamjene. Uvjerite se da upravljački terminal i kontrolni uređaj (controller) imaju isto električno uzemljenje (vrijednost referentnog napona). U suprotnom slučaju može doći do komunikacijskih pogrešaka AXX Sl. 8: Opskrba naponom DOP11B-20 do DOP11A-50 [1] Uzemljenje [2] 0 V [3] +24 V [1] [2] [3] Uputa za uporabu Upravljački terminali DOP11B 25

26 Instalacija 4 Priključivanje na računalo 4.4 Priključivanje na računalo DOP11B PCS11B RS-232 RS-232 Sl. 9: Priključivanje na računalo 60060AXX Programiranje upravljačkog terminala obavlja se preko programerskog softvera HMI-Builder. Za programiranje upravljačkog terminala potreban je komunikacijski kabel PCS11A. Dovod napona mora pri povezivanju jedinica biti otpojen. 26 Uputa za uporabu Upravljački terminali DOP11B

27 Instalacija Priključivanje RS Priključivanje RS-485 S RS-485-sučeljem se mogu na upravljački terminal priključiti do 31 MOVIDRIVE - uređaja. Direktan priključak DOP11B na pretvaraču frekvencije tipa MOVIDRIVE preko RS-485-sučelja vrši se preko 25-polnog sub-d-utikača Priključna spojna shema RS-485-sučelja DOP11B-30 RS-485 Sl. 10: RS-485-veza 60093AXX MOVITRAC S1 S2 ON OFF X44 FSC11B MOVIDRIVE Upravljačka glava /Blokada regulatora Desno/Stoj* Lijevo/Stoj* Deblokada/brzo zasutavljanje* n11/n21* n12/n22* Referencija X13:DIØØ...DIØ5 +24 V-izlaz Referentni potencijal binarnih signala RS RS-485 X13: DIØØ DIØ1 DIØ2 DIØ3 DIØ4 DIØ5 DCOM** VO24 DGND ST11 ST DOP11B Most između 6 i 19, kako bi se aktivirao završetak sabirnice. RS-422 / RS pol. Sub-D-utičnica 14 X45 X46 H L Zakrilni lim odn. zakrilna stezaljka Sl. 11: Raspored utikača DOP11B 60061AHR Uputa za uporabu Upravljački terminali DOP11B 27

28 Instalacija 4 Priključivanje RS-485 Specifikacija kabela Koristite 2 x 2-žilni, prepleteni i zakriljeni bakreni kabel (kabel za prijenos podataka sa zakriljenjem od bakrenog pletiva). Kabel mora ispunjavati sljedeće specifikacije: Promjer žila 0,5... 0,75 mm 2 (AWG ) Otpor voda Ω kod 1 MHz Jedinični kapacitet 40 pf/m (12 pf/ft) kod 1 khz. Primjeren je primjerice slijedeći kabel: Tvrtka Lappkabel, UNITRONIC BUS CAN, 2 x 2 x 0,5 mm 2. Polaganje zakriljenja Zakriljenje postavite na obje strane ravno na elektroničku zakriljenu stezaljku kontrolnog uređaja (controller) i u kućište 25-polnog Sub-D utikača upravljačkog terminala. Moguće uništenje kontrolnog uređaja (controller) sabirnice zbog kratkog spoja razvezivanja elektromagnetske podnošljivosti između elektronike i zemlje. Ni u kom slučaju ne povezujte kraj zakriljenja s DGND! Duljina vodova Dozvoljena ukupna dužina vodova iznosi 200 m. Završni otpornik U kontrolnom uređaju (controller) i u pretvaraču sučelja UWS11A su fiksno ugrađeni dinamički završni otpornici. U tom slučaju ne priključujte vanjske završne otpornike! Ako se upravljački terminal DOP11B s pretvaračima frekvencije spaja preko RS-485, valja u 25-polnom Dub-D utikaču DOP11B-10 aktivirati završni otpornik (prijemosnica između Pin 6 i Pin 19) ukoliko je upravljački terminal prvi ili zadnji korisnik. Između uređaja, koji se spajaju s RS-485, ne smije doći do odstupanja potencijala. Izbjegavajte pomak potencijala primjerenim mjerama, primjerice povezivanjem masa uređaja (GND) s odvojenim vodom, veza opskrbe napona (24 V) itd. 28 Uputa za uporabu Upravljački terminali DOP11B

29 Instalacija Priključak RS-485 s PCS21A Priključak RS-485 s PCS21A PCS21A 60062AXX Polaganje zakriljenja Zakriljenje postavite ravno na elektroničku zakrilnu stezaljku kontrolnog uređaja (controller). U kućištu 25-polnog Sub-D-utikača PCS21A je zakriljenje već postavljeno. Moguće uništenje kontrolnog uređaja (controller) sabirnice zbog kratkog spoja razvezivanja elektromagnetske podnošljivosti između elektronike i zemlje. Ni u kom slučaju ne povezujte kraj zakriljenja s DGND! Završni otpornik U kontrolnom uređaju (controller) su dinamički završni otpornici fiksno ugrađeni. Ni u kom slučaju ne priključujte vanjske završne otpornike! Završni otpornik je u 25-polnom Sub-D-utikaču DOP11B aktiviran prijemosnicom između pina 6 i pina 19. Između uređaja, koji se spajaju s RS-485, ne smije doći do odstupanja potencijala. Izbjegavajte pomak potencijala primjerenim mjerama, primjerice povezivanjem masa uređaja (GND) s odvojenim vodom, veza opskrbe napona (24 V) itd. Uputa za uporabu Upravljački terminali DOP11B 29

30 Instalacija 4 Priključivanje RS-422 preko UWS11A 4.7 Priključivanje RS-422 preko UWS11A Priključivanje DOP11B na pretvarač frekvencije tipa MOVIDRIVE preko UWS11A. PCC11A UWS11A RS-485 Sl. 12: Priključivanje preko serijskog spoja (UWS11A) 60094AXX MOVITRAC MOVIDRIVE UWS11A X44 S1 S2 ON OFF Upravljačka glava /Blokada regulatora Desno/Stoj* Lijevo/Stoj* Deblokada/brzo zasutavljanje* n11/n21* n12/n22* Referencija X13:DIØØ...DIØ5 +24 V-izlaz Referentni potencijal binarnih signala RS RS-485 X13: DIØØ DIØ1 DIØ2 DIØ3 DIØ4 DIØ5 DCOM** VO24 DGND ST11 ST X2: RS VDC GND RS + RS GND FSC11B UWS X45 X46 H L Zakrilni lim odn. zakrilna stezaljka Sl. 13: Raspored stezaljki UWS11A 58787AHR RS-485-priključak Vidi poglavlje "Priključivanje RS-485" na Str. 27 za specifikaciju kabela. 30 Uputa za uporabu Upravljački terminali DOP11B

31 Instalacija ETHERNET priključak ETHERNET priključak Priključivanje DOP11B na računalu za programiranje i za daljinsko održavanje preko ETHERNET i TCP/IP. LAN Switch / Hub Uplink DOP11B Sl. 14: ETHERNET priključak 60095AXX Specifikacija kabela Upotrebljavajte zakriljeni standardni ethernet-kabel s zakriljenim RJ45 utikačima i kabele prema specifikaciji CAT5. Maksimalna dužina kabela iznosi 100 m. Primjeren je primjerice slijedeći kabel: Tvrtka Lappkabel, UNITRONIC LAN UTP BS fleksibilan 4 x 2 x 26 AWG Postupak za utvrđivanje EHTERNET (MAC) adrese opcijske kartice opisuje se u odlomku "Konfiguracijski modus (SETUP)" na Str. 39. Uputa za uporabu Upravljački terminali DOP11B 31

32 Instalacija 4 Priključivanje na Siemens S7 preko MPI i PCM11A 4.9 Priključivanje na Siemens S7 preko MPI i PCM11A DOP11B PCM11A SIMATIC S7 MPI RS-232 Sl. 15: Priključivanje na Siemens S7 preko MPI i PCM11A 60096AXX 32 Uputa za uporabu Upravljački terminali DOP11B

33 Stavljanje u pogon Opći naputci za stavljanje u pogon I Stavljanje u pogon Pri stavljanju u pogon obvezatno poštujte sigurnosne napomene! 5.1 Opći naputci za stavljanje u pogon Preduvjet za uspješno stavljanje u pogon je pravilno električno priključivanje upravljačkog terminala. Funkcije, opisane u ovom poglavlju, služe za učitavanje već kreiranog projekta na upravljački terminal i postavljanje uređaja u potrebne komunikacijske odnose. Upravljački terminali DOP11A ne smiju se rabiti u smislu sigurnosnog uređaja za industrijske primjene. Kao sigurnosnu napravu upotrebljavajte nadzorne sustave ili mehaničke sigurnosne naprave kako biste izbjegli moguće materijalne štete i ozljede osoba. 5.2 Pripremni radovi i pomagala Provjerite instalaciju. Nehotično pokretanje motora preko priključenog pretvarača frekvencije spriječite odgovarajućim mjerama. Povucite elektronički ulaz X13.0/blokade regulatora kod MOVIDRIVE ili Isključite mrežni napon (potporni napon od 24 V mora i dalje biti prisutan) Skinite stezaljke "desni hod" i "deblokada" kod MOVITRAC 07 Ovisno o primjeni valja predvidjeti i dodatne sigurnosne pripremne mjere za sprječavanje ugrožavanja ljudi i stroja. Upravljački terminal pomoću odgovarajućeg kabela spojite s MOVIDRIVE ili MOVITRAC 07. PCC11A UWS11A RS-485 Sl. 16: Spoj između upravljačkog terminala i MOVIDRIVE MDX60B/61B 60094AXX Uputa za uporabu Upravljački terminali DOP11B 33

34 I Stavljanje u pogon 5 Pripremni radovi i pomagala 0 Upravljački terminal spojite s računalom pomoću kabela za programiranje PCS11A (RS-232). Upravljački terminal i računalo moraju pritom biti bez napona, jer u suprotnom slučaju može doći do nedefiniranih stanja. Zatim uključite računalo i, ukoliko još nije, instalirajte i pokrenite softver za projektiranje HMI-Builder na računalu. DOP11B PCS11B RS-232 RS-232 Sl. 17: Spoj između računala i upravljačkog terminala 60060AXX Spojite opskrbu (24 V) za upravljački terminal i priključene pretvarače frekvencije. 34 Uputa za uporabu Upravljački terminali DOP11B

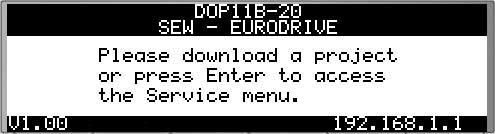

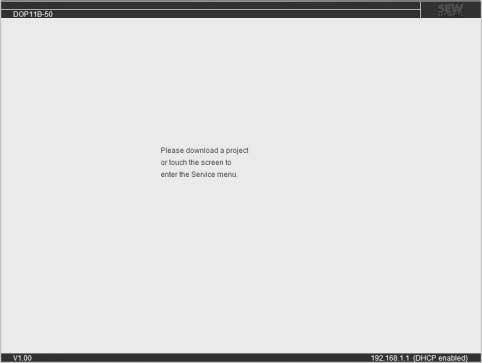

35 Stavljanje u pogon Prvo uključivanje I Prvo uključivanje Isporuka uređaja vrši se bez unesenog projekta. Nakon prvog uključivanju javljaju uređaji s folijskom tipkovnicom (DOP11B-20 i DOP11B-40) sljedeću informaciju: Sl. 18: Početna slika DOP11B-20 u stanju isporuke 11597AXX Sl. 19: Početna slika DOP11B-50 u stanju isporuke 11598AXX Uputa za uporabu Upravljački terminali DOP11B 35

36 I Stavljanje u pogon 5 Funkcije terminala Funkcije terminala U ovom dijelu se opisuju pojedinačni načini rada terminala, tipkovnica i informacijska stranica na terminalu Tipkovnica na terminalu [1] [2] [3] [1] Integrirane funkcijske tipke [2] Tipke sa strelicama [3] Alfanumeričke tipke 60097AXX 36 Uputa za uporabu Upravljački terminali DOP11B

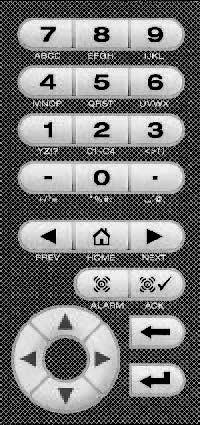

37 Stavljanje u pogon Funkcije terminala I 0 5 Alfanumeričke tipke Preko alfanumeričke tipkovnice mogu se u načinu rada terminala unositi sljedeći znakovi u dinamičkom tekstu i numerički objekti. 0-9 A-Z a-z!? < > ( ) + / * = º % # Posebni nacionalni znakovi Za unos numeričkih vrijednosti, jedanput pritisnite odgovarajuću tipku. Za unos velikih slova (A-Z) odgovarajuću tipku pritisnite 2 do 5 puta. Za unos malih slova (a-z) određenu tipku pritisnite 6 do 9 puta. Može se podesiti vremenski interval između znakova. Ako se tipka ne pritisne u navedenom vremenskom okviru, kurzor prelazi na sljedeće mjesto. Različiti posebni nacionalni znakovi se unose tako da tipku <2> (C1-C4) pritisnete 2 do 9 puta. Time stoje na raspolaganju znakovi koji ne spadaju u standardni skup znakova alfanumeričke tipkovnice terminala. U HMI-Builderu se mogu svi znakovi u odabranom skupu znakova osim rezerviranih znakova upotrebljavati u statičkom tekstu. Za unos željenoga znaka držite na računalnoj numeričkoj tipkovnici <ALT>+<0> (nula) i zatim unesite kod znaka. Izbor upotrijebljenog skupa znakova vrši se u HMI-Builderu. Rezervirani znakovi ASCII-znakovi 0-32 (hex 0-1F) i 127 rezervirani su za interne funkcije terminala i ne smiju upotrebljavati niti u projektima niti u datotekama na terminalu. Služe kao upravljački znakovi. Tipke sa strelicama Pomoću tipaka sa strelicama možete kurzor pomicati u izborniku ili u dijaloškom okviru. Integrirane funkcijske tipke Na svim terminalima ne stoje na raspolaganju sve tipke. Tipka Opis Tipka Enter Ovom tipkom se potvrđuje obavljeno podešavanje i prelazi u sljedeći redak odn. razinu. <PREV> Ovom tipkom ćete doći do prethodnog bloka. <NEXT> Ovom tipkom doći ćete do slijedećeg bloka. <ALARM> Ovom tipkom pozivate listu alarma. <ACK> Ovom tipkom potvrđujete alarm u listi alarma. <HOME> Ovom tipkom preskačete u načinu rada do bloka 0. < > Ovom tipkom brišete znakove lijevo uz kursor. Ako se prikazao glavni blok (broj bloka 0), tipka <PREV> više ne funkcionira jer je pri dostizanju glavnog bloka izbrisan tijek bloka. Uputa za uporabu Upravljački terminali DOP11B 37

38 ON DIP ON DIP I Stavljanje u pogon 5 Funkcije terminala 0 Sklopka na terminalima DOP11B Upravljački terminali DOP11B imaju na stražnjoj strani 4 sklopke za odabir načina rada (DIP-sklopka). ON DIP V DC COM 2 RS232 EXPANSION 10/100 COM 1 RS422 RS485 CF CARD MODE BUSY 60855AXX Raspored DIP-sklopki je kao što slijedi: 1 = ON, 0 = OFF Kako biste pozvali pojedinačne načine za DOP11B, mora napajanje terminala strujom biti prekinuto. U tu svrhu postavite zakretnu sklopku na boku odn. stražnjoj strani terminala u položaj prema sljedećoj tabeli. Zatim iznova priključite napajanje strujom. Položaj sklopke 1234 Funkcija 0000 Način rada (RUN, normalni rad) 0010 Resetiranje sustava (tvorničko resetiranje) 0100 Sysload 1000 Konfiguracijski način (SETUP) 1100 Bez funkcije (RUN) 1110 Aktiviranje funkcije samotestiranja XXX1 Hard Reset 38 Uputa za uporabu Upravljački terminali DOP11B

39 Stavljanje u pogon Funkcije terminala I Načini rada RUN i SETUP Terminal posjeduje 2 načina rada. Konfiguracijski način (SETUP): U ovom načinu se vrše sve osnovne postavke kao što su primjerice izbor kontrolnog uređaja (controller) i jezika izbornika. Način rada (RUN): U ovom načinu se izvodi aplikacija. Promjena između načina rada Prijelaz između RUN i SETUP Istodobno pritisnite < > i <MAIN> kako biste prešli u konfiguracijski način (SETUP). Zatim za vrijeme prikazivanja startnog izbornika pritisnite bilo koju tipku kako biste se vratili u konfiguracijski način (SETUP). Za ponovni prijelaz u način rada (RUN) pritisnite < > i <MAIN>. Konfiguracijski način (SETUP) U ovom odlomku se opisuju funkcije koje se ne mogu izvoditi s programom HMI-Builder. Brisanje memorije Izbornik [Setup] na terminalu sadrži funkciju [Erase Memory]. Uz njegovu pomoć se briše aplikacijska memorija terminala. Time su pogođeni svi blokovi kao i definicije za alarme, vremenske kanale, funkcijske tipke i sistemske signale. Parametar Tipka Enter <PREV> Opis Memorija se briše. Nakon završetka brisanja automatski se aktivira konfiguracijski izbornik. Poziva prethodnu razinu bez brisanja memorije. Pri brisanju memorije se gube svi podatci pohranjeni u terminalu. To se međutim ne tiče parametra za odabir jezika. Brišu se svi drugi parametri ili vraćaju na svoju osnovnu postavku. Uputa za uporabu Upravljački terminali DOP11B 39

40 I Stavljanje u pogon 5 Funkcije terminala 0 Način rada (RUN) U tom načinu rada se izvodi aplikacija. Kod prijelaza na način rada se na zaslonu automatski prikazuje blok 0. Na terminalu se rabi integrirana tipkovnica kako bi se u pogonskom načinu rada označile i promijenile vrijednosti. Ako između terminala i kontrolnog uređaja (controller) dođe do komunikacijske pogreške, na zaslonu se pojavljuje obavijest o pogrešci. Terminal se automatski pokreće nakon što je komunikacija ponovno uspostavljene. Ako ste kod postojeće komunikacijske pogreške unijeli kombinaciju I/O-tipki, ista se pohranjuje u međumemoriji terminala i kod ponovno uspostavljene komunikacije prenosi kontrolnom uređaju (controller). Kako bi se aktivirala nadzorna funkcija, može sat terminala kontinuirano slati podatke u registar na kontrolnom uređaju (controller). Ovom nadzornom funkcijom može kontrolni uređaj (controller) prepoznati je li se pojavila komunikacijska pogreška. Kontrolni uređaj (controller) provjerava je li se registar ažurirao. Ako to nije slučaj, može se u kontrolnom uređaju (controller) aktivirati alarm koji upozorava na komunikacijsku pogrešku. Način funkcioniranja pojedinačnih objekata i funkcije u pogonskom načinu rada objašnjavaju se u vezi s opisom pojedinačnih objekata i funkcija Informacijska stranica U terminalu je programirana informacijska stranica. Poziva se istodobnim pritiskom na tipke < > i <PREV> u načinu rada. Za pozivanje informacijske stranice se može isto tako upotrijebiti funkcijska ili dodirna tipka. Skroz gore na informacijskoj stranici se prikazuju aktualni terminal, verzija sistemskog programa i verzija hardvera. Parametar Opis STARTS Broj startova terminala. RUN Broj radnih sati terminala. CFL Broj sati tijekom kojih je bilo aktivirano osvjetljenje pozadine. 32 C MIN: 21 MAX: 38 Aktualna radna temperatura, najniža i najviša izmjerena temperatura. (primjer) DYNAMIC MEMORY Slobodna RAM-memorija (radna memorija) u bajtovima. FLASH MEM PROJ Slobodna Flash-memorija (projektna memorija) u bajtovima. FLASH MEM BACK Rezervirano FLASH CACHEHITS Postotak pogodaka predmemorije blokova/dodjela u sustavu datoteka. FLASH ALLOCS Maksimalni postotak iskorištenih odn. aktivnih dodjela po bloku u sustavu datoteka. DRIVER 1 Aktualni pokretački program i aktualna inačica pokretačkog programa. DIGITAL I/Os Broj digitalnih signala povezanih s kontrolnim uređajem (controller) 1, koji se kontinuirano nadziru (STATIC) odn. broj u aktualnom bloku (MONITOR). ANALOG I/Os Broj analognih signala koji su povezani s kontrolnim uređajem (controller) 1 i koji se kontinuirano nadziru (STATIC) odn. broj u aktualnom bloku (MONITOR). I/O POLL Vrijeme u ms između 2 očitavanja istog signala u kontrolnom uređaju (controller) 1. PKTS Broj signala u jednom paketu, koji se prenosi između terminala i kontrolnog uređaja 1 (controller). TOUT1 Broj stanki (timeout) kod komunikacije s kontrolnim uređajem (controller) 1. CSUM1 Broj pogrešaka pokusnih svota kod komunikacije s kontrolnim uređajem (controller) Uputa za uporabu Upravljački terminali DOP11B

41 Stavljanje u pogon Funkcije terminala I 0 5 Parametar Opis BYER Broj bajtovnih pogrešaka u komunikaciji. DRIVER 2 Aktualni pokretački program i aktualna verzija pokretačkog programa. Parametri za Driver 2 (pokretački program 2) se prikazuju samo ako je u projektu definiran kontrolni uređaj (controller) 2. DIGITAL I/Os Broj digitalnih signala povezanih s kontrolnim uređajem (controller) 2, koji se kontinuirano nadziru (STATIC) odn. broj u aktualnom bloku (MONITOR). ANALOG I/Os Broj analognih signala koji su povezani s kontrolnim uređajem (controller) 2 i koji se kontinuirano nadziru (STATIC) odn. broj u aktualnom bloku (MONITOR). I/O POLL Vrijeme u ms između 2 očitavanja istog signala u kontrolnom uređaju (controller) 2. PKTS Broj signala u svakom paketu, koji se prenosi između terminala i kontrolnog uređaja (controller) 2. TOUT2 Broj stanki kod komunikacije s kontrolnim uređajem (controller) 2. CSUM2 Broj pogrešaka pokusnih svota kod komunikacije s kontrolnim uređajem (controller) 2. 1 / 2 / 3 Aktualni port za FRAME, OVERRUN i PARITY. 1=RS-422-Port, 2=RS-232-Port i 3=RS-485-Port. FRAME Broj Frame-pogrešaka na aktualnom portu. OVERRUN Broj pogrešaka prečitavanja na aktualnom portu. PARITY Broj paritetnih pogrešaka na aktualnom portu. Uputa za uporabu Upravljački terminali DOP11B 41

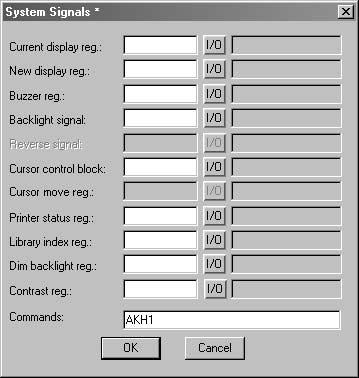

42 I Stavljanje u pogon 5 Funkcije terminala Funkcije joysticka Vrijedi samo kod DOP11A-20 i DOP11A-40. Ova funkcija omogućuje korištenje tipki sa strelicama kao funkcijskih tipki. U retku za naredbe pod prozorom [System signals] unesite naredbu "AK" i adresu. Primjer: "AKM100" (naredba AK i memorijska ćelija M100). Sl. 20: Sistemski signali 11486AEN Memorijska ćelija M100 služi kao aktivacijski signal, a 4 sljedeće memorijske ćelije posjeduju funkcije sukladno sljedećem upravljačkom bloku: Memorijska ćelija Mn0 Mn1 Mn2 Mn3 Mn4 Opis Aktivna = funkcija Joysticka. Nije aktivna = normalna funkcija. STRELICA LIJEVO STRELICA DOLJE STRELICA GORE STRELICA DESNO Ako se za vrijeme uključenog aktivacijskog signala pritisne strelica, aktivira se memorijska ćelija koja odgovara pritisnutoj tipki. Ako se daje aktivacijski signal, tipke sa strjelicama više ne izvode svoje normalne funkcije. 42 Uputa za uporabu Upravljački terminali DOP11B

43 Stavljanje u pogon Funkcije terminala I 0 5 Primjer Sljedeći primjer se može primijeniti za mijenjanje između funkcije joysticka i normalne funkcije. Provedite sljedeće korake: Upotrijebite DEMO-driver. Pod [System signals] / [Commands] unesite tekst "AKM1". Kreirajte tekstovni blok. Unesite statički tekst "JOYSTICK". Kreirajte digitalni objekt sa sljedećim postavkama: Digitalni signal: M1 Tekst 0: ISKLJ Tekst 1: UKLJ Aktiviranje unosa: DA Kreirajte 4 druga digitalna objekta kako biste mogli promatrati sadržaj memorije M2, M3, M4 i M5. Prikaz tekstovnog bloka prema primjerima postavki: JOYSTICK # M2 # M3 # M4 # M5 # Uputa za uporabu Upravljački terminali DOP11B 43

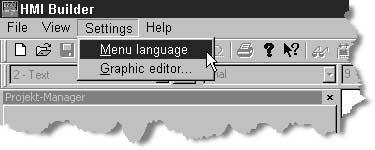

44 I Rad i servisiranje 6 Prijenos projekta s računalom i HMI-Builderom 0 Uputa za uporabu 6 Rad i servisiranje 6.1 Prijenos projekta s računalom i HMI-Builderom Za stavljanje upravljačkog terminala u pogon s računalom potreban Vam je softver HMI-Builder. 1. Pokrenite program HMI-Builder. 2. U polju za izbor [Settings] / [Menu language] podesite željeni jezik AEN 11244AEN 44 Uputa za uporabu Upravljački terminali DOP11B

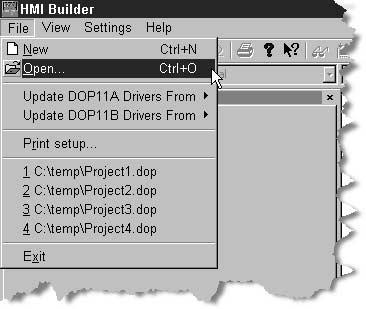

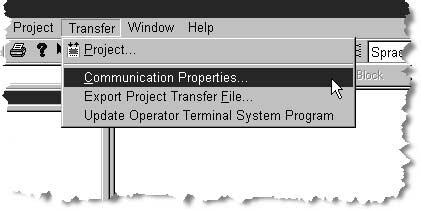

45 Rad i servisiranje Prijenos projekta s računalom i HMI-Builderom I Pomoću funkcije [File] / [Open] otvorite onu projektnu datoteku koju želite izvoditi na upravljačkom terminalu AEN 4. U polju za izbor [Transfer] / [Comm. settings] odaberite komunikacijsku vezu [serial transfer] i navedite potrebne parametre: 11489AEN Serijski prijenos kod uporabe kabela za programiranje PCS11B. Podesite sljedeće podatke: Komunikacijski port računala (na pr. Com1) Brzina prijenosa podataka (Default ) Vrijeme stanke (timeout) (slobodan izbor, Default ms) Broj novih pokušaja u slučaju smetnje u komunikaciji (unaprijed zadana vrijednost 3) Uputa za uporabu Upravljački terminali DOP11B 45

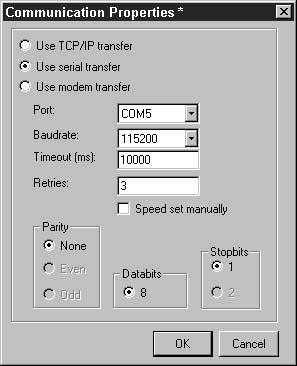

46 I Rad i servisiranje 6 Prijenos projekta s računalom i HMI-Builderom AEN 5. Zatim se preko polja za izbor [Transfer] / [Project] projekt može prenijeti na upravljački terminal. Sljedeće su funkcije standardno aktivirane i moraju se zadržati u ovoj postavci: Ispitajte projekt prilikom slanja Slanje čitavog projekta Automatsko preklapanje terminala RUN/TRANSFER Provjerite verziju terminala 46 Uputa za uporabu Upravljački terminali DOP11B

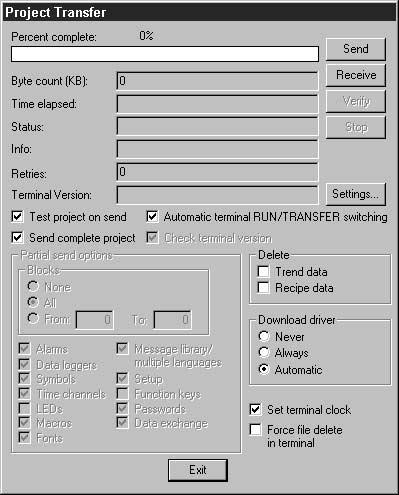

47 Rad i servisiranje Prijenos projekta s računalom i HMI-Builderom I 0 6 Nakon pritiska na gumb [Send] slijedi učitavanje podataka AEN Redoslijedom se izvode sljedeći koraci: Preklapanje upravljačkog terminala na način za prijenos (TRANSFER) Prijenos komunikacijskih pokretačkih programa za pretvarač i SPS Prijenos projektnih podataka Preklapanje upravljačkog terminala na RUN-način Na zaslonu upravljačkog terminala se prikazuju pojedinačni koraci za vrijeme prijenosa. Nakon završetka prijenosa može se pomoću gumba [Exit] napustiti okvir za dijalog i završiti HMI-Builder. Uputa za uporabu Upravljački terminali DOP11B 47

48 I Rad i servisiranje 6 Kreiranje projekta Kreiranje projekta Osnove U ovom poglavlju se opisuje osnovna konstrukcija i uporaba terminala. Ovdje se osim toga nalaze opća pravila i parametri objekata kao i zajedničke funkcije, koje općenito vrijede za terminal. Postupanje pri programiranju projekta Grafičkim kreiranjem aplikacije za terminal korisniku je na raspolaganju alat za nadzor prilagođen korisniku. Stoga je važno brižljivo strukturiranje postrojenja i svih potrebnih funkcija. Prije bavljenja s detaljima počnite s nadređenom razinom. Kod programiranja projekta uvijek počnite s funkcijama u Vašem postrojenju. Svaka funkcija, ovisno o svojoj kompleksnosti, prema tome odgovara jednom bloku ili većem broju blokova. Projekt može sadržavati kako grafičke tako i tekstovne blokove. Svaki blok može opet sadržavati statičke ili dinamičke objekte. U smislu strukturirane aplikacije valjalo bi blokove rasporediti u hijerarhije, koje korisniku stroja omogućavaju intuitivan način rada. Aplikacija se može kreirati i kao sekvencijske naredbe. Prije stavljanja u pogon može se testirati cjelokupna ili djelomična aplikacija. Block 0 Block 0 Block n Block m Block 10 Block 20 Block 11 Block 12 Block 13 Block 14 Sl. 21: Struktura bloka 53375AXX 48 Uputa za uporabu Upravljački terminali DOP11B

49 Rad i servisiranje Kreiranje projekta I 0 6 Učinkovita komunikacija Kako bi se zajamčila brza i učinkovita komunikacija između terminala i kontrolnog uređaja (controller), trebali biste pročitati sljedeće naputke o prijenosu signala i njezinoj optimizaciji. Signali, koji utječu na trajanje komunikacije Kontinuirano se čitaju samo signali za objekte u aktualnom bloku. Tu se ubrajaju i dinamički signali za objekte. Signali za objekte u drugim blokovima se ne čitaju. Broj blokova stoga ne utječe na trajanje komunikacije. Terminal uz signale za objekte u aktualnom bloku od kontrolnog uređaja (controller) stalno prima sljedeće signale: Prikazne signale (glava bloka) Signale za ispis bloka (glava bloka) Registar svjetlećih dioda Alarmni signali Eksterne potvrdne signale za alarme i grupe alarma Signal za login (zaporka) Signal za logout (zaporka) Registar krivulja trenda Registar za stupčaste objekte ako se upotrebljavaju indikatori min. / maks. Novi prikazni registar Vibratorski registar Signal osvjetljenja pozadine Upravljački blok kursora Upravljački blok recepta Registar knjižnog indeksa Registar indeksa Registar za SPS-sat ako se rabi u terminalu Signal kod brisanja lista (postavke alarma) Upravljački registar Neprotokolarni način Neprotokolarni signal Signali, koji ne utječu na trajanje komunikacije Sljedeći signali ne utječu na trajanje komunikacije: Signali za funkcijske tipke Vremenski kanali Objekti u tekstovima alarma Uputa za uporabu Upravljački terminali DOP11B 49

50 I Rad i servisiranje 6 Kreiranje projekta 0 Optimizacija komunikacije Sažimanje signala kontrolnog uređaja (controller) Signali kontrolnog uređaja (controller) (pogledajte popis u prethodnom odlomku) se najbrže čitaju ako su sažeti u jednu skupinu, primjerice: Ako je definirano 100 signala, grupiranjem (npr. H0-H99) će postići najvišu brzinu čitanja. Ako se obavlja raspodijeljen prijenos signala (npr. P104, H17, H45 itd.), ažuriranje se izvodi sporije. Učinkovita zamjena blokova Optimalna zamjena blokova postiže se uporabom funkcije skakanja blokova funkcijskih tipaka ili objektima skoka. Prikazni signal u glavi bloka smije se rabiti samo ako kontrolni uređaj (controller) treba iznuditi poziv drugoga bloka. Ako kontrolni uređaj (controller) treba promijeniti prikaz, može se upotrijebiti i novi prikazni registar. To komunikaciju ometa manje nego veća količina prikaznih signala. Paketi signala Kada valja prenijeti signale između terminala i kontrolnog uređaja (controller), to se ne događa istodobno sa svim podatcima. Informacije se umjesto toga dijele u pakete, koji sadržavaju više signala. Broj signala u svakom paketu se ravna prema korištenom pokretačkom programu. Za brži tijek komunikacije potrebno je minimiziranje broja paketa. Grupirani signali trebaju samo minimalan broj paketa. Takvo programiranje međutim nije uvijek moguće. U tim slučajevima pojavljuju se prostori između 2 signala. Prostor predstavlja maksimalnu udaljenost između 2 signala, koji su dio istog paketa. Veličina međuprostora ovisi o upotrijebljenom pokretačkom programu. Signal Upotr. X X X X X Međuprostor Sl. 22: Paketi signala 53572AHR Korisnička površina Uporaba grafičkih blokova za korisničku površinu. Tekstovni blokovi su u prvom redu predviđeni za ispis izvješća. Sporiji su i trebaju više memorije od grafičkih blokova. Primjena 3D-efekata za privlačnu korisničku površinu. Kombinacijom objekata s okvirima i 3D-pravim kutovima možete kreirati optički visokokvalitetan oblik. Pritom se s lijeva gore simulira pad svjetla. Time se na donjoj i desnoj strani povišenih objekata kao i na gornjoj i lijevoj strani spuštenih objekata dobivaju efekti sjene. 50 Uputa za uporabu Upravljački terminali DOP11B

51 Rad i servisiranje Kreiranje projekta I 0 6 Struktura izbornika Terminal ima 2 načina rada: "Konfiguracijski način rada" i "način rada". U svakom načinu rada stoji, ovisno o funkciji, na raspolaganju različiti broj razina. Svaka razina je sastavljena od izbornika, u kojem možete utvrđivati opcije ili birati navigacijske parametre između pojedinačnih razina (izbornika). Aplikacija je sastavljena od blokova, grafičkih blokova i / ili tekstovnih blokova (u prvoj liniji za ispisivanje izvješća). U blokovima se prikazuju i mijenjanju vrijednosti kontrolnog uređaja (controller). Programer svakome bloku dodjeljuje broj između 0 i 989. Blokovi su rezervirani za posebne zadaće. Kod njih se radi o takozvanim sistemskim blokovima. Terminal radi orijentiran prema blokovima. To znači da jedan blok može sadržavati sve upravljačke i nadzorne signale, koji su povezani s određenim objektom (na pr. crpkom). Konfiguracijski način Način rada Razina 1 Odabir kontrolnog uređaja Sistemski signali Registar indeksa Jezik Blok 0 Razina 2 Blok n Razina 3 Sl. 23: Konfiguracijski način i pogonski način rada 53376AHR Uputa za uporabu Upravljački terminali DOP11B 51

52 I Rad i servisiranje 6 Kreiranje projekta 0 Blokovi Za svaki blok se definira glava bloka. Sadrži broj bloka, tip bloka, statusnu riječ itd. Sljedeće se funkcije također mogu pozvati kao blokovi: Alarm Vremenski kanali Sistemski monitor Podešavanje kontrasta Zbog toga ih označavamo kao sistemske blokove. Za sve druge terminale može se definirati do 990 blokova. Tip definiranoga bloka se ne može mijenjati. Formati signala Sljedeći formati signala su raspoloživi u dijalogu za svaki objekt uz pretpostavku da odabrani pogonski program podržava format signala. Tip formata Područje Signed 16-Bit Unsigned 16-Bit Signed 32-Bit Unsigned 32-Bit Broj s pomičnim zarezom s eksponentom, 32-Bit Broj s pomičnim zarezom bez eksponenta, 32-Bit BCD broj s pomičnim zarezom BCD 16-Bit BCD 32-Bit HEX 16-Bit HEX 32-Bit Seconds 16-Bit Seconds 32-Bit Niz znakova Array 16-Bit ±3,4E38 broj veći od se prikazuje s eksponentom (ne s MOVILINK pogonskim programom). Položaji parametara (uklj. decimalne i dr. znakove) kao i decimalna mjesta određuju raspoloživo područje (Area). Tako se u ± dobiva na pr. 8 položaja i 3 decimalna mjesta (ne s MOVILINK -pokretačkim programom) (ne s MOVILINK -pokretačkim programom) (ne s MOVILINK -pokretačkim programom) (ne s MOVILINK -pokretačkim programom) 0... FFFF 0... FFFF FFFF Analogno numerički objekt, koji se može prikazivati u formatu vremena. Sintaksa: <satovi:minute:sekunde> (ne s MOVILINK -pokretačkim programom). Analogno numerički objekt, koji se može prikazivati u formatu vremena. Sintaksa: <satovi:minute:sekunde> (ne s MOVILINK -pokretačkim programom). Niz znakova, koji se može koristi kod funkcije [Dynamics] za grafičke objekte. Primjer: U objektima [Static symbol], [Digital Symbol] i [Multiple-Symbol] može dinamička karakteristika simbol povezati s registrom, kojem je dodijeljen format vremenskog niza. Format tabele, koji se može koristiti za događaj u dinamičkoj funkciji kod grafičkih objekata. Primjer: Skupini registara valja dodijeliti različite vrijednosti, koje odgovaraju unesenoj vrijednosti 99. Nastavno na to se unosi prva vrijednost u polju [value 9 in register [D21] u polju [Signal]. Ako polje [Value] izgleda kao <1,2,3,4>, vrijednost 2 se upisuje u sljedeći registar (D22) itd. 52 Uputa za uporabu Upravljački terminali DOP11B

53 Rad i servisiranje Kreiranje projekta I Instalacija programa HMI-Builder Programski softver Sa softverom za programiranje HMI-Builder mogu se kreirati projekti za upravljačke terminale serije DOP11B. Funkcije u programu HMI-Builder ravnaju se prema odabranom terminalu. Kao uređaj za unos se pri uporabi programskog softvera preporučuje miš. Kombinaciju tipaka pogledajte u korisničkom priručniku operacijskog sustava Windows. U programskom softveru se kreira projekt s grafičkim i tekstovnim blokovima. Zatim se projekt prenosi do upravljačkog terminala. Opis postupaka programiranja pogledajte u sistemskom priručniku upravljačkog terminala DOP11B. Online-pomoć stoji na raspolaganju za sve funkcije. Pritisnite tipku <F1> kako biste pozvali pomoć za pojedinu funkciju. Informacije o odabranoj funkciji se prikazuju pritiskom na gumb Pomoć na alatnoj traci i klikom na funkciju. Sistemski preduvjeti Konfiguracijski softver funkcionira na računalu s najmanje 100 MB slobodne memorije i na računalu sa sustavom Microsoft Windows 2000 / XP Professional. Softver se može koristiti preko monokromnog ili zaslona u boji. Na računalu mora biti instaliran Microsoft Internet Explorer od verzije 5.0. Instalacija HMI-Buildera Softver za programiranje se isporučuje na CD-u. Instalacija se automatski pokreće nakon umetanja CD-a u CD-ROM. Ako se to ne dogodi, u startnom izborniku odaberite unos [Run] i unesite naredbu D:/setup.exe (pri čemu je D: slovo CD-ROM pogona). Za instalaciju softvera za programiranje kliknite na ime i slijedite upute. Pri instalaciji se u programskoj grupi softvera za programiranje kreira simbol softvera za programiranje. Za pokretanje softvera za programiranje kliknite na [Start] i odaberite [Programs] / [Drive Operator Panels DOP] / [HMI-Builder]. Priručnik možete čitati direktno s CD-a tako da kliknete na [Manuals]. Uputa za uporabu Upravljački terminali DOP11B 53

54 I Rad i servisiranje 6 Kreiranje projekta 0 Izbornik Traka izbornika sadrži više padajućih izbornika. Izbornik File Edit View Funkcije Setup Objekt Layout Upravitelj blokova Prijenos Prozor Pomoć Opis Sadrži funkcije, koje utječu na cjelokupni projekt. Ovdje se između ostalog nalaze i sljedeće funkcije: Cut Copy Paste Ovdje se mogu pozvati sljedeće funkcije: Upravitelj blokova Upravljanje alarmom Upravitelj simbola U ovom izborniku se konfiguriraju funkcijske tipke, LED, zaporke i makri. Ovdje se također unose tekstovi alarma i utvrđuju grupe alarma. Ovdje se provodi osnovno konfiguriranje za terminal. Stoji na raspolaganju u managerima i sadrži sve objekte. Objekti se osim toga nalaze i u Toolbox-u. Nalazi se na raspolaganju samo u upravitelju grafičkih blokova i obuhvaća funkcije za pozicioniranje objekata u grafičkim blokovima. Postavke za prikazivanje upravitelja blokova. Pomoću funkcija u ovom izborniku obavlja se prijenos projekata između programskog softvera i terminala. Sadržava opće funkcije operacijskog sustava Windows. Ovdje osim toga možete definirati postavke matrice i odrediti putove pretrage eksternih programa (na pr. Paintbrush). Sadrži pomoćne funkcije za program. Statusni redak Statusni redak se nalazi na donjem rubu programskog prozora HMI-Buildera. U izborniku [View] nalazi se funkcija pomoću koje se može prikazati / sakriti statusni redak. Lijevo područje statusnog redka sadržava informacije o funkciji označenoj u izborniku. Kratak opis funkcija u traci sa simbolima se prikazuje kada se kursor nalazi iznad nekog simbola. U desnom područu statusnog redka se prikazuje koja od sljedećih tipaka je aktivirana: OVR Overwrite (tipka za umetanje) CAP Caps Lock NUM Num Lock Osim toga se navode koordinate (redak i stupac) u upravitelju blokova. Sl. 24: Statusni redak 53108AXX 54 Uputa za uporabu Upravljački terminali DOP11B

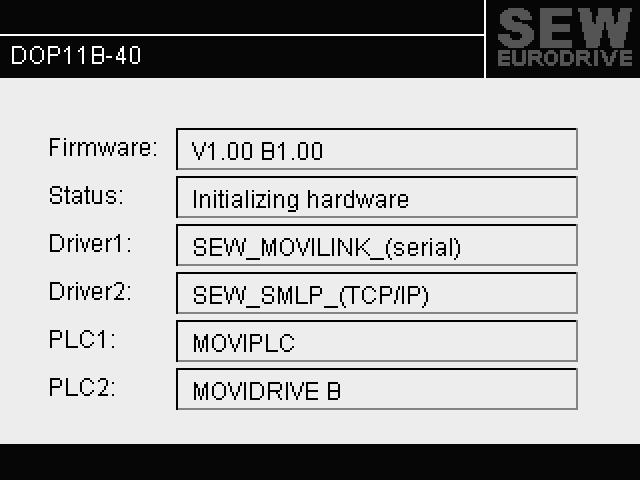

55 Rad i servisiranje Radni prikazi kod pokretanja uređaja I Radni prikazi kod pokretanja uređaja [1] [2] [3] [4] [5] [6] 11592AXX [1] Firmware verzija upravljačkog terminala [2] Status Boot-postupka npr.: Initializing hardware Loading comm. drivers Init Alarms IP Adress: [3] Komunikacijski pogonski programi, učitani u kontrolni uređaj (controller) 1 na pr.: SEW_MOVILINK_(serial) SEW_SMLP_(TCP/IP) DEMO... [4] Komunikacijski pogonski programi, učitani u kontrolni uređaj (controller) 2 na pr.: SEW_MOVILINK_(serial) SEW_SMLP_(TCP/IP) DEMO... [5] Komunikacijski status kontrolnog uređaja (controller) 1 na pr.: NO CONNECTION MOVIPLC MOVITRAC B MOVIDRIVE B... [6] Komunikacijski status kontrolnog uređaja (controller) 2 na pr.: NO CONNECTION MOVIPLC MOVITRAC B MOVIDRIVE B... Uputa za uporabu Upravljački terminali DOP11B 55

56 I Rad i servisiranje 6 Obavijesti o pogreškama Obavijesti o pogreškama Pogreške, do kojih dolazi u RUN-načinu, prikazuju se u lijevom gornjem kutu zaslona kao obavijesti o pogreškama. Ovdje razlikujemo 2 grupe: boot pogrešku (nije nađen pretvarač) radnu pogrešku - Comm Errors (lista pogrešaka) Boot pogreška (pretvarač nije pronađen) Boot pogreška "1: Comm Error 254" znači: da nije moguća komunikacija s priključenim pretvaračima. [1] 1: Comm Error 254 [2] [3] 53590AXX [1] Kontrolni uređaj (controller), kod kojeg dolazi do komunikacijske pogreške na pr. 1 ili 2 [2] Tip pogreške npr. radna pogreška - Comm Error [3] S adresom: na pr (= Point to Point!) 56 Uputa za uporabu Upravljački terminali DOP11B

57 Rad i servisiranje Obavijesti o pogreškama I Radna pogreška - Comm Errors (lista pogrešaka) Poruka upravljačkog terminala Kod pogreške Opis no error Bez pogreške invalid parameter Nedozvoljeni parametarski indeks fct. not implement Funkcija / parametar nije implementiran; Upravljački terminal ne poznaje parametre adresirane putem kontrolnog uređaja (controller). Provjerite pravilan izbor MOVILINK pokretačkog programa. Pojedinačni parametri kontrolnih uređaja (controller) MOVITRAC 07, MOVIDRIVE A imovidrive B neznatno se razlikuju. Drugi razlog ove pogreške leži možda i u firmware-u kontrolnog uređaja (controller). Novo pridruženi parametri djelomično nisu poznati u starijim verzijama firmware-a uređaja. read only access Dozvoljen samo pristup čitanju Adresiranom parametru se ne može pristupiti pisanjem. U projektu upravljačkog terminala deaktivirajte funkciju [Activate input]. param. lock active Blokada parametara je aktivna U adresiranom kontrolnom uređaju (controller) je pomoću parametra P803 aktivirana funkcija [Parameter block]. Pomoću pripadajuće tipkovnice kontrolnog uređaja (controller) ili računalnog softvera MOVITOOLS podesite parametar P803 na "OFF" kako biste isključili blokadu parametra. fact. set active Tvornička postavka je aktivna Kontrolni uređaj (controller) trenutno izvodi tvorničku postavku. Stoga je mogućnost promjene parametara blokirana nekoliko sekundi. Komunikacija se ponovno automatski aktivira nakon završetka tvorničkog podešavanja. value too large Vrijednost za parametar prevelika Upravljački terminal pokušava zapisati vrijednost na parametar, koji se nalazi izvan područja vrijednosti. U projektu upravljačkog terminala prilagodite u području [Access] minimalnu i maksimalnu vrijednost unosa. Odgovarajuće granične vrijednosti pronaći ćete u popisu parametara kontrolnog uređaja (controller). value too small Vrijednost za parametar premala Upravljački terminal pokušava zapisati vrijednost na parametar, koji se nalazi izvan područja vrijednosti. U projektu upravljačkog terminala prilagodite u području [Access] minimalnu i maksimalnu vrijednost unosa. Odgovarajuće granične vrijednosti pronaći ćete u popisu parametara kontrolnog uređaja (controller). option missing Za ovu funkciju / ovaj parametar nedostaje potrebna opcijska kartica. system error Pogreška u sistemskom softveru kontrolnog uređaja (controller) Stupite u kontakt sa SEW servisom. no RS485 access Pristup do parametara samo preko RS-485-procesnog sučelja na X13 no RS485 access 00 1A Pristup parametrima samo preko RS-485 dijagnostičkog sučelja access protected 00 1B Parametar je zaštićen od pristupa Ovim parametrima se ne može pristupti niti pisanjem niti čitanjem te stoga nisu prikladni za uporabu u upravljačkom terminalu. inhibit required 00 1C Potrebna je blokada regulatora Adresirani parametar se može mijenjati samo kod blokiranog kontrolnog uređaja (controller). Aktivirajte stanje blokade regulatora skidanjem stezaljki X13.0 ili putem sabirnice polja (upravljačka riječ 1/2 bazni blok = 01hex). incorrect value 00 1D Nedopuštena vrijednost Neki parametri se mogu programirati samo na određene vrijednosti. Odgovarajuće granične vrijednosti pronaći ćete u popisu parametara kontrolnog uređaja (controller). fact set activated 00 1E Bila je aktivirana tvornička postavka. not saved in EEPRO 00 1F Parametar nije pohranjen u EEPROM-u Pohrana osigurana od ispada napona nije uspjela. inhibit required Parametar se ne može mijenjati kod deblokiranog krajnjeg stupnja Adresirani parametar se može mijenjati samo kod blokiranog pretvarača. Aktivirajte stanje blokade regulatora skidanjem stezaljki X13.0 ili putem sabirnice polja (upravljačka riječ 1/2 bazni blok = 01hex). Uputa za uporabu Upravljački terminali DOP11B 57

58 I Rad i servisiranje 6 SEW-Elektronički servis SEW-Elektronički servis Slanje na popravak Ako pogrešku ne možete ukloniti, obratite se SEW-elektroničkom servisu. Kod razgovora sa SEW-elektroničkim servisom uvijek navedite oznaku tipa uređaja kako bi Vam naš servis mogao što učinkovitije pomoći. Ako uređaj šaljete na popravak, molimo Vas da navedete sljedeće: Serijski broj ( označna pločica) Tipsku oznaku Kratak opis primjene Vrsta pogreške Popratne okolnosti Vlastita nagađanja Prethodne neobične događaje itd. 58 Uputa za uporabu Upravljački terminali DOP11B

59 Tehnički podatci i mjerne skice Opći tehnički podatci kva i P f n Hz 7 Uputa za uporabu 7 Tehnički podatci i mjerne skice 7.1 Opći tehnički podatci Zaslon Grafička rezolucija (piksel) Retci x znakovi u tekstu Aktivna veličina zaslona, Š x V Osvjetljenje pozadine Podešavanje kontrasta Zaslon DOP11B-20 DOP11B-25 DOP11B-30 DOP11B-40 DOP11B x x x x x 600 Grafika 127,0 x 33,8 mm 115,2 x 86,4 mm 115,2 x 86,4 mm 115,2 x 86,4 mm 211,2 x 158,4 mm LED, može se zamagliti >50000 h kod okolne temperature od +25 C. FSTN-LCD-zaslon (tekući kristal), monokromni CCFL, može se zamagliti >45000 h kod okolne temperature od +25 C. FSTN-LCD-zaslon (tekući kristal), 16 skala sive CCFL, može se zamagliti >60000 h kod okolne temperature od +25 C. Preko sistemske varijable CSTN-LCD-zaslon (tekući kristal), 64 k boja CCFL, može se zamagliti >50000 h kod okolne temperature od +25 C. TFT-LCD-zaslon (tekući kristal), 64 k boja Uputa za uporabu Upravljački terminali DOP11B 59

60 n kva 7 f Tehnički podatci i mjerne skice i Opći tehnički podatci P Hz Tehnički podatci Tipkovnica Numerički blok Navigacijski blok 3 funkcijske tipke bez LED Materijal tipkovnice / materijal za prednji dio uređaja DOP11B-20 DOP11B-25 DOP11B-30 DOP11B-40 DOP11B-50 Membranska tastatura s metalnim kapama. Overlay Autotex F157 s pritiskom sa stražnje strane, 1 Mio. operacija Touch resistiv Touch resistiv Numerički blok Navigacijski blok 16 funkcijskih tipki 16 LED (crvena / zelena) Touch-Screen Polymeer (Autotex F250) na staklu, 1 Mio. operacija Touch-Screen Polymeer (Autotex) na staklu, 1 Mio. operacija Membranska tastatura s metalnim kapama. Overlay Autotex F157 s pritiskom sa stražnje strane, 1 Mio. operacija Touch resistiv Touch-Screen Polymeer (Autotex F250) na staklu, 1 Mio. operacija Proširenje memorije Preko USB-memorije Preko USB-memorije ili Compact-Flashkartice Grafički objekti Sat stvarnog vremena Opskrbni napon Potrošnja struje kod radnog napona Da ±20 PPM + prikaz pogrešaka zbog temperature okruženja i opskrbnog napona. Maks. ukupni indikator pogrešaka: 1 minuta/mjesec kod +25 C = 12 minuta/godinu. Životni vijek baterije sata stvarnog vremena iznosi 3 godina. Koeficient temperature: ppm/ C 2 DC 24 V (DC V), 3-polni priključni kontakt CE: Dovod napona mora odgovarati zahtjevima za SELV prema PELV sukladno IEC 950 ili IEC 742. UL: Opskrbni napon mora biti sukladan odredbama za dovod napona klase 2. Normalni: 0,15 A Maksimalni: 0,35 A Normalni: 0,25 A Maksimalni: 0,45 A Normalni: 0,3 A Maksimalni: 0,5 A Normalni: 0,5 A Maksimalni: 1,0 A Osigurači Interni DC osigurač, 2.0 AT, 5 x 20 mm Interni DC osigurač, 3.15 AT, 5 x 20 mm Okolna temperatura Vertikalna ugradnja: 0 C C Horizontalna ugradnja: 0 C C Temperatura -20 do +70 C skladištenja Vlažnost zraka % (bez kondenzacije) Prednje mjere 202 x 187 x 6 mm 201 x 152 x 6 mm 275 x 168 x 6 mm 302 x 228 x 6 mm Š x V x D Dubina ugradnje 56,9 mm 56,8 mm 57,3 mm 58 mm Stupanj zaštite-prednji IP66 dio uređaja Stupanj zaštitestražnja IP20 strana Zaštitni materijalstražnja Aluminij prevučen prahom strana Masa 0,875 kg 0,87 kg 1,11 kg 2,0 kg Memorija 12 MB (uklj. fontove) EMC-testovi na terminalu UL-dopuštenje primjene Terminal odgovara zahtjevima prema paragrafu 4 EMC-smjernice 89/336/EEC. Ispitano prema: EN (emisija) i EN (neosjetljivost na smetnje). UL 1604 (klasa I, Div 2) / UL 508 / UL 50 4x indoor use only DNV-dozvola U radu Da NEMA 4x indoor use only 60 Uputa za uporabu Upravljački terminali DOP11B

61 Tehnički podatci i mjerne skice Opći tehnički podatci kva i P f n Hz Funkcionalnost Mrežne funkcije Dual-pokretački program s razmjenom podataka Prolazni način Ne-protokolarni način Višejezičnost Standardni Windows fontovi Interne varijable Zapisivanje trenda Upravljanje receptom Upravljanje alarmom Vremenski kanali I/O Poll-skupine Zaporke Biblioteka poruka Makri Funkcija tiskanja DOP11B-20 DOP11B-25 DOP11B-30 DOP11B-40 DOP11B-50 s / Web-Server / Remote Access / FTP-Server Da Da (Ovisno o pokretačkom programu) Da Da, do 10 jezika u jednom projektu Da Da, prolazni i neprolazni Da Da Da, do 16 skupina Da Da Da, do 8 skupina Da Da Da Komunikacija DOP11B-20 DOP11B-25 DOP11B-30 DOP11B-40 DOP11B-50 Serijsko sučelje RS polni Sub-D priključak, montirani utikač s vijcima za pričvršćenje 4-40, podesivo do Baud. Serijsko sučelje RS polni Sub-D priključak, montirana utičnica s vijcima za pričvršćenje 4-40, podesivo do Baud. Ethernet Zakriljena RJ45-utičnica, 10/100 MBit - Puni Duplex USB Host Tip A (USB1.1), maks. izlazna struja 500 ma Host Tip A (USB1.1), maks. izlazna struja 500 ma, Device Tip B (USB1.1) Uputa za uporabu Upravljački terminali DOP11B 61

62 n kva 7 f Tehnički podatci i mjerne skice i Raspored utikača P Hz 7.2 Raspored utikača RS-232 D-Sub 9-polni utikač Stezaljka br. Označivanje Smjer signala terminal XXX 1 DCD 2 RD 3 TD 4 DTR 5 SG 6 DSR 7 RTS 8 CTS 9 RI RS-422/RS-485 D-Sub 25-polna priključnica Stezaljka br. RS-422 Označivanje Smjer signala terminal XXX Označivanje RS-485 Smjer signala terminal XXX 2 TxD+ Tx/Rx+ 15 TxD- Tx/Rx- 3 RxD+ 16 RxD- 4 RTS+ 17 RTS- 5 CTS+ 18 CTS- 20 1) 21 1) 6 Ne smije biti zauzet Završetak sabirnice 2) Povezuje s Pin 19 za završetak sabirnice 3) 19 Ne smije biti Završetak zauzet sabirnice 4) 7, 8 0 V 0V V < 100 ma +5 V < 100 ma 1) Pin 20 povezan u stezaljki s Pin 21 2) Interno direktno povezan s Pin 2 (Tx/Rx+) 3) Upozorenje: Samo prvi i posljednji korisnik sabirnice treba imati završetak sabirnice. 4) Povezan interno s Pin 15 (Tx/Rx-) preko 120 Ohm 1/4 otpora. 62 Uputa za uporabu Upravljački terminali DOP11B

63 Tehnički podatci i mjerne skice Raspored utikača kva i P f n Hz ETHERNET RJ45 priključnica 1 Stezaljka br. Označivanje Smjer signala terminal XXX 1 Tx+ 2 Tx- 3 Rx+ 6 Rx- 4, 5, 7, 8 GND USB USB-utičnica Stezaljka br. Označivanje Smjer signala terminal XXX USB-A 1 VBUS D- 3 D+ 4 GND USB-B 1 VBUS D- 3 D+ 4 GND PCS21A RJ10 4-polni utikač Stezaljka br. Označivanje Smjer signala terminal XXX 1 Ne smije biti zauzet Rezervirano 2 Tx/Rx+ 3 Tx/Rx- 4 Uputa za uporabu Upravljački terminali DOP11B 63

64 n kva 7 f Tehnički podatci i mjerne skice i DOP11B-20 P Hz 7.3 DOP11B-20 Z COM2 RS-232 COM1 RS-422/ max. 7.5 mm thickness of cabinet material DC 24 V Battery DIP swich USB host Ethernet 187 Z 60742AEN 7.4 DOP11B-25 i -30 Z max. 7.5 mm material thickness COM2 RS-232 COM1 RS-422/ CF Battery DIP swich USB host 152 Ethernet DC 24 V Z 60741AEN 64 Uputa za uporabu Upravljački terminali DOP11B

65 Tehnički podatci i mjerne skice DOP11B-40 kva i P f n Hz DOP11B-40 Z max. 7.5 mm material thickness CF Battery DIP switch USB host 168 COM2 RS-232 COM1 RS-422/ Ethernet DC 24 V Z 60740AEN 7.6 DOP11B-50 Z COM2 RS-232 Ethernet max. 9mm material thickness 302 COM1 RS-422/-485 USB Device CF USB Host 228 DC 24 V Z 60739AEN Uputa za uporabu Upravljački terminali DOP11B 65

66 Uputa za uporabu Dodatak 8 Kemijska otpornost 8 Dodatak 8.1 Kemijska otpornost Metalno kućište Okviri i kućište sastoje se iz aluminija prevučenog prahom. Ova prevlaka iz praha može biti izložena slijedećim tvarima u trajanju dužem od 24 sata bez vidljivih promjena: Alkohol 95 % Voda iz vodovoda Alu-Cleaner Ligroin Amonijak Mliječna kiselina Butanol Natrij karbonat 10 % Klorna kiselina 10 % Natrij dikromat zasićen Diezelsko ulje Natrij hipoklorit-otopina Deionizirana voda Natrijev karbonat lužina Octena kiselina Parafinsko ulje Etanol 99,5 % denaturiran Fosforna kiselina FAM motorni benzin Dušična kiselina Glikol Sumporna kiselina Urea zasićena Jestivo ulje Hidro-peroksid Terpentin Izopropil alkohol Tekućina za pranje Kuhinjska sol 20 % Limunska kiselina Rashladna tekućina Tipkovnica i prikaz Postojanost na topiva za površinu prikaza Površina prikaza može biti izložena slijedećim tvarima u trajanju većem od 24 sata bez vidljivih promjena: 2-etilheksan kiselina Kerozin Aceton Metanol Otopina amonijaka (relativna gustoća 0.9) Natrij karbonat < 20 % Otopina amonijaka < 10 % Natrij hipoklorit < 10 % Ulje sjemenki pamuka Natrijev karbonat lužina < 48 % Benzol Maslinovo ulje Klorovodikova kiselina < 35 % Oleinska kiselina Destilirana voda Dušična kiselina (specifična gustoća 1,42) Diklormetan Dušična kiselina < 40 % Dietileter Slana voda Di izobutilen Sumporna kiselina (specifična gustoća 1,84) Dimetil formamid Sumporna kiselina < 30 % Ledena octena kiselina (relativna gustoća 1,05) Tetraklor ugljik Octena kiselina Toluen Etil acetat Vodikov peroksid < 28 % Etilni alkohol Limunska kiselina Izopropil alkohol 66 Uputa za uporabu Upravljački terminali DOP11B

67 Dodatak Kemijska otpornost 8 Postojanost na topiva za Autotex F157 Autotex F157 pokriva folijsku tastaturu. Prihvatljive tvari Prema DIN dio 2 može se Autotex F157 u razdoblju duljem od 24 sata izložiti sljedećim tvarima bez vidljive promjene: Triklor etan (Genklene) Izoforon Acetaldehid Izopropanol Aceton Kalijev ferocijanid/ferocijanid Acetonitril Kalijev hidroksid < 30 % Alifatski ugljikovodik Kalijev karbonat Alkalni karbonat Laneno ulje Mravlja kiselina < 50 % Vodikov peroksid Amonijak < 40 % Metanol Amilacetat Metil etilen ketoni Benzin MIBK Bikromat Natrijev bisulfat Butil Cellosolve Natrijev karbonat Klorovodikova kiselina < 36 % Natrijev hipoklorid < 20 % (izbjeljivač) Cikloheksanol Natrijev karbonat lužina < 40 % Cikloheksanon N-butilacetat Decontaminated Parafinsko ulje Diaceton alkohol Fosforna kiselina < 30 % Dibutilftalat Dušična kiselina < 10 % Diezelsko ulje Slana voda Dietileter Rezno ulje Dioktil ftalat Sumporna kiselina < 10 % Dioksan Silikonsko ulje Dovanol DRM/PM Tepol Željezov klorid Terpentinska sol Klor koji sadržava željezo Testni benzin Octena kiselina Toluen Etanol Triacetin Eter Triklorna octena kiselina < 50 % Etil-acetat Univerzalna kočiona tekućina Avionski benzin Prašak za pranje Formaldehid 37 % % Voda Puhano ulje kastora Omekšivač Glicerin Ksilol Glikol Autotex kod vremena djelovanja manjeg od 1 sata prema DIN dio 2 ne pokazuje vidljive promjene prema octenoj kiselini. Uputa za uporabu Upravljački terminali DOP11B 67

68 Dodatak 8 Kemijska otpornost Štetne tvari Autotex nije otporan na paru pod visokim tlakom od više od 100 C ili na slijedeće tvari: Benzilni alkohol Diklormetan Koncentrirane lužine Koncentrirane mineralne kiseline Tvari, koje ne izazivaju promjenu boje Sljedeći reagensi u razdoblju od 24 sata i pri temperaturi od 50 C ne uzrokuju promjenu boje: Ajax Ariel Domestos Downey Fantastic Formula 409 Gumption Jet Dry Kava Lenor Mlijeko Persil Top Job Sok od grožđa Vim Vortex Windex Wisk Tvari, koje uzrokuju promjenu boje Kod točnijeg istraživanja mogla se pri doticaju sa sljedećim tvarima utvrditi lagana promjena boje: Senf Kečap od rajčice Sok od rajčice Sok od limuna Kao i sve folije na poliesterskoj bazi autotex F157 nije namijenjen za duže vremensko izravno izlaganje sunčevim zrakama. 68 Uputa za uporabu Upravljački terminali DOP11B

69 Kazalo 9 9 Kazalo A Alfanumeričke tipke...37 B Boot pogreška...56 D DOP11B-20, struktura uređaja...16 DOP11B-25, struktura uređaja...17 DOP11B-30, struktura uređaja...18 DOP11B-40, struktura uređaja...19 DOP11B-50, struktura uređaja...20 E ETHERNET 10 Base T (opcijska kartica)...63 ETHERNET priključak...31 F Funcijske tipke Integrirane...37 Funkcije joysticka...42 Funkcije, terminal...36 H HMI-Builder Sistemski preduvjeti...53 I Informacije o smetnjama...56 Instalacija...23 U skladu s UL...24 Instalacija programa HMI-Builder...53 Instalacija u skladu s UL...24 Integrirane funkcijske tipke...37 K Konfiguracijski način (SETUP)...39 Kreiranje projekta...48 L Lista pogrešaka...57 M Membranska tipkovnica...66 Mjerska skica DOP11A DOP11B DOP11B DOP11B Montaža...13 N Način rada (RUN)...40 Načini rada (RUN i SETUP)...39 O Obavijesti o pogreškama Okruženje uporabe... 6 Opcije Opcijska kartica ETHERNET 10 Base T Opskrba naponom Označna pločica P Popravak Postavljanje upravljačkog terminala Povezivanje na SEW pretvarače frekvencije Pretvarač frekvencije, povezivanje Pribor Prikaz statusa Priključivanje na računalo Priključivanje osnovnog uređaja priključivanje RS Priključivanje RS Priključivanje Siemens S7 preko MPI & PCM11A Priključivanje UWS11A Prijenos projekta Programiranje Projekt Prijenos Prvo uključivanje R Radna pogreška Radni prikaz kod starta uređaja Raspored utikača RS RS RS Return codes Rezervirani znakovi S Sadržaj isporuke Sigurnosna funkcija... 6 Sigurnosne napomene... 5, 8 Sklopke Specifikacija kabela ETHERNET RS Stavljanje u pogon Uputa za uporabu Upravljački terminali DOP11B 69

70 9 Kazalo T Tehnički podatci...59 Funkcionalnost...61 Komunikacija...61 Općenito...60 Zaslon...59 Tipke sa strelicama...37 Tipkovnica na terminalu...36 Tipska oznaka...15 U Upozorne napomene...5 Upozorne napomene...5 Upravljački sklop...12 Uvod...10 Z Zaslon...59 Zbrinjavanje otpada Uputa za uporabu Upravljački terminali DOP11B
