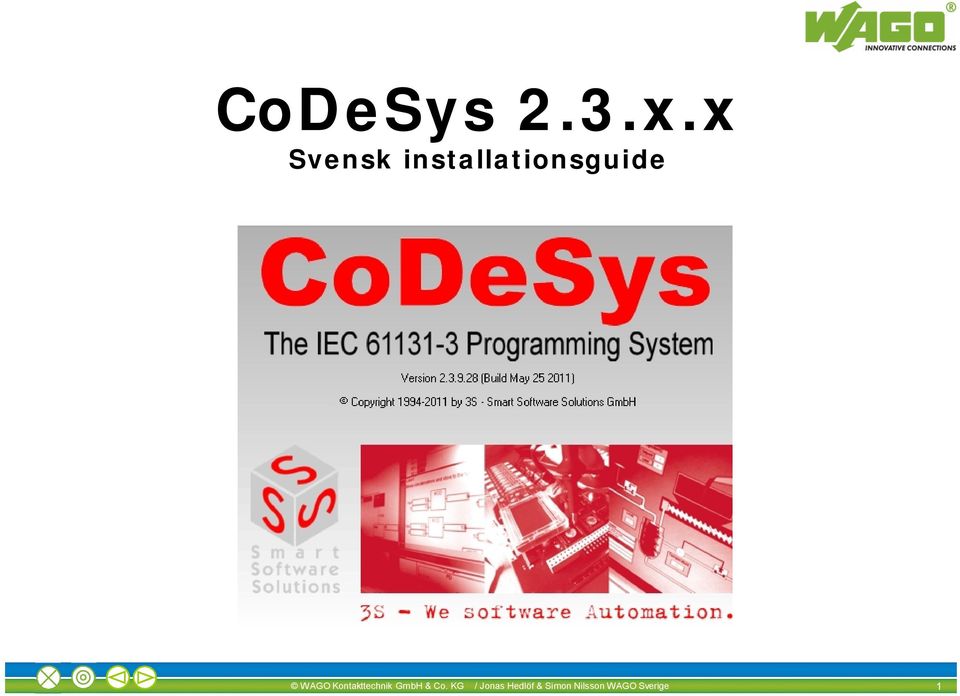

1 CoDeSys 2.3.x.x Svensk installationsguide WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 1

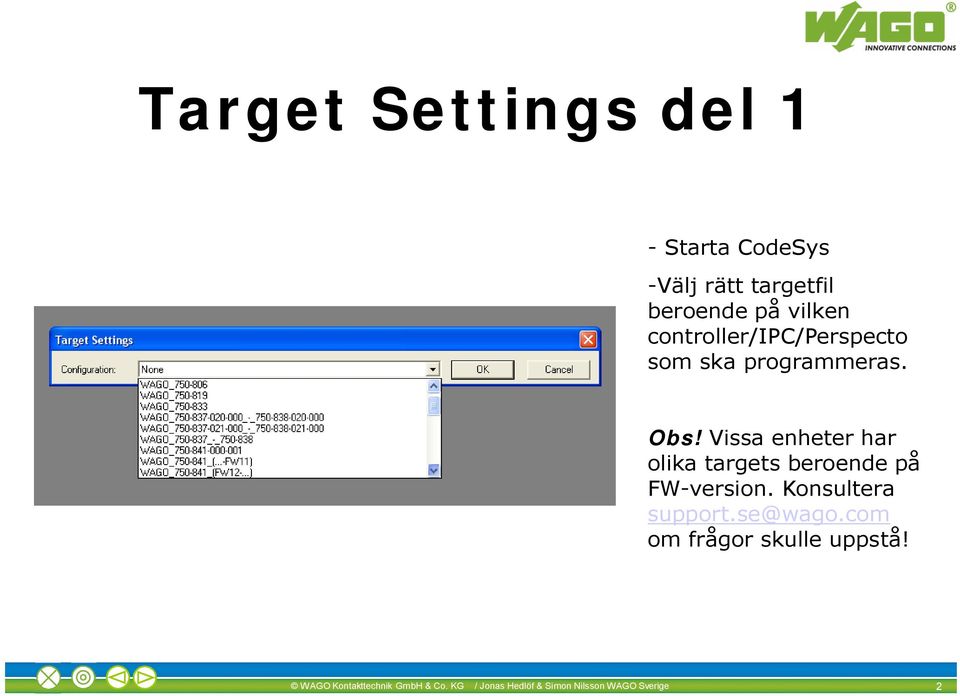

2 Target Settings del 1 - Starta CodeSys -Välj rätt targetfil beroende på vilken controller/ipc/perspecto som ska programmeras. Obs! Vissa enheter har olika targets beroende på FW-version. Konsultera support.se@wago.com om frågor skulle uppstå! WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 2

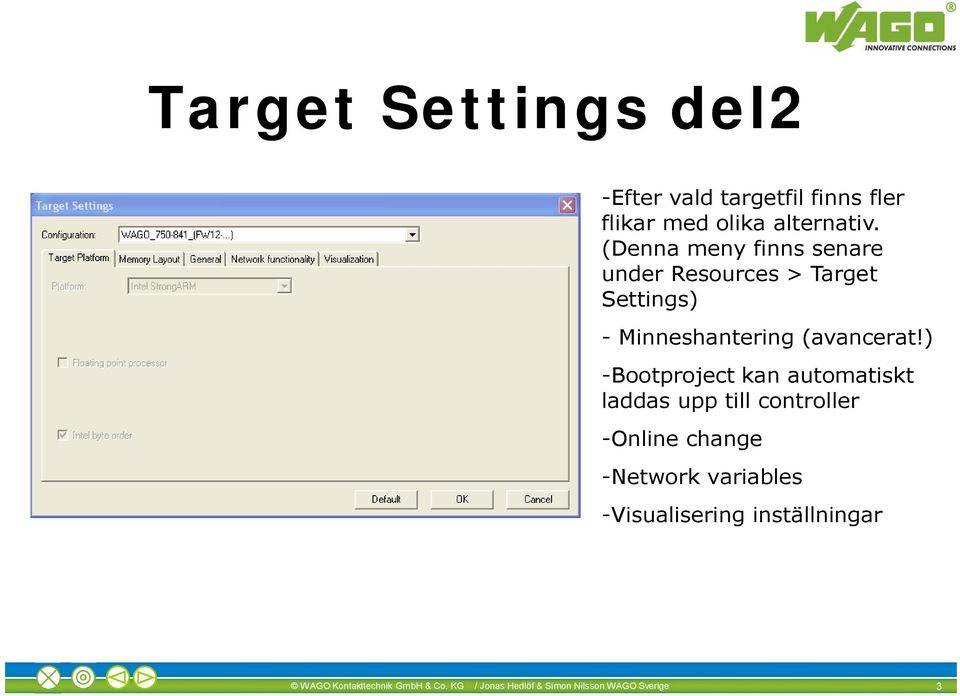

3 Target Settings del2 -Efter vald targetfil finns fler flikar med olika alternativ. (Denna meny finns senare under Resources > Target Settings) - Minneshantering (avancerat!) -Bootproject kan automatiskt laddas upp till controller -Online change -Network variables -Visualisering inställningar WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 3

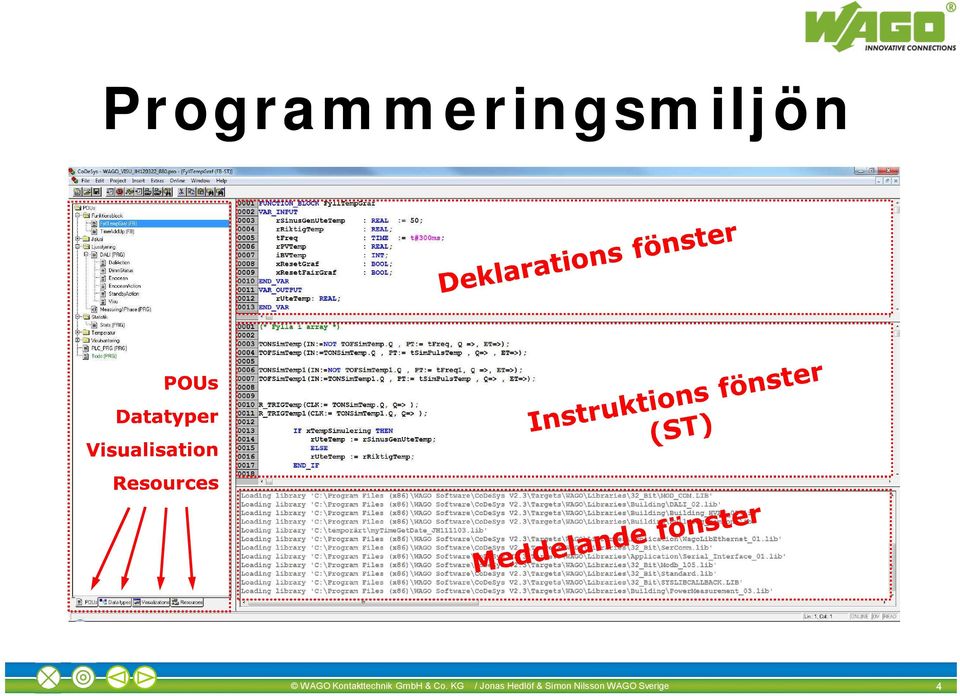

4 Programmeringsmiljön WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 4

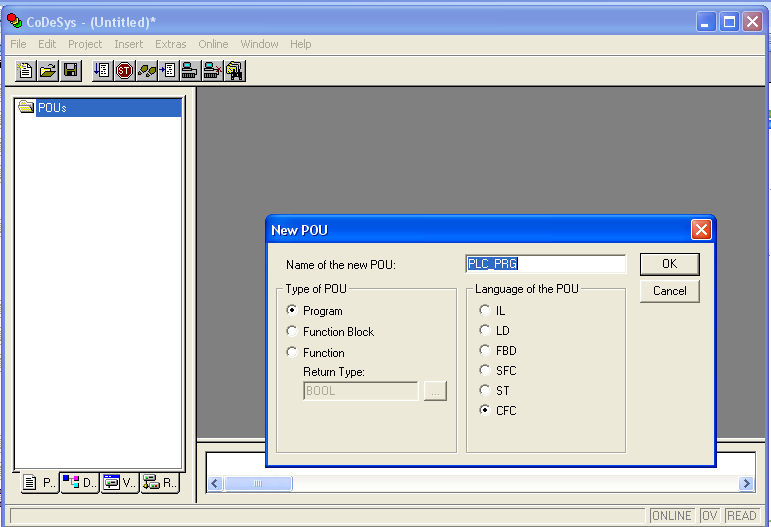

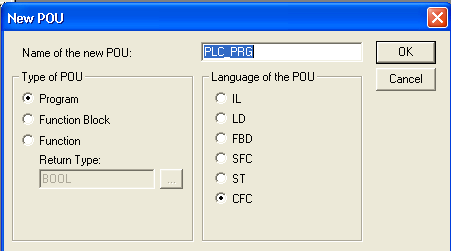

5 Att skapa ett första program Namn PLC_PRG definierar det första programmet (POU). Detta namn skapas automatiskt varje gång man skapar ett nytt projekt. Detta program startas automatiskt av PLC vid start. Programmeringsspråk Välj ett språk att programmera i för PLC_PRG WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 5

6 De olika språken IEC IL LD FBD LD 17 ST lint (* Kommentar *) GE 5 JMPC next LD idword EQ istruct.sdword STN test SFC ST CFC IF value < 7 THEN WHILE value < 8 DO value:=value+1; END_WHILE; END_IF; WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 6

7 Att välja ett programmeringsspråk Instruction List (IL) Ladder Diagram (LD) Function Block Diagram (FBD) Sequential Function Chart (SFC) Structured Text (ST) Continuous Function Chart (CFC) WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 7

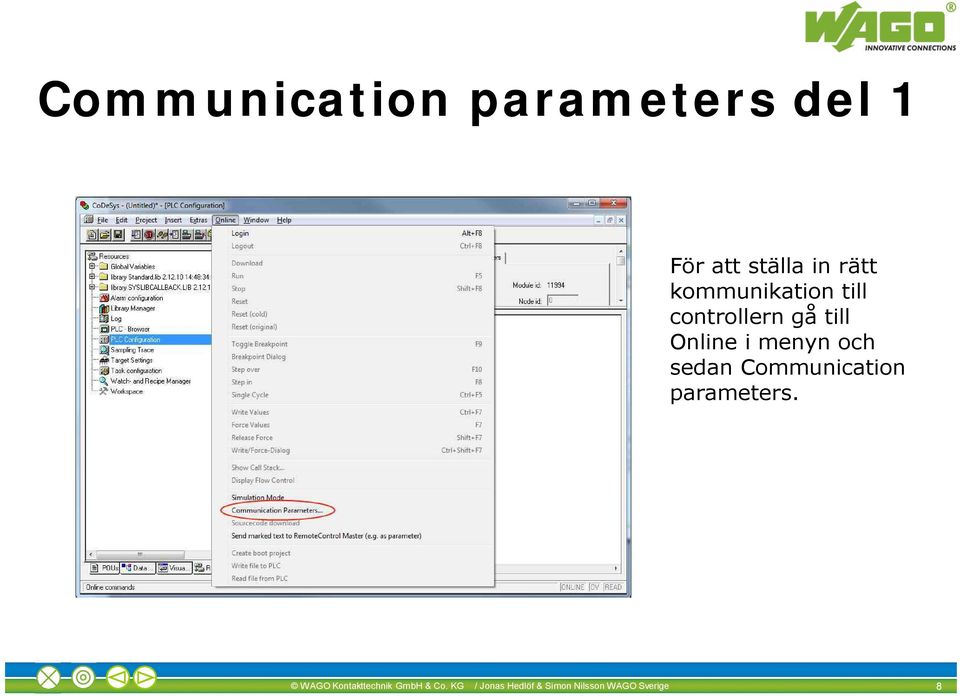

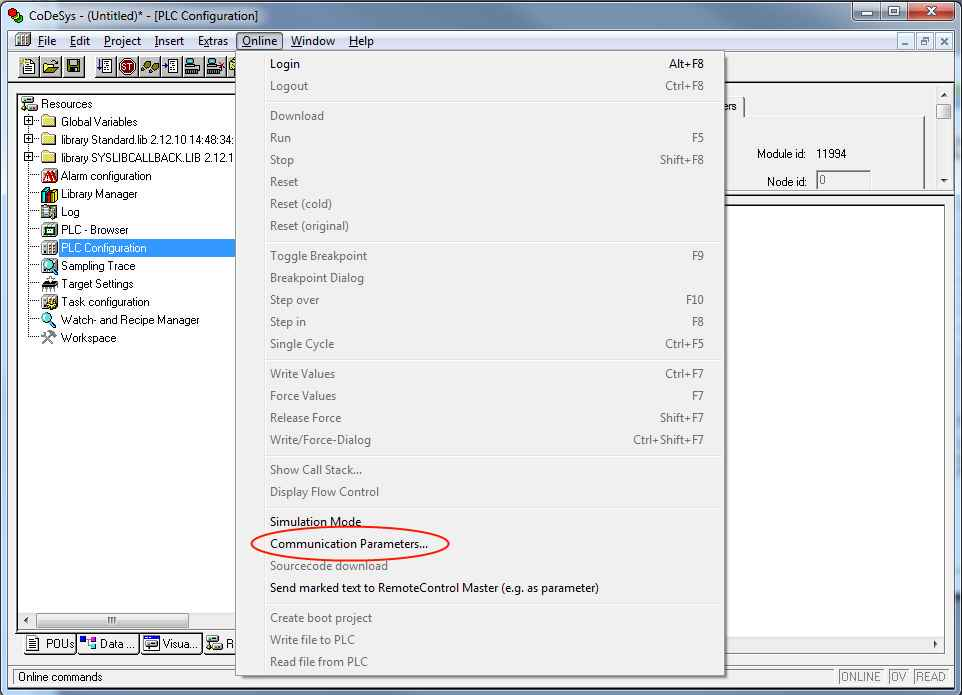

8 Communication parameters del 1 För att ställa in rätt kommunikation till controllern gå till Online i menyn och sedan Communication parameters. WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 8

9 Communication parameters del 2 Välj knappen New! WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 9

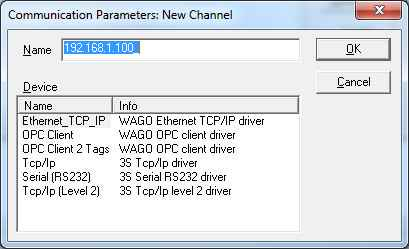

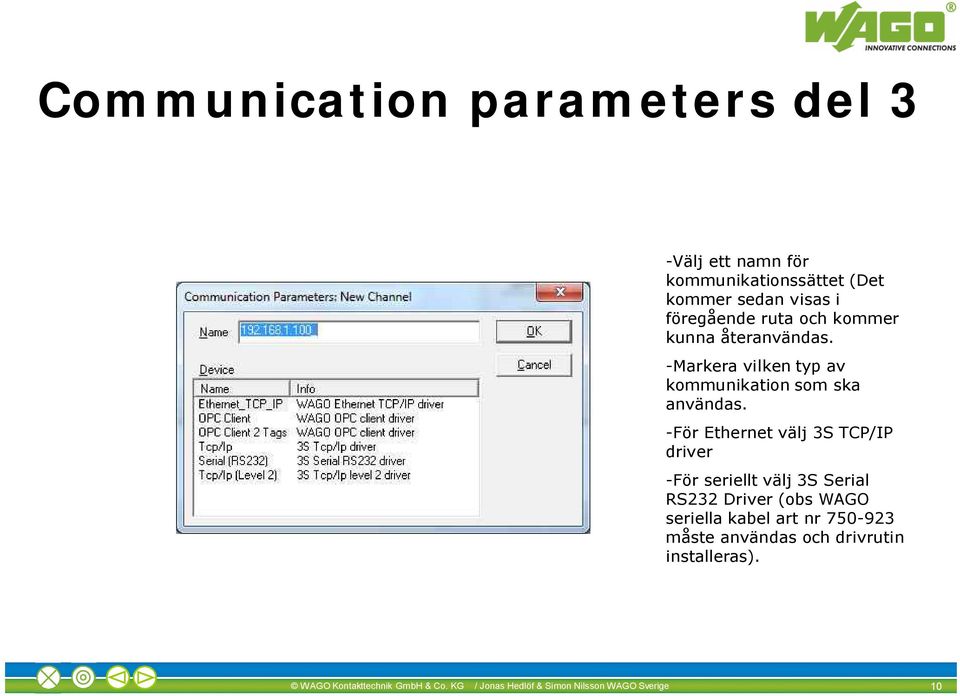

10 Communication parameters del 3 -Välj ett namn för kommunikationssättet (Det kommer sedan visas i föregående ruta och kommer kunna återanvändas. -Markera vilken typ av kommunikation som ska användas. -För Ethernet välj 3S TCP/IP driver -För seriellt välj 3S Serial RS232 Driver (obs WAGO seriella kabel art nr måste användas och drivrutin installeras). WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 10

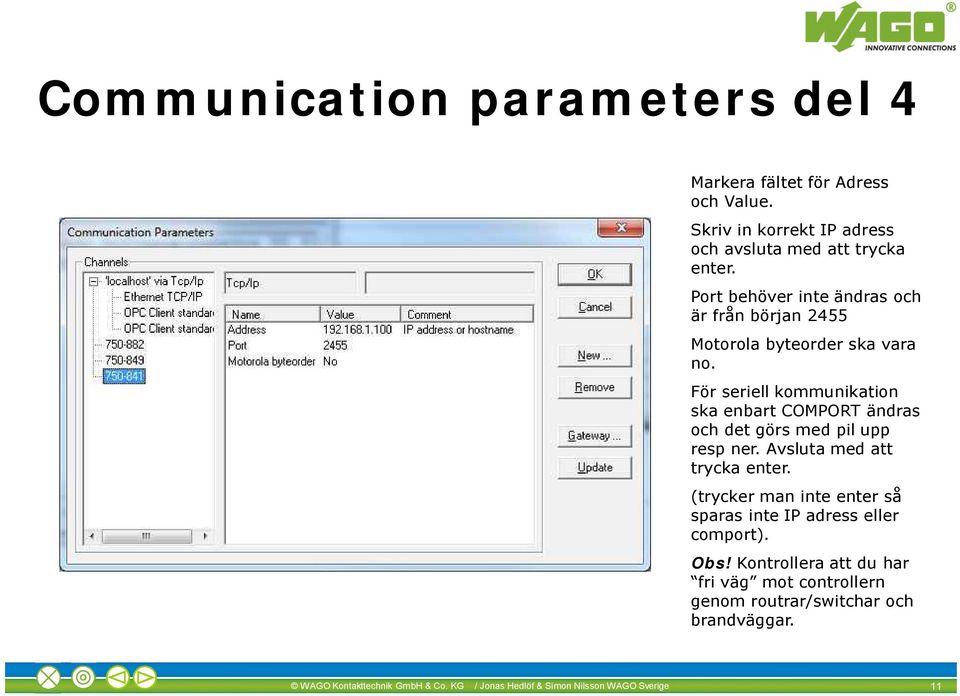

11 Communication parameters del 4 Markera fältet för Adress och Value. Skriv in korrekt IP adress och avsluta med att trycka enter. Port behöver inte ändras och är från början 2455 Motorola byteorder ska vara no. För seriell kommunikation ska enbart COMPORT ändras och det görs med pil upp resp ner. Avsluta med att trycka enter. (trycker man inte enter så sparas inte IP adress eller comport). Obs! Kontrollera att du har fri väg mot controllern genom routrar/switchar och brandväggar. WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 11

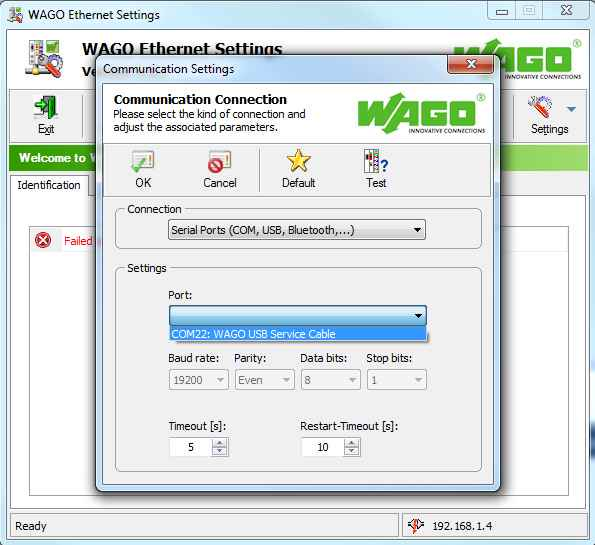

12 Communication parameters del 5 Tips! Använd WAGO Ethernet Settings eller WAGO I/O CHECK för att kontrollera COMPORT som används. Nedladdning av drivrutin för WAGO seriell kabel: WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 12

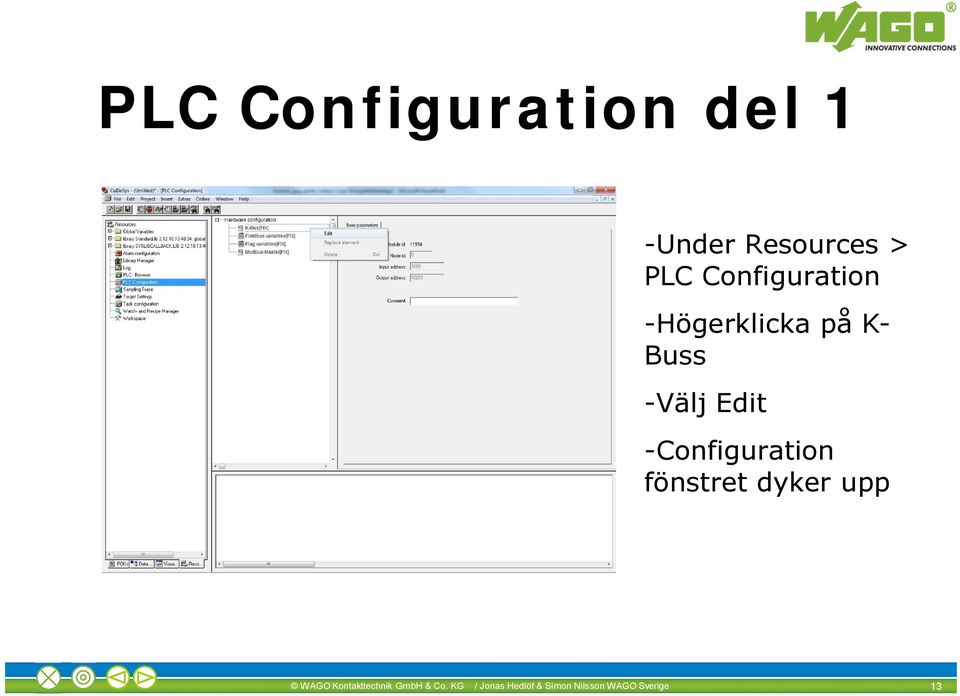

13 PLC Configuration del 1 -Under Resources > PLC Configuration -Högerklicka på K- Buss -Välj Edit -Configuration fönstret dyker upp WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 13

14 PLC Configuration del 2 -Klicka på Configuration fliken -Klicka på ikonen som är markerad på bilden -Programmet ställer en fråga om man vill skriva över gammal konfiguration -WAGO I/O CHECK 3 öppnas automatiskt WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 14

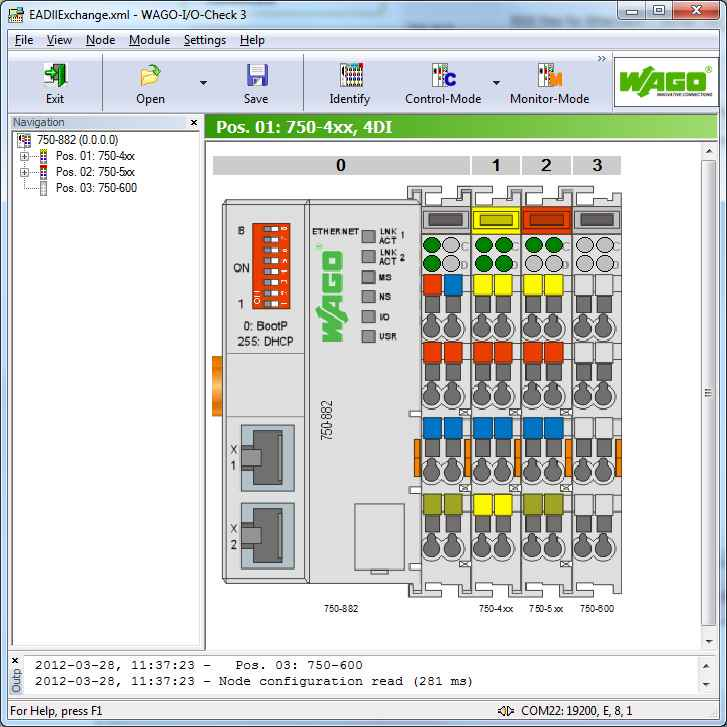

15 PLC Configuration del 3 -Se till så att det är rätt kommunikationsätt inställt under Settings > Communcation -Välj Identify -Om moduler har 750-4xx / 750-5xx kan man högerklicka på dessa och välja rename, välj rätt typ av modul -Det är här konfigurerbara moduler ställs in -Välj Save och sedan Exit tillbaka till CoDeSys WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 15

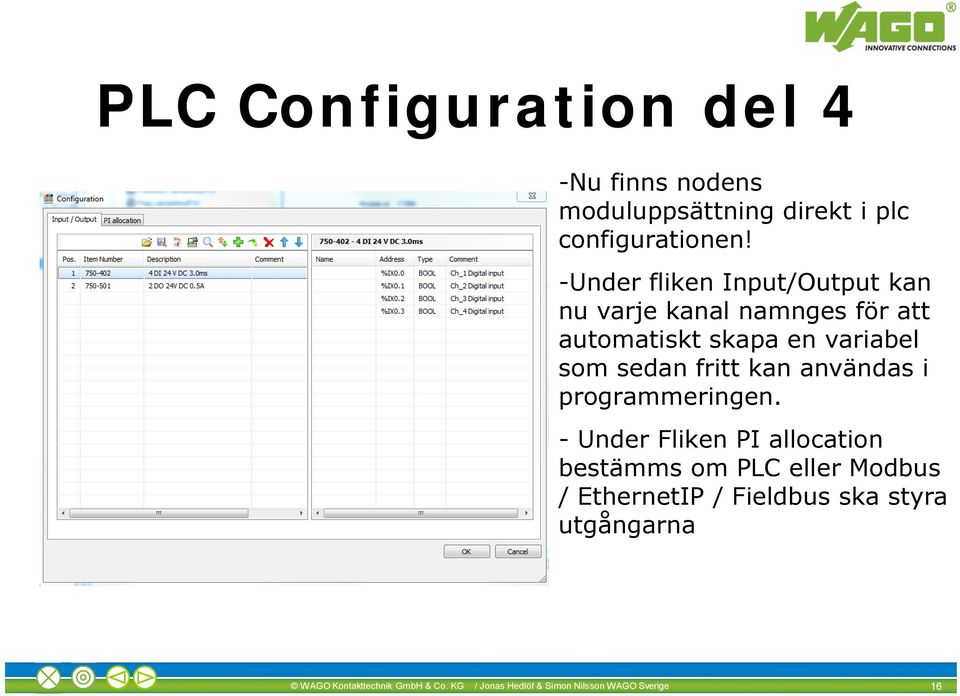

16 PLC Configuration del 4 -Nu finns nodens moduluppsättning direkt i plc configurationen! -Under fliken Input/Output kan nu varje kanal namnges för att automatiskt skapa en variabel som sedan fritt kan användas i programmeringen. - Under Fliken PI allocation bestämms om PLC eller Modbus / EthernetIP / Fieldbus ska styra utgångarna WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 16

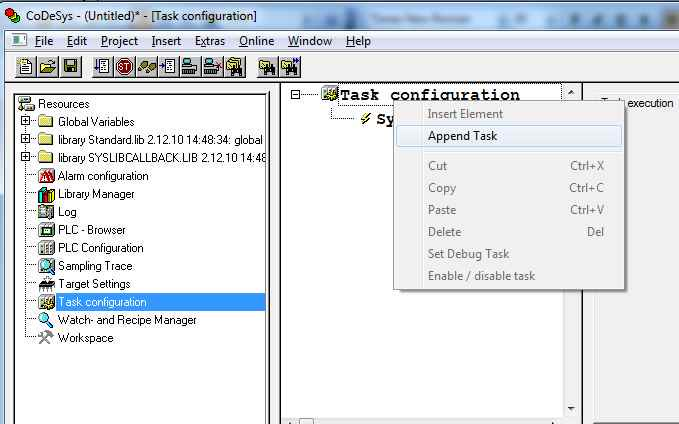

17 Skapa en process del 1 -WAGO programmerbara kopplare har en multithreading CPU. Det innebär att den vill göra alla processor samtidigt. -Därför krävs det att man själv väljer prioritet på sina POU. Prio 1 är högst. -Resources > Tasks configuration -Högerklicka på task configuration i trädet och välj Append Task Obs! Detta behövs inte göras såvida man har en POU som heter PLC_PRG. Avancerade användare där snabba förlopp krävs använder tasks. WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 17

18 Skapa en process del 2 -Ge task ett namn. -Välj prioritet 1-31 (Läs mer om task prioritering i hjälp för CoDeSys) -Cykliskt betyder att den återkommer med angivet intervall i tid -Freewheeling innebär att den tar sin AVG* tid på sig och 1½ egen AVG* tid i paus mellan cyklerna. -Låt en händelse utlösa process WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 18

19 Skapa en process del 3 -Högerklicka på ikonen för tasken och välj Append Program Call -Välj POU som ska väckas av task WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 19

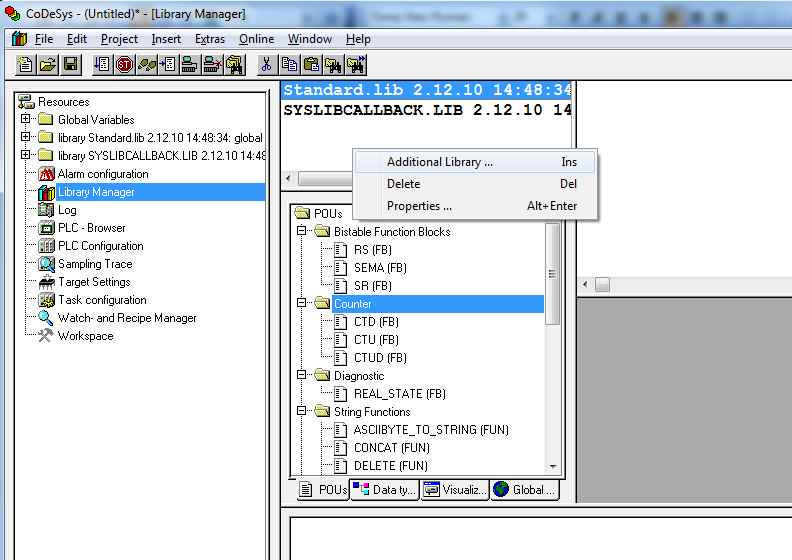

20 Ladda in bibliotek / App. notes CoDeSyS kommer med ett stort antal bibliotek förinstallerat. Vi har även flera bibliotek på vår hemsida. Där finner du även application notes som är program exempel för olika installationer exempelvis mot överordnat system, andra fabrikatörer, modbus, seriellt m.fl. WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 20

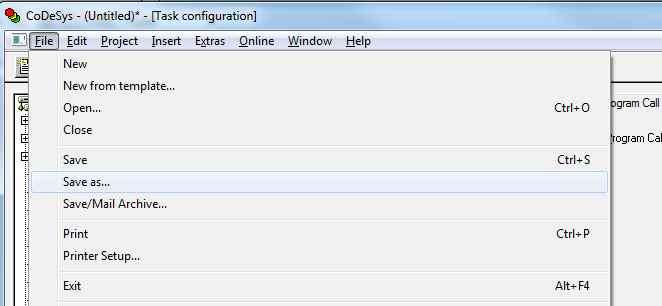

21 Spara programmet! Nu finns grundförutsättningarna för ett program och en bra mall! Du har hittills gjort följande steg: -Valt Target -Ställt in Target Settings -Skapat PLC_PRG (POU) -Ställt in kommunikationen mot noden -Läst in din fysiska nod och skapat användbara variabler Genom att spara programmet aktiveras autospar. Inställningar för autospar finns under: -Skapat en task för ditt program -Lagt in nödvändiga bibliotek Project > Options > Load & Save WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 21

22 Steg 1. För Downloads välj Service -> Downloads Internet del 1 Steg 3. Alla nedladdningar finns tillgängliga här Steg 2. Sen Välj Downloadhjälp WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 22

23 Internet del 2 Program Exemplen Libraries / Bibliotek Mjukvara Filer WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 23

24 Variabler i ett program WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 24

25 Call av POU, FB & Funktion Välj block Markera text och tryck F2 WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 25

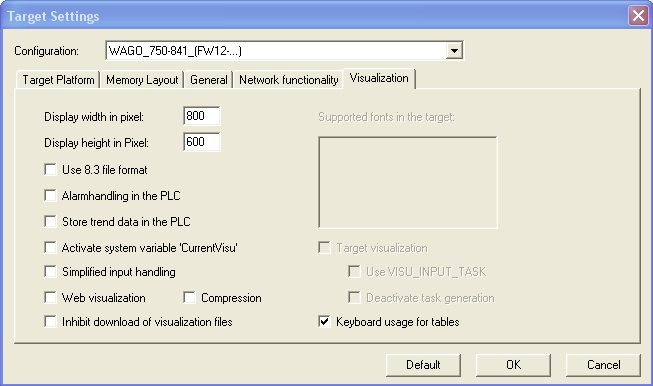

26 Web visu Bocka i Web visualization och Compression (vid större projekt) Visutab WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 26

27 Skapa en visu Högerklicka PLC_VISU är det definierade namnet för startsidan. Det måste alltid finnas en visualisering med det namnet för att kunna använda web visualisering från en webläsare. Det namnet kommer inte fram per automatik utan måste manuellt skrivas i. WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 27

28 Variabler i visu Variabel Markera ruta tryck F2 Obs! Många rutor använder ingen knapp för att välja variabler. Man öppnar variabellistan med F2! WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 28

29 Flera sidor i visu Högerklicka och välj Configure Input Bocka för Markera rutan och välj F2 WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 29

30 Clean all i visu När man skapat mycket nytt i en visu så kan det vara bra att göra en clean all. Det gör att alla nyare visu objekt följer med vid en ny kompilering. Görs inte det agerar ibland visu lite irrationellt WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 30

31 Visu exempel W AGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 31

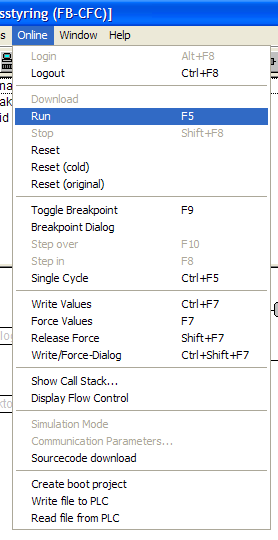

32 Flasha projekt till controller Online > Login Från denna meny startar och stoppar man sitt program. Spara projekt till minne av PLCn. Filen heter Source.dat och finns att hämta genom FTP eller CoDeSys. Obs! Om man tappar sitt projekt är detta ända sättet att få tillbaka det! Skapa boot filen som gör att controllern har kvar programmet i minnet även vid omstart (Denna funktion finns inte med i demo versionen av CoDeSys) WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 32

33 Tips och Trix När projektet börjar lida mot sitt slut: Avsluta med att göra en sourcecode download Stäng alla onödiga portar som inte används i Ethernet Settings Byt lösenord för Admin och User i Web Based Manager Optimera programmet genom att välja Exclude from build WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 33

34 Kontaktinformation Simon Nilsson Produkt specialist automation Mobil: Kontoret: simon.nilsson@wago.com Carsten Holm Teknisk support automation Mobil: Kontoret: carsten.holm@wago.com WAGO Sverige Box BROMMA WAGO Kontakttechnik GmbH & Co. KG / Jonas Hedlöf & Simon Nilsson WAGO Sverige 34
