1 Uppdatera Drivrutiner

2 På egen risk WAGO tar inget ansvar för skador som är orsakades av uppdateringsprogram eller ny funktion på drivrutin. Observera även våra allmänna villkor. Vid uppdatering av drivrutin kommer nedladdat program och andra filer och data raderas. Se till att du har en aktuell säkerhetskopia. Efter uppdateringen, anteckna den nya drivrutinsversionen direkt på produkten. WAGO Kontakttechnik GmbH & Co. KG - 2 -

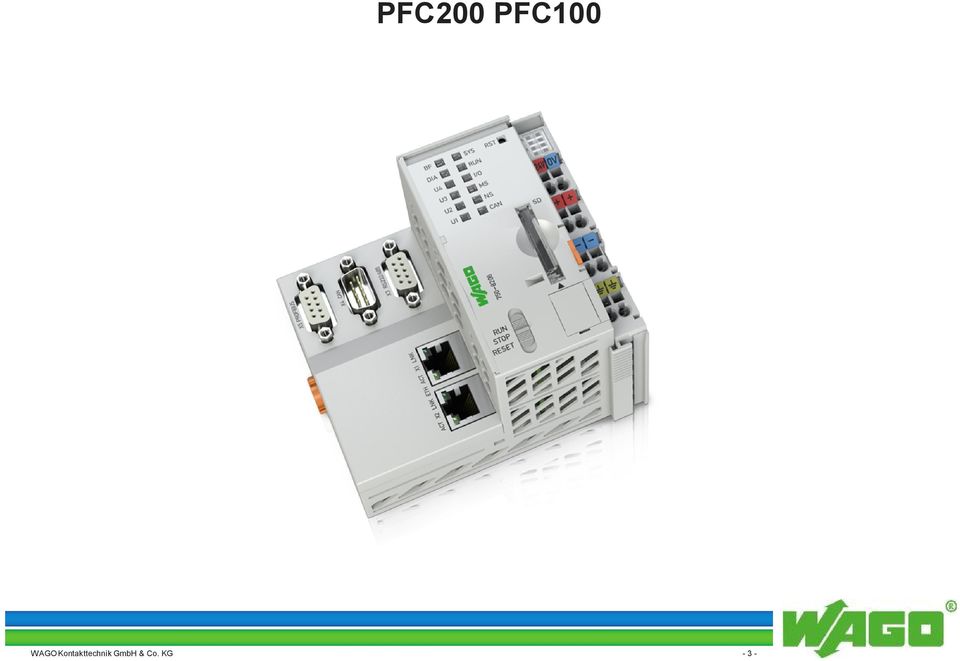

3 PFC200 PFC100 WAGO Kontakttechnik GmbH & Co. KG - 3 -

4 PFC200 / PFC100 Skriv till support.se@wago.com för senaste drivrutinen. Vi skickar ut en hemladdningslänk. Drivrutinen kommer i form av en disc-image fil- Det är samma fil för alla PFC100 PFC200 modeller. hd_v020323_04_r13438.img betyder FW04 WAGO Kontakttechnik GmbH & Co. KG - 4 -

5 PFC200 / PFC100 Imagefilen ska skrivas ner till ett minneskort. Vi rekommenderar att använda WAGO minneskort. PFC200 SDHC 2GB / PFC100 Micro SD 2GB / Använd win32diskimager för att skriva ner bildfil WAGO Kontakttechnik GmbH & Co. KG - 5 -

6 PFC200 / PFC100 Minneskort drive. IMG fil Win32diskimager kan kräva att köras med Run as administrator. WAGO Kontakttechnik GmbH & Co. KG - 6 -

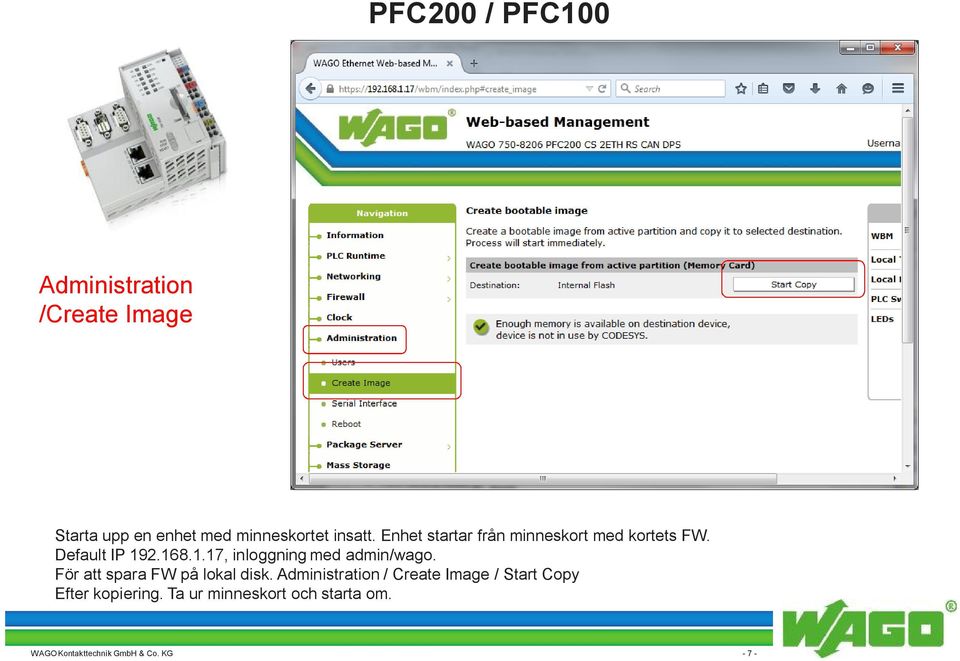

7 PFC200 / PFC100 Administration /Create Image Starta upp en enhet med minneskortet insatt. Enhet startar från minneskort med kortets FW. Default IP , inloggning med admin/wago. För att spara FW på lokal disk. Administration / Create Image / Start Copy Efter kopiering. Ta ur minneskort och starta om. WAGO Kontakttechnik GmbH & Co. KG - 7 -

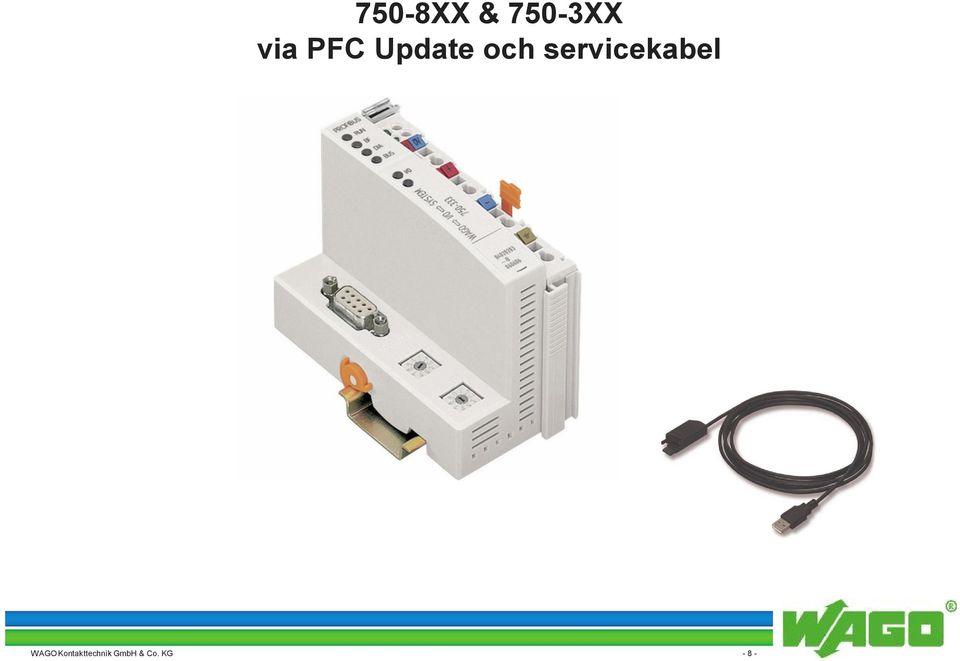

8 750-8XX & 750-3XX via PFC Update och servicekabel WAGO Kontakttechnik GmbH & Co. KG - 8 -

9 750-8XX & 750-3XX Skriv till för senaste drivrutinen och uppdateringsprogrammet. Vi skickar ut en hemladdningslänk till en.exe fil. EXE filen packar upp FW filerna på din dator. Setup_ _V046708_IX17.EXE betyder FW17 WAGO Kontakttechnik GmbH & Co. KG - 9 -

10 750-8XX & 750-3XX Använd mjukvaran PFC update och USB eller RS232 service kabel. Börja med att sätta upp rätt comport för kommunikation USB (rekommenderad) RS232 WAGO Kontakttechnik GmbH & Co. KG

11 750-8XX & 750-3XX Tryck identify och få information om installerad FW och den senaste som kan installeras. Tryck Update för att starta process. Rör inte kabeln under uppdateringsprocessen! betyder FW8 WAGO Kontakttechnik GmbH & Co. KG

12 Moderna Ethernet kopplare och controllers X via Ethernet Update över Ethernet PFC Update fungerar även för X. Detta är bara ett alternativ. WAGO Kontakttechnik GmbH & Co. KG

13 750-88X Vi använder samma FW filer som installeras för användning via PFC Update. Men när vi använder Ethernet Update måste vi själva ha koll på att vi väljer rätt FW fil för uppdatering. Med Win7 64b har filerna per automation installerats under: C:\ProgramData\WAGO Software\WAGO-FBC-Firmware\BUS\ Sen olika mappar beroende på produkt t.ex. KNX\ för , eller Ethernet\ för vanliga ethernet controllers t.ex osv. Därunder finns mapp INFO och HEX. HEX innehåller FW filer och INFO innehåller informationsfiler för hjälp att välja rätt FW fil. Vi börjar med INFO WAGO Kontakttechnik GmbH & Co. KG

14 750-88X Öppna fil för din controller. Tex BIF Efter lite grundinfo så kommer information om drivrutiner. ; PFC-Buskoppler ; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ; Artikelnummer [ ] ; Artikelnummer laut Unix ; ;--- Allgemeine Informationen ; DESCR = WAGO PFC ETHERNET ; Beschreibung laut Unix MARKING = PFC ; Kennung fuer Standard-Koppler HW ORDER = = ; Hardware-Sachnummer der Schaltung ; Lange Bestellnummer Eintrag in FW PSN IDENT = = ; Produkt-Stammnummer ; Identnummer laut Unix Kolla efter rad FW Fil med senaste drivrutin Info om FW-version NETIDDESC = MAC-ID ; Beschreibung der Network-ID BOOTMODE = 6 ; Ladevorgang erfolgt via FWL / ISIS FASTCODE = 0,0,0 ; Kein Fastcode in diesem koppler FWL =.\bus\ethernet\hex\ hex ; Ethernet-FWL FWL_INDEX = 03 ; Index des FWL FW =.\bus\ethernet\hex\ hex ; Firmware Index 08 -> (08) FW_00 =.\bus\ethernet\hex\ hex ; Firmware Index 07 -> (07) WAGO Kontakttechnik GmbH & Co. KG

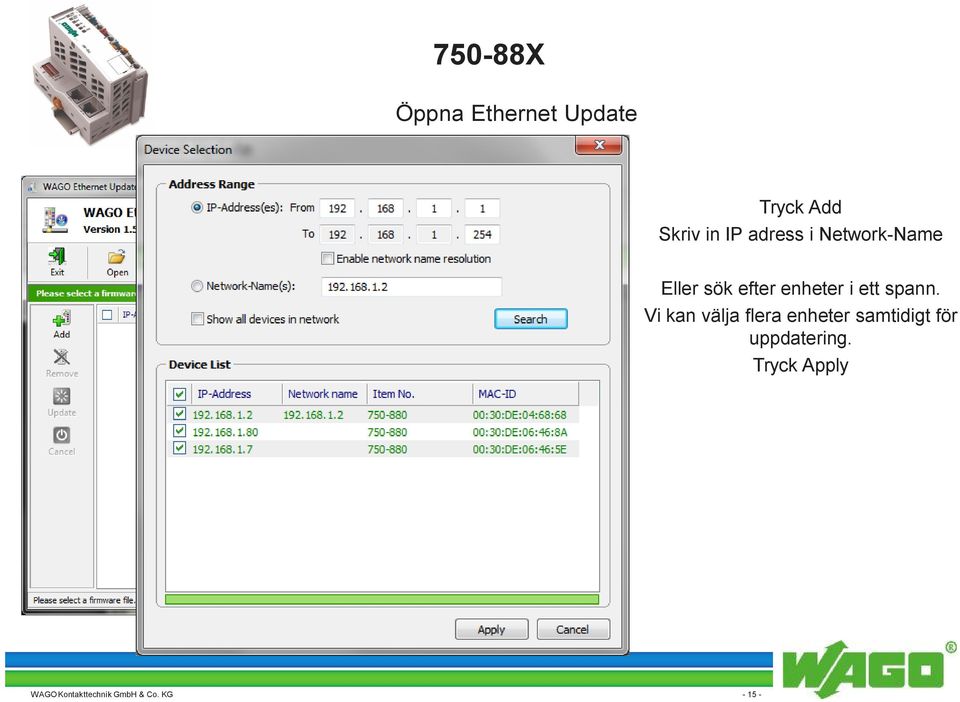

15 750-88X Öppna Ethernet Update Tryck Add Skriv in IP adress i Network-Name Eller sök efter enheter i ett spann. Vi kan välja flera enheter samtidigt för uppdatering. Tryck Apply WAGO Kontakttechnik GmbH & Co. KG

16 750-88X Tryck Firmware och leta rätt på.hex filen vi fick namnet på från.bif filen. Tryck Update för att starta uppdatering WAGO Kontakttechnik GmbH & Co. KG

17 Avancerade I/O Moduler WAGO Kontakttechnik GmbH & Co. KG

18 Avancerade I/O Moduler Ytterst få I/O moduler har en drivrutin som kan uppdateras. Exempel på moduler där drivrutin kan uppdateras: DALI Master, CAN-Gränssnitt, Proportionalventilstryning. Skriv till för att få senaste drivrutinen och mjukvaran IO_Update. FW kommer i.wup fil _V010201_IX02_Rev01_ wup Betyder FW02 WAGO IO Update behöver inte installeras utan kommer som en ZIP med alla filer som behövs internt. Packa upp ZIP och kör WagoIOUpdate750.exe Får du ett felmeddelande likt detta har du kanske packat upp i en mapp där du har begränsade rättigheter. WAGO Kontakttechnik GmbH & Co. KG

19 Avancerade I/O Moduler Först Inställningar FILE / Settings Välj Eventuellt Language (Sprache) Välj serieport / IP adress till kopplare/controller I mappen som defenieras under Path for Packages ska dina.wup firmware filer sparas. WAGO Kontakttechnik GmbH & Co. KG

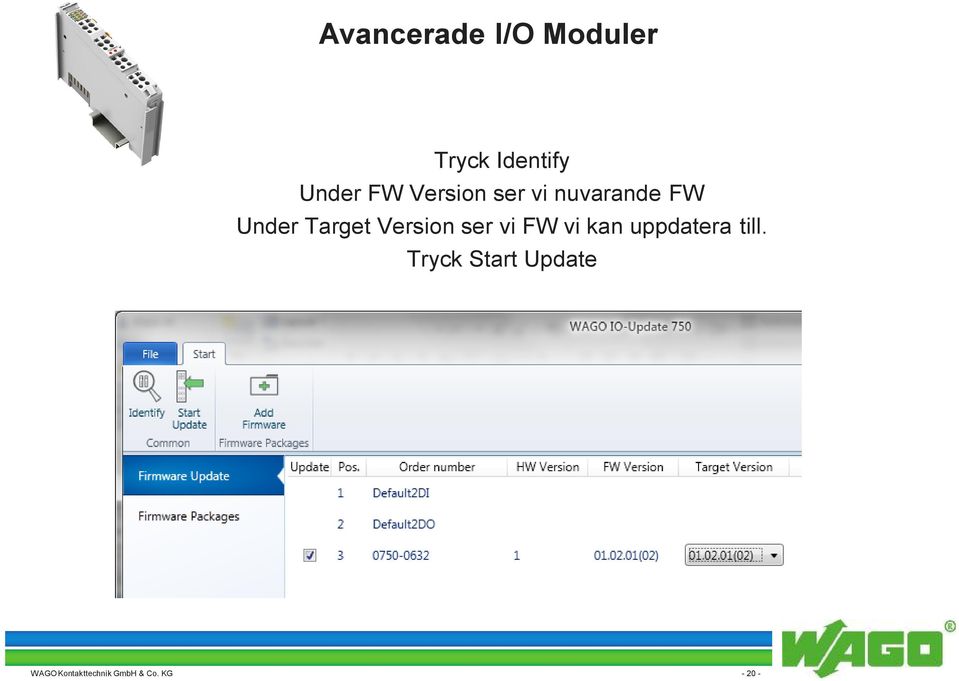

20 Avancerade I/O Moduler Tryck Identify Under FW Version ser vi nuvarande FW Under Target Version ser vi FW vi kan uppdatera till. Tryck Start Update WAGO Kontakttechnik GmbH & Co. KG

21 Kontaktinformation Carsten Holm Support Ingenjör automation Simon Nilsson System specialist automation WAGO Kontakttechnik GmbH & Co. KG, PMA, ToK/JBe 02/
