Styrteknik 7.5 hp distans: E-1000 och E-Designer

Transkript

1 PLC8A:1 E1000 operatörsterminaler En operatörsterminal ger ett gränssnitt mellan männinska-maskin, (MMI människa-maskininteraktion, HMI Human Machine Interface) Alla terminalerna i E1000-serien är utvecklade ur samma grundkoncept med enhetlig funktionalitet och programmering. Operatörserminalerna i E1000-serien kan användas tillsammans med styrsystem från Mitsubishi och andra tillverkare. Bilder E-Designer E1000-seriens operatörsterminaler programmeras med programmeringsverktyget E-Designer.

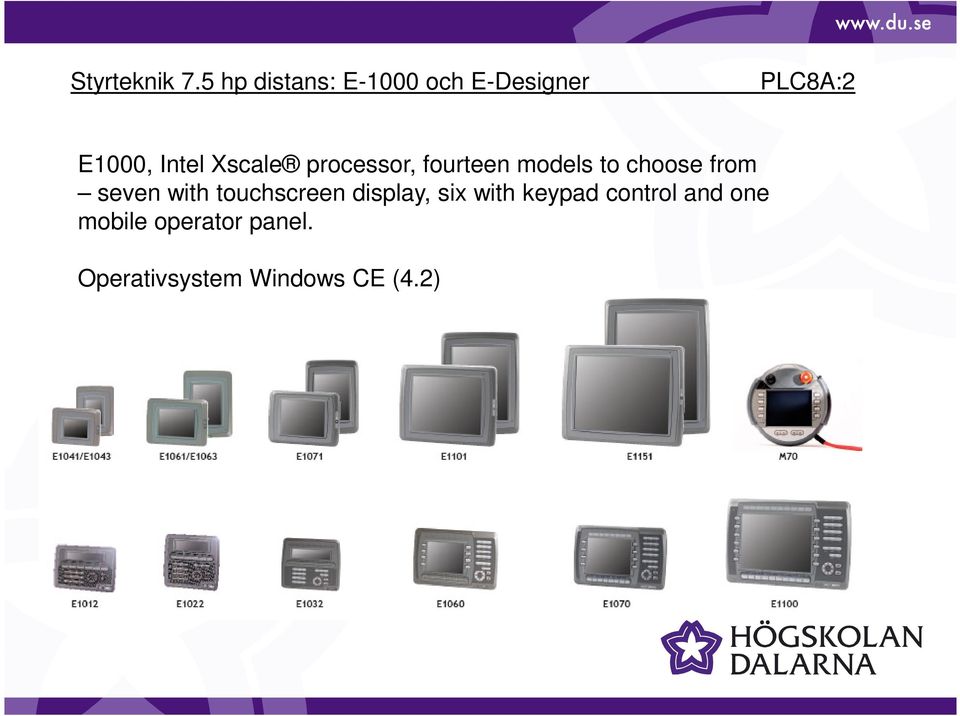

2 PLC8A:2 E1000, Intel Xscale processor, fourteen models to choose from seven with touchscreen display, six with keypad control and one mobile operator panel. Operativsystem Windows CE (4.2)

3 Touchscreen panels PLC8A:3

4 Keypad Panels Priser april 2008: PLC8A:4 E1061, STN färg, 320x240, SEK E1063, STN grå, 320x240, SEK E1071, TFT färg, 640x480, SEK E1070, TFT färg, 640x480, SEK E1100, TFT färg, 800x600, SEK 26000

5 PLC8A:5

6 PLC8A:6

7 PLC8A:7

8 PLC8A:8 E1061 baksida RS422 <=> Controller RS232 <=> PC-datorn (Seriell förbindelse) 24 V matning Nätverkskontakt Mbit USB-kontakt Ingen Compact Flash port på E1061

9 PLC8A:9 Korsad TP-kabel RS232 CAB30 (seriell överföring) RS422 CAB19 Den seriella överföringen tar tid, tex. baudrate => ca 70 sek/mbyte CAB19 liknar den vanliga programmeringskabeln för styrsystemet. Den ansluts i samma kontakt.

10 PLC8A:10 Korsad TP-kabel RS232 CAB30 (seriell överföring) RS422 CAB19 Olika varianter att använda program och hårdvara Med GX IEC Developer kan styrsystemet programmeras som vanligt. Styrsystemets program är alltid i PLC:n. Med E-Designer kan opertörsterminalen programmeras. Programmet kan testas i PC:n. Operatörsterminal och styrsystem med program arbetar utan extern PC. Panelen kan styra en printer, vara ansluten till Internet, skicka mail etc.

11 PLC8A:11 E-Designer: För närvarande används version 7.40 Vid Installationen av programvaran medföljer några manualer. Under Föreläsningarna används E-Designer for E1000-series English. Manualen finns även på svenska. Observera att det finns en nästan identisk manual som heter E-Designer for E-series English. Skillnaden är att E-series är en äldre typ av operatörspaneler. I förordet till manualen finns följande text: This manual is a description of E-Designer, the configuration tool used to create applications for the operator panels in the E1000-series. Further on in the manual we refer to the configuration tool. Please see the E-Designer User s Guide (MA00760) for function-based descriptions. MA00760 innehåller en enkel User s Guide. Motsvarande Manual finns även på svenska.

12 PLC8A:12 Toolbars in E-Designer Innan ett projekt är startat kan man välja menyspråk med Settings/Meny language

13 PLC8A:13 Verktygsfält i E-Designer Innan ett projekt är startat kan man välja menyspråk med Inställningar/ Välj språk Under Project Manager till vänster finns ett library med bitmappade bilder av diverse objekt. Med View/Toolbars kan man välja vad som ska visas. Default Layout är ganska bra men inte samma som på bilden.

14 2.1 Method for Creating a Project The application is built up of blocks, graphic blocks and/or text blocks. Values from the controller are shown and changed in the blocks. Each function becomes one or more blocks, depending on how complex the function is. A project can contain both graphic and text blocks, and each block can contain static and dynamic objects. PLC8A:14 Ett block är normalt bilden på operatörspanelen. Blocken är uppbyggda av statiska och dynamiska objekt. De olika blocken kan aktiveras med signaler på PLC:n eller med knappar (touch) på panelen. Varje block har ett nummer, från 0 till 989, systemblock

15 PLC8A:15 Exempel på signalformat finns tillgängliga i dialogen till varje objekt:

16 PLC8A:16 Utskriftsalternativ för E1061. Eftersom det är en touch-panel saknas t.ex. Function keys och LEDs.

17 Att skapa ett project FileNew: PLC8A:17 E-Designer kan använda 2 drivrutiner (drivers) i samma projekt

18 PLC8A:18 Interna variabler Interna variabler används och väljs på samma sätt som drivrutiner. Ett antal flyktiga (volatile) och icke-flyktiga (non volatile), användardefinierade variabler kan väljas. När ett värde ändrats sparas icke-flyktiga variabler i flashminnet varifrån de läses vid nästa uppstart.

19 PLC8A:19 View/Name List: A local name list for the signals used can be created using the Name List. Signals in the project which are not named can be inserted in the name list with the function Undefined. New signals can be added and existing names can be edited and update.... The Connect File button is used to import varible naming. The file types *.nam (Melsec Medoc), *.asc (GX IEC Developer) and *.csv are supported.

20 PLC8A:20 Connect File med trafic.asc från laborationskortet.
