Styrteknik: E-Designer och E-1000

Transkript

1 PLC8B:1 E-Designer 7.40, Introduktion Grunderna Blockhantering Olika Objekt Trender-Dataloggning Alarmhantering Recept Bilder

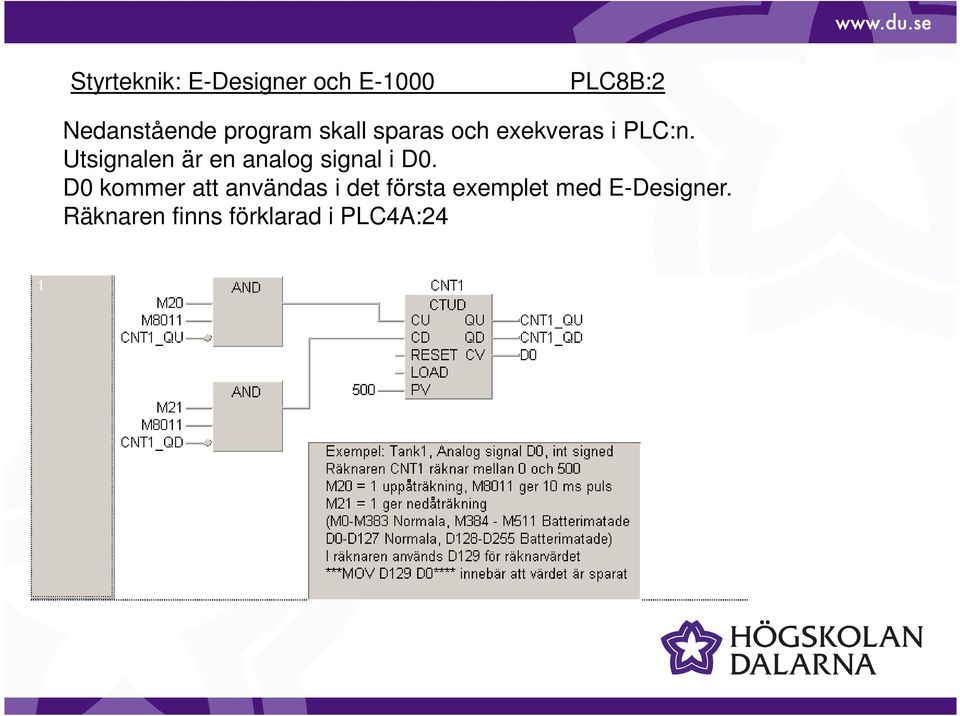

2 PLC8B:2 Nedanstående program skall sparas och exekveras i PLC:n. Utsignalen är en analog signal i D0. D0 kommer att användas i det första exemplet med E-Designer. Räknaren finns förklarad i PLC4A:24

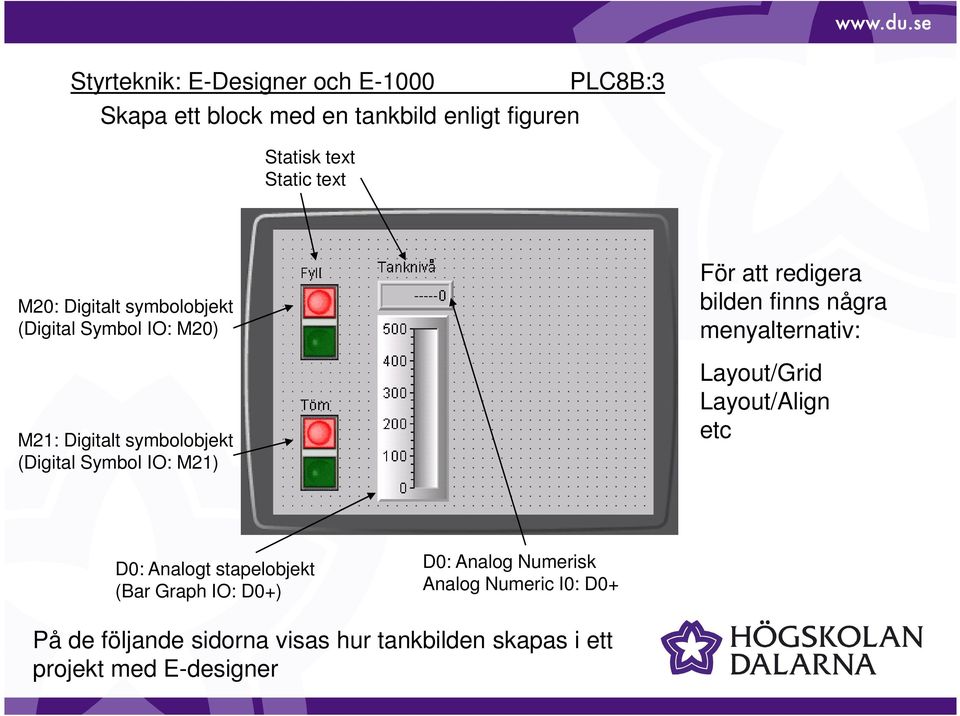

3 Skapa ett block med en tankbild enligt figuren Statisk text Static text PLC8B:3 M20: Digitalt symbolobjekt (Digital Symbol IO: M20) M21: Digitalt symbolobjekt (Digital Symbol IO: M21) För att redigera bilden finns några menyalternativ: Layout/Grid Layout/Align etc D0: Analogt stapelobjekt (Bar Graph IO: D0+) D0: Analog Numerisk Analog Numeric I0: D0+ På de följande sidorna visas hur tankbilden skapas i ett projekt med E-designer

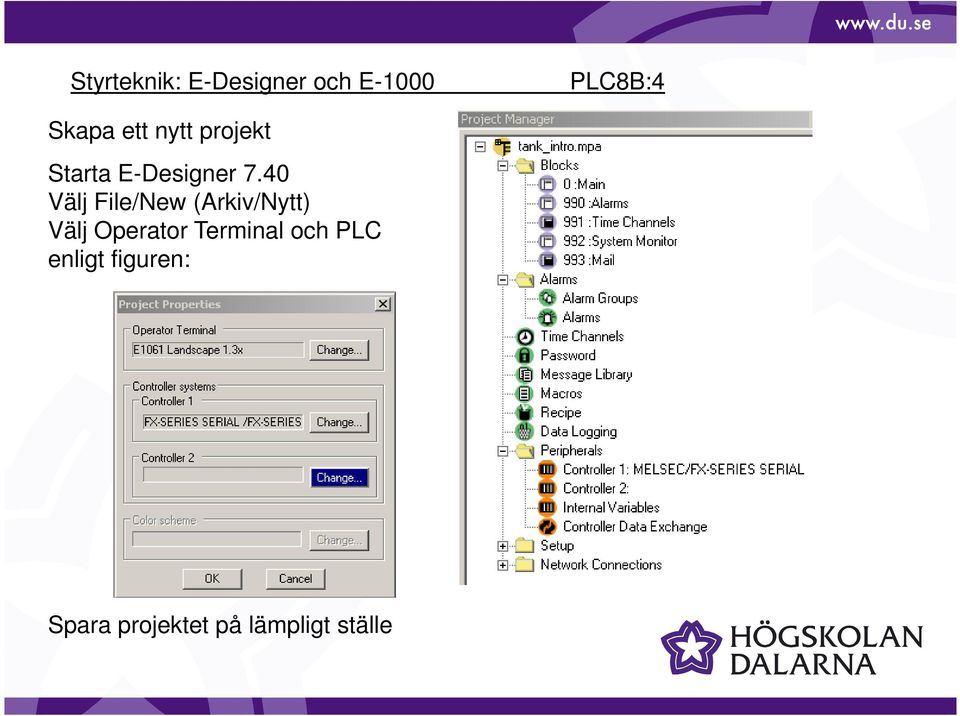

4 PLC8B:4 Skapa ett nytt projekt Starta E-Designer 7.40 Välj File/New (Arkiv/Nytt) Välj Operator Terminal och PLC enligt figuren: Spara projektet på lämpligt ställe

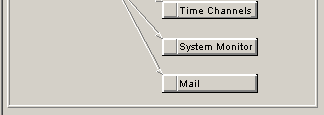

5 PLC8B:5 Dubbelklicka på Blocks i Project Manager för att öppna Block Manager (Blockhanteraren): Project Manager (Projekthanteraren) Visar alla delar av projektet Skapa ett nytt block genom att högerklicka i den grå arean som tillhör Block Manager. Skapa blocket tank_visa

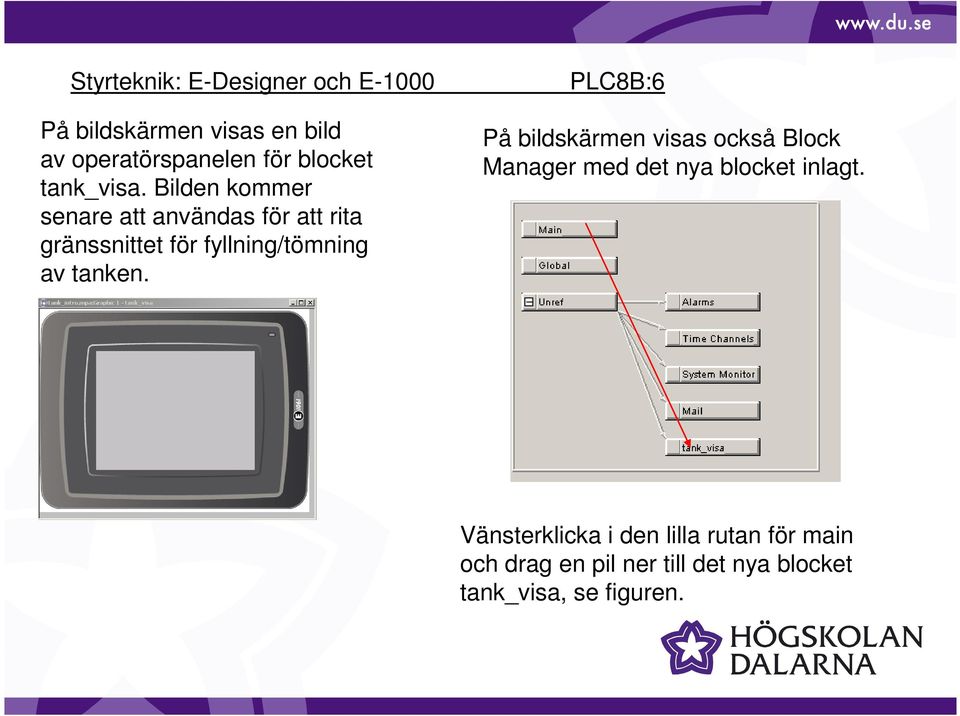

6 På bildskärmen visas en bild av operatörspanelen för blocket tank_visa. Bilden kommer senare att användas för att rita gränssnittet för fyllning/tömning av tanken. PLC8B:6 På bildskärmen visas också Block Manager med det nya blocket inlagt. Vänsterklicka i den lilla rutan för main och drag en pil ner till det nya blocket tank_visa, se figuren.

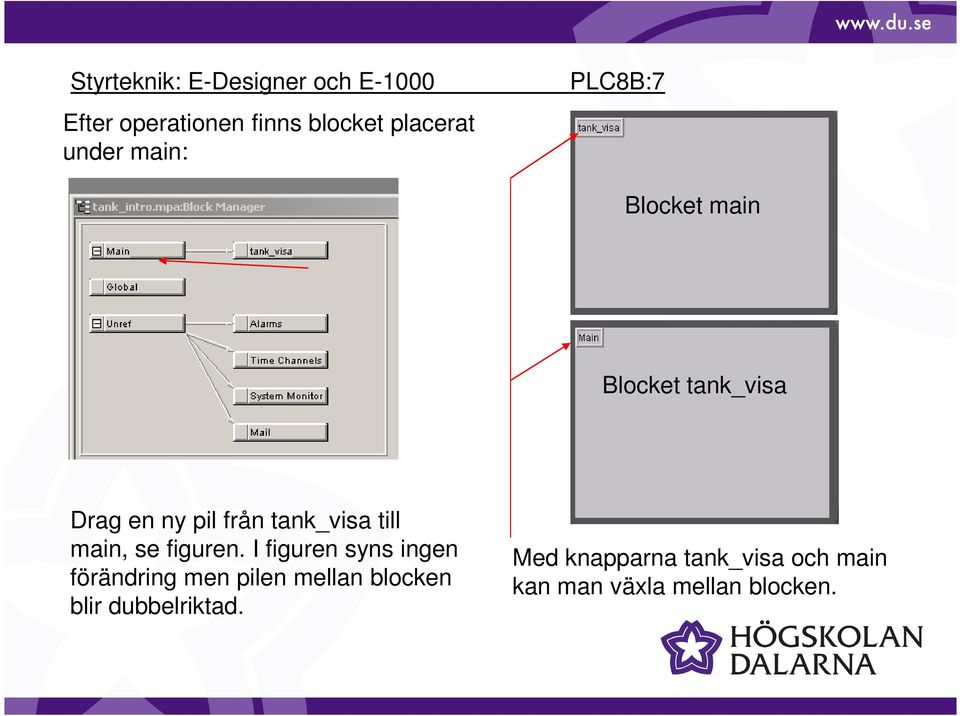

7 Efter operationen finns blocket placerat under main: PLC8B:7 Blocket main Blocket tank_visa Drag en ny pil från tank_visa till main, se figuren. I figuren syns ingen förändring men pilen mellan blocken blir dubbelriktad. Med knapparna tank_visa och main kan man växla mellan blocken.

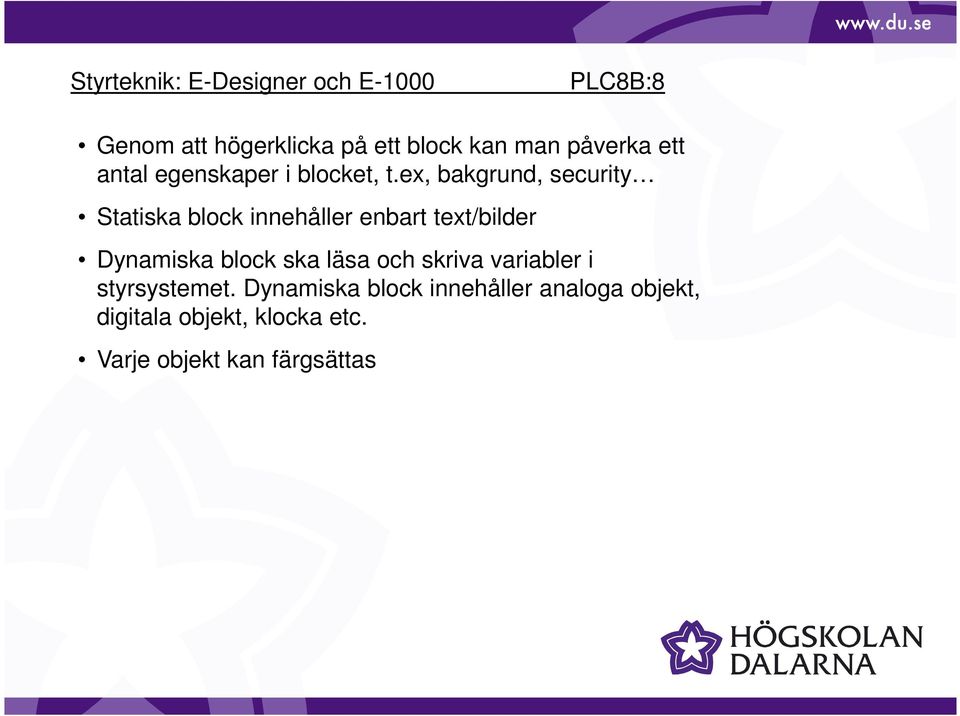

8 PLC8B:8 Genom att högerklicka på ett block kan man påverka ett antal egenskaper i blocket, t.ex, bakgrund, security Statiska block innehåller enbart text/bilder Dynamiska block ska läsa och skriva variabler i styrsystemet. Dynamiska block innehåller analoga objekt, digitala objekt, klocka etc. Varje objekt kan färgsättas

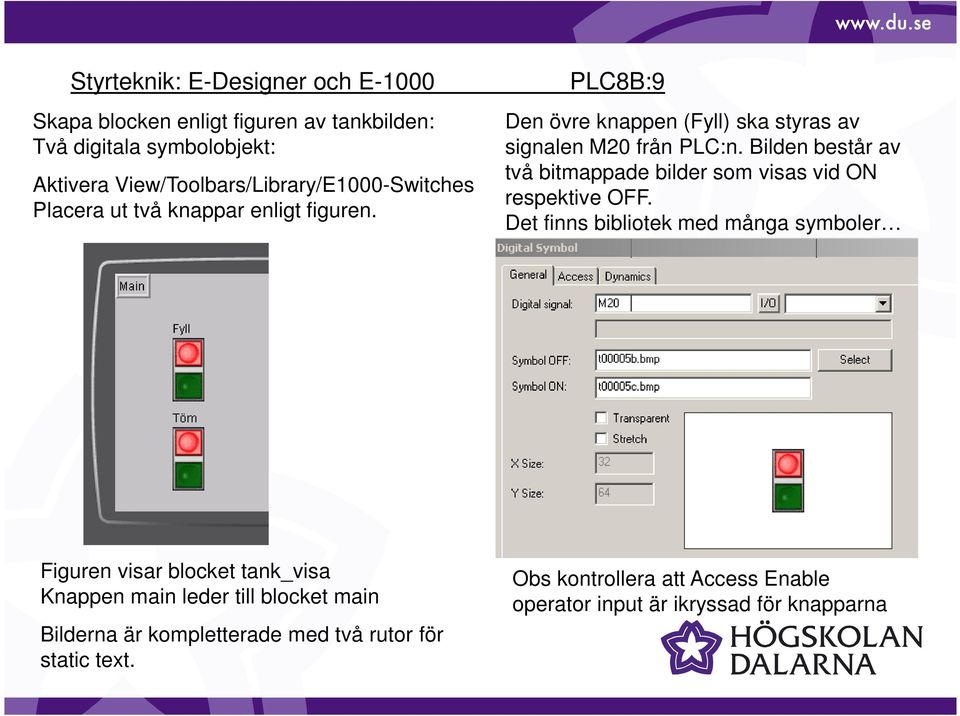

9 Skapa blocken enligt figuren av tankbilden: Två digitala symbolobjekt: Aktivera View/Toolbars/Library/E1000-Switches Placera ut två knappar enligt figuren. PLC8B:9 Den övre knappen (Fyll) ska styras av signalen M20 från PLC:n. Bilden består av två bitmappade bilder som visas vid ON respektive OFF. Det finns bibliotek med många symboler Figuren visar blocket tank_visa Knappen main leder till blocket main Bilderna är kompletterade med två rutor för static text. Obs kontrollera att Access Enable operator input är ikryssad för knapparna

10 PLC8B:10 Skapa en Bar Graph och en Analog Numeric med: Object/Analog/Bargraph Object/Analog/Numeric Bar Graph ska styras med den analoga signalen D0 från PLC:n. D0 kommer att variera från 0 till 500 och skalan måste justeras, se nedan.

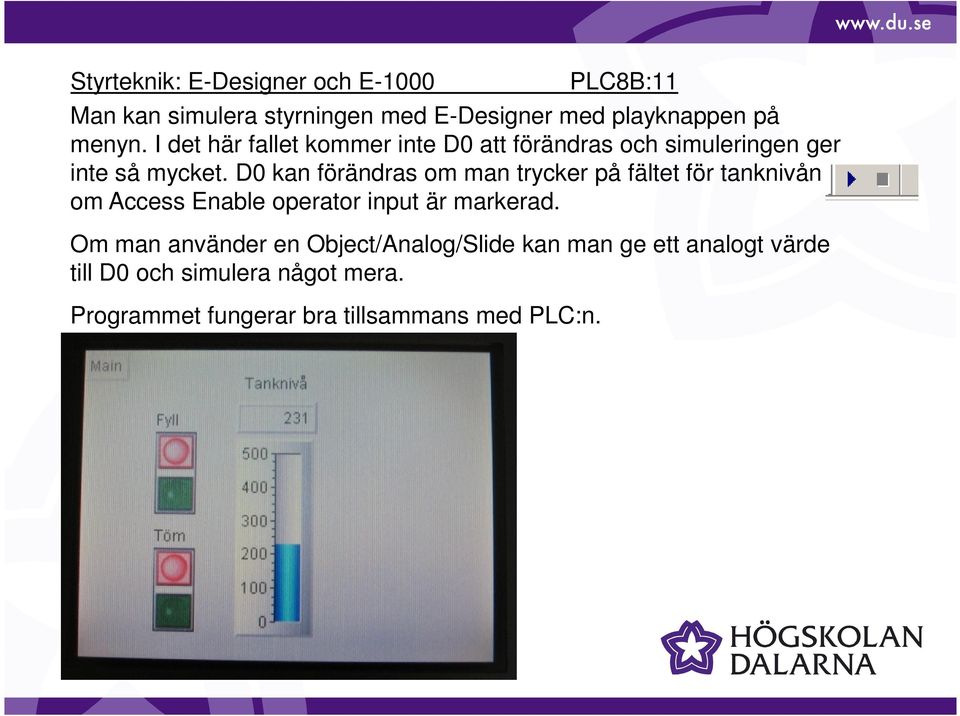

11 PLC8B:11 Man kan simulera styrningen med E-Designer med playknappen på menyn. I det här fallet kommer inte D0 att förändras och simuleringen ger inte så mycket. D0 kan förändras om man trycker på fältet för tanknivån om Access Enable operator input är markerad. Om man använder en Object/Analog/Slide kan man ge ett analogt värde till D0 och simulera något mera. Programmet fungerar bra tillsammans med PLC:n.

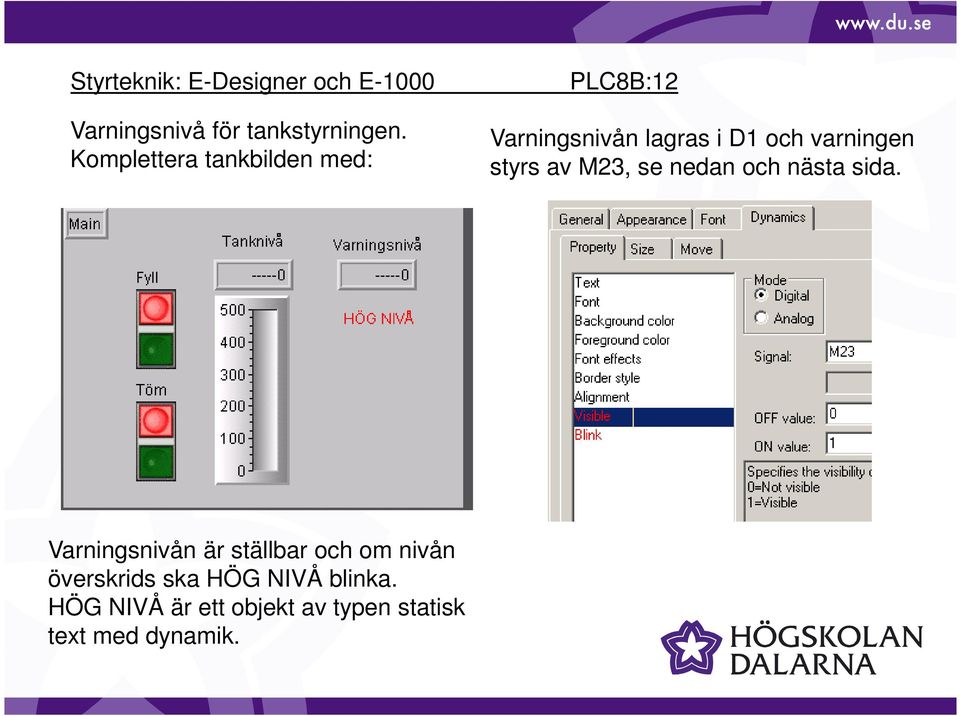

12 Varningsnivå för tankstyrningen. Komplettera tankbilden med: PLC8B:12 Varningsnivån lagras i D1 och varningen styrs av M23, se nedan och nästa sida. Varningsnivån är ställbar och om nivån överskrids ska HÖG NIVÅ blinka. HÖG NIVÅ är ett objekt av typen statisk text med dynamik.

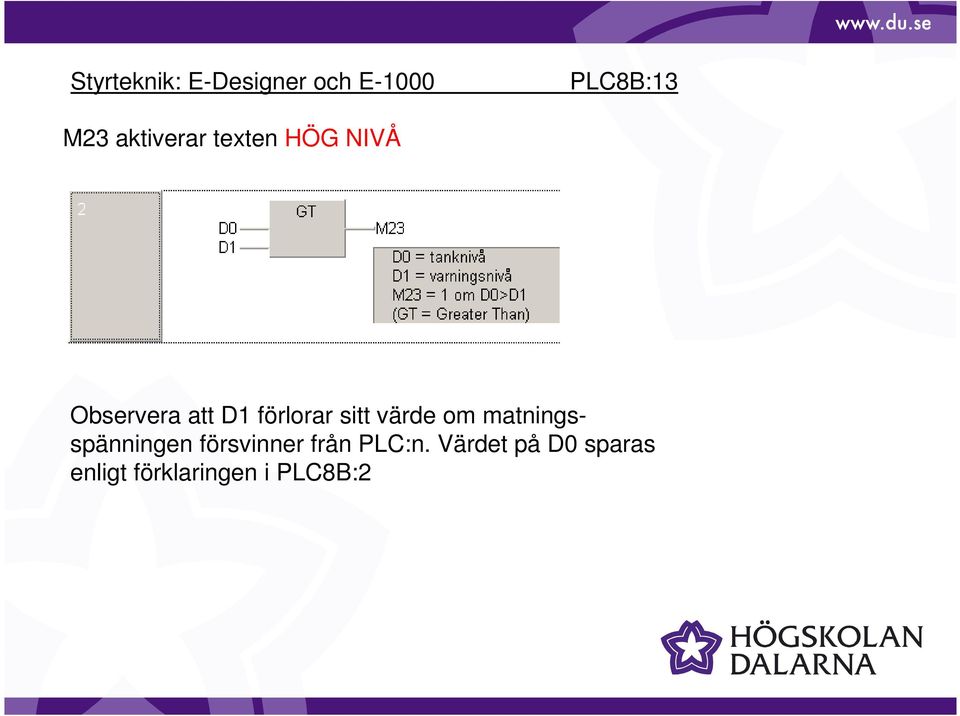

13 PLC8B:13 M23 aktiverar texten HÖG NIVÅ Observera att D1 förlorar sitt värde om matningsspänningen försvinner från PLC:n. Värdet på D0 sparas enligt förklaringen i PLC8B:2

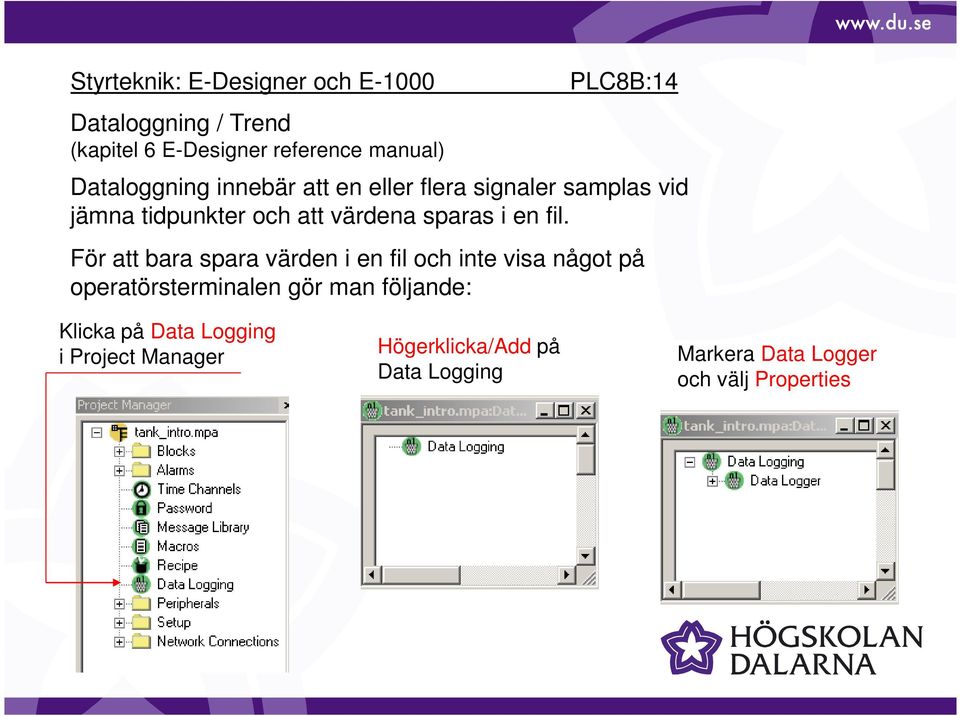

14 Dataloggning / Trend (kapitel 6 E-Designer reference manual) PLC8B:14 Dataloggning innebär att en eller flera signaler samplas vid jämna tidpunkter och att värdena sparas i en fil. För att bara spara värden i en fil och inte visa något på operatörsterminalen gör man följande: Klicka på Data Logging i Project Manager Högerklicka/Add på Data Logging Markera Data Logger och välj Properties

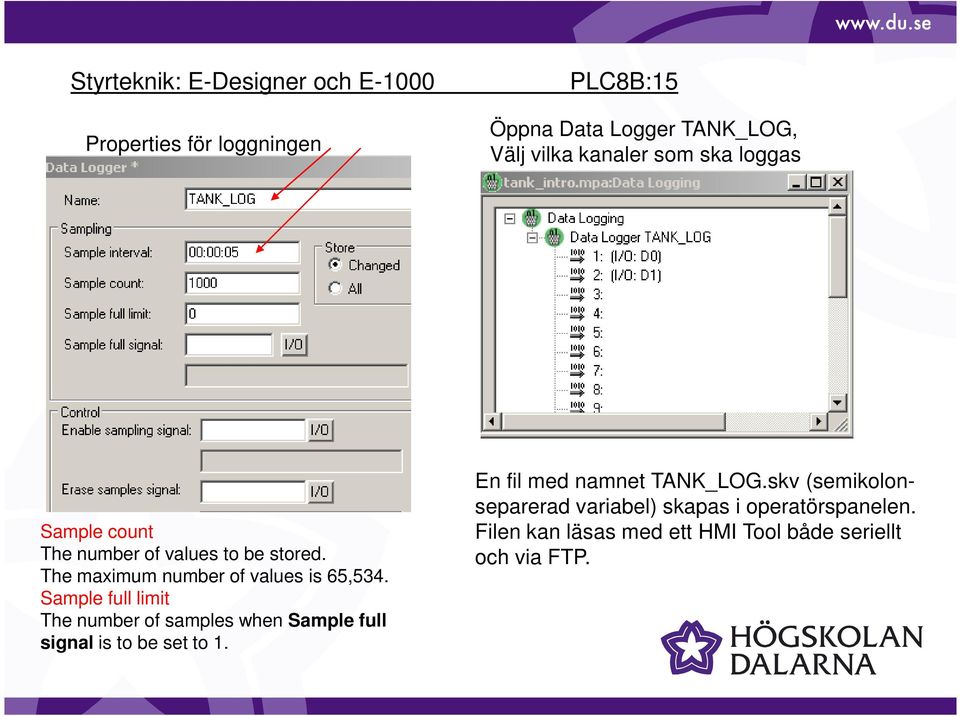

15 Properties för loggningen PLC8B:15 Öppna Data Logger TANK_LOG, Välj vilka kanaler som ska loggas Sample count The number of values to be stored. The maximum number of values is 65,534. Sample full limit The number of samples when Sample full signal is to be set to 1. En fil med namnet TANK_LOG.skv (semikolonseparerad variabel) skapas i operatörspanelen. Filen kan läsas med ett HMI Tool både seriellt och via FTP.

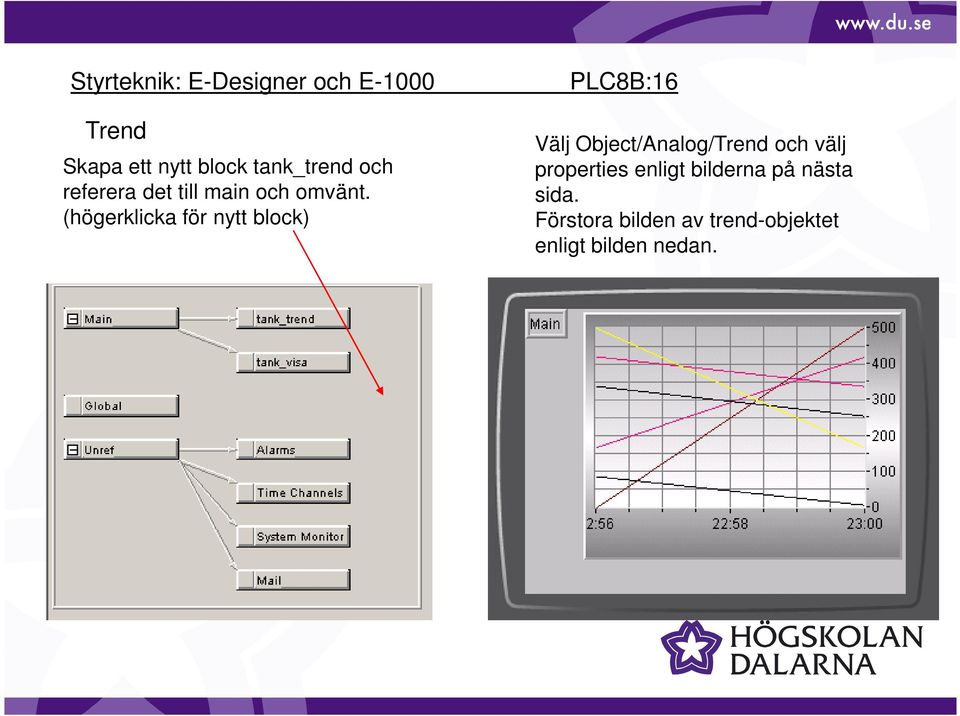

16 Trend Skapa ett nytt block tank_trend och referera det till main och omvänt. (högerklicka för nytt block) PLC8B:16 Välj Object/Analog/Trend och välj properties enligt bilderna på nästa sida. Förstora bilden av trend-objektet enligt bilden nedan.

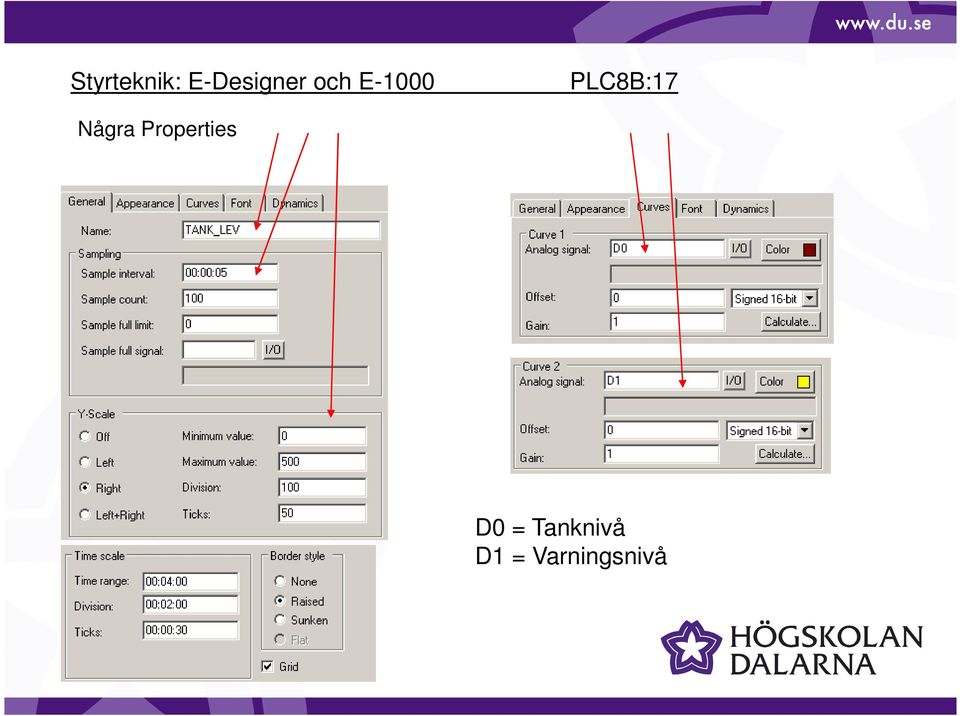

17 PLC8B:17 Några Properties D0 = Tanknivå D1 = Varningsnivå

18 PLC8B:18 Foto av operatörsterminalen: Trenden visas normalt utan knappar och i realtid. Knappar med förklaring Även trend_objektens data finns sparade i en.skv-fil.

19 Alarm Management, Larmhantering (kap 8 E-Designer reference manual) PLC8B:19 Operatörspanelen innehåller en inbyggd larmhanterare. Larmen är uppdelade i larmgrupper (Alarm Groups) enligt manualen: I operatörsterminalen kan larmen delas in i olika grupper, till exempel för att indikera larmens prioritet. Beroende på den valda teckenstorleken kan upp till 16 grupper skapas. Varje grupp kan tilldelas olika färgattribut. I larmblocket kan larmen sorteras i gruppordning. Följande sidor visar ett exempel på larmhantering för tankexemplet. Larmhanteringen ska bestå av: Två larmgrupper, A_LARM och B-Larm Två analoga larm på signalen D0 (tanknivån) för D0 = 400 (B-Larm), D0 = 500 (A-larm) Två digitala larm för X4 (BTN_DGOG, B-LARM) och X7 (BTN_KGNG, A-LARM)

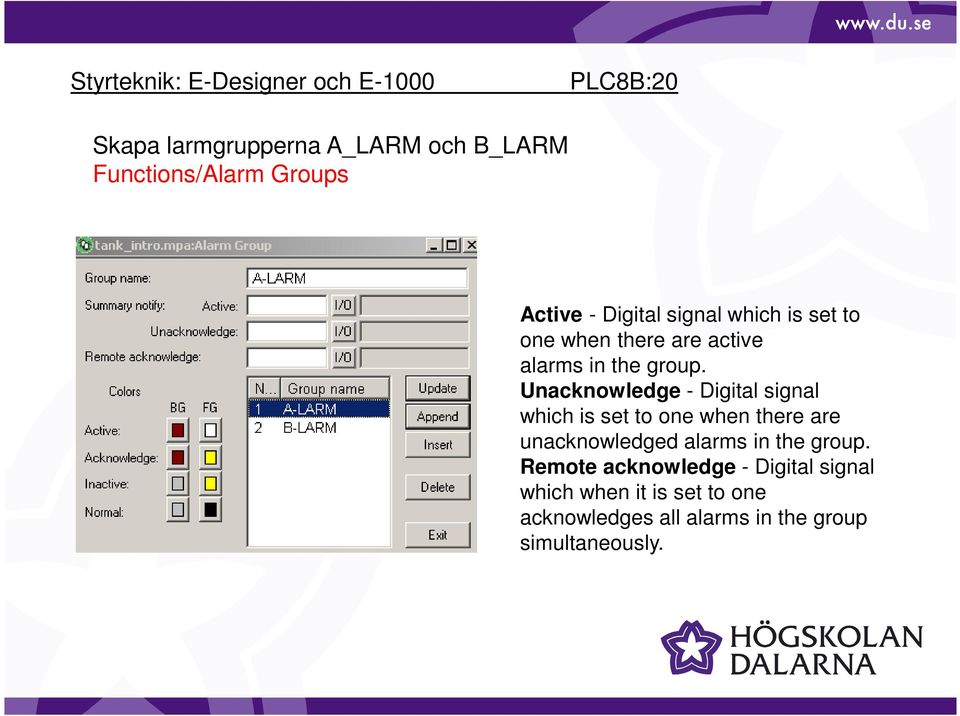

20 PLC8B:20 Skapa larmgrupperna A_LARM och B_LARM Functions/Alarm Groups Active - Digital signal which is set to one when there are active alarms in the group. Unacknowledge - Digital signal which is set to one when there are unacknowledged alarms in the group. Remote acknowledge - Digital signal which when it is set to one acknowledges all alarms in the group simultaneously.

21 Skapa larmtexter för respektive signal Functions/Alarms/New Alarm PLC8B:21 Det dynamiska värdet är skapat med: Om kvittering har utförts kan en signal till PLC:n genereras Larmet kan visa ett annat block (informationsblock) automatiskt

22 PLC8B:22 Larmtexterna, signaler, villkor hamnar i en lista. Den borde gå att sortera

23 Alarmblocket flyttas inom Block Manager. Några referenser läggs till enligt bilden: PLC8B:23 Blocket Alarms Vid larm visas en blinkande symbol i blocket tank_visa. Med referensen Alarms byts block och larmet kan kvitteras. Knapparna: Scrolls one page up Ackknowledge Increase text size Shows object info Scrolls one page down

24 PLC8B:24 Exempel från programkörning: Tiderna när larmen har kvitterats, (A = Acknowledge) De två översta larmen är aktiva. De övriga har kvitterats. Visningen kan växlas med klockknappen. Ett okvitterat larm skrivs med gul text.

25 PLC8B:25 Exempel vid simulering: Larmtext, kvitteras Tid när larmet är sänt Tid när larmet är kvitterat acknowledge Tid när felet, error, upphörde. Simuleringen går att göra utan PLC, men töm- och fyll-knapparna fungerar inte. Tanknivån kan ställas genom att klicka på de numeriska värdena. Enable operator input måste vara aktiverad.

26 PLC8B:26 Även trendobjektet kan simuleras. Samma data som föregående sida. OBS larmgränsen är 400, varningsnivån är 350!

27 PLC8B:27 Recept Recipe files are stored in the operator panel. To use recipe handling the functions for storing, loading, deleting and adding, recipes must be linked to function or touch keys.

28 PLC8B:28 Exempel med recepthantering. Skapa en sida med recept för fem ingredienser. Mängden av respektive ingrediens skall lagras med an analoga värden i D100 D104. Värdena kan tänkas motsvara: kaffe, vatten, temperatur, grädde, socker. Lägg till funktioner för att spara recept ladda recept radera recept

29 PLC8B:29 Gränssnittet för kaffeautomaten Blocket recipe_p, vanligt block Analog Numeric D100-D105 Touch knappar

30 PLC8B:30 Definition av knappen för Load Recipe Object/Touch Key/General Object/Touch Key/Text Texten Load hamnar i touch-knappen Other Function innehåller Load Recipe och mycket annat

31 PLC8B:31 Inmatning av data Inmatning av namn Save Hämta recept Load

32 PLC8B:32 Länk med introduktion till E-Designer:
