Monitor Pro V7.x SCADA. Förstå och skapa symboler

Transkript

1 Monitor Pro V7.x SCADA Förstå och skapa symboler

2 INNEHÅLLSFÖRTECKNING INTRODUKTION TILL SYMBOLER VÄLJ BILDFIL LÄGG TILL BILDFIL I MIMICEN LÄGG TILL OBJEKT I MIMICEN ANIMERA ELLIPSEN GRUPPERA OCH SKAPA SYMBOLEN SPARA SYMBOLEN... 7 ANVÄND DIN SKAPADE SYMBOL LÄGGA TILL SYMBOLEN KONFIGURERA SYMBOLEN LÄGGA TILL SYMBOLEN PÅ NYTT... 0 Huvudkontor Centrallager Säljkontor Säljkontor Säljkontor Schneider Electric AB Schneider Electric AB Schneider Electric AB Schneider Electric AB Schneider Electric AB Djupdalsv 7-9 Brogetorp Skönsbergsv. 3 Datavägen B Jägersrovägen SOLLENTUNA FLEN SUNDSVALL GÖTEBORG 37 MALMÖ Tel: Tel: Tel: Tel: Tel: Fax: Fax: Fax: Fax: Fax:

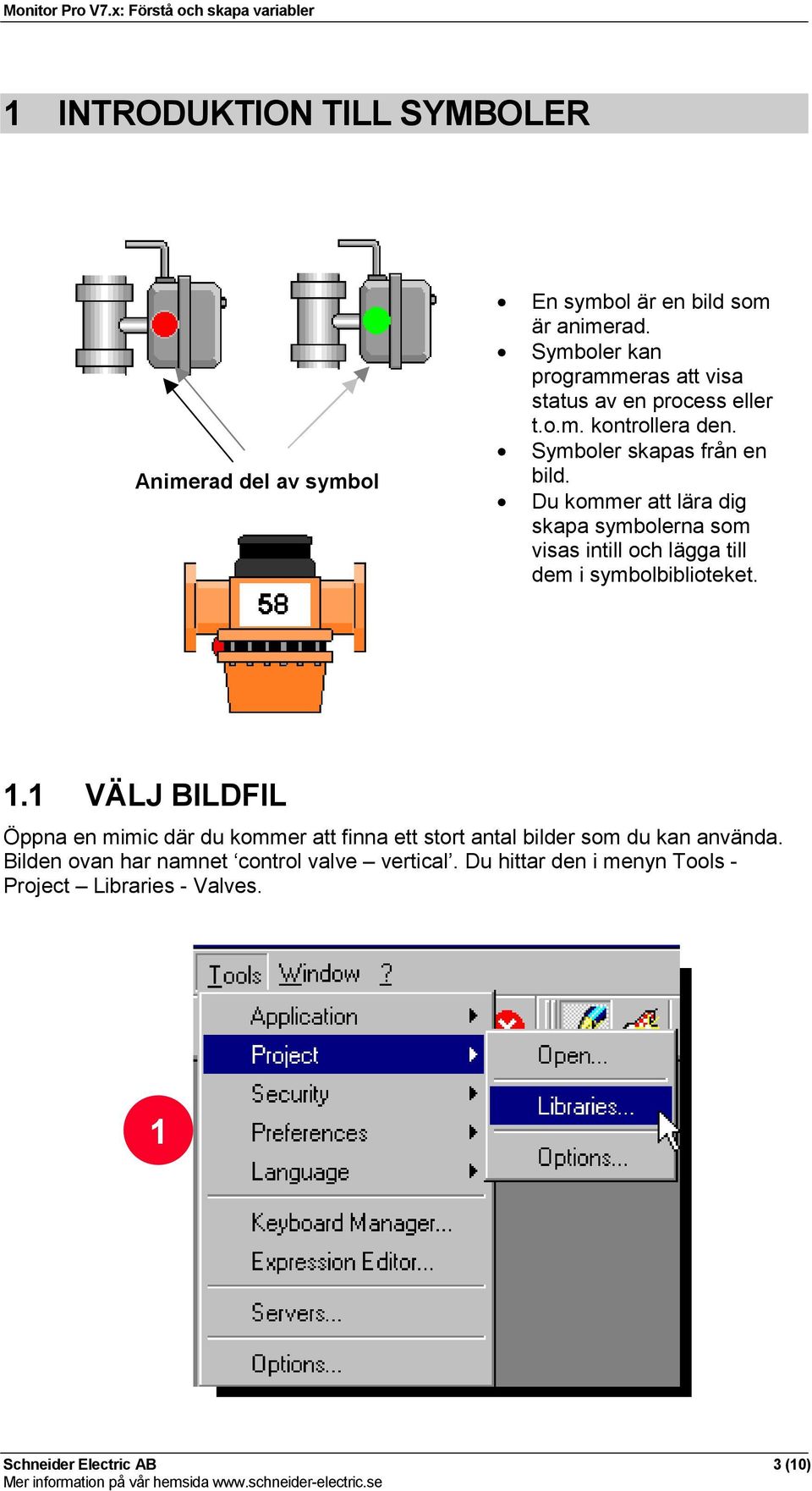

3 INTRODUKTION TILL SYMBOLER Animerad del av symbol En symbol är en bild som är animerad. Symboler kan programmeras att visa status av en process eller t.o.m. kontrollera den. Symboler skapas från en bild. Du kommer att lära dig skapa symbolerna som visas intill och lägga till dem i symbolbiblioteket.. VÄLJ BILDFIL Öppna en mimic där du kommer att finna ett stort antal bilder som du kan använda. Bilden ovan har namnet control valve vertical. Du hittar den i menyn Tools - Project Libraries - Valves. Schneider Electric AB 3 (0)

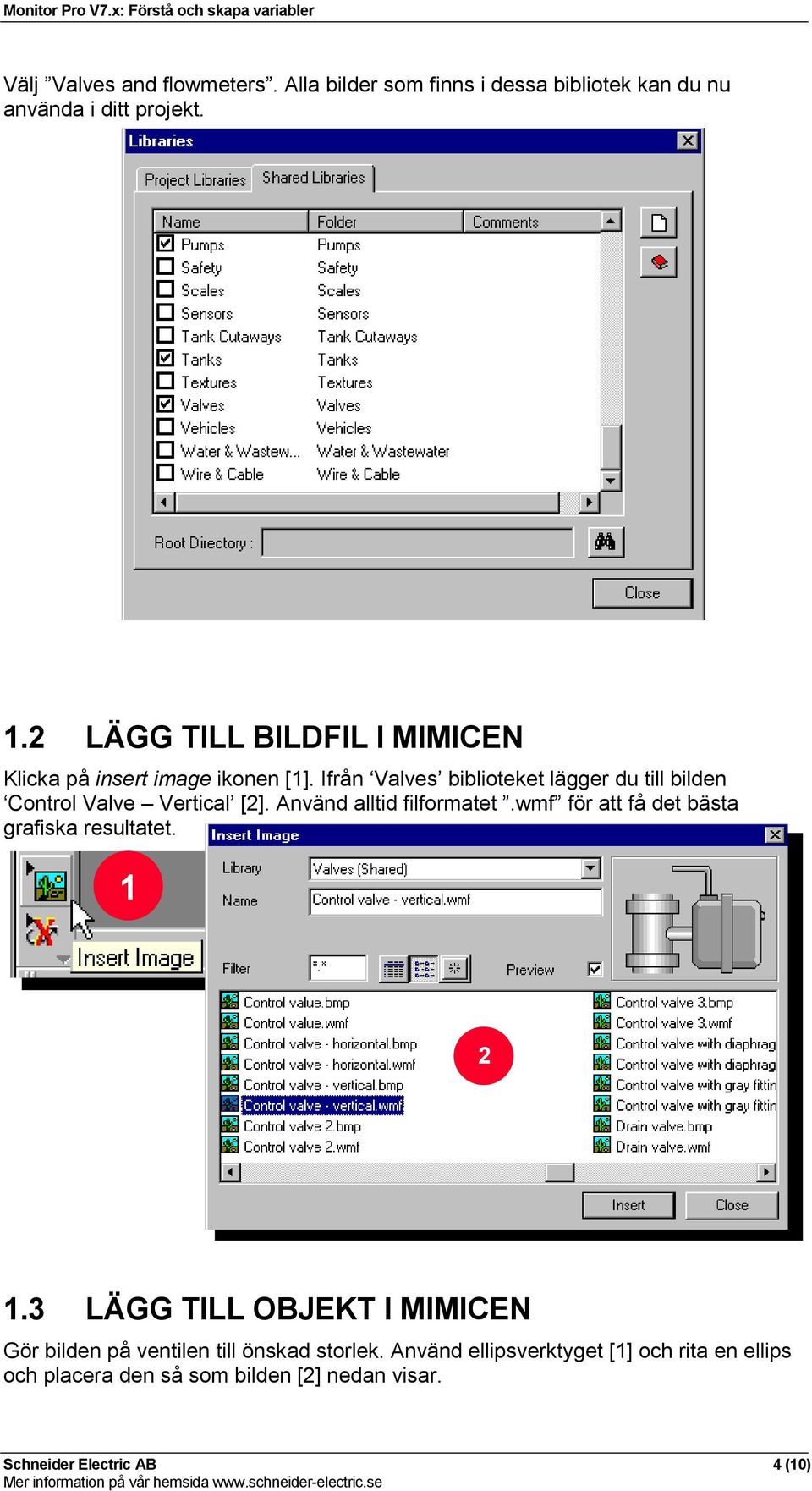

4 Välj Valves and flowmeters. Alla bilder som finns i dessa bibliotek kan du nu använda i ditt projekt.. LÄGG TILL BILDFIL I MIMICEN Klicka på insert image ikonen []. Ifrån Valves biblioteket lägger du till bilden Control Valve Vertical []. Använd alltid filformatet.wmf för att få det bästa grafiska resultatet..3 LÄGG TILL OBJEKT I MIMICEN Gör bilden på ventilen till önskad storlek. Använd ellipsverktyget [] och rita en ellips och placera den så som bilden [] nedan visar. Schneider Electric AB 4 (0)

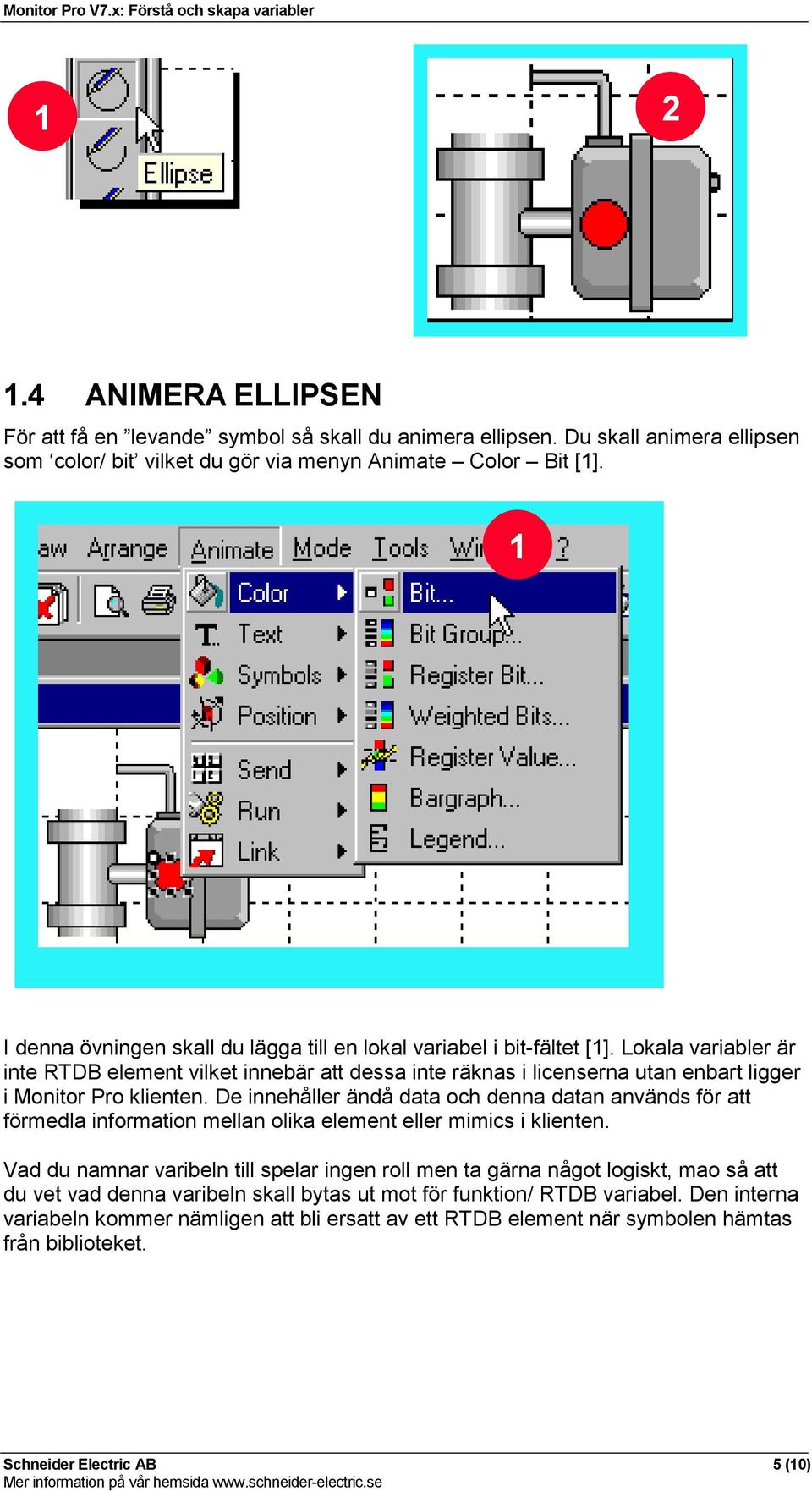

5 .4 ANIMERA ELLIPSEN För att få en levande symbol så skall du animera ellipsen. Du skall animera ellipsen som color/ bit vilket du gör via menyn Animate Color Bit []. I denna övningen skall du lägga till en lokal variabel i bit-fältet []. Lokala variabler är inte RTDB element vilket innebär att dessa inte räknas i licenserna utan enbart ligger i Monitor Pro klienten. De innehåller ändå data och denna datan används för att förmedla information mellan olika element eller mimics i klienten. Vad du namnar varibeln till spelar ingen roll men ta gärna något logiskt, mao så att du vet vad denna varibeln skall bytas ut mot för funktion/ RTDB variabel. Den interna variabeln kommer nämligen att bli ersatt av ett RTDB element när symbolen hämtas från biblioteket. Schneider Electric AB 5 (0)

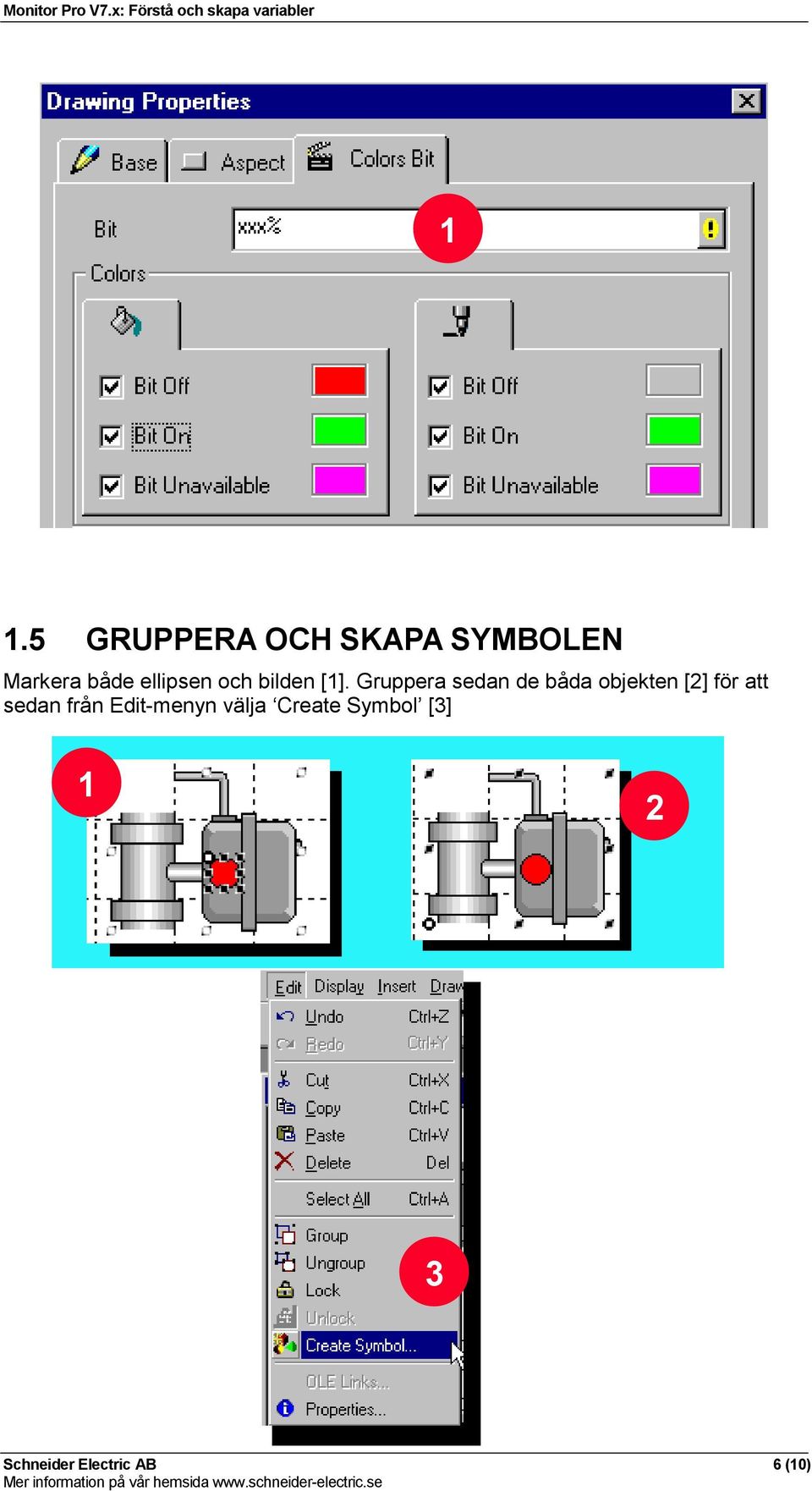

6 .5 GRUPPERA OCH SKAPA SYMBOLEN Markera både ellipsen och bilden []. Gruppera sedan de båda objekten [] för att sedan från Edit-menyn välja Create Symbol [3] 3 Schneider Electric AB 6 (0)

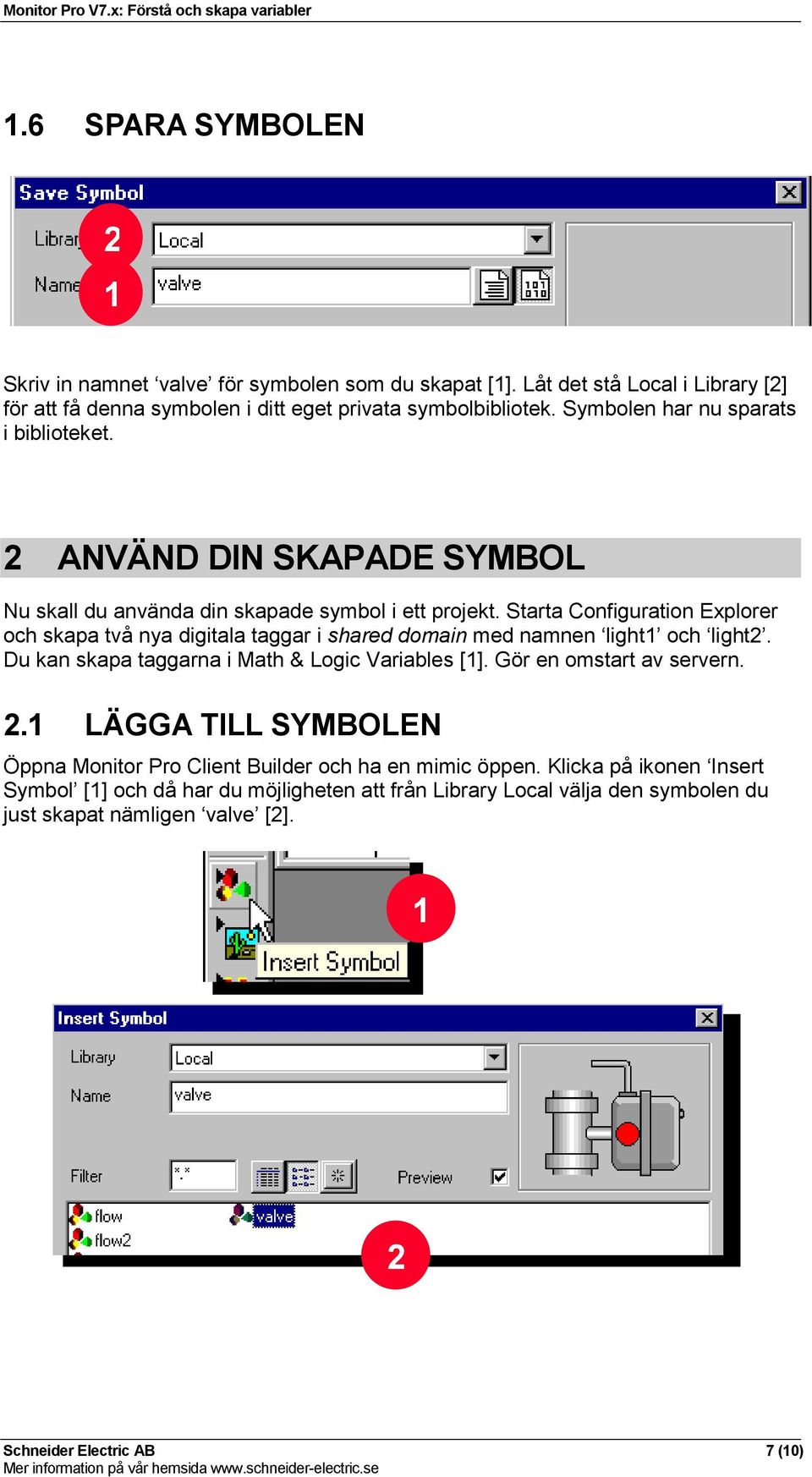

7 .6 SPARA SYMBOLEN Skriv in namnet valve för symbolen som du skapat []. Låt det stå Local i Library [] för att få denna symbolen i ditt eget privata symbolbibliotek. Symbolen har nu sparats i biblioteket. ANVÄND DIN SKAPADE SYMBOL Nu skall du använda din skapade symbol i ett projekt. Starta Configuration Explorer och skapa två nya digitala taggar i shared domain med namnen light och light. Du kan skapa taggarna i Math & Logic Variables []. Gör en omstart av servern.. LÄGGA TILL SYMBOLEN Öppna Monitor Pro Client Builder och ha en mimic öppen. Klicka på ikonen Insert Symbol [] och då har du möjligheten att från Library Local välja den symbolen du just skapat nämligen valve []. Schneider Electric AB 7 (0)

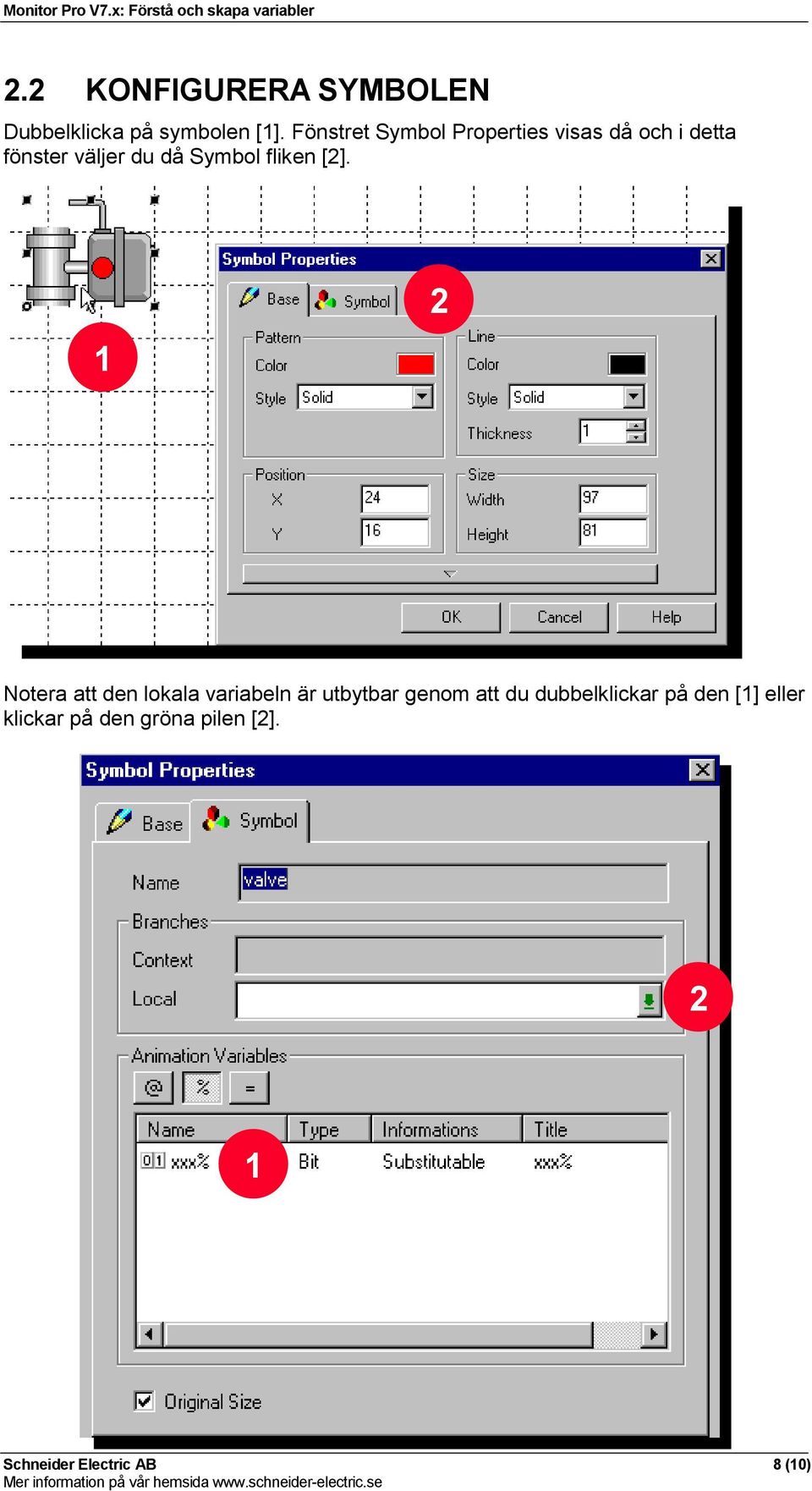

8 . KONFIGURERA SYMBOLEN Dubbelklicka på symbolen []. Fönstret Symbol Properties visas då och i detta fönster väljer du då Symbol fliken []. Notera att den lokala variabeln är utbytbar genom att du dubbelklickar på den [] eller klickar på den gröna pilen []. Schneider Electric AB 8 (0)

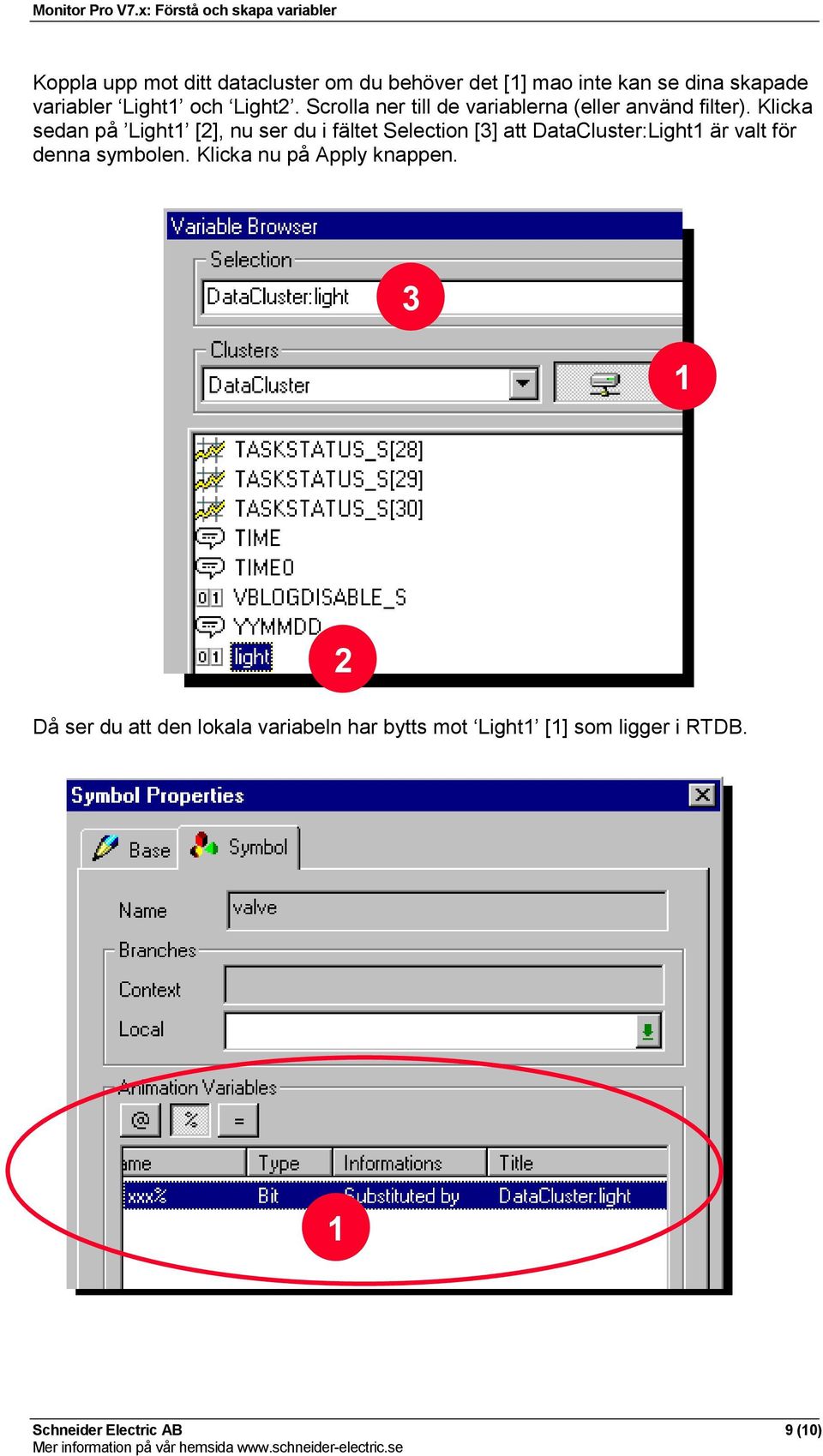

9 Koppla upp mot ditt datacluster om du behöver det [] mao inte kan se dina skapade variabler Light och Light. Scrolla ner till de variablerna (eller använd filter). Klicka sedan på Light [], nu ser du i fältet Selection [3] att DataCluster:Light är valt för denna symbolen. Klicka nu på Apply knappen. 3 Då ser du att den lokala variabeln har bytts mot Light [] som ligger i RTDB. Schneider Electric AB 9 (0)

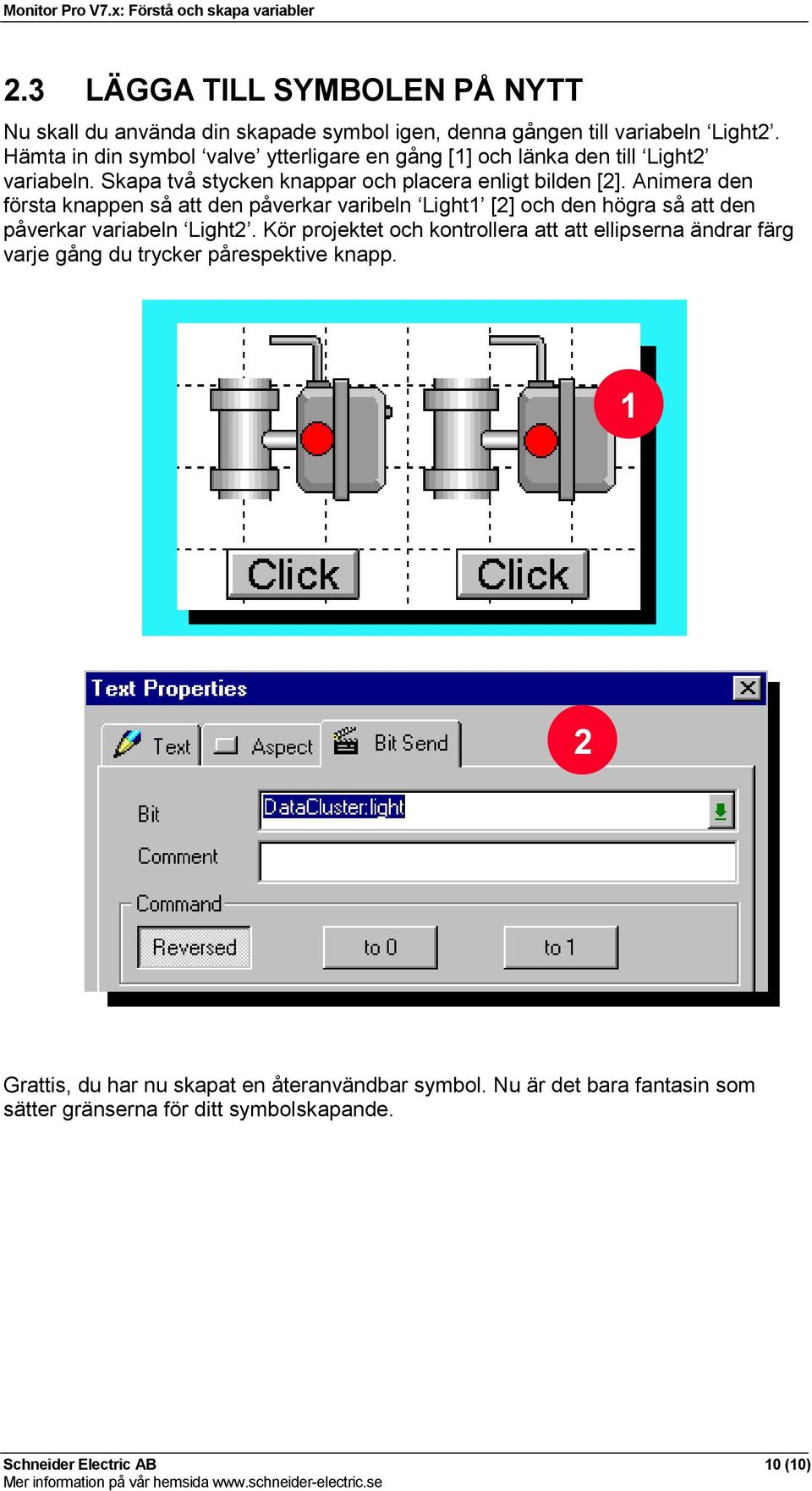

10 .3 LÄGGA TILL SYMBOLEN PÅ NYTT Nu skall du använda din skapade symbol igen, denna gången till variabeln Light. Hämta in din symbol valve ytterligare en gång [] och länka den till Light variabeln. Skapa två stycken knappar och placera enligt bilden []. Animera den första knappen så att den påverkar varibeln Light [] och den högra så att den påverkar variabeln Light. Kör projektet och kontrollera att att ellipserna ändrar färg varje gång du trycker pårespektive knapp. Grattis, du har nu skapat en återanvändbar symbol. Nu är det bara fantasin som sätter gränserna för ditt symbolskapande. Schneider Electric AB 0 (0)
