1 VAD ÄR AVLOPPSVATTEN? VARFÖR BEHÖVS AVLOPPSVATTENRENING? AVLOPPSRENINGSVERKETS DELAR

2 VAD ÄR AVLOPPSVATTEN

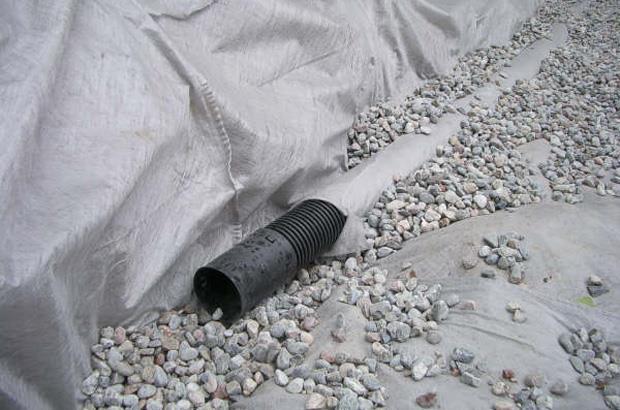

3 VAD ÄR AVLOPPSVATTEN SPILLVATTEN Förorenat vatten från hushåll, industrier, serviceanläggningar och liknande Hushållsspillvatten Industrispillvatten DAGVATTEN DRÄNVATTEN Svartvatten; vatten från toaletter Gråvatten eller BDT-vatten; från Bad, Disk, Tvätt Avloppsvatten från industrier Ytligt avrinnande regnvatten samt smältvatten. Innehåller föroreningar som ofta ställer till det för reningsverken tex metaller och organiska föroreningar. Vatten som avleds genom dränering av husgrunder, diken och liknande.

4 LOD alternativ hantering av dagvatten Dagvatten ger höga flöden till reningsverket vid regn och snösmältning. Våtmarker anläggs ute i bostadsområden där dagvatten och dränvatten renas.

5 AVLOPPSVATTNETS INNEHÅLL Vatten Organiskt material Bryts ned till koldioxid och vatten i ARV COD BOD 7 TOC VS-halt GF Närsalter Metaller Biologisk kväverening Kemisk fosforfällning Många metaller avskiljs med det slam som produceras Totalkväve, nitrat,ammonium Totalfosfor, fosfat Hg kvicksilver Cd kadmium Mikroorganismer Oorganiska partiklar Antalet reduceras främst i det biologiska reningssteget och genom slamavskiljning Tas bort i sandfång

6 AVLOPPSVATTNETS INNEHÅLL PERSONEKVIVALENT (pe): Är det dagliga bidrag som ges till avloppet från en person eller likvärdig. Fördelning av näring BOD7: 70 g/pe,d 100 SS: 90 g/pe,d 80 TS: 110 g/pe,d 60 N-tot: 12 g/pe,d 40 P-tot: 2-3 g/pe,d Spillvattenmängd: 200 l/pe d 20 0 N P K S B Ca Mg Fe Fekalier Urin

BEGREPPEN BOD7 Mängden syre som förbrukas

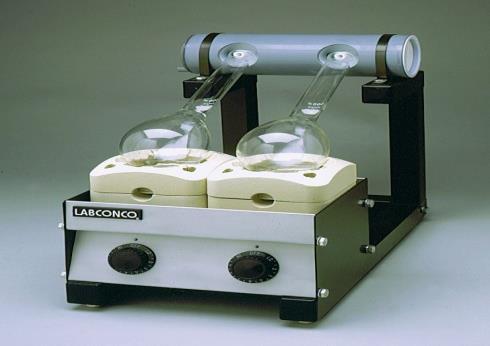

7 BEGREPPEN BOD7 Mängden syre som förbrukas när avloppsvattnet står i en tät flaska i 7 dygn SS Suspenderade ämnen är vikten av partiklar i vattnet N-tot P-tot Totala halterna kväve (N) och fosfor (P) i vattnet. Inkluderar organiskt bundet kväve och fosfor

8 AVLOPPSVATTEN OCH SLAM BEGREPPEN TS, VS OCH GF VATTEN TS Organiskt material VS eller GF VS står för volatile solids GF står för glödförlust TS står för torrsubstans Näringsämnen och spårämnen Slammets innehåll av näringsämnen gör att det kan användas som gödning

9 VARFÖR AVLOPPSVATTENRENING?

10 VARFÖR RENA AVLOPPSVATTEN? Hygien Förhindra utbrott av vattenburna sjukdomar Vattenkvalitet för bad/fiske Minska övergödning Utsläpp av näringsämnen leder till övergödning av vattendrag Förhindra förgiftning Tungmetaller/Miljögifter/Läkemedelsrester Skapa kretslopp Återföring av näringsämnen till åkermark

11 AVLOPPSVATTENRENING

12 AVLOPPSVATTENRENING Mekanisk rening Biologisk rening Kväverening Kemisk rening Slamhantering förtjockning stabilisering avvattning Större föremål och partiklar samt fast organiskt material Biologisk nedbrytning av organiskt material Kvävet i avloppsvattnet omvandlas till luftkväve Fällning av fosfor och organiskt material Hantering av det slam som avskiljs Ökar torrsubstanshalten Exempelvis rötning Ökar torrsubstanshalten

13 AVLOPPSVATTENRENING

14 AVLOPPSVATTENRENING

15 AVLOPPSRENINGSVERKETS RENINGSSTEG MEKANISK RENING Rens

16 MEKANISK RENING GROVGALLER Avskiljer fast material ofta medföljer relativt mycket av olika miljögifter

17 AVLOPPSRENINGSVERKETS RENINGSSTEG MEKANISK RENING Rens

18 MEKANISK RENING SANDFÅNG MED SANDTVÄTT Luftat sandfång Avskiljer sand och kaffesump Sandtvätt Sanden tvättas innan den förs bort

19 AVLOPPSRENINGSVERKETS RENINGSSTEG MEKANISK RENING Rens

20 MEKANISK RENING FINGALLER

21 AVLOPPSRENINGSVERKETS RENINGSSTEG MEKANISK RENING Rens

22 MEKANISK RENING FÖRSEDIMENTERING Avskiljer fasta sedimenterbara partiklar Avdragsrännor för att avskilja slammet. Justerbara dekanteringssrännor för att avskilja flytslam

23 MEKANISK RENING FÖRSEDIMENTERING Lobrotorpump Excenterskruvpump Kedjeskrapor skrapar ned slam i en slamficka i bassängen Slammet från försedimentering benämnes primärslam och pumpas ur slamfickor till slamhantering med förträngningspumpar

24 AVLOPPSVATTENRENING

25 AVLOPPSRENINGSVERKETS RENINGSSTEG BIOLOGISKT STEG

BIOLOGISKT RENINGSSTEG AKTIVT SLAMANLÄGGNING Returslam Överskottslam 2013-01-06 13 I

Bakterierna utgör ett slam som benämnes bioslam Den delen av bioslammet som går till

26 BIOLOGISKT RENINGSSTEG AKTIVT SLAMANLÄGGNING Returslam Överskottslam I aktivt slamanläggningen omvandlar bakterier organiskt material till koldioxid och vatten. Bakterierna utgör ett slam som benämnes bioslam Den delen av bioslammet som går till slamhantering kallas överskottslam. Den delen som går tillbaka till processen kallas för returslam

27 BIOLOGISK RENING AKTIVT SLAMANLÄGGNING MED KVÄVERENING Aktivt slamanläggning kompletterat med anoxisk zon dvs syrefri zon för kväverening

28 BIOLOGISKT RENINGSSTEG SEDIMENTATIONSBASSÄNGER Bioslammet avskiljs i sedimentationsbassänger

29 AVLOPPSVATTENRENING

som kan avskiljas genom sedimentering Huvudsakligen tillämpas en

30 KEMISK RENING Flockulerande kemikalier tillsätts vilket leder till att löst organiskt material och löst fosfor bildar flockar som kan avskiljas genom sedimentering Huvudsakligen tillämpas en av tre olika 3 olika metoder Förfällning Efterfällning Simultanfällning

31 KEMISK RENING EFTERFÄLLNING Mekanisk rening Biologisk rening Kemisk rening

32 KEMISK RENING FÖRFÄLLNING Mekanisk och kemisk rening Biologisk rening

33 KEMISK RENING SIMULTANFÄLLNING Mekanisk rening Biologisk och kemisk rening

34 AVLOPPSVATTENRENING

35 SLAMHANTERING Förtjockning Stabilisering Avvattning GRAVITATIONSFÖRTJOCKARE MEKANISK FÖRTJOCKARE FLOTATIONSFÖRTJOCKARE RÖTNING KOMPOSTERING SLAMLUFTNING VASSBÄDDAR MEKANISK AVVATTNING VASSBÄDD

36 SLAMHANTERING FÖRTJOCKNING Gravitationsförtjockare Från 2-3 %TS till 5-6%TS Förtjockarcentrifug Upp till ca 25% TS halt Polymertillsats

SLAMHANTERING FÖRTJOCKNING Flotationsförtjockare Används för svårsedimenterat slam som bioslam I flotationsanläggningen höjs torrsubstanshalten i slammet genom att vatten avskiljs.

37 SLAMHANTERING FÖRTJOCKNING Flotationsförtjockare Används för svårsedimenterat slam som bioslam I flotationsanläggningen höjs torrsubstanshalten i slammet genom att vatten avskiljs. Processen inleds med att slammet tillförs polymer och dispersion. Dispersion är processvatten som under tryck övermättats med luft med hjälp av en kompressor. När trycket släpps bildas små luftbubblor som fastnar på slammet varvid det flyter upp och bildar ett flytslam som skrapas av vattenytan.

38 SLAMHANTERING STABILISERING Rötning Kompostering eller slamluftning Vassbäddar även avvattning

39 SLAMHANTERING AVVATTNING Syftet med avvattning är att så långt som möjligt reducera slammets volym Centrifug Slammet delas upp i en vattenfas rejektvatten - och en koncentrerad slamfas - slamkakan. Rejektvattnet återförs till vattenbehandlingsdelen Filterpress Skruvpress Silbandspress

40 RESULTAT AV PROCESSEN
