1 Avloppsvattenbehandling för Klövsjö, Katrina och Storhognaområdet

2 Avloppsreningsanläggning Avloppsreningsanläggningen består av processanläggningen i Utanbergsvallarna samt infiltrationsanläggningen i Eggen. Utsläpp av behandlat avloppsvatten sker via infiltrationsanläggningen till recipienten som är grundvattenmagasinet, som i sin tur når Tvärhoan efter ca 5 km. Avloppsreningsanläggningen tar emot och behandlar avloppsvatten från Klövsjö, Katrina, Utanbergsvallarna, Storhogna, Sångbäcken och Sångbäcksvallen. Anläggningen togs i drift hösten

Utsläpp av behandlat avloppsvatten sker via infiltrationsanläggningen till recipienten som är grundvattenmagasinet, som i

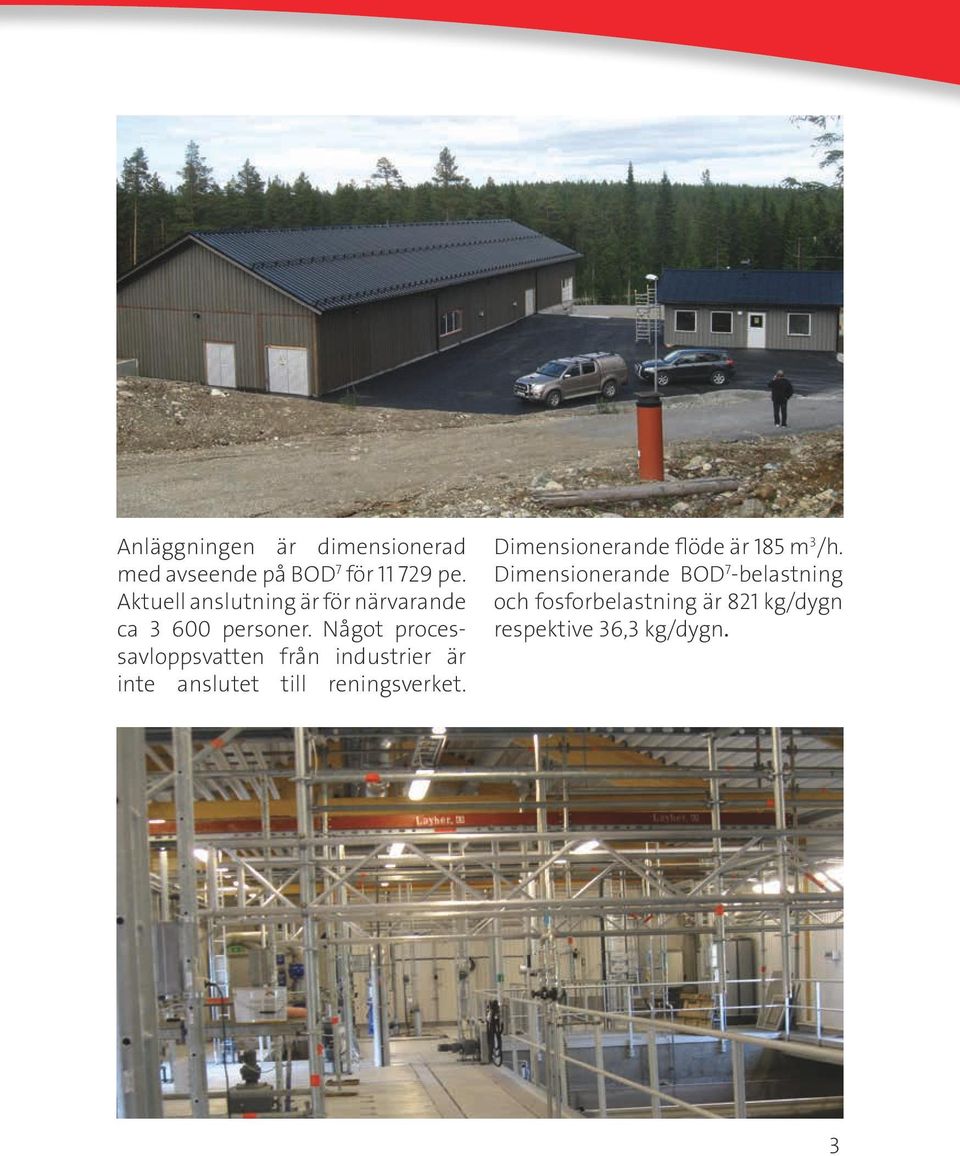

3 Anläggningen är dimensionerad med avseende på BOD 7 för pe. Aktuell anslutning är för närvarande ca personer. Något processavloppsvatten från industrier är inte anslutet till reningsverket. Dimensionerande flöde är 185 m 3 /h. Dimensionerande BOD 7 -belastning och fosforbelastning är 821 kg/dygn respektive 36,3 kg/dygn. 3

Något processavloppsvatten från industrier är inte anslutet till reningsverket.

4 Processanläggningen i Utanbergsvallarna Vid processanläggningen sker mekanisk och kemisk rening av avloppsvattnet enligt följande: Mekanisk rening utförs med 2 roterande silar med spalt 2 mm. Kapacitet är minst 3 Q-dim. Avskilt rens tvättas och avvattnas till TS-halt ca %. Mekaniskt renat avloppsvatten leds till två seriekopplade flockningsbassänger där fällningskemikalie tillsätts. Kemiskt flockat vatten leds till en sedimenteringsbassäng. Vid ökad belastning finns en kemisk lamellavskiljningsanläggning av typ Actiflo som fungerar som komplement till sedimenteringsbassängen. Kapacitet är minst 3 Q-dim. Actiflo startas upp om tillrinningen är mer än 100 m 3 /h. Från utloppspumpstation pumpas vattnet till Eggen för markinfiltration. Utloppspumpstation är försedd med två frekvensstyrda avloppspumpar. Slambehandlingen Slambehandling sker genom att det avskilda slammet förtjockas i två separata gravimetriska slamförtjockare med grindomrörare. Förtjockat slam lagras i två slamlager innan det avvattnas i en slamavvattnare. Avvattnat slam med TS-halt ca 25 % transporteras till kommunens avfallsanläggning för kompostering. Huvudparten av den färdiga kompostmassan används som anläggningsjord. Övervakningssystem Anläggningen är försedd med effektiv utrustning för mätning, styrning och övervakning. För styrning och övervakning av anläggningen finns ett PLC/pc baserat styr och övervaknings-system. Dieseldrivet reservkraftaggregat är installerat för säkerställande av driften vid eventuellt el-avbrott. 4

Kemiskt flockat vatten leds till en sedimenteringsbassäng. Vid ökad belastning finns en kemisk lamellavskiljningsanläggning av typ Actiflo som fungerar som komplement till sedimenteringsbassängen.

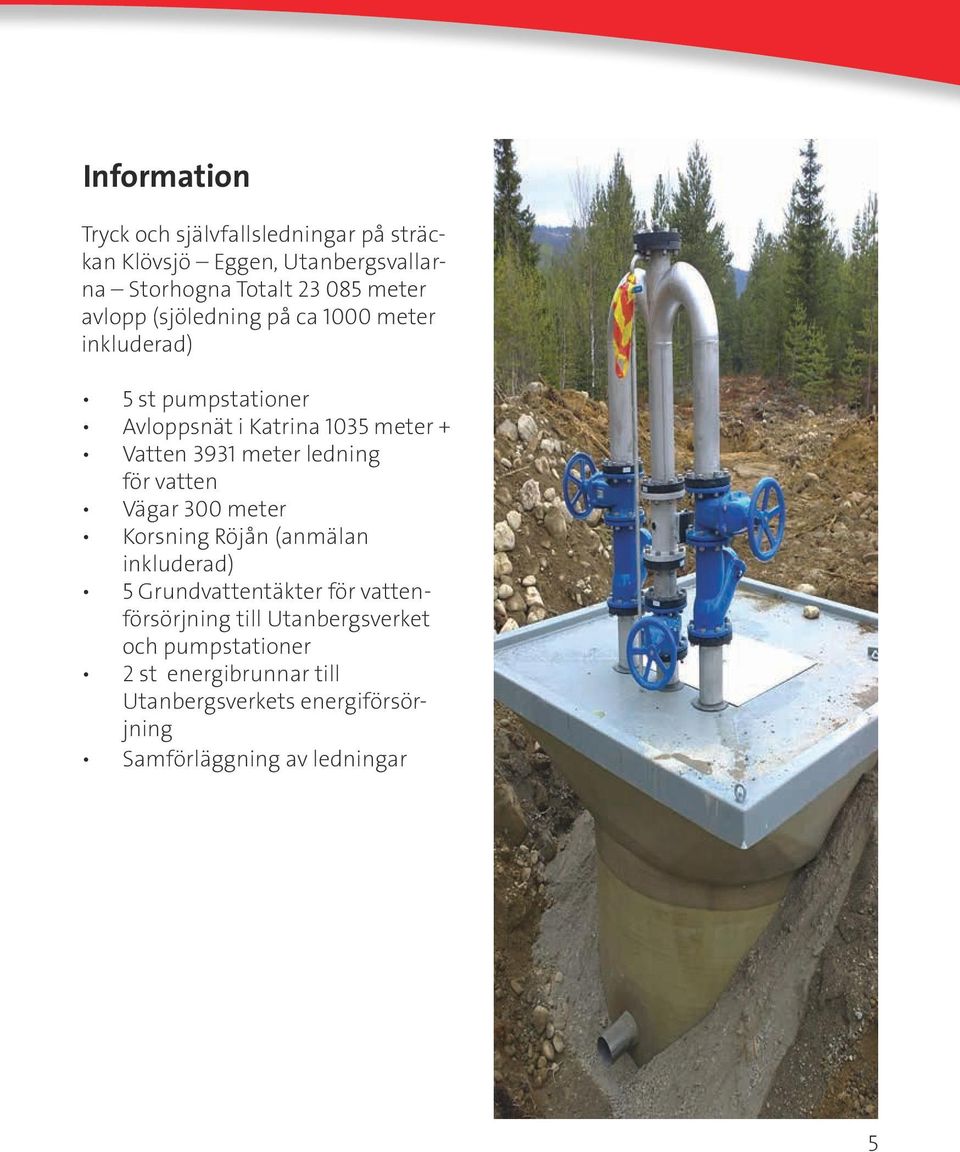

5 Information Tryck och självfallsledningar på sträckan Klövsjö Eggen, Utanbergsvallarna Storhogna Totalt meter avlopp (sjöledning på ca 1000 meter inkluderad) 5 st pumpstationer Avloppsnät i Katrina 1035 meter + Vatten 3931 meter ledning för vatten Vägar 300 meter Korsning Röjån (anmälan inkluderad) 5 Grundvattentäkter för vattenförsörjning till Utanbergsverket och pumpstationer 2 st energibrunnar till Utanbergsverkets energiförsörjning Samförläggning av ledningar 5

ledning för vatten Vägar 300 meter Korsning Röjån (anmälan inkluderad) 5 Grundvattentäkter för vattenförsörjning till

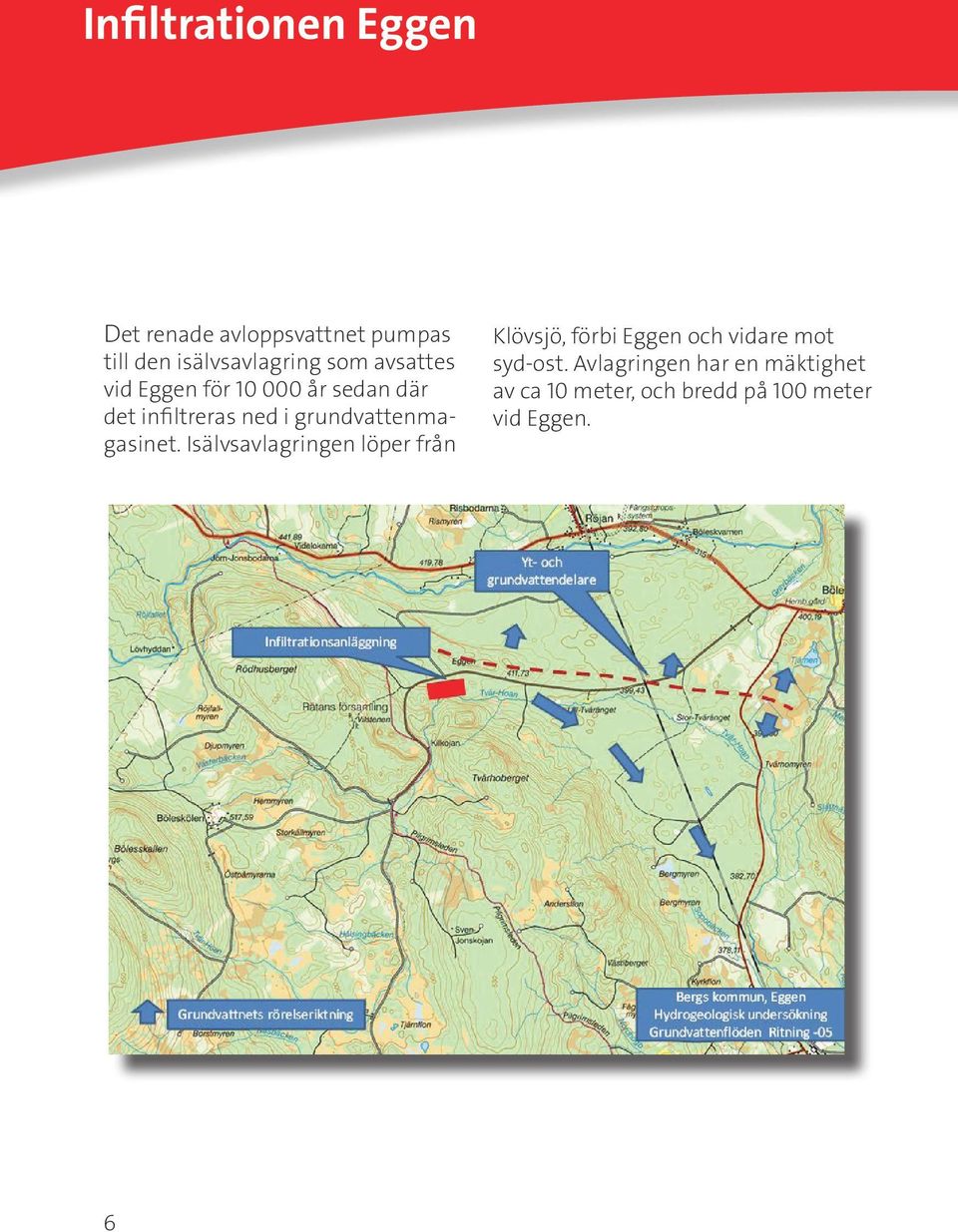

6 Infiltrationen Eggen Det renade avloppsvattnet pumpas till den isälvsavlagring som avsattes vid Eggen för år sedan där det infiltreras ned i grundvattenmagasinet. Isälvsavlagringen löper från Klövsjö, förbi Eggen och vidare mot syd-ost. Avlagringen har en mäktighet av ca 10 meter, och bredd på 100 meter vid Eggen. 6

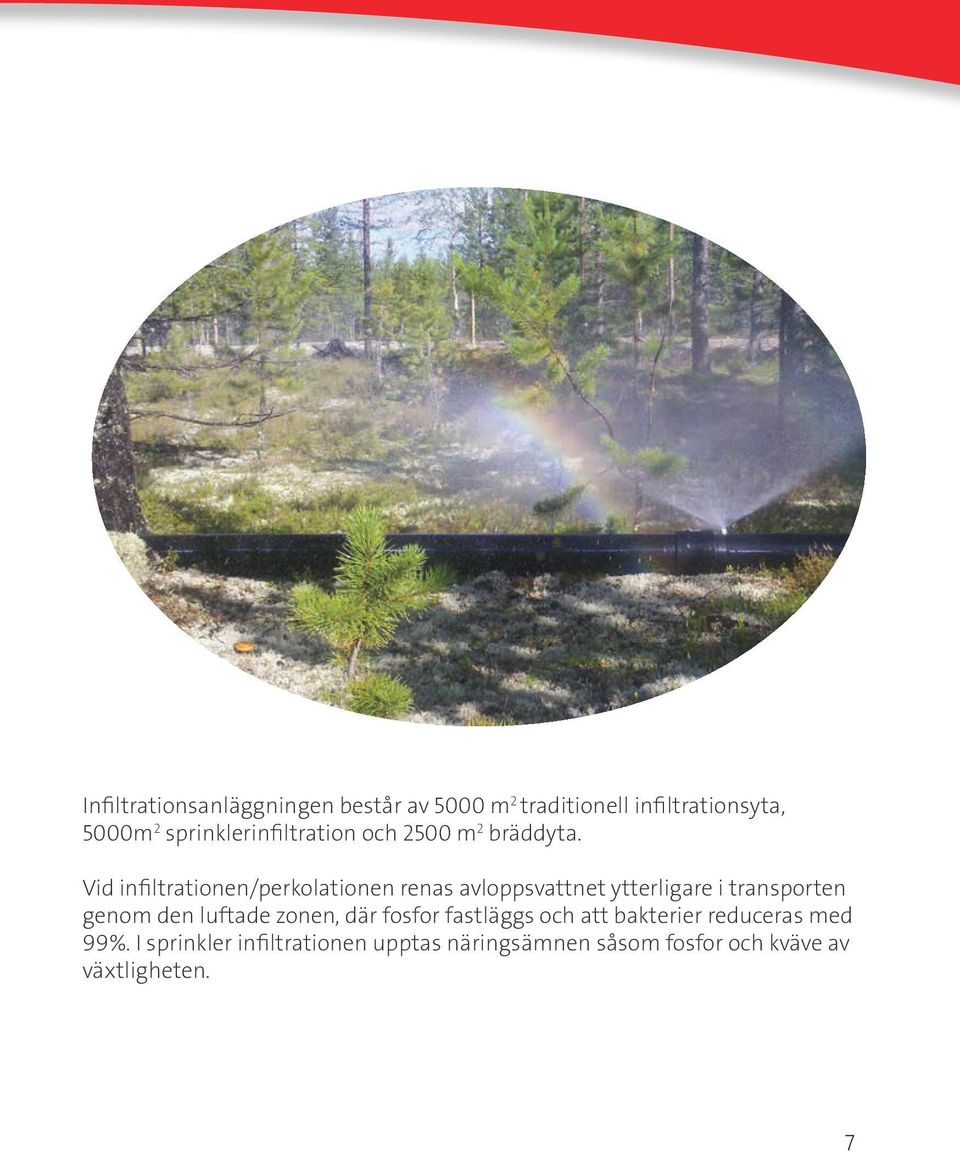

7 Infiltrationsanläggningen består av 5000 m 2 traditionell infiltrationsyta, 5000m 2 sprinklerinfiltration och 2500 m 2 bräddyta. Vid infiltrationen/perkolationen renas avloppsvattnet ytterligare i transporten genom den luftade zonen, där fosfor fastläggs och att bakterier reduceras med 99%. I sprinkler infiltrationen upptas näringsämnen såsom fosfor och kväve av växtligheten. 7

Vid infiltrationen/perkolationen renas avloppsvattnet ytterligare i transporten genom den

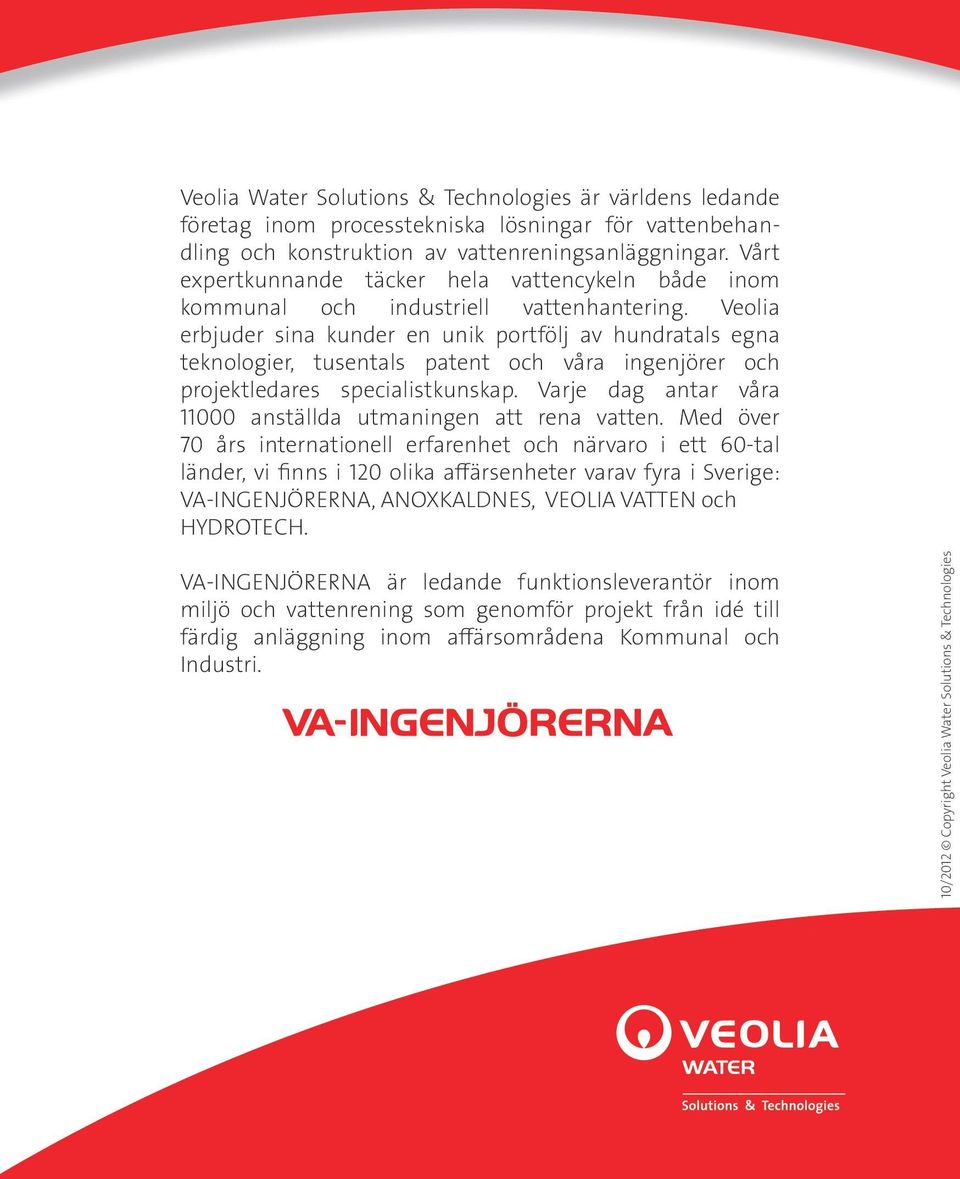

8 Veolia Water Solutions & Technologies är världens ledande företag inom processtekniska lösningar för vattenbehandling och konstruktion av vattenreningsanläggningar. Vårt expertkunnande täcker hela vattencykeln både inom kommunal och industriell vattenhantering. Veolia erbjuder sina kunder en unik portfölj av hundratals egna teknologier, tusentals patent och våra ingenjörer och projektledares specialistkunskap. Varje dag antar våra anställda utmaningen att rena vatten. Med över 70 års internationell erfarenhet och närvaro i ett 60-tal länder, vi finns i 120 olika affärsenheter varav fyra i Sverige: VA-INGENJÖRERNA, ANOXKALDNES, VEOLIA VATTEN och HYDROTECH. VA-INGENJÖRERNA är ledande funktionsleverantör inom miljö och vattenrening som genomför projekt från idé till färdig anläggning inom affärsområdena Kommunal och Industri. 10/2012 Copyright Veolia Water Solutions & Technologies

Veolia erbjuder sina kunder en unik portfölj av hundratals egna teknologier, tusentals patent och våra ingenjörer och projektledares specialistkunskap.
