1 PM0 Handläggare Elis Johansson Telefon SMS elis.johansson@afconsult.com Datum 0-0- Projektnr 77 Rapportnr 77 PM 0 Kund Vadstena kommun Utredning av externt industribuller från intilliggande fastigheter till fastighet Vadstena :, Vadstena kommun Sammanfattning Vadstena kommun planerar en grundskola på del av fastigheten Vadstena :. Strax söder om planområdet finns ett industriområde, närmast ligger industrifastigheten Radiatorn. I aktuell utredning har en ljudutbredningsberäkning gjorts med avseende på externt industribuller från intilliggande industrifastigheter, i synnerhet fastighet Radiatorn. Syftet har varit att utreda hur fastigheten Vadstena : och de närmast intilliggande bostäderna exponeras av industribuller och hur ev. bullerskyddsåtgärder kan utformas. Vadstena kommun har beställt bullerutredning av ÅF. Utredningen har gjorts i två steg, dels mätning av industrifastigheternas stationära ljudkällor (okt 07) och dels genom beräkning av bullrande verksamheter från bl.a. grushanteringen på Radiatorn (jan 0). Ett platsbesök januari 0 har utförts då verksamhetsutövaren visade vilka bullrande aktiviteter som förekommer på fastigheten. Verksamhetsbullret varierar stort under dagen och veckan, ofta med flera timmar (ibland kanske dagar) utan nämnvärt buller. Naturvårdsverkets riktvärde dagtid avser ekvivalenta ljudnivåer för tidsperioden som bullrande verksamhet pågår, kortaste tidsperiod som de ekvivalenta ljudnivåerna ska bestämmas för är dock timme. Det är vår bedömning att under de tider som t.ex. grushanteringen och stenkapningen förekommer så bidrar dessa med ljudnivåer som tydligt överskrider riktvärdet 50 dba ekvivalent ljudnivå vid närmast intilliggande bostäder. Detta trots att flera bulleraktiviteter förekommer kortare tidsperioder än en timme per tillfälle. Två åtgärder som tillsammans bedöms vara lämpliga för att skydda befintliga bostäderna från verksamhetsbuller är: - bygga bullerskärmar intill platserna för grus- och sandhantering med syfte att skärma buller från grushanteringen. Skärmarna bör vara heltäckande ned till marken och minst m höga. Se bilaga för placeringar av bullerskyddskärmarna - flytta stenkapningen till ett ljudisolerat utrymme inomhus. Därmed kan bullret från stenkapningen skärmas på bästa sätt. ÅF Infrastructure AB Ljud och Vibrationer Elis Johansson Kvalitetsrådgivare Samuel Tuvenlund ÅF Infrastructure AB, Storgatan, Box 55, SE-5 Linköping Sweden Phone , Registered office in Stockholm, Corp. id , VAT SE PM0 Vadstena _ 00 STD Sida (0)

2 PM0 Innehållsförteckning Bakgrund... Riktvärden och bedömningsgrund... Verksamhet på Radiatorn.... Indata ljudkällor Beräkningsmodell trafikbuller Beräkningsmodell industribuller Genomförda beräkningar... Beräkningsresultat.... Situation : nuläge Situation : nuläge inkl bullerskärmar.... Situation : nuläge inkl bullerskärma, stenkapning sker inomhus... 5 Slutsats... 0 Kommentar Referenser... 0 Bilagor: Bilaga : Bilaga : Bilaga : Ljudutbredningskarta för situation : nuläget Ljudutbredningskarta för situation : nuläget tillsammans med åtgärdsförslag Ljudutbredningskarta för situation : nuläget tillsammans med åtgärdsförslag, där bl.a. stenkapningen sker inomhus Datum: 0-0-, dokument: 77 PM0 Vadstena _ 00 STD Sida (0)

3 PM0 Bakgrund Vadstena kommun har för avsikt att ta fram en detaljplan för del av fastigheten Vadstena : i Vadstena kommun. Området kallas även för Cirkusplatsen. I planarbetet vill kommunen utreda förekomst av externt industribuller från industriområdet strax söder om planområdet. I aktuell utredning har ÅF utrett förväntade ljudnivåer till planområdet från de industrifastigheter som ligger närmast Vadstena :. I oktober år 07 mättes ljudet från stationära ljudkällor, t.ex. konstant ljud från fläktar. Mätningarna gjordes som en oanmäld kontroll av industrifastighetens externbuller. I detta skede verkade det som att verksamhetsbullret var nästintill obetydligt. I efterhand har det dock framkommit att dominerande bullerkällor i själva verket är hanteringen av grusmassor, lastning/lossning av sten och stenkapning. Vid ljudmätningarna i oktober förekom ingen grushantering eller stenkapning. I januari år 0 gjordes ett anmält platsbesök på industrifastigheten. Vid platsbesöket fick verksamhetsutövaren Aldéns Allservice förklara hur aktuell verksamhet bedrivs. Enligt verksamhetsutövaren är det svårt att entydigt avgränsa och definiera bullrande aktiviteter eftersom verksamheten varierar både i tid, placering och omfattning. Vid platsbesöket i januari gjordes även en förenklad ljudmätning med syfte att bedöma ljudemissionen från bullrande moment i verksamheten. Uppmätt ljudemission kan sedan användas till att beräkna ljudnivån från verksamheten. Dock uppfyllde vädret (bl.a. kraftig blåst och minusgrader) inte de rätta mätbetingelser som krävs för ljudmätning utomhus och därför har resultatet från dessa mätningar ej kunnat användas. Verksamhetsbeskrivningen innehåller många olika bullrande händelser, olika moment och placeringar. Detta gör utredningen komplex om bedömningen ska göras enbart genom immissionsmätningar vid potentiella mottagare i omgivningen. Istället bör utredningen förlita sig på ljudberäkningar, som beskriver ljudutbredningen från verksamheten till mottagare. Eftersom uppmätt ljudemission från aktuell verksamhet inte har kunnat användas har istället ljuddata från liknande verksamheter använts i utredningens ljudberäkningar. Ljuddata är hämtade från ÅFs projektarkiv. ÅF Ljud och Vibrationer har fått i uppdrag att genomföra en industribullerutredning som underlag för planprocessen. ÅF har därför tagit fram en utredning av förväntade ljudnivåer från industriverksamheten till intilliggande bostäder samt planområdet Vadstena :. Beställare av bullerutredningen är Vadstena kommun. Riktvärden och bedömningsgrund Riktvärden för industri och annat verksamhetsbuller ges av Naturvårdsverkets publikation 5 "Vägledning om industri- och annat verksamhetsbuller", se referens (). Riktvärdena omfattar även teknisk utrustning exempelvis fläktar, kompressorer och pumpar. Dessa riktlinjer redovisas, i utdrag, för nyetablering tabell nedan. Tabell. Riktvärden för industri och annat verksamhetsbuller Områdesbeskrivning Bostäder, skolor, förskolor och vårdlokaler Dag kl. 0- Ekvivalent ljudnivå i dba Kväll kl. - samt söndag och helgdag kl. 0- Natt Kl. -0 Högsta ljudnivå i dba-läge "FAST" Momentant ljud nattetid kl Om verksamheten endast pågår under del av dag, kväll eller natt ska den ekvivalenta ljudnivån beräknas för den tid som verksamheten pågår. Den ekvivalenta ljudnivån ska bestämmas för minst h, även vid kortare händelser. Buller från trafiken inom verksamhetsområdet bedöms som industribuller. I aktuellt fall tillämpas endast riktvärdet om ekvivalent ljudnivå under dagtid kl 0-, eftersom bullrande verksamhet på Radiatorn inte förkommer kvällstid eller nattetid. Datum: 0-0-, dokument: 77 PM0 Vadstena _ 00 STD Sida (0)

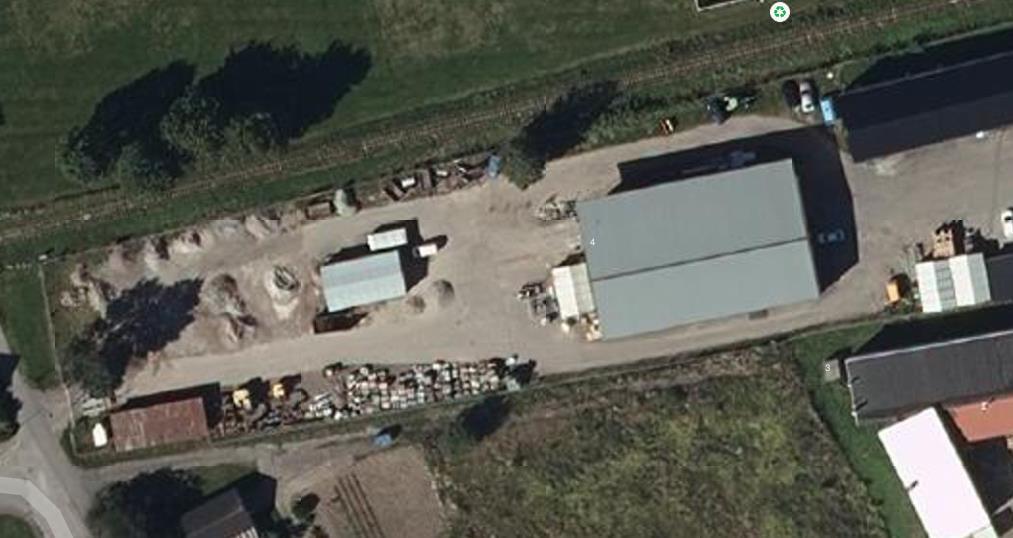

4 PM0 Verksamhet på Radiatorn Vid platsbesöket (0-0-5) gjordes en genomgång av aktuell verksamhet i samråd med verksamhetsutövaren (Sören på Aldéns Allservice) och fastighetsägaren (Mats Lundstedt). Befintlig verksamhet utgörs av fastighetsskötsel på andra fastigheter och verksamheten använder därför fastigheten Radiatorn till avlastningsplats för grus och sten, maskinlager, fordonsgarage och kontor. Bullrande verksamhet utgörs av dagliga transporter till och från arbeten. Personal på Aldéns Allservice hämtar fordon på morgonen (ca kl07) och beger sig iväg till respektive uppdragsplats (t.ex. fastighetsskötsel i Vadstena). Under större delen av dagen pågår sällan verksamhet på själva industriområdet, Radiatorn. Någon gång per vecka sker extern leverans av grus och sand till fastigheten. I samband med grusleverans förekommer buller, t.ex. i samband med gruslossning. När sedan arbetsdagen på uppdragsplatserna är över (ca kl) återkommer personal med arbetsfordon till fastigheten. Ofta förekommer dessutom stenkapning under kortare tidsperioder på delar av fastigheten. Därefter är verksamheten avslutad för en normal arbetsdag och personalen åker hem. För att kunna bedöma exponeringen av verksamhetsbuller från Radiatorn till Vadstena : motsvarande ekvivalent ljudnivå för tidsperioden timme görs följande antaganden: Tabell. Bullrande verksamhet på fastighet Radiatorn Bullertyp Bullerkälla Antal maskiner Linjekälla (trafik) Linjekälla (trafik) Linjekälla (trafik) Punktkälla Punktkälla Punktkälla Antal händelser Lastmaskiner (t.ex Volvo L0G och st per dygn 5 Terex TL0) Traktorer (t.ex MF 75) st per dygn 5 Personbilar (blandade) st per dygn 5 Grävmaskiner i samband med grusleverans (t.ex. Åkerman H5M) st per vecka 5 Lastbil med grusleverans (lastbilstyp per vecka 5 varierar) Stenkapning (handhållen kapning per vecka 0 utomhus) Tid [min] per händelse Verksamhetsbullret består av dels fordonstransporter (linjekällor) och dels kortvariga händelser (punktkällor) så som grusleveranser inkl. avlastning av grus samt kapning av stenar. Grushantering Stenkapning Figur. Placeringar av bullertyper enligt tabellen ovan. Streckad linje/cirkel motsvarar trafikstråk (linjekällor). Pratbubblor motsvarar grushantering och stenkapning (kortvariga punktkällor). Datum: 0-0-, dokument: 77 PM0 Vadstena _ 00 STD Sida (0)

5 PM0 Trafiken läggs in i beräkningen som linjekällor. Beräkningar görs enligt vedertagen beräkningsstandard för vägtrafik, se kap.. Medeltrafiken per dygn (ÅDT) uppskattas utgående från transportuppgifter som lämnats av verksamhetsutövaren, enligt följande uppgifter. Tabell. Uppskattade trafikuppgifter för trafikstråket på industrifastigheten Sträckning Antal lätta fordon per dygn Antal tunga fordon per dygn ÅDT (medeldygnstrafik) Andel tung trafik [%] Enligt turkosmarkerad sträcka i figur ovan * = st *(+) = st Hastighet [km/h] Grushanteringen (dels grävmaskin och dels lastning/lossning av lastbilslass med grus) och stenkapningen läggs in i beräkningen som punktkällor. Beräkningar görs enligt vedertagen beräkningsstandard för industribuller, se kap... Indata ljudkällor Indata hämtas från ÅFs projektdatabas med erfarenhet från liknande verksamheter. Indata från bullrande maskiner läggs in i en digital terrängmodell av området, med syfte att beräkna ljudnivån till omgivningen. Följande indata har använts i beräkningarna: Tabell. Indata ljudkällor Bullerkälla Ljudeffektsnivå, LW [dba] Antal aktiviteter Grävmaskin inkl avbaning, t.ex. CATE 07 per vecka 5 Grushantering, lastning av grus på lastbil 05 per vecka 5 med hjullastare, t.ex. Volvo L0F Stenkapning, t.ex. Husqvarna K70 5 per vecka 0 Tid [min] per aktivitet. Beräkningsmodell trafikbuller Beräkning av vägtrafikbuller har utförts enligt den Nordiska beräkningsmodellen för vägtrafik, rapport 5, från Naturvårdsverket. Som hjälp för beräkningarna har beräkningsprogrammet SoundPLAN version 7. använts. Beräkningsprogrammet följer Naturvårdsverkets beräkningsmetoder för buller från vägtrafik (rapport 5). Osäkerheten i beräknad ekvivalentnivå från vägtrafik kan bedömas med hjälp av uppgifter i rapport 5 från Naturvårdsverket. Osäkerheten beror bl.a. på avståndet från vägen och är mindre än db på 50 m avstånd och upp till db på 00 m avstånd. I beräkningsprogrammet har en digital modell av området byggts upp med terräng, byggnader och vägar med underlag från beställaren.. Beräkningsmodell industribuller Beräkningarna är baserade på en gemensam nordisk modell för beräkning av externt industribuller, General Prediction Method, DAL, se referens (). Beräkningarna genomförs i oktavband och avser ett s.k. medvindsfall, dvs. vindriktning från källa till mottagare. Som hjälpmedel har använts datorprogrammet SoundPLAN version 7. där ovanstående beräkningsmodell ingår. Beräkningsgången kan kort beskrivas enligt följande: I beräkningsprogrammet har en digital modell av området byggts upp med terräng, byggnader och vägar med underlag från beställaren. Utgående från platsbesök och diskussion med verksamhetsutövaren har externbullerkällor matats in som punktkällor inplacerade i ritningens huvudkoordinatsystem. Bullerkällornas nummer, beteckning och dess utstrålade ljudeffektsnivå har matats in som källdata. Datum: 0-0-, dokument: 77 PM0 Vadstena _ 00 STD Sida 5 (0)

6 PM0 Beräkningsprogrammet tar hänsyn till de ytor och byggnader som befinner sig i närheten av källorna. Detta innebär att eventuella ljudreflexer eller skärmningar som påverkar ljudutbredningen från respektive källa räknas in automatiskt. Ljudkällorna har modellerats som punktkällor med höjden 0,5 m ovan mark, detta för att motsvara höjden för skrapljud från skopor, däcksljud och stenkapningen som sker strax ovan marknivå Övriga dämpparametrar som ingår i beräkningen är dämpning p.g.a. avståndet, atmosfärsdämpning, markdämpning (generaliserats till mjuk mark) samt skärmning p.g.a. olika byggnader inom området.. Genomförda beräkningar Ekvivalent (L eq) i dba har beräknats både i beräkningspunkter (mottagare) placerade på befintliga och planerade byggnadsfasader samt för ljudutbredningen redovisad som färgfält. Ett flertal mottagarpunkter har placerats på fasad på husen med höjden,5 meter över husfot för första våningen och för varje våning med höjd meter. Ljudutbredning i färgfält har beräknats på höjden,5 m över mark. Dessutom redovisas även ljudnivåerna vid de 5 st mätpunkterna MP-MP5 som ingick i den första bullerutredningen enligt PM0. Beräknade ljudnivåer vid fasad avser frifältsvärden dvs. inklusive inverkan av ljudreflektion från närliggande fasader men utan inverkan av egen fasad. Beräknade nivåer som visas på färgfältskartor visas inte som frifältsvärden, utan är påverkade av alla byggnaders ljudnivåhöjande reflexer. Beräkningsresultat Enligt verksamhetsutövaren förekommer dels trafik från och till fastigheten och dels arbeten (t.ex. stenkapning) på själva fastigheten. Både trafiken och arbetena alstrar ljud, och ska klassas som externt industribuller. Båda aktiviteterna förekommer kortare än h per dag. Den kortaste tidsperiod som Naturvårdsverkets riktvärden för externt industribuller tillämpas för är h. Beräknade ljudnivåer vid mottagare bör därför justeras för att motsvara tidsperioden h så att de går att jämföra med riktvärdet. Nedan presenteras beräknade totala ljudnivåer (dvs allt delbidrag från verksamheten logaritmiskt summerat) samt justerade till tidsperioden h, där den tysta tidsperioden antas motsvara stationärt bakgrundsljud på 0 dba. (OBS! Vid jämförelse med Naturvårdsverkets riktvärde om högst 50 dba ekvivalent ljudnivå bör utgångspunkten vara tabellvärdena snarare än ljudnivåer i utbredningskartan. Detta eftersom riktvärdet avser frifältsvärden och att ljudutbredningskartorna innehåller fasadreflexer. Syftet med ljudutbredningskartorna är att visa hur ljudet sprids från industrifastigheten.) Datum: 0-0-, dokument: 77 PM0 Vadstena _ 00 STD Sida (0)

7 0750 Hyacinten, markplan Hyacinten, Vån Moroten, markplan Moroten, Vån Moroten 5, markplan Moroten 5, Vån Radiatorn 0, markplan Radiatorn 0, Vån 0750 Vadstena :, markplan Vadstena :, Vån PM0. Situation : nuläge I tabellen nedan redovisas beräknade ljudnivåer för nulägessituationen (dvs så som verksamheten och fastigheten ser ut idag). Beräknade värden är dels total ekvivalent ljudnivå [dba] justerade till tidsperioden h för olika mottagare och dels delbidragen för var och en av ljudkällorna. Tabell 5. Beräkningsresultat för situation : total ekvivalent ljudnivå för tidsperioden h vid mottagarpunkter samt olika delbidrag. Ljudnivåer som överstiger riktvärdet om högst 50 dba ekvivalent ljudnivå har fetmarkerats Ekvivalent ljudnivå, Leqh [dba] Delbidrag: Industritrafik Radiatorn, båda riktningarna Industritrafik Radiatorn Grävmaskin avbaning Gruslossning med lastbil Stenkapning Enligt beräkningsresultatet i tabell 5 ovan överskrids Naturvårdsverkets riktvärde för externt industribuller om högst 50 dba dagtid vid alla mottagarpunkter. Delbidraget från industritrafiken är som högst dba vid mottagare Vadstena :. Delbidraget från stenkapningen är mer än 0 db över andra delbidrag vid flera mottagare. En slutsats är därmed att det inte är industritrafiken som orsakar överskridandet, utan snarare hanteringen av grus och i synnerhet stenkapningen. En arbetshypotes är därför att först koncentrera åtgärder för att dämpa ljudspridningen från stenkapningen och därefter på åtgärder för att dämpa ljudspridningen från bullrande verksamhet i samband med grus- och sandhanteringen. nningegatan 50 7 A-B 5 A-B 7 Trastvägen VADSTENA : 5 Hyacinten A 5 Grushantering, lastning av lastbil Grävmaskin RADIATORN 5 : Stenkap 7 Moroten 5 Moroten 5 7 : 7 : Vadstena : Ekvivalent ljudnivå Leq db(a) 0 PALSTERNACKAN A 77 Radiatorn 0 B 0 5 < <= < <= < <= 0 0 < <= 5 RADIATORN 5 < <= < 50 Figur. Situation, nuläge: Redovisning av ljudspridningen av ekvivalenta ljudnivåer Leq,h för hela området. Datum: 0-0-, dokument: 77 PM0 Vadstena _ 00 STD Sida 7 (0)

8 0750 Hyacinten, markplan Hyacinten, Vån Moroten, markplan Moroten, Vån Moroten 5, markplan Moroten 5, Vån Radiatorn 0, markplan Radiatorn 0, Vån 0750 Vadstena :, markplan Vadstena :, Vån PM0. Situation : nuläge inkl bullerskärmar Syftet med åtgärderna är att dämpa ljudspridningen från främst stenkapningen men även grus- och sandhanteringen. I tabellen nedan redovisas beräknade ljudnivåer för nulägessituationen tillsammans med bullerskyddsåtgärder i form av m höga bullerskyddsskärmar dels en boxskärmning (st delar ca m vardera) av stenkapningen och dels två skärmar (en norr och en söder om) kring grushanteringen, se figur nedan. Beräknade värden är dels total ekvivalent ljudnivå [dba] justerade till tidsperioden h för olika mottagare och dels delbidragen för var och en av ljudkällorna. Tabell. Beräkningsresultat för situation : total ekvivalent ljudnivå för tidsperioden h vid mottagarpunkter samt olika delbidrag. Ljudnivåer som överstiger riktvärdet om högst 50 dba ekvivalent ljudnivå har fetmarkerats Ekvivalent ljudnivå, Leqh [dba] Delbidrag: Industritrafik Radiatorn, båda riktningarna Industritrafik Radiatorn Grävmaskin avbaning 0 5 Gruslossning med lastbil 7 5 Stenkapning Enligt beräkningsresultatet i tabell ovan överskrids Naturvårdsverkets riktvärde för externt industribuller om högst 50 dba dagtid vid av 0 mottagarpunkter. Jämfört med tabell 5 har ljudnivåerna i tabell sänkts avsevärt. Delbidraget från stenkapningen dominerar fortfarande. nningegatan 50 7 A-B 5 A-B 7 Trastvägen VADSTENA : 5 Hyacinten A 5 Grushantering, lastning av lastbil Grävmaskin RADIATORN 5 : 7 Moroten 5 Moroten 5 7 : Stenkap 7 : Vadstena : Ekvivalent ljudnivå Leq db(a) 0 PALSTERNACKAN A 77 Radiatorn 0 B 0 5 < <= < <= < <= 0 0 < <= 5 RADIATORN 5 < <= < 50 Figur. Situation : Redovisning av ekvivalenta ljudnivåer Leq,h för hela området. Åtgärder i form av bullerskärmning av både grushantering och stenkapning Den fortsatta arbetshypotesen är att åtgärda bullret från stenkapningen, nu genom att helt flytta stenkapningen inomhus, med väl isolerade skiljekonstruktioner. Datum: 0-0-, dokument: 77 PM0 Vadstena _ 00 STD Sida (0)

9 Moroten 5 5 A-B Moroten Hyacinten, markplan Hyacinten, Vån Moroten, markplan 7 0 Moroten, Vån Moroten 5, markplan Moroten 5, Vån 0750 Radiatorn 0, markplan Radiatorn 0, Vån Vadstena :, markplan Vadstena :, Vån PM0. Situation : nuläge inkl bullerskärma, stenkapning sker inomhus Nästa steg i arbetet med att föreslå åtgärder är flytta in stenkapningen inomhus, vilket sannolikt dämpar ljudspridningen från stenkapningen avsevärt. I situation har ljudkällan för stenkapningen tagits bort, under antagande om att ljudnivån från stenkapningen inomhus är så pass låg att ljudnivån blir ovidkommande. För grus- och sandhanteringen tillämpas samma åtgärder som i situation. I tabellen nedan redovisas beräknade ljudnivåer för nulägessituationen tillsammans med bullerskyddsåtgärder i form av m höga bullerskyddsskärmar, två skärmar (en norr och en söder om) kring grushanteringen, se figur nedan. Beräknade värden är dels total ekvivalent ljudnivå [dba] justerade till tidsperioden h för olika mottagare och dels delbidragen för var och en av ljudkällorna. Tabell 7. Beräkningsresultat för situation : total ekvivalent ljudnivå för tidsperioden h vid mottagarpunkter samt olika delbidrag. Ljudnivåer som överstiger riktvärdet om högst 50 dba ekvivalent ljudnivå har fetmarkerats Ekvivalent ljudnivå, Leqh [dba] Delbidrag: Industritrafik Radiatorn, båda riktningarna Industritrafik Radiatorn Grävmaskin avbaning 0 5 Gruslossning med lastbil 7 5 Stenkapning (sker inomhus) Enligt beräkningsresultatet i tabell 7 ovan klaras Naturvårdsverkets riktvärde för externt industribuller om högst 50 dba dagtid vid samtliga undersökta mottagarpunkter. Jämfört med tabell har ljudnivåerna i tabell 7 sänkts ytterligare. Nu när stenkapningen har flyttats inomhus försvinner de högsta ljudnivåerna. Med föreslagna åtgärder enligt situation bedöms de ekvivalenta ljudnivåerna klara Naturvårdsverkets riktvärde om högst 50 dba vid samtliga undersökta mottagare. nningegatan 50 7 A-B Trastvägen VADSTENA : 5 Hyacinten 7 0 A Grushantering, lastning av lastbil Grävmaskin RADIATORN 5 : 7 5 : : Vadstena : Ekvivalent ljudnivå Leq db(a) 0 PALSTERNACKAN A Radiatorn 0 B 0 5 < <= < <= < <= 0 0 < <= 5 RADIATORN 5 < <= < 50 Figur. Situation : Redovisning av ekvivalenta ljudnivåer Leq,h för hela området. Åtgärder i form av bullerskärmar kring grushantering. Stenkapning antas vara flyttad inomhus Datum: 0-0-, dokument: 77 PM0 Vadstena _ 00 STD Sida (0)

10 PM0 5 Slutsats Syftet med utredningen av industribuller är att bedöma ljudnivåer från närliggande industrifastigheter till planområdet på fastighet Vadstena :. Enligt Naturvårdsverkets riktvärden för industri och annat verksamhetsbuller gäller att ljudnivåerna från industrier inte får överskrida 50 dba ekvivalent ljudnivån dagtid (kl0-), samt 5 dba ekvivalent ljudnivån kvällstid (kl-). Riktvärden för nattetid tillämpas inte i detta fall då industriverksamheten inte förkommer nattetid. Resultatet från beräkningarna visar att ljudnivån dagtid (kl0-) från verksamheten klarar Naturvårdsverkets riktvärde om högst 50 dba ekvivalent per h vid undersökta mottagarpunkter (bostäder), under förutsättning att föreslagna åtgärder i situation utförs. Åtgärderna omfattar dels att två m höga bullerskyddsskärmar norr, väster och söder om grus- och sandhanteringen anläggs och dels att stenkapningen sker inomhus, i ett ljudisolerat utrymme. Dagens riktvärden för industribuller är utformade för att reglera den ekvivalenta ljudnivån från externt industribuller till intilliggande mottagare (t.ex. bostäder eller skolor). Riktvärdet avser den tidsperiod som verksamheten förekommer. Den ekvivalenta ljudnivån bestäms dock för en tidsperiod som kortast får vara timme, även om verksamheter förekommer kortare tidsperiod. T.ex. brukar leverans av stenoch grusmassor pågå under ca 0 min, någon gång per vecka. Kommentar Beräkningarna av industribullret har gjorts med vissa antaganden, bl.a. källdata, ljudkällornas placering och tidsperioder. Beräknade ljudnivåer beskriver en sammanlagd ljudnivå, där det antas att ljudkällorna bullrar samtidigt. I verkligheten är det inte alltid som t.ex. grushantering, stenkapning och transporttrafiken förkommer samtidigt. Beräknade ljudnivåer bedöms därmed motsvarar en högst förväntad ljudnivå. Verksamhetsbeskrivningen har tagits fram efter diskussion med verksamhetsutövaren, som därefter har fått möjlighet att bekräfta beskrivningen. I nuläget kan ljudkällornas verkliga placering förekomma på olika platser på fastigheten. Enligt åtgärdsförslag antas att stenkapningen flyttas inomhus till ett ljudisolerat utrymme. Skiljekonstruktioner (väggar och tak) bör uppfylla ljudisoleringen om minst R w = 5 db, vilket kan motsvaras av en gipsskivevägg t.ex. : - mm gips - 5 mm trä- eller stålregel - 0 mm mineralull - mm gips. För att arbetsmiljön i ett sådant utrymme ska vara dräglig behövs även tillräcklig ljudabsorption för att undvika för lång efterklangstid. Detta kan åstadkommas med hjälp av t.ex. perforerad plåt med minst 5 % hålarea och ovanliggande akustikfilt och 5 mm mineralull på 0% av sammanlagda ytan av väggar och tak. Ljudabsorbenter placeras oftast i taket, men kan med fördel placeras även på väggytor för att på så vis minska horisontellt buller som annars kan eka kvar i utrymmet. Sannolikt krävs även särskild ventilation för stendamm. Ventilationsanläggningen bör då utformas så att den ej medför ljudspridning mot bostäder och skola. 7 Referenser. Naturvårdsverket. Vägledning om industri- och annat verksamhetsbuller. Stockholm : Naturvårsverket, ISBN Kragh, J., Andersen, B. och Jakobsen, J. Environmental Noise from Industrial plants - General prediction Method r., DAL. u.o. : Danish Acoustical Laboratory,. Datum: 0-0-, dokument: 77 PM0 Vadstena _ 00 STD Sida 0 (0)

11 Skänningegatan 50 7 A-B Titel: 77 GNM Calc Kund: Vadstena kommun 5 A-B 7 VADSTENA : Trastvägen Bilaga 5 Hyacinten 7 0 Beräkning av förväntad ljudutbredning i omgivning: Situation: Redovisning av ekvivalenta ljudnivåer i färgskala, förväntad ljudutbredning från verksamhet på Radiatorn. Alla ljudnivåer i dba Vägtrafikbuller är beräknad enligt: Vägtrafikbuller Nordisk beräkningsmodell reviderad år, Naturvårdsverket, Rapport 5. 0 A Industribuller är beräknat enligt: General Prediction Method, DAL : Grushantering, lastning av lastbil Grävmaskin RADIATORN Stenkap 0750 Handläggare: Elis Johansson Skapad: 0-0- Granskad: Samuel Tuvenlund Beräkning utförd i SoundPLAN 7., Update Moroten PALSTERNACKAN Moroten : A : Vadstena : Radiatorn B Ekvivalent ljudnivå Leq db(a) 5 < <= < <= < <= 0 0 < <= 5 RADIATORN 5 < <= < Förklaring Byggnader, bostäder Byggnader, ej bostäder Byggnader, skola Linjekälla, vägtrafik Ljudkälla Bullerskärm Skala : m 50 C:\Users\A05\Documents\77 Vadstena _ Cirkusplatsen\Ljudutredning Vadstena\77 GNM Calc.sgs

12 Skänningegatan 50 7 A-B Titel: 77 GNM Calc Kund: Vadstena kommun 5 A-B 7 VADSTENA : Trastvägen Bilaga 5 Hyacinten 7 0 Beräkning av förväntad ljudutbredning i omgivning: Situation: Redovisning av ekvivalenta ljudnivåer i färgskala, förväntad ljudutbredning från verksamhet på Radiatorn. Alla ljudnivåer i dba Vägtrafikbuller är beräknad enligt: Vägtrafikbuller Nordisk beräkningsmodell reviderad år, Naturvårdsverket, Rapport 5. 0 A Industribuller är beräknat enligt: General Prediction Method, DAL : Grushantering, lastning av lastbil Grävmaskin RADIATORN 0750 Handläggare: Elis Johansson Skapad: 0-0- Granskad: Samuel Tuvenlund Beräkning utförd i SoundPLAN 7., Update Moroten PALSTERNACKAN Moroten : A : Vadstena : Radiatorn B Stenkap Ekvivalent ljudnivå Leq db(a) 5 < <= < <= < <= 0 0 < <= 5 RADIATORN 5 < <= < Förklaring Byggnader, bostäder Byggnader, ej bostäder Byggnader, skola Linjekälla, vägtrafik Ljudkälla Bullerskärm Skala : m 50 C:\Users\A05\Documents\77 Vadstena _ Cirkusplatsen\Ljudutredning Vadstena\77 GNM Calc.sgs

13 Skänningegatan 50 7 A-B Titel: 77 GNM Calc Kund: Vadstena kommun 5 A-B 7 VADSTENA : Trastvägen Bilaga 5 Hyacinten 7 0 Beräkning av förväntad ljudutbredning i omgivning: Situation: Redovisning av ekvivalenta ljudnivåer i färgskala, förväntad ljudutbredning från verksamhet på Radiatorn. Alla ljudnivåer i dba Vägtrafikbuller är beräknad enligt: Vägtrafikbuller Nordisk beräkningsmodell reviderad år, Naturvårdsverket, Rapport 5. 0 A Industribuller är beräknat enligt: General Prediction Method, DAL : Grushantering, lastning av lastbil Grävmaskin RADIATORN 0750 Handläggare: Elis Johansson Skapad: 0-0- Granskad: Samuel Tuvenlund Beräkning utförd i SoundPLAN 7., Update Moroten PALSTERNACKAN Moroten : A : Vadstena : Radiatorn B Ekvivalent ljudnivå Leq db(a) 5 < <= < <= < <= 0 0 < <= 5 RADIATORN 5 < <= < Förklaring Byggnader, bostäder Byggnader, ej bostäder Byggnader, skola Linjekälla, vägtrafik Ljudkälla Bullerskärm Skala : m 50 C:\Users\A05\Documents\77 Vadstena _ Cirkusplatsen\Ljudutredning Vadstena\77 GNM Calc.sgs
