1 KONSULT GEOTEKNIK Dnr 394/08 Område kring Saturnusgatan i Bergsjön, Göteborgs Stad, Underlag för detaljplan Geoteknisk rapport (R-Geo) Beställare: Göteborgs Egnahems AB Handläggare: Andris Vilumson andris.vilumson@gatubolaget.goteborg.se Göteborgs Gatu AB Besöksadress HK Hjällbo Lillgata 1 Postadress Box 1086, Göteborg Telefon vxl Telefax E-post fornamn.efternamn@gatubolaget.goteborg.se Org nr Gatubolaget är kvalitets-, miljö, och arbetsmiljöcertifierat enligt ISO 9001, ISO och AFS2001:1 Gatubolaget ingår i koncernen Göteborgs Stad

2 KONSULT GEOTEKNIK Dnr 394/08 Område kring Saturnusgatan i Bergsjön, Göteborgs Stad, Underlag för detaljplan Beställare: Göteborgs Egnahems AB Handläggare: Andris Vilumson andris.vilumson@gatubolaget.goteborg.se Göteborgs Gatu AB Besöksadress HK Hjällbo Lillgata 1 Postadress Box 1086, Göteborg Telefon vxl Telefax E-post fornamn.efternamn@gatubolaget.goteborg.se Org nr Gatubolaget är kvalitets-, miljö, och arbetsmiljöcertifierat enligt ISO 9001, ISO och AFS2001:1 Gatubolaget ingår i koncernen Göteborgs Stad

3 SATURNUSGATAN Teknisk PM, Geoteknik Dnr 394/08 INNEHÅLLSFÖRTECKNING 1 Uppdrag Geotekniska undersökningar Utförda undersökningar Geotekniska förhållanden Områdesbeskrivning, toppografi, geologi mm Jordlagerföljd och jordens egenskaper Geohydrologiska förhållanden Stabilitetsförhållanden Sättningar Radonklassificering Befintliga kablar och ledningar Geotekniska förutsättningar, rekommendationer mm Planerad byggnation Grundläggningsrekommendationer Schakt Jordschakt Bergschakt Sammanfattning... 6 I:\Gatubolaget_Geoteknik\produkter\Geobankar\GEOARKIV\ Saturnusgatan\Dokument\TekniskPM.doc 2(6)

4 SATURNUSGATAN Teknisk PM, Geoteknik Dnr 394/08 Område kring Saturnusgatan i Bergsjön, Göteborgs Stad, Underlag för detaljplan 1 Uppdrag På uppdrag av Göteborgs Egnahems AB har Gatubolaget utfört en översiktlig geoteknisk besiktning/kartering samt radonklassificering utgörande underlag för detaljplanearbete för bostäder vid område kring Saturnusgatan i Bergsjön, Göteborgs Stad. 2 Geotekniska undersökningar 2.1 Utförda undersökningar Utförda geotekniska undersökningar redovisas i Rapport över geotekniska undersökningar (R-Geo) daterad Geotekniska förhållanden 3.1 Områdesbeskrivning, toppografi, geologi mm Utförd kartering redovisas delvis på besiktningsplan, Bilaga 1 Det aktuella markområdet ligger i Bergsjön söder om Saturnusgatan mellan Bergsjövägen i väster och Mellbyleden i öster. Området i stort utgörs av en till stora delar skogsbeklädd bergshöjd i nord-sydlig sträckning med varierande nivåer från ca +115 i de norra delarna. Bergshöjden sluttar i huvudsak ner mot Mellbyleden i öster till nivåer mellan +75 och +65 och åt väster mot Bergsjövägen och nivåer mellan +97 och +90. Bergslänterna ner mot vägarna är oregelbundna och utgörs omväxlande av berg i dagen som hällar och branta bergsväggar med flera meters höjd, tunt jordtäcke på berg och jordfyllda svackor och sprickor. Nedanför bergsbranterna återfinns ansamlingar av nedfallna block i olika storlekar sk talus, lokalt är blocken stora och fastkilade i varandra samt att blockförekomsten ställvis är riklig. Det området som nu eventuellt planeras att bebyggas utgörs av en till största delen jordfylld mindre dalgång i öst-västlig utbredning, ca 60m bred och 100 m lång. Markytan inom området är något ondulerande men i det stora hela relativt plan med nivåer kring +90, se Bilaga 1. Dalgången utgörs av ängsmark med enstaka träd, buskgage och sly. Dalsänkan gränsar i norr upp mot en bergsbrant 5-10 m hög med en hel del nedfallna block vid släntfot, se foto 1. I söder går berget i dagen som flackare hällar med trädbeväxta jordfyllda svackor och sprickor. Ytterligare söder ut stupar berget brant ner mot befintlig gc-bana med blockutfall, se foto på Bilaga 1. Inom den sydvästra delen av dalgången är marken något lägre och periodvis vattenmättad. I:\Gatubolaget_Geoteknik\produkter\Geobankar\GEOARKIV\ Saturnusgatan\Dokument\TekniskPM.doc 3(6)

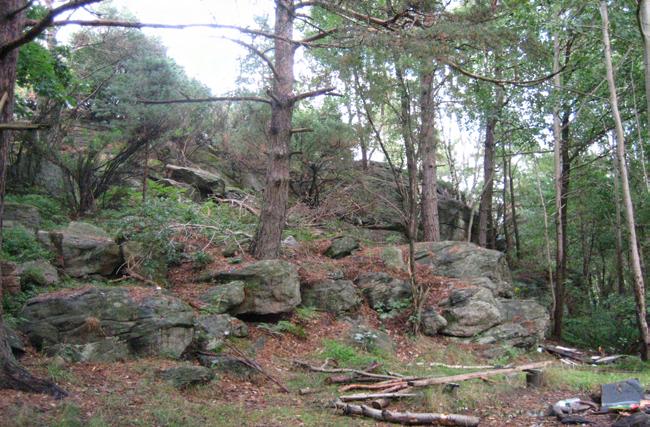

5 SATURNUSGATAN Teknisk PM, Geoteknik Dnr 394/08 Foto 1. Blockutfall åt söder vid områdets norra del. 3.2 Jordlagerföljd och jordens egenskaper Inom det planerade exploateringsområdet emellan bergspartierna i söder och norr varierar de sonderade jorddjupen mellan 1-4 m. Det kan inte uteslutas att jorddjupsvariationen lokalt kan vara större än de ovan redovisade. Under ett ytligt lager av organisk jord (humus) utgörs jordlagren ovanifrån räknat av fyllnadsjord i obekant utbredning. Fyllnadsjorden utgörs av skiftande blandningar av torrskorpelera, silt, sand, grus och sten även block förekommer. Konstaterande fyllnadsmäktigheter varierar mellan 0,5 till över 1 m. Fyllnadsjorden är utlagd på ett torvlager vars mäktighet varierar mellan 0,5 och 1,5 m. Torven är sammanpressad med relativt låg vattenhalt pga den tyngd som överliggande fyllnadsjord utgör. Torven underlagras av relativt fast lagrade jordlager som utgörs av olika blandningar av lera, silt, sand och grus. Lagrens mäktighet varierar från ca 0,5 m till några meters mäktighet och underlagras av berg. 3.3 Geohydrologiska förhållanden Grundvatten förekommer dels i hålrum och spricksystem i de ytliga jordlagren, som består av fyllningsjord och torv samt i friktionsjordslagren under leran torven. Grundvattennivån styrs av nederbördsmängden och är årstidsberoende. I skruvprovtagningshålen 4 och 15 avlästes en fri vattenyta ca 1 m under markytan vid undersökningstillfället Stabilitetsförhållanden Marken inom det planerade exploateringsområdet är marken i stort sett plan vilket medför att stabiliteten är tillfredställande även efter en utbyggnad. I:\Gatubolaget_Geoteknik\produkter\Geobankar\GEOARKIV\ Saturnusgatan\Dokument\TekniskPM.doc 4(6)

6 SATURNUSGATAN Teknisk PM, Geoteknik Dnr 394/08 För omgivande berg i norr och söder kan säkerheten mot bergras inte anses vara helt tillfredställande. Risken att block och sten kan lossna och komma i rörelse är påtaglig, det ligger ett antal block och stenar vid släntfoten av berget. Bergets dominerande spricksystem medför att blockutfallen till övervägande del sker åt söder. Bergbranten i norr är inte så hög och brant att eventuella blockutfall genom gravitationens försorg transporteras några längre sträckor, block och sten blir liggande nära bergets slänfot sk talus. Innan en exploatering av området påbörjas måste bergslänten troligen skrotas och lokalt eventuellt förstärkas. Bergbranten i söder är högre och något brantare vilket medför att block som faller ut kan förflyttas något längre. Bergbranten ligger söder om och strax utanför området för planerad byggnation och skall inte påverka eventuella planerade byggnader. På grund av att bergsbranten i söder ligger nära planerad bebyggelse kan det bli nödvändigt begränsa tillgängligheten med t ex staket för att förebygga fallolyckor. En erfaren bergtekniker bör besiktiga området med avseende på omfattningen av förstärknings- och stabilitetsåtgärder av berget samt om det kan finnas eventuella svaghetszoner. Påverkade faktorer för bergras och blockutfall är vattentillgången i spricksystemen, hur långa och frekvent förekommande frostperioderna är, rotsprängningar samt yttre påverkan som kan orsaka större vibrationer te x sprängning och tung trafik i omedelbar närhet. 3.5 Sättningar På grund av bl a varierande jordlagerföljd och jorddjup samt ett kompressibelt lager torv i kombination med fyllnadslager med varierande mäktighet kan vid markbelastningar vissa marksättningar förväntas. 3.6 Radonklassificering En radonmätning på blottlagt berg utfördes inom området av Bergab. Resultaten av radonmätningen redovisas i separat rapport från Bergab som billägges. 3.7 Befintliga kablar och ledningar Inför de geotekniska fältundersökningarna inventerades förekomsten av eventuella markförlagda ledningar hos de olika ledningsägarna. Inom det planerade exploateringsområdet påträffades inga kända markförlagda ledningar. 4 Geotekniska förutsättningar, rekommendationer mm 4.1 Planerad byggnation Inom området planeras småhusbebyggelse i 1-2 plan utan källare. I:\Gatubolaget_Geoteknik\produkter\Geobankar\GEOARKIV\ Saturnusgatan\Dokument\TekniskPM.doc 5(6)

7 SATURNUSGATAN Teknisk PM, Geoteknik Dnr 394/ Grundläggningsrekommendationer Byggnader kan i den södra delen grundläggas på berg eller packad sprängstensfyllning alternativt en kombination av båda sätten beroende på höjdsättningen och topografin. Beroende på höjdsättningen kan även viss plansprängning av berget lokalt bli nödvändig. Inom den norra delen med lösa jordlager måste befintlig fyllnadsjord och torvlager skiftas ut och ersättas med packningsbar friktionsjord under planerade byggnader och minst 1 m utanför husliv. Därefter kan husen grundläggas på erforderlig fyllning med isolerad kantförstyvad armerad betongplatta på ett kapillärbrytande och dränerande gruslager. Även under planerad tillfartsväg in i området måste utskiftning utföras till underkant torvlager innan bär- och förstärkningslager läggs ut och packas till eroderlig höjd. För ny fyllnadsjord väljs materialtyp 1 eller 2 enligt Anläggnings AMA 98, tabell CE/1. 5 Schakt 5.1 Jordschakt Schakt skall utföras med betryggande säkerhet mot ras och skred. Släntlutningen anpassas till jordens hållfasthet och grundvattenförhållanden, förekommande belastningar mm, se vidare Arbetsmiljöverket/Statens geotekniska instituts handbok Schakta säkert. Eftersom jordlagren delvis utgörs av flytbenägen jord måste risken för utflytning av slänter och bottenupptryckning beaktas. Detta gäller vid schakt under eventuellt förekommande fri vattenyta eller vid kraftig nederbörd, slänterna kan därför periodvis behöva förläggas i flackare lutning. 5.2 Bergschakt Eventuell sprängning utföres på sådant sätt att inga skadliga deformationer uppstår i angränsande byggnader eller anläggningar. 6 Sammanfattning Området bedöms kunna utnyttjas för bostadsbebyggelse efter vissa sprängnings, schaktnings- och uppfyllnadsarbeten. För att minimera dessa arbeten och därmed optimera kostnaden bör blivande byggnaders placering inom tomten väljas med omsorg. Innan grundläggningsarbetena påbörjas måste blivande byggnader och installationer säkras mot bl. a. blocknedfall från bergsbranten i norr samt att tillgängligheten för området i söder begränsas med t ex staket. En detaljerad bergbesiktning bör utföras av erfaren bergtekniker för klargöra behovet av förstärkningsåtgärder. I:\Gatubolaget_Geoteknik\produkter\Geobankar\GEOARKIV\ Saturnusgatan\Dokument\TekniskPM.doc 6(6)

8

9 Berggeologiska Undersökningar AB Beställare Gatubolaget Andris Vilumson Box Göteborg Saturnusgatan Detaljplan, radonmätning Rapport Bergab Berggeologiska Undersökningar AB Handläggare Kristian Nilsson Helena Kiel Uppdragsnummer Datum Revisionsnummer UG L:\Uppdrag\UG08062\Text\aktuell\Radonmätning Saturnusgatan.doc

10 Saturnusgatan i Berggeologiska Undersökningar AB Innehållsförteckning 1 Orientering Radonmätning Resultat... 2 Uppdragsnummer Datum Revisionsnummer UG L:\Uppdrag\UG08062\Text\aktuell\Radonmätning Saturnusgatan.doc

11 Saturnusgatan 1 Berggeologiska Undersökningar AB 1 Orientering På uppdrag av Gatubolaget har Bergab Berggeologiska Undersökningar AB utfört en radonundersökning vid Saturnusgatan i Bergsjön, Göteborgs kommun. 2 Radonmätning Radon är en radioaktiv gas vars sönderfallsprodukter, radondöttrarna, följer med inandningsluften. Radongas nybildas ständigt i jord och berg, genom sönderfall av uran och radium. En byggnad har normalt ett svagt undertryck gentemot jordluften och kan därför suga in markradon. Med anpassad byggnadsteknik kan man alltid skydda sig mot inläckande markradon i bostäder. Radioaktiva ämnen ger upphov till sk joniserande strålning, dvs strålning som ger upphov till joner när den passerar genom materia. Alfa-, beta- och gammastrålning är exempel på joniserande strålning. Med en s.k. scintillometer mäts berggrundens totala gammastrålning, vilket ger en god indikation på uran- och radiuminnehållet i berggrunden och därmed även radonhalt i markluft. Scintillometern kan dock ej skilja på strålningen från de olika förekommande isotoperna. Mätningen utförs kontinuerligt allt eftersom man går över hela området. Mätaren hålls c:a 1 meter ovanför markytan. Metod och gränsvärden för markradonundersökning beskrivs i Markradon, riktlinjer för markradonundersökningar, BRF T20:1989. För klassificering av berg och stenmaterial används följande gränsvärden för gammastrålning, enligt BRF T20:1989: Värden Klass Åtgärder < 5 mr/h Lågradonmark Inga åtgärder i byggnadskonstruktion 5-15 mr/h Normalradonmark Byggnadskonstruktion skall vara radonskyddande >15 mr/h Högradonmark Byggnadskonstruktion skall vara radonsäker Uppdragsnummer Datum Revisionsnummer UG L:\Uppdrag\UG08062\Text\aktuell\Radonmätning Saturnusgatan.doc

12 Saturnusgatan 2 Berggeologiska Undersökningar AB 3 Resultat Gammastrålningsmätning i aktuellt område utfördes 19 juni Hela området gicks över och allt blottat berg undersöktes, enligt metoden ovan. Uppmätta nivåer på gammastrålning ligger på c:a 6-10 mikroröntgen per timma, med enstaka hällar på c:a 12 mikroröntgen per timma. (Se bifogad plankarta.) Detta innebär att området består av normalriskmark vad gäller radon. Nykonstruerade byggnader skall vara radonskyddande, dvs med en grundkonstruktion som inte ger uppenbara otätheter mot markluft. Kristian Nilsson Helena Kiel för Bergab Berggeologiska Undersökningar AB Uppdragsnummer Datum Revisionsnummer UG L:\Uppdrag\UG08062\Text\aktuell\Radonmätning Saturnusgatan.doc

13 SATURNUSGATAN Geoteknisk Rapport Dnr 394/08 Uppdrag På uppdrag av Göteborgs Egnahems AB har Gatubolaget utfört en översiktlig geoteknisk undersökning utgörande underlag för detaljplanearbete för bostäder vid område kring Saturnusgatan i Bergsjön, Göteborgs Stad. Utförda undersökningar Den geotekniska undersökningen utfördes av Gatubolaget under semptember 2008 och bestod i. Jb2, Jord-bergsondering i 11 punkter Tr, trycksondering i 15 punkter Skr, skruvprovtagning, störd provtagning i 3 punkter Upptagna störda prover har på geotekniskt laboratorium analyserats med avseende på jordart och vattenkvot. Samtliga redovisade nivåer är tolkade från primärkartan. Redovisning Undersökningarna redovisas i plan samt i sektioner i bifogade ritningar. För dessa dokument gäller SGF/BGS beteckningssystem som finns att hämta i sin helhet på Resultatet av utförda undersökningar redovisas enligt följande: Laboratorieprotokoll Borrhål 15, 2 och 4 Bilaga 2-4 Ritning Ritnings.nr Plan 394/ Sektioner 394/08,6011 I:\Gatubolaget_Geoteknik\produkter\Geobankar\GEOARKIV\ Saturnusgatan\Dokument\Rgeo.doc 2(2)

14 Bilaga:2 Sammanställning av Laboratorieundersökningar Projekt:SATURNUSGATAN, BERGSJÖN Utrustning Sekt/ID Djup m 0,0 0,7 0,7 1,5 1,5 2,1 2,1 3,0 KONSULT/GEOTEKNIK Hjällbo Lillgata 1 Box Göteborg Tfn Fax Skr x Kv St BENÄMNING Uppdragsnummer: Punkt ID:15 Grundvatten observation (m u my):0,9 Fältarb utfört av:sj, TA Datum: Lab utfört av:a. V Datum: Granskning: Densitet t/m 3 Vatten- Kvot (W) % Torv, Högförmultnad 131% ngt sandig Torrskorpelera 21% ngt sandig Torrskorpelera 29% Siltig Sand 17% Konflgräns (W L) % Sensitivitet (S t) Skjuvhållfasth (oreducerad) τ fu kpa Kon Tryck Matrl. typ ATBväg Tjälf. Klass ATB-väg I:\Gatubolaget_Geoteknik\produkter\Geobankar\GEOARKIV\ Saturnusgatan\Labbprotokoll\Bilaga 2.doc

15 Bilaga:3 Sammanställning av Laboratorieundersökningar Projekt:SATURNUSGATAN, BERGSJÖN Utrustning Sekt/ID Djup m 0,0 0,1 0,1 0,9 0,9 1,25 1,25 2,0 2,0 2,7 2,7 3,0 KONSULT/GEOTEKNIK Hjällbo Lillgata 1 Box Göteborg Tfn Fax Skr x Kv St BENÄMNING Mylla enl fälttekniker Uppdragsnummer: Punkt ID:2 Grundvatten observation (m u my):my Fältarb utfört av:sj, TA Datum: Lab utfört av:a. V Datum: Granskning: Densitet t/m 3 Vatten- Kvot (W) % Fyllning stenig siltig sandig 18% grusig Lera Torv Högförmultnad 60% Torrskorpelera 24% Torrskorpelera 24% Siltig Sand 33% Konflgräns (W L) % Sensitivitet (S t) Skjuvhållfasth (oreducerad) τ fu kpa Kon Tryck Matrl. typ ATBväg Tjälf. Klass ATB-väg I:\Gatubolaget_Geoteknik\produkter\Geobankar\GEOARKIV\ Saturnusgatan\Labbprotokoll\Bilaga 3.doc

16 Bilaga:4 Sammanställning av Laboratorieundersökningar Projekt:SATURNUSGATAN, BERGSJÖN Utrustning Sekt/ID Djup m 0,0 0,8 0,8 2,3 2,3 2,9 2,1 3,0 KONSULT/GEOTEKNIK Hjällbo Lillgata 1 Box Göteborg Tfn Fax Skr x Kv St BENÄMNING Uppdragsnummer: Punkt ID:4 Grundvatten observation (m u my):0,9 Fältarb utfört av:sj, TA Datum: Lab utfört av:a. V Datum: Granskning: Densitet t/m 3 Vatten- Kvot (W) % Fyllning siltig sandig stenig 23% grusig Lera ngt sandig Torv 66% ngt sandig Torrskorpelera 21% Sand enligt fälttekniker Konflgräns (W L) % Sensitivitet (S t) Skjuvhållfasth (oreducerad) τ fu kpa Kon Tryck Matrl. typ ATBväg Tjälf. Klass ATB-väg I:\Gatubolaget_Geoteknik\produkter\Geobankar\GEOARKIV\ Saturnusgatan\Labbprotokoll\Bilaga 4.doc

17
