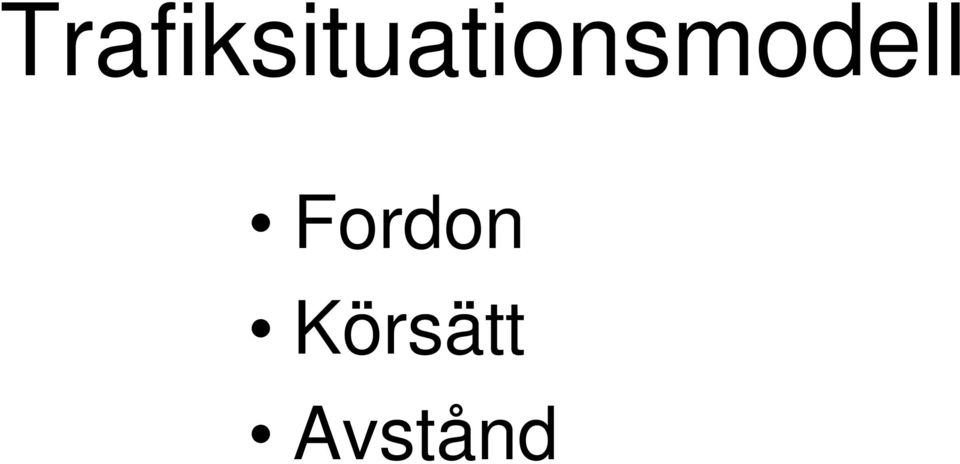

Trafiksituationsmodell. Fordon Körsätt Avstånd

Storlek: px

Starta visningen från sidan:

Download "Trafiksituationsmodell. Fordon Körsätt Avstånd"

Ann Jakobsson
för 8 år sedan
Visningar:

1 Trafiksituationsmodell Fordon Körsätt Avstånd

2 Moment Typfordon P Ph LBm Los LBn Bf Bb Bl Lps Ls Ts S Lm Lsp personbil personbil med husvagn små lastbilar, minibussar mm oljebil och sopbil 2- till 4-axliga stora lastbilar och stadsbussar förlängd normalbuss boggiebuss ledbuss lastbil med påhängsvagn eller släpvagn skogsbil traktor med släp skördetröska modulfordon specialfordon TABELL Sammanställning av typfordon.

3 Längd Bredd Axelavstånd Överhäng fram Höjd Vändradie 5,0 m 1,8 m 2,8 m 0,8 m 1,5 m 6,0 m FIGUR Mått för typfordon P.

4 Längd Bredd Höjd 13,5 m 2,3 m 2,7 m FIGUR Mått för typfordon Ph.

5 Längd Bredd Axelavstånd Överhäng fram Höjd Vändradie 7,0 m 2,2 m 3,8 m 1,4 m 2,0 m 7,5 m FIGUR Mått för typfordon LBm.

6 Längd Bredd Överhäng fram Höjd 9,4 m 2,6 m 1,2 m 3,4 m FIGUR Mått och prestanda för typfordon Los.

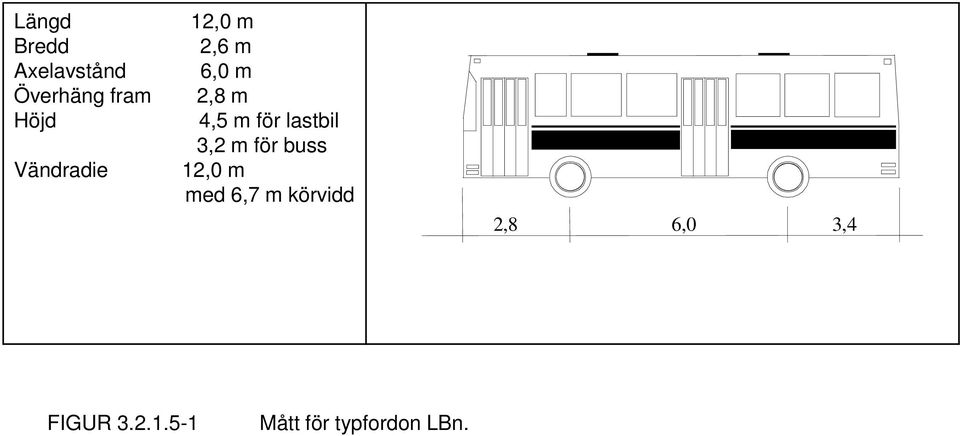

7 Längd Bredd Axelavstånd Överhäng fram Höjd Vändradie 12,0 m 2,6 m 6,0 m 2,8 m 4,5 m för lastbil 3,2 m för buss 12,0 m med 6,7 m körvidd 2,8 6,0 3,4 FIGUR Mått för typfordon LBn.

8 Längd Bredd Axelavstånd Överhäng fram Höjd 13,0 m 2,6 m 6,5 m 2,6 m 3,2 m FIGUR Mått för typfordon Bf.

9 Längd 14,5 m Bredd 2,6 m Axelavstånd framaxelboggis teoretiska tyngdpunkt 7,5 m Överhäng fram 2,4 m Höjd 3,2 m Vändradie 14,0 m med 7,0 m körvidd 4,6 7,5 2,4 14,5 FIGUR Mått för typfordon Bb.

10 Längd Bredd Höjd Vändradie ca 18,0 m 2,6 m 3,2 m 12,0 m med 6,7 m körvidd FIGUR Mått för typfordon Bl.

11 Längd 16,0 m Bredd 2,6 m Höjd 4,5 m Vändradie ca 16,0 m med körvidd ca 8,5 m FIGUR Mått för typfordon Lps.

12 Längd Bredd Höjd 23,8 m 2,6 m 4,5 m FIGUR Mått för typfordon Ls.

13 Längd Bredd Höjd 9,2 m 1,8 m 2,5 m FIGUR Mått för typfordon Ts.

14 Längd Bredd Höjd 10,3 m 6,0 m 4,0 m FIGUR Mått för typfordon S.

15 Längd Bredd Höjd Vändradie 25,25 m 2,60 m 4,50 m 12,5 med 10,5 m körvidd FIGUR Mått för typfordon Lm.

16 Längd Bredd Höjd 19,0 m 2,6 m 4,5 m FIGUR Mått för typfordon Lsp.

17 FIGUR Utrymmesbehov för cykel.

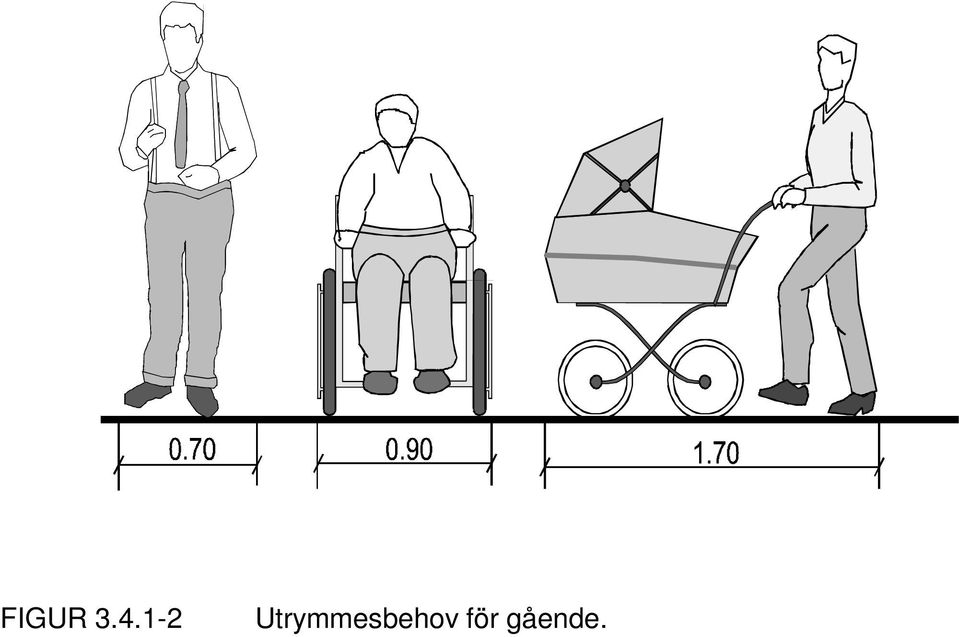

18 FIGUR Utrymmesbehov för gående.

19 Körsätt

20 FIGUR Definition av körarea/vidd, spårarea/vidd och sveparea/vidd.

21 FIGUR Utrymmesklass A vid vänstersväng från primärväg.

22 FIGUR Utrymmesklass B vid vänstersväng från primärväg.

23 FIGUR Utrymmesklass C vid högersväng från primärväg.

24 Avstånd

25 u = avstånd mellan uppställt fordon och vägbanekant. v = avstånd mellan fordon i rörelse och vägbanekant med eller utan kantstöd. h = avstånd mellan fordon i rörelse och > 0.2 m högt hinder vid eller utanför vägbanekant. a = avstånd mellan två fordon i möte eller omkörning. FIGUR Sidoavståndsdefinitioner

26 VR Klass A B A B A B A B A B C Sidomått U 0,10 0,10 0,10 0,10 0,10 0,10 0,10 0,10 0,10 0,10 0,10 v-c 0,10 0,00 0,10 0,00 0,10 0,00 0,10 0,00 0,10 0,00 0,00 v-p 1,30 1,00 1,00 0,70 0,70 0,40 0,40 0,20 0,20 0,10 0,10 v-l 1,00 0,70 1,00 0,70 0,70 0,40 0,40 0,20 0,20 0,10 0,10 h>0,2m-c 0,40 0,30 0,40 0,30 0,40 0,30 0,40 0,30 0,40 0,30 0,30 h>0,2m-p 1,80 1,50 1,50 1,20 1,20 0,90 0,90 0,70 0,50 0,40 0,40 h>0,2m-l 1,50 1,20 1,50 1,20 1,20 0,90 0,90 0,70 0,50 0,40 0,40 a-c/p 1,00 0,90 1,00 0,90 0,80 0,60 0,50 0,30 0,20 0,10 0,10 a-l/l a-c/l 1,50 1,30 1,50 1,30 1,30 1,00 1,00 0,70 0,70 0,50 0,40 a-p/p a-p/l 1,50 1,30 1,30 1,00 1,00 0,70 0,70 0,50 0,35 0,35 0,35 a-p/p a-l/p 1,40 1,20 1,20 0,90 0,90 0,60 0,60 0,40 0,35 0,35 0,35 a-l/l 1,30 1,20 1,30 1,20 1,10 0,90 0,80 0,60 0,50 0,40 0,40 TABELL Sidoavståndsmått

27 FIGUR Trafiksituation - (LBn+P+P)70A personbilar möts bredvid uppställd buss (med utrymmesklass A) för VR70.

28 FIGUR Möte mellan två personbilar vid uppställd buss med god utrymmesstandard vid VR 90, dvs (l+p+p)90a.

29 FIGUR Möte mellan 2 bussar med god utrymmesstandard vid VR 90, dvs (L+L)90A.

30 FIGUR Möte mellan två personbilar vid omkörning av cyklist med god utrymmesstandard (utrymmesklass A) vid VR90.

31 Samspel mellan plan och profil

56 Korsningar

62 R 2 R 3 R 1

66 olämplig korsningsvinkel justerad anslutningen till ungefär rät vinkel

67 Förskjutning höger-vänster rekommenderas i tätort Förskjutning vänster-höger rekommenderas på landsbygd

68 ej OK OK OK

69 Trafikplatser

70 Ruterkorsning

75 Klöver

78 Trumpet

86 Sektion Trafikutrymme Sidoområde Skyddsåtgärder

87 FIGUR Fria rummet

89 Sidoområde

90 FIGUR Definitioner

91 Sidoområdestyp A: Lutningar på 1:6 eller flackare ger mycket stor sannolikhet för att förare ska kunna utnyttja sidoområdet i krissituationer och vid avkörning få kontroll över fordonet utan vältningsrisk. Sidoområdestyp B: Lutningar på 1:4 eller flackare ger stor sannolikhet för att förare ska kunna utnyttja sidoområdet i krissituationer och vid avkörning få kontroll över fordonet utan vältningsrisk. Sidoområdestyp C: Lutningar brantare än 1:3 innebär att sidoområdet ej kan utnyttjas och att risken för vältning är stor.

92 FIGUR Mittremsa typ A (skärning).

93 FIGUR Mittremsa typ B2.

95 FIGUR Exempel på övergång mellan jordskärning och bergskärning.

96 Skyddsåtgärder Räcken Kantmarkeringsstolpar Viltstängsel Bullerskydd

100

101 FIGUR Två exempel på placering av räcke längs med vägbanekanten. Släntlutning, S, brantare än 1:6.

102

103 100,00 90,00 80,00 70,00 60,00 50,00 40,00 VR110-God VR90-God VR70-God VR50-God VR50-Mindre god 30,00 20,00 10,00 0, Avstånd f (m) mellan räcke och bortre del av föremå

104

105

106

107 Figur Förtätning av kantstolpar.

108 Figur Kantstolpar förbi korsningstyp C.

109 Figur Kantstolpar vid avsmalnande väg.

110 FIGUR Placering av viltstängsel i vägens sektion.

111 FIGUR Placering i skärning och bank för att inte minska stängslets effektiva höjd.

112 FIGUR Exempel på placering av viltstängsel vid anslutande väg.

113 FIGUR Uthopp

114 FIGUR Exempel på ljudets spridning vid bullerskärm.

115 FIGUR Placeringens inverkan på erforderlig skärmlängd.

116 FIGUR Placeringens inverkan på erforderlig skärmhöjd.

117 Snö

118 Snön plogas till vallar som får ligga kvar tills de smälter.

119 Snön plogas till vallar som regelmässigt körs bort inom några dagar efter varje snöfall.

120 FIGUR Erforderligt breddutrymme för snövallar, strategi A.

121 Figur Exempel på snöröjningstrategi av trafikplats

122 45 g 7.5 Asfalt 2.5 % 6.0 R c:a 5.0m R20 Asfalt 60 g 6.3 Asfalt 7.5 Jordfyllning R7 7.5 Grus 2.5 % Figur Driftvändplats vid mindre än 7 meter bred mittremsa

123 g R g g 26.5 Figur Driftvändplats vid 7 8 m bred mittremsa

124 Farthinder

125

126 FIGUR Konvext gupp med cirkulär överyta.

127 FIGUR Vägkudde.

128 FIGUR Konkavt gupp.

129 FIGUR Exempel på port vid övergång från landsbygdsväg till stadsgata

130 Sidoanläggningar

131

132

133

134

135

136

137

138

139 Vändplaner

140

141

142 Parkering

143

144 The End
