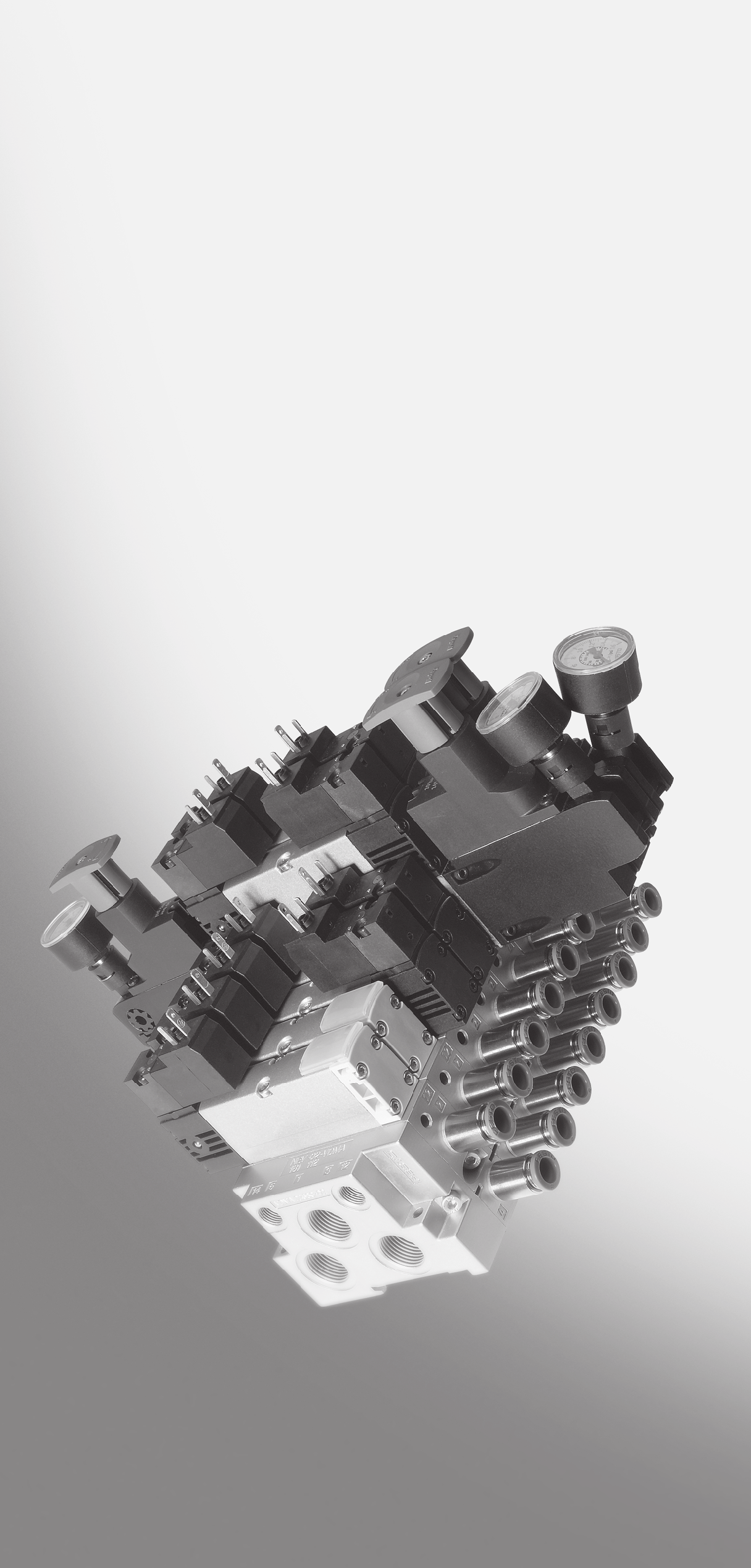

1 Ventilblock VTIA Beskrivning Pneumatik VTIA Ventilblock typ VTIA-... med ventiler typ VSVA-B-...-R... och typ VSVA-B-...-C1 Beskrivning sv 1108b [ ]

2

3 Innehåll och allmänna säkerhetsföreskrifter Original... de Utgåva... sv 1108b Beteckning... P.BE-VTIA-SV Artikelnummer (Festo AG & Co. KG, D Esslingen, 2011) Hemsida: E-post: Detta dokument får inte utan vårt tillstånd utlämnas till obehöriga eller kopieras, ej heller får dess innehåll delges obehöriga eller utnyttjas. Överträdelse medför skadeståndskrav. Alla rättigheter förbehålls, särskilt rätten att inlämna patent-, bruksmönster- eller mönsteransökningar. I

4 Innehåll och allmänna säkerhetsföreskrifter II

5 Innehåll och allmänna säkerhetsföreskrifter Innehållsförteckning Avsedd användning... Målgrupp... Service... Anvisningar till denna beskrivning... Viktig användarinformation... VII VII VII VIII IX 1. Komponentöversikt Ventilblocket VTIA Översikt över varianter Komponentbeskrivning Montering Allmän information om montering och demontering Monteringsvarianter Montering/demontering på reläskena Väggmontering/-demontering Montering av märkskyltar (tillval) Installation Förbehandling av tryckluft Drift med ej dimsmord tryckluft Drift med dimsmord tryckluft Allmän anslutningsteknik Anslutning av slangar III

6 Innehåll och allmänna säkerhetsföreskrifter 3.3 Anslutning av ventilblock VTIA Samlad avledning av styr- och ventilationsfrånluft Pilotstyrning (styrluft) Ventilblocket VTIA indelad i flera tryckzoner Reversibel drift av ventilblock VTIA Drift av ventilblock VTIA med reversibla 2x3/2-vägsventiler Drift av ventilblocket VTIA med reversibla tryckregulatorer Inställning av tryckregulatorer Vakuum-/lågtrycksdrift Anslutning av pneumatiska slangar Anslutning av elkablar Ventilernas adresser Idrifttagning Allmän information Före idrifttagningen Stegring av den totala försörjningen Manuell manövrering (MM) Test av ventilerna och ventil/aktuator-kombinationen LED-indikering för ventilerna Felsökning Funktionsstörningar Pneumatikens drifttillstånd IV

7 Innehåll och allmänna säkerhetsföreskrifter 5. Underhåll och ombyggnad Allmänna försiktighetsåtgärder Demontering av ventilblocket Byte av komponenter på ventilblocket Byte av ventiler eller blindplattor Byte/tillägg av komponenter för den vertikala utbyggnaden Byt ut anslutningsplattorna eller ändplattorna Ombyggnad av ventilblock VTIA Ombyggnad till samlad pilotavluftning och ventilationsluft Ombyggnad av ventilterminalen VTIA till två eller fler tryckzoner Tillägg av ventilplatser A. Teknisk bilaga... A-1 A.1 Tekniska data... A-3 A.2 Tillbehör från Festo... A-15 B. Kompletterande komponentöversikt... B-1 B.1 Översikt ventilplatskomponenter... B-3 B.1.1 Ventiler med intern styrluftförsörjning... B-3 B.1.2 Ventiler med extern styrluftsförsörjning... B-6 B.1.3 Komponenter i vertikal utbyggnad... B-10 C. Sökordsförteckning... C-1 V

8 Innehåll och allmänna säkerhetsföreskrifter VI

9 Innehåll och allmänna säkerhetsföreskrifter Avsedd användning Ventilblocket VTIA som beskrivs i denna dokumentation är avsett för montering i en maskin eller en reglerteknisk anläggning. Det är mycket viktigt att beakta de säkerhetstekniska instruktionerna i denna beskrivning samt avsedd användning av respektive ventilblock VTIA. Ventilblocken VTIA ska endast användas: ändamålsenligt inom industrin i originaltillstånd utan egna modifieringar. Endast de ombyggnader och förändringar som beskrivs i produktdokumentationen är godkända i tekniskt felfritt tillstånd Vid anslutning av i handeln förekommande tillsatskomponenter, som t.ex. arbetselement, måste angivna gränsvärden för tryck, temperaturer, elektriska data, moment osv. följas. Följ gällande lagar och bestämmelser. Målgrupp Den här beskrivningen vänder sig uteslutande till behörig personal inom styr- och automatiseringsteknik. Service Kontakta din lokala Festo-serviceavdelning vid tekniska problem. VII

10 Innehåll och allmänna säkerhetsföreskrifter Anvisningar till denna beskrivning Denna beskrivning innehåller specifik information om montering, installation, idrifttagning, underhåll och ombyggnad av ventilblock VTIA. Den omfattar enbart beskrivning av de pneumatiska komponenterna och refererar till de i följande tabell angivna ventilblocksvarianterna. Varianter av ventilblock VTIA Ventilblock VTIA med ventiler med centralkontakt typ VSVA-B-...-R... Ventilblock VTIA med ventiler med fyrkantskontakt (singelanslutning) typ VSVA-B-...-C1 Tab. 0/1: Anslutningsvarianter av ventilblock VTIA VIII

11 Innehåll och allmänna säkerhetsföreskrifter Viktig användarinformation Riskkategorier Denna beskrivning innehåller information om risker som kan uppstå om produkten inte används på rätt sätt. Informationen markeras med signalord (Varning, Observera etc.) och symboler. Dessutom står den i en skuggad ruta. Följande riskinformation finns: Varning... betyder att det finns risk för allvarliga personskador eller stora materiella skador om anvisningarna inte följs. Observera... betyder att det finns risk för personskador eller materiella skador om anvisningarna inte följs. Information... betyder att det finns risk för materiella skador om anvisningarna inte följs. Dessutom markerar följande symboler de textavsnitt som beskriver arbetsmoment med elektrostatiskt känsliga komponenter: Elektrostatiskt känsliga komponenter: Felaktig hantering kan skada komponenterna. IX

12 Innehåll och allmänna säkerhetsföreskrifter Särskild information Följande symboler markerar de textavsnitt som innehåller särskild information. Symboler Information: Rekommendationer, tips och hänvisningar till andra informationskällor. Tillbehör: Uppgifter om nödvändiga eller praktiska tillbehör till produkten från Festo. Återvinning: Information om miljöskonande användning av Festo-produkter. Textmarkeringar Punkter markerar arbetsmoment som kan utföras i valfri ordningsföljd. 1. Siffror markerar arbetsmoment som måste utföras i en angiven ordningsföljd. Tankstreck markerar allmänna uppräkningar. X

13 Innehåll och allmänna säkerhetsföreskrifter Följande produktspecifika begrepp och förkortningar används i denna beskrivning: Begrepp/förkortningar Adapterplatta Ändplatta Innebörd Platta med vars hjälp dimensionerna 18 mm och 26 mm kan kombineras på ventilblocket VTIA. Höger och vänster platta på ventilblocket VTIA med pneumatiska matningsanslutningar och hål för väggmontering. Anslutningsplatta Platta för montering av en ventil, med arbetsanslutningarna 2 och 4. Blindplatta Centralkontakt Fyrkantskontakt Komponenter MM Slanganslutning Ventil Ventilblock VTIA Vertikal tryckmatningsplatta Vertikal tryckspärrplatta Platta för en ledig ventilplats (reservplats) på anslutningsplattan. Elektrisk central hankontakt för anslutning av ventiler VSVA-B-...-R... med M8- eller M12-honkontakt. Elektrisk anslutning, fyrkantskontakt enligt standarden DIN EN , utförande C för ventiler med pneumatiskt gränssnitt enligt ISO (typ VSVA-B-...-C1). Samlingsbegrepp för anslutningsplatta, adapterplatta, ändplatta, vertikal tryckmatningsplatta, tryckregulatorplatta, strypbackventilplatta, ventil eller blindplatta. Manuell manövrering Anslutning av matningsslangar till ventilblocket Magnetventil VSVA, finns som monostabil ventil, bistabil ventil eller mittlägesventil. Ventilblock med pneu. hålbild enligt ISO Ventilblocket kan användas med ventilerna VSVA-B-...-R... och VSVA-B-...-C1 från Festo. Platta på en ventilplats för individuell tryckmatning Platta för avstängning av tryckmatning till en ventil på motsvarande ventilplats. Tab. 0/2: Produktspecifika begrepp och förkortningar XI

14 Innehåll och allmänna säkerhetsföreskrifter XII

15 Komponentöversikt Kapitel 1 Komponentöversikt 1-1

16 1. Komponentöversikt Innehållsförteckning 1. Komponentöversikt Ventilblocket VTIA Översikt över varianter Komponentbeskrivning

17 1. Komponentöversikt Kapitelinnehåll I det här kapitlet beskrivs följande aspekter av ventilblocket VTIA: Maximalt antal ventilplatser Ventilblockets anslutningsvarianter och komponenter Märkning av pneumatikkomponenter Anslutningar, indikerings- och manöverelement 1-3

18 1. Komponentöversikt 1.1 Ventilblocket VTIA Ventilblocket VTIA underlättar automatisering på maskinnivå. Ventilblockets modulära konstruktion hjälper dig att anpassa ventilblocket optimalt till maskinen eller utrustningen. Ventilblockets anslutningsplattor utgör gemensamma kanaler för till- och frånluft. På anslutningsplattorna sitter arbetsanslutningarna 2 och 4 för varje ventilplats. Ventilerna matas med arbetstryck och avluftas via anslutningsplattornas gemensamma kanaler och anslutningarna på ändplattorna. Pilottrycket tillförs via anslutning 14 på vänster ändplatta. Varje ventilplats funktioner kan utökas med vertikal utbyggnad, t.ex. strypventil eller tryckregulator. Beroende på vilka anslutningsplattor som används kan ventilblocket VTIA erhållas med 1, 2, ventilplatser (se också avsnitt Komponentbeskrivning anslutningsplattor) Översikt över varianter Ventilblockets VTIA dimensioner Till ventilblocket finns ventiler med storlekarna 18 mm och 26 mm. Vid kombination av båda storlekarna på ett ventilblock krävs en adapterplatta. 1-4

19 1. Komponentöversikt Elektriska anslutningsvarianter Centralkontakt Ventilblock VTIA med ventiler VSVA-B-...-R.. med centralkontakt: Ventilerna styrs via centralkontakten på ventilen. Dessa ventiler finns i spänningsvarianten DC 24V. Fyrkantskontakt form C Ventilblocket VTIA med ventiler VSVA-B-...-C1 för fyrkantskontakt enligt DIN EN : Ventilerna styrs enskilt på varje pilotventil. Dessa ventiler finns i spänningsvarianterna DC 12 V, DC 24 V, AC 24 V, AC 110 V och AC 230 V. Tab. 1/1: Elektriska anslutningsvarianter av ventilblock VTIA Komponentbeskrivning Ventilblocket VTIA består av följande pneumatiska komponenter: 1-5

20 1. Komponentöversikt Höger/vänster ändplatta 2 Blindplatta ventilplats (tillval) 3 Ventiler 4 Adapterplatta (tillval) 6 Strypbackventilplatta (tillval) 7 Vertikal tryckspärrplatta (tillval) 8 Vertikal tryckmatningsplatta (tillval) 9 Anslutningsplatta 5 Tryckregulatorplatta (tillval) Bild 1/1: Pneumatiska komponenter ventilblock VTIA 1-6

21 1. Komponentöversikt Ventiler Ventilblocket VTIA kan utrustas med 2x3/2-vägsventiler (standard och reversibel), 5/2-vägsventiler (monostabil och bistabil) och 5/3-vägsmittlägesventiler. Alla 5/2-vägsventiler och 5/3-vägsmittlägesventiler kan användas i samtliga driftsätt: Standarddrift Reversibel drift Lågtrycksdrift Vakuumdrift Märkning av ventilerna Ventilerna är försedda med typkoder på ventilblocket VTIA. Dessa sitter på ventilernas baksida. En del av typkoden anger ventilfunktionen. Koden T32C itypkoden VSVA-B-T32C-AZH-A1-1-R2 indikerar att ventilen består av två monostabila 3/2-vägsventiler som är stängda i normalt läge. Med hjälp av följande tabell kan ventilfunktionerna identifieras. I försäljningsdokumentationen och i Festos konfigurator har ventilerna en ID-kod. 1-7

22 1. Komponentöversikt Kod i typkoden ID-kod Ventiler 3/2-vägsventiler: T32C-A K Två monostabila 3/2-vägsventiler, stängda i normalt läge T32H-A H Två monostabila 3/2-vägsventiler, styrsida 12 öppen i normalt läge, styrsida 14 stängd i normalt läge T32U-A N Två monostabila 3/2-vägsventiler, normalt öppna Reversibla 3/2-vägsventiler: T32F-A P Två monostabila reversibla 3/2-ventiler, öppna i normalt läge T32N-A Q Två monostabila reversibla 3/2-vägsventiler, stängda i normalt läge T32W-A R Två monostabila reversibla 3/2-vägsventiler, styrsida 14 öppen i normalt läge, styrsida 12 stängd i normalt läge 5/2-vägsventiler: B52 J Bistabil 5/2-ventil D52 D Bistabil 5/2-ventil, dominerande M52-A M Monostabil 5/2-vägsventil, pneumatiskt återställd M52-M O Monostabil 5/2-vägsventil, mekaniskt återställd 5/3-vägsventiler: P53C-M G 5/3-vägsventil, stängd i mittläget P53E-M E 5/3-vägsventil, avluftad i mittläget P53U-M B 5/3-vägsventil, öppen i mittläget Tab. 1/2: Ventilfunktionsmärkning i typkoden Ytterligare information om ventilerna finns i bilaga B. 1-8

23 1. Komponentöversikt Manuell manövrering (MM) Den manuella manövreringen används främst vid idrifttagning av pneumatikanläggningen för kontroll av ventilens/ventil-aktuator-kombinationens funktion och verkningssätt. Manuell manövrering (MM) gör att ventilen går att påverka när den är utan elektrisk styrning och ström. Endast tryckluftsmatningen måste vara tillkopplad. Beroende på ventiltyp finns det olika varianter av den manuella manövreringen. Manuell manövrering, variant Ventiler med centralkontakt Ventiler med fyrkantskontakt form C endast återfjädrande X X återfjädrande/låsbar X täckt X Tab. 1/3: Manuell manövrering, varianter Hur den manuella manövreringen används beskrivs i Tab. 4/4 och Tab. 4/5. Täckt manuell manövrering Den manuella manövreringen är täckt av en folie som skyddar mot oavsiktlig aktivering. 1-9

24 1. Komponentöversikt Pilotluftförsörjning av magnetspolar Pilotluftförsörjningtypen bestäms av ventiltypen (intern eller extern styrluft). Ventiler för drift med extern styrluft kännetecknas i typkoden med Z, t.ex. VSVA-B-T32C-AZH-A1-1-R2. Indelning i tryckzoner Ventilblocket VTIA kan delas in i tryckzoner: Vid uteslutande användning av en storlek kan max. 2 tryckzoner delas in. Vid kombination av storlekarna 18 mm och 26 mm kan max. 3 tryckzoner delas in. Tryckzonerna delas in genom särskilda tätningsplattor som sätts in i följande kanaler (se Bild 1/2). Följande kanaler kan separeras med tätningsplattor: Matningskanal (1) Avluftningskanal (3) Avluftningskanal (5) Vid ventilblock VTIA matas extern styrluft via ändplattorna. En tryckzonsseparering av pilotkanalerna 12 och 14 är inte möjlig. 1-10

25 1. Komponentöversikt Kanal 5 2 Kanal 3 3 Kanal 1 4 Tätningsplatta Bild 1/2: Tätningsplattor Vertikal utbyggnad På varje ventilplats mellan anslutningsplattan och ventilen kan ytterligare pneumatikkomponenter monteras. Den vertikala utbyggnaden gör det möjligt att lägga till vissa extrafunktioner. Följande bild visar möjliga komponenter: 1-11

26 1. Komponentöversikt Komponent Ventil med centralkontakt Typ VSVA-B-...-R... Alternativ: Ventil med fyrkantskontakt Typ VSVA-B-...-C1 Alternativ: Blindplatta för att täcka över en ledig ventilplats Typ NDV-...-VDMA Vertikal utbyggnad, tillvalskomponenter: 1) Tryckregulatorplatta typ VABF-S3-1R... (med eller utan manometer), beskrivning av funktionen, se följande avsnitt. Strypbackventilplatta typ VABF-S4-...F1B1-... Den här plattan stryper frånluften i kanalerna 3 och 5 på ventilen för att ställa in aktuatorns hastighet. Vertikal tryckspärrplatta typ VABF-S3-...L1D1... Med den här plattan kan en ventil stängas av från ventilblockets arbetstryck. På så sätt kan ventilen demonteras utan att ventilblockets tryck frånkopplas. Vertikal tryckmatningsplatta typ VABF-S3-...P1A3... Med den här plattan kan en ventil försörjas med ett individuellt arbetstryck oberoende av arbetstrycket i ventilblocket. Anslutningsplatta typ NAW-... 1) Anvisningar för montering av komponenter för vertikal utbyggnad, se kapitel 3 Tab. 1/4: Pneumatikmodulens komponenter i ventilblocket VTIA 1-12

27 1. Komponentöversikt Vertikalanslutningens komponenter är märkta med typkoder på ventilblocket VTIA... Typkoden är tryckt på komponentens sida. En kod i typkoden markerar komponentens funktion. R1itypkoden VABF-S3-1R1C2-C-10 betyder t.ex. att komponenten är en P-tryckregulator med ett reglerområde på 10 bar. Med hjälp av följande tabell kan komponenterna för vertikal utbyggnad identifieras. Ventilerna är betecknade med identifieringskoder i försäljningsdokumentation och i Festos konfigurator. Kod i typkoden ID-kod Komponenter förvertikal utbyggnad R ZF Tryckregulatorplatta för anslutning 1, reglerområde bar R ZH Tryckregulatorplatta för anslutning 2, reglerområde bar R ZG Tryckregulatorplatta för anslutning 4, reglerområde bar R ZI Tryckregulatorplatta för anslutning 2 och 4, reglerområde bar R ZM Tryckregulatorplatta för anslutning 2, reglerområde bar, reversibel R ZN Tryckregulatorplatta för anslutning 4, reglerområde bar, reversibel R ZJ Tryckregulatorplatta för anslutning 2 och 4, reglerområde bar, reversibel R ZA Tryckregulatorplatta för anslutning 1, reglerområde bar R ZC Tryckregulatorplatta för anslutning 2, reglerområde bar R ZB Tryckregulatorplatta för anslutning 4, reglerområde bar R ZD Tryckregulatorplatta för anslutning 2 och 4, reglerområde bar R ZK Tryckregulatorplatta för anslutning 2, reglerområde bar, reversibel R ZL Tryckregulatorplatta för anslutning 4, reglerområde bar, reversibel R ZE Tryckregulatorplatta för anslutning 2 och 4, reglerområde bar, reversibel F1B1 X Strypbackventilplatta för strypning av frånluften i kanalerna 3 och 5 Tab. 1/5: Märkning av komponenterna för vertikal utbyggnad i typkoden 1-13

28 1. Komponentöversikt Tryckregulatorplattor P-tryckregulator (ID-kod ZF och ZA) Funktionssätt: P-tryckregulatorn reglerar trycket före ventilen i kanal 1 (P). På så sätt har kanalerna 2 och 4 samma reglertryck. Vid avluftning avluftar systemet från kanal 2 till kanal 3 och från kanal4tillkanal5iventilen. Fördelarna med tryckregulatorn är följande: Tryckregulatorn påverkas inte av avluftningen eftersom regleringen sker före ventilen. Tryckregulatorn kan alltid ställas in eftersom det alltid finns tryck från ventilblocket. Användningsexempel: På arbetsanslutningarna 2 och 4 krävs ett lika högt utgångstryck. Ett lägre utgångstryck (t.ex. 3 bar) än arbetstrycket i ventilblocket (t.ex. 8 bar) krävs. 1-14

29 1. Komponentöversikt AB-tryckregulator (ID-kod ZI och ZD) Funktionssätt: AB-tryckregulatorn reglerar trycket i kanalerna 2 (B) och 4 (A) efter att tryckmediet har strömmat genom ventilen. Avluftning sker via ventilen och tryckregulatorn från kanal 2 till kanal 3 och från kanal 4 till kanal 5. Exemplet nedan visar följande kopplingsläge: Tilluften leds från kanal 1 genom tryckregulatorplattan och genom ventilen till tryckregulator B, där den regleras, och därefter till anslutning 2 på anslutningsplattan. Frånluften leds via kanal 4 till tryckregulator A och avluftas sedan via ventilen i kanal 5. Anslutning Anslutning Kanal 5 (avluftning) 3 Kanal 3 (avluftning) 2 Kanal 1 (tilluft) Bild 1/3: AB-tryckregulator 1-15

30 1. Komponentöversikt Begränsningar: Avluftningsflödet begränsas av tryckregulatorn. Tryckregulatorn kan inte ställas in under avluftning. Tryckregulatorn kan t.ex. inte ställas in för kanal 4, om ventilen tillför luften från kanal 1 till kanal 2 och avluftar från kanal 4 till kanal 5 i kopplingsläget. Användningsexempel: När två olika utgångstryck krävs på anslutningarna 2 och 4 istället för ventilblockets arbetstryck. När den reversibla tryckregulatorn inte kan användas. T.ex. vid användning av 2x3/2-vägsventiler med samlad pilotavluftning 82/84 eller när en strypbackventilplatta används. Reversibla AB-tryckregulatorer (ID-kod ZJ och ZE) Funktionssätt: Vid reversibel tryckregulator delas tilluften upp (kanal 1) och leds direkt till de båda tryckregulatorerna. Den reglerade tilluften ligger på i kanalerna 3 och 5 vid ventilen. Ventilen drivs på så sätt reversibelt (se bild). Det innebär: Kanal 3 leder utgångstrycket till anslutning 2 Kanal 5 leder utgångstrycket till anslutning 4 Exemplet nedan visar följande kopplingsläge: Tilluften i kanal 1 leds till tryckregulatorplattan på tryckregulator A och B, där den regleras, och leds därefter till anslutningarna 3 och 5 på ventilen. I ventilen leds luften till anslutning 2 på anslutningsplattan. Frånluften leds via kanal 4 till tryckregulatorplattan, delas upp och avluftas genom kanalerna 3 och

31 1. Komponentöversikt Anslutning Anslutning Kanal 5 (avluftning) 3 Kanal 3 (avluftning) 2 Kanal 1 (tilluft) Bild 1/4: Reversibel AB-tryckregulator Fördelar med AB-tryckregulatorn: Snabbare takttider 50 % högre avluftningsflöde eftersom avluftningen inte sker via tryckregulatorn. Dessutom utsätts tryckregulatorn för mindre belastning. Kräver ingen snabbavluftningsventil. Frånluften samlas komplett via ventilblocket. Tryckregulatorn har alltid arbetstryck eftersom reglering sker före ventilen. Det innebär att båda regulatorer alltid kanställasinsamtidigtochoberoendeavventilens kopplingsläge. På en AB-tryckregulator måste därför ventilen koppla om. 1-17

32 1. Komponentöversikt Nackdelar med AB-tryckregulatorn: 2x3/2-vägsventiler (ID-kod H, K och N) kan inte användas i kombination med pilotavluftning 82/84, eftersom reversibelt tryck finns på ventilens gränssnitt. Ingen bra kombination finns med en mellanplatta för strypning. Användningsexempel: När två olika tryck behövs i kanalerna 2 och 4 istället för ventilblockets arbetstryck. Vid behov av snabb avluftningskapacitet. När tryckregulatorn alltid ska vara inställbar på båda sidor. För information om installering av tryckregulatorn, se kapitel

33 1. Komponentöversikt På ventilblocket VTIA utan vertikal utbyggnad finns följande pneumatiska anslutnings- och manöverelement: Manuell manövrering (MM) (för varje pilotluftförsörjning) 6 Arbetsanslutningar (4), för varje ventilplats 2 Frånluftsanslutning (3) ventil 3 Matningsanslutning (1) arbetstryck 4 Avluftningsanslutning (5) ventiler 5 Arbetsanslutningar (2), för varje ventilplats Bild 1/5: 7 Pilotluftsanslutning (14) för matning av extern styrluft 8 Pilotavluftningsanslutning (12) för samlad avluftning av pilotluft (ej ISO-konform) vid ventiler med motsvarande konfigurering Pneumatiska anslutnings- och manöverelement på ventilblock VTIA 1-19

34 1. Komponentöversikt På komponenterna för vertikal utbyggnad finns följande anslutnings- och manöverelement: Tryckregulatorplatta Strypbackventilplatta 4 Vertikal tryckspärrplatta Vertikal tryckmatningsplatta Anslutning för manometer (kan vridas 90 ) 2 Manometer (tillval) 3 Inställningsratt med frigång och låsbar spärr 4 Justeringsskruv för strypflöde 5 Skruv för avstängning av arbetstrycket för en ventilplats 6 Matningsanslutning 1 (individuellt arbetstryck för en ventilplats) Bild 1/6: Manöver- och anslutningselement till komponenterna för vertikal utbyggnad 1-20

35 1. Komponentöversikt Ventilblocket VTIA med ventiler med centralkontakt består av följande elektriska komponenter: 1 Centralkontakt 1 Bild 1/7: Elektriska komponenter på ventilblock VTIA med ventiler med centralkontakt Ventilblocket VTIA med ventiler med fyrkantskontakt består av följande elektriska komponenter: 1 Elektrisk anslutning 14 enligt DIN EN Elektrisk anslutning 12 enligt DIN EN Bild 1/8: Elektriska komponenter på ventilblock VTIA med ventiler med fyrkantskontakt 1-21

36 1. Komponentöversikt På ventilblocket VTIA finns följande elektriska anslutningsoch indikeringselement: Indikering av signaltillstånd (gul LED) för pilotluftförsörjningen, i anslutningskabel med kontaktdon typ KMEB LED eller KMEB LED 3 M8-/M12-centralkontakt 4 Indikering av signaltillstånd (gula LED:er) för pilotluftförsörjning 2 Fyrkantskontakt enligt DIN EN på ventiler av typen VSVA-B-...-C1 Bild 1/9: Elektriska anslutnings- och indikeringselement för ventilblock VTIA 1-22

37 Montering Kapitel 2 Montering 2-1

38 2. Montering Innehållsförteckning 2. Montering Allmän information om montering och demontering Monteringsvarianter Montering/demontering på reläskena Väggmontering/-demontering Montering av märkskyltar (tillval)

39 2. Montering Kapitelinnehåll Ventilblocket VTIA levereras färdigmonterat från fabriken. I detta kapitel beskrivs montering och demontering av: det kompletta ventilblocket (reläskenor och väggmontering) skylthållare Ytterligare information Information om byte eller tillägg av pneumatikkomponenter finns i kapitel

40 2. Montering 2.1 Allmän information om montering och demontering Varning Oönskade rörelser hos anslutna arbetselement och okontrollerade rörelser hos lösa slangar kan leda till personskador eller materiella skador. Innan montering, installation och underhåll påbörjas ska följande kopplas från: Tryckluftsförsörjning Matnings- och lastspänningen Information Var försiktig vid all hantering av ventilblockets moduler och komponenter. Observera särskilt följande: Följ angivna vridmoment. Det finns elektrostatiskt känsliga komponenter. Vidrör därför inga kontaktytor. 2-4

41 2. Montering 2.2 Monteringsvarianter Ventilblocket VTIA kan monteras på två olika sätt: Monteringssätt Montering på reläskena Väggmontering Beskrivning Ventilblocket är avsett för montering på reläskena (bärskena enligt EN 60715). Följ säkerhetsanvisningarna i följande kapitel. Reläskenan fästs i styrspåret på baksidan av ventilblocket. Ändplattorna och anslutningsplattorna har hål för väggmontering. Festo rekommenderar att utöver hålen i ändplattorna även använda hålen i var fjärde anslutningsplatta vid väggmontering (se även information om vibrationer och stötar i bilaga A, Tab. A/2) Tab. 2/1: Monteringstyper för ventilblock VTIA Information Montera ventilblocket VTIA så att det finns tillräckligt med utrymme för värmeavledning, och beakta gränsvärdena för temperaturområdet (se Tekniska data). 2-5

42 2. Montering Montering/demontering på reläskena Observera Kontrollera att ventilblocket VTIA inte är för tungt för reläskenan och att reläskenan kan klara torsion, t.ex. genom den vertikala utbyggnaden. Observera uppgifterna i EN och uppgifterna om vibrationer och stötar i Tekniska data i bilaga A vid montering på reläskena. Montering på reläskena utan klämenhet är inte tillåten. Vid snett monteringsläge eller vid svängande belastning ska reläskenans klämenhet säkras ytterligare mot förskjutning med de avsedda låsskruvarna (se Bild 2/1, siffran 2) mot att det lossas/öppnas otillbörligen. För montering av ventilblocket VTIA på reläskena behövs monteringssats VTIA- -A1 (artikelnummer ) för 26 mm bredd och VTIA- A2 (artikelnummer ) för 18 mm bredd. Dessa satser består av 2 skruvar M4 och 2klämstycken. Ventilblock VTIA 1 1 Monteringsalternativ 1 Hål för reläskenans klämenheter Tab. 2/2: Hål för reläskenans klämenhet 2-6

43 2. Montering Montering Gå tillväga enligt följande: 1. Se till att ventilblocket inte är för tungt för fästytan (vikt, se bilaga A, Tab. A/4). 2. Montera reläskenan (reläskena EN x7,5; bredd 35 mm, höjd 7,5 mm). Se till att det finns tillräckligt utrymme för anslutning av försörjningsledningar och -slangar. 3. Fäst reläskenan med ca 100 mm mellanrum på fästytan. 4. Montera reläskenornas klämenheter (se Tab. 2/2). 5. Haka fast ventilblocket på reläskenan (se Bild 2/1, pil (A)). 6. Sväng ventilblocket mot reläskenan (se Bild 2/1, pil (B)). Se till att klämstycket ligger horisontellt med reläskenan. 1 Reläskena 2 Klämstycke för reläskenans klämenhet 3 Låsskruv för reläskenans klämenhet (A) (B) Bild 2/1: Montering av ventilblock VTIA på reläskena 2-7

44 2. Montering 7. Säkra ventilblocket VTIA från att glida eller tippa genom att dra spårskruven med 1,3 Nm. 1 Reläskena 2 Klämstycke för reläskenans klämenhet Bild 2/2: Vy bakifrån: Montering på reläskena 2-8

45 2. Montering Demontering Gå tillväga enligt följande: 1. Lossa låsskruven i reläskenans klämenhet (skruvarnas position, se Tab. 2/2). Säkerställ att klämstycket ligger horisontellt med reläskenan. 2. Sväng ventilblocket VTIA framåt från reläskenan (se Bild 2/3, pil (B)). 3. Lyft ventilblocket från reläskenan (se Bild 2/3, pil (A)). 1 Reläskena 2 Klämstycke för reläskenans klämenhet 3 Låsskruv för reläskenans klämenhet (A) (B) Bild 2/3: Demontering av ventilblocket VTIA från reläskenan 2-9

46 2. Montering Väggmontering/-demontering Ändplattorna och anslutningsplattorna har hål för väggmontering. Observera Ventilblocket VTIA kan böjas och därmed skadas om det monteras på en ojämn, böjlig yta. Montera endast ventilblocket på en jämn, stabil yta. Montering Gå tillväga enligt följande: 1. Se till att fästytan är jämn och kan bära ventilblocket VTIA (vikt se bilaga A, Tab. A/4). Se till att det finns tillräckligt med utrymme för anslutning av försörjningsledningar och -slangar. 2. Borra monteringshål i fästytan. Information Vid väggmontering av ventilblocket rekommendering Festo: Använd förutom hålen i ändplattorna även hålen i var fjärde anslutningsplatta. Följ därvid även uppgifterna om vibrationer och stötar i bilaga A. 3. Fäst ventilblocket på fästytan med motsvarande långa skruvar (se även Tab. 2/3). 2-10

47 2. Montering Ventilblock VTIA Monteringsalternativ Ändplattor: 1 Fyra hål för M4-skruvar Per anslutningsplatta: 2 Ett hål för M3-skruv för bredd 18 mm Ett hål för M4-skruv för bredd 26 mm Tab. 2/3: Möjligheter för väggmontering av ventilblock VTIA Demontering Gå tillväga enligt följande: 1. Säkra det monterade ventilblocket mot att falla ned innan du lossar det från fästytan. 2. Lossa fästskruvarna (se Tab. 2/3). 3. Ta bort ventilblocket från fästytan. 2-11

48 2. Montering 2.3 Montering av märkskyltar (tillval) För identifiering av magnetspolarna kan märkskyltar monteras enligt tabellen nedan. Montering Kläm fast märkskyltarna i snäppfästena på ventilen, pilotluftförsörjningen alt. honkontakten (se bild). Ventil med centralkontakt VSVA-B-...-R... Honkontakt KMEB och KMEB för ventil med fyrkantig hankontakt Typ VSVA-B-...-C1 Bild 2/4: Montering av märkskyltar 2-12

49 Installation Kapitel 3 Installation 3-1

50 3. Installation Innehållsförteckning 3. Installation Förbehandling av tryckluft Drift med ej dimsmord tryckluft Drift med dimsmord tryckluft Allmän anslutningsteknik Anslutning av slangar Anslutning av ventilblock VTIA Samlad avledning av styr- och ventilationsfrånluft Pilotstyrning (styrluft) Ventilblocket VTIA indelad i flera tryckzoner Reversibel drift av ventilblock VTIA Drift av ventilblock VTIA med reversibla 2x3/2-vägsventiler Drift av ventilblocket VTIA med reversibla tryckregulatorer Inställning av tryckregulatorer Vakuum-/lågtrycksdrift Anslutning av pneumatiska slangar Anslutning av elkablar Ventilernas adresser

51 3. Installation Kapitelinnehåll I detta kapitel beskrivs hur ventilblocket VTIA ansluts med kablar och slangar. Kapitlet omfattar: Allmän information om förberedelser för tryckluft och slangdragning Information om pilotluftförsörjning med intern eller extern styrluft Anvisningar för användning av ventilblocket med olika tryckzoner Information om drift av ventilblocket med reversibel 2x3/2-vägsventil Montering av QS-skruvkopplingar Anslutning av spänningsförsörjning Jordning av ventilblocket 3-3

52 3. Installation 3.1 Förbehandling av tryckluft Observera Ofiltrerad eller felaktigt dimsmord tryckluft förkortar ventilblockets livslängd Drift med ej dimsmord tryckluft Observera För hög restoljehalt i tryckluften förkortar ventilblockets livslängd. Vid användning av biologiska oljor (oljor som är uppbyggda av syntetiska eller nativa estrar, t.ex. rapsoljemetylester) får restoljehaltens maxvärde på 0,1 mg/m 3 inte överskridas (se ISO , klass 2). Vid användning av mineraloljor (t.ex. HLP-oljor enligt DIN 51524, del 1-3) eller motsvarande oljor baserade på polyalfaolefiner (PAO) får restoljehaltens maxvärde på 5 mg/m 3 inte överskridas (se ISO , klass 4). Därmed undviks funktionsstörningar hos ventilerna. En högre restoljehalt än så är oavsett kompressorolja inte tillåten, eftersom grundsmörjmedlet annars sköljs bort efter hand. 3-4

53 3. Installation Drift med dimsmord tryckluft Kör om möjligt anläggningen med tryckluft som inte är dimsmord. Det skonar miljön. Pneumatikventiler och aktuatorer från Festo behöver vid avsedd användning inte smörjas ytterligare och har ändå en lång livslängd. Observera Drift med dimsmord tryckluft leder till att engångssmörjningen som krävs för oljefri drift sköljs bort. Beakta informationen nedan om du inte kan avstå från dimsmord tryckluft. Den tryckluft som förbehandlas efter kompressorn måste ha lika hög kvalitet som ej dimsmord tryckluft. Kör om möjligt inte hela anläggningen med dimsmord tryckluft. Installera om möjligt alltid dimsmörjare direkt före den aktiva aktuatorn. Observera Felaktig tillsatsolja och för hög oljehalt i tryckluften förkortar ventilblockets livslängd. Använd Festo specialolja OFSW-32 eller de alternativ som är listade i katalogen (motsvarande DIN HLP32, grundviskositet 32 CST vid 40 C). Tillsatssmörjningen får inte överstiga 25 mg/m 3 (ISO klass 5). Kontrollera att dimsmörjaren är korrekt inställd (se nästa avsnitt). Därmed undviks funktionsstörningar hos ventilerna. 3-5

54 3. Installation Inställning av Vid arbetande maskin (karakteristiskt drifttillstånd) 0,2 dimsmörjaren till max. 1 droppe/minut eller 0,5 till 5 droppar/1 000 l luft. Inställningskontroll Nedan beskrivs några tillvägagångssätt för att kontrollera dimsmörjarinställningen. Gå tillväga enligt följande: Kontrollera luftberedningsenheterna med avseende på kondensat och dimsmörjarinställning två gånger i veckan. 1. Kontrollera den aktuator som är längst bort från dimsmörjaren. 2. Kontrollera ventilblocket som startar detta arbetselement. 3. Ta bort ljuddämparen (om sådan finns) på anslutning 3/5. 4. Håll en vit kartongbit 10 cm från frånluftshålet. 5. Låt anläggningen gå ett tag. Kartongbiten får endast färgas svagt gult. Droppande olja är ett tydligt bevis på för mycket dimsmörjning. Ett ytterligare tecken på för mycket dimsmörjning är ljuddämparens färg ochtillstånd. En tydlig gul färg på filterelementet eller oljedroppar på ljuddämparen indikerar att dimsmörjaren har ställts in för högt. 3-6

55 3. Installation 3.2 Allmän anslutningsteknik Varning Oönskade rörelser hos anslutna arbetselement och okontrollerade rörelser hos lösa slangar kan leda till personskador eller materiella skador. Innan montering, installation och underhåll påbörjas ska följande kopplas från: Tryckluftsförsörjning Matnings- och lastspänningen. Beakta följande: Ventilblockens komponenter har elektrostatiskt känsliga delar. Beröring av kontaktytorna på anslutningskontakter och hantering som strider mot hanteringsföreskrifterna för elektrostatiskt känsliga komponenter kan leda till att komponenterna förstörs. 3-7

56 3. Installation Anslutning av slangar I allmänhet minskar luftflödet vid användning av vinkelkopplingar eller fördelningskopplingar. Anslutning Gå tillväga enligt följande: 1. Skjut slangen till anslaget i eller över skruvkopplingens slanganslutning. 2. Dra åt klämskruven 1 eller dra vid behov klämringen 2 över slanganslutningen. 3. Förslut de anslutningar som inte används med blindpluggar Du får en bättre översikt över anläggningen genom att bunta ihop slangarna med: buntband eller slanghållarlist Bild 3/1: Montering av slangar 3-8

57 3. Installation Lossa Gå tillväga enligt följande: Varning Trycksatta pneumatiska slangar kan vid demontering röra sig okontrollerat, vilket kan leda till personskador. Genomför följande steg innan du lossar pneumatikslangarna på ventilblocket: Frånkoppla tryckluftsförsörjningen. Se till att alla pneumatikslangar är trycklösa. Avlufta alla aktuatorer som styrs av ventiler som är stängda i normal- eller mittläge. 1. Märk samtliga pneumatikslangar. 2. Lossa klämskruven 1 i skruvkopplingen eller tryck vid behov ned klämringen i skruvkopplingen 2 med exempelvis lösgöringsverktyget QSO från Festo. 3. Dra ut slangen ur skruvkopplingen. 1 2 Bild 3/2: Demontering av slangar 3-9

58 3. Installation 3.3 Anslutning av ventilblock VTIA På ventilplatser som inte används (ventilplatser med blindplattor) bör arbetsanslutningarna (2 resp. 4) förslutas med blindpluggar eller gängade blindpluggar för att skyddas mot smuts. För att garantera att ventilblocket utvecklar högsta möjliga prestanda rekommenderas att matningen i följande fall sker med mer än en tilluftsledning och i förekommande fall frånluftsledning: när cylindrar med stor volym ska drivas med hög hastighet när flera ventiler (t.ex. 10 ventiler) ska kopplas till genomströmning samtidigt. Ventilblock VTIA som har ventiler med storlekarna 18 mm och 26 mm kan dessutom matas via adapterplattan (se Byte av anslutningsplatta, adapterplatta eller ändplattor). 3-10

59 3. Installation Samlad avledning av styr- och ventilationsfrånluft Enligt normen ISO ska anslutningarna 12 och 14 användas för att förse ventilblocket med extern styrluft. Ventiler från Festo för ventilblocket VTIA behöver endast matas med styrluft via kanal 14. Vid reversibla 2x3/2-vägsventiler från Festo krävs även tryck via kanal 12 för den interna pneumatiska fjädern. Detta tryck ska motsvara pilottrycket i kanal 14. Om ventilblocket VTIA har ventiler som är konfigurerade för samlad pilotavluftning och ventilationsluft via kanal 12, får inte kanal 12 trycksättas. Dessa ventiler kan annars inte koppla om. Ta därför hänsyn till följande punkter om kanal 12 ska användas för samlad avledning av styr- och ventilationsluft: Ventilblocket har inte reversibla 2x3/2-ventiler. Ventilblocket har inte ventiler från andra tillverkare. Tätningarna mellan anslutningsplattorna och ventilerna måste vara monterade på rätt ställe (se kapitel 5.4.1). 3-11

60 3. Installation Pilotstyrning (styrluft) Information För ventilblocket VTIA finns utöver de reversibla ventilerna även alla andra ventiltyper i två pilotstyrningsvarianter: Ventiler för intern styrluft Ventiler för extern styrluft Ventiler för extern styrluft har beteckningen Z i typkoden. Festo rekommenderar användning av ventiler med samma pilotstyrningsvariant (antingen intern eller extern styrluft) på ventilblocket VTIA. Kontrollera innan idrifttagning av ventilblocket VTIA vilken pilotstyrningsvariant dina ventiler är avsedda för. Om ventilblocket VTIA även har utrustats med reversibla 2x3/2-ventiler (ID-kod P, Q och R), ska styrluften även matas via anslutning 12. Den pneumatiska fjädern i dessa ventiler försörjs via denna anslutning. Intern styrluft Extern styrluft Om driftstrycket ligger inom området för det nödvändiga pilottrycket (se bilaga A, Tab. A/5) så kan ventiler användas för intern styrluft. Styrluften avgrenas i dessa ventiler från matningskanal 1. Om arbetstrycket ligger utanför området för det nödvändiga pilottrycket för ventilerna (se bilaga A, Tab. A/5 och Bild A/1 Bild A/2) så måste ventiler för extern styrluft användas. Mata extern styrluft via anslutning 14. Under vissa förutsättningar (se avsnitt 3.3.1) kan styr- och ventilationsfrånluft avledas via anslutning

61 3. Installation Information Om du använder reglerad extern styrluft, är en säker, störningsfri drift av ventilblocket VTIA möjlig även vid t.ex. varierande drifttryck. Den externa styrluften matas in för alla magnetspolar via anslutningen 14 på den vänstra eller högra ändplattan. Detta gäller även då ventilblocket drivs med olika tryckzoner (se Bild 3/3). Ställ in pilottrycket enligt uppgifterna i bilaga A, Tab. A/5 och motsvarande diagram Bild A/1 Bild A/2. Ventilplats med vertikal tryckspärrplatta: På denna ventilplats är kanal 14 spärrad av en vertikal tryckspärrplatta (se bilaga B, Tab. B/10). Ventilen matas med intern styrluft. 3-13

62 3. Installation Ventilblocket VTIA indelad i flera tryckzoner Information Observera följande för ventilblock av typen VTIA som drivs med intern styrluft och har flera tryckzoner: Styrluften avgrenas centralt för alla magnetspolar från tryckluftsanslutning 1 i den högra ändplattan. Den tryckzon som försörjs via försörjningsanslutning 1 i den högra ändplattan måste drivas med ett tryck som minst motsvarar det pilottryck som krävs för ventilblocket (se bilaga A, motsvarande diagram Bild A/1 Bild A/2). Tryckzonerna delas in genom förslutningsskivor som monteras i kanalerna 1, 3 och 5. Ventilblock VTIA som uteslutande har ventiler av en storlek, kan max. ha två tryckzoner. Ventilblock VTIA med storlekarna 18 mm och 26 mm kan max. ha tre tryckzoner. Bilden nedan visar exempel på ordningsföljden hos matningsrespektive avluftningsanslutningar till ventilerna på ett ventilblock VTIA med spärrade kanaler 1, 3 och 5. Anslutningarna 1 resp. 3 och 5 är: Tryckzonen ytterst till vänster via vänster ändplatta Tryckzonen i mitten via adapterplattan Tryckzonen ytterst till höger via höger ändplatta Extern styrluft kan matas in för hela ventilblocket via anslutning 14 på vänster eller höger ändplatta. 3-14

63 3. Installation Tryckzon 1 2 Tryckzon 2 3 Tryckzon 3 4 Matning av tryckzon 3 via höger ändplatta 5 Matning av tryckzon 2 (tryckzonen i mitten) via adapterplatta (förutsatt att ventilblocket har båda storlekarna) 6 Matning av tryckzon 1 via vänster ändplatta Bild 3/3: Exempel på ventilblock VTIA med 3 tryckzoner och pilotstyrning med extern styrluft 3-15

64 3. Installation Reversibel drift av ventilblock VTIA Vid reversibel drift av ventilblocket VTIA matas drifttrycket via anslutningarna 3 och 5 och frånluften avleds via anslutning 1. Information Använd ett reversibelt drivet ventilblock VTIA endast med extern styrluft Drift av ventilblock VTIA med reversibla 2x3/2-vägsventiler Information Om reversibla 2x3/2-ventiler (ID-kod P, Q och R) används på ventilblocket tillsammans med standard 2x3/2-ventiler (ID-kod H, K och N), måste du använda de reversibla ventilerna i en separat tryckzon. Undantag: Om de reversibla 2x3/2-ventilerna har reversibla tryckregulatorer (ID-kod ZJ och ZE) (se bilaga B Tab. B/5 och Tab. B/8 för kopplingsscheman), så krävs ingen separat tryckzon. Ventilblocket VTIA kan användas under följande omständigheter med reversibla 2x3/2-ventiler (ID-kod P, Q och R). Styrluft och ventilationsluft får inte avledas samlat. De reversibla 2x3/2-ventilerna kräver tryckluft på kanal 12 för den pneumatiska luftfjädern. Kanal 12 är därmed inte tillgänglig för kombinerad styr- och ventilationsfrånluft. Ventiler som konfigurerats för avluftning via kanal 12 kan därmed inte längre koppla om (se kapitel 5.4.1). 3-16

65 3. Installation Drift av ventilblocket VTIA med reversibla tryckregulatorer Information Drift av ventilblock VTIA med reversibla tryckregulatorer (ID-kod ZM, ZN, ZJ, ZK, ZL och ZE): Reversibla tryckregulatorer får inte användas på ventilblock som körs reversibelt. Standard 2x3/2-vägsventiler med (ID-kod H, K och N) (ejt reversibla ventiler) får inte användas med reversibla tryckregulatorer. Vid kombination av reversibla 2x3/2-ventiler (ID-kod P, Q och R) med reversibla tryckregulatorer är ingen separat tryckzon nödvändig. I denna kombination sker tryckmatningen via kanal 1 och frånluften leds bort via kanalerna 3 och 5. Pilottrycket ska tillföras via kanal 12 och Inställning av tryckregulatorer Tryckregleringsplattorna kan ställas in på två sätt: enkelt och smidigt med inställningsratten med insexskruven i inställningsratten 3-17

66 3. Installation Inställning av tryckregulatorn med hjälp av inställningsknappen Gå tillväga enligt följande: 1. Dra ut inställningsknappen 1 ur säkringsläget 4 så långt det går, till inställningsläget 2 (se Bild 3/4). 2. Ställ i detta läge in önskad regleringsstorlek genom att vrida på inställningsknappen (se Flödesdiagram för tryckregleringsplattorna i bilaga A). 3. Tryck in inställningsknappen i friläget 3.I detta läge kan inställningsknappen vridas utan att reglerstorheten förändras. Vrid inställningsratten mot tryckregulatorplattan. 4. Tryck nu in inställningsknappen i den låsbara spärren i säkringsläget Inställningsratt 2 Inställningsratt i inställningsläge 3 Inställningsratt i frigångsläge 4 Inställningsratt i säkringsläge Bild 3/4: Inställning av tryckregleringsplattorna med hjälp av inställningsknappen 3-18

67 3. Installation Inställning av tryckregulatorn med hjälp av inställningsskruv Information Om utrymmet runt inställningsratten inte räcker till vid inställning av tryckregulatorn kan du använda insexskruven i inställningsratten. Gå tillväga enligt följande: Ställ i detta läge in önskad regleringsstorlek genom att vrida på justeringsskruven (se Flödesdiagram för tryckregleringsplattorna i bilaga A). 1 Justeringsskruv, insex (NV 2,0) 1 Bild 3/5: Inställning av tryckregleringsplattorna med hjälp av inställningsskruven 3-19

68 3. Installation Vakuum-/lågtrycksdrift Information Standard 2x3/2-vägsventiler (ID-kod H, K och N) lämpar sig inte för vakuum- respektive lågtrycksdrift via anslutning 1. Driv dessa ventiler i en separat tryckzon. Arbetstrycket för denna tryckzon ska ställas in enligt diagrammet i bilaga A, Bild A/1. Följande förutsättningar ska vara uppfyllda vid drift av ventilblocket VTIA vid matningsanslutning 1 med vakuum eller lågtryck på -0, bar: Endast nedanstående ventiler används för reglerad extern styrluft: monostabila 5/2-vägsventiler (kod M52-AZ / M52-MZ) bistabila 5/2-ventiler (kod B52-Z / D52-Z) 5/3-mittlägesventiler (kod P53C-Z /P53E-Z /P53U-Z) reversibla 2x3/2-vägsventiler (kod T32F-AZ / T32N-AZ/T32W-AZ). Dessa ventiler ska användas i en separat tryckzon med vakuum eller lågtryck via anslutning 3 och

69 3. Installation Anslutning av pneumatiska slangar Information Förslut alla anslutningar som inte används på ventilblocket med blindpluggar. Montera skruvkopplingarna respektive ljuddämparna enligt följande tabell. De pneumatiska anslutningarnas läge visas i Bild 3/6. Anslut därefter slangarna. Kabel Anslutningsmärksiffra (ISO 5599) Anslutningsdimension (ISO 228) Anslutning 1) Tryckluft eller vakuum 1 Storlek 26 mm: G½ Storlek 18 mm: Gy G½ Storlek 26 mm: G¼ Storlek 18 mm: Gx Ventilernas samlade avluftning 3resp. 5 Storlek 26 mm: G½ Storlek 18 mm: Gy G½ Skruvkoppling på ändplattorna Skruvkoppling på adapterplattan Skruvkoppling på vertikal matarplatta Skruvkoppling på ändplattorna Skruvkoppling på adapterplattan Pilotluft (extern styrluft) 2) 14 Gx Skruvkoppling på ändplattorna Överensstämmer med ISO-standard: Pilotluft (extern styrluft) Matningsluft för de rev. 2x3/2-vägsventilernas pneumatiska fjädrar 12 Alternativ, överensstämmer inte med ISO-standard: 3) Samlad pilotavluftning av pilotluftförsörjningen 4) 3-21

70 3. Installation Kabel Anslutningsmärksiffra Anslutningsdimension Anslutning 1) (ISO 228) (ISO 5599) Arbetsluft eller -vakuum 2resp. 4 Storlek 26 mm: G¼ Storlek 18 mm: Gx Skruvkoppling på anslutningsplattorna 1) Beroende på din beställning kan ventilblocket redan vara utrustad med skruvkopplingar. 2) Den externa styrluften matas vanligtvis in via anslutning 14. 3) Förutsättning: Ventilblocket har ventiler från Festo (förutom reversibla 2x3/2-vägsventiler) 4) Beakta följande information om styrfrånluften ska ledas bort samlat. Tab. 3/4: Pneumatiska anslutningar till ventilblocket VTIA Information Om ventilblocket VTIA används enligt ISO, avleds pilotavluftningen direkt på ventilen. Om pilotavluftningen ska avledas samlat via anslutning 12 kan ventilblocket eventuellt inte förses med ISO-ventiler från andra tillverkare. Beakta driftsinformationen från ventiltillverkaren. Ombyggnad av ventilblocket till samlad avledning av pilotavluftning beskrivs i kapitel

71 3. Installation Information: De pneumatiska anslutningarnas position på höger ändplatta motsvarar vänster ändplatta Bild 3/6: De pneumatiska anslutningarnas läge Beakta följande information om pneumatisk installation. Endast på detta sätt kan en störningsfri drift garanteras. 3-23

72 3. Installation Information Vid flera system med centralt samlad avluftning: Använd backventiler i frånluftsledningarna och styrfrånluftsledningarna för att undvika funktionsstörningar på grund av kvarvarande mottryck. 1 Ventilblock 1 2 Central pilotfrånluftsledning 82/84 3 Central frånluftsledning 3/ Ventilblock 2 5 Frånluftsledning 5 6 Pilotfavluftningsledning 12 (82/84) 7 Frånluftsledning Bild 3/7: Centralt samlad avluftning med backventiler 3-24

73 3. Installation Anslutning av elkablar Varning Ventilblock VTIA med DC 12 V eller DC 24 V styrspänning: Använd endast PELV-strömkretsar motsvarande EN (Protective Extra-Low Voltage, PELV) för strömförsörjningen. Ta dessutom hänsyn till de allmänna kraven på PELVströmkretsar enligt EN Använd endast spänningskällor som garanterar en säker isolering av matningsspänningen enligt EN Ventilblock VTIA med AC 24 V, AC 110 V eller AC 230 V styrspänning: Observera säkerhetsföreskrifterna vid användning av styrspänning AC 110 V och AC 230 V. Säkerställ att jordanslutningen för ventilblocket är ansluten till skyddsjord. När PELV-strömkretsar används, säkerställs skydd mot elektriska stötar (skydd mot direkt och indirekt beröring) i enlighet med EN Information Kontrollera vilka åtgärder som krävs för att din maskin/anläggning ska fungera säkert vid NÖDSTOPP (t.ex. frånkoppling av ventilernas och utgångsmodulernas matningsspänning, frånkoppling av tryck). 3-25

74 3. Installation Ventilblocket VTIA kan ha ventiler med följande elektriska anslutnings- och spänningsvarianter: Ventil Typ av elektrisk anslutning Spänningsvariant Typ VSVA-B-...-R... Ventilens magnetspolar matas via en anslutning Centralkontakt på ventilen 4-polig (M8) resp. 3-polig (M12) DC24V TypVSVA-B-...-C1 Varje magnetspole ansluts separat Fyrkantskontakt på magnetspolen 3-polig DC24V Specialspänningar: DC12V AC24V AC 110 V AC 230 V Information Använd kabel från Festo för anslutning av ventilterminalen. På så sätt garanteras kapslingsklass IP65. Styr ventilterminalen enhetligt, företrädesvis med alla styrsignaler pluskopplande (1-kopplande), annars med alla styrsignaler minuskopplande (0-kopplande). 3-26
