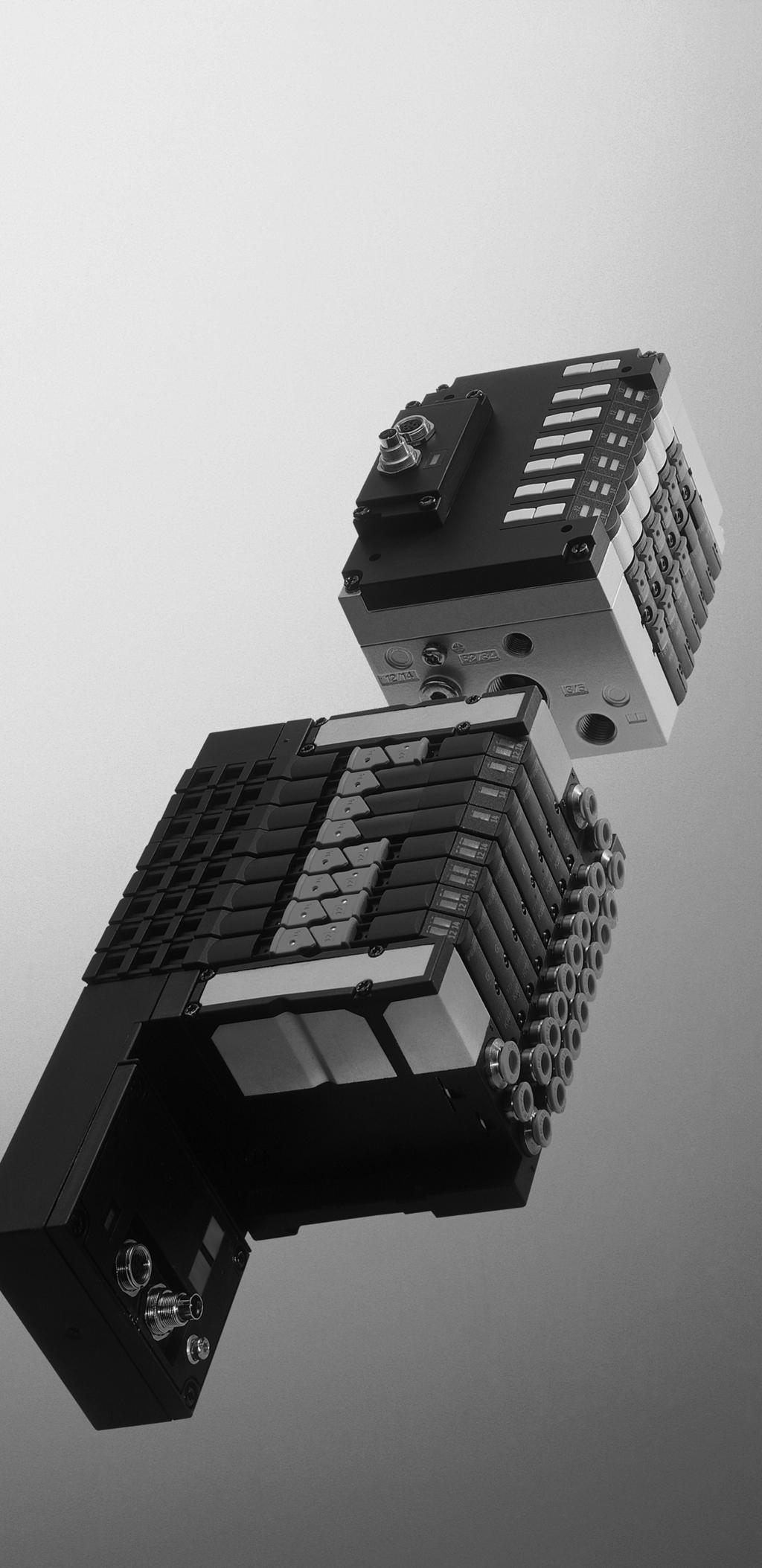

1 Compact performance Manual pneumatik CPV Individuell ventilanslutning CPV ventilterminal typ CPV10 EX VI Manual sv 0603NH [ ]

2

3 Innehåll och allmänna säkerhetsföreskrifter Original de Utgåva sv 0603NH Beteckning P.BE CPV10 EX VI SV Artikelnummer (Festo AG & Co. KG, D DE Esslingen, Tyskland 2006) Hemsida: E post: service_international@festo.com Detta dokument får inte utan vårt tillstånd utlämnas till obehöriga eller kopieras; ej heller får dess innehåll delges obehöriga eller utnyttjas. Överträdelse medför skadeståndsansvar. Alla rättigheter förbehålls, särskilt rätten att inlämna patent, bruksmönster eller mönsteransökningar. I

4 Innehåll och allmänna säkerhetsföreskrifter II

5 Innehåll och allmänna säkerhetsföreskrifter Innehållsförteckning Avsedd användning Målgrupp Service Anvisningar till denna manual Viktiga användaranvisningar Förteckning över förkortningar VII VIII VIII VIII IX XI 1. Systemöversikt Beskrivning ventilterminal Beskrivning komponenter Montering Allmänna anvisningar för montering och demontering Ventilterminal med slanganslutning via ändplattor Väggmontering Montering på reläskena Montering på fot Montering i skåp Ventilterminal med pneumatisk multipol Montering av den pneumatiska multipolen Montering av ventilterminalen på den pneumatiska multipolen Montering av ventilterminalen på den pneumatiska multipolen för skåpsgenomföring Montering av ventilpåbyggnader Montering av clips för att dölja det manuella manöverdonet III

6 Innehåll och allmänna säkerhetsföreskrifter 3. Installation Förbehandling av tryckluft Drift med ej dimsmord tryckluft Drift med dimsmord tryckluft Allmän pneumatisk anslutningsteknik Anslutning av ventilterminalen Pilotstyrning (pilotluft) Anslutning av tillufts, frånlufts och arbetsledningar Anslutning av elkablar Idrifttagning Allmänna anvisningar Före idrifttagning Tryckstegring av den totala matningen Manuellt manöverdon (MM) Användning Aktiveringstyper Testa ventilerna och ventil arbetselement kombinationen Återfjädrande aktivering av MM (automatisk återställning) Låsbar aktivering av MM (manuell återställning) Felsökning IV

7 Innehåll och allmänna säkerhetsföreskrifter 5. Underhåll och ombyggnad Allmänna försiktighetsåtgärder Rengöra/byta flatljuddämpare Demontering och montering av komponenter Demontering av komponenter på ventilplatser Montering av komponenter på ventilplatser Ombyggnad av ventilterminalen Låsbart/återfjädrande manuellt manöverdon Ändplattor Intern/extern pilotluft Slanganslutning via ändplattor/pneumatisk multipol En/två tryckzoner Elektriska anslutningsvarianter A. Teknisk bilaga A 1 A.1 Tekniska data A 3 A.2 Tillbehör A 8 B. Komponentöversikt B 1 B.1 Översikt ventilplattor B 3 B.2 Översikt över ändplattor B 6 C. Sökordsförteckning C 1 V

8 Innehåll och allmänna säkerhetsföreskrifter VI

9 Innehåll och allmänna säkerhetsföreskrifter Avsedd användning De ventilterminaler CPV10 EX VI som beskrivs i denna manual är avsedda för montering i en maskin eller en automatiserad anläggning. Det är mycket viktigt att de säkerhetstekniska anvisningarna i den här manualen samt avsedd användning av ventilterminalen CPV10 EX VI beaktas. Ventilterminalerna CPV10 EX VI ska endast användas: enligt branschföreskrifter i originaltillstånd utan egna förändringar. De ombyggnader och ändringar som finns beskrivna i den bifogade dokumentationen är tillåtna i tekniskt felfritt skick. Om tillbehör som förekommer inom handel, t ex. aktuatorer, ska anslutas måste angivna gränsvärden för tryck, temperaturer, elektriska data, moment osv. följas. Följ gällande lagar och bestämmelser. Notera Vid användning i explosionsfarliga områden: Beakta den avsedda användningen och driftvillkoren som anges i den korta bruksanvisningen och databladet som medföljer produkten: } VII

10 Innehåll och allmänna säkerhetsföreskrifter Målgrupp Denna manual vänder sig uteslutande till behörig personal inom styr och automatiseringsteknik som har erfarenhet av montering, installation, idrifttagning, underhåll och ombyggnad av pneumatiska komponenter. Service Vänd dig till din lokala Festo serviceavdelning vid tekniska problem. Anvisningar till denna manual Denna manual innehåller specifik information om montering, installation, idrifttagning, underhåll och ombyggnad av ventilterminalen CPV10 EX VI. Den omfattar endast beskrivningen av de pneumatiska och elektriska komponenterna för den här ventilterminalvarianten. Ventilterminal CPV10 EX VI Individuell ventilanslutning Information om elsystemet i den här manualen Tab. 0/1: Ventilterminal CPV10 EX VI Den här manualen innehåller endast information för ventilterminaler med elektrisk individuell ventilanslutning. Varje ventilspole måste vara ansluten till en egensäker strömkrets med kapslingsklass ia IIC eller ib IIC. Beakta den korta bruksanvisningen och databladet som medföljer produkten. VIII

11 Innehåll och allmänna säkerhetsföreskrifter Viktiga användaranvisningar Riskkategorier Denna manual innehåller anvisningar om möjliga faror som kan uppträda vid felaktig användning av produkten. Anvisningarna är märkta med ett signalord (Varning, Försiktigt, Notera), texterna är skuggade och dessutom märkta med ett piktogram. Vi skiljer mellan följande typer av riskanvisningar: Varning... innebär att svåra person och sakskador kan uppstå, om inte anvisningen följs. Försiktigt... innebär att person och sakskador kan uppstå, om inte anvisningen följs. Notera... innebär att sakskador kan uppstå, om inte anvisningen följs. Dessutom markerar det efterföljande piktogrammet textavsnitt, som beskriver aktiviteter med elektrostatiskt känsliga komponenter: Elektrostatiskt känsliga komponenter: Felaktig hantering kan leda till att enheten skadas. IX

12 Innehåll och allmänna säkerhetsföreskrifter Märkning av speciella informationer Följande piktogram markerar textavsnitt som innehåller speciella informationer: Piktogram Information: Rekommendationer, tips och hänvisningar till andra informationskällor. Tillbehör: Uppgifter om nödvändigt eller lämpligt tillbehör till Festos produkt. Miljö: Information om miljövänlig användning av Festo produkterna. Textmarkeringar Listpunkter markerar aktiviteter som kan genomföras i valfri ordningsföljd. 1. Siffror markerar aktiviteter som skall genomföras i ordningsföljd. Citationstecken markerar allmänna uppräkningar. X

13 Innehåll och allmänna säkerhetsföreskrifter Förteckning över förkortningar Följande produktspecifika begrepp och förkortningar används i den här manualen: Begrepp/förkortning CP CPV10 Delningsplatta Individuell ventilanslutning Komponenter MM Pneumatisk multipol Pneumatisk multipol för skåpsgenomgång Reservplatta Slanganslutning Ventilblock Ventilplatta Ventilpåbyggnad 5/3G Ventilterminal CPV10 EX VI Ändplatta Betydelse Compact Performance Dimensionsbeteckningar på CPV ventilterminaler med mikroventilplattor, rasterbredd 10 mm. Platta för uppdelning av ventilterminalen i två/fyra tryckzoner Ventilterminalvariant CPV, där varje ventilspole ansluts individuellt med kontakt och anslutningskabel Samlingsbegrepp för anslutningsplattor, ändplattor, reservplatta, delningsplatta, ventilplattor, påbyggnader och pneumatisk multipol Manuellt manöverdon Platta för ventilterminalens centrala slanganslutning (anslutningar för tilluft, frånluft och arbetsluft) Platta för ventilterminalens centrala slanganslutning gjord för skåpsgenomgång (anslutningar för tilluft, frånluft och arbetsluft) Platta utan ventilfunktion som används för att belägga tomma platser. Anslutning av matningsledningarna (slangar) till ventilterminalen CPV10 Grundenhet med ventil, delnings, reserv och ändplattor Platta med monostabila eller bistabila ventiler Modul med två luftstyrda backventiler Vid CPV10 ventilterminaler erhålls ventilfunktionen 5/3 spärrad i mittläge" med hjälp av denna modul och ventilplatta med ID kod C. Ventilterminal CPV10 med ATEX klass kat. 2 G Avslutningsplatta på vänster och höger ände av CPV ventilterminalen, med kanaler eller anslutningar för ventilernas tryckluftsmatning och vidareledning av frånluften Tab. 0/2: Produktspecifika begrepp och förkortningar XI

14 Innehåll och allmänna säkerhetsföreskrifter XII

15 Systemöversikt Kapitel 1 1 1

16 1. Systemöversikt Innehållsförteckning 1. Systemöversikt Beskrivning ventilterminal Beskrivning komponenter

17 1. Systemöversikt 1.1 Beskrivning ventilterminal Festo realiserar din maskinella automatisering med hjälp av ventilterminaler. Tack vare den kompakta konstruktionen kan CPV10 EX VI ventilterminalen monteras nära de arbetselement som ska styras. Detta möjliggör användning av korta tryckluftsslangar. På så sätt minimeras strömningsförlusterna och tiderna för på och avluftning av tryckslangarna förkortas. Detta är möjligt eftersom mycket kompakta ventiler med högt flöde används, vilket bidrar till att sänka kostnaderna. Ventilterminalen CPV10 EX VI kan endast erhållas med individuell ventilanslutning. Bild 1/1: Ventilterminal CPV10 EX VI Ventilterminalen CPV10 EX VI med individuell ventilanslutning kan fås med 2 till 8 ventilplattor (även med udda stegning). Den elektriska anslutningen sker individuellt vid varje ventilspole. 1 3

18 1. Systemöversikt 1.2 Beskrivning komponenter ID kod CPV10 EX VI ventilterminalens bestyckning fastställs med hjälp av ID koden (ID). Den finns tryckt på framsidan mellan manuellt manöverdon 12 och 14. ID Pneumatiska komponenter Ventilplattor med 2/2 ventiler D I Två 2/2 ventiler, monostabila, normalt stängda Två 2/2 ventiler, styrsida 14 normalt öppna, styrsida 12 normalt stängda Ventilplattor med 3/2 ventiler C H N Två 3/2 ventiler, monostabila, normalt stängda Två 3/2 ventiler, styrsida 14 normalt öppna, styrsida 12 normalt stängda Två 3/2 ventiler, normalt öppna Ventilplattor med 5/2 ventiler J M 5/2 ventil, bistabil 5/2 ventil, monostabil Ventilplattor med 5/3 ventiler G Två 3/2 ventiler, normalt stängda + ventilpåbyggnad 5/3G Delningsplattor S Platta med spärrad frånluftskanal (3/5) och tryckluftskanaler (1 och 11) T Platta med spärrade tryckluftskanaler (1, 11) 1 4

19 1. Systemöversikt ID Pneumatiska komponenter Reservplatta L Platta utan ventilfunktion för reservering av en ventilplats Ventilpåbyggnader P Q V Strypbackventil för tilluftsstrypning Strypbackventil för frånluftsstrypning Strypventil för att ställa in renblåsningspulsen Tab. 1/1: ID koder för pneumatikkomponenter Ytterligare information om ventilplattorna finns i bilaga B. Ventilpåbyggnad 5/3G Ventilpåbyggnaden 5/3G innehåller funktionen för två luftstyrda backventiler. I kombination med ventilplattan med ID kod C (två 2/3 ventiler normalt spärrade) erhålls funktionen 5/3 spärrad i mittläge". Notera Ventilpåbyggnaden 5/3G kan inte monteras tillsammans med de pneumatiska multipolerna för skåpsgenomföring CPV10 VI P... C eller CPV10 VI P... D. Ytterligare information om ventipåtbyggnad 5/3G finns i kapitel 2.4 under Montering av ventilpåbyggnader" och i kapitel 4.1 under Allmänna anvisningar". 1 5

20 1. Systemöversikt Stryp resp strypbackventilpåbyggnad Du kan anpassa CPV10 EX VI ventilterminalen till din maskins/anläggnings krav med hjälp av följande ventil påbyggnader: Ventilpåbyggnader för strypning av ventilplattornas till resp frånluft: CPV... BS 2xGRZZ... för tilluftsstrypning CPV... BS 2xGRAZ... för frånluftsstrypning Ventilpåbyggnaderna skruvas fast direkt på ventilplattorna. De ovan angivna ventilpåbyggnaderna är inte avsedda att kombineras. Ytterligare information om ventilpåbyggnader finns i kapitel 2.4 under Montering av ventilpåbyggnader" och i kapitel 4.1 under Allmänna anvisningar". Delningsplattor CPV10 EX VI ventilterminaler kan delas upp i 2 till 4 tryck zoner med hjälp av delningsplattor. Det finns 2 varianter av delningsplattor: Delningsplatta med spärrade tryckluftskanaler (1 och 11). Delningsplatta med spärrad frånluftskanal (3/5) och spärrade tryckluftskanaler (1 och 11). 1 6

21 1. Systemöversikt Pneumatisk multipol Den pneumatiska multipolen är avsedd för gemensam anslutning av matnings och arbetsledningar. CPV10 EX VI ventilterminalen skruvas fast tillsammans med den pneumatiska multipolen och tätas med tätningssatser. Med hjälp av den pneumatiska multipolen går det snabbt att skilja CPV10 EX VI ventilterminalen från de pneumatiska matnings och arbetsledningarna. Den pneumatiska multipolen finns i fyra varianter: 1. Utan monteringsklack: Den här varianten för fotmontering eller väggenomgång går inte utanför ändplattorna. Fästhålen finns på den pneumatiska multipolens anslutningssida (CPV10 VI P... M7). 2. Med monteringsklack: På den här varianten för väggmontering eller fotmontering finns fästhålen i monteringsklacken (CPV10 VI P... M7 B). 3. För skåpsgenomföring: Med tätningsring och anslutningar för tilluft och frånluft (CPV10 VI P... M7 C). 4. För skåpsgenomföring: Med tätningsring, men utan anslutningar för tilluft och frånluft (CPV10 VI P... M7 D). 1 7

22 1. Systemöversikt Pneumatisk multipol utan klack Pneumatisk multipol med klack Pneumatisk multipol för skåpsgenomföring med anslutningar för tilluft och frånluft Pneumatisk multipol för skåpsgenomföring utan anslutningar för tilluft och frånluft Monteringshål 2 Tätningsring Bild 1/2: Varianter av den pneumatiska multipolen resp. den pneumatiska multipolen för skåpsgenomföring 1 8

23 1. Systemöversikt Ventilterminalen CPV10 EX VI med individuell ventilanslutning består av följande komponenter: Komponentöversikt Höger ändplatta (modeller anges i bilaga B Översikt över ändplattor") 2 Reservplatta eller delningsplatta (med spärrade tryckluftskanaler 1 och 11 och frånluftskanal (3/5) eller endast spärrade tryckluftskanaler 1 und 11) Bild 1/3: 3 Ventilplattor Komponenter för ventilterminal CPV10 EX VI 4 Vänster ändplatta (modeller anges i bilaga B Översikt över ändplattor") 1 9

24 1. Systemöversikt Kompletterande komponenter för ventilterminalen Ventilterminalen CPV10 EX VI kan kompletteras med följande komponenter (tillval): Pneumatisk multipol eller pneumatisk multipol för skåpsgenomföring 2 Ventilpåbyggnader: 5/3G funktion eller strypbackventil 3 Hållare för montering på reläskena 4 Hållare för väggmontering Bild 1/4: Kompletteringar för ventilterminal CPV10 EX VI 1 10

25 1. Systemöversikt Anslutnings, indikerings och manöverelement På ventilterminalen CPV10 EX VI finner du följande pneumatiska anslutnings, indikerings och manöverelement: Pneumatisk multipol med klack 2 Manuellt manöverdon (för varje ventilspole, återfjädrande eller låsbart) 3 Clip för återfjädrande funktion av det manuella manöverdonet 4 Tillufts och pilottilluftsanslutningar (1, 11, 12/14), frånlufts och pilotfrån luftsanslutningar (3/5, 82/84): slanganslutning via ändplattor på den vänstra och/eller högra ändplattan slanganslutning via pneumatisk multipol 5 Arbetsanslutningar (2, 4), per ventil Bild 1/5: Pneumatiska anslutnings, indikerings och manöverelement på CPV10 EX VI ventilterminalen 1 11

26 1. Systemöversikt Följande elektriska anslutnings och indikeringslement finns på ventilterminalen CPV10 EX VI med individuell ventilanslutning: Specialanpassat kontaktdon (för varje ventilspole), vridbar Märkskylt (för varje kontaktdon) 4 Anslutningsstift för ventilspolen 14 5 Anslutningsstift för ventilspolen 12 3 Jordanslutning Bild 1/6: Elektriska anslutningselement för ventilterminalen CPV10 EX VI med individuell ventilanslutning 1 12

27 Montering Kapitel 2 2 1

28 2. Montering Innehållsförteckning 2. Montering Allmänna anvisningar för montering och demontering Ventilterminal med slanganslutning via ändplattor Väggmontering Montering på reläskena Montering på fot Montering i skåp Ventilterminal med pneumatisk multipol Montering av den pneumatiska multipolen Montering av ventilterminalen på den pneumatiska multipolen Montering av ventilterminalen på den pneumatiska multipolen för skåpsgenomföring Montering av ventilpåbyggnader Montering av clips för att dölja det manuella manöverdonet

29 2. Montering 2.1 Allmänna anvisningar för montering och demontering Varning Oönskade rörelser hos anslutna arbetselement och okontrollerade rörelser hos lösa slangar kan leda till person eller sakskador. Innan montering, installation och underhåll påbörjas ska följande kopplas bort: tryckluftsmatning matningsspänning. Notera Var försiktig vid all hantering av ventilterminalens moduler och komponenter. Tänk speciellt på följande: Följ angivna vridmoment. Det finns elektrostatiskt känsliga komponenter. Vidrör därför inga kontaktytor. 2.2 Ventilterminal med slanganslutning via ändplattor Monteringsvarianter Ventilterminalen CPV10 EX VI med slanganslutning via ändplattor är konstruerad för att integreras i en anläggning eller maskin för följande monteringsvarianter: Väggmontering Montering på reläskena Montering på fot Montering i skåp 2 3

30 2. Montering Väggmontering För väggmontering av ventilterminalen CPV10 EX VI behöver du en monteringssats som är anpassad efter monterings typen. Tab. 2/1 ger en överblick: Montering På baksidan Hängande Monteringssatserna (bestående av 2 profiler och 4 självgängande skruvar): CPV10 VI BG RWL B CPV10 VI BG ET200X Tab. 2/1: Fästprofiler för väggmontering Notera Ventilterminalen CPV10 EX VI får inte användas med Siemens SIMATIC ET 200X. Monteringssatsen CPV10 VI BG ET200X används endast för hängande väggmontering. Gör så här: Säkerställ att fästytan kan bära ventilterminalen CPV10 EX VI. Montera fästprofilerna på den högra och vänstra ändplattan (se Bild 2/1). Använd de bifogade självgängande skruvarna (se Tab. 2/2). Se till att 2 4

31 2. Montering monteringsprofilernas styrstift passar in i ändplattornas fäste vid baksidesmontering av CPV10 EX VI. Ventilterminal Monteringssätt: på baksidan Monteringssätt: hängande Självgängande skruv Åtdragnings moment Självgängande skruv Åtdragnings moment CPV10 EX VI M4 x 10 1,5 Nm M3 x 18 1,5 Nm ±0,2 Nm Tab. 2/2: Väggmontering, åtdragningsmoment Monteringssätt: på baksidan Monteringssätt: hängande M4 skruv för väggmontering 2 Självgängande skruvar för att fästa profilerna på ventilterminalen CPV10 EX VI 1 5,5 mm hål för vägginfästning 2 Självgängande skruvar för att fästa profilerna på ventilterminalen CPV10 EX VI 3 Styrstift Bild 2/1: Väggmontering av ventilterminal CPV10 EX VI Se till att det finns tillräckligt med utrymme för anslutning av matningsledningar och slangar. 2 5

32 2. Montering Monteringssätt: på baksidan mm 80 mm 92 mm 14 mm 10 mm x antalet plattor 6 28 mm + 5 Tab. 2/3: Fästborrhålens mått 2 6

33 2. Montering Monteringssätt: hängande ,5 mm 26 mm 10 mm x antalet plattor 52 mm mm 1) Väggurtag: 3 x 5 Distans 1) De elektriska anslutningarna kan kräva ett större urtagsmått Tab. 2/4: Väggurtagets mått Vid hängande" montering krävs en lämplig distans eller motsvarande väggurtag för de elektriska anslutningarna (se Tab. 2/4). En distans tillhandahålls av kunden själv. 2 7

34 2. Montering Borra fyra fästhål resp. gängade hål i fästytan (se Tab. 2/5). Ventilterminal Monteringssätt: på baksidan Monteringssätt: hängande Monteringshålets diameter Gängade hål för Monteringshålets diameter Gängade hål för CPV10 EX VI 4,5 mm M4 skruv 5,5 mm M5 skruv Tab. 2/5: Hål för väggmontering Montera sedan ventilterminalen CPV10 EX VI på väggen med fyra M4 resp. M5 skruvar av tillräcklig längd Montering på reläskena För att montera CPV10 EX VI ventilterminalen på reläskenan behöver du monteringssatsen CPV10/14 VI BG NRH 35. Monteringssatsen består av 2 byglar, 2 resp. 4 självgängande skruvar M4 x 10 och 2 skruvar M4 x 10 med klämstycken och fjädrar. Gör så här: Säkerställ att fästytan kan bära ventilterminalen CPV10 EX VI. Montera följande reläskena: Reläskena för ventilterminal CPV10 EX VI Bärskena DIN 50022: 35 x 7,5 (bredd 35 mm, höjd 7,5 mm) Tab. 2/6: Reläskena Se till att det finns tillräckligt med utrymme för att ansluta matningsledningarna och slangarna och tänk även på den större monteringsvolymen för CPV10 EX VI ventilterminaler med flatljuddämpare. 2 8

35 2. Montering Fäst reläskenan ca var 100:e mm på fästytan. Skruva fast de båda byglarna på ändplattorna med de bifogade skruvarna enligt Bild 2/2. Se till att byglarnas styrstift passar in i CPV10 EX VI ventilterminalens fäste. Ventilterminal Självgängande skruv Åtdragningsmom ent CPV10 EX VI M4 x 10 1,5 Nm Tab. 2/7: Reläskenefäste, åtdragsmoment 1 En skruv per ändplatta M4 x 10 2 Reläskena 3 Styrstift 4 Bygelns klämstycke Bild 2/2: Montering av ventilterminalen CPV10 EX VI på reläskena Haka i ventilterminalen CPV10 EX VI i reläskenan. Säkra CPV10 EX VI ventilterminalen på båda sidor med byglarnas klämstycken mot tippning och förskjutning. 2 9

36 2. Montering Montering på fot För att montera ventilterminalen CPV10 EX VI på fot (montering på arbetsanslutningarnas nivå 2 och 4) behövs fyra insexskruvar M4 x 45. Gör så här: Förbered fästytan. Tillverka vid behov en lämplig vinkelkonsol. Läget för och avstånden mellan CPV10 EX VI ventilterminalens monteringshål framgår av Bild 2/3: Bild 2/3: Monteringshål fotmontering Ventilterminal CPV10 EX VI mm 4 mm 10 mm x antalet plattor Tab. 2/8: Monteringshålens placering 2 10

37 2. Montering Se till att det finns tillräckligt med utrymme för att ansluta matningsledningarna och slangarna och tänk även på den större monteringsvolymen för CPV10 EX VI ventil terminaler med flatljuddämpare. Sätt in 4 insexskruvar i de därför avsedda hålen i vänster och höger ändplatta (se Bild 2/4). CPV10 EX VI Insexskruvar M4 x 45 Tab. 2/9: Montering på fot, fästskruvar 1 Insexskruvar M4 x 45 2 Ändplattor 3 Fästvinklar Bild 2/4: Fästskruvarnas placering Skruva fast CPV10 EX VI ventilterminalen på anslutningsytan eller på fästvinklar Montering i skåp Se kapitel

38 2. Montering 2.3 Ventilterminal med pneumatisk multipol Endast CPV10 EX VI ventilterminaler som är utrustade med motsvarande ändplattor får monteras på den pneumatiska multipolen. CPV10 EX VI ventilterminaler med slang anslutning via ändplattorna måste byggas om före montering på den pneumatiska multipolen. Montera passande ändplattor (se kapitel Ombyggnad av ändplattor" och bilaga B.2 Översikt över ändplattor"). Den pneumatiska multipolen finns i fyra varianter (se kapitlet 1 Systemöversikt" Bild 1/2): 1. Utan monteringsklack: Den här pneumatiska multipolen går inte utanför ändplattorna. Fästhål för vägg eller fotmontering finns på den pneumatiska multipolens (CPV10 VI P... M7) anslutningssida. 2. Med monteringsklack: Den här pneumatiska multipolen sticker utanför ändplattorna. Monteringshålen finns i klackarna, så att det ska vara enkelt att montera. Två ytterligare hål, som löper tvärs igenom den pneumatiska multipolen (CPV10 VI P... M7 B), gör det möjligt att montera CPV10 EX VI ventilterminalen på baksidan. 3. För montering med skåpsgenomföring: Med tätningsring och anslutningar för tilluft och frånluft (CPV10 VI P... M7 C). 4. För montering med skåpsgenomföring ett kopplingsskåp: Med tätningsring, men utan anslutningar för tilluft och frånluft (CPV10 VI P... M7 D). CPV10 EX VI ventilterminaler med flatljuddämpare, som monterats på pneumatisk multipol med monteingsklack (CPV10 VI P... M7 B), kan endast monteras på vägg. Använd då de borrhål som går på tvären genom den pneumatiska multipolen. De vertikala fästhålen i den pneumatiska multipolen döljs av flatljuddämparen. 2 12

39 2. Montering Montering av den pneumatiska multipolen Säkerställ att fästytan kan bära den pneumatiska multipolen och ventilterminalen CPV10 EX VI. Se till att det finns till räckligt med utrymme för att ansluta matningsledningarna och slangarna och tänk även på den större monterings volymen för CPV10 EX VI ventilterminaler med flatljud dämpare. Montering av den pneumatiska multipolen (anslutningssidan) Gör så här för att montera den pneumatiska multipolen med anslutningssidan mot en fästyta: Gör ett urtag i fästytan (mått: se Tab. 2/11). Borra fyra monteringshål i fästytan (diameter se Tab. 2/10). Läge och avstånd mellan hålen, se Tab. 2/11. Skruva fast den pneumatiska multipolen på monteringsytan med hjälp av 4 skruvar av lämplig längd (se Tab. 2/10). Pneumatisk multipol utan klack Pneumatisk multipol med klack 4,5 mm 6,5 mm M4 M6 Tab. 2/10: Monteringshålens diameter och skruvdimension 2 13

40 2. Montering Pneumatisk multipol utan klack Pneumatisk multipol med klack ab aa aj ,5 mm mm 55 mm R4 11,25 mm 10 mm x antalet plattor 31,5 mm Diameter 4,3 mm aj aa ab 30 mm mm R12 6,3 mm 21 mm 10 mm x antalet plattor 21,5 mm 18,5 mm Diameter 6,5 mm Tab. 2/11: Mått på väggurtag för pneumatisk multipol 2 14

41 2. Montering Montering av den pneumatiska multipolen (baksidan) Gå till väga enligt följande för att montera den pneumatiska multipolen med klack (CPV10 VI P... M7 B) med dess baksida mot en fästyta: Borra 2 monteringshål för M6 skruvar i monteringsytan. Läge och avstånd mellan hålen, se Tab. 2/12. 1 Mått 1 Antal ventilplatser CPV10 EX VI 2 62 mm 4 82 mm mm mm Tab. 2/12: Mått på borrhål för baksidesmontering Skruva fast den pneumatiska multipolen på monteringsytan med 2 M6 skruvar av lämplig längd. 2 15

42 2. Montering Montering av ventilterminalen på den pneumatiska multipolen Gör så här: Placera de medföljande insexskruvarna i fästhålen. Lägg 4 resp. 3 hålspackningen för tätning av matningskanalerna i urtagen i höger resp. vänster ändplatta. Tryck försiktigt in de två packningarna i arbetsanslut ningarnas gängor så att arbetskanalerna tätas. Fäst CPV10 EX VI ventilterminalen på multipolen med de 4 insexskruvarna. Dra åt skruvarna korsvis med 2 Nm. 1 3 hålspackning i anslutningarna för vänster ändplatta packningar per ventilplatta för arbetsanslut ningarna 3 4 hålspackning i anslutningarna för höger ändplatta 4 Insexskruvar för den pneumatiska multipolen Bild 2/5: Montering av CPV10 EX VI ventilterminalen på den pneumatiska multipolen 2 16

43 2. Montering Montering av ventilterminalen på den pneumatiska multipolen för skåpsgenomföring 1 Fästskruvar 2 Fästhål 3 Skåpsvägg 4 Pneumatisk multipol för skåpsgenomföring 5 Tätningar CPV10 VI P... M7 6 Ventilterminal CPV10 EX VI Monteringsöversikt Bild 2/6: Monteringsöversikt för CPV10 EX VI ventilterminalen med pneumatisk multipol för skåpsgenomföring 2 17

44 2. Montering Lista över delar P2 P4 P6 P8 1 Multipol CPV10 VI P... M7 D 1 2 Multipol CPV10 VI P... M7 C 2 3 Tätningar CPV10 VI P... M7 3 Bild 2/7: Lista över delar till pneumatisk multipol för skåpsgenomföring 2 18

45 2. Montering Förberedelse för montering P2 P4 P6 P Monteringsurtag för CPV10 VI P... M7 D 2 Monteringsurtag för CPV10 VI P... M7 C Bild 2/8: Förberedelse för montering Beakta de nödvändiga måtten för monteringsurtaget (se Tab. 2/13). Gör så här för att garantera kapslingsklass IP65: Säkerställ att tätningsytans område är jämn, och att det inte finns några spår och repor på ytan. 2 19

46 2. Montering Typ A ±0,1 B ±0,1 C ±0,1 D ±0,1 N CPV10 VI P... M7 D se Bild 2/8 1 P P P P CPV10 VI P... M7 C se Bild 2/8 2 P P P P Tab. 2/13: Mått på väggurtag för montering med skåpsgenomföring 2 20

47 2. Montering Montering 1 Bild 2/9: Förberedelse av den pneumatiska multipolen för skåpsgenomföring 1. Tryck in alla de bifogade tätningarna 1 bakifrån i hålen på kopplingsskåp multipolen. Notera Observera att 3 och 4 dubbla tätningar, som medföljer ändplattorna till ventilterminalen CPV10 EX VI, endast är nödvändiga vid den pneumatiska kopplingsskåp multipolen 2 (typ CPV10 P... M7 C, Bild 2/7). 2 21

48 2. Montering 2. Placera multipolen för skåpsgenomföring från insidan vid monteringsurtaget. 7,5 mm (I t) 9,5 mm Bild 2/10: Isättning av den pneumatiska multipolen för skåpsgenomföring 3. Fäst kopplingsskåp multipolen med rostfria N x M5 skruvar enligt DIN EN ISO 4762 (se Tab. 2/13). Notera Säkerställ att inskruvningsdjupet ET för skruvarna är minst 7,5 och max 9,5 mm. 2 22

49 2. Montering M = 4,5... 5,5 mm Bild 2/11: Fastsättning av den pneumatiska multipolen för skåpsgenomföring 4. Dra åt skruvarna. Beakta det tillåtna åtdragnings momentet. 5. Fäst CPV10 EX VI ventilterminalen på den pneumatiska multipolen för skåpsgenomföring. 2 23

50 2. Montering 2.4 Montering av ventilpåbyggnader Notera Om pneumatisk multipol med monteringsklack CPV10 VI P... M7 B används, så kan inte de yttre ventilplattorna förses med ventilpåbyggnader. Ventilpåbyggnaden 5/3G är avsedd för användning med ett arbetstryck per ventilplatta. Den får inte användas för tvåtrycksdrift (olika tryck vid anslutningarna 1 och 11). Om andra ventilplattor ska användas på CPV10 EX VI ventilterminalen i tvåtrycksdrift, så måste den ventil platta som är utrustad med 5/3G ventilpåbyggnaden skiljas från tryckluftskanalerna 1 och 11 via en delningsplatta. Ventilpåbyggnaden 5/3G kan inte monteras tillsammans med de pneumatiska multipolerna för skåps genomföring CPV10 VI P... C eller CPV10 VI P... D. Gör så här: Lägg de medföljande packningarna i fördjupningarna för resp. ventilpåbyggnad. Fäst ventilpåbyggnaden med de bifogade skruvarna med 0,8 Nm. Anslut arbetsledningarna, se kapitel Anslutning av matnings och arbetsledningar". Tänk på att stryp resp. strypbackventilpåbyggnader (ID kod P och Q) behöver ett lägsta drifttryck på 0,5 bar. 2 24

51 2. Montering 2.5 Montering av clips för att dölja det manuella manöverdonet För att förhindra oavsiktlig manövrering av de manuella manöverdonen kan de förses med clips för att döljas. Clipsen för de manuella manöverdonen är inte avsedda för upprepad montering. Montera skydden när du inte behöver de manuella manöverdonen (t.ex. efter att du testat ventilerna med hjälp av dem). Gör så här: Haka fast clipsen i de manuella manöverdonens spår (se Bild 2/12): Om din CPV10 EX VI ventilterminal är utrustad med ett återfjädrande manuellt manöverdon måste du ta bort detta lås clips innan du monterar clipset för att dölja manöverdonet (se kapitel 5.4) De manuella manöverdonens spår 2 Clips för att dölja det manuella manöverdonet Bild 2/12: Montering av clips för att dölja det manuella manöverdonet 2 25

52 2. Montering 2 26

53 Installation Kapitel 3 3 1

54 3. Installation Innehållsförteckning 3. Installation Förbehandling av tryckluft Drift med ej dimsmord tryckluft Drift med dimsmord tryckluft Allmän pneumatisk anslutningsteknik Anslutning av ventilterminalen Pilotstyrning (pilotluft) Anslutning av tillufts, frånlufts och arbetsledningar Anslutning av elkablar

55 3. Installation 3.1 Förbehandling av tryckluft Försiktigt Ofiltrerad eller felaktigt dimsmord tryckluft förkortar ventilterminalens livslängd Drift med ej dimsmord tryckluft Försiktigt För hög restoljehalt i tryckluften förkortar ventil terminalens livslängd. Vid användning av biologiska oljor (oljor som är uppbyggda av syntetiska eller nativa estrar, t.ex. rapsoljemetylester) får restoljehaltens maxvärde på 0,1 mg/m 3 inte överskridas (se DIN ISO klass 2). Vid användning av mineraloljor (t.ex. HLP oljor enligt DIN del 1 3) eller motsvarande oljor som baseras på polyalfaolefiner (PAO) får restoljehalten inte överstiga 5 mg/m 3 (se DIN ISO klass 4). Du undviker därmed funktionsstörningar hos ventilerna. En högre restoljehalt än så är inte tillåten oavsett vilken kompressorolja som används, eftersom grundsmörjmedlet annars sköljs bort med tiden. 3 3

56 3. Installation Drift med dimsmord tryckluft Kör om möjligt din anläggning med tryckluft som inte är dimsmord. Det skonar miljön. Festos pneumatikventiler och arbetselement behöver vid avsedd användning inte smörjas ytterligare och har ändå en lång livslängd. Försiktigt Drift med dimsmord tryckluft leder till att initialsmörjningen som krävs för oljefri drift sköljs bort. Beakta anvisningarna nedan om du inte kan avstå från dimsmord tryckluft. Den tryckluft som förbehandlas efter kompressorn måste ha lika hög kvalitet som ej dimsmord tryckluft. Kör om möjligt inte hela anläggningen med dimsmord tryckluft. Installera om möjligt alltid dimsmörjare direkt före det förbrukande arbetselementet. Försiktigt Felaktig tillsatsolja och för hög oljehalt i tryckluften förkortar ventilterminalens livslängd. Använd Festos specialolja OFSW 32 eller de alternativ som är listade i katalogen (motsvarande DIN HLP32, grundviskositet 32 CST vid 40 C). Tillsatssmörjningen får inte överstiga 25 mg/m 3 (DIN ISO klass 5). Kontrollera att dimsmörjaren är korrekt inställd (se nästa avsnitt). Du undviker därmed funktionsstörningar hos ventilerna. Inställning av dimsmörjaren Inställningskontroll Vid arbetande maskin (karakteristiskt drifttillstånd) 0,2 till max 1 droppe/minut eller 0,5 till 5 droppar/1000 l luft. Nedan beskrivs några exempel på åtgärder för kontroll av dimsmörjarinställningen. 3 4

57 3. Installation Gör så här: Kontrollera luftberedningsenheterna beträffande kondensat och dimsmörjarinställning två gånger i veckan. 1. Kontrollera det arbetselement som är längst bort från dimsmörjaren. 2. Kontrollera ventilterminalen som startar detta arbetselement. 3. Ta bort ljuddämparen (om sådan finns) på anslutning 3/5. 4. Håll en vit kartongbit 10 cm från frånluftshålet. 5. Låt anläggningen gå ett tag. Kartongbiten får endast färgas lätt gul. Droppande olja är ett tydligt bevis på för mycket dimsmörjning. Ett ytterligare tecken på för mycket dimsmörjning är frånluftsljuddämparens färgning och tillstånd. En tydlig gulfärgning av filterelementet eller oljedroppar på ljuddämparen indikerar att dimsmörjaren har ställts in för högt. 3 5

58 3. Installation 3.2 Allmän pneumatisk anslutningsteknik Varning Oönskade rörelser hos anslutna arbetselement och okontrollerade rörelser hos lösa slangar kan leda till person eller sakskador. Innan montering, installation och underhåll påbörjas ska följande kopplas bort: tryckluftsmatning matningsspänning. Beakta följande: Ventilterminalernas komponenter har elektrostatiskt känsliga delar. Beröring av kontaktytorna på anslutningskontakter och hantering som strider mot hanteringsföreskrifter för elektroniskt känsliga komponenter kan leda till att komponenterna förstörs. Ansluta slangar I allmänhet minskar luftgenomflödet vid användning av vinkelförskruvningar eller universalfördelare. Ansluta Gör så här: 1. Skjut slangen till anslaget i resp. över kopplingens slanganslutning. 2. Dra i förekommande fall klämringen 1 över slanganslutningen resp. dra åt klämskruven En bättre översikt av anläggningen erhålls genom att bunta ihop slangarna med: slangbuntband eller slangklämlist. 3 6

59 3. Installation 2 1 Bild 3/1: Montera slangar Varning Trycksatta pneumatiska slangar kan vid demontering utföra okontrollerade rörelser, vilket kan leda till personskador. Genomför följande steg innan du lossar pneumatikslangarna vid ventilterminalen: Koppla från tryckluftsmatningen. Kontrollera att alla pneumatikslangar är trycklösa. Avlufta alla arbetselement som styrs av ventiler som är stängda i normal eller mittläge. Lossa Gör så här: 1. Märk samtliga pneumatikslangar. 2. Tryck ned förskruvningens klämring 1 med t.ex. en skruvmejsel eller med lossningshjälpen QSO från Festo resp. lossa förskruvningens klämskruv Dra ut slangen från förskruvningen. 4. Stäng de förskruvningar som inte används med blindplugg Bild 3/2: Demontera slangar 3 7

60 3. Installation 3.3 Anslutning av ventilterminalen På ventilplatser som inte används (ventilplatser med täckplattor) bör arbetsanslutningarna (2 resp. 4) förslutas med blindpluggar resp. gängade blindpluggar för att skyddas mot smuts. För att säkerställa att ventilterminalen CPV10 EX VI fungerar optimalt rekommenderas i följande fall anslutning på båda sidor av trycklufts och eventuellt frånluftsledningarna (aktuella ändplattspar, se bilaga B Översikt över ändplattor"): när cylindrar med stor volym körs med hög hastighet. när flera ventiler samtidigt kopplas till genomströmning. när flera processventiler avluftas samtidigt. Notera Ventilterminaler CPV10 EX VI med två tryckzoner: Mata in matningstrycken på båda sidorna om ändplattorna resp. den pneumatiska multipolen. Samtidig avluftning av t.ex. processventiler kan leda till ökade baktryck i frånluften och till att inaktiverade ventiler avluftas oavsiktligt. Genom att använda en delningsplatta med ID kod S kan två tryckzoner erhållas på en terminal, vilka inte heller påverkar varandra vid avluftning. Ändplattekombinationerna med kod Y, Z, J och H är avsedda för detta. Se alltid till att frånluften är tillräckligt stor med hjälp av lämpliga ljuddämpare eller frånluftsledningar. 3 8

61 3. Installation Pilotstyrning (pilotluft) Försiktigt Kör om möjligt CPV10 EX VI ventilterminalen med ej dimsmord pilotluft (anslutning 12/14). Följ annars anvisningarna i avsnittet Drift med dimsmord tryckluft". Vid CPV10 EX VI ventilterminaler med internt avgrenad pilotluft gäller den ovan nämnda anvisningen även för matningsluften (anslutning 1/11). Vid ventilterminaler CPV10 EX VI med två tryckzoner och internt avgrenad pilotluft: På grund av den internt avgrenade pilotluften i den högra ändplattan måste trycket i den högra tryckzonen vara bar. Ventilterminalen CPV10 EX VI är, beroende på de monterade ändplattorna, avsedd för intern eller extern pilotluft. Vilka ändplattor som monterats på just din CPV10 EX VI ventil terminal framgår av beställningsunderlagen eller tabellerna i bilaga B. Intern pilottilluft Om matningstrycket för din ventilterminal CPV10 EX VI ligger mellan bar så kan den köras med internt avgrenad pilotluft. Då avgrenas pilotluften i den vänstra eller högra ändplattan från anslutning 1 resp. 11. Notera Vid användning av ventilterminalen CPV10 EX VI med intern pilotluft: Förslut anslutning 12/14 med en blindplugg. 3 9

62 3. Installation Extern pilotluft Om matningstrycket för din ventilterminal CPV10 EX VI ligger utanför bar så måste den köras med extern pilotluft. Då tillförs pilotluften externt via anslutningen 12/14 på CPV10 EX VI ventilterminalen. Ändplattor för matning av ventilterminalen CPV10 EX VI med extern pilotluft, se bilaga B Översikt över ändplattor". Notera Använd reglerad extern pilotluft ( bar). Detta möjliggör en säker och störningsfri drift av ventilterminalen CPV10 EX VI. Tänk på att den reglerade, externa pilotluften endast ska matas in resp. avgrenas via centralt samlade ledningar på ett enda ställe för samtliga ventilplattor på ventilterminalen CPV10 EX VI. Detta gäller även då ventilterminalen CPV10 EX VI drivs med olika tryckzoner (se Bild 3/3). 1 Delningsplatta 2 Blindplugg 3 Tryckzon 2 4 Tryckzon Bild 3/3: Pilotluft 3 10

63 3. Installation Anslutning av tillufts, frånlufts och arbetsledningar Notera Anslutningar som inte används: Förslut anslutningar som inte behövs med blindpluggar (se bilaga B). Ventilplattor som inte används: Förslut arbetsanslutning 2 och 4 med blindpluggar. Ventilplattor med ID kod C (två 3/2 ventiler i stängt utgångsläge): Med 5/3G ventilpåbyggnaden kan funktionen spärrad i mittläge" erhållas. Ventilpåbyggnaden monteras på anslutningssidan på den ovan angivna ventilplattan (se kapitel 2.4 Montering av ventilpåbyggnader"). Stäng slanganslutningen till arbetsledningen på följande sätt, beroende på vilket verktyg som används: Anslutningsförskruvning med invändig sexkant: valfri ordningsföljd. Anslutningsförskruvning med utvändig sexkant måste anslutas från vänster till höger (nyckelns svängrum). 3 11

64 3. Installation Montera förskruvningen resp. ljuddämparna enligt Tab. 3/1. Anslut därefter slangarna. Pneumatisk multipol 4 1 Ventilterminal CPV10 EX VI 4 1 3/ /14 82/ /84 3/ /14 Anslutnings nummer ISO 5599 Ledning Anslutningsmått ISO 228 Uppgifter inom parentes för pneumatisk multipol med brygga Anslutning 1 resp. 11 Tryckluft G1/8 Förskruvning i ändplattor resp. pneumatisk multipol 2 resp. 4 Arbetsluft M7 Förskruvning 3/5 Frånluft Högra/vänstra ändplattan Pneum. multipol G3/8 G1/4 Förskruvning för samlad frånluft resp. för ljuddämpare 12/14 resp. 82/84 Extern pilotluft resp. frånluft för pilotluften Högra/vänstra ändplattan Pneum. multipol M5 M7 (M5) Förskruvning vid anslutning 82/84 för samlad frånluft resp. för ljuddämpare Tab. 3/1: Mått för pneumatiska anslutningar 3 12

65 3. Installation Notera Vid flera system med centralt samlad frånluft: Använd backventiler i frånluftsledningarna resp. pilotfrånluftsledningarna. På så sätt undviks funktionsstörningar på grund av kvarvarande mottryck. 1 Ventilterminal CPV10 EX VI 1 2 Ventilterminal CPV10 EX VI Frånluftsledningar 3/5 4 Frånluft för pilotluften 82/84 5 Central frånluftsledning 3/5 6 Frånluft för pilotluften 82/ Bild 3/4: Centralt samlad frånluft med backventiler Notera Frånluften leds ut via kanalerna 3/5 och 82/84. De här anslutningarna får inte förslutas med blindpluggar. Fråluftskanalerna 3 och 5 (se 3 ) är integrerade i ventilterminalen CPV10 EX VI. En separat frånlufts strypning är således inte möjlig för kanal 3 resp

66 3. Installation Notera Vid ventilterminaler CPV10 EX VI med samlad tryckluftsmatning: Förslut anslutningarna 11 och 12/14 med blindpluggar. Tryckzoner för ventilterminalerna CPV10 EX VI Ventilterminalen CPV10 EX VI kan drivas med en till fyra tryckzoner, beroende på vilka komponenter som är monterade. Det maximala antalet tryckzoner bestäms av en kombination av följande komponenter: Användning av en delningsplatta (se kapitel 1.2 Komponentbeskrivning") Typ av ändplattspar (se bilaga B.2) Typ av ventilplattor (se bilaga B.1) Notera Vid ventilterminaler CPV10 EX VI med två tryckzoner och internt avgrenad pilotluft i den högra ändplattan: På grund av den internt avgrenade pilotluften måste trycket i den högra tryckzonen vara bar. Lågtrycksdrift Ventilterminalen CPV10 EX VI kan köras med lågtryck ( 3 bar) när reglerad extern pilotluft matas in separat. Översikten över de ändplattor som behövs finns i bilaga B

67 3. Installation Anslutning av elkablar Beakta den korta bruksanvisningen och databladet som medföljer produkten. Dokumenten finns även på internet på adressen: } Notera För styrning av ventilerna får endast lämpliga utgångs moduler (t.ex. Fa. Stahl, ABB, P&F) I EX utförande ib användas med beaktande av den säkerhetstekniska och funktionstekniska konstruktionen. Notera Kontrollera inom ramen för ditt NÖDSTOPP system vilka åtgärder som är nödvändiga för din maskin/anläggning för att vid NÖDSTOPP försätta systemet i ett säkert tillstånd (t.ex. frånkoppling av ventilernas matningsspänning, frånkoppling av tryck). 3 15

68 3. Installation Jordning av ventilterminalen CPV10 EX VI Jordningsanslutningen sitter på den vänstra ändplattan (se Bild 3/5). 1 Jordanslutning 1 Bild 3/5: Jordningsanslutning för ventilterminal CPV10 EX VI Notera Jorda ventilterminalen CPV10 EX VI: Anslut vänster ändplattas jordanslutning (se Bild 3/5) lågohmigt (kort ledning med stor area) med jordpotentialen. Dra åt jordningsskruven med max 1 Nm. På så vis undviker du fel som beror på elektromagnetisk påverkan. 3 16

69 3. Installation Ventilterminal CPV10 EX VI med individuell ventilanslutning Varje ventilspole ansluts separat till en egensäker strömkrets med i EX utförande ib. Notera Använd endast följande kontaktdon från Festo för anslutning av ventilspolarna: KMYZ 4... EX MSSD ZBZC Ventilernas adressbeläggning Adresstilldelningen sker i stigande obruten ordningsföljd. Adresserna är numrerade från vänster till höger, på de enskilda ventilplattorna framifrån och bakåt (se Bild 3/6). Bild 3/6: Adressbeläggning ventilterminal CPV10 EX VI med individuell anslutning och 8 ventilplatser 3 17

70 3. Installation Anslut ventilspolarna enligt följande: Anslut kontaktdonet KMYZ 4... EX eller MSSD ZBZC till anslutningsstiften på motsvarande ventilspole (se Bild 3/7). Kontaktdonet kan även monteras i 180 vinkel. Se till att centreringsstiftet passar in mellan anslutnings stiften i kontaktdonets hål. Skruva fast kontaktdonet med den centrala låsskruven med 0,3 Nm. Bild 3/7: Montering av de enskilda kontaktdonen 3 18

71 Idrifttagning Kapitel 4 4 1

72 4. Idrifttagning Innehållsförteckning 4. Idrifttagning Allmänna anvisningar Före idrifttagning Tryckstegring av den totala matningen Manuellt manöverdon (MM) Användning Aktiveringstyper Testa ventilerna och ventil arbetselement kombinationen Återfjädrande aktivering av MM (automatisk återställning) Låsbar aktivering av MM (manuell återställning) Felsökning

73 4. Idrifttagning 4.1 Allmänna anvisningar Före idrifttagning Koppla från spänningen innan kontakter ansluts eller dras ut (risk för funktionsskada). Jorda ventilterminalen CPV10 EX VI vid den vänstra ändplattan. Ta endast en komplett monterad och ansluten ventilterminal i drift. Se till att det under följande driftförhållanden finns tillräcklig luftcirkulation (kylning): maximal ventilutrustning maximal matningsspänning kontinuerlig belastning av ventilspolarna. Ställ vid behov in stryp resp strypbackventil påbyggnaderna. Notera Skruva inte ut strypventilens inställningsskruv utanför motståndet, eftersom locket då skadas. Stryp resp strypbackventilpåbyggnaderna (ID kod P och Q) behöver ett lägsta matningstryck på 0,5 bar. 4 3

74 4. Idrifttagning Tryckstegring av den totala matningen Varning För långsam eller för sen tryckstegring av pilotluften kan under följande förutsättningar resultera i plötsliga rörelser hos arbetselementen: tillkoppling av tryckluften via mjukstartventil för fördröjd tryckstegring och vid inkommande elektriska signaler (t.ex. efter NÖDSTOPP koppling). Detta kan leda till skador på maskinen resp. anläggningen eller personskador. Mata pilotluften separat via höger ändplatta (3...8 bar). Pilotluften måste direkt efter tillkoppling ha ett tryck på bar. Annars säkerställs inte att ventilen kopplas om direkt (se Bild 4/1). Är trycket lägre än 3 bar kan ventilen kopplas om med fördröjning, trots att elektrisk signal föreligger. Den lång samma tryckstegringen för tryckmatningen verkar då inte på arbetselementet. Cylindern i exemplet körs i så fall snabbt in och ut, beroende på ventilfunktion. 4 4
