1 Compact performance Manual Pneumatik CPV CPV-ventilterminal CPV...-VI Manual sv 1109i [ ]

2

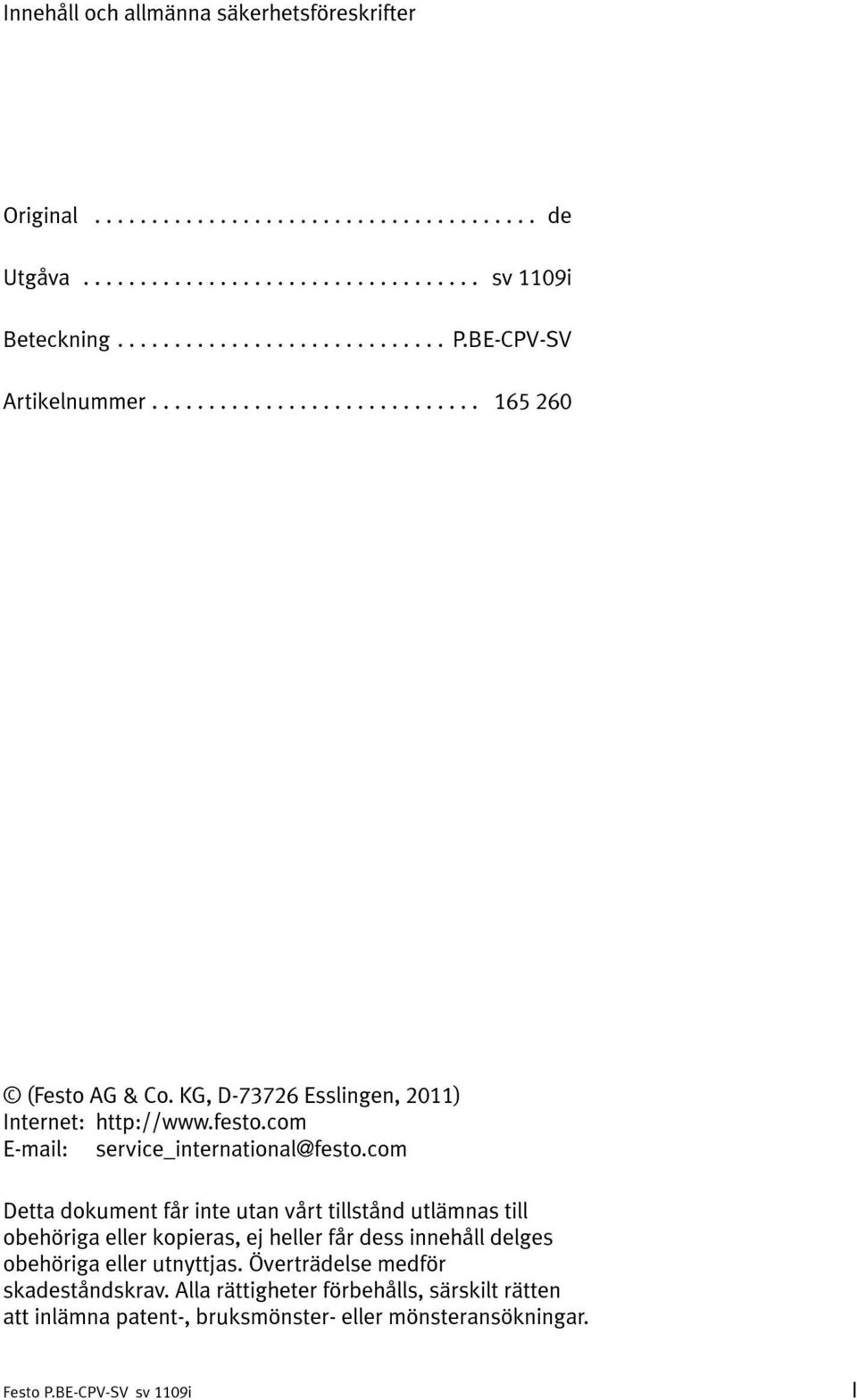

3 Innehåll och allmänna säkerhetsföreskrifter Original... de Utgåva... sv 1109i Beteckning... P.BE-CPV-SV Artikelnummer (Festo AG & Co. KG, D Esslingen, 2011) Internet: Detta dokument får inte utan vårt tillstånd utlämnas till obehöriga eller kopieras, ej heller får dess innehåll delges obehöriga eller utnyttjas. Överträdelse medför skadeståndskrav. Alla rättigheter förbehålls, särskilt rätten att inlämna patent-, bruksmönster- eller mönsteransökningar. I

4 Innehåll och allmänna säkerhetsföreskrifter AS-Interface,CANopen, DeviceNet, IP-Link, CC-Link, Interbus,PROFIBUS-DP, SUCOnet K och Simatic är registrerade varumärken hos respektive varumärkesinnehavare i vissa länder. II

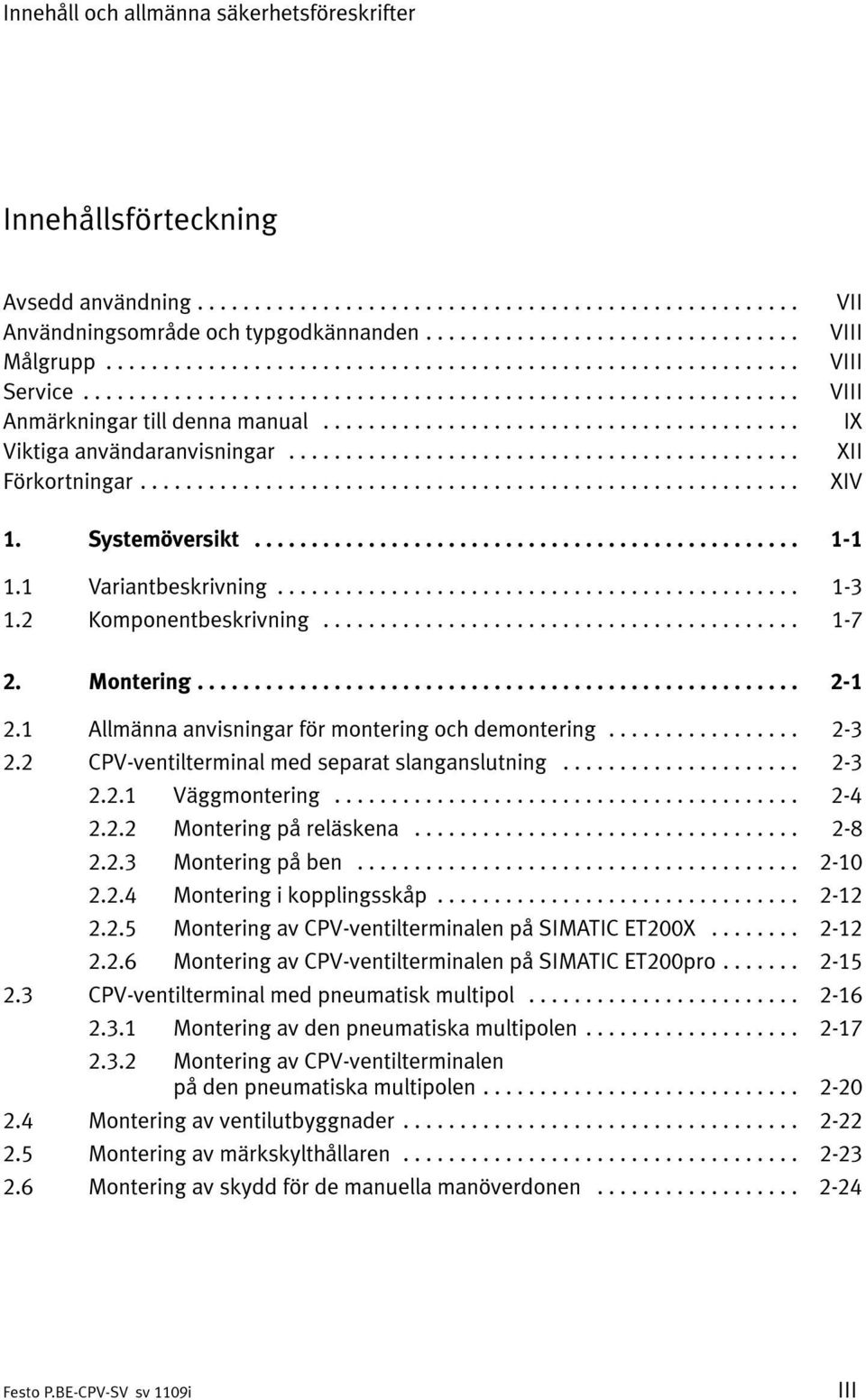

5 Innehåll och allmänna säkerhetsföreskrifter Innehållsförteckning Avsedd användning... Användningsområde och typgodkännanden... Målgrupp... Service... Anmärkningar till denna manual... Viktiga användaranvisningar... Förkortningar... VII VIII VIII VIII IX XII XIV 1. Systemöversikt Variantbeskrivning Komponentbeskrivning Montering Allmänna anvisningar för montering och demontering CPV-ventilterminal med separat slanganslutning Väggmontering Montering på reläskena Montering på ben Montering i kopplingsskåp Montering av CPV-ventilterminalen på SIMATIC ET200X Montering av CPV-ventilterminalen på SIMATIC ET200pro CPV-ventilterminal med pneumatisk multipol Montering av den pneumatiska multipolen Montering av CPV-ventilterminalen på den pneumatiska multipolen Montering av ventilutbyggnader Montering av märkskylthållaren Montering av skydd för de manuella manöverdonen III

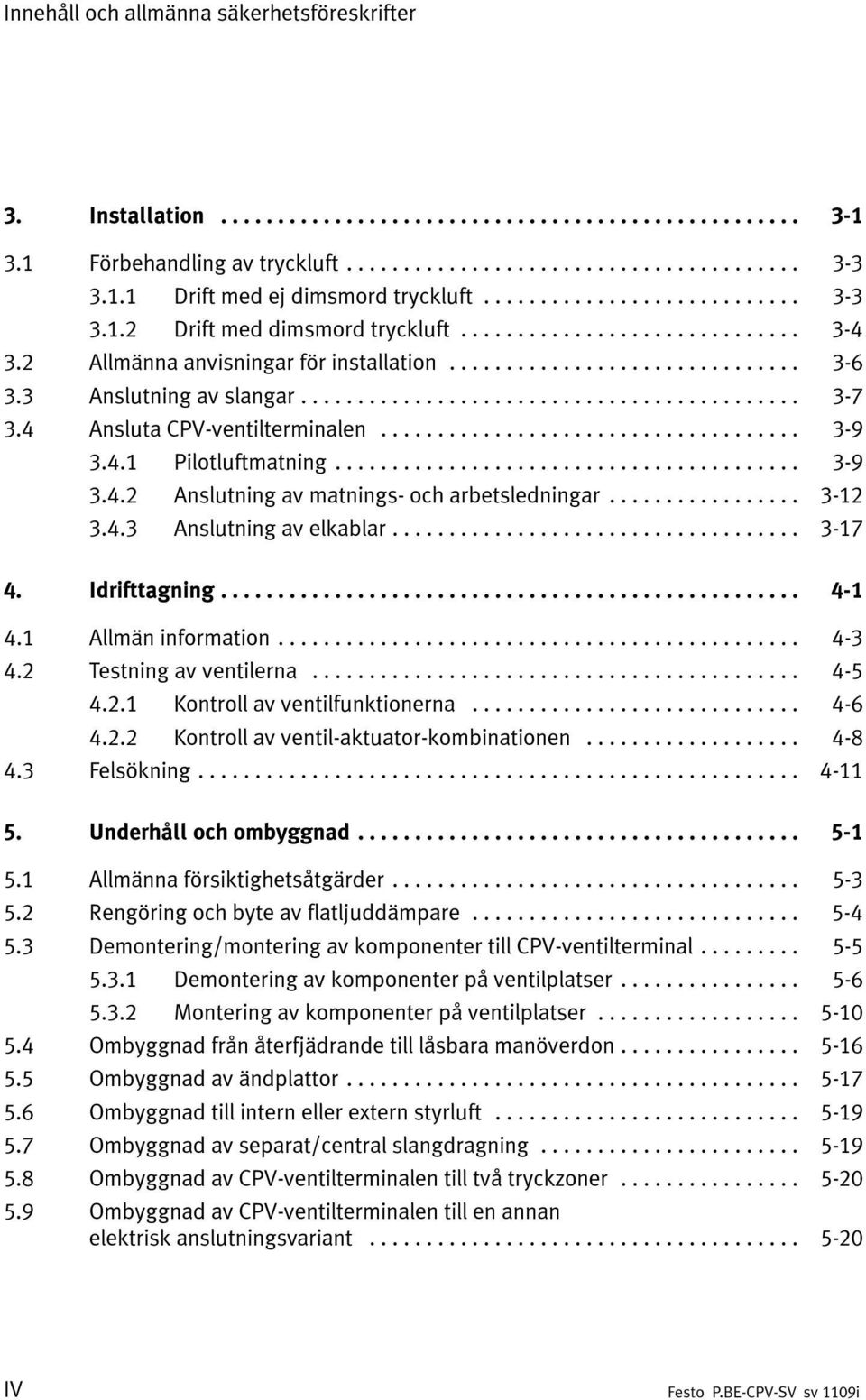

6 Innehåll och allmänna säkerhetsföreskrifter 3. Installation Förbehandling av tryckluft Drift med ej dimsmord tryckluft Drift med dimsmord tryckluft Allmänna anvisningar för installation Anslutning av slangar Ansluta CPV-ventilterminalen Pilotluftmatning Anslutning av matnings- och arbetsledningar Anslutning av elkablar Idrifttagning Allmän information Testning av ventilerna Kontroll av ventilfunktionerna Kontroll av ventil-aktuator-kombinationen Felsökning Underhåll och ombyggnad Allmänna försiktighetsåtgärder Rengöring och byte av flatljuddämpare Demontering/montering av komponenter till CPV-ventilterminal Demontering av komponenter på ventilplatser Montering av komponenter på ventilplatser Ombyggnad från återfjädrande till låsbara manöverdon Ombyggnad av ändplattor Ombyggnad till intern eller extern styrluft Ombyggnad av separat/central slangdragning Ombyggnad av CPV-ventilterminalen till två tryckzoner Ombyggnad av CPV-ventilterminalen till en annan elektrisk anslutningsvariant IV

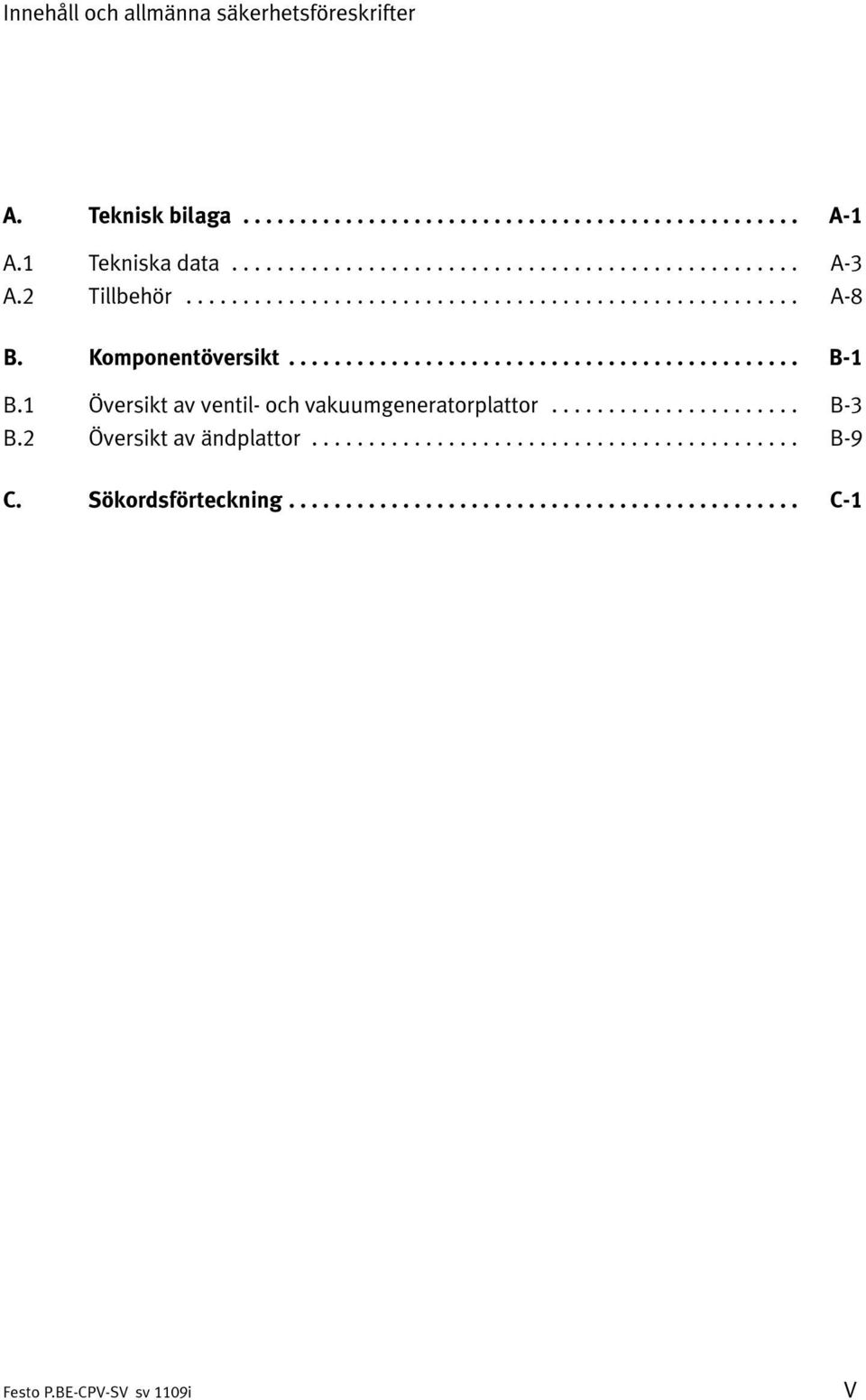

7 Innehåll och allmänna säkerhetsföreskrifter A. Teknisk bilaga... A-1 A.1 Tekniska data... A-3 A.2 Tillbehör... A-8 B. Komponentöversikt... B-1 B.1 Översikt av ventil- och vakuumgeneratorplattor... B-3 B.2 Översikt av ändplattor... B-9 C. Sökordsförteckning... C-1 V

8 Innehåll och allmänna säkerhetsföreskrifter VI

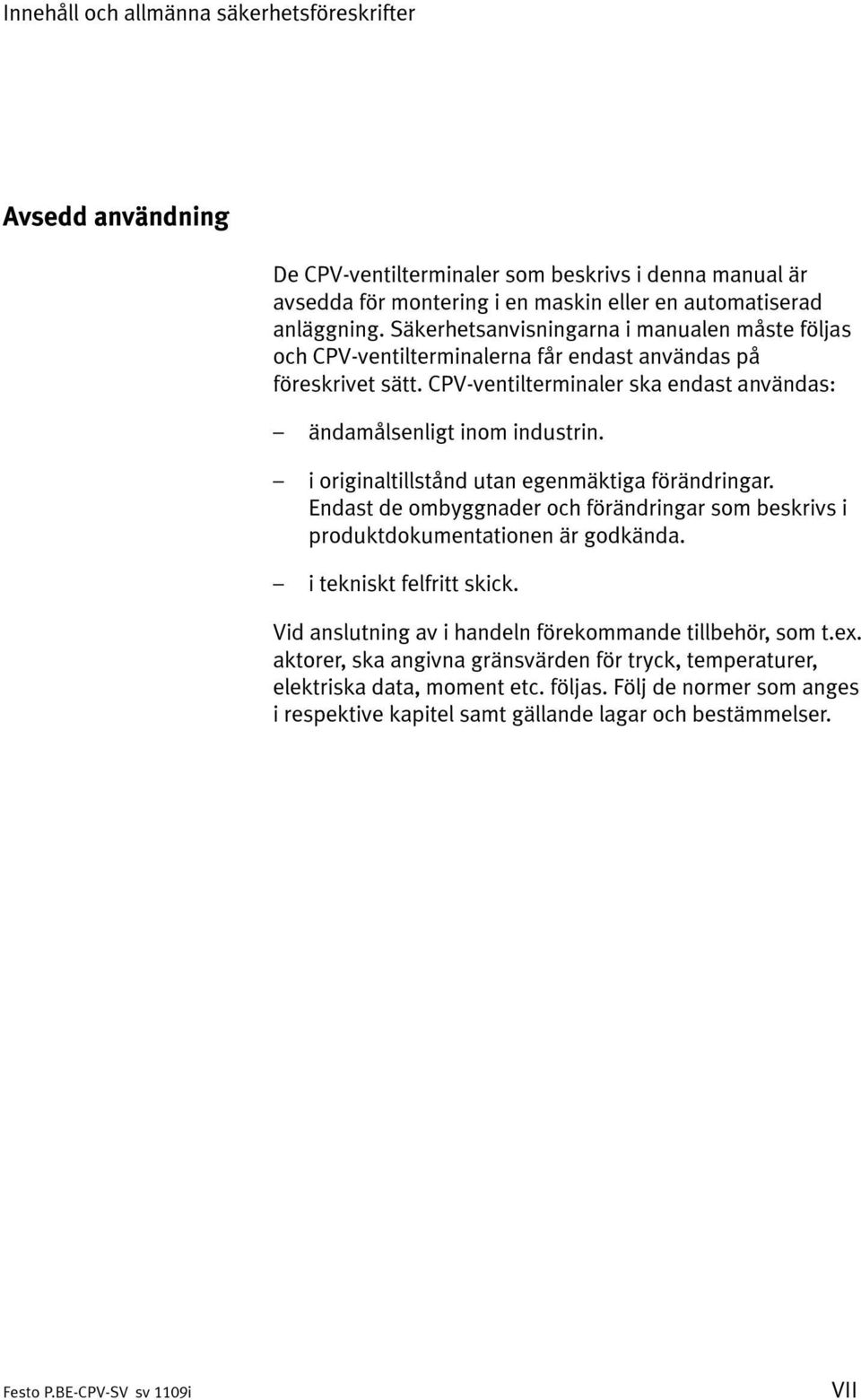

9 Innehåll och allmänna säkerhetsföreskrifter Avsedd användning De CPV-ventilterminaler som beskrivs i denna manual är avsedda för montering i en maskin eller en automatiserad anläggning. Säkerhetsanvisningarna i manualen måste följas och CPV-ventilterminalerna får endast användas på föreskrivet sätt. CPV-ventilterminaler ska endast användas: ändamålsenligt inom industrin. i originaltillstånd utan egenmäktiga förändringar. Endast de ombyggnader och förändringar som beskrivs i produktdokumentationen är godkända. i tekniskt felfritt skick. Vid anslutning av i handeln förekommande tillbehör, som t.ex. aktorer, ska angivna gränsvärden för tryck, temperaturer, elektriska data, moment etc. följas. Följ de normer som anges i respektive kapitel samt gällande lagar och bestämmelser. VII

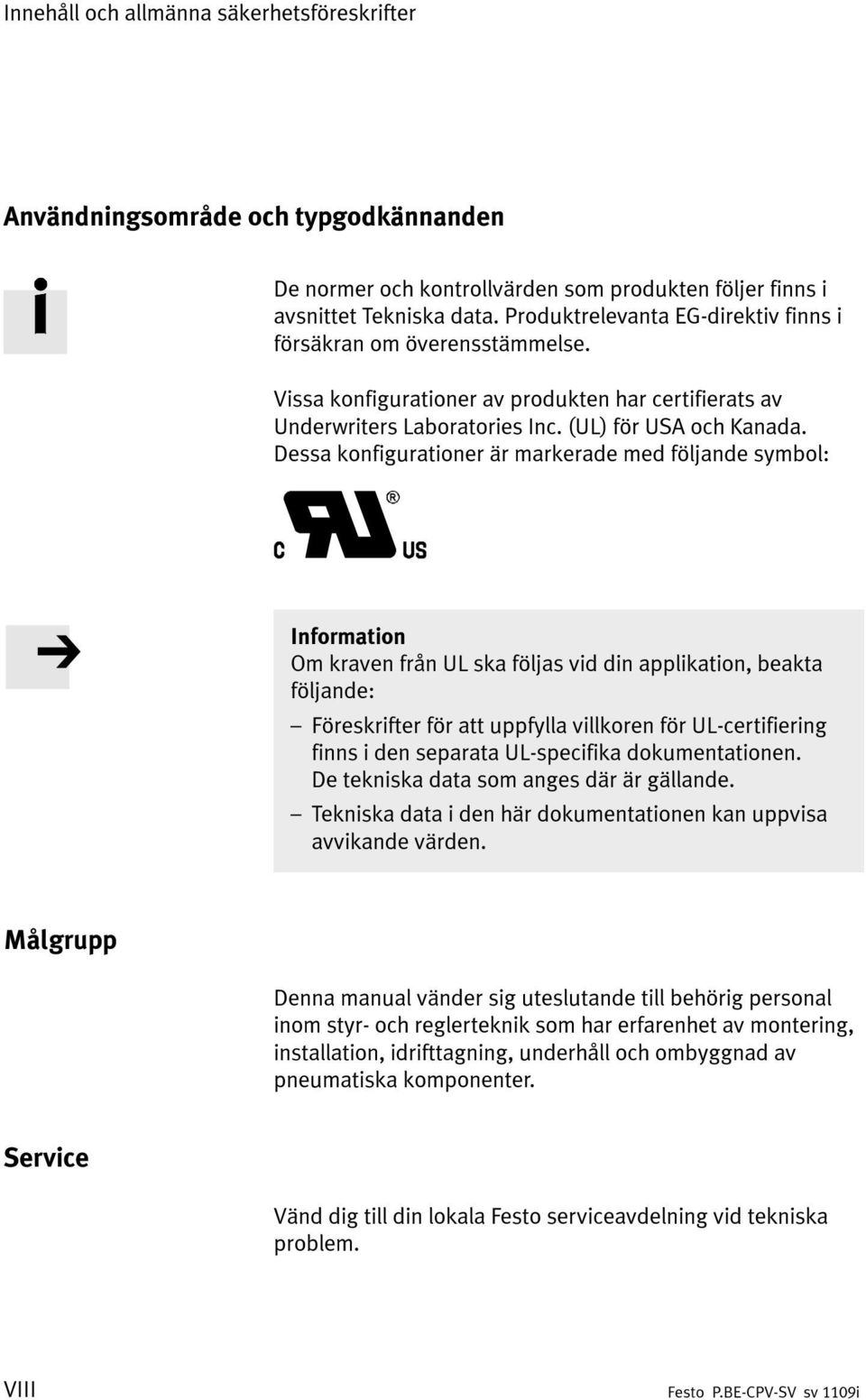

10 Innehåll och allmänna säkerhetsföreskrifter Användningsområde och typgodkännanden De normer och kontrollvärden som produkten följer finns i avsnittet Tekniska data. Produktrelevanta EG-direktiv finns i försäkran om överensstämmelse. Vissa konfigurationer av produkten har certifierats av Underwriters Laboratories Inc. (UL) för USA och Kanada. Dessa konfigurationer är markerade med följande symbol: Information Om kraven från UL ska följas vid din applikation, beakta följande: Föreskrifter för att uppfylla villkoren för UL-certifiering finns i den separata UL-specifika dokumentationen. De tekniska data som anges där är gällande. Tekniska data i den här dokumentationen kan uppvisa avvikande värden. Målgrupp Denna manual vänder sig uteslutande till behörig personal inom styr- och reglerteknik som har erfarenhet av montering, installation, idrifttagning, underhåll och ombyggnad av pneumatiska komponenter. Service Vänd dig till din lokala Festo serviceavdelning vid tekniska problem. VIII

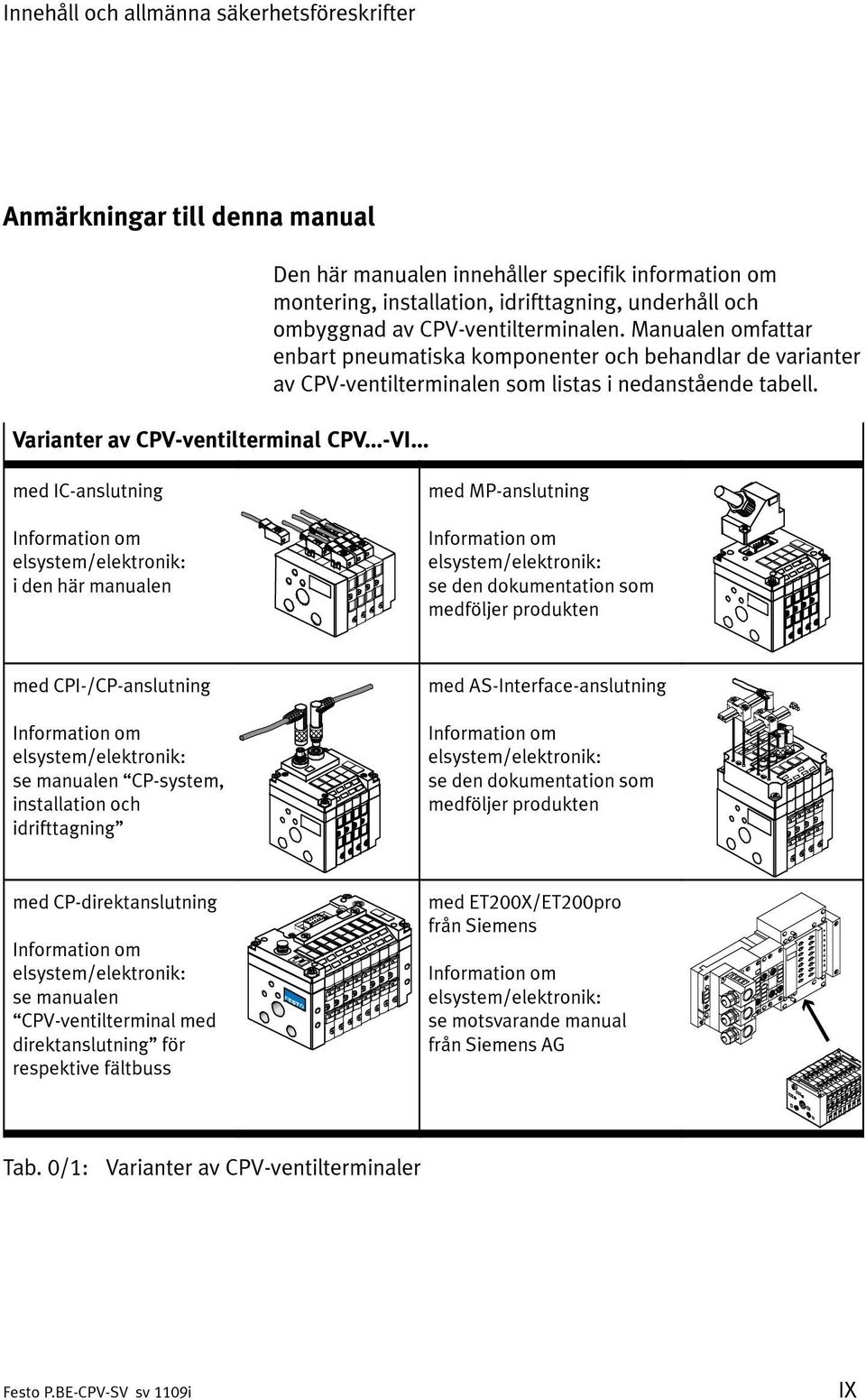

11 Innehåll och allmänna säkerhetsföreskrifter Anmärkningar till denna manual Varianter av CPV-ventilterminal CPV...-VI... Den här manualen innehåller specifik information om montering, installation, idrifttagning, underhåll och ombyggnad av CPV-ventilterminalen. Manualen omfattar enbart pneumatiska komponenter och behandlar de varianter av CPV-ventilterminalen som listas i nedanstående tabell. med IC-anslutning Information om elsystem/elektronik: i den här manualen med MP-anslutning Information om elsystem/elektronik: se den dokumentation som medföljer produkten med CPI-/CP-anslutning Information om elsystem/elektronik: se manualen CP-system, installation och idrifttagning med AS-Interface-anslutning Information om elsystem/elektronik: se den dokumentation som medföljer produkten med CP-direktanslutning Information om elsystem/elektronik: se manualen CPV-ventilterminal med direktanslutning för respektive fältbuss med ET200X/ET200pro från Siemens Information om elsystem/elektronik: se motsvarande manual från Siemens AG Tab. 0/1: Varianter av CPV-ventilterminaler IX

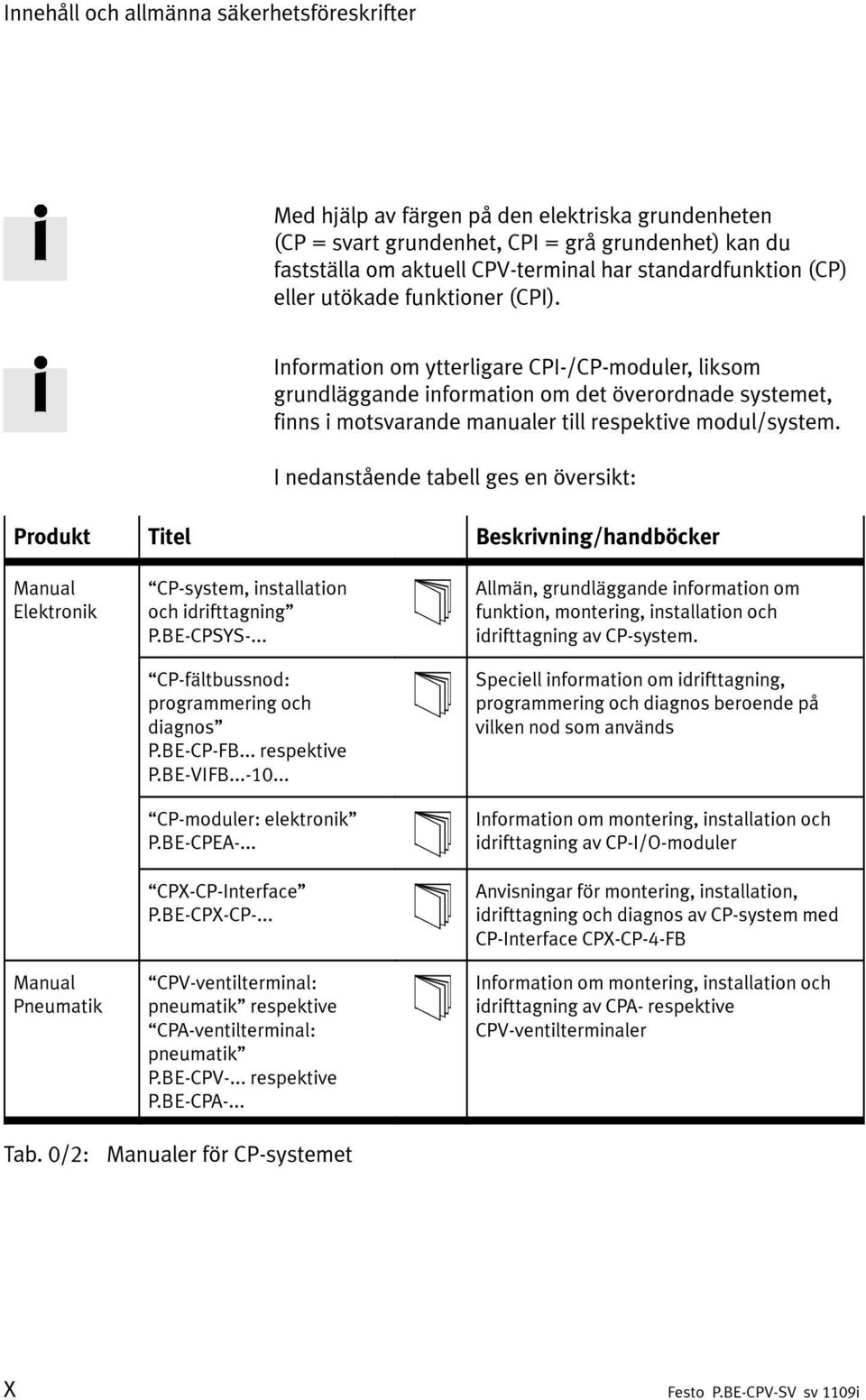

12 Innehåll och allmänna säkerhetsföreskrifter Med hjälp av färgen på den elektriska grundenheten (CP = svart grundenhet, CPI = grå grundenhet) kan du fastställa om aktuell CPV-terminal har standardfunktion (CP) eller utökade funktioner (CPI). Information om ytterligare CPI-/CP-moduler, liksom grundläggande information om det överordnade systemet, finns i motsvarande manualer till respektive modul/system. I nedanstående tabell ges en översikt: Produkt Titel Beskrivning/handböcker Manual Elektronik Manual Pneumatik CP-system, installation och idrifttagning P.BE-CPSYS-... CP-fältbussnod: programmering och diagnos P.BE-CP-FB... respektive P.BE-VIFB CP-moduler: elektronik P.BE-CPEA-... CPX-CP-Interface P.BE-CPX-CP-... CPV-ventilterminal: pneumatik respektive CPA-ventilterminal: pneumatik P.BE-CPV-... respektive P.BE-CPA-... Allmän, grundläggande information om funktion, montering, installation och idrifttagning av CP-system. Speciell information om idrifttagning, programmering och diagnos beroende på vilken nod som används Information om montering, installation och idrifttagning av CP-I/O-moduler Anvisningar för montering, installation, idrifttagning och diagnos av CP-system med CP-Interface CPX-CP-4-FB Information om montering, installation och idrifttagning av CPA- respektive CPV-ventilterminaler Tab. 0/2: Manualer för CP-systemet X

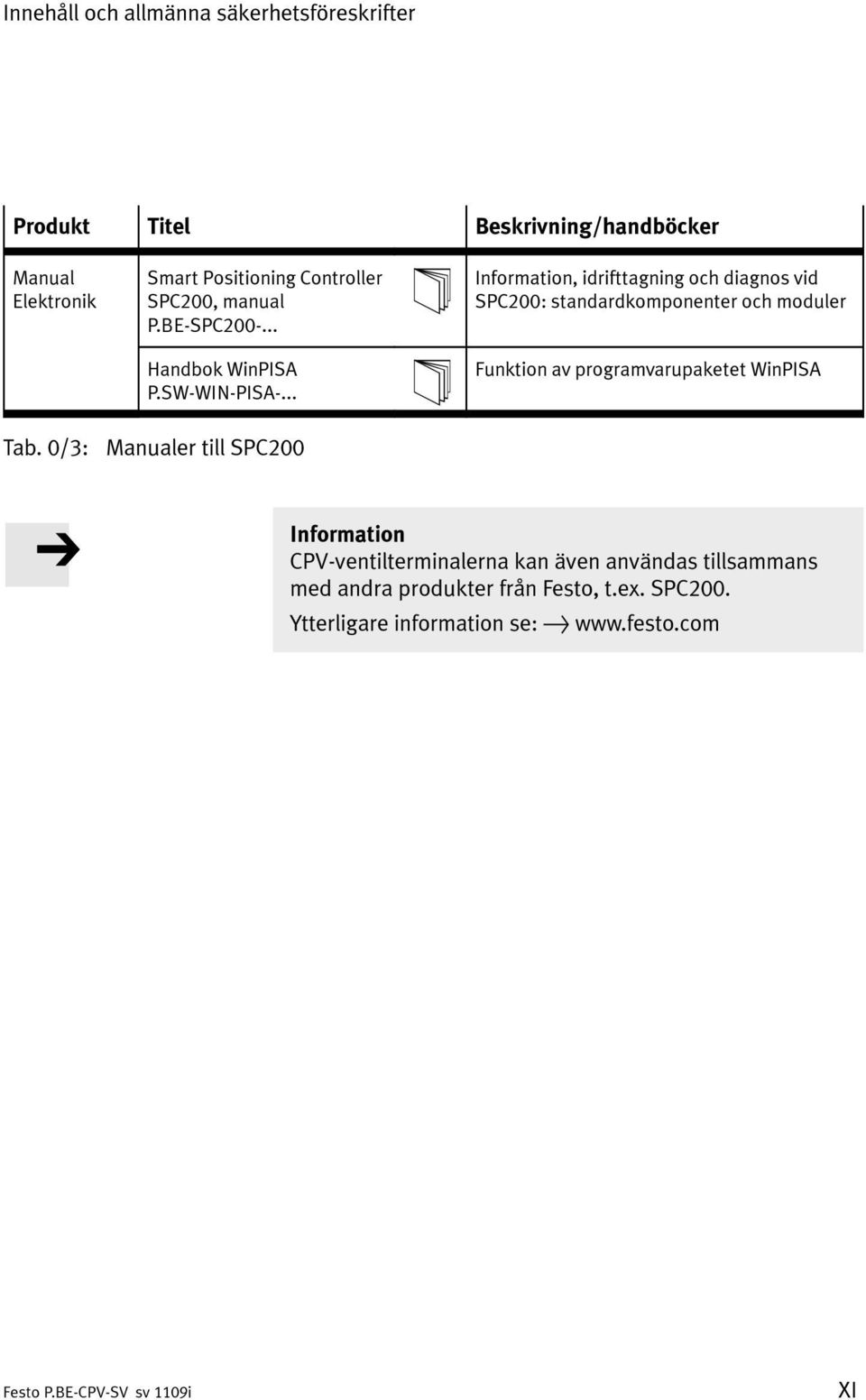

13 Innehåll och allmänna säkerhetsföreskrifter Produkt Titel Beskrivning/handböcker Manual Elektronik Smart Positioning Controller SPC200, manual P.BE-SPC Handbok WinPISA P.SW-WIN-PISA-... Information, idrifttagning och diagnos vid SPC200: standardkomponenter och moduler Funktion av programvarupaketet WinPISA Tab. 0/3: Manualer till SPC200 Information CPV-ventilterminalerna kan även användas tillsammans med andra produkter från Festo, t.ex. SPC200. Ytterligare information se: } XI

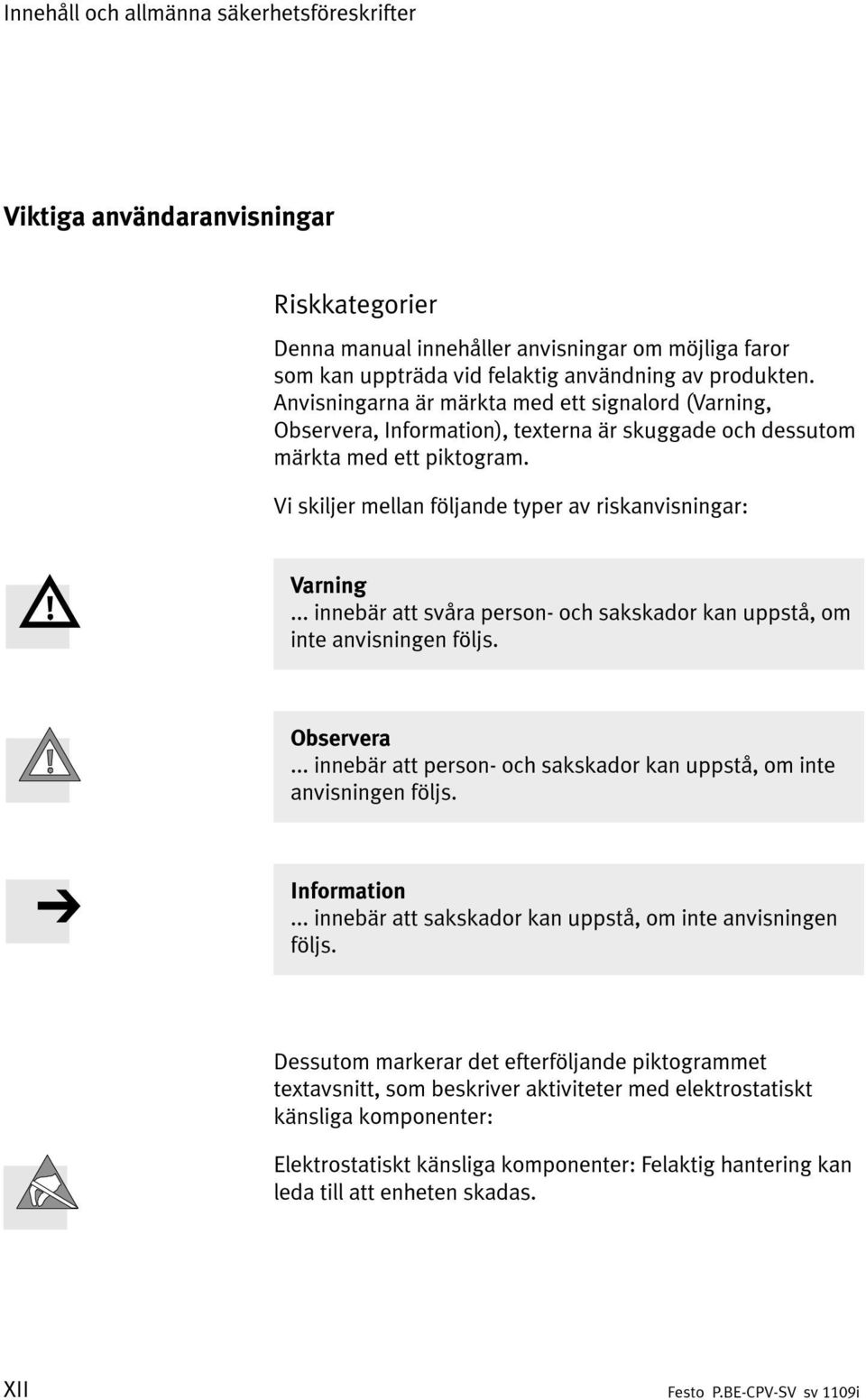

14 Innehåll och allmänna säkerhetsföreskrifter Viktiga användaranvisningar Riskkategorier Denna manual innehåller anvisningar om möjliga faror som kan uppträda vid felaktig användning av produkten. Anvisningarna är märkta med ett signalord (Varning, Observera, Information), texterna är skuggade och dessutom märkta med ett piktogram. Vi skiljer mellan följande typer av riskanvisningar: Varning... innebär att svåra person- och sakskador kan uppstå, om inte anvisningen följs. Observera... innebär att person- och sakskador kan uppstå, om inte anvisningen följs. Information... innebär att sakskador kan uppstå, om inte anvisningen följs. Dessutom markerar det efterföljande piktogrammet textavsnitt, som beskriver aktiviteter med elektrostatiskt känsliga komponenter: Elektrostatiskt känsliga komponenter: Felaktig hantering kan leda till att enheten skadas. XII

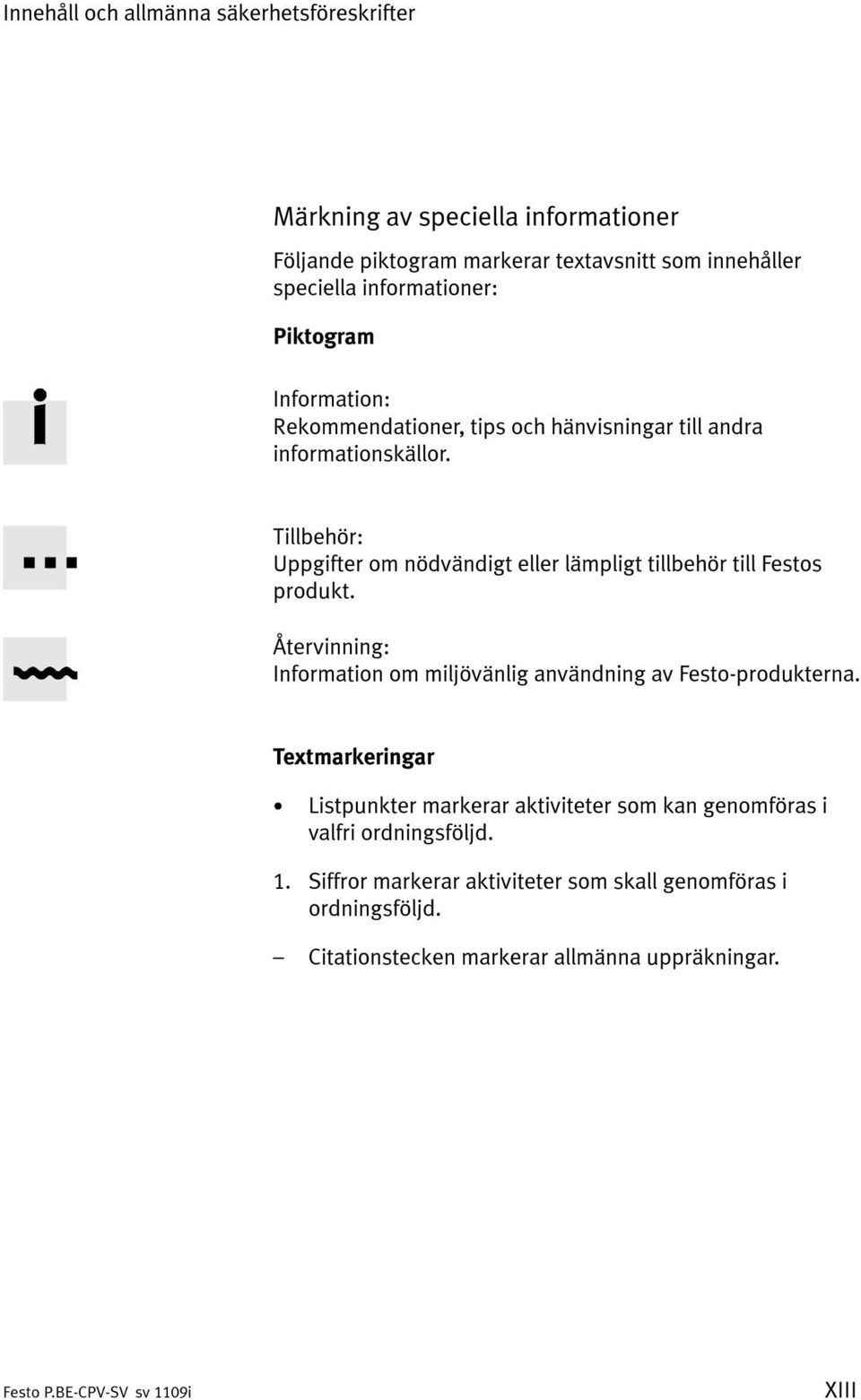

15 Innehåll och allmänna säkerhetsföreskrifter Märkning av speciella informationer Följande piktogram markerar textavsnitt som innehåller speciella informationer: Piktogram Information: Rekommendationer, tips och hänvisningar till andra informationskällor. Tillbehör: Uppgifter om nödvändigt eller lämpligt tillbehör till Festos produkt. Återvinning: Information om miljövänlig användning av Festo-produkterna. Textmarkeringar Listpunkter markerar aktiviteter som kan genomföras i valfri ordningsföljd. 1. Siffror markerar aktiviteter som skall genomföras i ordningsföljd. Citationstecken markerar allmänna uppräkningar. XIII

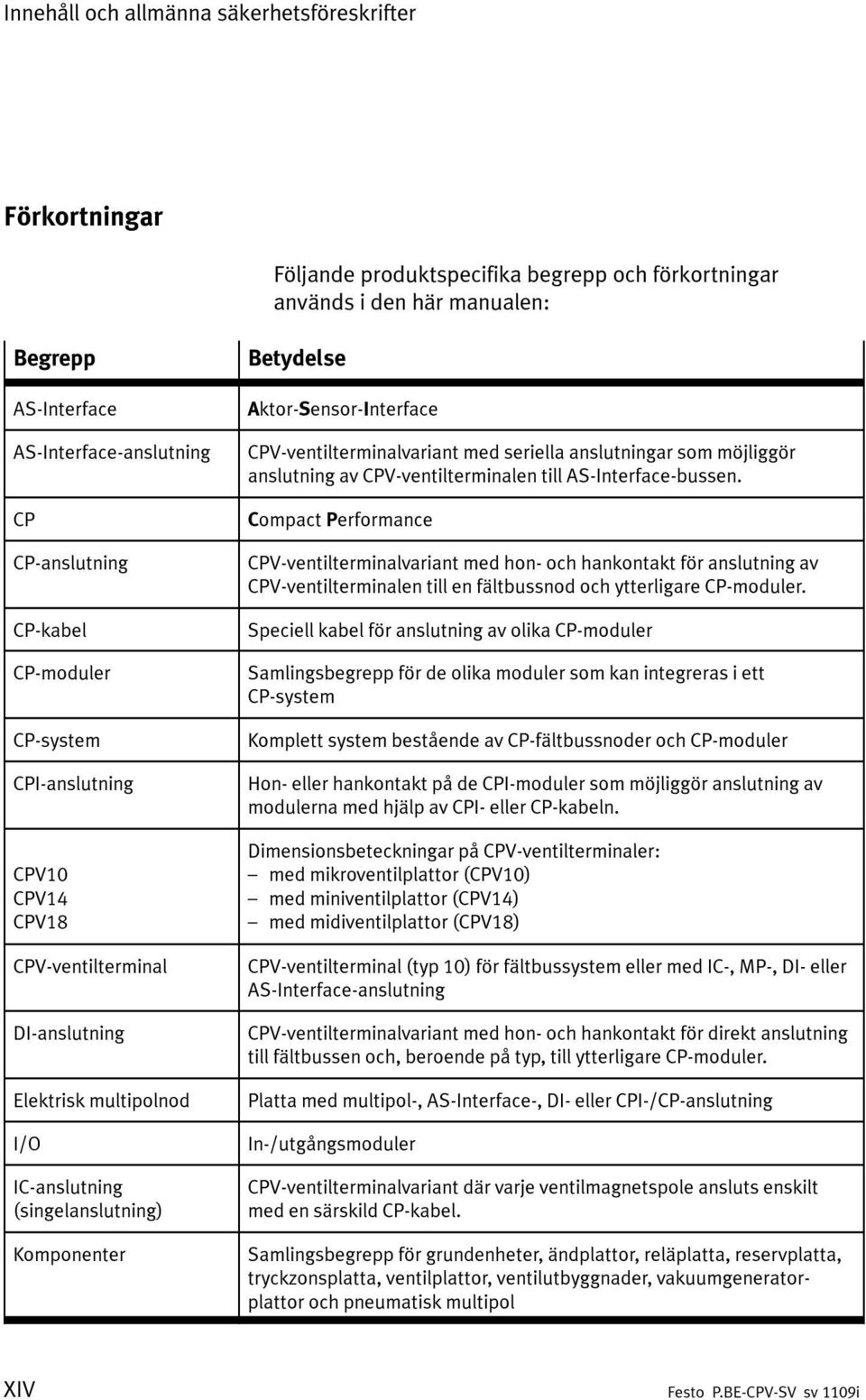

16 Innehåll och allmänna säkerhetsföreskrifter Förkortningar Följande produktspecifika begrepp och förkortningar används i den här manualen: Begrepp AS-Interface AS-Interface-anslutning CP CP-anslutning CP-kabel CP-moduler CP-system CPI-anslutning CPV10 CPV14 CPV18 CPV-ventilterminal DI-anslutning Elektriskmultipolnod I/O IC-anslutning (singelanslutning) Komponenter Betydelse Aktor-Sensor-Interface CPV-ventilterminalvariant med seriella anslutningar som möjliggör anslutning av CPV-ventilterminalen till AS-Interface-bussen. Compact Performance CPV-ventilterminalvariant med hon- och hankontakt för anslutning av CPV-ventilterminalen till en fältbussnod och ytterligare CP-moduler. Speciell kabel för anslutning av olika CP-moduler Samlingsbegrepp för de olika moduler som kan integreras i ett CP-system Komplett system bestående av CP-fältbussnoder och CP-moduler Hon- eller hankontakt på de CPI-moduler som möjliggör anslutning av modulerna med hjälp av CPI- eller CP-kabeln. Dimensionsbeteckningar på CPV-ventilterminaler: med mikroventilplattor (CPV10) med miniventilplattor (CPV14) med midiventilplattor (CPV18) CPV-ventilterminal (typ 10) för fältbussystem eller med IC-, MP-, DI- eller AS-Interface-anslutning CPV-ventilterminalvariant med hon- och hankontakt för direkt anslutning till fältbussen och, beroende på typ, till ytterligare CP-moduler. Platta med multipol-, AS-Interface-, DI- eller CPI-/CP-anslutning In-/utgångsmoduler CPV-ventilterminalvariant där varje ventilmagnetspole ansluts enskilt med en särskild CP-kabel. Samlingsbegrepp för grundenheter, ändplattor, reläplatta, reservplatta, tryckzonsplatta, ventilplattor, ventilutbyggnader, vakuumgeneratorplattor och pneumatisk multipol XIV

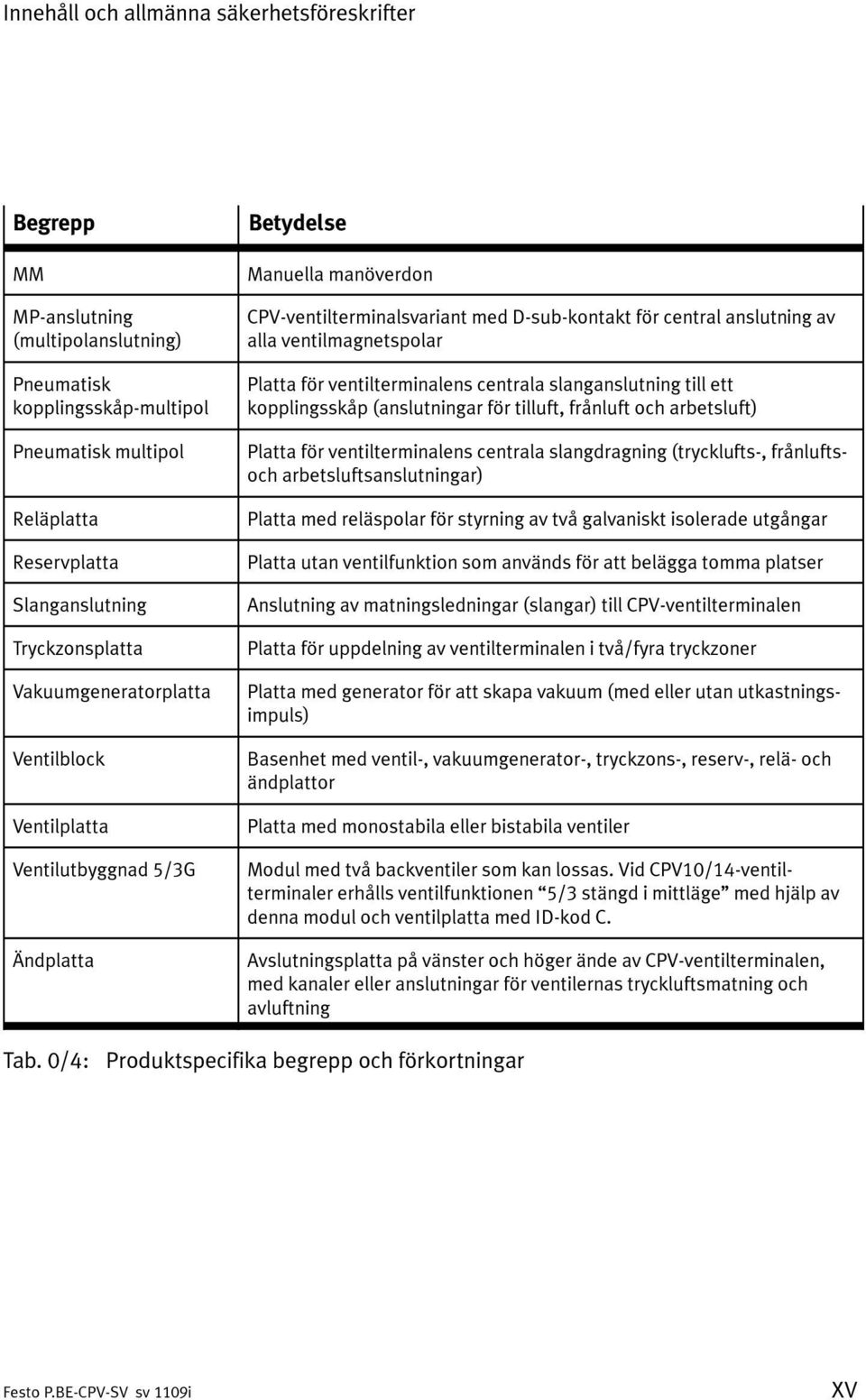

17 Innehåll och allmänna säkerhetsföreskrifter Begrepp MM MP-anslutning (multipolanslutning) Pneumatisk kopplingsskåp-multipol Pneumatisk multipol Reläplatta Reservplatta Slanganslutning Tryckzonsplatta Vakuumgeneratorplatta Ventilblock Ventilplatta Ventilutbyggnad 5/3G Ändplatta Betydelse Manuella manöverdon CPV-ventilterminalsvariant med D-sub-kontakt för central anslutning av alla ventilmagnetspolar Platta för ventilterminalens centrala slanganslutning till ett kopplingsskåp (anslutningar för tilluft, frånluft och arbetsluft) Platta för ventilterminalens centrala slangdragning (trycklufts-, frånluftsoch arbetsluftsanslutningar) Platta med reläspolar för styrning av två galvaniskt isolerade utgångar Platta utan ventilfunktion som används för att belägga tomma platser Anslutning av matningsledningar (slangar) till CPV-ventilterminalen Platta för uppdelning av ventilterminalen i två/fyra tryckzoner Platta med generator för att skapa vakuum (med eller utan utkastningsimpuls) Basenhet med ventil-, vakuumgenerator-, tryckzons-, reserv-, relä- och ändplattor Platta med monostabila eller bistabila ventiler Modul med två backventiler som kan lossas. Vid CPV10/14-ventilterminaler erhålls ventilfunktionen 5/3 stängd i mittläge med hjälp av denna modul och ventilplatta med ID-kod C. Avslutningsplatta på vänster och höger ände av CPV-ventilterminalen, med kanaler eller anslutningar för ventilernas tryckluftsmatning och avluftning Tab. 0/4: Produktspecifika begrepp och förkortningar XV

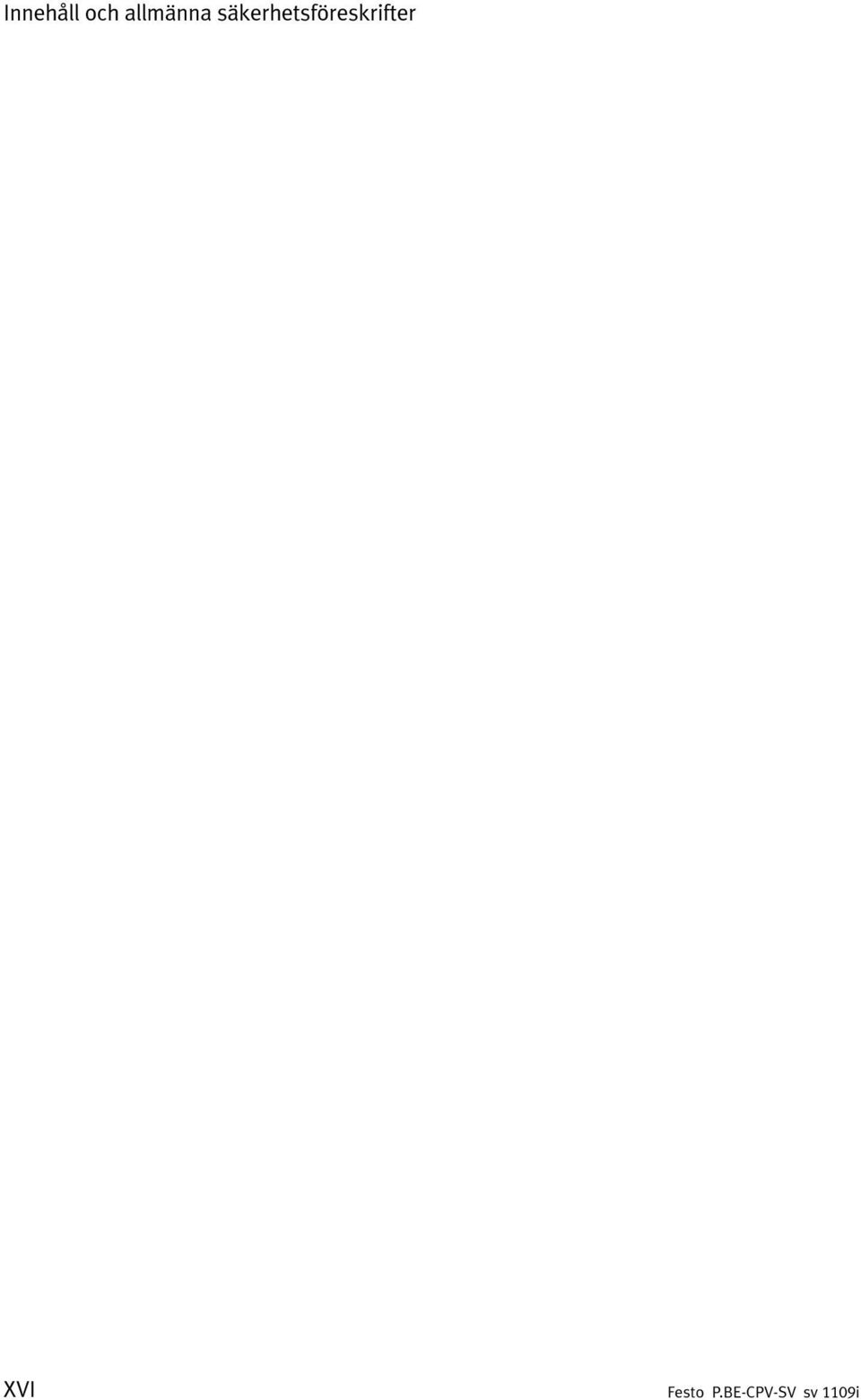

18 Innehåll och allmänna säkerhetsföreskrifter XVI

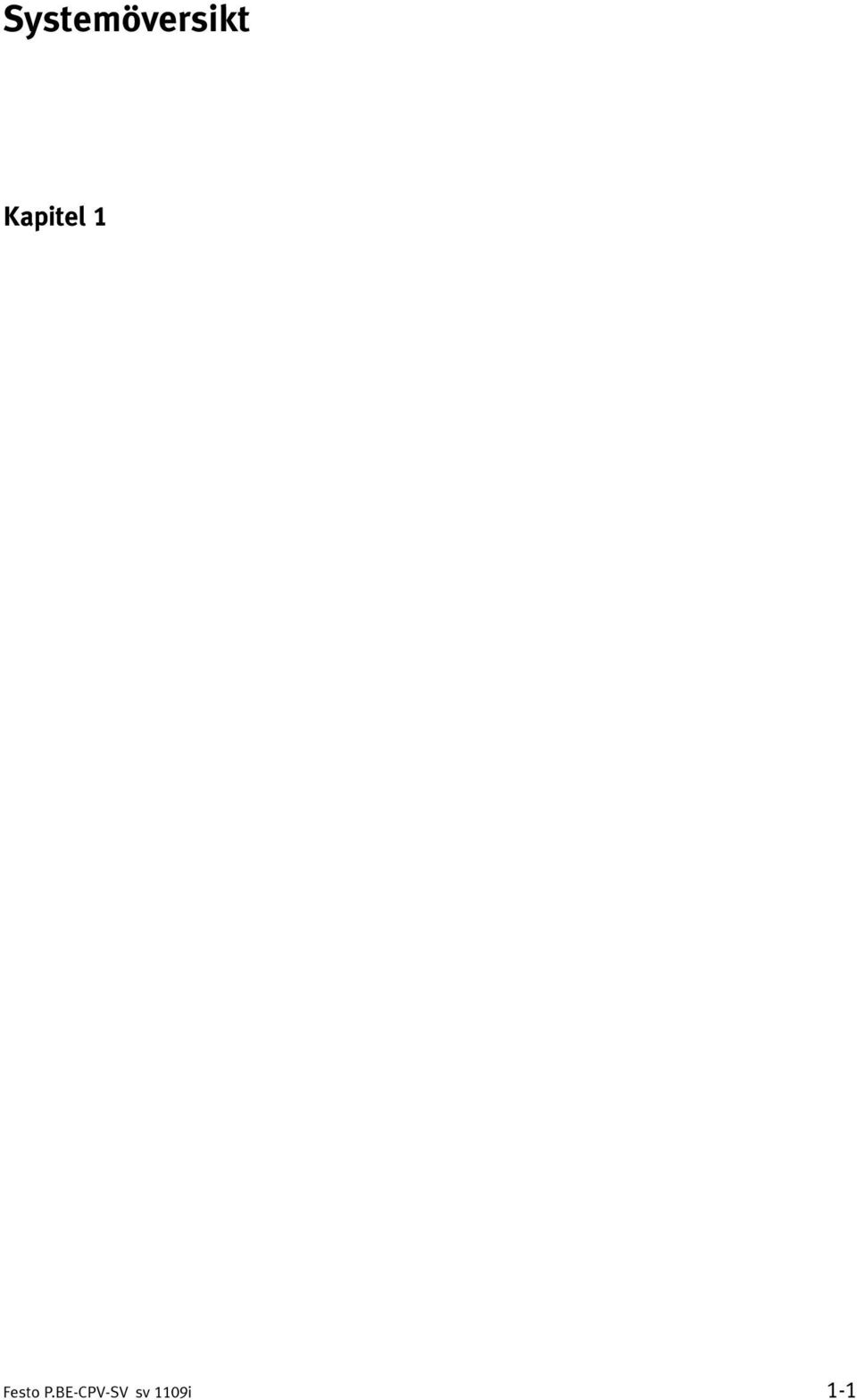

19 Systemöversikt Kapitel 1 Systemöversikt 1-1

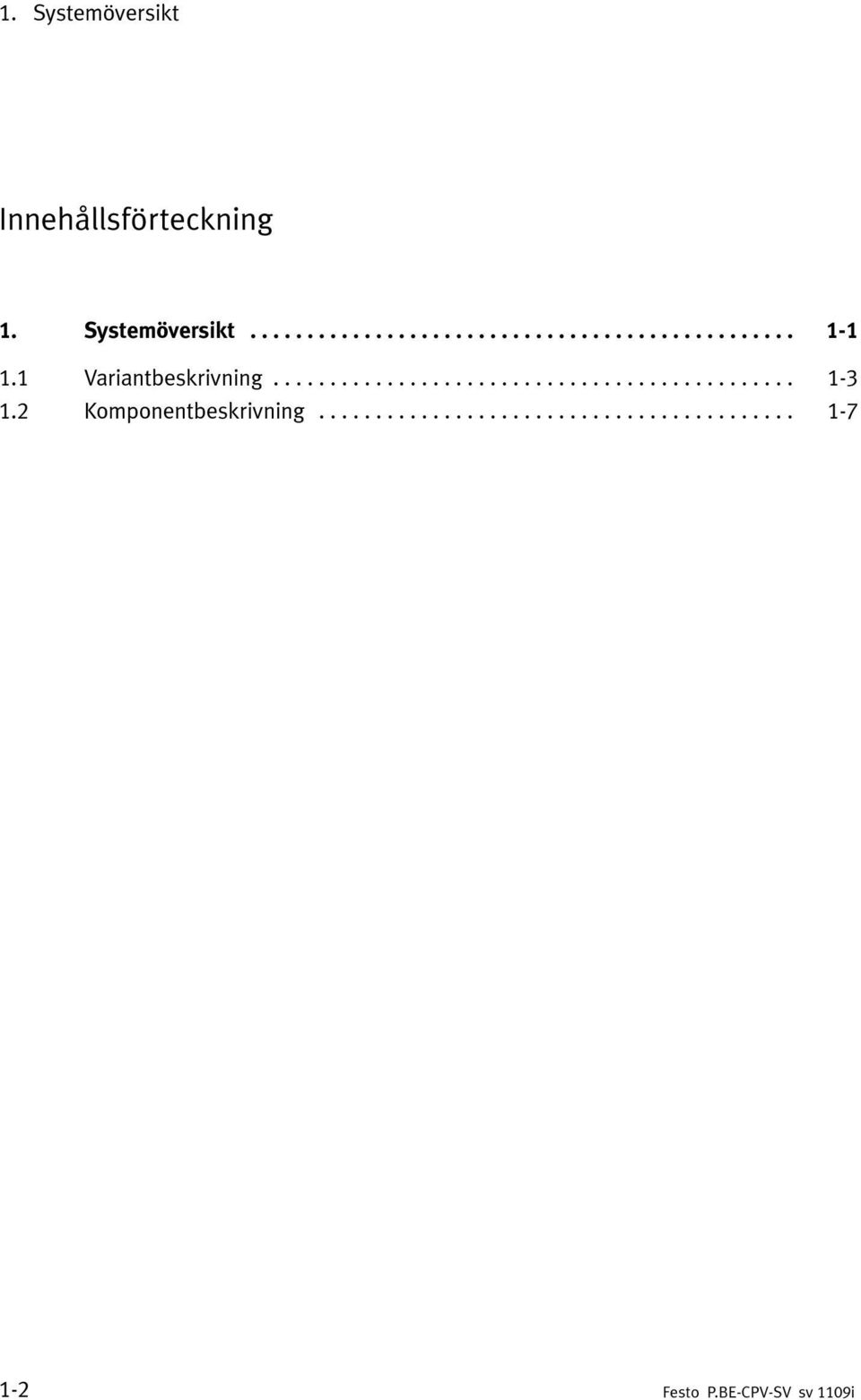

20 1. Systemöversikt Innehållsförteckning 1. Systemöversikt Variantbeskrivning Komponentbeskrivning

21 1. Systemöversikt 1.1 Variantbeskrivning Med hjälp av ventilterminaler stöder Festo automatisering på maskinnivå. CP-systemets modulära struktur gör det möjligt att integrera CP-ventilterminalerna och I/O-komponenterna optimalt i din maskin eller anläggning. Genom den kompakta konstruktionen kan CP-terminalen monteras nära de aktorer som ska styras. Detta möjliggör användning av korta tryckluftsslangar. På så sätt minimeras strömningsförlusterna och tiderna för på- och avluftning av tryckslangarna förkortas. Detta är möjligt eftersom mycket kompakta ventiler med högt flöde används, vilket bidrar till att sänka kostnaderna. 1-3

22 1. Systemöversikt CPV-ventilterminaler kan erhållas med följande typer av elektrisk anslutning: IC-anslutning CP-direktanslutning MP-anslutning CPI-/CP-anslutning CPV-ventilterminalvarianter AS-Interfaceanslutning Bild 1/1: Varianter av CPV-ventilterminaler CPV-ventilterminal med IC-anslutning CPV-ventilterminal med IC-anslutning kan erhållas med 2 till 8 ventilplattor (även med udda antal). Den elektriska anslutningen sker enskilt på varje ventilspole. CPV-ventilterminal med MP-anslutning Denna CPV-ventilterminal kan erhållas med 4, 6 eller 8 ventilplattor. Ventilspolarnas elanslutning sker centralt via multipolanslutningen. CPV-ventilterminal med CPI-/CP-anslutning CPV-ventilterminalen med CPI-/CP-anslutning kan erhållas med 4, 6 och 8 ventilplattor. Anslutning till överordnad fältbussnod sker via specialtillverkade CP-kablar. 1-4

23 1. Systemöversikt CPV-ventilterminal med DI-anslutning CPV-ventilterminaler med direktanslutning finns i storlekarna CPV10/14/18 för följande fältbussystem: CANopen DeviceNet IP-länk (CPV10/14) CC-länk Interbus PROFIBUS-DP, Festo fältbuss, ABB CS 31, Klöckner-Moeller SUCOnet K De här ventilterminalerna kan anslutas direkt till respektive fältbuss. CPV-ventilterminalerna är, beroende på fältbussystem, utrustade med 4 eller 8 ventilplattor. CPV-ventilterminal med CT200X/CT200proanslutning Denna CPV-ventilterminal är en anpassning av CPV-ventilterminalen på in- och utgångsmodulen i serien ET200X/ET200pro från Siemens: 8 ventilplattor/16 magnetspolar Storlek CPV10 och CPV14 1-5

24 1. Systemöversikt CPV-ventilterminal med AS-Interface-anslutning Denna CPV-ventilterminal kopplas via särskilda AS-Interface-kablar till AS-Interface-bussen. Beroende på variant finns ventilterminalen i rastermåtten 2, 4 eller 8 ventilplattor och med 4 elektriska anslutningsvarianter: med extra matningsanslutning för att få en nödstoppsfunktion med extra matningsanslutning och 4 eller 8 ingångar (inte CPV18) utan extra matningsanslutning utan extra matningsanslutning med 4 eller 8 ingångar (inte CPV18). CPV-ventilterminalerna med AS-Interface-anslutning kan utrustas med max. följande ventilplattor: Ventilplatta med... ASI-2 (...-Z) ASI-4 (...Z)...ASI-4E4A (...-Z)...ASI-8E8A-Z...två 2/2-ventiler (monostabila) två 3/2-ventiler (monostabila) /2-ventil (monostabil) /2-ventil (bistabil) /3-ventil Tab. 1/1: Max antal ventilplattor för CPV-ventilterminal med AS-Interface-anslutning CPV-ventilterminalen med AS-Interface-anslutning och 4 eller 8 ingångar har ett rastermått på 4 eller 8 plattor. Beroende på antal ventilplattor kompletteras de här CPV-ventilterminalerna med reservplattor. 1-6

25 1. Systemöversikt 1.2 Komponentbeskrivning Dimensioner av CPV-ventilterminaler CPV-ventilterminaler kan erhållas i följande dimensioner: CPV10 10 mm Mikroventiler CPV14 14 mm Miniventiler CPV18 18 mm Midiventiler Tab. 1/2: Dimensioner av CPV-ventilterminaler 1-7

26 1. Systemöversikt ID-kod CPV-ventilterminalens bestyckning fastställs med ID-koden. Den sitter på framsidan mellan de manuella manöverdonen 12 och 14. ID Pneumatiska komponenter Ventilplattor med 2/2-ventiler D Två 2/2-ventiler, monostabila, normalt stängda DK Endast för CPV10/14: Två 2/2-ventiler (med kanalseparering 1, 11), monostabila, normalt stängda I Två 2/2-ventiler, styrsida 14 normalt öppen, styrsida 12 normalt stängd IK Endast för CPV10/14: Två 2/2-ventiler (med kanalseparering 1, 11), styrsida 14 normalt öppen, styrsida 12 normalt stängd Ventilplattor med 3/2-ventiler C Två 3/2-ventiler, monostabila, normalt stängda CK Endast för CPV10/14: Två 3/2-ventiler (med kanalseparering 1, 11), monostabila, normalt stängda CY H Två 3/2-ventiler (med backventil till frånluftskanalerna 3 och 5), monostabil, normalt stängd, återställning via pneumatisk fjäder Två 3/2-ventiler, styrsida 14 normalt öppen, styrsida 12 normalt stängd HK Endast för CPV10/14: Två 3/2-ventiler (med kanalseparering 1, 11), styrsida 14 normalt öppen, styrsida 12 normalt stängd N Två 3/2-ventiler, normalt öppna NK Endast för CPV10/14: Två 3/2-ventiler (med kanalseparering 1, 11), normalt öppna Ventilplattor med 5/2-ventiler F J 5/2-ventil, monostabil, snabbkopplande 5/2-ventil, impuls JK Endast för CPV10/14: 5/2-ventil (med kanalseparering 1, 11), bistabil M 5/2-ventil, monostabil MK Endast för CPV10/14: 5/2-ventil (med kanalseparering 1, 11), monostabil 1-8

27 1. Systemöversikt ID Pneumatiska komponenter Ventilplattor med 5/3-ventiler G CPV10/14: Två 3/2-ventiler, normalt stängda + ventilutbyggnad 5/3G CPV18: 5/3-ventil, stängd i mittläget Vakuumgeneratorplattor A E Utan utkastningsimpuls Med 2/2-ventil för utkastningsimpuls Tryckzonsplattor S T Frånluftskanal (3/5) och tryckluftskanaler (1, 11) stängda Tryckluftskanaler (1, 11) stängda Reservplatta L Platta utan ventilfunktion för reservering av en ventilplats Reläplatta R Platta med två galvaniskt isolerade relän Ventilutbyggnader P Q V Strypbackventil för tilluftsstrypning Strypbackventil för frånluftsstrypning Strypventil för inställning av utkastningsimpulsen Tab. 1/3: ID-koder för pneumatikkomponenter Ytterligare information om ventil- och vakuumgeneratorplattor finns i bilaga B. Ytterligare information om ventilen med ID-kod CY finns i följande avsnitt. 1-9

28 1. Systemöversikt 3/2-ventil (CY) med integrerad backventilsfunktion 2x3/2-ventilerna är försedda med klaffar som förhindrar att baktryck bildas i frånluftskanalerna 3 och 5 på de drivenheter som är anslutna på ventilen. Information Vid användning i säkerhetstillämpningar krävs ytterliga skyddsåtgärder. Följ EG:s maskindirektiv. Utan ytterliga skyddsåtgärder enligt föreskrivna minimikrav är inte produkten lämpad för användning i säkerhetsrelevanta styrsystem. Vid användning av tryckzonsplatta mellan ventilplattorna (för att bilda tryckzoner) rekommenderar Festo tryckzonsplattan med ID-kod S. Denna tryckzonsplatta delar in matningskanalerna 1, 11 och frånluftskanal 3/5 i olika tryckzoner. Baktryck i frånluftskanalen kan hindra ventilen från att koppla om. Ventilen kopplar om när baktrycket sänkts och styrsignal fortfarande finns. Använd extern pilotluft för CPV-ventilterminaler som har ventiler med ID-kod CY. På så sätt säkerställs att backventilerna är ordentligt stängda även vid frånkopplat drifttryck. Ventilutbyggnad 5/3G (endast CPV10/14) Ventilutbyggnad 5/3G har en funktion för två lossningsbara backventiler. I kombination med ventilplattan med ID-kod C och CY (två 2/3-ventiler normalt stängda) erhålls funktionen 5/3 stängd i mittläge. Ytterligare information om ventilutbyggnad 5/3G finns i avsnitt 2.4 under Montering av ventilutbyggnader och i avsnitt 4.1 Allmänna information. 1-10

29 1. Systemöversikt Stryp- respektive strypbackventilutbyggnad Du kan anpassa CPV-ventilterminalen till kraven för din maskin/anläggning med hjälp av följande ventilutbyggnader: För strypning av ventilplattornas tilluft och frånluft: Strypbackventil för tilluftsstrypning (ID-kod P) Strypbackventil för frånluftsstrypning (ID-kod Q) För inställning av vakuumgeneratorplattans utkastningsimpuls (ID-kod E): Strypbackventil (ID-kod V) Ventilutbyggnaderna flänsmonteras direkt på ventilplattorna. Ovan angivna ventilutbyggnader är inte avsedda att kombineras. Ytterligare information om ventilutbyggnader finns i avsnitt 2.4 Montering av ventilutbyggnader och i avsnitt 4.1 Allmänna information. Vakuumgeneratorplattor CPV-ventilterminaler kan utrustas med vakuumgeneratorplattor för att skapa undertryck. Arbetsstycken med jämn och tät yta kan då sugas upp. Det finns 2 sorters vakuumgeneratorer: Platta med kopplingsbar vakuumgenerator (ID-kod A). Platta med kopplingsbar vakuumgenerator och extra 2/2-ventil för att skapa utkastningsimpuls (ID-kod E). Ytterligare information om vakuumgeneratorplattor finns i avsnitt under Vakuumgeneratorplattor. 1-11

30 1. Systemöversikt Tryckzonsplatta CPV-ventilterminaler kan delas upp i 2 till 4 tryckzoner med hjälp av tryckzonsplattor. Det finns 2 sorters tryckzonsplattor: Tryckzonsplatta med stängda tryckluftskanaler (1 och 11). Endast CPV10/14: tryckzonsplatta med stängd frånluftskanal (3/5) och stängda tryckluftskanaler (1 och 11). Ventilplattor med kanalseparering Tryckzoner på CPV10/14-ventilterminaler kan även realiseras med intern kanalseparering (ID-kod CK, DK, HK, IK, JK, MK och NK). Kanalsepareringen görs i tryckluftskanalerna (1 och 11). 2 eller 4 tryckzoner kan skapas. Reläplatta CPV10/14-ventilterminaler med hållströmssänkning kan utrustas med reläplattor. Det gäller CPV-ventilterminaler med följande anslutning: CPI-/CP-anslutning CPV-direktanslutning AS-Interface-anslutning (endast CPV10-ventilterminaler) IC-anslutning (endast i kombination med kontaktdon KMYZ LED (CPV10/14)) MP-anslutning Varje reläplatta har två relän för styrning av två galvaniskt isolerade utgångar. 1-12

31 1. Systemöversikt Pneumatisk multipol Den pneumatiska multipolen är avsedd för gemensam anslutning av matnings- och arbetsledningar. Ventilterminalen CPV VI skruvas fast vid den pneumatiska multipolen och tätas med tätningssatser. Med hjälp av den pneumatiska multipolen går det snabbt att skilja ventilterminalen CPV VI från de pneumatiska matnings- och arbetsledningarna. Den pneumatiska multipolen finns i följande varianter: 1. Utan monteringsbrygga: Den här varianten för fotmontering eller väggenomgång avslutas jämnt med ändplattorna. Fästhålen finns på den pneumatiska multipolens anslutningssida (CPV10-VI-P...-M7). 2. Med monteringsbrygga: Vid den här varianten för väggmontering eller fotmontering står den pneumatiska multipolen ut över ändplattorna. Monteringshålen sitter i bryggan för att förenkla monteringen. Två ytterligare hål som löper tvärs igenom den pneumatiska multipolen (CPV10-VI-P...-M7-B) gör det möjligt att montera ventilterminalen CPV10-VI... på baksidan. 3. För montering i ett kopplingsskåp: med tätningsring och matningsanslutningar (CPV10-VI-P...-M7-C); med tätningsring, men utan matningsanslutningar (CPV10-VI-P...-M7-D). 1-13

32 1. Systemöversikt Pneumatisk multipol utan brygga Pneumatisk multipol med brygga Pneumatisk kopplingsskåp-multipol med matningsanslutningar Pneumatisk kopplingsskåp-multipol utan matningsanslutningar Vertikala monteringshål 2 Horisontella monteringshål 3 Tätningsring Bild 1/2: Varianter av den pneumatiska multipolen och den pneumatiska kopplingsskåp-multipolen 1-14

33 1. Systemöversikt CPV-ventilterminalen kan, beroende på beställningen, bestå av följande komponenter: Komponentöversikt Elektrisk anslutningsplatta (endast CPV-ventilterminaler med MP-, AS-Interface- eller CPI-/CP-anslutning) 2 Höger ändplatta (modeller anges i avsnitt B.2 Översikt av ändplattor ) 3 Reläplatta (se även kompatibilitetslistan i avsnitt Tab. 5/2) 4 Reservplatta eller tryckzonsplatta (med stängda tryckluftskanaler 1 och 11 och frånluftskanal (3/5) eller endast stängda tryckluftskanaler 1 und 11) 5 Ventilplattor utrustade med monostabila, bistabila eller vakuumventiler 6 Vänster ändplatta (modeller anges i avsnitt B.2 Översikt av ändplattor ) Bild 1/3: CPV-ventilterminalens komponenter 1-15

34 1. Systemöversikt CPV-ventilterminalens kompletterande komponenter CPV-ventilterminalen kan om så önskas kompletteras med följande komponenter: Manöverdonsskydd och hållare för märkskyltar, ej i kombination med reläplatta 2 Pneumatisk multipol 3 Ventilutbyggnader (5/3G-funktion (endast CPV10/14), vakuumstrypventil eller strypbackventil) 4 Hållare för montering av CPV10/14 respektive CPV18 på reläskena 5 Hållare för väggmontering av CPV10/14 respektive CPV18 6 Hållare för väggmontering av CPV10/14 Bild 1/4: Kompletteringar för CPV-ventilterminalen 1-16

35 1. Systemöversikt Anslutningar, indikeringselement och manöverdon På CPV-ventilterminalen finns följande pneumatiska anslutningar, indikeringselement och manöverdon: Ventilens märkskyltar 2 Manöverdonsskydd och hållare för märkskyltar 3 Manuella manöverdon (för varje pilotventil, återfjädrande eller låsbara) 4 Infästning av manöverdonsskydd 5 Klämmor för återfjädrande manuella manöverdon 6 Matningsanslutningar (1, 11, 12/14), frånluftsanslutningar (3/5, 82/84): vid enskild slangdragning på den vänstra och/eller högra ändplattan vid central slangdragning på den pneumatiska multipolen 7 Arbetsanslutningar (2, 4) för varje ventil 8 Pneumatisk multipol Bild 1/5: CPV-ventilterminalens pneumatiska anslutningar, indikeringselement och manöverdon Anvisningar för elektriska anslutningsar och indikeringselement på CPV-ventilterminaler med direktanslutning finns i respektive elektronikmanualer. 1-17

36 1. Systemöversikt På CPV-ventilterminaler med IC-anslutningar finns följande elektriska anslutningar och indikeringselement: Märkskylt (för varje kontaktdon) 2 Specialanpassade kontaktdon (för varje pilotventil), kan vridas Gul LED, indikering av pilotventilens signaltillstånd (för varje kontaktdon) 4 Jordanslutning 5 Anslutningsfästen för pilotventil 14 6 Anslutningsfästen för pilotventil 12 Bild 1/6: CPV-ventilterminalens elektriska anslutningar och indikeringselement med IC-anslutning 1-18

37 1. Systemöversikt På CPV-ventilterminalen med MP-anslutning finns följande elektriska anslutningar och indikeringselement: D-sub-multipolkontakt (9 poler för terminaler med 4 ventiler, 25 poler för terminaler med 6 eller 8 ventiler) 2 Märkskylt 3 Gul LED, indikering av pilotventilernas signaltillstånd 4 Jordanslutning Bild 1/7: CPV-ventilterminalens elektriska anslutningar och indikeringselement med MP-anslutning 1-19

38 1. Systemöversikt På CPV-ventilterminaler med CPI-/CP-anslutning finns följande elektriska anslutningar och indikeringselement: Inkommande CP-kabel 2 Vidareledande CP-kabel 3 Märkskylt 4 Gul LED, indikering av reläernas signaltillstånd 5 Gul LED, indikering av pilotventilernas signaltillstånd 6 Reläanslutningar med anslutningskabel 7 Jordanslutning 8 Grön LED, CP-anslutningens tillståndsindikering Bild 1/8: CPV-ventilterminalens elektriska anslutningar och indikeringselement med CPI-/CP-anslutning 1-20

39 1. Systemöversikt På CPV-ventilterminaler med AS-Interface-anslutning finns följande elektriska anslutningar och indikeringselement: AS-Interface-kabelplugg, (endast CPV...-GE-ASI-...-Z) 2 Kabeldosa för extra matning med svart matningskabel (endast CPV...-GE-ASI-...-Z) 3 Givarkabel med hankontakt (endast CPV...-GE-ASI-...E...A-...) 4 Märkskylt 5 Gul LED, pilotventilernas tillståndsindikering 6 Jordanslutning 7 BUSS-LED 1 (grön), BUSS-LED 2 (röd), (endast CPV...-GE-ASI-...E...A-...) 8 Gröna LED-tillståndsindikeringar för ingångar, (endast CPV...-GE-ASI-...E...A-...) 9 AS-Interface-bussuttag med gul busskabel Bild 1/9: CPV-ventilterminalens elektriska anslutningar och indikeringselement med AS-Interface-anslutning 1-21

40 1. Systemöversikt 1-22

41 Montering Kapitel 2 Montering 2-1

42 2. Montering Innehållsförteckning 2. Montering Allmänna anvisningar för montering och demontering CPV-ventilterminal med separat slanganslutning Väggmontering Montering på reläskena Montering på ben Montering i kopplingsskåp Montering av CPV-ventilterminalen på SIMATIC ET200X Montering av CPV-ventilterminalen på SIMATIC ET200pro CPV-ventilterminal med pneumatisk multipol Montering av den pneumatiska multipolen Montering av CPV-ventilterminalen på den pneumatiska multipolen Montering av ventilutbyggnader Montering av märkskylthållaren Montering av skydd för de manuella manöverdonen

43 2. Montering 2.1 Allmänna anvisningar för montering och demontering Varning Oönskade rörelser hos anslutna arbetselement och okontrollerade rörelser hos lösa slangar kan leda till personskador eller materiella skador. Innan montering, installation och underhåll påbörjas skaföljandekopplasfrån: Tryckluftsmatning Matningsspänning Information Var försiktig vid all hantering av ventilterminalens moduler och komponenter. Tänk speciellt på följande: Följ angivna vridmoment. Det finns elektrostatiskt känsliga komponenter. Vidrör därför inga kontaktytor. 2.2 CPV-ventilterminal med separat slanganslutning Monteringsvarianter CPV-ventilterminalen med separat slanganslutning kan integreras i en anläggning eller maskin genom följande monteringsvarianter: Väggmontering Montering på reläskena Montering på ben Montering i kopplingsskåp 2-3

44 2. Montering Information Om det vid aktuella applikationer uppstår svängningar som överskrider följande värden, 0,15mmsträckavid10 58Hz 2 g acceleration vid Hz använd vägg- eller fotmontering vid ventilterminalerna CPV14 och CPV Väggmontering För väggmontering av CPV-ventilterminalen behövs en monteringssats för valt monteringssätt. Följande tabell ger en överblick: Montering På baksidan På ovansidan (endast CPV10/14 med IC-anslutning) Monteringssatser (bestående av 2 profiler och 4 självgängande skruvar). Se Festos katalog } Tab. 2/1: Fästprofiler för väggmontering 2-4

45 2. Montering För baksidesmontering av CPV10/14-ventilterminaler med direktanslutning för interbus-loop (CPV...-GE-IL-...) och AS-Interface-anslutning med in-/utgångar (CPV...-GE-ASI...E/...A) finns det en särskild monteringssats som inte nämns här. Gör så här: Säkerställ att fästytan kan bära CPV-ventilterminalen. Montera fästprofilerna på den högra och vänstra ändplattan (se Bild 2/1 och Bild 2/2). Använd de bifogade självgängande skruvarna (se tabellen). Se till att monteringsprofilernas fixeringsbultar griper tag i ändplattornas urtag vid baksidesmontering av CPV10/14-ventilterminaler. Ventilterminal Monteringssätt: på baksidan Monteringssätt: på ovansidan Självgängande skruv Åtdragningsmoment Självgängande skruv Åtdragningsmoment CPV10/14 M4 x 10 1,5 Nm M3 x 18 1,5 Nm ± 0,2 Nm CPV18 M5 x 10 4Nm Tab. 2/2: Väggmontering, åtdragningsmoment 2-5

46 2. Montering Monteringssätt: på baksidan Monteringssätt: på ovansidan M4- (CPV10/14) respektive M5-skruv (CPV18) för väggmontering ,5 mm hål för väggmontering Extra självgängande skruvar för CPV18-ventilterminaler 2 Självgängande skruvar för montering av profilerna på CPV-ventilterminalen 3 Självgängande skruvar för montering av profilerna på CPV-ventilterminalen 4 Fixeringsbultar (endast CPV10/14) Bild 2/1: Väggmontering av CPV-ventilterminal Se till att det finns tillräckligt med utrymme för anslutning av matningsledningar och -slangar. Vid montering på ovansidan krävs en lämplig distans eller motsvarande väggurtag för de elektriska anslutningarna. Information Håldimensionerna för baksidesmontering av CPV-ventilterminalen (se Tab. 2/3) gäller inte för CPV10/14- ventilterminaler med direktanslutning för Interbus-loop (CPV...-GE-IL-...) och AS-Interface-anslutning med in-/utgångar (CPV...-GE-ASI...E/...A). 2-6

47 2. Montering 1 Monteringsmöjligheter 1 Bild 2/2: Fästhål för montering på baksidan Borra fyra fästhål respektive gängade hål i fästytan (se tabell). Ventilterminal Monteringssätt: på baksidan Monteringssätt: på ovansidan Monteringshålets diameter Gängat hål för Monteringshålets diameter Gängat hål för CPV10/14 4,5 mm M4-skruv 5,5 mm M5-skruv CPV18 5,5 mm M5-skruv Tab. 2/3: Hål för väggmontering Montera sedan CPV-ventilterminalen på väggen med fyra M4- respektive M5-skruvar med tillräcklig längd. 2-7

48 2. Montering Montering på reläskena För montering av CPV-ventilterminalen på reläskena krävs följande monteringssatser (se Festos katalog } Båda monteringssatserna består av 2 byglar, 2 respektive 4 självgängande skruvar M4x10 (CPV10/14) respektive M5x10 (CPV18) och 2 skruvar M4x10 med klämstycken och fjädrar. Gör så här: Säkerställ att fästytan kan bära CPV-ventilterminalen. Montera följande reläskena: Reläskena för CPV10/14-ventilterminal Bärskena DIN x7,5 (bredd 35 mm, höjd 7,5 mm) Reläskena för CPV10/14-ventilterminal Bärskena DIN x15 (bredd 35 mm, höjd 15 mm) Tab. 2/4: Reläskenor Se till att det finns tillräckligt med utrymme för att ansluta matningsledningarna och -slangarna och beakta även att större monteringsutrymme krävs för CPV-ventilterminaler med flatljuddämpare. Fäst reläskenan med ca 100 mm mellanrum på fästytan. Skruva fast de 2 byglarna på ändplattorna med bifogade skruvar enligt bilden nedan. Se till att byglarnas fixeringsbultar greppar i CPV-ventilterminalens urtag på CPV10/14-ventilterminaler. Självgängande skruv CPV-ventilterminal Åtdragningsmoment CPV10/14 M4x10 1,5 Nm CPV18 M5x10 4Nm Tab. 2/5: Reläskeneadapter, åtdragningsmoment 2-8

49 2. Montering 1 En skruv M4x10 (CPV10) och två skruvar M4x10 (CPV14) respektive M5x10 (CPV18) för varje ändplatta 2 Reläskena 3 Fixerbultar (endast CPV10/14) 4 Reläskenans klämstycke Bild 2/3: Montering av terminalen på reläskena Haka fast CPV-ventilterminalen i reläskenan. Säkra CPV-ventilterminalen på båda sidor med reläskenans klämenhet mot att tippa eller glida ur läge. 2-9

50 2. Montering Montering på ben 1 Fästhål För montering av CPV-ventilterminalen på ben (montering på samma nivå som arbetsanslutningarna 2 och 4) behövs följande fästskruvar: 4 insexskruvar M4x45 (CPV10) 4 insexskruvar M4x50 (CPV14) 4 insexskruvar M6x65 (CPV18) Gör så här: Förbered fästytan. Tillverka vid behov en lämplig fästvinkel. Läget för CPV-ventilterminalens monteringshål framgår av nedanstående bild. 1 1 Bild 2/4: Fästhål för montering på ben 2-10

51 2. Montering Se till att det finns tillräckligt med utrymme för att ansluta matningsledningarna och -slangarna och beakta även att större monteringsutrymme krävs för CPV-ventilterminaler med flatljuddämpare. För CPV-ventilterminaler med IC-anslutning: Infoga de bifogade 4 insexskruvarna i den vänstra och högra ändplattans hål (se bild). 1 Insexskruvar M4x45 eller M4x50 eller M6x65 2 Ändplattor 3 Fästvinkel Bild 2/5: Fästskruvarnas placering Skruva fast CPV-ventilterminalen på anslutningsytan eller på fästvinkeln. 2-11

52 2. Montering Montering i kopplingsskåp Se avsnitt Montering av CPV-ventilterminalen på SIMATIC ET200X Anvisningar för den decentrala periferenheten ET200X finns i den tillhörande handboken från SIEMENS AG. En CPV-ventilterminal med: IC-anslutning, 8 ventilplattor, monterat fäste CPV...-VI-BG-ET200X och tillhörande packning går att montera på en Pneumatic Interface Modul EM 148-P-DO 16 x P/CPV... för den decentrala periferienheten ET200X. I monterat tillstånd framgår ventilspolarnas kopplingstillstånd av den tilldelade LED:n på Pneumatic Interface Modul. 2-12

53 2. Montering Montering Gör så här: 1. Fästet är redan monterat på CPV-ventilterminalen. Kontrollera att packningen lagts korrekt över anslutningsfästena och centreringsbulten däremellan (se Bild 2/6). 2. Markera positionerna för fästskruvarnas 4 hål i underlaget. Tips: Håll Pneumatic-Interface-modulen mot monteringsytan och markera hålens positioner. Borra de 4 monteringshålen för M5-skruvar. 1 Montering 2 Anslutningsfäste med centreringsbult 1 2 Bild 2/6: Förberedelse för montering på SIMATIC ET200X 3. Placera ventilterminalen försiktigt på Pneumatic- Interface-modulen utan vrida på den: centreringsstiften i de tillhörande hålen, böj inte anslutningsfästena. Skruva fast ventilterminalen och Pneumatic-Interfacemodulen med 4 skruvar på monteringsytan (se Bild 2/7). 2-13

54 2. Montering 1 M5-skruvar, minst 60 mm långa (ISO 1207/ ISO 1580 DIN 84 eller DIN 912) 1 2 Centreringsstift 2 2 Bild 2/7: Montering av CPV-ventilterminalen på Siemens SIMATIC ET200X Information Vid demontering av CPV-ventilterminalen från Pneumatic-Interface-modulen: Dra försiktigt CPV-ventilterminalen rakt upp utan att vrida den. Vid återmontering av CPV-ventilterminalen på Pneumatic- Interface-modulen: Byt ut packningen på följande CPV-ventilterminaler om de använts i smutsig miljö: CPV10-GE-8 CPV14-GE

55 2. Montering Montering av CPV-ventilterminalen på SIMATIC ET200pro En CPV-ventilterminal med: IC-anslutning 8 ventilplattor och tillhörande packning kan monteras på en SIEMENS Pneumatic Interface-modul 16 DO DC24V CPV... för den decentrala periferienheten ET200pro. Information om monteringen av en CPV-ventilterminal på den decentrala periferienheten ET200pro återfinns i motsvarande manual från SIEMENS AG. 2-15

56 2. Montering 2.3 CPV-ventilterminal med pneumatisk multipol Endast CPV-ventilterminaler som är utrustade med motsvarande ändplattor får monteras på den pneumatiska multipolen. CPV-ventilterminaler med ändplattor för separat slanganslutning måste ställas om för montering på den pneumatiska multipolen. Montera motsvarande ändplattor (se avsnitt 5.5 Ombyggnad av ändplattor och avsnitt B.2 Översikt av ändplattor ). Den pneumatiska multipolen finns i följande varianter (se kapitel 1 Systemöversikt Bild 1/2): 1. utan monteringsbrygga 2. med monteringsbrygga 3. för montering i ett kopplingsskåp. Endast väggmontering är möjlig vid CPV-ventilterminaler med flatljuddämpare som monterats med monteringsbrygga på den pneumatiska multipolen. Använd därvid de hål som går på tvären genom den pneumatiska multipolen. De vertikala fästhålen i den pneumatiska multipolen döljs av flatljuddämparen. 2-16

57 2. Montering Montering av den pneumatiska multipolen Säkerställ att fästytan kan bära den pneumatiska multipolen och CPV-ventilterminalen. Se till att det finns tillräckligt med utrymme för att ansluta matningsledningarna och -slangarna och beakta även att större monteringsutrymme krävs för CPV-ventilterminaler med flatljuddämpare. Montering av den pneumatiska multipolen (anslutningssidan) Gör så här för att montera den pneumatiska multipolen med anslutningssidan mot en fästyta: Skär en fördjupning i monteringsytan. Borra fyra monteringshål i fästytan (diameter se Tab. 2/6). Hålens läge se Tab. 2/7. Skruva fast den pneumatiska multipolen på monteringsytan med hjälp av 4 skruvar med lämplig längd (se tabell). Pneumatisk multipol (utan brygga) Pneumatisk multipol (med brygga) CPV10/14 CPV18 CPV10/14/18 4,5 mm 5,5 mm 6,5 mm M4 M5 M6 Tab. 2/6: Monteringshålens diameter och skruvdimension 2-17

58 2. Montering CPV10/14 CPV18 Utan brygga: Med brygga: Tab. 2/7: Hålens läge för pneumatisk multipol 2-18

59 2. Montering Montering av den pneumatiska multipolen (baksidan) Gå till väga enligt följande för att montera den pneumatiska multipolen (med brygga) med dess baksida mot en monteringsyta: Borra 2 monteringshål för M6-skruvar i monteringsytan. Läge och avstånd mellan hålen, se tabell. 1 Mått 1 Antal ventilplatser CPV10 CPV14 CPV mm 80 mm 107 mm 4 82 mm 108 mm 143 mm mm 136 mm 179 mm mm 164 mm 215 mm Tab. 2/8: Mått på hål för baksidesmontering Skruva fast den pneumatiska multipolen på monteringsytan med 2 M6-skruvar med lämplig längd. 2-19

60 2. Montering Montering av CPV-ventilterminalen på den pneumatiska multipolen Gör så här: Förindebifogadeinsexskruvarnaimonteringshålenpå CPV-ventilterminal med IC-anslutning. Vid MP-, AS-Interface-, DI- respektive CP-anslutning är insexskruvarna redan isatta och säkrade i fästhålen under den elektriska anslutningsplattan. Lägg 4- respektive 3-hålspackningen för tätning av matningskanalerna i urtagen i höger respektive vänster ändplatta. Tryck försiktigt in de två packningarna i arbetsanslutningarnas gängor så att arbetskanalerna tätas. Skruva fast CPV-ventilterminalen på multipolen med de 4 insexskruvarna. Dra åt skruvarna korsvis med 2 Nm (CPV10/14) respektive 4 Nm (CPV18). 1 3-hålspackning i anslutningarna på vänster ändplatta packningar per ventilplatta för arbetsanslutningarna 3 4-hålspackning i anslutningarna på höger ändplatta 4 Insexfästskruvar på den pneumatiska multipolen Bild 2/8: Montering av CPV-ventilterminalen på den pneumatiska multipolen 2-20

61 2. Montering Information om monteringen av CPV-ventilterminalen på den pneumatiska kopplingsskåpsmultipolen finns i följande monteringsanvisningar: 1. CPV10-VI-P för ventilterminal CPV10 2. CPV14-VI-P för ventilterminal CPV

62 2. Montering 2.4 Montering av ventilutbyggnader Information Om pneumatisk multipol med monteringsbrygga används, kan inte de yttre ventilplattorna förses med ventilutbyggnader. Ventilutbyggnad 5/3G är avsedd att användas med ett arbetstryck per ventilplatta, vilket innebär att den inte får användas i tvåtrycksdrift (olika tryck på anslutningarna 1 och 11). Om andra ventilplattor ska användas på CPV-ventilterminalen i tvåtrycksdrift, måste den ventilplatta som har 5/3G-ventilutbyggnad skiljas från tryckluftskanalerna 1 och 11 via en tryckzonsplatta. Ventilutbyggnaden 5/3G kan inte monteras tillsammans med den pneumatiska kopplingsskåp-multipolen CPV10-VI-P...-C eller CPV10-VI-P...-D. Gör så här: Lägg de bifogade packningarna i fördjupningarna för respektive ventilutbyggnad. Dra åt ventilutbyggnaden med de bifogade skruvarna till 0,8 Nm (CPV10) respektive 1,2 Nm (CPV14). Anslut arbetsledningarna enligt avsnitt Anslutning av matnings- och arbetsledningar. Tänk på att stryp- respektive strypbackventilutbyggnader (ID-kod P, Q och V) kräver ett lägsta drifttryck på 0,5 bar. 2-22

63 2. Montering 2.5 Montering av märkskylthållaren För montering av ventilmärkskyltar måste CPV-ventilterminalen förses med en märkskylthållare. Den skyddar dessutom de manuella manöverdonen mot oavsiktlig manövrering. Hållaren monteras på framsidan över de manuella manöverdonen: Märkskylthållaren kan inte monteras om CPV-ventilterminalen har reläplattor. Gör så här: Haka fast märkskylthållaren i urtagen i vänster och höger ändplatta (se bild). Haka fast märkskyltarna i märkskylthållarens spår (se bild) Ventilmärkskyltar 2 Märkskylthållare Bild 2/9: Montering av märkskylthållaren 2-23

64 2. Montering 2.6 Montering av skydd för de manuella manöverdonen För att förhindra oavsiktlig manövrering av de manuella manöverdonen kan de förses med skydd. Skydden för de manuella manöverdonen är inte avsedda för upprepad montering. Montera skydden när du inte längre behöver de manuella manöverdonen (t.ex. när ventilerna testats med manöverdonen). Gör så här: Haka fast skydden i de manuella manöverdonens spår (se Bild 2/10). Om din CPV-ventilterminal är utrustad med återfjädrande manuella manöverdon måste du ta bort låsklämmorna innan du monterar skydden (se avsnitt 5.4, Bild 5/6) De manuella manöverdonens spår 2 Skydd för de manuella manöverdonen Bild 2/10: Montering av skydd för de manuella manöverdonen 2-24

65 Installation Kapitel 3 Installation 3-1

66 3. Installation Innehållsförteckning 3. Installation Förbehandling av tryckluft Drift med ej dimsmord tryckluft Drift med dimsmord tryckluft Allmänna anvisningar för installation Anslutning av slangar Ansluta CPV-ventilterminalen Pilotluftmatning Anslutning av matnings- och arbetsledningar Anslutning av elkablar

67 3. Installation 3.1 Förbehandling av tryckluft Observera Oren och felaktigt dimsmord tryckluft förkortar ventilterminalens livslängd Drift med ej dimsmord tryckluft Observera För hög restoljehalt i tryckluften förkortar ventilterminalens livslängd. Vid användning av biologiska oljor (oljor som är uppbyggda av syntetiska eller nativa estrar, t.ex. rapsoljemetylester) får restoljehaltens maxvärde på 0,1 mg/m 3 inte överskridas (se ISO klass 2). Vid användning av mineraloljor (t.ex. HLP-oljor enligt DIN del 1-3) eller motsvarande oljor som baseras på polyalfaolefiner (PAO) får restoljehalten inte överstiga 5mg/m 3 (se ISO klass 4). Därmed undviks funktionsstörningar hos ventilerna. En högre restoljehalt än så är oavsett kompressorolja inte tillåten, eftersom grundsmörjmedlet annars sköljs bort efter hand. 3-3

68 3. Installation Drift med dimsmord tryckluft Kör om möjligt anläggningen med tryckluft som inte är dimsmord. Det skonar miljön. Festos pneumatikventiler och arbetselement behöver vid avsedd användning inte smörjas ytterligare och har ändå en lång livslängd. Observera Drift med dimsmord tryckluft leder till att engångssmörjningen som krävs för oljefri drift sköljs bort. Beakta anvisningarna nedan om du inte kan avstå från dimsmord tryckluft. Den tryckluft som förbehandlas efter kompressorn måste ha lika hög kvalitet som ej dimsmord tryckluft. Kör om möjligt inte hela anläggningen med dimsmord tryckluft. Installera om möjligt alltid dimsmörjare direkt före det förbrukande arbetselementet. Observera Felaktig tillsatsolja och för hög oljehalt i tryckluften förkortar ventilterminalens livslängd. Använd Festos specialolja OFSW-32 eller de alternativ som anges i katalogen (motsvarande DIN HLP32, grundviskositet 32 CST vid 40 C). Tillsatssmörjningen får inte överstiga 25 mg/m 3 (ISO klass 5). Kontrollera att dimsmörjaren är korrekt inställd (se nästa avsnitt). Därmed undviks funktionsstörningar hos ventilerna. 3-4

69 3. Installation Ställa in dimsmörjaren Inställningskontroll Vid arbetande maskin (karakteristiskt drifttillstånd) 0,2 till max 1 droppe/minut eller 0,5 till 5 droppar/1000 l luft. Nedan beskrivs några exempel på åtgärder för kontroll av dimsmörjarinställningen. Gör så här: Kontrollera luftberedningsenheterna beträffande kondensat och dimsmörjarinställning två gånger i veckan. 1. Kontrollera det arbetselement som är längst bort från dimsmörjaren. 2. Kontrollera ventilterminalen som startar detta arbetselement. 3. Ta bort ljuddämparen (om sådan finns) på anslutning 3/5. 4. Håll en vit kartongbit 10 cm från frånluftshålet. 5. Låt anläggningen gå ett tag. Kartongbiten får endast färgas svagt gult. Droppande olja är ett tydligt bevis på för mycket dimsmörjning. Ett ytterligare tecken på för mycket dimsmörjning är ljuddämparens färgning och tillstånd. En tydlig gulfärgning av filterelementet eller oljedroppar på ljuddämparen indikerar att dimsmörjaren har ställts in för högt. 3-5

70 3. Installation 3.2 Allmänna anvisningar för installation Varning Oönskade rörelser hos anslutna arbetselement och okontrollerade rörelser hos lösa slangar kan leda till personskador eller materiella skador. Innan montering, installation och underhåll påbörjas ska följande kopplas från: Tryckluftsmatning Matningsspänning Information Om kraven från UL ska följas vid din applikation, beakta följande: Föreskrifter för att uppfylla villkoren för UL-certifiering finns i den separata UL-specifika dokumentationen. De tekniska data som anges där är gällande. Tekniska data i den här dokumentationen kan uppvisa avvikande värden. Beakta följande: Ventilterminalernas komponenter har elektrostatiskt känsliga delar. Beröring av kontaktytorna på anslutningskontakter och hantering som strider mot hanteringsföreskrifterna för elektrostatiskt känsliga komponenter kan leda till att komponenterna förstörs. 3-6

71 3. Installation 3.3 Anslutning av slangar I allmänhet minskar luftgenomflödet vid användning av vinkelkopplingar eller universalfördelare. Ansluta Gör så här: 1. Skjut slangen till anslaget i eller över skruvkopplingens slanganslutning. 2. Dra åt klämskruven 1 eller dra vid behov klämringen 2 över slanganslutningen. 3. Förslut de anslutningar som inte används med blindpluggar Du får en bättre översikt över anläggningen genom att bunta ihop slangarna med: buntband eller slanghållarlist Bild 3/1: Montera slangar 3-7

72 3. Installation Lossa Gör så här: Varning Trycksatta pneumatiska slangar kan vid demontering utföra okontrollerade rörelser, vilket kan leda till personskador. Innan pneumatikslangarna på ventilterminalen MPA-S lossas ska följande steg utföras: Koppla från tryckluftsmatningen. Kontrollera att alla pneumatikslangar är trycklösa. Avlufta alla arbetselement styrda av ventiler som är stängda i normal- eller mittläge. 1. Märk upp samtliga pneumatikslangar. 2. Lossa klämskruven 1 i skruvkopplingen eller tryck vid behov ned klämringen i skruvkopplingen 2 med exempelvis lösgöringsverktyget QSO från Festo. 3. Dra ut slangen ur skruvkopplingen. 1 2 Bild 3/2: Demontera slangar 3-8

73 3. Installation 3.4 Ansluta CPV-ventilterminalen För att säkerställa att CPV-ventilterminalen fungerar optimalt rekommenderas i följande fall anslutning på båda sidor av trycklufts- och eventuellt frånluftsledningarna (aktuella ändplattspar, se avsnitt B.2 Översikt av ändplattor ): när cylindrar med stor volym körs med hög hastighet. när flera ventiler samtidigt kopplas till genomflöde. Information CPV-ventilterminal med två tryckzoner: Mata in matningstrycken på båda sidorna av ändplattorna respektive den pneumatiska multipolen Pilotluftmatning Observera Kör CPV-ventilterminalen med ej dimsmord pilotluftmatning (anslutning 12/14) om så är möjligt. Följ annars anvisningarna i avsnittet Drift med dimsmord tryckluft. Vid CPV-ventilterminaler med internt avgrenad pilotluftmatning gäller den ovan nämnda anvisningen även för matningsluften (anslutning 1/11). Vid CPV-ventilterminaler med två tryckzoner och internt avgrenad pilotluftmatning: På grund av den internt avgrenade pilotluften i den högra ändplattan måste trycket i den högra tryckzonen vara3 8bar. 3-9
