Ventilterminaler VTSA / VTSA F

Transkript

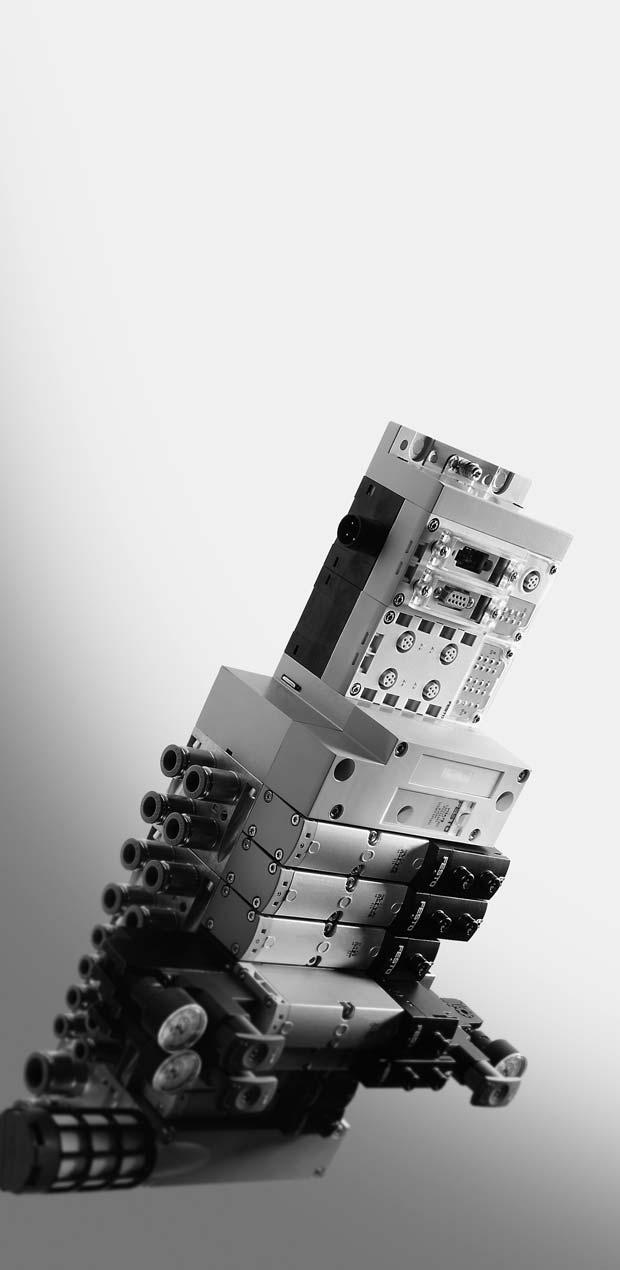

1 Ventilterminaler VTSA / VTSA F Beskrivning Pneumatik VTSA... Ventilterminal med VTSA pneumatik Typ VTSA 44 FB Typ VTSA 44 MP... Typ VTSA 44 ASI Typ VTSA FB 03E... Typ VTSA F 45 FB... Typ VTSA F 45 MP. Typ VTSA F 45 ASI Beskrivning sv 0905e [ ]

2

3 Innehåll och allmäna säkerhetsanvisningar Original de Utgåva sv 0905e Beteckning P.BE VTSA 44 SV Aritkelnr E (FestoAG&Co. KG, D73726 Esslingen, 2009) Internet: E post: service_international@festo.com Detta dokument får inte kopieras, utnyttjas eller distribueras av obehörig utan föregående uttryckligt tillstånd. Överträdelse beivras. Alla rättigheter förbehålles vid registrering av patent, bruksmönster eller prydnadsmönster. I

4 Innehåll och allmäna säkerhetsanvisningar CAGE CLAMP är ett registrerat varumärke som tillhör WAGO Kontakttech nik GmbH, Minden, Tyskland II

5 Innehåll och allmäna säkerhetsanvisningar Innehållsförteckning Avsedd användning Användningsområde och typgodkännanden Målgrupp Service Information om denna beskrivning Viktig användarinformation VII VII VIII VIII IX X 1. Komponentöversikt Ventilterminalen VTSA Översikt över varianter Komponentbeskrivning Montering Allmän information om montering och demontering Monteringsvarianter Montering/demontering på reläskena Väggmontering/ demontering Montering/demontering av skylthållaren (tillval) Montering/demontering av manöverdonsskydd (tillval) Installation Förberedelse för tryckluft Drift med ej dimsmord tryckluft Drift med dimsmord tryckluft Allmän anslutningsteknik Anslutning av slangar III

6 Innehåll och allmäna säkerhetsanvisningar 3.3 Anslutning av ventilterminalen VTSA Samlad avledning av styr och ventilationsluft Pilotluftförsörjning (styrluft) Ventilterminal VTSA... med separata tryckzoner Ventilterminal VTSA... med reversibel drift Drift av ventilterminal VTSA... med reversibla ventiler Drift av ventilterminal VTSA... med reversibla tryckregulatorer Inställning av tryckregulatorer Vakuum /lågtrycksdrift Anslutning av pneumatiska slangar Anslutning av elkablar Ventilernas adresser Idrifttagning Allmän information Före idrifttagningen Stegring av den totala försörjningen Manuella manöverdon Test av ventilerna och ventil/aktuator kombinationen LED indikering för ventilerna Felsökning Funktionsstörningar Pneumatikens drifttillstånd IV

7 Innehåll och allmäna säkerhetsanvisningar 5. Underhåll och ombyggnad Allmänna försiktighetsåtgärder Demontering av ventilterminalen Byte av komponenter i ventilterminalen Byte av ventiler eller blindplattor Byte/tillägg av komponenter för den vertikala utbyggnaden Byte av avluftningsplatta eller avluftningsgavel Byte av anslutningsplatta, pneumatisk inmatningsplatta eller höger ändplatta Ombyggnad av ventilterminalen VTSA Ombyggnad till samlad pilotavluftning och ventilationsluft Ombyggnad till intern eller extern styrluft Ombyggnad av ventilterminalen VTSA... till två eller fler tryckzoner Tillägg av ventilplatser A. Teknisk bilaga A 1 A.1 Tekniska data A 3 A.2 Tillbehör A 23 B. Kompletterande komponentöversikt B 1 B.1 Översikt ventilplatskomponenter B 3 B.2 Separerar ventilterminalen VTSA... från CPX terminalen resp. från FB21 (typ 03) B 13 C. Register C 1 V

8 Innehåll och allmäna säkerhetsanvisningar VI

9 Innehåll och allmäna säkerhetsanvisningar Avsedd användning De ventilterminaler VTSA... som beskrivs i denna beskrivning är avsedda för montering i en maskin eller en automatiserad anläggning. Det är mycket viktigt att beakta den säkerhets tekniska informationen i denna beskrivning och att endast använda respektive ventilterminal VTSA... enligt föreskrif terna. Ventilterminalerna VTSA... får endast användas: ändamålsenligt inom industrin i originalskick utan egna förändringar; endast ombyggnader och förändringar som beskrivs i produktdokumentationen är godkända i tekniskt felfritt tillstånd. Om vanliga tillbehör, t.ex. aktuatorer, ska anslutas måste angivna gränsvärden för tryck, temperaturer, elektriska data, moment o.s.v. följas. Följ gällande lagar och bestämmelser. Användningsområde och typgodkännanden Produkten uppfyller kraven enligt EG direktiven och är för sedd med CE märkning. De normer och kontrollvärden som produkten följer anges i avsnittet Tekniska data. Produktrelevanta EG direktiv finns i försäkran om överensstämmelse. VII

10 Innehåll och allmäna säkerhetsanvisningar Vissa konfigurationer av produkten har certifierats av Underwriters Laboratories Inc. (UL) för USA och Kanada. Dessa konfigurationer är markerade med följande symbol: Information Om din applikation ska uppfylla UL kraven gäller följande: Föreskrifter för hur UL certifieringen följs finns i den separata UL specifika dokumentationen. De tekniska uppgifter som anges där är gällande. De tekniska specifikationerna i den här dokumentatio nen kan avvika från dessa värden. Målgrupp Den här beskrivningen vänder sig uteslutande till behörig personal inom styr och automatiseringsteknik. Service Kontakta din lokala Festo serviceavdelning om du får tekniska problem. VIII

11 Innehåll och allmäna säkerhetsanvisningar Information om denna beskrivning Denna beskrivning innehåller information om montering, installation, idrifttagning, underhåll och ombyggnad av ventil terminalen VTSA... Den beskriver uteslutande de pneuma tiska komponenterna i följande ventilterminalvarianter: Ventilterminal med CPX terminal: Information om CPX modulen finns i beskrivningen till respektive modul. En översikt står i systembeskrivningen till CPX terminalen, tabell "Beskrivningar till CPX termina len". Ventilterminal med typ 03 elektronik: Information om fältbussanslutningen finns i elektronik beskrivningen typ 03 "INTERBUS LWL fjärrbuss Rugged Line". Information om in /utgångsmodulerna finns i "Komplette rande beskrivningar in /utgångsmoduler" typ 03. Extra information om multiin /utgångsmodulerna finns i produktbilagan. Alla ventilterminaler med multipolnod (D sub, Cage Clamp, rundkontakt M23, singelanslutningar M12): Information om elsystemet/elektroniken finns i produkt bilagan. Ventilterminal med AS gränssnitt: Information om elsystemet/elektroniken finns i produkt bilagan. IX

12 Innehåll och allmäna säkerhetsanvisningar Viktig användarinformation Riskkategorier Denna beskrivning innehåller information om risker som kan uppstå om produkten inte används på rätt sätt. Informatio nen markeras med signalord (Varning, Observera osv.) och symboler. Dessutom står den i en skuggad ruta. Följande riskinformation finns: Varning... betyder att det finns risk för allvarliga personskador eller stora materiella skador om anvisningarna inte följs. Observera... betyder att det finns risk för personskador eller materi ella skador om anvisningarna inte följs. Information... betyder att det finns risk för materiella skador om anvis ningarna inte följs. Dessutom markerar följande symboler de textavsnitt som beskriver arbetsmoment med elektrostatiskt känsliga kompo nenter: Elektrostatiskt känsliga komponenter: Felaktig hantering kan skada komponenterna. X

13 Innehåll och allmäna säkerhetsanvisningar Särskild information Följande symboler markerar de textavsnitt som innehåller särskild information. Symboler Information: Rekommendationer, tips och hänvisningar till andra informa tionskällor. Tillbehör: Uppgifter om nödvändiga eller praktiska tillbehör till produk ten från Festo. Miljö: Information om miljövänlig användning av Festo produkter. Textmarkeringar Punkter markerar arbetsmoment som kan utföras i valfri ordningsföljd. 1. Siffror markerar arbetsmoment som måste utföras i en angiven ordningsföljd. Tankstreck markerar allmänna uppräkningar. XI

14 Innehåll och allmäna säkerhetsanvisningar Följande produktspecifika begrepp och förkortningar används i den här manualen: Begrepp/förkortningar Anslutningsplatta Avluftningsgavel Avluftningsplatta Blindplatta CPX moduler Betydelse Platta med elektriskt kontaktblock Vid bredd 18 mm eller 26 mm, med två ventilplatser Vid bredd 42mm (I SO 1) eller 52 mm (ISO 2), med en ventilplats Per ventilplats med arbetsanslutningar (2) och (4) Gavel till den pneumatiska inmatningsplattan Gemensam avluftningsanslutning (3/5) Kåpa för den pneumatiska inmatningsplattan Med separerade avluftningsanslutningar (3) och (5) Blindlock för ledig ventilplats på anslutningsplattan Samlingsbegrepp för de olika moduler som kan integreras i en CPX terminal CPX terminal Modulär elektrisk terminal av typ 50 FB 21, typ 03 Grundkomponenter I/O Komponenter MM Multipolnod Cage Clamp Multipolnod D sub Fältbussanslutning INTERBUS LWL fjärrbuss "Rugged Line" Pneumatikgränssnitt, pneu. anslutningsplatta och pneu. inmat ningsplatta Ingångs och utgångsmoduler Samlingsbegrepp för pneumatikgränssnitt, pneu. anslutnings platta, pneu. inmatningsplatta, ändplatta, vinkelanslutningsplatta, avluftningsplatta, avluftningsgavel, vertikal tryckmatningsplatta, platta med tryckregulator, strypbackventilplatta, mjukstartsventil eller blindplatta Manuell manövrering Gränssnitt med kopplingslist till vilken alla ventilspolar ansluts centralt. Med hål för väggmontering Gränssnitt med elektrisk D sub multipolanslutning till vilken alla magnetspolar ansluts centralt. Med hål för väggmontering XII

15 Innehåll och allmäna säkerhetsanvisningar Begrepp/förkortningar Multipolnod IC Multipolnod rundkontakt M23 Pneumatikgränssnitt Pneumatikmodul Pneumatisk inmatnings platta Selektorändplatta Slanganslutning Ventil Betydelse Gränssnitt med elektriska singelanslutningar till vilka magnetspo larna ansluts enskilt Med hål för väggmontering IC = Individual Connector Gränssnitt med elektrisk rundkontakt M23 till vilken alla magnets polar ansluts centralt. Med hål för väggmontering Gränssnitt mellan den modulära elektriska periferin för CPX termi nalen resp. FB21 (typ 03) och VTSA... pneumatiken Modul som består av anslutningsplatta, ev. vinkelanslutningsplatta, ventil eller blindplatta, ev. med komponenter för vertikal utbyggnad Platta för tryckmatning av en tryckzon inom den horisontella ut byggnaden Plattan längst ut till höger på ventilterminalen VTSA... med väljare (för val av styrluftsförsörjning och ventilationsluft) Med pneumatiska anslutningar (12) och (14) Anslutning av försörjningsledningarna (slangar) till ventilterminalen Magnetventil med monostabil, bistabil eller mittlägesventil Ventilterminal VTSA... Ventilterminal VTSA (typ 44) eller VTSA F (typ 45) Med CPX terminal Med FB 21 (typ 03) AS gränssnitt Eller med multipolnod (D sub, Cage Clamp, rundkontakt M23 eller IC) Vertikal tryckmatnings platta Vertikal tryckspärrplatta Platta på en ventilplats för individuell tryckmatning Platta på en ventilplats för avstängning av tryckförsörjningen till ventilen XIII

16 Innehåll och allmäna säkerhetsanvisningar Begrepp/förkortningar Betydelse Vinkelmonteringsplatta Vändenhet (90 ) Med arbetsanslutningar (2) och (4) Vinkelanslutningsplattan monteras på anslutningsplattans anslut ningssida. Ändplatta Tab.0/1: Plattan längst ut till höger på ventilterminalerna VTSA resp. VTSA F Plattan längst ut till vänster på CPX terminalen Med hål för väggmontering Produktspecifika begrepp och förkortningar XIV

17 Komponentöversikt Kapitel 1 1 1

18 1. Komponentöversikt Innehållsförteckning 1. Komponentöversikt Ventilterminalen VTSA Översikt över varianter Komponentbeskrivning

19 1. Komponentöversikt Kapitelinnehåll Det här kapitlet ger en översikt över ventilterminalen VTSA...: Maximalt antal ventilplatser Ventilterminalens anslutningsvarianter och komponenter Märkning av pneumatikkomponenter Anslutnings, indikerings och manöverelement Ytterligare information Information om CPX terminalens moduler hittar du i system beskrivningen till din CPX terminal. Information om typ 03 elektronikmodulerna hittar du i tillhö rande typ 03 elektronikbeskrivningar. Information om elsystemet i ventilterminalen VTSA... med multipolnod finns i produktbilagan. Information om elsystemet i ventilterminalen VTSA... med AS gränssnitt finns i produktbilagan. 1 3

20 1. Komponentöversikt 1.1 Ventilterminalen VTSA... Festo realiserar din maskinella automatisering med ventilter minaler VTSA... Tack vare att ventilterminalen är uppbyggd i moduler kan den anpassas till maskinen eller anläggningen. Ventilterminalens pneumatik skapar följande förbindelser: Samlingskanaler för till och frånluft Elektriska signaler för alla magnetspolar Arbetsanslutningarna (2) och (4) för varje ventilplats har ut förts på var och en av anslutningsplattorna. Ventilerna för sörjs med tryckluft (arbetstryck och pilottryck) och frånluft (från ventilerna eller pilottrycket) avleds via samlingskana lerna och anslutningarna i de pneumatiska inmatningsplat torna och i den högra ändplattan. Ventilterminalen kan kompletteras med fler pneumatiska inmatningsplattor, t.ex. för försörjning av tryckzoner. Varje ventilplats funktioner kan utökas med vertikal utbygg nad, t.ex. strypventil eller tryckregulator. Ventilbredder Ventilterminalen kan fås med ventiler med bredden: 18 mm och 26 mm enligt ISO mm och 52 mm enligt ISO De fyra storlekarna kan kombineras utan adapterplatta på ventilterminalen. 1 4

21 1. Komponentöversikt Översikt över varianter Ventilterminalen VTSA... finns i följande elektriska anslut ningsvarianter. Elektriska anslutningsvarianter (fältbuss) Ventilterminal VTSA... med CPX terminal: Ventilerna styrs via CPX fältbussen. Ventilterminal VTSA... med typ 03 elektronik: Ventilerna styrs via typ 03 fältbussen. AS gränssnitt Ventilerna styrs via AS gränssnittet. Tab.1/1: Elektriska anslutningsvarianter för ventilterminal VTSA... med fältbuss 1 5

22 1. Komponentöversikt Elektriska anslutningsvarianter (elektrisk multipol) Multipolnod D sub: Alla ventiler ansluts elektriskt via multipolkontakten. Multipolnod Cage Clamp: Alla ventiler ansluts elektriskt via Cage Clamp (kopplingslist). Multipolnod rundkontakt M23: Alla ventiler ansluts elektriskt via M23 rundkontakten. Multipolnod IC: Ventilerna ansluts elektriskt via de olika IC anslutningarna på multipolnoden Tab.1/2: Elektriska anslutningsvarianter för ventilterminal VTSA... med elektr. multipol Beroende på anslutningsplattor och elektriska anslutnings varianter finns ventilterminalen VTSA... med följande antal ventilplatser (se även avsnitt Komponentbeskrivning anslutningsplattor). 1 6

23 1. Komponentöversikt Anslutningsplatta Bredd Antal ventilplatser på VTSA... med CPX terminal FB 21, typ 03 Max. antal styrbara magnetspolar Typ: VABV... 2T1 1) VABV... T1 1) VABV... 2T2 2) VABV... T2 2) 18 mm resp. 26 mm 42 mm resp. 52 mm 18 mm resp. 26 mm 42 mm resp. 52 mm 2, 4, , 2, , 4, , 2, , 4, , 2, , 4, , 2, ) När bara dessa anslutningsplattor används till VTSA (med dessa anslutningsplattor kan endast en magnetspole per ventilplats styras) 2) När bara dessa anslutningsplattor används till VTSA (med dessa anslutningsplattor kan två magnetspolar per ventilplats styras) Tab.1/3: Antal ventilplatser på VTSA... med CPX terminal resp. FB21, typ 03 Anslutnings plattor Bredd Antal ventilplatser på VTSA... med multi polanslutning D sub Cage Clamp Rundkon takt M23 Singel anslut ning (IC) Max. antal styrbara magnetspolar (12 3) ) Typ: VABV... 2T1 1) VABV... T1 1) VABV... 2T2 2) VABV... T2 2) 18 mm resp. 26 mm 42 mm resp. 52 mm 18 mm resp. 26 mm 42 mm resp. 52 mm 2, 4, , 2, , 4, , 2, , 4, , 2, , 4, , 2, , 4, , 2, , 4, , 2, , 4, , 2, , 4, , 2, ) När bara dessa anslutningsplattor används till VTSA (med dessa anslutningsplattor kan endast en magnetspole per ventilplats styras) 2) När bara dessa anslutningsplattor används till VTSA (med dessa anslutningsplattor kan två magnetspolar per ventilplats styras) 3) Multipolnod IC med 6 singelanslutningar Tab.1/4: Antal ventilplatser på VTSA... med multipolanslutningar 1 7

24 1. Komponentöversikt Anslutningsplattor Bredd Antal ventilplatser på VTSA... med AS gränssnitt 1) VTSA 4E4A Z 2) VTSA 8E8A Z 3) Typ: VABV... 2T1 4) VABV... T1 4) VABV... 2T2 5) VABV... T2 5) 18 mm resp. 26 mm 42 mm resp. 52 mm 18 mm resp. 26 mm 42 mm resp. 52 mm 2 resp. 4 1, 2, resp. 2 2, 4, , 2, resp. 4 1, 2, ) Max. antal ventilplatser gäller när bara denna typ av anslutningsplatta används 2) Högst 4 magnetspolar kan styras 3) Högst 8 magnetspolar kan styras 4) Dessa anslutningsplattor tillåter bara styrning av en magnetspole per ventilplats 5) Dessa anslutningsplattor tillåter bara styrning av två magnetspolar per ventilplats Tab.1/5: Antal ventilplatser på VTSA... med AS gränssnitt 1 8

25 1. Komponentöversikt Komponentbeskrivning Ventilterminalen VTSA... består av följande pneumatiska kom ponenter: Höger ändplatta 2 Pneumatiska inmatningsplattor (tillval) 3 Vinkelanslutningsplatta (tillval) 4 Anslutningsplatta Bild1/1: Pneumatiska komponenter till ventilterminal VTSA... (nivå 1) 1 9

26 1. Komponentöversikt Avluftningsplatta 2 Blindplatta ventilplats (tillval) 3 Ventiler 4 Avluftningsgavel 6 Platta med tryckregulator (tillval) 7 Vertikal tryckspärrplatta (tillval) 8 Vertikal tryckmatningsplatta (tillval) 9 Strypbackventilplatta (tillval) 5 Mjukstartsventil Bild1/2: Pneumatiska komponenter till ventilterminal VTSA... (nivå 2) 1 10

27 1. Komponentöversikt Ventilterminalen VTSA... med CPX terminal består av följande elektriskakomponenter: 1 Vänster ändplatta (CPX) CPX fältbussnod 3 Pneumatik gränssnitt 4 Ytterligare CPX moduler (tillval) 3 4 Bild1/3: Elektriska komponenter till ventilterminalen VTSA... med CPX terminal Ventilterminalen VTSA... med FB 21, typ 03 består av följande elektriska komponenter: 1 Vänster ändplatta (typ 03) Fältbussnod 21 3 Pneumatik gränssnitt 4 Ytterligare typ 03 moduler (tillval) Bild1/4: Elektriska komponenter till ventilterminal VTSA... med FB 21, typ

28 1. Komponentöversikt Ventilterminalen VTSA... med multipolnod D sub består av följande elektriska komponenter: 1 Kontakt med kabel 2 Multipolnoder 1 3 D sub anslutning 3 2 Bild1/5: Elektriska komponenter till ventilterminalen VTSA... med multipolnod D sub Ventilterminalen VTSA... med multipolnod Cage Clamp består av följande elektriska komponenter: 1 Kåpa 2 Kabelgenomföring med dragavlastare 1 3 Multipolnoder 4 Cage Clamp Bild1/6: Elektriska komponenter till ventilterminalen VTSA... med multipolnod Cage Clamp 1 12

29 1. Komponentöversikt Ventilterminalen VTSA... med multipolnod rundkontakt M23 består av följande elektriska komponenter: 1 Multipolnoder 2 Rundkontakt M Bild1/7: Elektriska komponenter till ventilterminalen VTSA... med multipolnod rundkon takt M23 Ventilterminalen VTSA... med multipolnod IC består av följande elektriska komponenter: 1 IC anslutningar 2 Multipolnoder 1 2 Bild1/8: Elektriska komponenter till ventilterminalen VTSA... med multipolnod IC 1 13

30 1. Komponentöversikt Ventilterminalen VTSA... med AS gränssnitt består av följande elektriska komponenter: 1 AS gränssnitt 2 Multipolnoder 1 2 Bild1/9: Elektriska komponenter till ventilterminalen VTSA... med AS gränssnitt Ventiler Ventilterminalen VTSA... kan ha 5/2 vägsventiler (mono / bistabil), 5/3 vägs mittlägesventiler, 2x2/2 vägsventiler och standard /reversibla 2x3/2 vägsventiler. Alla 5/2 ventiler och 5/3 mittlägesventiler kan användas i samtliga driftsätt: Standarddrift Reversibel drift Lågtrycksdrift Vakuumdrift 1 14

31 1. Komponentöversikt Märkning av ventilerna Ventilerna markeras med typkoder på ventilterminalen VTSA... Dessa sitter på ventilernas baksida. En del av typko den anger ventilfunktionen. Koden T32C A i typkoden VSVA B T32C AZD A1 1T1L indikerar att ventilen består av två monostabila, normalt stängda 3/2 vägsventiler. Med hjälp av följande tabell kan ventilfunktionerna identifieras. I för säljningsdokumentationen och i Festos konfigurator har ventilerna en ID kod. Kod i typkoden ID kod Ventiler 2/2 vägsventiler: T22C A VC Två monostabila 2/2 vägsventiler, normalt stängda T22CV A VV Två 2/2 vägsventiler, normalt stängda, försörjning med arbetstryck via anslutningarna (3) resp. (5). Försörj ning av pneu. fjädern via anslutning (1) Denna ventil kan användas för vakuumdrift med utkastningsimpuls eller för tvåtrycksdrift. Se även information i kapitlen Tryckzonsseparering, Vakuum /lågtrycksdrift samt i bilaga B1, Ventilöversikt, Tab.B/5. 3/2 vägsventiler: T32C A K Två monostabila 3/2 vägsventiler, normalt stängda T32H A H Två monostabila 3/2 vägsventiler, styrsida 12 normalt öppen, styrsida 14 normalt stängd T32U A N Två monostabila 3/2 vägsventiler, normalt öppna 1 15

32 1. Komponentöversikt Kod i typkoden ID kod Ventiler Reversibla 3/2 vägsventiler: T32F A P Två monostabila reversibla 3/2 ventiler, normalt öppna T32N A Q Två monostabila reversibla 3/2 vägsventiler, normalt stängda T32W A R Två monostabila reversibla 3/2 vägsventiler, styrsida 14 normalt öppen, styrsida 12 normalt stängd 5/2 vägsventiler: B52 J 5/2 vägsventil, bistabil D52 D Bistabil 5/2 vägsventil, dominerande M52 A M Monostabil 5/2 vägsventil, återställning via pneumatisk fjäder M52 M O Monostabil 5/2 vägsventil, återställning via mekanisk fjäder M52 M... 1T1L... PNP utgång: NPN utgång: T52 M... 1C1... 1) PNP utgång: NPN utgång: 5/3 vägsventiler: SO SQ SP SN Monostabil 5/2 vägsventil med induktiv sensor för kolvlägesavläs ning, återställning via mekanisk fjäder, sensor med PNP eller NPN ut gång Styrblock för specialfunktion: Två 5/2 vägsventiler med induktiv sensor för kolvlägesavläsning, återställning via mekanisk fjäder, vertikalt utbyggd anslutningsplatta för koppling av båda ventilerna, sensor med PNP eller NPN utgång, singelanslutningar kontaktdon (hane) form C P53C M G 5/3 vägsventil, normalt stängd P53E M E 5/3 vägsventil, normalt avluftad P53ED ZD SA 5/3 vägsventil, normalt avluftad, kopplingsläge 14 sparfunktion P53U M B 5/3 vägsventil, normalt öppen P53AD ZD SB 5/3 vägsventil, normalt öppen 1 > 2, kopplingsläge 14 sparfunktion 1) Märkning i styrblockets typkod: VOFA B26 T52 M... 1C1... Tab.1/6: Ventilfunktionskod i typkoden 1 16

33 1. Komponentöversikt 5/2 vägsventil med kolvlägesavläsning De monostabila 5/2 vägsventilerna med ident. kod SO och SQ (bredd 26 mm) har en kolvlägesavläsningsfunktion. En induktiv sensor (brytande) övervakar kolvslidens normalläge. Sensorn har en PNP eller NPN utgång och ventilen styrs via en multipol eller fältbussanslutning. Styrblock för specialfunktioner I styrblocken med ident. kod SP och SN kopplas två monosta bila 5/2 vägsventiler efter varandra. Styrblocket består av följande komponenter: två monostabila 5/2 vägsventiler en induktiv sensor med PNP eller NPN utgång i ventilen, för kolvlägesavläsning pneumatiskt gränssnitt för pilotluftförsörjning enligt ISO elektriska singelanslutningar på pilotventilen (enligt DIN EN form C) dolda manuella manövreringsdon vertikalt utbyggd anslutningsplatta som kopplar båda ventilerna efter varandra. 5/3 vägsventil med utökad funktion 5/3 vägsventilerna med ident. kod SA och SB har en signal sparfunktion i kopplingsläge 14. Om signalen inte längre ligger på spole 14, så är kopplingsläge 14 fortsatt aktivt eftersom det inte finns någon fjäderåterställning på styr sida 12. Kopplingsläge 12 sparas inte med mekanisk fjäderkraft. 1 17

34 1. Komponentöversikt Mjukstartsventil med kolvlägesavläsning Mjukstartsventilen typ VABF S6 1 P5A4.. är till för fördröjd och säker tryckstegring av matningstrycket i kanal(1) på ven tilterminalen, resp. snabb avluftning av kanal(1) på ventilter minalen. Genom inställning av omkopplingstryck och påfyllningstid optimeras tryckstegringen för varje tryckzon direkt på ventil terminalen. Ventilterminal VTSA/VTSA F kan antingen försörjas med intern styrluft via mjukstartsventilen eller via den aktuella högra ändplattan med intern eller extern styrluft. Typen av styrluft bestäms av anslutningstätningen på mjukstartsventi len. Mjukstartsventilen styrs elektr. oberoende av multipol /fält bussanslutningen via en 4 polig kontakt (enligt ISO ) eller via en M12 adapter (tillval). Inkopplingen sker i två steg: Först ökar arbetstrycket för kanal(1) fördröjt. Hastigheten kan ställas in med strypskruven. Om arbetstrycket i kanal(1) når ett förinställt värde så kopplar mjukstartsventilen på fullt arbetstryck på ka nal(1) på ventilterminalen. Om ventilterminalen matas med intern styrluft via mjukstarts ventilen, ligger hela tiden fullt arbetstryck på kanal(14). På så sätt övergår direkt ventilterminalens ventiler till önskat kopplingsläge. Om ventilen inte är omkopplad, avluftas kanal(1) på ventilterminalen via mjukstar tsventilens avluft ningsöppning. Kopplingspunkten för fullt arbetstryck är från fabrik inställt på 4bar och kan ändras med justeringsskruven. 1 18

35 1. Komponentöversikt Mjukstartsventilens kolvläge kan övervakas med en induktiv sensor (slutande, tillval). Den här sensorn registrerar om ven tilen har kopplat och därmed om ventilterminalen matas med arbetsluft. Sensorn får inte läggas till av kunden i efterhand, eftersom den nödvändiga kalibreringen då saknas. Som tillval finns en manometer för indikering. Information VTSA ventilterminalen kan bestyckas med maximalt 5 mjukstartsventiler. Om en mjukstartsventil används i ventilterminalen VTSA, så får det inte finnas några andra tryckmatande kompo nenter i samma tryckzon. Via mjukstartsventilen kan ingen frånluft ledas bort. Om driften sker i en tryckzon med separerad kanal (1) och (3/5), behövs en avluftningsplatta. Information om kombinationen mjukstartventil, pneu matisk inmatningsplatta och höger ändplatta finns i monteringshandledning VABV S6 1Q... Ytterligare information om ventilerna finns i bilaga B. 1 19

36 1. Komponentöversikt Anslutningsplattor Antalet elektriskt styrbara ventilplatser varierar beroende på anslutningsplattor och elektrisk anslutning (se Tab.1/3... Tab.1/5). Om bara anslutningsplattor för två magnetspolar per ventil plats används kan alla typer av ventiler placeras på alla ventilplatser. Om bara anslutningsplattor för en magnetspole per ventil plats används, kan ventilterminalen bara utrustas med monostabila 5/2 vägsventiler med koden M52... Kännetecken Typkod Märkning på anslutningsplat tans typskylt Anslutningsplattor för styrning av en magnet spole per ventilplats VABV S4...T1 resp. VABV S2...T1 Svart punkt Anslutningsplattor för styrning av två magnet spolar per ventilplats VABV S4...T2 resp. VABV S2...T2 Magnetspolekontaktens färg Röd Svart Tab.1/7: Märkning på anslutningsplattorna 1 20

37 1. Komponentöversikt Tryckzonsseparering Ventilterminalen VTSA... kan utrustas med tryckzoner vid bredderna 18 mm och 26 mm, och med tryckzoner vid bredderna 42 mm och 52. Tryckzonerna skapas med spe ciella tätningsplattor med kanalseparering. Följande kanaler kan separeras med tätningsplattor: endast matningskanal (1) matningskanal (1) och frånluftskanaler (3) och (5) endast frånluftskanaler (3) och (5). På ventilterminal VTSA... styrluftmatas ventilernas pilotluft försörjning centralt via höger ändplatta eller via mjukstarts ventilen. En tryckzonseparering av pilotkanalerna (12) och (14) är därför inte möjlig. Med hjälp av tätningsplattans markering (se bild) kan du se antalet tryckzoner i din ventilterminal. 1 21

38 1. Komponentöversikt Alla kanaler är öppna om det inte finns någon markering 2 Kanal (1) spärrad 3 Kanal (3) och (5) spärrade 4 Kanal (1), (3) och (5) spärrade Bild1/10: Markering på tätningsplattorna Pilotluftförsörjning Ventilterminalen kan antingen försörjas med intern styrluft via mjukstartsventilen eller via de olika varianterna av höger ändplattor med intern eller extern styrluft. Ventilterminalen VTSA... har två grupper med ändplattor. Hos ändplattorna med axiala försörjningsanslutningar är styrluftsförsörjningen förinställd. 1 22

39 1. Komponentöversikt Vid användning av selektorändplattor kan typen av pilot luftförsörjning och typen av avledning av pilotavluftning resp. ventilationsluft (samlad eller osamlad) väljas. I följande tabell visas vilken ändplatta som ventilterminalen VTSA... är utrustad med. Varianter av den högra ändplattan Selektorändplatta Ändplattor med axiala försörjningsanslutningar Typ VABE...RZ...B1. Med den här ändplattan kan typen av pilotluftförsörjning (intern eller extern styrluft) och typen av avledning av pilotfrånluft resp. ventilationsfrånluft (samlad eller osamlad) väljas via väljarplatta 2. 1) Typ VABE...R... Ändplatta för drift av ventil terminalen med intern styrluftförsörjning. 1) Storlek 1: Typ VABE...RZ... Ändplatta för drift av ventil terminalen med extern styrluftförsörjning. 1) Storlek 1: 2 Storlek 2: Storlek 2: 1) Anvisningar för justering av väljarplattan och montering av ändplattorna, se kapitel Tab.1/8: Varianter av den högra ändplattan 1 23

40 1. Komponentöversikt Information Information om kombinationen mjukstartventil och höger ändplatta finns i monteringshandledning VABV S6 1Q... Vertikal utbyggnad På varje ventilplats mellan anslutningsplattan och ventilen kan ytterligare pneumatikkomponenter monteras. Den verti kala utbyggnaden gör det möjligt att lägga till vissa extra funktioner. Följande bild visar möjliga komponenter: 1 24

41 1. Komponentöversikt Komponenter Monostabil 5/2 vägsventil Alternativ: Ventil med två monostabila 2/2, 3/2 vägsventiler eller en 5/2 vägsventil, bistabil eller en 5/3 vägsventil Alternativ: Blindplatta för att täcka ej belagd ventilplats typ: VABB S4...WT... resp. VABB S2...WT... Vertikalanslutning, tillvalskomponenter: 1) Tryckregulatorplatta, typ VABF S4...R... resp. VABF S2...R... (med eller utan manometer) Strypbackventilplatta, typ VABF S4...F1B1... resp. VABF S2...F1B1..., Tryckspärrplatta, typ VABF S4...L1D1... resp. VABF S2...L1D1... Vertikal tryckmatningsplatta typ VABF S4...P1A3... resp. VABF S2...P1A3... Anslutningsplatta typ VABV...T1 resp. typ VABV...T2 Tillval: Vinkelanslutningsplatta typ VABF...A1G2... Arbetsanslutningar (2) och (4), vridning 90. 1) Anvisningar för montering av komponenter för vertikal utbyggnad, se kapitel 3 Tab.1/9: Komponenter till pneumatikmodulen i ventilterminalen VTSA

42 1. Komponentöversikt Komponenter Styrblock VOFA B26 T52 M... 1C1... Anslutningsplatta typ VABV...T1 resp. typ VABV...T2 Tillval: Vinkelanslutningsplatta typ VABF...A1G2... Arbetsanslutningar (2) och (4), vridning 90. Tab.1/10: Styrblock för specialfunktioner på ventilterminal VTSA... Komponenterna i den vertikala utbyggnaden markeras med typkoder på ventilterminalen VTSA... Typkoden är tryckt på komponentens sida. En kod i typkoden markerar komponen tens funktion. Så betyder t.ex. koden R1 i typkoden VABF S4 1R1C2 C 10, att komponenten är en P tryckregulator och koden 10 att tryckregulatorns regleringsområde går upp till 10 bar. Med hjälp av följande tabell kan komponenterna till den verti kala utbyggnaden identifieras. Komponenterna har en ID kod i försäljningsdokumentationen och i Festos konfigurator. 1 26

43 1. Komponentöversikt Kod i typkoden ID kod Komponenter till vertikal utbyggnad R ZF P tryckregulatorplatta för anslutning (1), reglerområde 0, bar R ZH B tryckregulatorplatta för anslutning (2), reglerområde bar R ZG A tryckregulatorplatta för anslutning (4), reglerområde bar R ZI AB tryckregulatorplatta för anslutning (2) och (4), reglerområde bar R ZIY AB tryckregulatorplatta för anslutning (2) och (4), symmetrisk, reglerområde bar R ZM Reversibel B tryckregulatorplatta för anslutning (2), reglerområde 0, bar R ZN Reversibel A tryckregulatorplatta för anslutning (4), reglerområde 0, bar R ZNY Reversibel A tryckregulatorplatta för anslutning (4), symmetrisk, reglerområde 0, bar R ZJ Reversibel AB tryckregulatorplatta för anslutning (2) och (4), regler område 0, bar R ZA P tryckregulatorplatta för anslutning (1), reglerområde 0, bar R ZAY Reversibel P tryckregulatorplatta för anslutning (1), symmetrisk, reglerområde 0, bar R ZC B tryckregulatorplatta för anslutning (2), reglerområde bar R ZCY B tryckregulatorplatta för anslutning (2), symmetrisk, reglerområde bar R ZB A tryckregulatorplatta för anslutning (4), reglerområde bar R ZD AB tryckregulatorplatta för anslutning (2) och (4), reglerområde bar R ZK Reversibel B tryckregulatorplatta för anslutning (2), reglerområde 0, bar R ZL Reversibel A tryckregulatorplatta för anslutning (4), reglerområde 0, bar R ZE Reversibel AB tryckregulatorplatta för anslutning (2) och (4), regler område 0, bar 1 27

44 1. Komponentöversikt Kod i typkoden ID kod Komponenter till vertikal utbyggnad R ZEY Reversibel AB tryckregulatorplatta för anslutning (2) och (4), symmetrisk, reglerområde 0, bar F1B1 X Strypbackventilplatta för strypning av frånluften i kanal (3) och (5) P1A3 ZU Vertikal tryckmatningsplatta för matning av individuellt arbetstryck till en ventilplats L1D1 ZT Vertikal tryckspärrplatta för avstängning av en ventilplats individu ella arbetstryck Tab.1/11: Märkning av vertikalutbyggnadskomponenterna i typkoden Plattor med tryckregulatorer P tryckregulator (kod R och R ) Funktionssätt: Påluftning: P tryckregulatorn reglerar trycket före ventilen i kanal (1) (P). På så sätt har kanalerna (2) och (4) samma reglerade tryck. Avluftning i ventilen sker från kanal (2) till kanal (3) och från kanal (4) till kanal (5). Fördelarna med tryckregulatorn är följande: Tryckregulatorn påverkas inte av avluftningen eftersom regleringen sker före ventilen. Tryckregulatorn kan alltid ställas in eftersom den alltid har tryck från ventilterminalen. 1 28

45 1. Komponentöversikt Användningsexempel: Vid anslutning (2) och (4) krävs ett lika högt utgångstryck. Ett lägre arbetslufttryck (t.ex. 3 bar) krävs än arbets trycket i ventilterminalen (t.ex. 8 bar). AB tryckregulator (kod R och R ) Funktionssätt: Påluftning: AB tryckregulatorn reglerar arbetslufttrycket i kanalerna (2) (B) och (4) (A) efter att tryckmediet har strömmat genom ventilen. Avluftning: Avluftningen i ventilen sker via tryckregulatorn från kanal (2) till kanal (3) och från kanal (4) till kanal (5) oreglerat. Bild1/11 visar följande omkopplingsläge för B tryckregula torn: Arbetsluften leds från kanal (1) genom mellanplattan och ventilen till B tryckregulatorn, där den regleras och där efter leds till anslutning (2) på anslutningsplattan. Frånluften leds via kanal (4) till tryckregulator A och avluftas oreglerat via ventilen i kanal (5). 1 29

46 1. Komponentöversikt Anslutning (2) (B) Anslutning (4) (A) B tryckregulator 2 Ventil 3 A tryckregulator 4 Mellanplatta 5 Anslutningsplatta 6 Kanal (5) (avluftning) 7 Kanal (1) (arbetsluft) 8 Kanal (3) (avluftning) Bild1/11: AB tryckregulator 1 30

47 1. Komponentöversikt Begränsningar: Avluftningsflödet begränsas av tryckregulatorn. Tryckregulatorn kan inte ställas in under avluftning. Tryck regulatorn kan t.ex. inte ställas in för kanal (4), om venti len tillför luften från kanal (1) till kanal (2) och avluftar från kanal (4) till kanal (5) i kopplingsläget. Användningsexempel: när två olika arbetstryck krävs vid anslutning (2) och (4) istället för ventilterminalens arbetstryck. när den reversibla tryckregulatorn inte kan användas. T.ex. vid användning av 2x2/2 eller 2x3/2 vägsventiler med samlad pilotavluftning (82/84) eller när en stryp backventilplatta används. Reversibel AB tryckregula tor (kod R och R ) Funktionssätt: Påluftning: Vid reversibel tryckregulator delas arbetsluften upp (kanal (1) ) och leds direkt till de båda tryckregulatorerna. Den reglerade arbetsluften ligger på i kanalerna (3) och (5) vid ventilen. Venti len drivs på så sätt reversibelt (se bild). Det innebär: Kanal (3) leder arbetstrycket till anslutning (2) Kanal (5) leder arbetstrycket till anslutning (4). Avluftning: I ventilen avluftas frånluften i kanal (4) resp. i kanal (2) till kanal (1) och leds i mellanplattan till kanal (5) resp. kanal (3) för anslutningsplattan. 1 31

48 1. Komponentöversikt Exemplet nedan visar följande kopplingsläge: Arbetsluften i kanal (1) leds i plattan med tryckregulator till tryckregulator A och B, där den regleras, och leds därefter till anslutningarna (3) och (5) på ventilen. I ventilen leds arbets luften till anslutning (2) på anslutningsplattan. Frånluften leds via kanal (4) till tryckregleringsplattan, delas upp och avluftas genom kanalerna (3) och (5) Anslutning (2) (B) Anslutning (4) (A) B tryckregulator 2 Ventil 3 A tryckregulator 4 Mellanplatta 5 Anslutningsplatta 6 Kanal (5) (avluftning) 7 Kanal (1) (arbetsluft) 8 Kanal (3) (avluftning) Bild1/12: Reversibel AB tryckregulator 1 32

49 1. Komponentöversikt Fördelar med AB tryckregulatorn: Snabbare takttider 50 % högre avluftningsflöde eftersom avluftningen inte sker via tryckregulatorn. Dessutom utsätts tryckregula torn för mindre belastning. Kräver ingen snabbavluftningsventil. Frånluften samlas komplett via ventilterminalen. Vid tryckregulatorn ligger alltid arbetstrycket på, efter som det regleras före ventilen, vilket innebär att regula torn alltid kan ställas in. På AB tryckregulatorer måste därför ventilen ställas om. Nackdelar med AB tryckregulatorn: Det går inte att använda 2x2/2 vägsventiler (kod T22C A, T22CV A) och 2x3/2 vägsventiler (kod T32C A, T32H A, T32U A) i kombination med samlad magnetfrånluft (82/84), eftersom det ligger reversibelt tryck på ventil skarven. Ingen bra kombination med mellanplatta för strypning finns. Användningsexempel: När två olika tryck behövs i kanalerna (2) och (4) istället för ventilterminalens arbetstryck. Vid behov av snabb avluftningskapacitet. När tryckregulatorn alltid ska kunna ställas in. För information om installation av tryckregulatorn, se kapitel

50 1. Komponentöversikt Strypbackventilplatta Den här plattan i den vertikala utbyggnaden fungerar som strypventil för frånluft i kanalerna (3) och (5) för att ställa in aktuatorns hastighet. Vertikal tryckspärrplatta Med denna platta kan ventilen i den vertikala utbyggnaden spärras av från ventilterminalens arbetstryck och pilottryck. Kanal (1) och kanal (14) spärras samtidigt. Det gör att venti len går att demontera utan att slå av trycket i terminalen. Beakta informationen i kapitel 3, avsnitt när en ventil terminal med tryckspärrplatta ska användas. Vertikal tryckmatningsplatta Med den här plattan kan ventilen i den vertikala utbyggnaden försörjas med ett individuellt arbetstryck oberoende av arbetstrycket i terminalen. 1 34

51 1. Komponentöversikt På ventilterminalen VTSA... finns följande pneumatiska anslutnings ochmanöverelement: aj 9 aa ab aa 1 Manometer (tillval) 2 Inställningsknapp för platta med tryck regulator (tillval) 7 Inställningsskruv till strypplatta (tillval) 8 Försörjningsanslutning (1) till den verti kala tryckmatningsplattan (tillval) 3 Manuellt manöverdon (MM) (per pilot ventil, återfjädrande eller vridbar/låsbar) 4 Tillval manöverdonsskydd (det manuella manöverdonet har ingen funktion) 5 Tillval manöverdonsskydd, för åter fjädrande funktion hos det manuella manöverdonet 6 Typskylthållare 9 Frånluftsanslutningar "ventiler" (3/5) aj Pilotluftsanslutningar (12) och (14) för matning av den externa styrluften aa Försörjningsanslutning (1) "arbets tryck" ab Arbetsanslutningar (2) och (4), per ventilplats Bild1/13: Pneumatiska anslutnings, indikerings och manöverelement på ventiltermina len VTSA

52 1. Komponentöversikt På vertikalutbyggnadskomponenterna finns följande anslut nings och manöverelement: Platta med tryckregulator Strypbackventilplatta Vertikal tryckspärrplatta 4 Vertikal inmatningsplatta Anslutning för manometer (kan vridas 90 ) 2 Manometer (tillval) 3 Inställningsknapp med låsbar spärr (för bredd 18 mm och 26 mm med frihjul) 4 Justeringsskruv för strypflöde (för bredd 42 mm och 52 mm endast på höger sida) 5 Skruv för avstängning av arbetstrycket för en ventilplats 6 Anslutning (1) (individuellt arbetstryck för en ventilplats) Bild1/14: Manöver och anslutningselement till vertikalutbyggnadskomponenterna 1 36

53 1. Komponentöversikt aj Justeringsskruv "Omkopplingstryck" 2 Självåterställande MM (återfjädrande) 3 Elektr. anslutning av magnetspolen 4 Anslutning för manometer (tillval) 6 Avluftningsanslutning (3/5) 7 Matningsanslutning (1) 8 Anslutningsplatta 9 Strypskruv "Påluftningstid" 5 Sensor för avläsning av kolvläget aj Mjukstartsventil Bild1/15: Anslutnings och manöverelement till mjukstartsventilen 1 37

54 1. Komponentöversikt På ventilterminalen VTSA... med CPX terminal finns följande elektriska anslutnings och indikeringselement: Textfält och kåpa för reläskenans fäst skruv 2 Gula lysdioder: signalstatusindikering för pilotventiler 3 Spänningsmatningsanslutning 5 Fältbussanslutning (busspecifik) 6 Servicegränssnitt för handterminal m.m. 7 Röd lysdiod: samlingsfelindikering ventiler 4 Jordanslutning Bild1/16: Elektriska anslutnings, indikerings och manöverelement på ventilterminal VTSA... med CPX terminal 1 38

55 1. Komponentöversikt På ventilterminalen VTSA... med FB 21, typ 03 finns följande elektriska anslutnings och indikeringselement: Lysdioder, se beskrivning Elektronik typ 03 INTERBUS optofiber fjärrbuss "Rugged Line" 2 Gula lysdioder: signalstatusindikering för pilotventiler 3 INTERBUS optofiber gränssnitt (vidareledande) 4 Utgång på spänningsförsörjnings anslutningen (vidareledande) 5 Ingång på spänningsförsörjnings anslutningen (inkommande) 6 INTERBUS optofiber gränssnitt (inkommande) 7 Säkring för arbetsspänningen till ingångarna Bild1/17: Elektriska anslutnings, indikerings och manöverelement på ventilterminal VTSA... med FB 21, typ 03 Information om anslutnings, indikerings och manöverele ment på ventilterminalen VTSA... med AS gränssnitt finns i produktbilagan. 1 39

56 1. Komponentöversikt På ventilterminalen VTSA... med multipolnod D sub finns följande elektriska anslutnings och indikeringselement: D SUB multipolkontakt med kabel 4 D sub anslutning 2 Egenmärkning 3 Jordanslutning 5 Gula lysdioder: signalstatusindikering för pilotventiler Bild1/18: Elektriska anslutnings och indikeringselement på ventilterminalen VTSA... med multipolnod D sub 1 40

57 1. Komponentöversikt På ventilterminalen VTSA... med multipolnod Cage Clamp finns följande elektriska anslutnings och indikeringselement: Kåpa 2 Gula lysdioder: signalstatusindikering för pilotventiler 4 Extern jordanslutning 5 Intern jordanslutning för anslutnings kabeln 3 Kabelgenomföring 6 Kopplingslist 7 Egenmärkning Bild1/19: Elektriska anslutnings och indikeringselement i ventilterminalen VTSA... med multipolnod Cage Clamp 1 41

58 1. Komponentöversikt På ventilterminalen VTSA... med multipolnod rundkontakt M23 finns följande elektriska anslutnings och indikerings element: Kåpa 2 Gula lysdioder: signalstatusindikering för pilotventiler 4 Extern jordanslutning 5 Egenmärkning 3 Rundkontakt M23 enligt CNOMO E N Bild1/20: Elektriska anslutnings och indikeringselement i ventilterminalen VTSA... med multipolnod rundkontakt M

59 1. Komponentöversikt På ventilterminalen VTSA... med multipolnod IC finns följande elektriska anslutnings och indikeringselement: M12 singelanslutningar (IC) 3 Extern jordanslutning 2 Gula lysdioder: signalstatusindikering för pilotventiler Bild1/21: Elektriska anslutningselement till ventilterminalen VTSA... med multipolnod IC 1 43

60 1. Komponentöversikt På ventilterminalen VTSA... med AS gränssnitt finns följande elektriska anslutnings och indikeringselement: Status lysdioder ingångar 2 Status lysdioder AS gränssnitt (Fault, AUX/PWR) 3 Ingångar 4 Gula lysdioder: signalstatusindikering för pilotventiler 5 M12 honkontakt AS gränssnittsbuss och extra matning (AS i Out) 6 M12 hankontakt AS gränssnittsbuss och extra matning (AS i In) 7 Extern jordanslutning 8 Egenmärkning Bild1/22: Elektriska anslutnings och indikeringselement på ventilterminalen VTSA... med AS gränssnitt 1 44

61 Montering Kapitel 2 2 1

62 2. Montering Innehållsförteckning 2. Montering Allmän information om montering och demontering Monteringsvarianter Montering/demontering på reläskena Väggmontering/ demontering Montering/demontering av skylthållaren (tillval) Montering/demontering av manöverdonsskydd (tillval)

63 2. Montering Innehåll i detta kapitel Ventilterminalen VTSA... levereras färdigmonterad från fabriken. I detta kapitel beskrivs montering och demontering av: komplett ventilterminal (montering på reläskena eller väggmontering) fästvinkel för väggmontering skylthållare MM skydd. Ytterligare information Information om byte eller tillägg av pneumatikkomponenter finns i kapitel 5. Ventilterminal VTSA... med CPX terminal resp. FB21 (typ 03): Information om montering av ventilterminalen med CPX terminal finns i beskrivningen av CPX systemet. Information om demontering och montering av I/O moduler finns i beskrivningen av CPX in /utgångsmoduler resp. i den detaljerade beskrivningen In /utgångsmoduler typ 03. Information om montering av moduler och komponenter som beställs i efterhand finns i produktbilagan. 2 3

64 2. Montering 2.1 Allmän information om montering och demontering Varning Oönskade rörelser hos anslutna arbetselement och okontrollerade rörelser hos lösa slangar kan leda till personskador eller materiella skador. Innan montering, installation och underhåll påbörjas ska följande kopplas från: Tryckluftsmatning Matnings och lastspänningsförsörjning. Information Var försiktig vid all hantering av ventilterminalens moduler och komponenter. Observera särskilt följande: Följ angivna vridmoment. Det finns elektrostatiskt känsliga komponenter. Vidrör därför inga kontaktytor. Ventilterminaler med multipolnod D sub: Skydda multipolnoden mot fukt, smuts, damm etc. tills multipolkontakten och kabeln har monterats. 2 4

65 2. Montering 2.2 Monteringsvarianter Ventilterminalen VTSA... kan monteras på två olika sätt: Monteringssätt Montering på reläskena Montering på vägg Beskrivning Med undantag av ventilterminal VTSA med FB 21 (typ 03) är alla varianter av ventilter minalen VTSA... lämpade för montering på reläskena (reläskena enligt EN 60715). Följ säkerhetsanvisningarna i följande ka pitel. Det finns ett styrspår på baksidan för inhakning i reläskenan. Multipolnoden, pneumatikgränssnittet och ändplattorna har hål för väggmontering. För ventilterminaler med fler än 5 anslut ningsplattor krävs eventuellt fler fästvink lar på de pneumatiska inmatningsplat torna (se anvisningar och information om vibrationer och stötar i bilaga A, Tab.A/4). Tab.2/1: Monteringssätt för ventilterminalen VTSA... Information Montera ventilterminalen VTSA... så att det finns tillräckligt med utrymme för värmeavledning, och beakta gränsvär dena för temperaturområdet (se bilaga A, Tekniska data). 2 5
