1 L ARMHANTERING Teknisk Handbok BXO Log V2.2

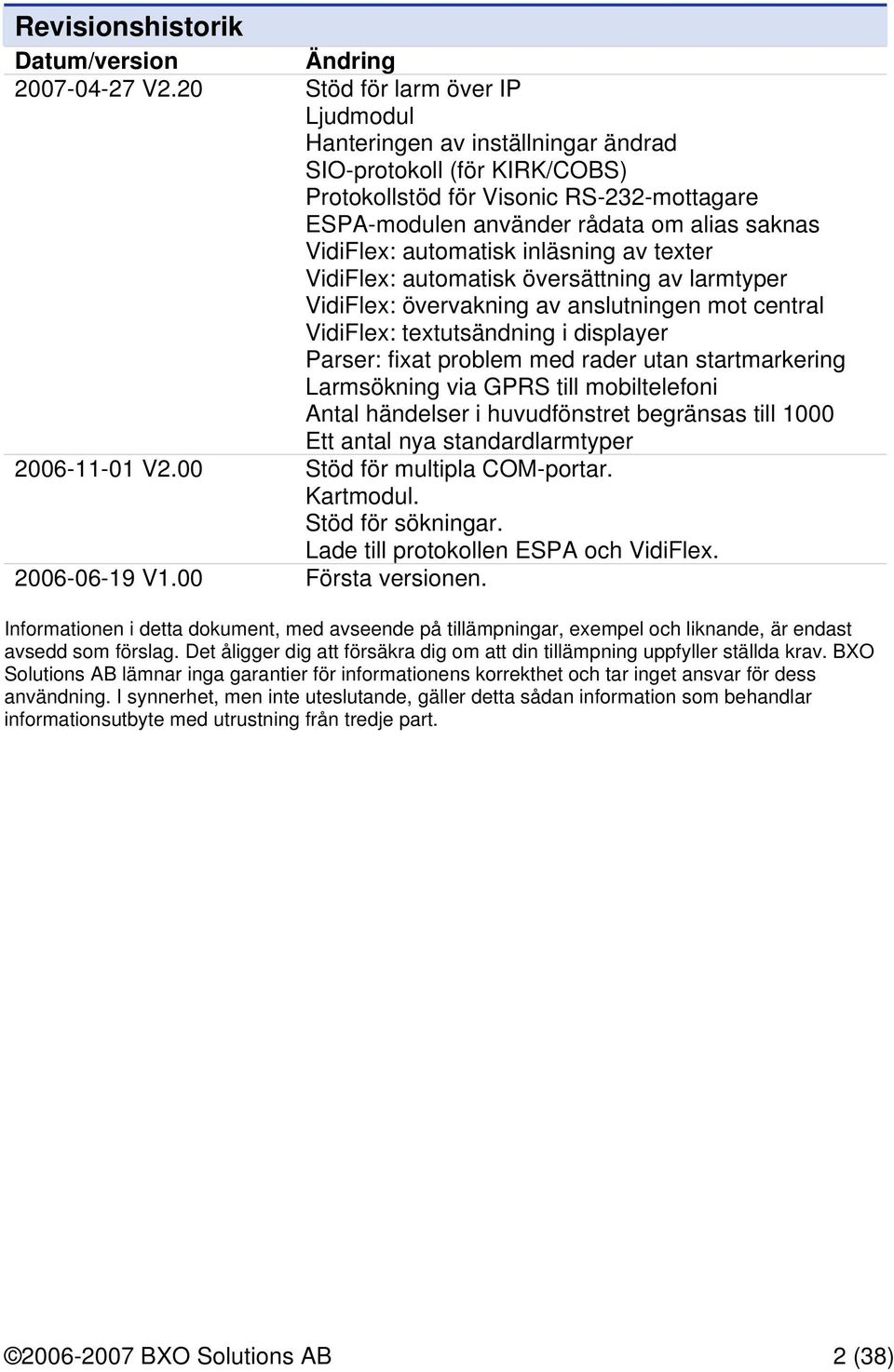

2 Revisionshistorik Datum/version Ändring V2.20 Stöd för larm över IP Ljudmodul Hanteringen av inställningar ändrad SIO-protokoll (för KIRK/COBS) Protokollstöd för Visonic RS-232-mottagare ESPA-modulen använder rådata om alias saknas VidiFlex: automatisk inläsning av texter VidiFlex: automatisk översättning av larmtyper VidiFlex: övervakning av anslutningen mot central VidiFlex: textutsändning i displayer Parser: fixat problem med rader utan startmarkering Larmsökning via GPRS till mobiltelefoni Antal händelser i huvudfönstret begränsas till 1000 Ett antal nya standardlarmtyper V2.00 Stöd för multipla COM-portar. Kartmodul. Stöd för sökningar. Lade till protokollen ESPA och VidiFlex V1.00 Första versionen. Informationen i detta dokument, med avseende på tillämpningar, exempel och liknande, är endast avsedd som förslag. Det åligger dig att försäkra dig om att din tillämpning uppfyller ställda krav. BXO Solutions AB lämnar inga garantier för informationens korrekthet och tar inget ansvar för dess användning. I synnerhet, men inte uteslutande, gäller detta sådan information som behandlar informationsutbyte med utrustning från tredje part BXO Solutions AB 2 (38)

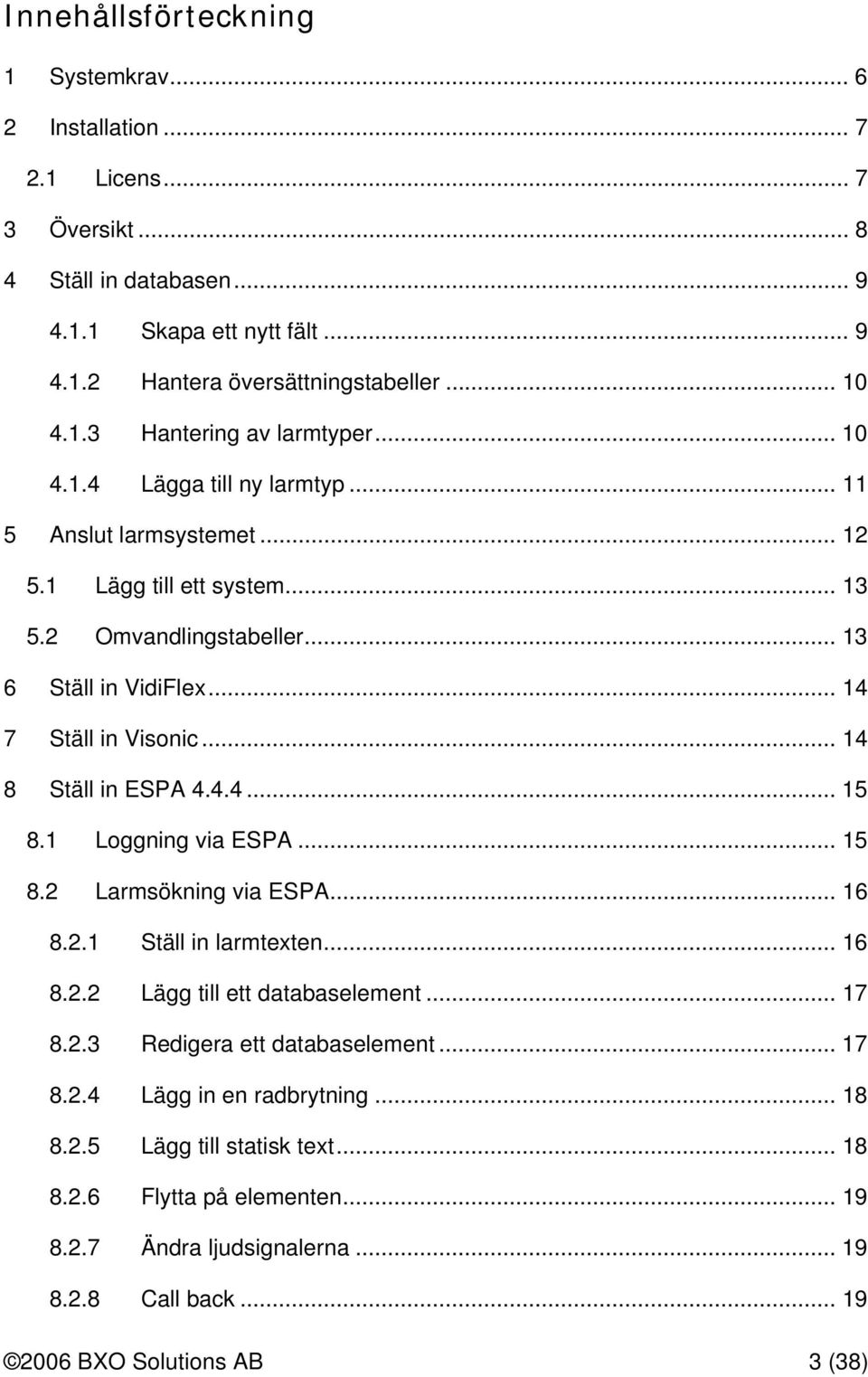

3 Innehållsförteckning 1 Systemkrav Installation Licens Översikt Ställ in databasen Skapa ett nytt fält Hantera översättningstabeller Hantering av larmtyper Lägga till ny larmtyp Anslut larmsystemet Lägg till ett system Omvandlingstabeller Ställ in VidiFlex Ställ in Visonic Ställ in ESPA Loggning via ESPA Larmsökning via ESPA Ställ in larmtexten Lägg till ett databaselement Redigera ett databaselement Lägg in en radbrytning Lägg till statisk text Flytta på elementen Ändra ljudsignalerna Call back BXO Solutions AB 3 (38)

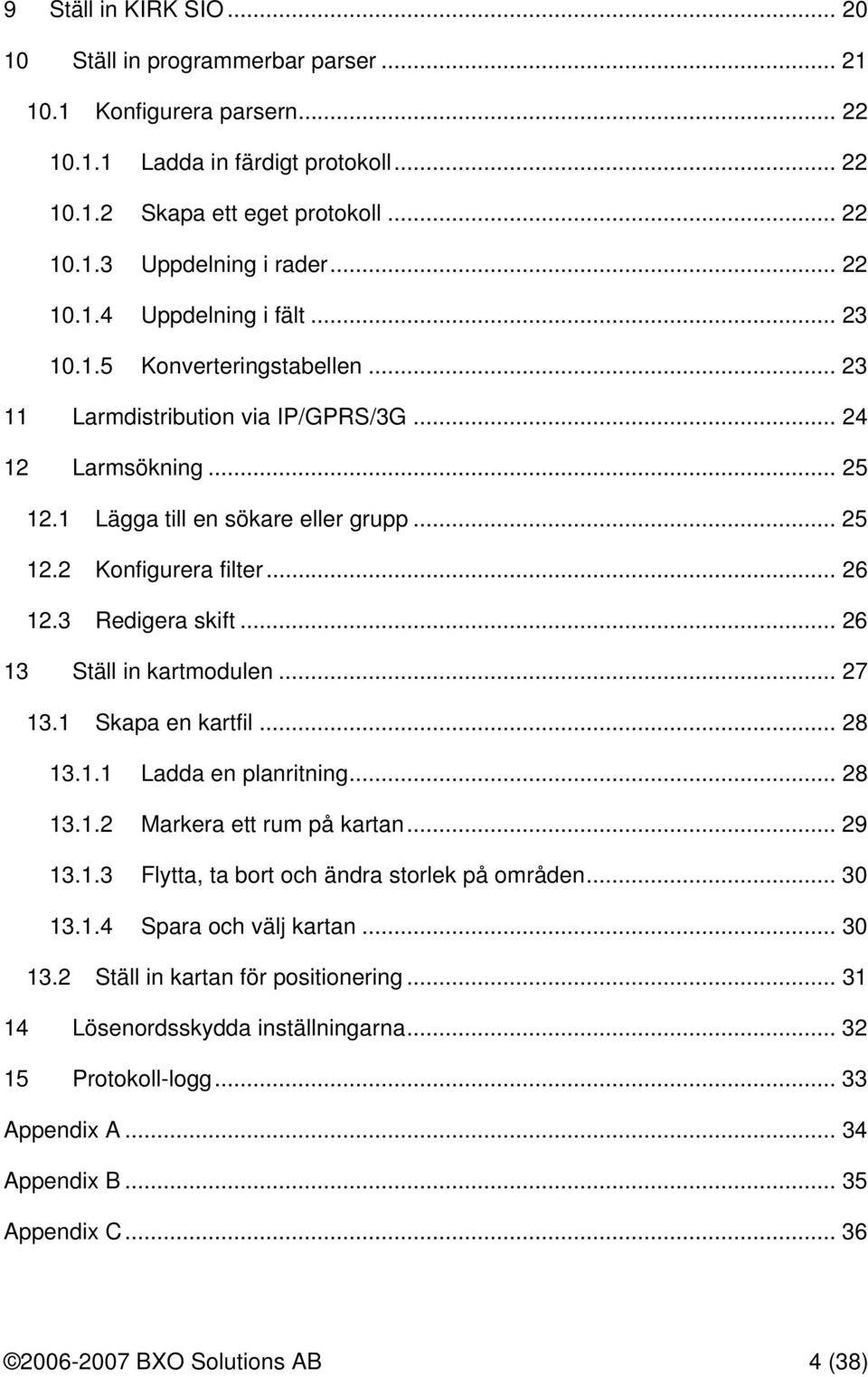

4 9 Ställ in KIRK SIO Ställ in programmerbar parser Konfigurera parsern Ladda in färdigt protokoll Skapa ett eget protokoll Uppdelning i rader Uppdelning i fält Konverteringstabellen Larmdistribution via IP/GPRS/3G Larmsökning Lägga till en sökare eller grupp Konfigurera filter Redigera skift Ställ in kartmodulen Skapa en kartfil Ladda en planritning Markera ett rum på kartan Flytta, ta bort och ändra storlek på områden Spara och välj kartan Ställ in kartan för positionering Lösenordsskydda inställningarna Protokoll-logg Appendix A Appendix B Appendix C BXO Solutions AB 4 (38)

5 2006 BXO Solutions AB 5 (38)

6 1 Systemkrav Systemkrav Mjukvara Microsoft.NET Framework 2.0 Microsoft SQL Server 2005 Express Edition RAM 256 MB (min) 1024 MB (rekommenderat) Hårddiskutrymme Processor Operativsystem Internetanslutning 1 GB Pentium III-kompatibel eller bättre 500 MHz (min) 1 GHz eller högre (rekommenderat) Windows XP Professional SP2 eller Windows Server 2003 SP1 Vi rekommenderar att datorn är ansluten mot Internet under installationen. För larm till mobiltelefoni krävs fast Internetanslutning.! Microsoft.NET Framework och Microsoft SQL Server 2005 Express är båda fritt tillgängliga från Microsofts webbsida. Du kan även ladda ned dem från Innan installationen rekommenderar vi att du uppdaterar operativsystemet med alla tillgängliga uppgraderingar från Microsofts Windows Update.! Mycket Viktigt: För att skydda dator och anslutet system bör en isolerande gränssnittsomvandlare eller en RS232-isolator användas BXO Solutions AB 6 (38)

7 2 Installation Uppdatera ditt Windows. Installera Microsoft.NET Framework 2.0. Installera Microsoft SQL Server 2005 Express. Installera BXO Log. Aktivera licensen för BXO Log. Konfigurera BXO Log för era larmsystem.! En stegvis installationsguide finns här: Licens Programlicensen är uppdelad i moduler på följande sätt: Grundprogram (ett anslutet system - endast loggning) Kartmodul Gateway (anslutning mot mobiltelefoni, IP, med mera) För varje anslutet system utöver det som ingår i grundlicensen tillkommer en licensavgift. Licensen är bunden till en datorhårdvara så en licens får alltså inte nyttjas på flera datorer BXO Solutions AB 7 (38)

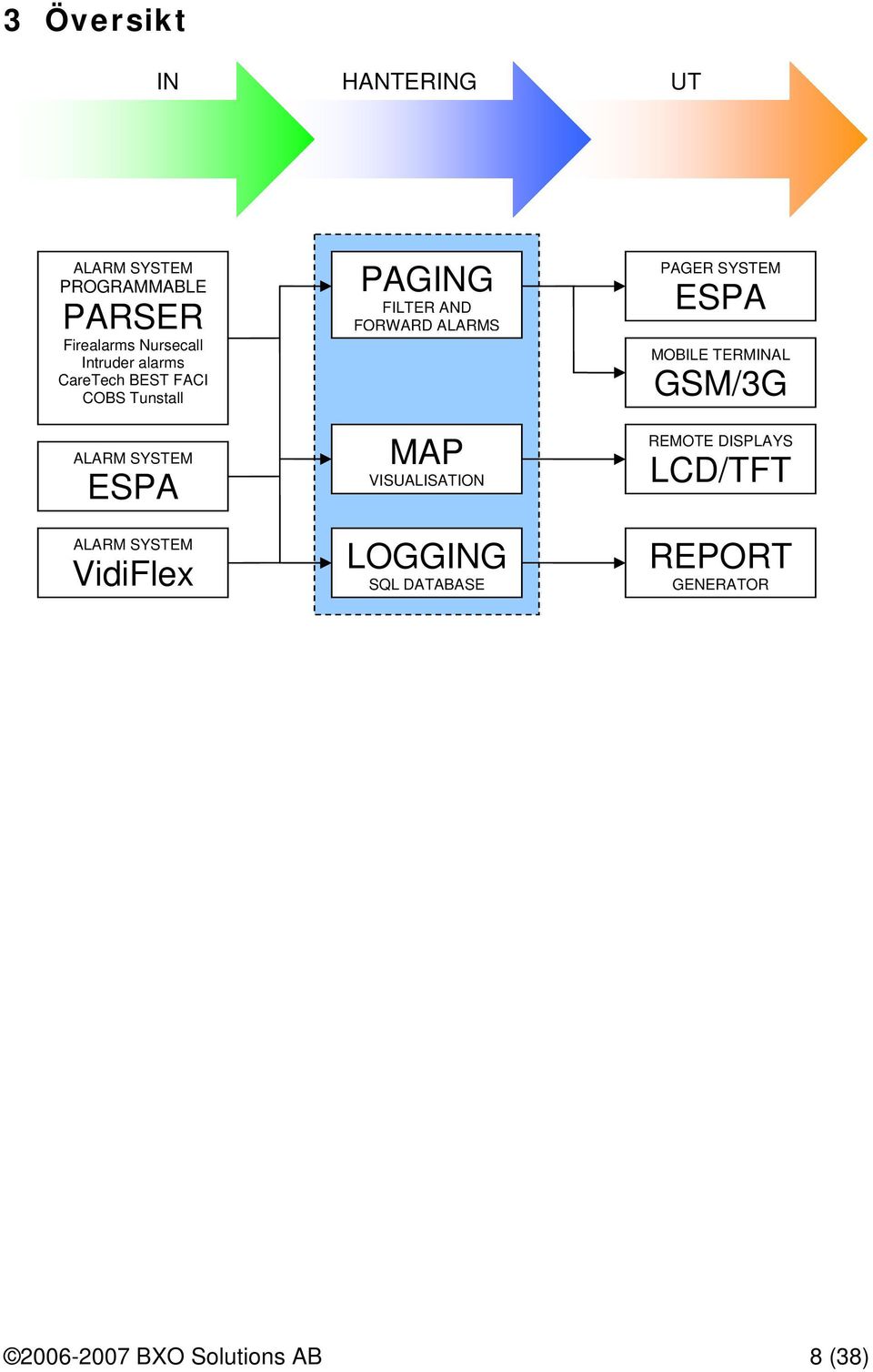

8 3 Översikt IN HANTERING UT ALARM SYSTEM PROGRAMMABLE PARSER Firealarms Nursecall Intruder alarms CareTech BEST FACI COBS Tunstall ALARM SYSTEM ESPA PAGING FILTER AND FORWARD ALARMS MAP VISUALISATION PAGER SYSTEM ESPA MOBILE TERMINAL GSM/3G REMOTE DISPLAYS LCD/TFT ALARM SYSTEM VidiFlex LOGGING SQL DATABASE REPORT GENERATOR BXO Solutions AB 8 (38)

9 4 Ställ in databasen Databasen kan konfigureras för att lagra upp till 10 fält, förutom de förinställda fälten (Larmtyp, ID och Datum/tid). Det finns även en översättningstabell som används i de fall man vill översätta till exempel ett nummer till ett namn.! Om du inte behöver extra fält, larmtyper eller översättning av siffror till text så kan du hoppa over detta avsnitt Skapa ett nytt fält Om ditt larmsystem lämnar övrig information, som exempelvis fri text eller positionskoder, så kan du skapa nya fält i databasen för att lagra den informationen. 1. Välj ett av de lediga fälten i rutan Fält CustomString Ge fältet ett namn i rutan Fältnamn. 3. Markera Visa detta fält i larmlistan för att fältet ska bli synligt BXO Solutions AB 9 (38)

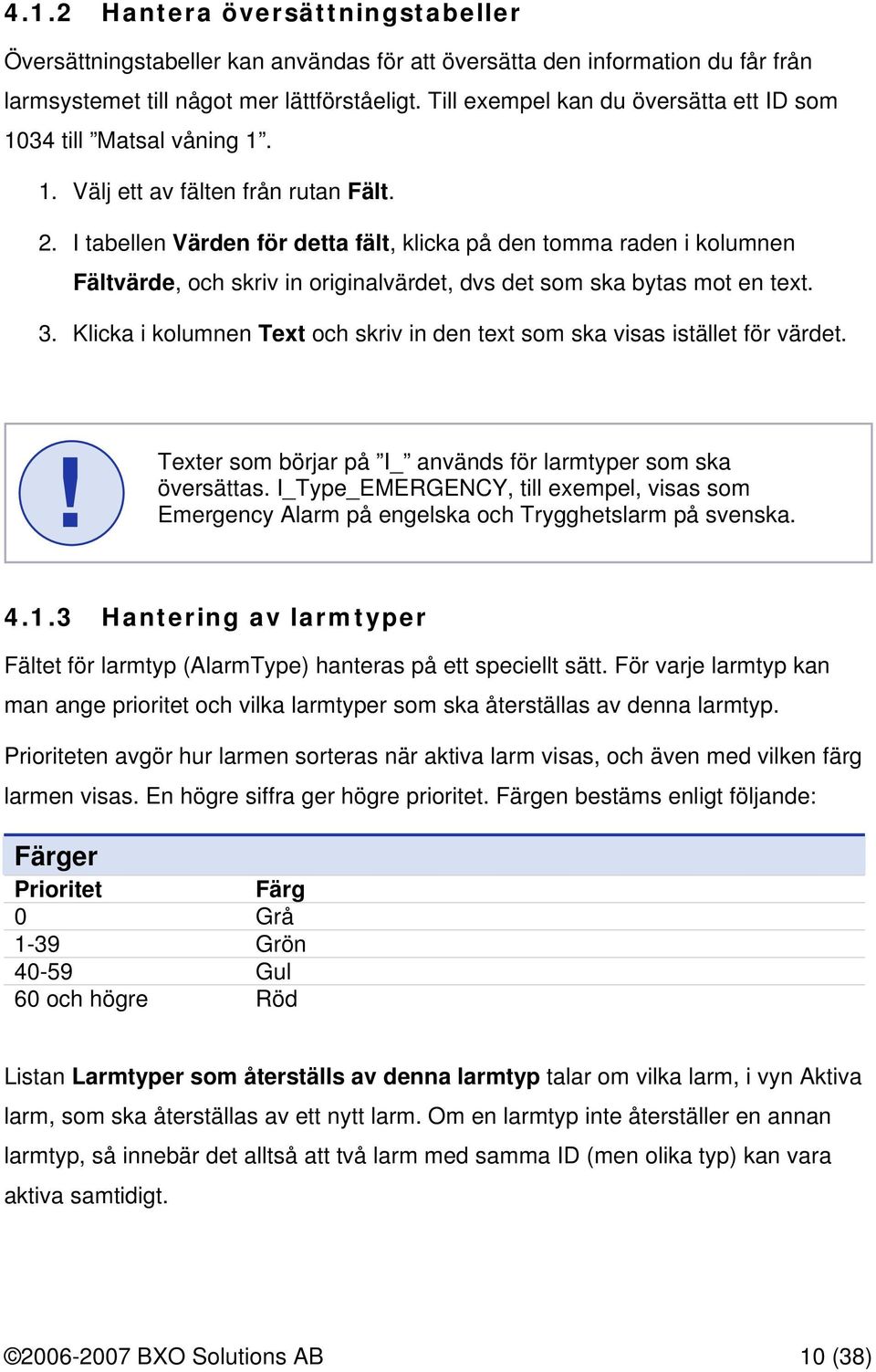

10 4.1.2 Hantera översättningstabeller Översättningstabeller kan användas för att översätta den information du får från larmsystemet till något mer lättförståeligt. Till exempel kan du översätta ett ID som 1034 till Matsal våning Välj ett av fälten från rutan Fält. 2. I tabellen Värden för detta fält, klicka på den tomma raden i kolumnen Fältvärde, och skriv in originalvärdet, dvs det som ska bytas mot en text. 3. Klicka i kolumnen Text och skriv in den text som ska visas istället för värdet.! Texter som börjar på I_ används för larmtyper som ska översättas. I_Type_EMERGENCY, till exempel, visas som Emergency Alarm på engelska och Trygghetslarm på svenska Hantering av larmtyper Fältet för larmtyp (AlarmType) hanteras på ett speciellt sätt. För varje larmtyp kan man ange prioritet och vilka larmtyper som ska återställas av denna larmtyp. Prioriteten avgör hur larmen sorteras när aktiva larm visas, och även med vilken färg larmen visas. En högre siffra ger högre prioritet. Färgen bestäms enligt följande: Färger Prioritet Färg 0 Grå 1-39 Grön Gul 60 och högre Röd Listan Larmtyper som återställs av denna larmtyp talar om vilka larm, i vyn Aktiva larm, som ska återställas av ett nytt larm. Om en larmtyp inte återställer en annan larmtyp, så innebär det alltså att två larm med samma ID (men olika typ) kan vara aktiva samtidigt BXO Solutions AB 10 (38)

11 4.1.4 Lägga till ny larmtyp 1. Öppna inställningarna för databasen och dubbelklicka på den tomma raden längst ner, i kolumnen Fältvärde. Skriv in värdet på den larmtyp du vill lägga till, som den sänds ut av den utrustning som ska loggas. Klicka därefter i kolumnen Text och skriv in den text som du vill visa i larmlistan och på aktiva larm. 2. I rutan till höger (Larmtyper), leta upp den nya larmtypen i listan Larmtyp. 3. Ställ in önskad prioritet. 4. Klicka på Denna typ återställer alla andra. 5. Klicka på Alla andra typer återställer denna.! Punkt 4 & 5 gäller givetvis bara de fall när endast ett larm per ID ska kunna vara aktivt samtidigt BXO Solutions AB 11 (38)

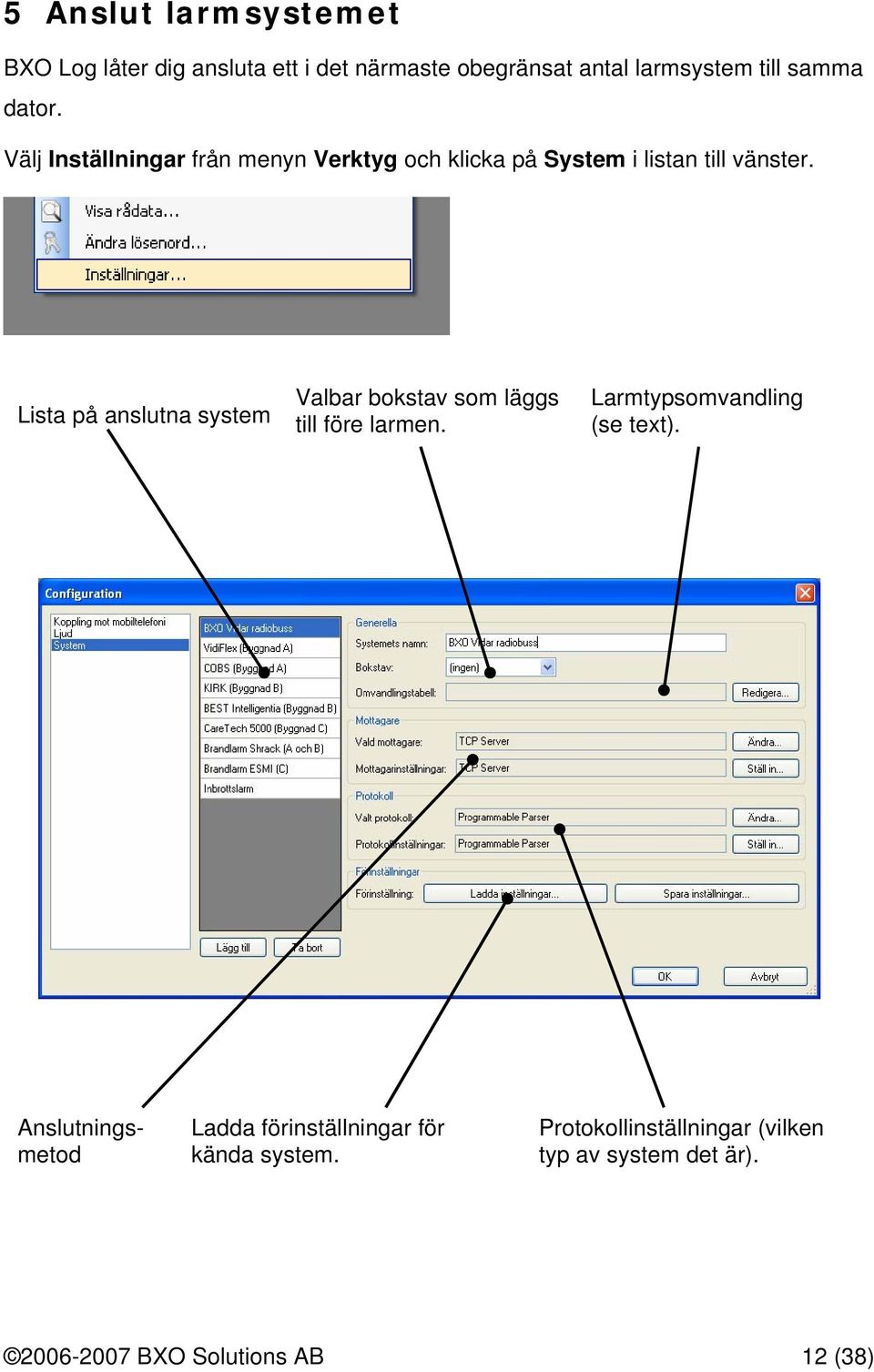

12 5 Anslut larmsystemet BXO Log låter dig ansluta ett i det närmaste obegränsat antal larmsystem till samma dator. Välj Inställningar från menyn Verktyg och klicka på System i listan till vänster. Lista på anslutna system Valbar bokstav som läggs till före larmen. Larmtypsomvandling (se text). Anslutningsmetod Ladda förinställningar för kända system. Protokollinställningar (vilken typ av system det är) BXO Solutions AB 12 (38)

13 5.1 Lägg till ett system 1. Klicka på Lägg till. 2. Ange ett namn för systemet vid Systemets namn. 3. För att kunna skilja mellan larm från olika system kan man lägga till en bokstav före ID-numret (Bokstav). Detta kan vara användbart för att undvika kollisioner om du har två system som använder samma ID-nummer. 4. Välj typ av anslutning under Mottagare. Normalt är det en COM-port. 5. Ställ in mottagaren (dvs. COM-portinställningarna). 6. Ställ in protokollet. Om det finns en förinställningsfil för ditt system, kan du helt enkelt klicka på Ladda inställningar och läsa in rätt fil. Om det inte finns några färdiga inställningar, måste du ställa in protokollet manuellt. Hur detta går till beskrivs separat för varje enskilt protokoll längre fram. 5.2 Omvandlingstabeller Omvandlingstabellen används för att få alla system att prata samma språk. Ibland används 10 för trygghetslarm/kallelse och i andra fall 1, eller någon helt annan siffra eller bokstav. BXO Log använder omvandlingstabeller för att översätta larmtyperna till namn, så att istället för en kryptisk siffra representerar t.ex. EMERGENCY ett trygghetslarm. På detta sätt kan BXO Log hantera flera system av olika fabrikat samtidigt. Se även Appendix C för en lista på fördefinierade larmtyper. Kom ihåg att du själv kan lägga till/ta bort/ändra larmtyper precis som du önskar! 2006 BXO Solutions AB 13 (38)

14 6 Ställ in VidiFlex VidiFlex är ett protokoll som används av Flexibel TeleSystems kallelsesignalsystem. Det finns inga inställningar för detta protokoll. Välj bara VidiFlex i listan. Texterna från detta system lagras i databasfältet CustomString01. Som larmidentitet används samma text men utan inledande och avslutande blanksteg. Gruppnummer (sändande grupp) lagras i CustomString02. Anslutningen övervakas och larm genereras via larmtyperna LINK_DOWN och LINK_UP när anslutningens status ändras. Bruten anslutning detekteras inom 20 sekunder, återanslutning inom 6 sekunder. För mer information, kontakta Flexibel Telesystem AB ( Kom ihåg att ställa in serieporten. VidiFlex använder normalt bps, Ingen paritet, 8 databitar och 1 stoppbit. 7 Ställ in Visonic Visonics radiomottagarkort Receiver Link Unit kan anslutas till BXO Log. Det finns inga inställningar för detta protokoll. Visonicmodulen kan ställas i olika baudrates, kom ihåg att konfigurera BXO Log på samma sätt. Radiolarmgivare programmeras genom menyalternativet Verktyg / Lägg till/ta bort trådlös larmgivare som blir synligt när Visonic-protokollet används. Använd sändare med PowerCode BXO Solutions AB 14 (38)

15 8 Ställ in ESPA ESPA är ett standardiserat protokoll för personsökare som stöds av många tillverkare av larm och personsökningsutrustning. BXO Log kan fungera som master eller slav på ESPA-länken. Adressinställningarna beror på den anslutna utrustningen. Nedan ser du ett exempel på hur man kommunicerar med COBS SCM-modul. 8.1 Loggning via ESPA Eftersom ESPA är ett väldigt flexibelt protokoll som kan användas på många olika sätt finns det olika sätt att tolka informationen på. Under fliken Loggning kan man ställa in hur de olika fälten i ESPA-kommunikationen ska tolkas. I detta exempel loggar vi larm som skickas från COBS DECT-system. Vi använder call back-numret (numret på den lur som larmet skickades från) som larm-id, AlertType som larmtyp och vi sparar också texten i ett extra fält BXO Solutions AB 15 (38)

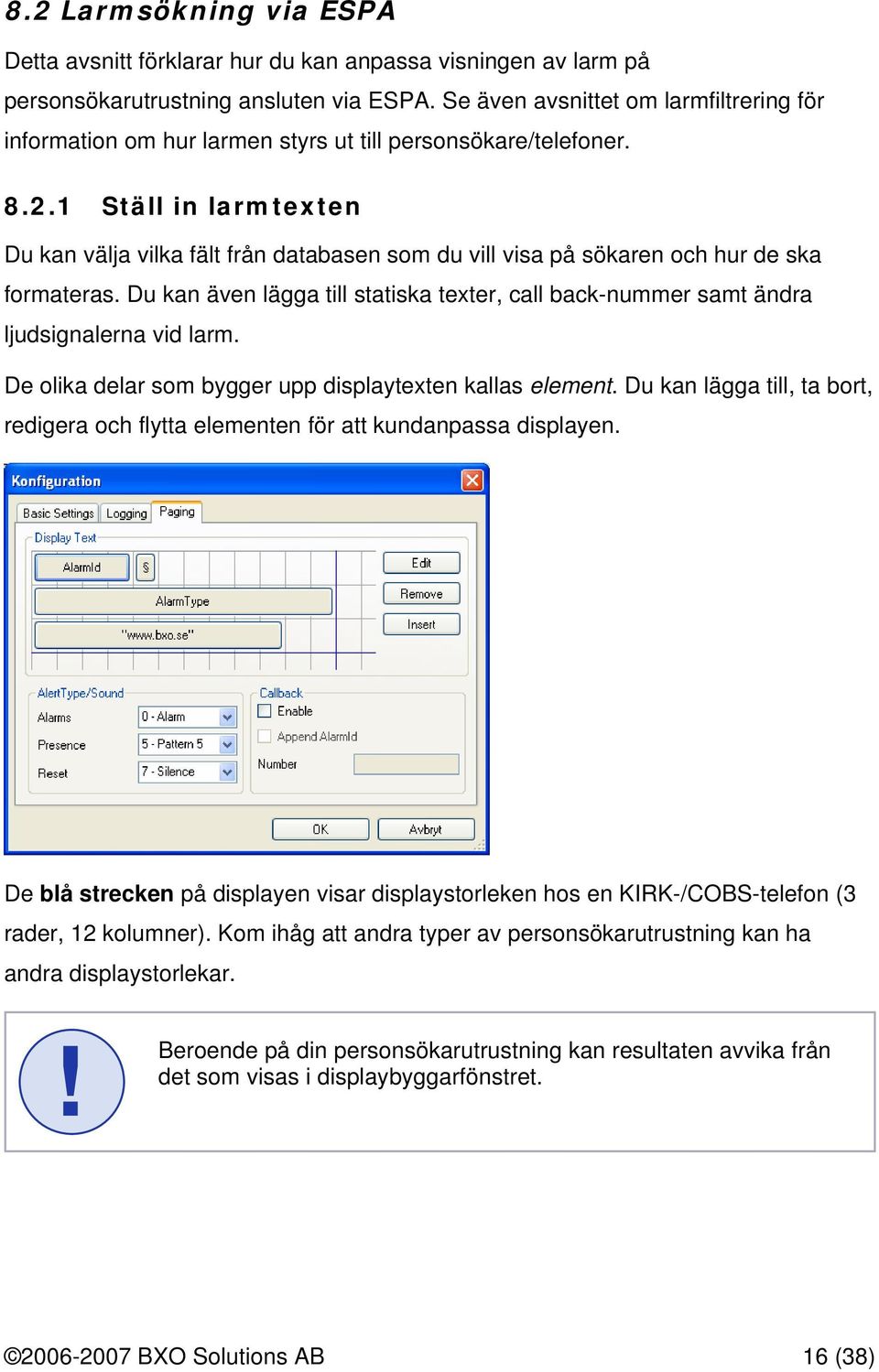

16 8.2 Larmsökning via ESPA Detta avsnitt förklarar hur du kan anpassa visningen av larm på personsökarutrustning ansluten via ESPA. Se även avsnittet om larmfiltrering för information om hur larmen styrs ut till personsökare/telefoner Ställ in larmtexten Du kan välja vilka fält från databasen som du vill visa på sökaren och hur de ska formateras. Du kan även lägga till statiska texter, call back-nummer samt ändra ljudsignalerna vid larm. De olika delar som bygger upp displaytexten kallas element. Du kan lägga till, ta bort, redigera och flytta elementen för att kundanpassa displayen. De blå strecken på displayen visar displaystorleken hos en KIRK-/COBS-telefon (3 rader, 12 kolumner). Kom ihåg att andra typer av personsökarutrustning kan ha andra displaystorlekar.! Beroende på din personsökarutrustning kan resultaten avvika från det som visas i displaybyggarfönstret BXO Solutions AB 16 (38)

17 8.2.2 Lägg till ett databaselement Klicka på Lägg till för att lägga till ett element till displayen. En dialogruta låter dig välja typ av element. Välj Data från databasen i listan och klicka OK. Ett nytt fält läggs till på rutnätet Redigera ett databaselement Klicka på det element du vill ändra, sedan på Redigera. Följande dialogruta visas. Fält att visa är det databasfält som detta element ska visa på displayen. Maximal längd låter dig specificera en längsta textlängd för elementets. Om texten skulle vara längre så förkortas den eller klipps av. Fyll ut med mellanslag Om texten är kortare än den Maximala längden kan du välja att fylla resten med mellanslag. Om du gör det kan du också välja hur texten ska justeras inom elementets bredd; centrerat, vänster- eller högerjusterat.! På KIRK/COBS kan du centrera texten genom att ange Maximal längd till 12 tecken, välja Fyll ut med mellanslag och välja Centrera från listan BXO Solutions AB 17 (38)

18 8.2.4 Lägg in en radbrytning Om du använder element av variabel bredd, så kan du använda Ny Rad-elementet för att sätta element på olika rader. Ny Rad-elementet representeras av ett paragraftechen ( ). Klicka på Lägg till, välj Ny Rad från listan och klicka på OK.! När du lägger till ett element läggs det till på slutet, om inget annat element är valt. Om ett element är valt, läggs det nya till före det valda Lägg till statisk text Du kan använda statiska texter för att märka elementen. T.ex. kan du sätta texten Rum framför AlarmId. En annan möjlighet är att använda det för att skriva ditt företagsnamn eller liknande längst ner på skärmen. Klicka på Lägg till, välj Text och klicka OK. Markera det nya elementet, klicka på Ändra och skriv in texten BXO Solutions AB 18 (38)

19 8.2.6 Flytta på elementen Med drag & drop -metoden kan du flytta på elementen. Klicka på det element du fill flytta, håll musknappen nedtryckt medan du drar muspekaren till den plats du vill flytta elementet till. En röd linje markerar platsen som elementet kommer att infogas på när du släpper musknappen Ändra ljudsignalerna Tre dropdown-listor låter dig välja, eller skriva in manuellt, olika sk alert types för larm, närvaro samt återställning. Det egentliga ljudet bestäms av sökarutrustningen, så vänligen konsultera dokumentationen för personsökarsystemet Call back Vissa typer av personsökningsutrustning stöder sk call back. Med sådan utrustning kan användaren ringa tillbaka till det larmande rummet med ett enkelt knapptryck. BXO Log stöder sådan utrustning genom att låta dig specificera ett telefonnummer för call back. Du kan också välja att lägga till AlarmId (rumsnumret) efter telefonnumret. Vänligen konsultera dokumentationen för personsökar-/telefonisystemet och larmsystemet BXO Solutions AB 19 (38)

20 9 Ställ in KIRK SIO SIO är ett protokoll för bärbara (DECT) telefoner som baseras på KIRK Telecoms plattform. När SIO används ansluter man direkt till CCFP:n. Välj teckenuppsättning (Character Set) och protokoll enligt det anslutna systemet. Display layout samt larmfiltrering konfigureras på samma sätt som när ESPA används.! SIO använder hårdvaruhandskakning, så du måste antingen använda ett fullkopplat kablage till datorn eller bygla RTS till CTS samt DTR till DSR i kontakten vid CCFP:n BXO Solutions AB 20 (38)

21 10 Ställ in programmerbar parser Detta avsnitt förklarar hur du ställer in den programmerbara parsern. Med dess hjälp kan du ansluta BXO Log mot de flesta larmsystem som har en RS-232-port. Betrakta nedanstående figur. Observera att detta endast är ett exempel på hur den kan konfigureras! DATA RS-232 PARSER 1 2 DATUM/ TID ID (rumsnr) LARM- TYP Fritexttabell 100 -> Entré 110 -> Rum > Rum 11 3 Larmtypsöversättning 010 -> EMERGENCY 012 -> RESET 013 -> PANIC > PASSIVE Fritexttabell RESET -> Återställning PANIC -> Nödlarm PASSIVE -> Passivlarm 5 1. En kontinuerlig ström av data kommer in via RS-232 till datorns COM-port. 2. Parsern delar upp data i fält enligt gällande protokollinställningar. 3. Till alla fält, utom datum/tid, kan man knyta en fritexttabell. I denna kan man översätta exempelvis nummer till namn. Om ett inkommande värde inte finns i tabellen passerar det oförändrat. 4. För larmtyper (och även andra fält vid behov) görs en översättning i två steg. Detta gör det bland annat möjligt att använda samma rapporter till olika typer av system. 5. Larmtyperna översätts sedan från mellanvärdet till ett klartextnamn BXO Solutions AB 21 (38)

22 10.1 Konfigurera parsern Ladda in färdigt protokoll I vissa fall finns det färdiga konfigurationsfiler som du kan använda för att ställa in parsern på önskat protokoll. Klicka på Ladda inställningar för att läsa in en sådan fil Skapa ett eget protokoll När det inte finns en färdig inställningsfil, så får man bygga upp en egen parserkonfiguration. Detta förklaras i detalj här nedan Uppdelning i rader Parsern delar upp inkommande data i rader. Om det är en printerutgång som ska loggas, så är det ganska uppenbart vad som menas med rader, men även andra typer av data kan delas upp på liknande sätt, genom att leta efter speciella tecken som markerar början respektive slut BXO Solutions AB 22 (38)

23 För en printerutgång ska Tecken för radslut oftast ställas till <CR><LF> och Tecken för början av rad lämnas normalt tom. Se Appendix B för en lista på de teckenkoder du kan använda Uppdelning i fält Parser försöker sedan dela upp varje mottagen rad i fält, enligt listan med Parserkommandon. Det finns flera olika parserkommandon som gör det möjligt att välja ut delar av strängen, antingen på fasta positioner, eller relativt avgränsande tecken. Fälten i sig kan antingen ha fast eller variabel längd. Parserkommandona fungerar genom att flytta en tänkt markör genom raden. Varje tecken som passeras lagras i en buffert, och bufferten kan senare antingen lagras i ett fält i databasen, eller kastas. Parserkommandon Kommando Töm buffert Gå fram ett antal tecken Gå till specifik kolumn Gå till nästa förekomst av avgränsare Gå till radslut Spara specifik del av datum Spara fält Förklaring Kasta de tecken som hittills har mellanlagrats i bufferten, och börja bygga upp den på nytt. Flytta fram den tänkta markören ett antal tecken, och lagra tecknen i bufferten. Flytta markören till en fast position i förhållande till radens början. Sök efter ett speciellt tecken och flytta sedan markören dit. Alla tecken mellan markörens tidigare position och det avgränsande tecknet läggs till i bufferten. Tecknet i sig läggs inte till. Flytta markören till radens slut, och lägg till alla tecken som passeras till bufferten. Tolka det som finns i bufferten som en del av en datum-/tidsstämpel, och lagra det i databasen. Lagra buffertens innehåll i ett visst fält i databasen Konverteringstabellen Konverteringstabellens huvuduppgift är att översätta larmtyper, från de siffror som kommer från enheten som loggas, till de namn som BXO Log använder. Anledningen är, som tidigare nämnts, att system från olika tillverkare använder olika larmtypsnummer. Se Appendix C för en lista på de larmtyper som är fördefinierade i BXO Log. Observera att du själv kan ändra, ta bort eller skapa nya larmtyper efter behov! 2006 BXO Solutions AB 23 (38)

24 11 Larmdistribution via IP/GPRS/3G BXO Log kan anslutas via Internet till larmmottagare i datorer, mobiltelefoner med mera. Välj Inställningar från menyn Verktyg och klicka på Koppling mot mobiltelefoni i listan till vänster. Markera Anslut till BXO Command & Control och fyll i Kontonamn, Lösenord och ID. Dessa uppgifter får du av den som tillhandahåller servertjänsten.! Denna funktion kräver anslutning till Internet öppen för utgående trafik på port BXO Solutions AB 24 (38)

25 12 Larmsökning BXO Log har ett avancerat och flexibelt system för vidaresändning av larm till olika typer av personsökarutrustning/telefonisystem (hädanefter kallade sökare). Du kan skapa grupper av sökare och tala om vilka larm gruppen ska ta emot och när de ska tas emot, och du kan också konfigurera enskilda sökare. En arvs-funktion gör att de sökare som finns i en grupp automatiskt ärver de regler du har satt upp för gruppen. Då kan du alltså genom att bara ändra på en plats påverka en hel grupp av sökare. Användningen av skift för tidsstyrning gör det också enkelt att ändra tiderna när schemat ändras. Det är till och med möjligt att ha flera avdelningar som jobbar enligt helt skilda scheman Lägga till en sökare eller grupp Klicka på Ny Sökare eller Ny Grupp. En ny rad dyker upp i trädstrukturen till vänster. Markera den nya raden och skriv in numret eller gruppens namn i textrutan Nummer. Om det var en sökare du lade till, måste du också välja det System den tillhör BXO Solutions AB 25 (38)

26 12.2 Konfigurera filter Välj en sökare eller grupp i trädstrukturen. Under Filter, klicka på Lägg till. En ny rad skapas i listan Filter. I rutan ID-intervall skriver du in de larm-idn du vill visa. Du kan använda ett minustecken (-) för att lägga till ett intervall, t.ex Använd kommatecken för att skriva in flera intervall, t.ex , Du kan så klart också lista enstaka IDn, t.ex. 170,172,174. I rutan Skift väljer du de skift när denna filterregel ska gälla. I rutan Typer väljer du vilka larmtyper som denna filterregel gäller.! För att visa ett visst larm på alla sökare, välj huvudgruppen (Huvudgrupp) i trädstrukturen, och lägg till önskat filter till den Redigera skift Klicka på Skift Detta fönster visas. Här kan du ställa in början och slut för varje skift, samt lägga till nya skift. För att lägga till ett nytt skift, klicka på sista raden och fyll i alla uppgifter BXO Solutions AB 26 (38)

27 13 Ställ in kartmodulen BXO Log har stöd för visualisering av larm på exempelvis en planritning. Rummet där larmet inträffade tänds upp på kartan som visat nedan. 1. Du behöver en planritning över byggnaden i bitmap-format. Exempelvis en bild per våning. 2. Använd Verktyg / Kartredigerare för att skapa en BXO-kartfil som innehåller alla våningar och lampunkters positioner. Hur detta går till beskrivs i detalj nedan. 3. Använd Verktyg / Välj karta för att ladda kartfilen BXO Solutions AB 27 (38)

28 13.1 Skapa en kartfil Select Verktyg / Kartredigerare. Kartredigeraren laddas Ladda en planritning Under Kartor, klicka på Lägg till för att lägga till en våning. Rutan Kartegenskaper visas. Klicka på Ladda från fil för att ladda en bitmap-bild. Skriv in ett namn för denna ritning. Klicka på OK BXO Solutions AB 28 (38)

29 Markera ett rum på kartan Nu måste vi markera alla larmpunkter som ska visas på kartan, så att programmet vilken plats som ska tändas upp vid larm. En larmpunkt (ofta ett rum) svarar mot en plats på kartan. En plats kan bestå av flera områden. 1. Klicka på Lägg till under Platser. Fönstret Positionsegenskaper visas. 2. Skriv in det Larm-ID som svarar mot denna plats (vanligtvis rumsnumret). Klicka på OK. 3. Listan under Platser visar nu den nyligen adderade platsen. Markera den i listan och klicka på ett av områdesverktygen under Områden. I detta exempel ska vi använda oss av rektangelverktyget. 4. Använd musen för att rita en rektangel över ett av rummen. 5. Om en enda rektangel inte räcker till för att täcka rummet (som i detta exempel) kan du helt enkelt rita en till BXO Solutions AB 29 (38)

30 Flytta, ta bort och ändra storlek på områden Använd markeringsverktyget (pilikonen). Kliicka på det område du vill ändra på. Använd den vita fyrkanten i mitten för att flytta området. Använd den vita fyrkanten i nedre högra hörnet för att ändra storlek på området. Klicka på Ta bort för att radera området Spara och välj kartan Välj Arkiv / Spara i Kartredigeraren och spara filen någonstans på datorns hårddisk. Stäng kartredigeraren. Välj Verktyg / Välj karta i BXO Log och läs in den nyligen skapade filen BXO Solutions AB 30 (38)

31 13.2 Ställ in kartan för positionering Med vissa larmsystem är det möjligt att positionera bärbara larmsändare. Dessa system bygger ofta på antingen sändare eller mottagare med kort räckvidd utplacerade på strategiska platser för att skapa zoner. Varje zon har en unik kod. När ett larm inträffar skickas zonkoden tillsammans med larmet. Vissa system stöder också så kallad pre-positionering. Detta innebär att ett antal av de föregående positionerna också skickas med larmet. BXO Log kan använda denna information för att ge en fingervisning om i vilken riktning den larmande är på väg. 1. När du lägger till en plats, ändra Typ av ID i Platsegenskaperna till Position. 2. Välj Arkiv / Egenskaper i Kartredigerarens meny. Följande fönster öppnas. Här anger du vilka fält i databasen som innehåller positioneringsinformationen. Fält för senaste position är det fält som innehåller den mest aktuella informationen. De andra två låter dig välja fält som innehåller tidigare positioner, om pre-positionering ska användas BXO Solutions AB 31 (38)

32 14 Lösenordsskydda inställningarna På de flesta anläggningar bör man eliminera risken att användarna av misstag ändrar på inställningarna och sätter systemet ur funktion. Välj Ändra lösenord från menyn Verktyg. Fönstret Ändra lösenord visas. Om du tidigare har ställt in ett lösenord måste du först fylla i Gammalt lösenord. Skriv in det nya lösenordet två gånger och klicka på OK. För att ta bort lösenordet, skriv in det gamla och klicka på OK utan att fylla i ett nytt BXO Solutions AB 32 (38)

33 15 Protokoll-logg Om BXO Log misslyckas med att tolka den information som tas emot, så loggas felen och felorsaken istället. Detta visas då längst ner till höger. Dubbelklicka på texten Protokollfel för att se loggen. Orsaker till protokollfel kan vara: Enheten använder inte samma protokoll som BXO Log. Tillfälliga störningar, t.ex. vid inkoppling/urkoppling. Fel på kablage. Enheten som loggas sänder ut viss information som inte följer protokollet. Det kan röra sig om exempelvis rubriker, som inte är intressanta ur loggningssynpunkt, därför innebär dessa protokollfel oftast inte något problem BXO Solutions AB 33 (38)

34 Appendix A Felsökning Symptom Inget ID syns på larm via ESPA Orsak/Åtgärd Vid loggning av larm från ESPA-modulen måste man knyta fälten i ESPA-kommunikationen till motsvarande fält i databasen. Om larmet kommer från en COBS-telefon knyter du till exempel Callback till AlarmId för att få telefonens anknytningsnummer som larm-id BXO Solutions AB 34 (38)

35 Appendix B Specialtecken Teckenkod Beskrivning <CR> Carriage Return <LF> Line Feed <TAB> Tab <GT> > <LT> < <SP> Space 2006 BXO Solutions AB 35 (38)

36 Appendix C Fördefinierade larmtyper Generella larm Namn Beskrivning Prio ALARM Generellt larm 60 RESET Larm återställt - TEST Testlarm 50 ERROR Generellt fel 50 TIMEOUT Tidsåterställning - AUTORESET Automatisk återställning - Trygghetslarm Namn Beskrivning Prio EMERGENCY Trygghetslarm 60 PANIC Nödlarm/överfall 90 PASSIVE Passivlarm 60 ASSISTANCE Assistanslarm 80 DOOR Dörrlarm 70 BED Sänglarm 70 ELEVATOR Hisslarm 60 DEMENTIA Demenslarm/vandrare 70 EMERGENCY_NOSPEECH Trygghetslarm utan tal 60 PANIC_NOSPEECH Nödlarm utan tal 90 DOOR_NOSPEECH Dörrlarm utan tal 70 PRESENCE Närvaro 3 PLANNED_PRESENCE Planerad närvaro 2 SPEECH Taluppkoppling 1 ALARM_BLOCKING Larmblockering 0 Inbrottslarm Namn Beskrivning Prio INTRUDER Inbrottslarm 80 EARLY_WARNING Skallarm 70 TAMPER Sabotagelarm 80 Miljö Namn Beskrivning Prio FIRE Brandlarm 100 SMOKE_FIRE Rök-/brandlarm 100 SMOKE Röklarm 100 GAS Gaslarm 100 MOISTURE Fuktlarm 60 TEMPERATURE Temperaturlarm 60 Tekniska larm Namn Beskrivning Prio BATTERY_TRANSMITTER Batterilarm, sändare BXO Solutions AB 36 (38)
