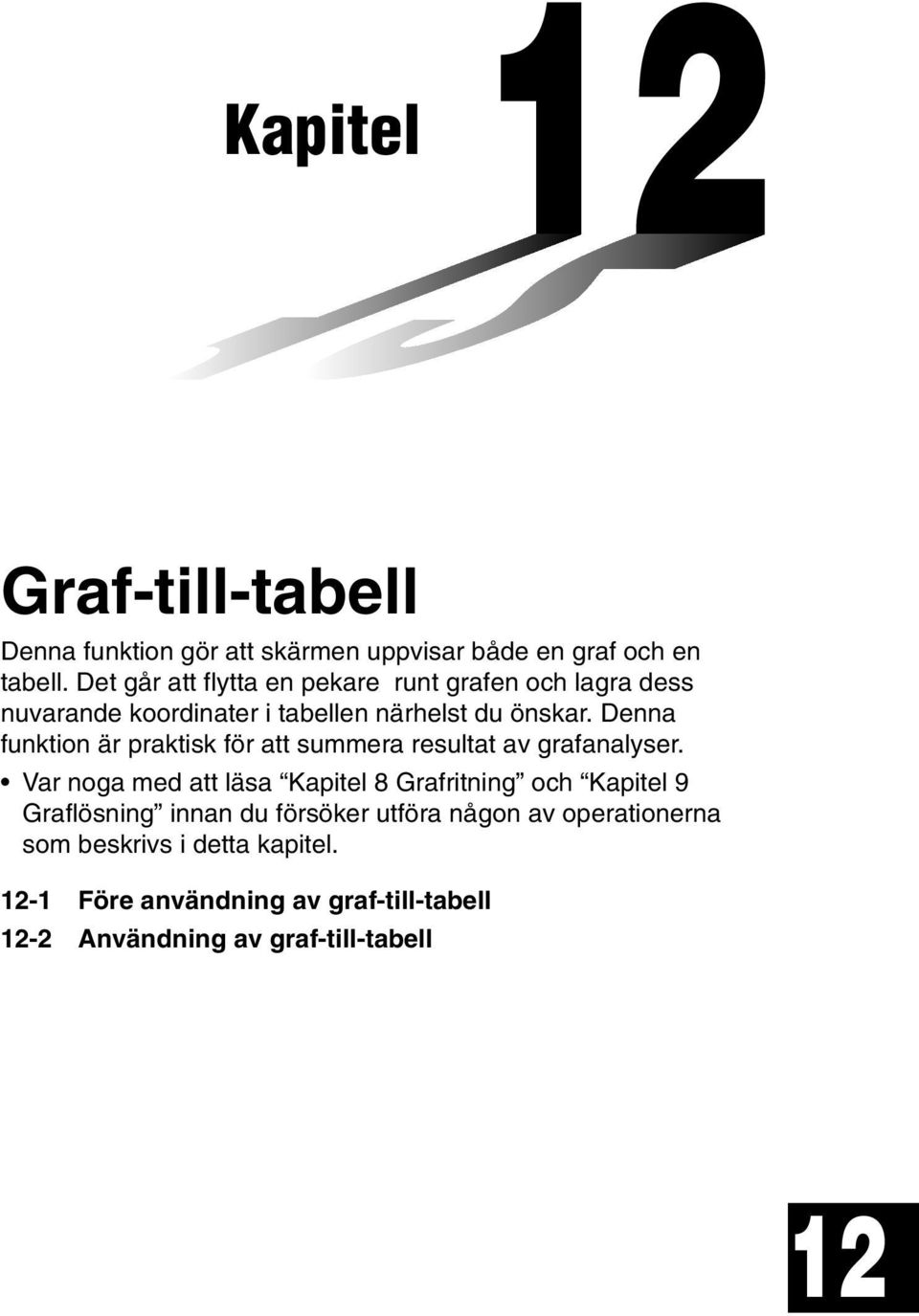

1 Kapitel Graf-till-tabell Denna funktion gör att skärmen uppvisar både en graf och en tabell. Det går att flytta en pekare runt grafen och lagra dess nuvarande koordinater i tabellen närhelst du önskar. Denna funktion är praktisk för att summera resultat av grafanalyser. Var noga med att läsa Kapitel 8 Grafritning och Kapitel 9 Graflösning innan du försöker utföra någon av operationerna som beskrivs i detta kapitel Före användning av graf-till-tabell 12-2 Användning av graf-till-tabell 12

Denna funktion är praktisk för att summera resultat av grafanalyser.

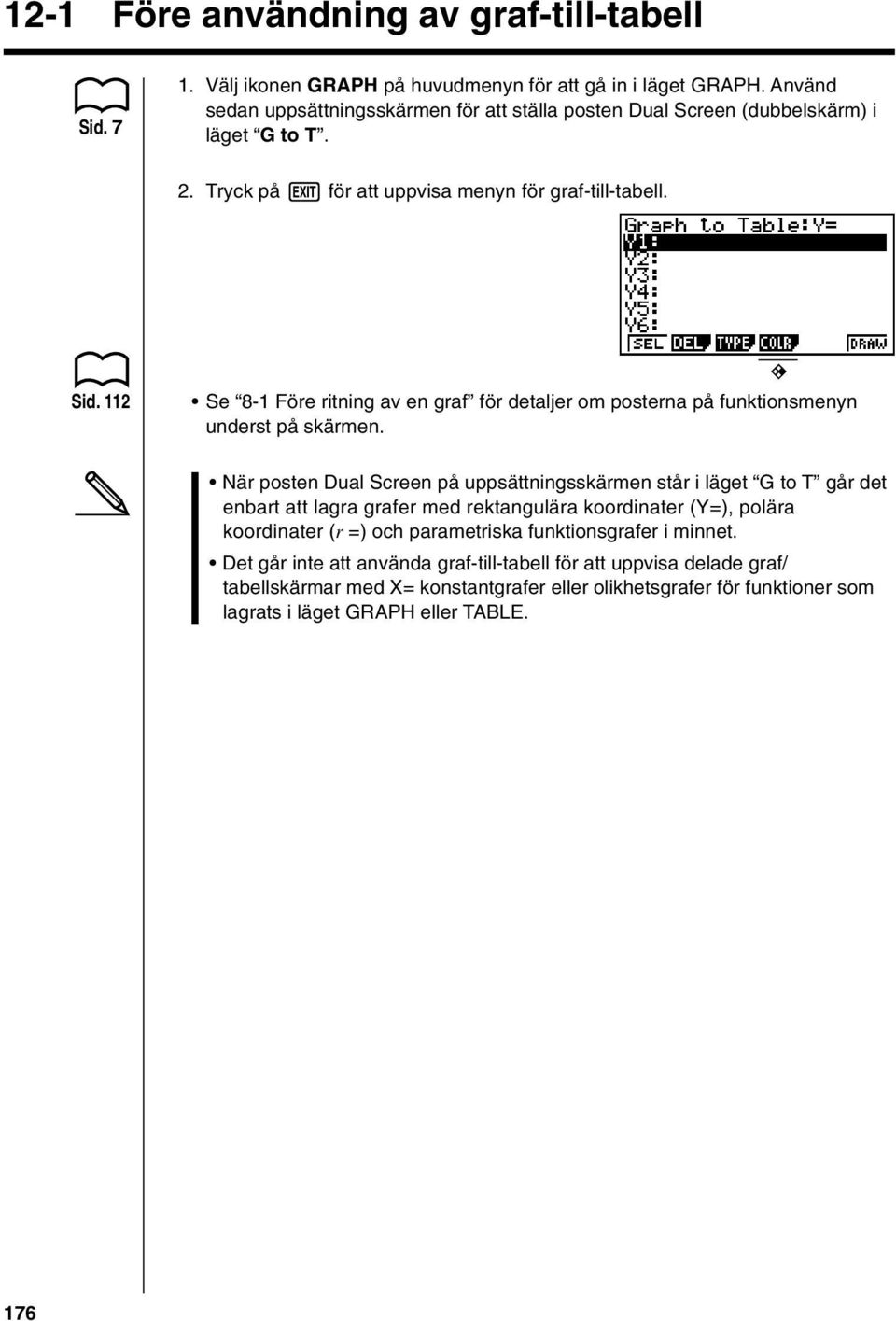

2 12-1 Före användning av graf-till-tabell Sid Välj ikonen GRAPH på huvudmenyn för att gå in i läget GRAPH. Använd sedan uppsättningsskärmen för att ställa posten Dual Screen (dubbelskärm) i läget G to T. 2. Tryck på J för att uppvisa menyn för graf-till-tabell. Sid. 112 Se 8-1 Före ritning av en graf för detaljer om posterna på funktionsmenyn underst på skärmen. När posten Dual Screen på uppsättningsskärmen står i läget G to T går det enbart att lagra grafer med rektangulära koordinater (Y=), polära koordinater (r =) och parametriska funktionsgrafer i minnet. Det går inte att använda graf-till-tabell för att uppvisa delade graf/ tabellskärmar med X= konstantgrafer eller olikhetsgrafer för funktioner som lagrats i läget GRAPH eller TABLE. 176

112 Se 8-1 Före ritning av en graf för detaljer om posterna på funktionsmenyn underst på skärmen.

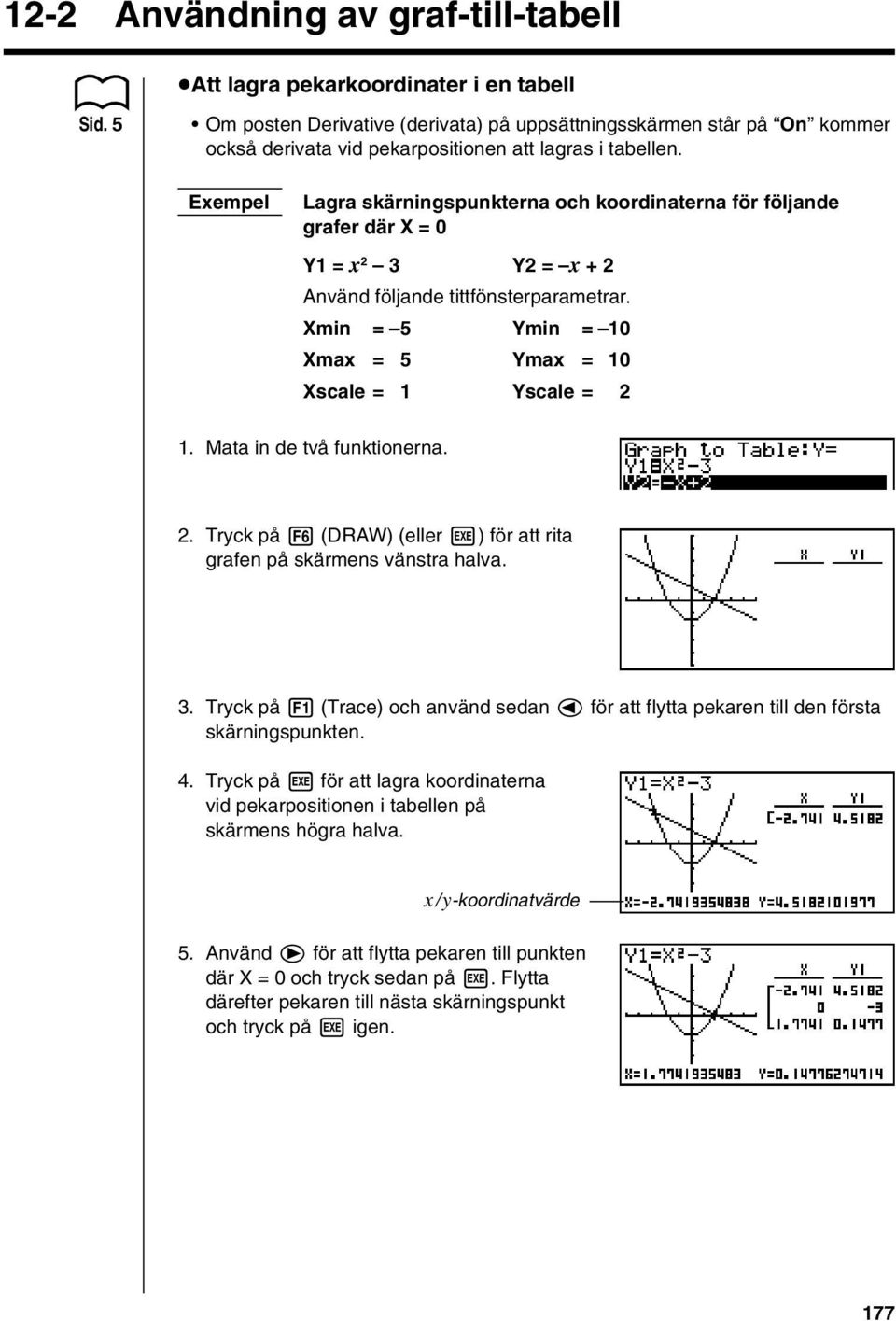

3 12-2 Användning av graf-till-tabell uatt lagra pekarkoordinater i en tabell Sid. 5 Om posten Derivative (derivata) på uppsättningsskärmen står på On kommer också derivata vid pekarpositionen att lagras i tabellen. Exempel Lagra skärningspunkterna och koordinaterna för följande grafer där X = 0 Y1 = x 2 3 Y2 = x + 2 Använd följande tittfönsterparametrar. Xmin = 5 Ymin = 10 Xmax = 5 Ymax = 10 Xscale = 1 Yscale = 2 1. Mata in de två funktionerna. 2. Tryck på 6 (DRAW) (eller w) för att rita grafen på skärmens vänstra halva. 3. Tryck på 1 (Trace) och använd sedan d för att flytta pekaren till den första skärningspunkten. 4. Tryck på w för att lagra koordinaterna vid pekarpositionen i tabellen på skärmens högra halva. x/y-koordinatvärde 5. Använd e för att flytta pekaren till punkten där X = 0 och tryck sedan på w. Flytta därefter pekaren till nästa skärningspunkt och tryck på w igen. 177

Exempel Lagra skärningspunkterna och koordinaterna för följande grafer där X = 0 Y1 = x 2 3 Y2 = x + 2 Använd följande tittfönsterparametrar.

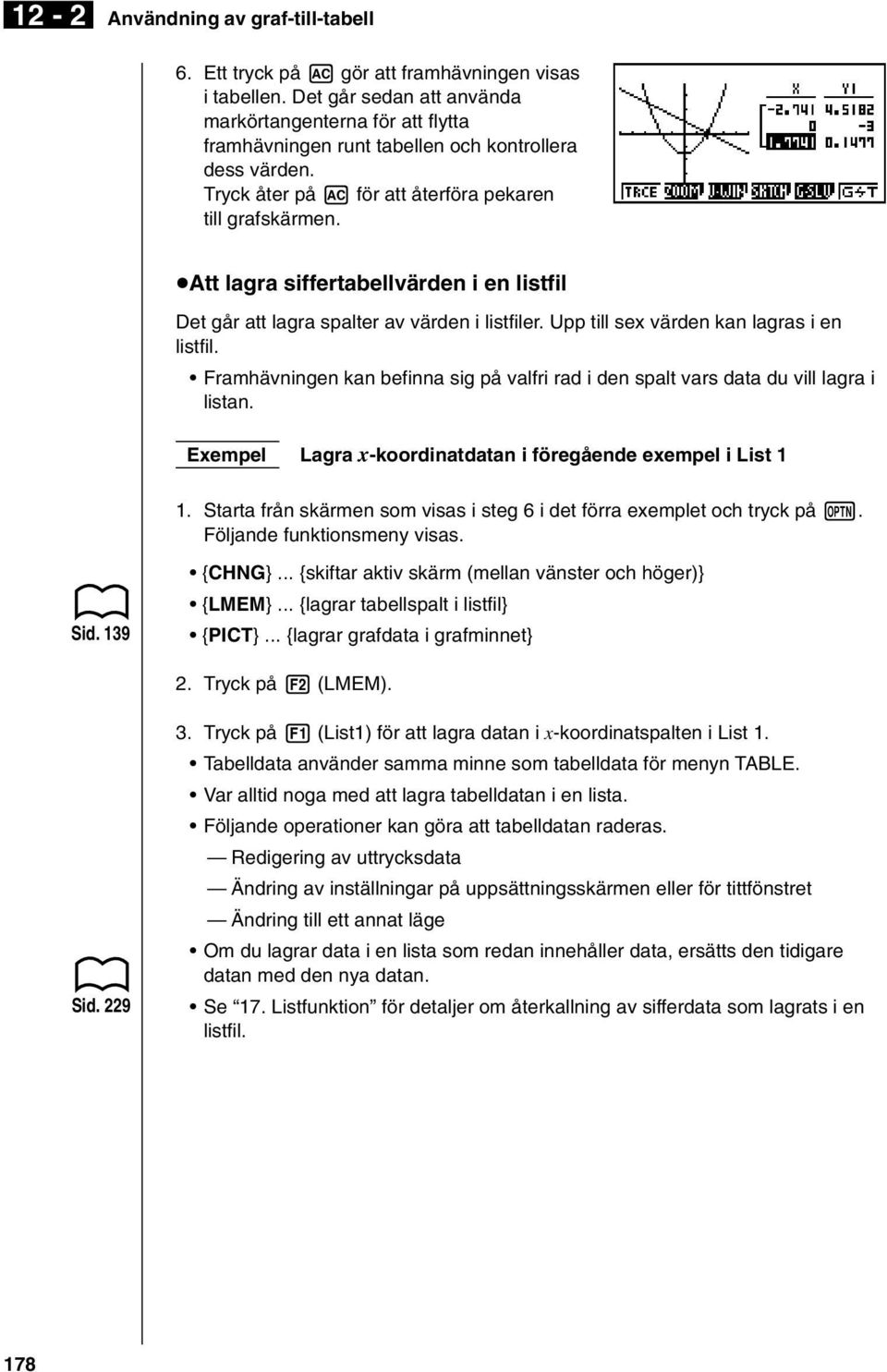

4 12-2 Användning av graf-till-tabell 6. Ett tryck på A gör att framhävningen visas i tabellen. Det går sedan att använda markörtangenterna för att flytta framhävningen runt tabellen och kontrollera dess värden. Tryck åter på A för att återföra pekaren till grafskärmen. uatt lagra siffertabellvärden i en listfil Det går att lagra spalter av värden i listfiler. Upp till sex värden kan lagras i en listfil. Framhävningen kan befinna sig på valfri rad i den spalt vars data du vill lagra i listan. Exempel Lagra x-koordinatdatan i föregående exempel i List 1 1. Starta från skärmen som visas i steg 6 i det förra exemplet och tryck på K. Följande funktionsmeny visas. Sid. 139 {CHNG}... {skiftar aktiv skärm (mellan vänster och höger)} {LMEM}... {lagrar tabellspalt i listfil} {PICT}... {lagrar grafdata i grafminnet} 2. Tryck på 2 (LMEM). Sid Tryck på 1 (List1) för att lagra datan i x-koordinatspalten i List 1. Tabelldata använder samma minne som tabelldata för menyn TABLE. Var alltid noga med att lagra tabelldatan i en lista. Följande operationer kan göra att tabelldatan raderas. Redigering av uttrycksdata Ändring av inställningar på uppsättningsskärmen eller för tittfönstret Ändring till ett annat läge Om du lagrar data i en lista som redan innehåller data, ersätts den tidigare datan med den nya datan. Se 17. Listfunktion för detaljer om återkallning av sifferdata som lagrats i en listfil. 178

uatt lagra siffertabellvärden i en listfil Det går att lagra spalter av värden i listfiler. Upp till sex värden kan lagras i en listfil.

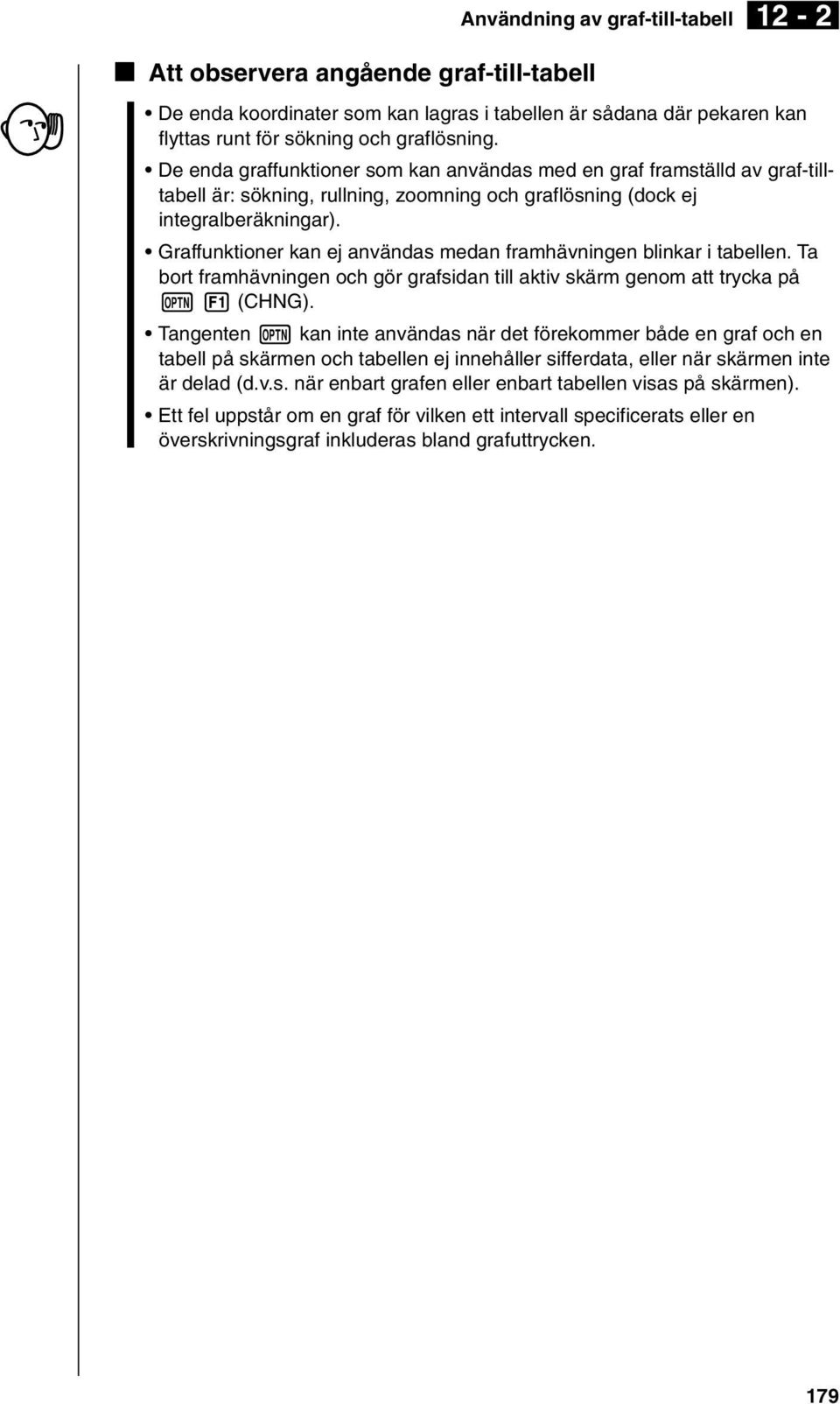

5 k Att observera angående graf-till-tabell Användning av graf-till-tabell 12-2 De enda koordinater som kan lagras i tabellen är sådana där pekaren kan flyttas runt för sökning och graflösning. De enda graffunktioner som kan användas med en graf framställd av graf-tilltabell är: sökning, rullning, zoomning och graflösning (dock ej integralberäkningar). Graffunktioner kan ej användas medan framhävningen blinkar i tabellen. Ta bort framhävningen och gör grafsidan till aktiv skärm genom att trycka på K 1 (CHNG). Tangenten K kan inte användas när det förekommer både en graf och en tabell på skärmen och tabellen ej innehåller sifferdata, eller när skärmen inte är delad (d.v.s. när enbart grafen eller enbart tabellen visas på skärmen). Ett fel uppstår om en graf för vilken ett intervall specificerats eller en överskrivningsgraf inkluderas bland grafuttrycken. 179

Graffunktioner kan ej användas medan framhävningen blinkar i tabellen. Ta bort framhävningen och gör grafsidan till aktiv skärm genom att trycka på K 1 (CHNG).
