1 Kapitel 1 Grundläggande användning 1-1 Innan räkningen påbörjas 1-2 Minne 1-3 Alternativmenyn (OPTN) 1-4 Variabeldatamenyn (VARS) 1-5 Programmenyn (PRGM)

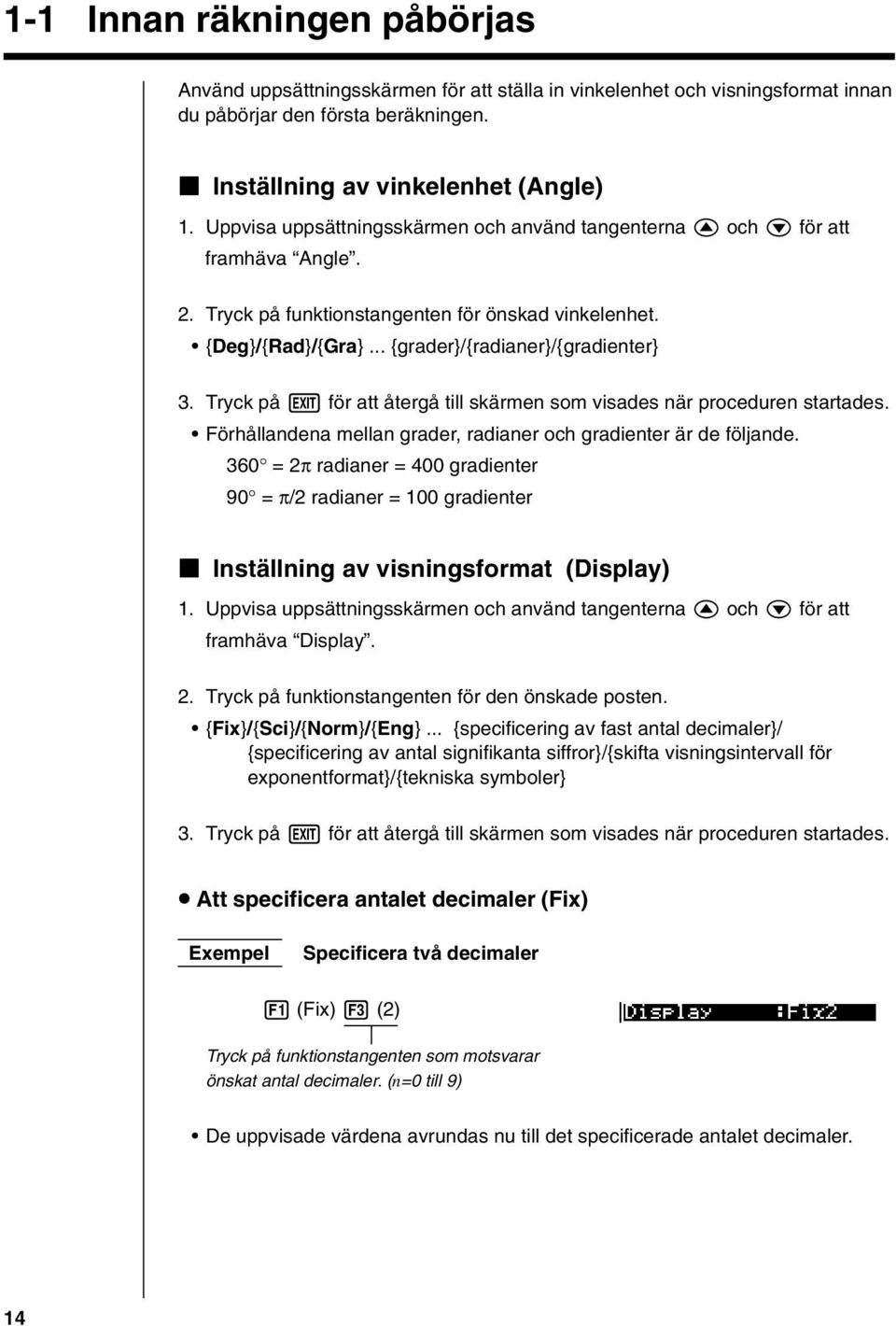

2 1-1 Innan räkningen påbörjas Använd uppsättningsskärmen för att ställa in vinkelenhet och visningsformat innan du påbörjar den första beräkningen. k Inställning av vinkelenhet (Angle) 1. Uppvisa uppsättningsskärmen och använd tangenterna f och c för att framhäva Angle. 2. Tryck på funktionstangenten för önskad vinkelenhet. {Deg}/{Rad}/{Gra}... {grader}/{radianer}/{gradienter} 3. Tryck på J för att återgå till skärmen som visades när proceduren startades. Förhållandena mellan grader, radianer och gradienter är de följande. 360 = 2π radianer = 400 gradienter 90 = π/2 radianer = 100 gradienter k Inställning av visningsformat (Display) 1. Uppvisa uppsättningsskärmen och använd tangenterna f och c för att framhäva Display. 2. Tryck på funktionstangenten för den önskade posten. {Fix}/{Sci}/{Norm}/{Eng}... {specificering av fast antal decimaler}/ {specificering av antal signifikanta siffror}/{skifta visningsintervall för exponentformat}/{tekniska symboler} 3. Tryck på J för att återgå till skärmen som visades när proceduren startades. u Att specificera antalet decimaler (Fix) Specificera två decimaler 1 (Fix) 3 (2) Tryck på funktionstangenten som motsvarar önskat antal decimaler. (n=0 till 9) De uppvisade värdena avrundas nu till det specificerade antalet decimaler. 14

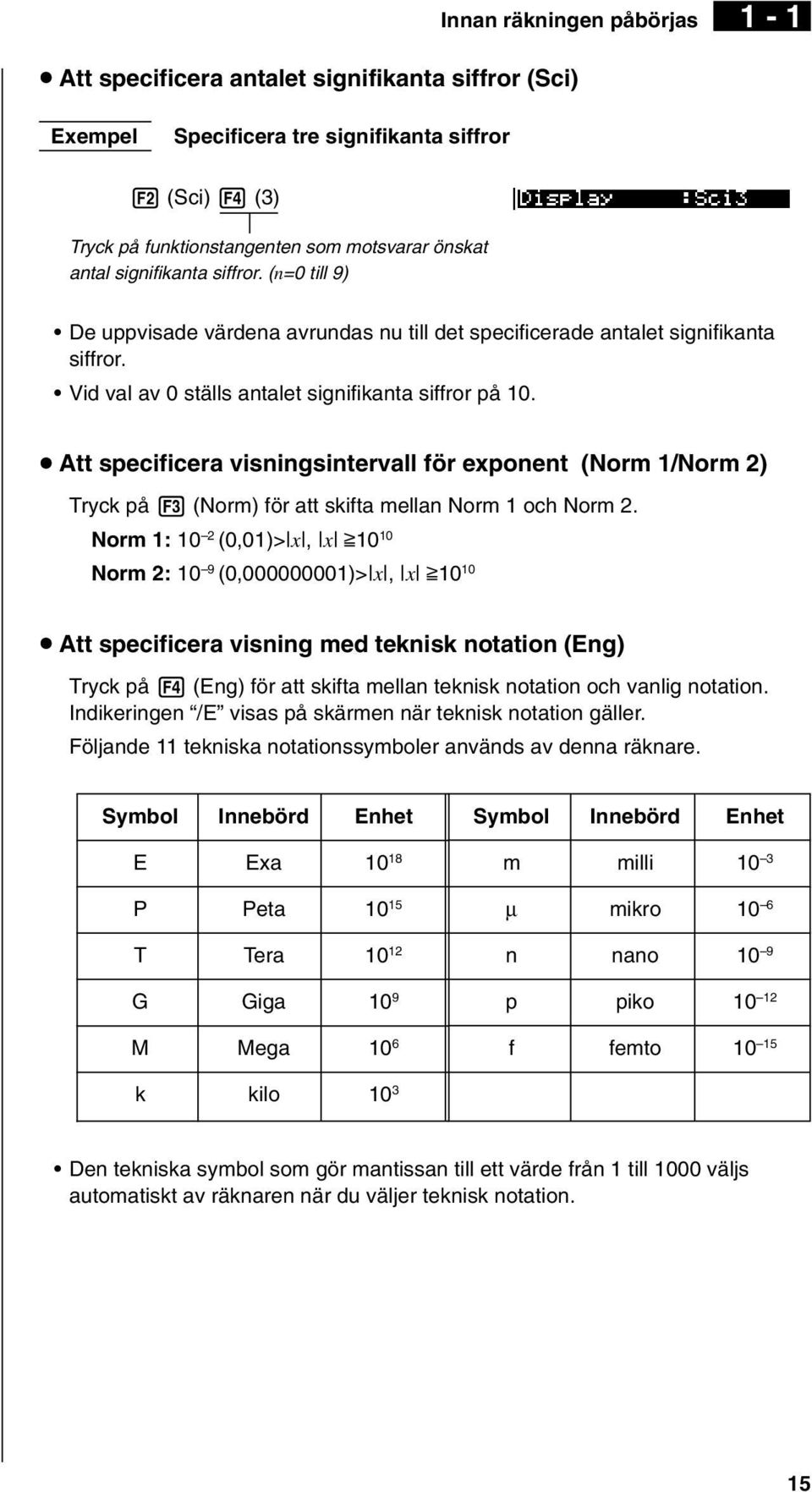

3 u Att specificera antalet signifikanta siffror (Sci) Innan räkningen påbörjas 1-1 Specificera tre signifikanta siffror 2 (Sci) 4 (3) Tryck på funktionstangenten som motsvarar önskat antal signifikanta siffror. (n=0 till 9) De uppvisade värdena avrundas nu till det specificerade antalet signifikanta siffror. Vid val av 0 ställs antalet signifikanta siffror på 10. u Att specificera visningsintervall för exponent (Norm 1/Norm 2) Tryck på 3 (Norm) för att skifta mellan Norm 1 och Norm 2. Norm 1: 10 2 (0,01)> x, x >10 10 Norm 2: 10 9 (0, )> x, x >10 10 u Att specificera visning med teknisk notation (Eng) Tryck på 4 (Eng) för att skifta mellan teknisk notation och vanlig notation. Indikeringen /E visas på skärmen när teknisk notation gäller. Följande 11 tekniska notationssymboler används av denna räknare. Symbol Innebörd Enhet E Exa P Peta T Tera G Giga 10 9 M Mega 10 6 Symbol Innebörd Enhet m milli 10 3 µ mikro 10 6 n nano 10 9 p piko f femto k kilo 10 3 Den tekniska symbol som gör mantissan till ett värde från 1 till 1000 väljs automatiskt av räknaren när du väljer teknisk notation. 15

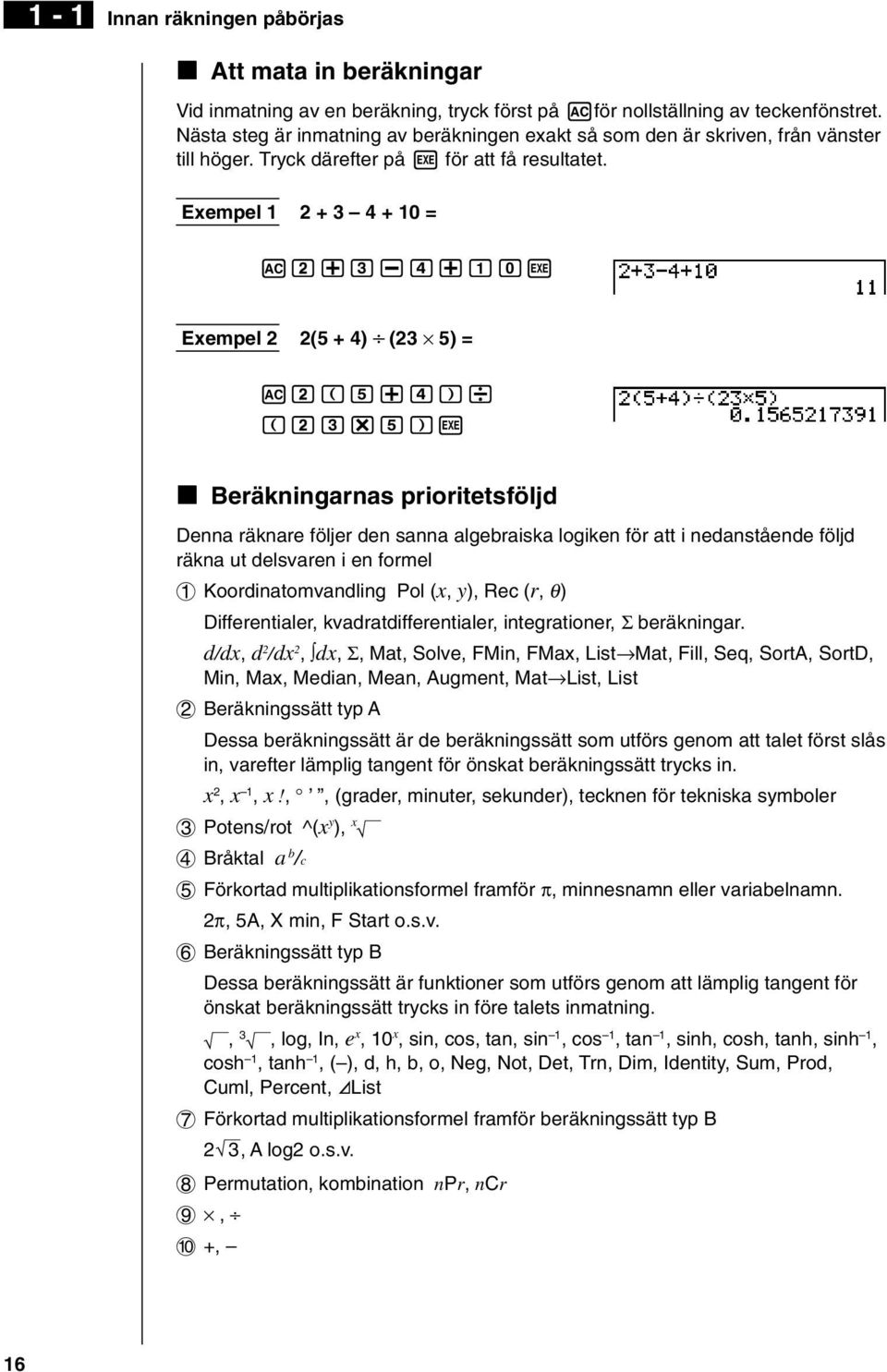

4 1-1 Innan räkningen påbörjas k Att mata in beräkningar Vid inmatning av en beräkning, tryck först på Aför nollställning av teckenfönstret. Nästa steg är inmatning av beräkningen exakt så som den är skriven, från vänster till höger. Tryck därefter på w för att få resultatet = Ac+d-e+baw 2 2(5 + 4) (23 5) = Ac(f+e)/ (cd*f)w k Beräkningarnas prioritetsföljd Denna räknare följer den sanna algebraiska logiken för att i nedanstående följd räkna ut delsvaren i en formel 1 Koordinatomvandling Pol (x, y), Rec (r, θ) Differentialer, kvadratdifferentialer, integrationer, Σ beräkningar. d/dx, d 2 /dx 2, dx, Σ, Mat, Solve, FMin, FMax, List Mat, Fill, Seq, SortA, SortD, Min, Max, Median, Mean, Augment, Mat List, List 2 Beräkningssätt typ A Dessa beräkningssätt är de beräkningssätt som utförs genom att talet först slås in, varefter lämplig tangent för önskat beräkningssätt trycks in. x 2, x 1, x!,, (grader, minuter, sekunder), tecknen för tekniska symboler 3 Potens/rot ^(x y ), x 4 Bråktal a b /c 5 Förkortad multiplikationsformel framför π, minnesnamn eller variabelnamn. 2π, 5A, X min, F Start o.s.v. 6 Beräkningssätt typ B Dessa beräkningssätt är funktioner som utförs genom att lämplig tangent för önskat beräkningssätt trycks in före talets inmatning., 3, log, In, e x, 10 x, sin, cos, tan, sin 1, cos 1, tan 1, sinh, cosh, tanh, sinh 1, cosh 1, tanh 1, ( ), d, h, b, o, Neg, Not, Det, Trn, Dim, Identity, Sum, Prod, Cuml, Percent, AList 7 Förkortad multiplikationsformel framför beräkningssätt typ B 2 3, A log2 o.s.v. 8 Permutation, kombination npr, ncr 9, 0 +, 16

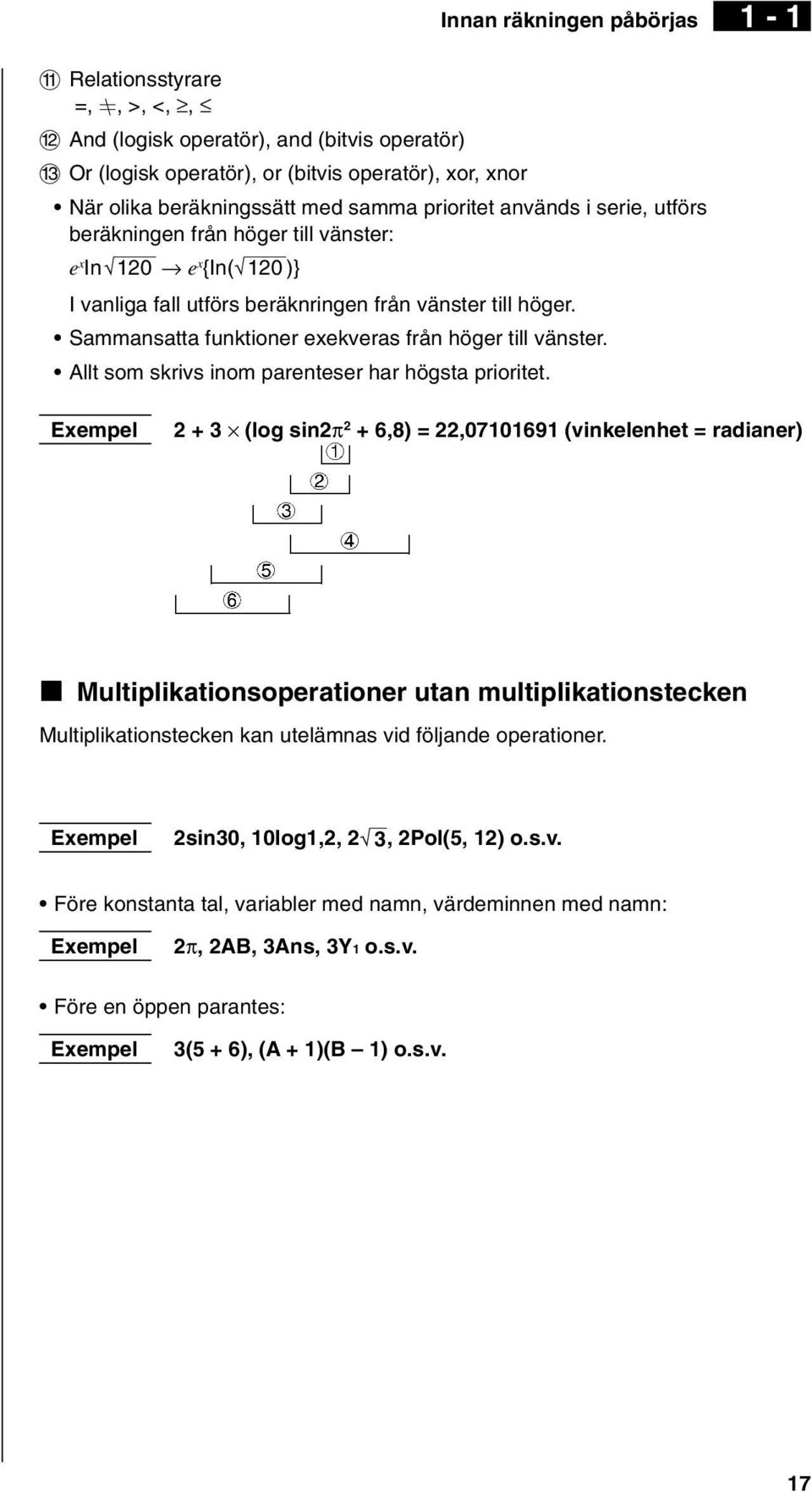

5 Innan räkningen påbörjas 1-1! Relationsstyrare =, G, >, And (logisk operatör), and (bitvis operatör) # Or (logisk operatör), or (bitvis operatör), xor, xnor När olika beräkningssätt med samma prioritet används i serie, utförs beräkningen från höger till vänster: e x In 120 e x {In( 120 )} I vanliga fall utförs beräknringen från vänster till höger. Sammansatta funktioner exekveras från höger till vänster. Allt som skrivs inom parenteser har högsta prioritet (log sin2π 2 + 6,8) = 22, (vinkelenhet = radianer) k Multiplikationsoperationer utan multiplikationstecken Multiplikationstecken kan utelämnas vid följande operationer. 2sin30, 10log1,2, 2 3, 2Pol(5, 12) o.s.v. Före konstanta tal, variabler med namn, värdeminnen med namn: 2π, 2AB, 3Ans, 3Y1 o.s.v. Före en öppen parantes: 3(5 + 6), (A + 1)(B 1) o.s.v. 17

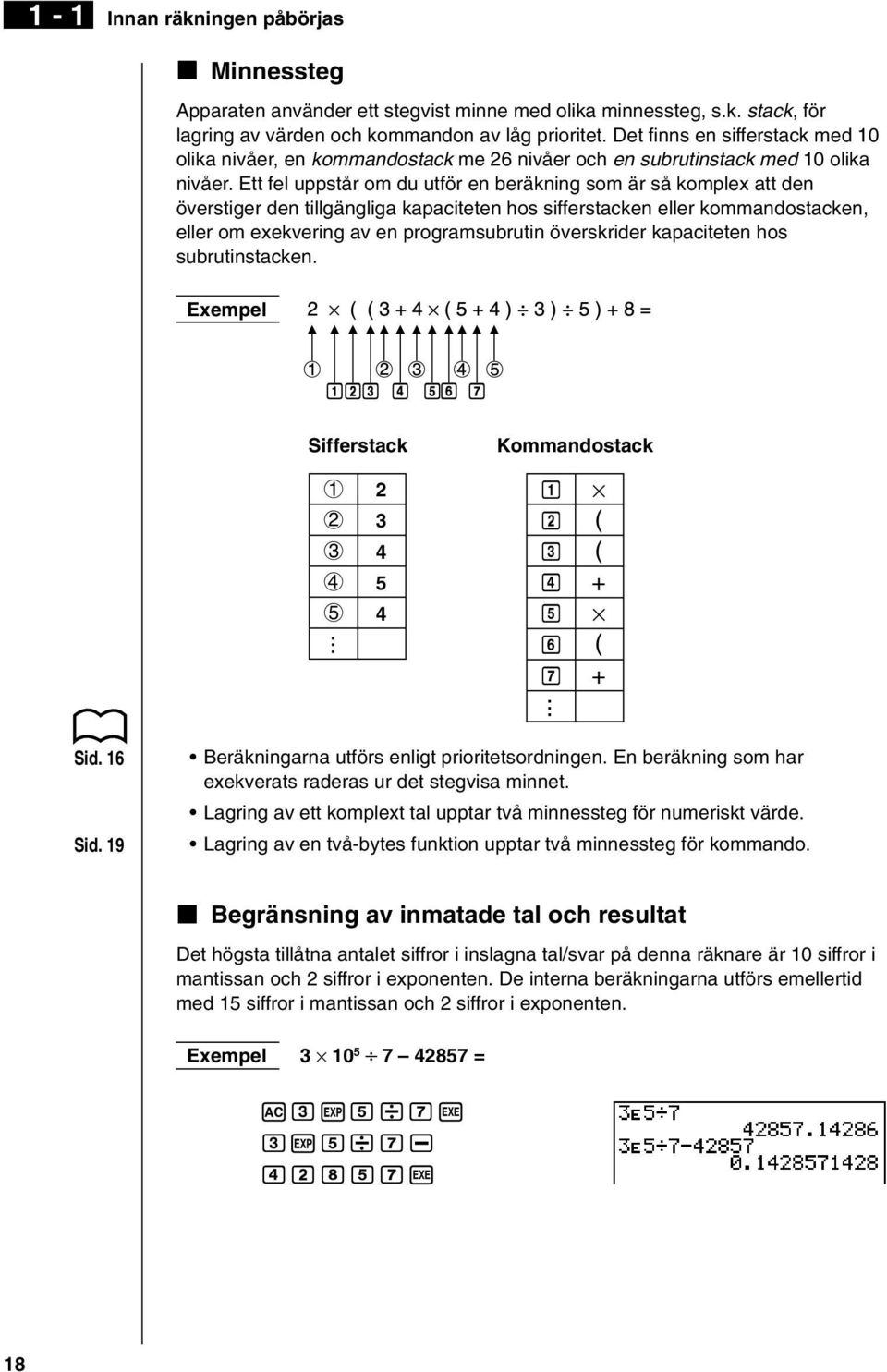

6 1-1 Innan räkningen påbörjas k Minnessteg Apparaten använder ett stegvist minne med olika minnessteg, s.k. stack, för lagring av värden och kommandon av låg prioritet. Det finns en sifferstack med 10 olika nivåer, en kommandostack me 26 nivåer och en subrutinstack med 10 olika nivåer. Ett fel uppstår om du utför en beräkning som är så komplex att den överstiger den tillgängliga kapaciteten hos sifferstacken eller kommandostacken, eller om exekvering av en programsubrutin överskrider kapaciteten hos subrutinstacken. Sifferstack Kommandostack b c d e f g h ( ( + ( +... Sid. 16 Sid. 19 Beräkningarna utförs enligt prioritetsordningen. En beräkning som har exekverats raderas ur det stegvisa minnet. Lagring av ett komplext tal upptar två minnessteg för numeriskt värde. Lagring av en två-bytes funktion upptar två minnessteg för kommando. k Begränsning av inmatade tal och resultat Det högsta tillåtna antalet siffror i inslagna tal/svar på denna räknare är 10 siffror i mantissan och 2 siffror i exponenten. De interna beräkningarna utförs emellertid med 15 siffror i mantissan och 2 siffror i exponenten = AdEf/hw def/hecifhw 18

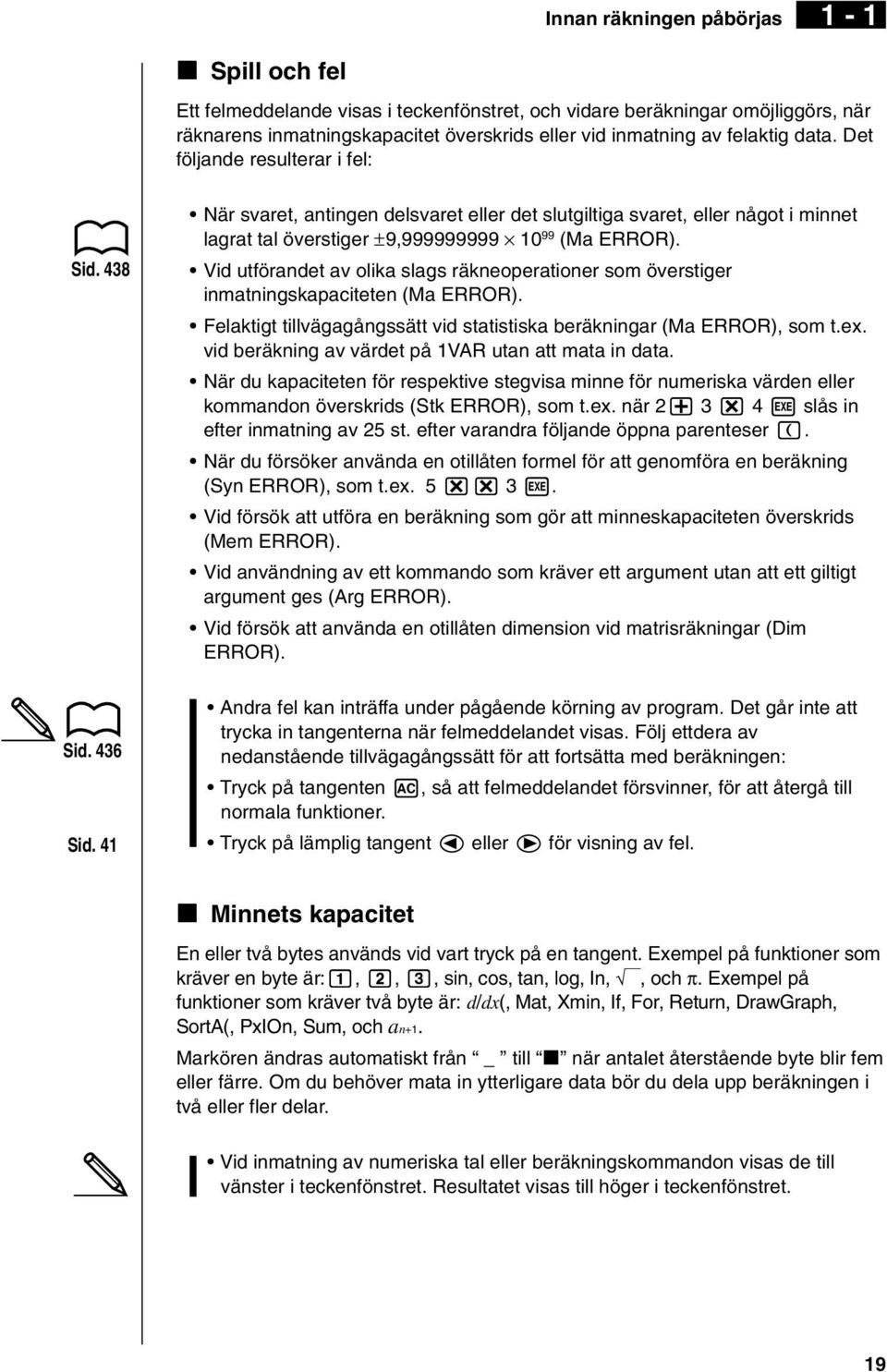

7 Innan räkningen påbörjas 1-1 k Spill och fel Ett felmeddelande visas i teckenfönstret, och vidare beräkningar omöjliggörs, när räknarens inmatningskapacitet överskrids eller vid inmatning av felaktig data. Det följande resulterar i fel: Sid. 438 Sid. 436 Sid. 41 När svaret, antingen delsvaret eller det slutgiltiga svaret, eller något i minnet lagrat tal överstiger ±9, (Ma ERROR). Vid utförandet av olika slags räkneoperationer som överstiger inmatningskapaciteten (Ma ERROR). Felaktigt tillvägagångssätt vid statistiska beräkningar (Ma ERROR), som t.ex. vid beräkning av värdet på 1VAR utan att mata in data. När du kapaciteten för respektive stegvisa minne för numeriska värden eller kommandon överskrids (Stk ERROR), som t.ex. när 2+ 3 * 4 w slås in efter inmatning av 25 st. efter varandra följande öppna parenteser (. När du försöker använda en otillåten formel för att genomföra en beräkning (Syn ERROR), som t.ex. 5 ** 3 w. Vid försök att utföra en beräkning som gör att minneskapaciteten överskrids (Mem ERROR). Vid användning av ett kommando som kräver ett argument utan att ett giltigt argument ges (Arg ERROR). Vid försök att använda en otillåten dimension vid matrisräkningar (Dim ERROR). Andra fel kan inträffa under pågående körning av program. Det går inte att trycka in tangenterna när felmeddelandet visas. Följ ettdera av nedanstående tillvägagångssätt för att fortsätta med beräkningen: Tryck på tangenten A, så att felmeddelandet försvinner, för att återgå till normala funktioner. Tryck på lämplig tangent d eller e för visning av fel. k Minnets kapacitet En eller två bytes används vid vart tryck på en tangent. på funktioner som kräver en byte är:b, c, d, sin, cos, tan, log, In,, och π. på funktioner som kräver två byte är: d/dx(, Mat, Xmin, If, For, Return, DrawGraph, SortA(, PxIOn, Sum, och an+1. Markören ändras automatiskt från _ till k när antalet återstående byte blir fem eller färre. Om du behöver mata in ytterligare data bör du dela upp beräkningen i två eller fler delar. Vid inmatning av numeriska tal eller beräkningskommandon visas de till vänster i teckenfönstret. Resultatet visas till höger i teckenfönstret. 19

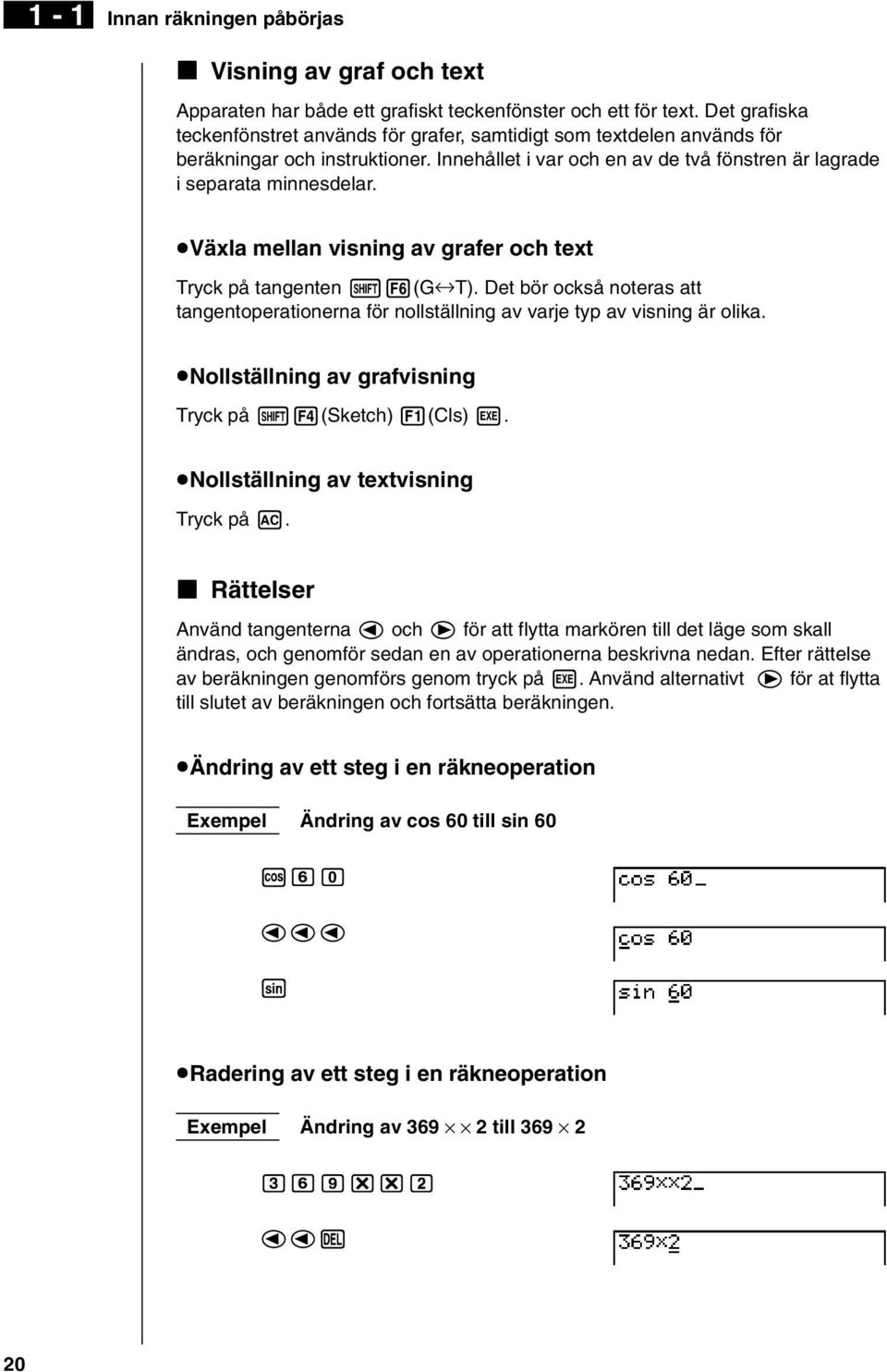

8 1-1 Innan räkningen påbörjas k Visning av graf och text Apparaten har både ett grafiskt teckenfönster och ett för text. Det grafiska teckenfönstret används för grafer, samtidigt som textdelen används för beräkningar och instruktioner. Innehållet i var och en av de två fönstren är lagrade i separata minnesdelar. uväxla mellan visning av grafer och text Tryck på tangenten!6(g T). Det bör också noteras att tangentoperationerna för nollställning av varje typ av visning är olika. unollställning av grafvisning Tryck på!4(sketch) 1(Cls) w. unollställning av textvisning Tryck på A. k Rättelser Använd tangenterna d och e för att flytta markören till det läge som skall ändras, och genomför sedan en av operationerna beskrivna nedan. Efter rättelse av beräkningen genomförs genom tryck på w. Använd alternativt e för at flytta till slutet av beräkningen och fortsätta beräkningen. uändring av ett steg i en räkneoperation Ändring av cos 60 till sin 60 cga ddd s uradering av ett steg i en räkneoperation Ändring av till dgj**c ddd 20

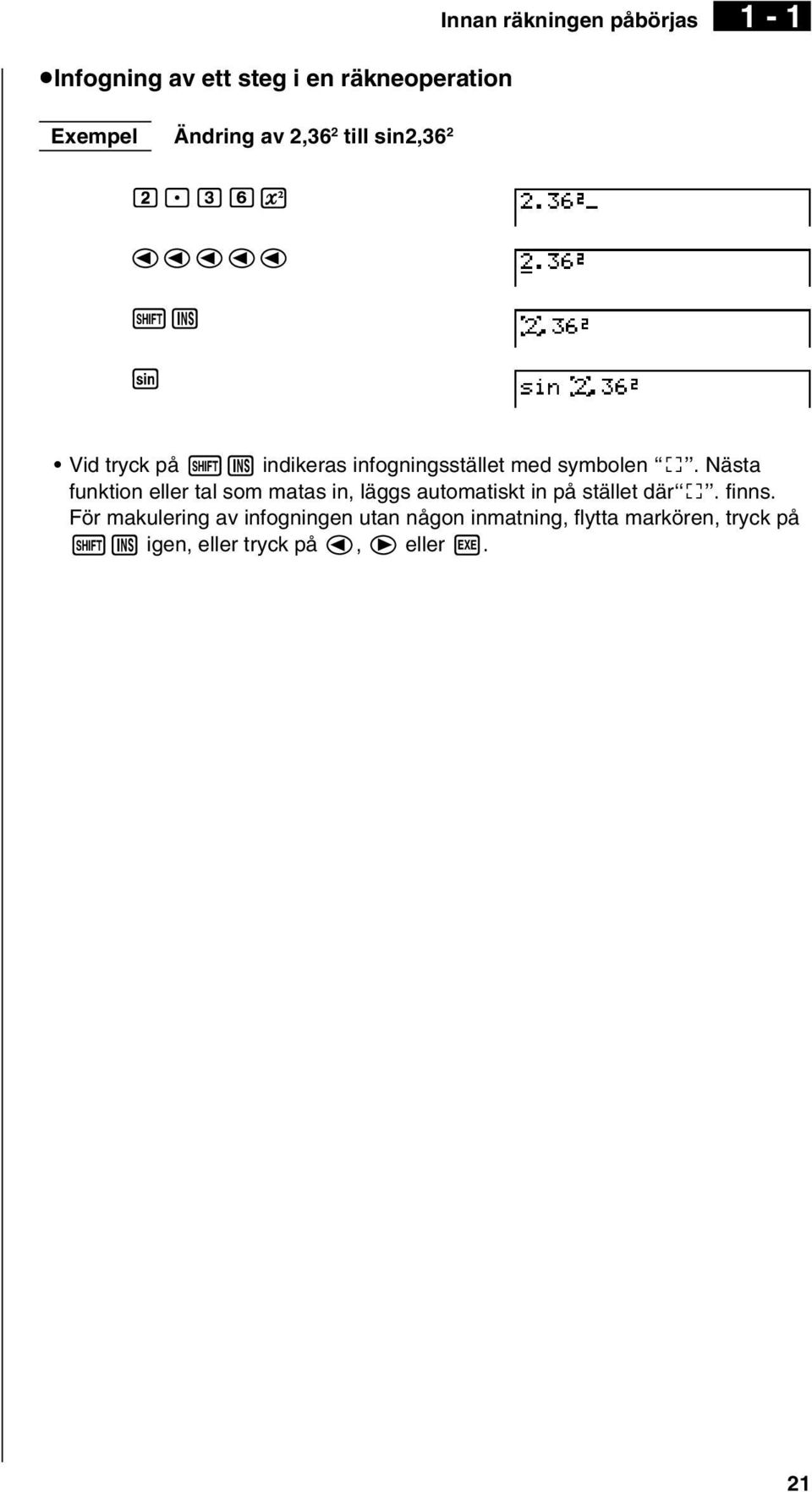

9 uinfogning av ett steg i en räkneoperation Innan räkningen påbörjas 1-1 Ändring av 2,36 2 till sin2,36 2 c.dgx ddddd![ s Vid tryck på![ indikeras infogningsstället med symbolen t. Nästa funktion eller tal som matas in, läggs automatiskt in på stället där t. finns. För makulering av infogningen utan någon inmatning, flytta markören, tryck på![ igen, eller tryck på d, e eller w. 21

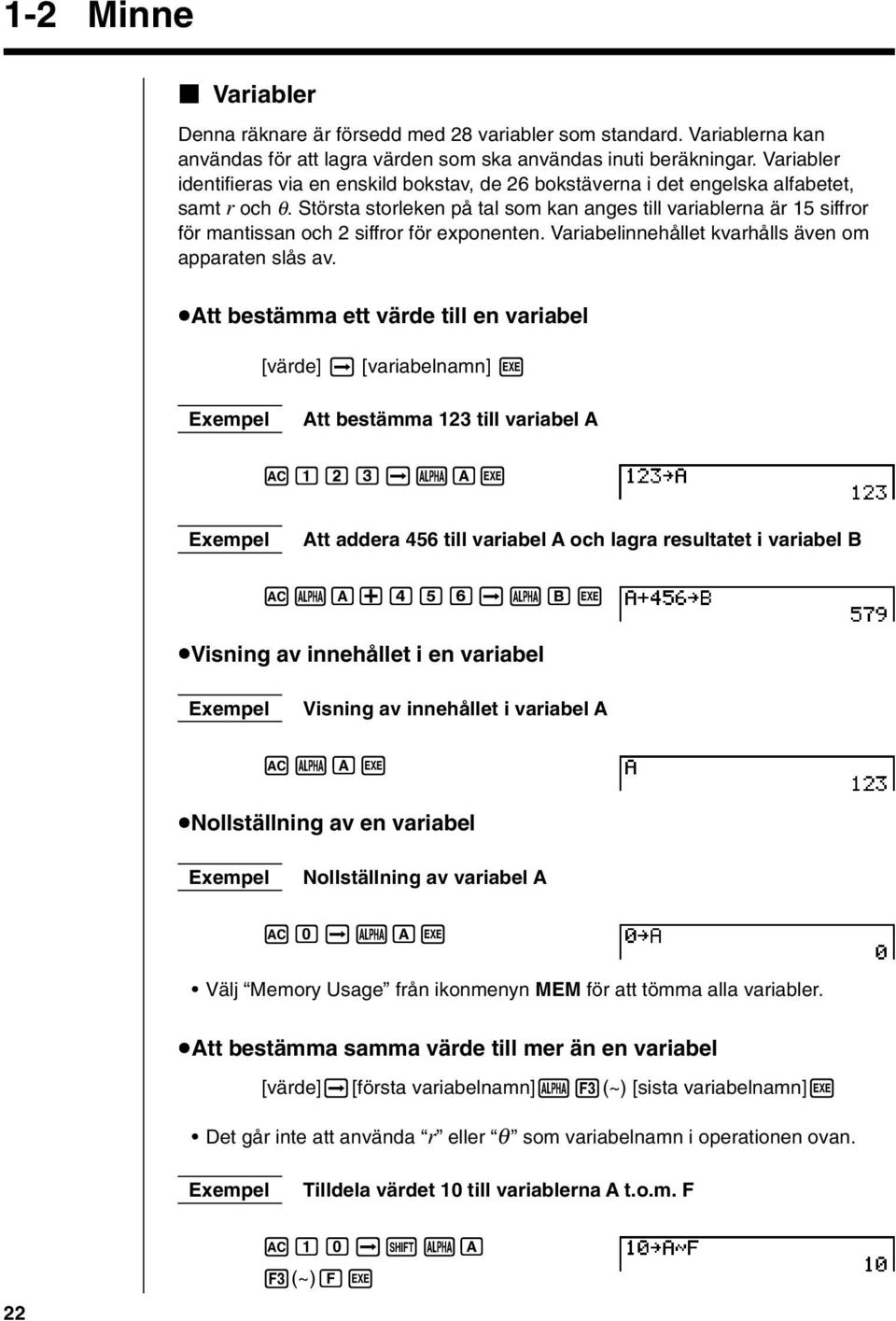

10 1-2 Minne k Variabler Denna räknare är försedd med 28 variabler som standard. Variablerna kan användas för att lagra värden som ska användas inuti beräkningar. Variabler identifieras via en enskild bokstav, de 26 bokstäverna i det engelska alfabetet, samt r och θ. Största storleken på tal som kan anges till variablerna är 15 siffror för mantissan och 2 siffror för exponenten. Variabelinnehållet kvarhålls även om apparaten slås av. uatt bestämma ett värde till en variabel [värde] a [variabelnamn] w Att bestämma 123 till variabel A AbcdaaAw Att addera 456 till variabel A och lagra resultatet i variabel B AaA+efgaaBw uvisning av innehållet i en variabel Visning av innehållet i variabel A AaAw unollställning av en variabel Nollställning av variabel A AaaaAw Välj Memory Usage från ikonmenyn MEM för att tömma alla variabler. uatt bestämma samma värde till mer än en variabel [värde]a[första variabelnamn]a3(~) [sista variabelnamn]w Det går inte att använda r eller θ som variabelnamn i operationen ovan. Tilldela värdet 10 till variablerna A t.o.m. F 22 Abaa!aA 3(~)Fw

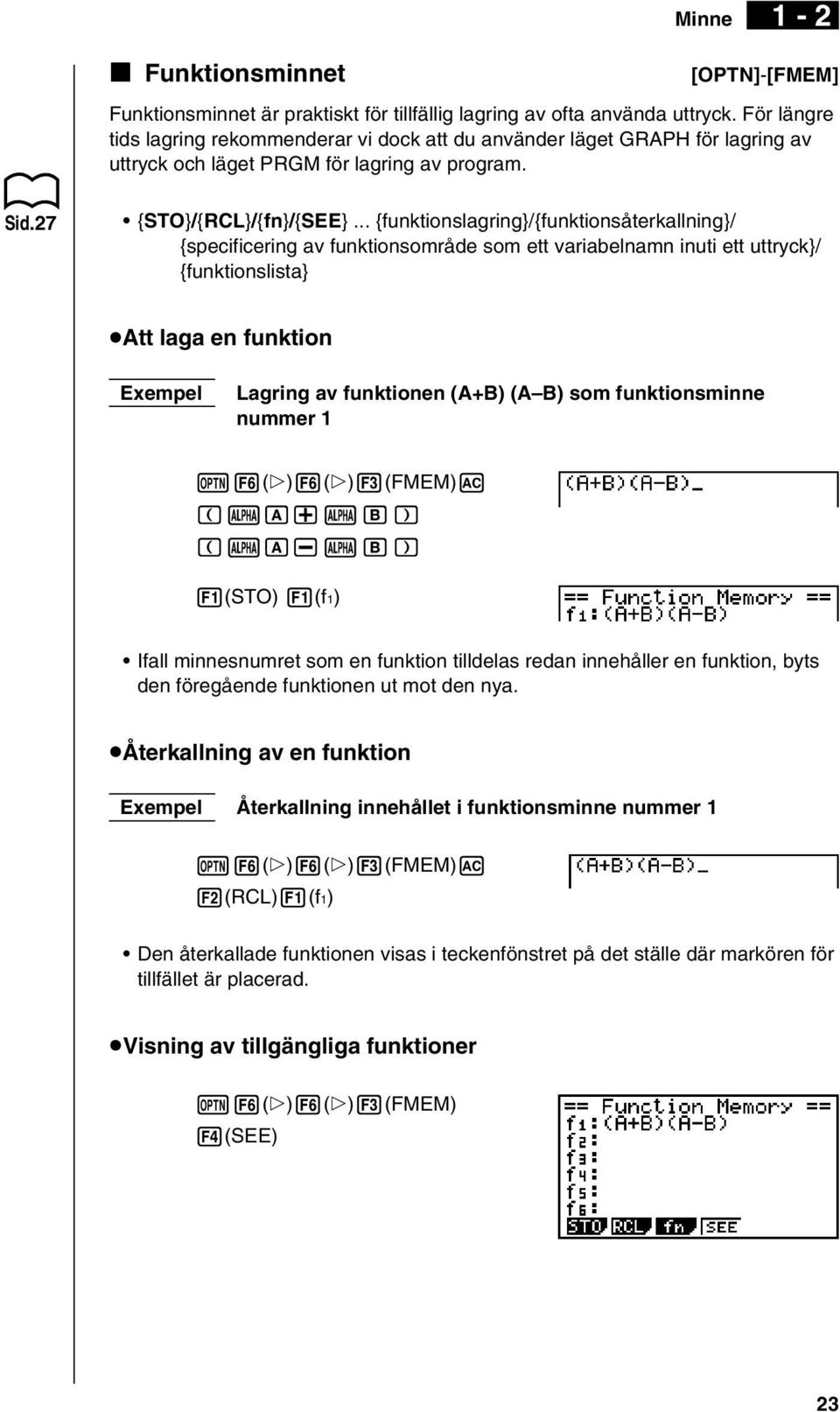

11 Minne 1-2 k Funktionsminnet [OPTN]-[FMEM] Funktionsminnet är praktiskt för tillfällig lagring av ofta använda uttryck. För längre tids lagring rekommenderar vi dock att du använder läget GRAPH för lagring av uttryck och läget PRGM för lagring av program. Sid.27 {STO}/{RCL}/{fn}/{SEE}... {funktionslagring}/{funktionsåterkallning}/ {specificering av funktionsområde som ett variabelnamn inuti ett uttryck}/ {funktionslista} uatt laga en funktion Lagring av funktionen (A+B) (A B) som funktionsminne nummer 1 K6(g)6(g)3(FMEM)A (aa+ab) (aa-ab) 1(STO) 1(f1) Ifall minnesnumret som en funktion tilldelas redan innehåller en funktion, byts den föregående funktionen ut mot den nya. uåterkallning av en funktion Återkallning innehållet i funktionsminne nummer 1 K6(g)6(g)3(FMEM)A 2(RCL)1(f1) Den återkallade funktionen visas i teckenfönstret på det ställe där markören för tillfället är placerad. uvisning av tillgängliga funktioner K6(g)6(g)3(FMEM) 4(SEE) 23

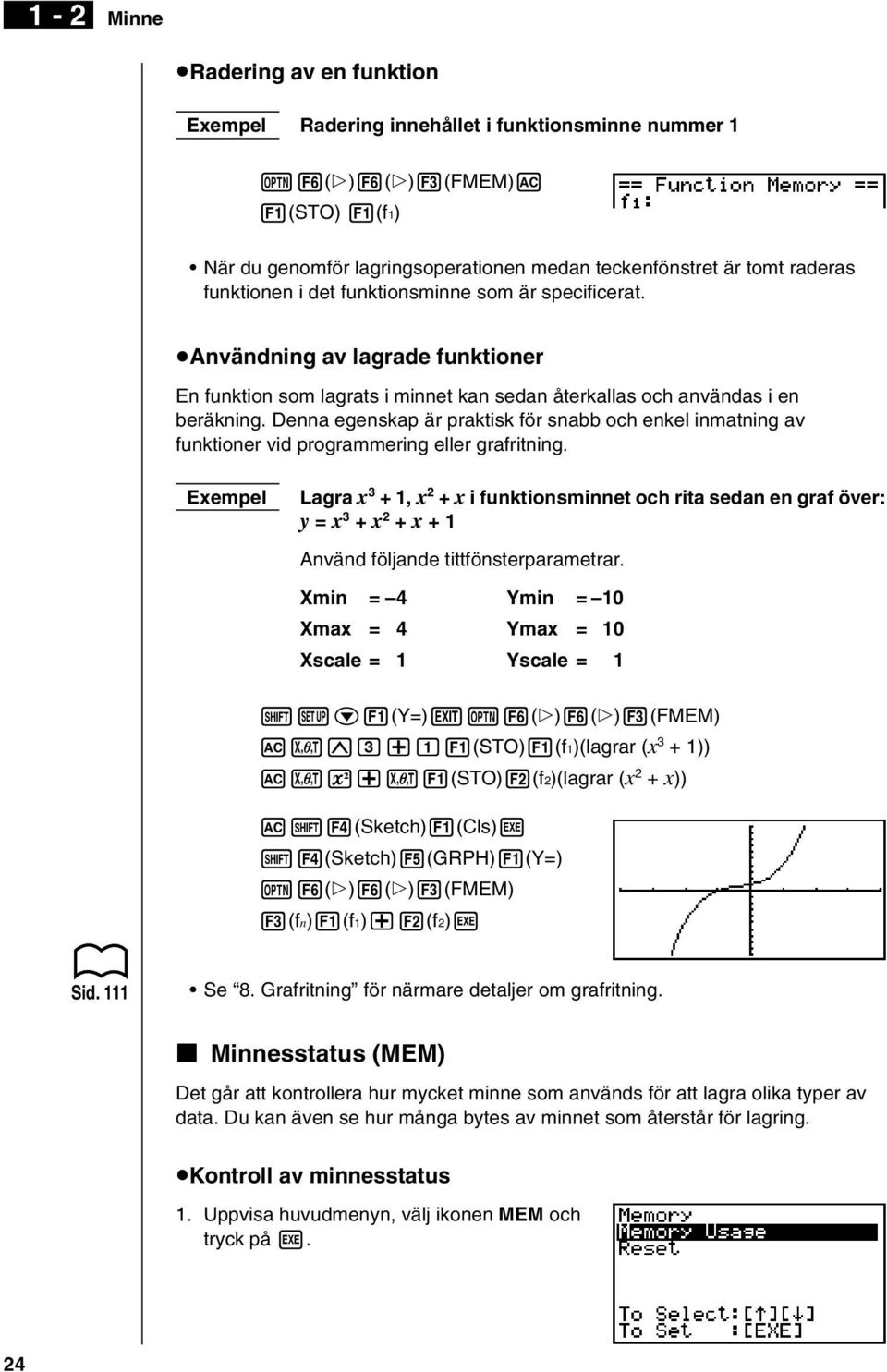

12 1-2 Minne uradering av en funktion Radering innehållet i funktionsminne nummer 1 K6(g)6(g)3(FMEM)A 1(STO) 1(f1) När du genomför lagringsoperationen medan teckenfönstret är tomt raderas funktionen i det funktionsminne som är specificerat. uanvändning av lagrade funktioner En funktion som lagrats i minnet kan sedan återkallas och användas i en beräkning. Denna egenskap är praktisk för snabb och enkel inmatning av funktioner vid programmering eller grafritning. Lagra x 3 + 1, x 2 + x i funktionsminnet och rita sedan en graf över: y = x 3 + x 2 + x + 1 Använd följande tittfönsterparametrar. Xmin = 4 Ymin = 10 Xmax = 4 Ymax = 10 Xscale = 1 Yscale = 1!Zc1(Y=)JK6(g)6(g)3(FMEM) AvMd+b1(STO)1(f1)(lagrar (x 3 + 1)) Avx+v1(STO)2(f2)(lagrar (x 2 + x)) A!4(Sketch)1(Cls)w!4(Sketch)5(GRPH)1(Y=) K6(g)6(g)3(FMEM) 3(fn)1(f1)+2(f2)w Sid. 111 Se 8. Grafritning för närmare detaljer om grafritning. k Minnesstatus (MEM) Det går att kontrollera hur mycket minne som används för att lagra olika typer av data. Du kan även se hur många bytes av minnet som återstår för lagring. ukontroll av minnesstatus 1. Uppvisa huvudmenyn, välj ikonen MEM och tryck på w. 24

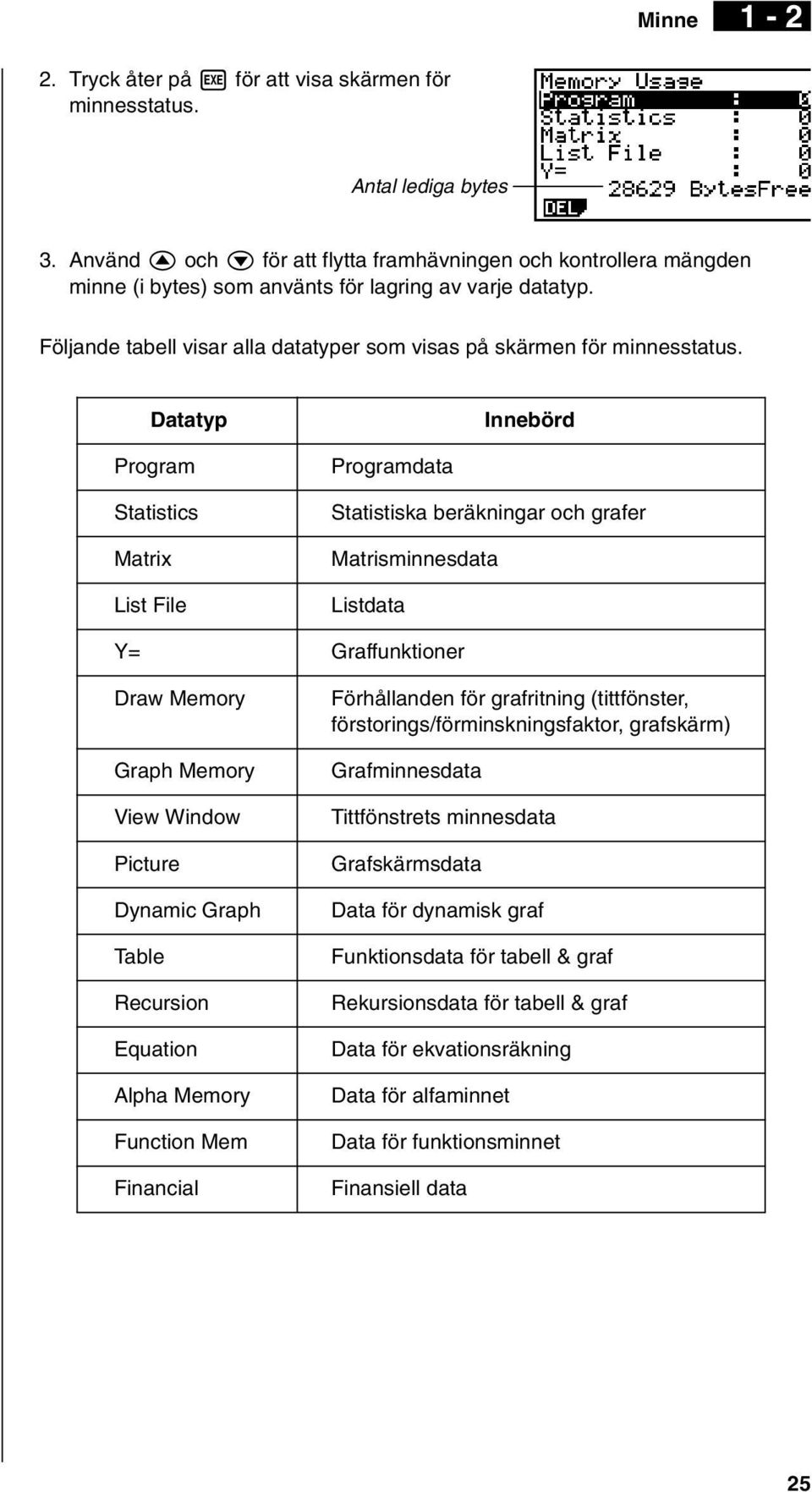

13 Minne Tryck åter på w för att visa skärmen för minnesstatus. Antal lediga bytes 3. Använd f och c för att flytta framhävningen och kontrollera mängden minne (i bytes) som använts för lagring av varje datatyp. Följande tabell visar alla datatyper som visas på skärmen för minnesstatus. Datatyp Innebörd Program Statistics Matrix List File Programdata Statistiska beräkningar och grafer Matrisminnesdata Listdata Y= Graffunktioner Draw Memory Graph Memory View Window Picture Dynamic Graph Table Recursion Equation Alpha Memory Function Mem Financial Förhållanden för grafritning (tittfönster, förstorings/förminskningsfaktor, grafskärm) Grafminnesdata Tittfönstrets minnesdata Grafskärmsdata Data för dynamisk graf Funktionsdata för tabell & graf Rekursionsdata för tabell & graf Data för ekvationsräkning Data för alfaminnet Data för funktionsminnet Finansiell data 25

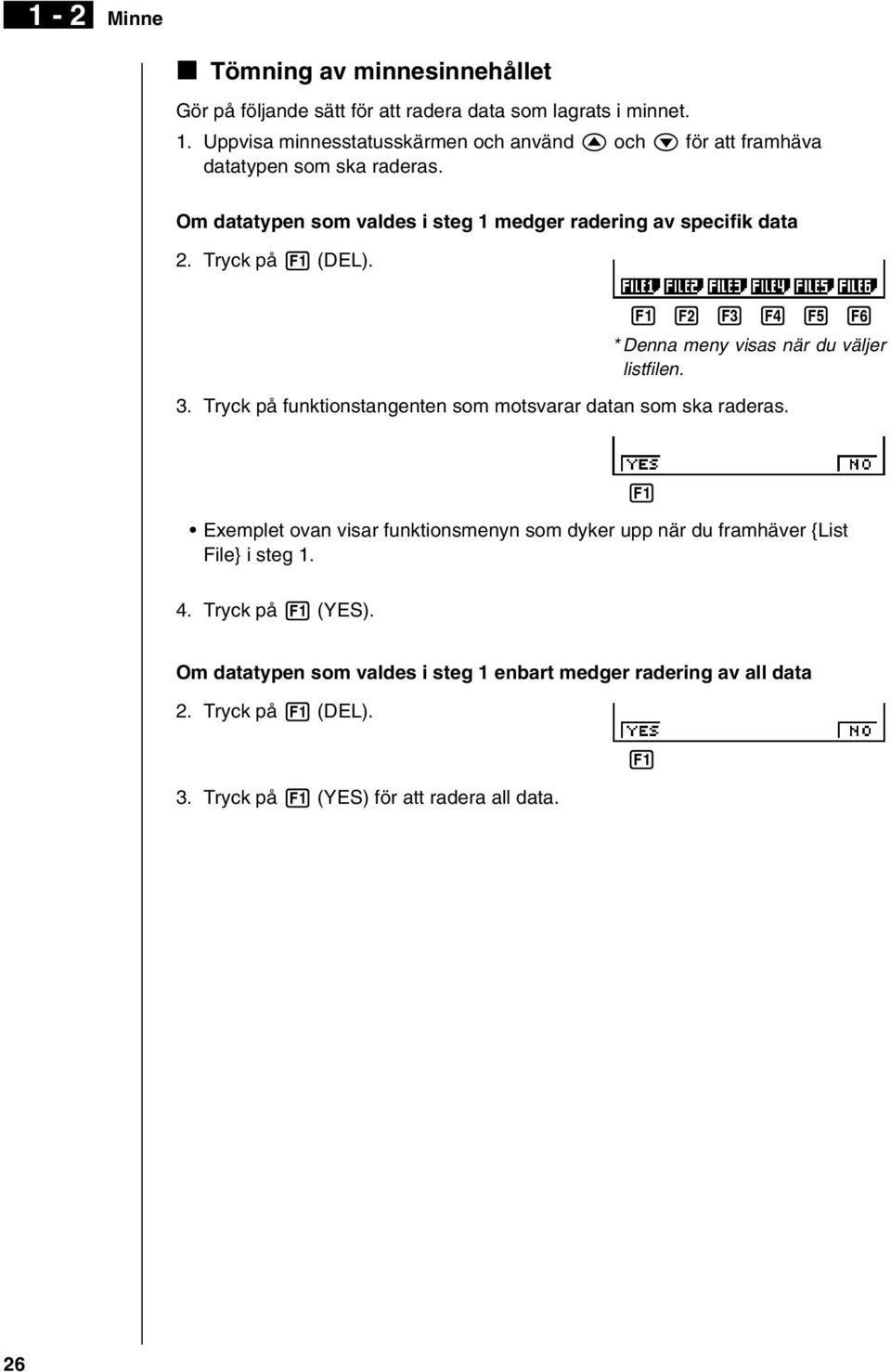

14 1-2 Minne k Tömning av minnesinnehållet Gör på följande sätt för att radera data som lagrats i minnet. 1. Uppvisa minnesstatusskärmen och använd f och c för att framhäva datatypen som ska raderas. Om datatypen som valdes i steg 1 medger radering av specifik data 2. Tryck på 1 (DEL) * Denna meny visas när du väljer listfilen. 3. Tryck på funktionstangenten som motsvarar datan som ska raderas Exemplet ovan visar funktionsmenyn som dyker upp när du framhäver {List File} i steg Tryck på 1 (YES). Om datatypen som valdes i steg 1 enbart medger radering av all data 2. Tryck på 1 (DEL) Tryck på 1 (YES) för att radera all data. 26

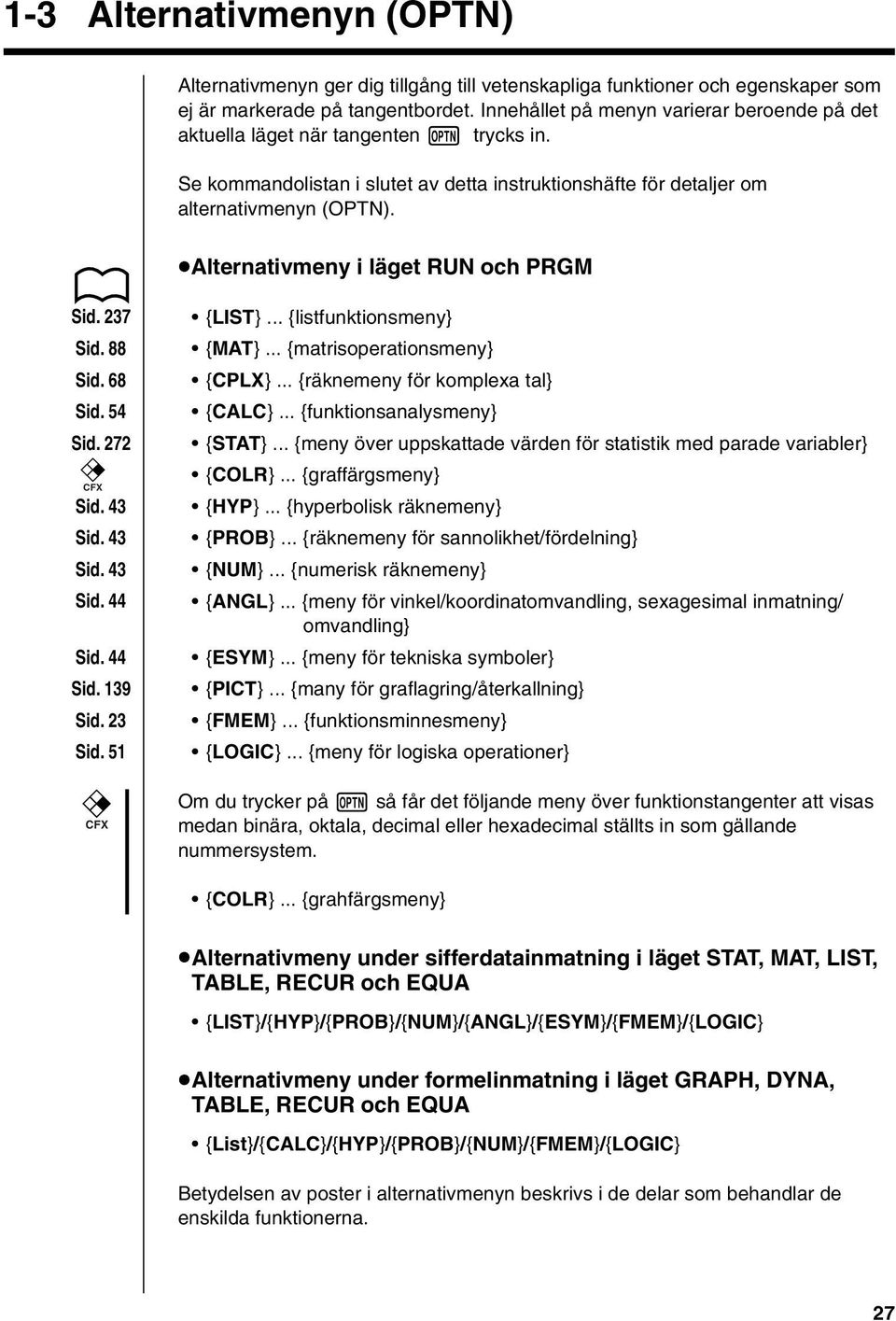

15 1-3 Alternativmenyn (OPTN) Alternativmenyn ger dig tillgång till vetenskapliga funktioner och egenskaper som ej är markerade på tangentbordet. Innehållet på menyn varierar beroende på det aktuella läget när tangenten K trycks in. Se kommandolistan i slutet av detta instruktionshäfte för detaljer om alternativmenyn (OPTN). ualternativmeny i läget RUN och PRGM Sid. 237 Sid. 88 Sid. 68 Sid. 54 Sid. 272 CFX Sid. 43 Sid. 43 Sid. 43 Sid. 44 Sid. 44 Sid. 139 Sid. 23 Sid. 51 CFX {LIST}... {listfunktionsmeny} {MAT}... {matrisoperationsmeny} {CPLX}... {räknemeny för komplexa tal} {CALC}... {funktionsanalysmeny} {STAT}... {meny över uppskattade värden för statistik med parade variabler} {COLR}... {graffärgsmeny} {HYP}... {hyperbolisk räknemeny} {PROB}... {räknemeny för sannolikhet/fördelning} {NUM}... {numerisk räknemeny} {ANGL}... {meny för vinkel/koordinatomvandling, sexagesimal inmatning/ omvandling} {ESYM}... {meny för tekniska symboler} {PICT}... {many för graflagring/återkallning} {FMEM}... {funktionsminnesmeny} {LOGIC}... {meny för logiska operationer} Om du trycker på K så får det följande meny över funktionstangenter att visas medan binära, oktala, decimal eller hexadecimal ställts in som gällande nummersystem. {COLR}... {grahfärgsmeny} ualternativmeny under sifferdatainmatning i läget STAT, MAT, LIST, TABLE, RECUR och EQUA {LIST}/{HYP}/{PROB}/{NUM}/{ANGL}/{ESYM}/{FMEM}/{LOGIC} ualternativmeny under formelinmatning i läget GRAPH, DYNA, TABLE, RECUR och EQUA {List}/{CALC}/{HYP}/{PROB}/{NUM}/{FMEM}/{LOGIC} Betydelsen av poster i alternativmenyn beskrivs i de delar som behandlar de enskilda funktionerna. 27

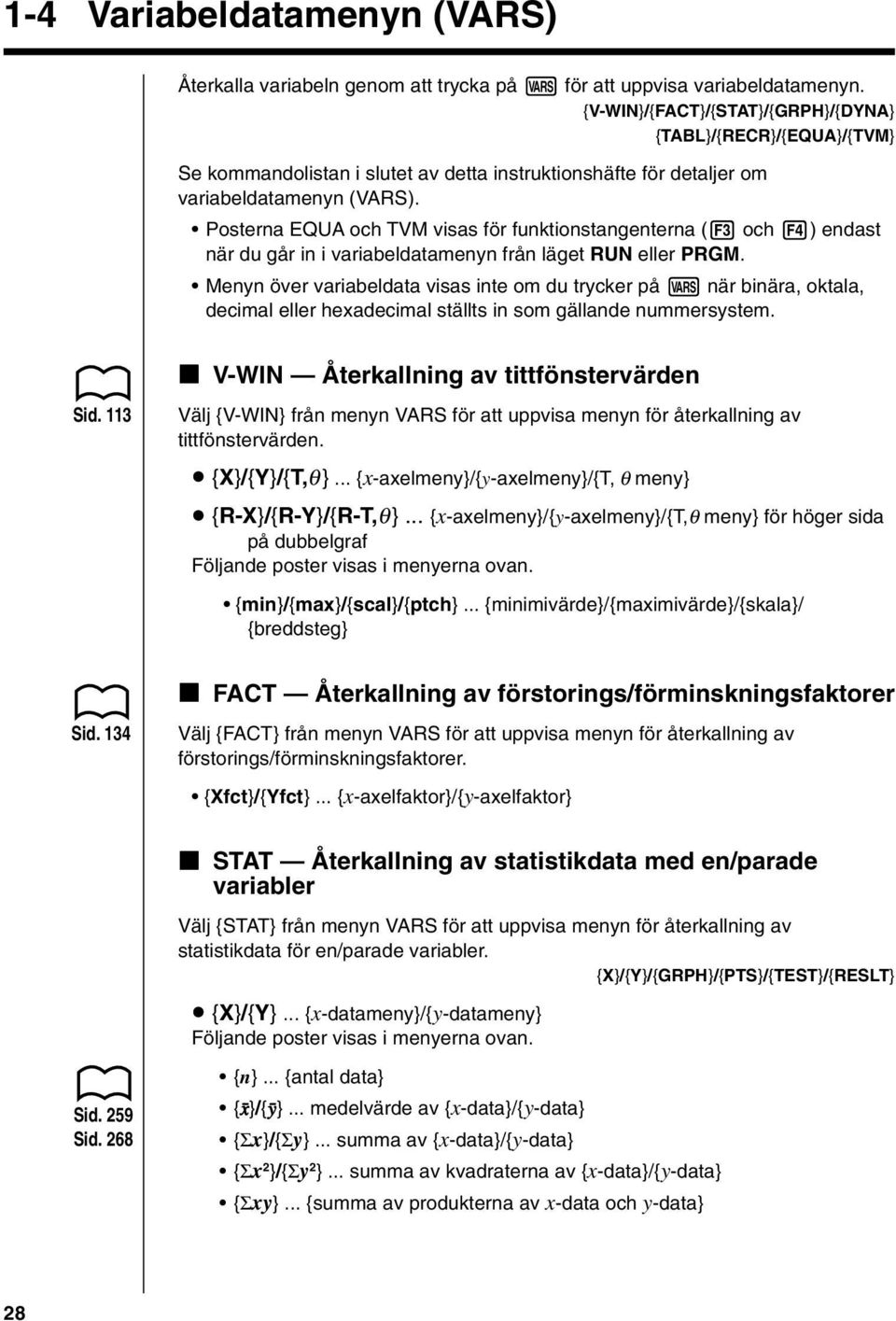

16 1-4 Variabeldatamenyn (VARS) Återkalla variabeln genom att trycka på J för att uppvisa variabeldatamenyn. {V-WIN}/{FACT}/{STAT}/{GRPH}/{DYNA} {TABL}/{RECR}/{EQUA}/{TVM} Se kommandolistan i slutet av detta instruktionshäfte för detaljer om variabeldatamenyn (VARS). Posterna EQUA och TVM visas för funktionstangenterna (3 och 4) endast när du går in i variabeldatamenyn från läget RUN eller PRGM. Menyn över variabeldata visas inte om du trycker på J när binära, oktala, decimal eller hexadecimal ställts in som gällande nummersystem. k V-WIN Återkallning av tittfönstervärden Sid. 113 Välj {V-WIN} från menyn VARS för att uppvisa menyn för återkallning av tittfönstervärden. u {X}/{Y}/{T,θ }... {x-axelmeny}/{y-axelmeny}/{t, θ meny} u {R-X}/{R-Y}/{R-T,θ }... {x-axelmeny}/{y-axelmeny}/{t,θ meny} för höger sida på dubbelgraf Följande poster visas i menyerna ovan. {min}/{max}/{scal}/{ptch}... {minimivärde}/{maximivärde}/{skala}/ {breddsteg} k FACT Återkallning av förstorings/förminskningsfaktorer Sid. 134 Välj {FACT} från menyn VARS för att uppvisa menyn för återkallning av förstorings/förminskningsfaktorer. {Xfct}/{Yfct}... {x-axelfaktor}/{y-axelfaktor} k STAT Återkallning av statistikdata med en/parade variabler Välj {STAT} från menyn VARS för att uppvisa menyn för återkallning av statistikdata för en/parade variabler. {X}/{Y}/{GRPH}/{PTS}/{TEST}/{RESLT} u {X}/{Y}... {x-datameny}/{y-datameny} Följande poster visas i menyerna ovan. Sid. 259 Sid. 268 {n}... {antal data} {o}/{p}... medelvärde av {x-data}/{y-data} {Σx}/{Σy}... summa av {x-data}/{y-data} {Σx 2 }/{Σy 2 }... summa av kvadraterna av {x-data}/{y-data} {Σxy}... {summa av produkterna av x-data och y-data} 28

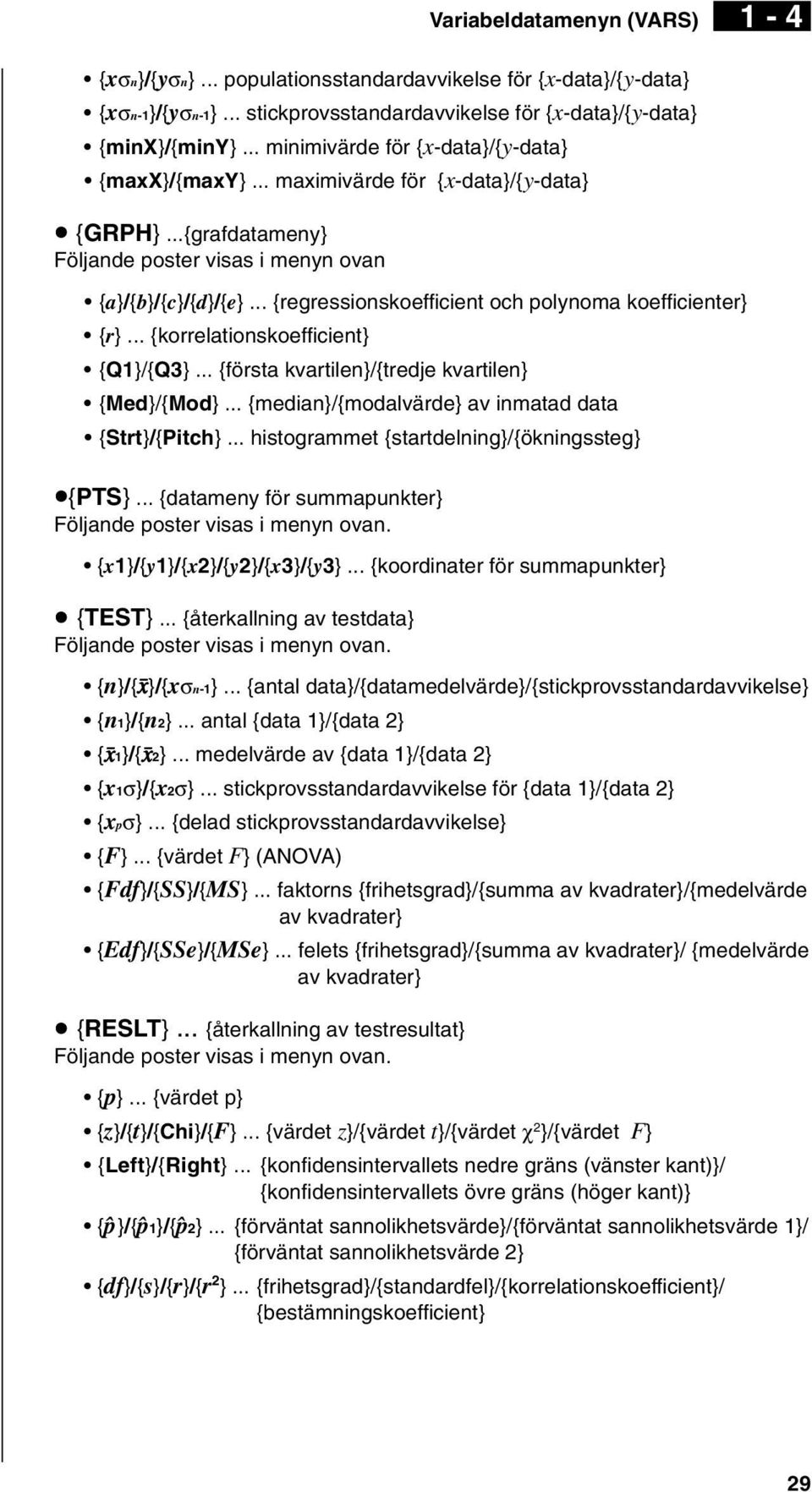

17 Variabeldatamenyn (VARS) 1-4 {xσn}/{yσn}... populationsstandardavvikelse för {x-data}/{y-data} {xσn-1}/{yσn-1}... stickprovsstandardavvikelse för {x-data}/{y-data} {minx}/{miny}... minimivärde för {x-data}/{y-data} {maxx}/{maxy}... maximivärde för {x-data}/{y-data} u {GRPH}...{grafdatameny} Följande poster visas i menyn ovan {a}/{b}/{c}/{d}/{e}... {regressionskoefficient och polynoma koefficienter} {r}... {korrelationskoefficient} {Q1}/{Q3}... {första kvartilen}/{tredje kvartilen} {Med}/{Mod}... {median}/{modalvärde} av inmatad data {Strt}/{Pitch}... histogrammet {startdelning}/{ökningssteg} u{pts}... {datameny för summapunkter} Följande poster visas i menyn ovan. {x1}/{y1}/{x2}/{y2}/{x3}/{y3}... {koordinater för summapunkter} u {TEST}... {återkallning av testdata} Följande poster visas i menyn ovan. {n}/{o}/{xσn-1}... {antal data}/{datamedelvärde}/{stickprovsstandardavvikelse} {n1}/{n2}... antal {data 1}/{data 2} {o1}/{o2}... medelvärde av {data 1}/{data 2} {x1σ}/{x2σ}... stickprovsstandardavvikelse för {data 1}/{data 2} {xpσ}... {delad stickprovsstandardavvikelse} {F}... {värdet F} (ANOVA) {Fdf}/{SS}/{MS}... faktorns {frihetsgrad}/{summa av kvadrater}/{medelvärde av kvadrater} {Edf}/{SSe}/{MSe}... felets {frihetsgrad}/{summa av kvadrater}/ {medelvärde av kvadrater} u {RESLT}... {återkallning av testresultat} Följande poster visas i menyn ovan. {p}... {värdet p} {z}/{t}/{chi}/{f}... {värdet z}/{värdet t}/{värdet χ 2 }/{värdet F} {Left}/{Right}... {konfidensintervallets nedre gräns (vänster kant)}/ {konfidensintervallets övre gräns (höger kant)} {ˆp }/{ˆp 1}/{ˆp 2}... {förväntat sannolikhetsvärde}/{förväntat sannolikhetsvärde 1}/ {förväntat sannolikhetsvärde 2} {df}/{s}/{r}/{r 2 }... {frihetsgrad}/{standardfel}/{korrelationskoefficient}/ {bestämningskoefficient} 29

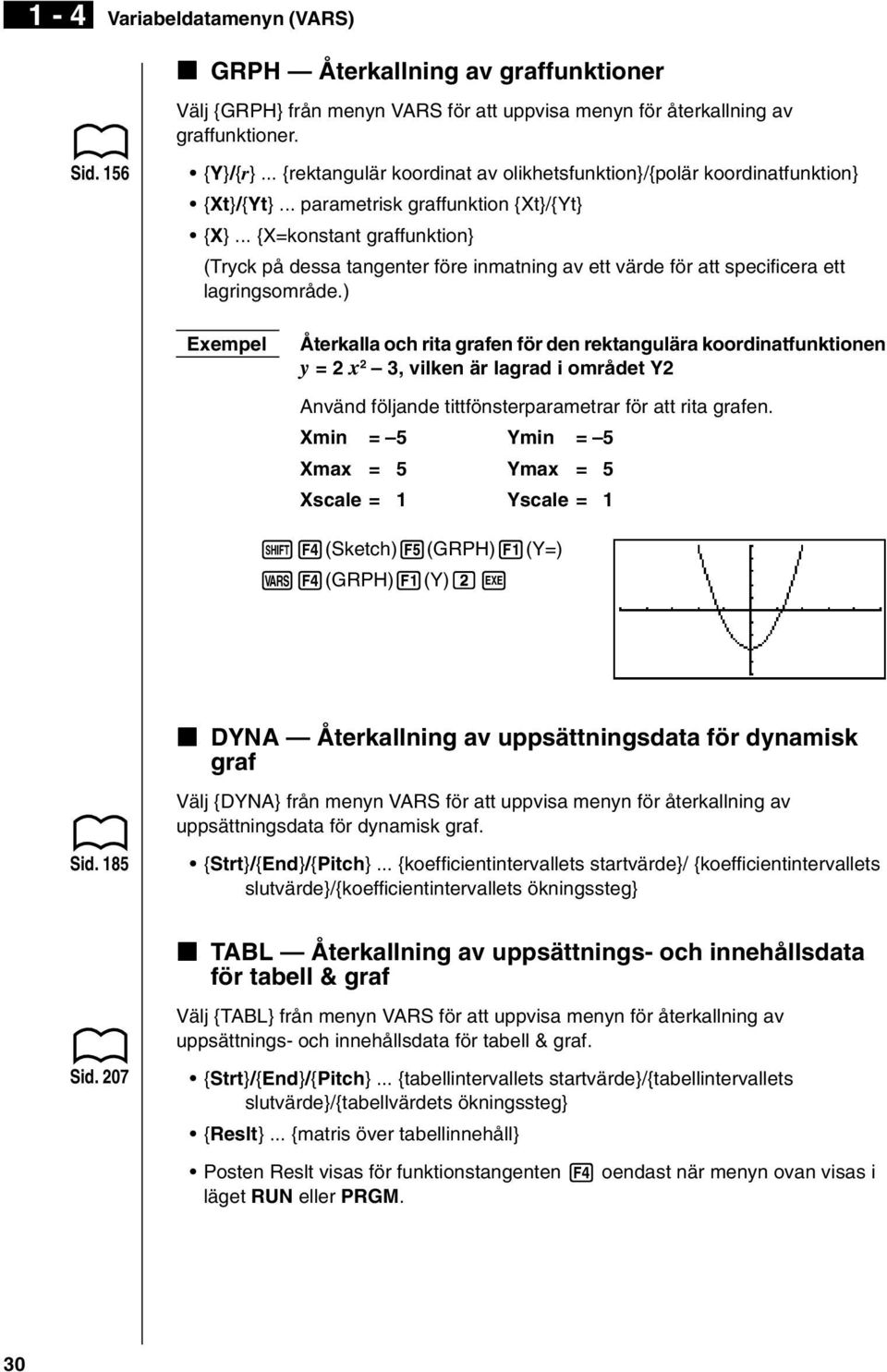

18 1-4 Variabeldatamenyn (VARS) k GRPH Återkallning av graffunktioner Välj {GRPH} från menyn VARS för att uppvisa menyn för återkallning av graffunktioner. Sid. 156 {Y}/{r}... {rektangulär koordinat av olikhetsfunktion}/{polär koordinatfunktion} {Xt}/{Yt}... parametrisk graffunktion {Xt}/{Yt} {X}... {X=konstant graffunktion} (Tryck på dessa tangenter före inmatning av ett värde för att specificera ett lagringsområde.) Återkalla och rita grafen för den rektangulära koordinatfunktionen y = 2 x 2 3, vilken är lagrad i området Y2 Använd följande tittfönsterparametrar för att rita grafen. Xmin = 5 Ymin = 5 Xmax = 5 Ymax = 5 Xscale = 1 Yscale = 1!4(Sketch)5(GRPH)1(Y=) J4(GRPH)1(Y)cw k DYNA Återkallning av uppsättningsdata för dynamisk graf Välj {DYNA} från menyn VARS för att uppvisa menyn för återkallning av uppsättningsdata för dynamisk graf. Sid. 185 {Strt}/{End}/{Pitch}... {koefficientintervallets startvärde}/ {koefficientintervallets slutvärde}/{koefficientintervallets ökningssteg} k TABL Återkallning av uppsättnings- och innehållsdata för tabell & graf Välj {TABL} från menyn VARS för att uppvisa menyn för återkallning av uppsättnings- och innehållsdata för tabell & graf. Sid. 207 {Strt}/{End}/{Pitch}... {tabellintervallets startvärde}/{tabellintervallets slutvärde}/{tabellvärdets ökningssteg} {Reslt}... {matris över tabellinnehåll} Posten Reslt visas för funktionstangenten 4 oendast när menyn ovan visas i läget RUN eller PRGM. 30

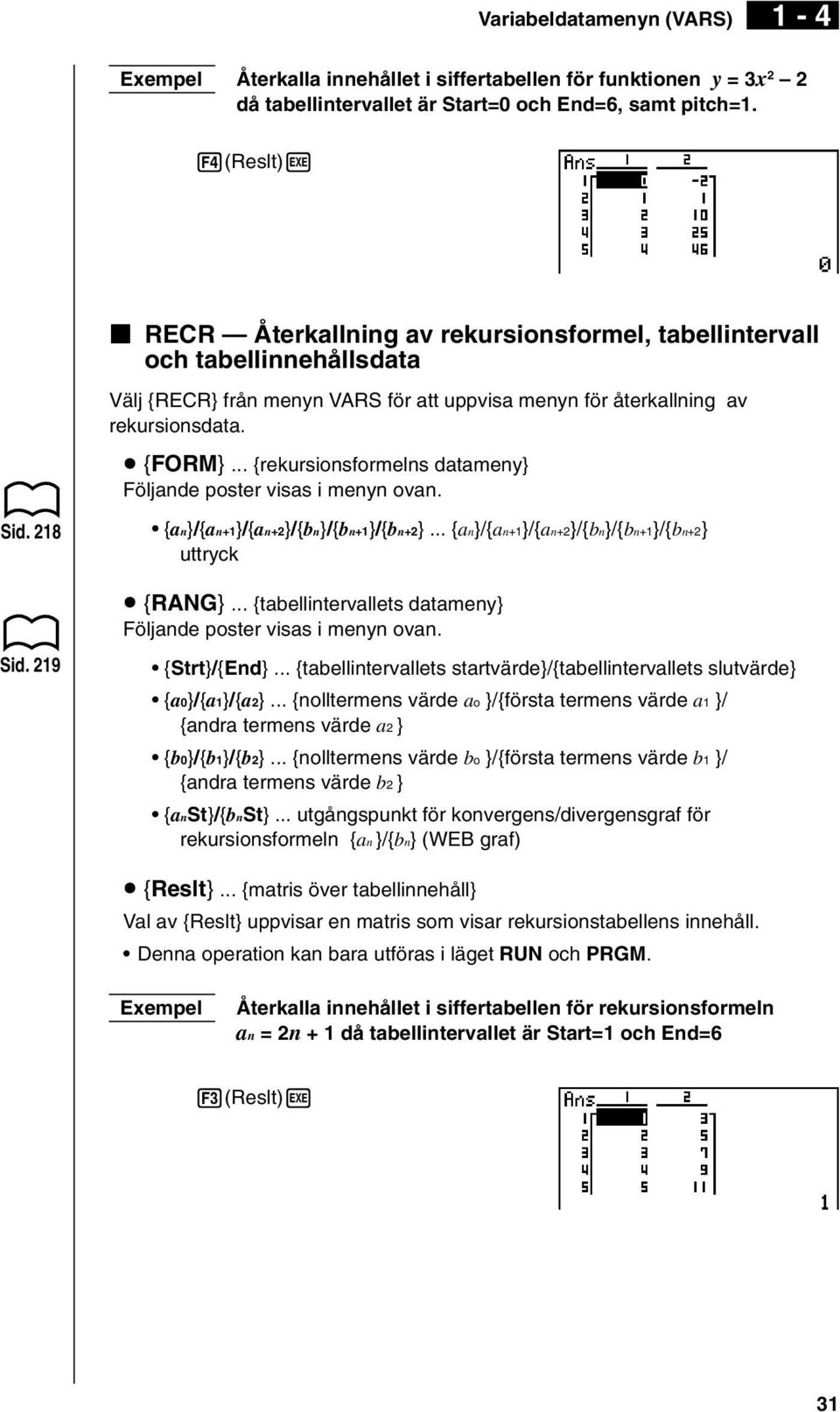

19 Variabeldatamenyn (VARS) 1-4 Återkalla innehållet i siffertabellen för funktionen y = 3x 2 2 då tabellintervallet är Start=0 och End=6, samt pitch=1. 4(Reslt)w k RECR Återkallning av rekursionsformel, tabellintervall och tabellinnehållsdata Välj {RECR} från menyn VARS för att uppvisa menyn för återkallning av rekursionsdata. u {FORM}... {rekursionsformelns datameny} Följande poster visas i menyn ovan. Sid. 218 Sid. 219 {an}/{an+1}/{an+2}/{bn}/{bn+1}/{bn+2}... {an}/{an+1}/{an+2}/{bn}/{bn+1}/{bn+2} uttryck u {RANG}... {tabellintervallets datameny} Följande poster visas i menyn ovan. {Strt}/{End}... {tabellintervallets startvärde}/{tabellintervallets slutvärde} {a0}/{a1}/{a2}... {nolltermens värde ao }/{första termens värde a1 }/ {andra termens värde a2 } {b0}/{b1}/{b2}... {nolltermens värde bo }/{första termens värde b1 }/ {andra termens värde b2 } {anst}/{bnst}... utgångspunkt för konvergens/divergensgraf för rekursionsformeln {an }/{bn} (WEB graf) u {Reslt}... {matris över tabellinnehåll} Val av {Reslt} uppvisar en matris som visar rekursionstabellens innehåll. Denna operation kan bara utföras i läget RUN och PRGM. Återkalla innehållet i siffertabellen för rekursionsformeln an = 2n + 1 då tabellintervallet är Start=1 och End=6 3(Reslt)w 31

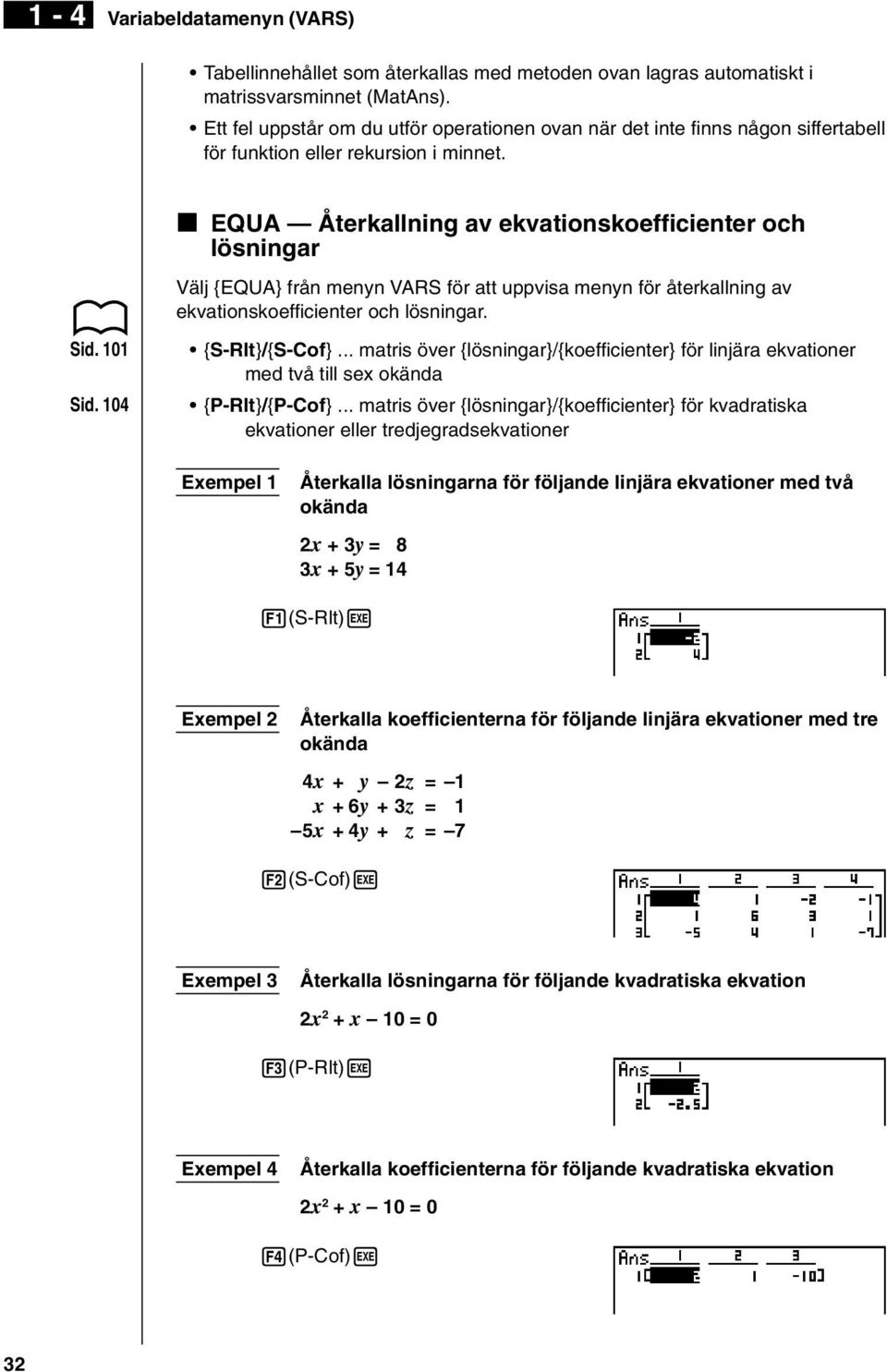

20 1-4 Variabeldatamenyn (VARS) Tabellinnehållet som återkallas med metoden ovan lagras automatiskt i matrissvarsminnet (MatAns). Ett fel uppstår om du utför operationen ovan när det inte finns någon siffertabell för funktion eller rekursion i minnet. k EQUA Återkallning av ekvationskoefficienter och lösningar Välj {EQUA} från menyn VARS för att uppvisa menyn för återkallning av ekvationskoefficienter och lösningar. Sid. 101 Sid. 104 {S-Rlt}/{S-Cof}... matris över {lösningar}/{koefficienter} för linjära ekvationer med två till sex okända {P-Rlt}/{P-Cof}... matris över {lösningar}/{koefficienter} för kvadratiska ekvationer eller tredjegradsekvationer 1 Återkalla lösningarna för följande linjära ekvationer med två okända 2x + 3y = 8 3x + 5y =14 1(S-Rlt)w 2 Återkalla koefficienterna för följande linjära ekvationer med tre okända 4x + y 2z = 1 x +6y +3z = 1 5x +4y + z = 7 2(S-Cof)w 3 Återkalla lösningarna för följande kvadratiska ekvation 2x 2 + x 10 = 0 3(P-Rlt)w 4 Återkalla koefficienterna för följande kvadratiska ekvation 2x 2 + x 10 = 0 4(P-Cof)w 32

21 Variabeldatamenyn (VARS) 1-4 Koefficienter och lösningar som återkallas med operationen ovan lagras automatiskt i matrissvarsminnet (MatAns). Följande förhållanden gör att ett fel uppstår. När inga koefficienter är inmatade för ekvationen. När inga resultat har erhållits för ekvationen. k TVM Återkallning av data för finansräkning Välj {TVM} från menyn VARS för att visa återkallningsmenyn för räkning med finansdata. {n}/{i%}/{pv}/{pmt}/{fv}... {betalningsperioder (avbetalningar)}/{ränta (%)}/ {kapitalbelopp}/{betalningsbelopp}/{räkenskapsbalans eller kapitalbelopp plus ränta efter den sista avbetalningen} {P/Y}/{C/Y}... {antal avbetalningsperioder per år}/{antal perioder för ränta på ränta per år} 33

22 1-5 Programmenyn (PRGM) Uppvisa programmenyn (PRGM) genom att gå in i läget RUN eller PRGM från huvudmenyn och sedan trycka på! W. Följande poster kan väljas från programmenyn (PRGM) {COM} {meny för programkommando} {CTL} {meny för programkontrollkommando} {JUMP} {hoppkommandomeny} {?} {inmatningskommando} {^} {resultatkommando} {CLR} {töm kommandomeny} {DISP} {visa kommandomeny} {REL} {relationsoperatörmeny för villkorat hopp} {I/O} {kommandomeny för in/utmatningskontroll} { : } {sammanbindning för flersatsformler} Funktionstangentmenyn visas när du trycker på! W med RUN funktionen eller PRGM funktionen aktiverad medan binära, oktala, decimal eller hexadecimal ställts in som gällande nummersystem. {Prog}/{JUMP}/{?}/{^}/{REL}/{ : } Funktion som bestäms för en funktionstangent är densamma som de med Comp funktionen. Sid. 351 Vi hänvisar till avsnittet 20. Programmering i denna bruksanvisning för detaljer om kommandon i de olika menyerna som kan tillgås från programmenyn. 34
