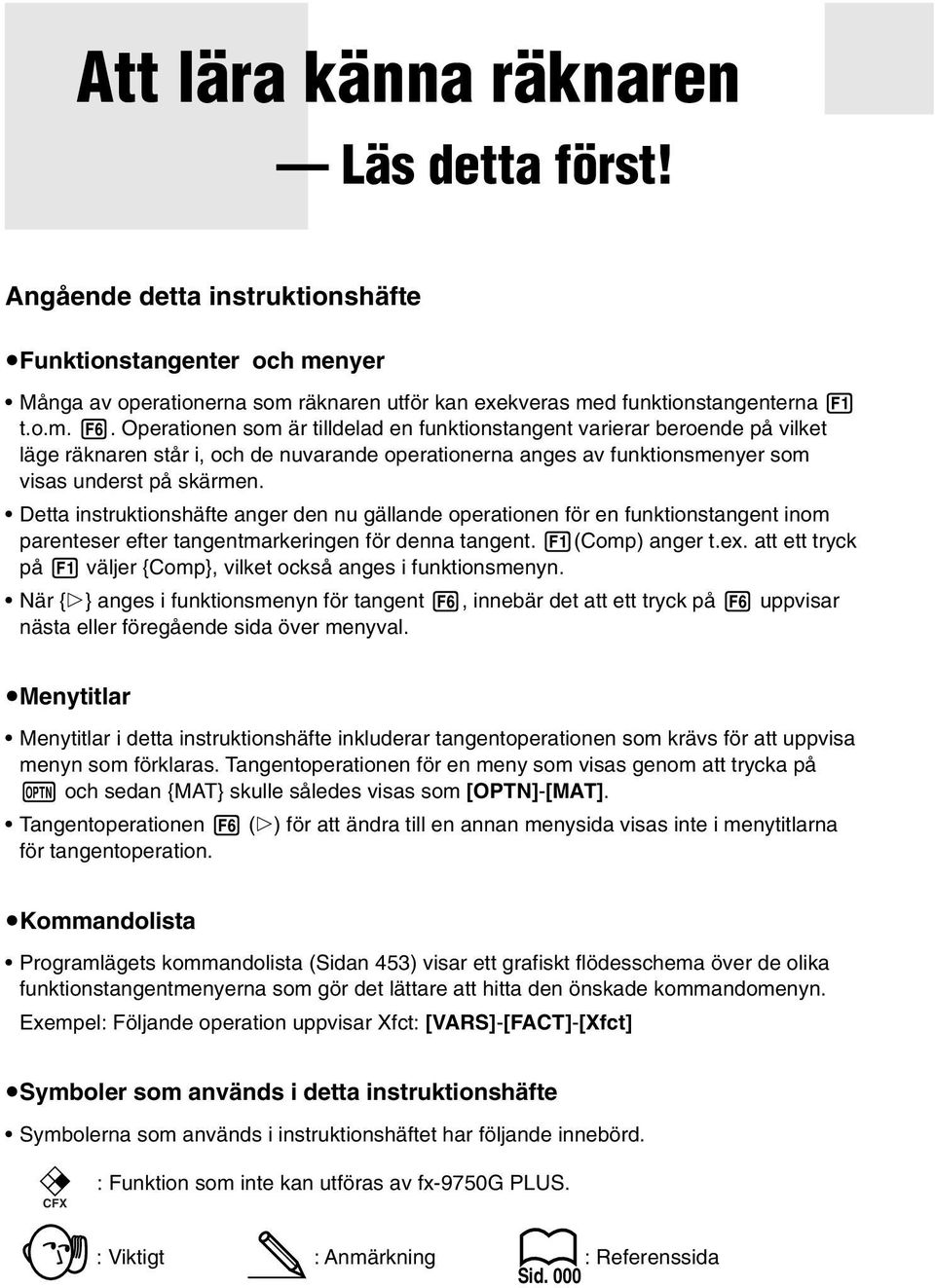

1 Getting Acquainted Read This First! Att lära känna räknaren Läs detta först! Angående detta instruktionshäfte ufunktionstangenter och menyer Många av operationerna som räknaren utför kan exekveras med funktionstangenterna 1 t.o.m. 6. Operationen som är tilldelad en funktionstangent varierar beroende på vilket läge räknaren står i, och de nuvarande operationerna anges av funktionsmenyer som visas underst på skärmen. Detta instruktionshäfte anger den nu gällande operationen för en funktionstangent inom parenteser efter tangentmarkeringen för denna tangent. 1(Comp) anger t.ex. att ett tryck på 1 väljer {Comp}, vilket också anges i funktionsmenyn. När {g} anges i funktionsmenyn för tangent 6, innebär det att ett tryck på 6 uppvisar nästa eller föregående sida över menyval. umenytitlar Menytitlar i detta instruktionshäfte inkluderar tangentoperationen som krävs för att uppvisa menyn som förklaras. Tangentoperationen för en meny som visas genom att trycka på K och sedan {MAT} skulle således visas som [OPTN]-[MAT]. Tangentoperationen 6 (g) för att ändra till en annan menysida visas inte i menytitlarna för tangentoperation. ukommandolista Programlägets kommandolista (Sidan 453) visar ett grafiskt flödesschema över de olika funktionstangentmenyerna som gör det lättare att hitta den önskade kommandomenyn. Exempel: Följande operation uppvisar Xfct: [VARS]-[FACT]-[Xfct] usymboler som används i detta instruktionshäfte Symbolerna som används i instruktionshäftet har följande innebörd. CFX : Funktion som inte kan utföras av fx-9750g PLUS. : Viktigt : Anmärkning : Referenssida Sid. 000

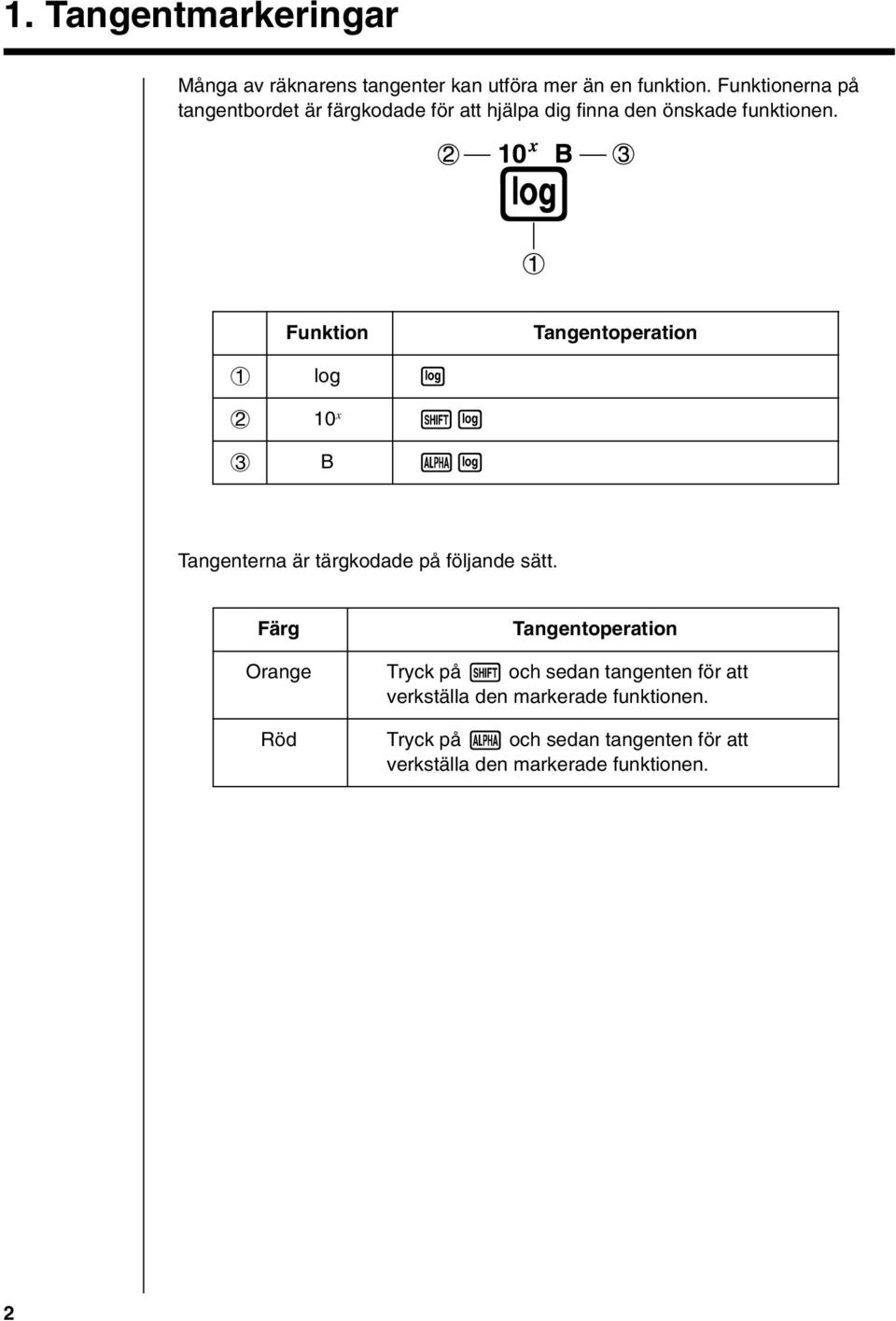

2 1. Tangentmarkeringar Många av räknarens tangenter kan utföra mer än en funktion. Funktionerna på tangentbordet är färgkodade för att hjälpa dig finna den önskade funktionen. Funktion Tangentoperation 1 log l 2 10 x!l 3 B al Tangenterna är tärgkodade på följande sätt. Färg Orange Röd Tangentoperation Tryck på! och sedan tangenten för att verkställa den markerade funktionen. Tryck på a och sedan tangenten för att verkställa den markerade funktionen. 2

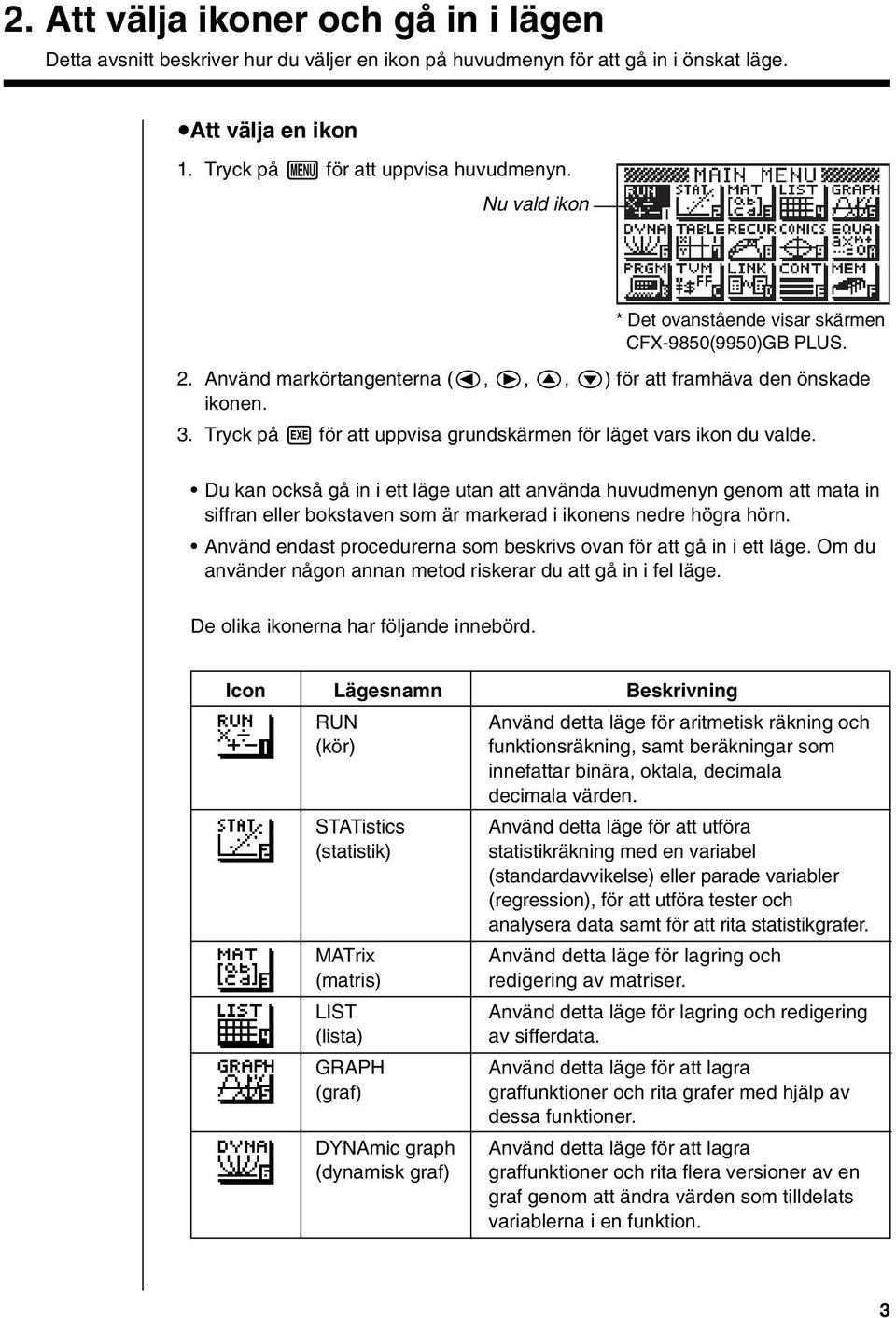

3 2. Att välja ikoner och gå in i lägen Detta avsnitt beskriver hur du väljer en ikon på huvudmenyn för att gå in i önskat läge. uatt välja en ikon 1. Tryck på m för att uppvisa huvudmenyn. Nu vald ikon 2. Använd markörtangenterna (d, e, f, c) för att framhäva den önskade ikonen. 3. Tryck på w för att uppvisa grundskärmen för läget vars ikon du valde. Du kan också gå in i ett läge utan att använda huvudmenyn genom att mata in siffran eller bokstaven som är markerad i ikonens nedre högra hörn. Använd endast procedurerna som beskrivs ovan för att gå in i ett läge. Om du använder någon annan metod riskerar du att gå in i fel läge. De olika ikonerna har följande innebörd. * Det ovanstående visar skärmen CFX-9850(9950)GB PLUS. Icon Lägesnamn Beskrivning RUN (kör) STATistics (statistik) MATrix (matris) LIST (lista) GRAPH (graf) DYNAmic graph (dynamisk graf) Använd detta läge för aritmetisk räkning och funktionsräkning, samt beräkningar som innefattar binära, oktala, decimala decimala värden. Använd detta läge för att utföra statistikräkning med en variabel (standardavvikelse) eller parade variabler (regression), för att utföra tester och analysera data samt för att rita statistikgrafer. Använd detta läge för lagring och redigering av matriser. Använd detta läge för lagring och redigering av sifferdata. Använd detta läge för att lagra graffunktioner och rita grafer med hjälp av dessa funktioner. Använd detta läge för att lagra graffunktioner och rita flera versioner av en graf genom att ändra värden som tilldelats variablerna i en funktion. 3

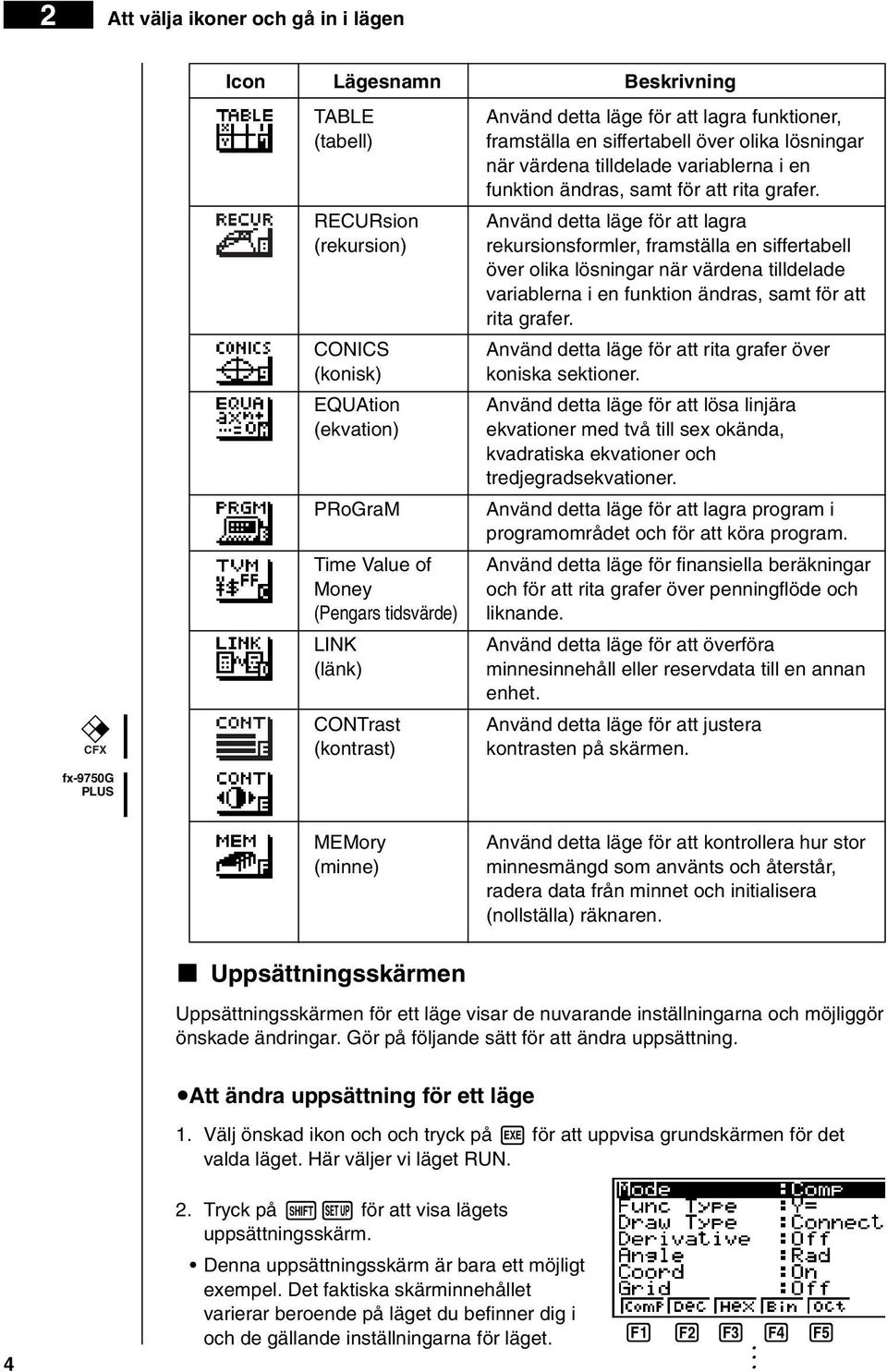

4 2 Att välja ikoner och gå in i lägen CFX fx-9750g PLUS Icon Lägesnamn Beskrivning TABLE (tabell) RECURsion (rekursion) CONICS (konisk) EQUAtion (ekvation) PRoGraM Time Value of Money (Pengars tidsvärde) LINK (länk) CONTrast (kontrast) Använd detta läge för att lagra funktioner, framställa en siffertabell över olika lösningar när värdena tilldelade variablerna i en funktion ändras, samt för att rita grafer. Använd detta läge för att lagra rekursionsformler, framställa en siffertabell över olika lösningar när värdena tilldelade variablerna i en funktion ändras, samt för att rita grafer. Använd detta läge för att rita grafer över koniska sektioner. Använd detta läge för att lösa linjära ekvationer med två till sex okända, kvadratiska ekvationer och tredjegradsekvationer. Använd detta läge för att lagra program i programområdet och för att köra program. Använd detta läge för finansiella beräkningar och för att rita grafer över penningflöde och liknande. Använd detta läge för att överföra minnesinnehåll eller reservdata till en annan enhet. Använd detta läge för att justera kontrasten på skärmen. MEMory (minne) Använd detta läge för att kontrollera hur stor minnesmängd som använts och återstår, radera data från minnet och initialisera (nollställa) räknaren. k Uppsättningsskärmen Uppsättningsskärmen för ett läge visar de nuvarande inställningarna och möjliggör önskade ändringar. Gör på följande sätt för att ändra uppsättning. uatt ändra uppsättning för ett läge 1. Välj önskad ikon och och tryck på w för att uppvisa grundskärmen för det valda läget. Här väljer vi läget RUN Tryck på!z för att visa lägets uppsättningsskärm. Denna uppsättningsskärm är bara ett möjligt exempel. Det faktiska skärminnehållet varierar beroende på läget du befinner dig i och de gällande inställningarna för läget

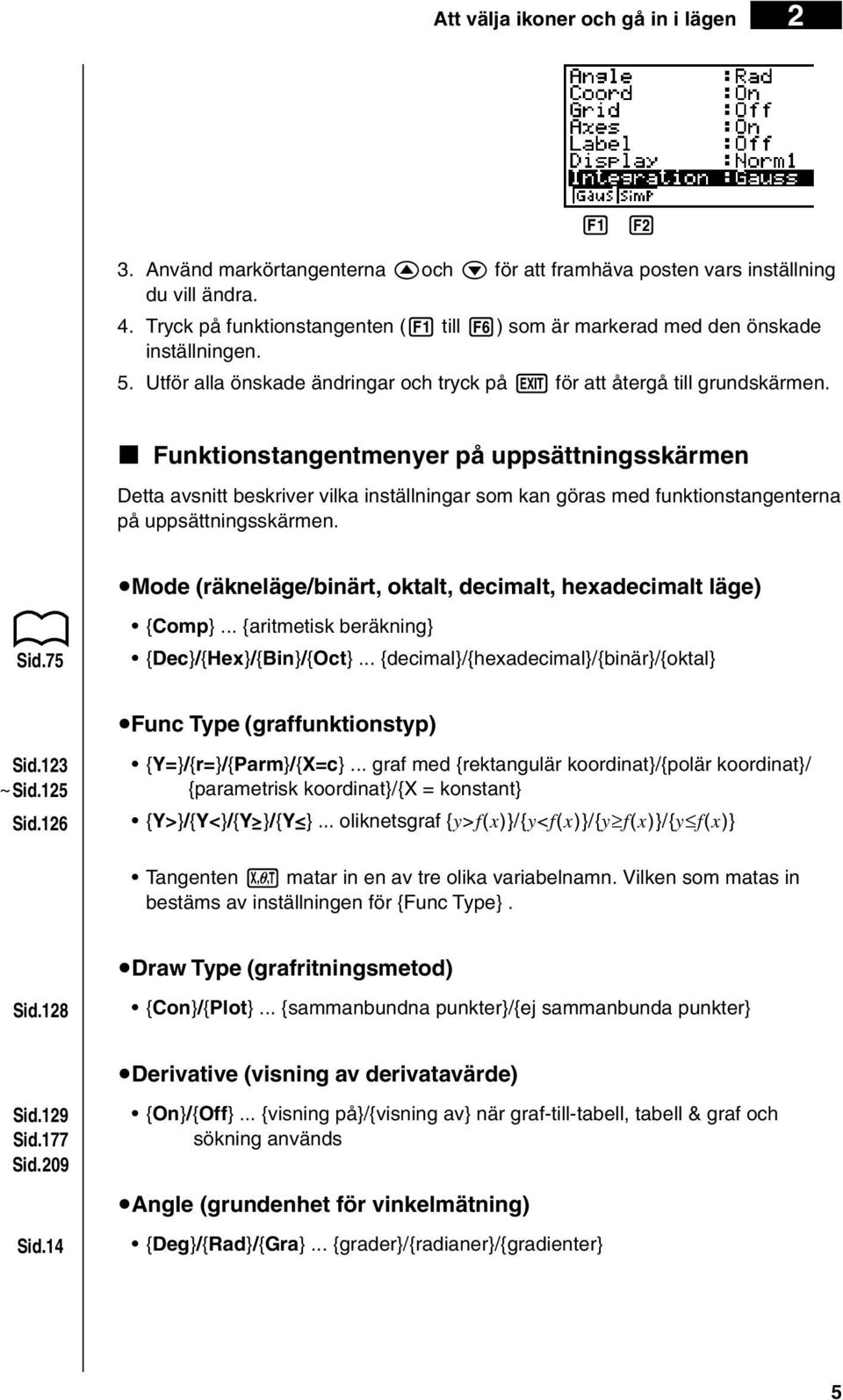

5 Att välja ikoner och gå in i lägen Använd markörtangenterna foch c för att framhäva posten vars inställning du vill ändra. 4. Tryck på funktionstangenten (1 till 6) som är markerad med den önskade inställningen. 5. Utför alla önskade ändringar och tryck på J för att återgå till grundskärmen. k Funktionstangentmenyer på uppsättningsskärmen Detta avsnitt beskriver vilka inställningar som kan göras med funktionstangenterna på uppsättningsskärmen. umode (räkneläge/binärt, oktalt, decimalt, hexadecimalt läge) Sid.75 {Comp}... {aritmetisk beräkning} {Dec}/{Hex}/{Bin}/{Oct}... {decimal}/{hexadecimal}/{binär}/{oktal} ufunc Type (graffunktionstyp) Sid.123 ~ Sid.125 Sid.126 {Y=}/{r=}/{Parm}/{X=c}... graf med {rektangulär koordinat}/{polär koordinat}/ {parametrisk koordinat}/{x = konstant} {Y>}/{Y<}/{Y }/{Y }... oliknetsgraf {y>f(x)}/{y<f(x)}/{y f(x)}/{y f(x)} Tangenten v matar in en av tre olika variabelnamn. Vilken som matas in bestäms av inställningen för {Func Type}. udraw Type (grafritningsmetod) Sid.128 {Con}/{Plot}... {sammanbundna punkter}/{ej sammanbunda punkter} uderivative (visning av derivatavärde) Sid.129 Sid.177 Sid.209 {On}/{Off}... {visning på}/{visning av} när graf-till-tabell, tabell & graf och sökning används uangle (grundenhet för vinkelmätning) Sid.14 {Deg}/{Rad}/{Gra}... {grader}/{radianer}/{gradienter} 5

6 2 Att välja ikoner och gå in i lägen ucoord (visning av grafpekarens koordinater) Sid. 130 {On}/{Off}... {visning på}/{visning av} ugrid (visning av grafens rutnät) Sid. 121 {On}/{Off}...{visning på}/{visning av} uaxes (visning av grafaxlar) Sid. 121 {On}/{Off}... {visning på}/{visning av} ulabel (visning av grafens axeletiketter) Sid. 121 {On}/{Off}...{visning på}/{visning av} udisplay (visningsformat) Sid. 14 Sid. 15 {Fix}/{Sci}/{Norm}/{Eng}... {specificering av fast antal decimaler}/ {specificering av antal signifikanta siffror}/{skifta visningsintervall för exponentformat}/{tekniska symboler} uintegration (integrationsräkning) Sid. 60 {Gaus}/{Simp}... integrationsräkning med {Gauss-Kronrods regel}/ {Simpsons regel} ustat Wind (tittfönsterinställning för statistikgraf) Sid. 251 {Auto}/{Man}... {automatisk}/{manuell} ugraph Func (funktionsvisning under grafritning och sökning) Sid. 187 {On}/{Off}... {visning på}/{visning av} ubackground (grafens bakgrund) Sid. 140 {None}/{PICT}... {ingen bakgrund}/{specificering av bakgrundsbild} CFX uplot/line (färginställning för punktgraf och linjegraf) {Blue}/{Orng}/{Grn}...{blå}/{orange}/{grön} uresid List (resträkning) Sid. 267 {None}/{LIST}... {ingen räkning}/{listspecificering för den beräknade restdatan} 6

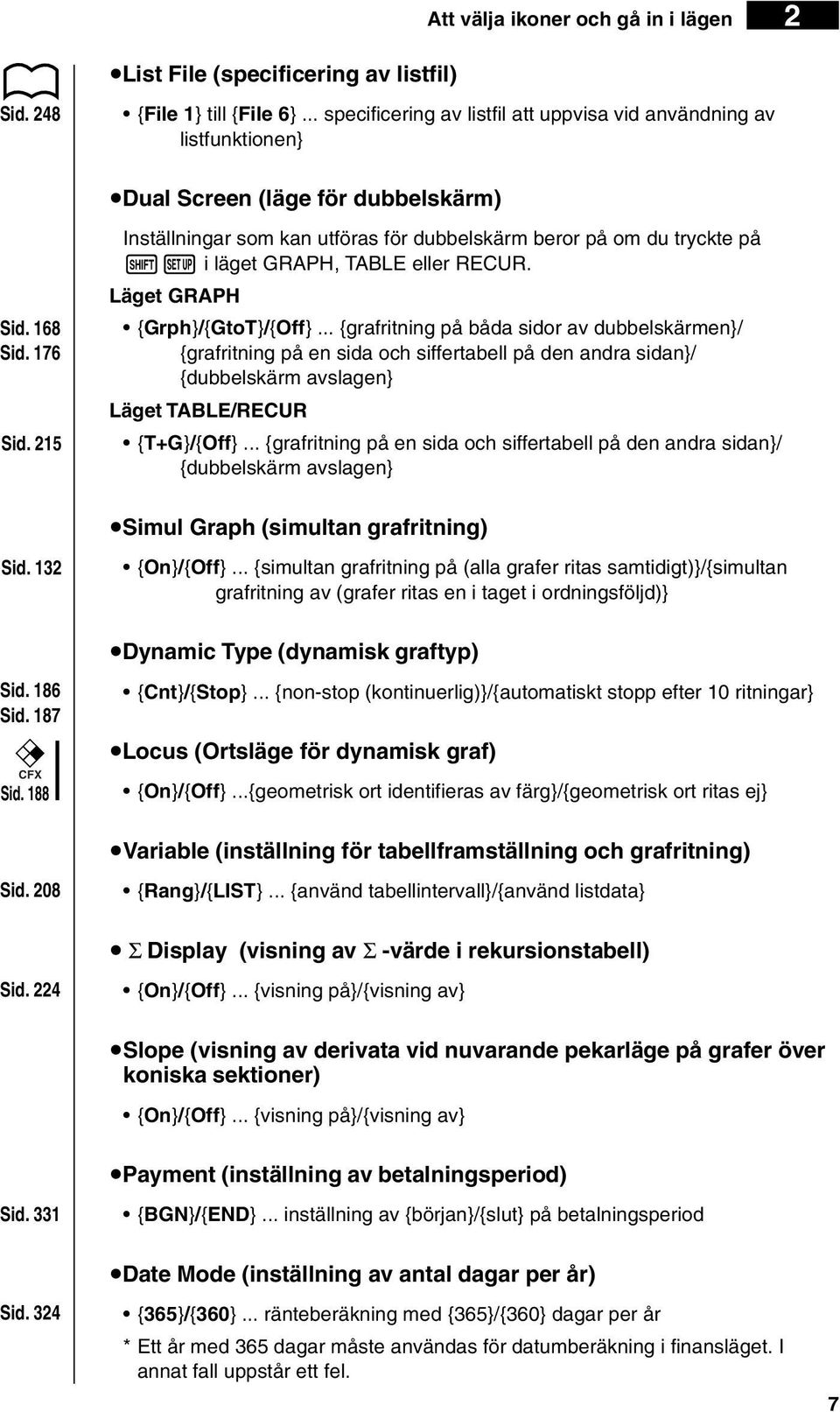

7 ulist File (specificering av listfil) Att välja ikoner och gå in i lägen 2 Sid. 248 {File 1} till {File 6}... specificering av listfil att uppvisa vid användning av listfunktionen} udual Screen (läge för dubbelskärm) Sid. 168 Sid. 176 Sid. 215 Inställningar som kan utföras för dubbelskärm beror på om du tryckte på!z i läget GRAPH, TABLE eller RECUR. Läget GRAPH {Grph}/{GtoT}/{Off}... {grafritning på båda sidor av dubbelskärmen}/ {grafritning på en sida och siffertabell på den andra sidan}/ {dubbelskärm avslagen} Läget TABLE/RECUR {T+G}/{Off}... {grafritning på en sida och siffertabell på den andra sidan}/ {dubbelskärm avslagen} usimul Graph (simultan grafritning) Sid. 132 Sid. 186 Sid. 187 CFX Sid. 188 {On}/{Off}... {simultan grafritning på (alla grafer ritas samtidigt)}/{simultan grafritning av (grafer ritas en i taget i ordningsföljd)} udynamic Type (dynamisk graftyp) {Cnt}/{Stop}... {non-stop (kontinuerlig)}/{automatiskt stopp efter 10 ritningar} ulocus (Ortsläge för dynamisk graf) {On}/{Off}...{geometrisk ort identifieras av färg}/{geometrisk ort ritas ej} uvariable (inställning för tabellframställning och grafritning) Sid. 208 {Rang}/{LIST}... {använd tabellintervall}/{använd listdata} u Σ Display (visning av Σ -värde i rekursionstabell) Sid. 224 {On}/{Off}... {visning på}/{visning av} uslope (visning av derivata vid nuvarande pekarläge på grafer över koniska sektioner) {On}/{Off}... {visning på}/{visning av} upayment (inställning av betalningsperiod) Sid. 331 {BGN}/{END}... inställning av {början}/{slut} på betalningsperiod Sid. 324 udate Mode (inställning av antal dagar per år) {365}/{360}... ränteberäkning med {365}/{360} dagar per år * Ett år med 365 dagar måste användas för datumberäkning i finansläget. I annat fall uppstår ett fel. 7

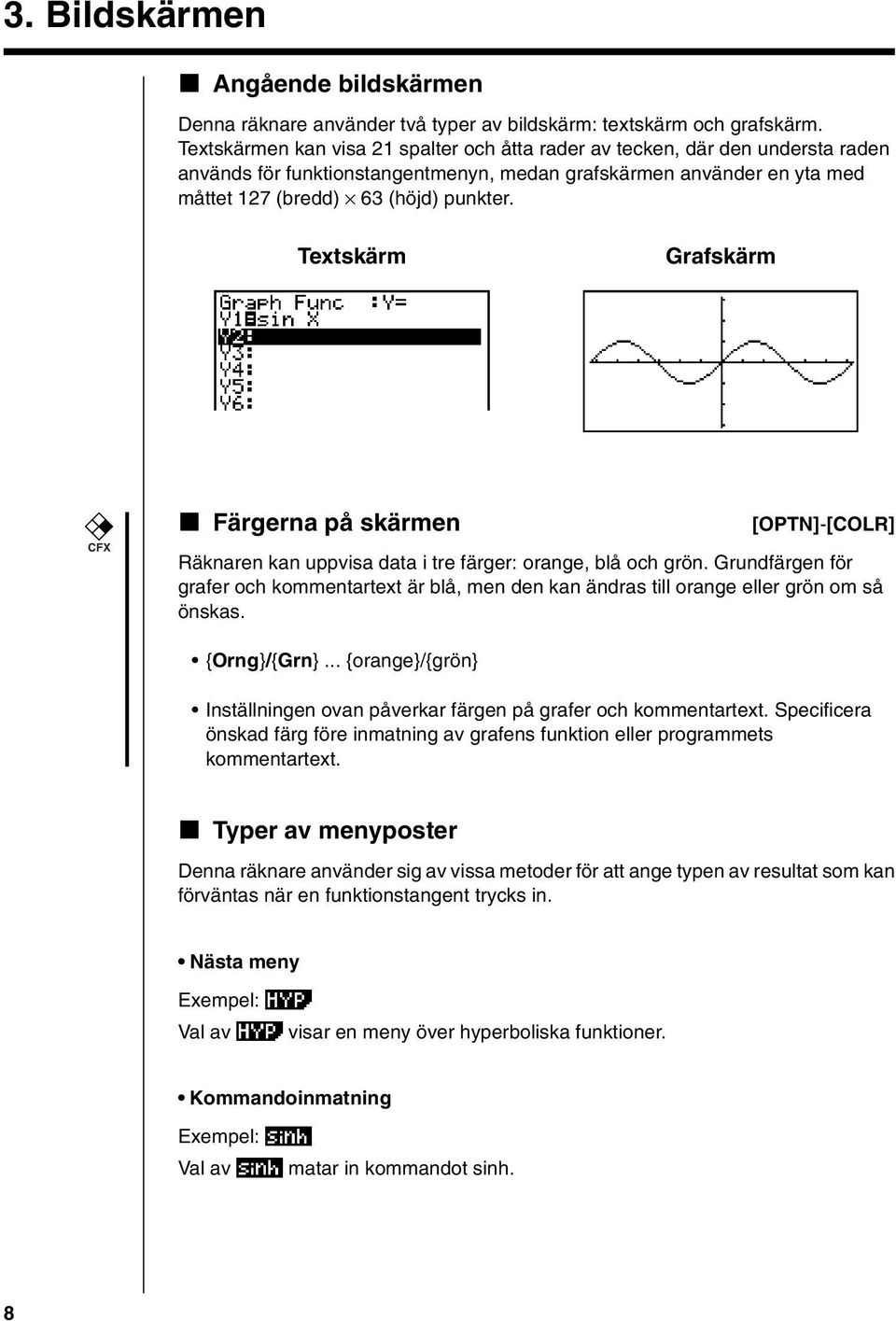

8 2 Selecting Icons and Entering Modes 3. Bildskärmen k Angående bildskärmen Denna räknare använder två typer av bildskärm: textskärm och grafskärm. Textskärmen kan visa 21 spalter och åtta rader av tecken, där den understa raden används för funktionstangentmenyn, medan grafskärmen använder en yta med måttet 127 (bredd) 63 (höjd) punkter. Textskärm Grafskärm CFX k Färgerna på skärmen [OPTN]-[COLR] Räknaren kan uppvisa data i tre färger: orange, blå och grön. Grundfärgen för grafer och kommentartext är blå, men den kan ändras till orange eller grön om så önskas. {Orng}/{Grn}... {orange}/{grön} Inställningen ovan påverkar färgen på grafer och kommentartext. Specificera önskad färg före inmatning av grafens funktion eller programmets kommentartext. k Typer av menyposter Denna räknare använder sig av vissa metoder för att ange typen av resultat som kan förväntas när en funktionstangent trycks in. Nästa meny Exempel: Val av visar en meny över hyperboliska funktioner. Kommandoinmatning Exempel: Val av matar in kommandot sinh. 8

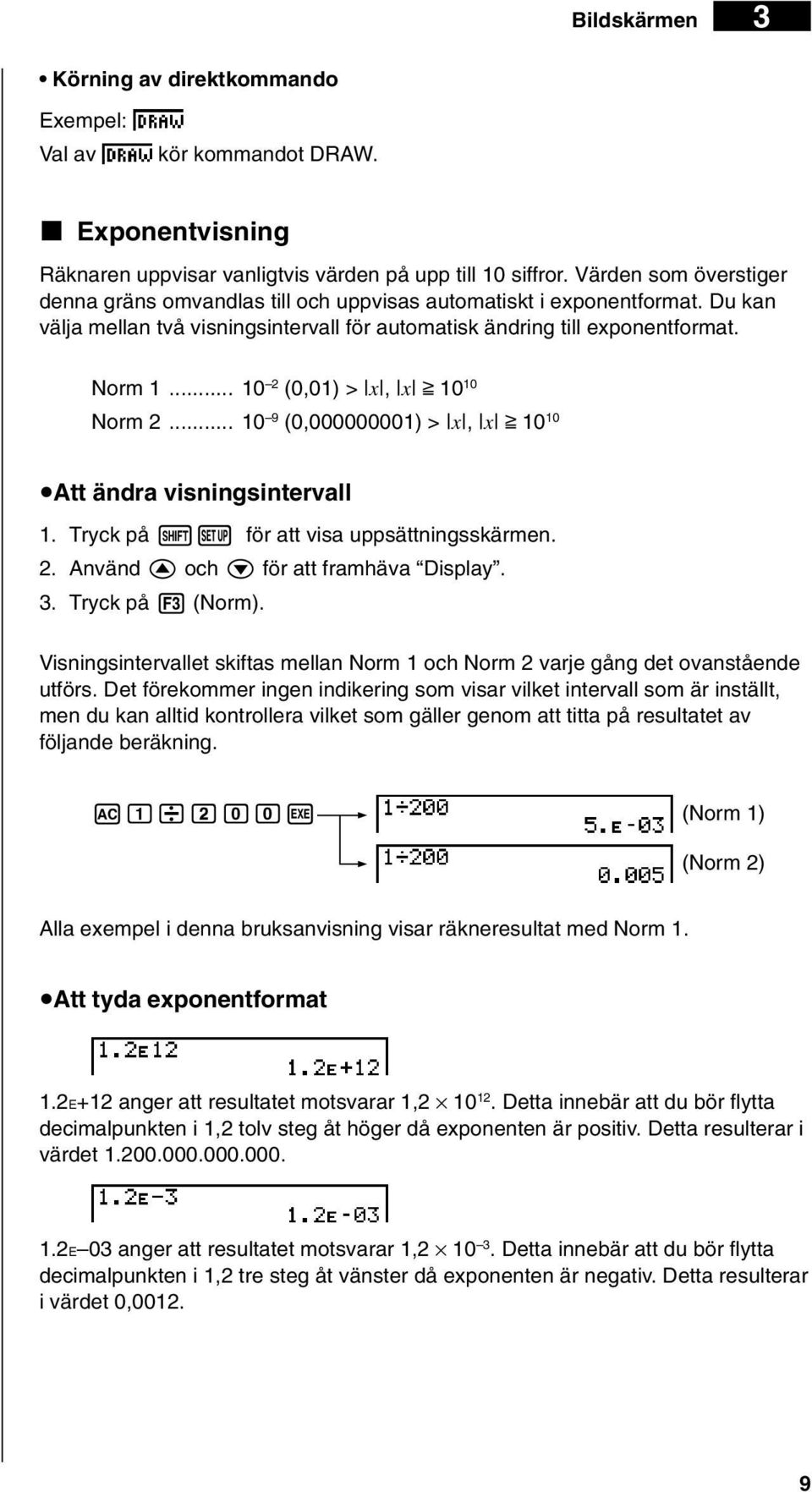

9 Bildskärmen 3 Körning av direktkommando Exempel: Val av kör kommandot DRAW. k Exponentvisning Räknaren uppvisar vanligtvis värden på upp till 10 siffror. Värden som överstiger denna gräns omvandlas till och uppvisas automatiskt i exponentformat. Du kan välja mellan två visningsintervall för automatisk ändring till exponentformat. Norm (0,01) > x, x > Norm (0, ) > x, x > uatt ändra visningsintervall 1. Tryck på!z för att visa uppsättningsskärmen. 2. Använd f och c för att framhäva Display. 3. Tryck på 3 (Norm). Visningsintervallet skiftas mellan Norm 1 och Norm 2 varje gång det ovanstående utförs. Det förekommer ingen indikering som visar vilket intervall som är inställt, men du kan alltid kontrollera vilket som gäller genom att titta på resultatet av följande beräkning. Ab/caaw (Norm 1) (Norm 2) Alla exempel i denna bruksanvisning visar räkneresultat med Norm 1. uatt tyda exponentformat 1.2E+12 anger att resultatet motsvarar 1, Detta innebär att du bör flytta decimalpunkten i 1,2 tolv steg åt höger då exponenten är positiv. Detta resulterar i värdet E 03 anger att resultatet motsvarar 1, Detta innebär att du bör flytta decimalpunkten i 1,2 tre steg åt vänster då exponenten är negativ. Detta resulterar i värdet 0,

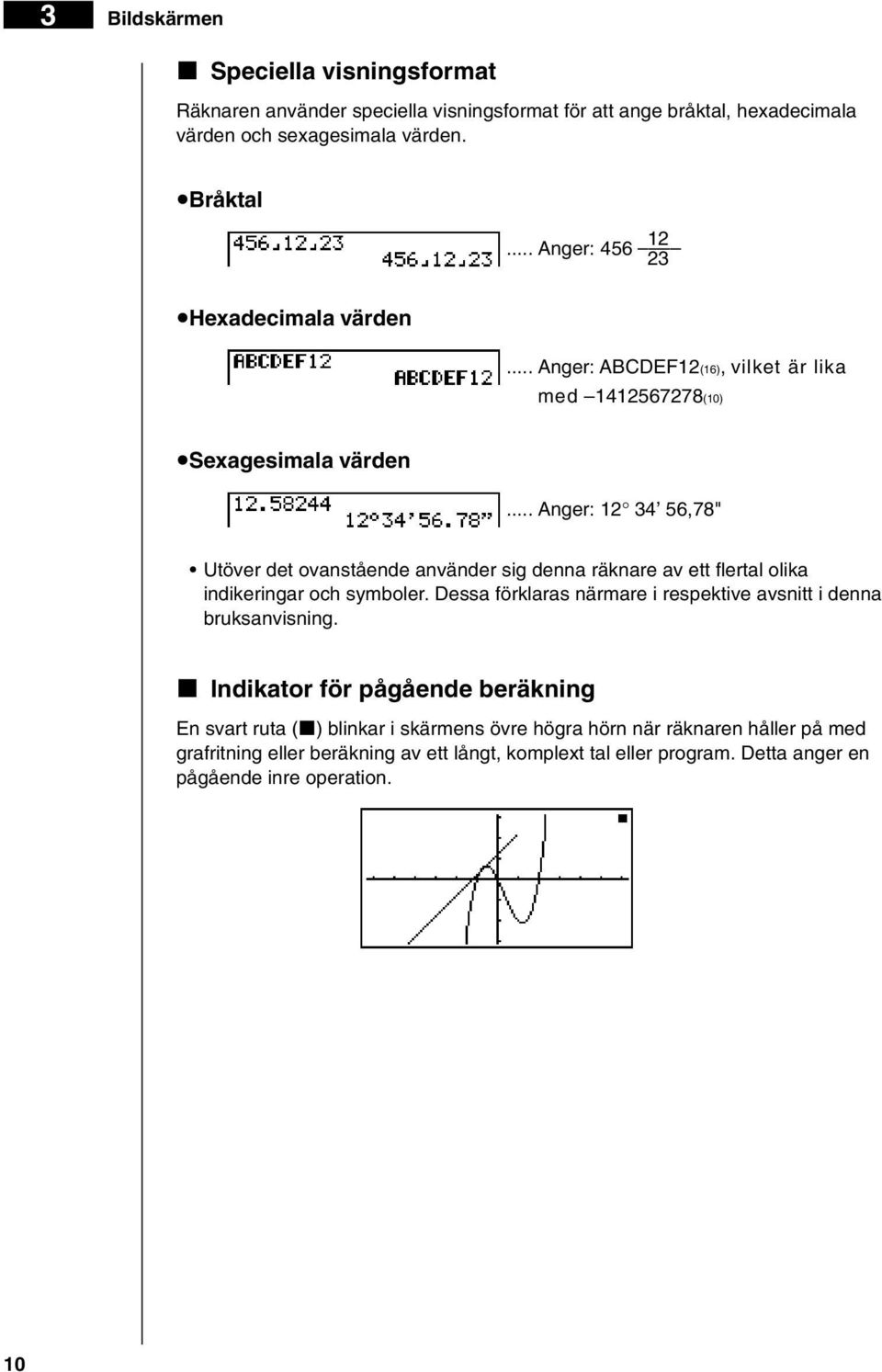

10 3 Bildskärmen k Speciella visningsformat Räknaren använder speciella visningsformat för att ange bråktal, hexadecimala värden och sexagesimala värden. ubråktal Anger: uhexadecimala värden... Anger: ABCDEF12(16), vilket är lika med (10) usexagesimala värden... Anger: ,78" Utöver det ovanstående använder sig denna räknare av ett flertal olika indikeringar och symboler. Dessa förklaras närmare i respektive avsnitt i denna bruksanvisning. k Indikator för pågående beräkning En svart ruta (k) blinkar i skärmens övre högra hörn när räknaren håller på med grafritning eller beräkning av ett långt, komplext tal eller program. Detta anger en pågående inre operation. 10

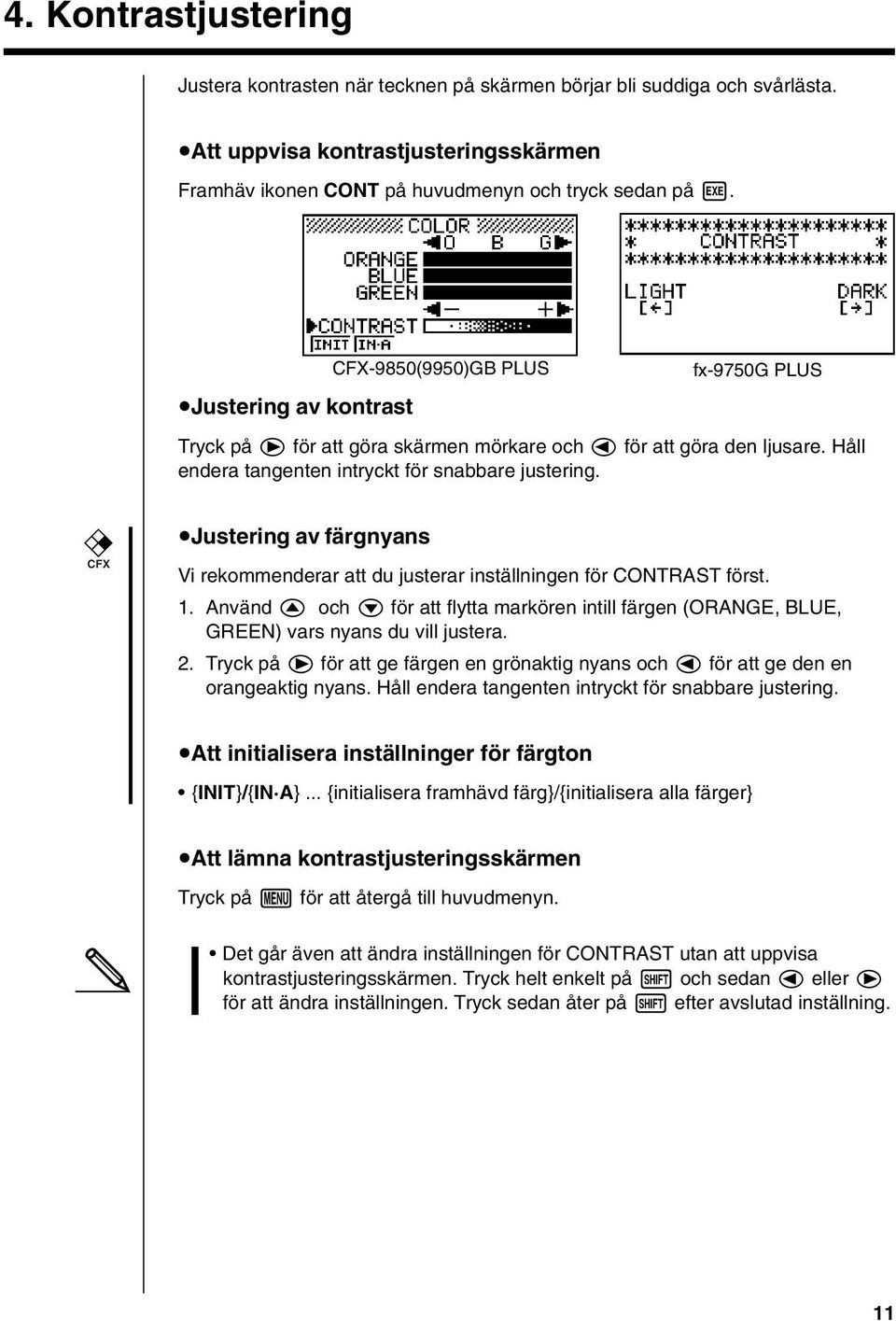

11 4. Kontrastjustering Justera kontrasten när tecknen på skärmen börjar bli suddiga och svårlästa. uatt uppvisa kontrastjusteringsskärmen Framhäv ikonen CONT på huvudmenyn och tryck sedan på w. ujustering av kontrast CFX-9850(9950)GB PLUS fx-9750g PLUS Tryck på e för att göra skärmen mörkare och d för att göra den ljusare. Håll endera tangenten intryckt för snabbare justering. CFX ujustering av färgnyans Vi rekommenderar att du justerar inställningen för CONTRAST först. 1. Använd f och c för att flytta markören intill färgen (ORANGE, BLUE, GREEN) vars nyans du vill justera. 2. Tryck på e för att ge färgen en grönaktig nyans och d för att ge den en orangeaktig nyans. Håll endera tangenten intryckt för snabbare justering. uatt initialisera inställninger för färgton {INIT}/{IN A}... {initialisera framhävd färg}/{initialisera alla färger} uatt lämna kontrastjusteringsskärmen Tryck på m för att återgå till huvudmenyn. Det går även att ändra inställningen för CONTRAST utan att uppvisa kontrastjusteringsskärmen. Tryck helt enkelt på! och sedan d eller e för att ändra inställningen. Tryck sedan åter på! efter avslutad inställning. 11
